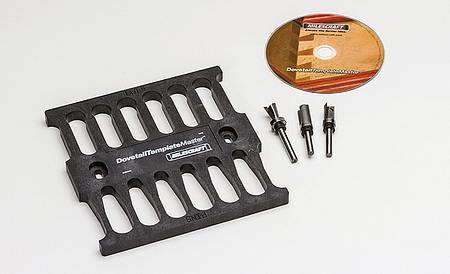

Zinkenschablone für die Oberfräse

Zinken fräsen mit Schablone

Halbverdeckte, gefräste Schwalbenschwänze: Die Einstellarbeiten sind etwas mühsam, bis die Verbindung exakt passt. Dann aber kann zügig in Serie gefertigt werden!

Zinken fräsen mit Schablone

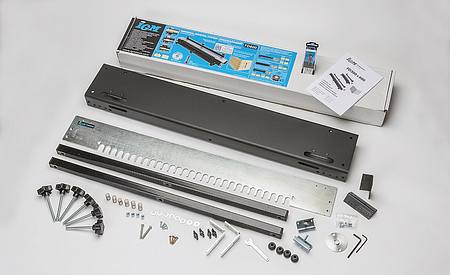

Bevor Sie mit dem Fräsen beginnen können, muss sowohl das Zinkenfräsgerät (nach Herstellerabgaben) montiert als auch die verwendete Oberfräse gerüstet werden. Dann geht’s ans Justieren.

Zinken fräsen mit Schablone

Dazu den Kopierring auf der Acrylglasplatte verschrauben, dann die Adapterplatte auf Ihrer Oberfräse mit dem Zentrierkonus ausrichten, ...

Zinken fräsen mit Schablone

... Senklöcher dort bohren, wo der Frästeller Verschraubungen zulässt, und Platte festschrauben.Danach den Fräser einspannen.

Zinken fräsen mit Schablone

Stellen Sie nun die Frästiefe ein. Die in der Anleitung angegebene Tiefe ist nur ein Anhaltspunkt, wir mussten sie nach den ersten Tests um rund 2 mm reduzieren.

Zinken fräsen mit Schablone

Jetzt stellen Sie die miteinander verbundenen Seitenanschläge für die beiden Beuteile ein und ...

Zinken fräsen mit Schablone

... spannen diese ein. Bei kürzeren Teilen am Ende Zulagen mit gleicher Materialstärke einspannen.

Zinken fräsen mit Schablone

Wenn der seitliche Versatz durch Nachmessen an den Musterbauteilen eingestellt ist, legen Sie die Zahnschablone auf das liegende Bauteil und schrauben es seitlich fest.Praxistipp: Die Frässchablone muss auch in der Tiefe exakt eingestellt werden.

Zinken fräsen mit Schablone

Dann werden die Bauteile gelöst und in folgender Reihenfolge neu eingespannt: Erst das senkrechte Bauteil am Seitenanschlag gegen die Frässchablone schieben und festspannen, dann ...

Zinken fräsen mit Schablone

... das waagerechte Element am Anschlag gegen das vordere Bauteil schieben und fixieren.

Zinken fräsen mit Schablone

Jetzt kann gefräst werden: Um Ausriss zu minimieren, am besten erst das vordere Brett rundum leicht mit dem Fräser absetzen, ...

Zinken fräsen mit Schablone

... dann die Fräse mit der Kopierhülse zweimal exakt entlang der Schablone führen.

Zinken fräsen mit Schablone

Spannen Sie die Muster-Bauteile aus und führen Sie sie zusammen. Gegebenenfalls nachjustieren und wiederholen.Praxistipp: Bei Schubkästen wird mal am rechten, mal am linken Anschlag gefräst. Sie müssen beide Seiten justieren!

Zinken fräsen mit Schablone

Mit der als Zubehör erhältlichen Fräse für offene Fingerzinken und dem entsprechenden Fingerfräser können Sie ...

Zinken fräsen mit Schablone

... mit dem Gerät auch solche Zinken (Schablone FD6080) fräsen; dabei werden beide Bauteile jedoch vor Kopf eingespannt!
