Moderne Kuckucksuhr selber bauen
Traditionelle Kuckucksuhren sind kleine mechanische Wunderwerke. Entsprechend aufwendig ist ihr Bau. Hier geht es eher um die Idee einer Kuckucksuhr – und zwar völlig neu und modern interpretiert.
Stichsäge
Akku-Bohrschrauber
Schleifgerät
Gestell-Gehrungssäge
Laubsäge
Leimzwingen
Leimklammern
Schmiege
Anpressrolle
Skalpell
Feile
Lackierwerkzeug
Die Materialliste befindet sich weiter unten im Text!
Im August 2018 haben wir eine echte Kuckucksuhr als Bauplanthema veröffentlicht. Die Entwicklung hat unseren Schreiner damals vor echte Herausforderungen gestellt: Alles läuft mechanisch und alles wird – initiiert durch das Uhrwerk – über Drähte angetrieben. Faszinierend, aber ganz schön aufwendig. Schon damals haben wir uns vorgenommen, als Alternative einmal eine deutlich einfachere und moderne Variante zu bauen. Nach mehr als sechs Jahren ist es jetzt soweit.

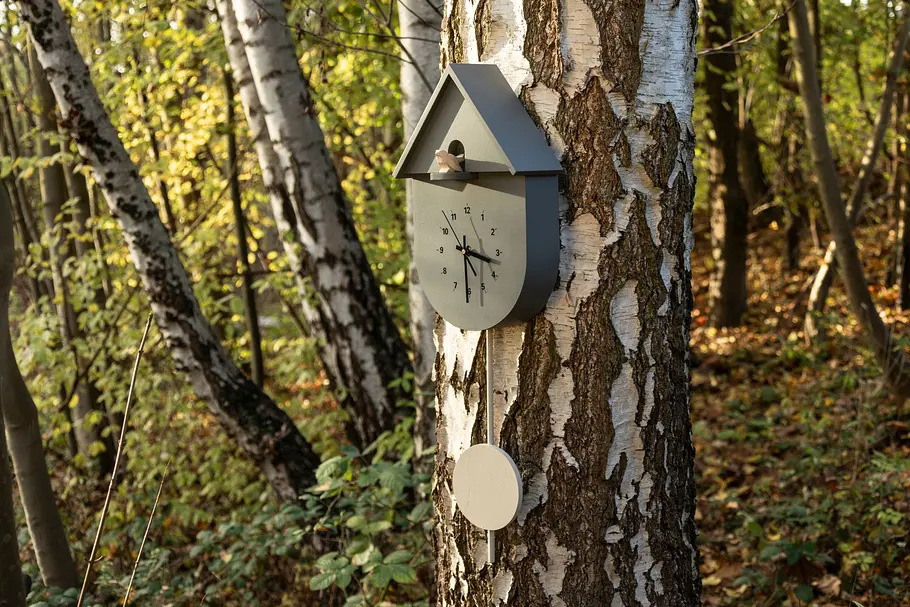

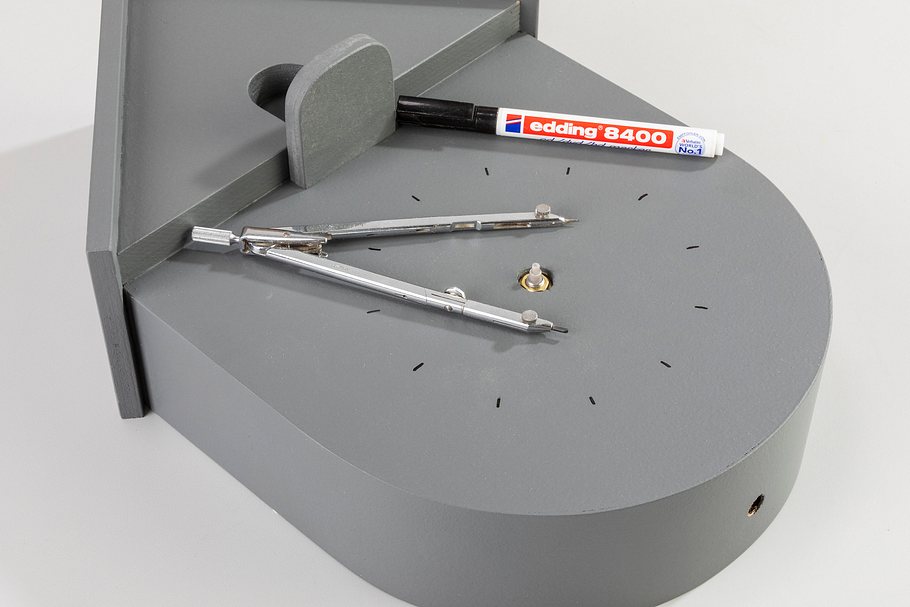

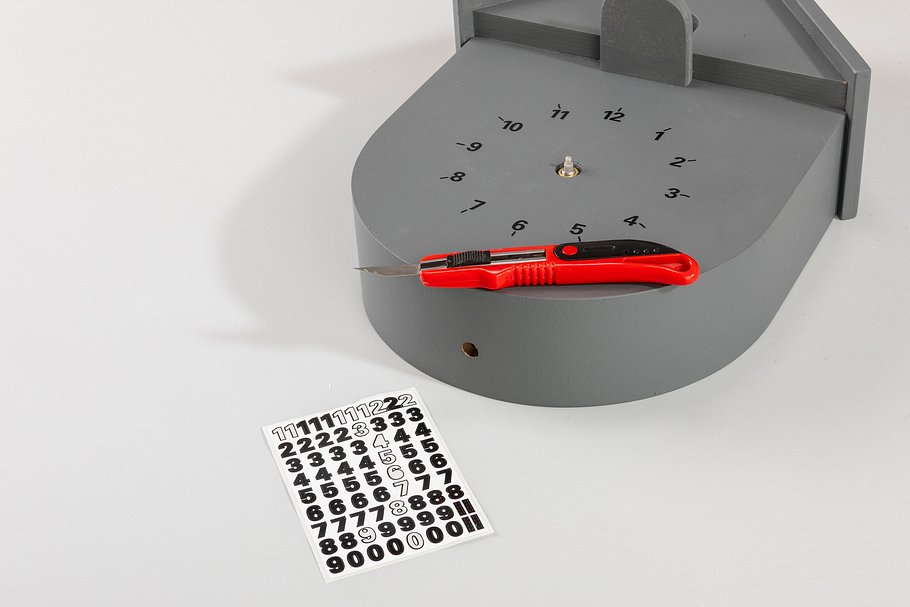

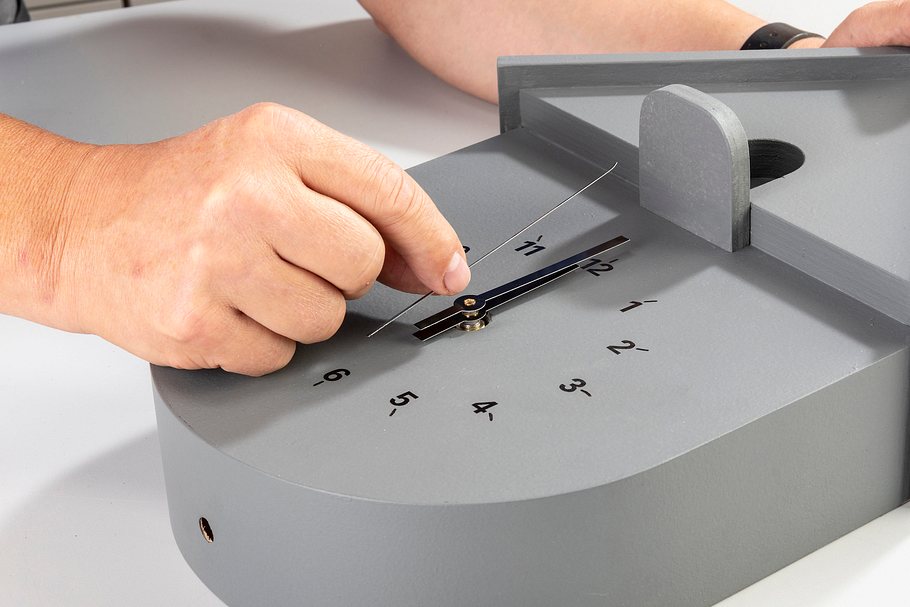

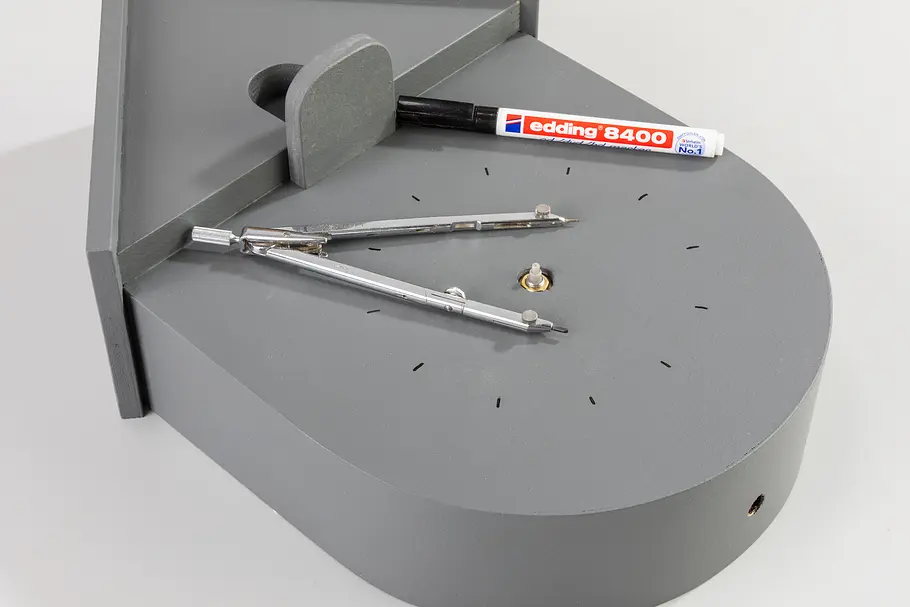

Gerade passend zu unserem Fake-News-Zeitalter kommt hier unsere Fake-Kuckucksuhr. Hier bewegt sich außer den Zeigern nichts: Das Pendel steht still, der Kuckuck regt sich nicht und gibt keinen Laut von sich. Das einfache Quarz-Uhrwerk haben wir für rund 14 Euro bei Amazon bestellt. Hier muss nicht viel getüftelt und eingestellt werden, nur der Bau des Uhrengehäuses fordert Ihr Geschick. Der Einbau des Uhrwerks und das Aufstecken der Zeiger ist hingegen ein Kinderspiel. Die Frontplatte unseres Uhrengehäuses ist auch das Ziffernblatt. Um nach dem Lackieren gut die Zeit ablesen zu können, haben wir auf der Platte schwarze, 10 mm hohe Klebeziffern angebracht.
Vielleicht ist dies ja die passende Wanduhr für Sie? Immerhin genießen Sie mit diesem Zeitmesser auch in Zukunft die Ruhe im Haus – den Kuckuck können Sie sich ja beim Waldspaziergang anhören.

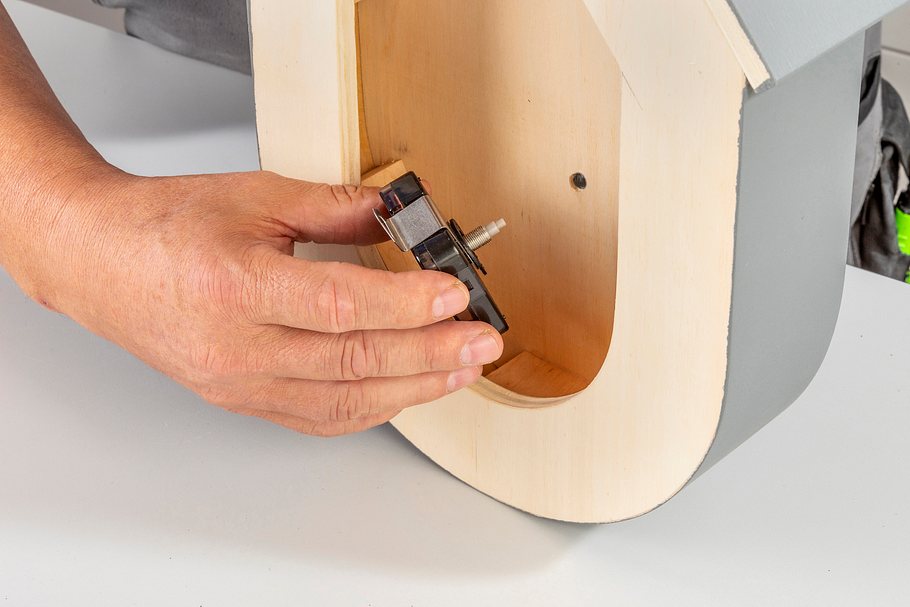

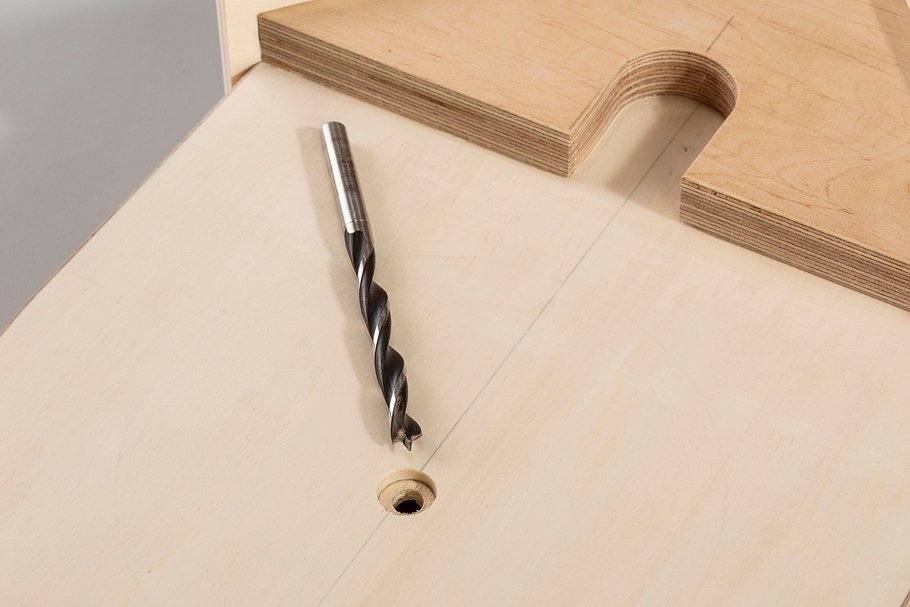

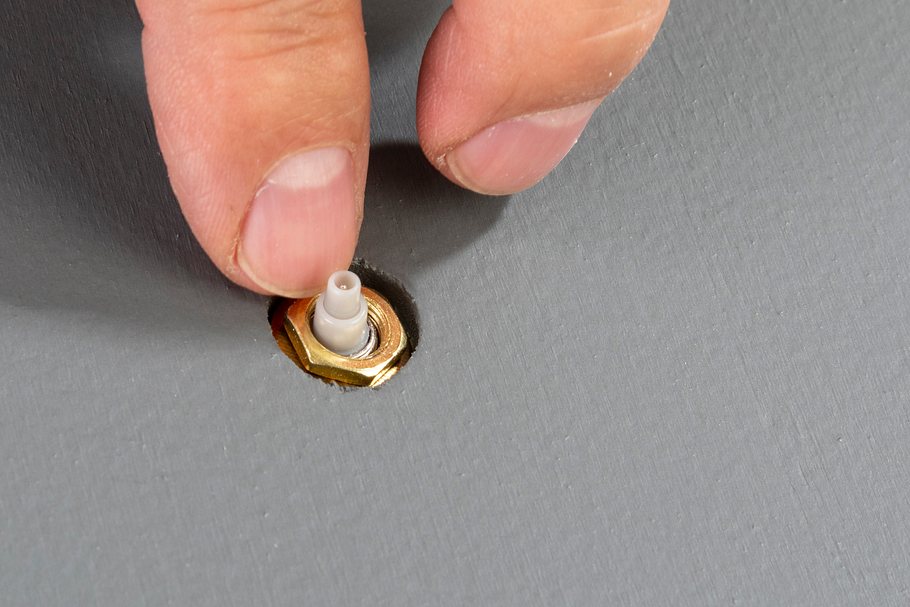

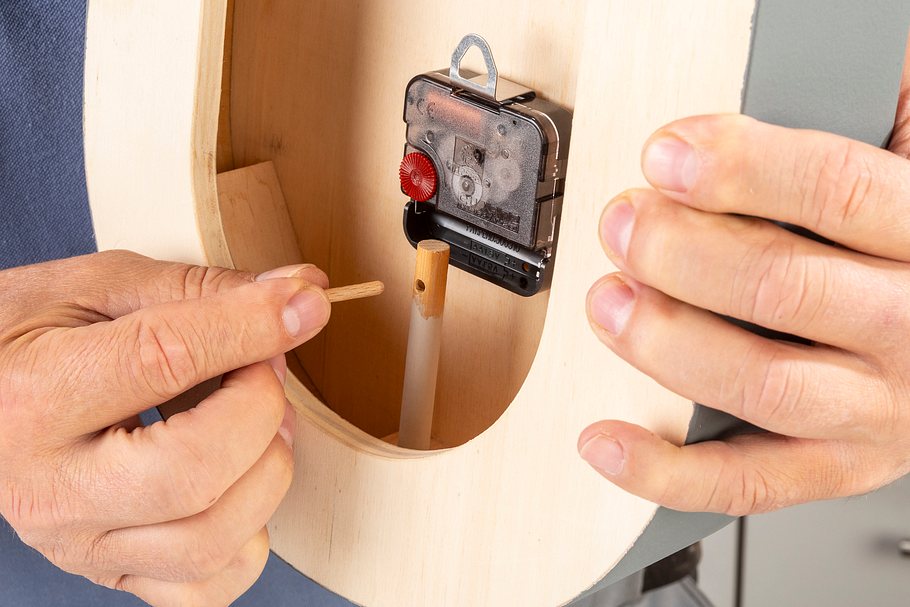

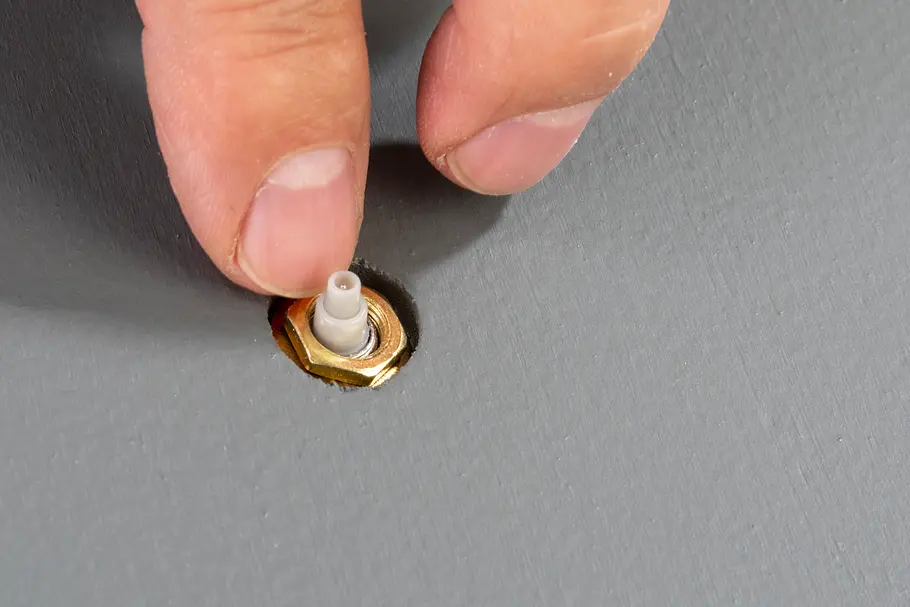

Das batteriebetriebene QLOUNI-Werk kommt inklusive Zeigersatz sowie Halter, Mutter und Scheibensatz. Die Gewindelänge beträgt 11 mm, daher mussten wir das Loch als Zapfensenkung ausführen. Die Zeiger haben wir etwas gekürzt.
Schritt-für-Schritt-Bauanleitung
In folgendem Slider führen wir Sie Schritt-für-Schritt durch die Anleitung. Am Ende des Artikels stellen wir Ihnen außerdem einen Bemaßungsplan als kostenlosen Download bereit.
Kuckusuhr in Ihrer Wunschfarbe

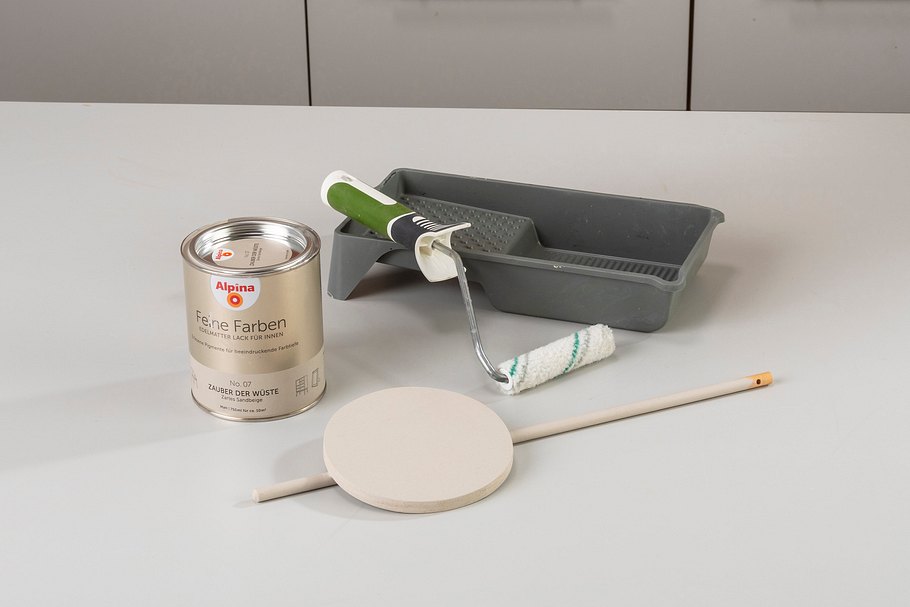

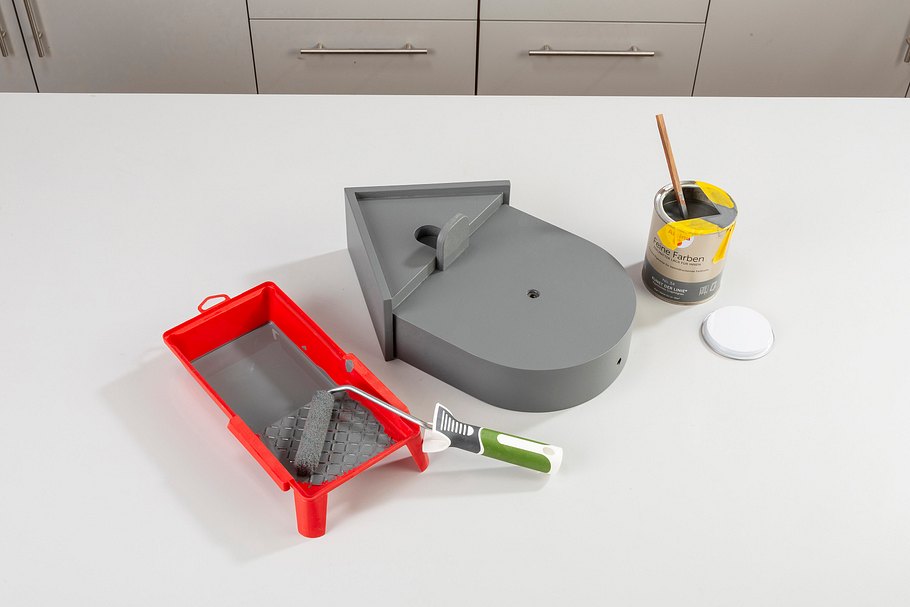

Wir haben das Holz in einem schönen Graphitgrau gestrichen. Bei der großen Farbauswahl ist sicherlich auch etwas für Sie dabei.
Sperrholz 10 dick:

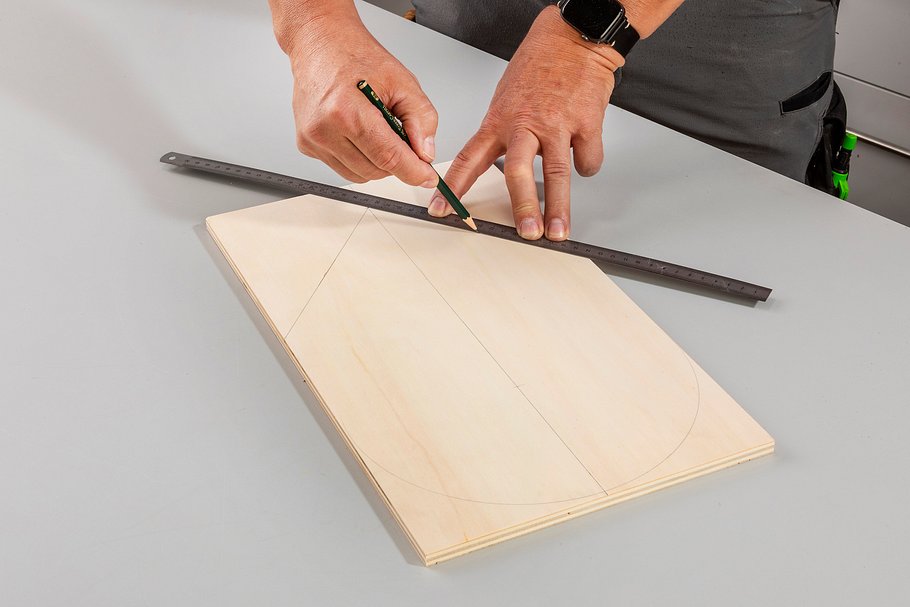

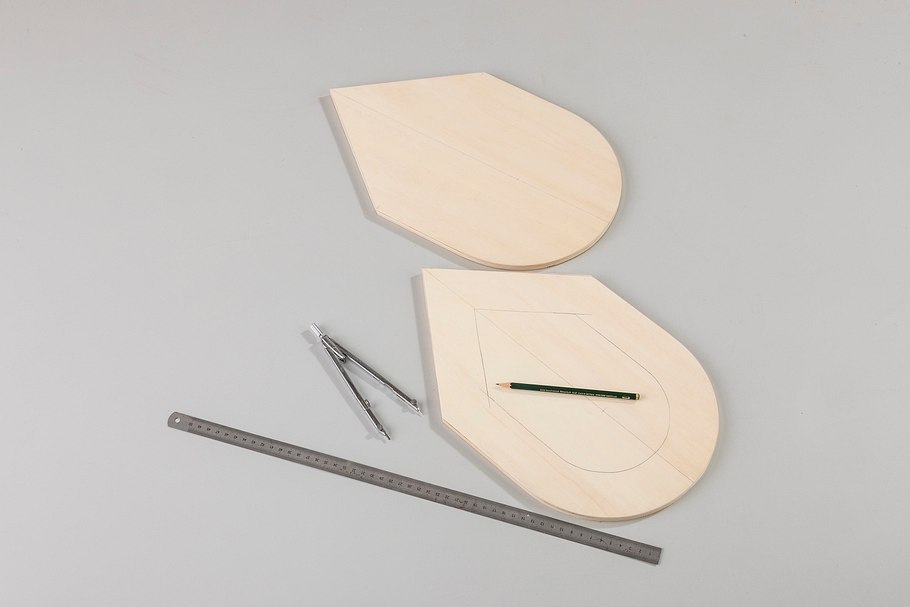

2x Front/Rückplatte 380 x 238

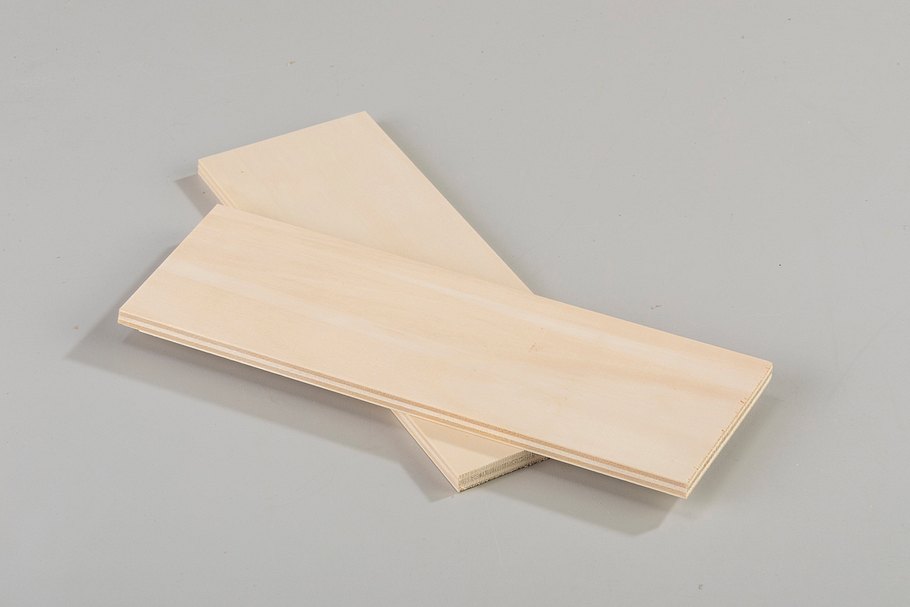

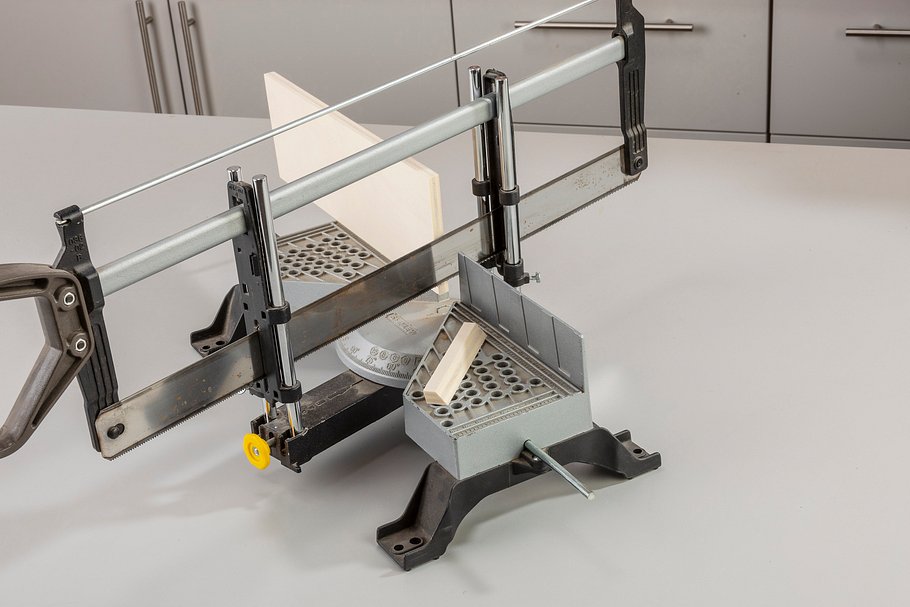

1x Dach 210 x 100
1x Dach ∼200 x 100

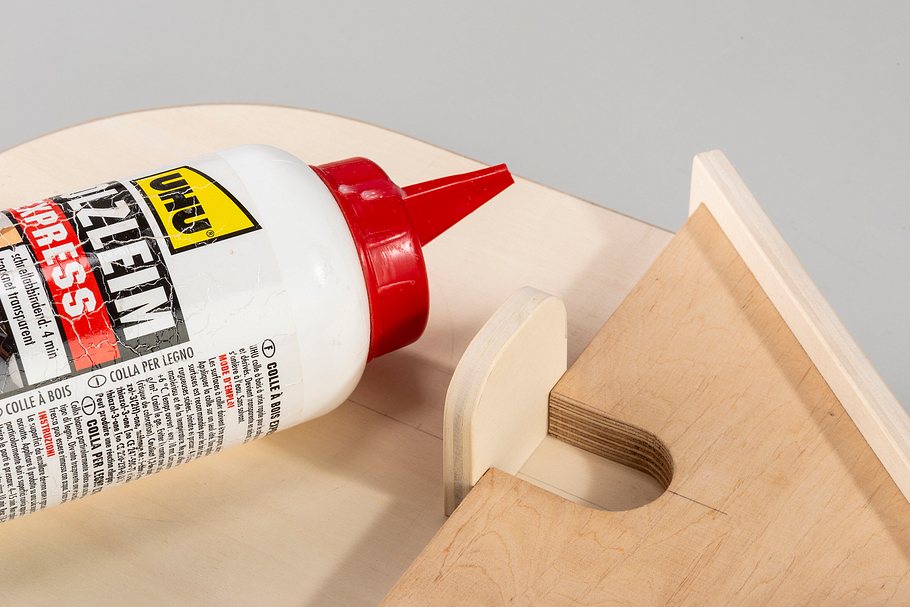

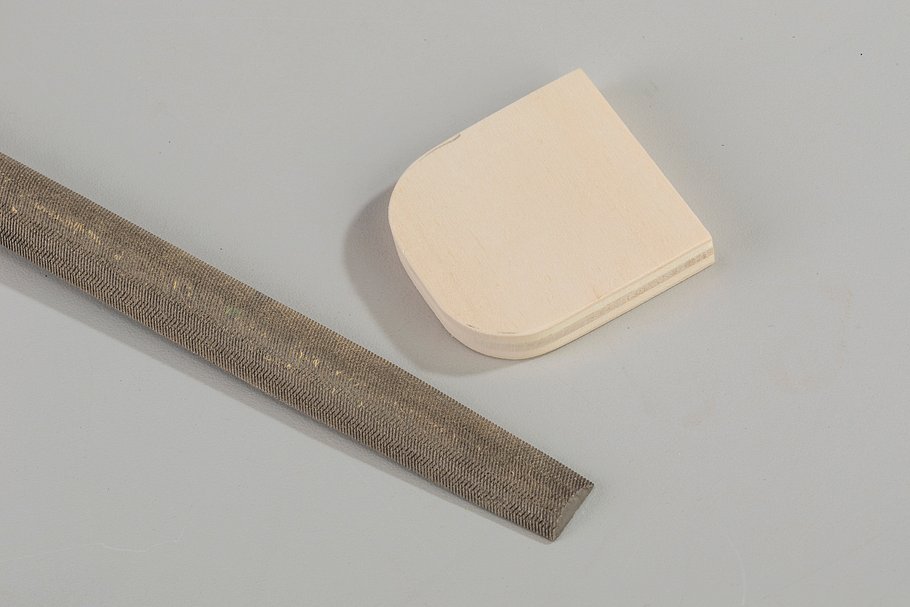

1x Sitz 55 x 55

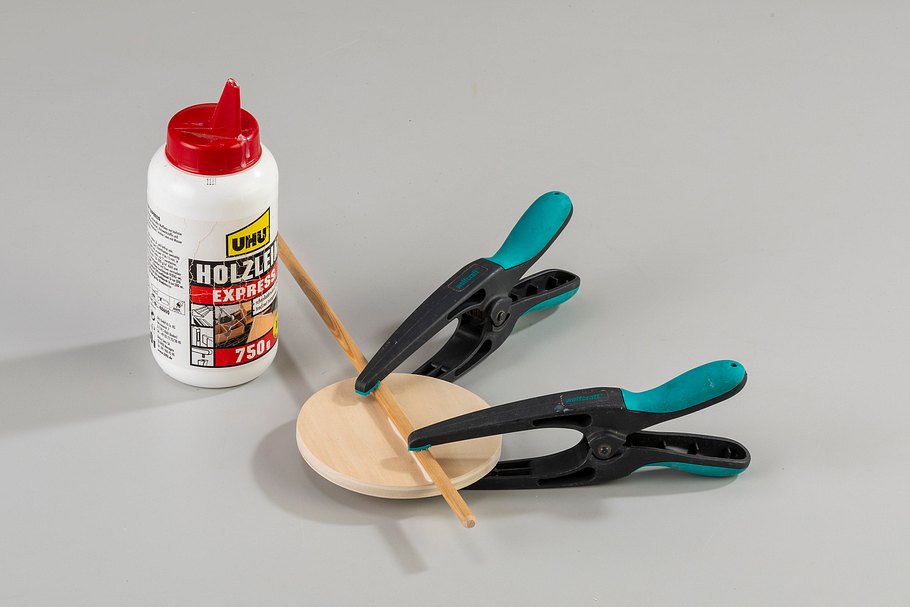

1x Pendelgewicht ∅130
Multiplex 18 dick:

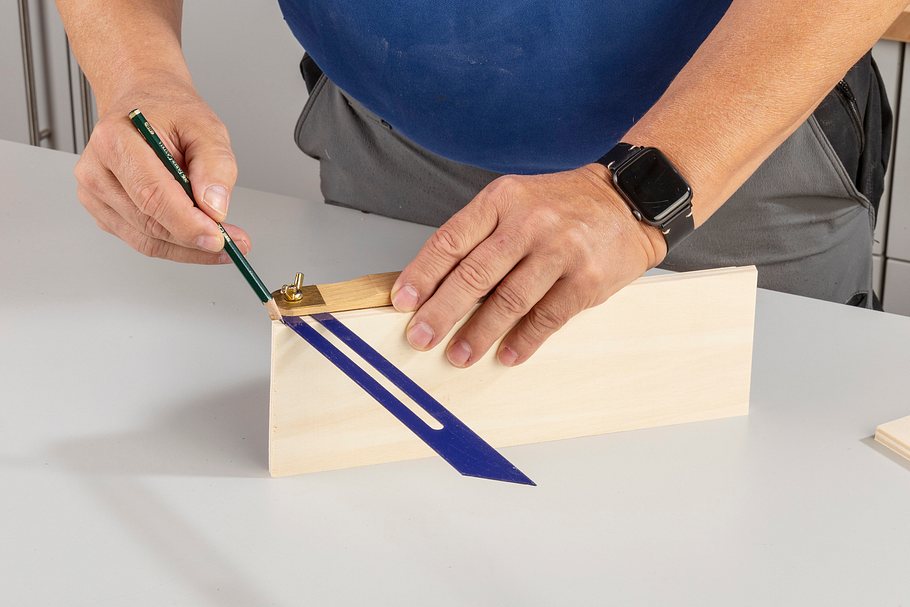

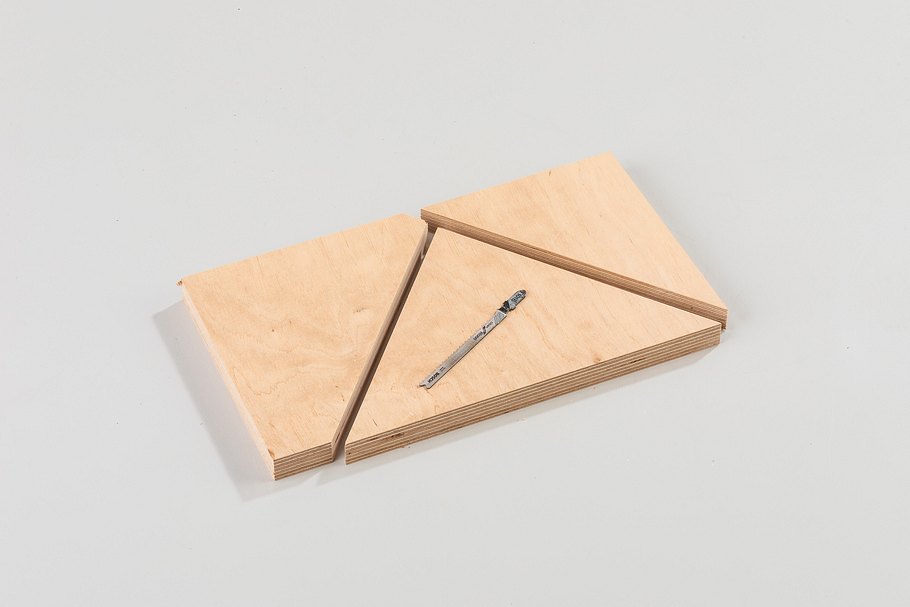

1x Giebel 240 x ∼148

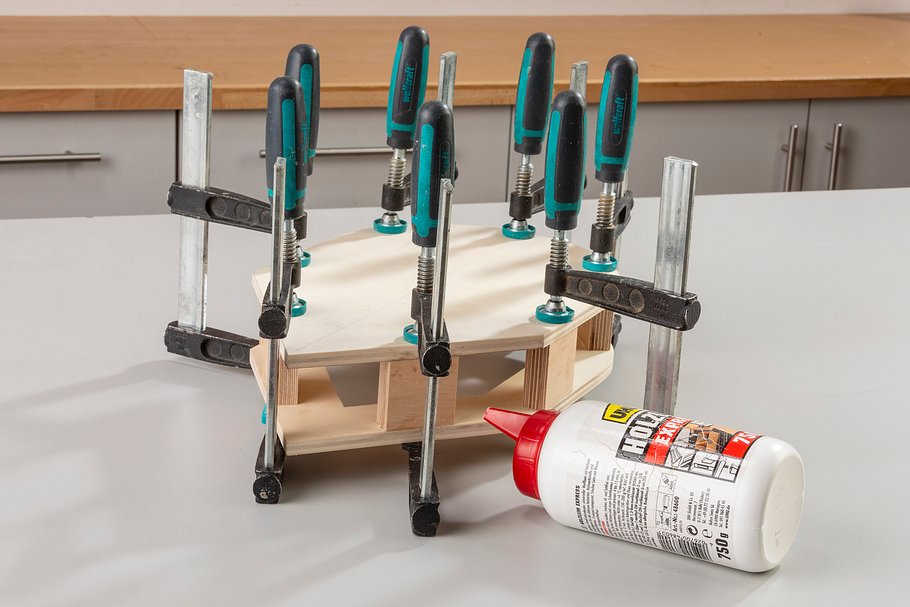

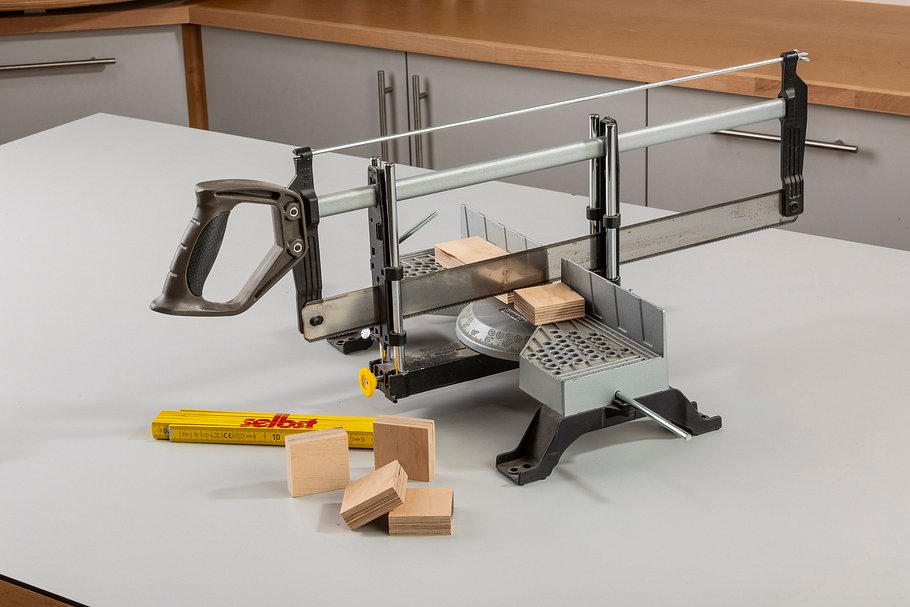

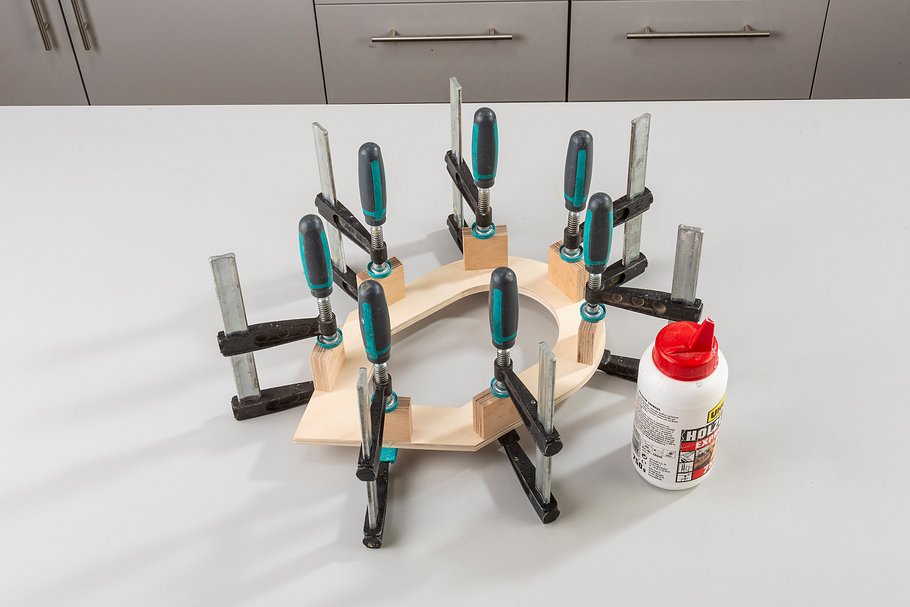

7x Distanzklotz 50 x 50
Sperrholz 1 dick:

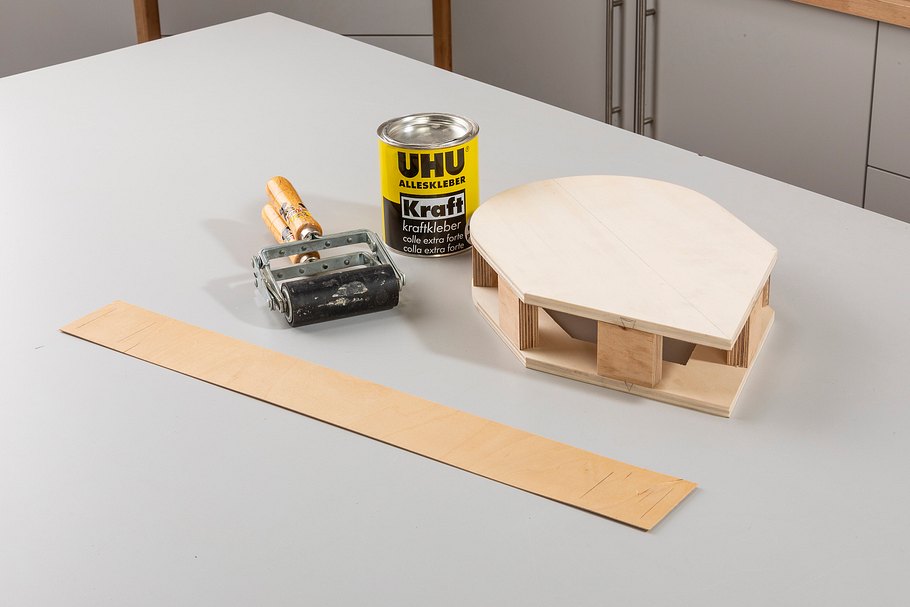

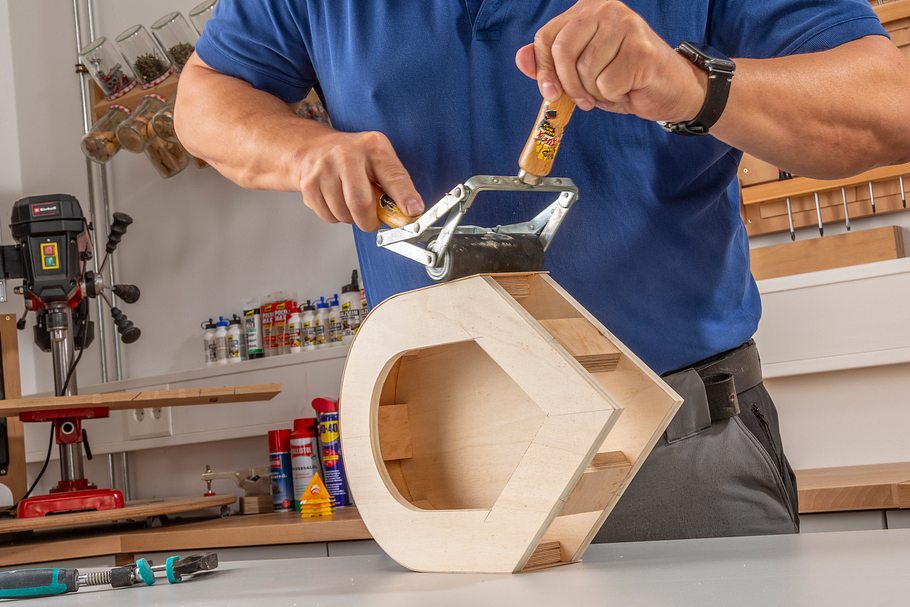

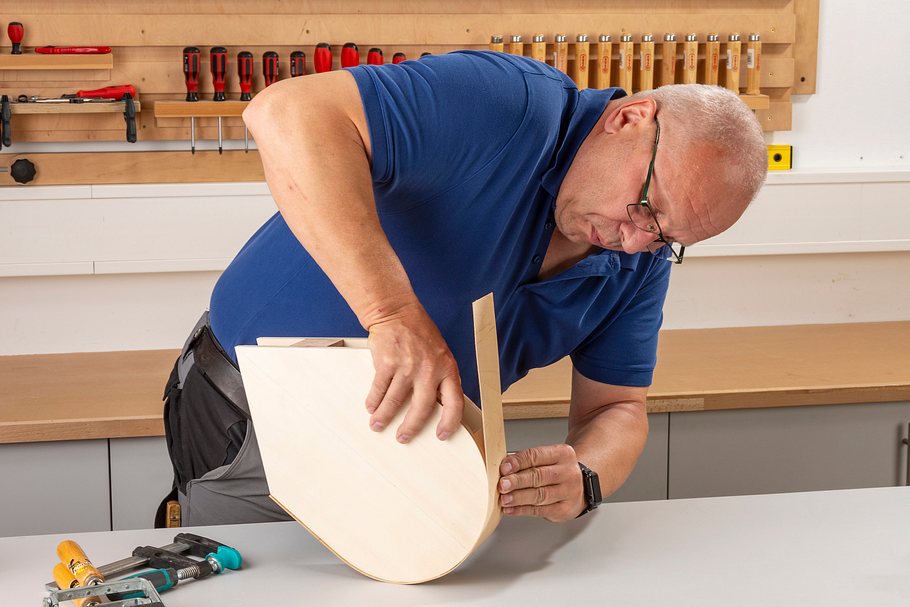

1x Seitenwand ∼600 x 70
Leimholz 18 dick:

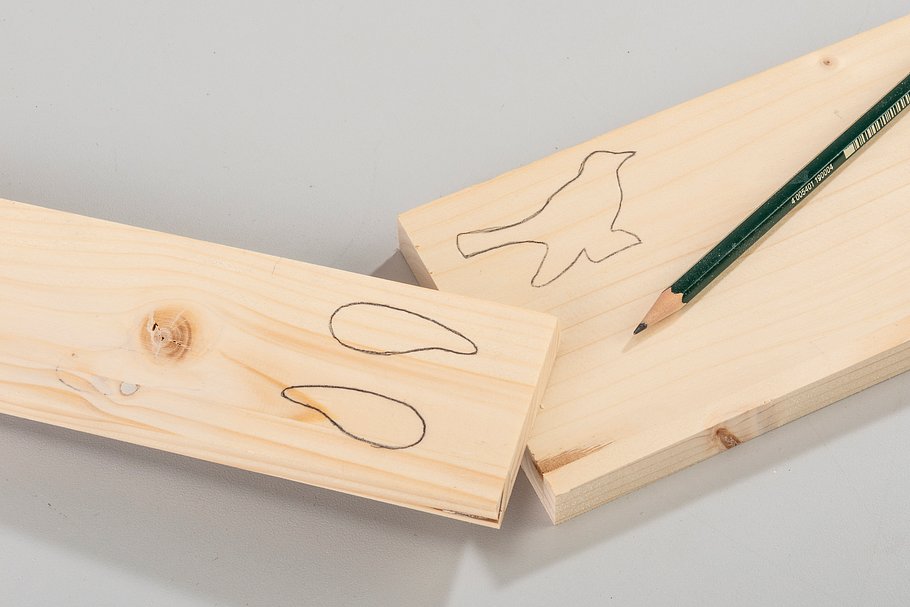

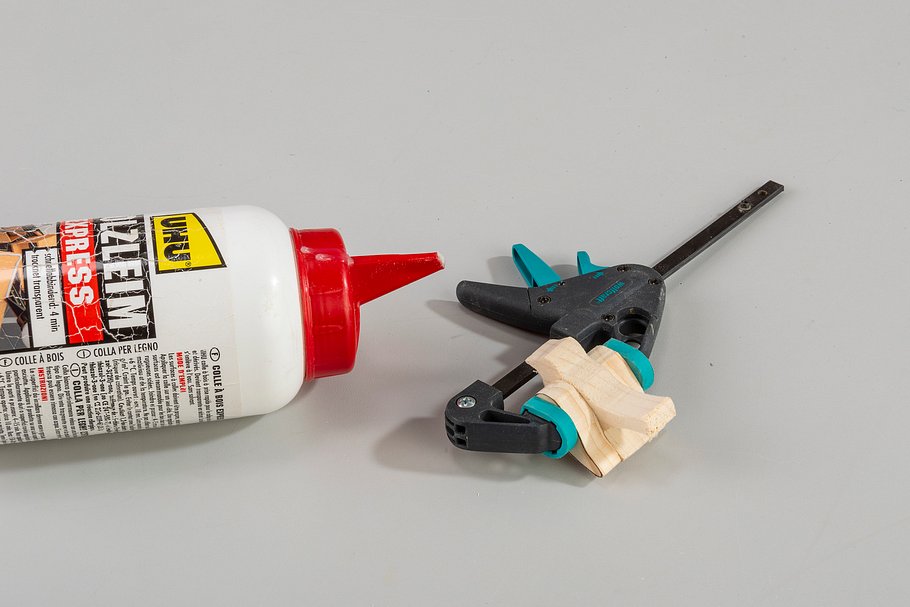

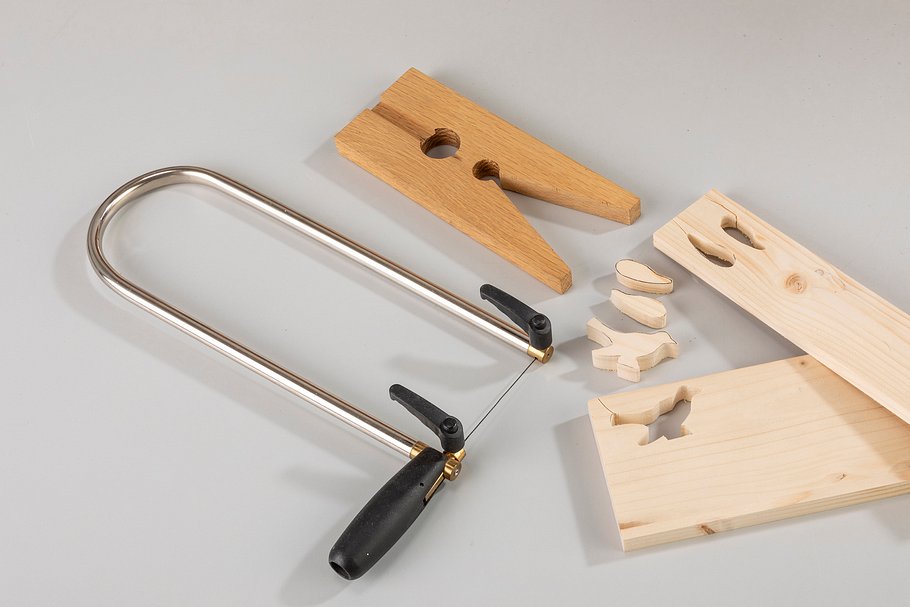

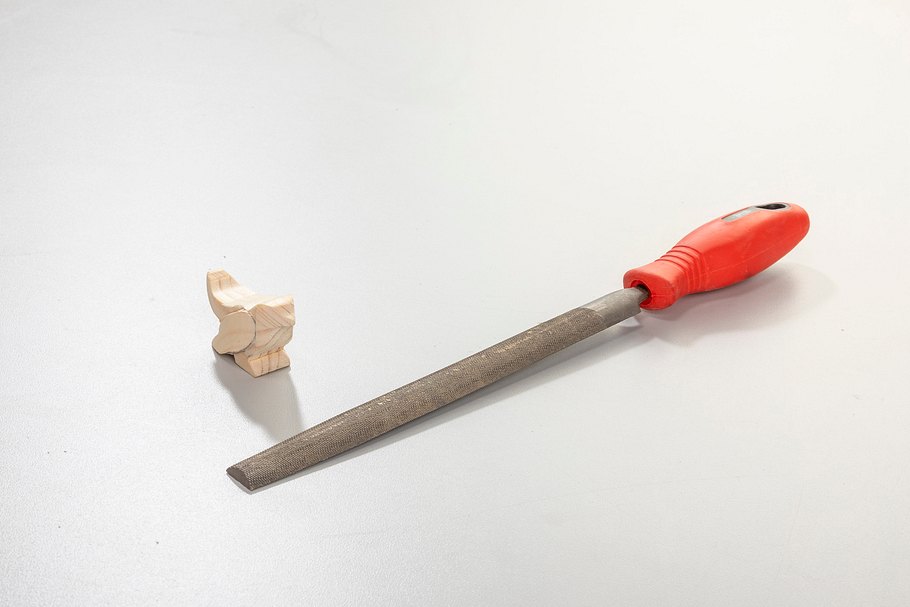

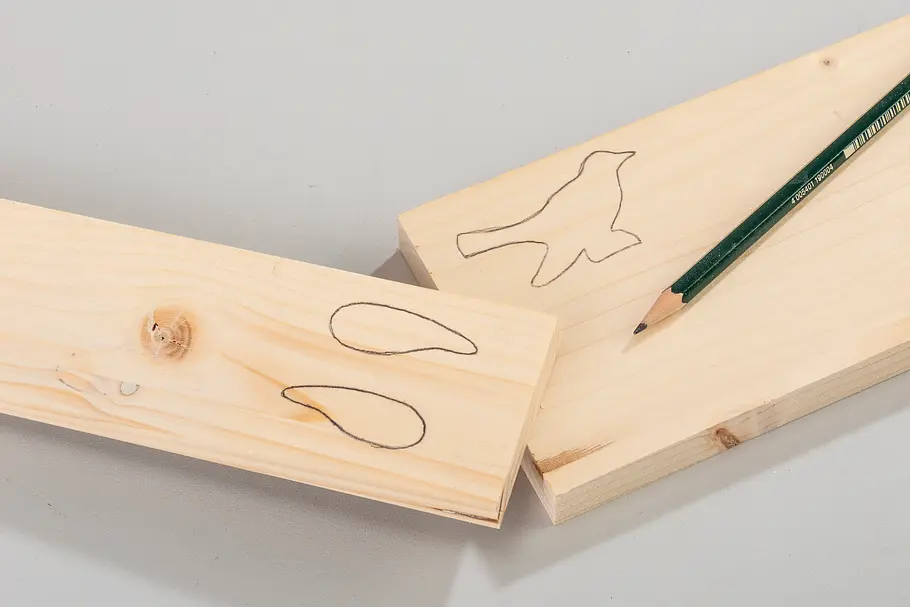

1x Kuckuck ∼60 x ∼35
2x Flügel ∼40 x ∼20
Rundstab (Durchmesser 10):

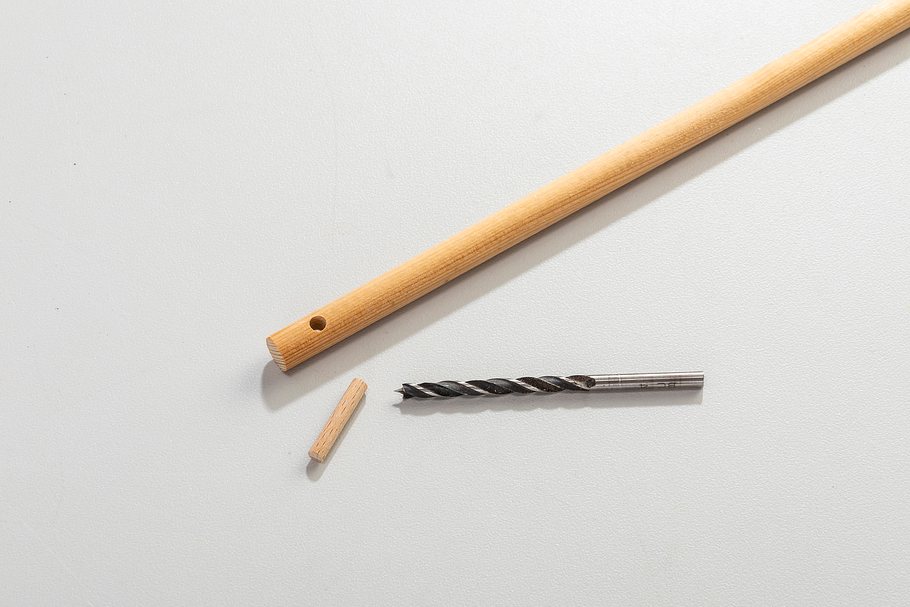

1x Pendelstange 400
Dübel (Durchmesser 4):
1x Pendelsicherung 20
Außerdem: Uhrwerk; Klebeziffern; Holzleim; Holzlack

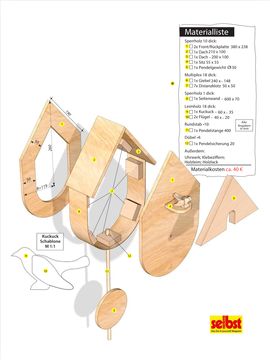

Bemaßungsplan & Materialliste der modernen Kuckucksuhr als kostenloser Download!
jetzt herunterladen (2.14 MB)
