Schrägzinken und Schwalbenschwänze selbst herstellen

Aus selbst ist der Mann 8/2021

Mit Schrägzinken und Schwalbenschwänzen lassen sich Hölzer sicher über Eck miteinander verbinden. Gerade bei größeren Eckverbindungen ist handwerkliches Geschick gefragt. Wir erklären Ihnen, wie Sie selber Zinken selber machen können.

(1/16)
Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

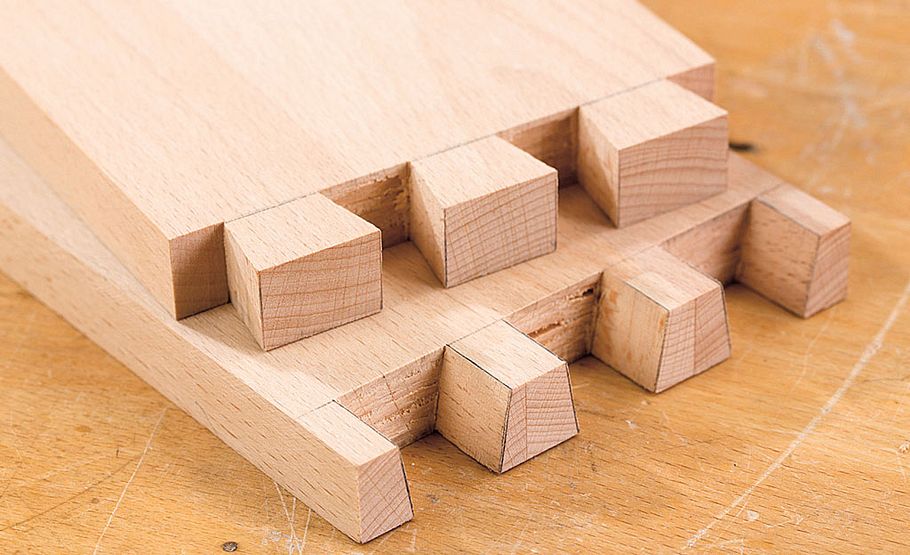

Erst die Zinken: Grundsätzlich wird zunächst das Zinkenstück (unten) angerissen und ausgearbeitet.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

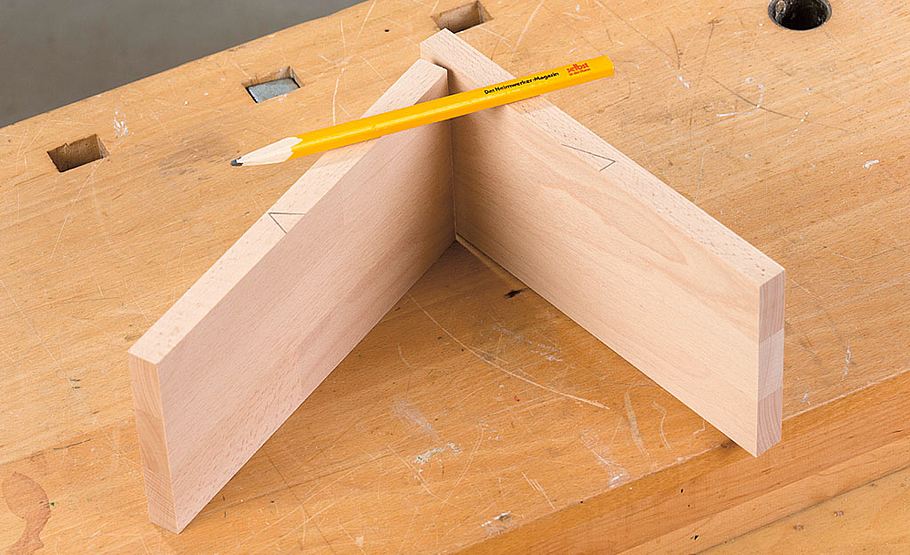

Stellen Sie die zu verbindenden Platten zusammen, und markieren Sie die Lage.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

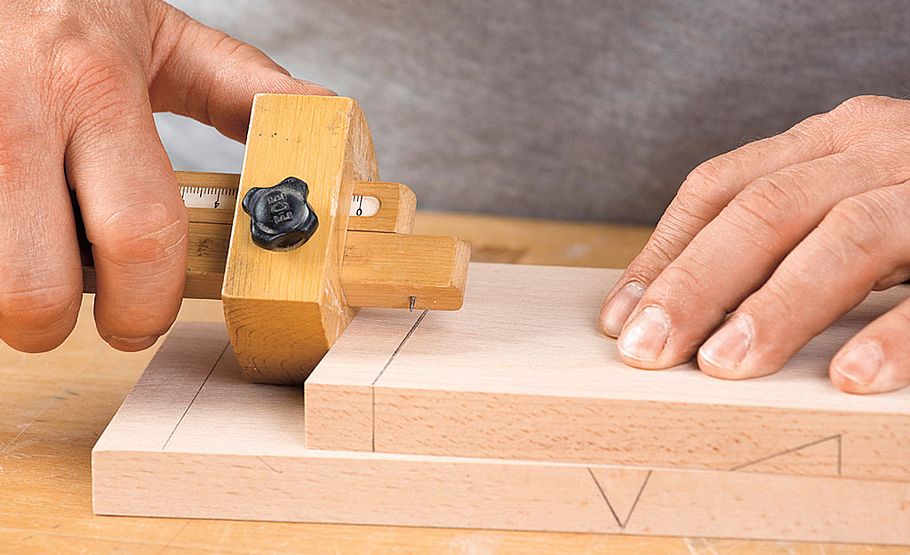

Das Streichmaß auf Plattenstärke einstellen und am Stoß rund um die Bauteile anreißen.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

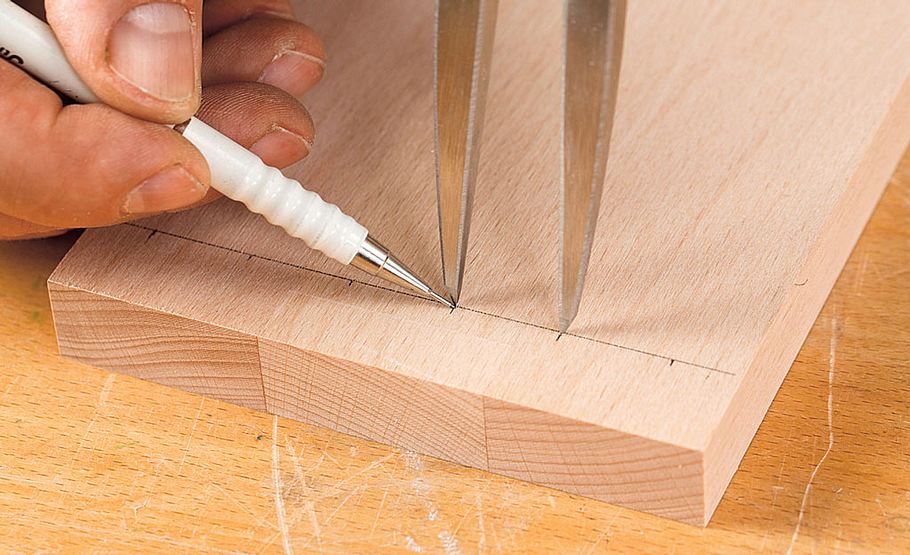

Nun ermitteln Sie rechnerisch die Zinkeneinteilung und markieren die Abstände exakt auf der Innenseite des Zinkenstücks.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

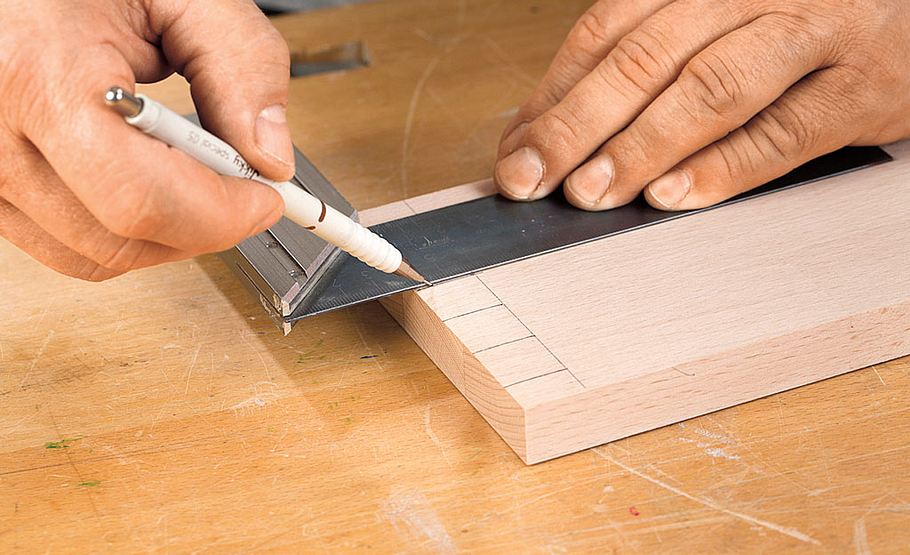

Reißen Sie die Zinkenflanken mit dem Schreinerwinkel vom Zinkengrund bis zur Brettkante an.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

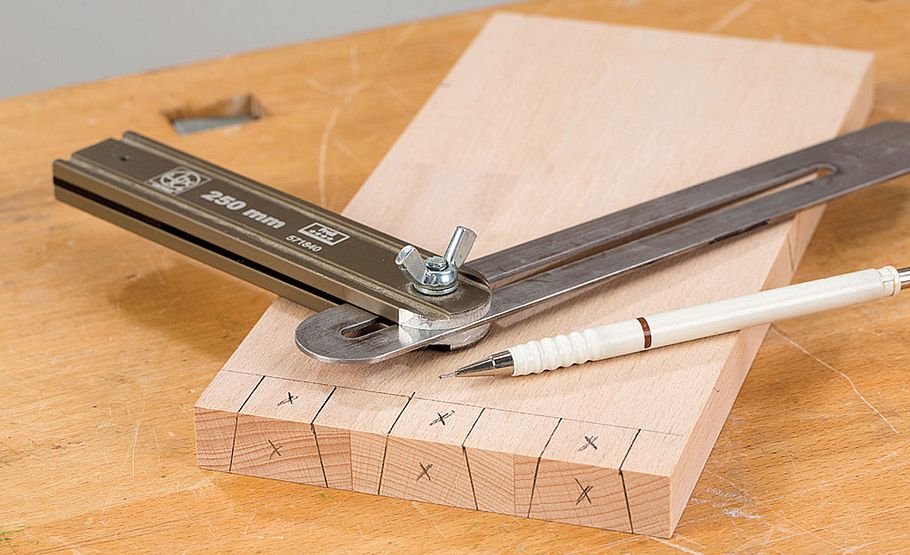

Vor Kopf mit der Schmiege die Schrägen anreißen. Auf der Brettaußenseite von dort wieder mit dem Winkel zurück zum ...

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

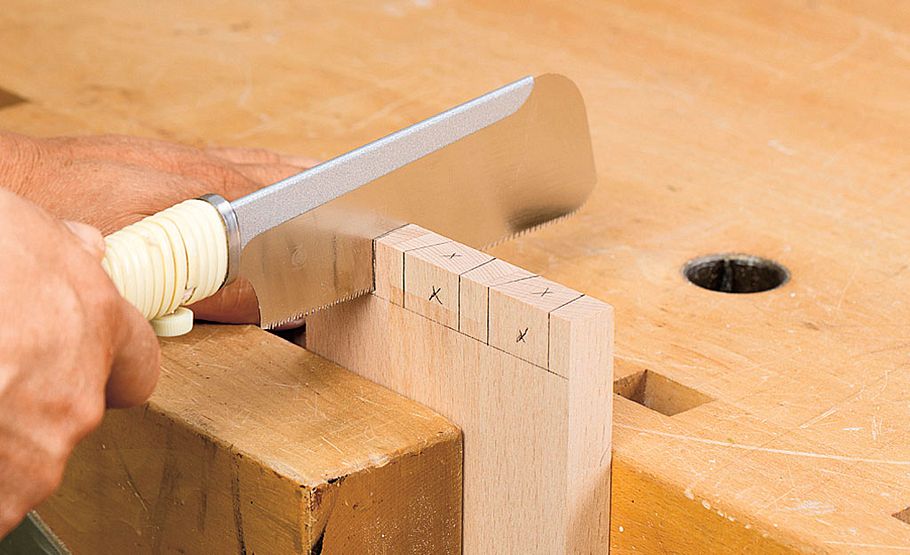

... Zinkengrund fluchten. Wegfallende Holzteile markieren, dann sauber am Riss lotrecht bis zum Grund einsägen.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

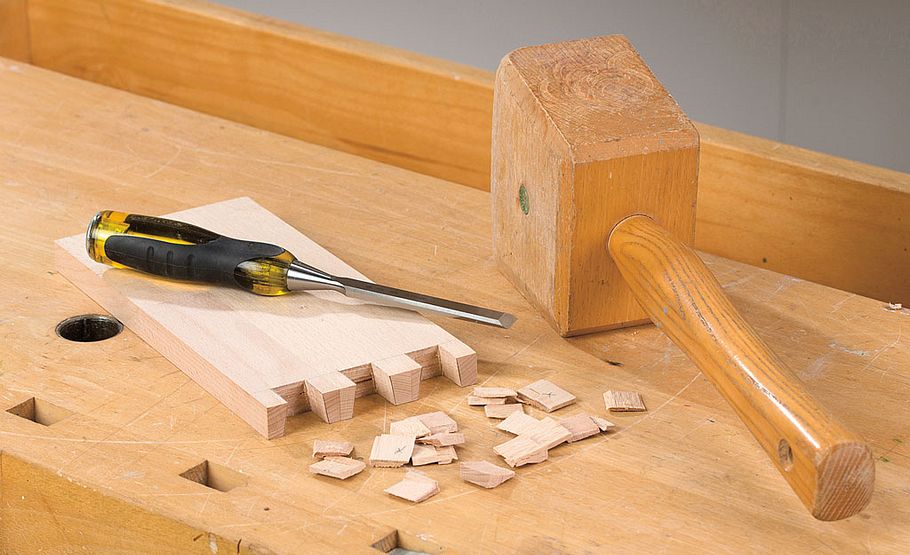

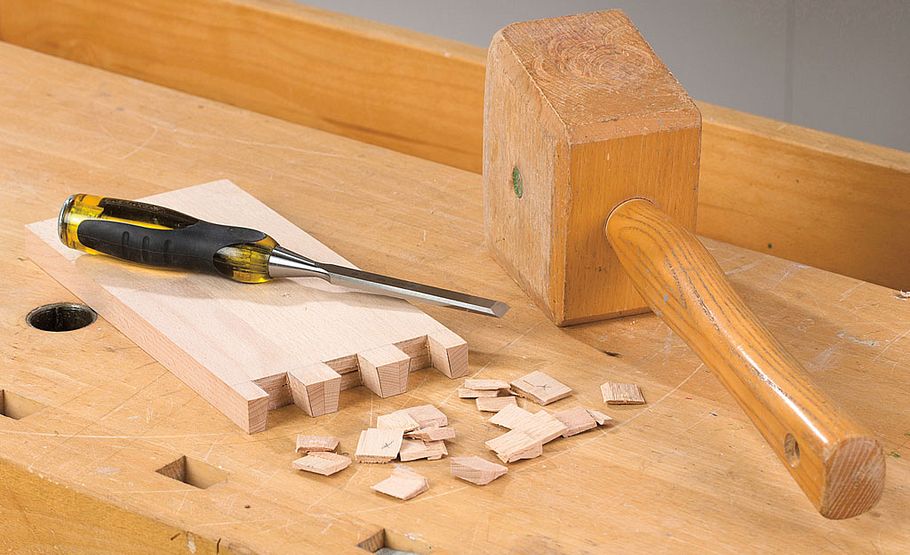

Mit einem sehr scharfen Beitel werden nun die Zwischenräume sauber ausgestemmt. Tipp: Brett am Zinkengrund aufspannen!

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

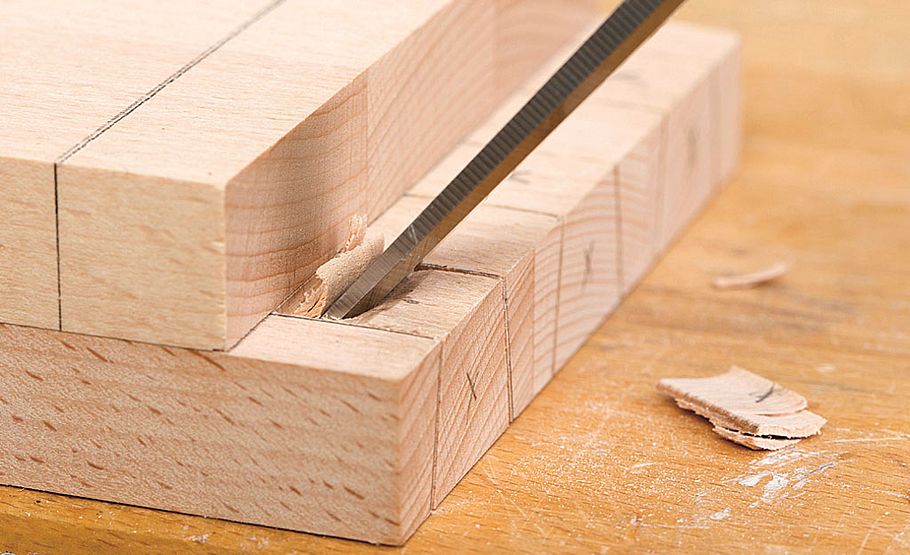

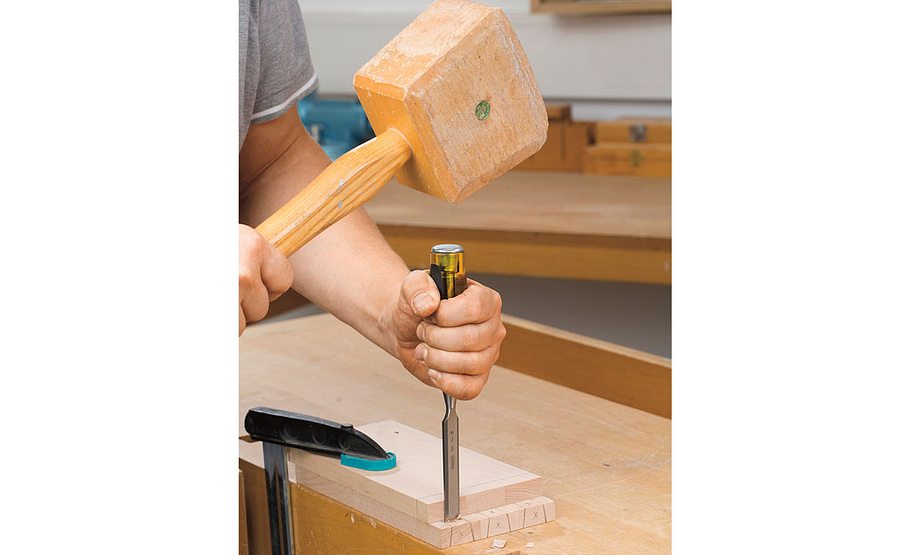

Das Stemmen erfolgt in Etappen: senkrecht am Grund einstemmen, dann schräg von vorn zum Grund hin das Material abtragen.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

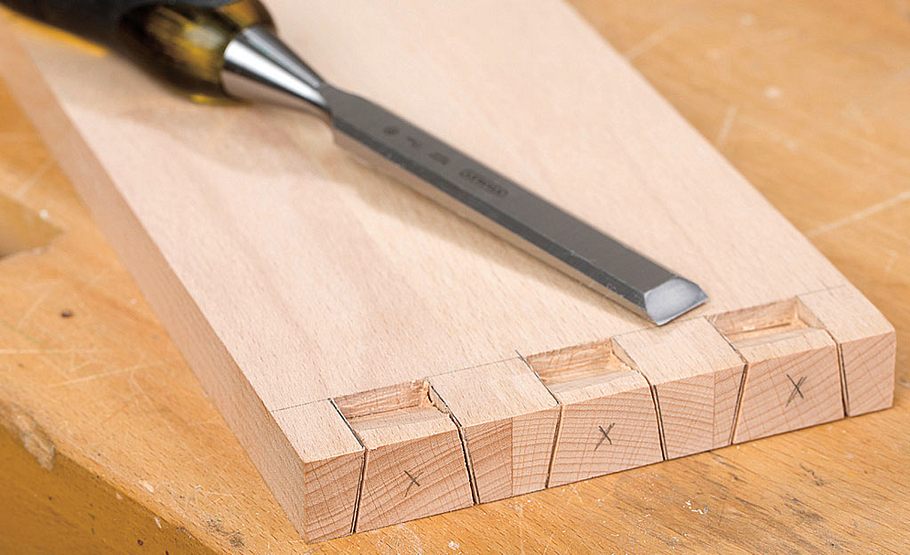

Räumen Sie auf diese Weise die Zinkenzwischenräume bis etwa zur halben Materialstärke aus. Dann drehen Sie das Werkstück ...

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

.. um und gehen auch dort genau nach der oben gezeigten Arbeitsweise vor (senkrecht einstemmen, schräg abtragen). Hier unbedingt sauber arbeiten!

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

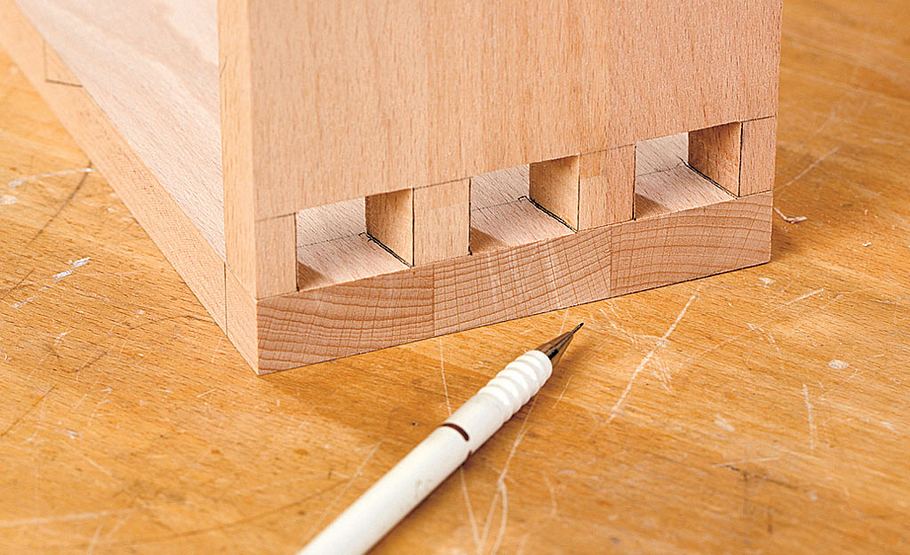

Das ausgearbeitete Zinkenstück wird nun als Schablone für das Schwalbenstück verwendet. Dazu exakt ausrichten und mit ...

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

... spitzem Bleistift abfahren. Dann die Endpunkte der Schwalbenschwänze auf das Kopfholz überwinkeln und den Leerraum ...

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

... markieren. Die Eckzinken komplett mit der (Fein-)Säge absetzen, die Zwischenräume einsägen und ausstemmen.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

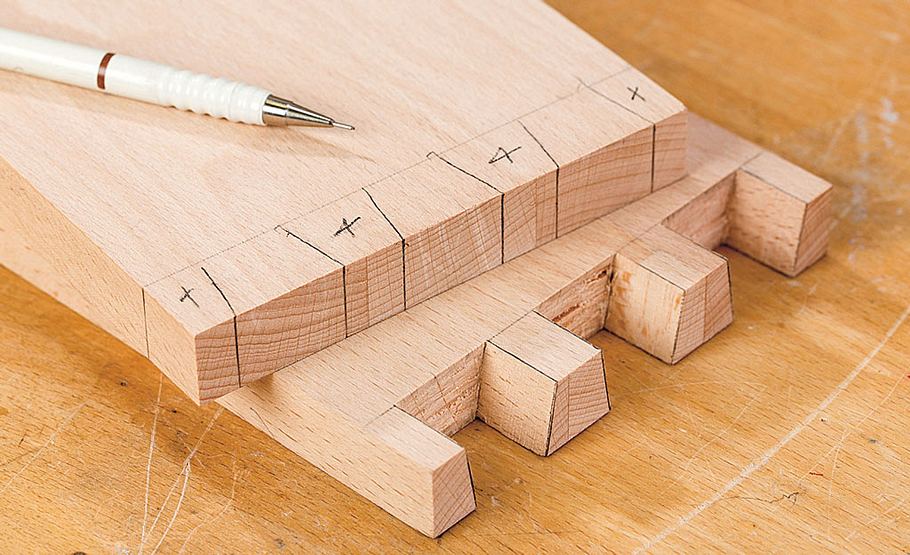

Eine Passprobe zeigt, ob noch nachgearbeitet werden muss. Vor dem Verleimen die Kontaktflächen sauber putzen und schleifen.

Foto: sidm / KEH

Schrägzinken und Schwalbenschwänze selbst herstellen

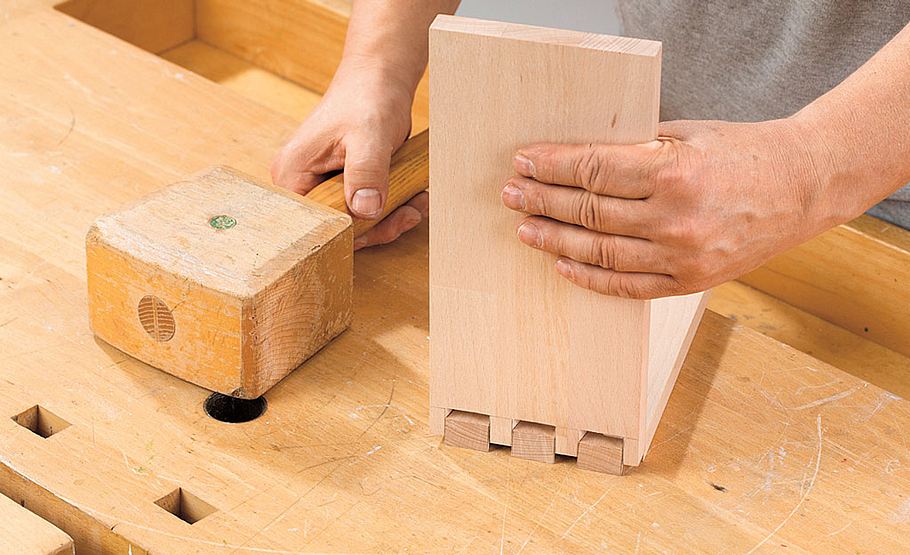

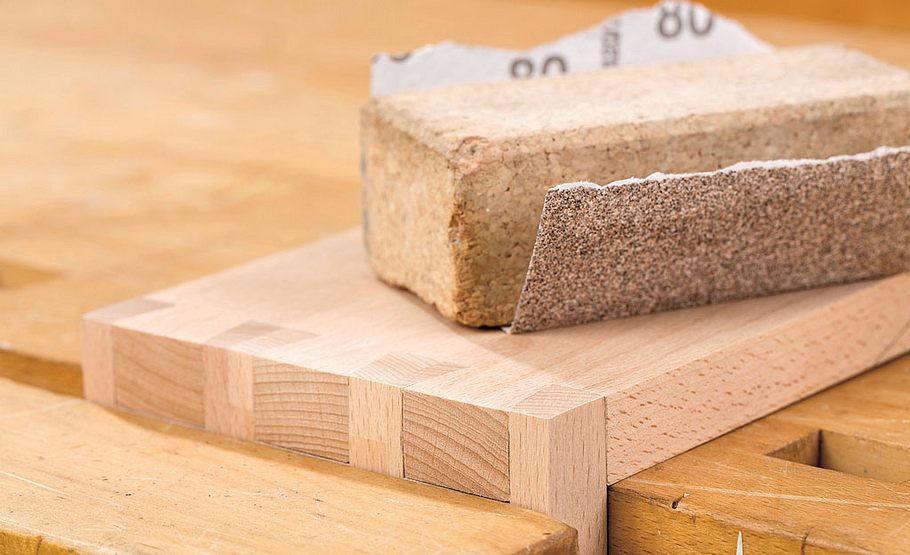

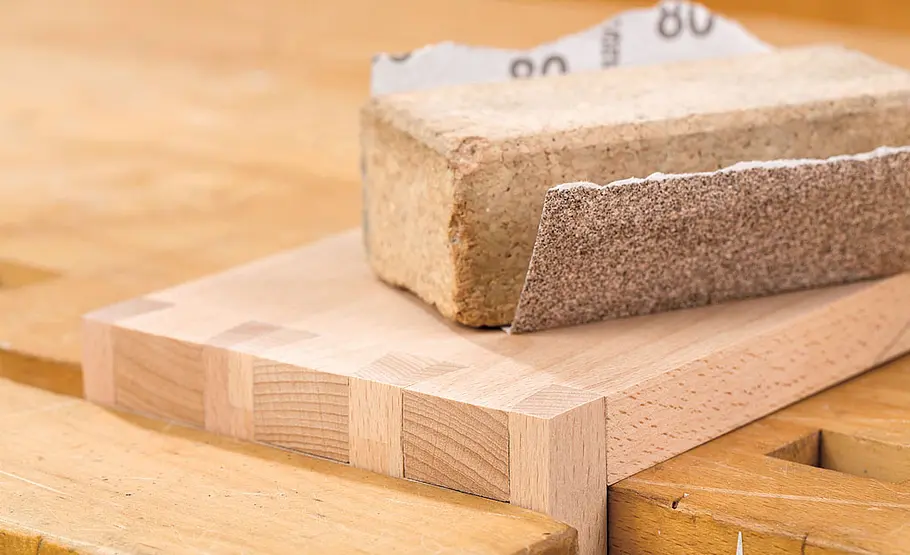

Dann Leim angeben, die Bauteile mit einem Hammer und einer Zulage ineinanderschlagen und die Bauteile verpressen. Nach dem Abbinden den Leim entfernen und die Eckverbindung gründlich schleifen.

Wer Wert auf anspruchsvoll gefertigte Möbel legt, kommt an der schrägen Zinkung nicht vorbei. Denn anders als bei geraden Fingerzinken lassen sich Schrägzinken, auch einfache Zinkung bezeichnet, nur in eine Richtung vom Gegenstück, den Schwalbenschwänzen, lösen. Dadurch wird die Verbindung ausgesprochen stabil – vor allem, wenn dabei der späteren Zugrichtung Rechnung getragen wird (bei einem Schubkasten werden z. B. Front und Rückwand als Zinkenstück, die Seiten als Schwalbenschwanz-(kurz: Schwalben-)stück ausgeführt. Doch die schräge Zinkung kann noch mehr. Sie verhindert nämlich, dass sich das Holz wirft – das ist vor allem bei Massivholz von Bedeutung.

Zinken selbst machen

Allerdings gibt es schon vor dem Anfertigen des Zinkenstücks einiges zu beachten: So dürfen nur Hölzer mit gleichem Faserverlauf und damit gleicher Schwindrichtung miteinander verbunden werden, also Langholz mit Langholz oder Querholz mit Querholz. Bei Vollholzverbindungen sind Hölzer mit stehenden Jahresringen optimal, ist dies nicht gegeben, sollte die rechte Seite des Holzes (die Seite, bei der der Stammmittelpunkt vor dem Aufschneiden rechts lag) nach außen zeigt, damit beim Schwinden des Holzes die Anschlussfugen dicht bleiben.

Checkliste Werkzeug

  • Beitel

  • Feinsäge

  • Japansäge

  • Klüpfel

  • Schleifklotz

  • Schmiege

  • Streichmaß

  • Zwingen

Grundsätzlich wird bei der Schwalbenschwanzverbindung zunächst das Zinkenstück hergestellt, das dann als Schablone für das Schwalbenstück dient. Zum Anreißen der Schwalbenschwänze ist ein spitzer, harter Bleistift oder ein Spitzbohrer geeignet. Je feiner der Anriss, desto besser. Im Allgemeinen müssen Sie beim Einschneiden mit der Gestell, Fein- oder Japansäge darauf achten, den halben Riss stehen zu lassen. Daher ist die Säge immer im wegfallenden Teil anzusetzen. Weitere benötigte Werkzeuge sind: Stechzirkel und Winkel.

Zinkenformel richtig ermitteln

Die Zinkeneinteilung lässt sich relativ einfach ermitteln: Teilen Sie die Brettbreite durch die Brettstärke (hier z. B. 125 mm : 18 mm ≈ 6,9). da für die Anzahl der Zinken eine ganze gerade Zahl benötigt wird, wird dieser Wert auf- bzw. abgerundet (hier also auf 6). Nun wird ermittelt, wie oft die 6 in die 125 mm breite hineinpasst (20 mal, Rest 5). Die Zinken sind demnach an der Brettinnenkante 20 mm breit.

Die Eckzinken (die beiden äußeren Zinken) sind nur halb so breit wie die Mittelzinken (also 10 mm). Der ermittelte Rest (5 mm) wird nun jeweils zur Hälfte auf die Eckzinken aufgeschlagen (also 12,5 mm). Somit ergibt sich folgender Anriss an der Innenseite: ein linker Eckzinken (12,5 mm), fünf Mittelzinken (20 mm) und ein rechter Eckzinken (12,5 mm). die Summe entspricht der Brettbreite ((5 x 20) + (2 x 12,5) = 125).

Zinkenformel berechnen

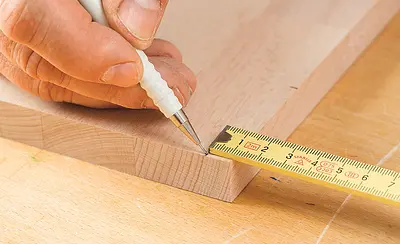

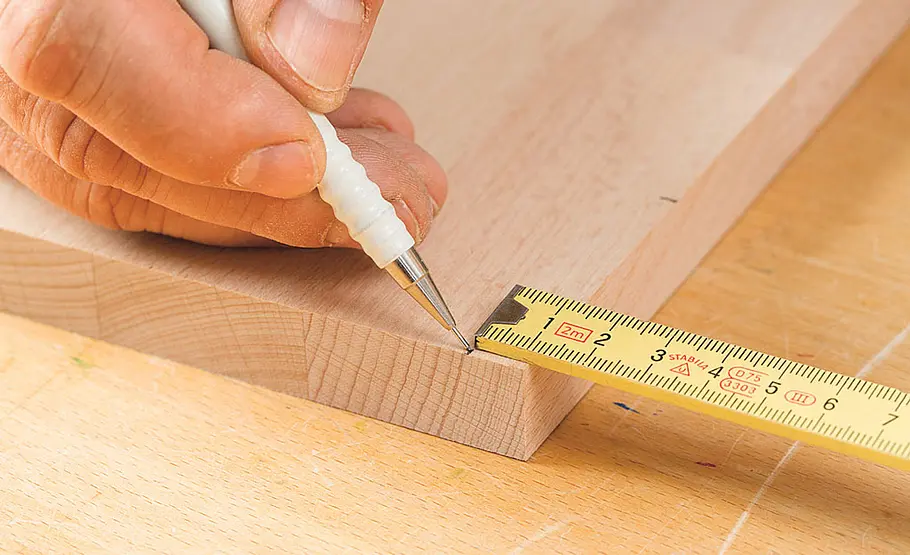

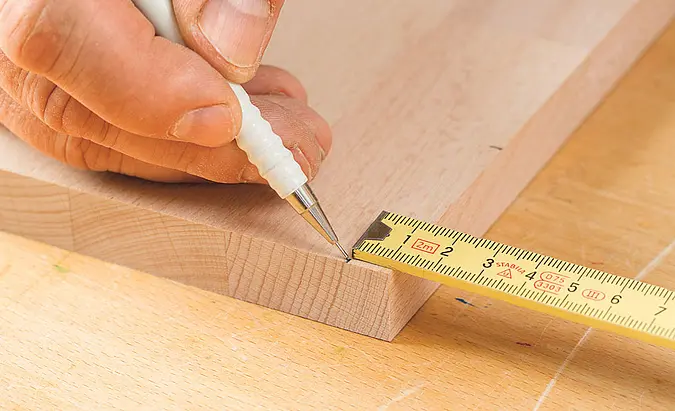

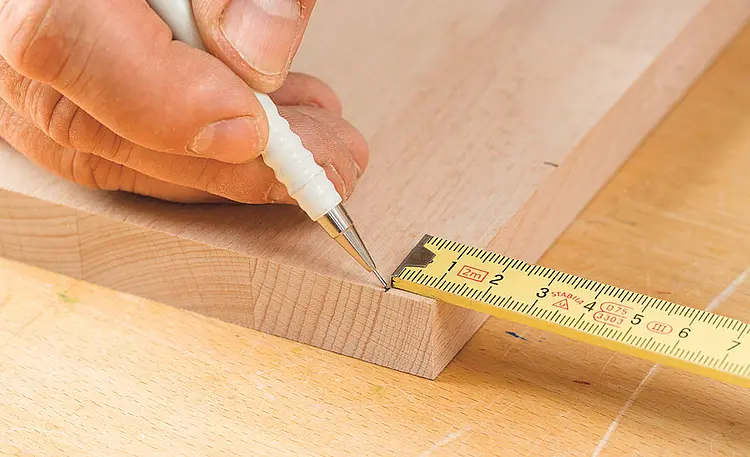

Auf einer rechtwinklingen Brettecke an einem Schenkel 10, am anderen 60 mm anreißen. Foto: sidm / KEH

Die Schräge der Schwalbenschwänze wird mit einer Schmiege – einem verstellbaren Winkel – auf dem Kopfholz angerissen. Der Winkel entspricht dem Verhältnis 1:6. Wie Sie die Schmiege einstellen, sehen Sie im Bild:

Zinkenformel berechnen

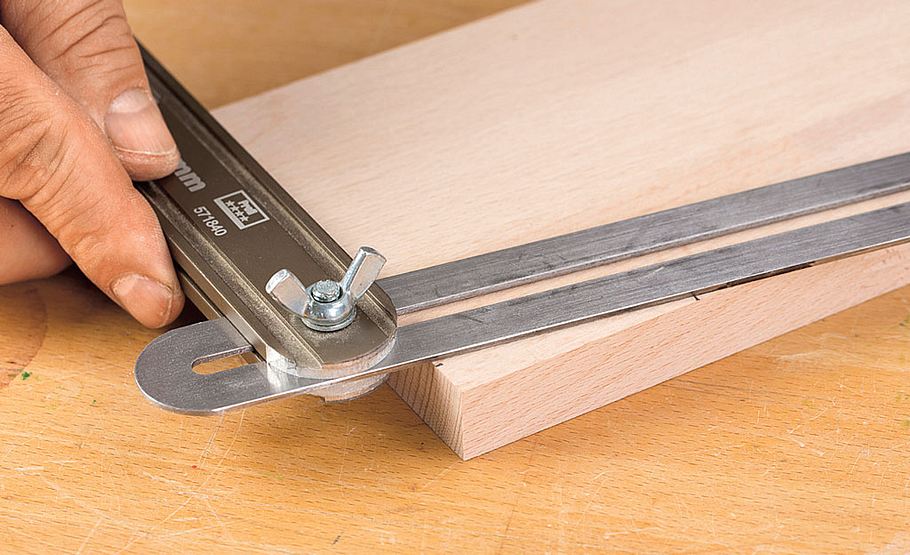

An den vorher markierten Punkten die Schmiege wie gezeigt einstellen. Foto: sidm / KEH
