Herd anschließen: Anleitung für eine sichere Installation

Neue Wohnung, neue Küche: Und diese kostet viel Geld. In der Regel muss die Küche maßgeschneidert werden und auch die neuen Geräte sind nicht gerade günstig. Da wird zurecht gespart, wo es geht. Doch ist es auch möglich beim Herd anschließen zu sparen?

(1/7)
Video Platzhalter
Video: Glutamat

Herd anschließen

Ihren Herd können Sie selbst anschließen. Mit dieser Anleitung geht's noch einfacher.

Elektroherd selbst einbauen: Schritt 1

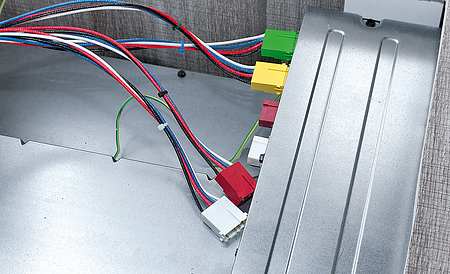

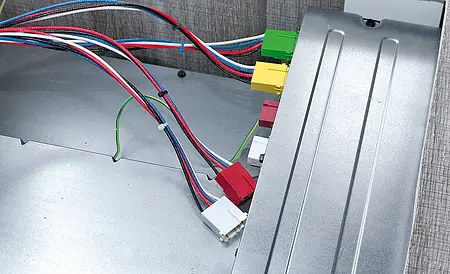

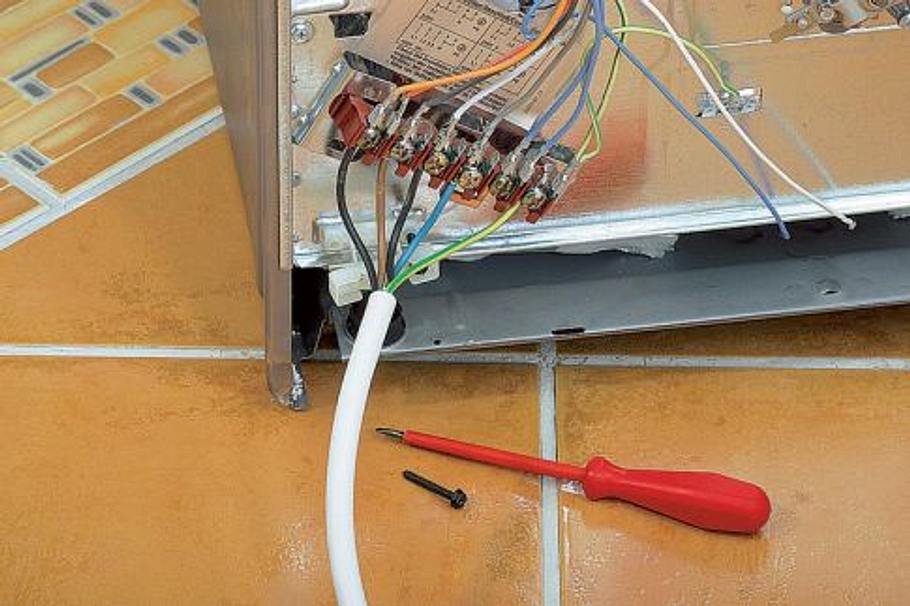

Der Herd wird nach beiliegendem Anschlussplan mit der Herdanschlussdose verbunden. Diese Arbeit sollten Sie aus Sicherheitsgründen einem konzessionierten Elektriker überlassen – auf jeden Fall dann, wenn die Farbgebung der Leitungen Ihnen Rätsel aufgibt. Foto: sidm / Archiv

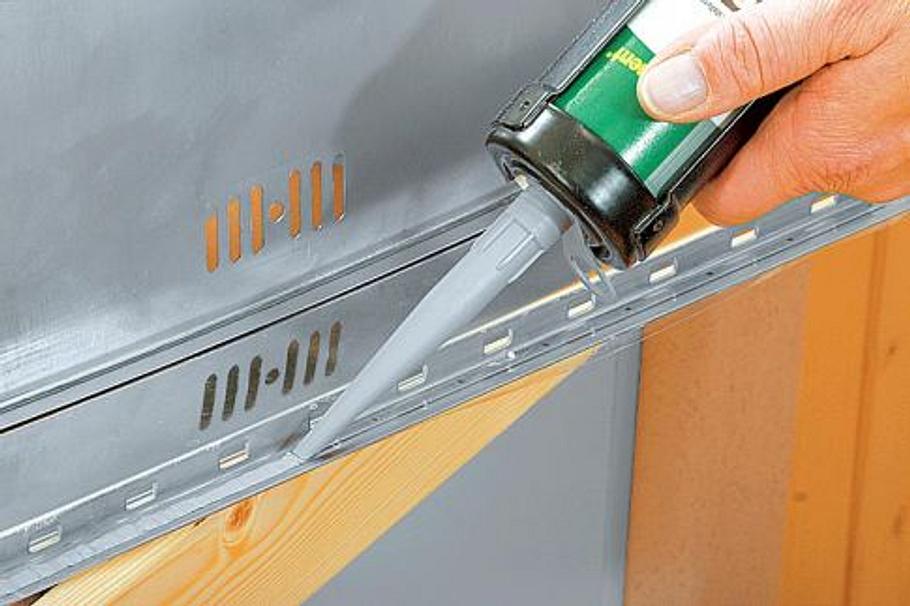

Elektroherd selbst einbauen: Schritt 2

Auf eine Silikonfuge am Ceranfeld sollten Sie bei einer keramischen Arbeitsfläche nicht verzichten. Foto: sidm / Archiv

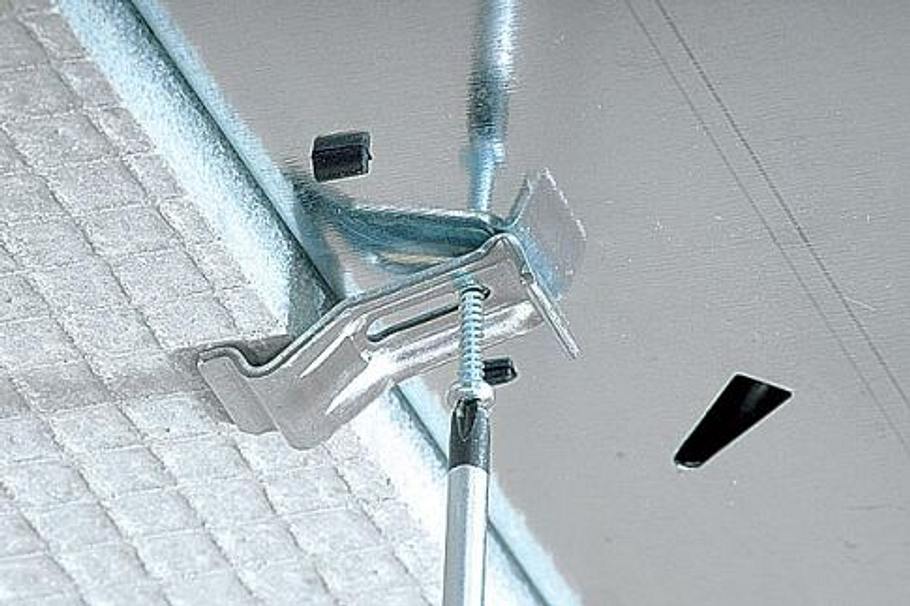

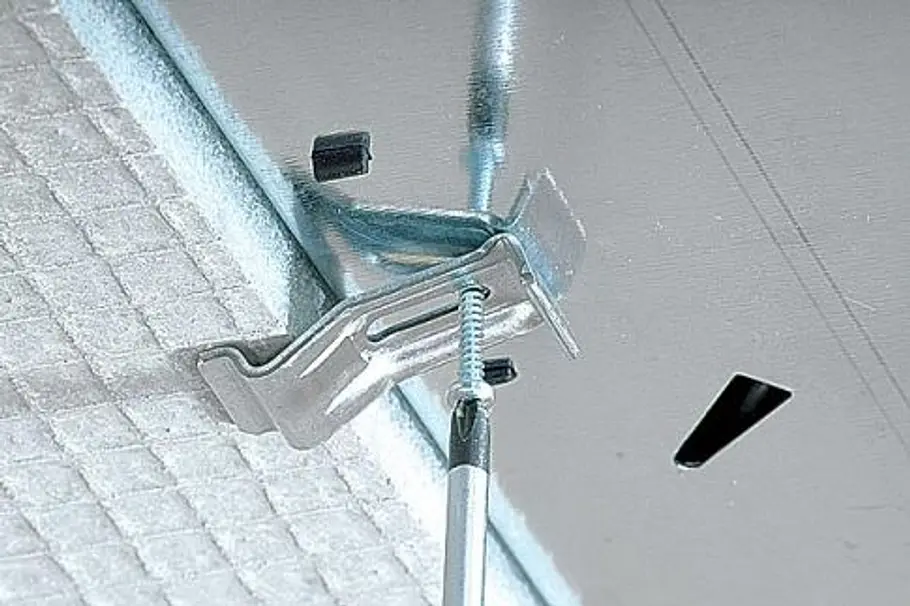

Elektroherd selbst einbauen: Schritt 3

Metallklammern oder Montageklips halten das Kochfeld auf der Arbeitsfläche sicher in Position. Foto: sidm / Archiv

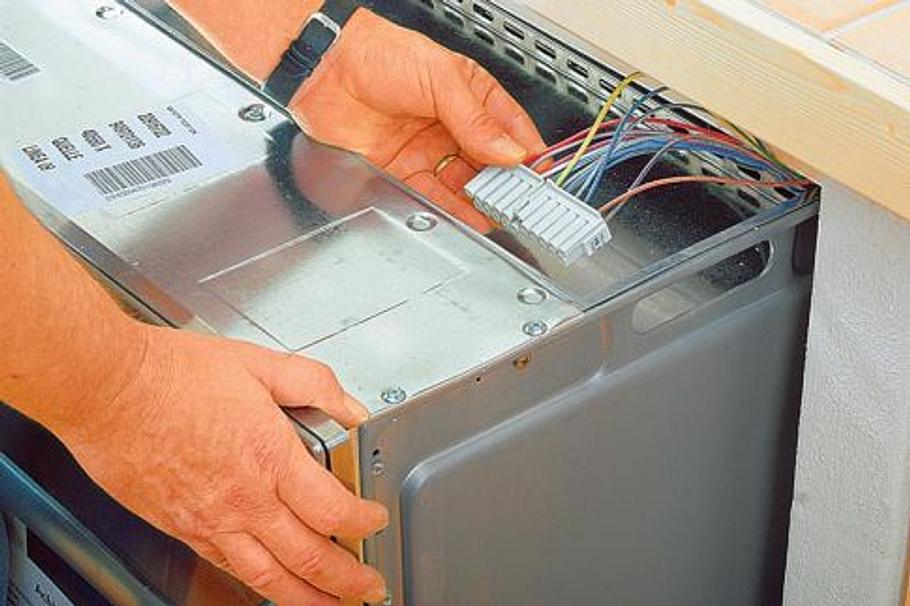

Elektrohers selbst einbauen: Schritt 4

Vor Einschieben des Herdblocks den Stecker des Kochfeldes nicht vergessen. Foto: sidm / Archiv

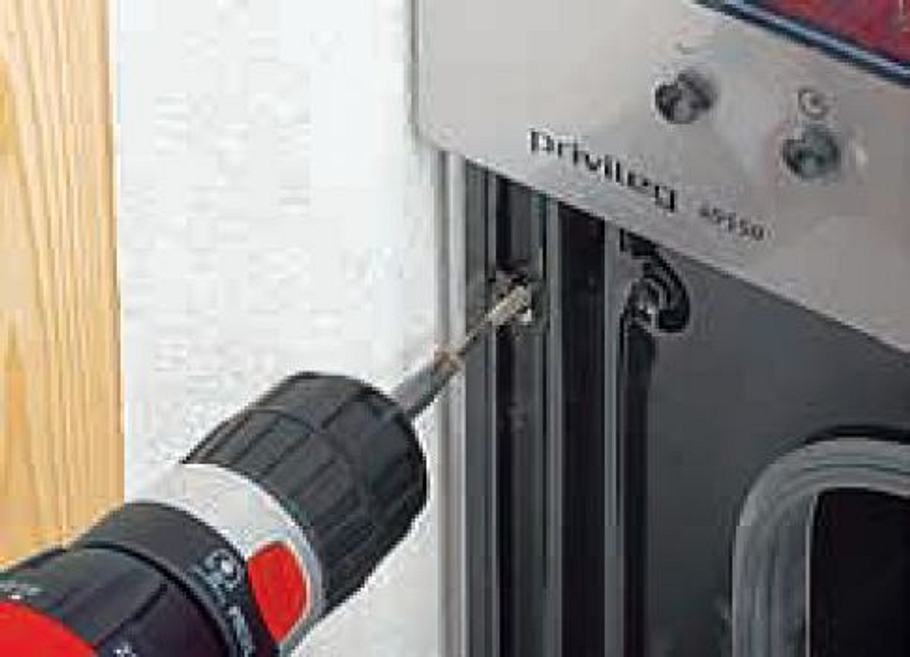

Elektroherd selbst einbauen: Schritt 5

Den Herdblock am Korpus verschrauben, damit er beim Öffnen der Herdtür nicht hervorkommt. Foto: sidm / Archiv

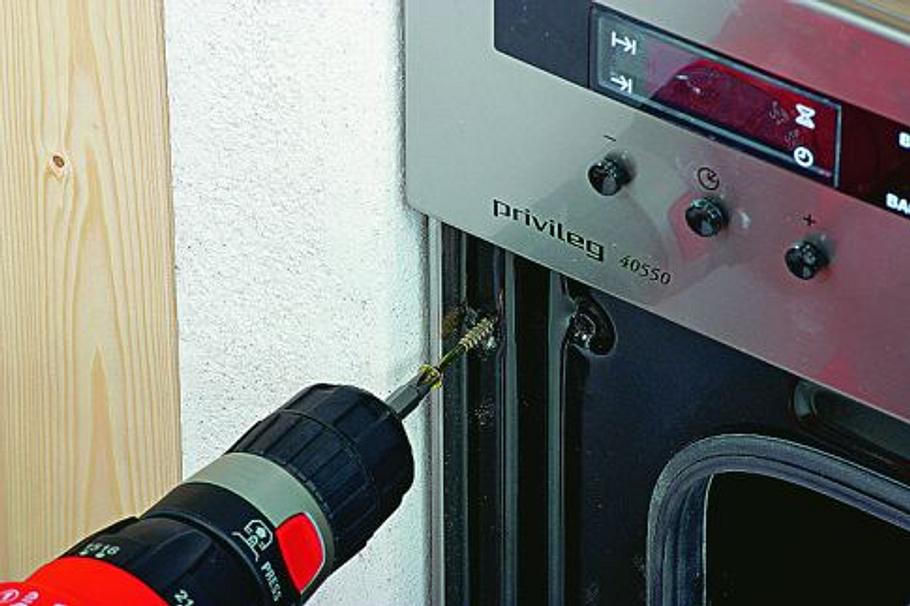

Elektroherd selbst einbauen: Schritt 6

Den Herdblock am Korpus verschrauben, damit er beim Öffnen der Herdtür nicht hervorkommt. Foto: sidm / Archiv

Eine ganze Küche selber bauen ist eine Sache, einen Herd anschließen noch einmal eine ganz andere. Hierbei stellt sich nicht nur die Frage des Könnens, sondern vor allem auch die der Sicherheit und nicht zuletzt auch die der Versicherung. Wir erklären Ihnen, ob Sie Ihren Elektroherd anschließen können und ob Sie es auch sollten.

Auch sehr beliebt:
• Kochfeld und Backofen leicht reinigen
Gasherd anschließen
Flecken vom Ceranfeld entfernen

Praxistipp: Vor dem Herd anschließen haben viele Heimwerker Respekt – zurecht! Denn bei einem falschen Anschließen und einem darauf folgenden Kurzschluss des Elektroherds kann es schnell gefährlich werden. Warum man beim Anschließen des Elektroherds so vorsichtig sein muss, erklärt das Video oben im Detail.

Wer darf Herd anschließen?

Die Installation von elektrischen Geräten ist in der Tat teils staatlich geregelt. Dies betrifft allerdings nur Situationen, in denen eine akute Gefährdung Dritter besteht. So müssen sämtliche Elektroinstallationen in öffentlichen oder vermieteten Gebäuden von ausgebildeten Elektrikern vorgenommen werden. In Ihren eigenen vier Wänden dürfen Sie rechtlich gesehen hingegen alle Elektroinstallationen selber vornehmen. Es bleibt also nur die Frage, ob Sie es sich auch zutrauen, einen Elektroherd selber anzuschließen.

Herd anschließen

Praxistipp: Vielleicht haben Sie im Freundes- oder Bekanntenkreis jemanden der sich mit dem Herd anschließen auskennt? Diese freuen sich als Dank oft über eine kleine Aufmerksamkeit.

Kann man einen Elektroherd selbst anschließen?

Zunächst vorab: Haben Sie keinerlei Erfahrung mit der Installation von Elektrogeräten, raten wir Ihnen explizit, den Anschluss von einem professionellen Elektriker durchführen zu lassen!

Selbst wenn das Anschließen eines Herdes in der Theorie wesentlich einfacher ist als so manche andere handwerkliche Tätigkeit, sind die Konsequenzen, wenn etwas schiefgeht, umso schwerwiegender. Machen Sie etwa beim Fliesen legen einen Fehler, kostet Sie das maximal Zeit, Nerven und etwas Geld. Machen Sie beim Arbeiten mit Starkstrom (eigentlich Dreiphasenwechselstrom) einen Fehler, war dies mit hoher Wahrscheinlichkeit auch Ihr letzter.

Keine Versicherung, keine Garantie

Einen weiteren Punkt, den es zu beachten gilt, ist die Versicherung. Steht die Elektronik Ihres Herdes irgendwann im Zentrum eines versicherungspflichtigen Schadens, werden Sie in aller Regel auf den Kosten sitzen bleiben, denn einen fehlerhaften Anschluss werten die meisten Versicherungen als grob fahrlässig. Auch beim Defekt des Herdes kann der Hersteller die Garantie verweigern, sollten Sie selbst ihn angeschlossen haben.
Praxistipp: Auch wenn ein befreundeter Elektriker Ihren Herd als Freundschaftsdienst anschließt, greift die Versicherung meist nicht.

Die wichtigsten Sicherheitshinweise für die Elektroinstallation finden Sie im Video:

Video Platzhalter
Video: Xcel Produktion

Wollen Sie trotz all dieser Punkte dennoch selber den Herd anschließen, verraten wir Ihnen im Folgenden, was Sie tun müssen. Sollte im Laufe der Anleitung ein Schritt unklar sein: Scheuen Sie sich nicht, einen Fachmann zu Rate zu ziehen!

Herd anschließen: Sicherheit

Sicherheit wird beim Umgang mit Starkstrom eindeutig großgeschrieben. Während eine Begegnung mit Strom aus der Steckdose noch glimpflich ablaufen kann, sieht die Sache bei Starkstrom schon anders aus. Gehen Sie also gewissenhaft in drei Schritten vor:

  1. Schalten Sie die entsprechenden Sicherungen aus, bevor Sie den Backofen anschließen – und am besten den FI-Schalter gleich mit.
  2. Sorgen Sie dafür, dass der Strom nicht versehentlich wieder angestellt werden kann. Überkleben Sie die Sicherung am besten mit Klebeband. Im Idealfall ist es Ihnen möglich, den Sicherungskasten für diese Zeit auch noch abzuschließen.
  3. Testen Sie mit einem Spannungsprüfer, ob noch Strom vorhanden ist. Prüfen Sie dabei zwischen allen drei Phasen und zwischen jeder Phase und dem Neutralleiter sowie dem Schutzleiter (L1 und L2, L1 und L3, L2 und L3, L1 und N usw.).

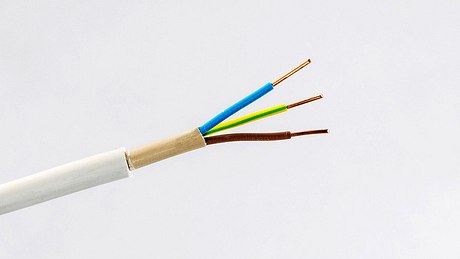

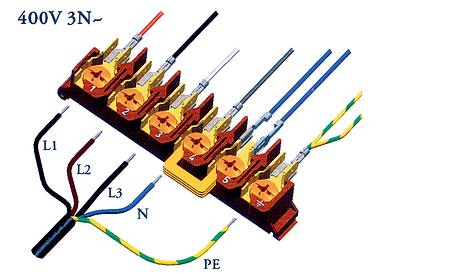

3-Phasen-Aderkennzeichnung am Elektroherd

Bei einem gewöhnlichen Elektroherd sind fünf Leitungen vorhanden: Phasen L1, L2, L3, N und PE. Bei modernen Kochfeldern haben die Leitungen folgende Farben:

  • L1= Braun
  • L2= Schwarz
  • L3= Grau
  • N= Blau
  • PE= Grün-Gelb

Herd anschließen

Bei älteren Geräten können die Farben abweichen. Die Phasen waren vor 2003 schwarz, braun, schwarz (wobei L1 das schwarze Kabel zwischen N und PE war). Falls Sie auf ein Gerät treffen, bei denen die Phasen schwarz, blau, schwarz sind, der Nullleiter grau und der Schutzleiter rot, ist Vorsicht geboten. Diese Farbkonvention herrschte noch bis in die 60er hinein und deutet daher auf ein komplett veraltetes Gerät hin.

Wie Herd anschließen?

Zunächst müssen die Kabel mit Aderendhülsen versehen werden. Hierfür etwa 12 cm des Außenmantels der Kabel vorsichtig abmanteln (die Drähte dabei nicht beschädigen!), die Abschlussadern abisolieren und die Hülsen mit einer Quetschzange befestigen. Anschließend das Kabel mit einer Zugentlastungsklemme befestigen.

Nun werden die Leitungen angeschlossen (L1 zu L1 usw.). Zunächst muss hierbei das Kabel an das Gerät angeschlossen werden und anschließend an die Herdanschlussdose. Sind Sie hiermit fertig, schalten Sie die Sicherungen wieder ein und überprüfen Sie noch einmal die Spannung – exakt so wie vor dem Anschließen des neuen Elektroherds. An den drei Phasen müsste der Spannungsprüfer nun 400 V Spannung anzeigen und zwischen den Phasen und den Neutralleiter bzw. dem Schutzleiter jeweils 230 V.

Wir raten Ihnen, den Anschluss unbedingt noch von einem Fachmann überprüfen zu lassen. Ist der Anschluss geglückt, gilt es den Herd einzubauen. Folgen Sie hierfür der bebilderten Anleitung oben auf der Seite >>

Was passiert, wenn der Elektro-Herd falsch angeschlossen ist?

Wenn ein Elektriker den neuen Backofen anschließt, können Sie sicher sein, dass der Herd richtig angeschlossen ist. Wenn Sie sich aber zutrauen, den Herd selbst anzuschließen, können auch dem besten Heimwerker Fehler passieren. Beim Herd kann das aber deutlich schlimmere Folgen haben als bei anderen Heimwerkertätigkeiten. Wenn Sie Glück haben, funktioniert das Kochfeld einfach nicht. Im schlimmsten Fall können Sie aber einen Brand verursachen, der Sie und Ihre Mitmenschen gefährdet. Das passiert z.B. dann, wenn der Herd falsch angeschlossen und im Zuge dessen überlastet wird. Ein fehlerhafter Herdschanschluss kann aber auch dazu führen, dass das gesamte Gerät unter Strom steht. Eine einzige Berührung kann tödliche Folgen haben.

Was kostet Herd anschließen?

Wer es sich nicht zutraut, den Herd selbst anzuschließen, kann einen Fachmann beauftragen. Denn gerade bei Arbeiten mit Starkstrom sollten Sie nicht an der falschen Stelle sparen. In der Regel kostet Sie der komplette Anschluss von einem Elektriker maximal 100 Euro. Da es wesentlich teurere Arbeiten in den eigenen vier Wänden gibt, die vielleicht komplizierter, dafür aber wesentlich ungefährlicher sind, sollten Sie lieber dort sparen.
