Elektrokabel

Häufig verwendete Elektro-Leitungen im Überblick

Je nach Verwendungszweck und Verlegeart sind Elektrokabel unterschiedlich aufgebaut. Sie unterscheiden sich in der Anzahl der Adern, im Wuerschnitt der einzelnen Kupferleitungen und in der Güre der Ummantelung.

(1/7)

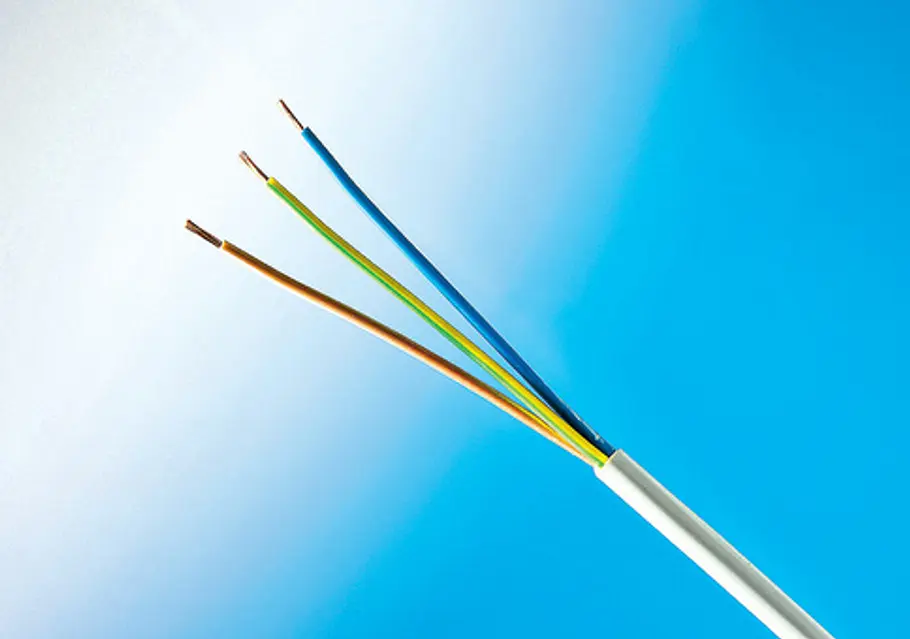

z. B. NYM-J 3G 1,5 mm²

Kunststoffmantelleitung für die feste Verlegung in oder unter Putz.

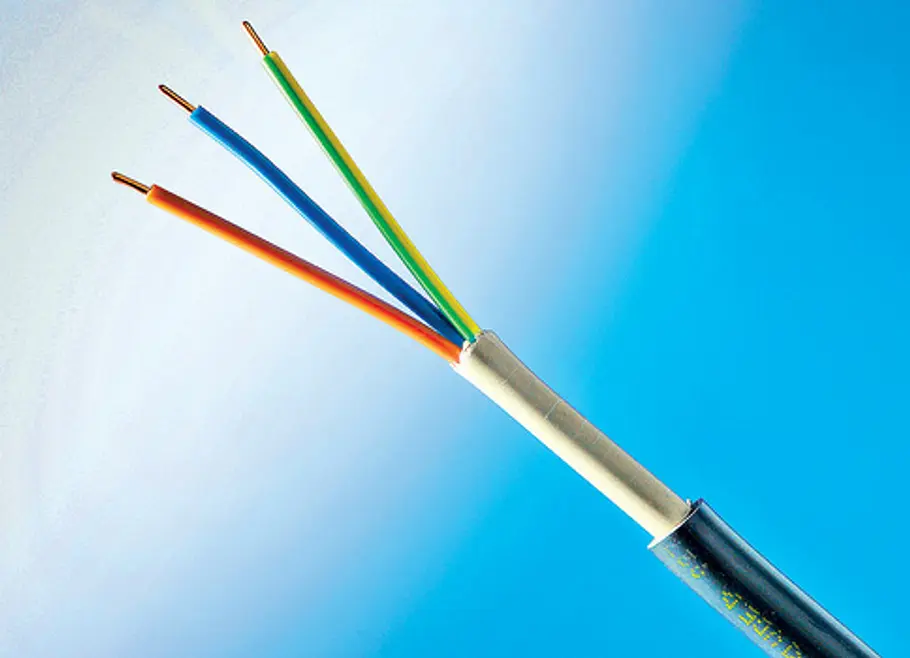

z. B. NYY-J 3G 1,5 mm²

Erdkabel mit Gummimantel zur Verlegung im Freien oder im Wasser.

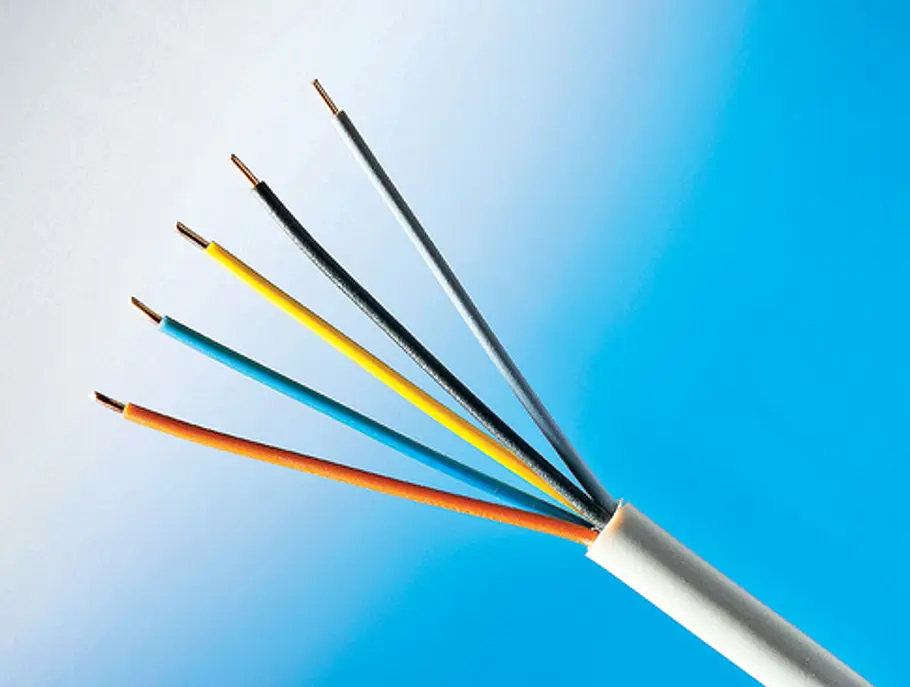

z. B. NYM-J 5G 2,5 mm²

Kunststoffmantelleitung gibt es auch mit mehr als drei Adern.

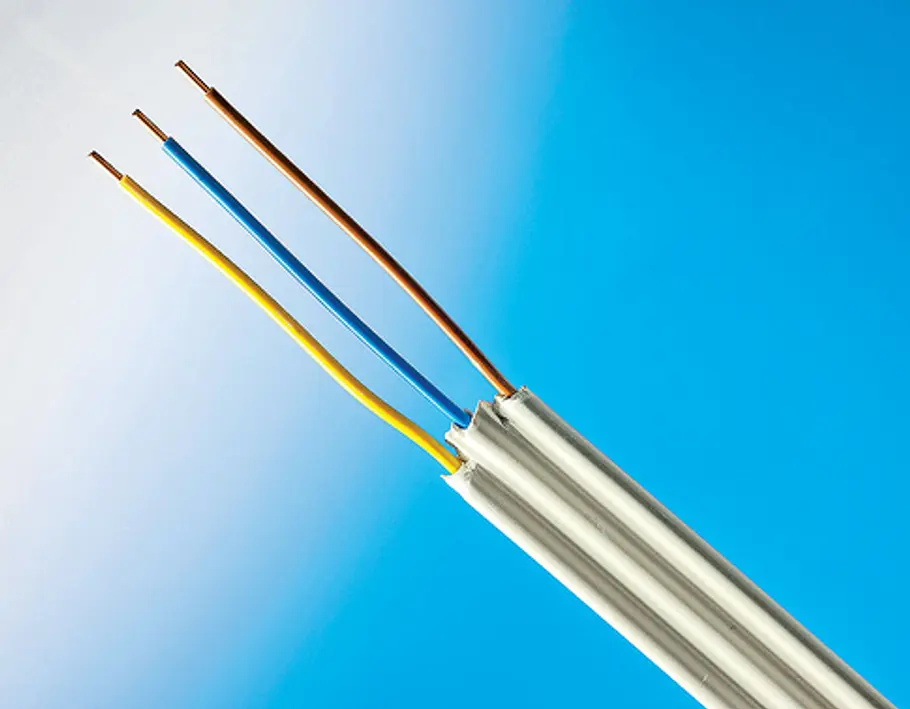

z. B. NYIF-J 3G 1,5 mm²

Kunststoffstegleitung zur Verlegung in und unter Putz – nicht auf Holz.

z. B. H 03 VV-F 3G 0,75 mm²

Kunststoffleitung mit feindrähtigen Leitern für flexible Verlegungen.

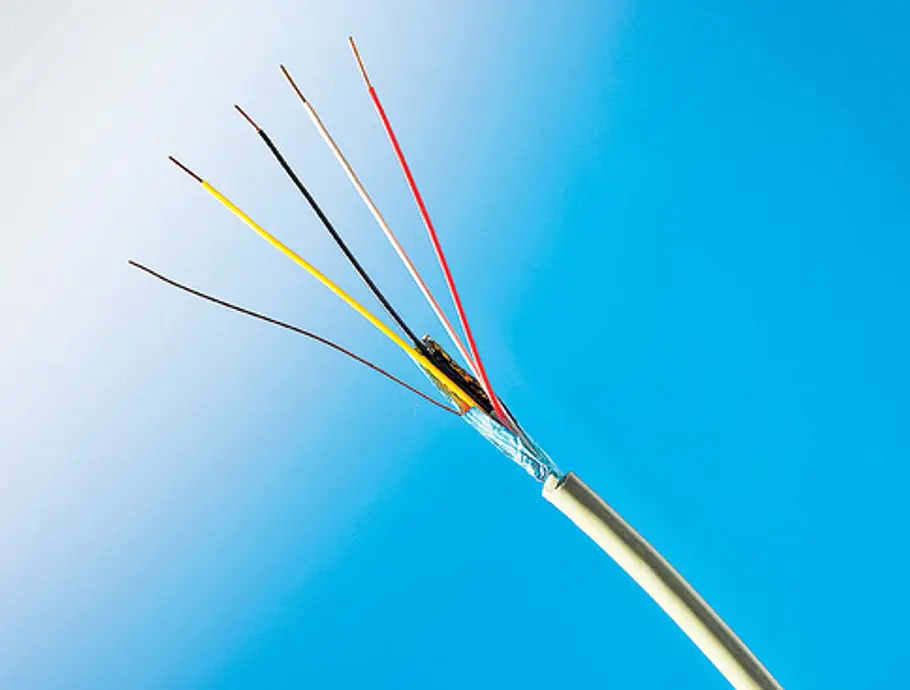

z. B. IYSTY 2 x 2 x 0,6 mm²

Telefonleitung mit Abschirmung für die Verlegung in oder auf Putz.

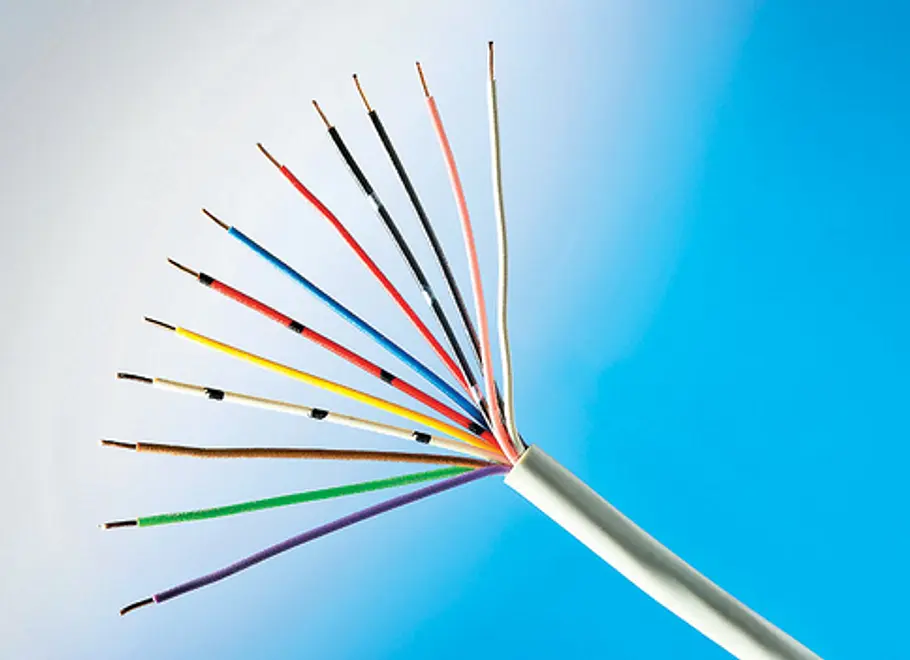

z. B. YR 12 x 0,8 mm²

Klingelleitung zum Anschluss von Klingelanlagen, nur bis 50 Volt zulässig.

Fest verlegte Kabel haben eine massive Kupferader, Elektrokabel zur flexiblen Verlegung (z. B. als Anschlussleitung für Lampen) haben einen Kern aus vielen dünnen Kupferdrähten. Spezial-Stromkabel für die Verlegung im Garten oder Erdreich sind ebenso erhältlich wie Elektrokabel für allerlei Spezialanwendungen. Diese Galerie bietet einen Überblick über die gebräuchlichsten Elektrokabel für Ihre Hausinstallation.

Leitungen und Kabel für die Hausinstallation müssen bestimmte Qualitäten erfüllen: Daran erkennt man, welche Leitung die richtige ist:

JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Heute werden Elektrokabel in der Regel in Leerrohren verlegt. Die Kunststoffrohre schützen das Elektrokabel zum einen vor ungewollten Beschädigungen, zum anderen erlauben Reerrohre aber auch das nachträgliche Verelgen von zusätzlichen Stromkabeln, ohne dafür die Wand aufstemmen zu müssen. Die Lage der Stromkabel in der Wand gibt dabei die DIN 18015 vor:

Standard in der Hausinstallation ist das NYM-J-Kabel: Dieses Elektrokabel ist ein PVC-isolierter Mantelleiter, der mit unterschiedlichen Querschnitten erhältlich ist – je nach dem, welcher Verbraucher über ihn mit Strom versorgt werden soll (Deckenleuchte, Steckdose, Waschmaschine, E-Herd, etc. ...). Das NYM-J-Kabel zeigt die standartisierte typische Farbigkeit der einzelnen Kupferleiter: Jede Ader ist mit einer farbigen Ummantelung isoliert – schwarz steht für die Phase, blau für den Neutralleiter und grün/gelb markiert den Schutzleiter.
