Lichtschalter wechseln

Auch ohne Elektriker-Lehre können Sie kleine Elektroinstallationen selbst durchführen – etwa einen Lichtschalter wechseln: So geht's!

(1/16)
Blende montieren

Lichtschalter wechseln

Die Bildergalerie zeigt Schritt für Schritt, wie Sie einen alten Lichtschalter wechseln. Wir zeigen den Austausch einer typischen Doppelleiste aus Lichtschalter und Steckdose.

Spannungsfreiheit prüfen

Lichtschalter anklemmen

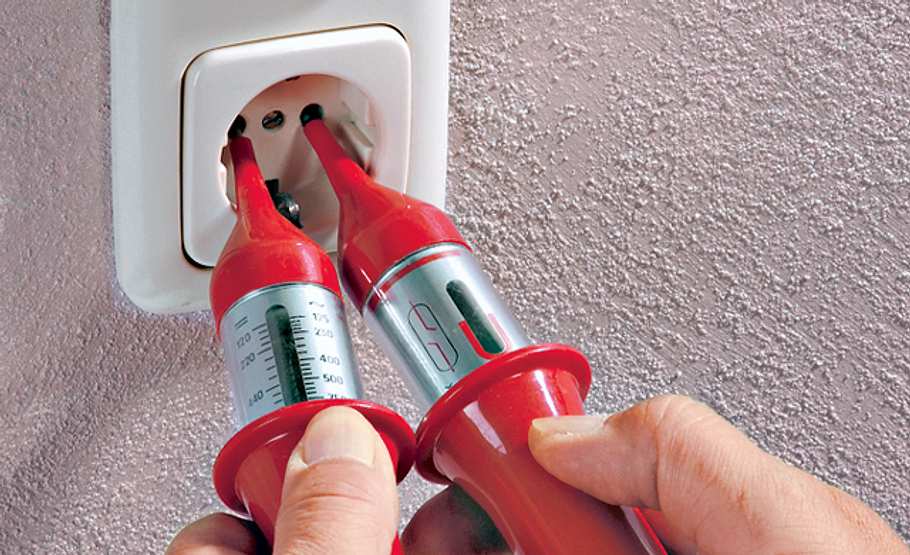

Vor jedem Eingriff in die Elektroinstallation müssen Sie den betreffenden Stromkreis stromlos machen und die Spannungsfreiheit danach mit einem geeigneten Messgerät kontrollieren. Vorsicht bei raumübergreifenden Installationen: Oft werden Küche oder Flur von einem Schalter im Flur bedient – dann muss unbedingt auch dieser Stromkreis abgeschaltet werden. Messen Sie zunächst nicht zugängliche Leiter später unbedingt nach, bevor Sie Leiter abziehen – in unserem Beispiel also die Anschlüsse des Schalters. Wichtig: Spannungsfreiheit stets vor Beginn der Arbeiten kontrollieren – am besten wie hier mit einem Duspol.

Blenden abschrauben

Lichtschalter anklemmen

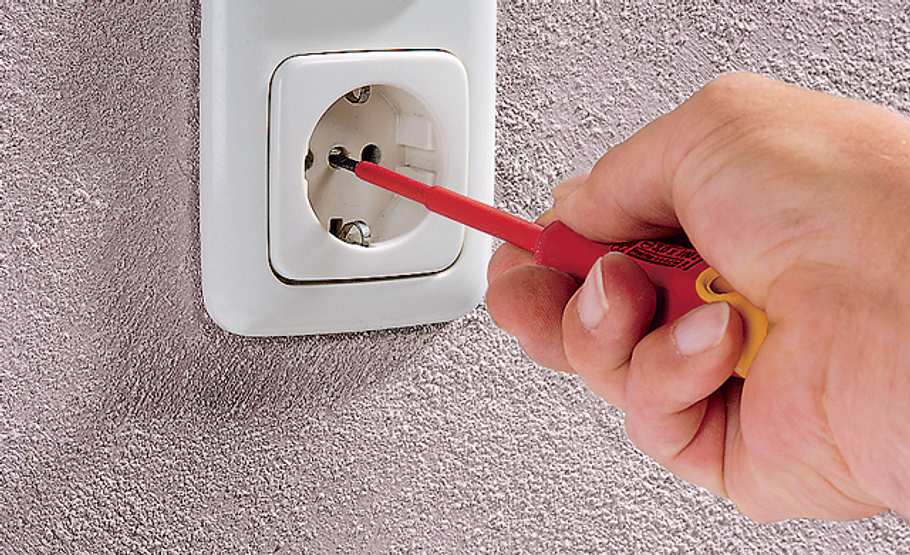

Nach der Freimessung zunächst die Blenden der Steckdose – soweit möglich – abschrauben.

Lichtschalter abhebeln

Lichtschalter anklemmen

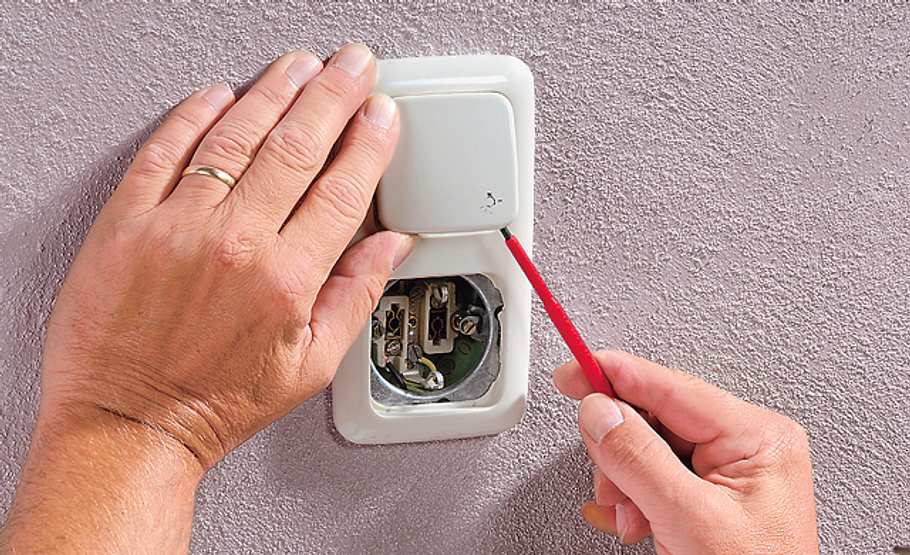

An Schalterblenden die Kappe der Wippe vorsichtig abhebeln. Notfalls mit Schraubendreher nachhelfen.

Rahmen demontieren

Lichtschalter anklemmen

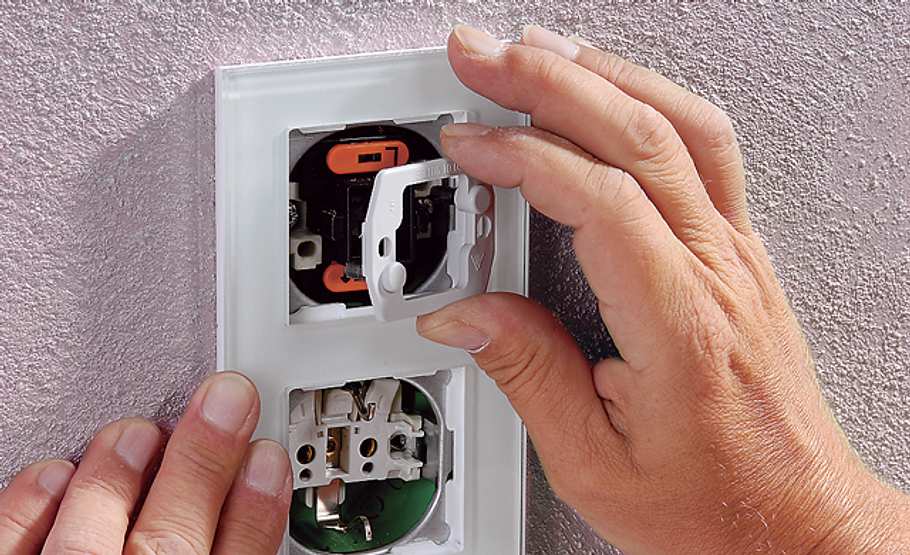

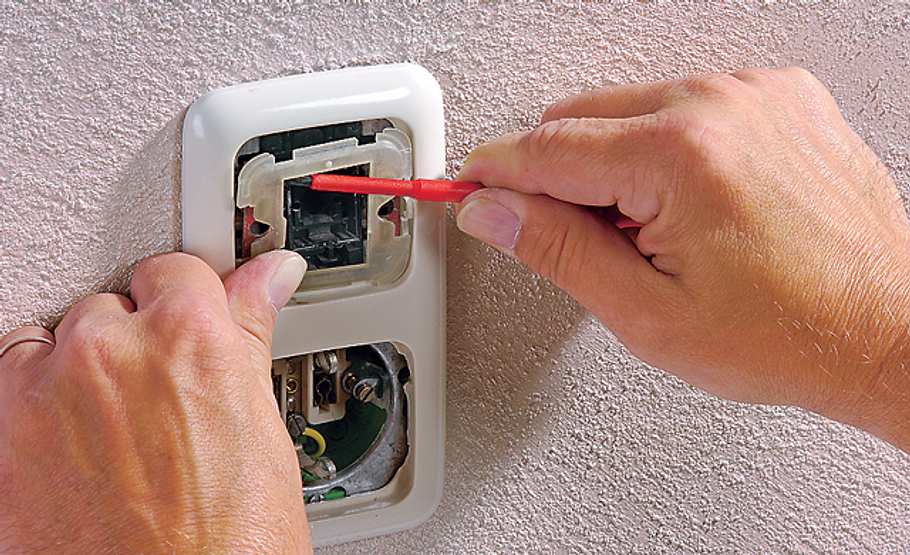

Meist hält eine zusätzliche Klemme den Rahmen (von Lichtschaltern) – diesen auch abziehen oder abhebeln.

Einbaugeräte abklemmen

Lichtschalter anklemmen

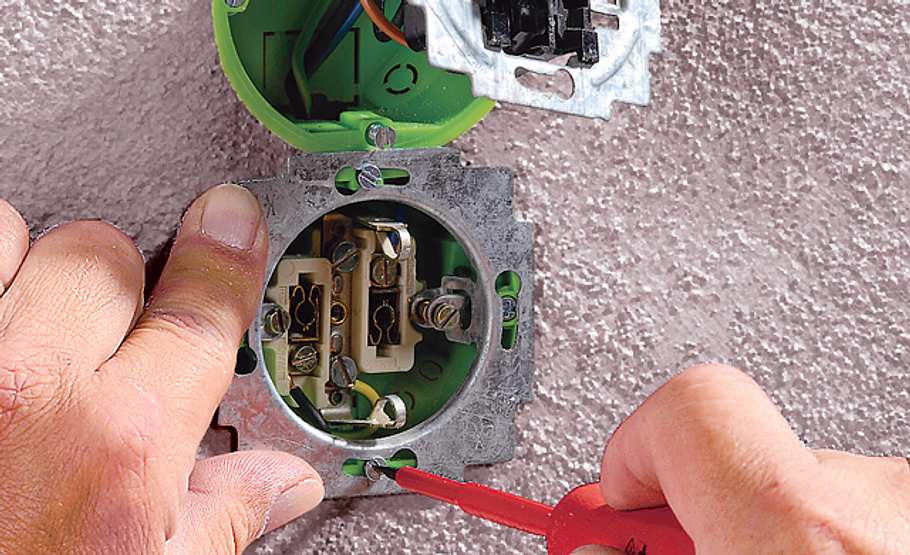

Beim Designwechsel müssen auch die Einbaugeräte gewechselt werden – dazu Montageschrauben der Hohlwanddose (oder der Unterputzdosen bei Massivwänden) lösen.

Steckdose abklemmen

Lichtschalter anklemmen

Alte Einbaugeräte wurden mit Schraubklemmen angeschlossen, auch hier braucht man den Schraubendreher.

Spannungsfrei arbeiten

Lichtschalter anklemmen

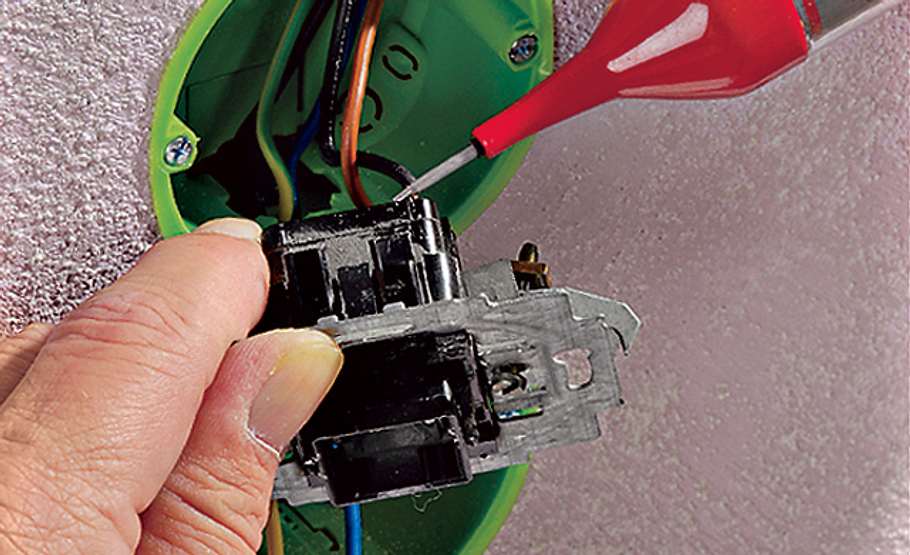

Bislang nicht zugängliche Leiter nun vor der Demontage auf Spannungsfreiheit kontrollieren!

Adern anschließen

Lichtschalter anklemmen

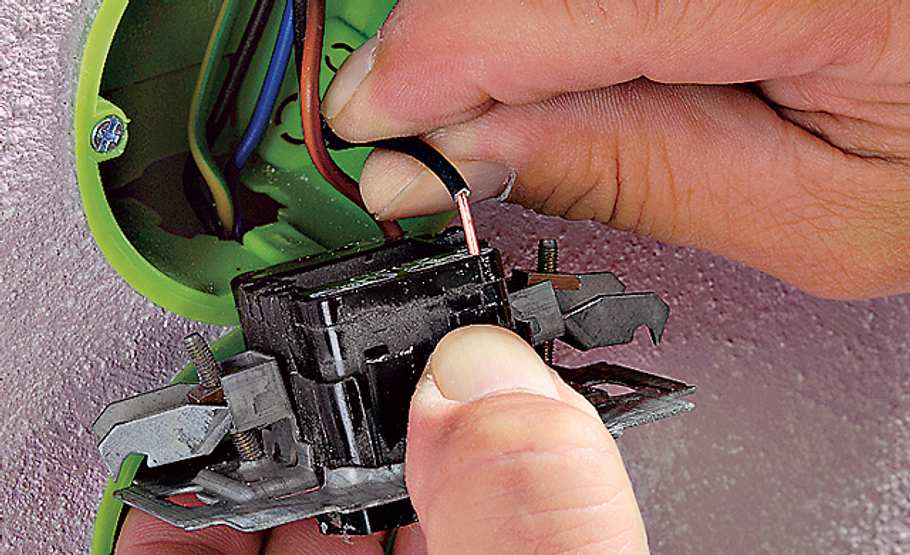

Gesteckte Adern können durch Druck auf den Entsicherungshebel gelöst und abgezogen werden. So ist es ganz einfach, eine Steckdose anzuschließen.

Adern abisolieren

Lichtschalter anklemmen

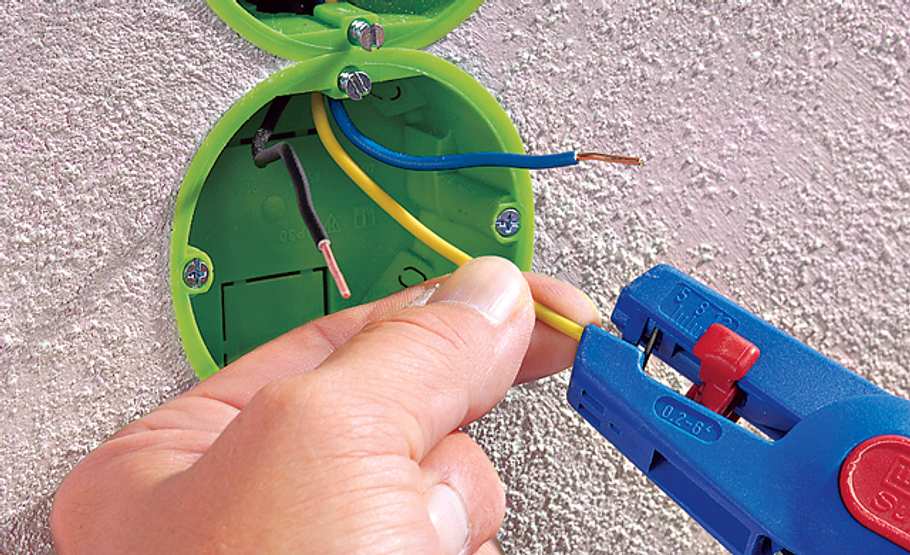

Adern der zuvor geschraubten Anschlüsse müssen in der Regel etwas weiter (ca. 7 mm) abisoliert werden.

Lichtschalter anschließen

Lichtschalter anklemmen

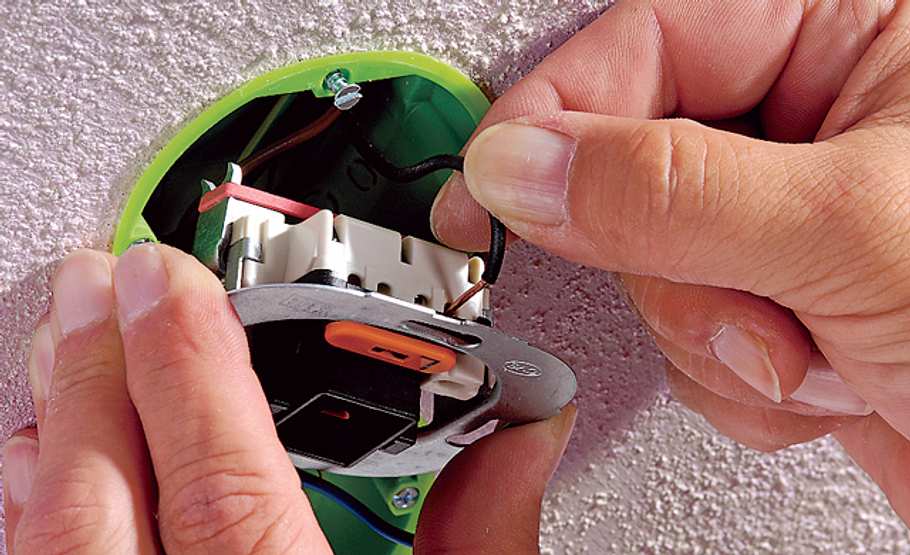

Neuen Lichtschalter anschließen, dazu die Phase in den mit „L“ bezeichneten Klemmanschluss einführen.

Einbaugeräte: Ausschalter oder Wechselschalter

Lichtschalter anklemmen

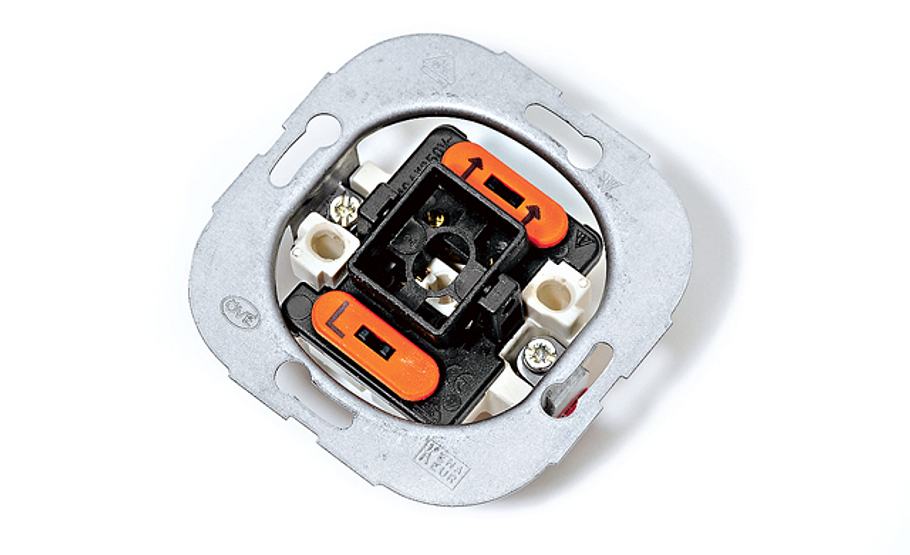

PRAXISTIPP: Die früher übliche Trennung zwischen Einbaugeräten als Ausschalter oder Wechselschalter ist passé, alle heute verkauften Schalter-Doseneinsätze sind für beide Funktionen verwendbar. Dabei wird die Phase stets an den mit „L“ bezeichneten Eingang angeschlossen, der Schaltdraht kommt bei einer Ausschaltung an einen der beiden mit Pfeilen bezeichneten Ausgänge. Bei einer Wechselschaltung wird auch der zweite Pfeil-Anschluss belegt. Ist der Schalter beleuchtet, muss außerdem ein Neutralleiter an die dann vorhandene „N“-Klemme angeschlossen werden. Mit so einem heute üblichen Einbauschalter können auch Wechselschaltungen realisiert werden.

Steckdose anschließen

Lichtschalter anklemmen

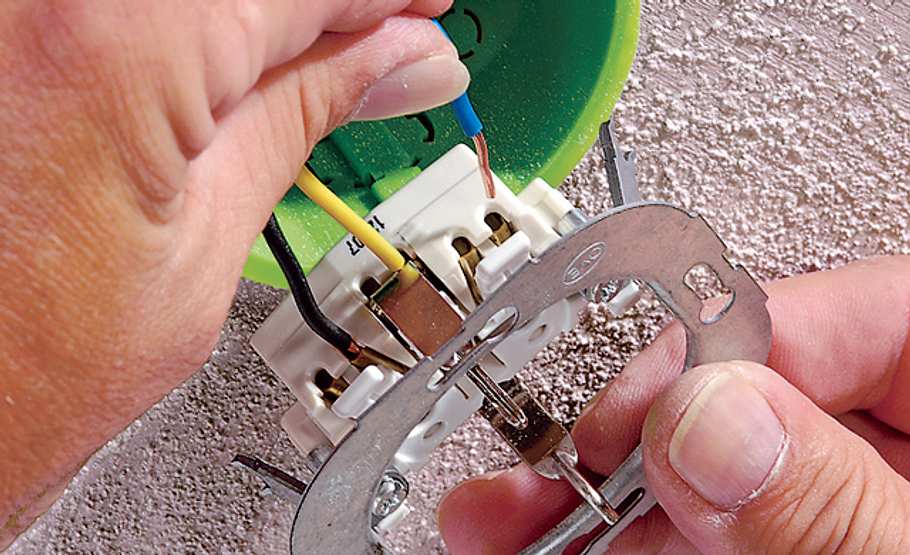

An der Steckdose gehört der grün-gelbe Schutzleiter an die mittleren Klemmanschlüsse des Schutzkontaktes.

Blende montieren

Lichtschalter anklemmen

Nun noch die Geräte an den Dosenklemmen mit den Einbaudosen verschrauben und den Rahmen mit Klemmdeckel für den Lichtschalter sichern.

Abdeckung befestigen

Lichtschalter anklemmen

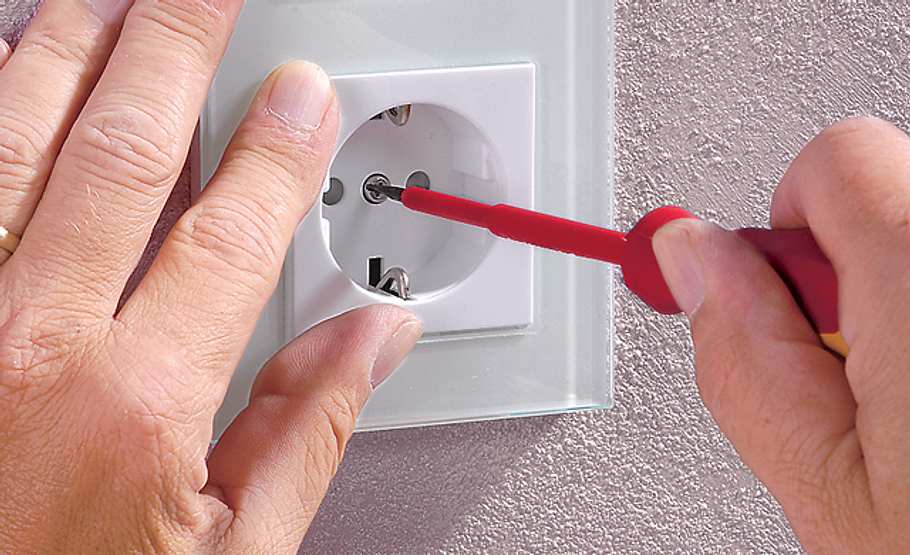

Schließlich die Abdeckung der Steckdose festschrauben – dabei auf den richtigen Sitz des Rahmens achten!

Steckdose und Lichtschalter einbauen

Lichtschalter anklemmen

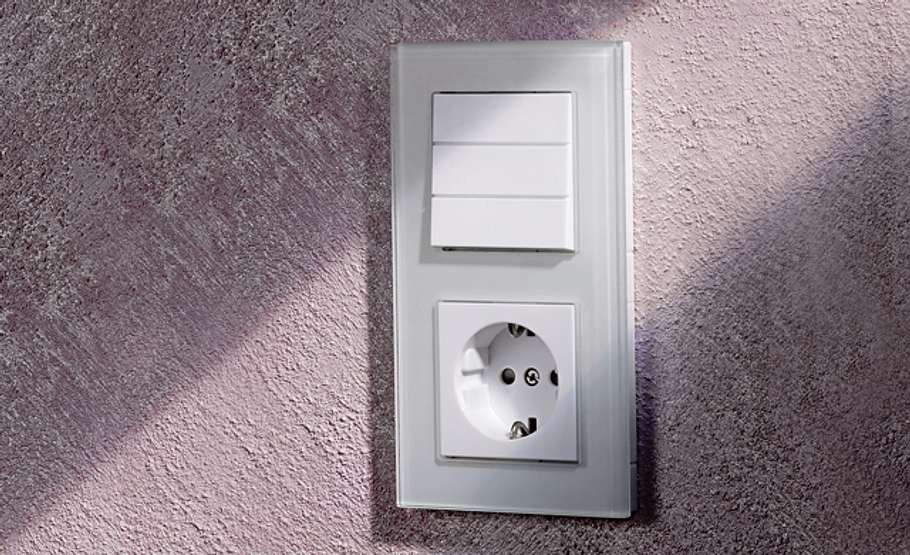

Fertig! Sicherung wieder einschalten und Steckdose mit Messgerät auf korrekte Funktion prüfen.

Folgen Sie unserer Schritt-für-Schritt-Anleitung und Sie können selbst erfolgreich kleine Elektroinstallationen durchführen, z. B. einen Lichtschalter einbauen und den Schalter anschließen. Was beim Wechseln der Schalter zu beachten ist, erfahren Sie hier in unserer detaillierten Anleitung Schritt für Schritt.

Lichtschalter wechseln – Sicherheit first!

Der nachträgliche Einbau oder Wechsel eines Lichtschalters ist auch vom Heimwerker zu leisten: Wenn Sie die allgemeinen Sicherheitshinweise für Arbeiten am Stromnetz beachten, die Leitung auf Spannungsfreiheit prüfen und den Sicherungskasten vor unbefugtem Zugriff schützen, können Sie selbst einen Lichtschalter anschließen.

Video Platzhalter
Video: Xcel Produktion

Wer darf Lichtschalter wechseln?

Beim Tapezieren hat wohl jeder Heimwerker schon einmal die Steckdosenabdeckung entfernt oder den alten Schalter abmontiert, um Kippschalter und Gehäuse vor Kleister und Wandfarbe zu schützen. Auch das Ersetzen von alten, verkratzten oder aus der Mode gekommenen Modellen kann jeder selbst erledigen. Ein neues Schalter-Gehäuse einzubauen, geht schnell und gefahrlos (sofern die Sicherung rausgedreht wurde).

Wichtig: Prinzipiell ist auch der Austausch der Schaltertechnik kein Hexenwerk, darf aber rein rechtlich nur von zertifizierten Elektrobetrieben durchgeführt werden, weil es sich – wie auch beim Einbau von Steckdosen – um einen Eingriff in die Elektroinstallation des Hauses handelt, die nach §13 NAV nur von ausgebildeten Elektrikern durchgeführt werden dürfen. Zudem sind bei der Arbeit mit elektrischem Strom viel Fachwissen und Sorgfalt nötig, damit (ggf. fehlerhafte) Arbeiten an elektrischen Anlagen auch langfristig nicht zu Gefahren für Mensch und Immobilie führen.

Lichtschalter austauschen – so geht's

Die Abdeckung des Schalters auszutauschen ist in wenigen Sekunden erledigt. Mehr Sorgfalt erfordert es auch den elektrischen Schalter zu wechseln. Im Folgenden haben wir zusammengetragen, welche Arbeiten beim Lichtschalter-Austausch regelmäßig anfallen:

  • Sicherung herausdrehen und Spannungsfreiheit überprüfen!
  • Die Wipp-Abdeckung vom alten Lichtschalter vorsichtig mit einem Schraubendreher abhebeln.
  • Auch die nun sichtbare Klemme vom Lichtschalter entfernen und Schaltereinheit vorsichtig aus der Unterputz-Dose herausziehen.
  • Ggf. bislang nicht zugängliche potentiell stromführende Kabel erneut auf Spannungsfreiheit prüfen.
  • Dann Adern aus dem Schalter-Block herausziehen (ggf. sind vorher Schraubverdingungen zu lösen).
  • Neuen Schalter anschließen: Dabei auf Verteilung der Adern (schwarz, blau, grün-gelb achten!).
  • Details zur Verkabelung für Wechselschaltungen finden Sie in der Bildergalerie.
  • Jetzt Schaltereinheit wieder vorsichtig in die Unterputzdose einpassen und die Dosenklemmen festziehen.
  • Jetzt wird wieder die Lichtschalter-Abdeckung montiert – zuerst die Schalterklemme, dann der (neue) Rahmen, zuletzt der passende Kippschalter.
  • Probeweise wieder die Sicherung einschalten und Funktionstüchtigkeit des Schalters testen.

Praxistipp: Bei Auslösen des FI-Schutzschalters oder bei anderen Funktionsstörungen wieder Sicherung entfernen und Elektro-Handwerker für den Anschluss des Lichtschalters zu Rate ziehen.
In der Bildergalerie oben zeigen wir Schritt für Schritt, wie Sie einen einfachen Lichtschalter anschließen und wie Sie den Schalter nach dem Austausch wieder anklemmen >>

Keine Schaltstelle vorhanden? Wenn Sie einen Lichtschalter an Stellen nachrüsten wollen, wo gar keine Verkabelung vorliegt, sind Funkschalter eine gute Alternative. Das Video zeigt, wie Sie eine Deckenleuchte mit einem Funk-Lichtschalter nachrüsten:

Video Platzhalter
Video: Xcel Produktion

Welches Kabel für den Lichtschalter?

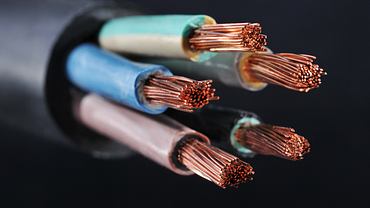

Als Leitung kommen bei einfachen Wechselschaltern meist dreiadrige NYM-Mantelleitungen zum Einsatz. Für komplexere Schaltpläne mit mehreren Schaltstellen braucht man fünfadrige Kabel.

Den braunen Draht oder das schwarze Kabel? Welcher Draht ist der Schutzleiter, welcher der Neutralleiter? Wie erkenne ich die korrespondierenden Drähte?
Wie beim Anschluss der Steckdose auch gilt auch beim Lichtschalter folgende Sortierung der Farben: Die Phase (auch Außenleiter genannt) ist meist das braune Kabel, das auch grau oder schwarz ummantelt sein kann, und trägt am Lichtschalter die Kennung "L". Der Nullleiter der Neutralleiter ist blau und wird logisch mit "N" abgekürzt. Einfach zu erkennen ist der grün-gelb ummantelte Schutzleiter – auch Erdung genannt.

Wie schließt man einen 2-poligen Wechselschalter an?

Der 2-polige Kippschalter kann einen elektrischen Verbraucher lediglich ein- oder ausschalten. Dieser Schalter hat nur zwei verschiedene Stellungen: an bzw. aus. Der Wechselschalter ist daher der Regelfall, um in Wohnräumen das Licht zu schalten. Pro Lampe ist je ein 2-poliger Kippschalter erforderlich.
Dafür ist der Anschluss von Kippschaltern mit bloß zwei Polen auch am leichtesten zu bewerkstelligen:

  • Der Wechselschalter ist der typische Lichtschalter zum Schalten von Deckenleuchten
  • Klemmen Sie den Strom ab für den betreffenden Schaltkreis (Sicherung raus!)
  • Spannungsfreiheit des Stromkreis unbedingt mit einem verlässlichen Phasenprüfer oder einem zweipoligen Spannungsprüfer (= Duspol) testen.
  • Isolieren Sie die Leiter-Enden ab und verbinden Sie die Adern der NYM-J Leitung mit dem Kippschalter.
  • Dabei wird die Phase (der schwarze Draht) meist an den mit "Klemme L" gekennzeichneten Eingang angeschlossen.
  • Früher wurden die Kabelenden meist per Schraubverbindung gesichert, heute übernehmen komfortable Klemmverbindungen zum Stecken die Fixierung.
  • Schaltung testen und Schalterabdeckung montieren.

Tipp: Ähnlich aufgebaut ist die sogenannte Taster-Schaltung. Sie ist ideal, wenn von mehreren Schaltstellen aus, dieselbe Leuchte geschaltet werden soll (etwa das Flutlicht von jeder Etage aus oder die Esstischleuchte vom Eingang zur Küche und zum Wohnzimmer, etc.).
Neben dem einfachen Ein-Aus-Schalter gibt es auch verschiedene Lichtschalter für eine Wechselschaltung, einen Kreuzschalter, den Serienschalter oder die sogenannte Wippe.

Wichtig bei allen Arbeiten an Lichtschaltern und Steckdosen ist zuerst die Sicherheit (Sicherung raus, Spannungsfreiheit kontrollieren!) und das dafür notwendige richtige Werkzeug! Denn auf die Messgeräte sollte man sich schließlich verlassen können und nicht blind dem "Lügenstift" vertrauen.

Ein kleines Set an Elektriker-Werkzeugen sollte daher jeder Heimwerker zu Hand haben, wenn die nächste Renovierung der Wohnung ansteht. Beachten Sie die Hinweise und Tipps, wenn Sie einen neuen Lichtschalter installieren. Klemmen Sie immer zuerst den Stromkreis ab. Den ersten Wechselschalter erfolgreich angeschlossen zu haben, macht Heimwerker stolz.
