Dimmer anschließen

Mit dem Dimmer regeln Sie die Beleuchtungsstärke individuell – so gelingt Ihnen der Einbau eines Dimmers. Der Wechsel eines üblichen Lichtschalters gegen einen Dimmer ist sehr einfach – jedenfalls dann, wenn die betreffende Leuchte nur von einer Stelle aus geschaltet wird.

(1/4)

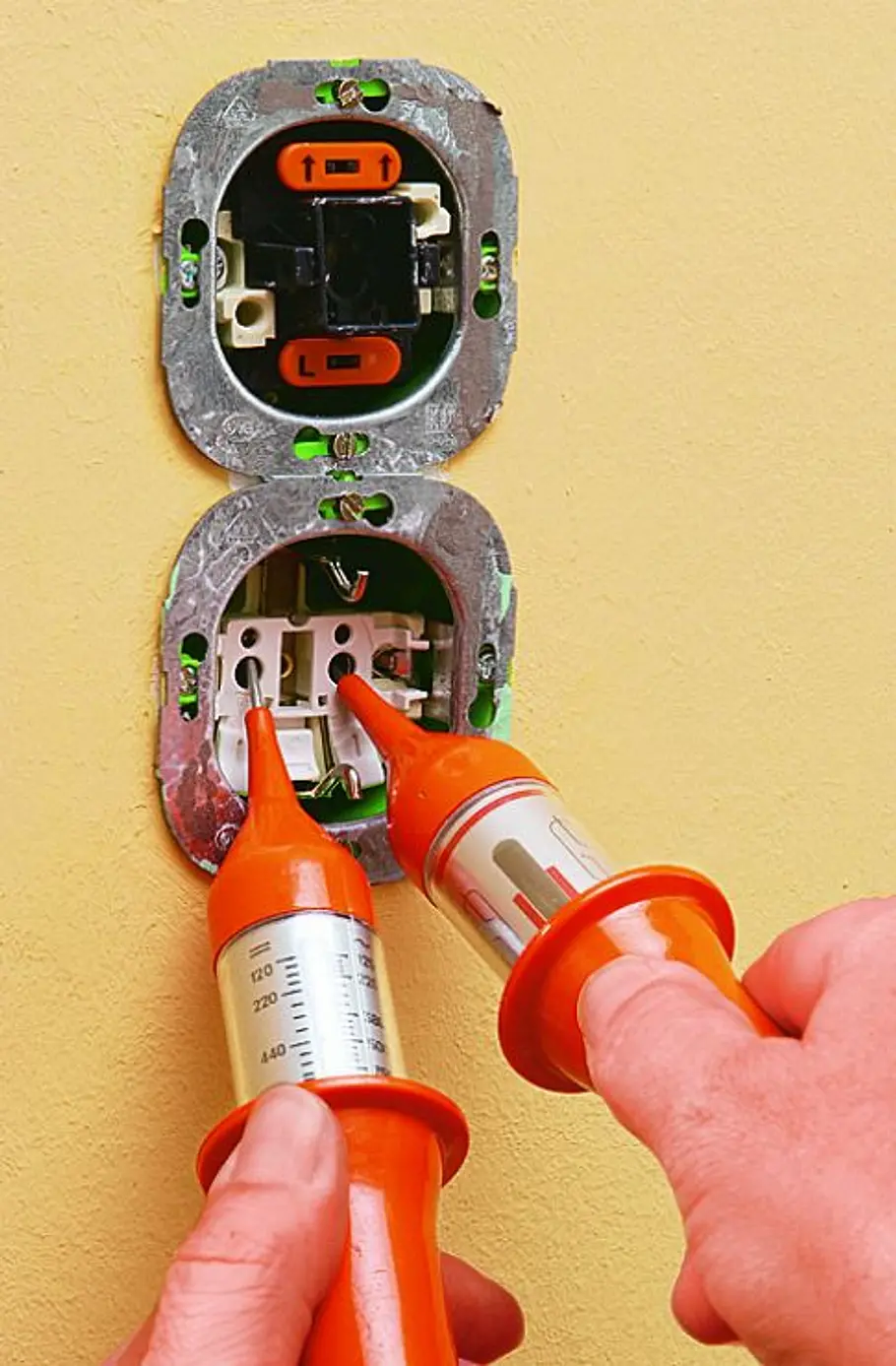

Dimmer selber einbauen: Schritt 1

Wie bei allen Installationsarbeiten müssen Sie zunächst den Stromkreis abschalten und ihn auf Spannungsfreiheit kontrollieren

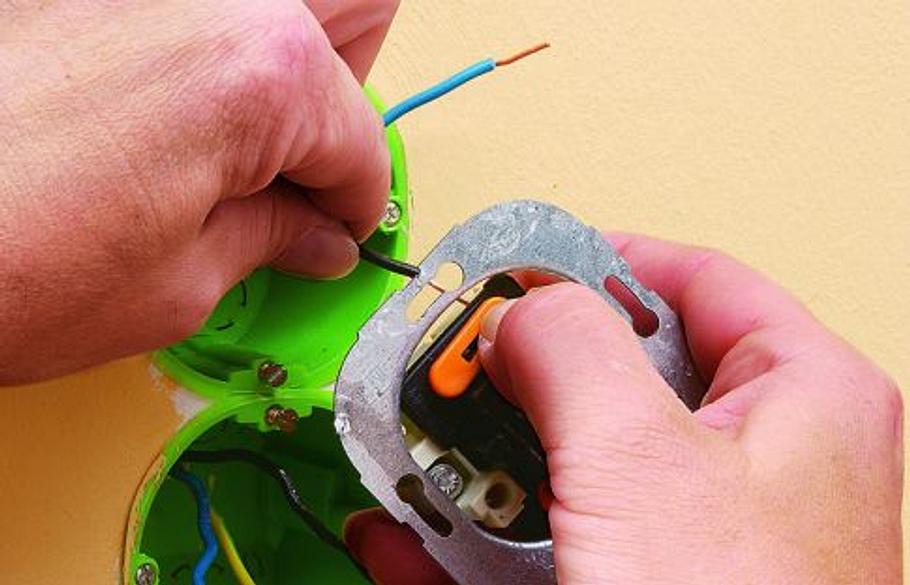

Dimmer selber einbauen: Schritt 2

Bauen Sie den Schalter aus und ziehen Sie die Anschlusskabel aus den Befestigungsklipsen heraus

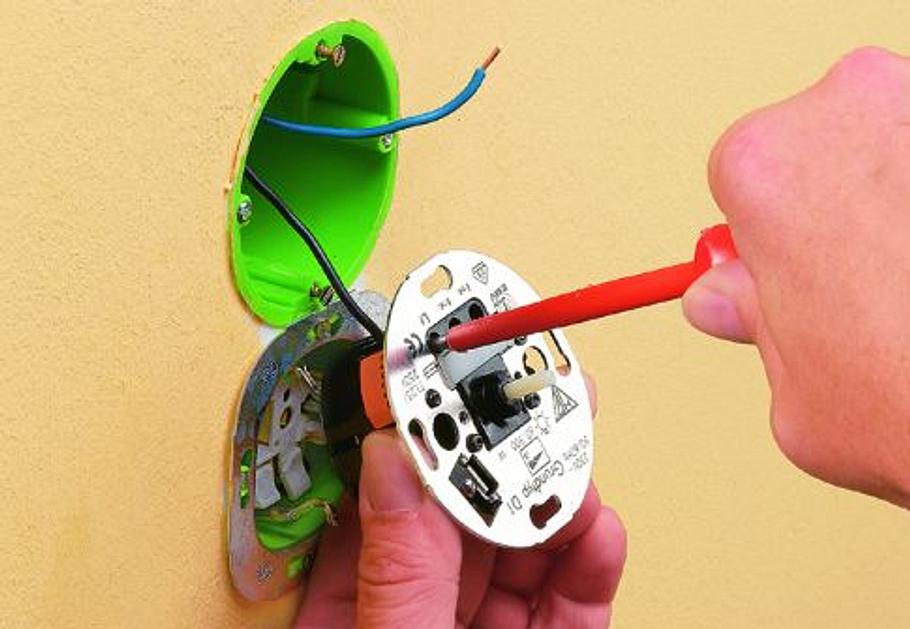

Dimmer selber einbauen: Schritt 3

Da der Dimmer Schraubklemmen hat, müssen die abisolierten Anschlüsse etwas gekürzt werden

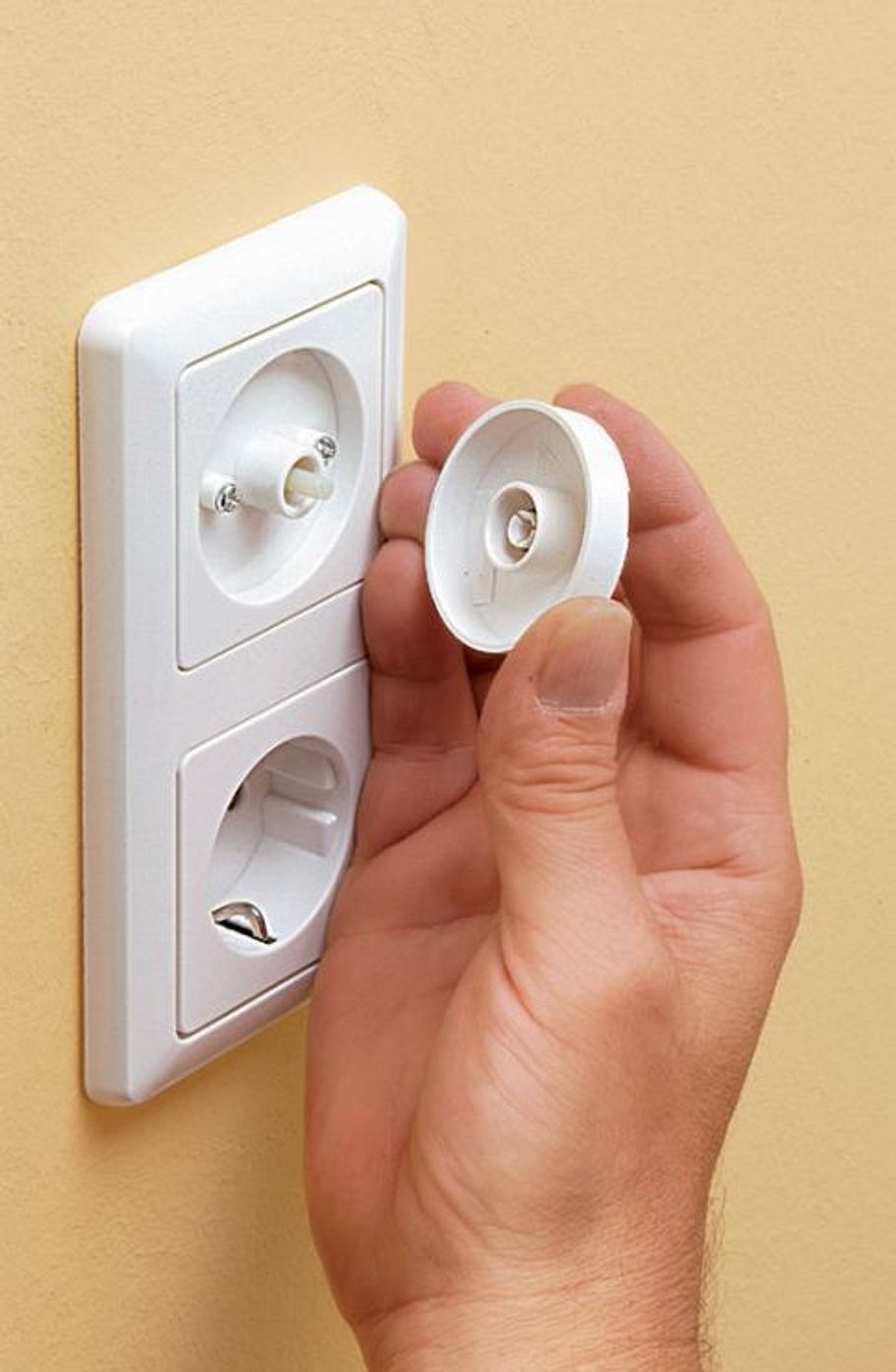

Dimmer selber einbauen: Schritt 4

Den Dimmer anschließen (großes Foto) und wieder einbauen. Zum Schluss die Dimmscheibe aufstecken

In dieser Anleitung erfahren Sie Schritt für Schritt, wie Sie einen Dimmer anschließen. Der Dimmer wird einfach in die Hohldose eingebaut – aber Achtung: Nicht jedes Leuchtmittel ist für die Steuerung per Dimmer geeignet!

Wichtig ist es, den richtigen Dimmer zu kaufen, denn je nach Leuchtentyp sind verschiedene Dimmertypen notwendig. Die Basisausführung ist für den Betrieb von Glühlampen gedacht. Für Energiesparleuchten, Leuchtstoffröhren und Niedervolt-Leuchten gibt es besondere Ausführungen. Beachten Sie außerdem, dass die maximale Belastbarkeit den angeschlossenen Leuchtmitteln entspricht.

Dimmer einbauen

Schalten Sie zunächst die Sicherung des betreffenden Stromkreises ab. Prüfen Sie dann vor Ausbau des Schalters die Spannungsfreiheit mit einem 2-poligen Spannungsprüfer, bevor Sie die Adern berühren. In der Schalterdose finden Sie in der Regel eine dreiadrige Leitung vor.

Arbeit am Stromnetz

JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Für die Arbeit an Installationen sollten Sie sich einen 2-poligen Spannungsprüfer zulegen. Mit diesem aus zwei mit einer Leitung verbundenen Messspitzen bestehenden Gerät können Sie prüfen, ob ein Stromkreis spannungsfrei ist. Bei der Überprüfung von Leitungsführungen oder der Kontrolle eventuell defekter Leitungen ist ein Durchgangsprüfer hilfreich. Wenn seine Anschlussleitungen verbunden werden, leuchtet eine Prüflampe auf. Arbeiten Sie jedoch niemals mit diesem Messgerät an spannungsführenden Leitungen! Achtung: Benutzen Sie dafür keinen Phasenprüfer (Spannungsprüfer in Schraubendreher-Form), da diese Geräte falsch anzeigen können – Elektriker nennen Phasenprüfer deshalb auch Lügenstift.
