Regenablauf für Terrasse bauen
Ein Wasserablauf führt anfallendes Regenwasser ab, ob auf der Terrasse oder in der Einfahrt. Unsere Anleitung zeigt den Einbau eines Punktablaufs.
Wasserablauf einbauen

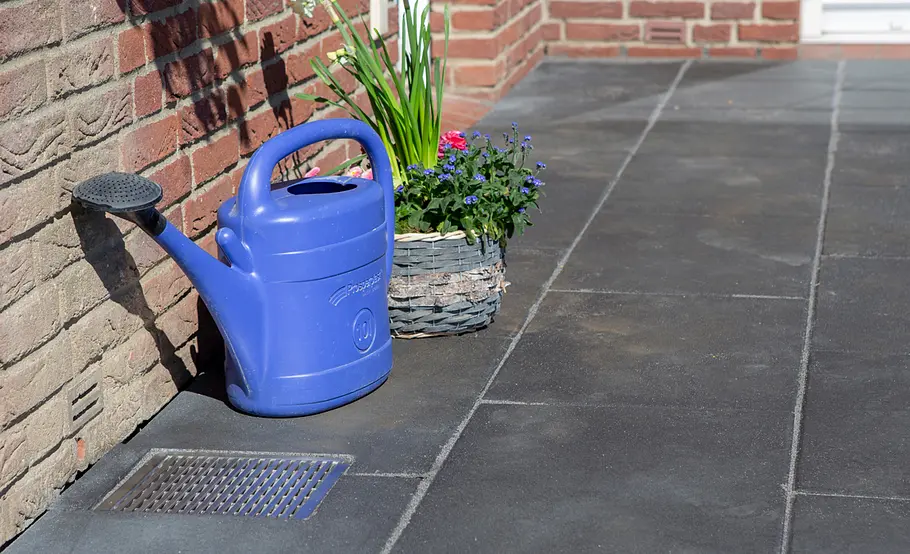

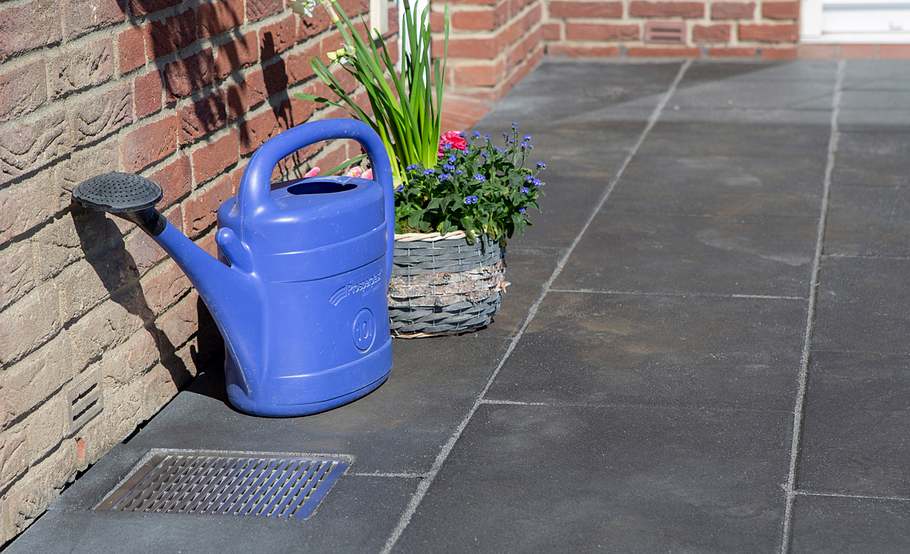

Eine Auswahl formschöner Roste deckt den Wasserablauf wunschgemäß ab.
Wasserablauf einbauen

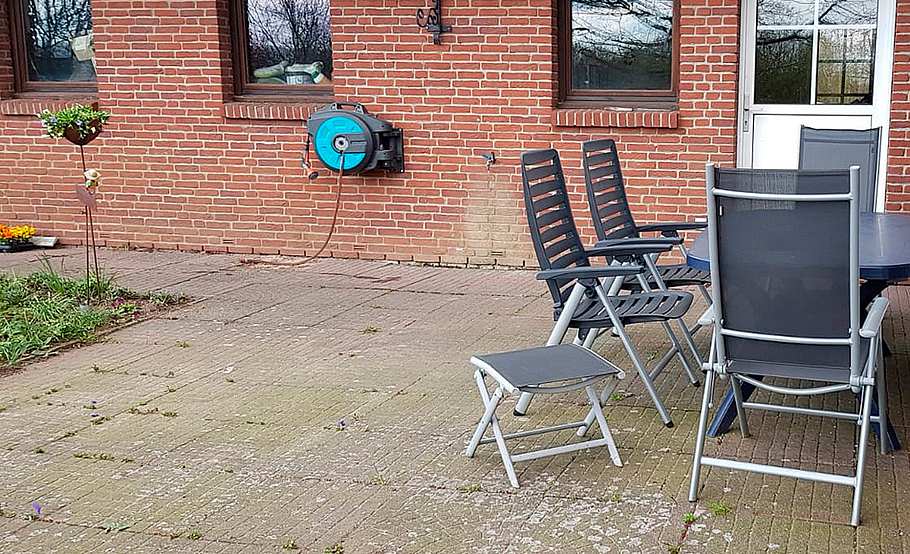

Vorher schoss Unkraut aus den Fugen des alten Pflasters, auch ein geregelter Regenwasserablauf fehlte – vor allem bei Starkregen ein Problem.
Wasserablauf einbauen
Zunächst das alte Pflaster aufnehmen, entweder nur im Bereich des neuen Ablaufs oder bei kompletter Erneuerung auf der ganzen Fläche. Dann die Pflasterbettung bis an den Ablaufpunkt heran vorbereiten.
Wasserablauf einbauen
Ist alles nach unten hin verdichtet, die obere Splittschicht glatt abziehen und die Pflasterung bis zum geplanten Ablauf vornehmen.
Wasserablauf einbauen

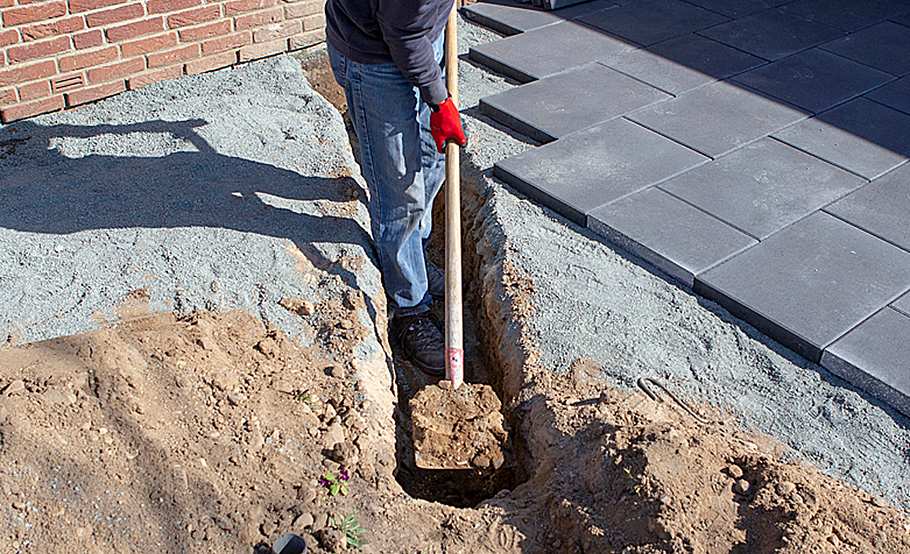

Vom Ablaufpunkt muss ein Rohr mit ca. zwei Prozent Gefälle Richtung Grundleitung verlegt werden. Schachten Sie entsprechend einen Graben aus.
Wasserablauf einbauen
Das Loch für den Wasserablauf muss 25 cm tiefer als der Ablauf sein, um darin noch eine Bettung anzulegen. Berücksichtigen Sie auch, dass die Oberkante des Ablaufs bzw. Rostes ein paar Millimeter unterhalb der Pflasteroberfläche liegen muss – die sich wiederum absenken kann.
Wasserablauf einbauen

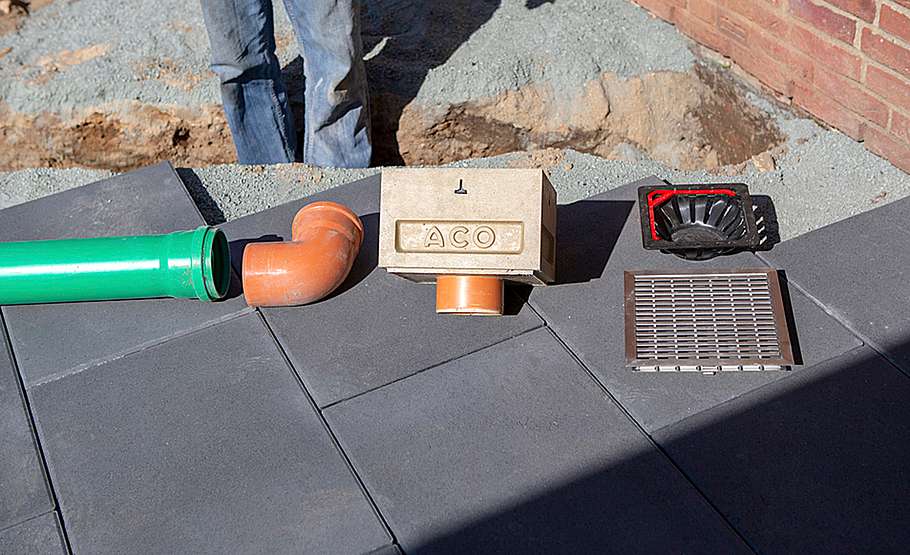

Der hier verbaute Ablaufkörper Flach weist nach unten hin einen Stutzen zum Anschluss an ein KG-Rohr auf. Das Anschlussrohr entsprechend tief verlegen und mit einem 90-Grad-Bogenstück versehen.
Wasserablauf einbauen

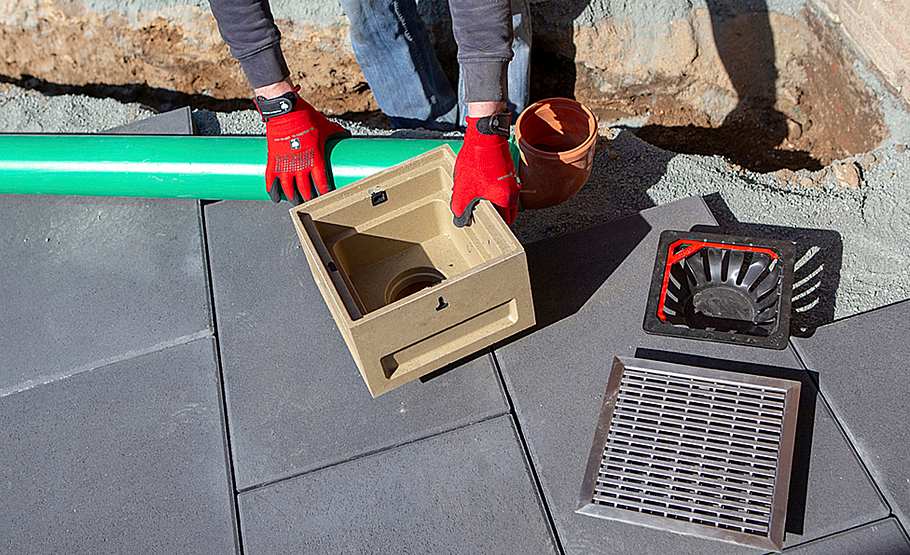

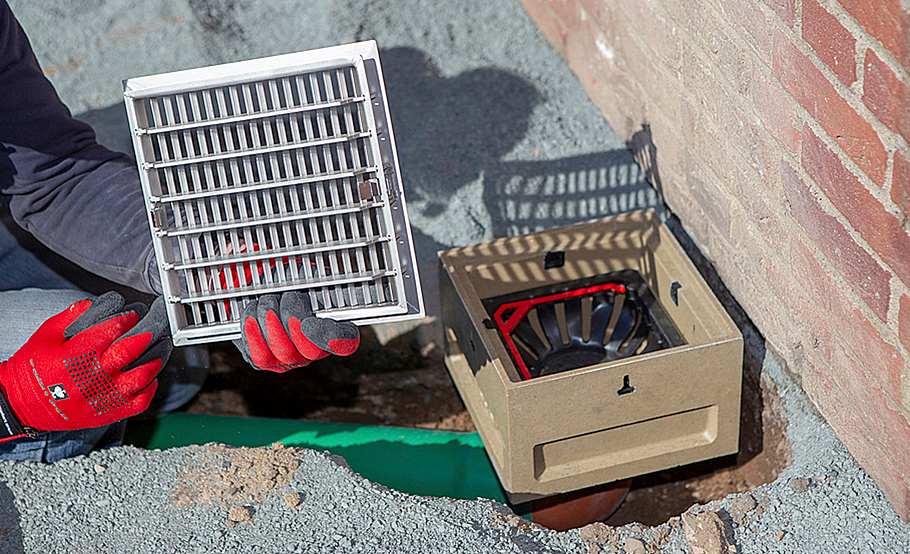

Dann den Rost und den Laubfang entnehmen.
Wasserablauf einbauen

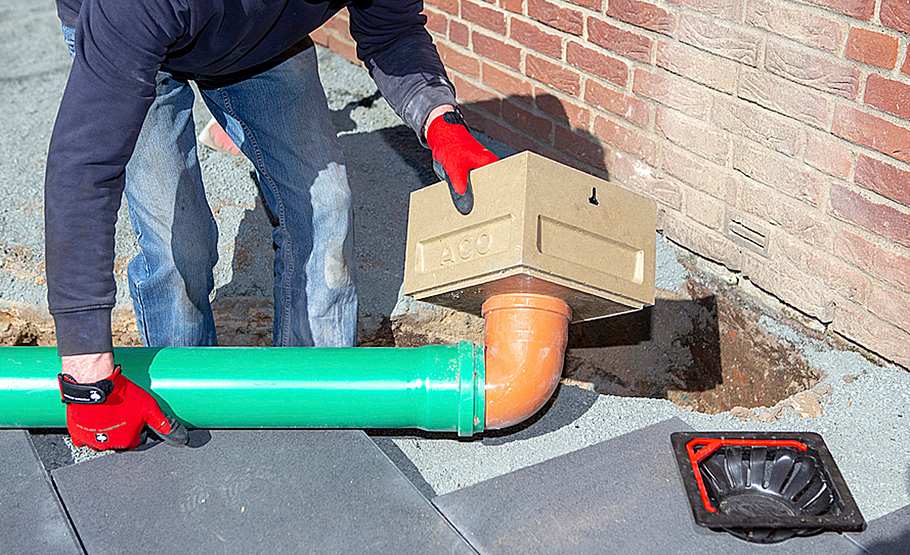

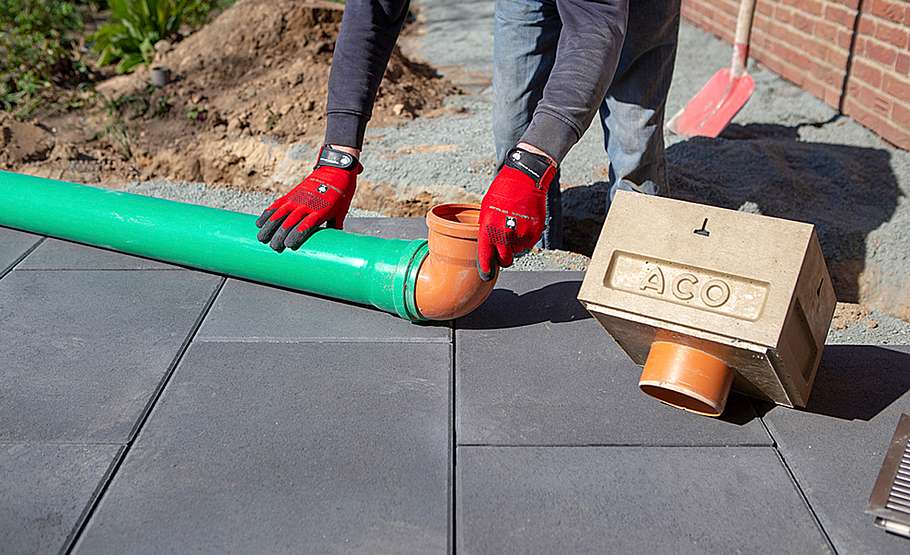

Den Ablaufkörper nun mit der Rohrstrecke verbinden. Die Lippendichtungen erlauben ein einfaches Zusammenstecken.
Wasserablauf einbauen
Platzieren Sie Rohrstrecke und Ablauf in ein verdichtetes Sand-Kies-Gemisch und setzen Sie den Laubfangeimer wieder ein.
Wasserablauf einbauen
Legen Sie dann noch den Abdeckrost auf, bevor Sie den Ablauf genau ausrichten.
Wasserablauf einbauen

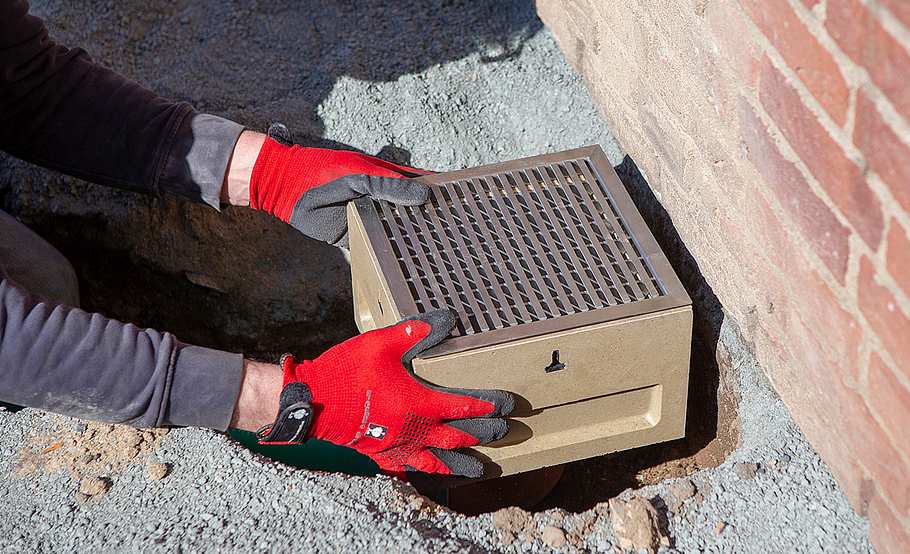

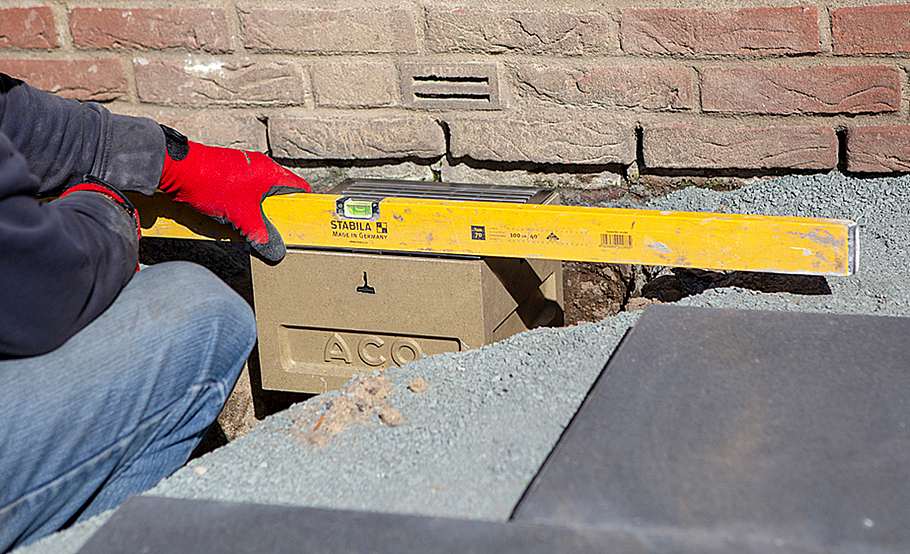

Die Rostoberkante muss 3 bis 5 mm unterhalb der Pflasterung liegen. Mittels Wasserwaage lässt sich der Ablauf ausrichten.
Wasserablauf einbauen

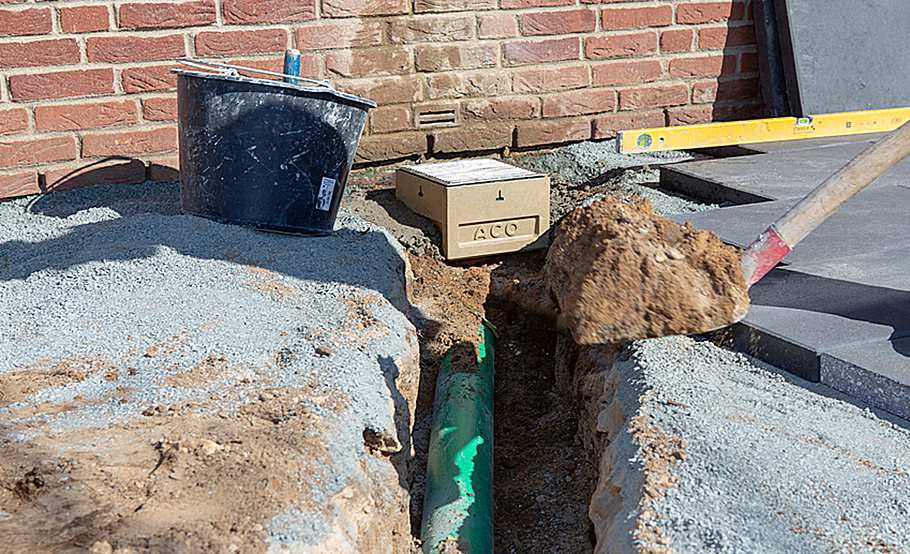

Füllen Sie den Graben oberhalb der Rohrstrecke wieder mit Kies-Sand-Gemisch sowie darüber Erdreich bzw. Aushub auf.
Wasserablauf einbauen

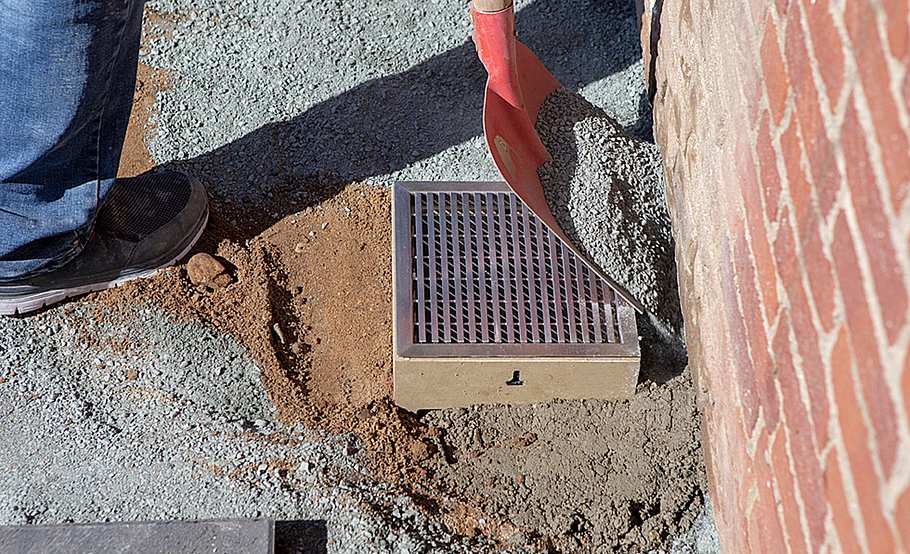

Auch rund um den Ablauf mit Aushub auffüllen. Auf belasteten Flächen allerdings, z. B. Auffahrten, den Ablauf in Beton betten.
Wasserablauf einbauen

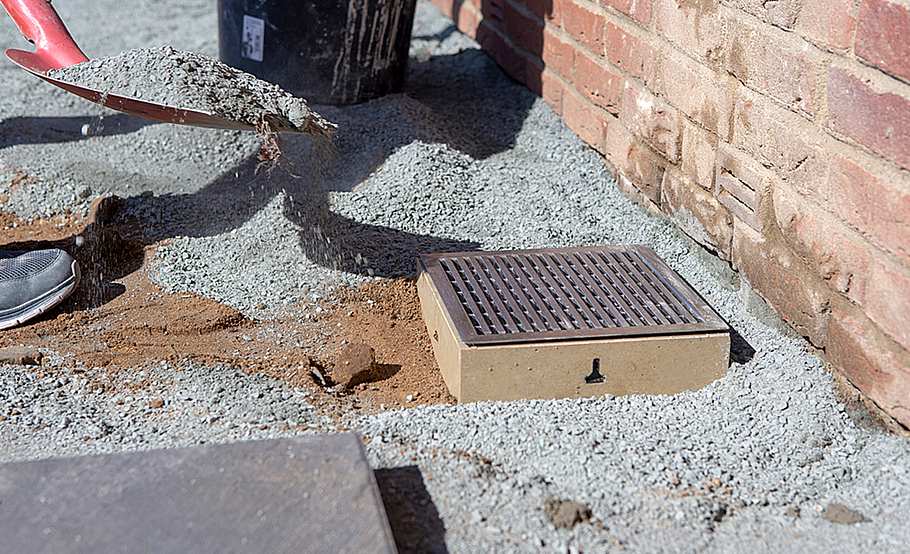

Dann mit einem Sand-Kies-Gemisch rundum auffüllen.
Wasserablauf einbauen

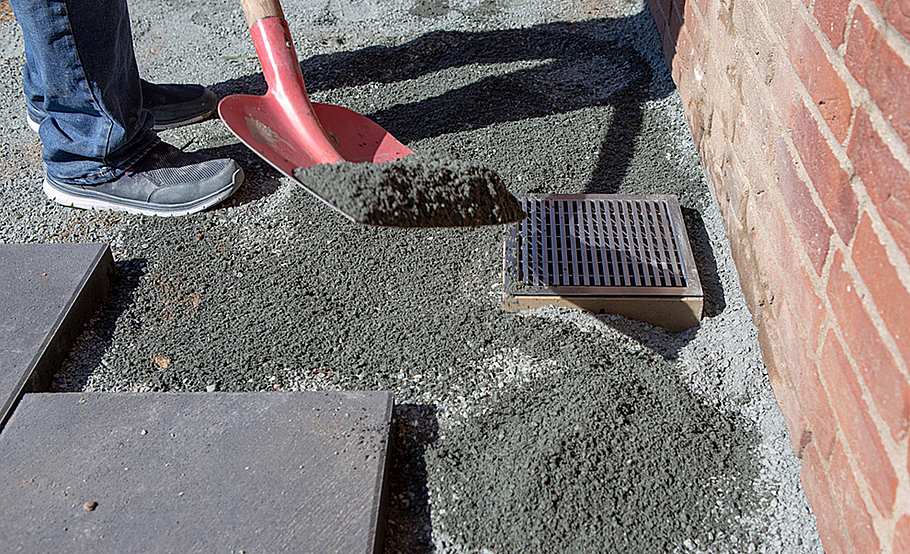

Zuoberst Splitt rund um den Ablauf und oberhalb des verfüllten Grabens als Pflasterbettung verteilen.
Wasserablauf einbauen

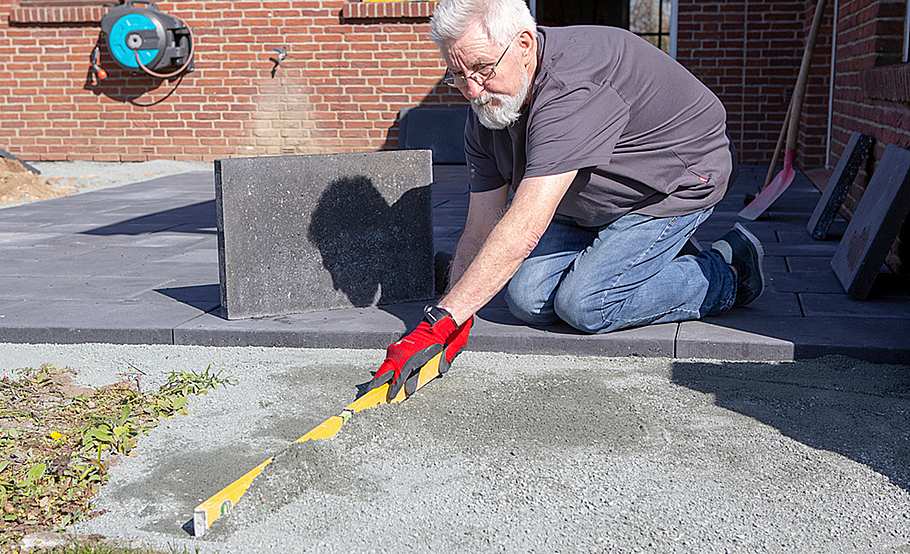

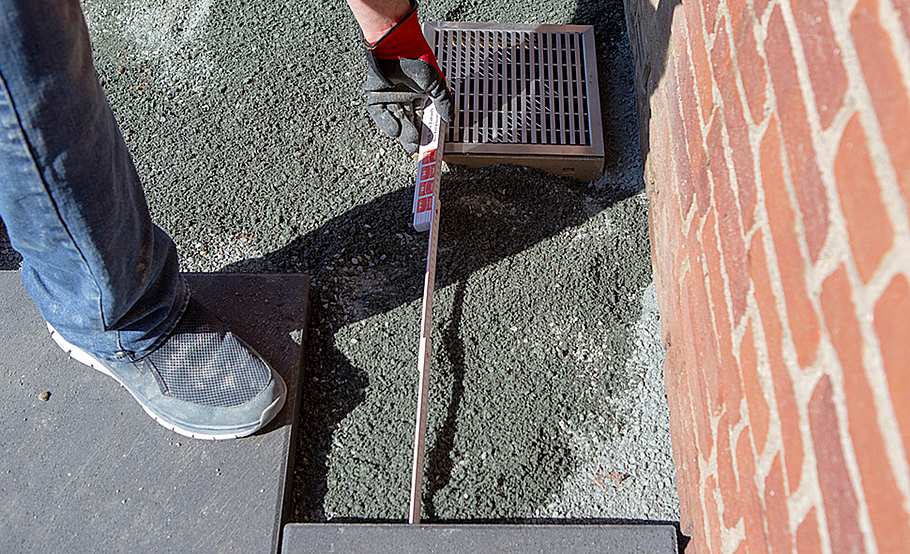

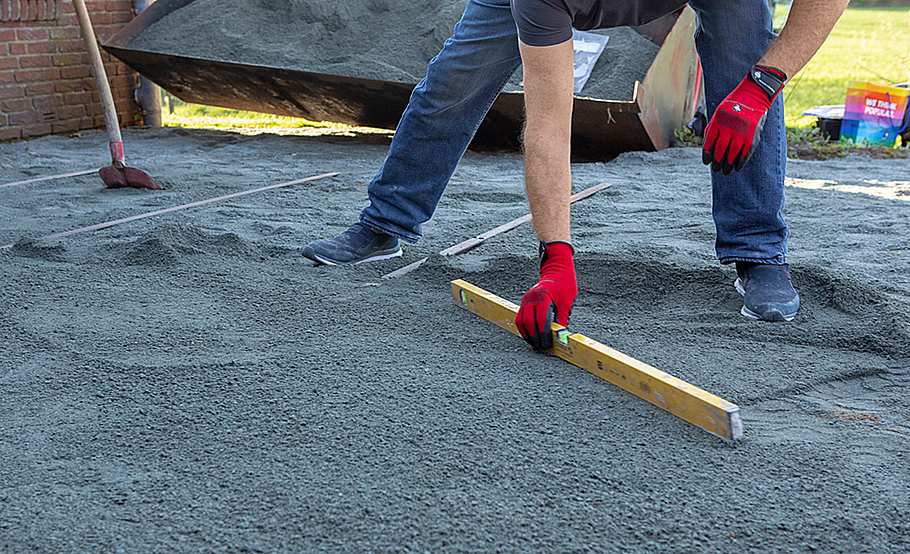

Überprüfen Sie regelmäßig die Höhe und ziehen die Bettung dann glatt ab.
Wasserablauf einbauen

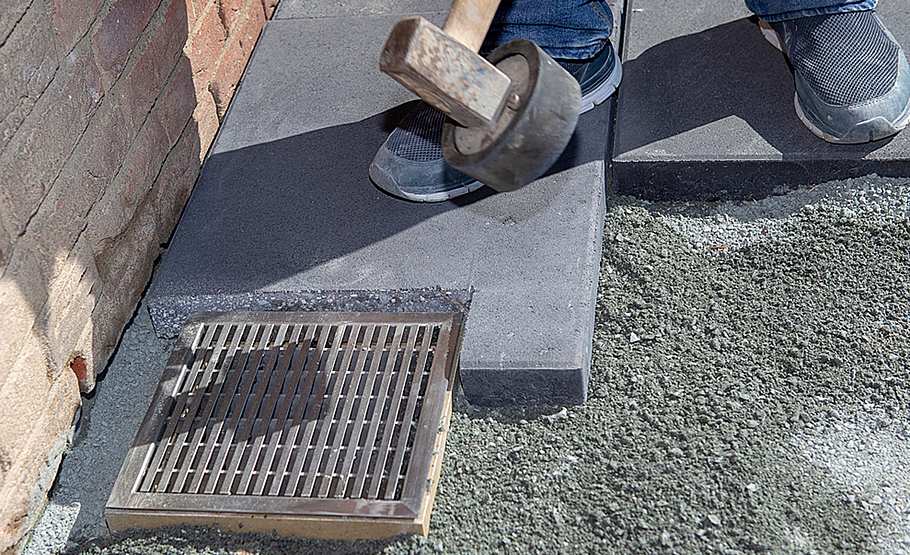

Jetzt die Terrassenplatten verlegen und mit einem Gummihammer anklopfen. Wie gesagt, muss der Rost 3 bis 5 mm unterhalb der Pflasterfläche liegen.
Wasserablauf einbauen

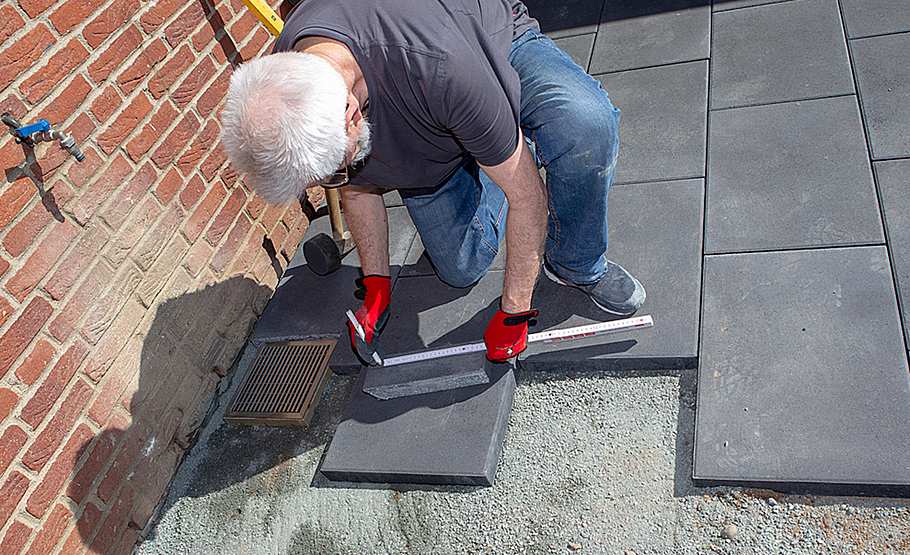

Eventuelle Plattenausschnitte anzeichnen und Zuschnitte vornehmen.
Wasserablauf einbauen
Hier passt am Ende alles sauber und akkurat zusammen.
Wasserablauf einbauen

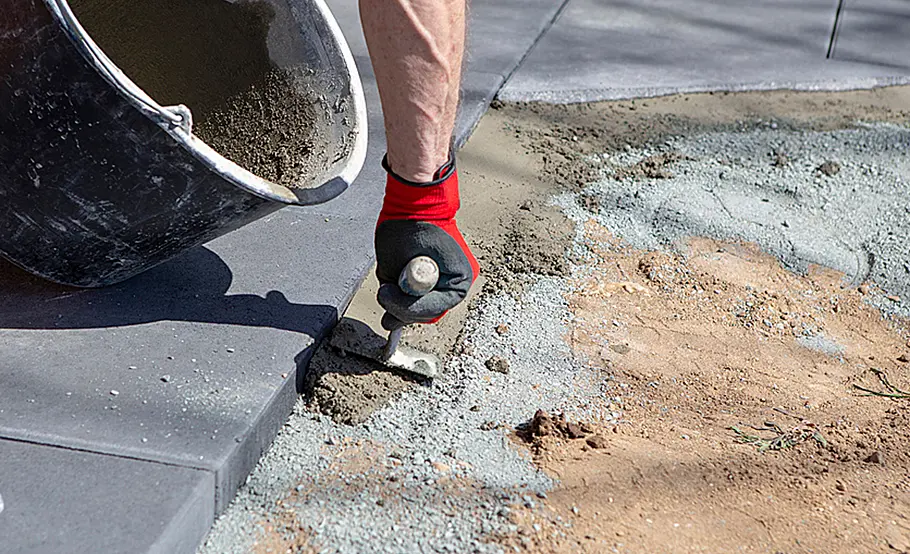

Zum Garten hin versieht man den Plattenrand mit etwas Beton als Stütze und Fixierung.
Wasserablauf einbauen

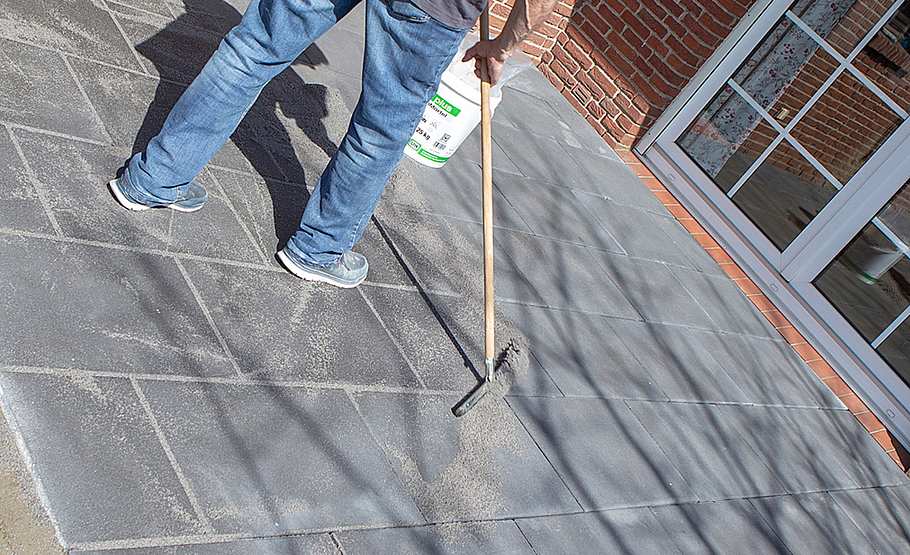

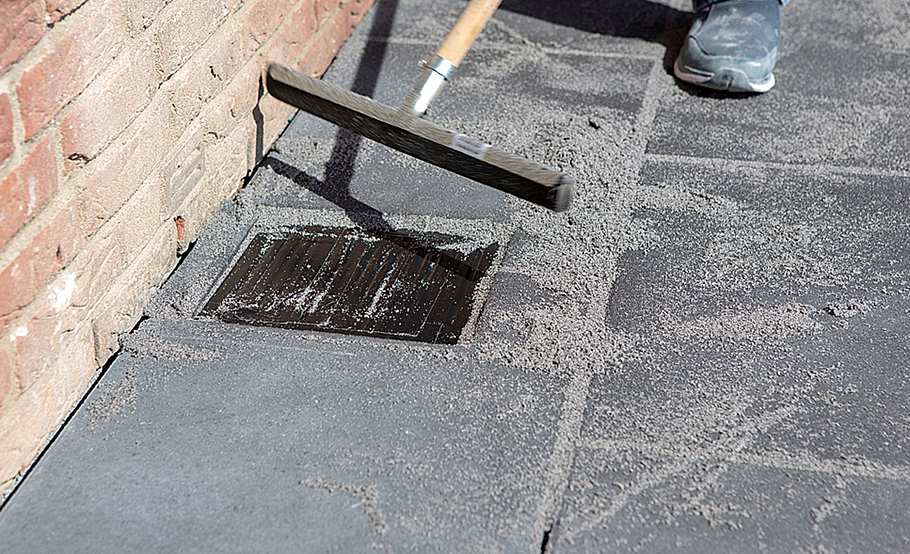

Fegen Sie abschließend geeignetes Fugenmaterial über die Pflasterfläche und füllen die Fugen damit auf.
Wasserablauf einbauen
Auch rund um den Ablauf Fugensand in die Fugen einfegen. Tipp: Den Rost kurz abkleben oder den Laubfangeimer z. B. mit Stoff auskleiden, damit der Fugensand nicht ins Rohr fallen kann.
Wasserablauf einbauen

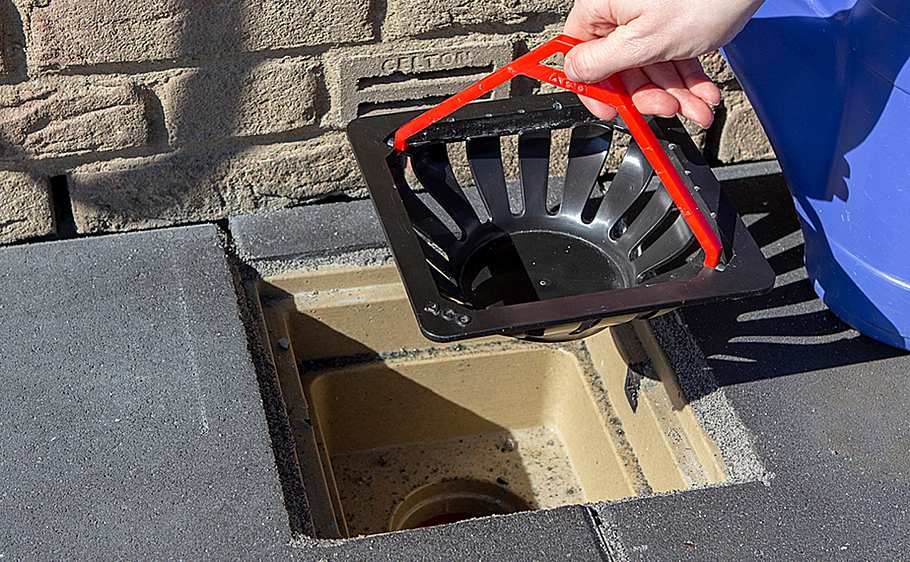

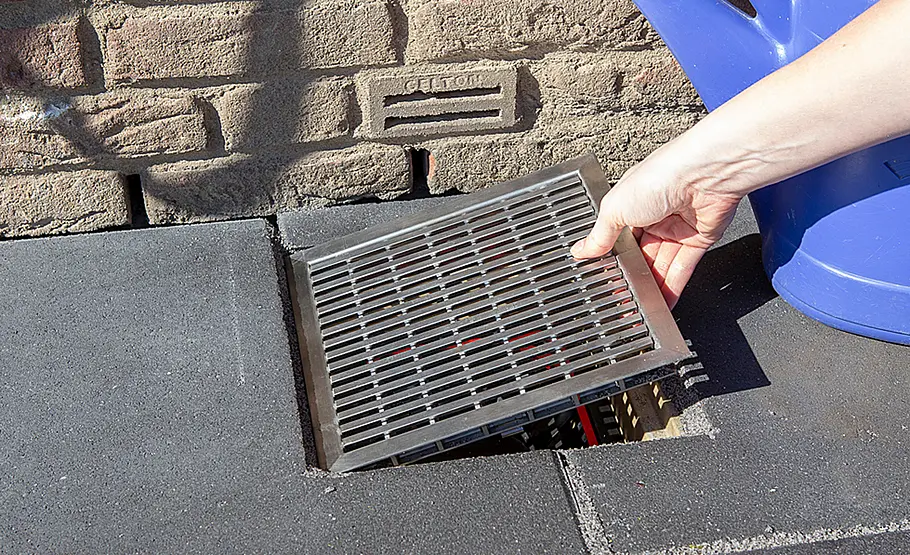

Den Randbereich mit dem Aufnehmer säubern. Dazu Rost und Laubfangeimer ggf. kurz entnehmen und auch innen etwas säubern und danach wieder einsetzen.
Wasserablauf einbauen

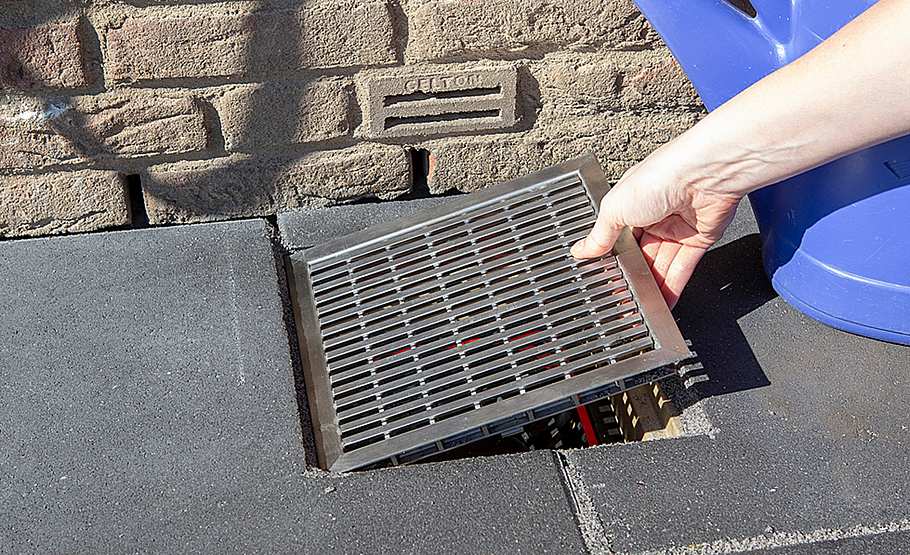

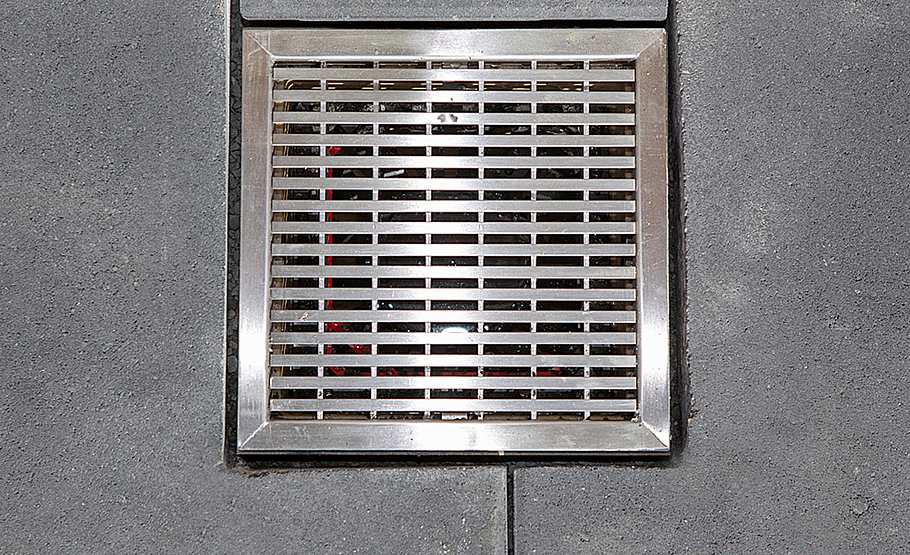

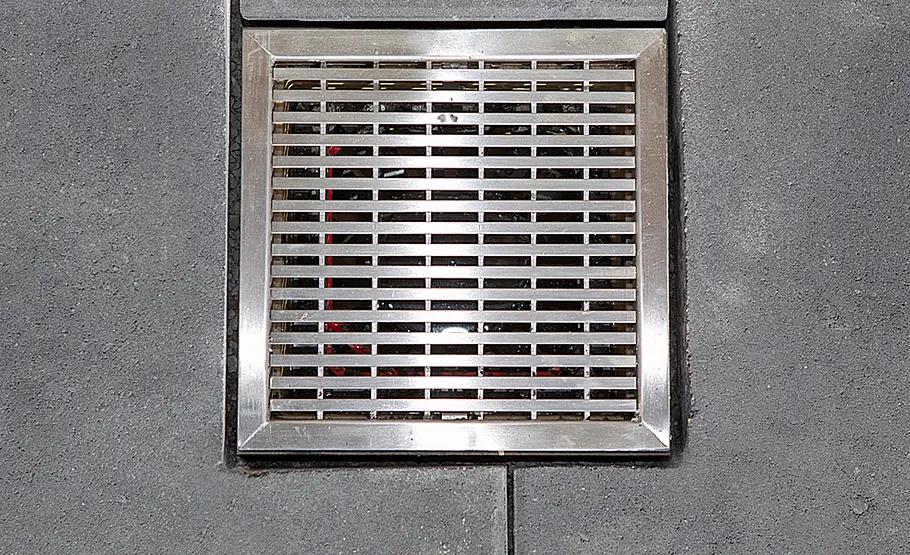

Es stehen ein Gussrost, ein Maschenrost aus verzinktem Stahl sowie ein Edelstahlrost mit Längsstäben wie hier im Bild zur Wahl.
Auf 40 Grad Celsius im Schatten folgen sintflutartige Regengüsse, mit denen so mancher Untergrund überfordert ist. Kein Wunder: Außer auf trockene Böden trifft der Regen oft auf versiegelte Flächen. Damit kein Wasser darauf stehen bleibt oder von dort ins Haus läuft, baut man an möglichst niedriger Stelle einen Wasserablauf ein. Häufig sind es Linienabläufe. Doch im Kellerabgang oder über Wasserzapfstellen ist selten Platz für ein langes Bauteil, noch dazu fällt es ggf. unschön ins Auge. Gleiches kann für Terrassen- oder Einfahrtbereiche gelten, wo sich auch aus optischen Gründen ein kleiner Punktablauf anbietet. Dieser führt die anfallenden Regenmassen zielgerichtet der Kanalisation zu.
Anleitung: Wasserablauf bauen
Es muss also ein Anschluss an die Grundleitung erfolgen, der je nach Wasserablauf seitlich oder nach unten hin möglich ist. Praktisch: Die vorgestellten Europoint-Abläufe sind optional in Höhe und Neigung einstellbar sowie um 360 Grad drehbar. Ohnehin ermöglicht das System die Anpassung an verschiedene Einbausituationen, dank frost- und tausalzbeständiger Polymerbeton-Ablaufelemente.
Checkliste Werkzeug
Besen
Gummihammer
Gummiwischer
Maurerkelle
Säge
Schaufel
Spaten
Wasserwaage
Zollstock

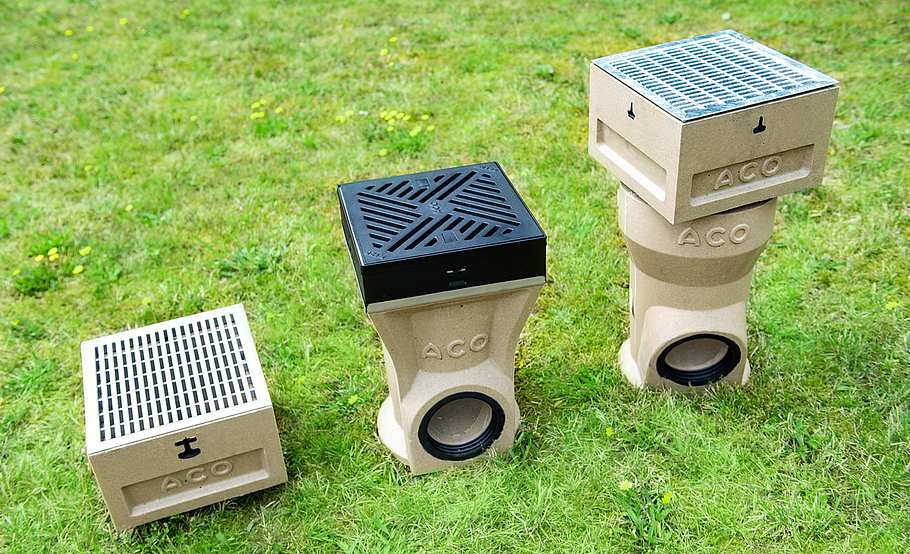

Für eine frostfreie Gründung in 80 cm Tiefe stehen Zwischenteile zur Wahl, daneben Aufsatzkästen für weitere, horizontale Anschlüsse, zum Beispiel von Regenfallrohren. Das geht hin bis zur Pkw-befahrbaren Lösung mit dem ACO-Self-Europoint Ablaufkörper Tief/Rund. Die Kombination aus Ablaufkörper, Zwischen-/Oberteil und Pkw-befahrbaren Rosten eignet sich sogar für größere Flächen von Wohnanlagen. Außerdem ist diese Ausführung mit zwei Zwischenteilen konfigurierbar, sodass abhängig vom Grundleitungsanschluss eine entsprechende Bauhöhe realisiert werden kann. Einfach zu entnehmende Laub- und Schmutzfangeimer runden das Sortiment ab. Sie verhindern ein Verstopfen und sorgen für schnelle Sauberkeit am Wasserablauf.
Wasserablauf für Garten und Einfahrt
Das neue, modulare System für die Punktentwässerung ACO-Self-Europoint ermöglicht die Anpassung an verschiedene Einbausituationen, ob auf Gartenflächen oder in Einfahrten. Mit den aus frost- und tausalzbeständigem Polymerbeton hergestellten Oberteilen sowie Zwischenteilen und Ablaufelementen in quadratischer und runder Bauform eröffnen sich individuelle Kombinationsmöglichkeiten. Auf Garten- und Terrassenflächen erfolgt die Entwässerung durch einen Punktablauf, der über einen Stutzen unten an die Grundleitung angeschlossen wird.

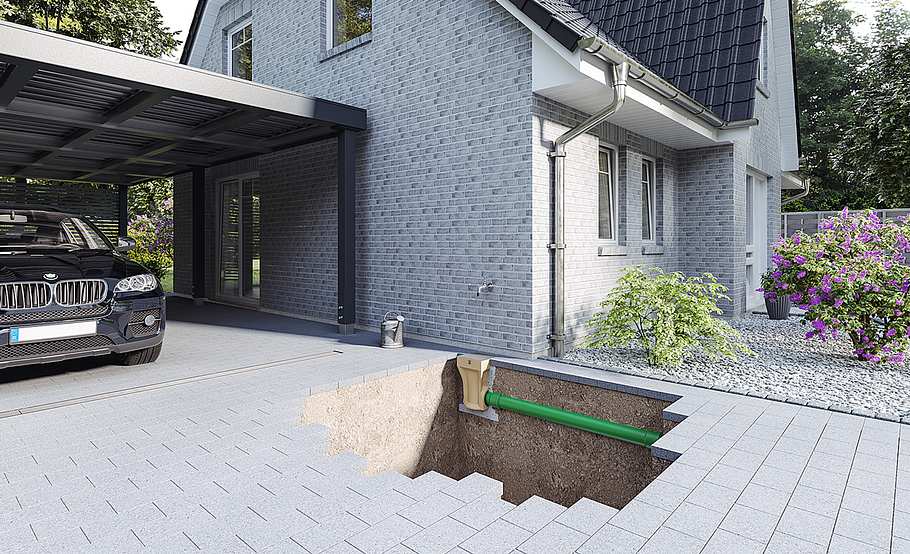

Am Rande von Garageneinfahrten kann der Punktablauf ACO-Self-Europoint Tief mit Aufsatzkasten zum horizontalen Anschluss an ein KG-Rohr DN/OD 110 zum Einsatz kommen, beispielsweise zur Dachentwässerung. Selbst befahrbare Lösungen mit entsprechend robusten Rosten sind möglich. Auch unter Wasserzapfstellen im Garten sorgen die Abläufe für eine zuverlässige Aufnahme des Wassers. Somit gewährleistet jeder Wasserablauf an allen nötigen Stellen, dass das Oberflächenwasser gesammelt und sicher abgeführt wird.
