Regenrinne

Dachrinne und Fallrohre montieren

Im Zuge einer Neueindeckung ist auch oft die Regenrinne fällig. Hier ein interessantes System aus leichtem, rostfreiem Aluminium: Es wird geklebt und nicht gelötet! Dachrinnensystem Eindeckungen aus Aluminium sind gerade in den Alpenregionen schon lange bekannt. Wie Sie Dachrinne und Fallrohre montieren, zeigt die Anleitung.

(1/34)
Foto: Living Art

Dachrinne und Fallrohre montieren

Vorsicht: Für eine sichere Montage der Regenrinne benötigen Sie in jedem Fall ein Gerüst!

Neuer Einleitungstext: Wo?
Foto: Living Art

Dachrinne und Fallrohre montieren

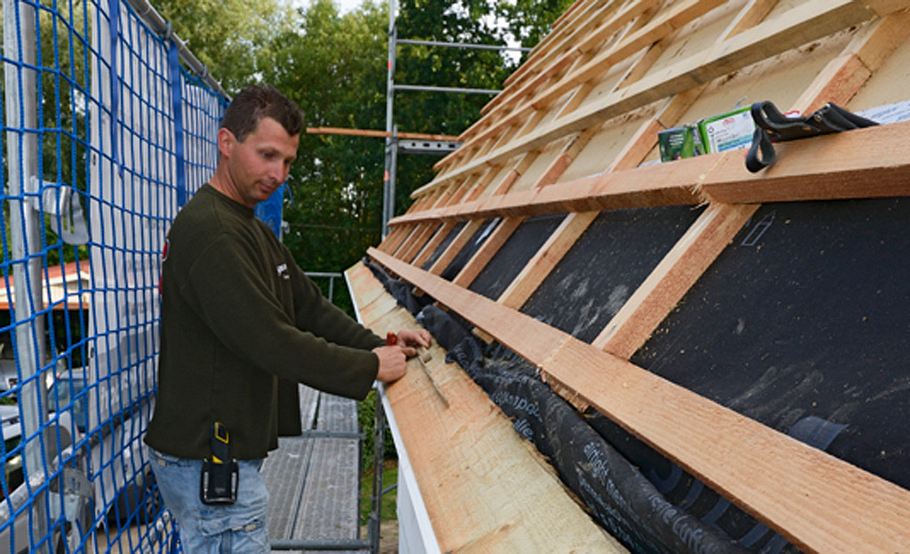

Entlang der Traufbohle die Montagepunkte der Rinnenhaken anzeichnen. Sie werden im Sparrenabstand befestigt, max. aber mit 1000 mm Abstand.

Foto: Living Art

Dachrinne und Fallrohre montieren

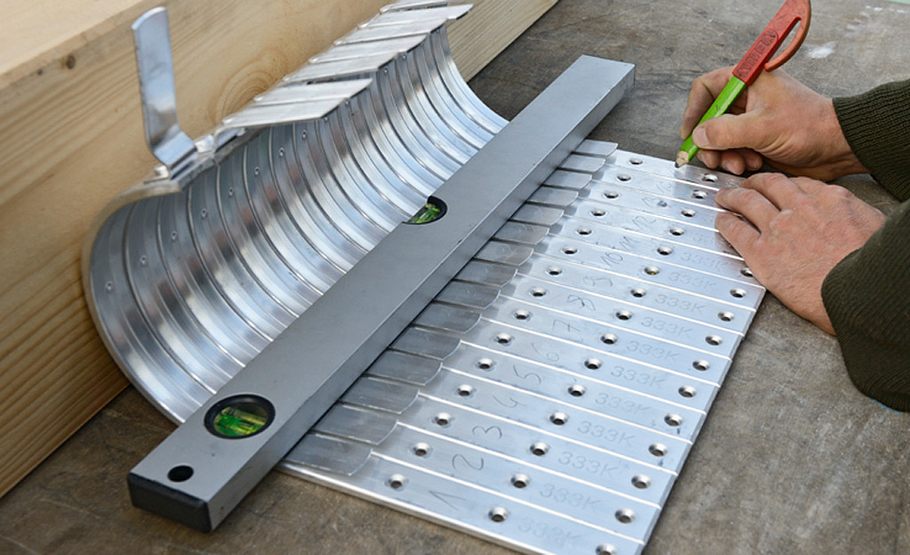

Die Rinnenhaken müssen nun entsprechend der Dachneigung und des Rinnenverlaufs gebogen werden. Dazu Markierung vornehmen.

Foto: Living Art

Dachrinne und Fallrohre montieren

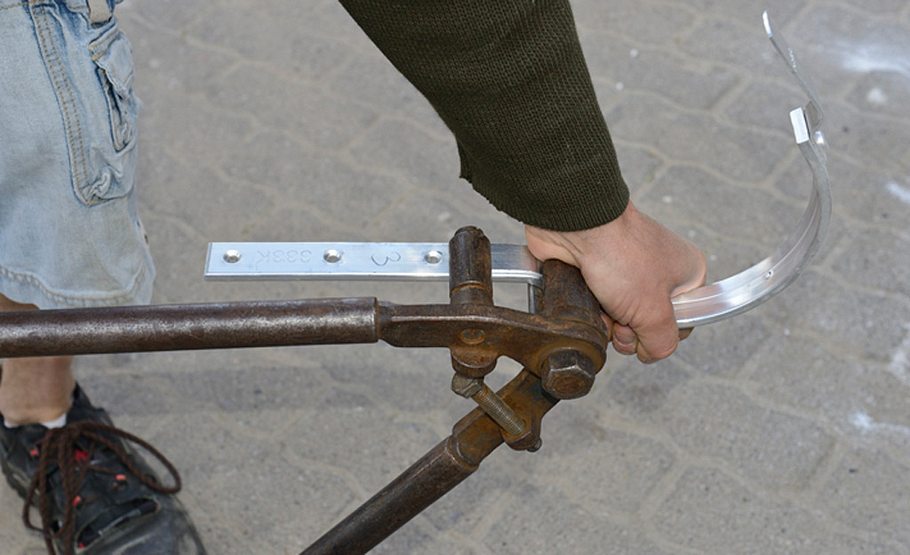

Der Rinnenwulst muss am Rinnenhochpunkt unter dem gedachten, verlängerten Dachverlauf liegen. Haken entsprechend biegen.

Foto: Living Art

Dachrinne und Fallrohre montieren

An den markierten Montagepunkten der Rinnenhaken diese verkehrt herum anlegen.

Foto: Living Art

Dachrinne und Fallrohre montieren

Setzen Sie nun an beiden Dachenden den höchst- und den tiefstgelegenen Haken …

Foto: Living Art

Dachrinne und Fallrohre montieren

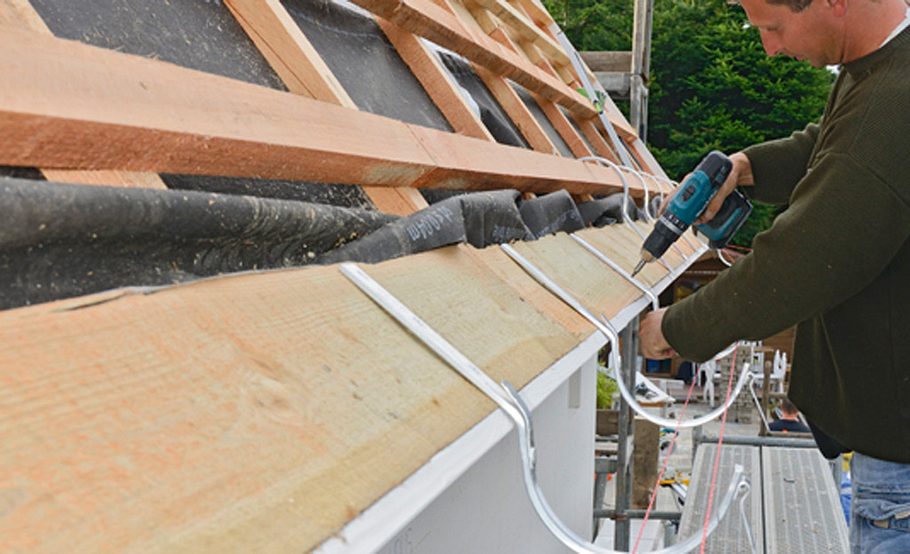

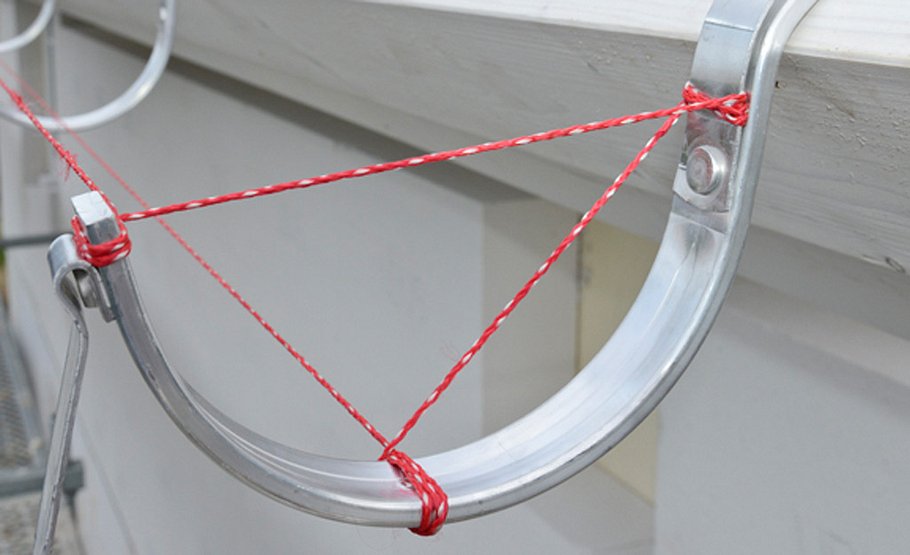

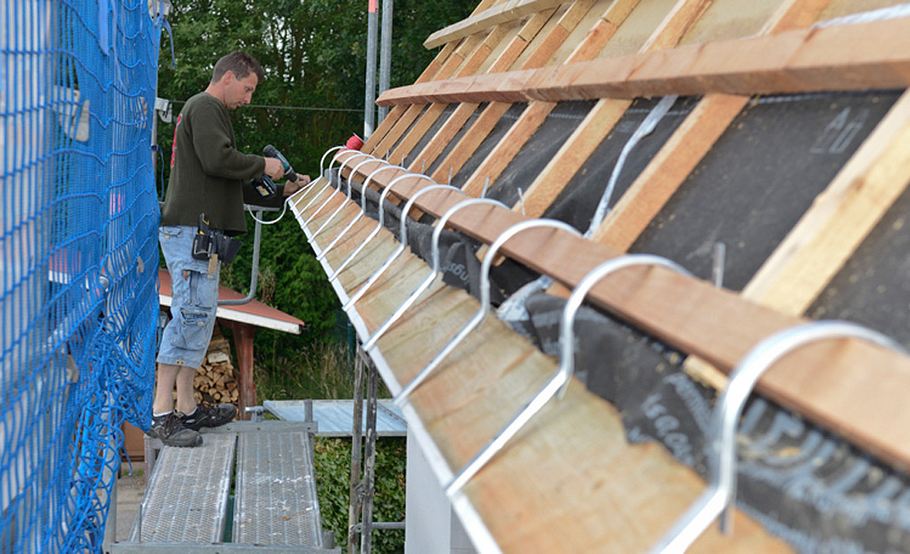

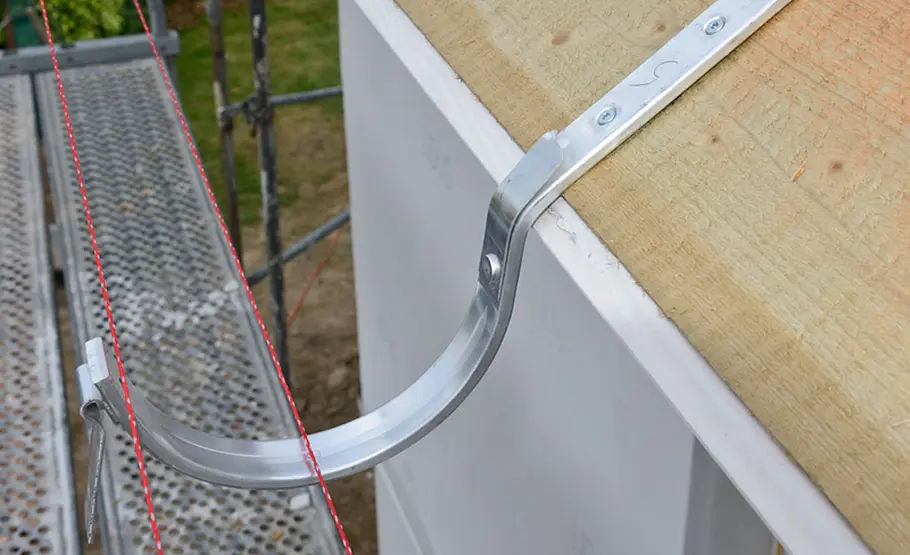

… und verbinden beide mit einer stramm gespannten Richtschnur. Dann die restlichen Haken montieren.

Foto: Living Art

Dachrinne und Fallrohre montieren

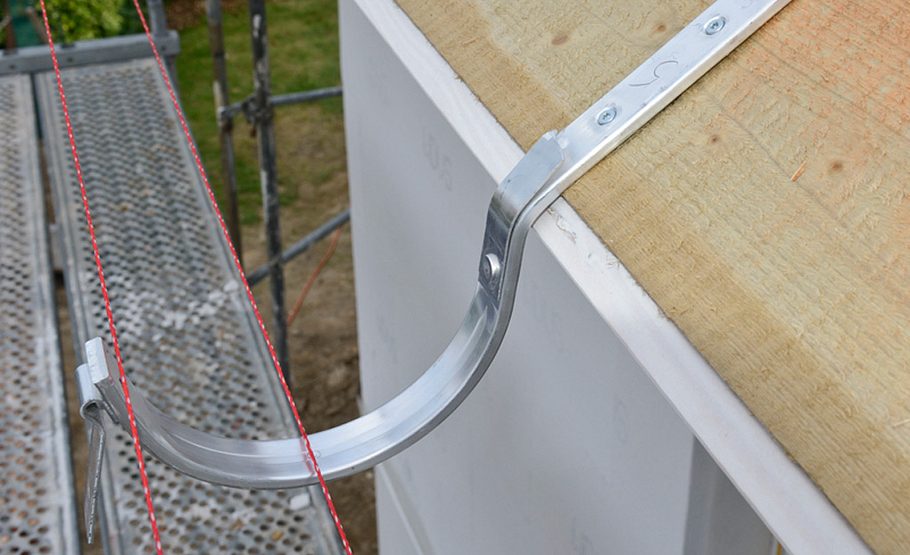

Zusätzlich zu den Montagepunkten bietet die Schnur Sicherheit beim Ausrichten der Haken – das Gefälle muss sichergestellt sein!

Foto: Living Art

Dachrinne und Fallrohre montieren

Für den Rinnenkessel (Ablauf), der am tiefsten Punkt der Rinne montiert wird, muss ein Ausschnitt vorgenommen werden. Dazu …

Foto: Living Art

Dachrinne und Fallrohre montieren

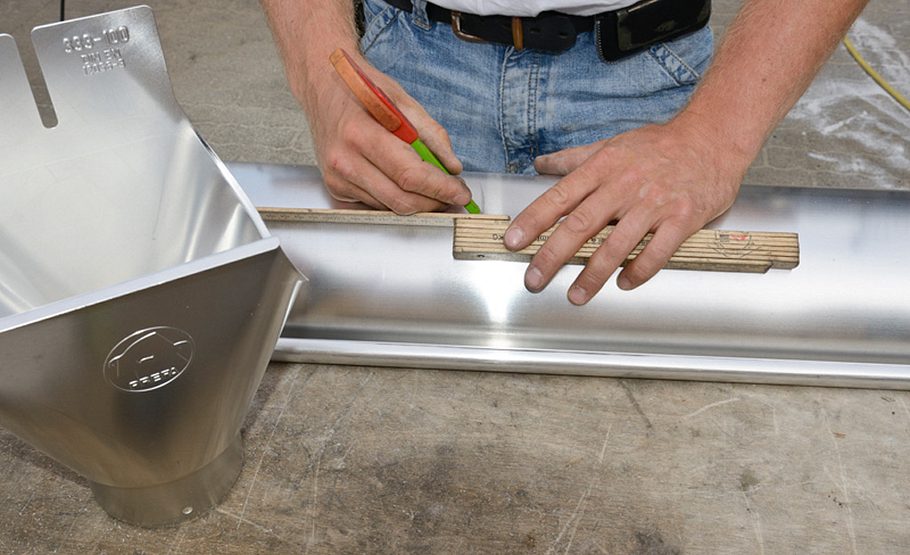

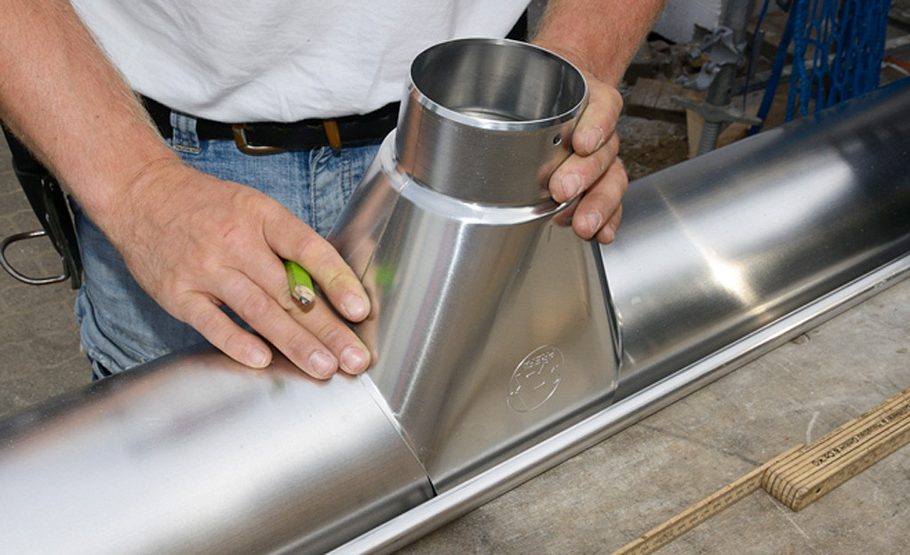

… Kessel am entsprechenden Rinnenstück ansetzen und Ausschnittsöffnung markieren.

Foto: Living Art

Dachrinne und Fallrohre montieren

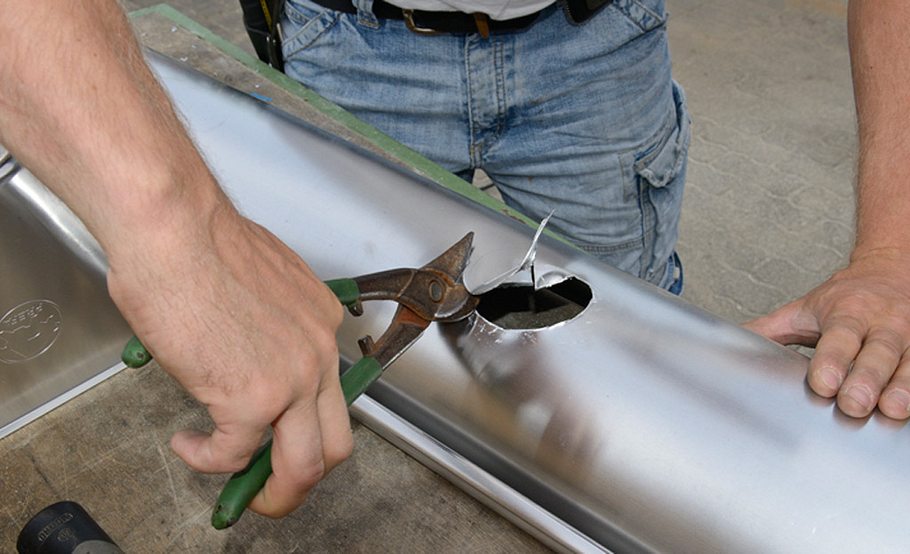

Mit einer Blechschere den Ausschnitt an der Aluminiumrinne herstellen.

Foto: Living Art

Dachrinne und Fallrohre montieren

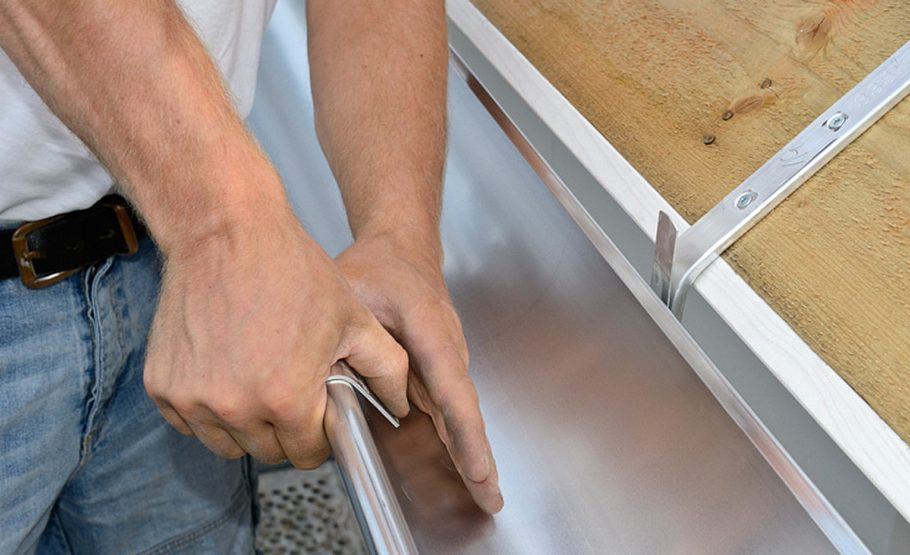

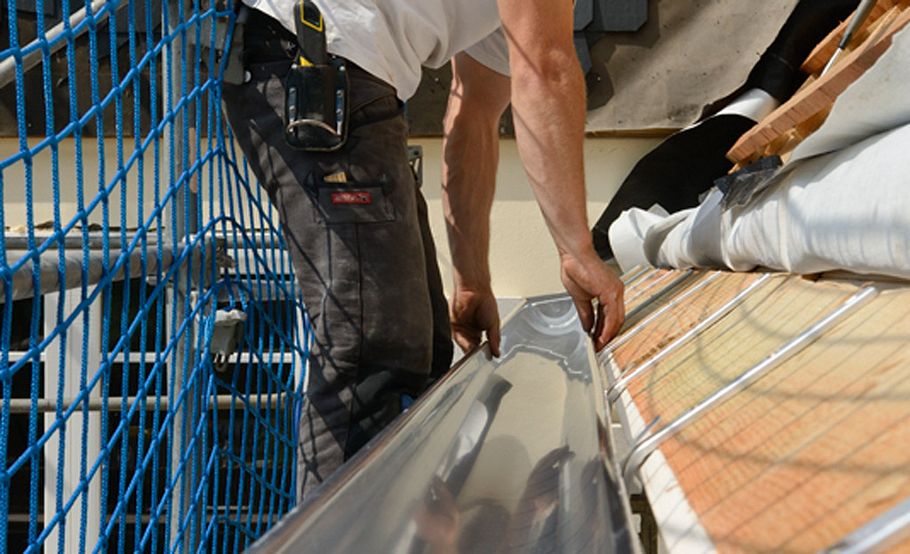

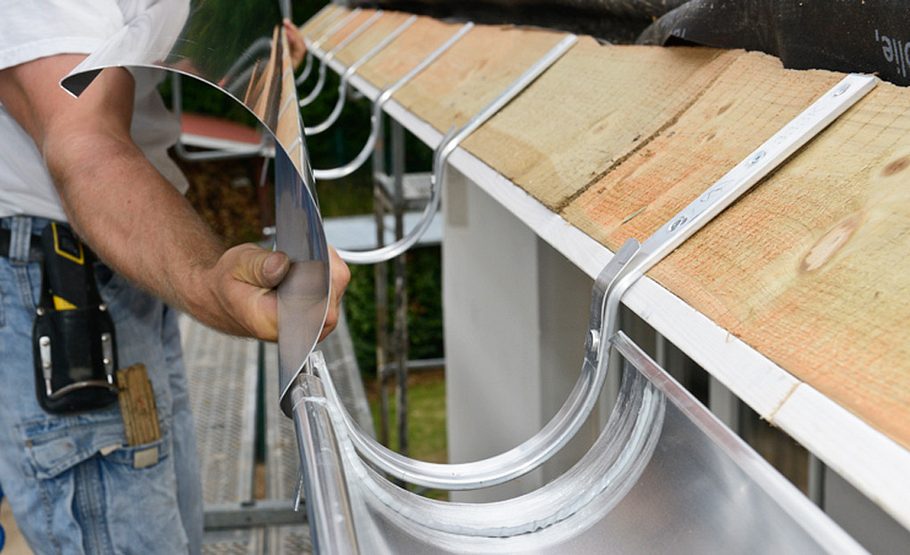

Am tiefsten Punkt beginnend einen Rinnenabschnitt einlegen. Die Federn der Rinnenhaken dann schließen, also umbiegen.

Foto: Living Art

Dachrinne und Fallrohre montieren

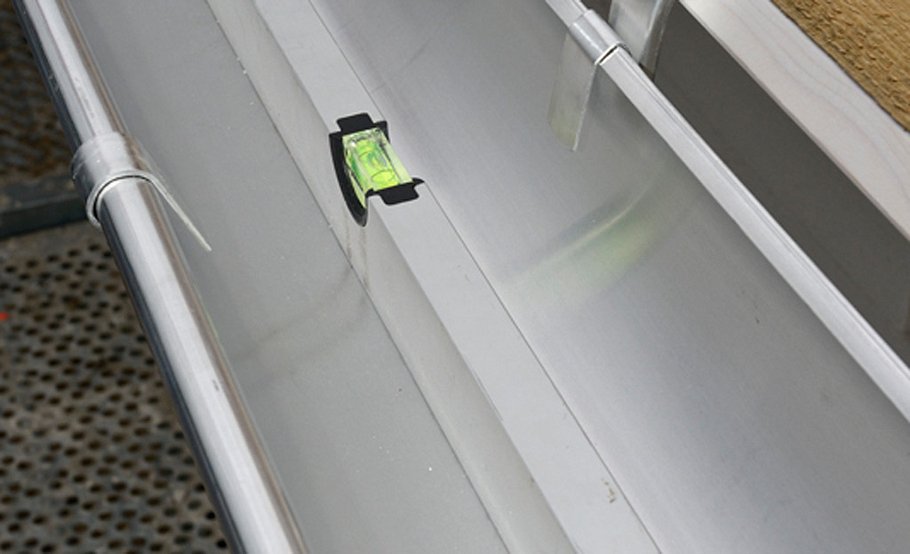

Kontrollieren Sie mit einer Wasserwaage/ Richtlatte das Gefälle der Rinne – 4 mm pro Meter.

Foto: Living Art

Dachrinne und Fallrohre montieren

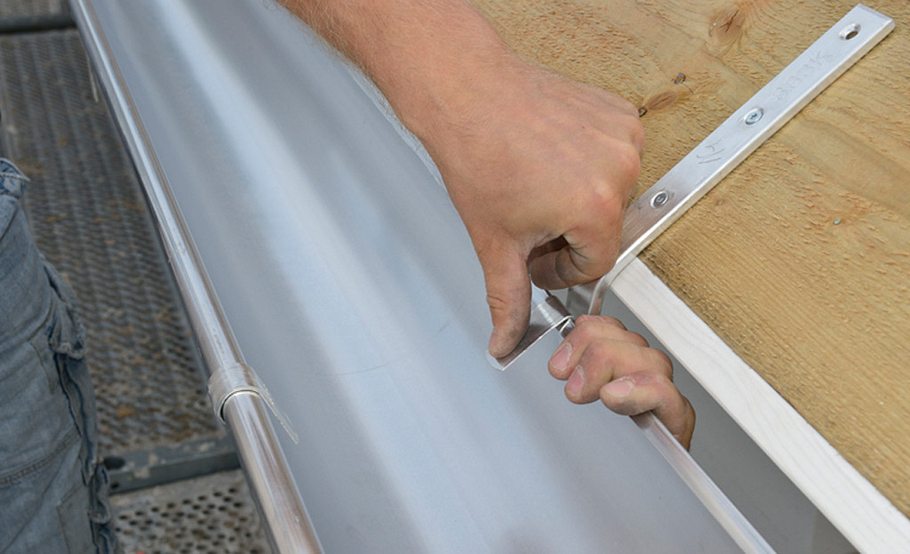

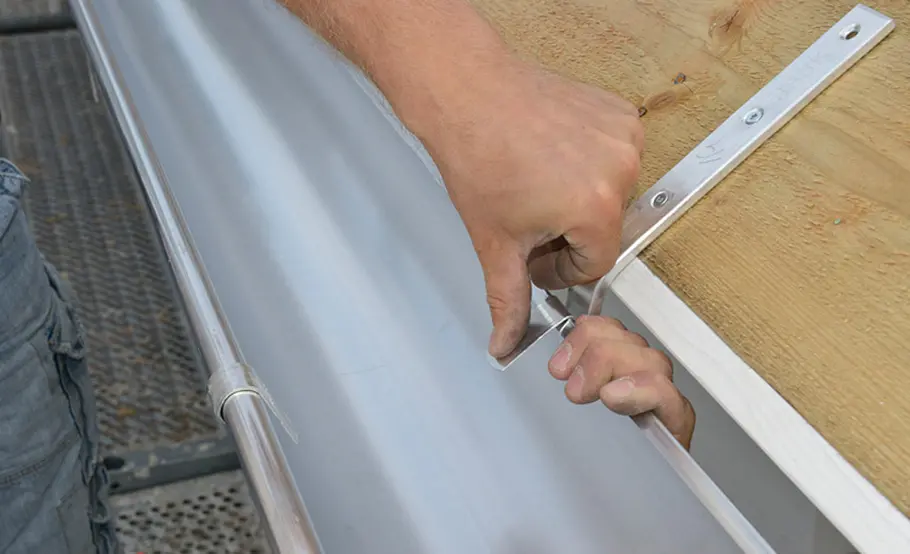

Die Federn der Rinnenhaken immer an beiden Seiten umbiegen und die Rinne fixieren.

Foto: Living Art

Dachrinne und Fallrohre montieren

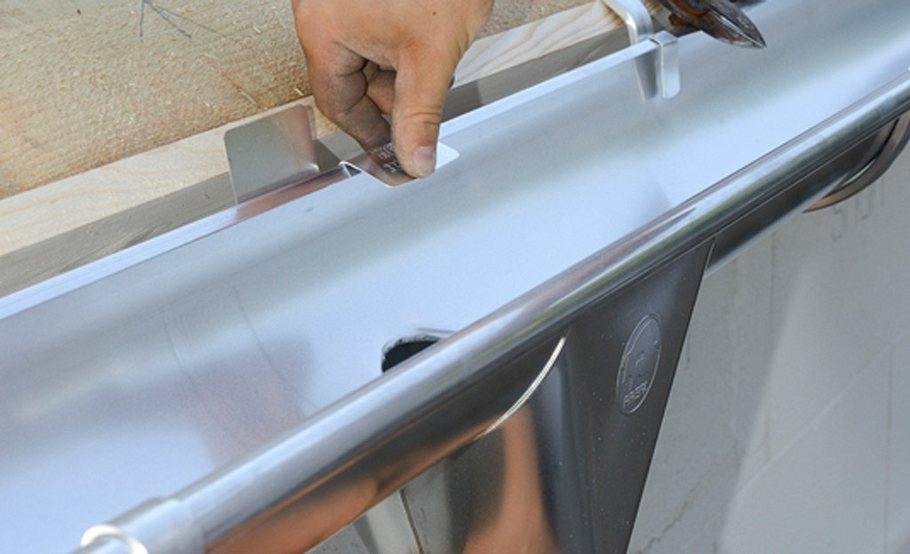

Rinnenkessel an der Öffnung einhängen und Federn umbiegen. Vorher den Rinnenausschnitt etwa 4 mm nach unten weg „anreifen“.

Foto: Living Art

Dachrinne und Fallrohre montieren

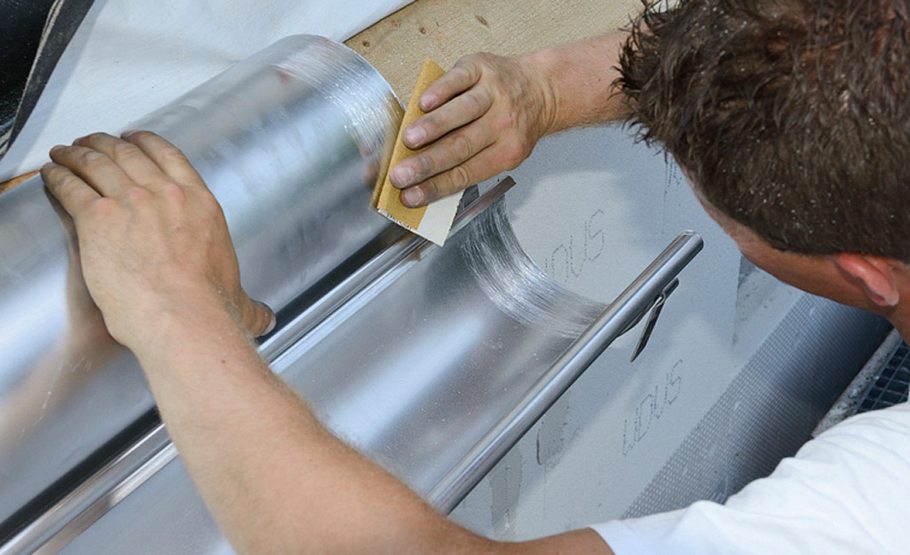

Die Rinnenabschnitte werden verklebt. Spezialkleber am Vorkopfstück auftragen … Dazu die Klebeflächen anschleifen.

Foto: Living Art

Dachrinne und Fallrohre montieren

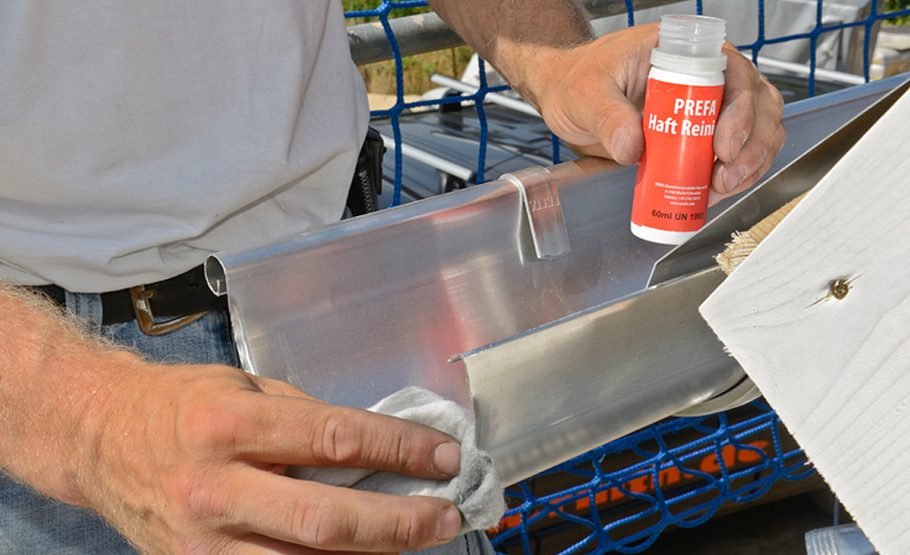

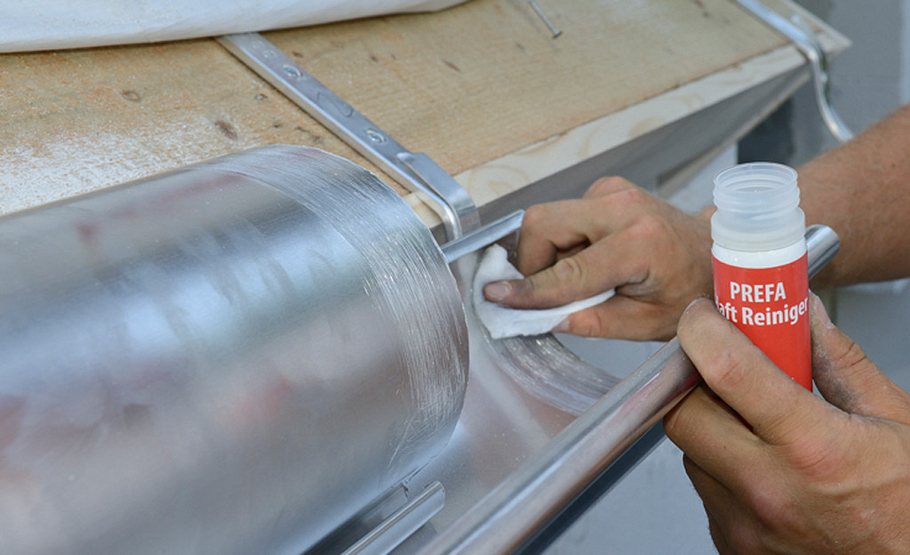

Mit dem zum System gehörenden Reiniger die Klebeflächen säubern. Vorm Verkleben ca. 5 Minuten Verdunstungszeit abwarten.

Foto: Living Art

Dachrinne und Fallrohre montieren

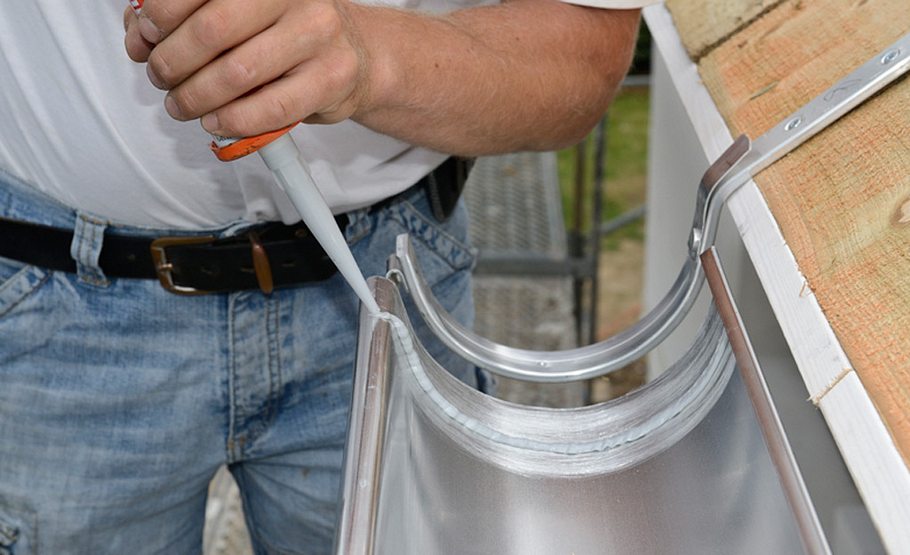

Zum Verkleben eine rund 8 mm dicke Kleberaupe vom Prefa-Spezialkleber auftragen.

Foto: Living Art

Dachrinne und Fallrohre montieren

Rinnenabschnitte ineinandersetzen, sie sollten sich etwa 8 cm überlappen.

Foto: Living Art

Dachrinne und Fallrohre montieren

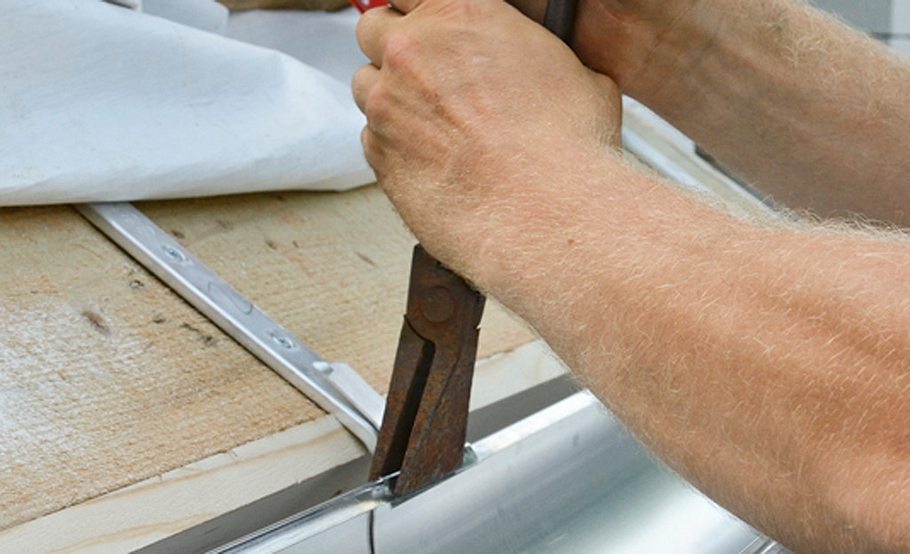

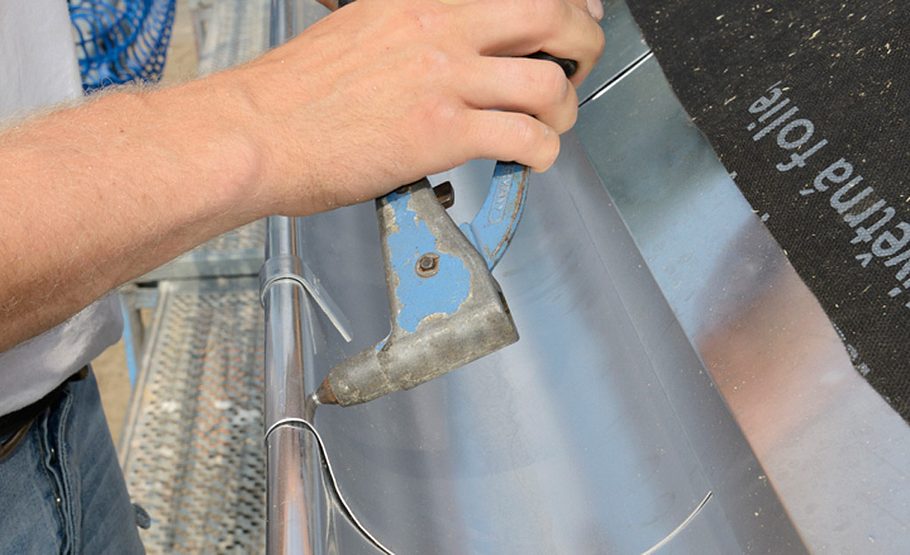

Hinteren Rinnenbug schließen, z. B. mit einer Flachzange. Kleber sollte nun an der Innenseite austreten.

Foto: Living Art

Dachrinne und Fallrohre montieren

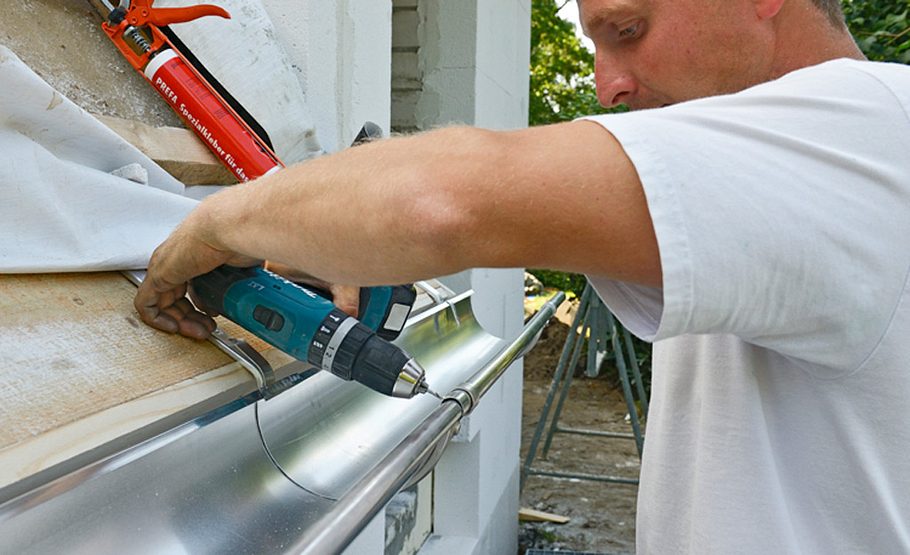

Innen am äußeren Rinnenwulst wird noch eine Niete gesetzt. Dazu vorbohren.

Foto: Living Art

Dachrinne und Fallrohre montieren

Anschließend eine Prefa-Patentniete 4 x 10 mm setzen.

Foto: Living Art

Dachrinne und Fallrohre montieren

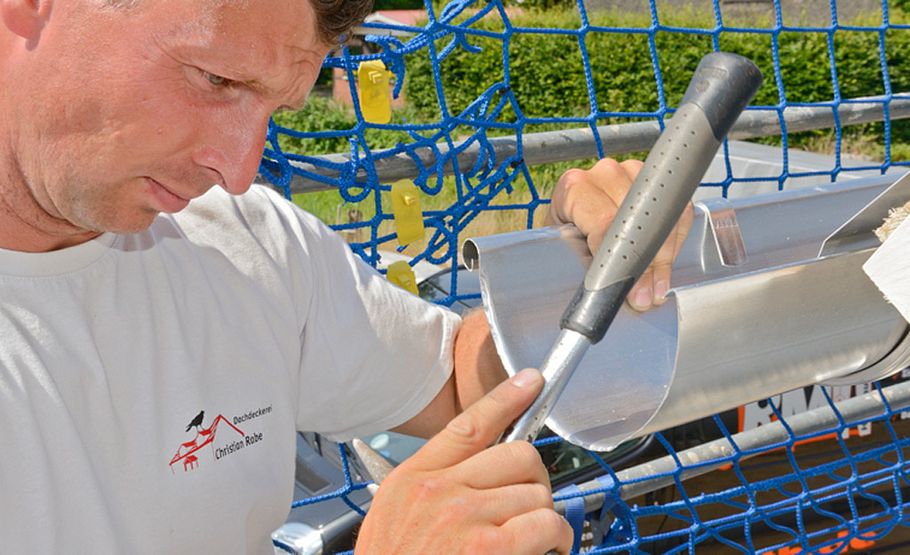

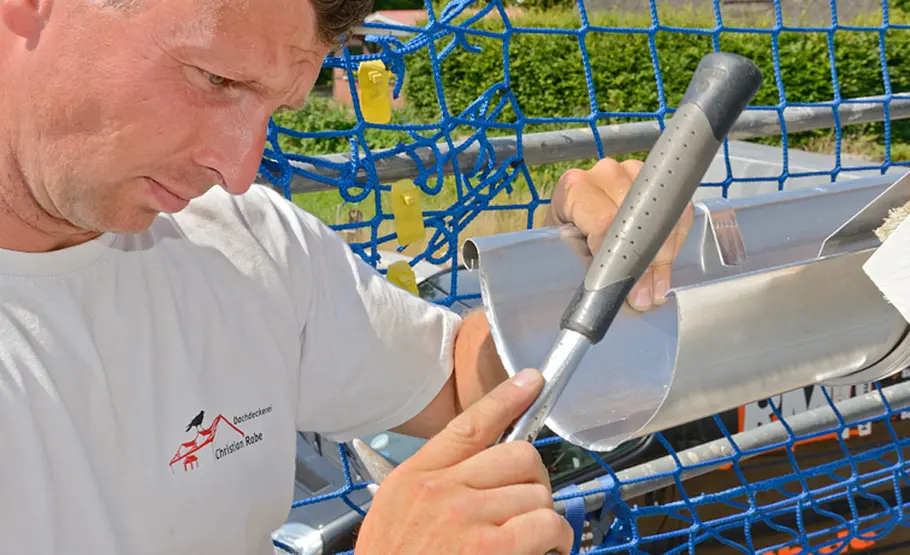

Am Rinnenende das Rinnenblech ca. 4 mm anreifen, z. B. mit einem Hammer. Die Rinne sollte am Dachende im Übrigen etwa …

Foto: Living Art

Dachrinne und Fallrohre montieren

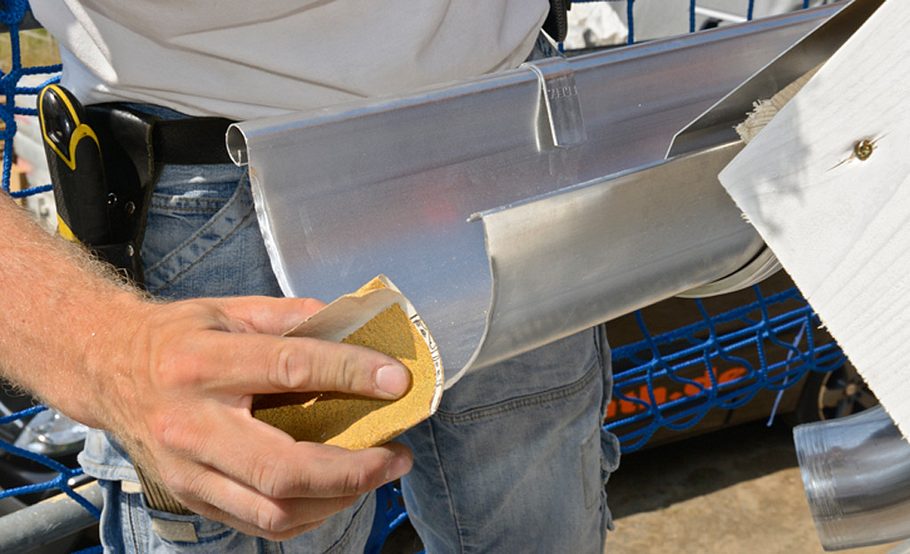

… 30 mm überstehen. Mit Schleifpapier die Biegung glätten.

Foto: Living Art

Dachrinne und Fallrohre montieren

Dann die Klebeflächen wieder sorgfältig reinigen – Verdunstungszeit beachten!

Foto: Living Art

Dachrinne und Fallrohre montieren

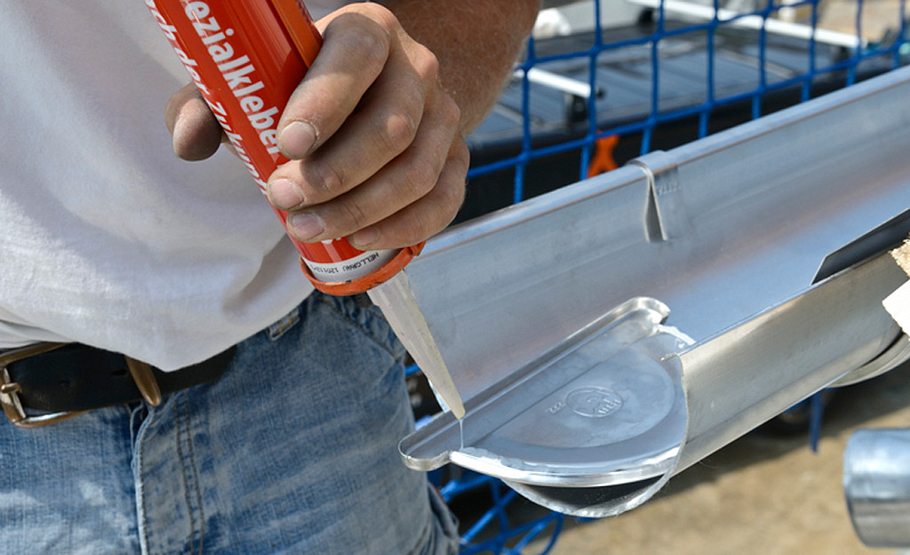

Spezialkleber am Vorkopfstück auftragen …

Foto: Living Art

Dachrinne und Fallrohre montieren

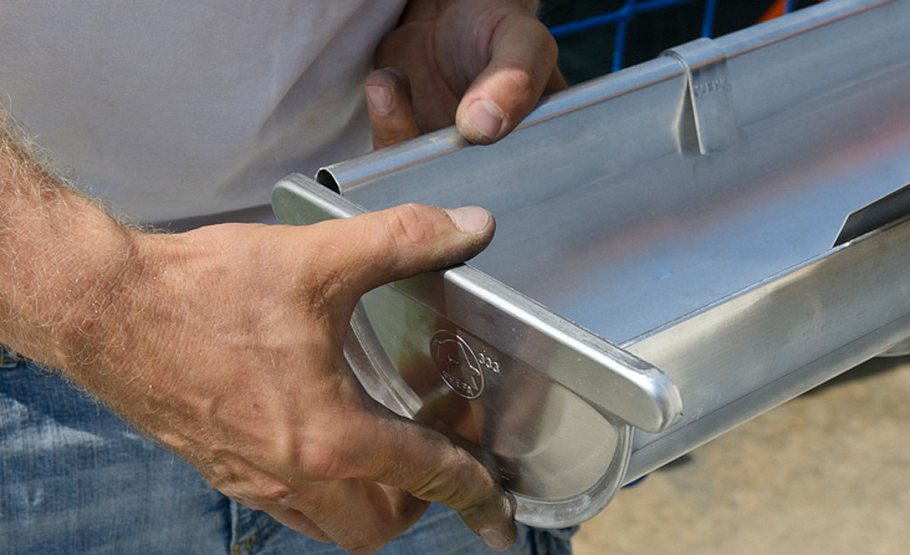

… und dieses am Rinnenende aufstecken.

Foto: Living Art

Dachrinne und Fallrohre montieren

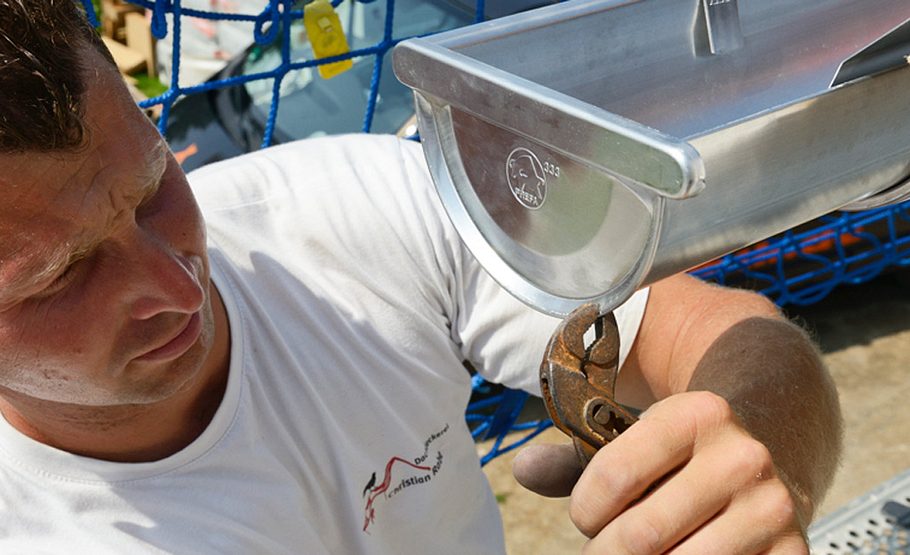

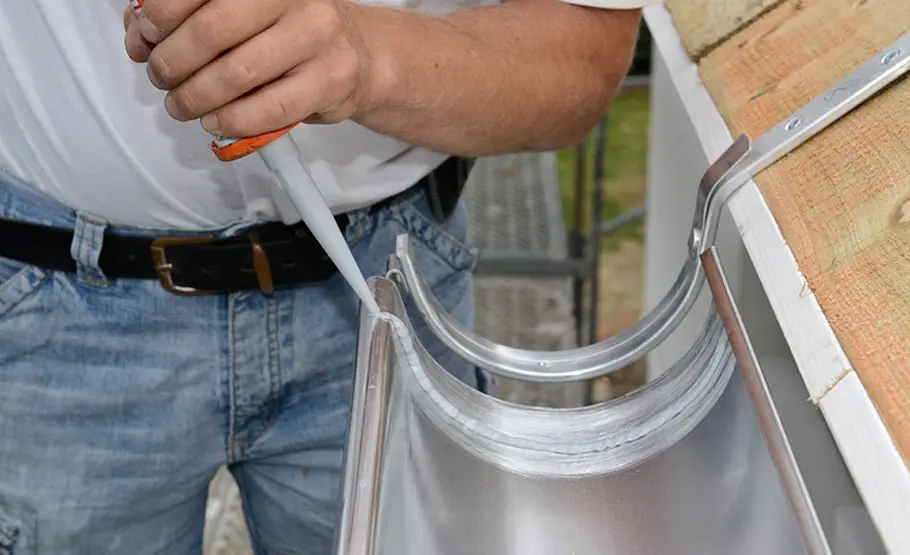

Mit einer Zange die Teile zusammendrücken, bis Kleber austritt. Die Innenseiten dann noch mit Silikon abdichten.

Foto: Living Art

Dachrinne und Fallrohre montieren

Fallrohrabschnitte provisorisch zusammensetzen, anhalten und Bohrpunkte für die Montage der Rohrschellen markieren.

Foto: Living Art

Dachrinne und Fallrohre montieren

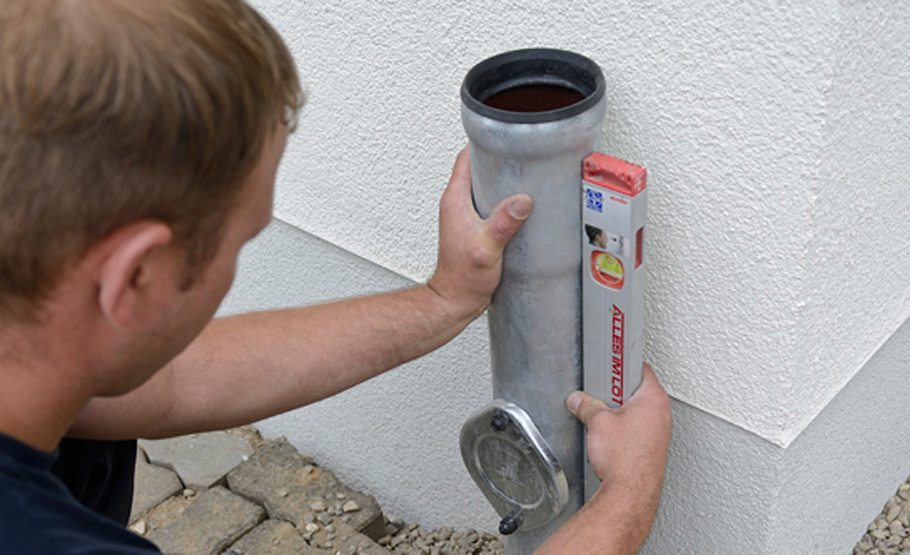

Ganz unten wird das Standrohr, hier mit Reinigungsöffnung, ans Kanalnetz angeschlossen und ausgerichtet.

Foto: Living Art

Dachrinne und Fallrohre montieren

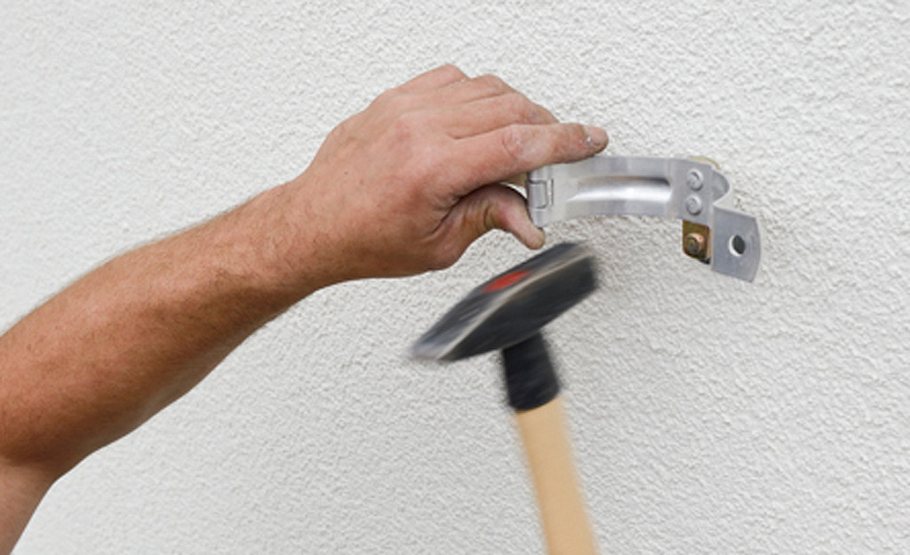

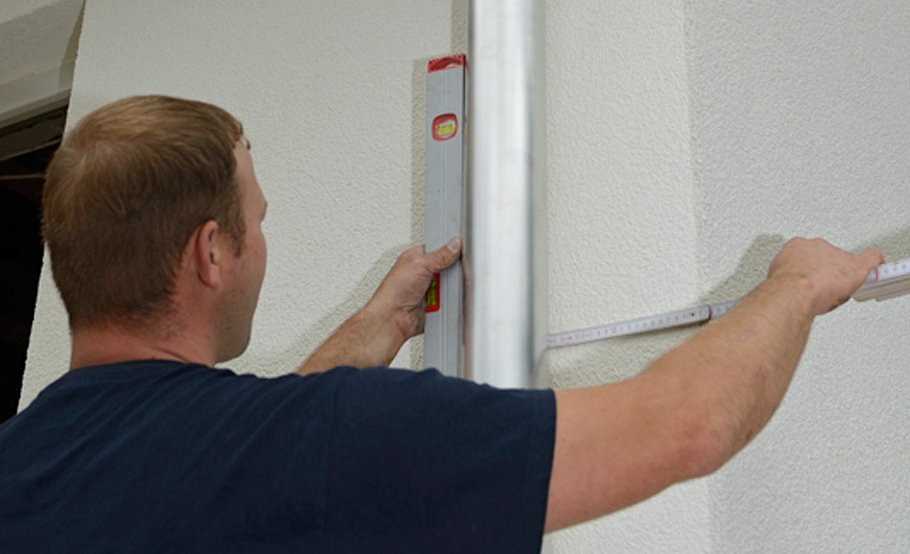

Die Rohrschellen müssen mindestens alle 2 m gesetzt werden, der Abstand zur Wand muss 2 cm betragen.

Foto: Living Art

Dachrinne und Fallrohre montieren

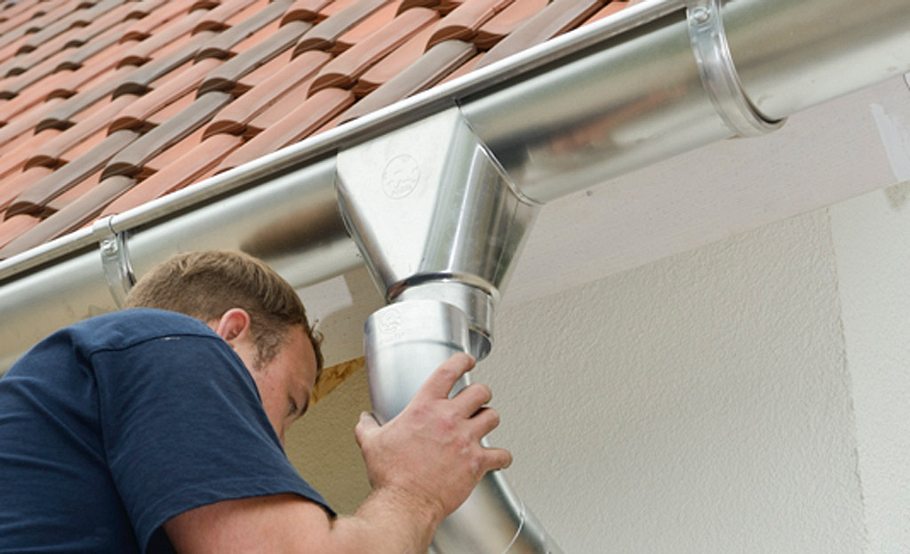

Nun das Fallrohr (wieder) zusammenstecken und vom Grundrohr bis zum Rinnenkessel montieren.

Foto: Living Art

Dachrinne und Fallrohre montieren

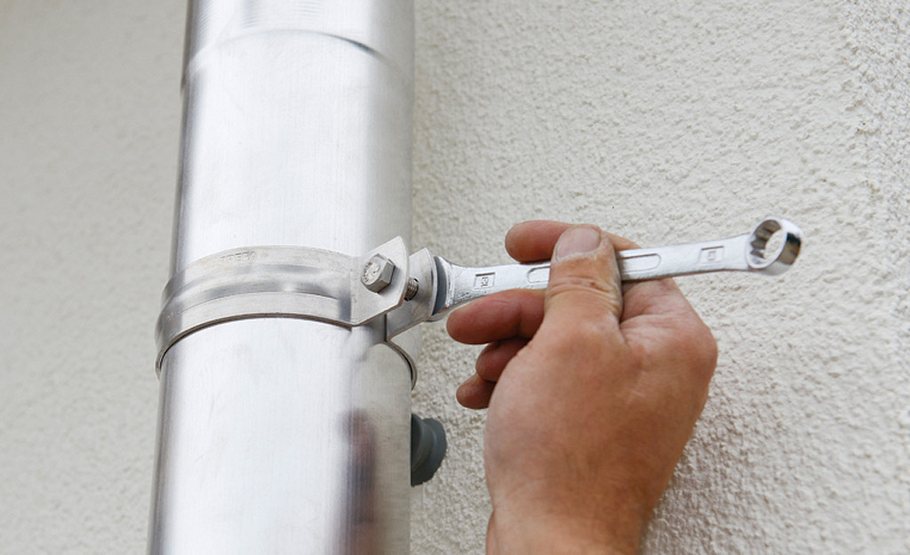

Ist das Rohr ausgerichtet, die Rohrschellen mit Schraubenschlüssel festziehen.

Foto: Living Art

Dachrinne und Fallrohre montieren

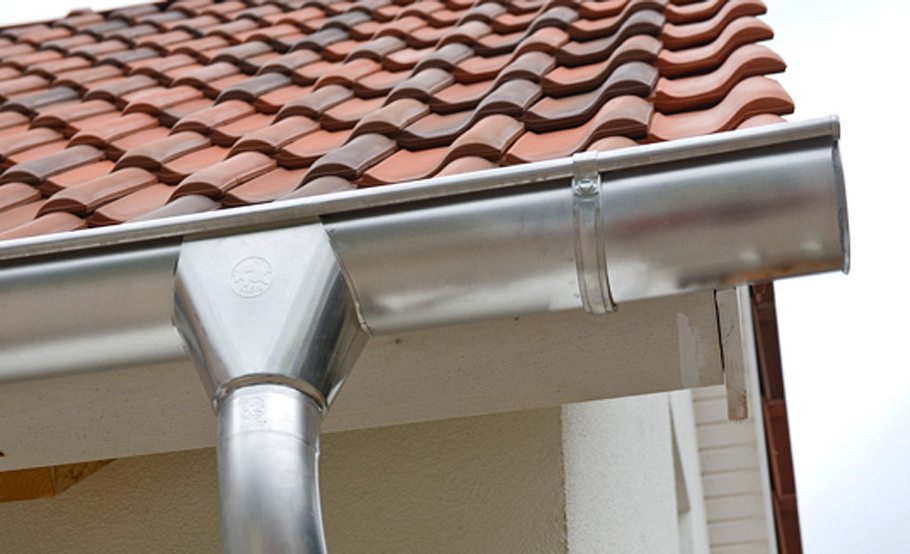

Schon ist die Dachrinne montiert!

Checkliste Werkzeug

  • Akku-Schrauber

  • Blechschere

  • Bohrmaschine

  • Hammer

  • Nietenzange

  • Richtlatte

  • Schraubenschlüssel

  • Zange

Aber es gibt auch Rinnensysteme aus langlebigem, rostresistentem Aluminium. Der Hersteller Prefa bietet verschiedene Rinnenformen an, und das in jeder gewünschten Farbe (es gibt zehn Standardfarben). Der Vertrieb richtet sich eigentlich an Profis, über Baustoffhändler oder Onlineshops dürften die Produkte aber erhältlich sein – sofern man sich überhaupt traut, selber Dachrinne und Fallrohre zu montieren. Geht man eh zum Dachdecker, lohnt sich das Fragen nach Aluminiumrinnen – die Montage ist verhältnismäßig einfach, das Material nicht teurer als z. B. Zink.
Praxistipp: Ohne Gerüst geht nichts! Für eine sichere Montage braucht man in den meisten Fällen ein Gerüst. Kosten für Aufbau (ca. 5 bis 8 Euro/m²) und Standzeit addieren sich dann zum Material und ggf. Handwerkerlohn hinzu.

Dachrinne und Fallrohre selber montieren

  1. Rinnenhaken montieren: Zunächst die Montagepunkte anzeichnen, dann die Rinnenhaken entsprechend der Dachneigung und des Rinnenverlaufs biegen. Nun zunächst den höchsten und tiefstgelegenen Haken anbringen und mit einer Richtschnur verbinden. Diese dient als Orientierung für die übrigen Haken.
  2. Rinnenkessel montieren: Mit einer Blechschere den Ausschnitt für den Rinnenkessel herstellen.
  3. Rinne einlegen: Am tiefsten Punkt beginnen und die Federn der Rinnenhaken schließen. Die einzelnen Rinnenabschnitte werden mit Spezialkleber verklebt (etwa 8 cm überlappen). Immer wieder das nötige Gefälle von 4 mm pro Meter kontrollieren.
  4. Rinnenblech montieren: Am Ende der Rinne wird das Rinnenblech ebenfalls mit Spezialkleber montiert.
  5. Fallrohr montieren: Fallrohr zusammenstecken und von Rohr bis zum Rinnenkessel montieren. Die Rohrschellen müssen mindestens alle 2 Meter gesetzt werden, der Abstand zur Wand muss 2 Zentimeter betragen.

Praxistipp: Damit das Fallrohr nicht verstopft, setzt man einen Laubfänger in den Ablauf am Rinnenkessel ein. Ein Extra, das man sich nicht sparen sollte! Die Regenrinne reinigen Sie anschließend jedes Jahr am Ende des Herbsts. Mit diesem Trick lässt sich die Regenrinne besonders einfach von Laub befreien >>
