Vorwandinstallation

Bad-Vorwandsystem montieren

Vorwandinstallationen verbergen Rohre, schaffen Stauraum und erlauben eine flexible Montage von WC und Co. Schritt für Schritt zeigen wir hier die Montage einer Vorwandinstallation fürs Badezimmer.

(1/37)

Bad-Vorwandsystem montieren

Eine Vorwand kann alle Leitungen im Bad verstecken.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

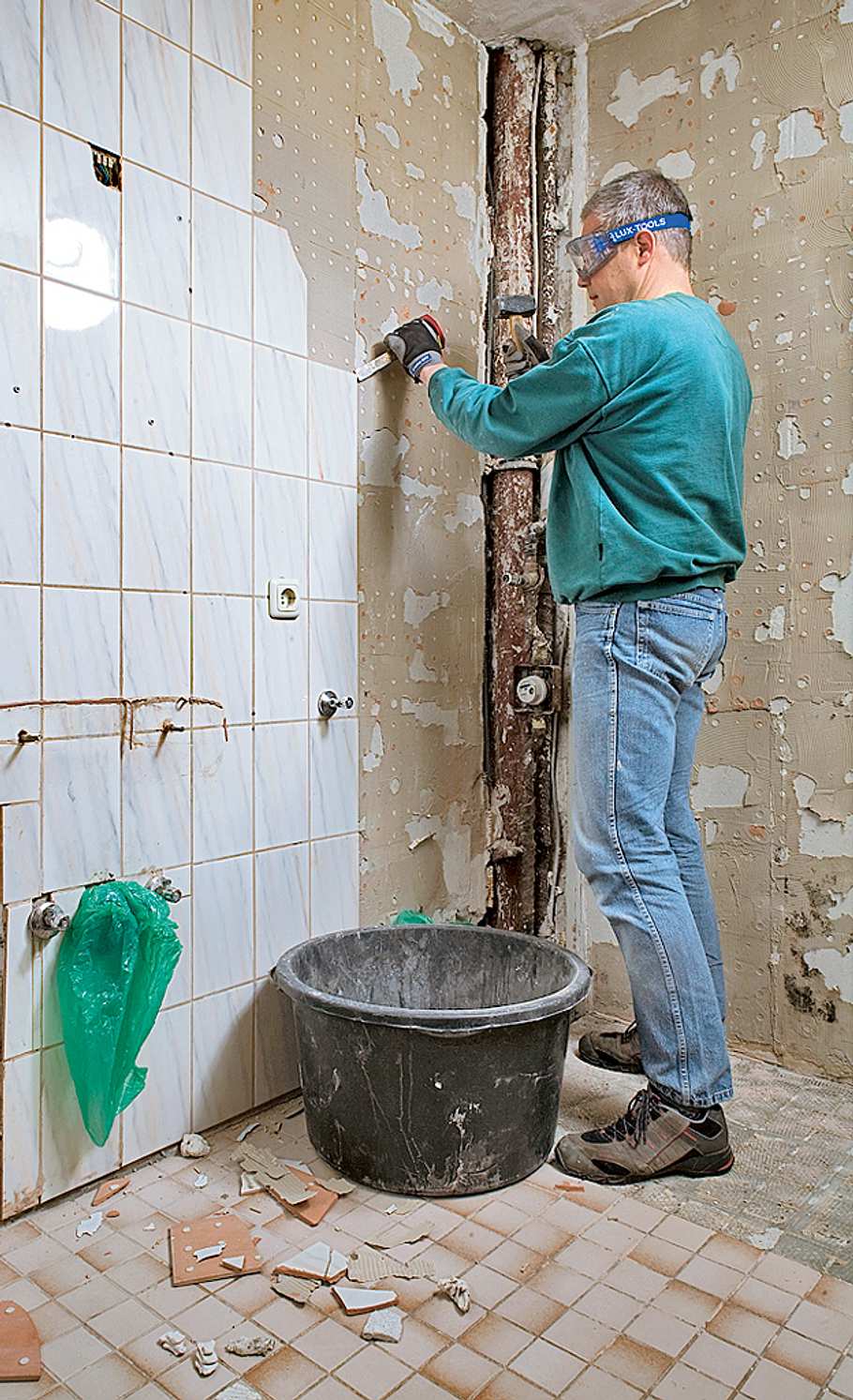

Alte Fliesen muss man nicht zwangsläufig abschlagen, aber es schafft ein paar Zentimeter mehr Raum und erleichtert das Bohren zur Montage der Vorwandelemente.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

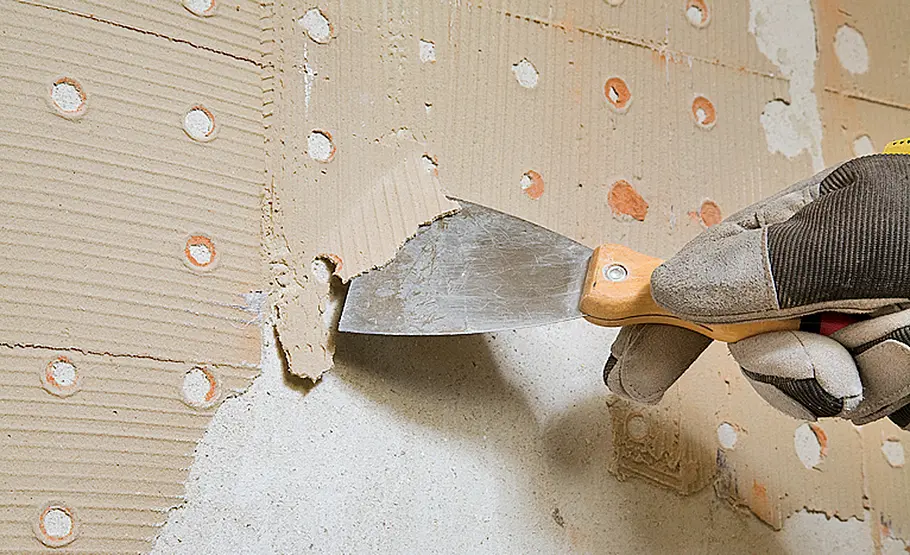

Fliesen mit Hammer und Meißel, Fliesenkleber mit Spachtel entfernen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

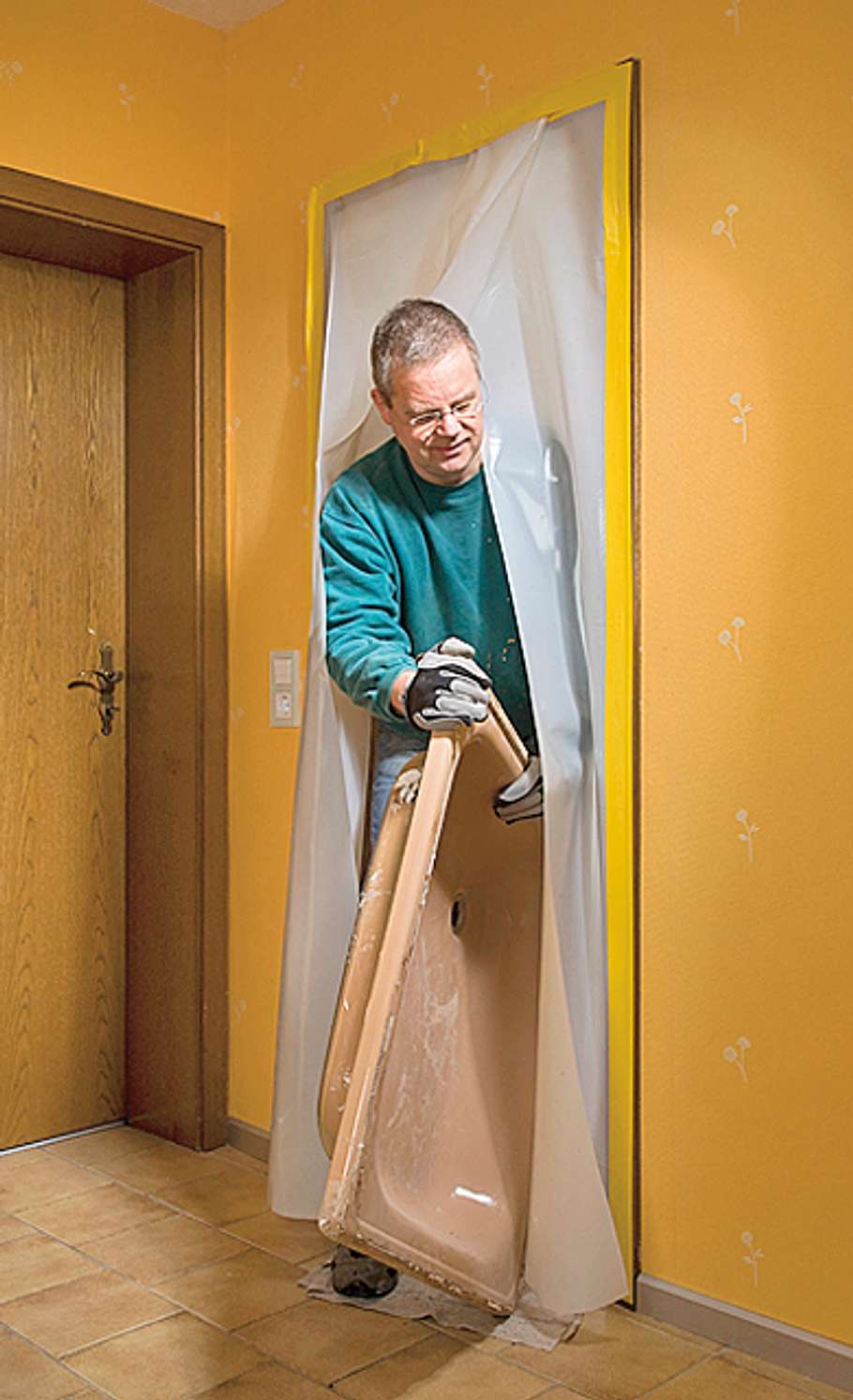

Praxistipp: Beim Badumbau entsteht viel Staub. Ein provisorischer Folienvorhang sorgt dafür, dass auch bei ausgebauter Innentür wenig Schmutz in den Wohnbereich gelangt.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

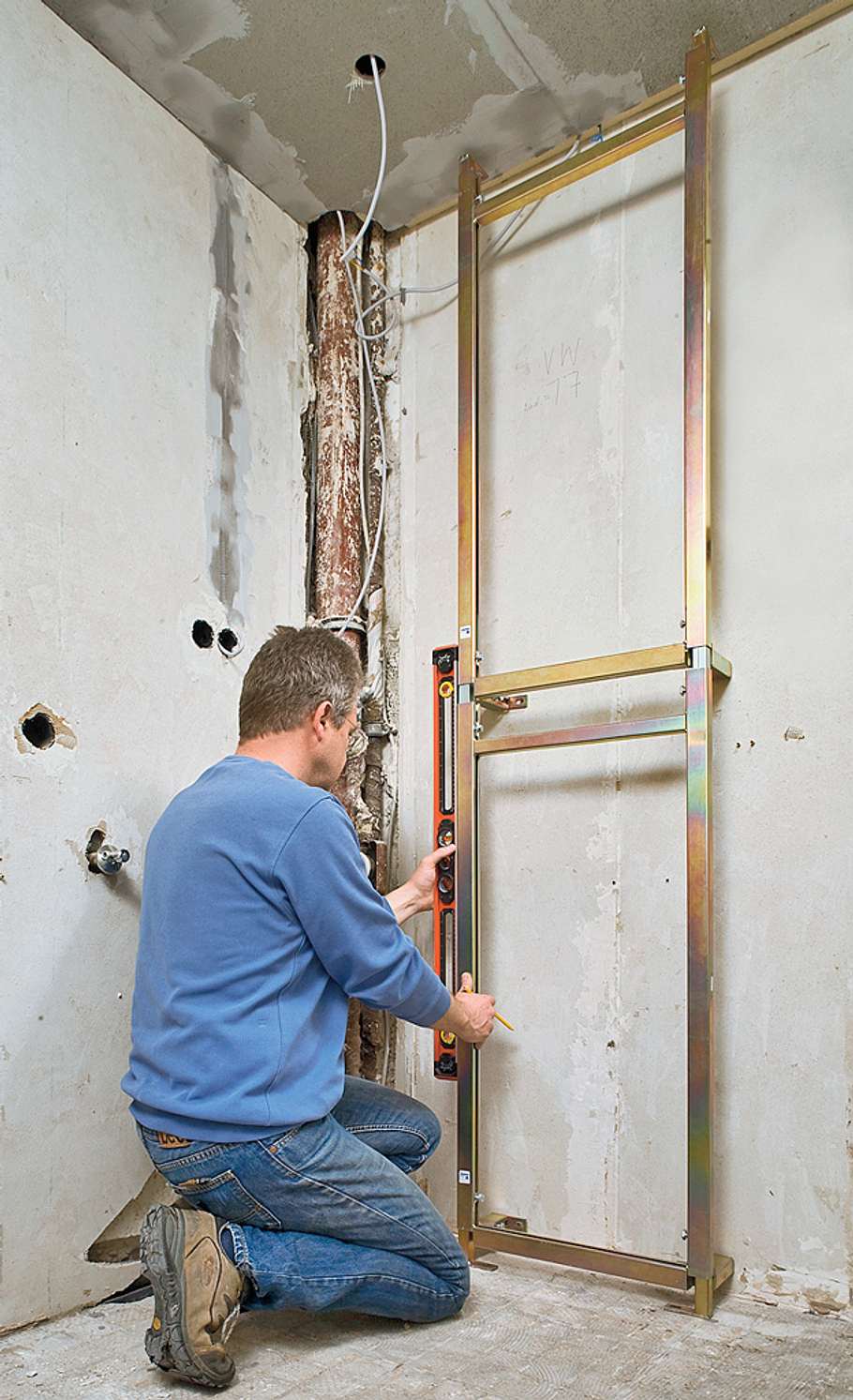

Wegen der Fußbodenheizung verzichtete man an einer Wandseite auf Bodenschienen und baute ein Vorwandelement mit Systembauteilen so um, dass man es unten an der Wand festschrauben konnte. Die Elemente genau ausrichten!

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

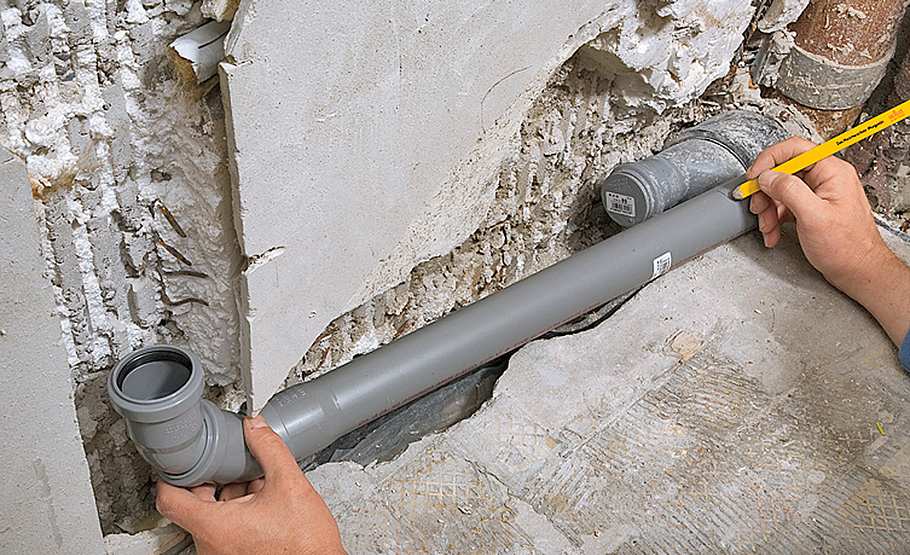

Das 50-mm-HT-Abflussrohr fürs Waschbecken an der linken Wandseite wurde mit einem Bogenstück versehen und gekürzt.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

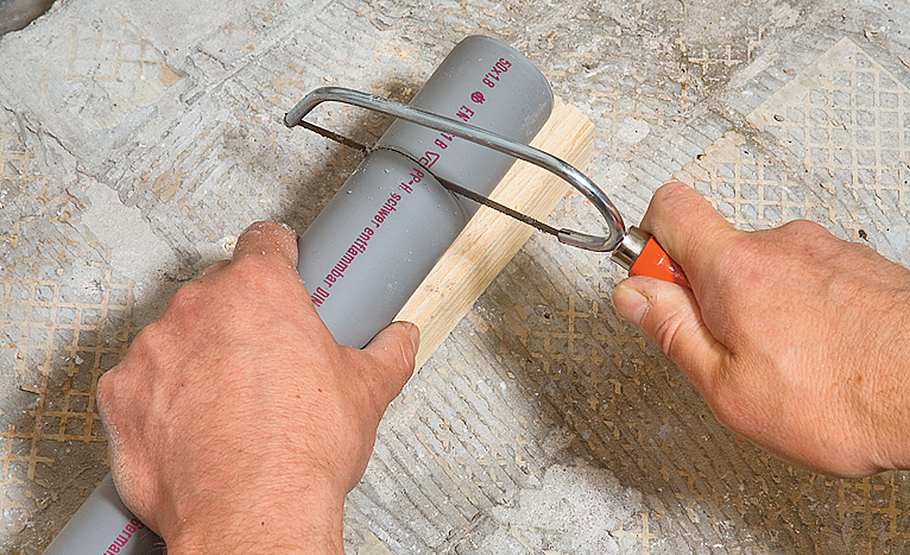

Die Kunststoffrohre lassen sich gut mit einer Handsäge zuschneiden.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

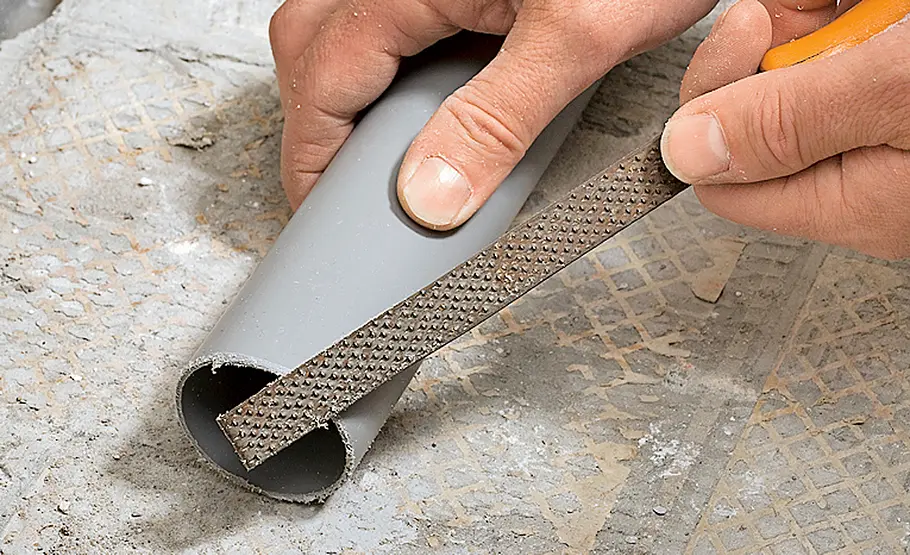

Entgraten Sie die Schnittstellen, bevor Sie Rohrstücke ineinanderstecken.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

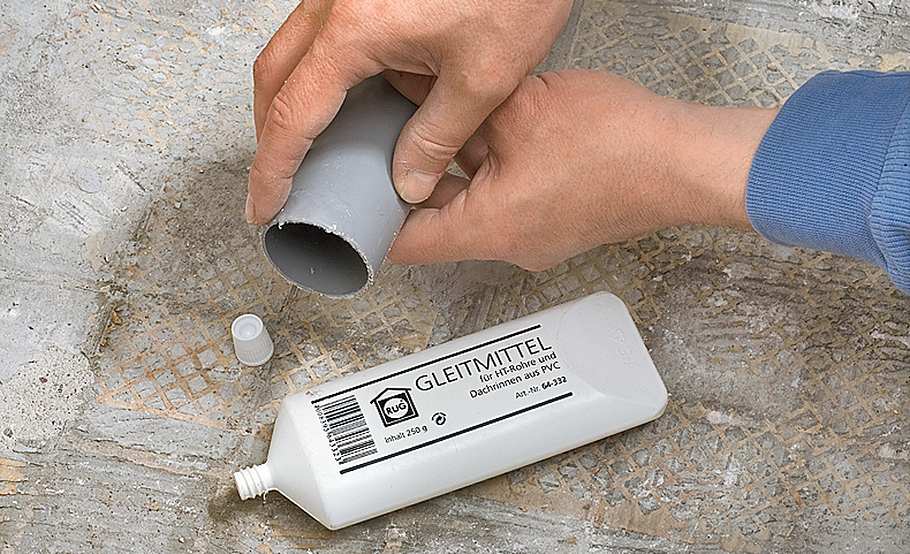

Auf das Rohrende ein bisschen Gleitmittel auftragen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

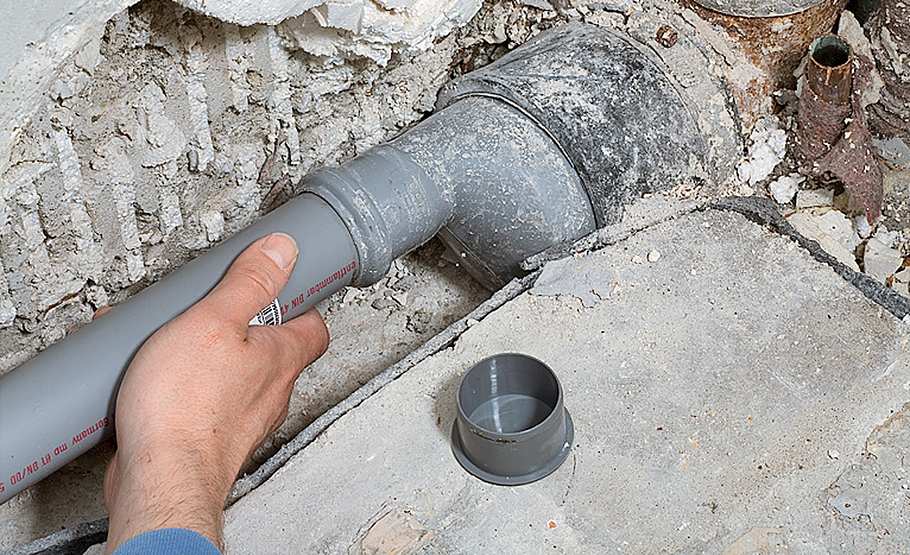

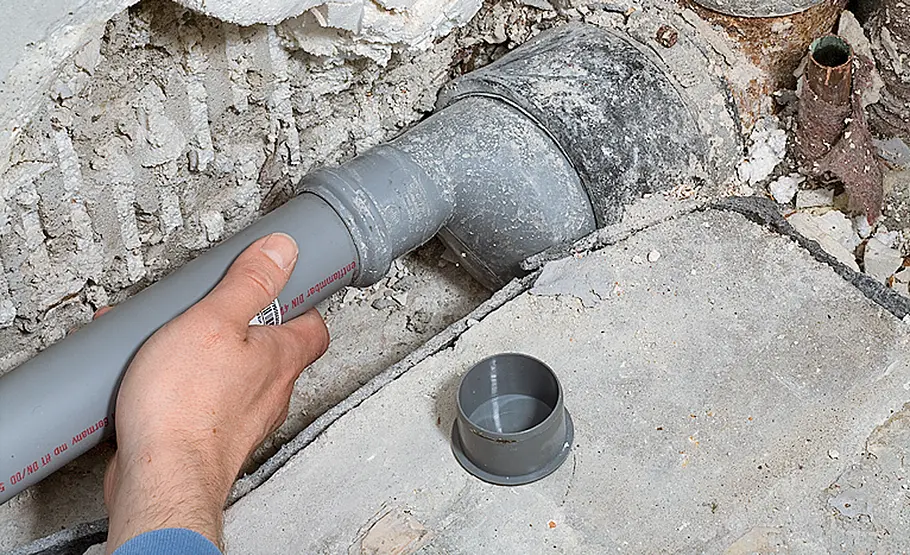

Dann in das Abzweigstück am Fallrohr einführen. Die integrierte Dichtung sorgt für einen festen Anschluss.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

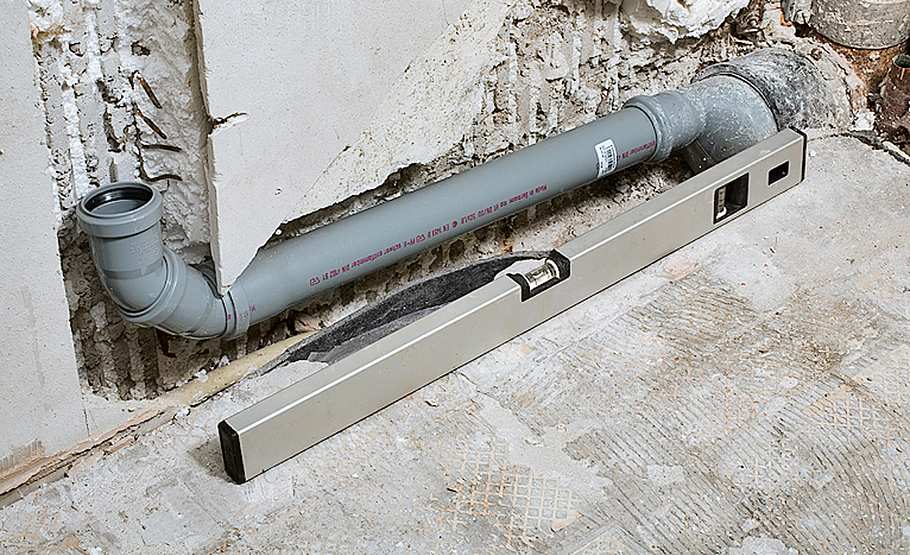

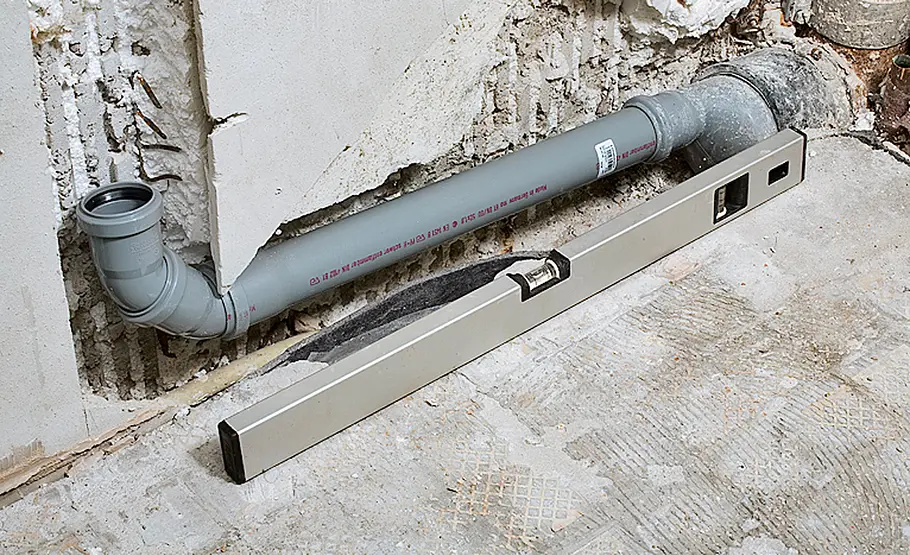

Achten Sie darauf, dass die Rohrabschnitte ein Gefälle von etwa 2-3% in Richtung des Fallrohres aufweisen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

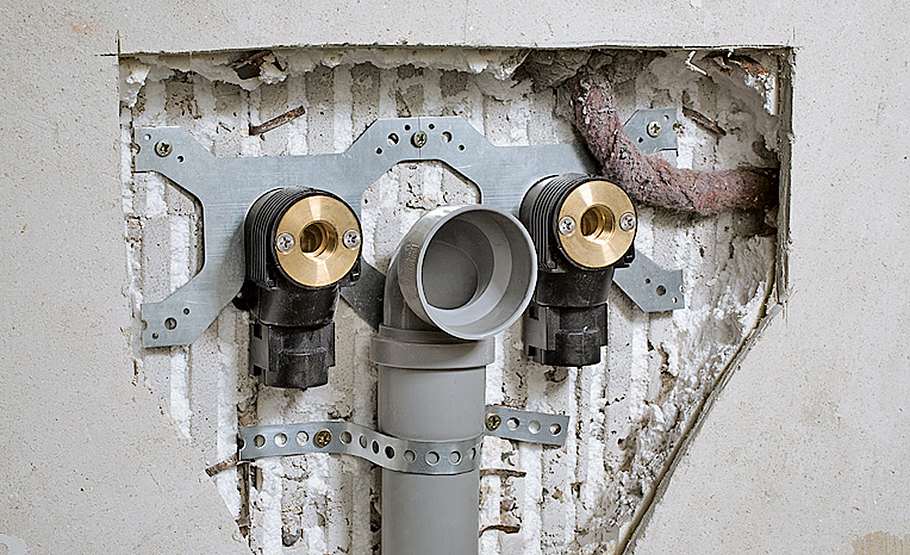

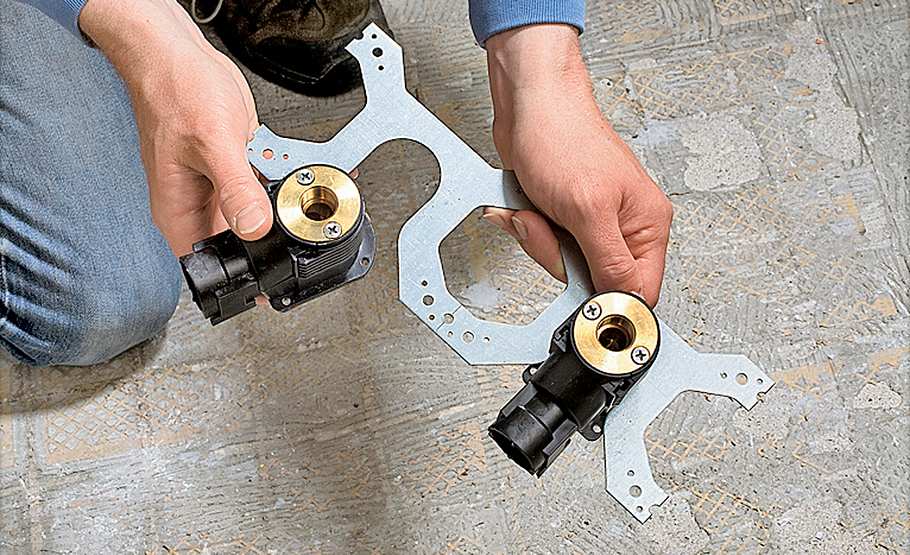

Die Anschlussdosen für die Kalt- und Warmwasserzuleitungen des Waschbeckens an die Anschlussleiste stecken.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

Anschlussleiste an der Wand festschrauben. Die Höhe ergibt sich aus der Montagehöhe des Waschbeckens (Oberkante ca. 85 cm).

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

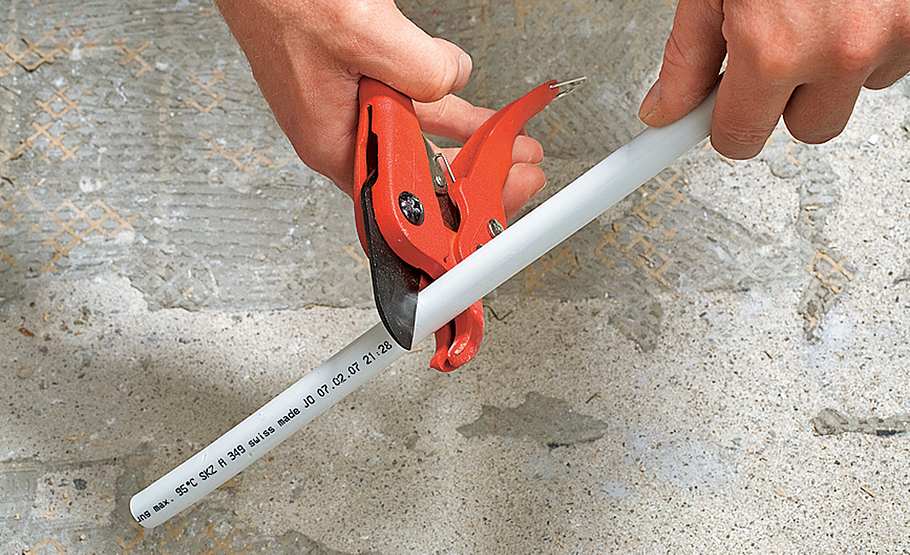

Die Contec-Verbundrohre für die Frischwasserleitungen bestehen aus Kunststoff mit einer Zwischenschicht aus Aluminium. So lassen sie sich leicht biegen. Das Löten entfällt, mit Adaptern und Fittings kann man sie auch problemlos an bestehende Kupferrohre anschließen. Der Zuschnitt erfolgt mittels Rohrschere. Ist das Rohr gekürzt, stecken Sie Überwurf und Klemmring auf.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

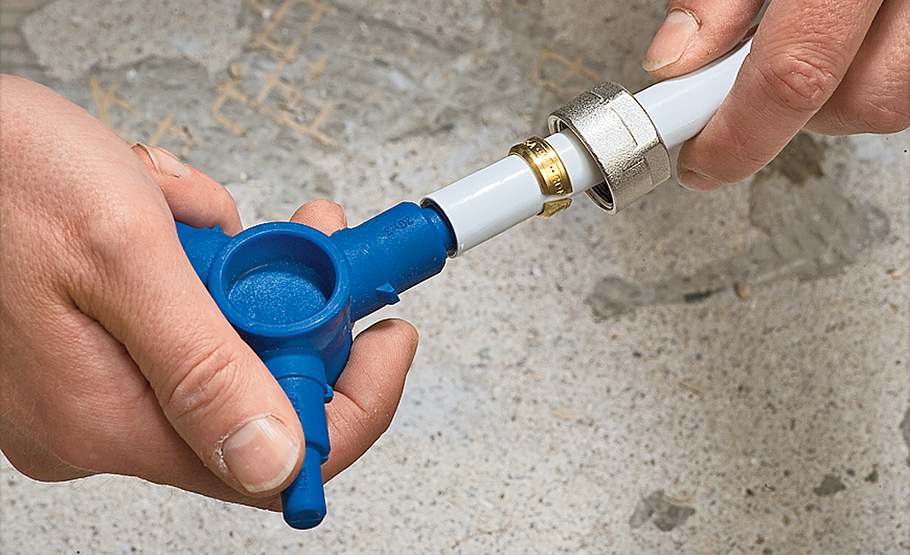

Mit dem Kalibrierdorn das gequetschte Rohr wieder weiten.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

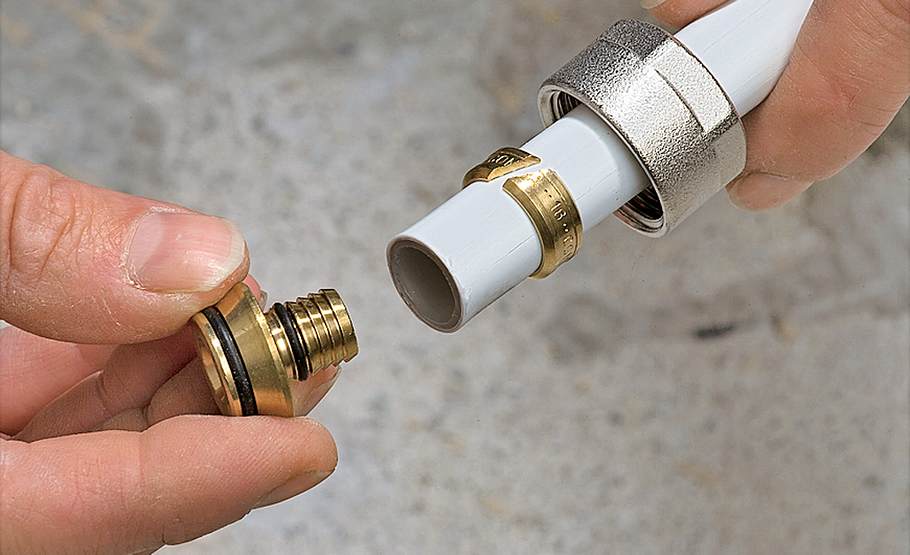

Stützhülse mit Dichtung aufstecken. Dann den Fitting aufsetzen und festziehen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

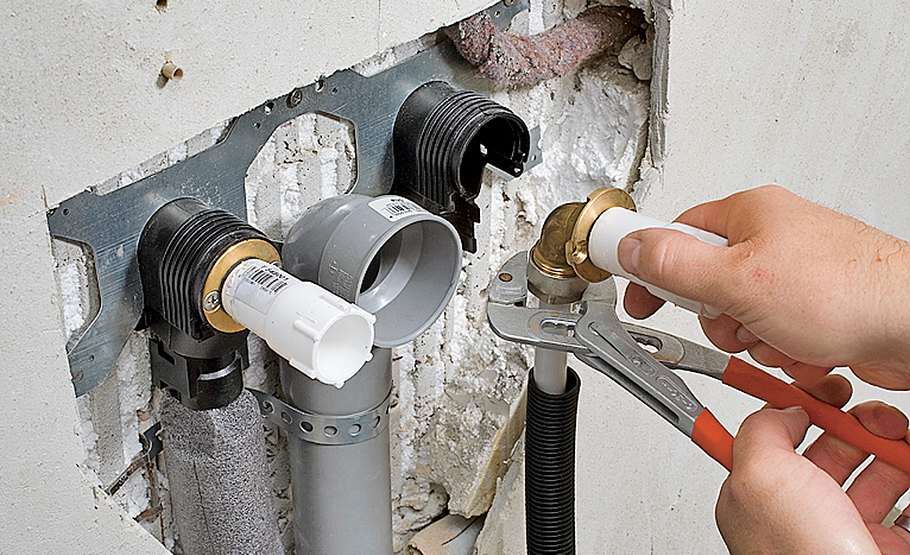

Die Warm- und Kaltwasserrohre an die Anschlussdosen schrauben und mit Stopfen gegen Auslauf sichern.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

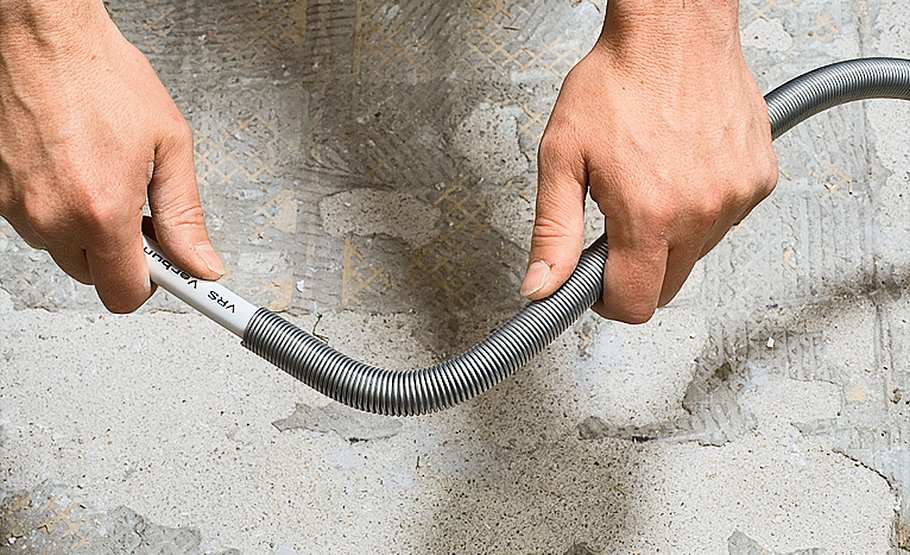

Stülpen Sie die Außenbiegefeder über einen Rohrabschnitt, lässt sich dieser ohne Knick in die gewünschte Position biegen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

Sind mehrere Verbraucher anzuschließen, verwendet man solche Verteiler.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

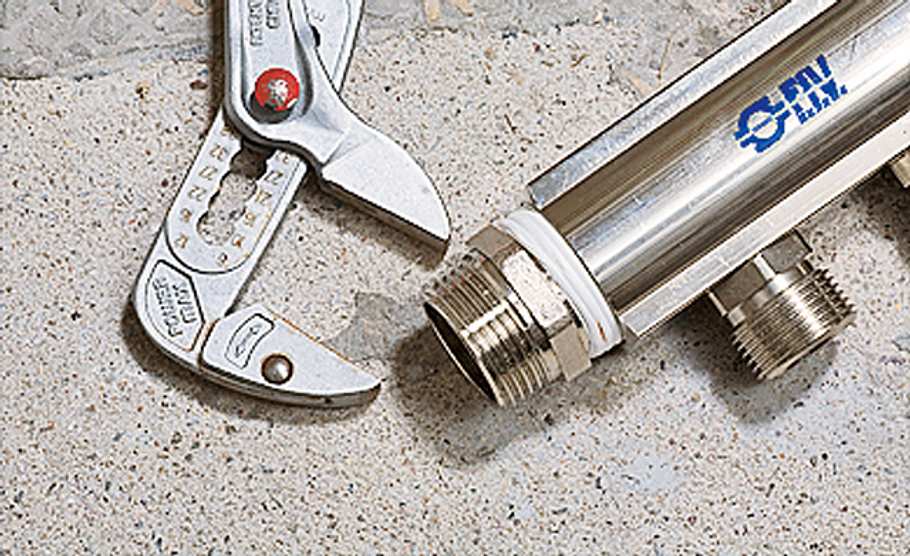

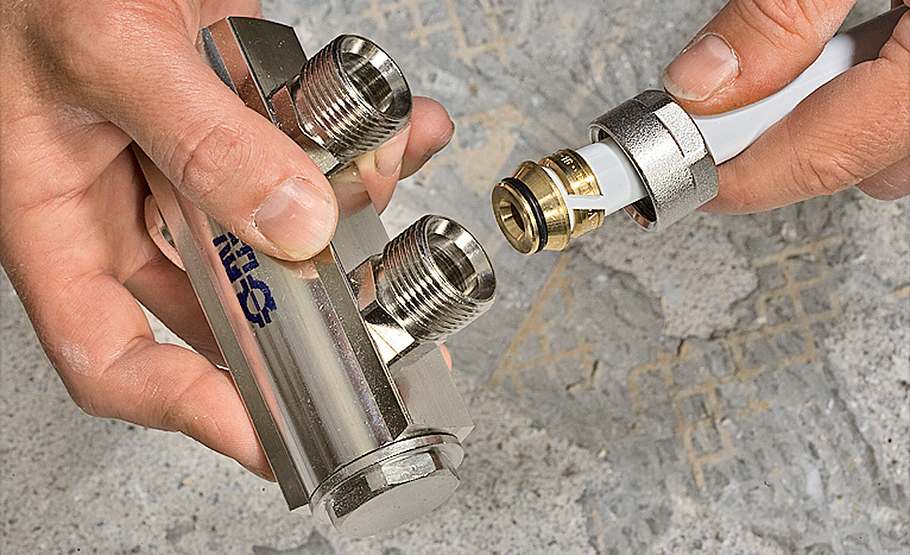

Zwei Zweifachverteiler lassen sich ...

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

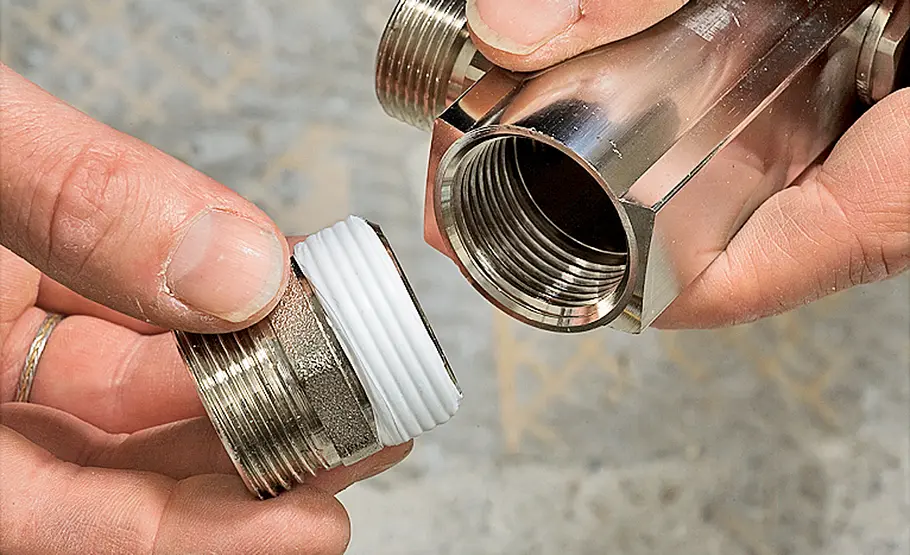

... mit einem Doppel-Nippel verbinden.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

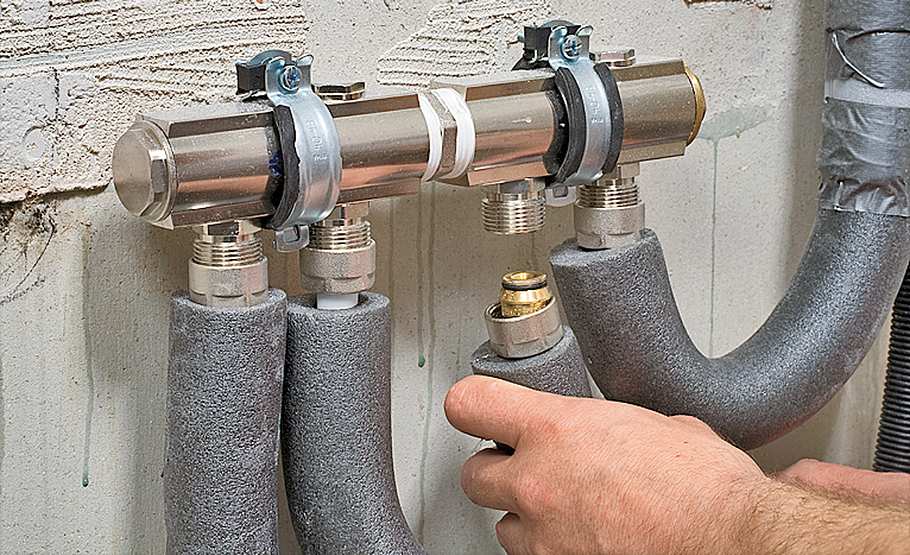

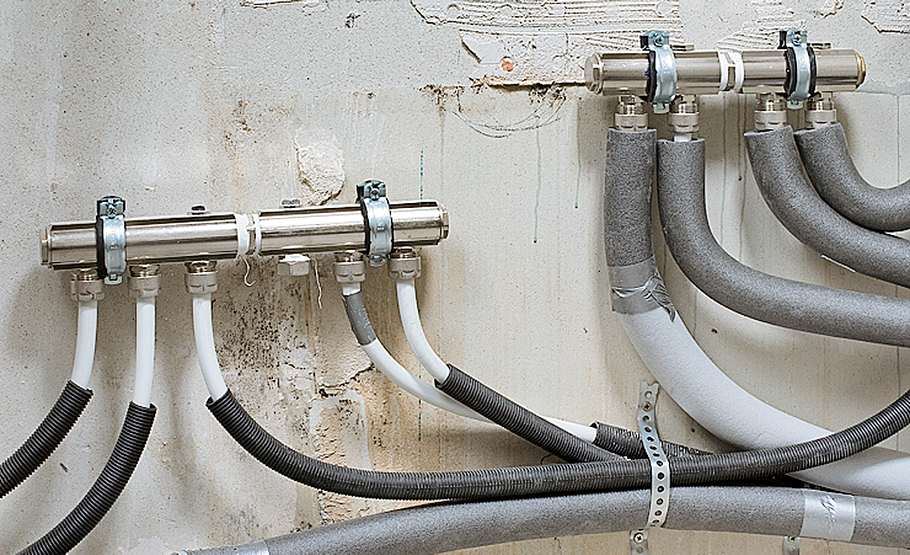

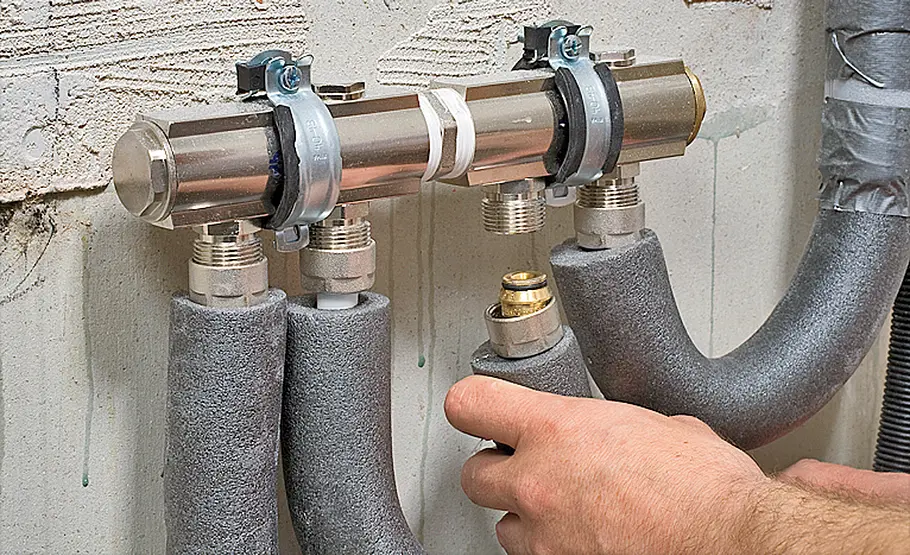

Zulaufrohr vom Durchlauferhitzer sowie Warmwasserrohre für Dusche, Wanne und Waschbecken an einen Verteiler schrauben.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

Links Kaltwasserleitungen für Waschbecken, WC, Badewanne und Anschlüsse im Nebenraum.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

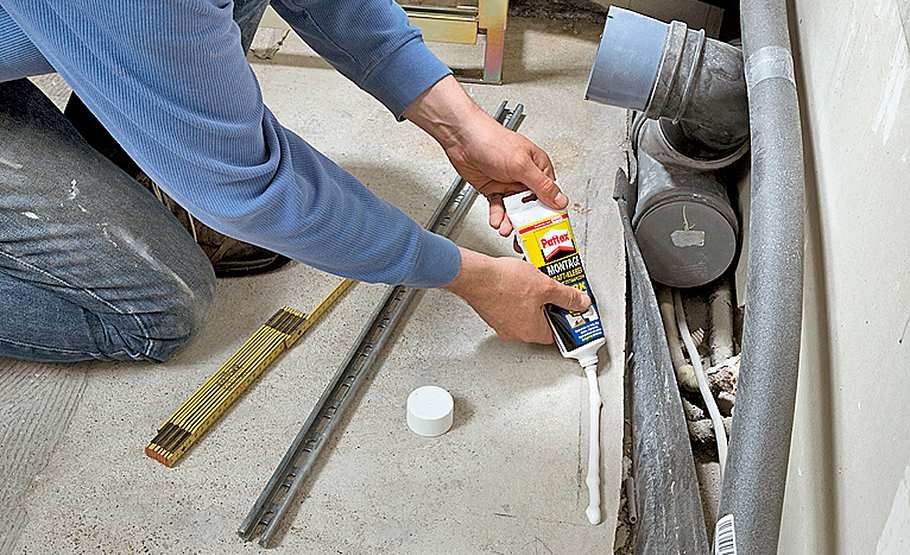

An der rechten Wandseite verwendete man eine Bodenschiene fürs Vorwandelement, fixierte sie aber mit Montagekleber.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

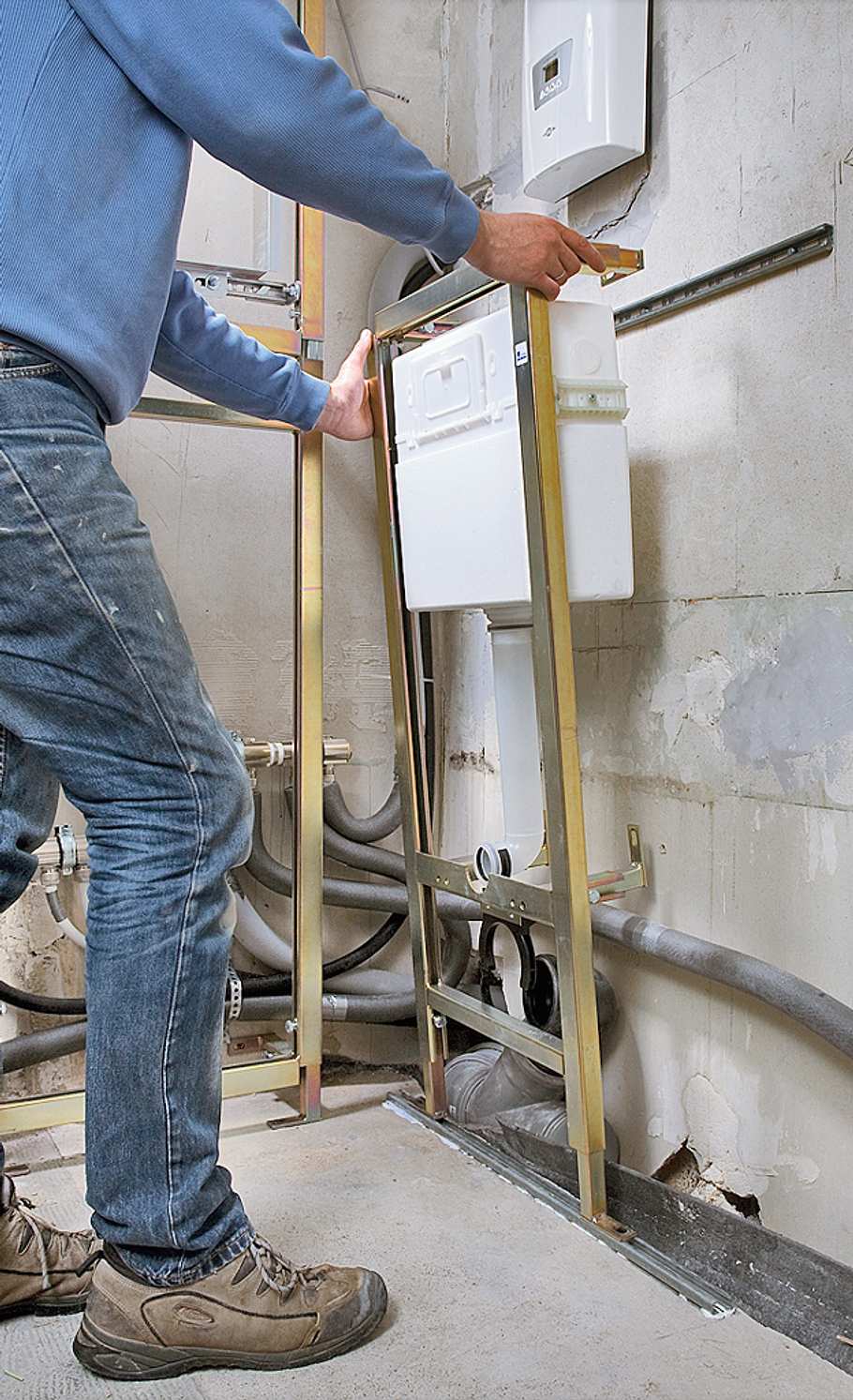

Die Vorwandelemente, hier fürs WC, in die Bodenschiene stellen, an der man sie dann festschraubt.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

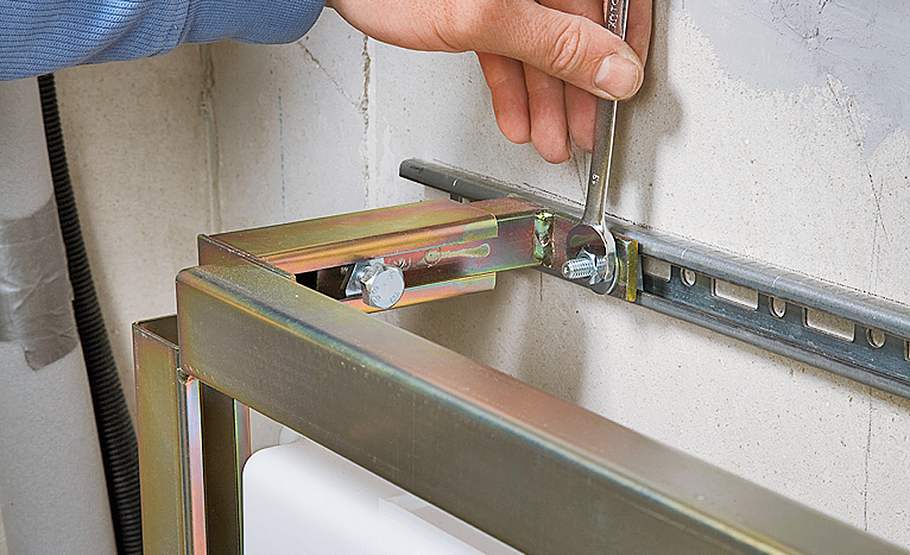

Das Element in der Tiefe ausrichten (Mutter links) und oben an der zuvor angedübelten Wandschiene befestigen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

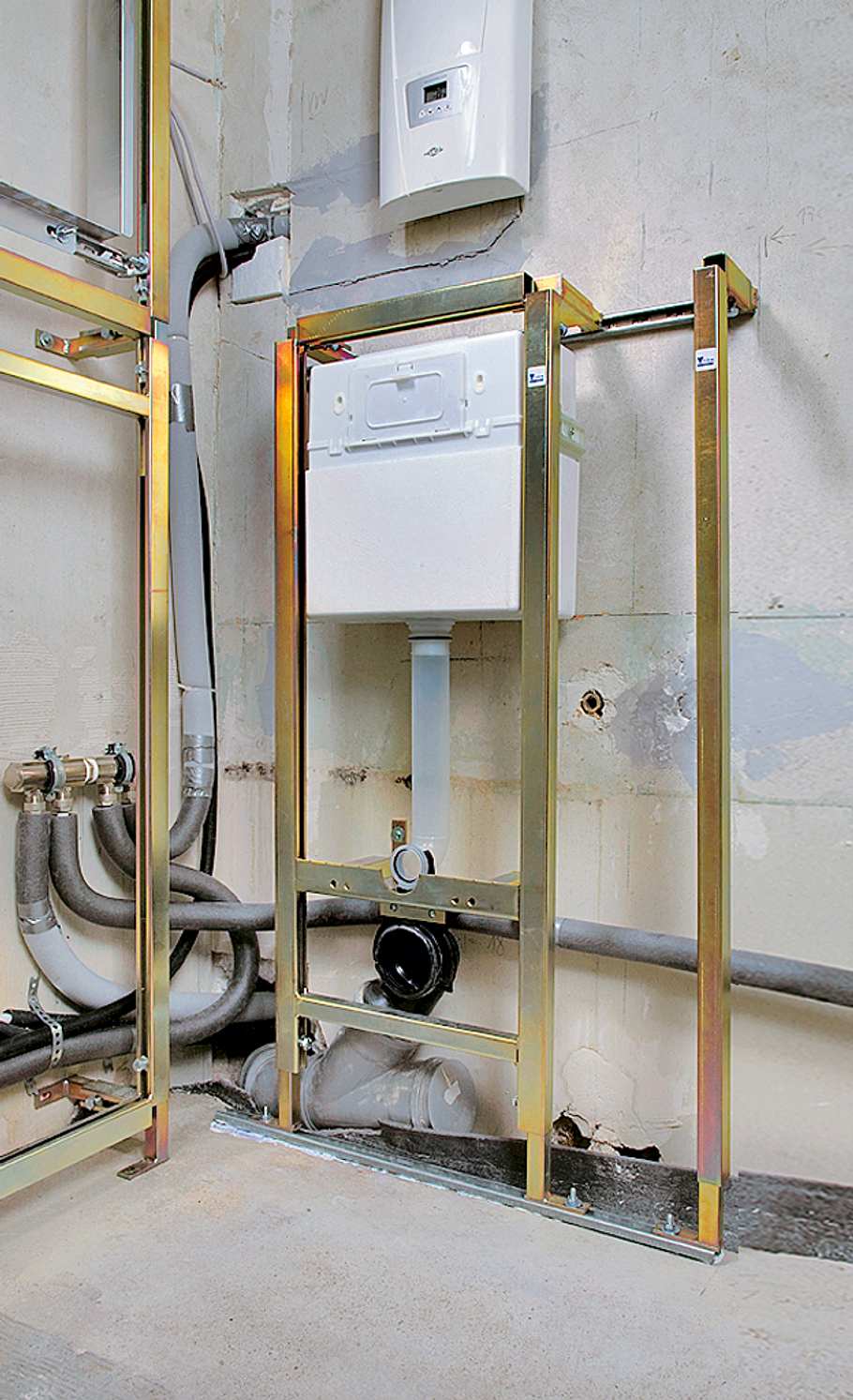

Das Cornat-WC-Element umfasst Spülkasten inkl. WC-Anschlussbogen 90°, der das Abflussrohr von 100 auf 80 mm reduziert.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

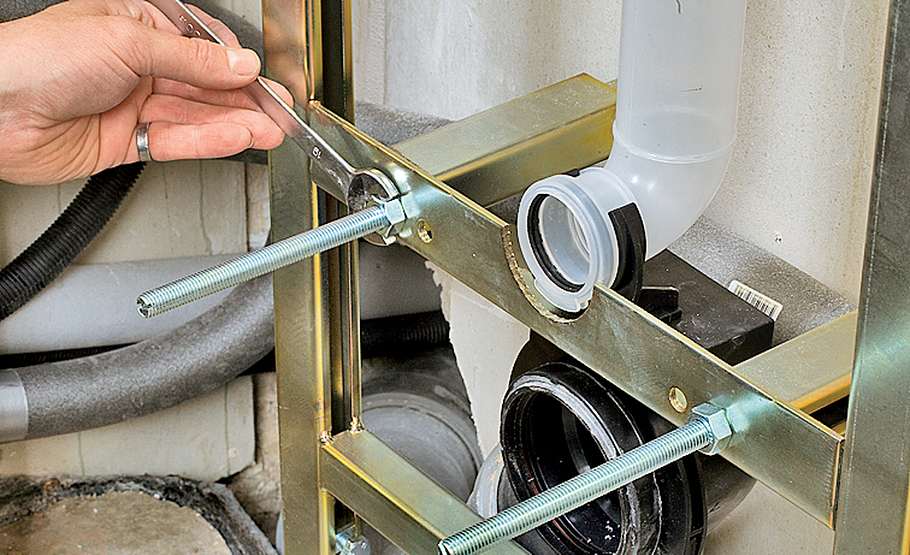

Die Gewindestangen, an denen später das WC aufgehängt wird, schraubt man im Vorwandelement fest.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

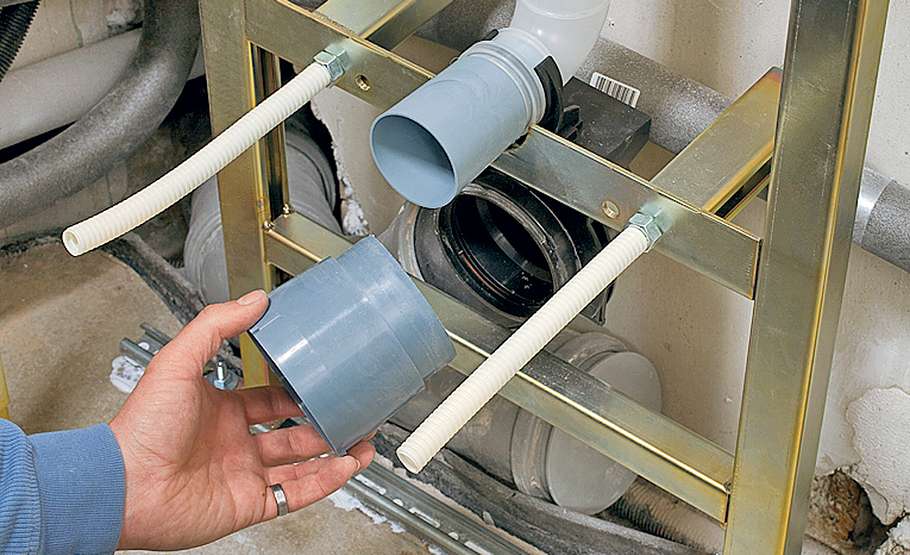

Über die Gewindestangen Schutzschläuche stülpen, Bauschutzkappen/Fliesenlehren an Spül- und Abflussrohr des WC-Elements befestigen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

Auch im Bereich der Spültaste den dem System beiliegenden Bauschutzdeckel aufsetzen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

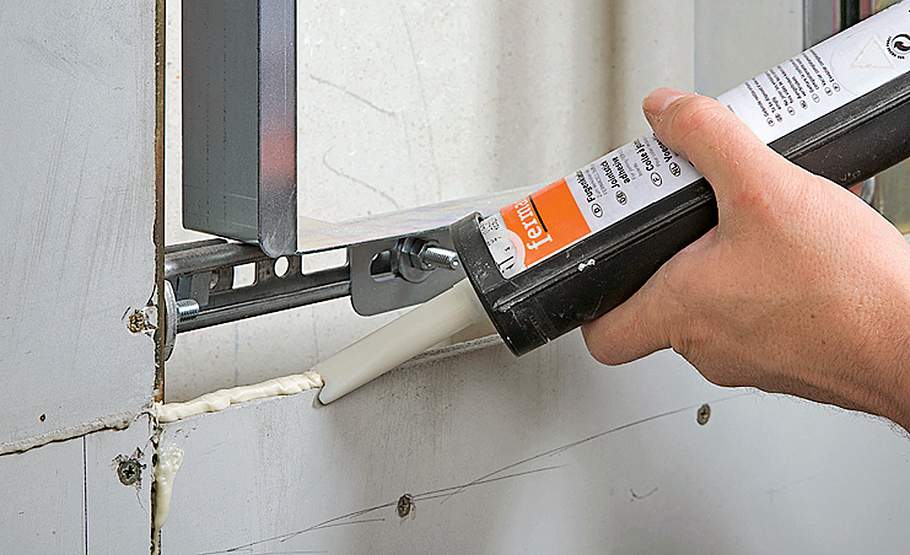

Die Verkleidung der Vorwand erfolgte hier mit zementgebundenen Leichtbeton- Bauplatten. Man verklebt sie auf Stoß.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

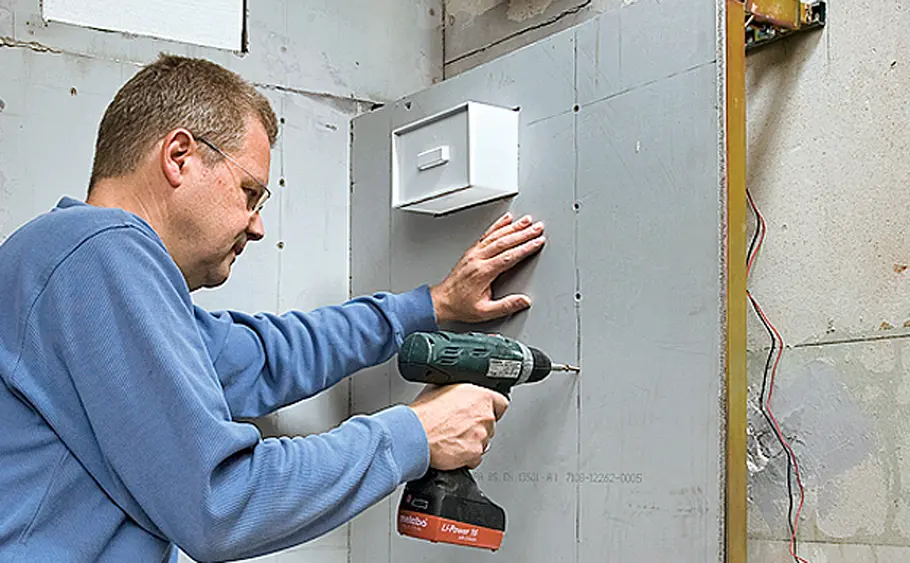

An den Metallprofilen der Vorwandelemente lassen sich die Platten mit Schnellbauschrauben befestigen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

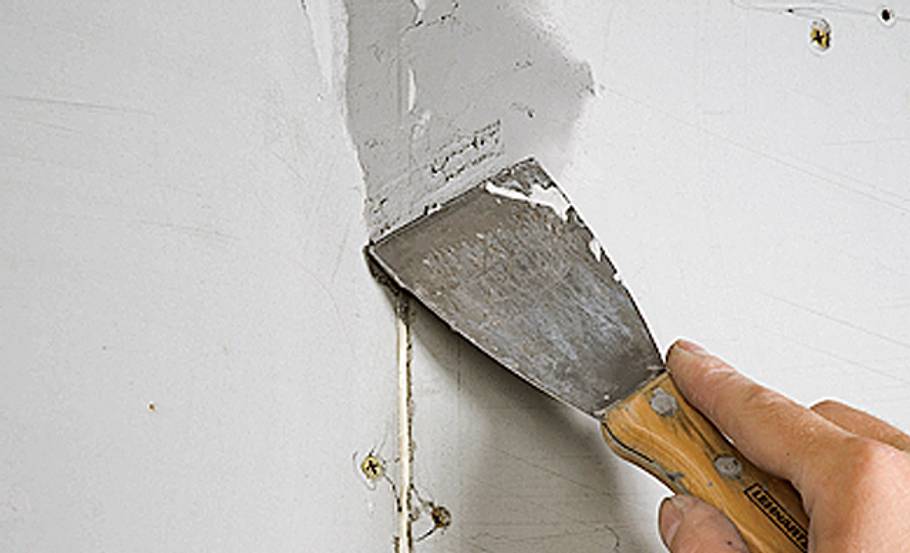

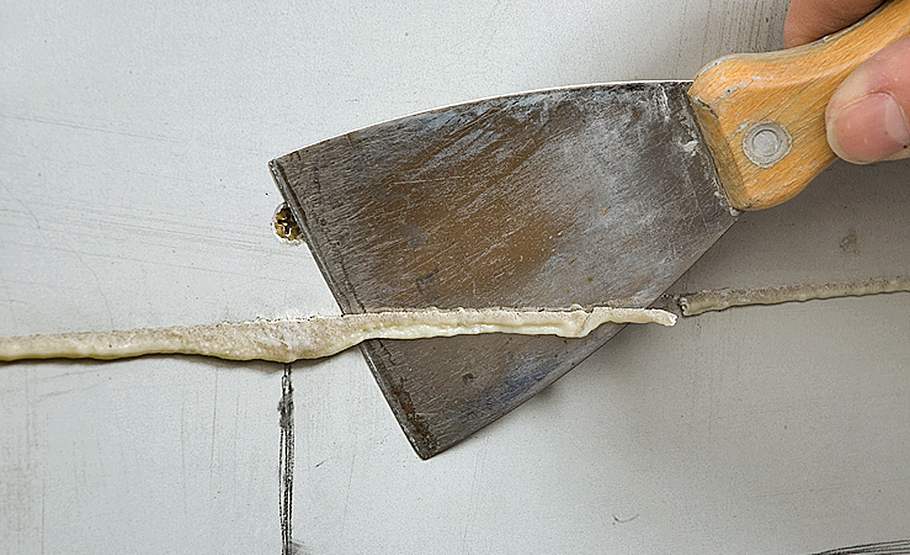

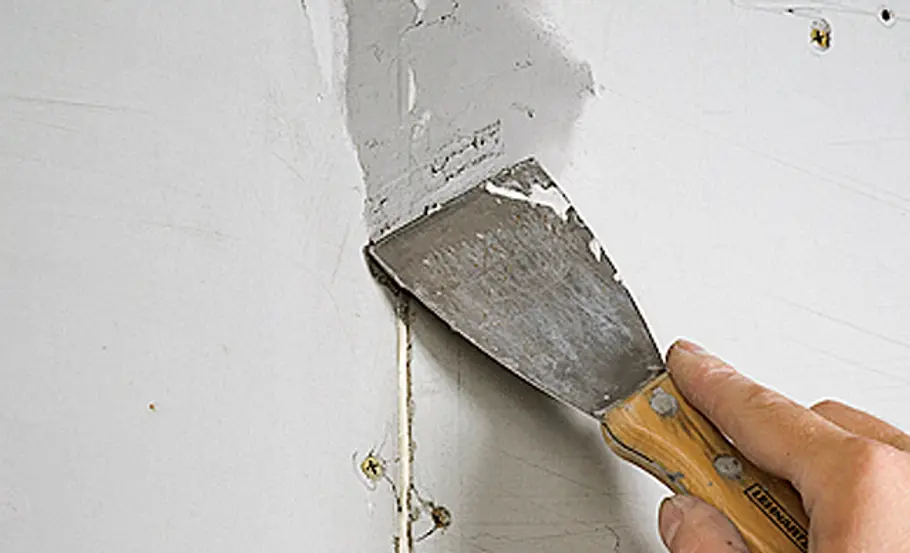

Überstehende Klebstoffreste nach Austrocknung mit dem Spachtel abstoßen.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

Anschließend Fugen und Schraubenköpfe beispachteln.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

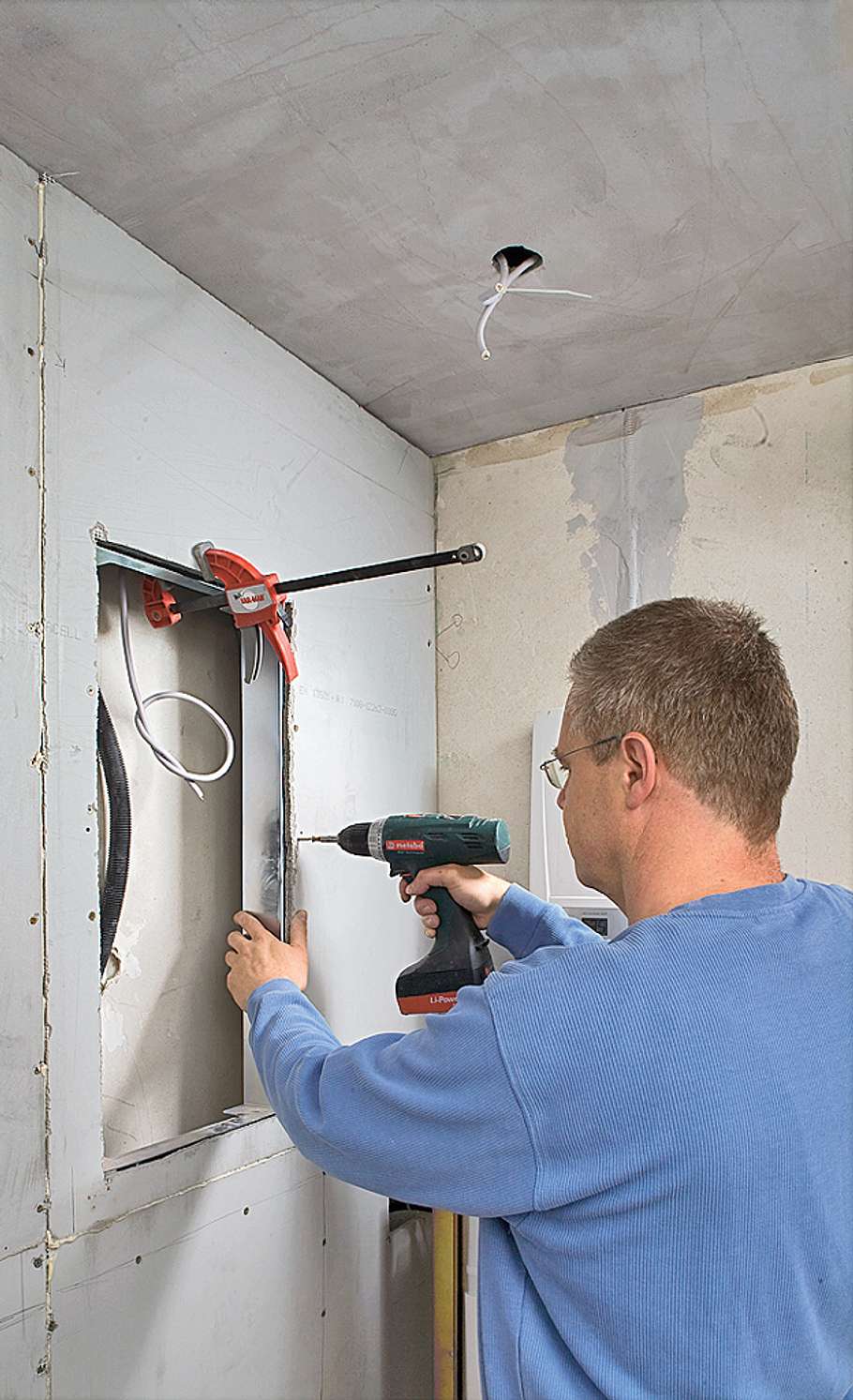

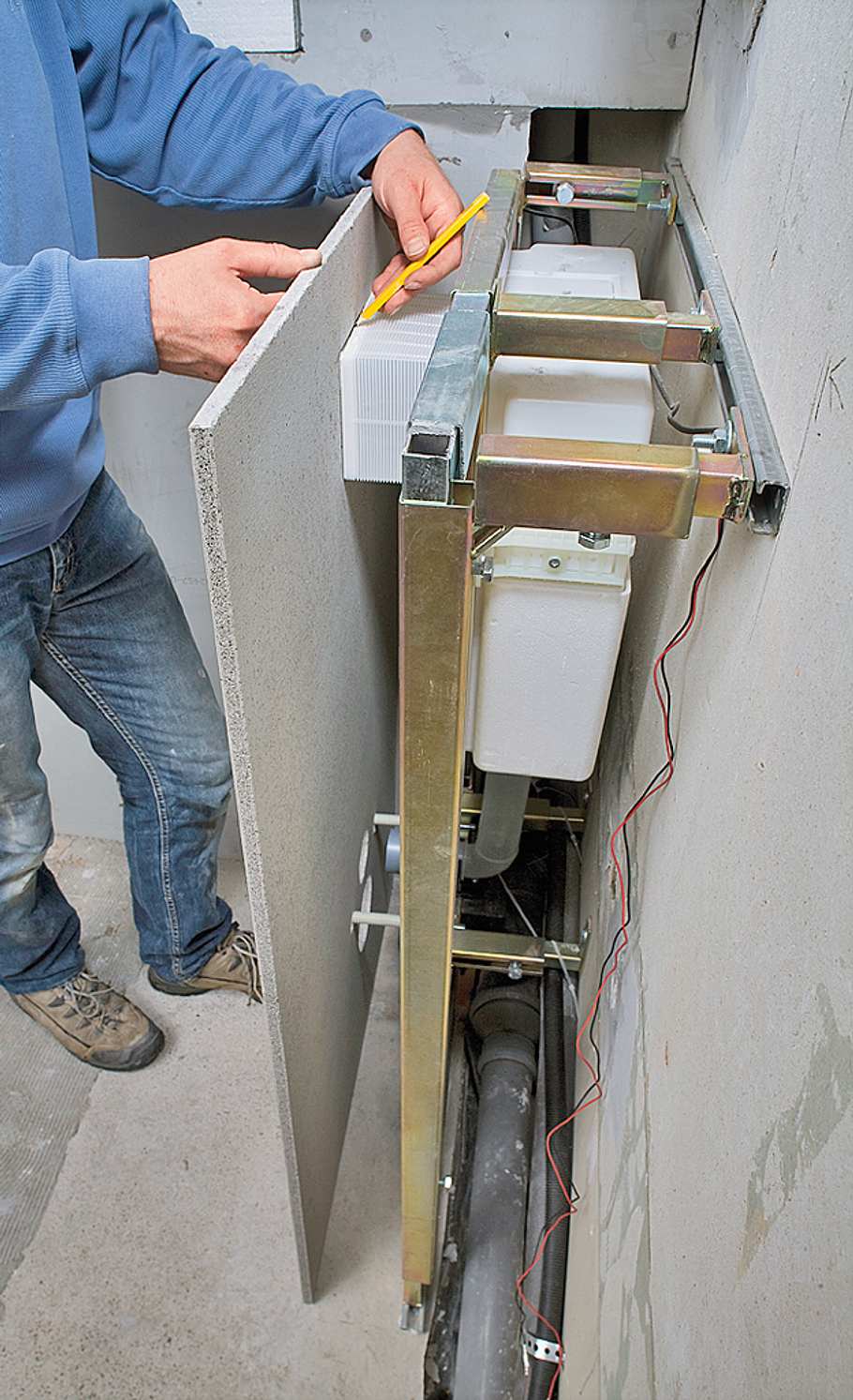

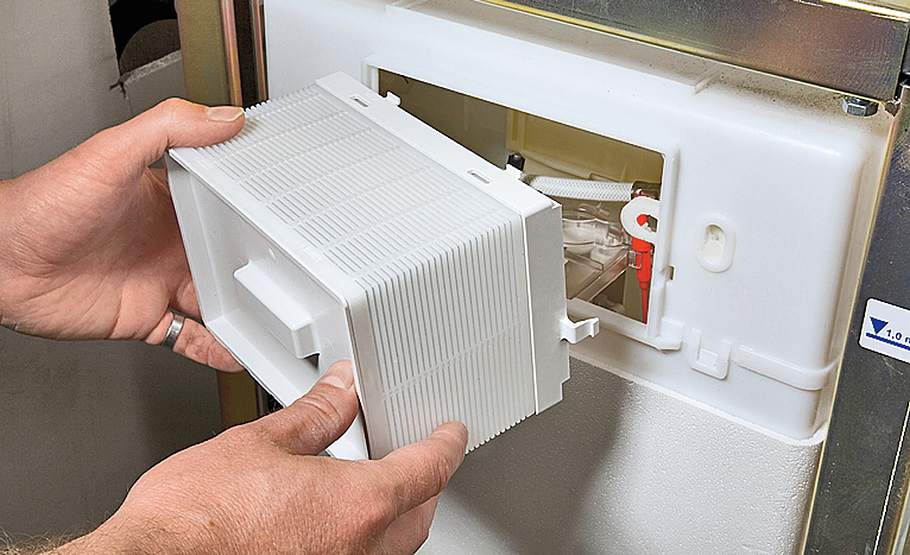

Der Bauschutzdeckel an der Spülung hilft, den Ausschnitt an der Bauplatte anzuzeichnen, die darüber montiert wird.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

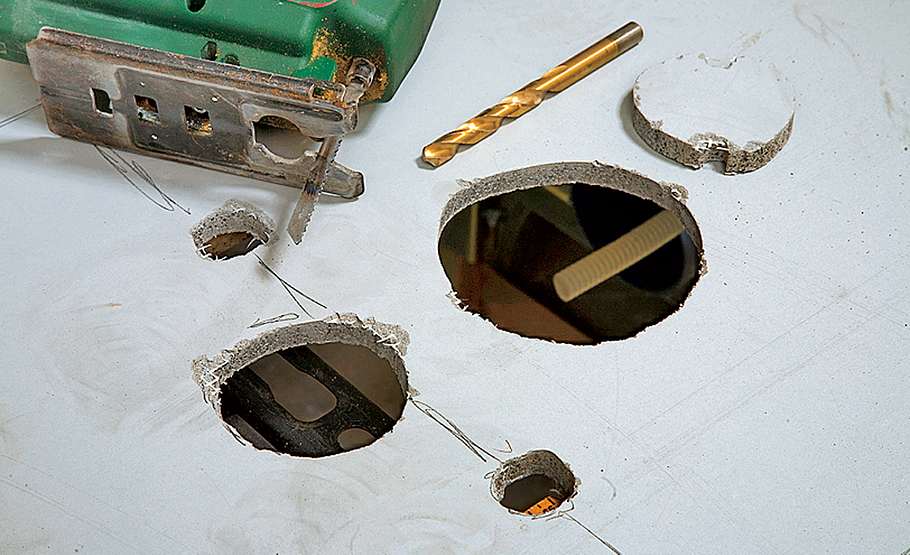

Praxistipp: Zementgebundene Platten sind fester als Gipskarton-/Gipsfaserplatten, vor allem aber absolut wasserfest. Löcher mit Hohlraum- Dosenbohrer oder Stichsäge herstellen, gerade Zuschnitte mit Handsäge oder elektr. Handkreissäge (Absaugung vorsehen), notfalls auch mit Cutter: anritzen, durchbrechen, Gewebe durchschneiden. Sägeblätter sollten stets hartmetallbestückt sein.

Bad-Vorwandsytem aufbauen

Vorwandinstallation montieren

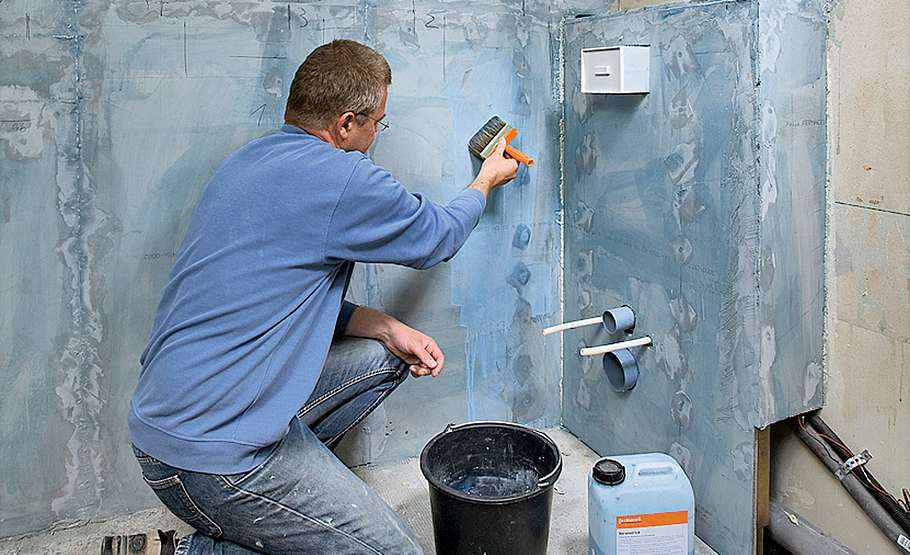

Die Bauplatten Fermacell Powerpanel H2O mit Fermacell-Voranstrich grundieren. Nun kann das Bad gefließt werden.

Möchten Sie Ihr Badezimmer renovieren und dabei die einzelnen Sanitärobjekte wie Toilette und Co. anders anordnen, bietet sich eine Vorwandinstallation aus Systembauteilen an. Es gibt mehrere Hersteller und somit verschiedene Montagevarianten. Für unser Bad, das mit Waschtisch, WC und Badewanne ausgestattet ist, kam ein System von Conmetall zum Einsatz.

Was ist eine Vorwandinstallation?

Vor allem in Bädern nutzt man eine Vorwandinstallation als Ausbauform. Diese Verkleidung deckt alle Technik komplett ab. So wird auch ein unschöner Spülkasten versteckt verbaut. Das Gerüst dieser Wände besteht meist aus einem System mit Profilen. Mit den vorgefertigten Bauteilen wird dieses in Form gebracht. Befestigt werden die Profile an Wand und Boden. Damit Wände und Böden eben sind, wird danach eine Gipskartonwand angebracht. Die neue Wand kann dann mit Tapete, Farbe und Fliesen gestaltet werden. Dank einer Vorwandinstallation kann man auch WC und Waschbecken ohne Bohren anbringen.

Welche Vorwandinstallation gibt es?

Vorwandinstallationen gibt es in verschiedenen Varianten und Optionen:

  • Konventionelle Methode: Die am wenigsten aufwendige Methode ist, wenn Sie die zusätzlichen Vorwandelemente einfach über alle Leitungen montieren. Halterungen und Co. werden ganz normal an der Wand angeschlossen und dann mit einer zweiten Wand verdeckt.
  • Montagerahmen: Vor die Wand kommt ein Montagerahmen. An diesem montieren Sie alle Anschlüsse und Leitungen. Zum Schluss wird der Rahmen mit Platten verkleidet. Rohre verschwinden dabei in der Wand und sind später nicht mehr sichtbar. So können Sie auch einen Unterputz-Spülkasten anbringen und der große Spülkasten von früher kann entfernt werden.
  • Installationsbausteine: Hier sind alle Leitungen und Anschlüsse enthalten. So sparen Sie sich etwas Zeit. Die Leitungen müssen nur noch mit den vorfertigten Bauteilen verbunden werden. Die Leerräume zwischen den Bauteilen werden am Ende vermauert.

Wie baut man eine Vorwandinstallation?

Conmetall vertreibt Sanitärartikel und Metallbauteile über Baumärkte. Das Vorwandsystem umfasst teilweise vormontierte Elemente, unter anderem für WC und Waschtisch, sehr praktische Einbaumöbel sowie zahlreiches Zubehör und Befestigungsmaterial. Daneben gibt es auch Leerelemente, die es ermöglichen, Leitungen samt Verteiler dahinter zu verstecken. In unserem Fall kam hier einiges zusammen, da sich rechts neben diesem Badezimmer ein weiteres befindet, das eine Dusche sowie WC und Waschtisch beherbergt. Kalt- und Warmwasserverteiler (der Durchlauferhitzer befindet sich im gezeigten Bad) fallen entsprechend groß aus. Alle Bausets enthalten detaillierte Montageanleitungen.

Wer jetzt sein Bad mit einer Vorwandinstallation renovieren möchte, sollte zuerst die alten Fliesen abschlagen. Das ist zwar nicht zwingend notwendig, macht den Raum aber ein paar Zentimeter größer. Dann werden die Anschlüsse für Waschbecken und Co. verlegt. Anschließend kann man die Profile aufstellen und die Vorwand anbringen.

Wie Sie die Vorwandelemente anbringen und verkleiden, erfahren Sie im Video:

JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Nachdem die zementgebunden Platten oder die Gipskartonplatten angebracht sind, brauchen diese noch eine Grundierung. Ist diese getrocknet, können Sie das Bad fliesen.
Praxistipp: Die Bildergalerie zeigt die Schritte im Detail >>

Welche Profile für Vorwandinstallation?

Bei den Profilen für die Vorwand kann man sich zwischen Holz und Stahl entscheiden. In unserem Beispiel haben wir Profile aus Stahl montiert. Diese haben den Vorteil, dass sie sich nicht wie Holz verziehen. Außerdem sind die schnell und leicht verarbeitet. Auch Feuchtigkeit, wie im Bad üblich, kann den Stahlprofilen nichts anhaben.

Wie tief ist eine Vorwandinstallation?

Die Tiefe von Vorwänden ist z.B. von Ihren Anschlüssen und Bad-Elementen abhängig. Wenn Sie vorher ein Stand-WC hatten, befindet sich der Abfluss im Boden. Damit Sie im neuen Bad ein Hänge-WC anbringen können, muss sich der Abwasseranschluss aber in der Wand befinden. Deswegen müssten Sie hier erst den Estrich aufstemmen und die Rohre richtig verlegen. Das nimmt natürlich Platz weg. Auch, wenn die Rohre weit in den Raum stehen, ist der Platz begrenzter. Durch kürzere Rohre und flache Vorwandelemente können Sie Platz sparen.

Was kostet eine Vorwandinstallation?

Natürlich sind die Kosten davon abhängig, wie groß Ihr Bad ist. Wer viele neue Vorwandelemente anbringen möchte, muss natürlich auch mehr kaufen. Für die Installationswand sollten Sie mit etwa 40-70 Euro pro Quadratmeter rechnen. Für die Installation von Spülkasten, Wand-WC und Co. müssen Sie mit weiteren Kosten rechnen. Wer keinen Fachmann beauftragt, spart sich auf jeden Fall die Kosten für die Montage.
