LED-Fliesen

LED-Leuchten in Fliesen verlegen

Aus selbst 12/2021

LED-Fliesen und leuchtende Profile sorgen für stimmungsvolle Beleuchtung und mehr Sicherheit im Bad. Wir stellen den Einbau eines Lichtsystems vor.

(1/36)
Foto: Hersteller / Paulmann

LED-Leuchten in Fliesen verlegen

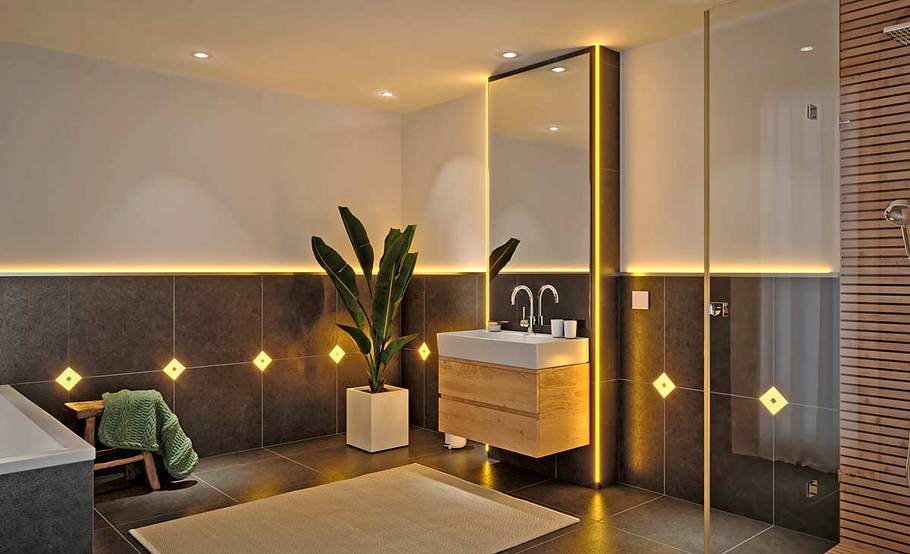

Schön beleuchtet: Das LumiTiles-Lichtsystem ermöglicht den Einbau von beleuchteten Fliesen und Profilen.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

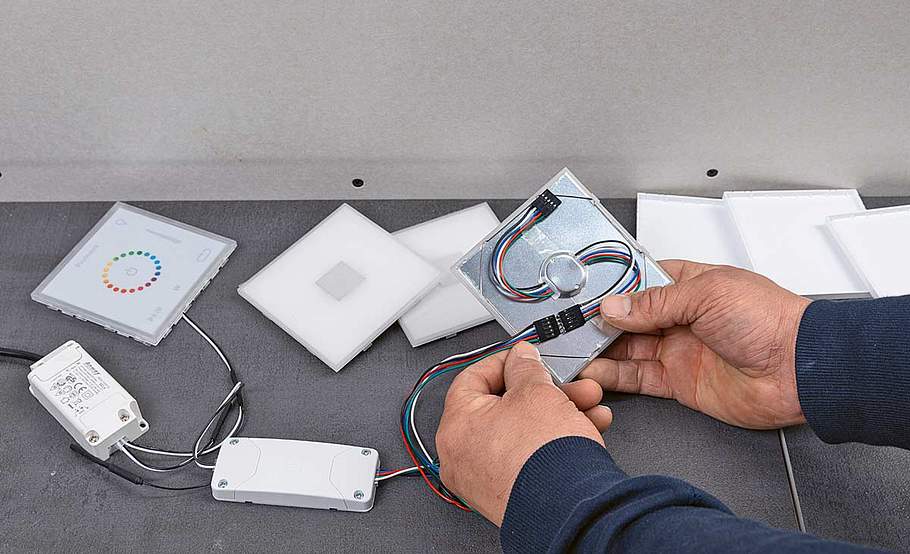

Vorm Einbau das LED-Fliesen-Set trocken zusammenstecken und prüfen, ob es funktioniert. Im Vorfeld einen später zugänglichen ...

Foto: Hersteller / Paulmann

LED-Fliese einbauen

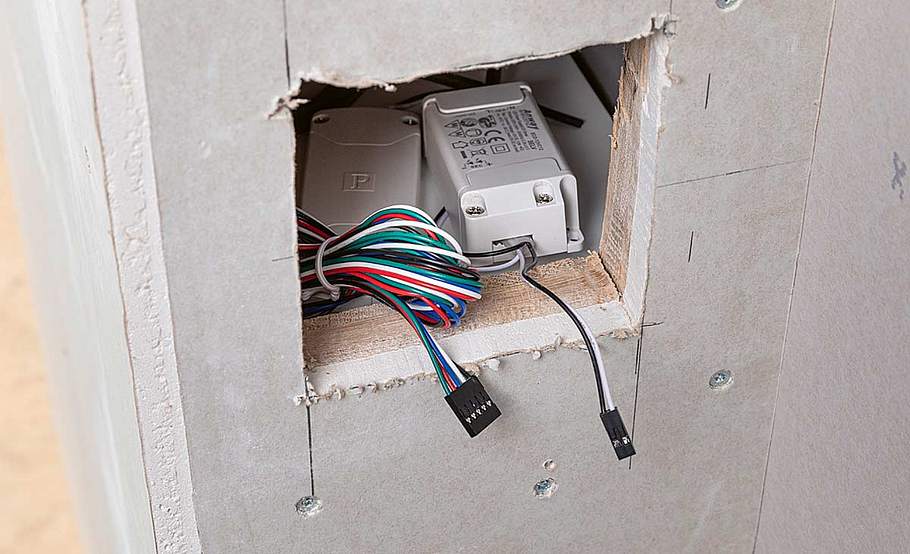

... Hohlraum schaffen, in dem der Trafo Platz findet. Je nach Steuerung muss von hieraus auch ein Lichtschalter-Anschluss erfolgen.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

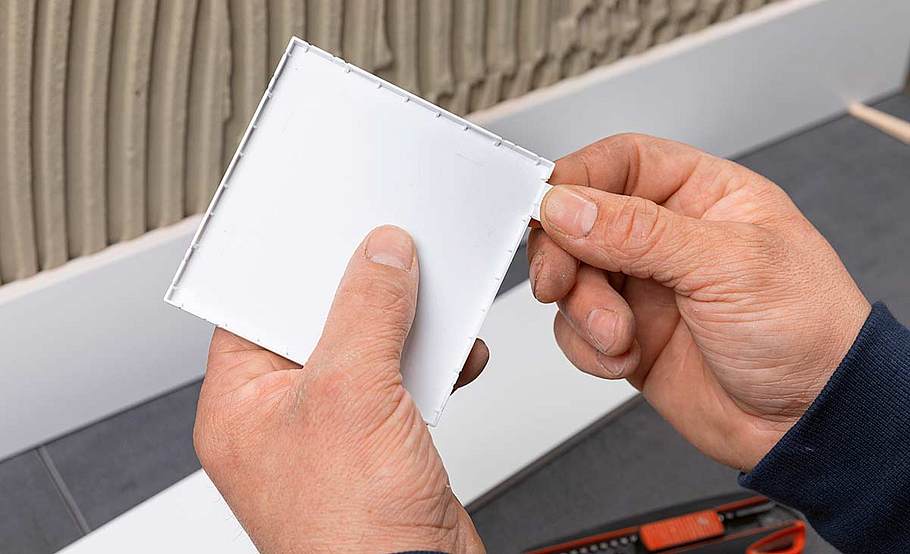

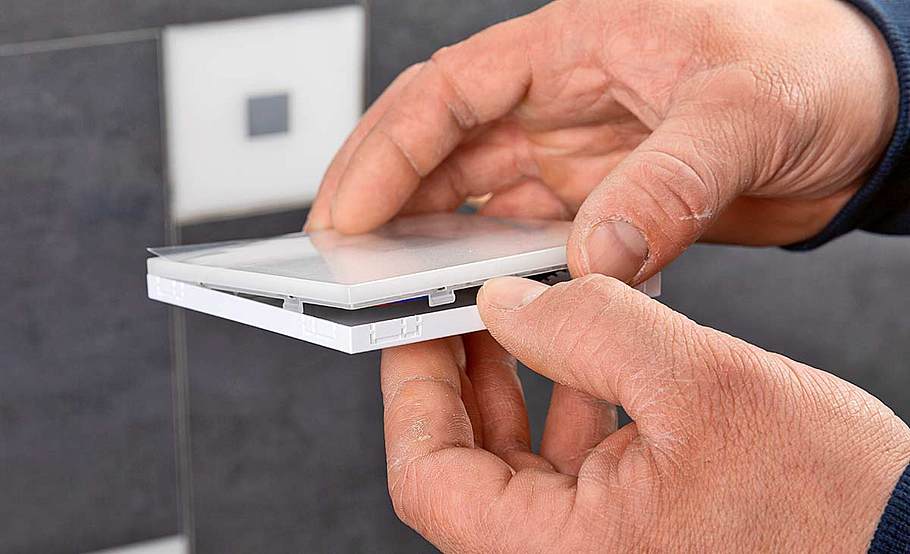

Die LED-Fliese besteht aus zwei Teilen: Einer Basisplatte und dem auch später austauschbaren Lichtmodul. Zum Einbau beide Teile ...

Foto: Hersteller / Paulmann

LED-Fliese einbauen

... auseinandernehmen und am Rand der Basisplatte zwei Ausschnitte bzw. bei der letzten Fliese einen Ausschnitt für den ...

Foto: Hersteller / Paulmann

LED-Fliese einbauen

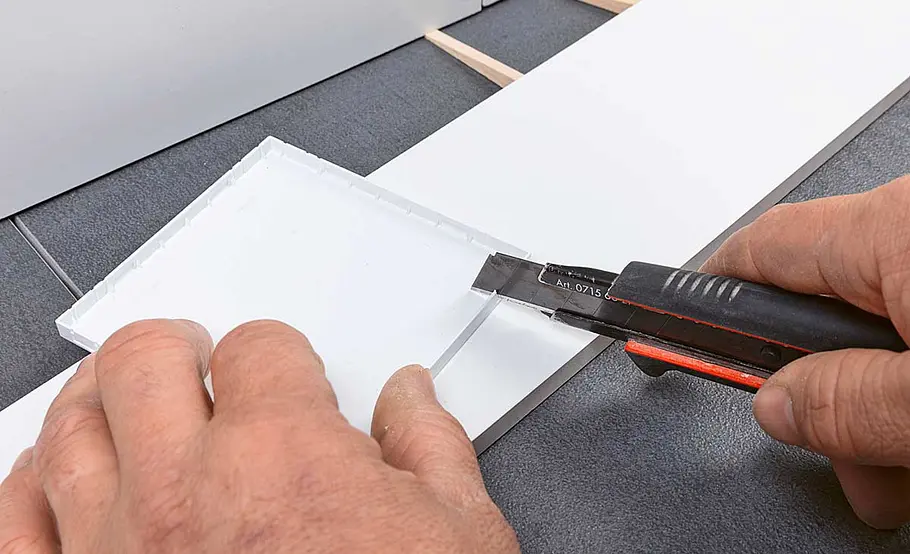

... Kabeldurchlass vornehmen. Den Rand mindestens 5 mm vom Rahmen entfernt an je zwei Stellen einschneiden und das Stück ...

Foto: Hersteller / Paulmann

LED-Fliese einbauen

... herausbrechen. Die Basisplatten werden dann im Zuge des Fliesenklebens im Fliesenkleber platziert.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

Die Durchlässe sollten so liegen, dass die Kabelhineinpassen, die vom Trafo zur Fliese  und ggf. zur nächsten Fliese verlegt werden.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

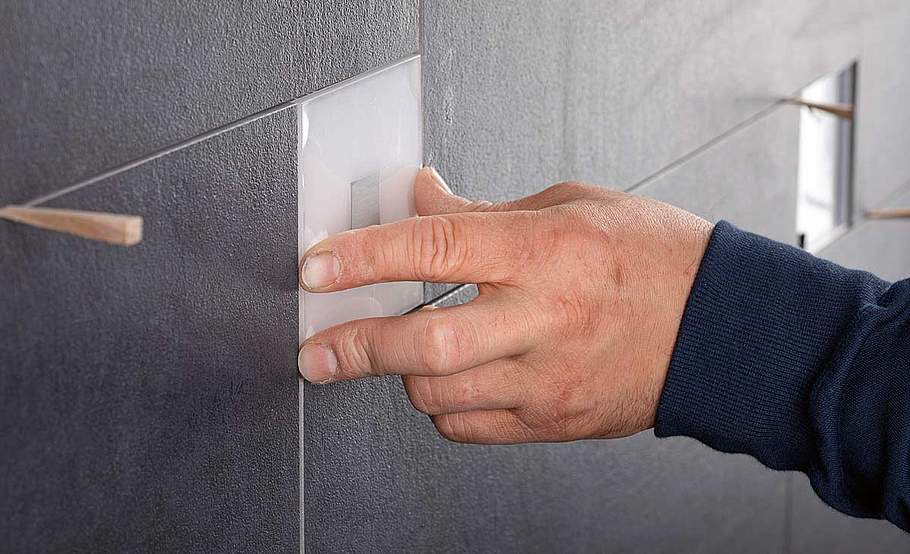

Hier ist die erste Fliese platziert. Beachten Sie die Fugenbreiten in der Fläche!

Foto: Hersteller / Paulmann

LED-Fliese einbauen

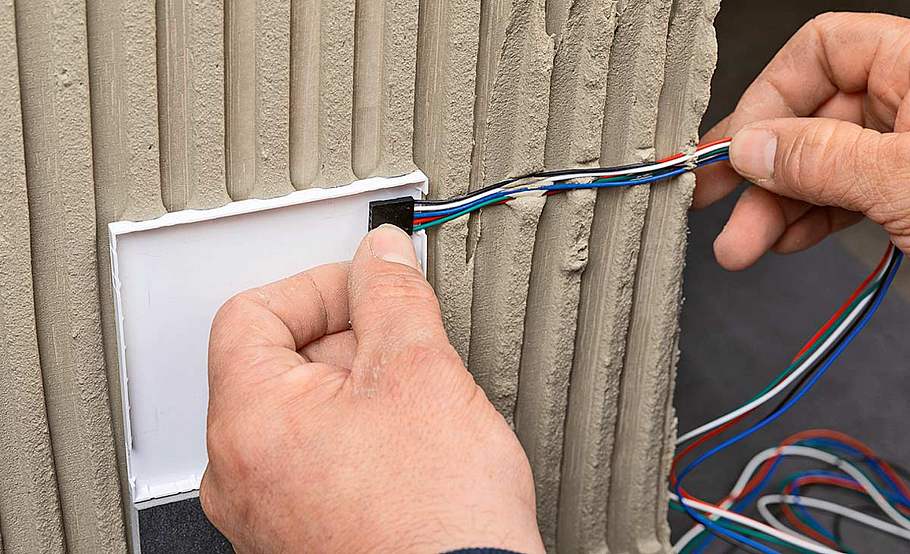

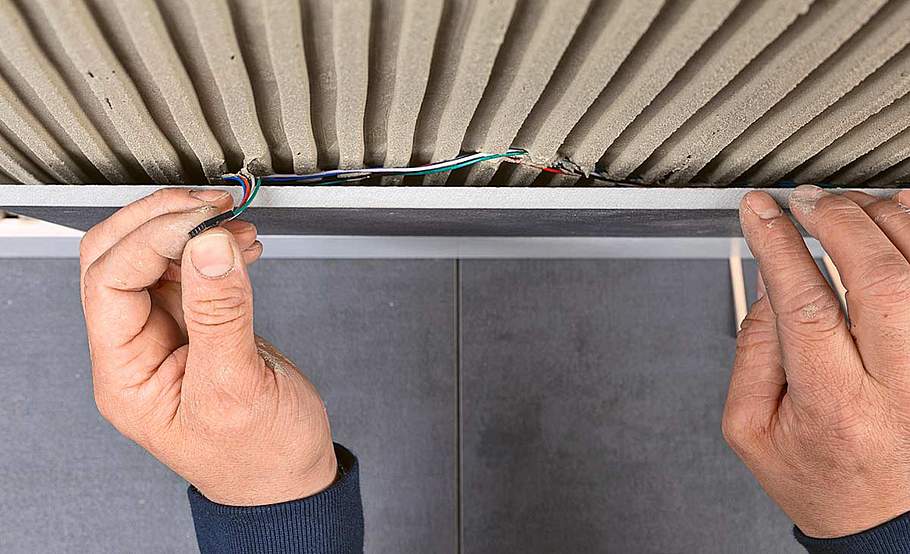

Zur nächsten LED-Fliese wird nun erneut ein Verbindungskabel im Klebebett verlegt.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

Im selben Zug müssen in der Regel auch weitere normale Fliesen verlegt werden. Eine genaue Verlegeskizze vorab hilft also.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

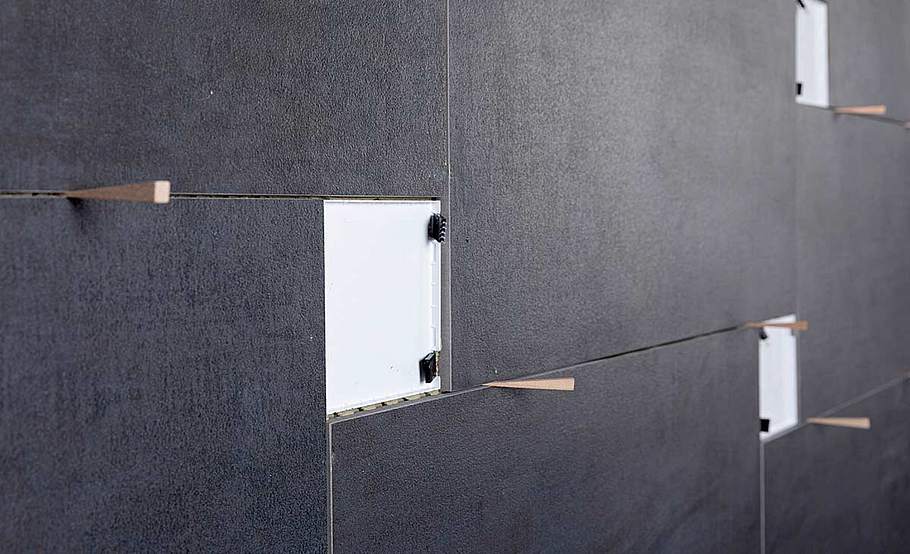

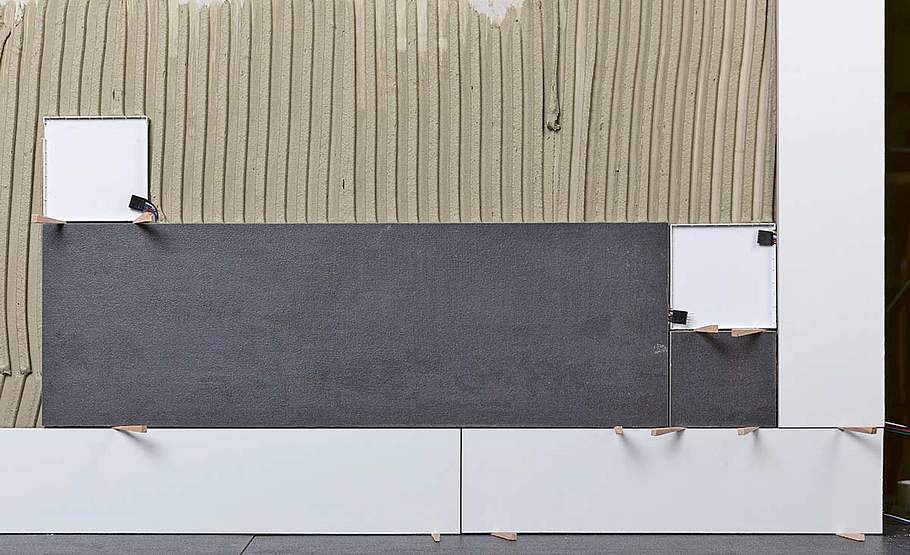

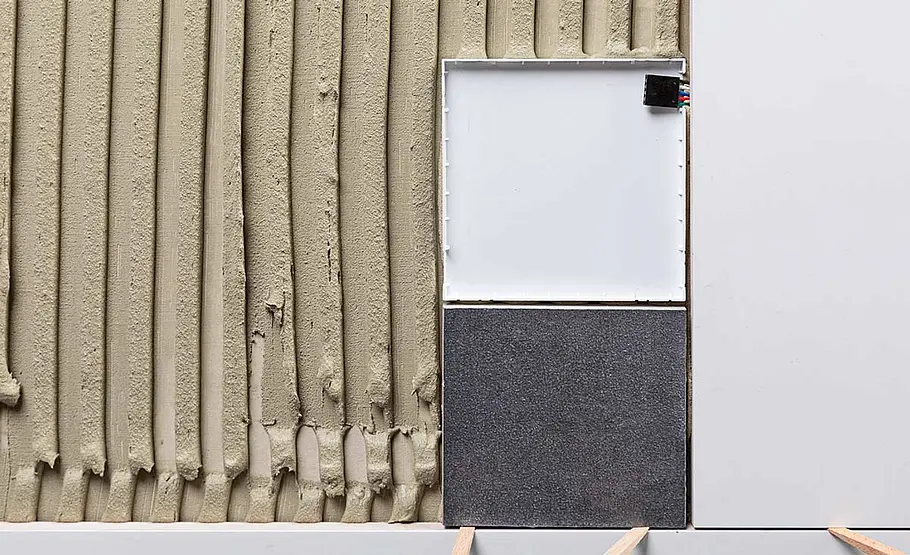

Hier die ersten beiden verlegten Basisplatten des LED-Fliesen-Systems.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

Man kann bis zu zehn LED-Fliesen einplanen, entsprechende Kabel ziehen und Basisplatten in der Fliesenfläche einbinden.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

Soll auch ein Touchpanel zur Steuerung eingebunden werden, muss dessen Basisplatte ebenfalls im Klebebett platziert werden.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

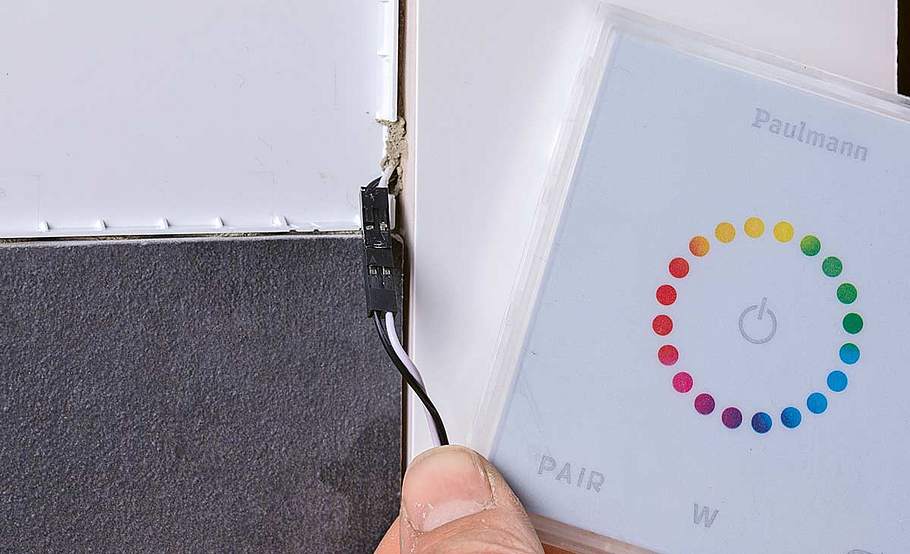

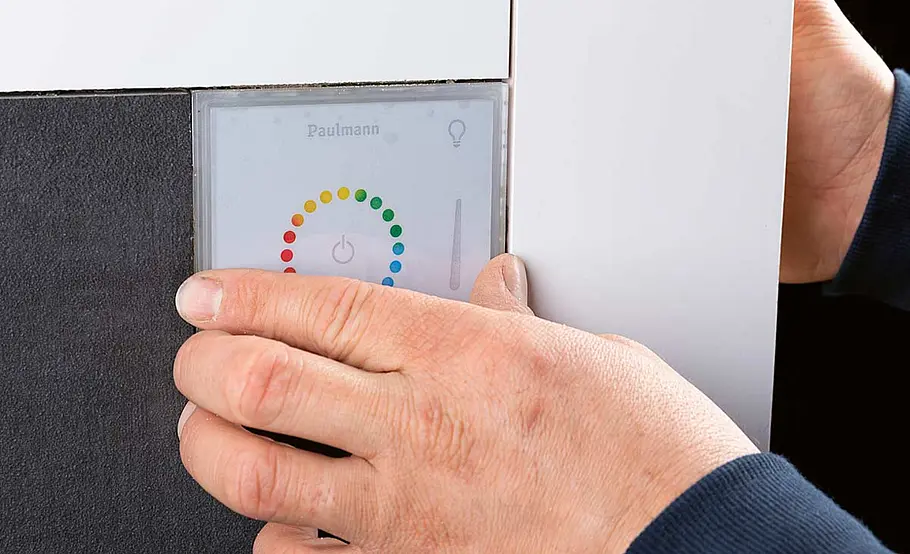

Bei dem Touchpanel handelt es sich um einen Einbauschalter für die direkte Farb-/Weißtonwahl mittels leichter Berührung.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

Alle Kabel können einfach zusammengesteckt werden. Am Anfang nahe des Trafos muss dann noch der Elektroanschluss erfolgen.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

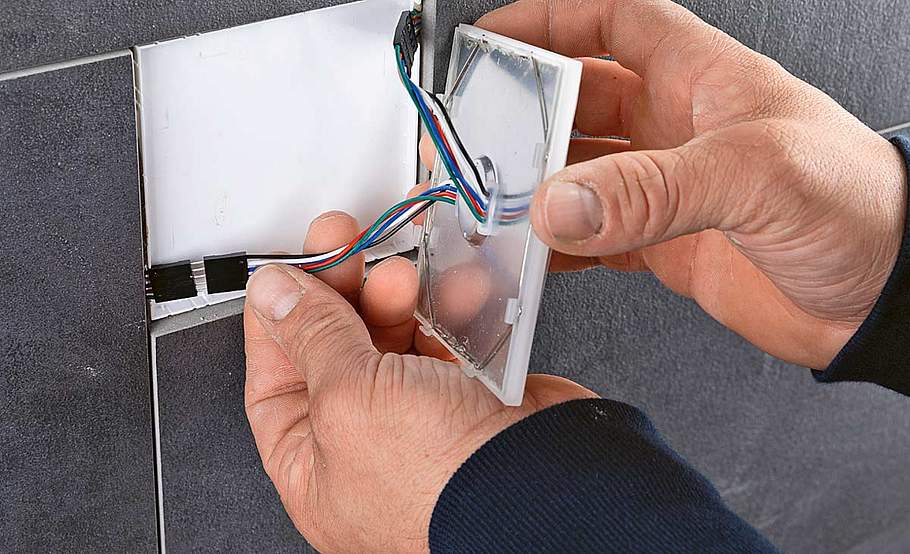

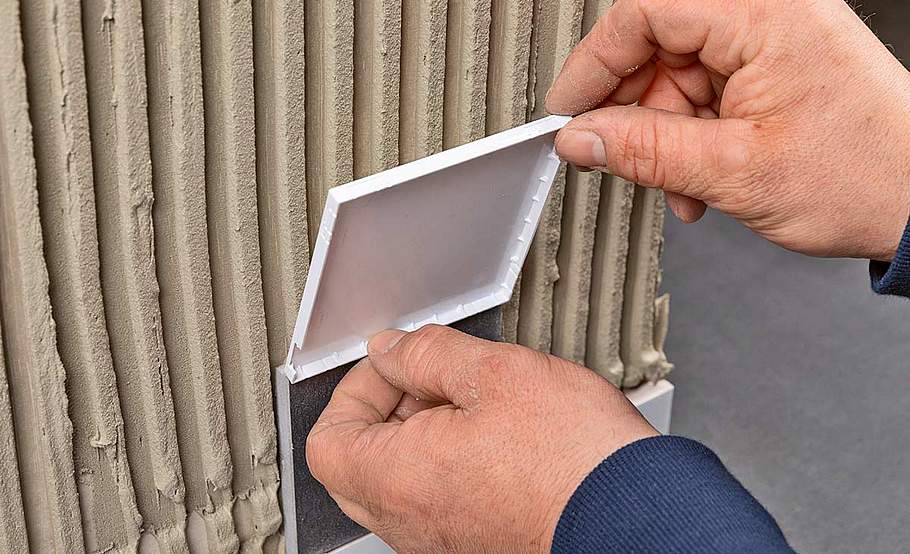

Die LED-Module mit den Kabeln in der Basisplatte verbinden (korrekte Polarität beachten: weiß-weiß/schwarz-schwarz) ...

Foto: Hersteller / Paulmann

LED-Fliese einbauen

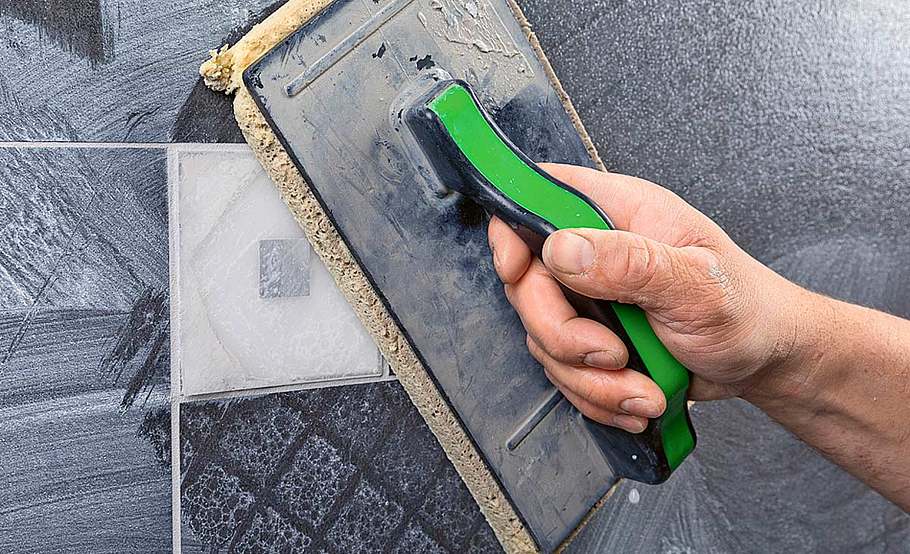

... und die Module einklicken. Jetzt kann die gesamte Fliesenfläche ganz normal verfugt werden.

Foto: Hersteller / Paulmann

LED-Fliese einbauen

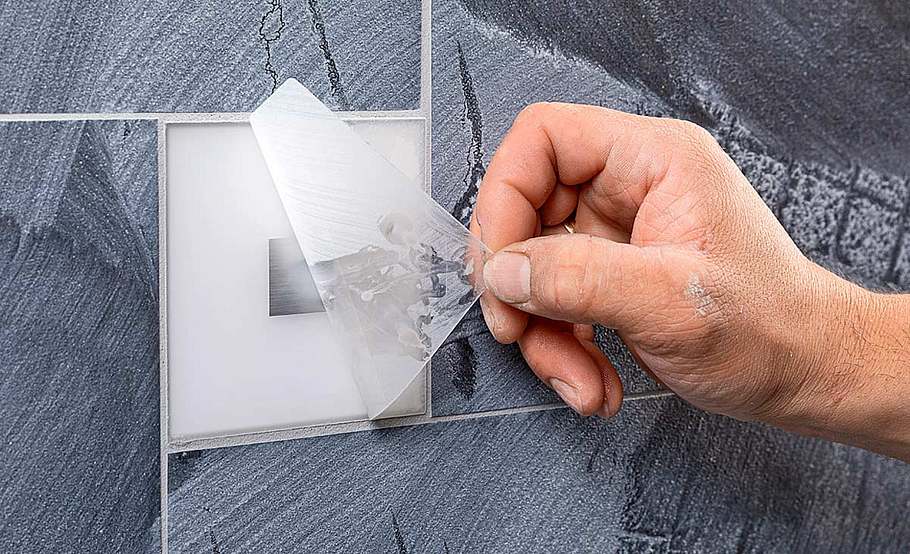

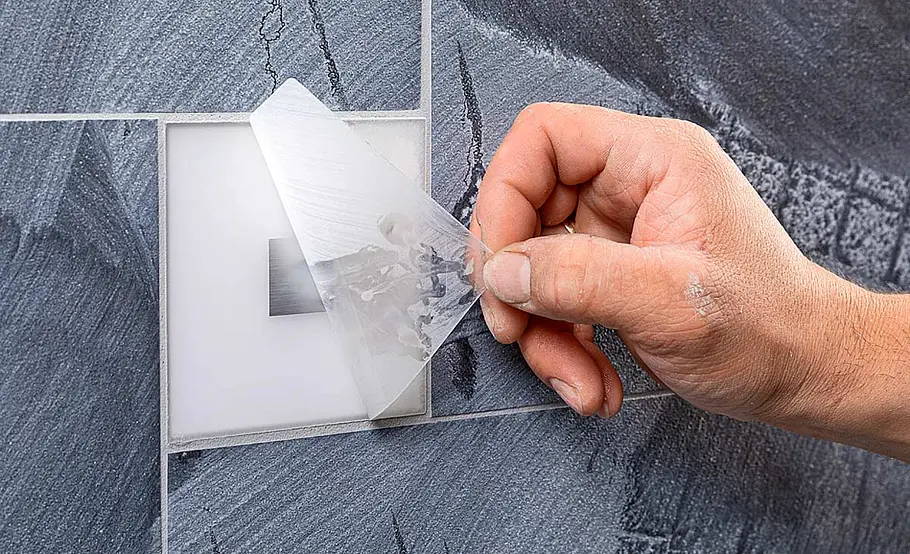

Abschließend zieht man noch die Schutzfolie vom LED-Modul ab.

Foto: Hersteller / Paulmann

Lichtprofil montieren

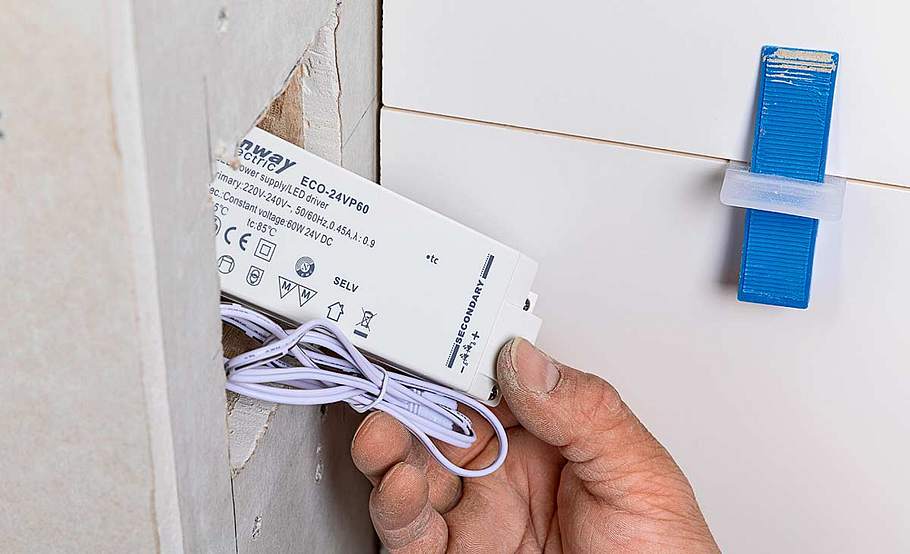

Zunächst wieder Platz für den Trafo schaffen. Bedenken Sie dabei, dass der Hohlraum später gut zugänglich ist.

Foto: Hersteller / Paulmann

Lichtprofil montieren

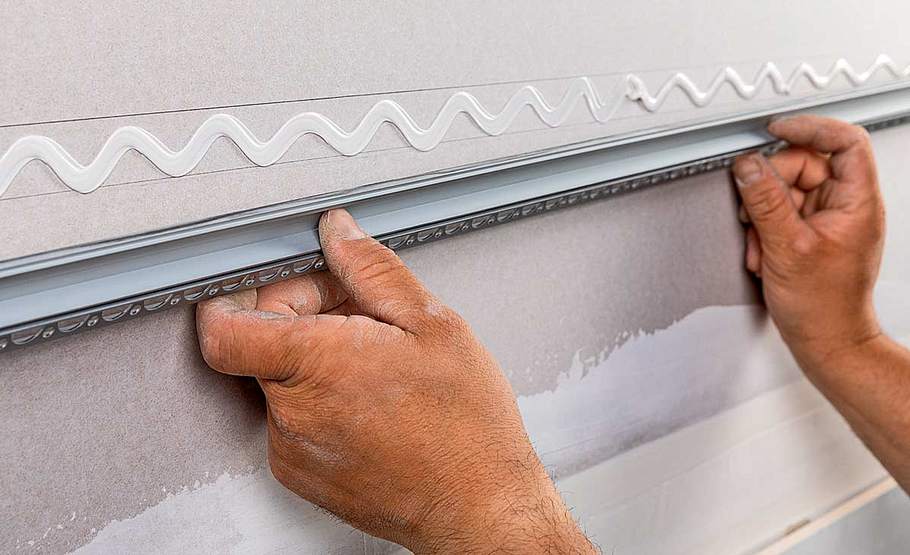

Das Top-Profil (in 1 und 2 m Länge als Einbau- und Aufbauvariante erhältlich) am oberen Rand des Fliesenspiegels verkleben.

Foto: Hersteller / Paulmann

Lichtprofil montieren

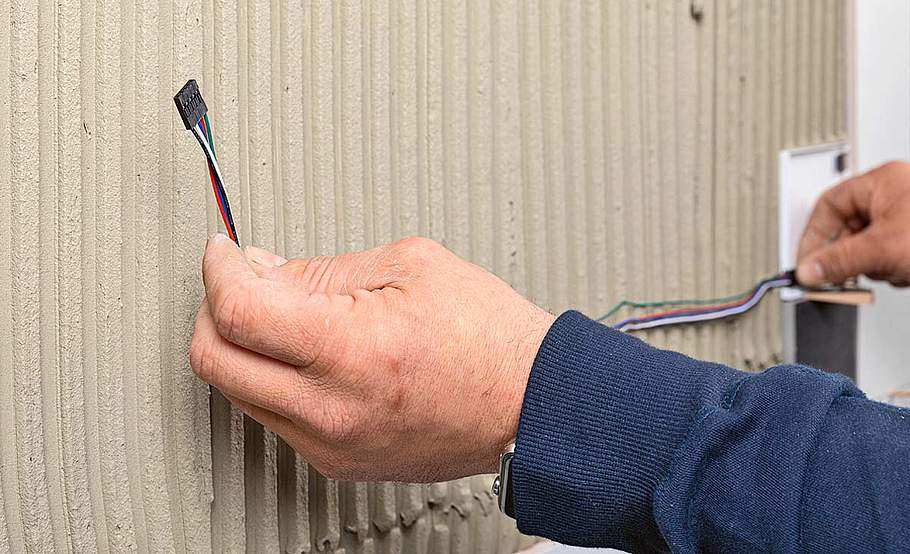

Wie bei den LED-Fliesen nun die Kabel im Fliesenkleber verlegen, vom Trafo bis zum Profilanfang.

Foto: Hersteller / Paulmann

Lichtprofil montieren

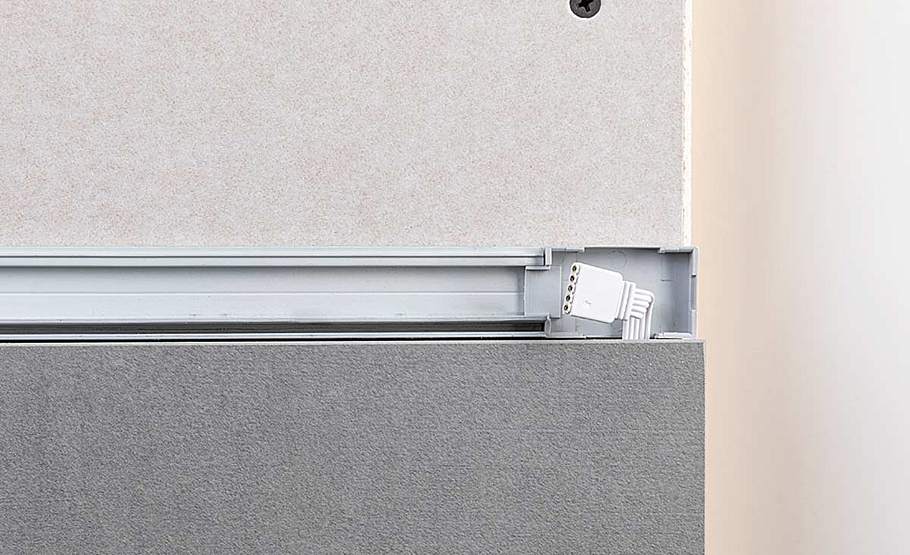

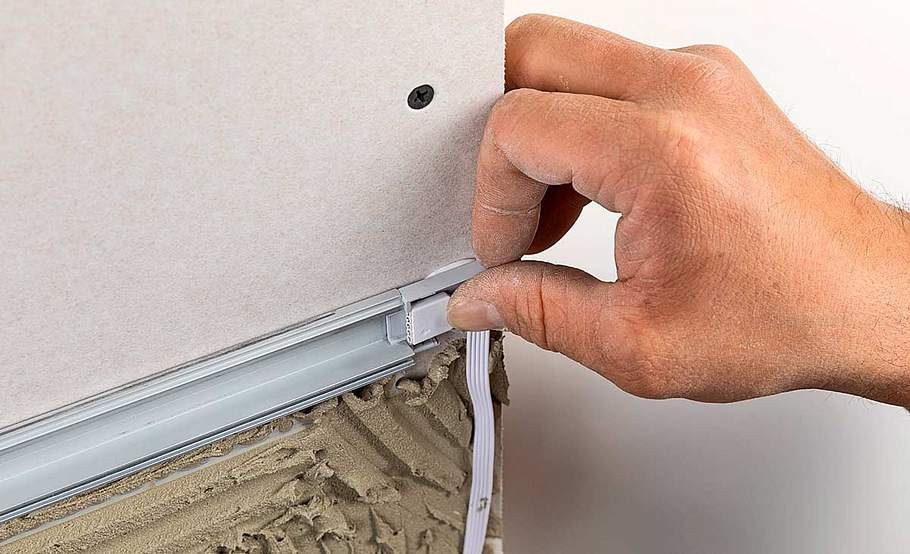

Sind die Fliesen bis ans Profil herangelegt, schaut oben nur noch der Anschlussbereich des Kabels am Profilanfang heraus.

Foto: Hersteller / Paulmann

Lichtprofil montieren

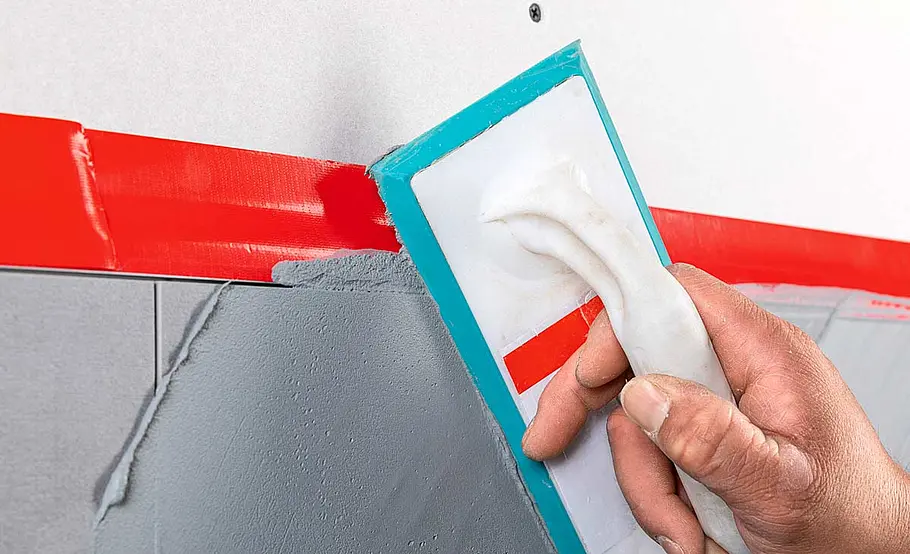

Kleben Sie nun das Profil sehr genau ab, bevor Sie die Fliesenfläche und die Fuge zum Profil hin mit Flexmörtel verfugen.

Foto: Hersteller / Paulmann

Lichtprofil montieren

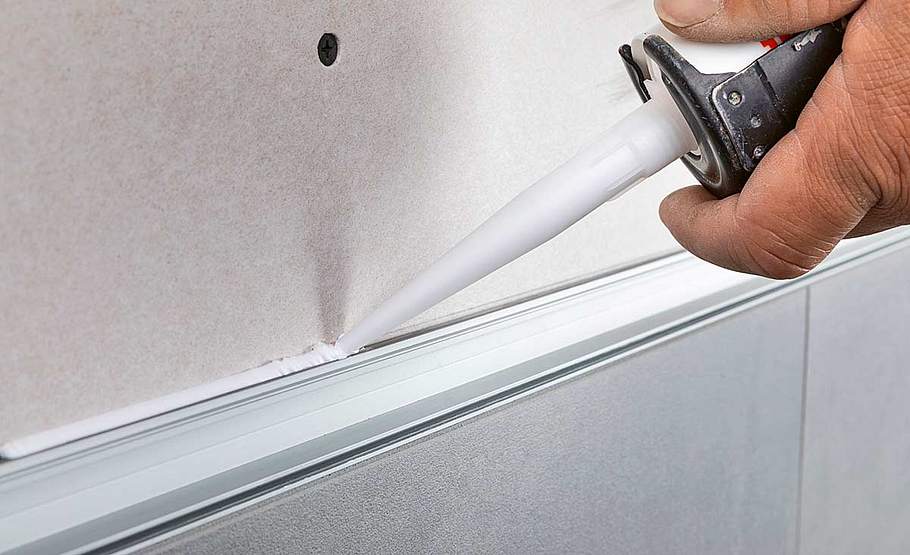

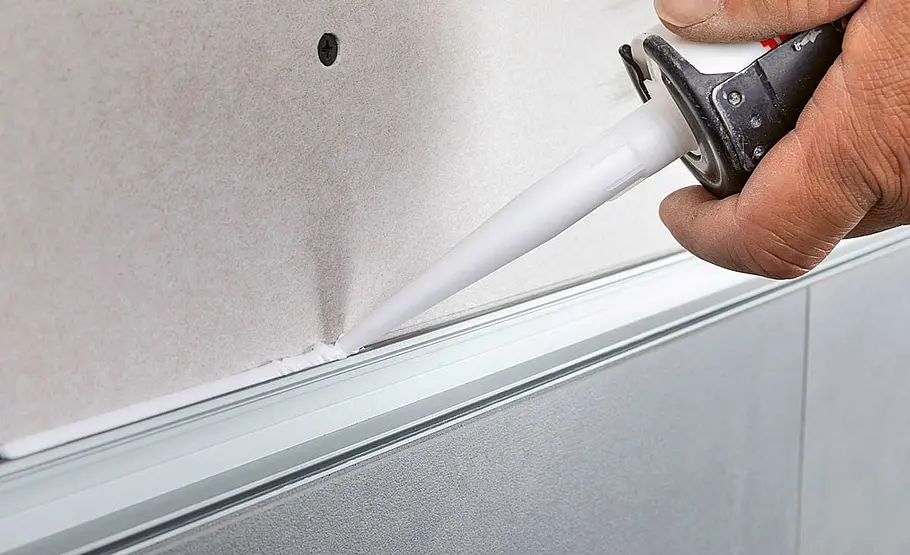

Die obere Anschlussfuge zur verputzten Wandfläche mit einem elastischen Dichtstoff schließen.

Foto: Hersteller / Paulmann

Lichtprofil montieren

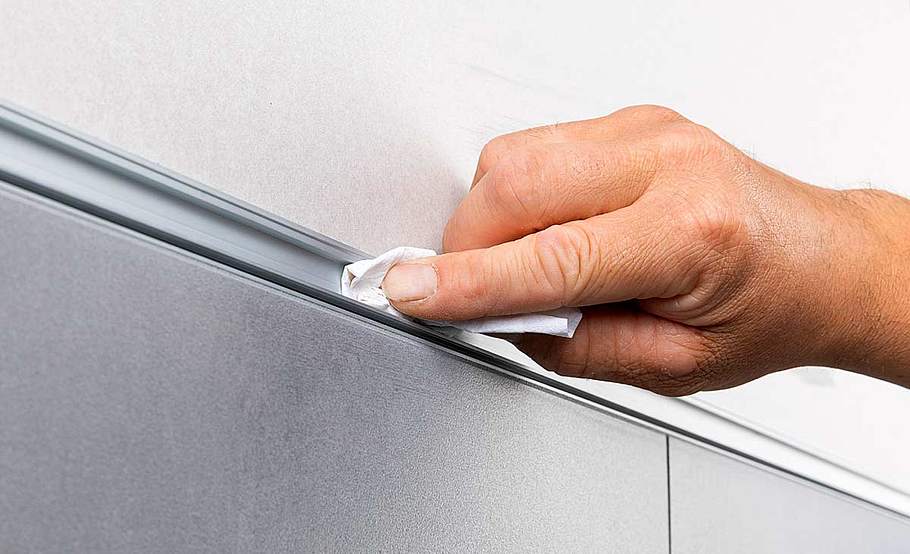

Ist der Mörtel ausgehärtet, reinigen Sie die Innenfläche des Profils, in der dann der LEDStreifen verklebt wird.

Foto: Hersteller / Paulmann

Lichtprofil montieren

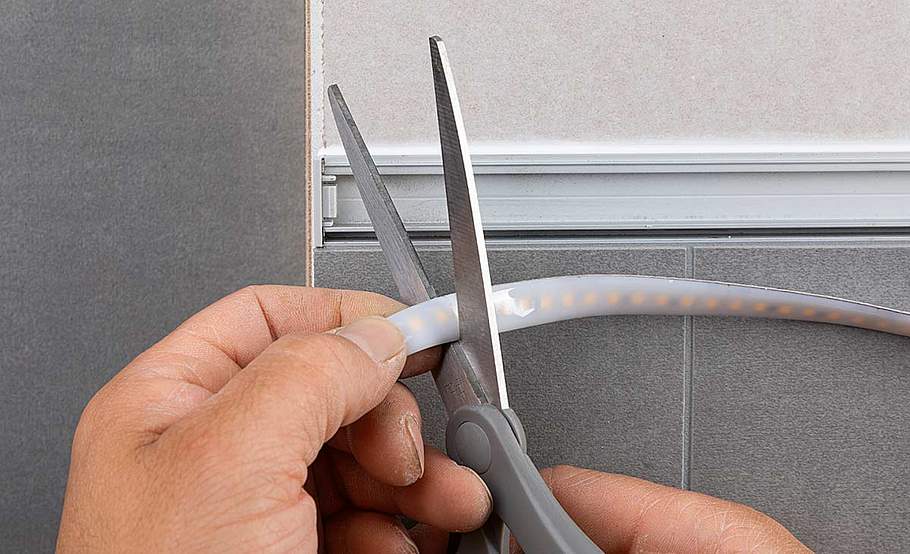

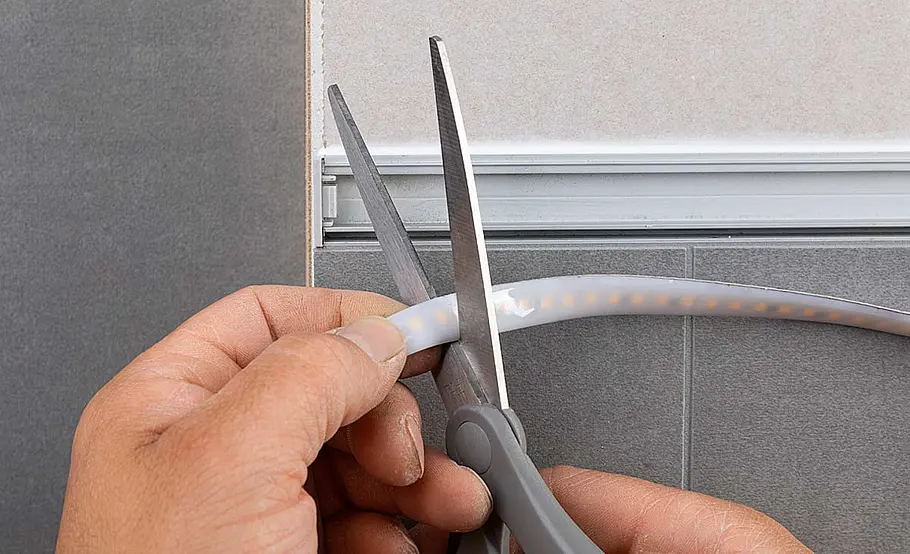

Im Top-Profil werden MaxLED-500- oder -1000-Strips verklebt. Längen Sie die LED-Streifen passend ab.

Foto: Hersteller / Paulmann

Lichtprofil montieren

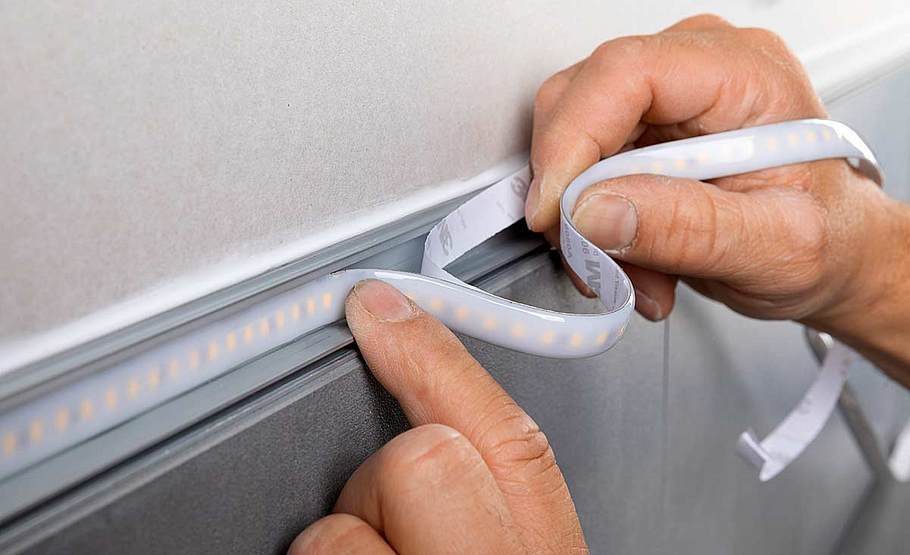

Setzen Sie den Streifen am Profilende an, ziehen schrittweise die Schutzfolie ab und verkleben den Streifen.

Foto: Hersteller / Paulmann

Lichtprofil montieren

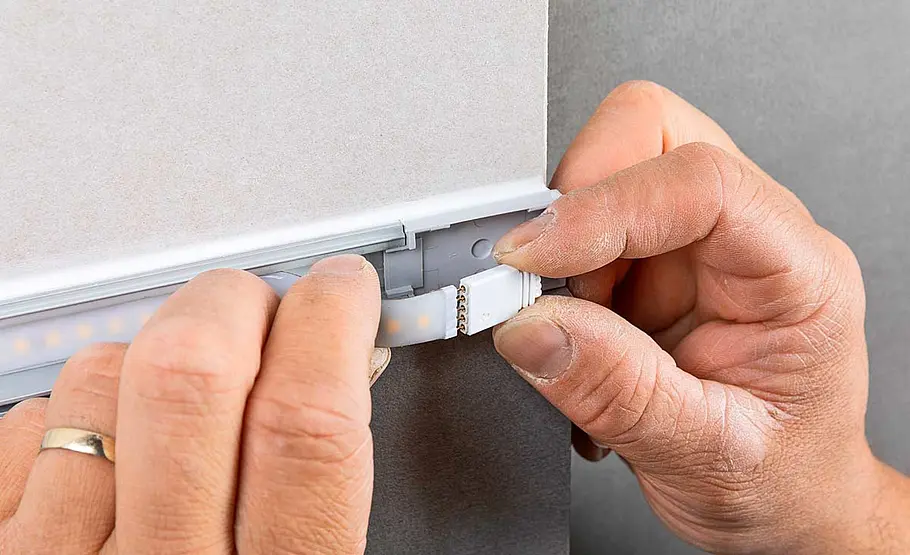

Am Profilanfang kann der Streifen dann einfach am Verbindungskabel angeschlossen werden.

Foto: Hersteller / Paulmann

Lichtprofil montieren

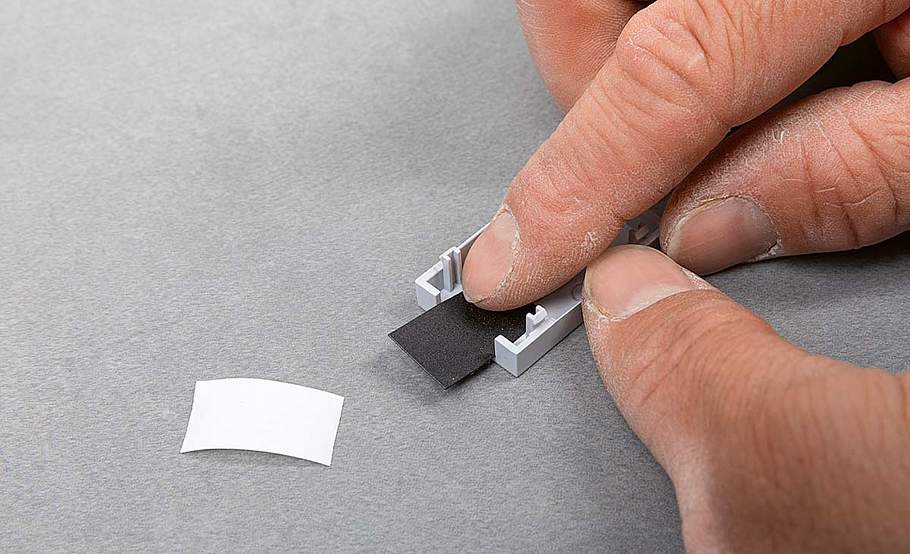

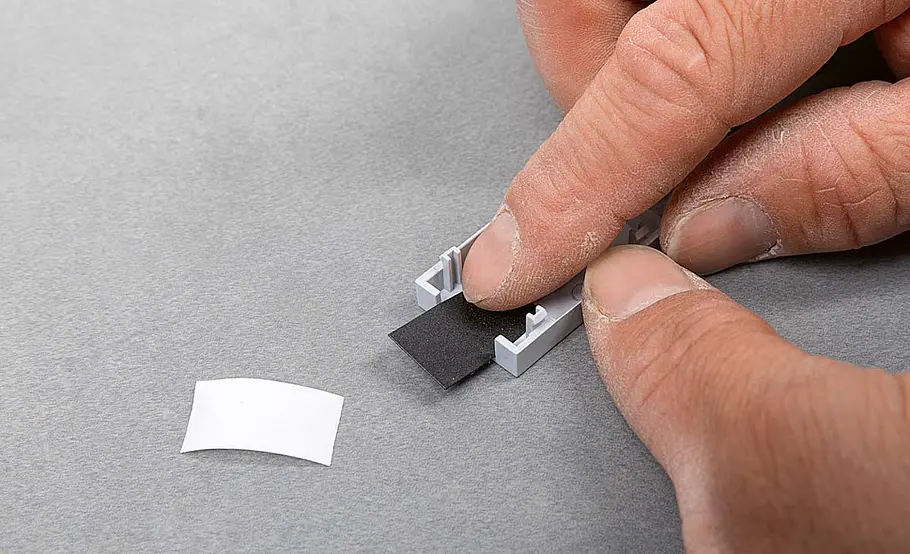

Profilfront einsetzen, oben den Diffusor aufklicken und dann die Abdeckungen mit einer Klebedichtung vorbereiten.

Foto: Hersteller / Paulmann

Lichtprofil montieren

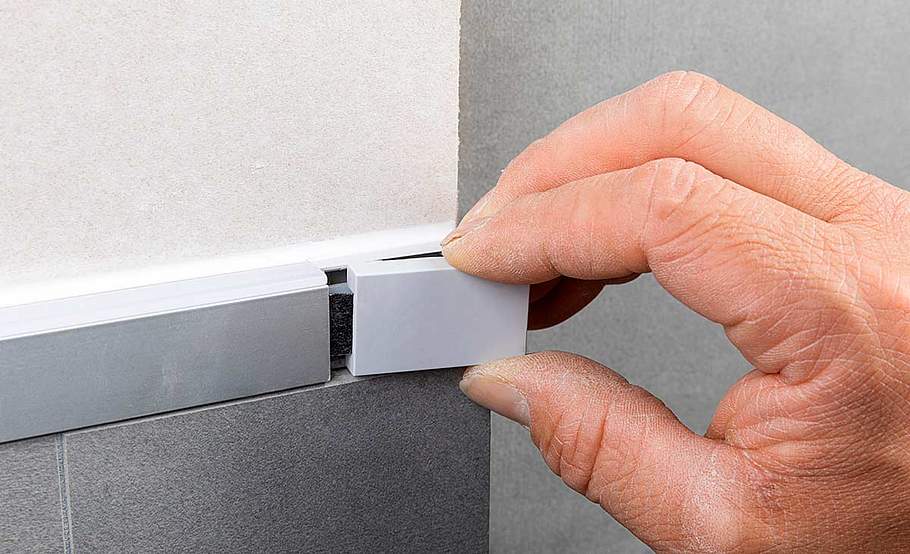

Die Abdeckungen aufstecken. Für Innenecken gibt es ebenso Abdeckungen. Und nun: Stecker in die Dose und Licht an!

Foto: Hersteller / Paulmann

LED-Fliese austauschen

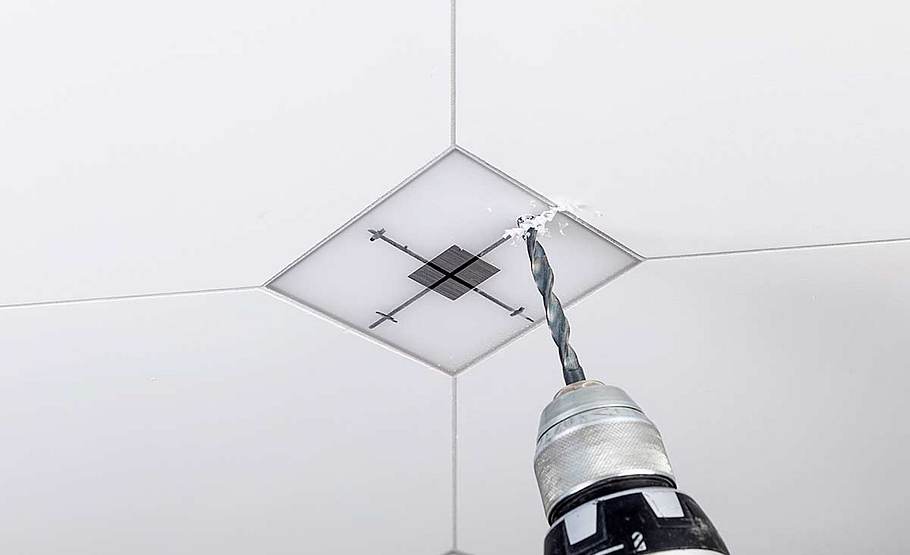

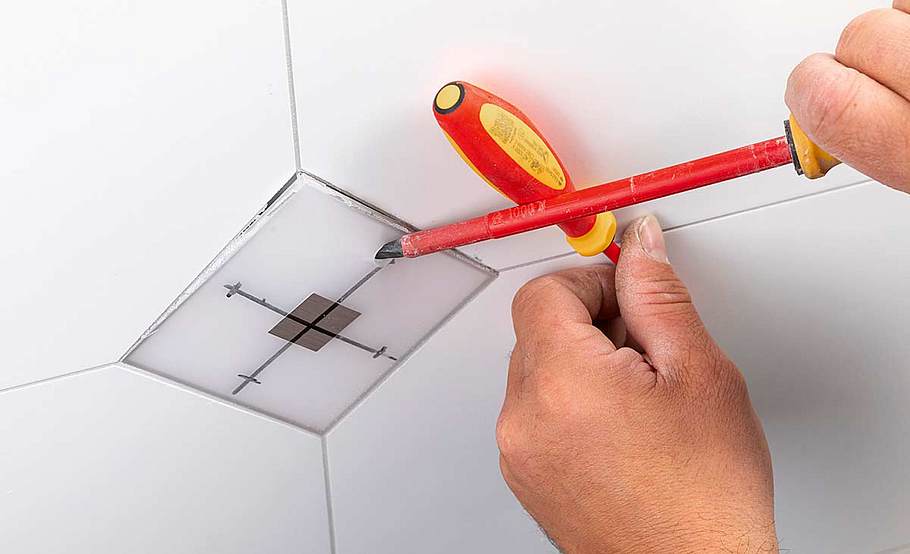

In das defekte LED-Modul vorsichtig ein Loch bohren. Nur die Oberseite durchbohren, nicht bis in die Basisplatte durchbohren!

Foto: Hersteller / Paulmann

LED-Fliese austauschen

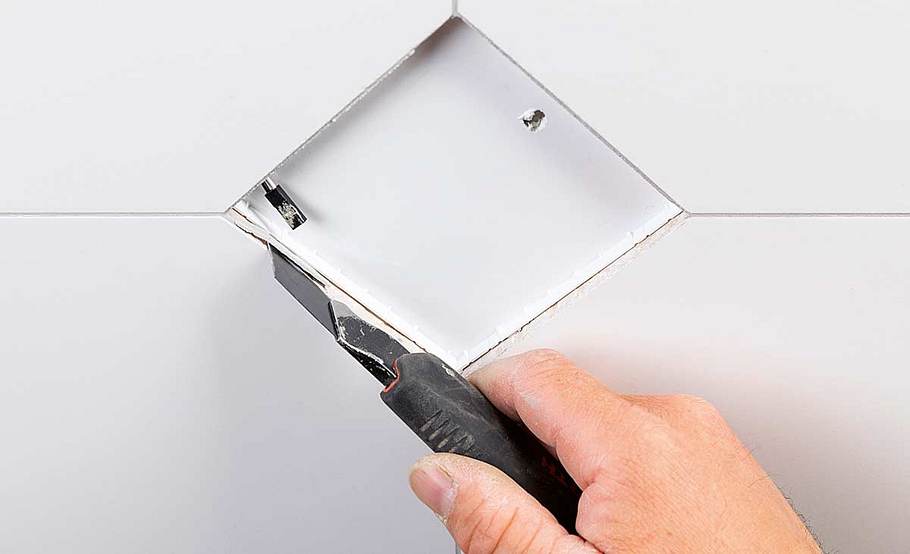

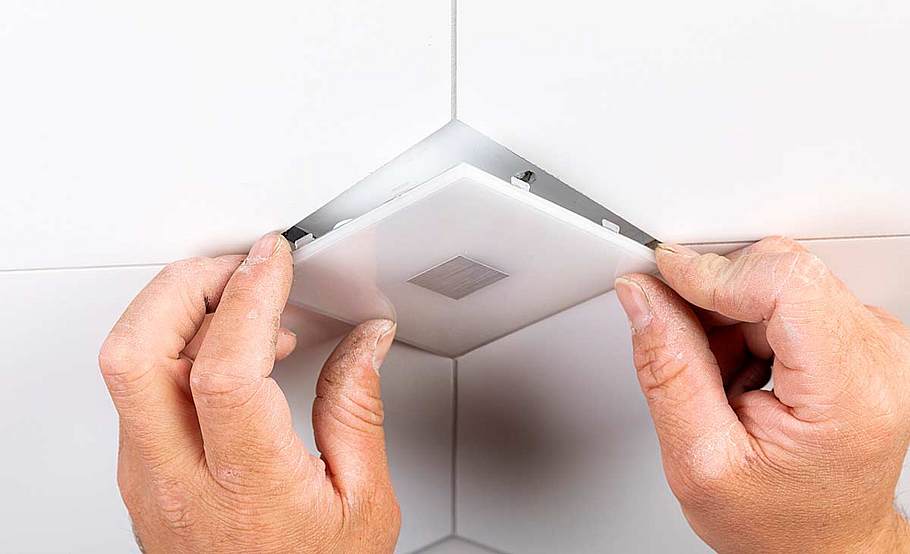

Das Loch muss so groß sein, dass man das LED-Modul mit einem Schraubendreher heraushebeln kann. Dabei die Steckerverbindung lösen.

Foto: Hersteller / Paulmann

LED-Fliese austauschen

Am Rand verbliebene Mörtelreste abkratzen und entfernen.

Foto: Hersteller / Paulmann

LED-Fliese austauschen

Dann das neue LED-Modul am Stecker anschließen und in die Basisplatte einklicken. Randfugen vorsichtig neu verfugen. Danach die Schutzfolie vom LED-Modul abziehen – fertig!

Foto: Hersteller / Paulmann

LED-Leuchten in Fliesen verlegen

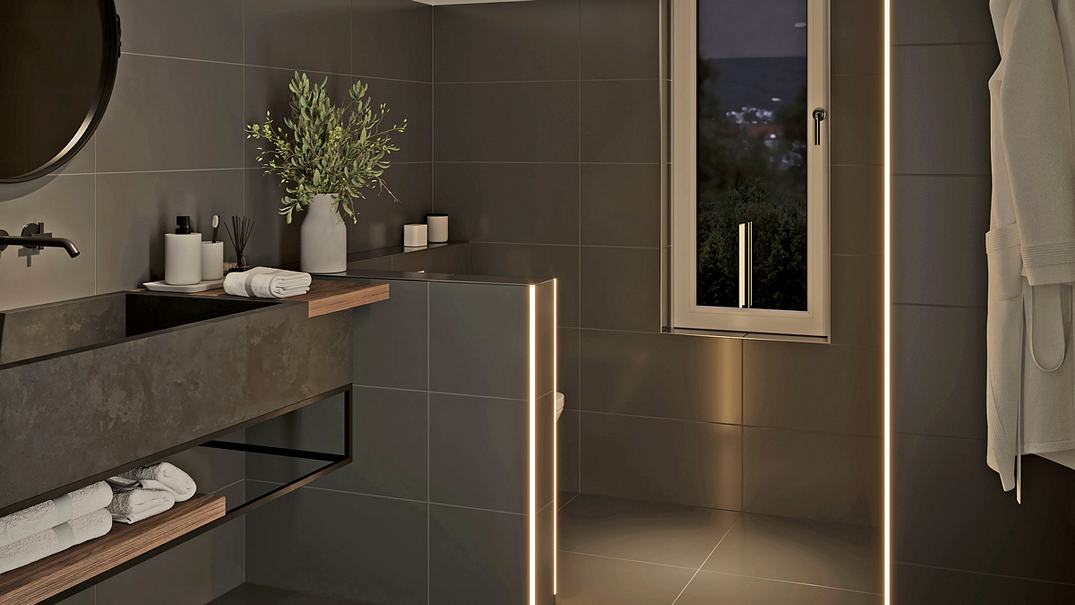

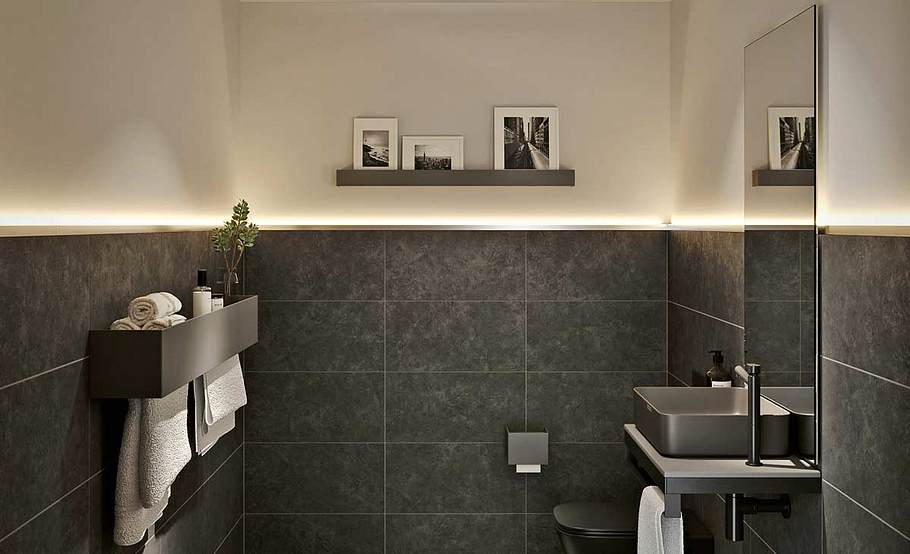

Die LEDs geben eine dezente, aber elegante Optik im Bad.

Das Lichtsystem der Firma Paulmann besteht aus drei Varianten: Zum einen aus quadratischen Lichtmodulen, den LumiTiles LED-Fliesen, zum anderen aus dem LumiTiles Frame-Profil, ein schmales Einbauprofil zum Beispiel für Vorwandaußenecken, sowie aus dem LumiTiles Top-Profil, das als Oberkante von Fliesenspiegeln dient.

Checkliste Werkzeug

  • Cuttermesser

  • Fugengummi

  • Metallsäge

  • Schere

  • Schwammbrett

Hiervon gibt es zwei Versionen: Einerseits die "Einbau"-Version, die im Zuge des Fliesenlegens montiert wird. Andererseits gibt es eine "Aufbau"-Version, die nachträglich oberhalb eines Fliesenspiegels montiert werden kann.

Für alle Varianten stehen praktische Basis-Sets zur Wahl, die sich problemlos erweitern lassen. Die Steuerung erfolgt entweder durch Anschluss an einen Lichtschalter (warmweiße Version) oder smart über Sprache, App oder Fernbedienung (RGBW-Version). Die Produkte eignen sich für den Einbau in Feuchträumen, ob in Bad oder Küche. Ihr Einsatz sollte allerdings nur außerhalb des Dusch- und Badewannenbereichs bis 2,25 m Höhe erfolgen, also nicht im direkten Spritzwasserbereich.

Anleitung: LED-Fliesen montieren

Da die LED-Fliesen bereits steckerfertig geliefert werden, sind sie besonders einfach zu montieren. Die Kosten und den Zeitaufwand kann man natürlich schlecht einschätzen, da das auf die Fläche ankommt, die Sie verlegen. Wie genau Sie die LED-Fliesen montieren haben wir in der folgenden kurzen Anleitung zusammengefasst. Eine genaue Schritt-für-Schritt-Anleitung finden Sie in der Bildergalerie >>

Neben den LED-Fliesen können Sie auch die Oberkante einer gefliesten Fläche mit einem Profil abschließen. Das sorgt für einen reinigungsfreundlichen, sauberen Abschluss. In unserem Fall kommt eine stimmungsvolle Beleuchtung dazu – mit dem Top-Profil. Auch hierzu finden Sie in der Bildergalerie eine Anleitung. Dafür können Sie sich entweder durch die Anleitung oben klicken oder Sie nutzen direkt unsere praktische Link-Box. Hier finden Sie direkt alle Links zu der gesuchten Anleitung.

  1. Bevor Sie die LED-Fliesen verlegen, stecken Sie sie trocken zusammen und kontrollieren, ob alle funktionieren.
  2. Am besten schaffen Sie bereits schon vorher einen Hohlraum, in dem Sie den Trafo unterbringen können.
  3. Zum Einbau nehmen Sie die beiden Teile der LED-Fliesen auseinander. Die Basisplatte wird dann beim Fliesenlegen im Fliesenkleber platziert.
  4. Im Anschluss können Sie die Kabel und die restlichen "normalen" Fliesen verlegen.
  5. Nun ist es auch möglich, ein Touchpanel einzubauen. Mit diesem können Sie die Steuerung der Beleuchtung übernehmen.
  6. Jetzt können Sie die Module auf die Basisplatte einklicken und die Fläche, wie sonst auch, verfugen.
  7. Zum Schluss ziehen Sie die Schutzfolie noch ab.

Praxistipp: Auch wenn LED-Lampen eine sehr hohe Lebensdauer haben, können sie irgendwann kaputtgehen.

Ebenfalls können durch einen Stoß oder unsachgemäßen Umgang (zur Reinigung weiche Tücher verwenden) Risse oder Kratzer entstanden sein. In dem Fall lässt sich das Modul einfach austauschen. Wie genau, zeigt die Anleitung in der Bildergalerie im Detail >>
