Sägetisch

Aus selbst 4/2015

Exakte Zuschnitte sind für den Möbelbau Pflicht. Mit diesem Sägetisch können Sie bereits mit einer Handkreissäge trefflich arbeiten. Wie Sie den Sägetisch bauen, erklären wir in dieser Bauanleitung – der Bauplan (aus SE 04/2015) enthält zudem alle erforderlichen Maße und Materialangaben!

(1/52)
Bauplan: Sägetisch bauen

Sägetisch bauen

Bis 28 mm dickes Plattenmaterial lässt sich auf unserem selbst gebauten Sägetisch sowohl gerade (90 °) als auch auf Gehrung (45 °) zuschneiden.
An der weit überstehenden Zarge kann eine Zwinge zum Fixieren der Sägeschiene angebracht werden.

Bauplan: Sägetisch bauen

Sägetisch bauen

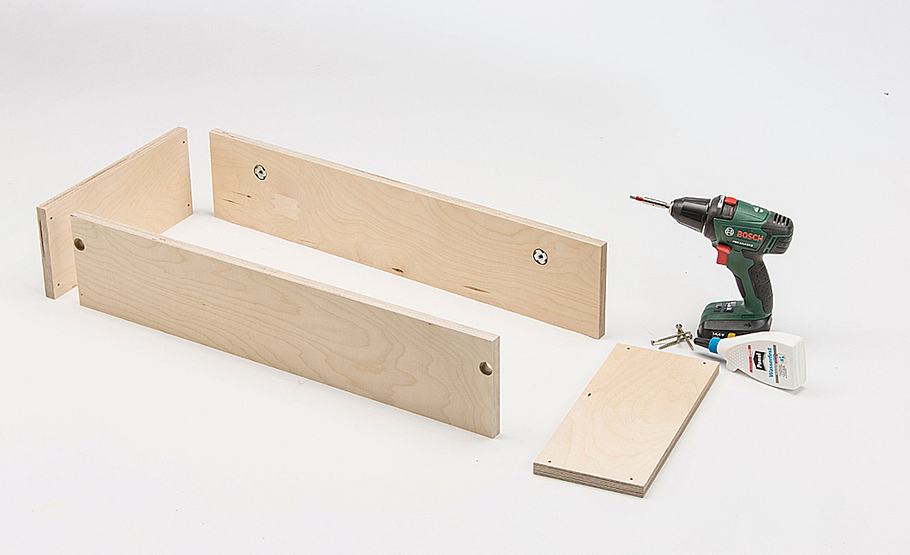

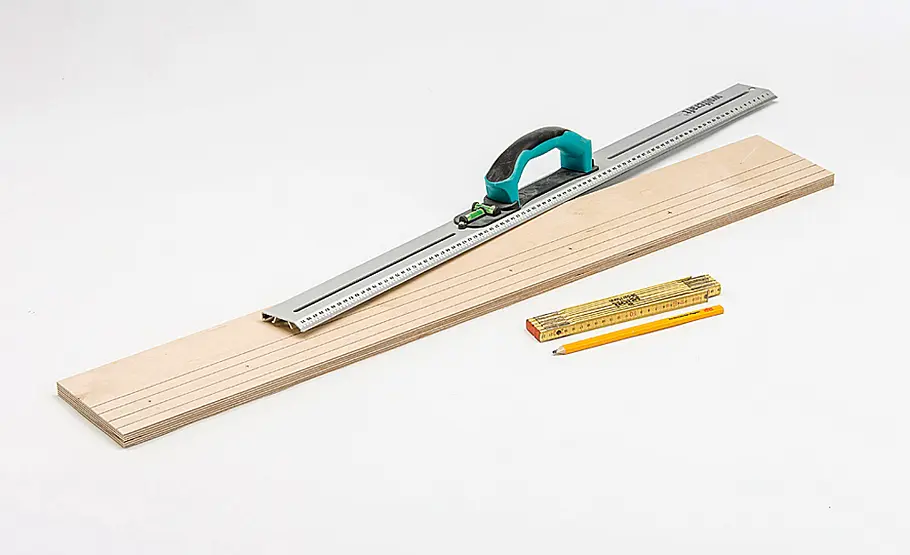

Beginnen Sie mit dem Bau der Zargen: Nach dem Zuschnitt zeichnen Sie von innen die Positionen für die Einschlagmuttern auf.

Bauplan: Sägetisch bauen

Sägetisch bauen

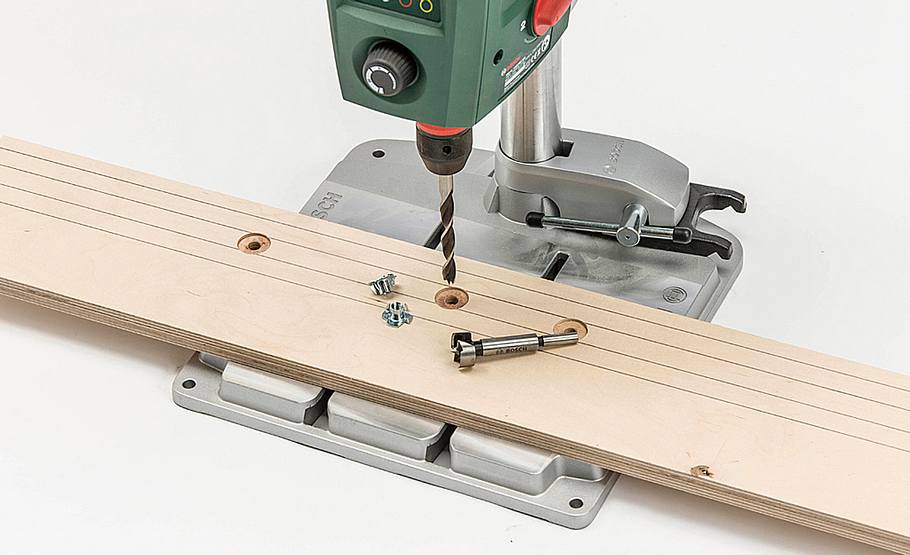

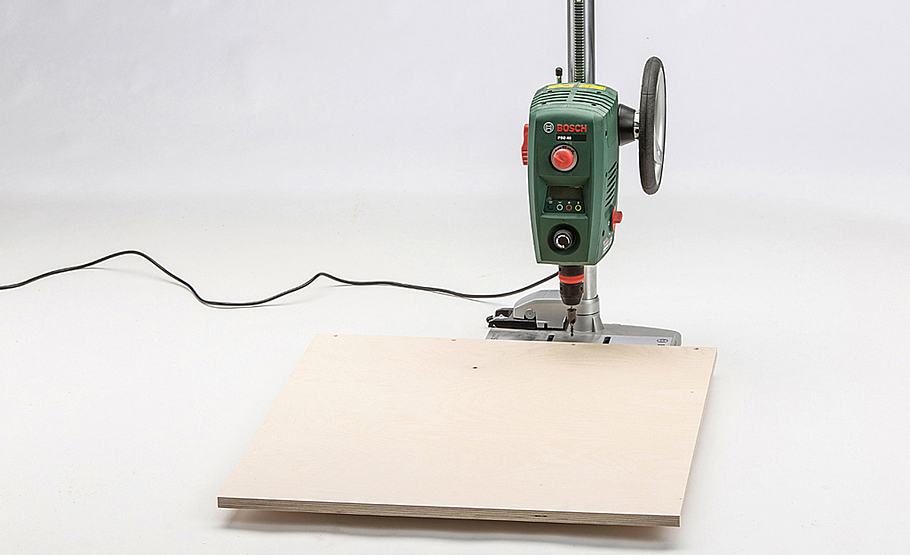

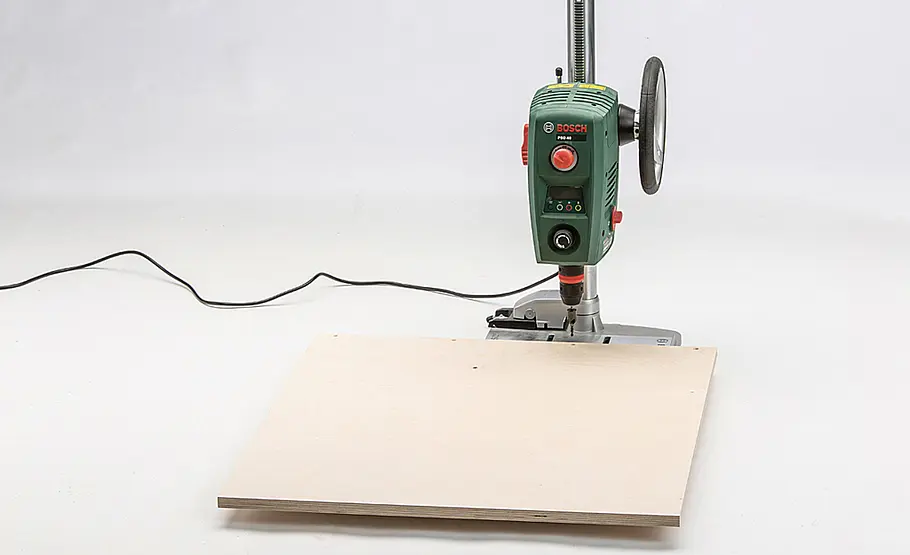

Die Zargen dort mit dem 25-mm-Forstnerbohrer 3 mm tief anbohren und im Schaftdurchmesser (10 mm) durchbohren.

Bauplan: Sägetisch bauen

Sägetisch bauen

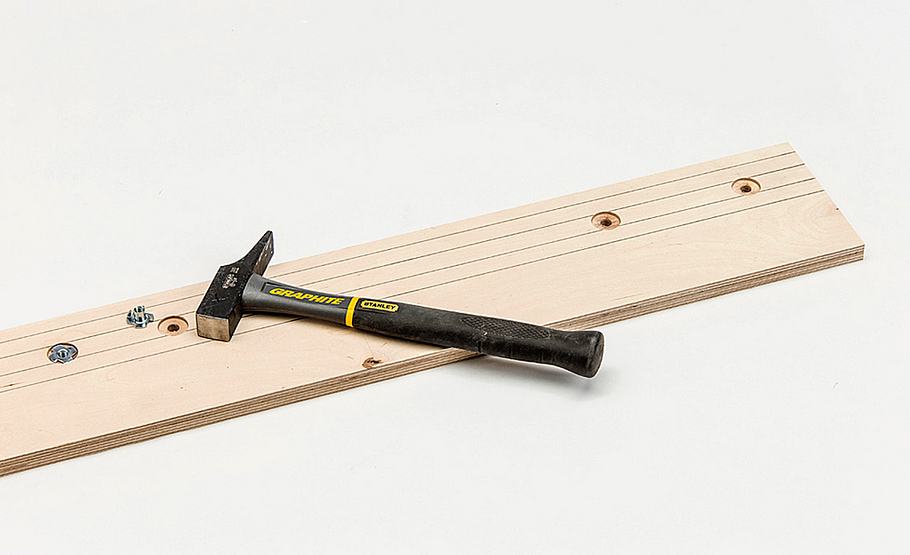

Schlagen Sie die Muttern von der Innenseite kräftig ein, bis die Krallen vollständig im Material versenkt sind.

Bauplan: Sägetisch bauen

Sägetisch bauen

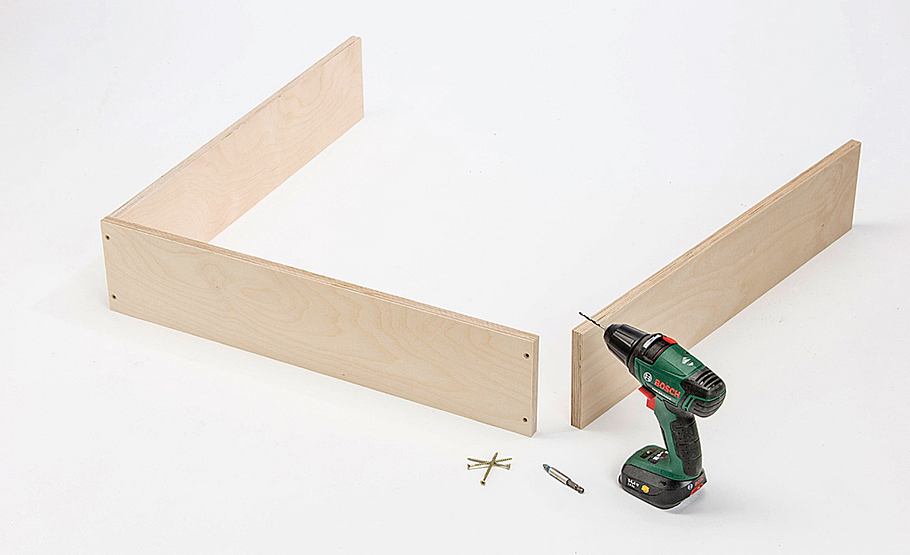

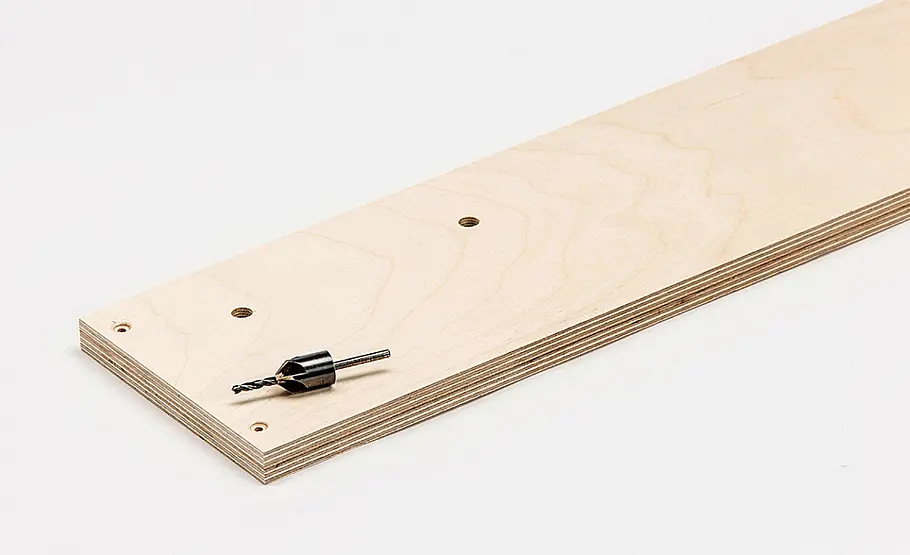

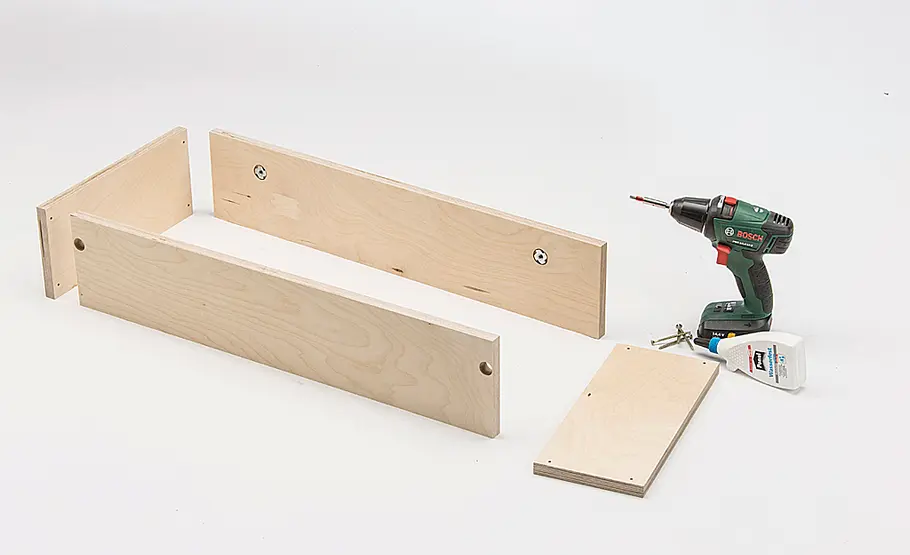

Die Längszargen für die Verschraubung mit den Querzargen durchbohren und senken.

Bauplan: Sägetisch bauen

Sägetisch bauen

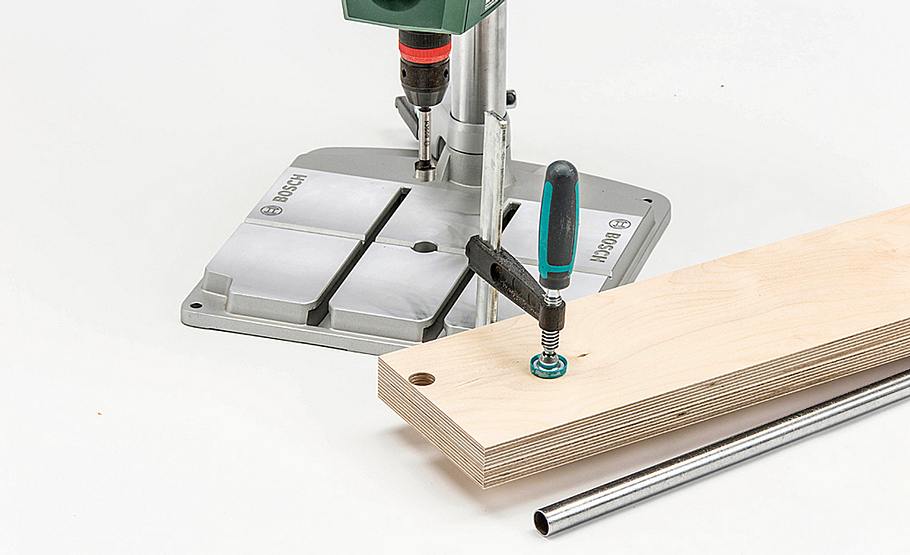

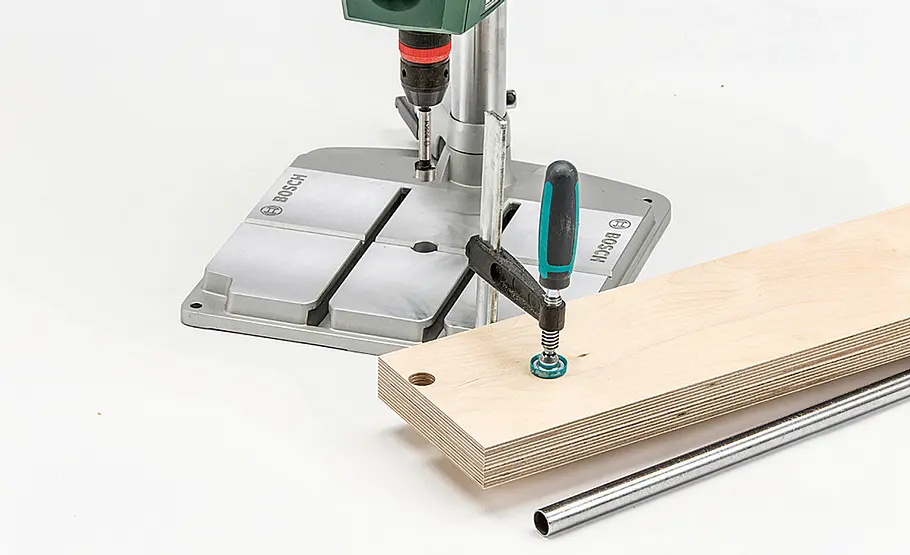

Bevor Sie die Zargen verschrauben, bohren Sie die Löcher für die 20-mm-Stahl-Auszugrohre randnah an einer Querzarge – ideal ist, wenn Sie gleichzeitig durch die Zarge des Auszieh-Elements bohren.

Bauplan: Sägetisch bauen

Sägetisch bauen

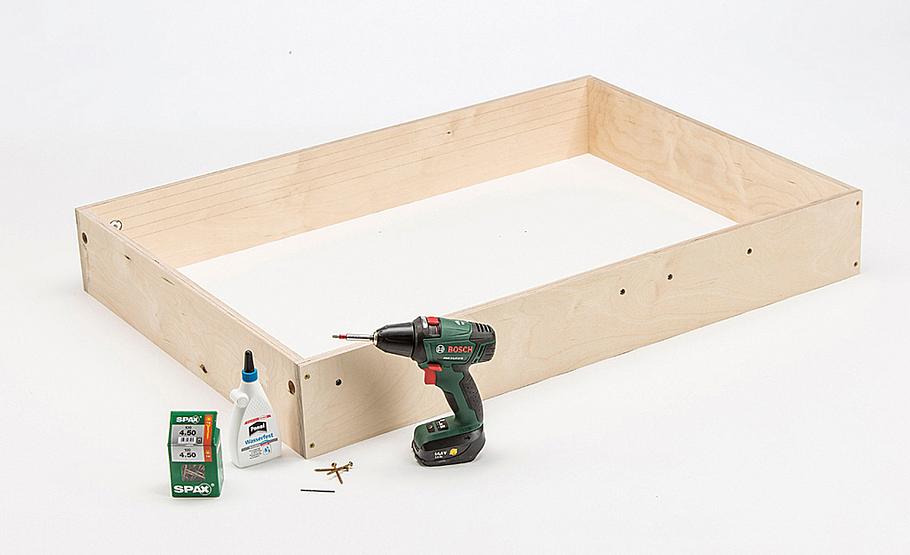

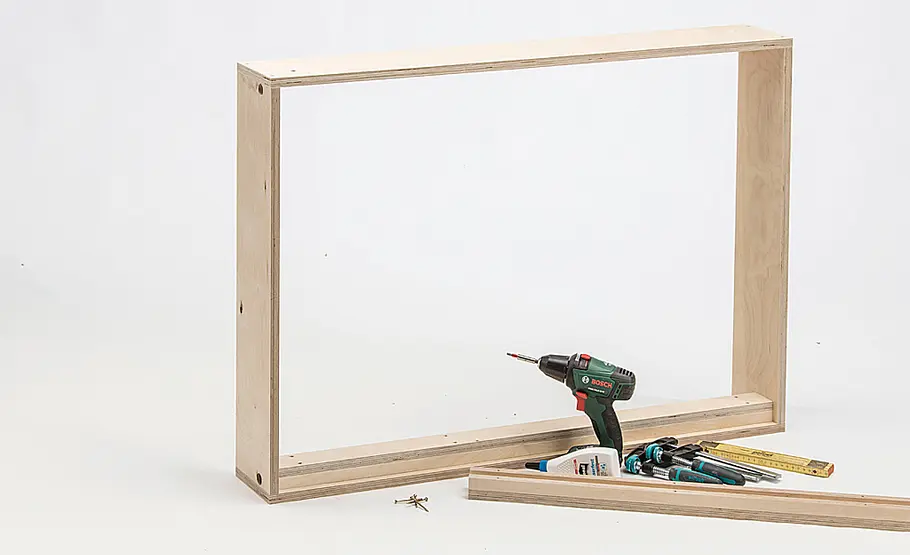

Jetzt Leim angeben und die Zargen verschrauben.

Bauplan: Sägetisch bauen

Sägetisch bauen

Weiter geht es mit dem Zuschnitt der Rohrführungen. Diese sitzen innen an den Längszargen.

Bauplan: Sägetisch bauen

Sägetisch bauen

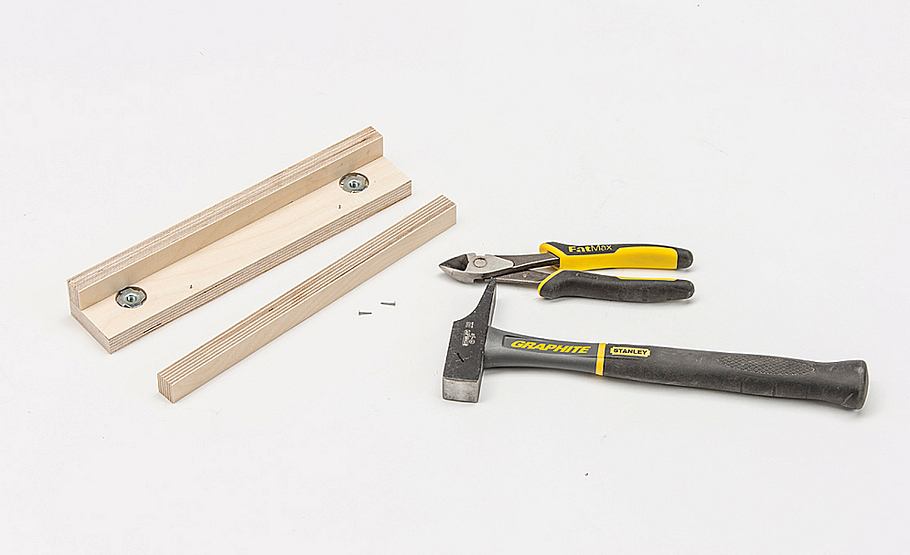

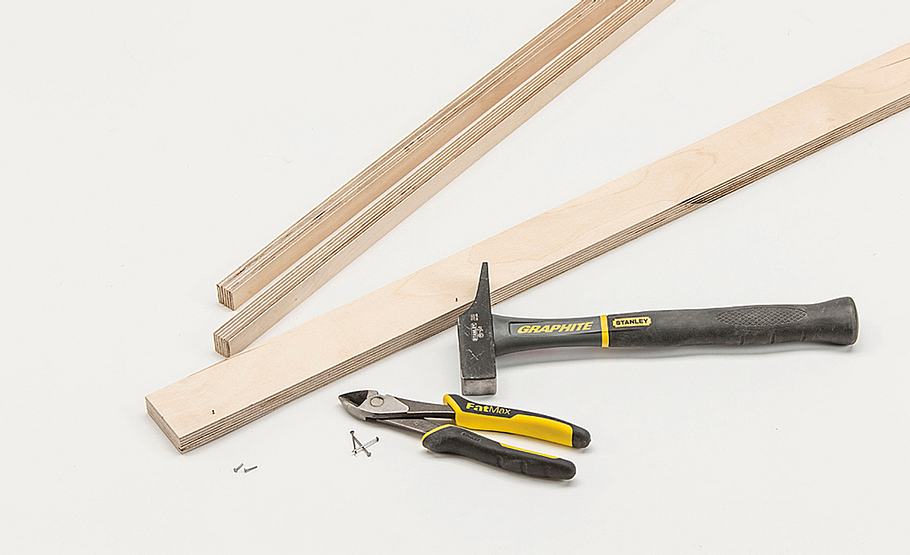

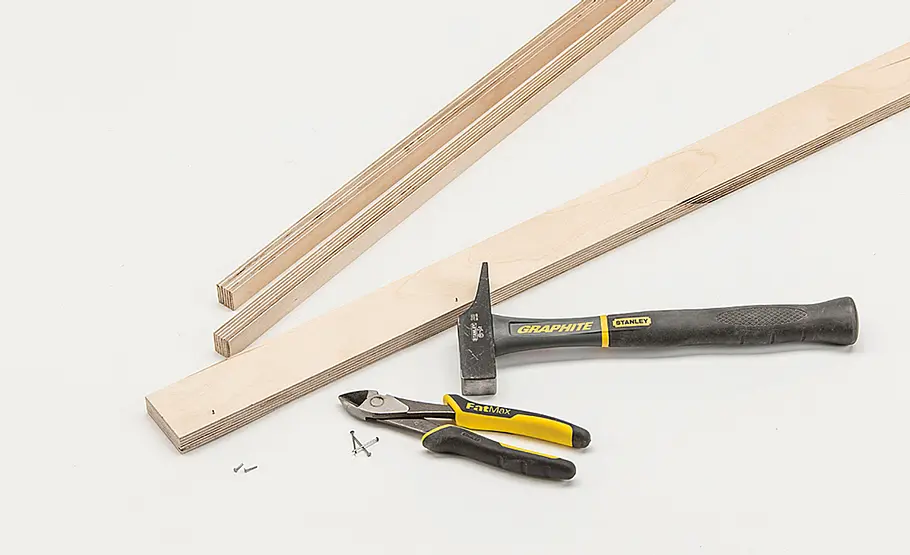

Kleine Drahtstifte in das hintere Deckbrett schlagen und randnah abkneifen.

Bauplan: Sägetisch bauen

Sägetisch bauen

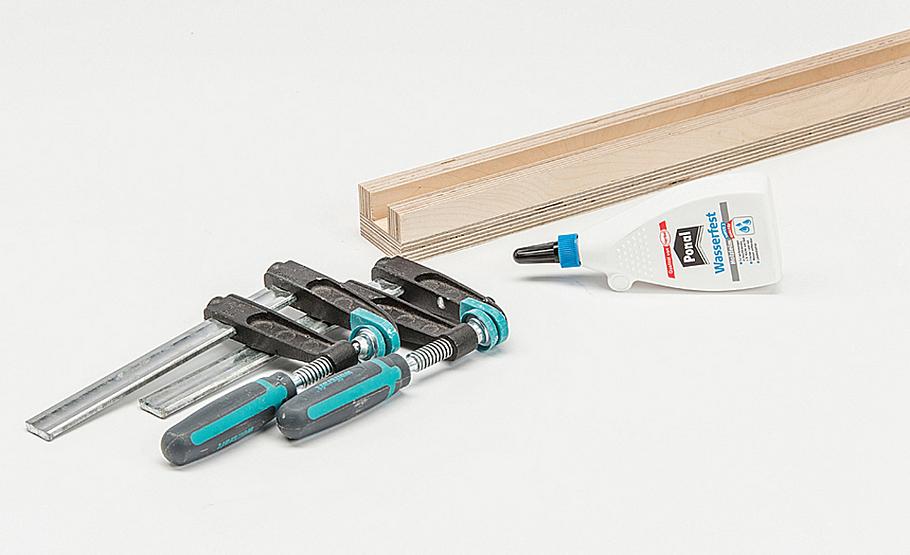

Dann Leim angeben und die obere und untere Führungsleiste kantenbündig fest aufdrücken – hierzu ggf. ein Rohr einlegen. Nun mit Schraubzwingen verpressen.

Bauplan: Sägetisch bauen

Sägetisch bauen

Deckbrett inklusive der Führungsleisten durchbohren und senken, dann bündig in der Flucht der Rohrbohrungen von innen in den Zargenkasten leimen und schrauben.

Bauplan: Sägetisch bauen

Sägetisch bauen

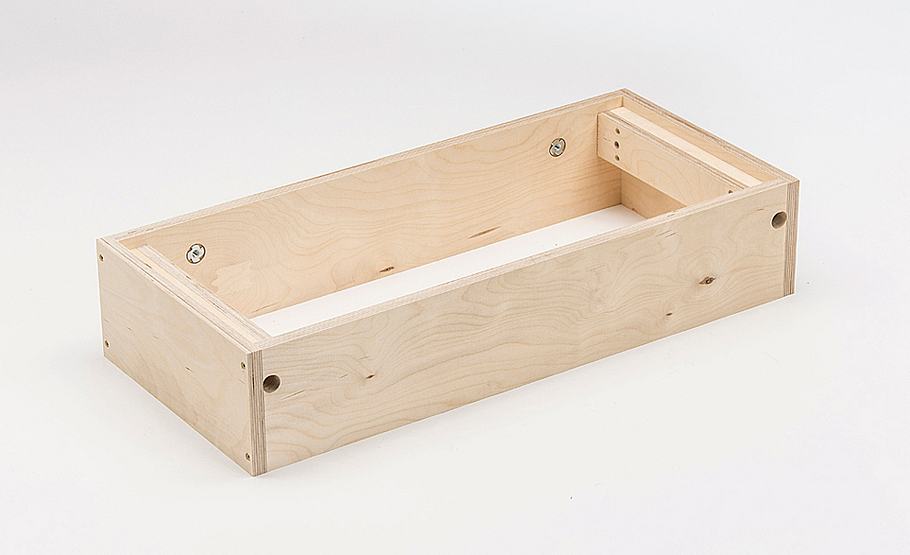

Hier nun der komplette Zargenkasten. Anschließend bauen Sie die Zarge für den Ausziehtisch.

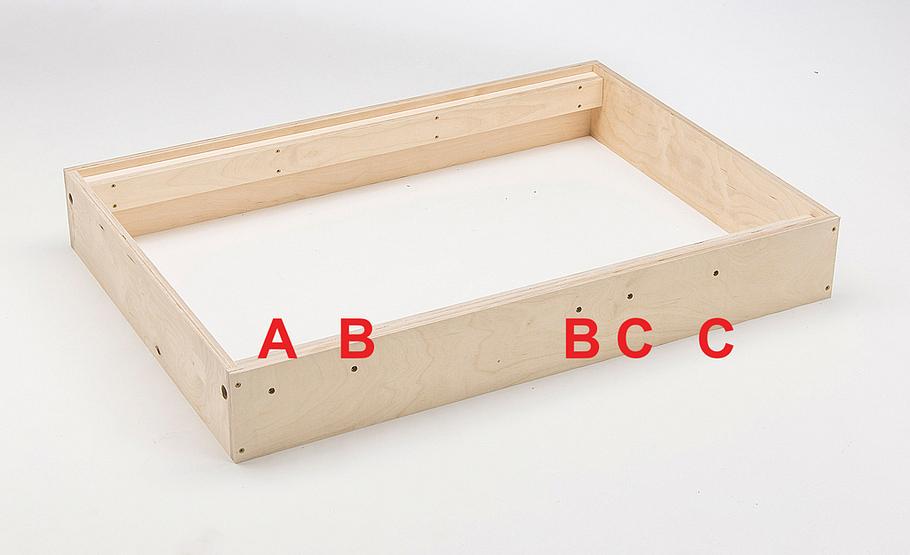

Bohrungen in der Längszarge von links nach rechts für: A) Rohrfixierung; B) Plattenanschlag; C) Sägeanschlag.

Bauplan: Sägetisch bauen

Sägetisch bauen

Vorn sehen Sie die Rohrdurchführungen, hinten die Einschlagmuttern für einen Plattenanschlag.

Bauplan: Sägetisch bauen

Sägetisch bauen

Auch für diesen Zargenkasten sind Rohrführungen erforderlich, hier jedoch zwei Stück mit jeweils zwei Einschlagmuttern.

Bauplan: Sägetisch bauen

Sägetisch bauen

Schrauben Sie sie, wie bereits bei der großen Zarge geschehen, auch hier von innen in den kleinen Zargenkasten.

Bauplan: Sägetisch bauen

Sägetisch bauen

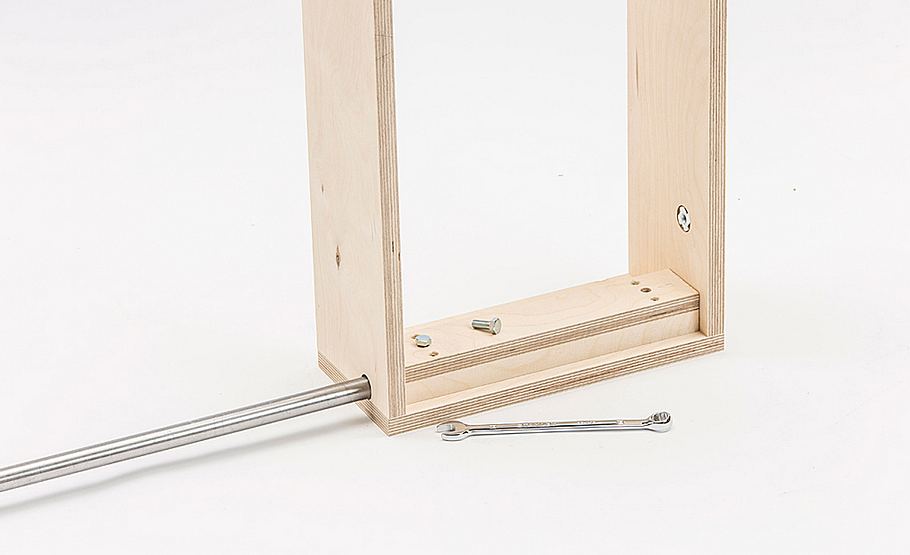

Längen Sie nun die beiden Rohre ab, führen sie durch die Löcher bis zum Anschlag und klemmen die Rohre mit Schrauben fest.

Bauplan: Sägetisch bauen

Sägetisch bauen

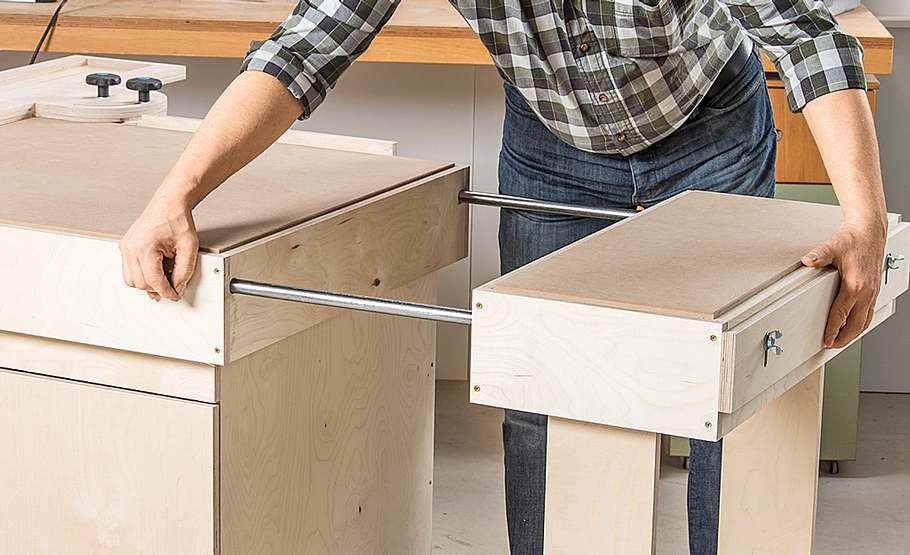

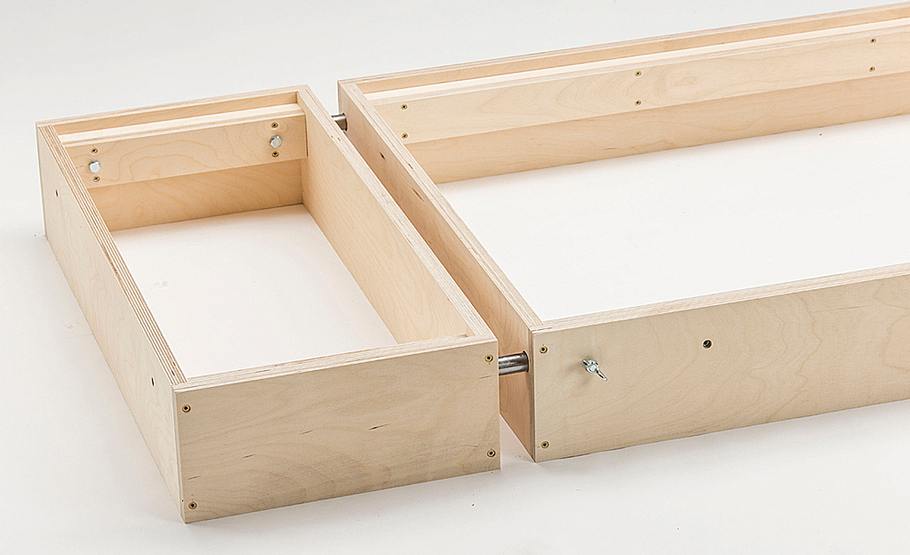

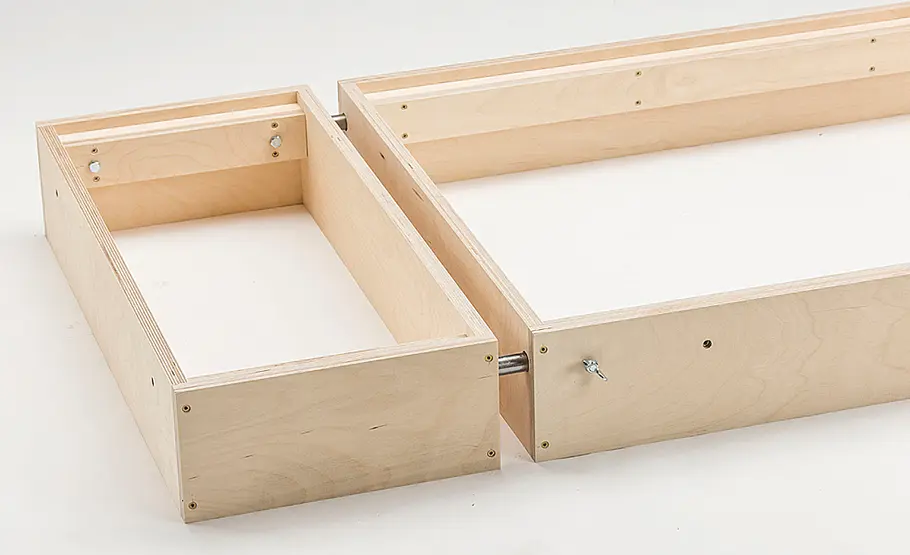

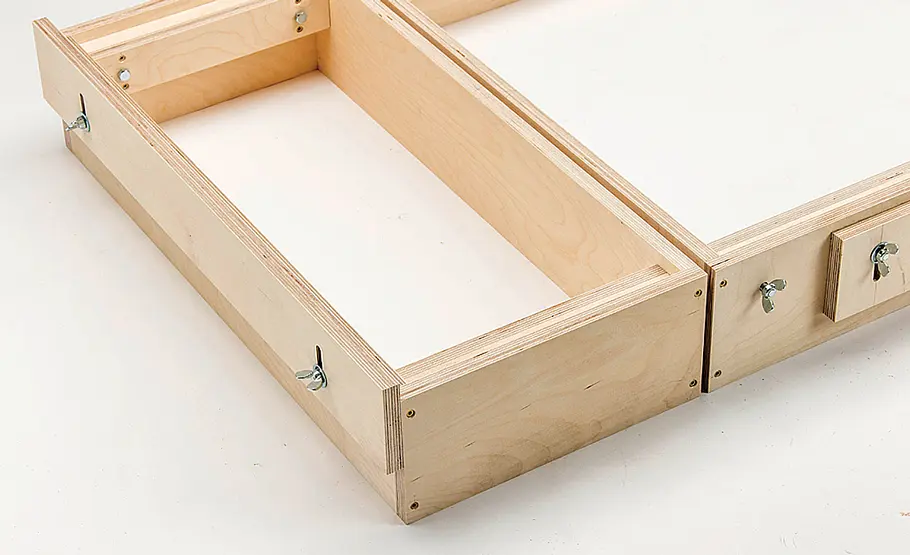

Dann werden die Rohre in den großen Zargenkasten geführt. Hier werden sie mit Flügelschrauben von außen verklemmt.

Bauplan: Sägetisch bauen

Sägetisch bauen

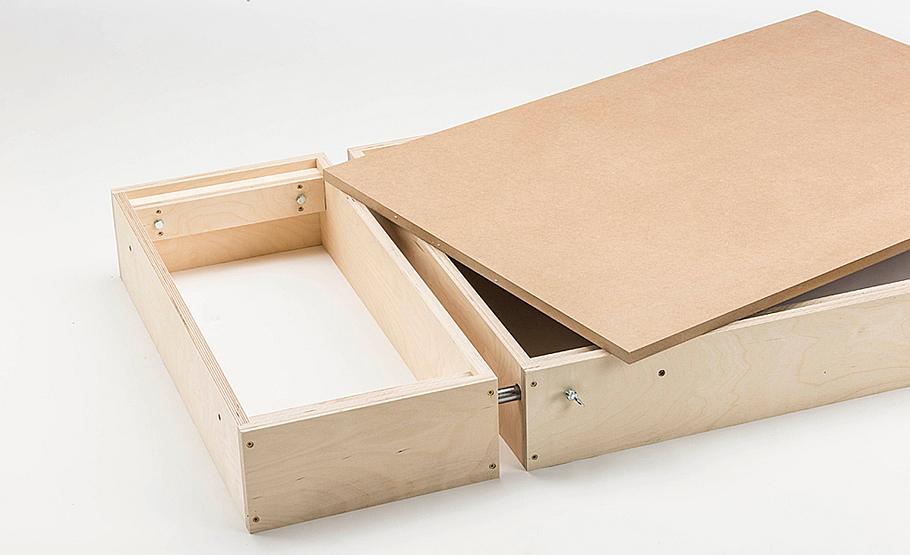

Nach dem Zuschneiden und Einlegen der Opferplatten (hier aus MDF) sind Sie mit dem Sägeaufsatz schon fertig.

Bauplan: Sägetisch bauen

Sägetisch bauen

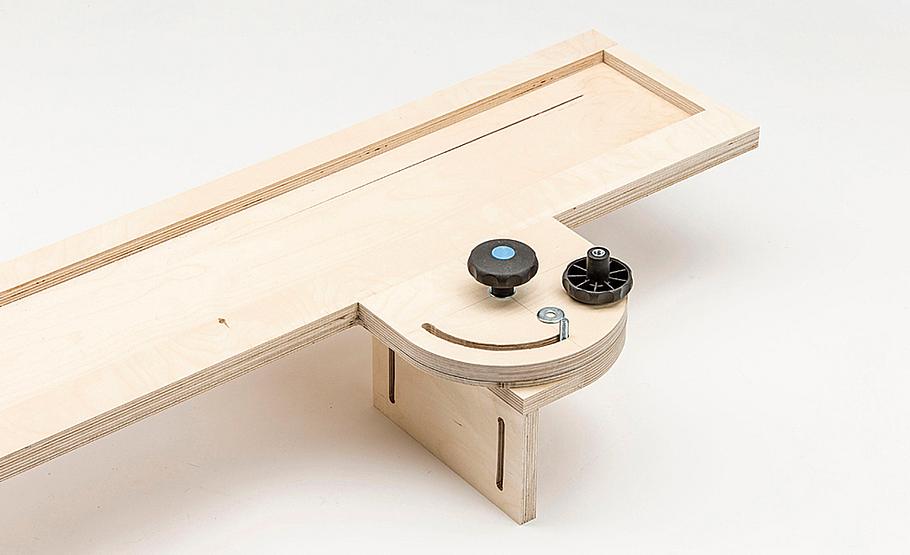

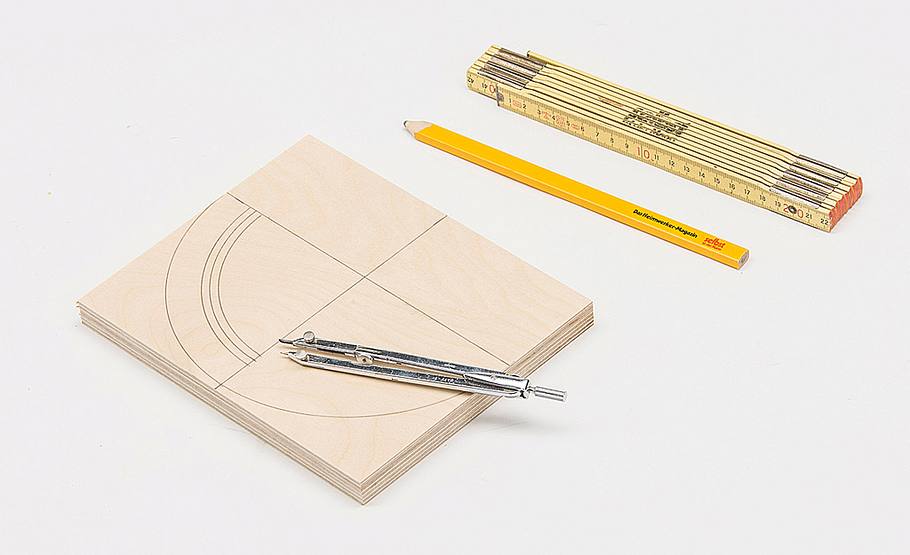

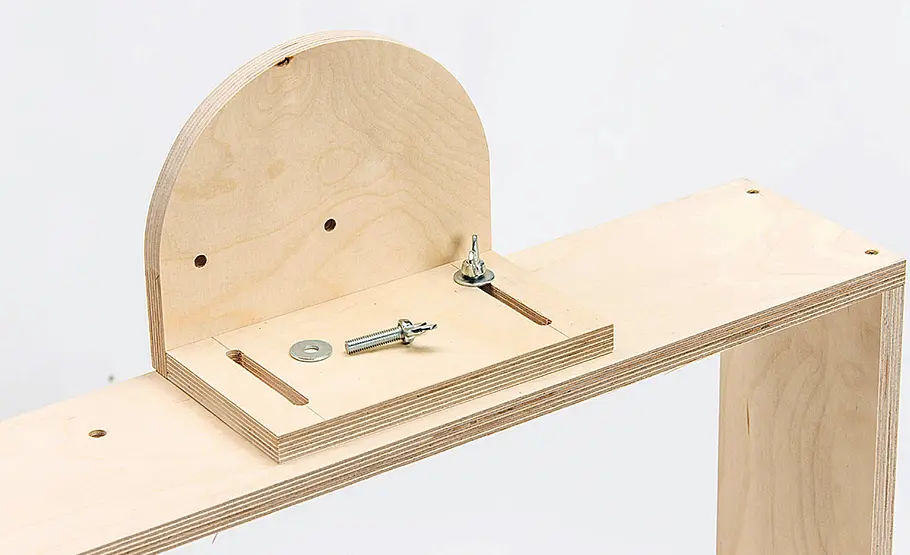

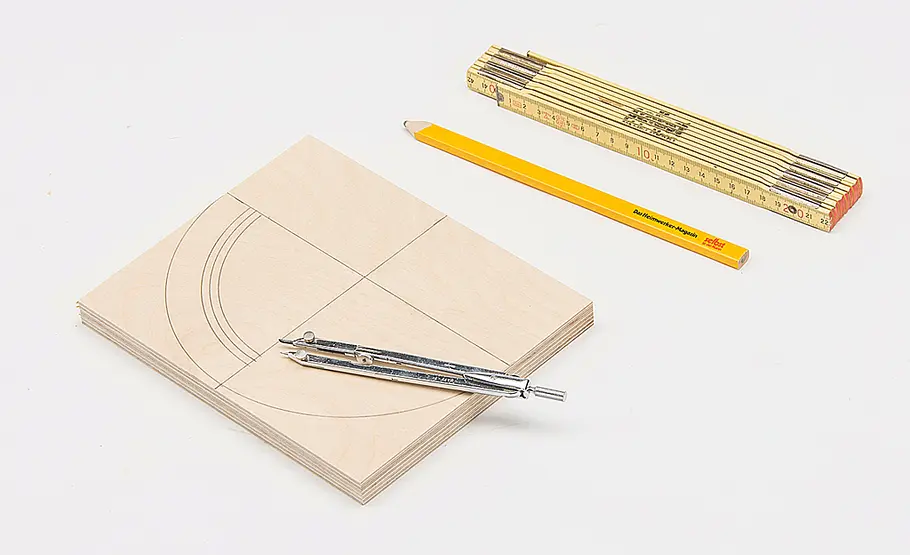

Nun bauen wir die Anschläge des Sägetisches: Beginnen Sie mit den Bauteilen der Winkelverstellung. Zeichnen Sie die Gelenkplatte und den Verstellschlitz exakt auf das Multiplex.

Bauplan: Sägetisch bauen

Sägetisch bauen

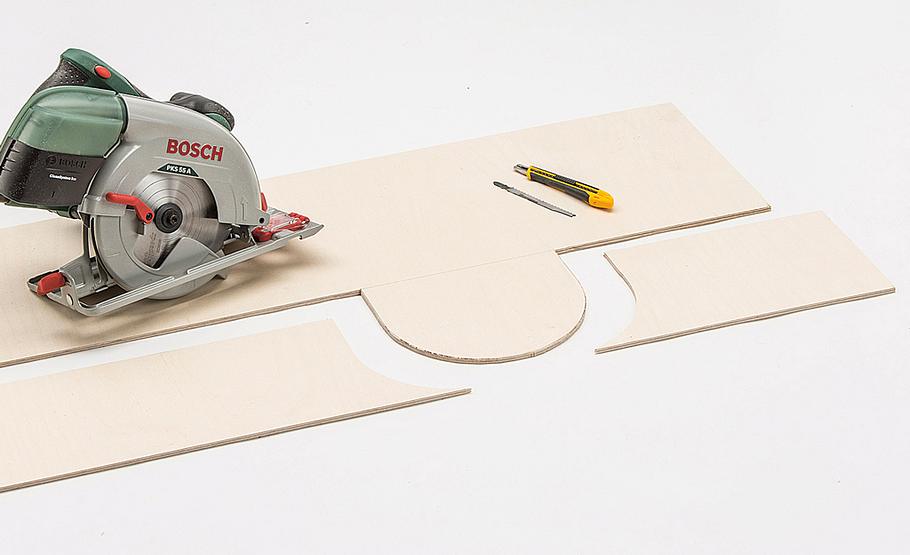

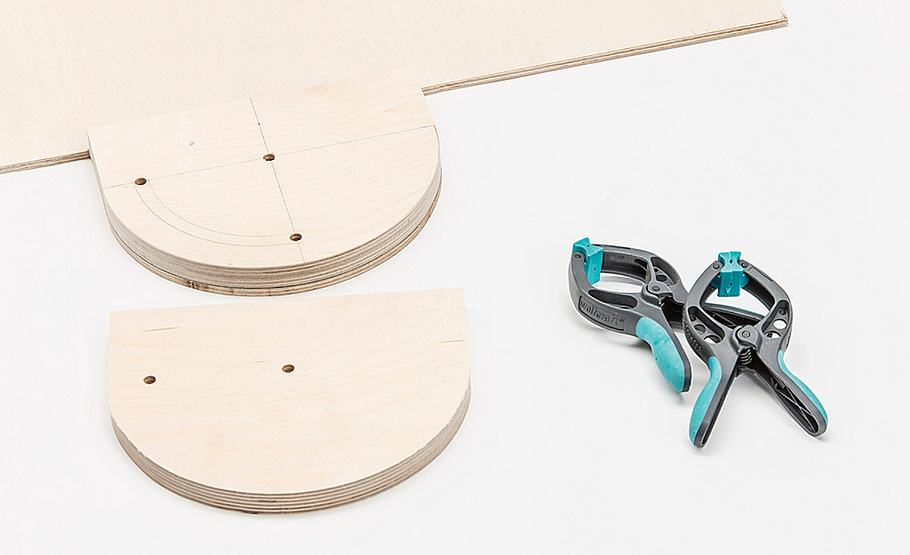

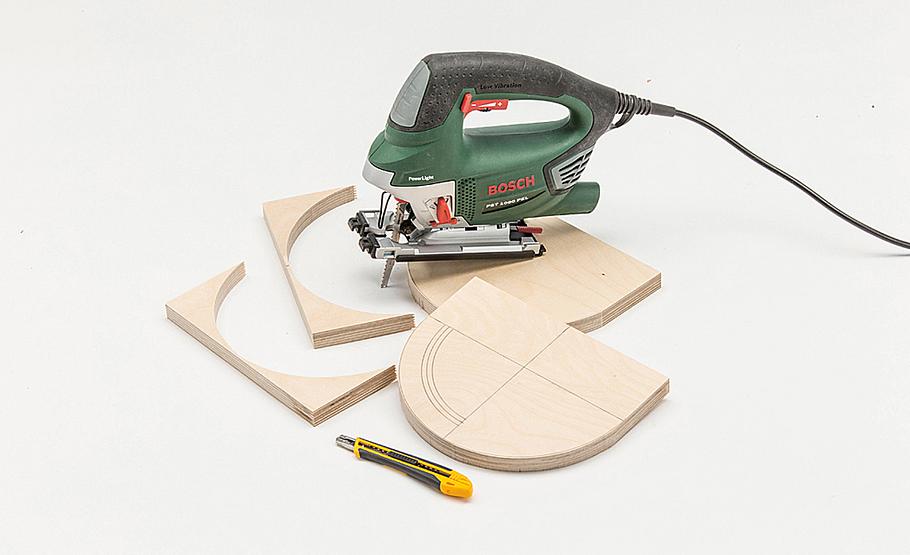

Die Konturen der später gegeneinander verdrehbaren Platten sind identisch – schneiden Sie beide zu.

Bauplan: Sägetisch bauen

Sägetisch bauen

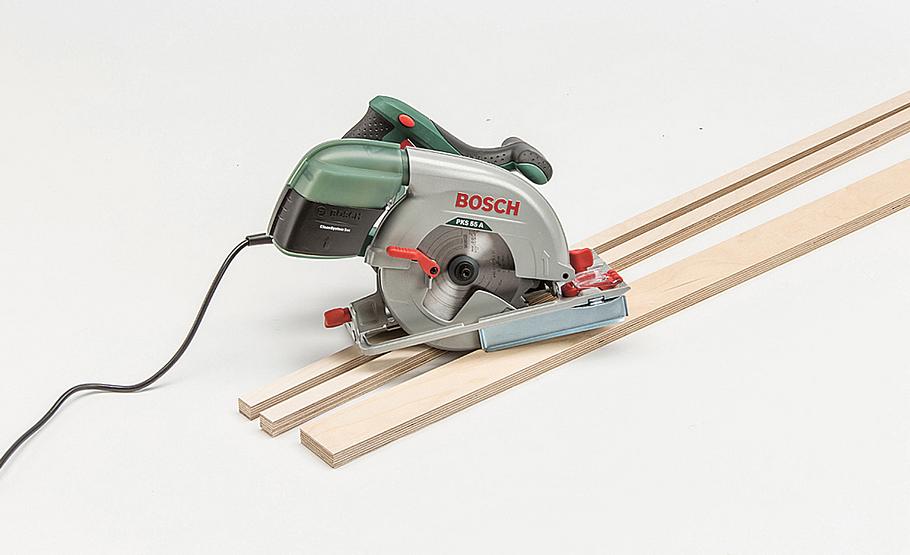

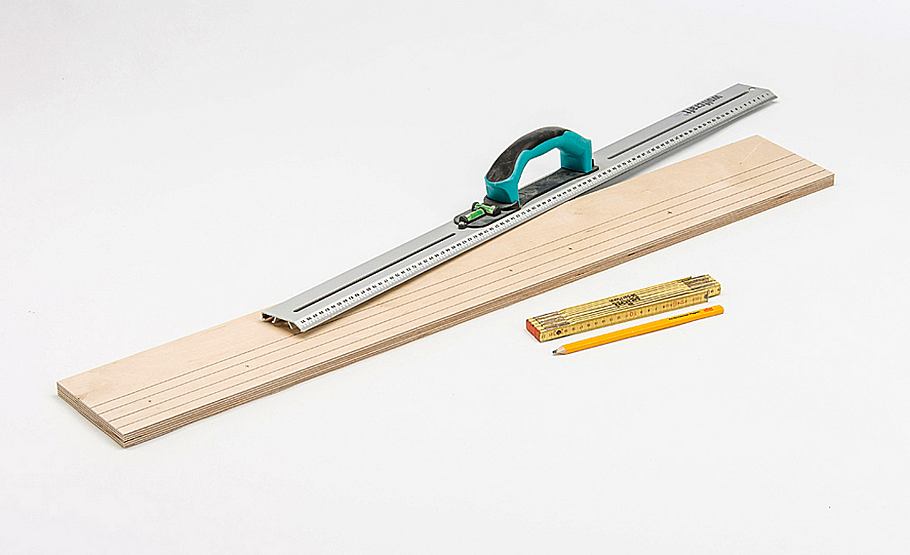

Aus dünnem Sperrholz wird die eigentliche Säge-Führungsschiene zugeschnitten. Auch hier ist der Drehanschlag Bestandteil.

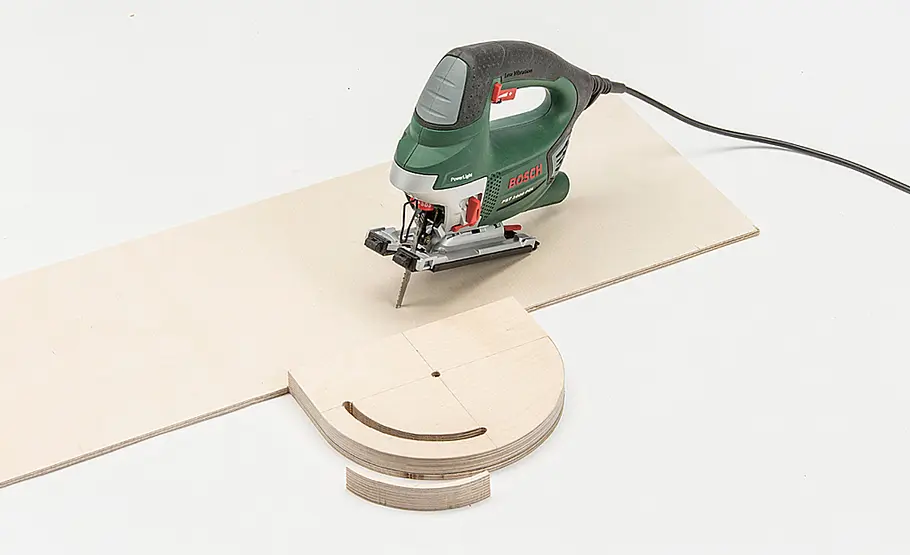

Führungsschiene und Drehanschlag werden hier in einem Stück mit Stich- und Handkreissäge ausgesägt.

Bauplan: Sägetisch bauen

Sägetisch bauen

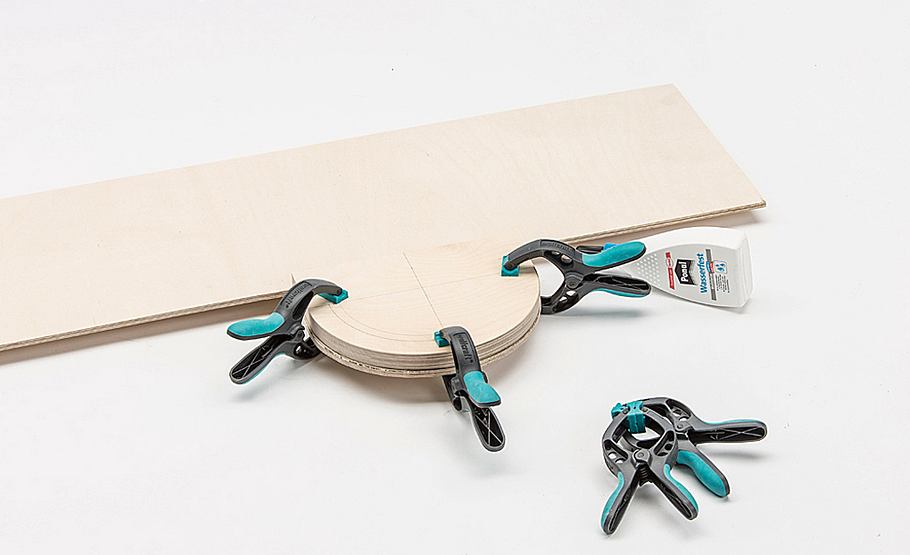

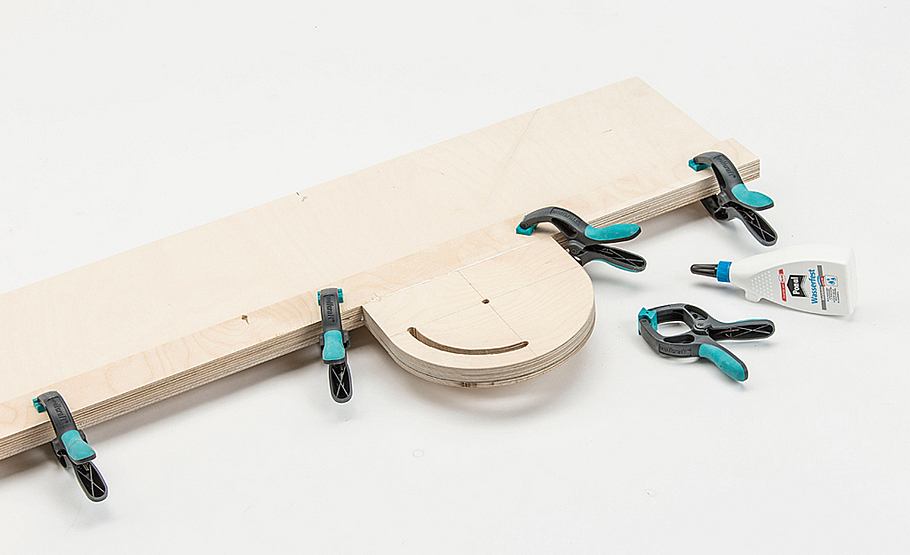

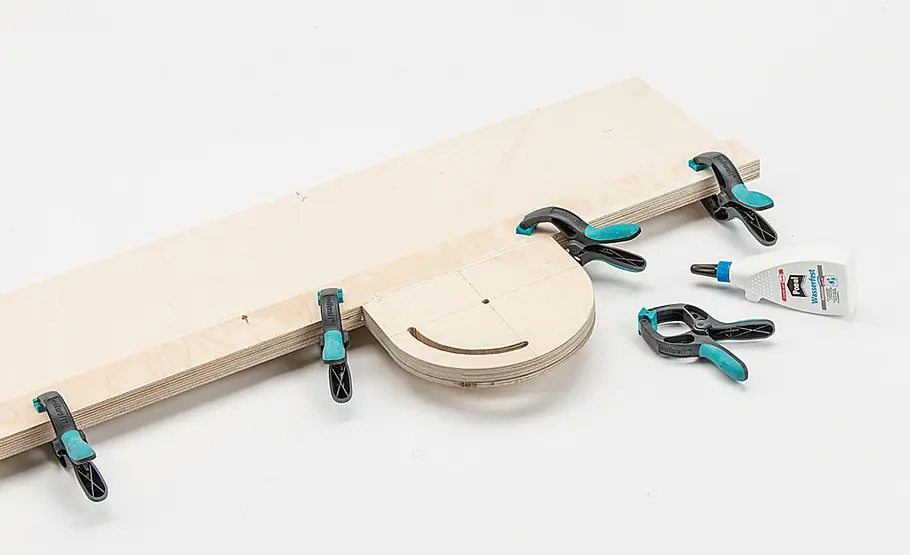

Leimen Sie die Gelenkplatte mit eingezeichnetem Verstellschlitz auf das Gegenstück der Führungsschiene.

Bauplan: Sägetisch bauen

Sägetisch bauen

Dann wird die noch übrige Gelenkplatte unter der Führungsschiene festgespannt.

Bauplan: Sägetisch bauen

Sägetisch bauen

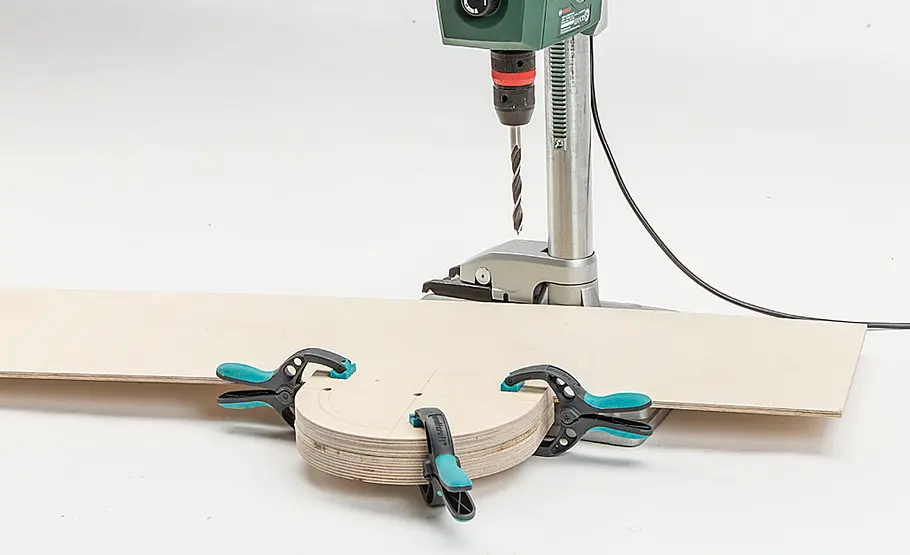

Bohren Sie den Mittelpunkt sowie das äußere Verstellschlitz-Ende durch alle Ebenen, das zweite Verstellschlitz- Ende nur durch den Führungsanschlag.

Bauplan: Sägetisch bauen

Sägetisch bauen

Trennen Sie den Verstellschlitz sauber von einem bis zum anderen Ende mit der Stichsäge kreisbogenförmig heraus.

Bauplan: Sägetisch bauen

Sägetisch bauen

Bündig an der Drehplatte leimen Sie nun die innere Sägeschuh-Führungsleiste auf. An der zweiten Außenkante wird dann die zweite Leiste parallel aufgeleimt.

Bauplan: Sägetisch bauen

Sägetisch bauen

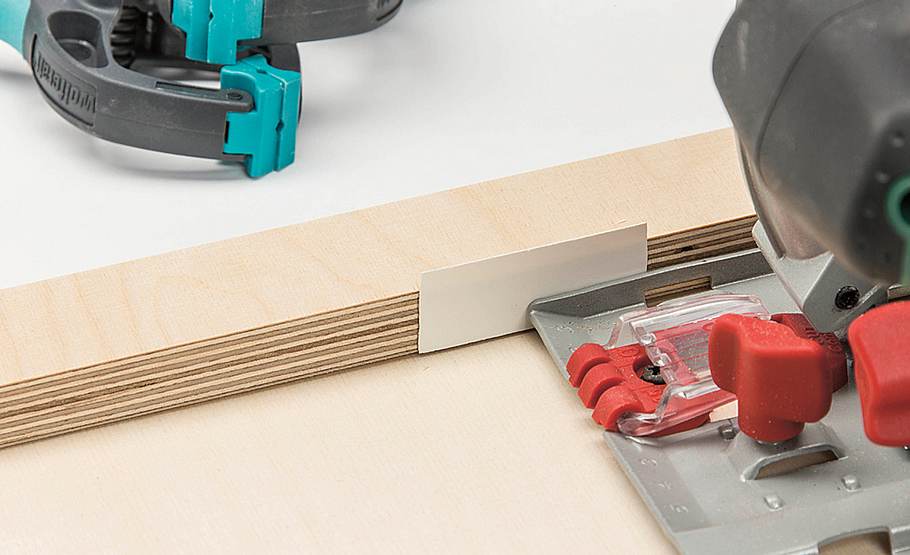

Maßgebend ist die Sohlenbreite der Säge. Ein Kantenumleimer sorgt für das nötige Spiel.

Bauplan: Sägetisch bauen

Sägetisch bauen

Am Anfang und am Ende der Schiene wird eine schmale Leiste als Anschlag (wichtig beim Eintauchen) eingeleimt.

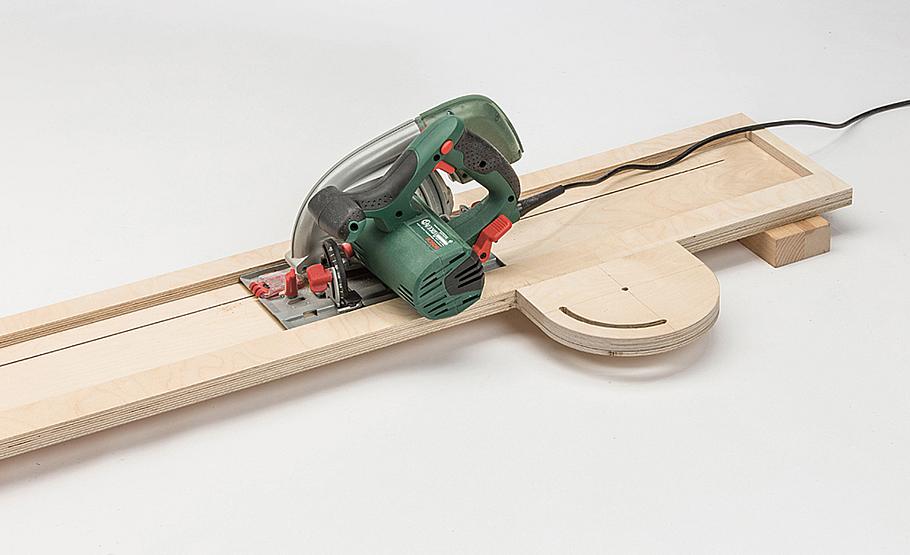

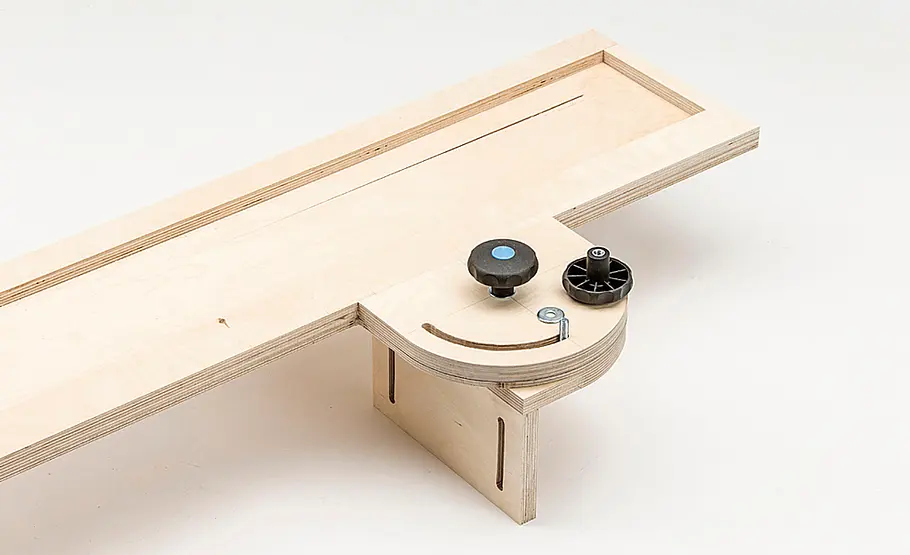

Den Sägeschlitz als Tauchschnitt mit der Original-Handkreissäge schneiden – bei Bedarf auch als 45°- Winkelschnitt.

Bauplan: Sägetisch bauen

Sägetisch bauen

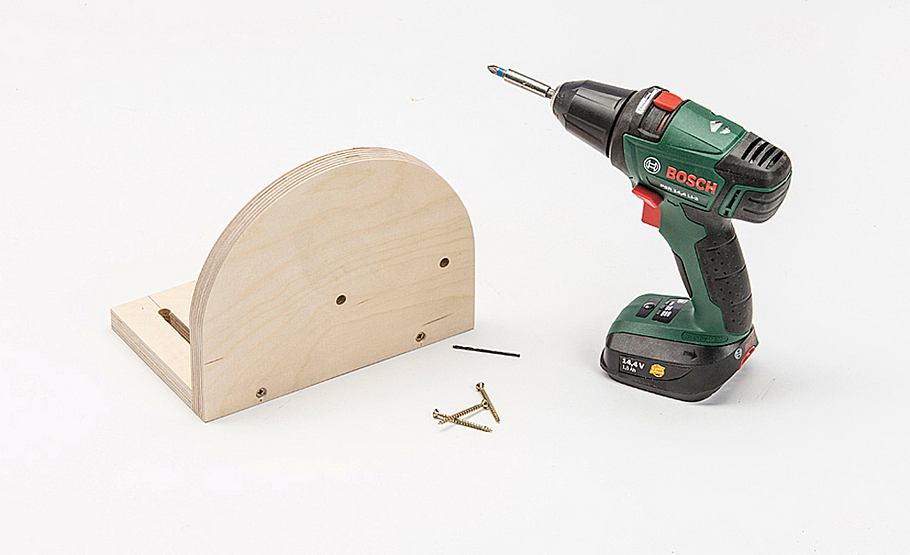

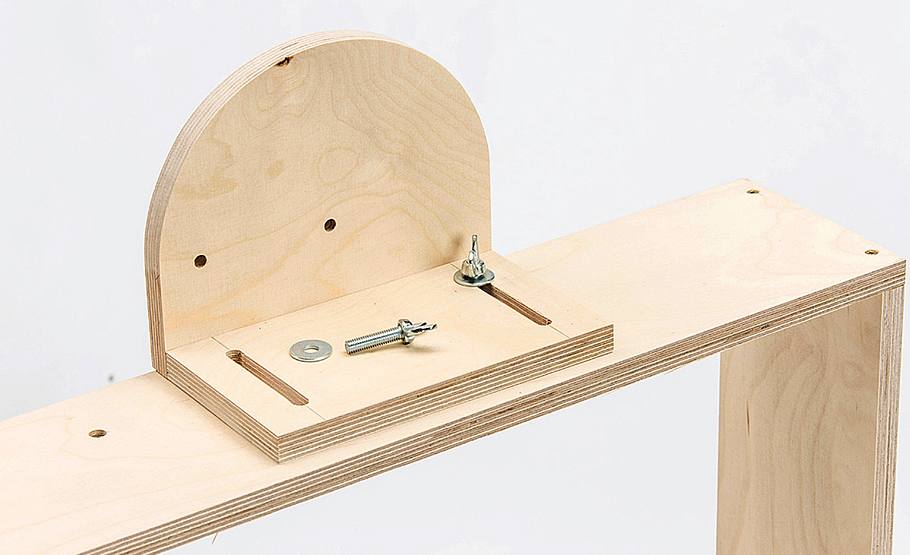

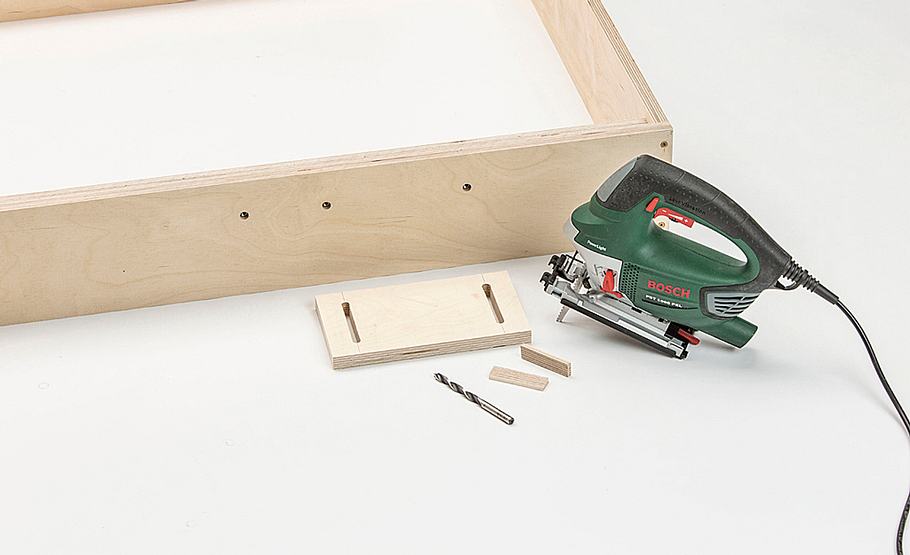

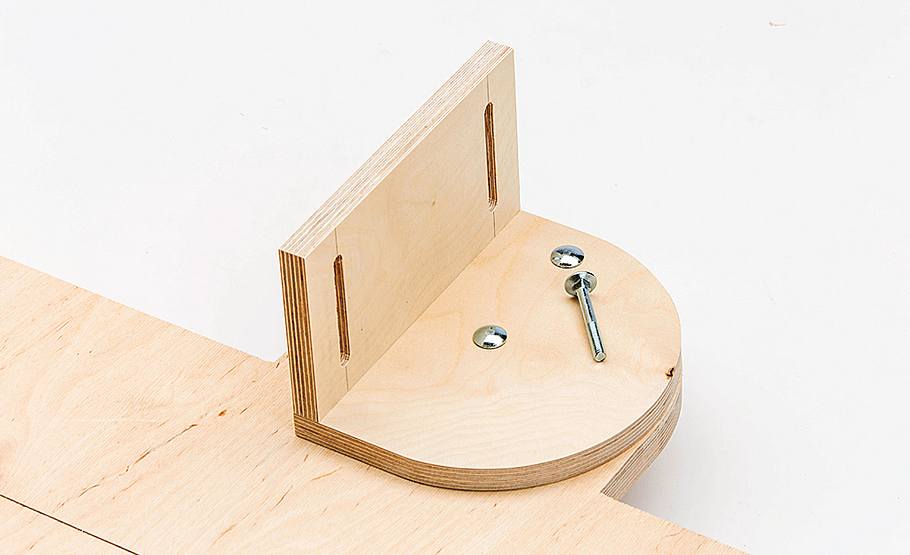

Befestigt wird der Anschlag an der Zarge. Die Anschlagplatte wird mit Langlöchern ausgestattet – so kann die Anschlaghöhe an die zu schneidende Plattenstärke angepasst werden.

Bauplan: Sägetisch bauen

Sägetisch bauen

Anschlagplatte und Gelenkplatte nun verleimen und verschrauben.

Bauplan: Sägetisch bauen

Sägetisch bauen

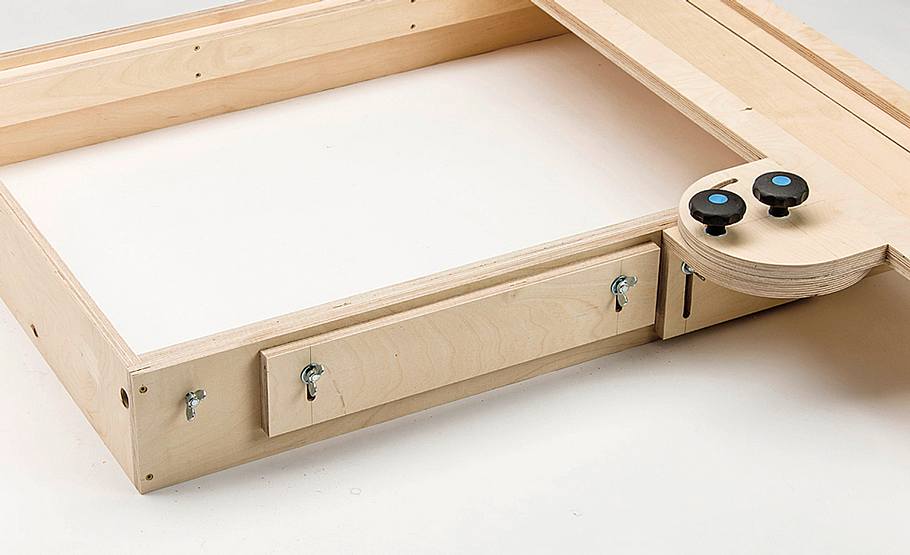

Diese Aufnahme der Führungsschiene mit Flügelschrauben an den hinter der Zarge platzierten Einschlagmuttern montieren.

Bauplan: Sägetisch bauen

Sägetisch bauen

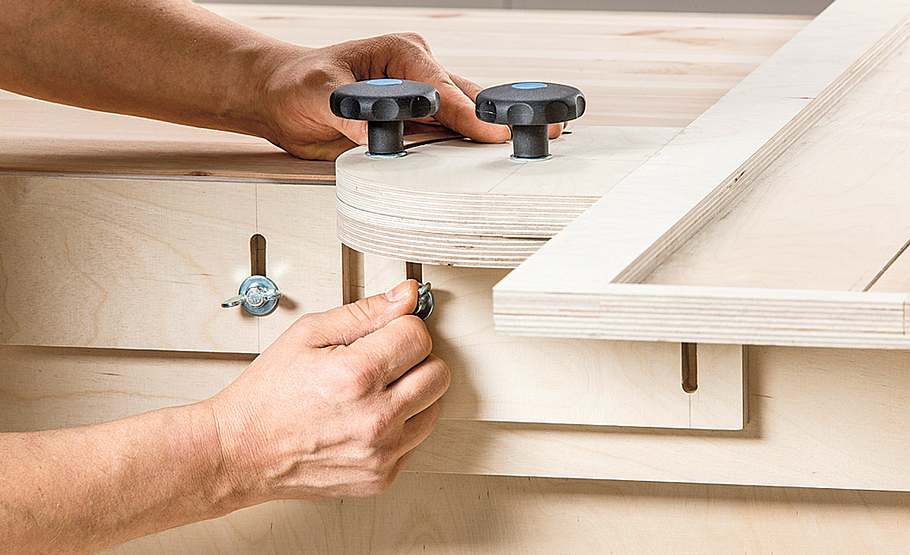

Schiene und Anschlagplatte werden mit Schlossschrauben und Handrädern verbunden.

Bauplan: Sägetisch bauen

Sägetisch bauen

So sieht die Anschlagscheibe von der Unterseite aus.

Bauplan: Sägetisch bauen

Sägetisch bauen

Hier nun die Zarge mit montiertem Führungsanschlag und in der Höhe verstellbarem Längsanschlag für die Platte.

Bauplan: Sägetisch bauen

Sägetisch bauen

Seitlich wird ebenfalls ein solcher Plattenanschlag mit Flügelschrauben befestigt.

Bauplan: Sägetisch bauen

Sägetisch bauen

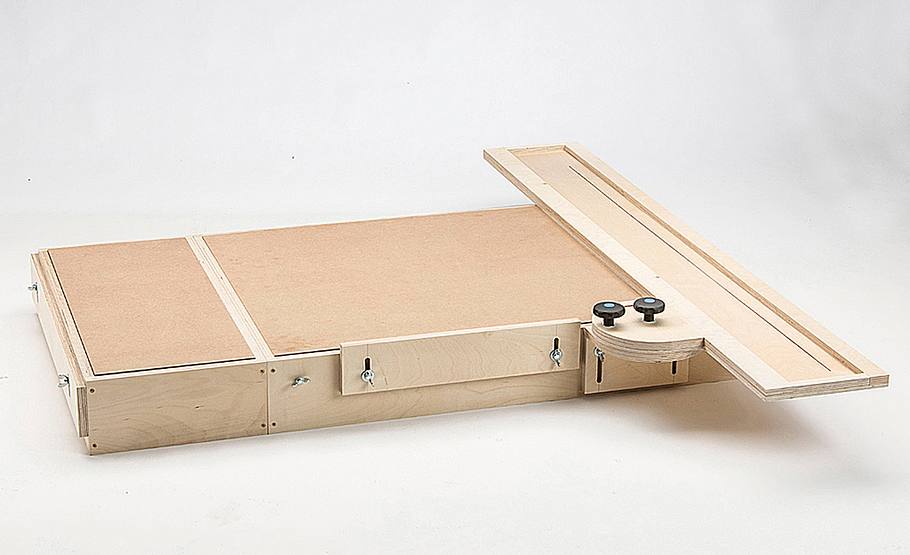

Hier der Sägetisch- Aufsatz mit allen Anbauteilen. Zum Verlängern der Auflageplatte kann das linke Modul ausgezogen werden.
So ist die Sägeeinheit als Aufsatz für einen Werktisch bereits voll nutzbar.

Bauplan: Sägetisch bauen

Sägetisch bauen

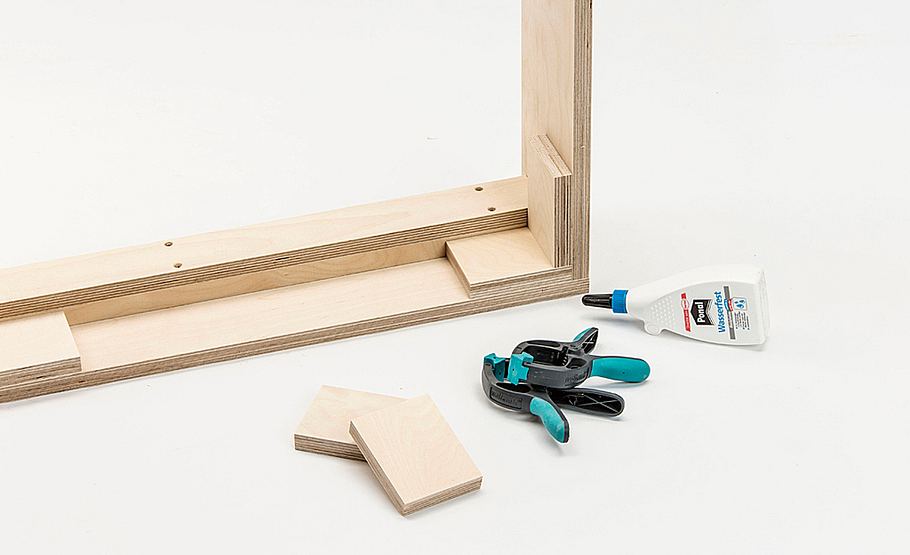

Die Innenecken der großen Zarge werden zum Schluss aufgedoppelt – so lässt sich die Zarge passgenau über den Schrank stülpen.

Bauplan: Sägetisch bauen

Sägetisch bauen

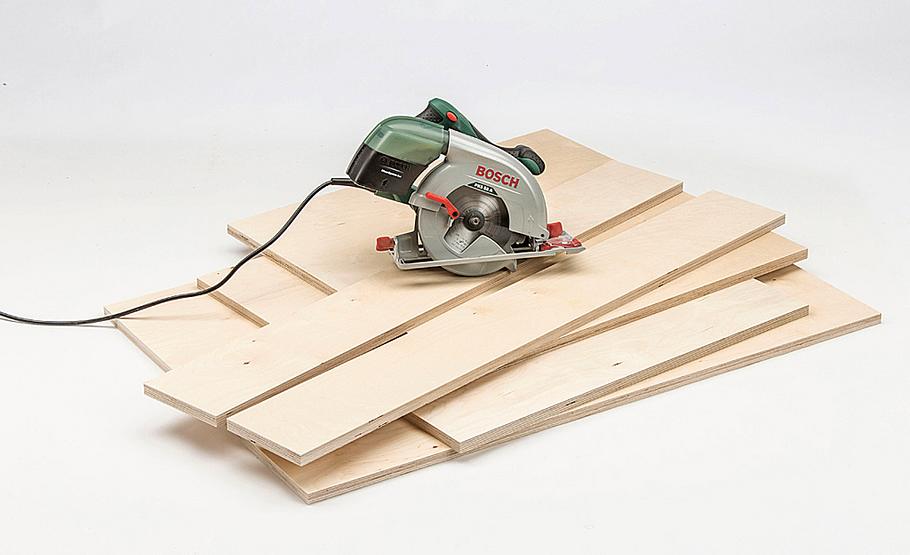

Die Bauteile für Schrank und Fuß zuschneiden (z. B. auf dem fertigen Aufsatz) oder bereits beim Einkauf zuschneiden lassen.

Bauplan: Sägetisch bauen

Sägetisch bauen

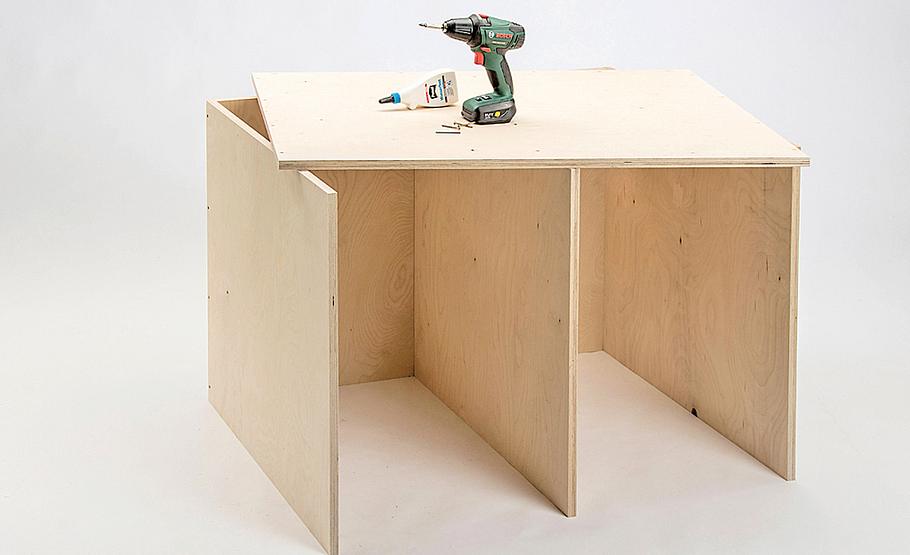

Beginnen Sie damit, die Seitenwände im Bereich des Anschlusses an die Rückwand für die Verschraubung zu bohren und zu senken.

Bauplan: Sägetisch bauen

Sägetisch bauen

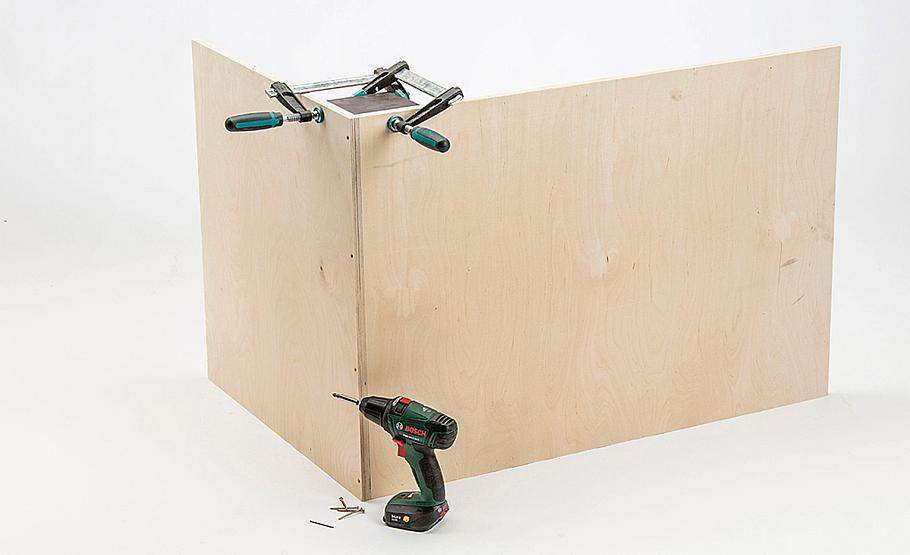

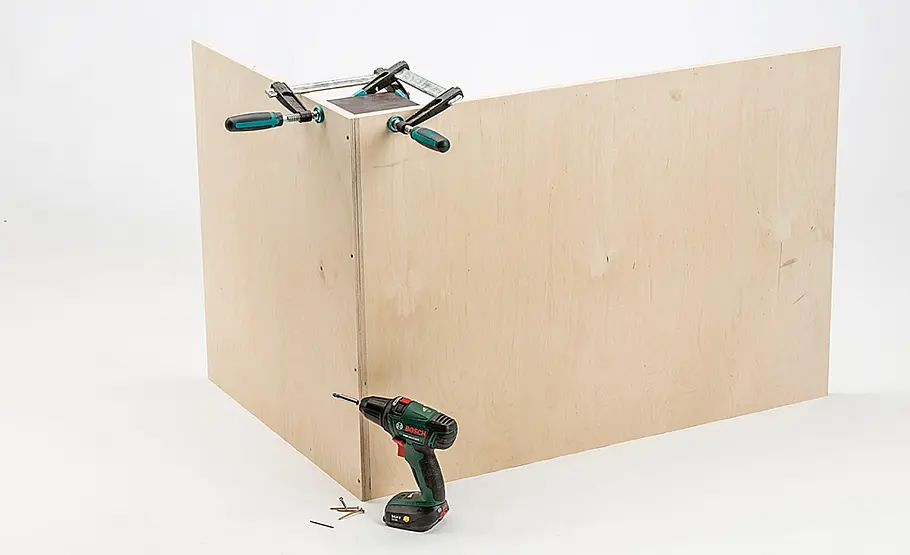

Leim an die Kontaktkante geben, Platten rechtwinklig zueinander fixieren, durch die Bohrungen in die Schnittkante vorbohren und verschrauben.

Bauplan: Sägetisch bauen

Sägetisch bauen

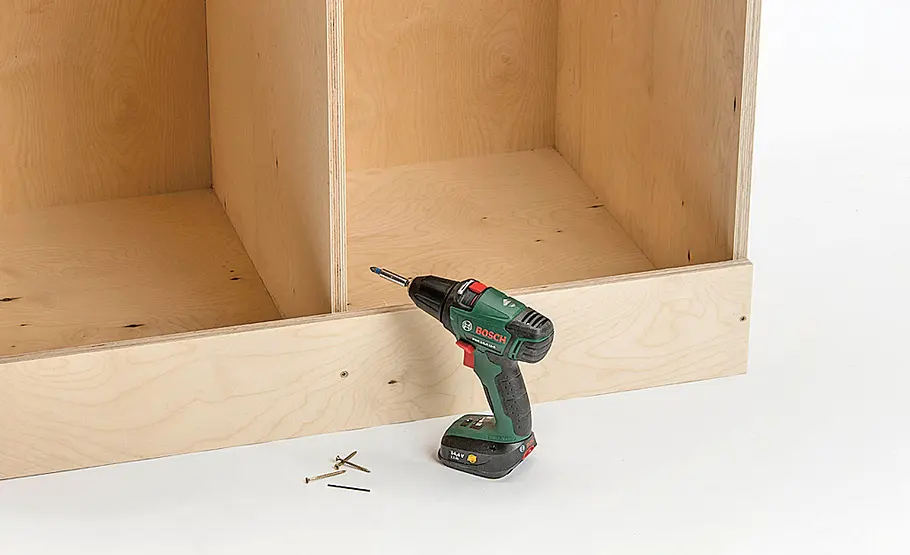

So nacheinander beide Seiten, die Mittelwand, den Deckel und den Boden montieren.

Bauplan: Sägetisch bauen

Sägetisch bauen

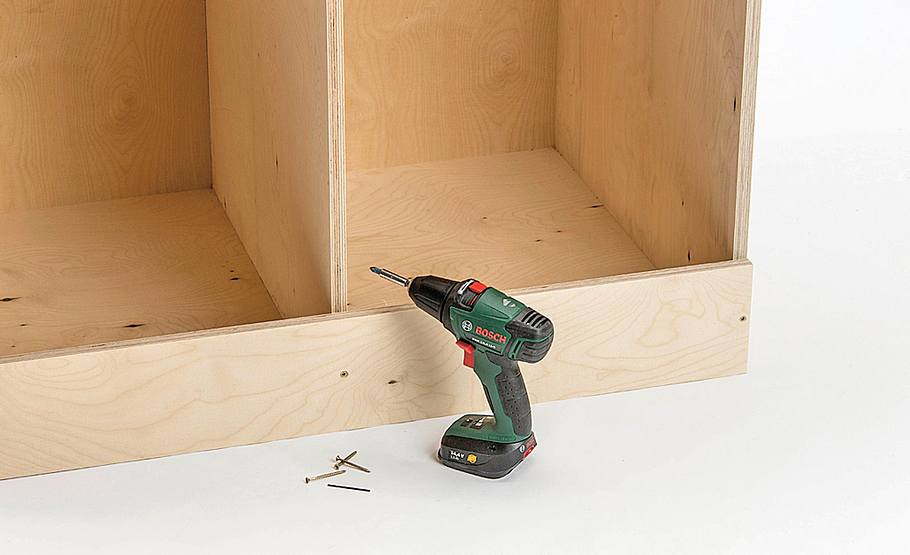

Türseits wird oben ein Blendbrett befestigt. Hierüber wird später der Sägetisch gestülpt.

Bauplan: Sägetisch bauen

Sägetisch bauen

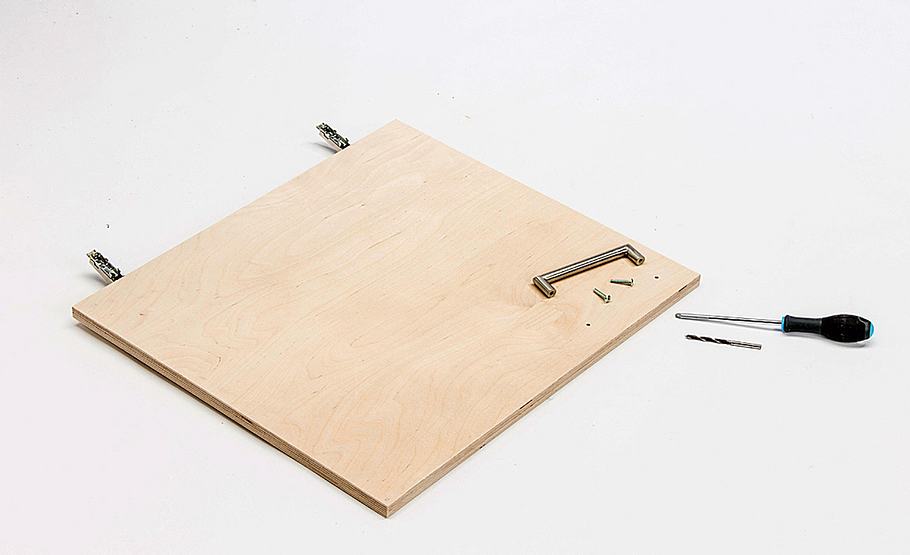

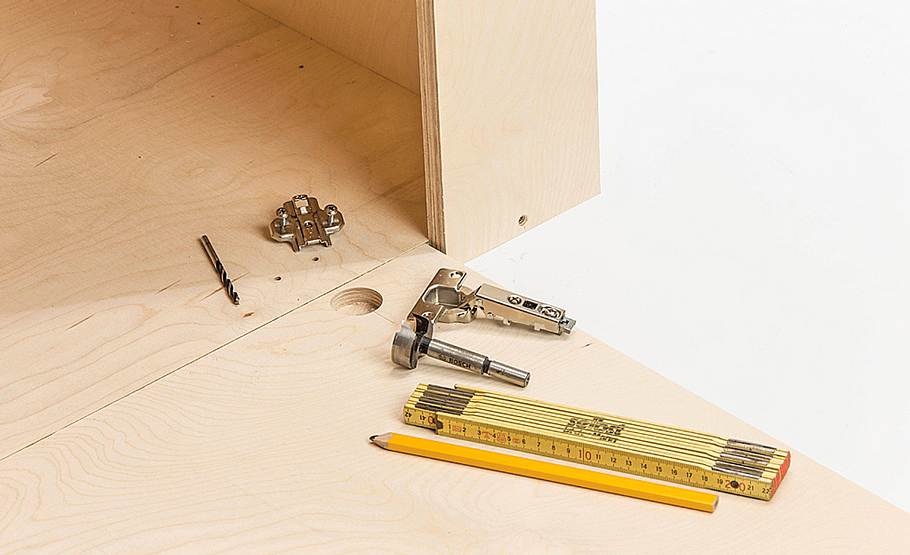

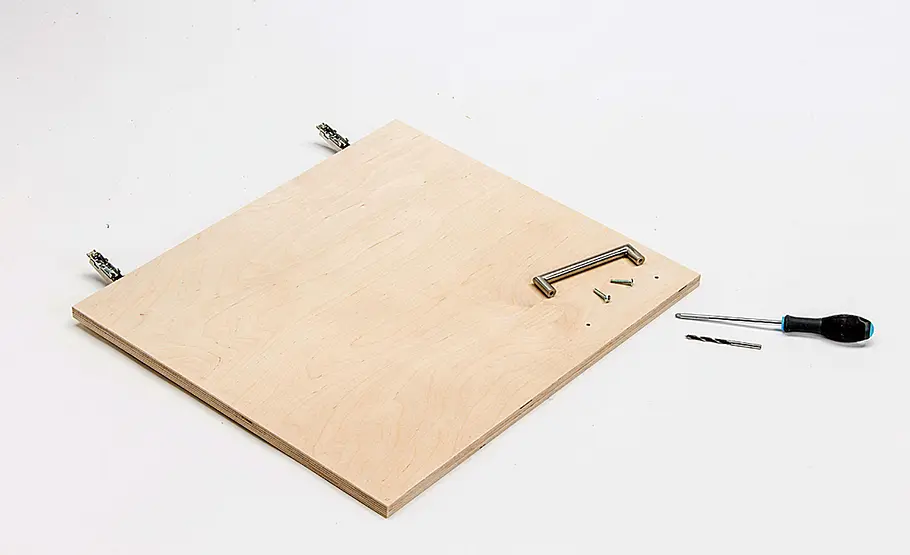

Darunter setzen Sie die Türen an: Die Topfbandbohrungen und die Löcher für die Kreuzmontageplatten bohren; dann die Beschläge montieren.

Bauplan: Sägetisch bauen

Sägetisch bauen

Gleiches gilt für die beiden Türgriffe.

Bauplan: Sägetisch bauen

Sägetisch bauen

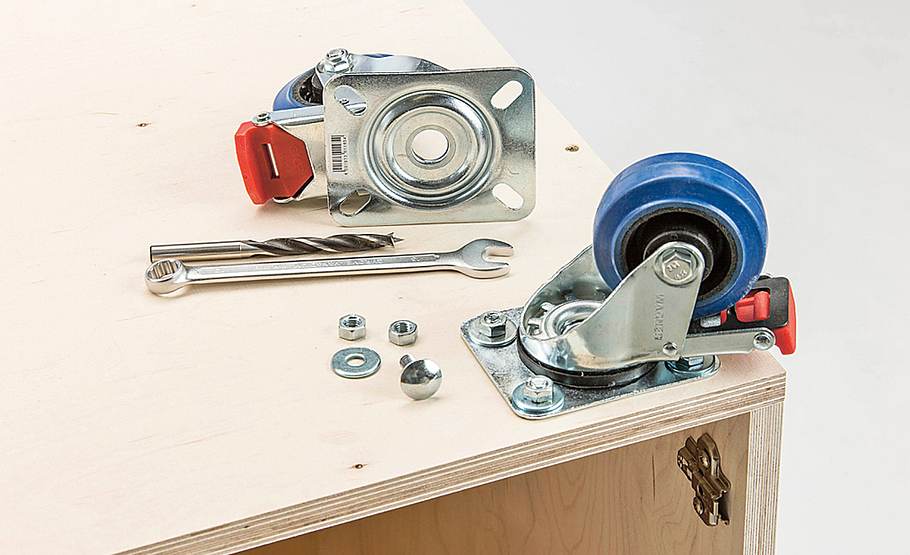

Vier der Lenkrollen mit Totalfeststeller und 55 kg Tragkraft werden mit Schlossschrauben unter die Korpusecken geschraubt.

Bauplan: Sägetisch bauen

Sägetisch bauen

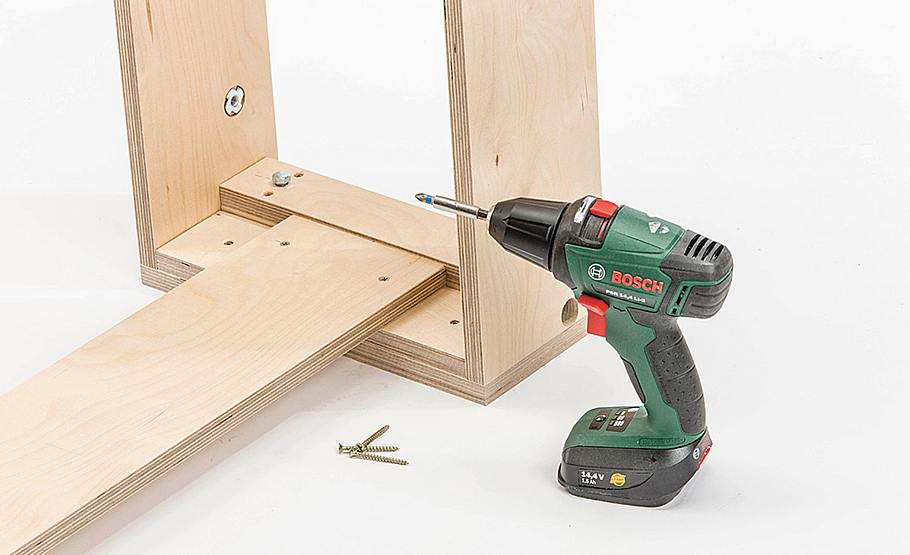

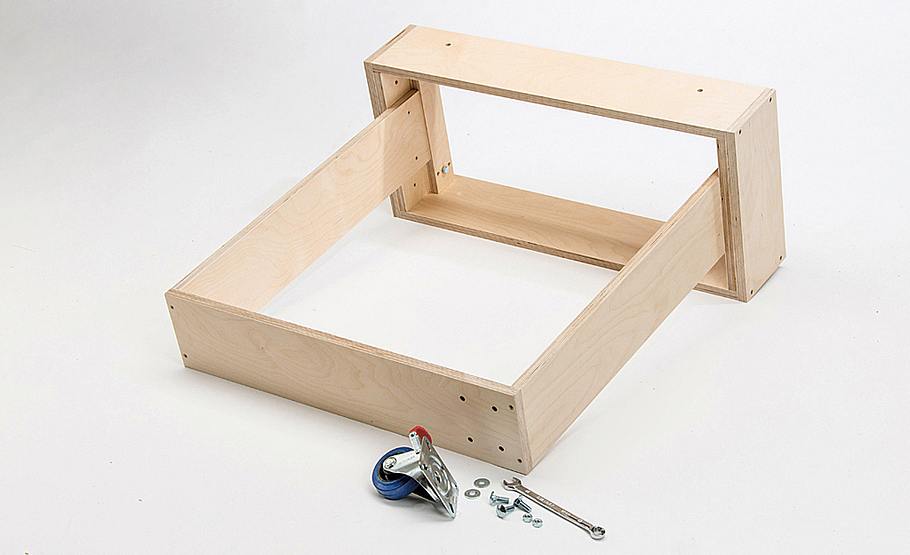

Für das Auszieh-Element wird ein solcher U-förmiger Fuß verleimt, verschraubt ...

Bauplan: Sägetisch bauen

Sägetisch bauen

... und anschließend fest an den kurzen Zargen- Innenseiten montiert.

Bauplan: Sägetisch bauen

Sägetisch bauen

Und auch hier werden zwei Transportgeräterollen mit Schlossschrauben angeflanscht.

Bauplan: Sägetisch bauen

Sägetisch bauen

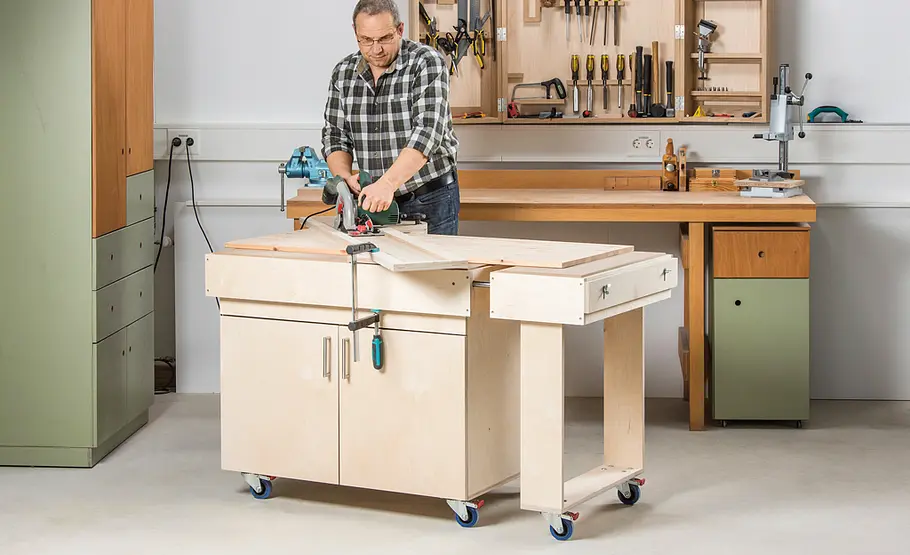

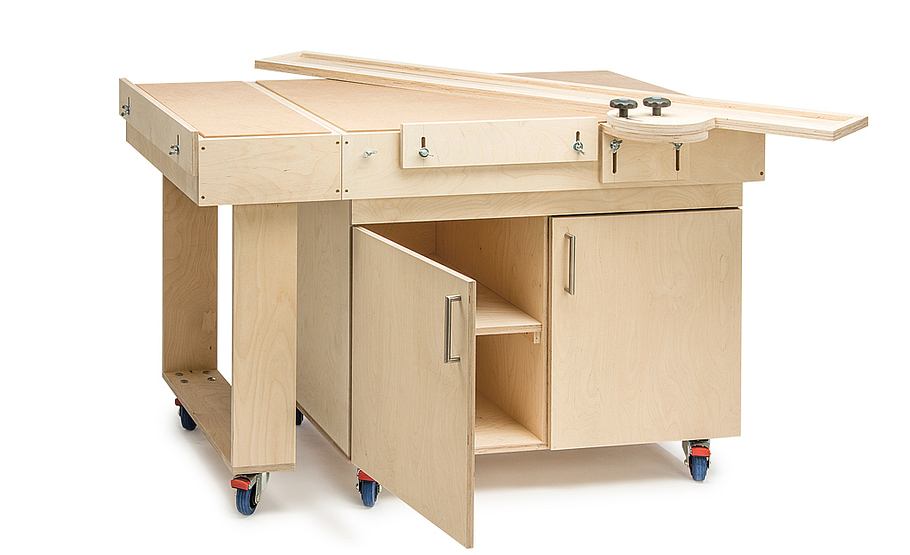

Der komplette Sägetisch mit eingesetzten Zwischenböden: Die Arbeitshöhe misst 90 cm, die Breite 75 cm, die Länge zusammengeschoben 140 und maximal ausgezogen 230 cm.

Bauplan: Sägetisch bauen

Sägetisch bauen

Für große Platten lässt sich die Auflagefläche ausziehen.

Bauplan: Sägetisch bauen

Sägetisch bauen

Der Sägeanschlag kann einfach an die Materialstärke angepasst werden.

Bauplan: Sägetisch bauen

Sägetisch bauen

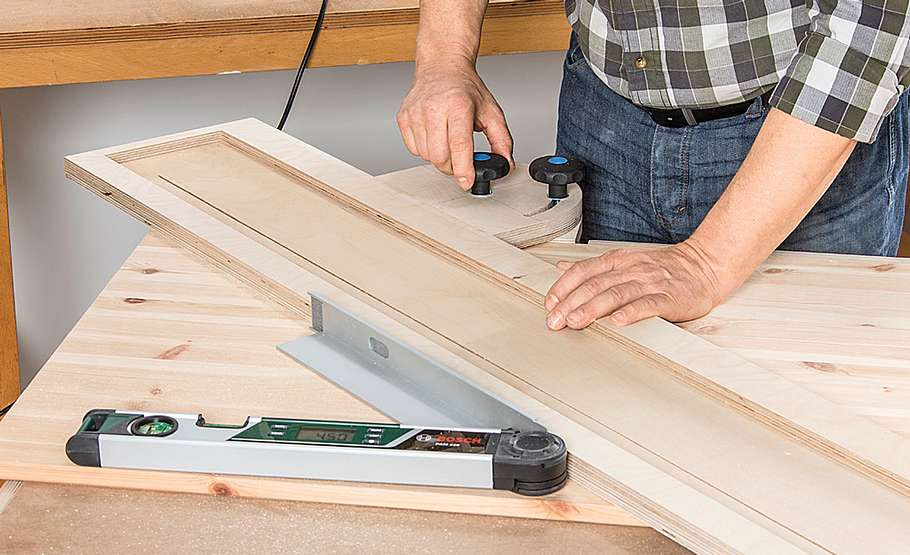

Mit Handrädern stellen Sie den Anschlag an einer Digitalschmiege ein.

Bauplan bestellen

Das Prinzip ist ganz einfach: Sie legen Ihr Werkstück auf die aus dem Tischrahmen herausragende Sägeplatte, stellen den Führungsanschlag und die Schnitttiefe der Handkreissäge ein und schneiden zu. Dabei sägen Sie nur leicht in die als Opferplatte ausgelegte Tischplatte hinein – vorausgesetzt, Sie haben die Schnitttiefe richtig eingestellt. Viele Schnitte bis zu einer effektiven Länge von rund 130 cm sind bei der von uns konstruierten Sägetisch-Schiene realisierbar, bevor die Platte getauscht werden muss – egal ob rechtwinklig oder schräg. Natürlich sind auch Gehrungsschnitte möglich, dabei wird jedoch der Schnitt in der Führungsschiene breiter. Die Breite des Führungsanschlags wurde hier an eine Bosch PKS 55A angepasst.

Sägetisch selber bauen

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Schrauber

  • Eisensäge

  • Hammer

  • Handkreissäge

  • Schraubenschlüssel

  • Seitenschneider

  • Stichsäge

Aus drei Grundelementen setzt sich der Sägetisch zusammen: dem ausziehbaren Aufsatzrahmen mit Opferplatten, den Anschlägen und dem Untergestell mit Schrank. Sie können jedoch auf den Unterbau auch verzichten und den Aufsatz samt Anschlägen auf einem geeigneten (nicht zu hohen) Werktisch nutzen. Dann lässt sich der Tisch bei Nichtgebrauch platzsparend hochkant lagern.

Die beiden Sockel für den Sägetisch sind nichts anderes als ein Tischfuß und ein Schrank auf Rollen. Der Schrank bietet dabei jede Menge Stauraum für Ihre Säge samt Zubehör.
Praxistipp: Entscheidend für einen genauen Zuschnitt ist die exakte Führung der Säge in einer im Winkel verstellbaren Schiene.

Video: Sägetisch für Handkreissäge

Mit dem selbst gebauten Sägetisch lässt sich auch eine Handkreissäge exakt führen. Wir zeigen, wie der Kreissäge-Tisch aus unserem Heft 04/2015 funktioniert und welche Sägearbeiten damit möglich sind.

Video Platzhalter
Video: Xcel Production

Das Prinzip mit dem Kreissäge-Tisch ist ganz einfach: Sie legen Ihr Werkstück auf die aus dem Tischrahmen herausragende Sägeplatte, stellen den Führungsanschlag und die Schnitttiefe der Handkreissäge ein und schneiden zu. Sowohl gerade Schnitte als auch das Sägen auf Gehrung ist mit dem Sägetisch möglich.
