Terrassenaufbau WPC

Lounge aus WPC-Terrassendielen

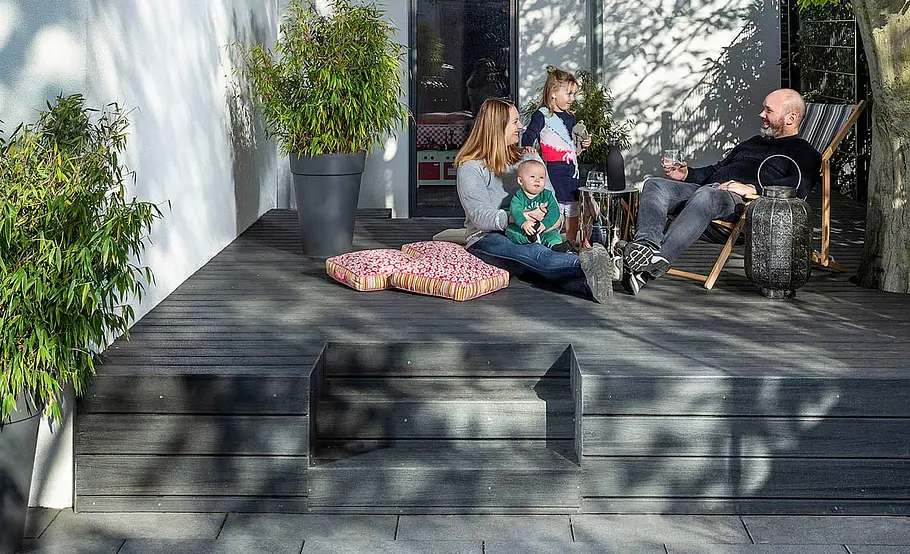

Ein erhöhtes WPC-Podest, darauf ein Liegestuhl und ein paar Sitzkissen – fertig ist eine gemütliche Familienecke. So sieht der WPC-Terrassenaufbau aus.

(1/57)
Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Links und rechts vom WPC-Podest wurde jeweils eine Fläche mit Terrassenplatten verlegt. Das Podest lässt sich von beiden Seiten über Treppenstufen erreichen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

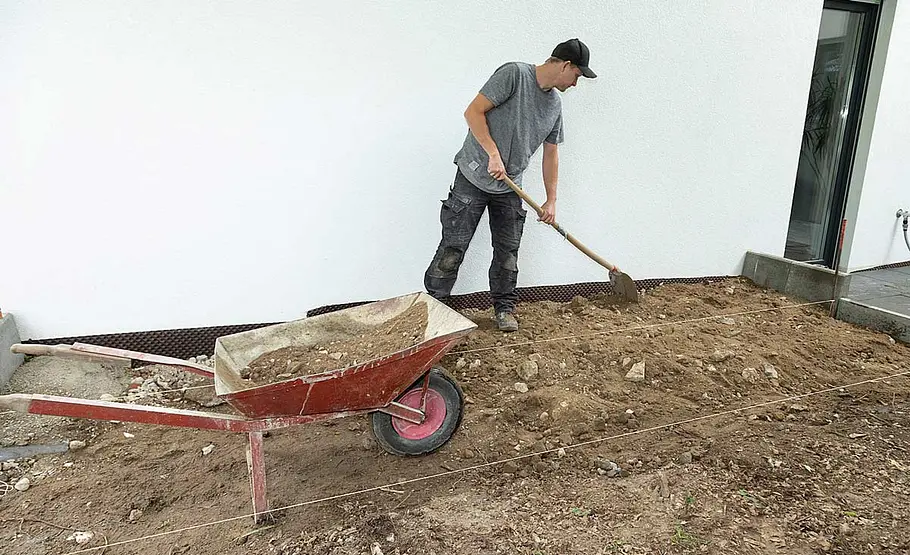

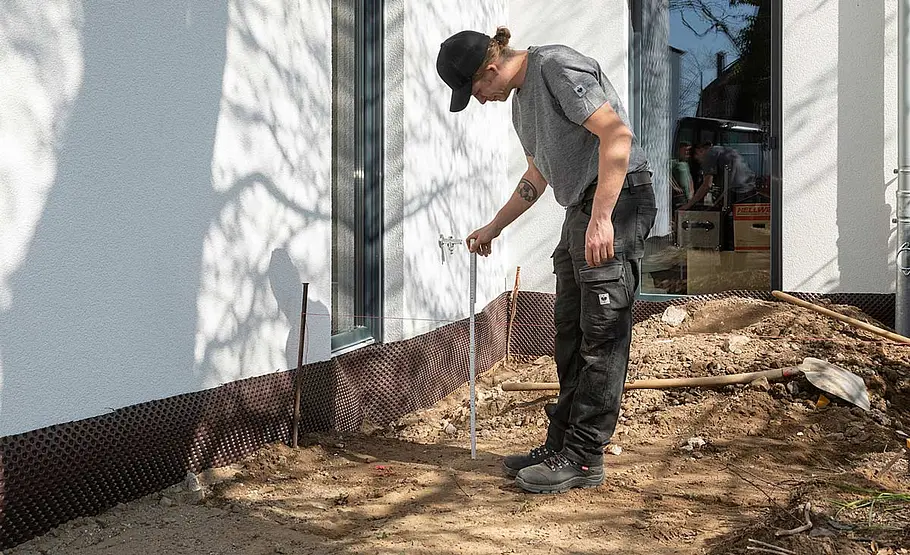

Die Fläche des WPC-Podests wird mit einer Maurerschnur abgesteckt. Das Niveau richtet sich nach dem Wurzelwuchs des ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... Baums. Es wird Magerbeton an den jeweiligen Enden des WPC-Podests angehäuft, um darauf die L-Steine setzen zu können.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

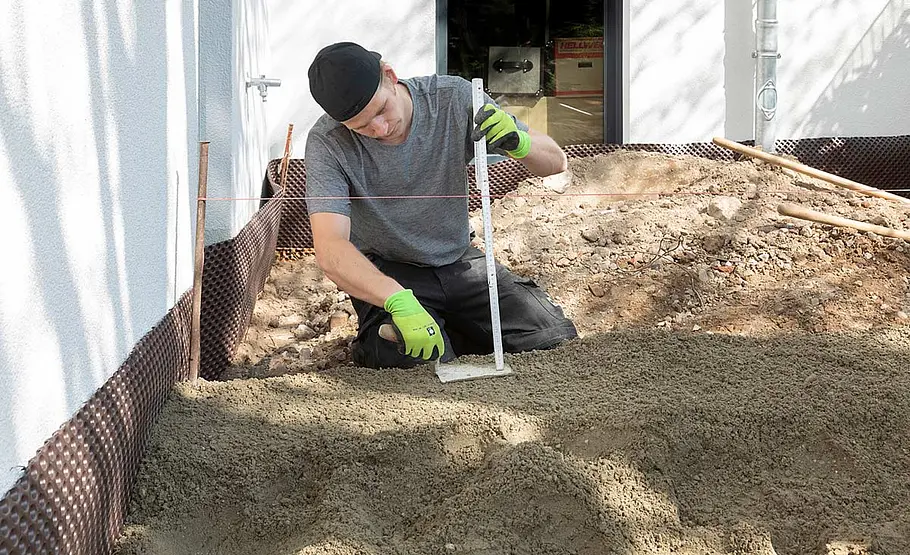

Messen Sie den Abstand von der Maurerschnur, welche die Oberkante der L-Steine markiert, bis zur Magerbetonschicht.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

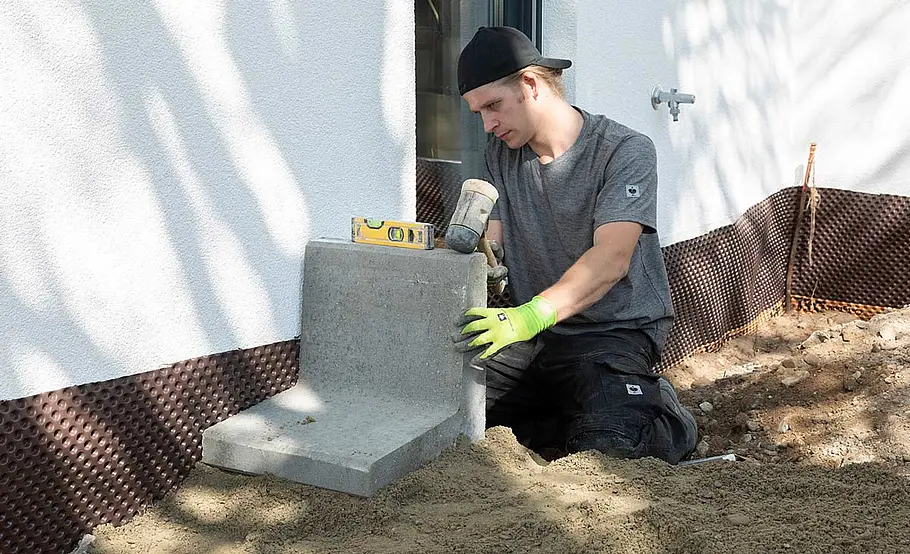

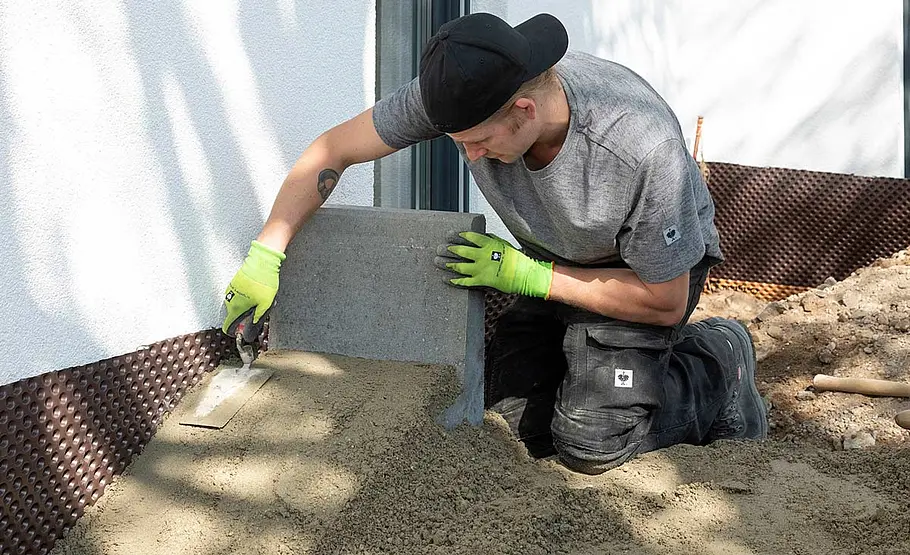

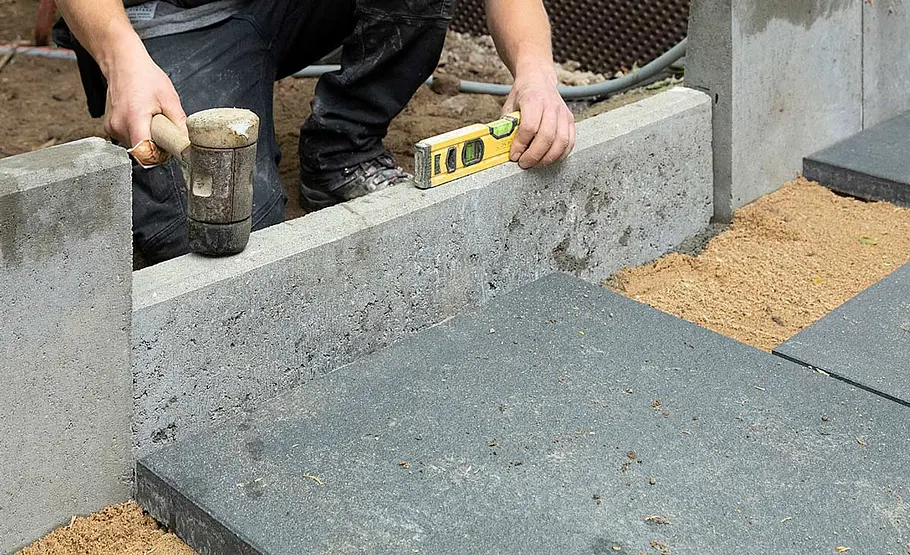

Nun kann der erste L-Stein auf den Beton gesetzt und ausgerichtet werden. Den Stein vorsichtig festklopfen und mit der ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

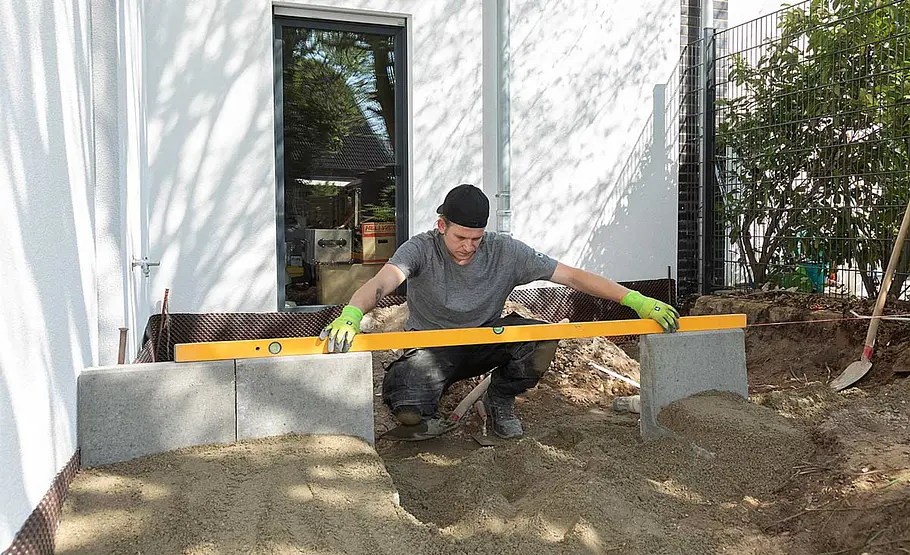

... Wasserwaage überprüfen, ob er gerade liegt. Der L-Stein wird dann von innen mit Beton fixiert.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Anschließend kann der zweite Stein gesetzt werden. .berprüfen Sie, ob die Steine in einer Flucht liegen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Zwischen dem zweiten und dritten Stein wurde hier eine Lücke für die Treppe gelassen. Beide Steine sollten auf gleicher ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

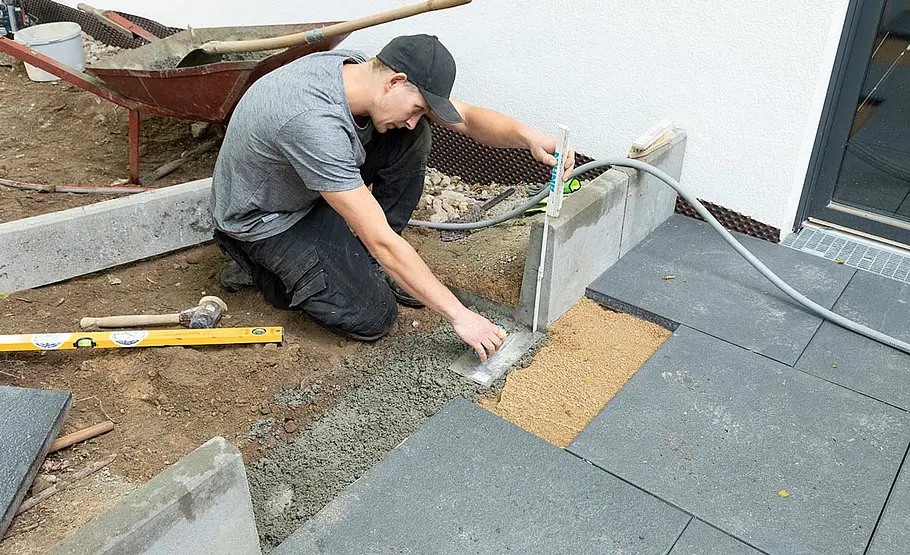

... Höhe positioniert werden. In die Lücke wird Beton gehäufelt und mit einer Maurerkelle glatt gestrichen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Dann wird ein Rasenkantenstein gesetzt, der später für den Bau der Treppe benötigt wird.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

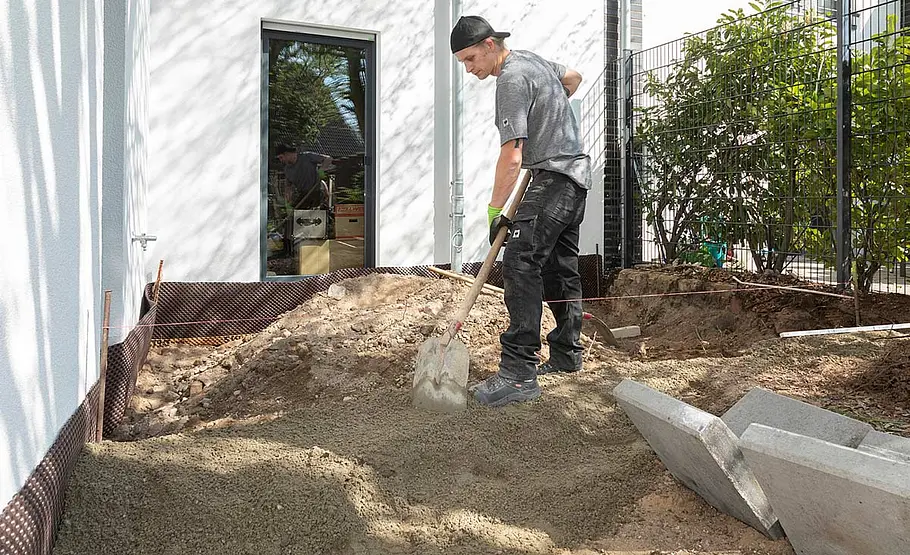

Nun wird der Bereich zwischen den L-Steinen mit Erde und Kies aufgeschüttet.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

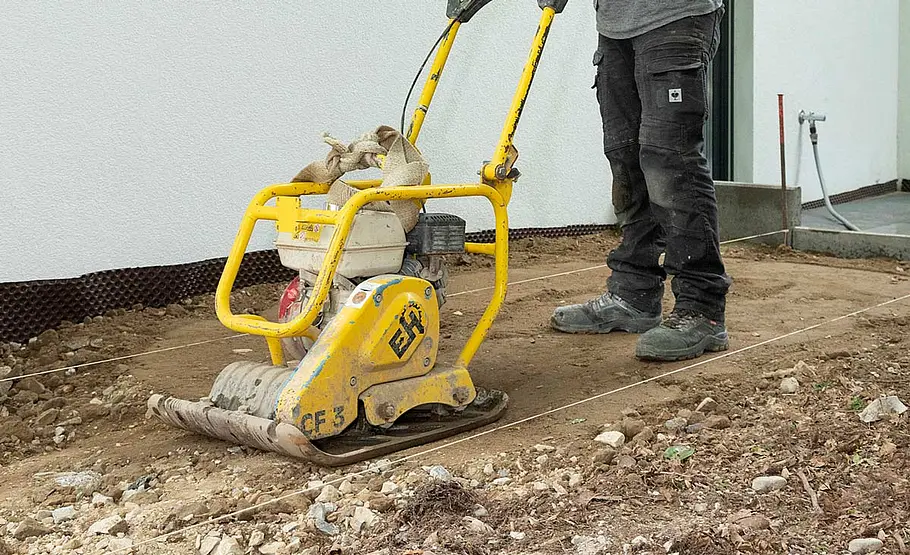

Die Fläche sollte danach noch einmal abgerüttelt werden. Hinweis: Wenn alles verdichtet ist, kommt auf die Fläche eine Splittschicht von etwa 3-5 cm zum leichten Höhenausgleich und als Auflager für die Rasenkantensteine.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

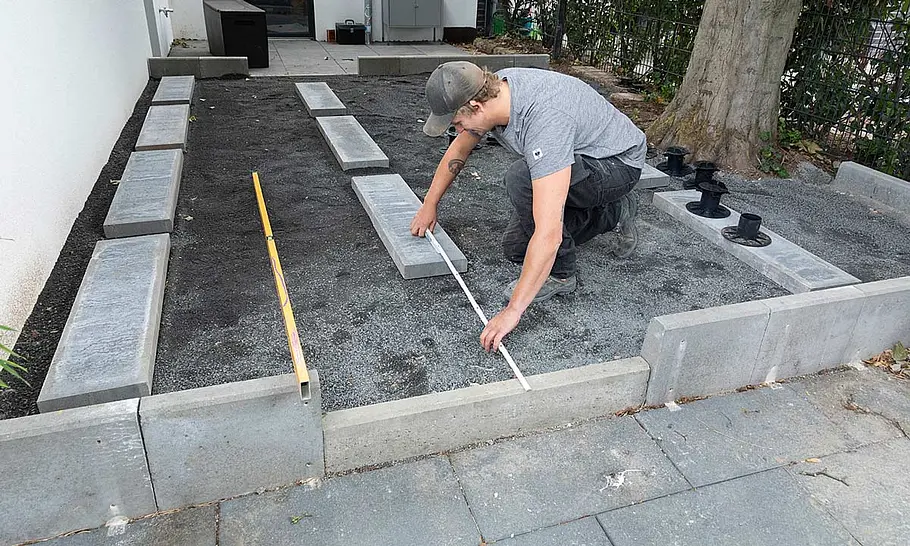

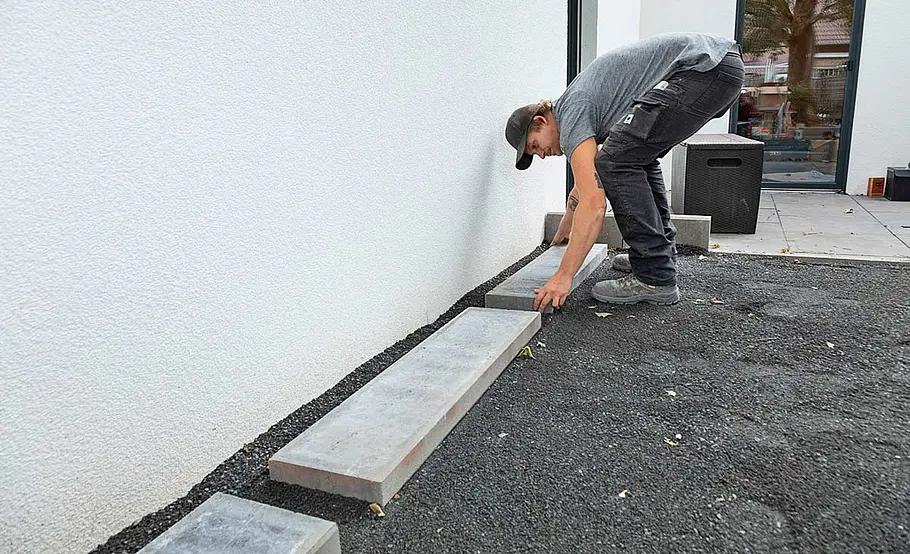

Es folgt das Splittbett. Dieses glatt abziehen und Rasenkantensteine flach und im gleichmäßigen Abstand ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... Reihe für Reihe verlegen. Die Steine sollten so gesetzt werden, dass die Stelzlager auf ihnen positioniert werden können.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

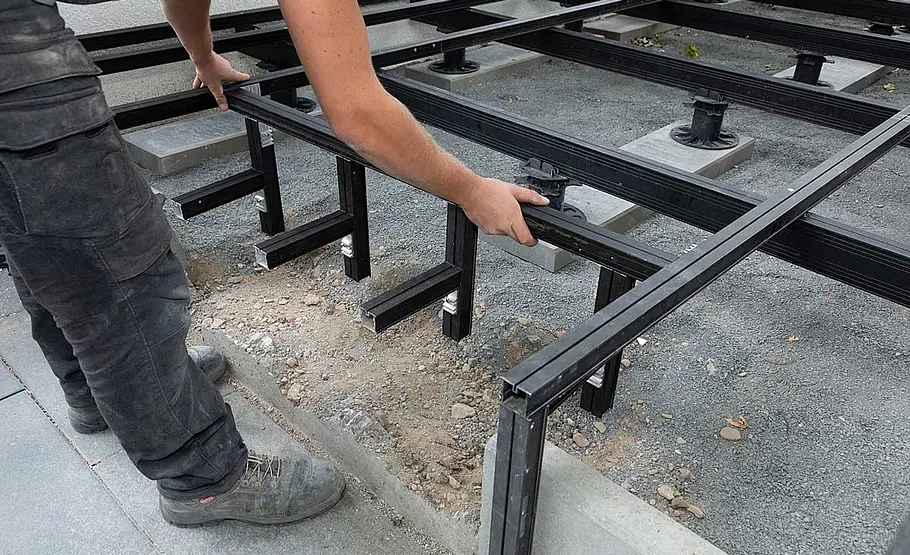

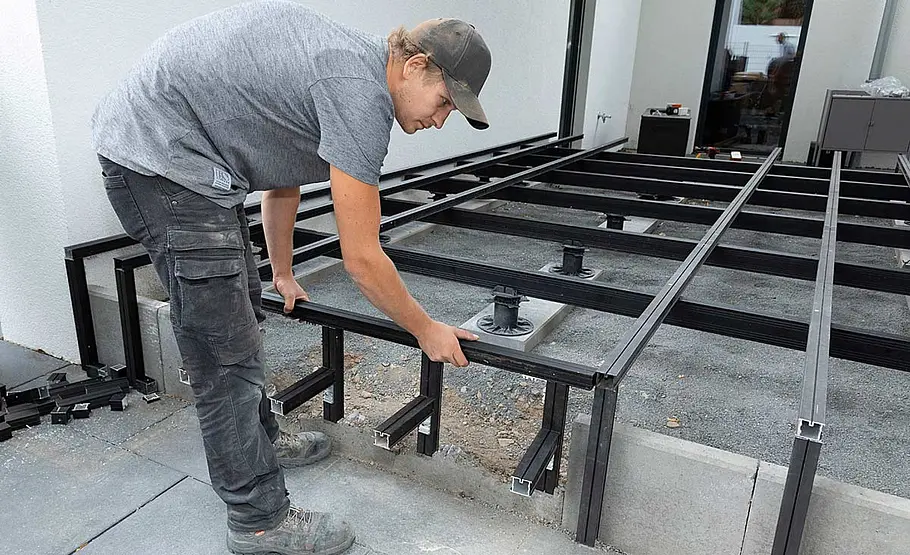

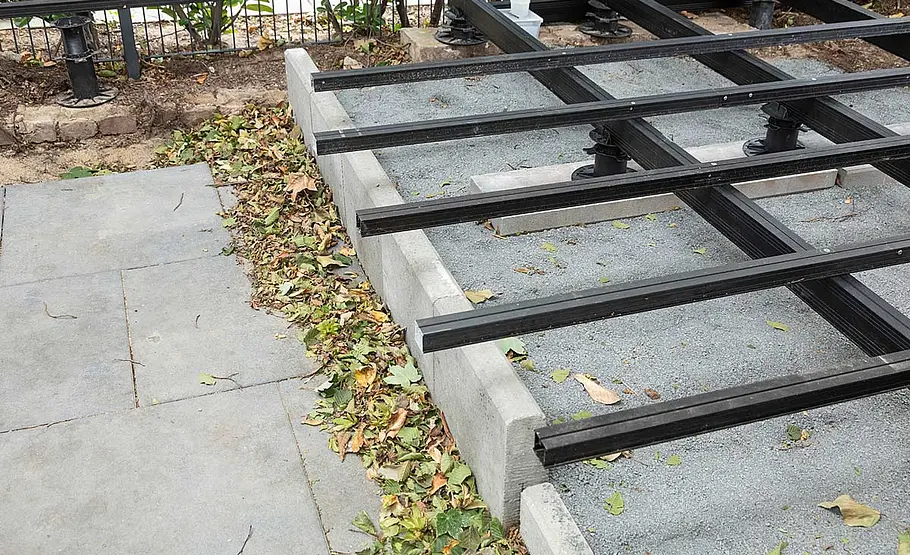

Jetzt beginnt der Aufbau der Unterkonstruktion. Positionieren Sie die aussteifenden Querträger auf den Stelzlagern.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

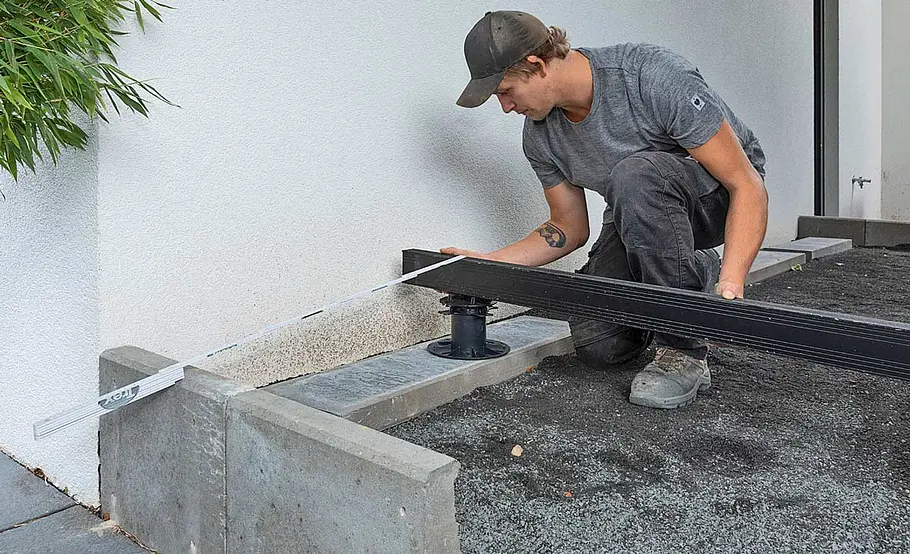

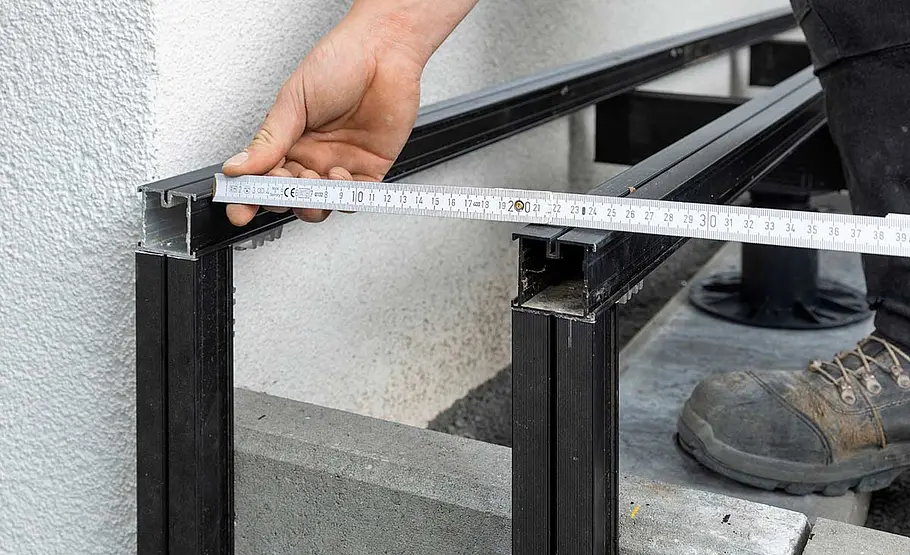

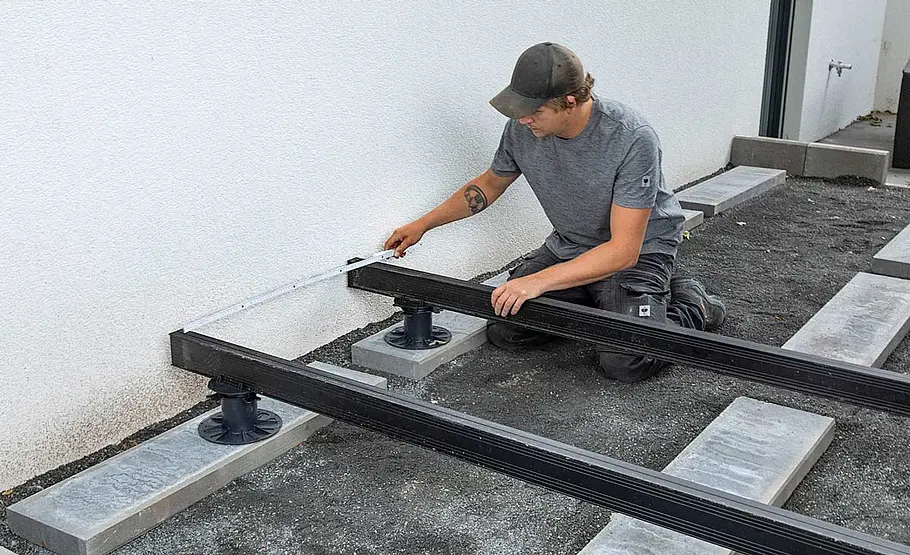

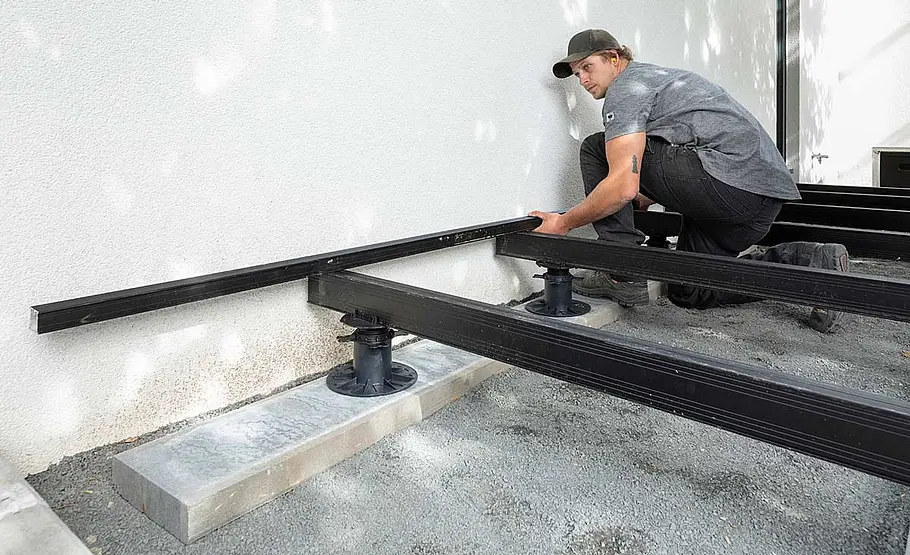

Dann kann das zweite Profil samt Stelzlager aufgebaut werden. Überprüfen Sie mit einem Gliedermaßstab, ob der Abstand ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

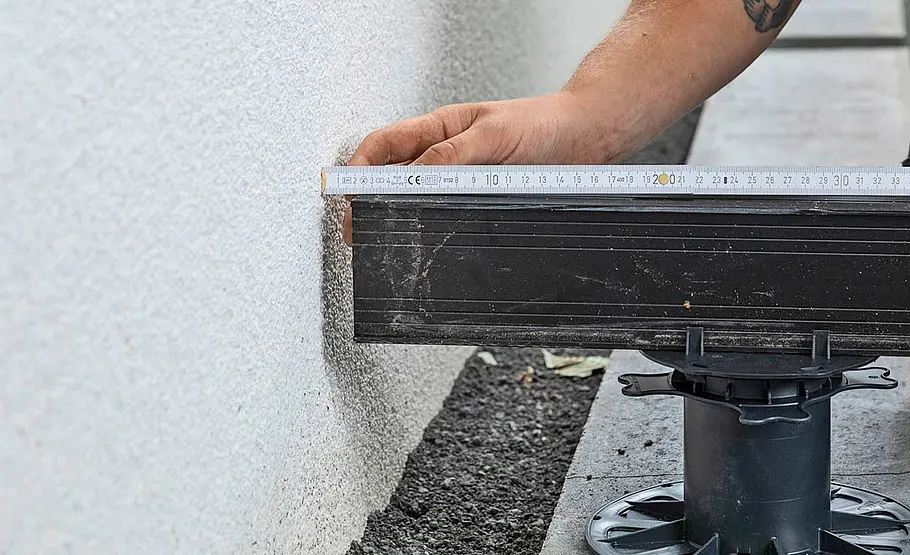

... zwischen den Profilen korrekt ist. Die Enden der Unterkonstruktion sollten circa 20 mm Abstand zur Hauswand haben.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

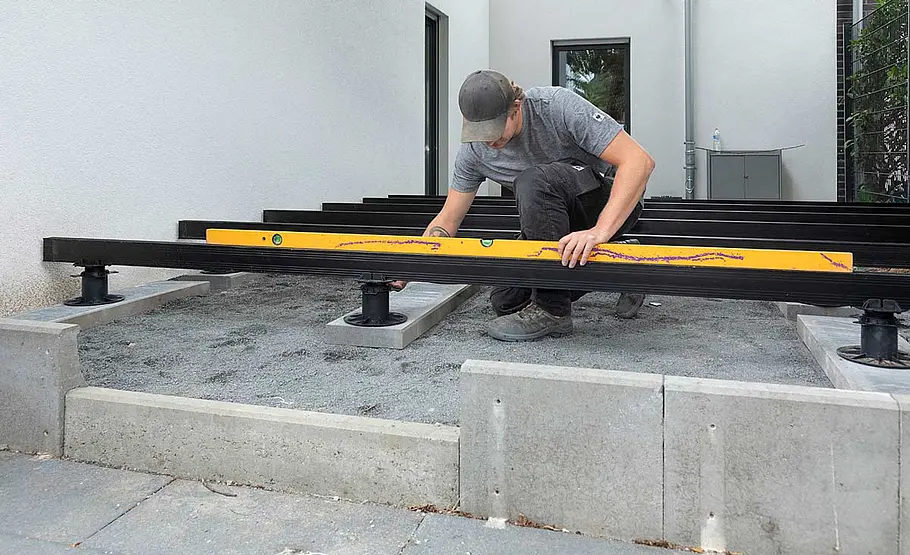

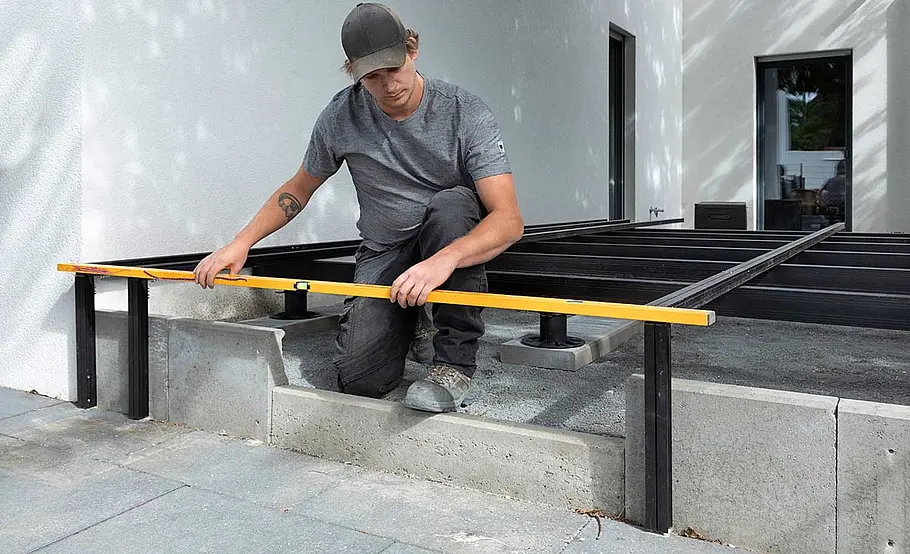

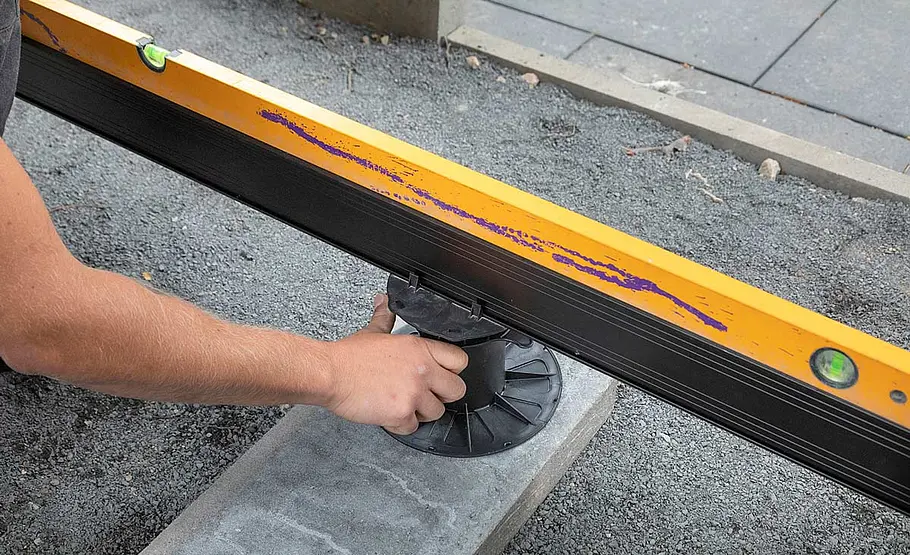

Kontrollieren Sie mit einer Wasserwaage, ob die UKAL-Unterkonstruktion U85/45 korrekt ausgerichtet ist.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Durch Drehen der Stellfü.e lässt sich die Höhe justieren. Hiermit kann auch ein 1-2-prozentiges Gefälle weg vom Haus eingestellt ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... werden. Das schmale U38-Profil schrauben Sie quer auf die U85-Profile. Auch hier sind 20 mm Abstand zum Haus einzuhalten.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

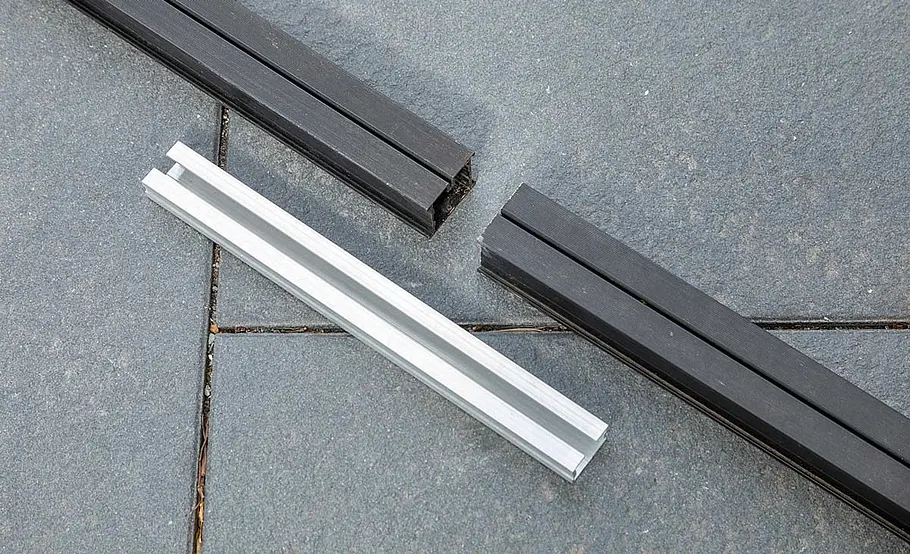

Die U38-Aluprofile können durch Profilkopplungsstücke miteinander verbunden werden. Zuschneiden lassen Sie sich mit dem ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... Winkelschleifer. Im Randbereich und am Dielenende sollte die Spannweite der Aluprofile maximal 25 cm betragen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

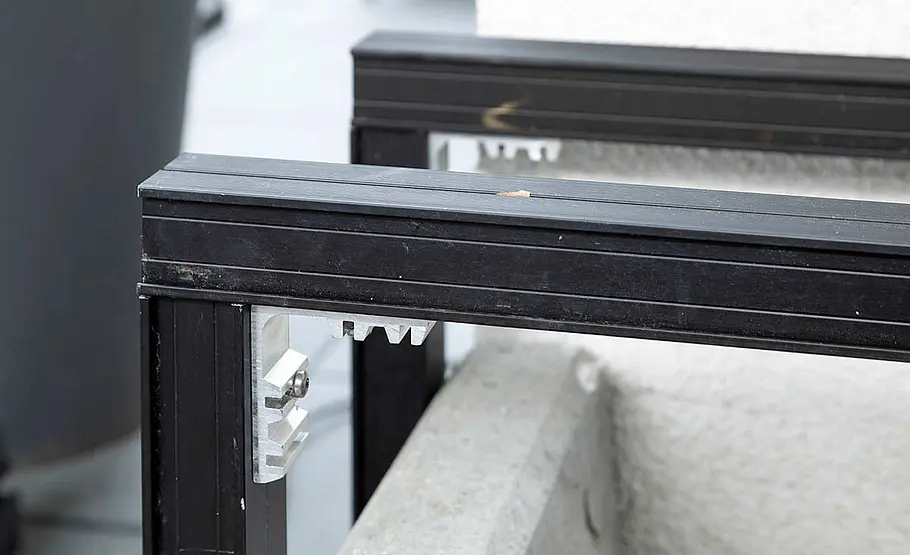

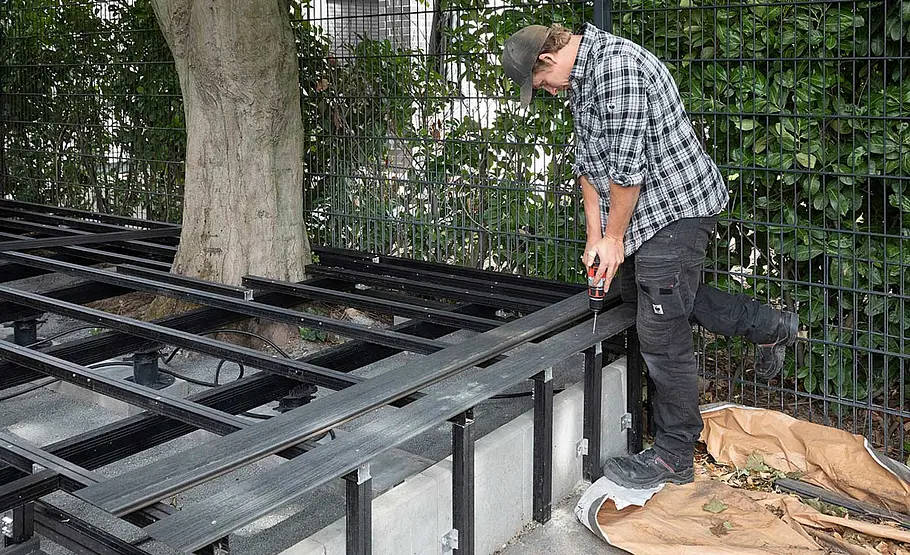

Die senkrechten U38/45-Stützen werden mithilfe von Verbindungswinkeln an die quer gelegten Alu-Profile geschraubt.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Überprüfen Sie, ob die senkrechten Aluprofile in einer Flucht liegen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

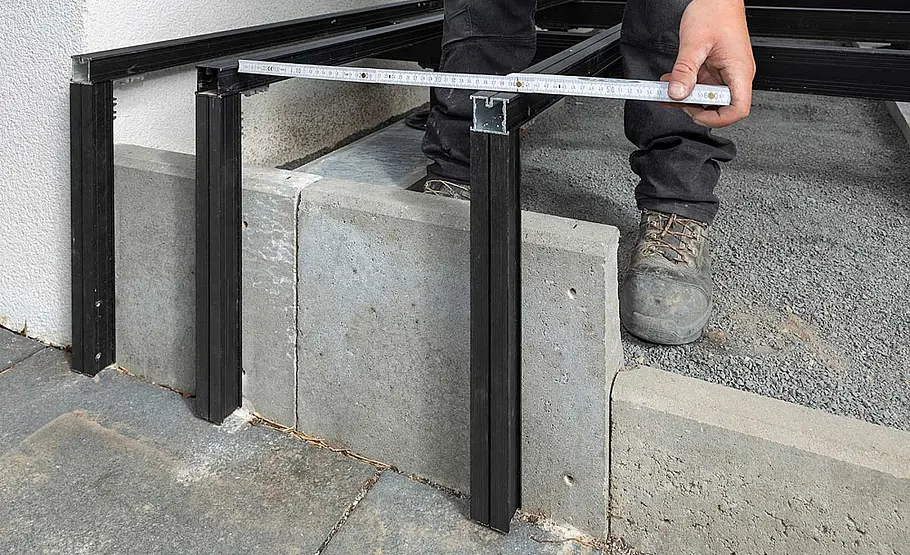

Der Abstand ab dem zweiten Unterkonstruktionsprofil sollte 40 cm betragen. Die Lücke für die Treppe ist dabei jedoch freizuhalten.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Die schmaleren Profile sollten zunächst zur anderen Seite überstehen und können später noch abgelängt werden.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

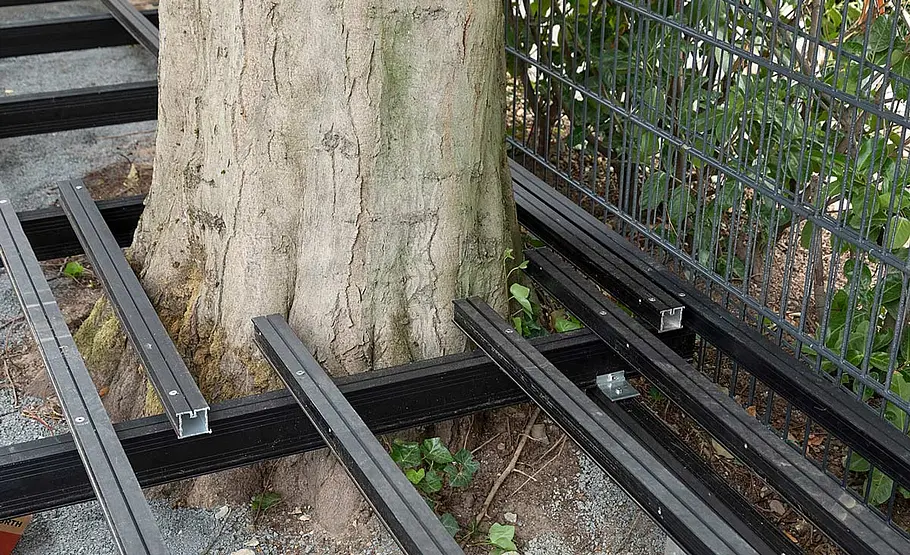

Um den Baum herum werden die schmalen Aluprofile gesetzt. Lassen Sie ausreichend Platz, damit der Baum weiterwachsen kann.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

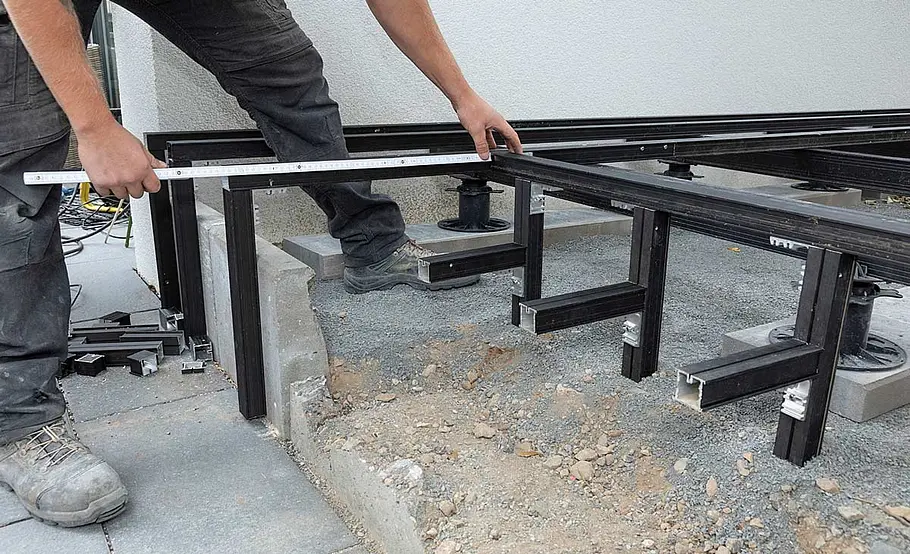

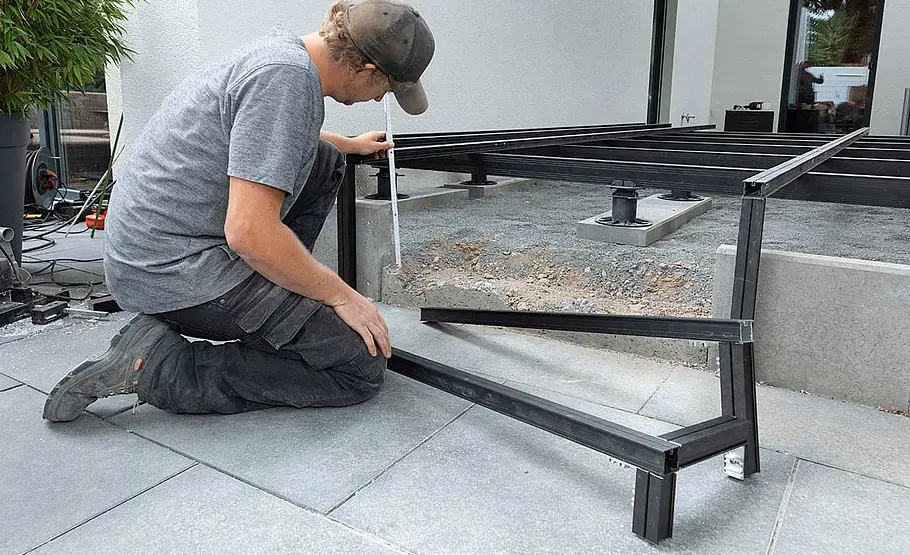

Messen Sie die Höhe der Treppenstufen aus. Der zuvor gesetzte Rasenkantenstein erwies sich als zu hoch und musste gekürzt ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

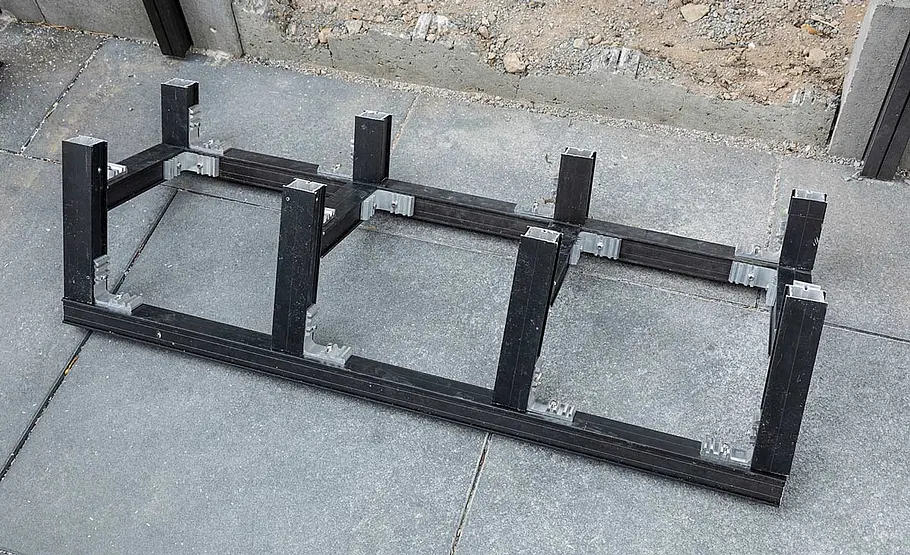

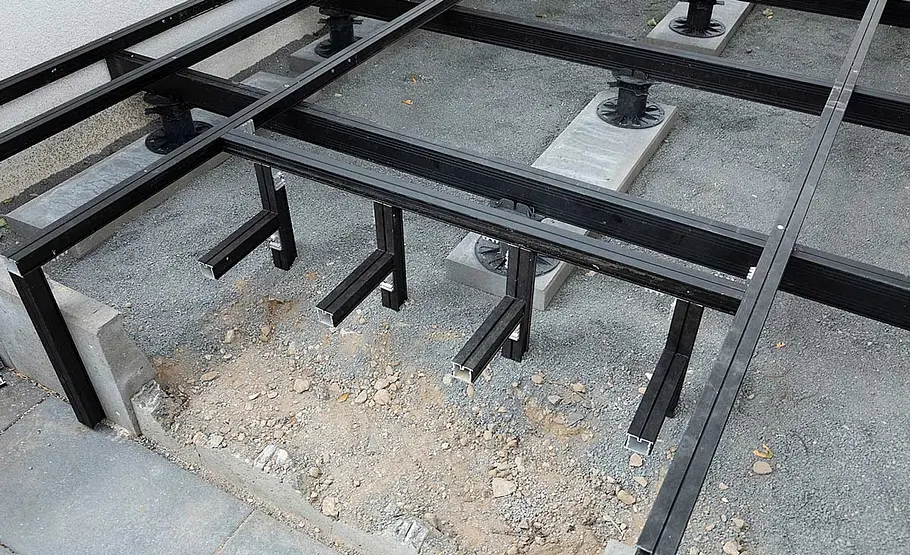

... werden. Die Treppenunterkonstruktion wurde aus U38-Aluprofilen und Verbindungswinkeln erstellt.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

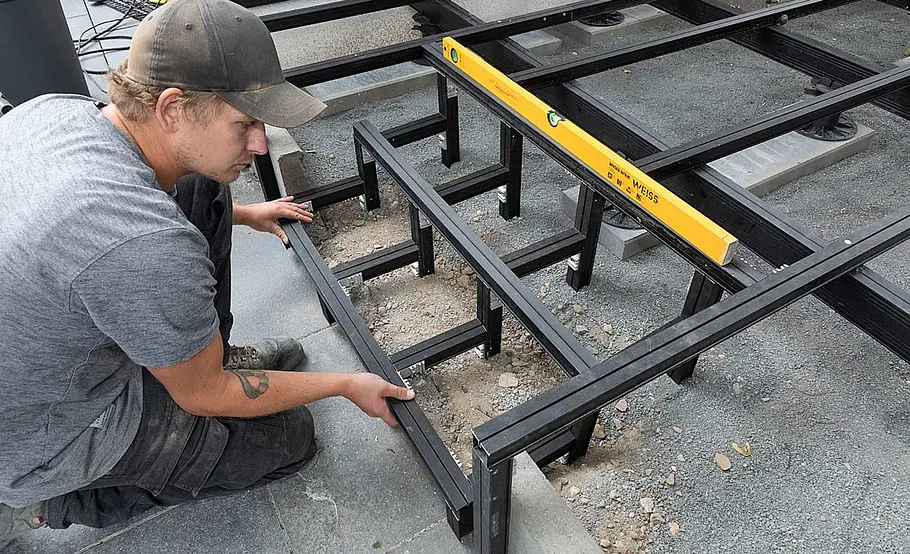

Halten Sie die Konstruktion anschließend probeweise an.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Hier wird die Tiefe der beiden Trittstufen bestimmt.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

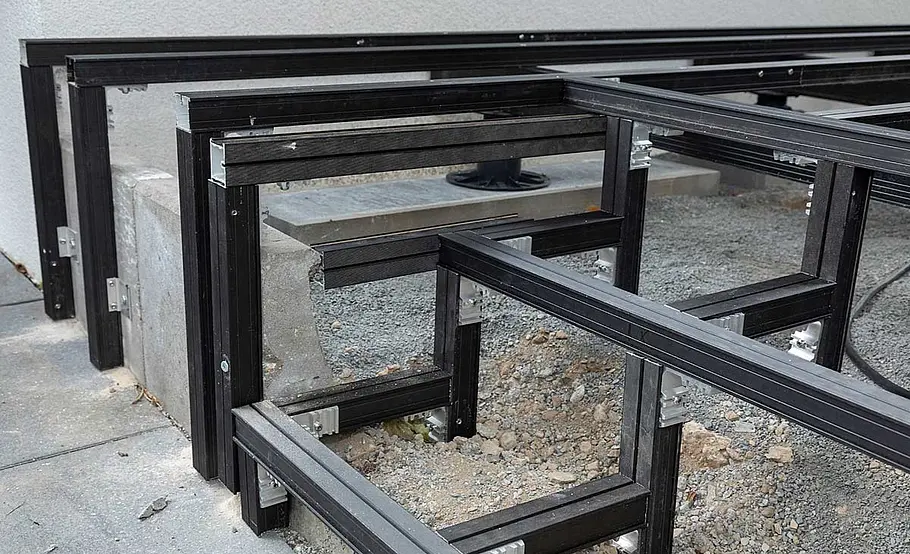

Befestigen Sie die Stufenkonstruktion mit den Verbindungswinkeln an der Podest-Unterkonstruktion.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Anschließend wird die Unterkonstruktion für die zweite Stufe zusammengebaut ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... und eingesetzt. Dabei ist darauf zu achten, dass die Stufen mit den senkrechten Aluprofilen abschließen. Hinweis: Die Treppenunterkonstruktion wurde hier direkt in den Splitt gesetzt. Damit die Stufen später stabil stehen, ist es sinnvoll, Gehwegplatten unterzulegen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Nachdem auch die zweite Stufe befestigt wurde, sollten Sie testen, ob alles fest verankert ist.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

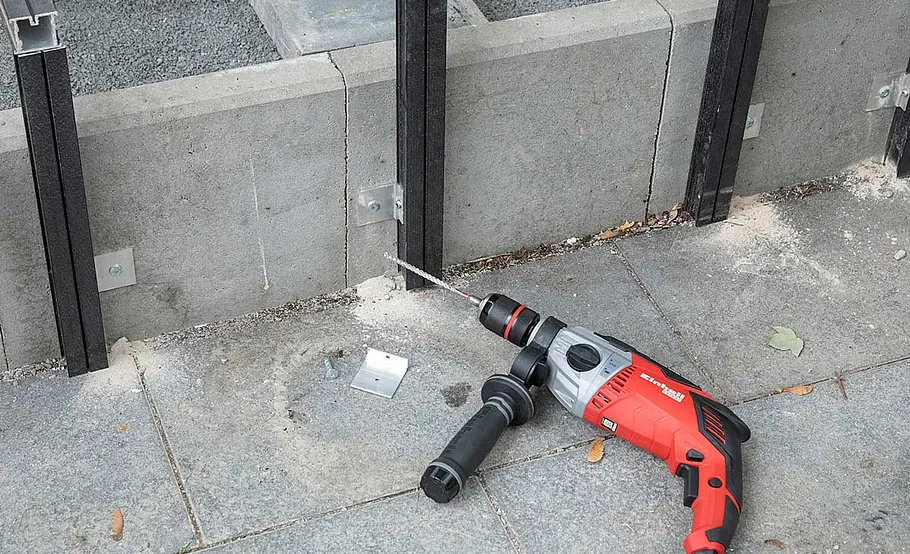

Bevor nun die Terrassendielen verlegt werden können, sind die senkrechten Aluprofile mit Bodenankern an den L-Steinen zu ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

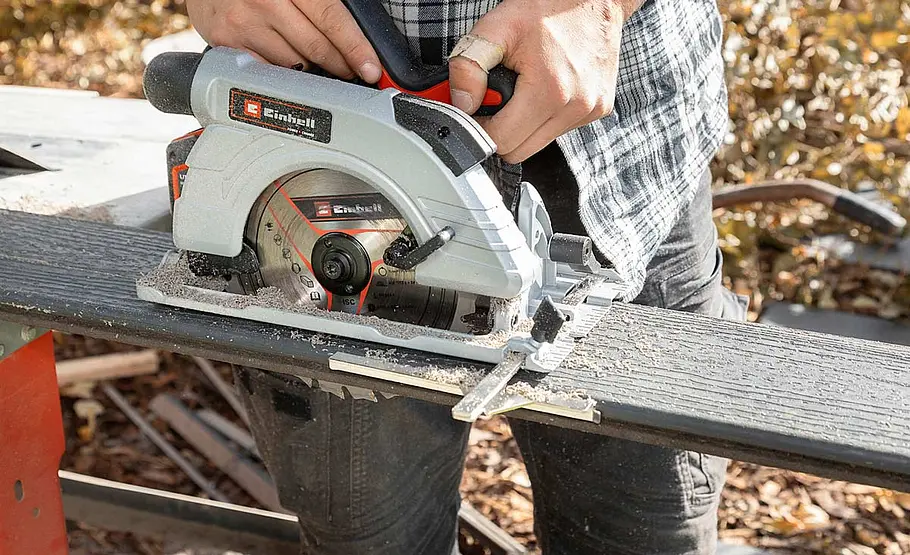

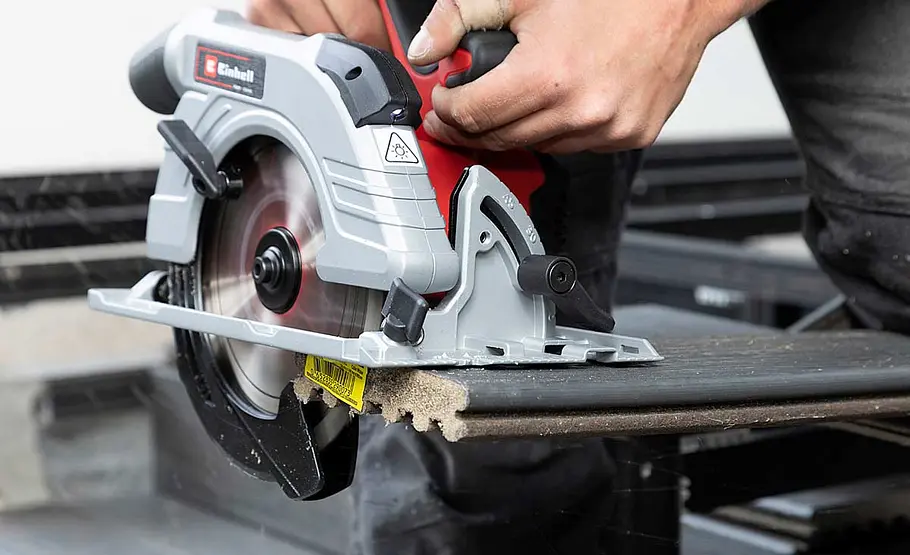

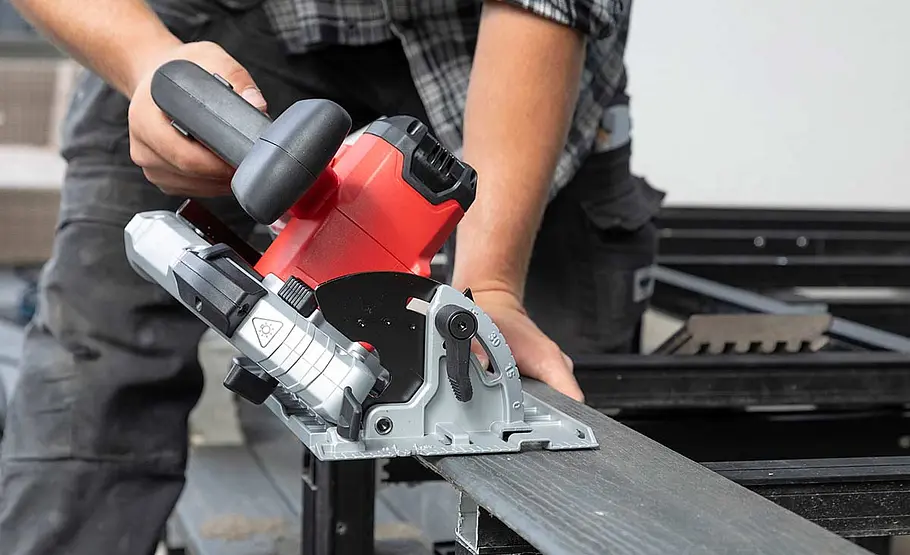

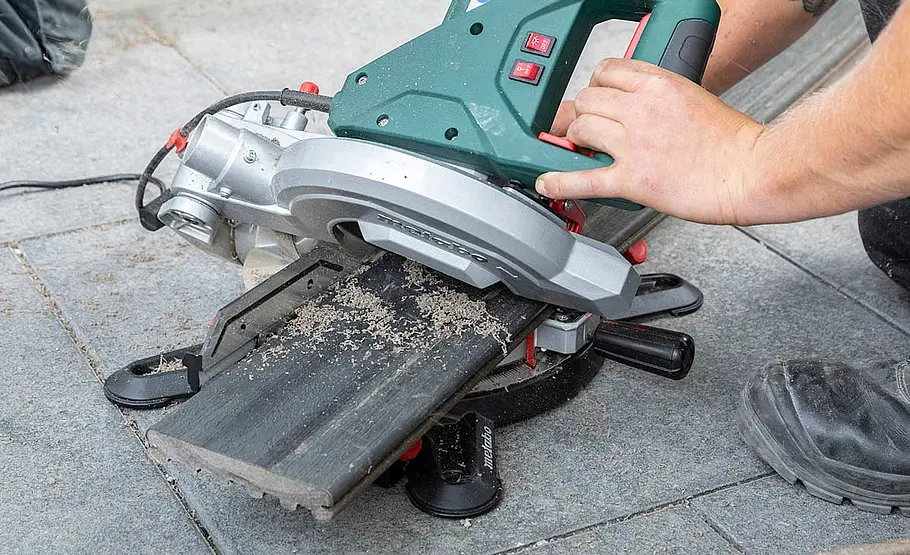

... montieren. Schneiden Sie mit einer Handkreissäge oder Kappsäge die Dielen für die Treppen zu.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

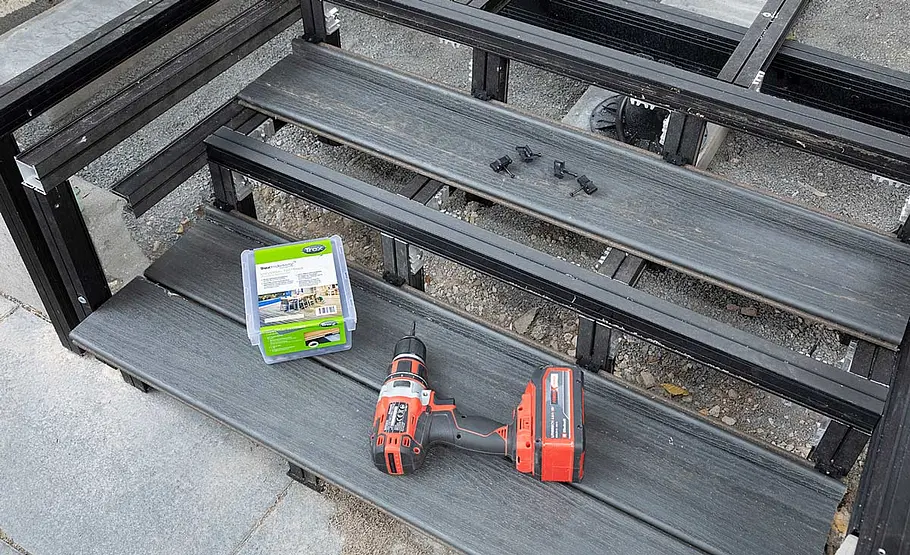

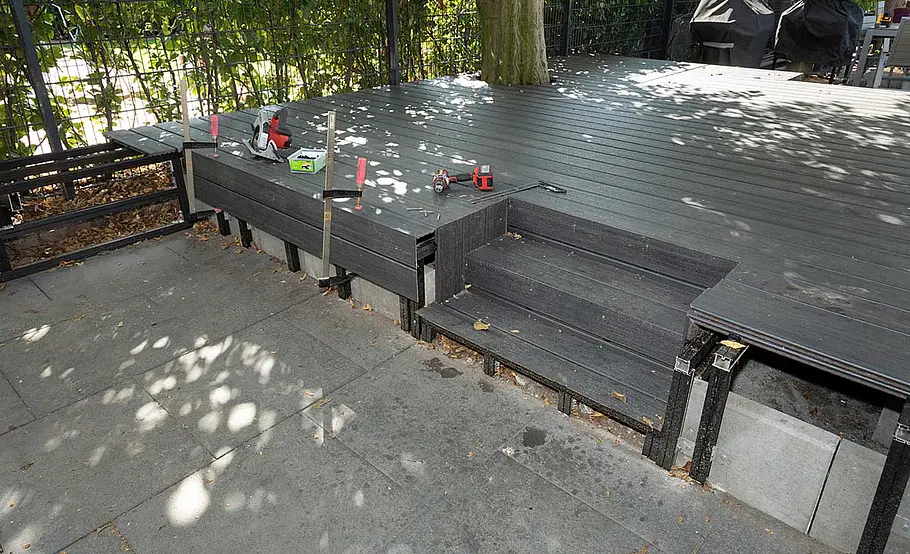

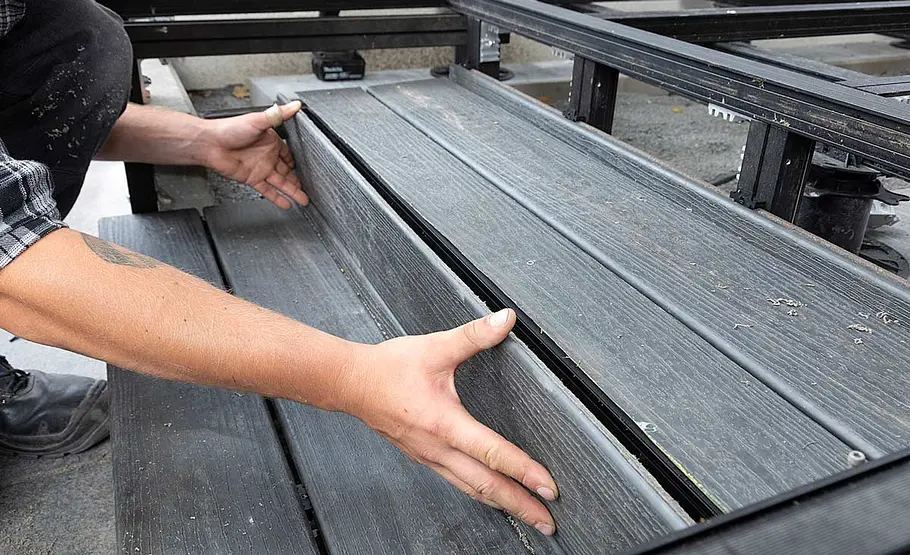

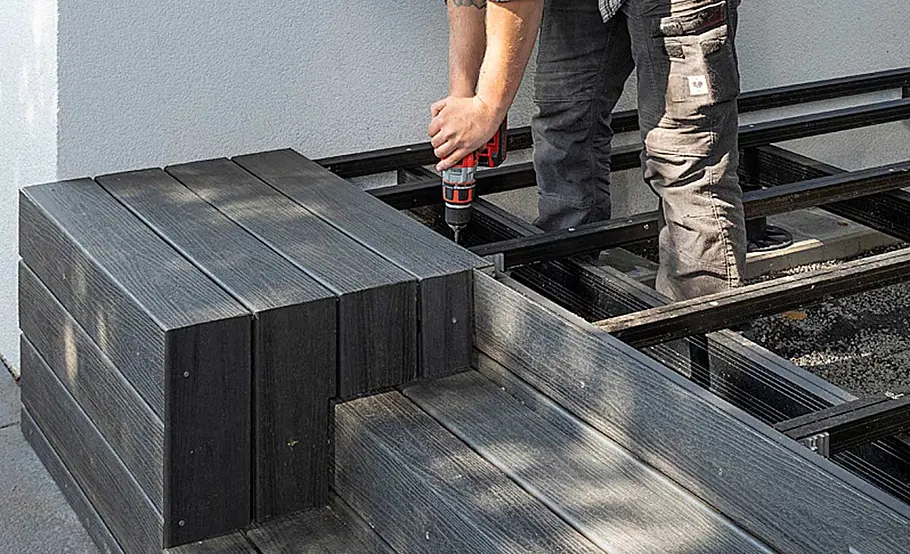

Zunächst wird ein schmaler Dielenstreifen für die Setzstufen befestigt, davor werden dann die zwei Trittstufen geclippt und ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... verschraubt. Für die zweite Stufe wurden Dielen für die Tritt- und Setzstufe vor dem Befestigen längs auf Gehrung geschnitten.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

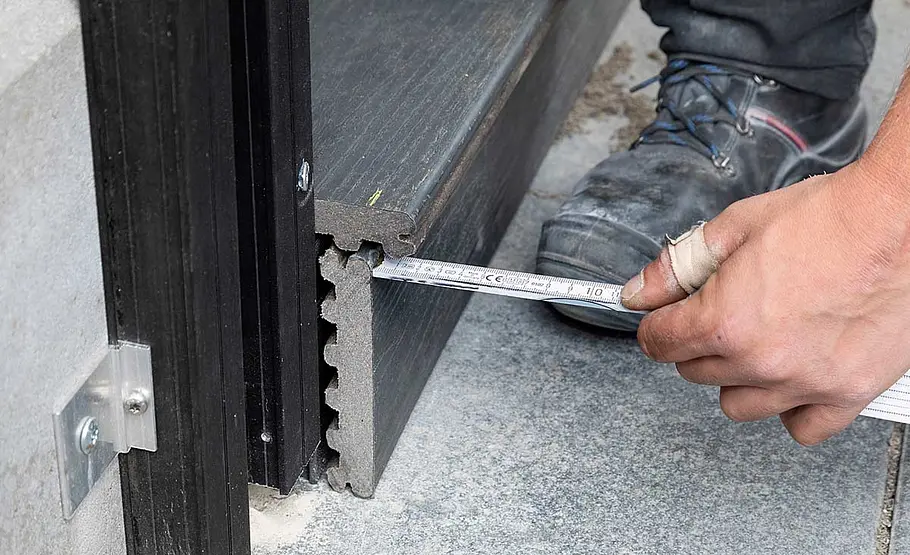

Dies ist in diesem Bild gut zu erkennen. Die Kanten der beiden Stufen greifen beim Befestigen der Setzstufe nahtlos ineinander.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

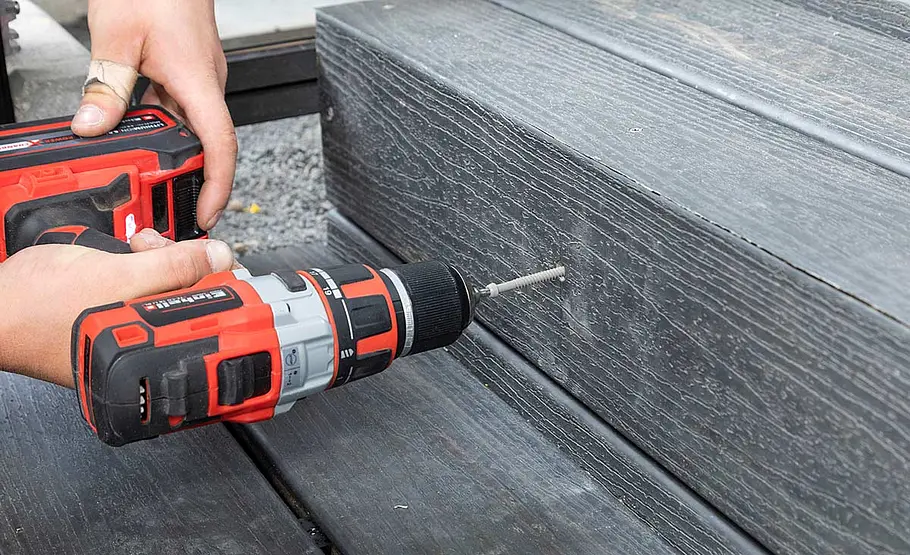

Die Setzstufe wird an der Unterkonstruktion montiert. Hier empfiehlt es sich vorzubohren. Hinweis: Die auf Gehrung geschnittenen Bretter sind zusätzlich mit PU-Leim zu befestigen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Tipp: Alternativ können Sie die Stufen setzen, wie hier gezeigt. Dadurch entsteht eine zusätzliche Tropfkante.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Bevor die erste Terrassendiele am Außenrahmen befestigt werden kann, ist sie an Kopf- und Längsseite auf Gehrung zu ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... zu schneiden. Sie wird dann mit Schrauben an der Unterkonstruktion befestigt. Auch die Blendbretter für die senkrechte ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... Verkleidung sind auf Gehrung zu schneiden. Alternativ lässt sich auch ein Aluminium-Winkelprofil verwenden.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

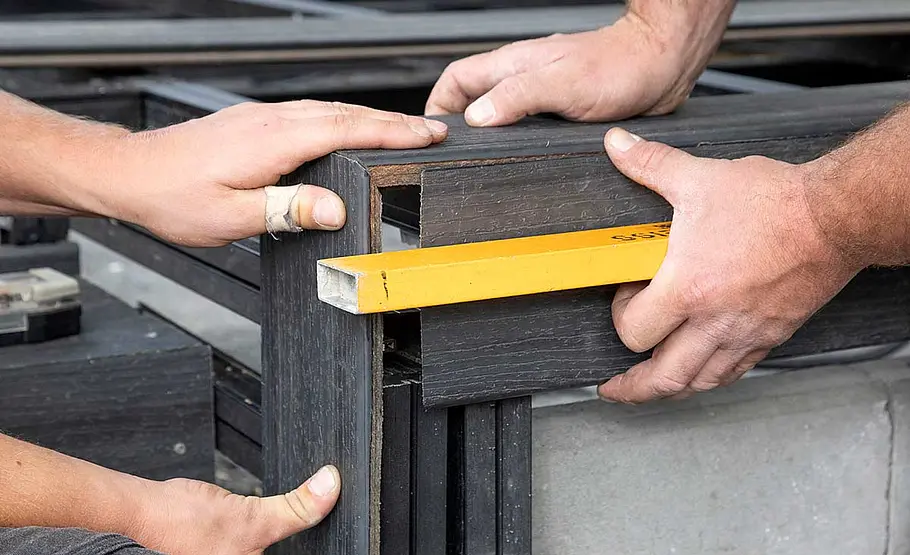

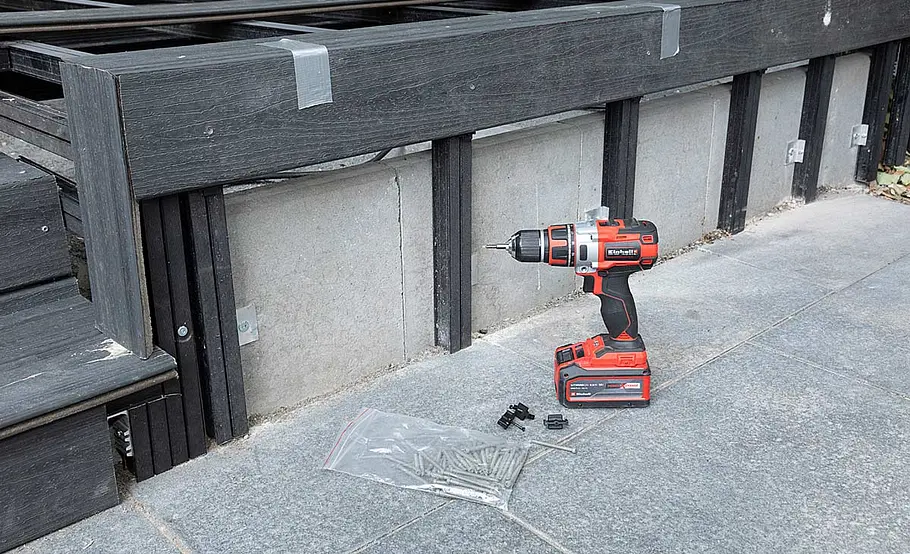

Wenn Sie beim Montieren der Blendbretter eine dritte Hand benötigen, können Sie sich mit Panzertape behelfen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

Das unterste Blendbrett für die senkrechte Verkleidung musste mit einer Handkreissäge zugeschnitten werden.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

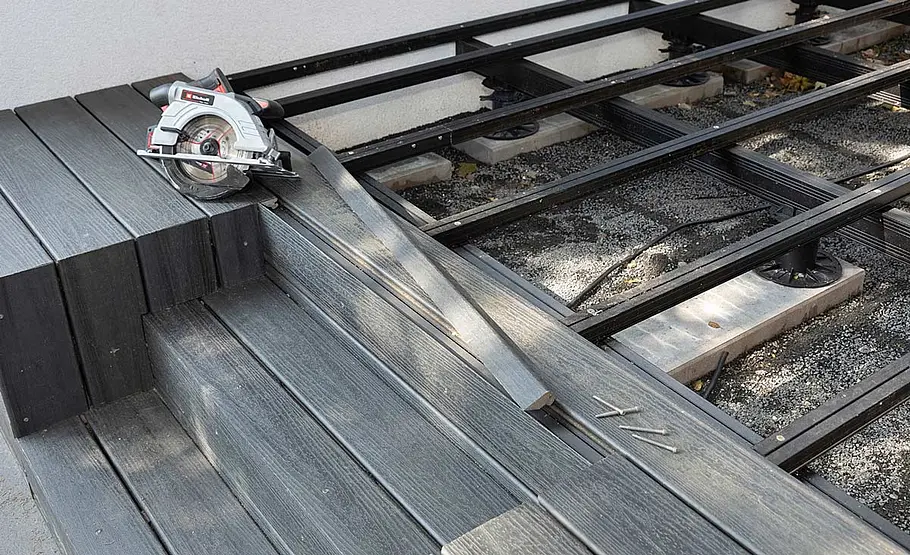

Dann wurde die Beplankung der Fläche fortgesetzt. Auch die Innenseiten der Treppenstufen wurden verblendet.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

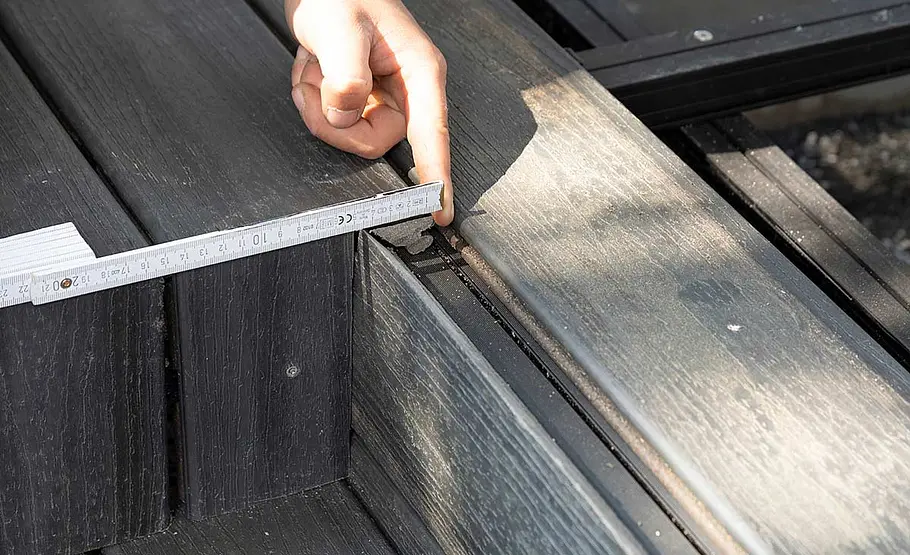

Sollte bei Ihnen wie hier eine Lücke zwischen Treppe und Diele entstanden sein, nehmen Sie die Maße der Lücke und ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... schneiden Sie mit der Handkreissäge aus den Terrassendielen einen passenden Streifen für die Lücke zu. Hinweis: Auch hier ist es wichtig, dass das zugeschnittene Stück mit PU-Leim montiert wird.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

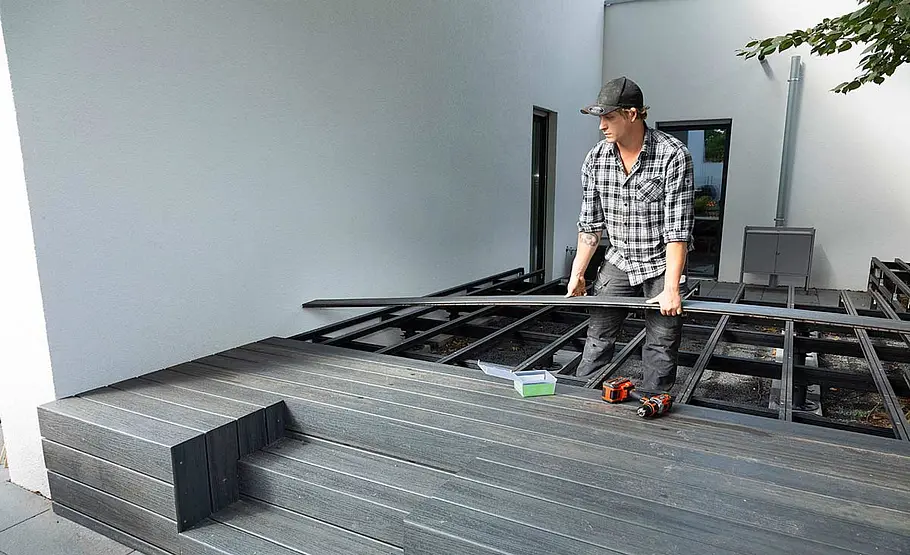

Nun die Dielen fortlaufend verlegen. Der Abstand zwischen den Dielen wird durch die Clips vorgegeben und sollte 5 mm messen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

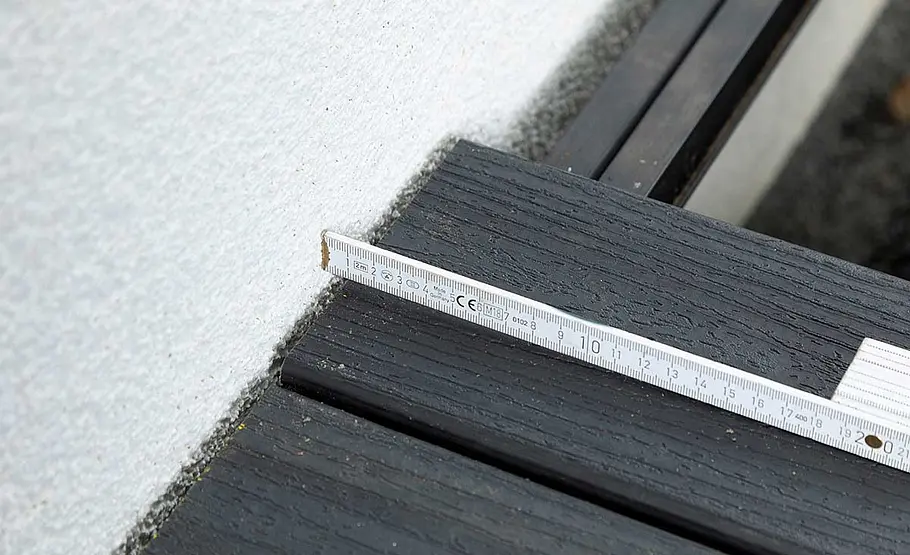

Bei Terrassendielen, die an eine Wand grenzen, müssen Sie beim Verlegen je nach Temperatur Abstände von 6 bis 13 mm ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

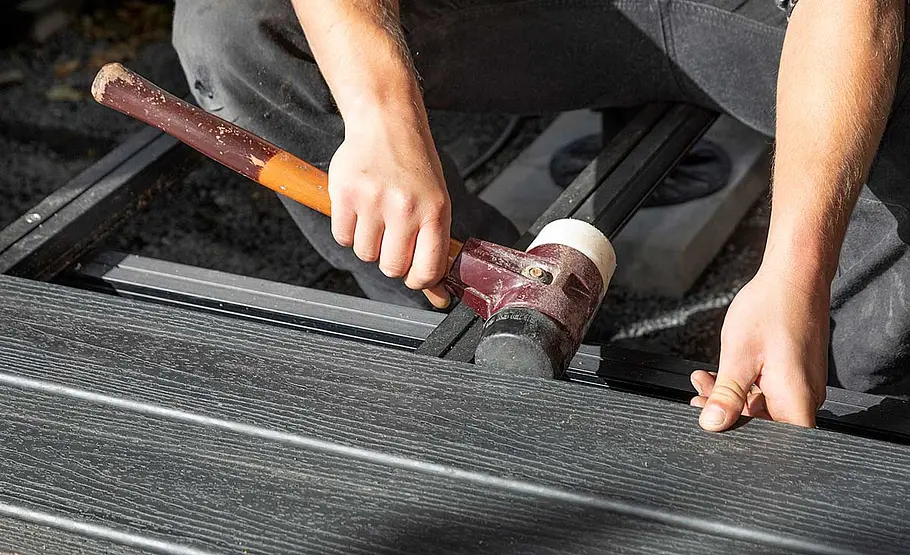

... einhalten. Mit dem Schonhammer kann man vorsichtig nachhelfen, wenn die Dielen nicht bündig schließen.

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

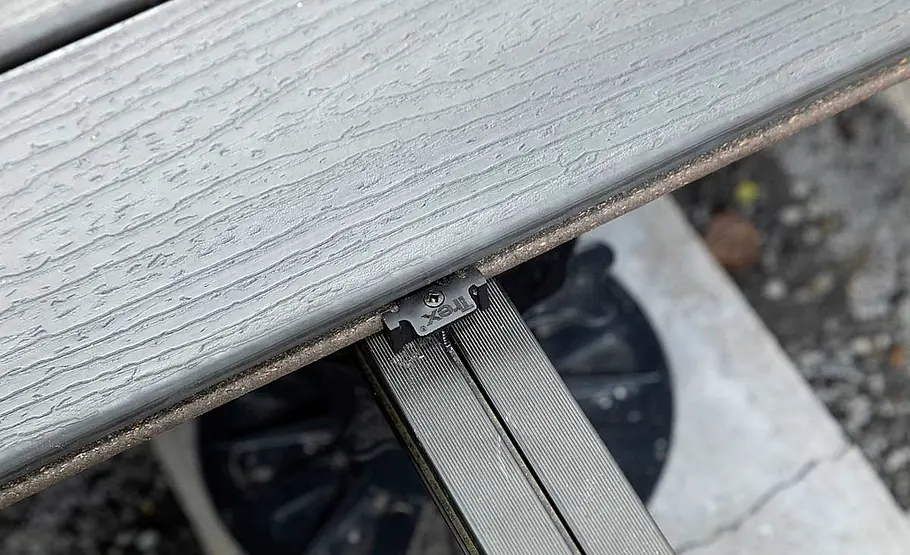

Die Dielen werden mit Befestigungsclips an der Unterkonstruktion angebracht. Die Clips dienen zudem als unsichtbare ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

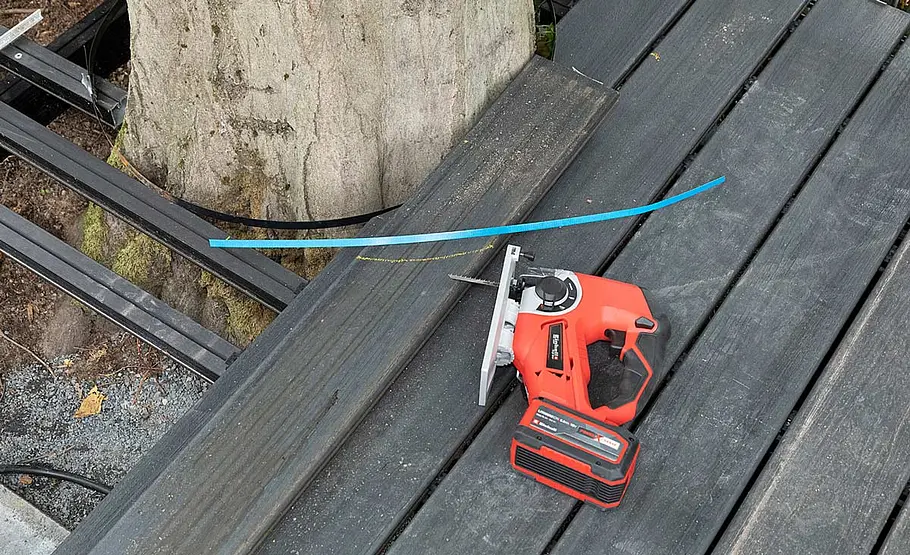

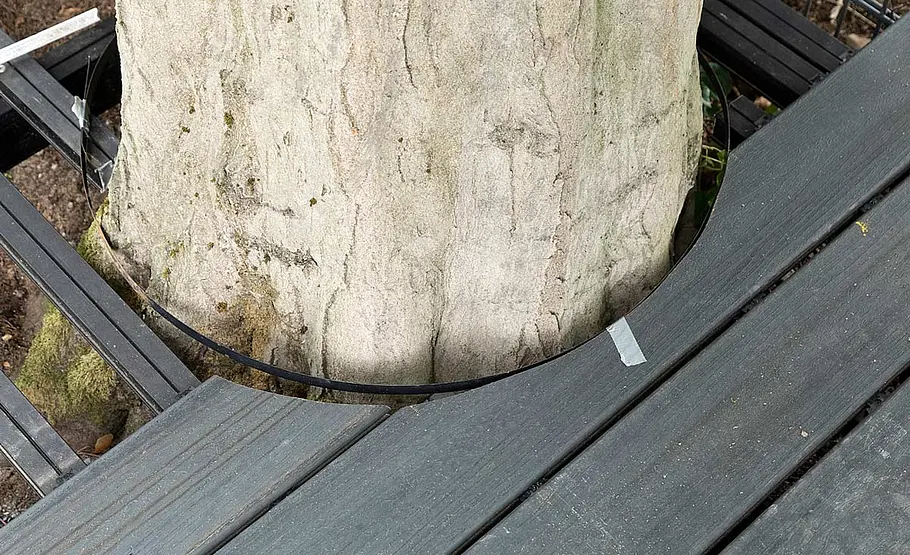

... Abstandshalter an den Dielen. Um die Rundung der Terrassendielen um den Baum zu bestimmen wird, ein biegbares ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... Kurvenlineal verwendet und die Ausklinkungen werden mit der Stichsäge vorgenommen. Achten Sie darauf, zwischen ...

Foto: sidm / Archiv, MMM, CK

Lounge aus WPC-Terrassendielen

... Baum und Dielen reichlich Platz zu lassen. Das andere Ende des WPC-Podests wird im gleichen Verfahren verkleidet. Tipp: Wer zusätzlich noch LED-Spots in die Treppenstufen einbauen will, sollte die Stromleitungen verlegen, bevor die Terrasse komplett beplankt ist.

Die Bauherren planten für den Bereich neben ihrem Haus und angrenzend zum Nachbargrundstück eine Chill-Ecke mit WPC-Terrassenaufbau zu bauen.

Checkliste Werkzeug

  • Akku-Bohrschrauber

  • Bohrhammer

  • Gehrungssäge

  • Gummihammer

  • Handkreissäge

  • Kappsäge

  • Spaten

  • Wasserwaage

  • Zollstock

Da sie den Baum, der sich bereits vor Baubeginn auf dem Grundstück befunden hatte, nicht fällen wollten, kam für sie nur ein erhöhtes WPC-Terrassenaufbau infrage, bei dem der hochstehende Wurzelbereich integriert werden konnte. Zum Ersteigen des Podests wurden Treppenstufen eingebaut. Vor dem Bau der Unterkonstruktion ist es wichtig, die Verlegerichtung zu bestimmen. Die Enhance Naturals-Terrassendielen im Farbton Calm Water von Trex wurden quer zur Hauswand ohne Gefälle und ohne Dielenstoß verlegt. Zuerst wird der Untergrund vorbereitet, d. h. die Fläche ist mit Kies und Erde aufzuschütten und jeweils zu verdichten.

Terrassenaufbau: WPC-Podest selber bauen

Bald beginnt endlich wieder die Freiluftsaison, dann heißt es ab in den Garten, um das schöne Wetter zu genießen. Diese Terrassenlandschaft im Materialmix ist der ideale Treffpunkt im Freien. Wie Sie diese Terrasse aus WPC bauen zeigen wir nicht nur in der folgenden kurzen Anleitung, sondern auch in der Bildergalerie oben >>

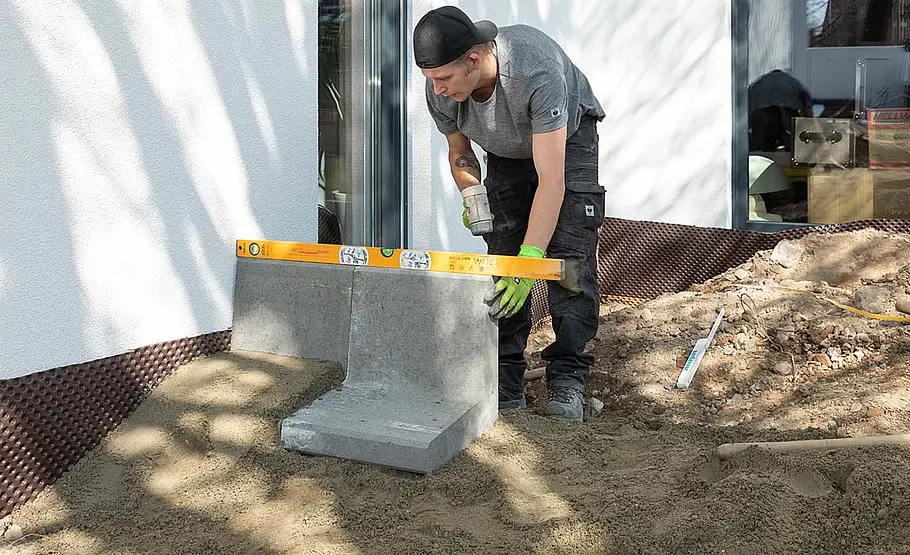

  • Wenn die Fläche bereits abgesteckt und verdichtet ist, können Sie die L-Steine setzen.
  • Dann wird der Bereich zwischen den L-Steinen mit Erde und Kies aufgeschüttet und abgerüttelt.
  • Darauf folgt das Splittbett, welches Sie glatt ziehen müssen.
  • Jetzt können Sie die Unterkonstruktion der WPC-Terrasse aufbauen. Beginnen Sie mit den Querträgern.
  • Anschließend können die weiteren Profile samt Stelzlager aufgebaut werden.
  • Wenn das Stelzlager und die Unterkonstruktion steht, können Sie die WPC-Dielen montieren.
  • Die Dielen können Sie mit Kappsäge zuschneiden und dann verschrauben.

Terrassenaufbau: Material für die WPC-Terrasse

Beim Bau einer WPC-Terrasse bzw. eines Podests ist es wichtig, exakt zu arbeiten. Gerade die Herstellerangaben zum Aufbau der Unterkonstruktion und zur Verlegung der Dielen sind dabei sorgfältig zu beachten. Folgende Produkte wurden bei diesem Projekt verwendet:

  1. Stelzlager: Mit dem UKAL-Stelzlager lassen sich die Höhen von 11 bis 580 mm individuell einstellen. Die Aluprofile können dank des Clever- Click-Adapters ohne Schrauben mit dem Stelzlager verbunden werden.
  2. Unterkonstruktion: Es wurden zwei Aluprofile verbaut: Das UKAL Alu-Unterkonstruktionsprofil U38/45 und das Alu-Unterkonstruktionsprofil U85/45.
  3. WPC-Dielen: Die Enhance Naturals Dielen von Trex sind ummantelte Verbundstoffdielen, die laut Hersteller umweltfreundlich hergestellt werden. Sie bestehen aus Hartholz-Sägespänen und Polyethylen-Kunststoff.
