Schleiftisch

Aus selbst 10/2013

Die Sorgfalt beim Schleifen entscheidet nicht zuletzt über die Qualität eines Holz-Bauteils. Unser Schleiftisch mit Spann-Vorrichtung, Klapptisch und Absaugung ist die perfekte Basis. Schritt für Schritt erklärt diese Bauanleitung, wie Sie den Schleiftisch selber bauen – im Bauplan (SE 10/2013) finden Sie alle nötigen Maße zum Nachbau.

(1/56)
Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

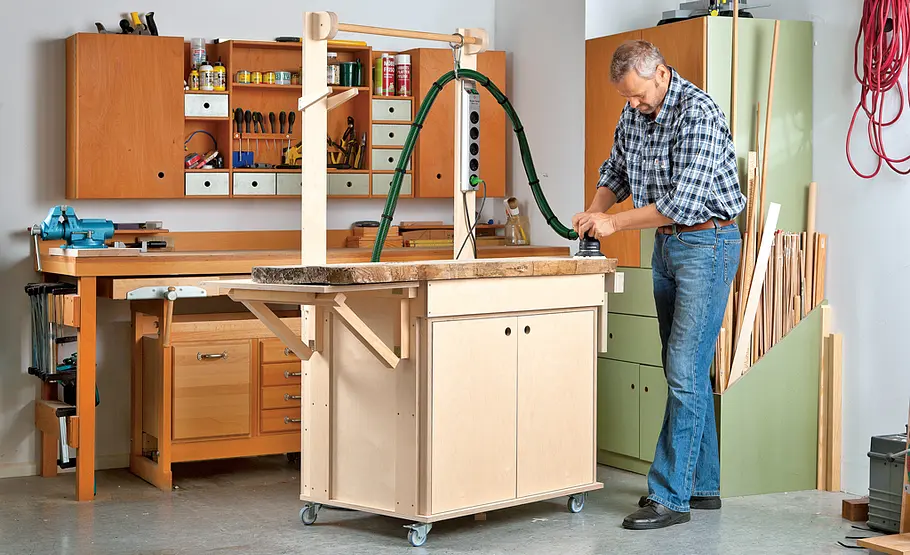

Unser Schleiftisch mit Spann-Vorrichtung, Klapptisch und Absaugung ist eine gute Basis für selbst gebaute Möbel mit perfekt gearbeiteten Oberflächen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

Das aktuelle Bauplan-Thema besteht aus der eigentlichen Staubwanne ...

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

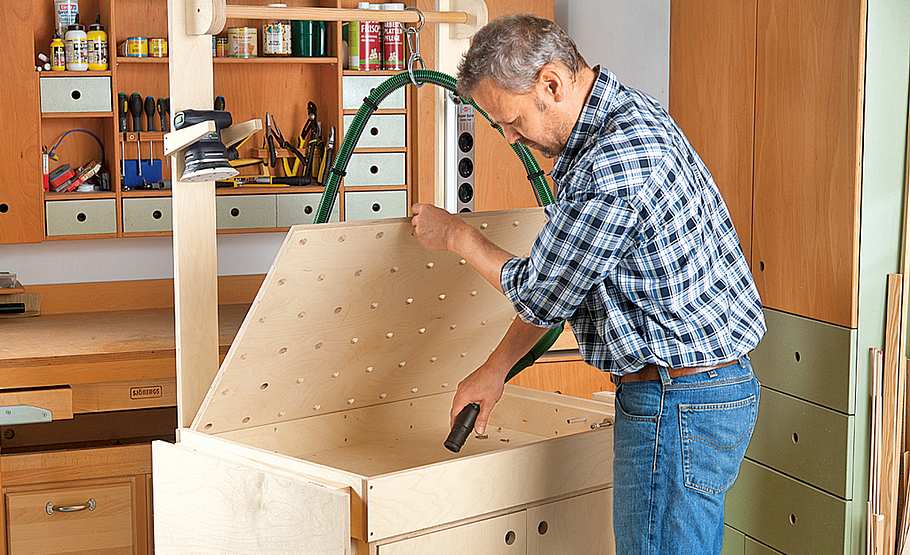

... der Absaugung mittels einem Werkstattsauger ...

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

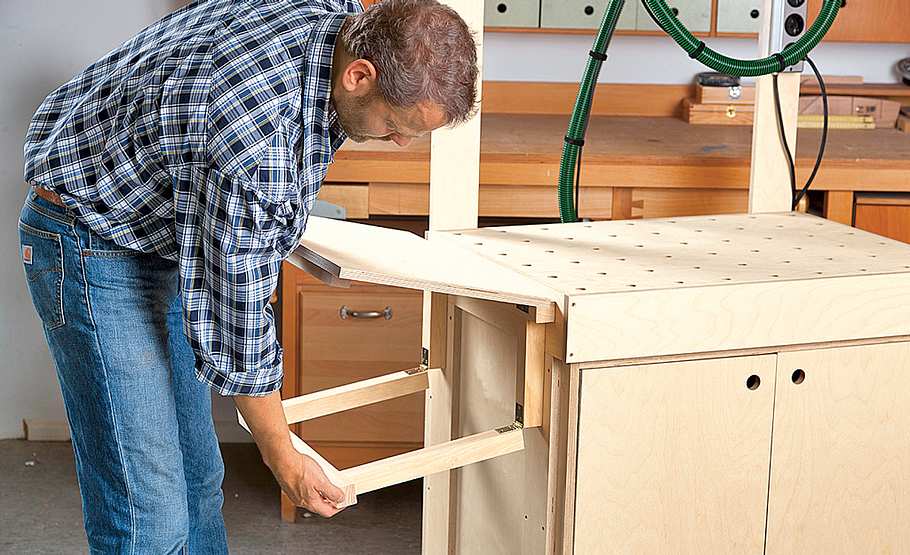

... und einem Klapptisch zum Bearbeiten von großen Werkstücken.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

Beginnen Sie mit dem Herzstück unseres Schleiftischs: der Auflagefläche mit Spannvorrichtung.

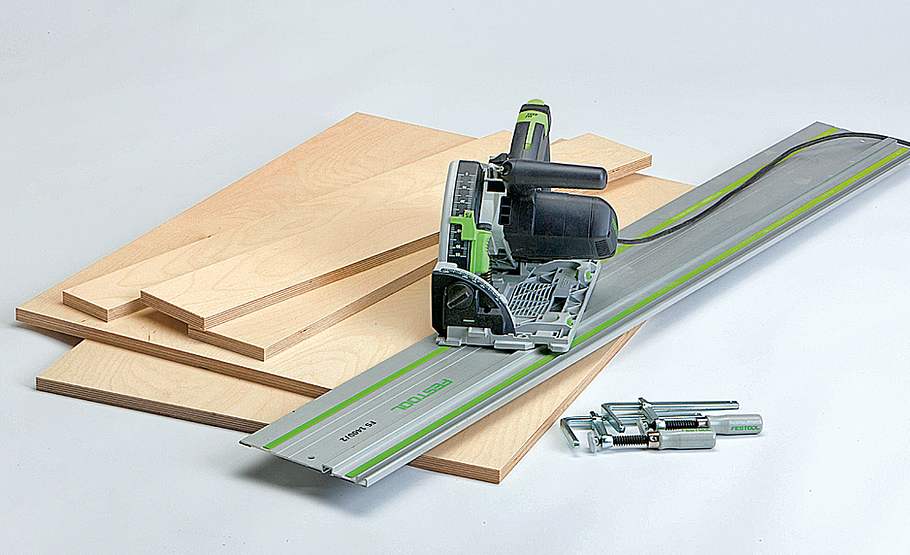

Mit der Handkreissäge und einer Führungsschiene schneiden Sie die Bauteile für den Schleifaufsatz zu.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

Da die Zargen aufgedoppelt werden, durchbohren und senken Sie die innenliegenden Zargenteile.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

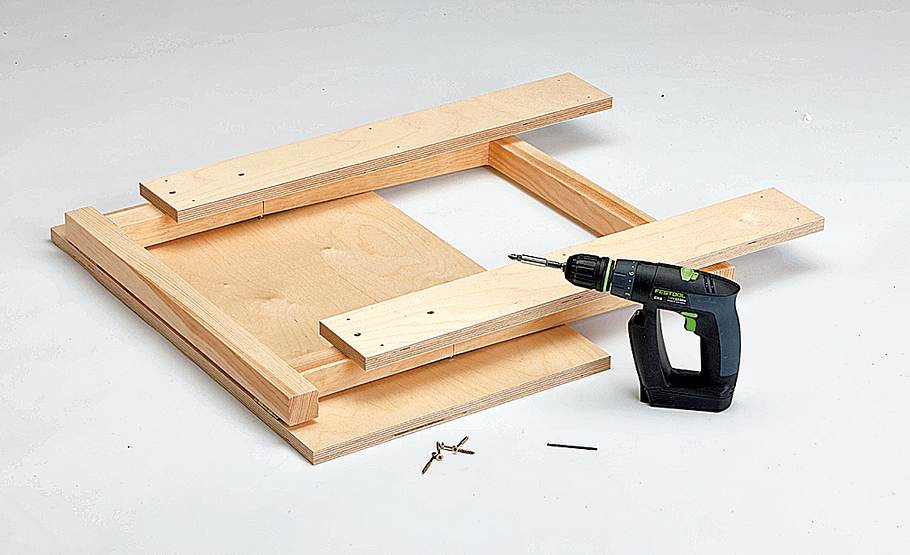

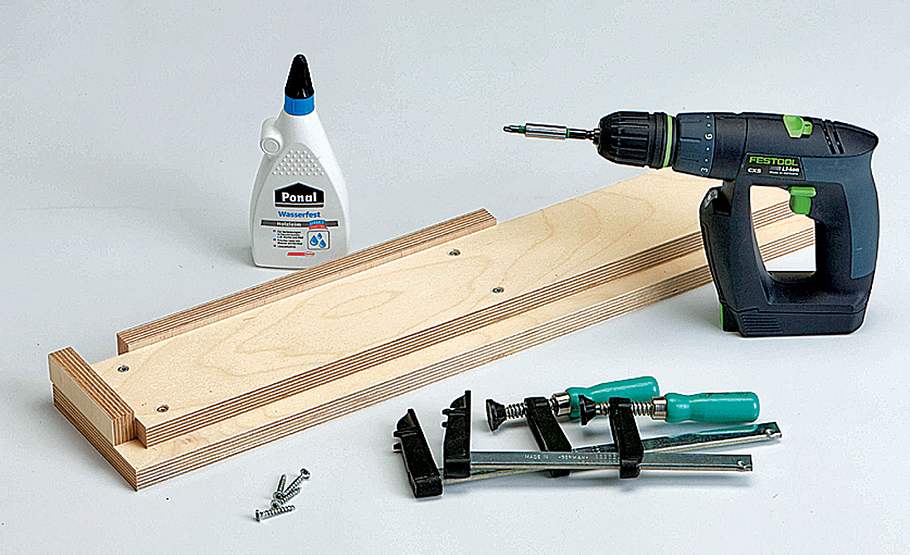

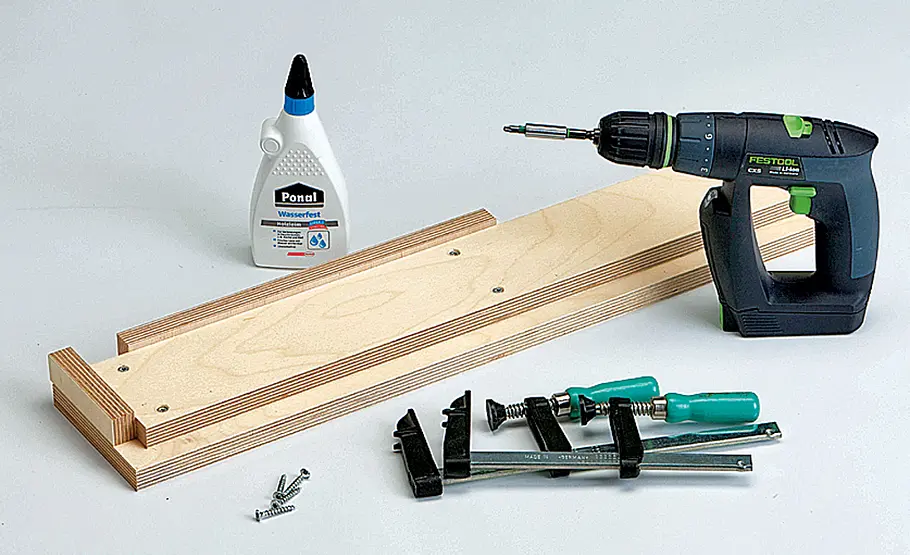

Anschließend werden die jeweils zusammengehörigen Zargenteile verleimt und miteinander verschraubt.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

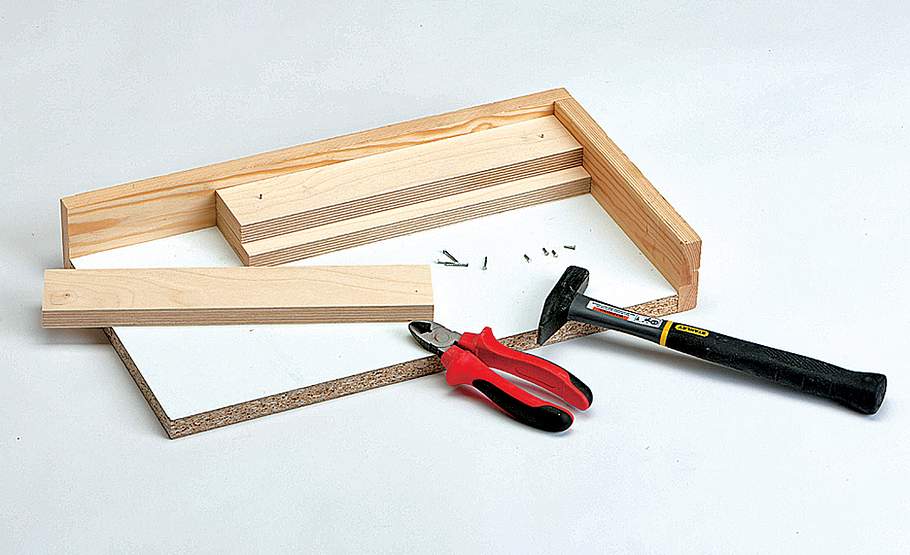

Die Spannbacke besteht aus insgesamt vier Multiplex-Streifen. Damit die Hölzer beim Verpressen nicht verrutschen, feine Drahtstifte in die Flächen schlagen und abkneifen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

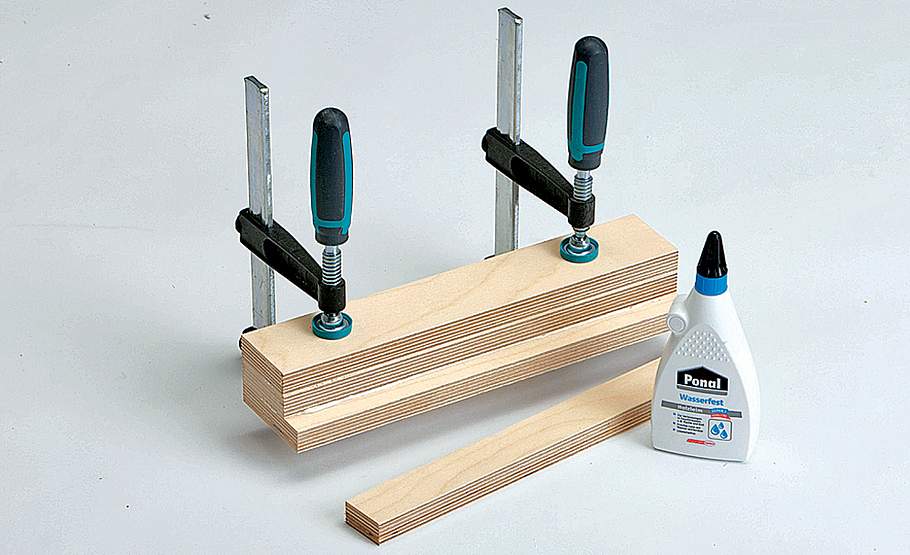

Dann drei Schichten aufeinander und das obere Holz quer dazu verleimen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

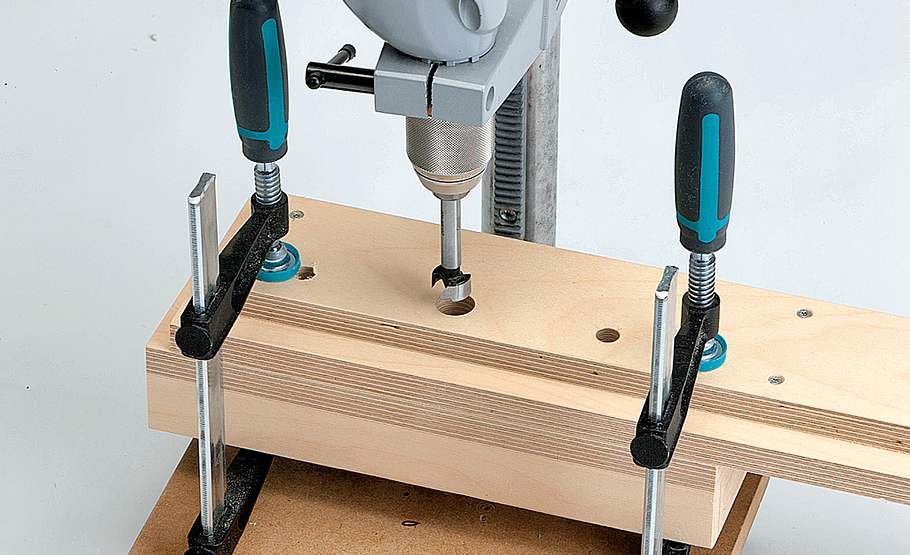

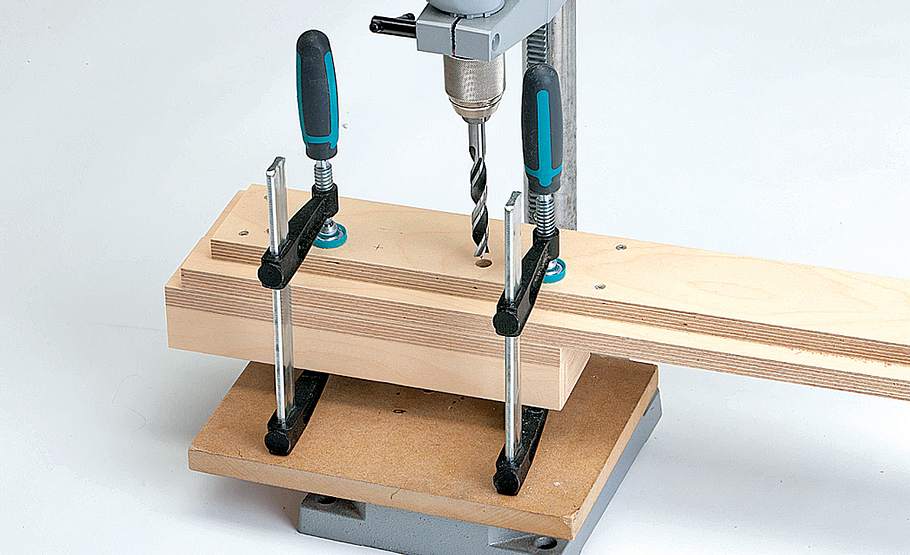

Tischzarge und Backe aufeinander zwingen und die Löcher für die Führungsrohre bohren.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

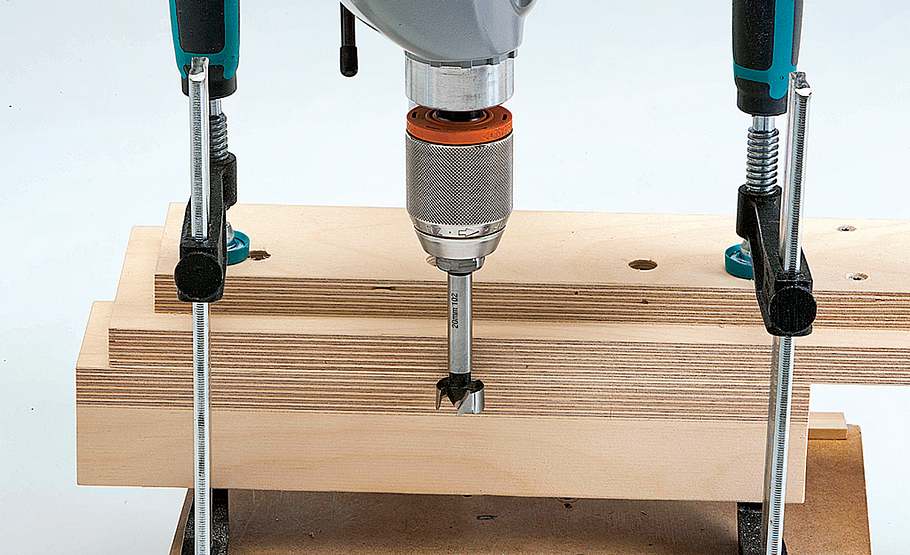

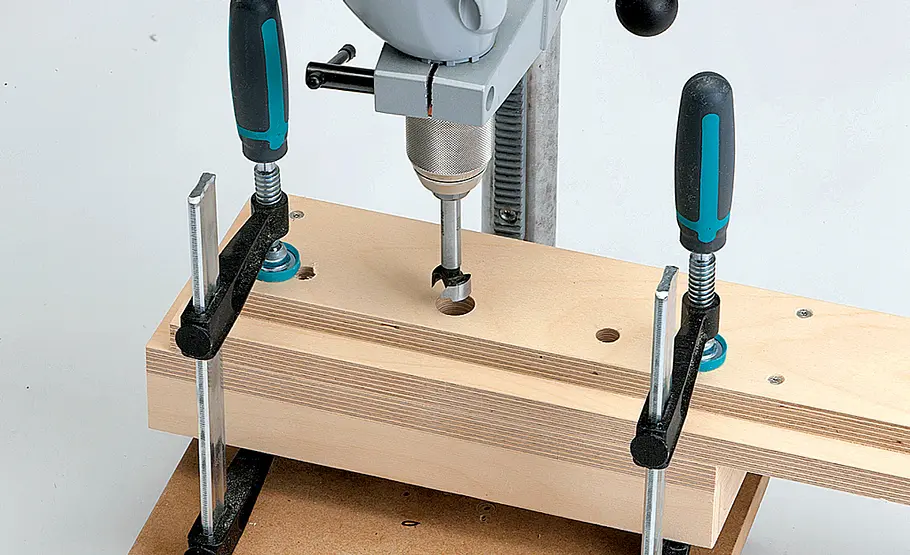

Anschließend die Bohrtiefe für die Rampa-Muffe mit dem 15-mm-Forstnerbohrer einstellen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

Die Zarge muss komplett durchbohrt werden, auf der Spannbacke soll sich nur die Zentrierspitze des Forstnerbohrers abzeichnen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

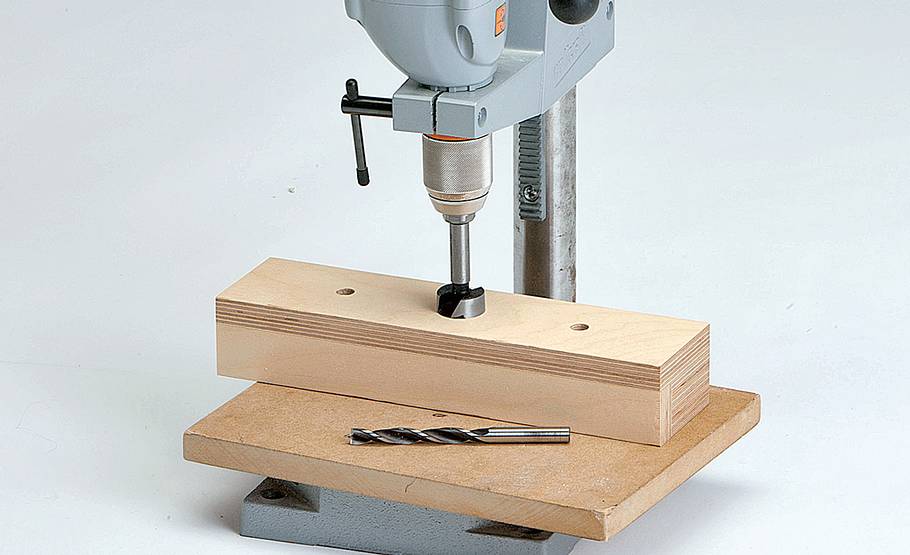

Dort ein Sackloch mit dem 30-mm-Bohrer schneiden und mit einem 10er Bohrer mittig durchbohren.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

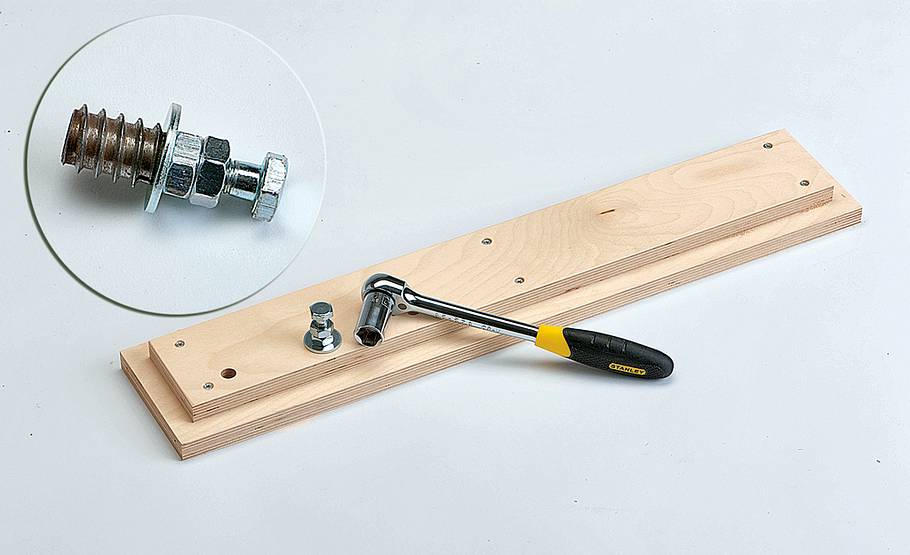

Rampamuffe M10 mit einer Unterlegscheibe und zwei Muttern auf einer Schlüsselschraube durch Kontern fixieren. So können Sie die Rampamuffe mit einer Ratsche von innen (senkrecht) in die Zarge eindrehen. Schraube dann lösen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

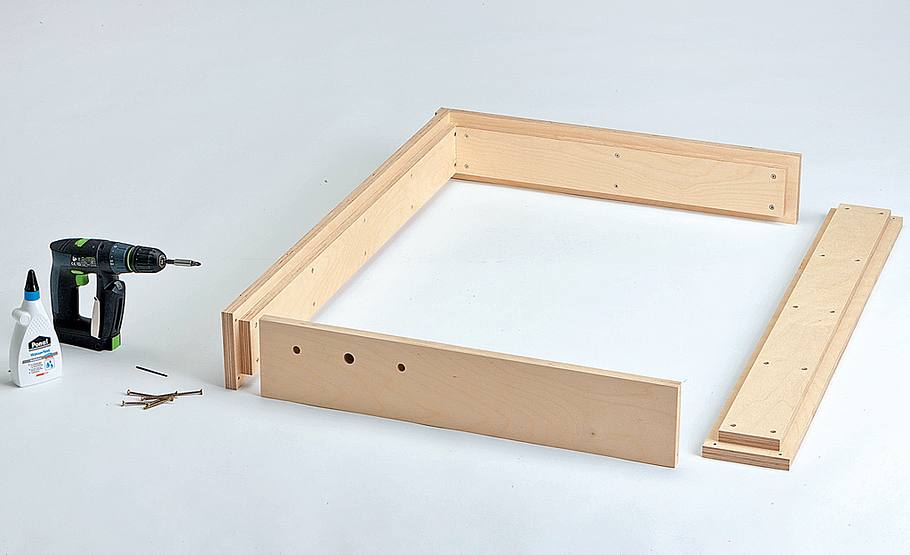

Jetzt die vier Zargen-Elemente miteinander verschrauben und verleimen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

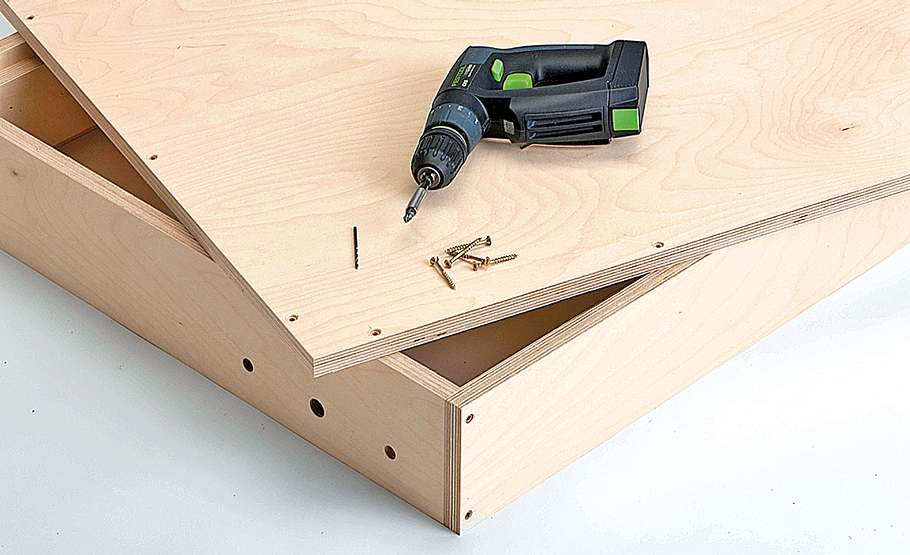

Von unten die gebohrte/gesenkte Bodenplatte einlegen und verschrauben. Die Zargen im Kerndurchmesser vorbohren!

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

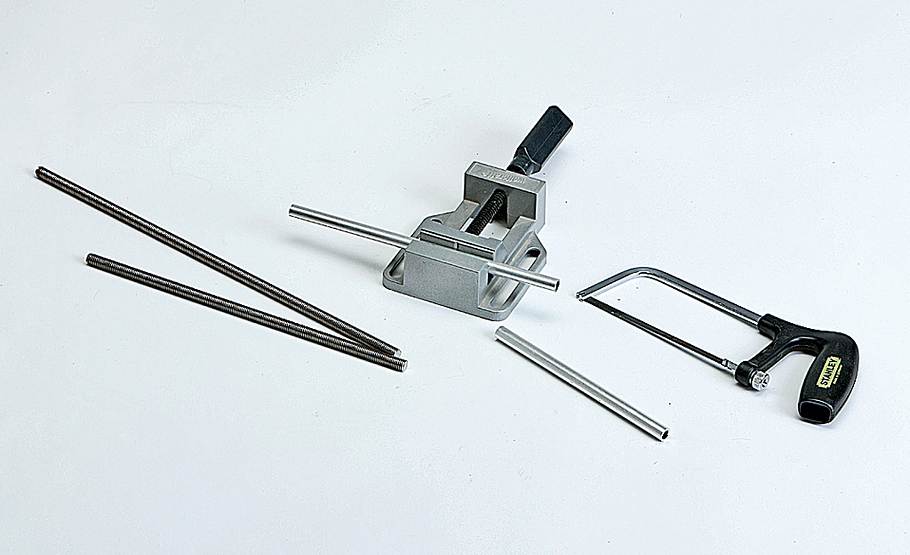

Längen Sie nun die Aluminium-Führungsrohre und die M10-Gewindestange mit einer Eisensäge sauber ab.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

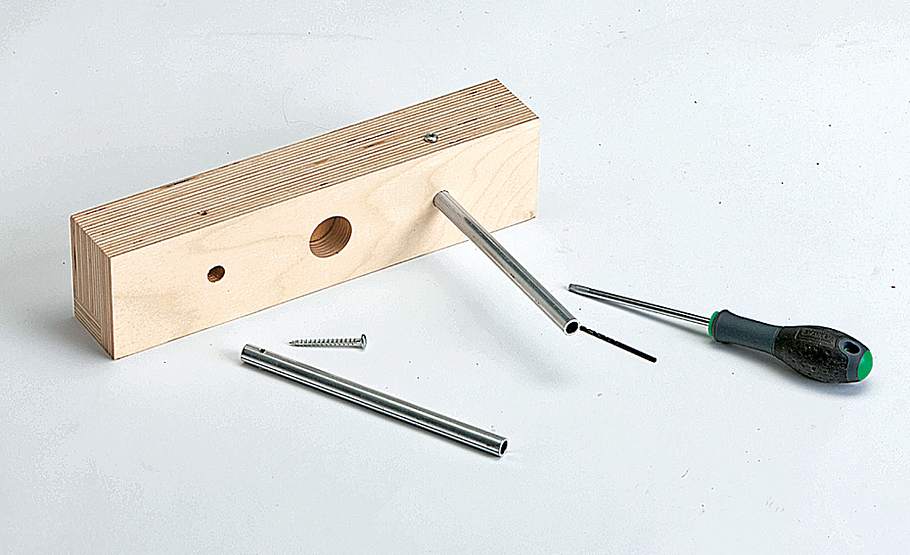

Alurohre in die Spannbacke stecken, von unten hineinbohren und mit Rundkopfschrauben fixieren.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

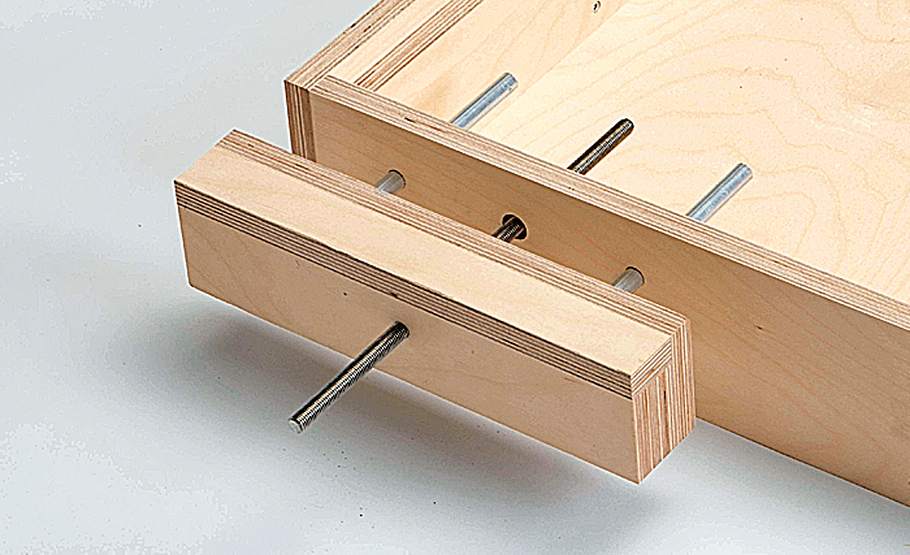

Überprüfen Sie, ob die Spannbacke mit in die Zarge eingedrehter Gewindestange leichtgängig verschiebbar ist.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

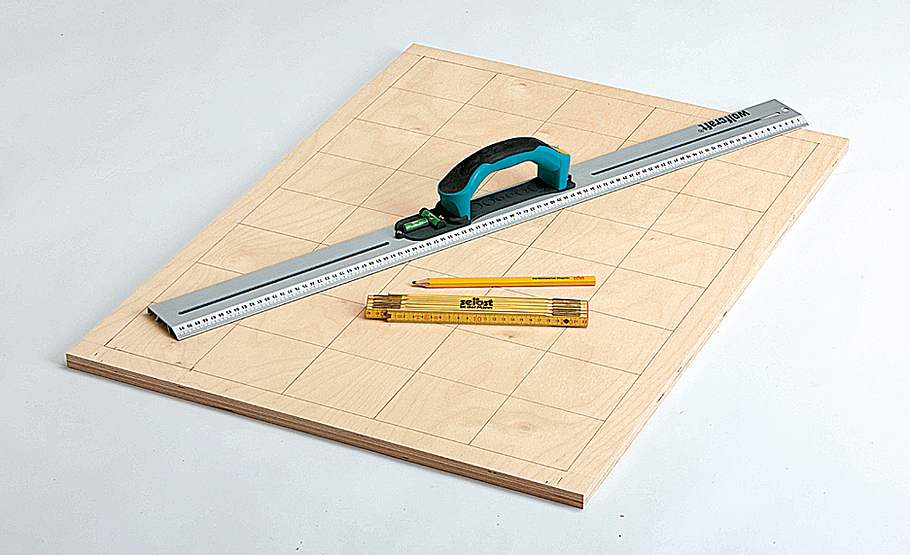

Zeichnen Sie dann das Lochraster auf die Arbeitsplatte. Legen Sie diese anschließend provisorisch in den Zargenfalz.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

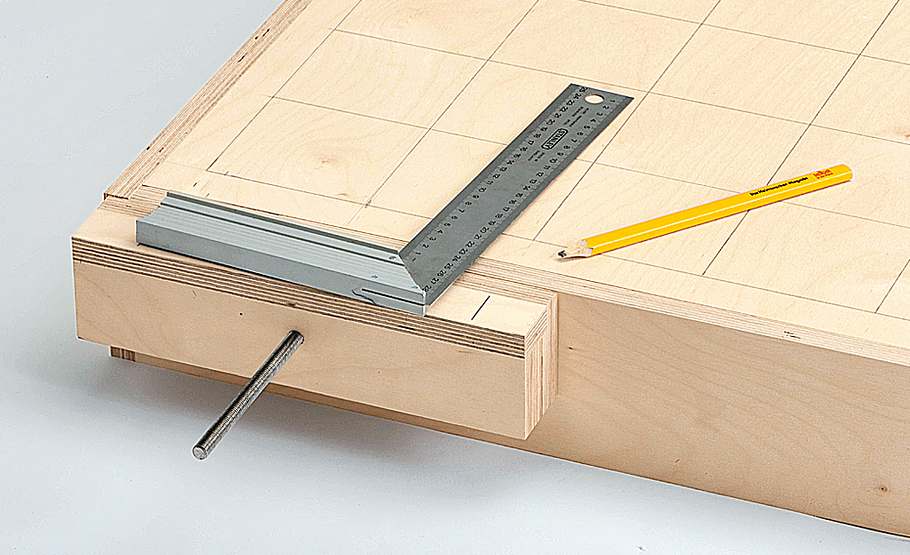

Übertragen Sie die erste und dritte Rasterlinie mit einem Winkel auf die Spannbacke.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

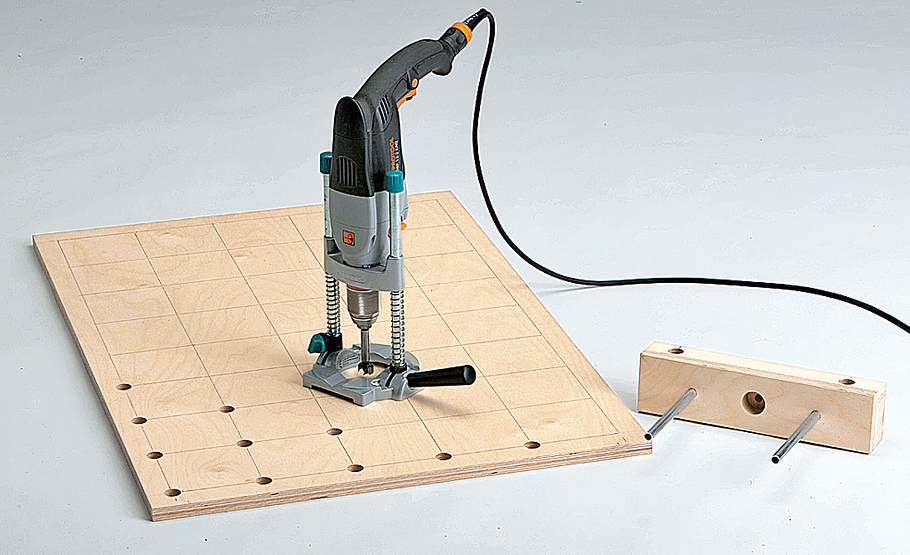

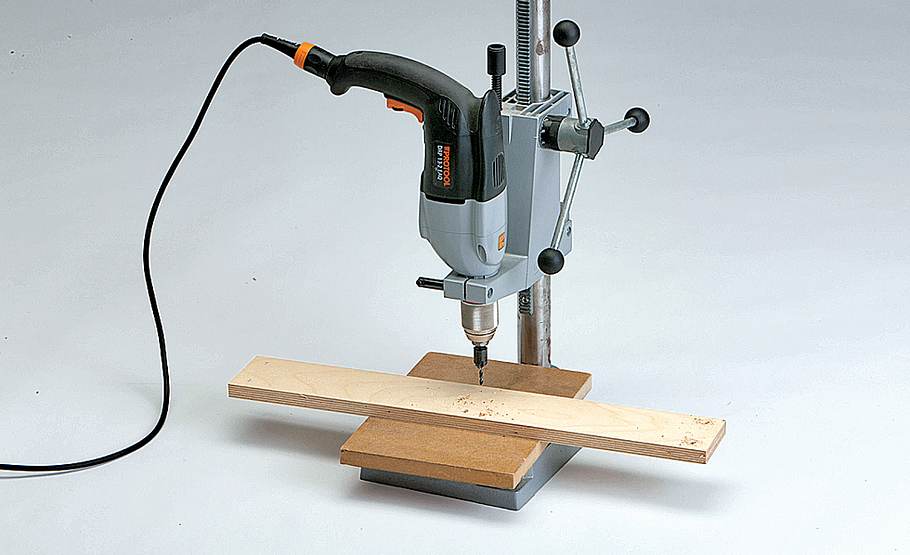

Nun bohren Sie mit dem mobilen Bohrständer die Spannbohrungen in die Platte und in die Backe.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

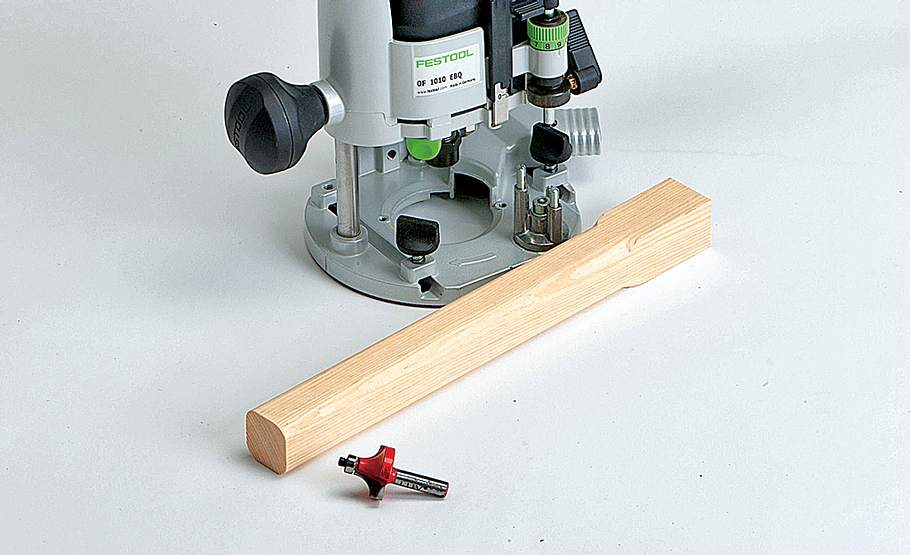

Mit dem Abrundfräser fertigen Sie aus einem Kiefer-Quadratstab den Zangenschlüssel. Zum Schluss durchbohren!

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

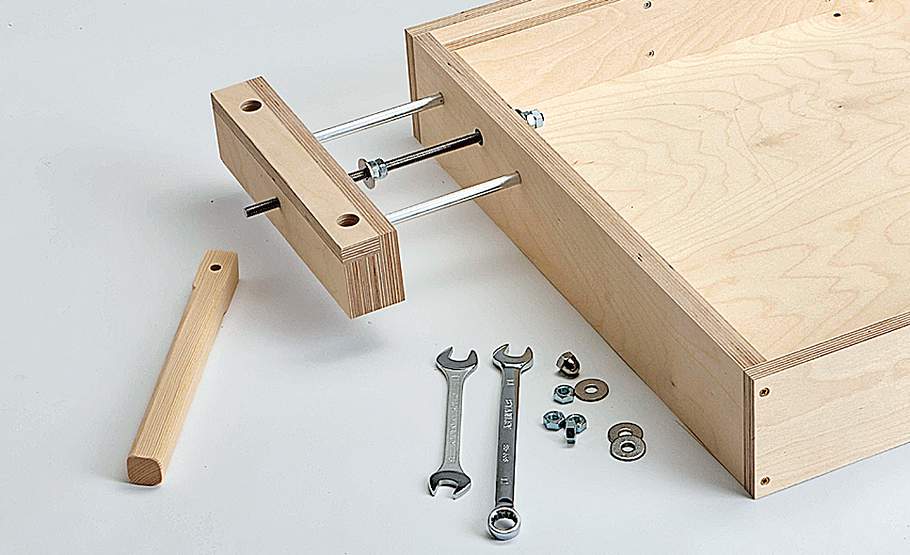

Spannbacke montieren: Im Tischkasten eine Karosseriescheibe auf die Gewindestange schieben, zwei Muttern am Ende kontern.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

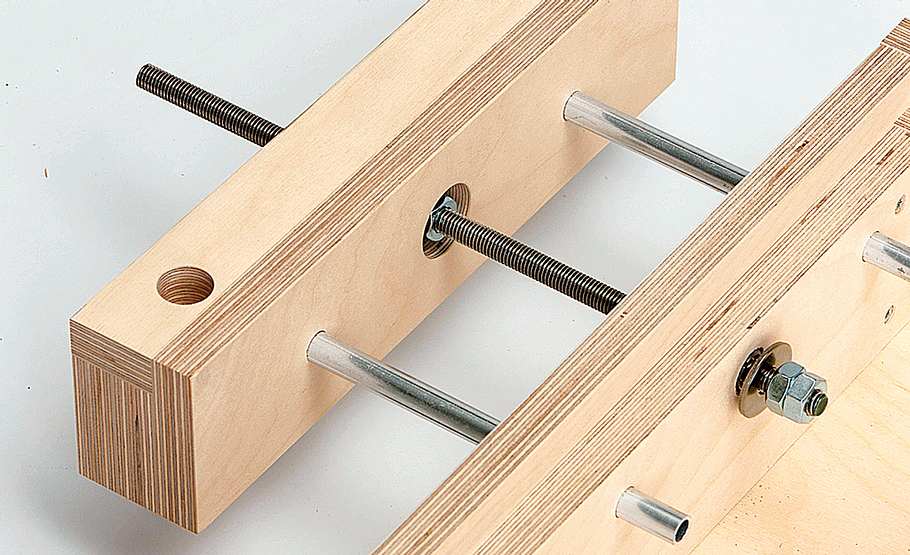

Vor der Zarge zwei Muttern kontern, dann Karosseriescheibe aufstecken. Vor der Backe eine Scheibe aufstecken, ...

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

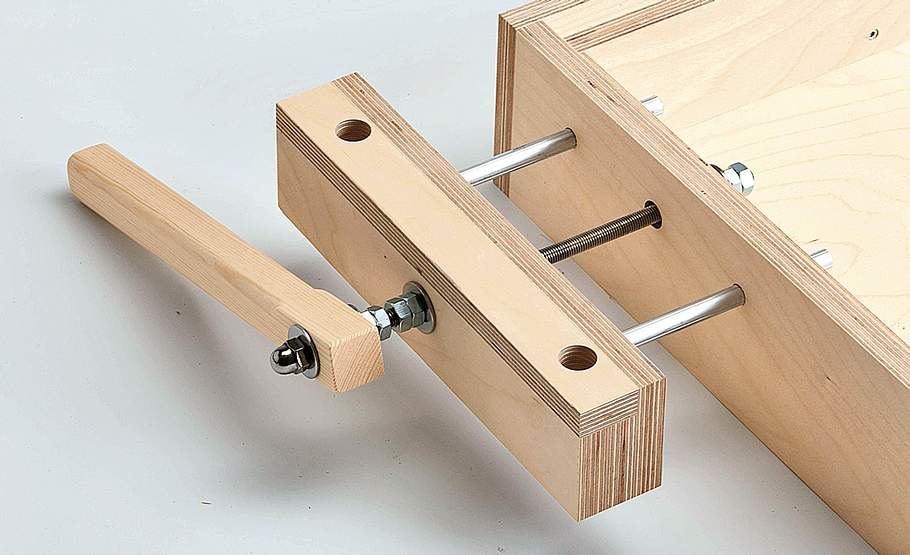

... jetzt zwei Muttern kontern, und den Zangenschlüssel zwischen zwei Muttern und einer Hutmutter – jeweils mit Scheiben fest verpressen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

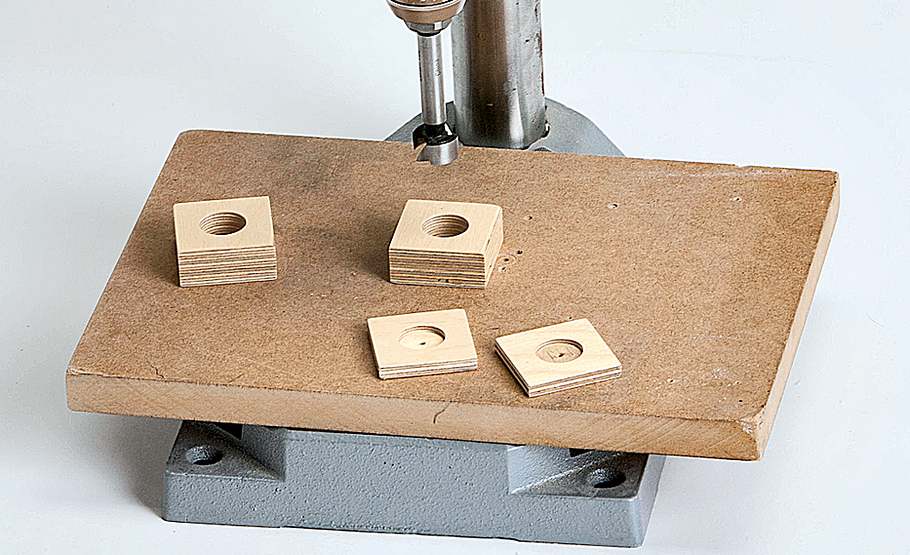

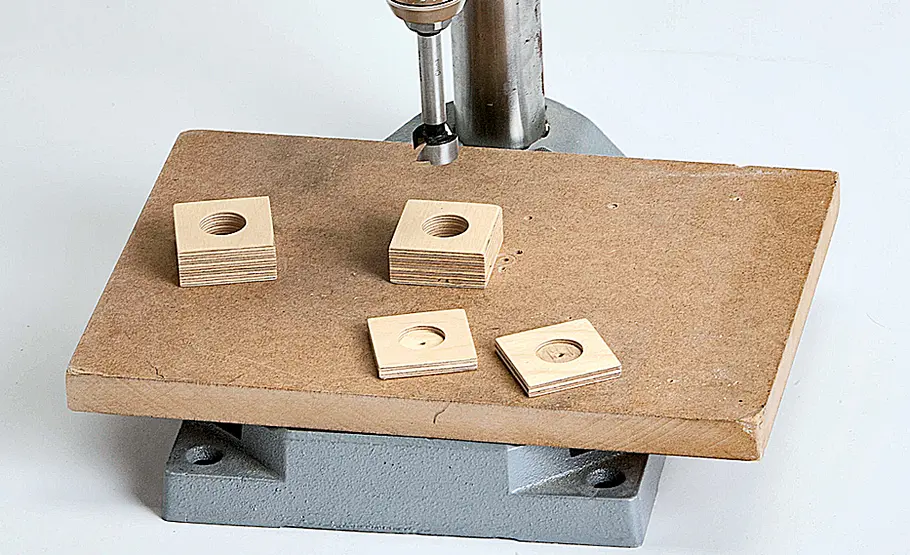

Bohren Sie nun die Spannklötzchen (verschiedene Dicken) der Bankhaken an.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

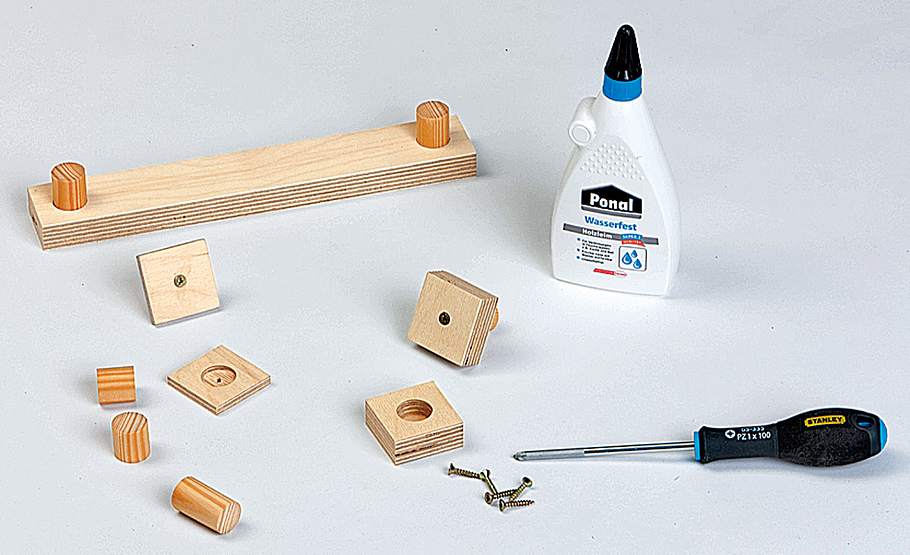

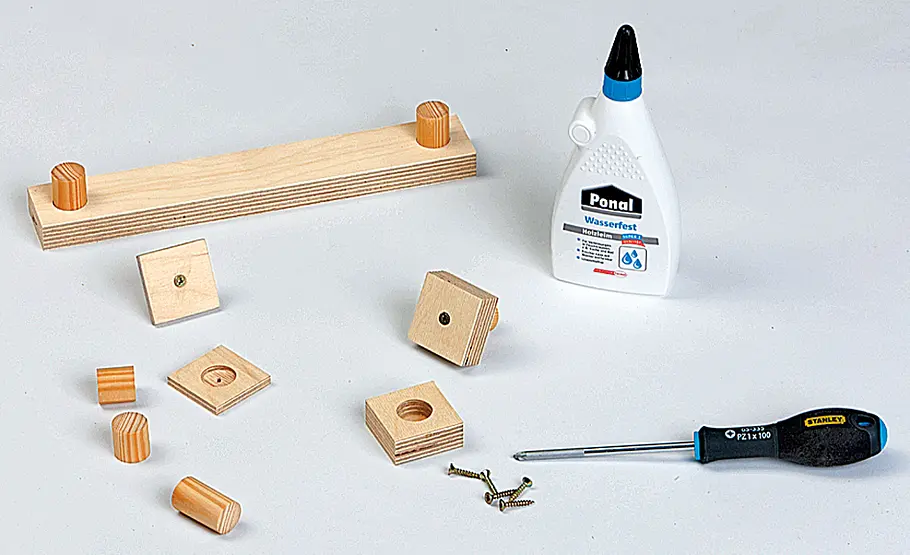

Die Rundholzstummel einleimen und von oben verschrauben. Auch Doppel- Bankhaken (oben) sind sinnvoll!

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

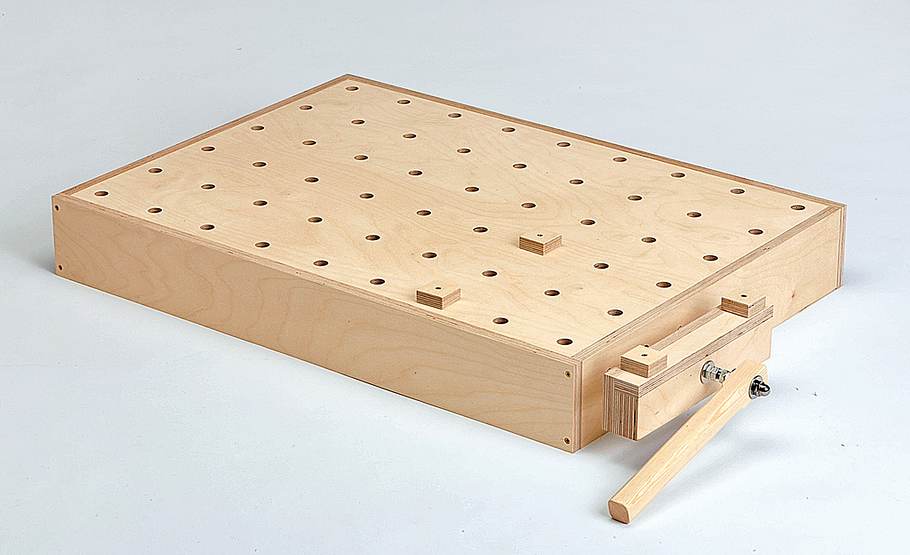

Fertig: Der Aufsatz und damit das komplexeste Bauteil ist nun fertig.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

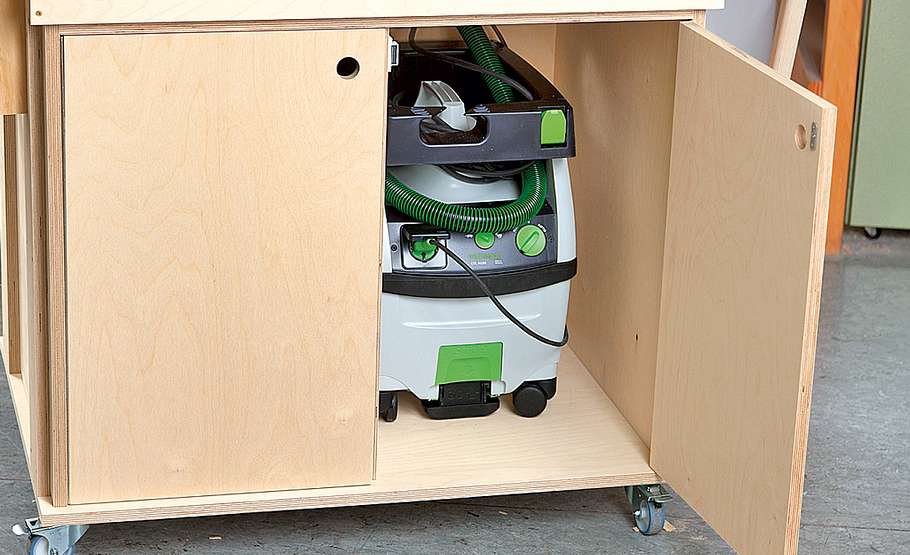

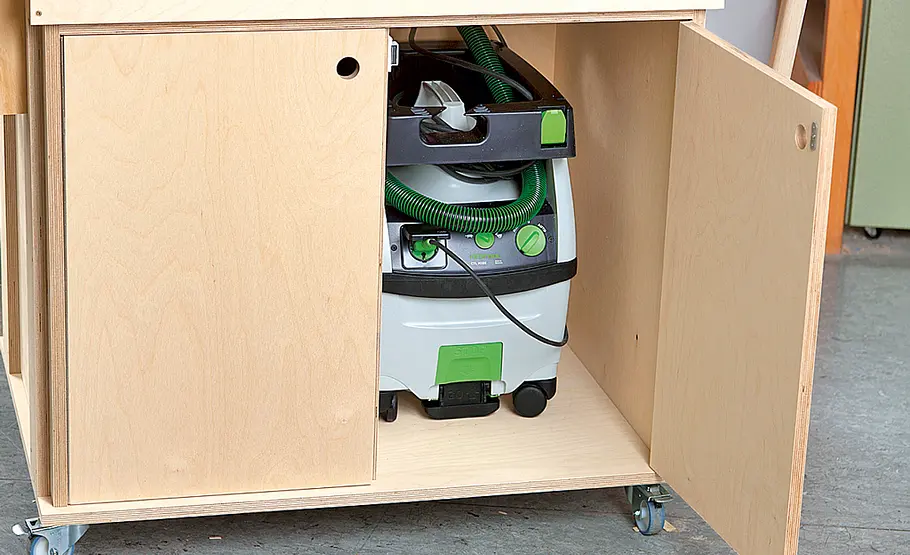

Der Unterschrank aus Multiplex bietet viel Stauraum – nicht nur für den Sauger!
Die Seitenwände nach dem Zuschnitt an der hinteren Kante bohren und senken.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

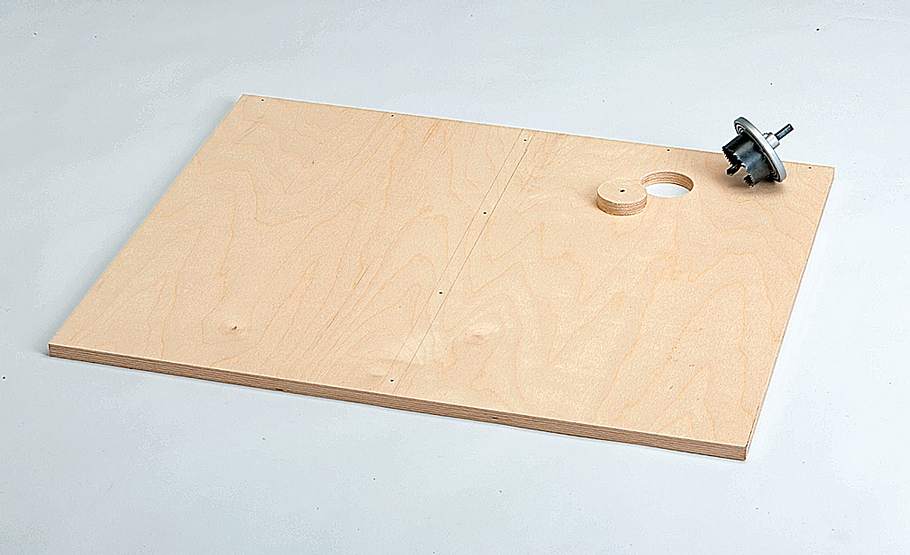

In die Rückwand oben rechts ein Loch für den Staubsaugerschlauch und die Anschlusskabel schneiden.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

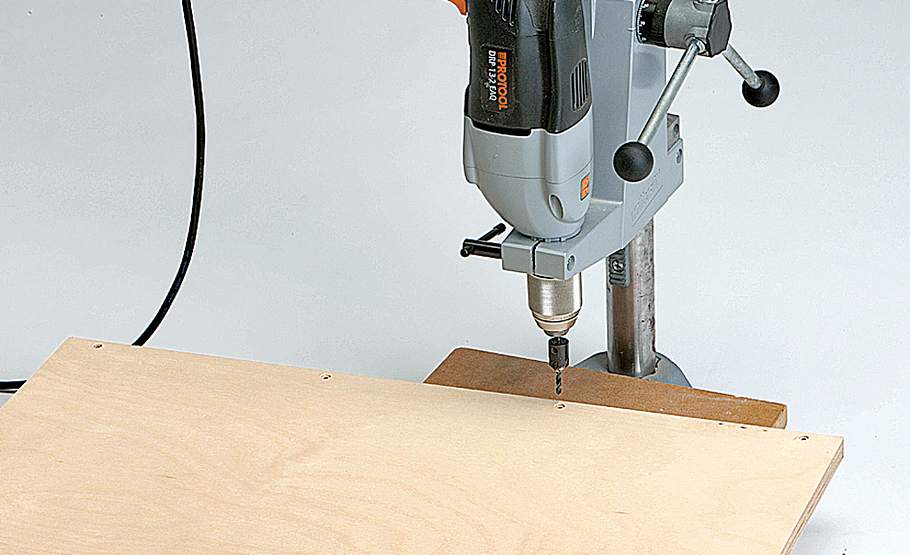

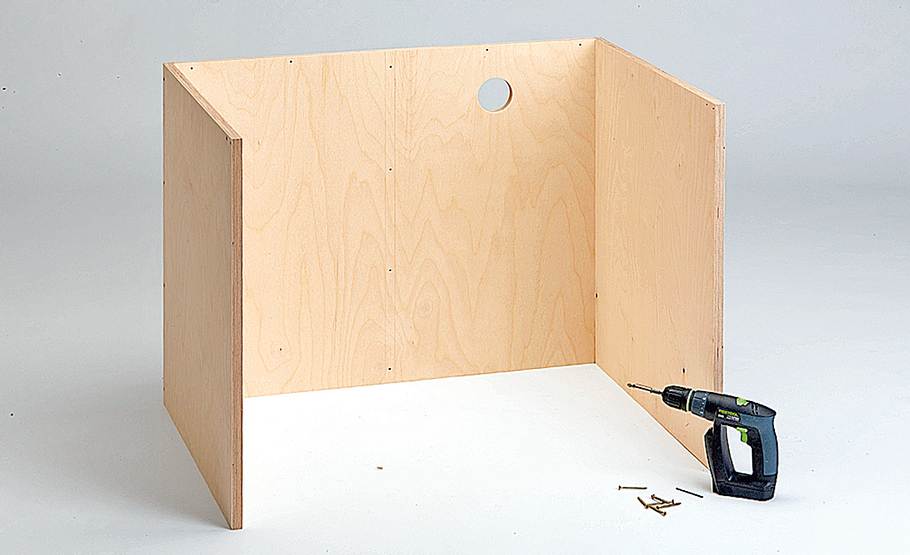

Leim an die seitlichen Kanten der Rückwand geben und die Seitenwände festschrauben. Im Kerndurchmesser vorbohren.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

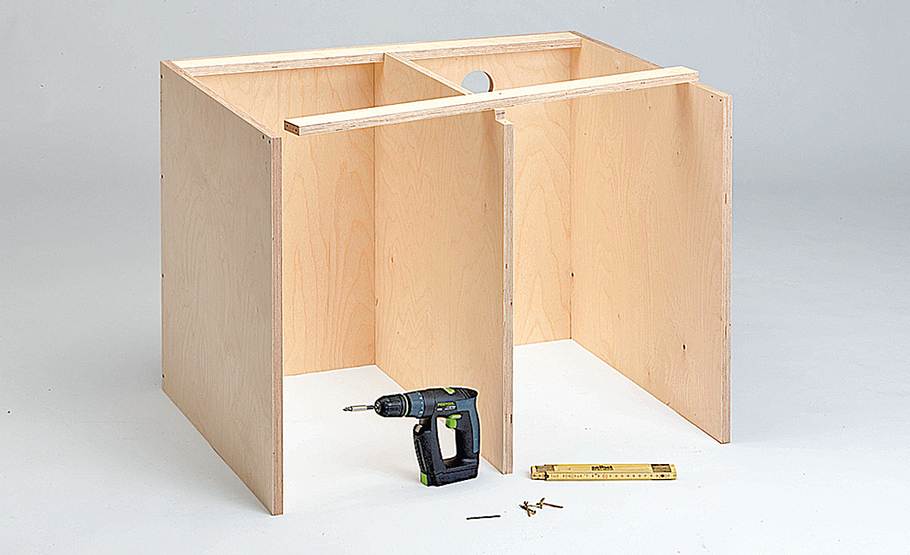

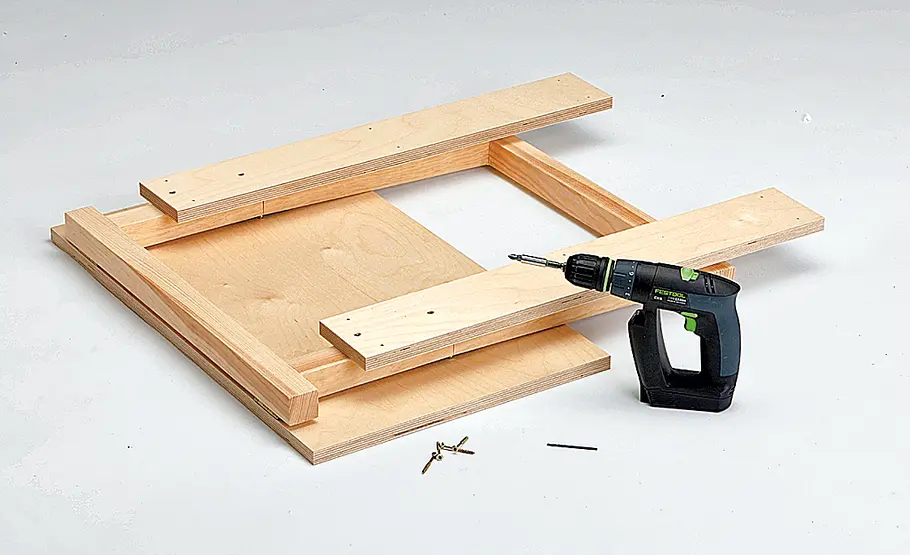

Die Mittelwand für die Auflagerleisten ausklinken, verleimen und verschrauben.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

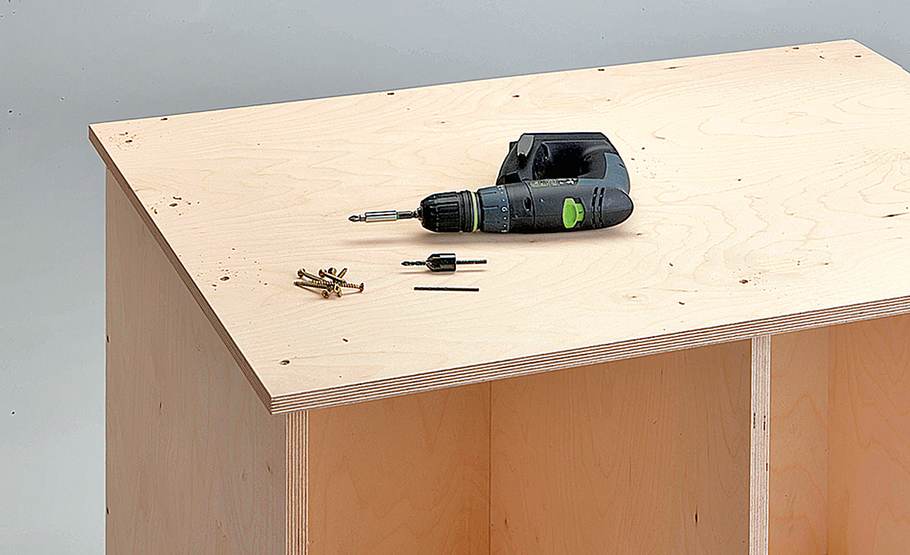

Dann schrauben Sie die Bodenplatte auf – sie steht seitlich und vorn über.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

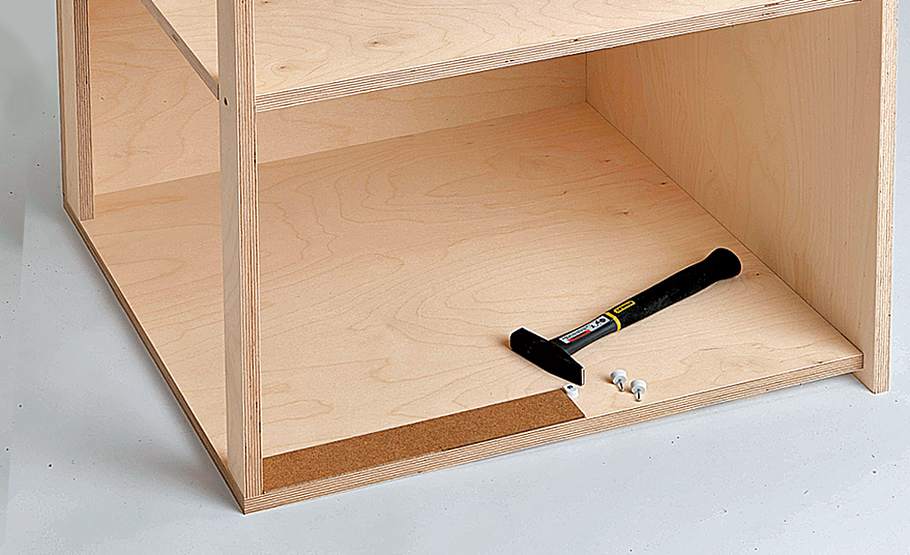

Bringen Sie nun – am besten wie hier bei auf die Seite gelegtem Korpus – die Nagel- Bodenträger in gewünschter Höhe an.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

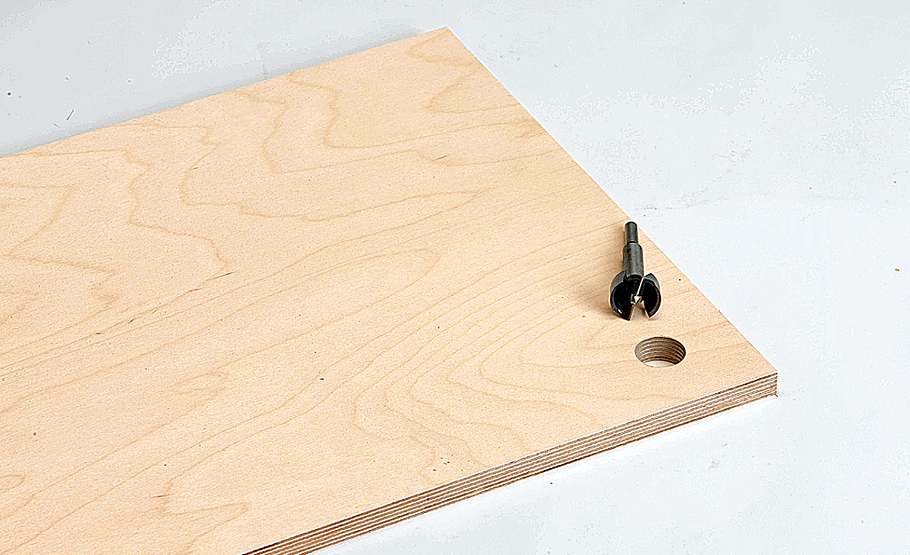

Türen zuschneiden und die Griff-Löcher in die oberen Innenecken bohren.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

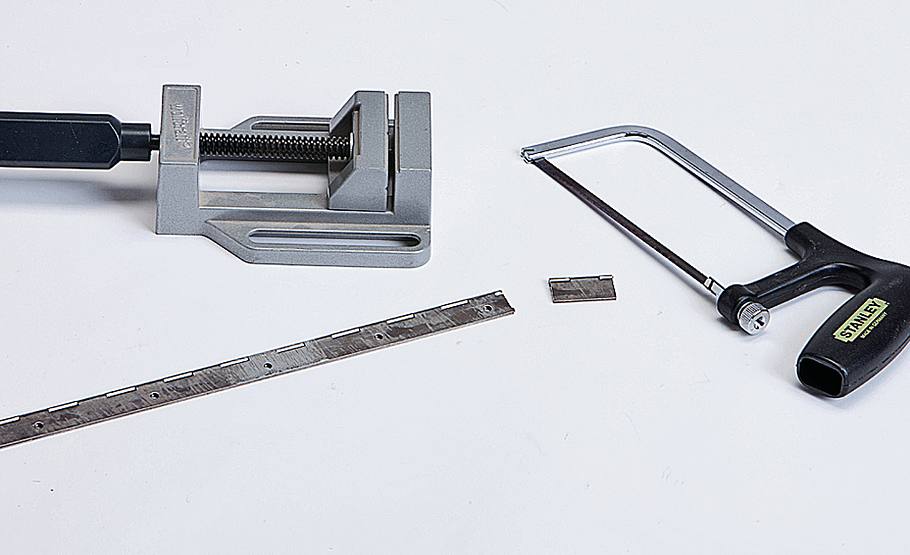

Längen Sie das Stangenscharnier mit der Eisensäge ab, und entfernen Sie den Grat mit einer Flachfeile.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

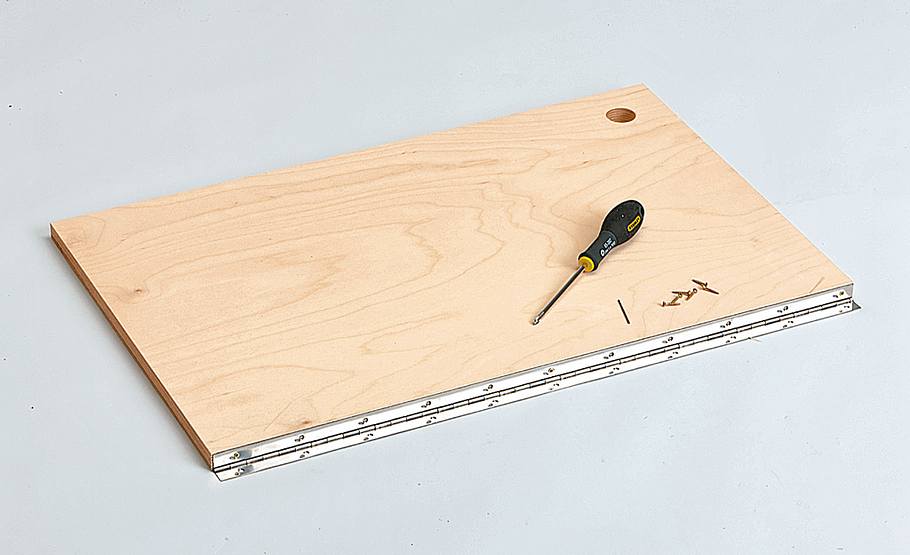

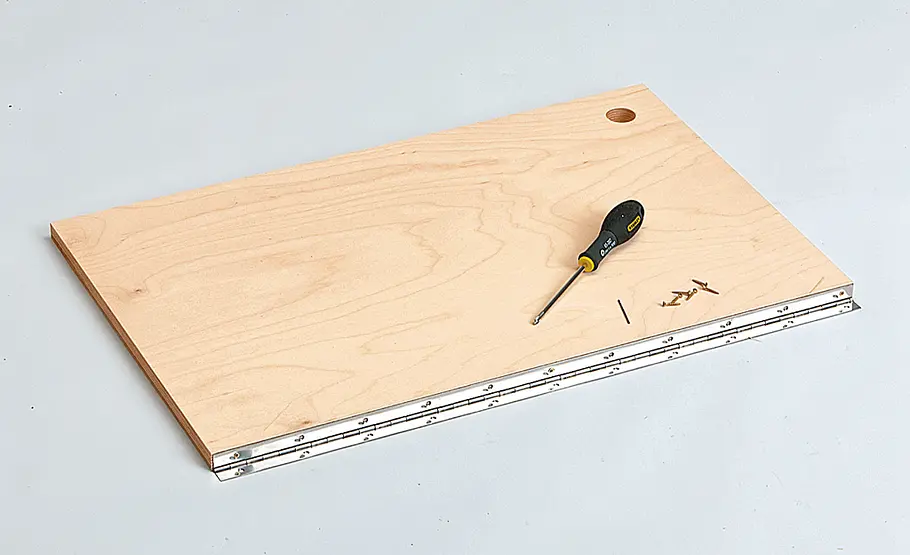

Stangenscharnier mit Senkkopfschrauben an den Türkanten fixieren (vorbohren!) und an den Seitenwänden anschlagen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

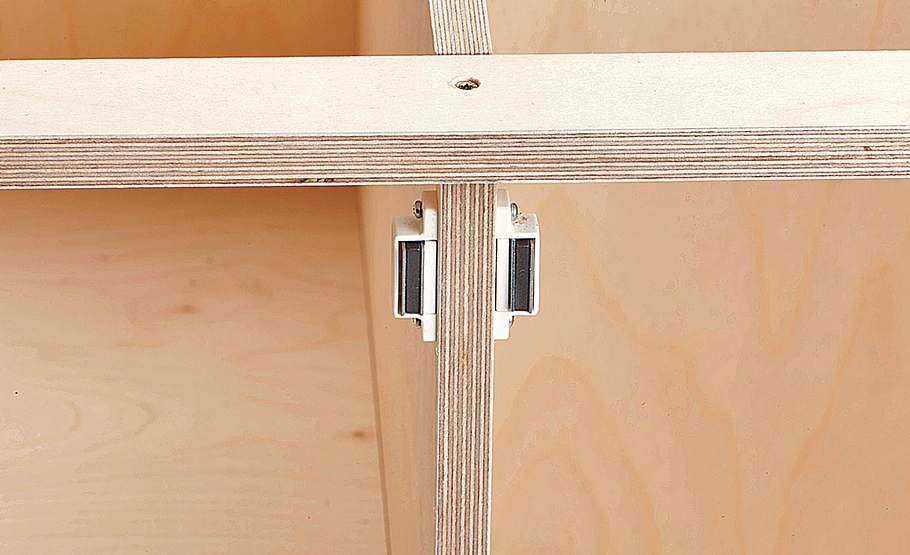

Magnetschnäpper an der Zwischenwand montieren und die Gegenplättchen innen an den Türen festschrauben.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

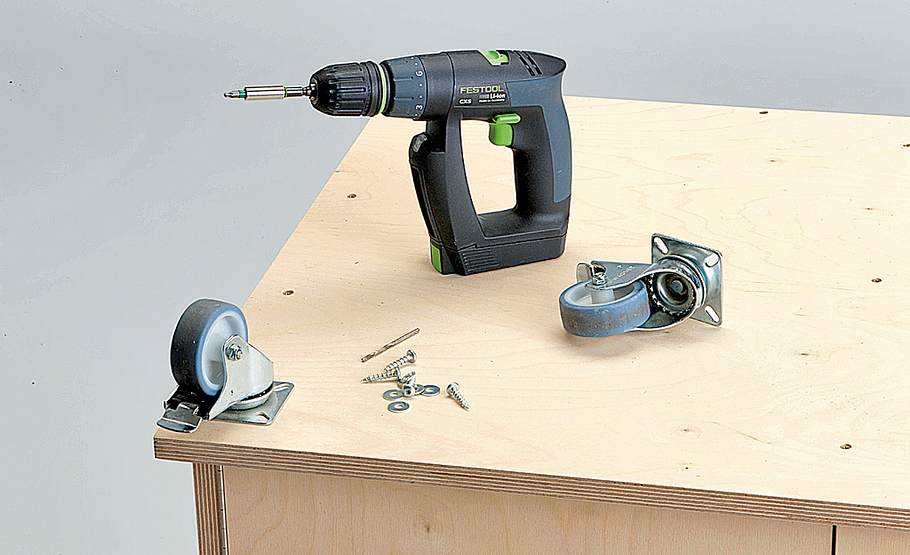

Mit Schlüsselschrauben befestigen Sie dann die vier Feststell-Lenkrollen unter der Bodenplatte.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

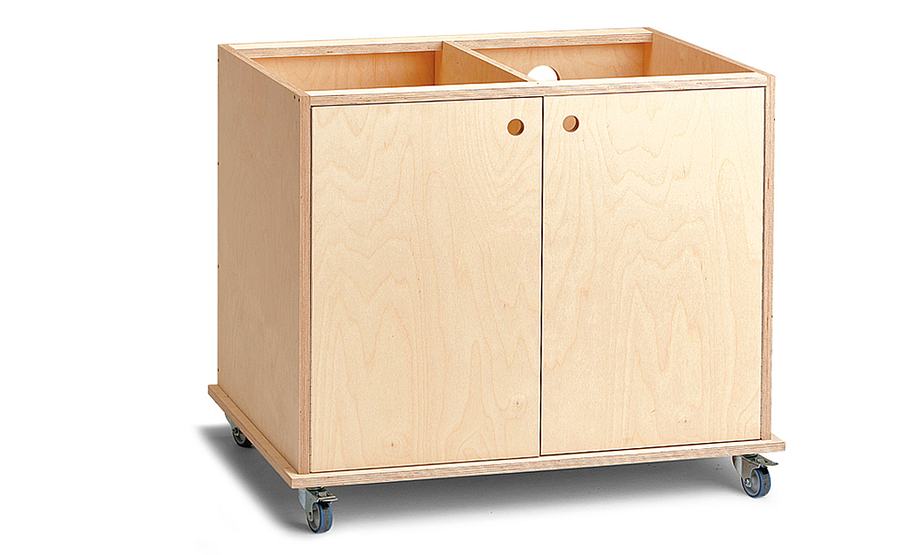

Der fertige Untersatz wartet auf die Vereinigung mit dem Aufsatz.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

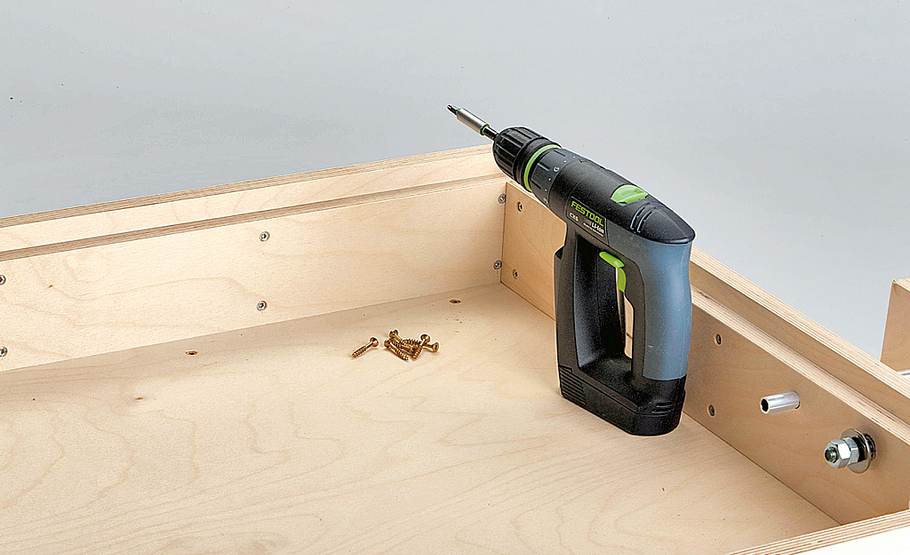

Den Schleif-Aufsatz schrauben Sie (nach Vorbohren und Senken) auf die vordere und hintere Auflagerleiste.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

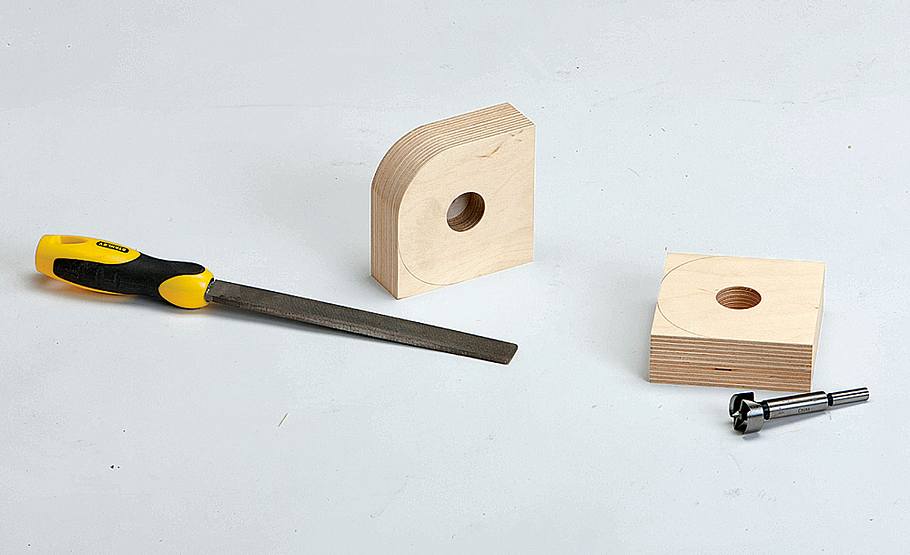

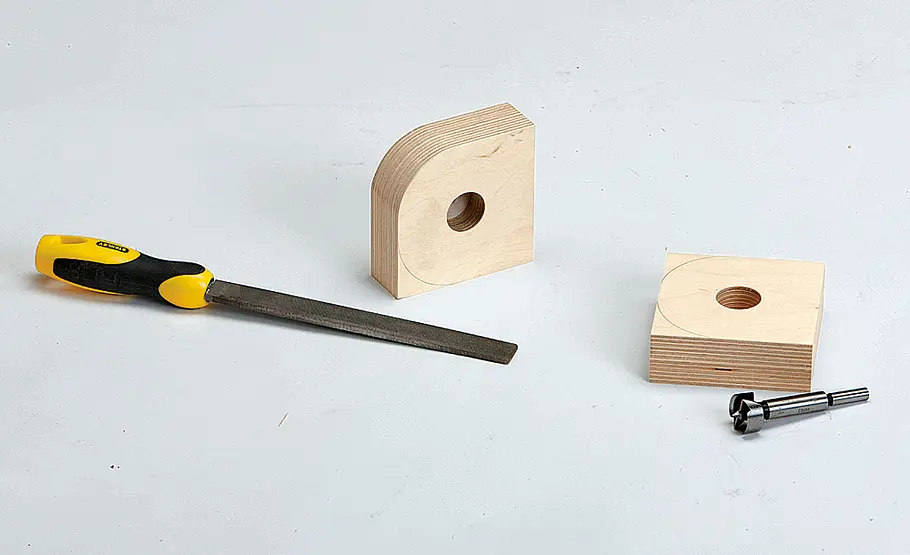

Die Galgenstangen-Halter bestehen aus aufgedoppeltem Multiplex. Die jeweils innere Platte durchbohren, ...

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

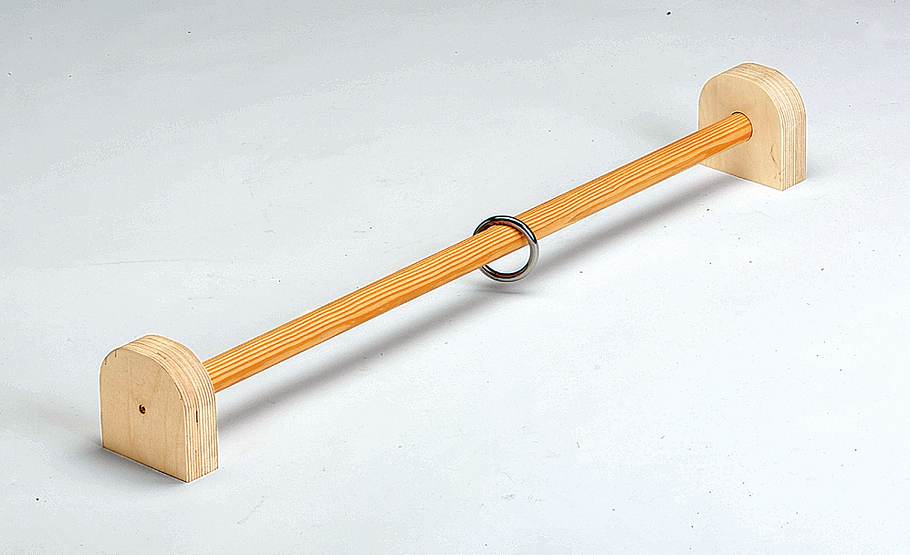

... dann die Teile verleimen, zuschneiden und anbringen. Einen Schaukelring über die Stange ziehen und die Stange mit den Haltern verschrauben.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

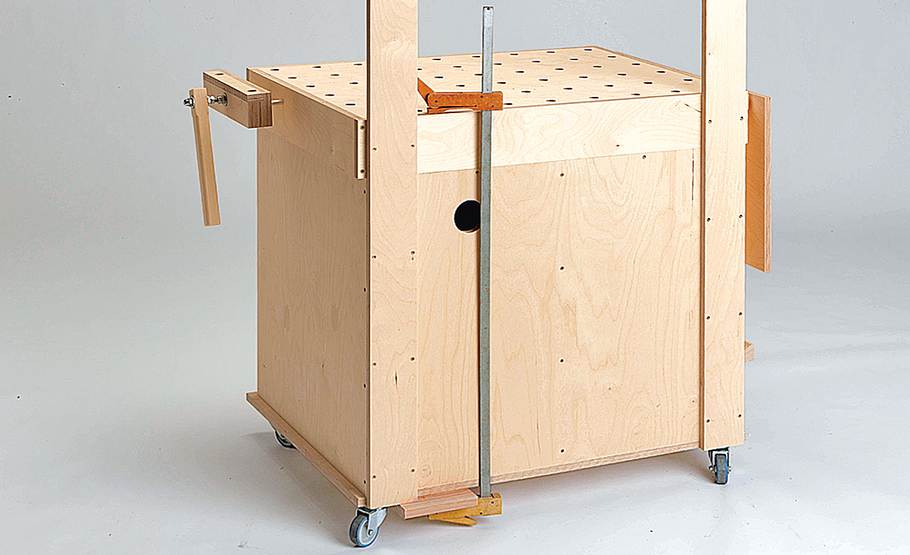

Dann die senkrechten Streben zuschneiden, bohren/ senken und an den Korpus schrauben.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

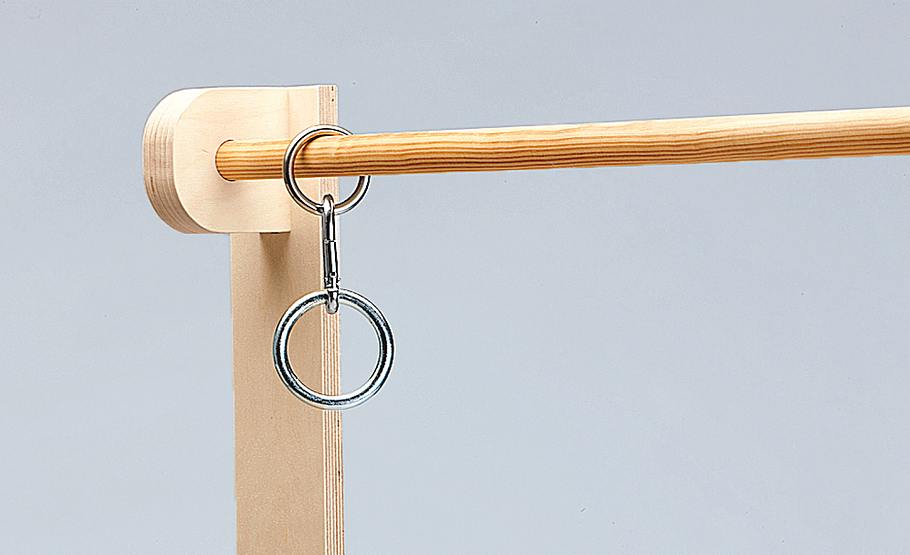

Die Galgen-Halter ebenfalls verschrauben. Ein Karabiner sowie ein großer Schaukelring dienen der Saugschlauch-Aufnahme.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

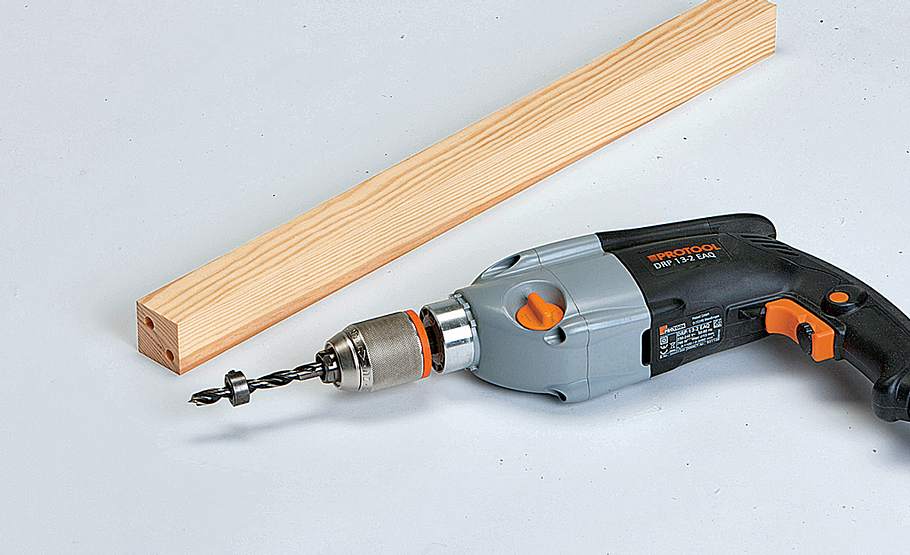

Das Klapptisch-Gestell wird verdübelt: hierzu Dübellöcher in die Köpfe der waagerechten Rahmenhölzer bohren.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

Mit Dübelstiften die Bohrungen auf die senkrechten Hölzer übertragen ...

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

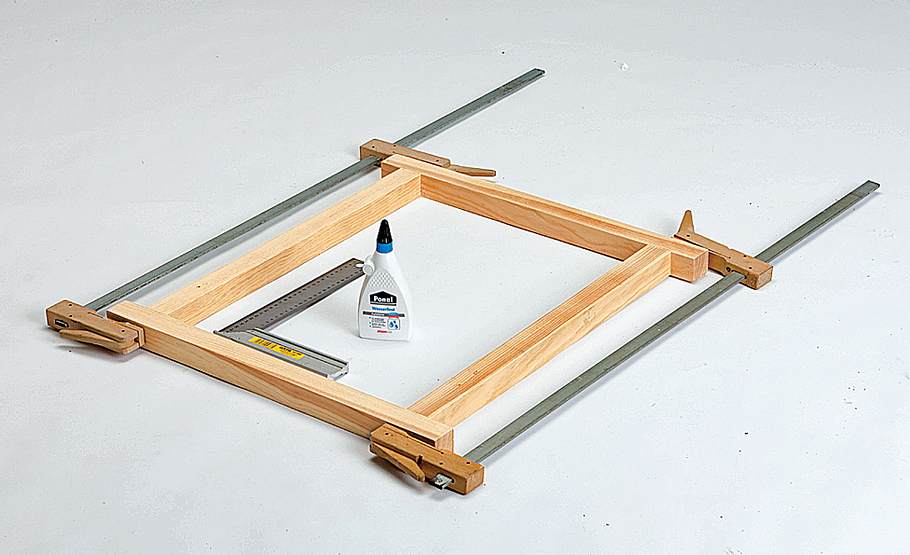

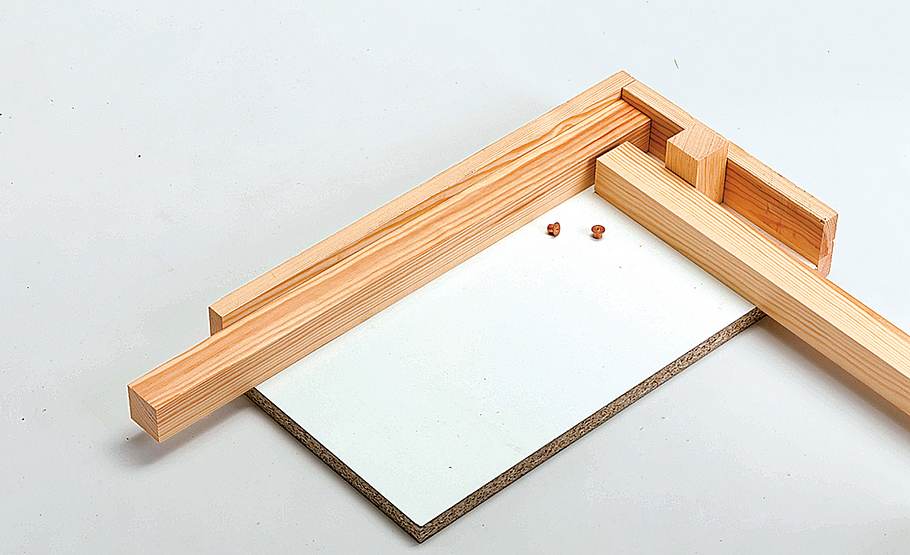

... und nach dem Bohren den Gestellrahmen rechtwinklig verleimen.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

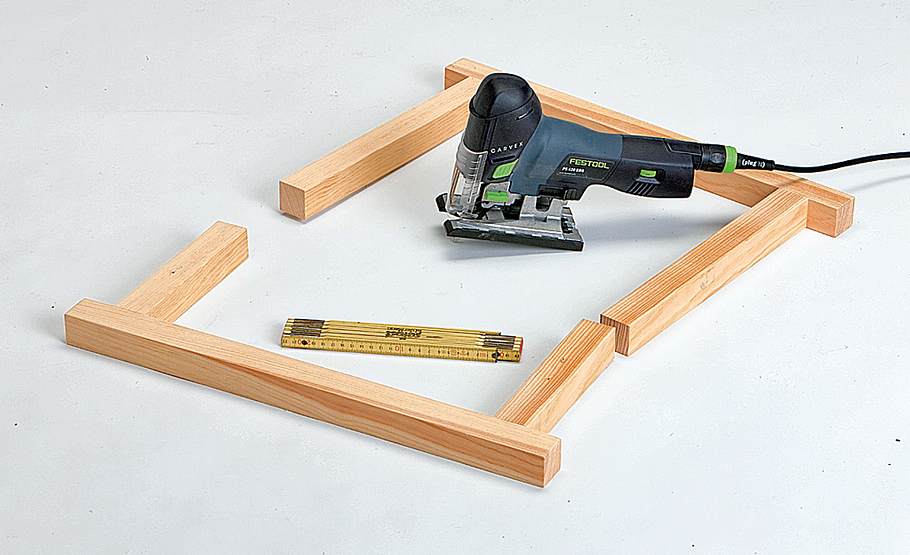

Nach dem Trocknen des Leims schneiden Sie den Rahmen mit der Stichsäge oder einer Feinsäge sauber auf.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

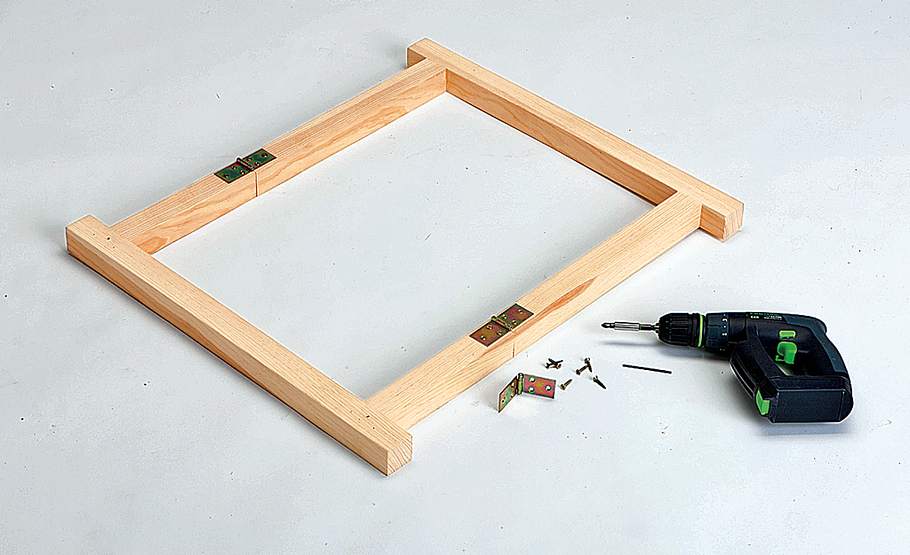

Beide Elemente werden mit Scharnieren wieder verschraubt.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

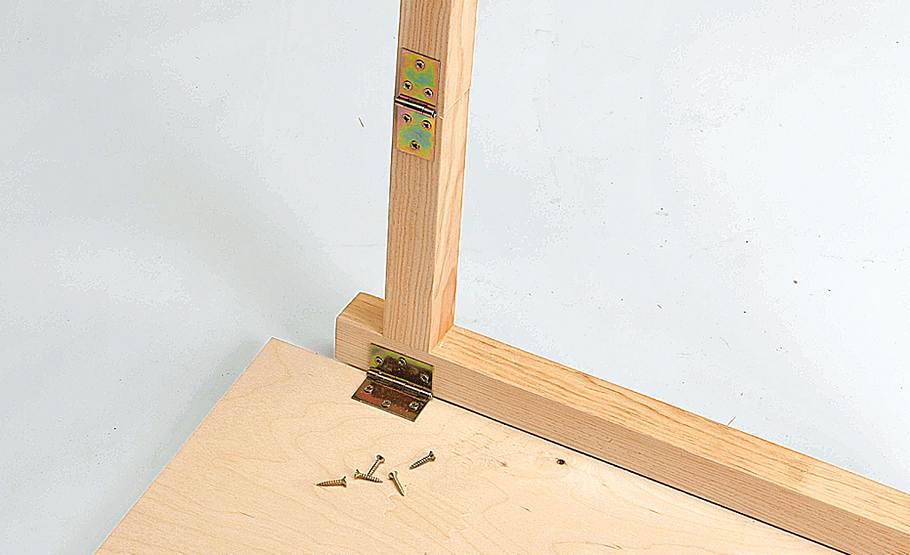

Im Anschluss schlagen Sie am oberen (kurzen) Rahmenteil die Klapptisch-Platte mit Bändern an.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

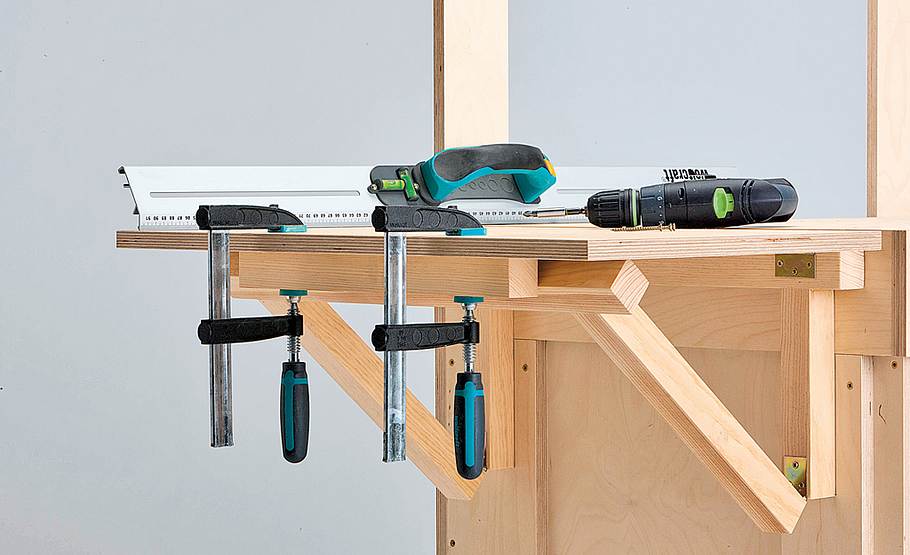

Hinter die senkrechten Teile des oberen Rahmens schrauben Sie dann je einen Aufdoppelungs-Streifen aus Multiplex.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

Dieser wird seitlich am Korpus montiert. Danach das Widerlager- Holz unter die Tischplatte schrauben.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

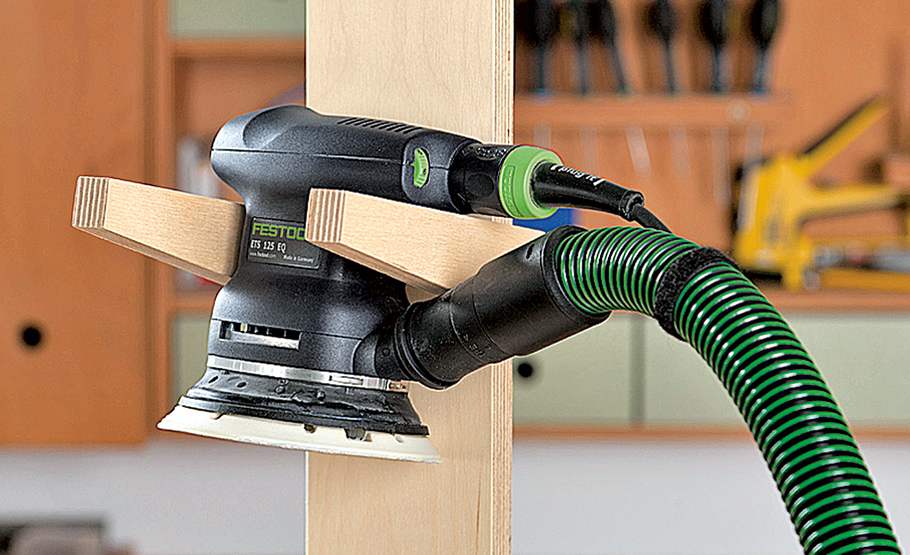

Als Parkplatz für den kleinen Exzenterschleifer haben wir zwei Hölzer seitlich an die Galgenstrebe geschraubt.

Bauplan: Schleiftisch selbst bauen

Schleiftisch bauen

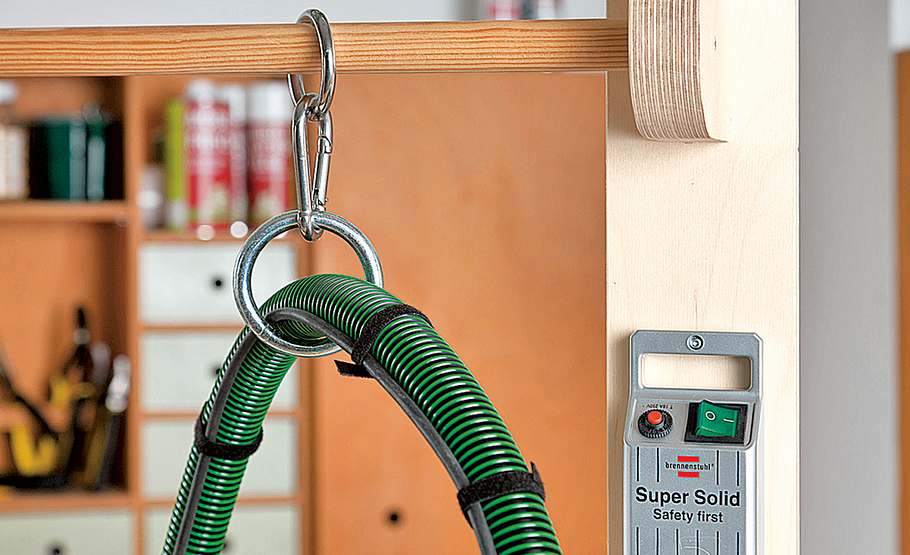

Schlauch durch den Ring führen, Anschlusskabel des Exzenterschleifers mit Klettband am Schlauch befestigen.

Bauplan bestellen

Oft fehlt bei selbstgebauten Möbeln das optimale Finish. Selbst wenn der Bau vollendet ist, liegt noch viel Arbeit im sorgfältigen Schleifen und Lackieren. Für die Schleifarbeiten haben wir diesen Schleiftisch mit integrierter Absaugung gebaut. In dem mobilen Untersatz ist Platz für einen Sauger (wir haben das Absaugmobil CTL MIDI von Festool verwendet) und viele andere Werkzeuge und Zubehörteile, die Sie griffbereit in der Nähe des Schleiftischs wissen möchten.

Schleiftisch selber bauen

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Schrauber

  • Bohrmobil

  • Handkreissäge

  • Handwerkzeuge

  • Oberfräse

  • Stichsäge

Die lose eingelegte Arbeitsplatte ist mit Bohrungen ausgestattet, durch die nicht nur Staub in die darunter liegende Wanne rieseln soll, sondern in die auch Bankhaken zum Spannen von Bauteilen mit der selbst gebauten Seitenzange passen. Bei der Montage der Zange müssen die Muttern fest auf der Gewindestange gekontert werden, damit sie sich nicht lösen können. Die Spannbacke selbst muss mit leichtem Spiel zwischen den gekonterten Muttern eingebaut werden, während der Zangenschlüssel fest verklemmt wird. Und dank des Saugschlauch-Galgens kommen Ihnen der Schlauch und die Anschlussleitung nie mehr in die Quere.

Das Herzstück unseres Schleiftischs ist die Auflagefläche mit Spannvorrichtung. Diese bauen wir als erstes. Der Unterschrank besteht aus Multiplex, steht auf feststellbaren Lenkrollen und bietet Platz – nicht nur für einen Sauger! Der Galgen sorgt schließlich dafür, dass der Saugschlauch nicht im Weg ist, der Klapptisch stützt auch große Bauteile ab. Alle zum Nachbau des Schleiftischs erforderlichen Maße finden Sie im Bauplan – wie Sie den Schleiftisch selber bauen, zeigt die obige Anleitung Schritt für Schritt.
