Netzwerkdose
Der Datenfluss ist in einem leitungsgebundenen LAN-Heimnetzwerk am schnellsten. An den einzelnen Anschlussstellen in der Wohnung werden am besten Netzwerkdosen installiert, an die dann jeweils bis zu zwei Endgeräte angeschlossen werden können.
Netzwerkdose
Netzwerkdosen erlauben ein unkompliziertes Andocken von Endgeräten – allerdings müssen zuvor Leitungen verlegt und installiert werden.
Netzwerkdose
PRAXISTIPP LAN-Dose: Netzwerk-Steckdosen müssen gegen äußere elektrische Felder abgeschirmt sein – dies wird mit einer Metallkapselung des Anschlussfeldes sichergestellt. Im Inneren liegt pro Endanschluss ein Streifen mit Quetschverbindern, an die die einzelnen Adern angeschlossen werden. Um mehrere Geräte anschließen zu können, gibt es in der Regel zwei Zuleitungen und entsprechend zwei Steckverbindungen.
Netzwerkdose

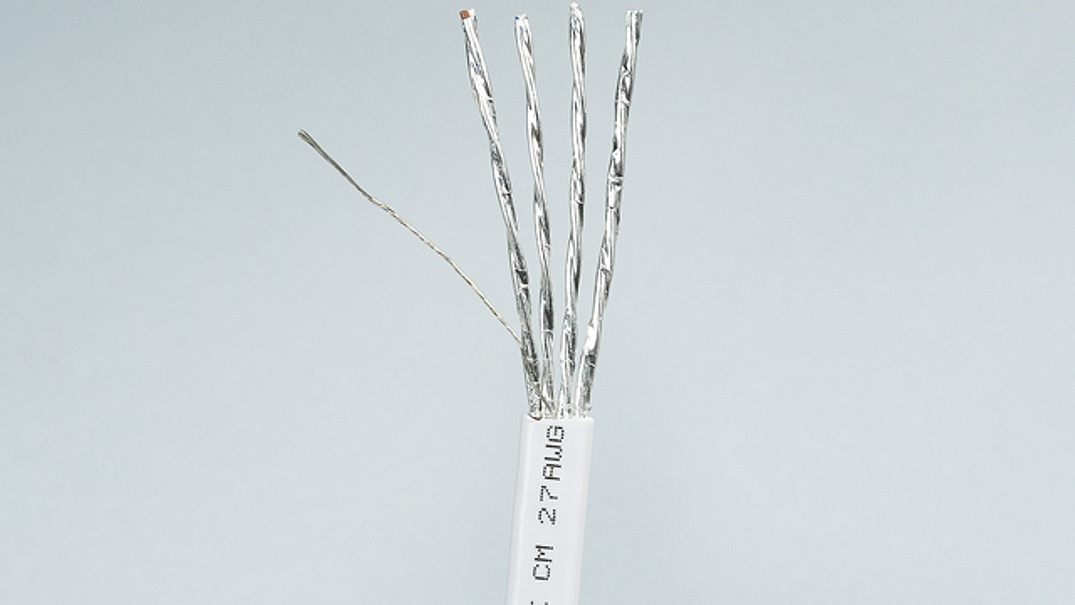

Ziehen Sie die Zuleitungen etwas aus der Wanddose heraus. Leitungsmantel abisolieren und Adern zuordnen.
Netzwerkdose

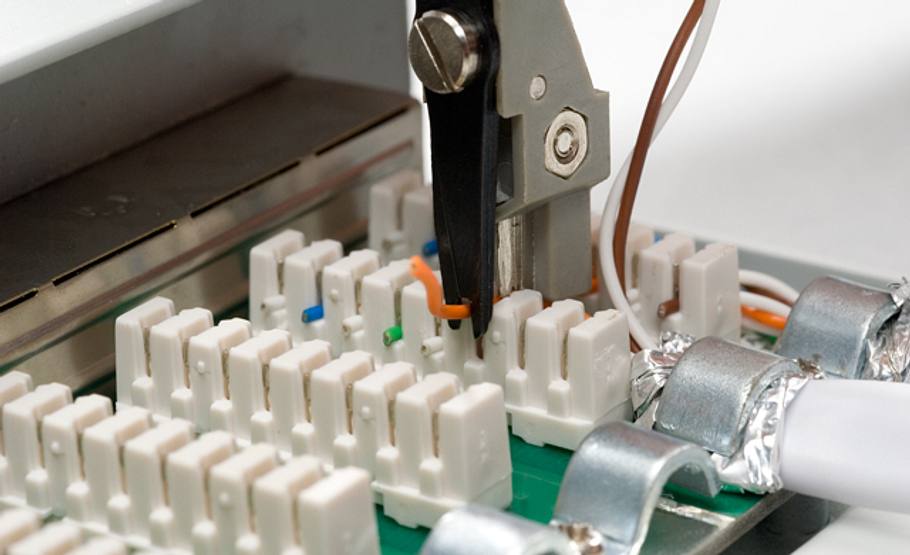

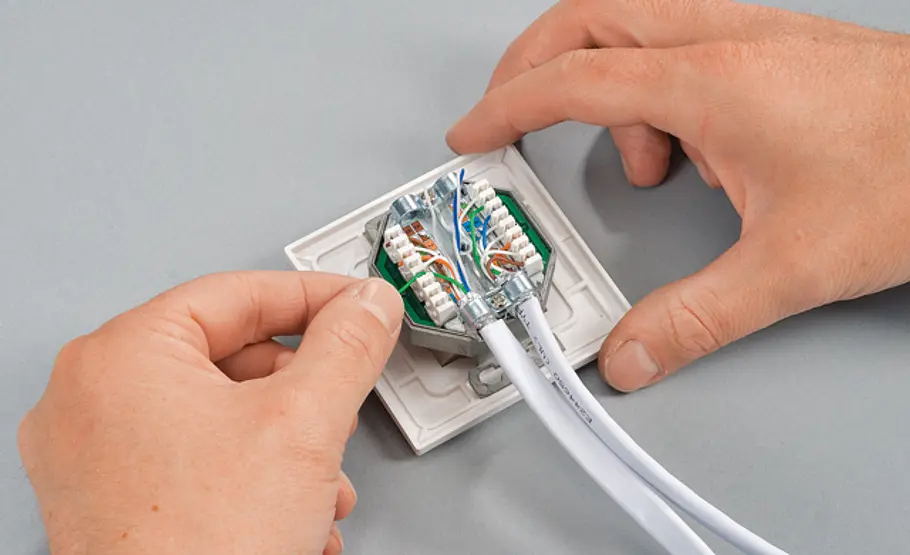

Dann adernweise mit einem Auflegewerkzeug in die Quetschverbinder eindrücken. Die Isolation in der Klemme fixieren.
Netzwerkdose

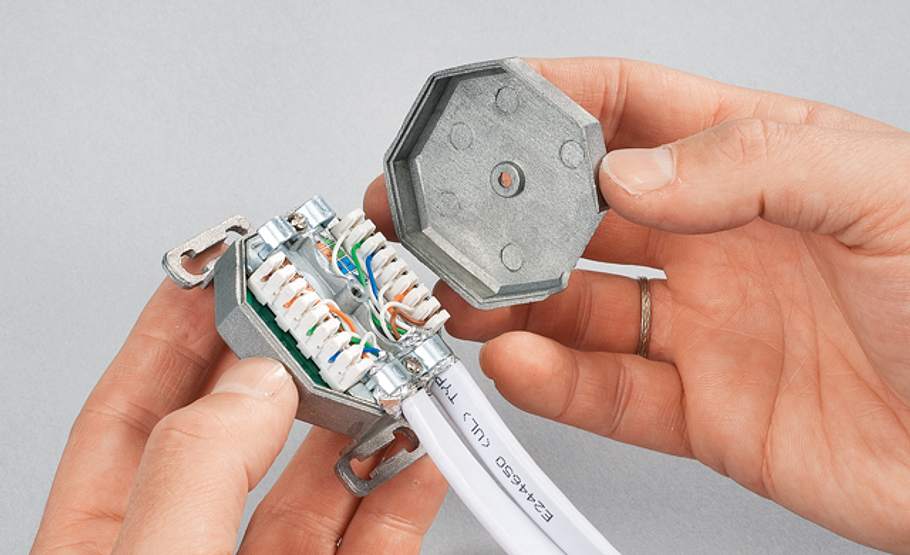

Abschirmende Metalldose verschließen und mit Schraube sichern.
Netzwerkdose

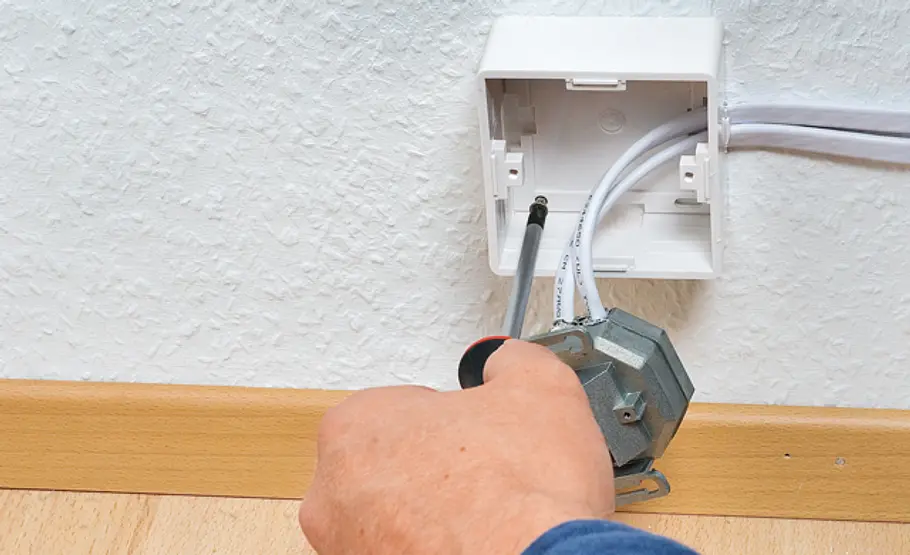

Je nach Installationslage Leitungen zurückziehen oder das Aufputz-Steckdosengehäuse an der vorgesehenen Position befestigen. Dabei Knicke in den LAN-Leitungen vermeiden.
Netzwerkdose

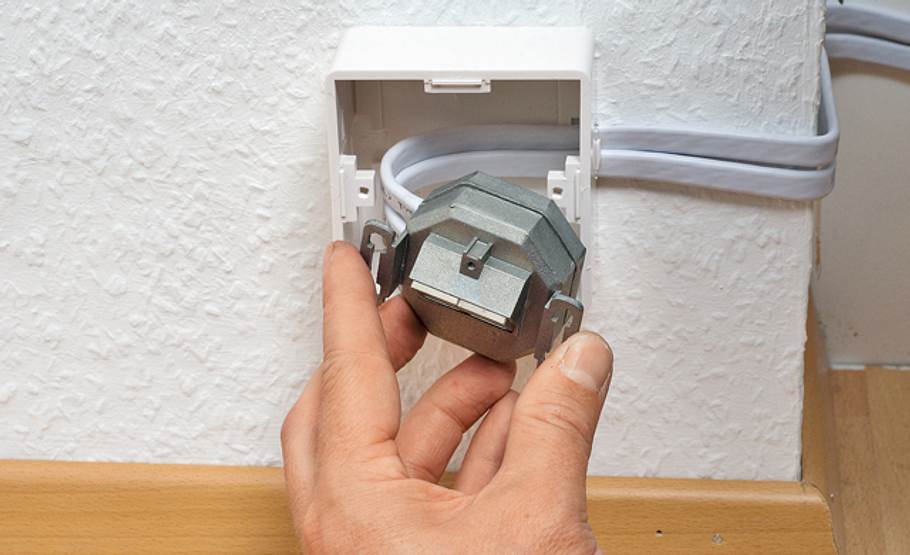

Leitungsüberstand in der Wanddose oder im Aufputzgehäuse einlegen und denn Steckdoseneinsatz an die vorgesehene Position bringen.
Netzwerkdose

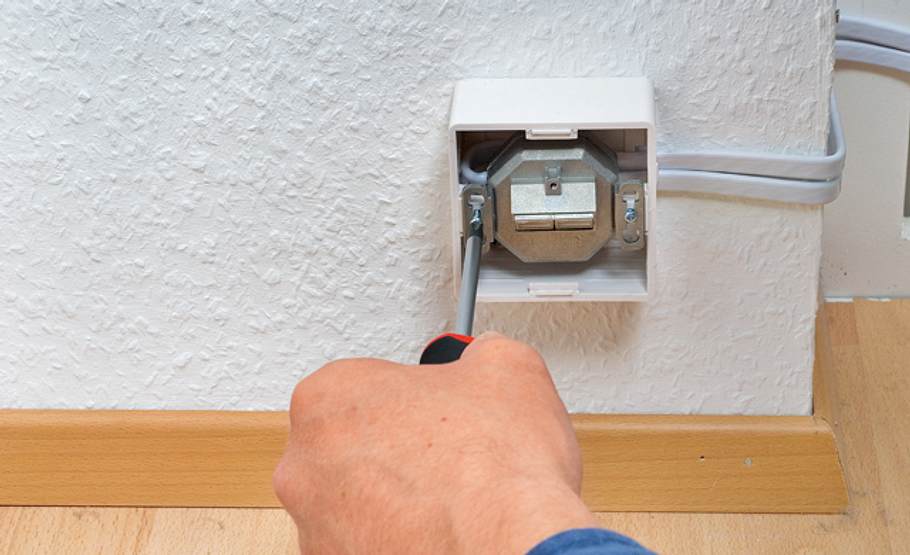

en Einsatz mit dem Dosenrand oder dem Gehäuse verschrauben – achten Sie dabei auf einem mittigen und geraden Sitz.
Netzwerkdose

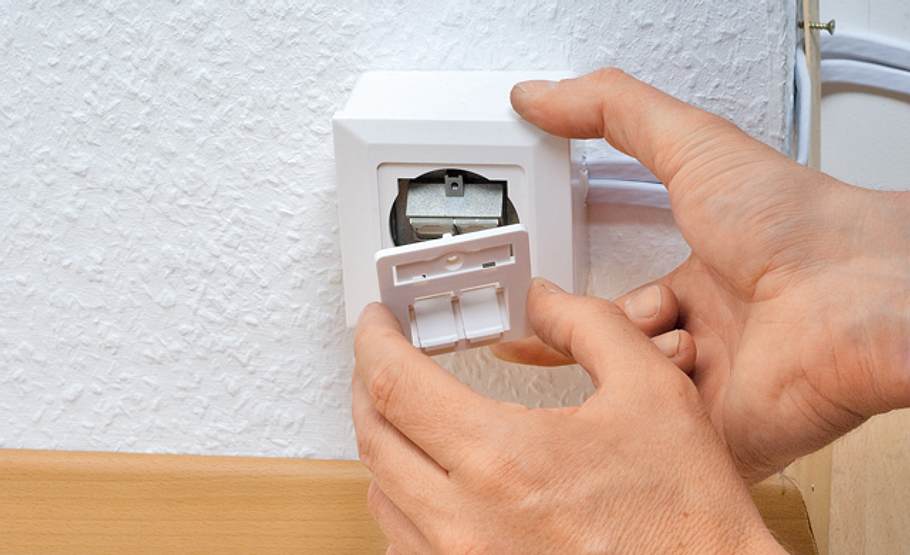

Steckdosenrahmen aufsetzen, Blende einpassen und mit einer zentralen Halteschraube an der Metalldose fixieren.
Netzwerkdose

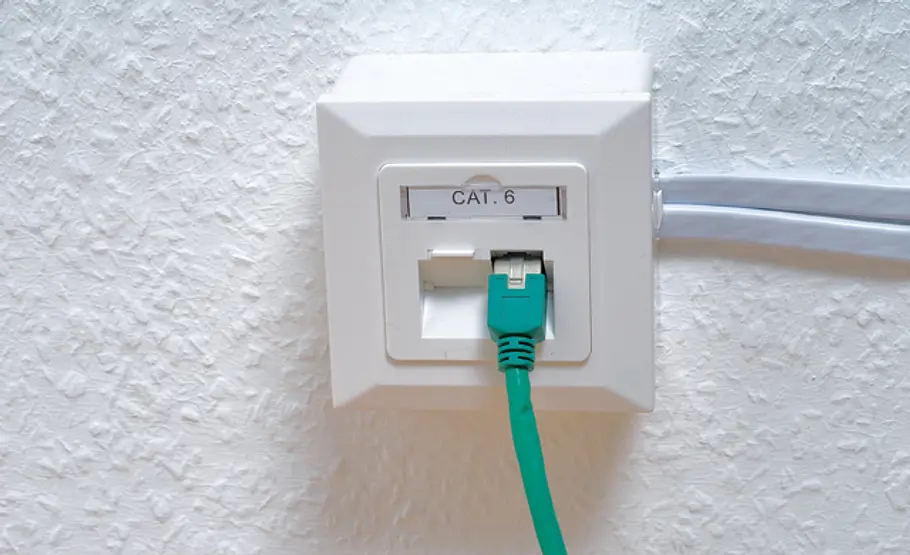

Meist können die Steckdosen einzeln beschriftet werden. Bei diesem Modell sind die Steckplätze mit Klappen verschließbar.
Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.
Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.
Weitere Informationen dazu in unserer Datenschutzerklärung.

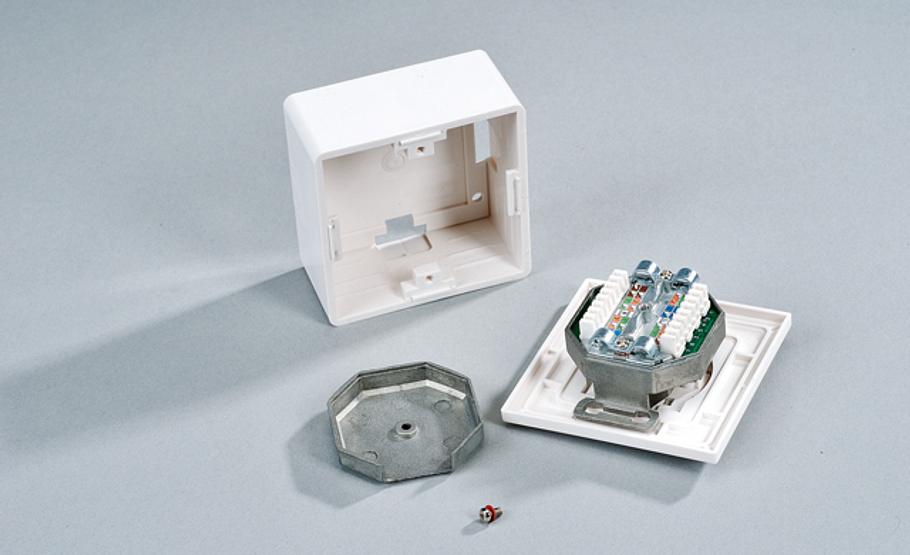

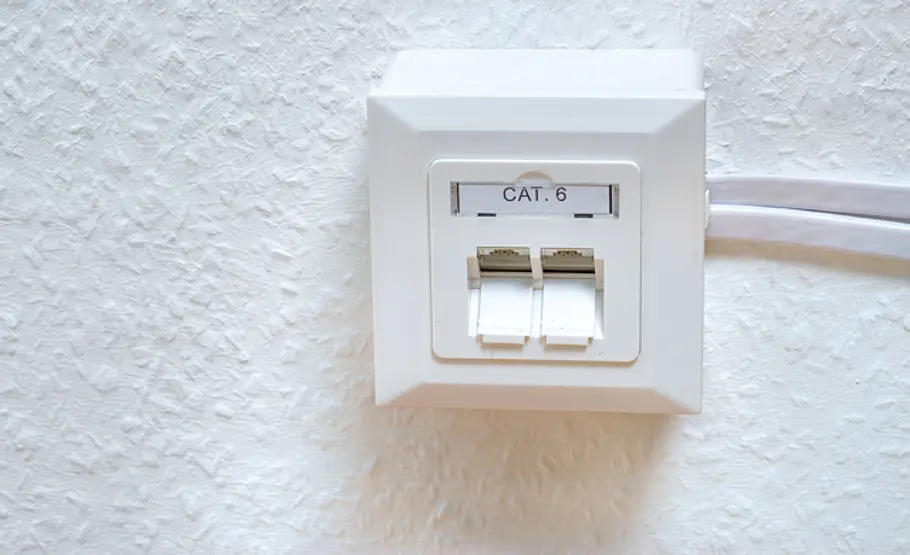

Eine Netzwerkdose, die auch als Patchdose bezeichnet wird, verbindet mittels eines Netzwerkkabels mit einem dazugehörigen RJ-45-Stecker den Router mit dem Internet. Eine Netzwerkdose ist streng genommen eine "Universal-Anschluss-Einheit", die mit "UAE" abgekürzt wird. Es gibt zwei unterschiedliche Varianten von Patchdosen: Die Aufputz-und die Putz-Variante. Die Aufputz-Netzwerkdose ist meist in Weiß erhältlich ist, hat eine hohe Abdeckung und einen hohen Rahmen. Diese Dose ragt über den Putz heraus. Im Gegensatz dazu ragt die Unterputz-Variante nicht aus der Wand hervor, sie wird bei der Renovierung (oder bereits im Rohbau) flächenbündig zur Wandoberfläche eingebaut. Leider brauchen Netzwerkdosen in der Aufputz-Variante viel Platz in der Schalterdose. Auch beim Anschluss ist etwas Geschick gefragt. Deshalb sollen Sie bei der Installation von tiefen Patchdosen unbedingt viel Platz einplanen.
Netzwerkdose anschließen
Der Anschluss einer Netzwerkdose ist eine Aufgabe, die auch ein Hobby-Elektriker bewältigen kann. Geht man Schritt für Schritt nach Anleitung vor, ist der Anschluss schnell und einfach erledigt.
- Zuerst sollten Sie den Dosendeckel entfernen und die Zugentlastungsschraube lösen, sofern Sie Ihre Dose schon an der Wand eingebaut haben.
- Als nächstes können Sie das LAN-Kabel mit einem Messer abisolieren, sodass die geflochtene Abschirmung nach hinten gestülpt werden kann.
- Anschließend können Sie die Abschirmung der Adern – der kleinen bunten Kabel – vorsichtig entfernen.
- Die zusammenhörigen Adernpaare werden anschließend mit zwei Umdrehnungen miteinander verdrillt.
- Im nächsten Schritt wird das LAN-Kabel in die Schelle der Zugentlatung geschoben. Dabei muss das Aderngeflecht fest über den Kabelmantel verbunden sein!
- Anschließend wird die Zugentlastungsklemme angezogen.
- Mit einem Auflegewerkzeug werden nun die Adernpaare in die codierten Klemmem nach einer bestimmtem Norm aufgelegt und anschließend in die Steckklemme fest eingepresst.
- Im nächsten Schritt wird die hintere Abdeckung der Dose befestigt.
- Mit Befestigungsschrauben bringt man die Netwerkdose in die Unterputzdose.
- Zum Schluss wird noch in der Aufputz-Variante die Dosenabdeckung angebracht.
