Holz richtig anreißen
Ob es um den Bau eines Dachstuhls oder eines Möbels geht: Ohne Anreißwerkzeug und den exakten Zuschnitt gelingt der konstruktive Holzbau nicht.
Holz richtig anreißen
Werkzeuge zum Anreißen sind nützlich, (hoffentlich) präzise und manchmal sehr ästhetisch.

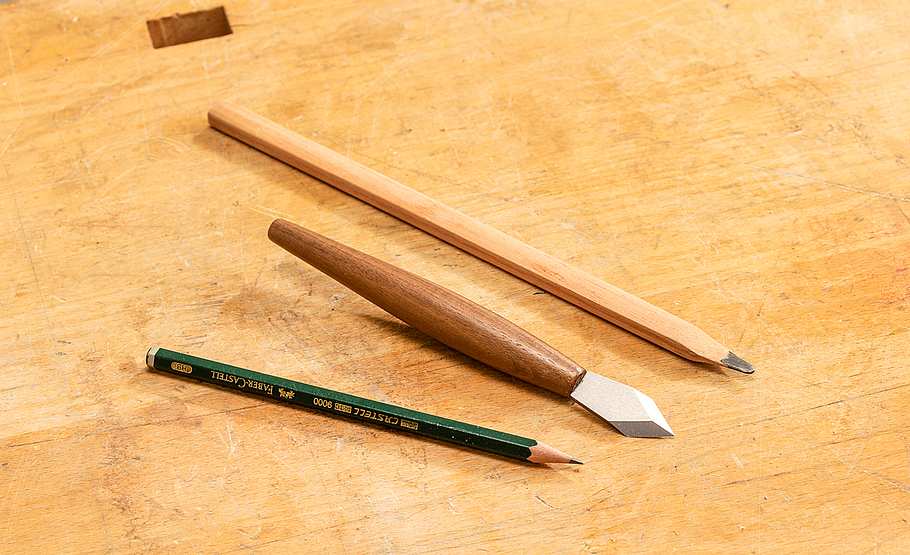

Anreißmesser
Im Vergleich zum Bleistift oder gar Zimmermannsbleistift ist der Riss des Messers mit der prismenförmigen Klinge extrem fein.
Anreißmesser
Das Messer wird wie der Bleistift ziehend verwendet. Anrisse quer zur Holzmaserung sind problemlos, bei Längsrissen müssen ...
Anreißmesser
... Sie darauf achten, an der Führung (hier der Zunge des Winkels) zu bleiben, um nicht dem Maserungsverlauf zu folgen.
Vorstecher
... Sie darauf achten, an der Führung (hier der Zunge des Winkels) zu bleiben, um nicht dem Maserungsverlauf zu folgen.

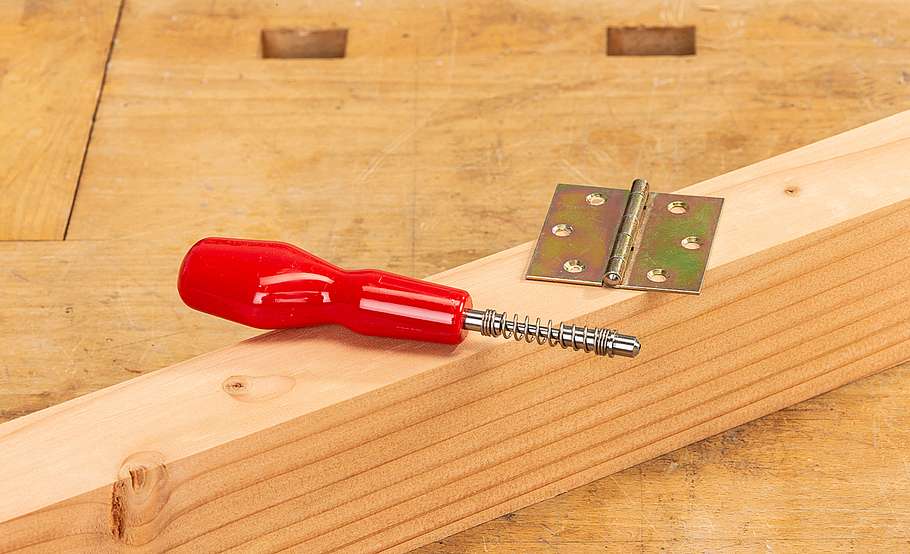

Vorstecher

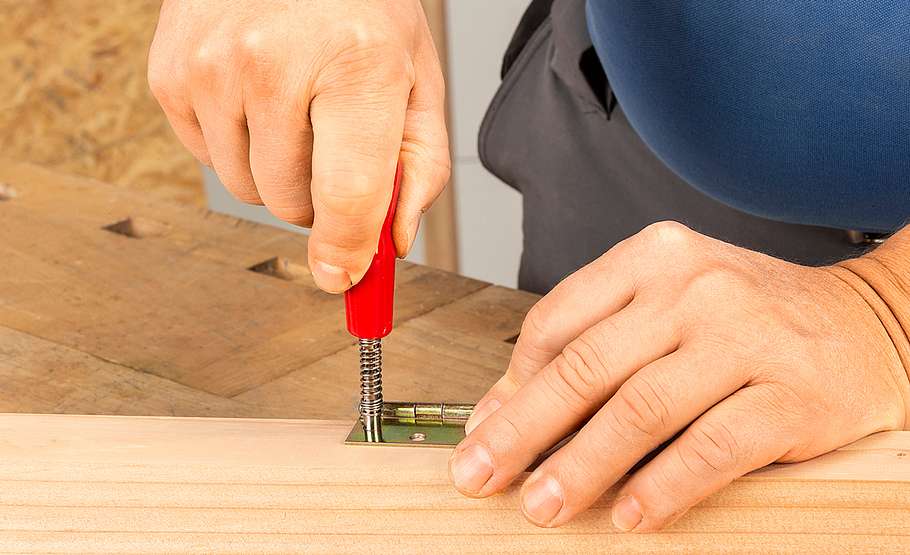

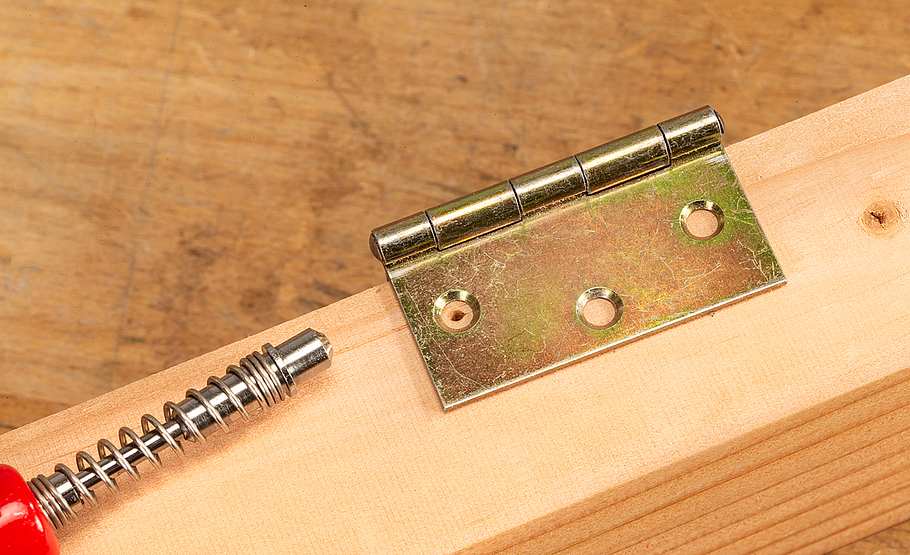

Richten Sie den Beschlag exakt auf dem Bauteil aus. Dann setzen Sie den Zentrumsmarkierer auf die Beschlagsbohrung.
Vorstecher
Durch den konusförmigen Kopf richtet sich der Markierer mittig aus. Der Vorstecher dringt erst bei kräftigem Druck ins Holz ein.

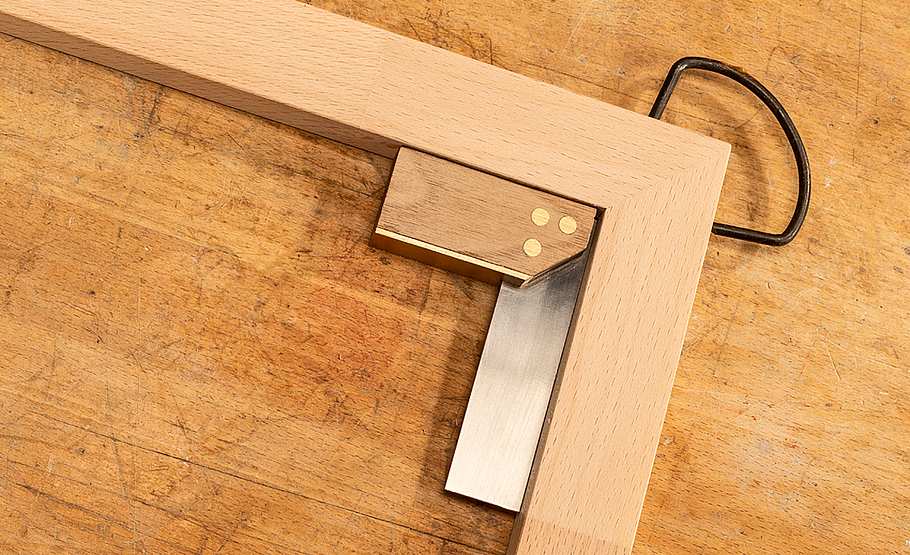

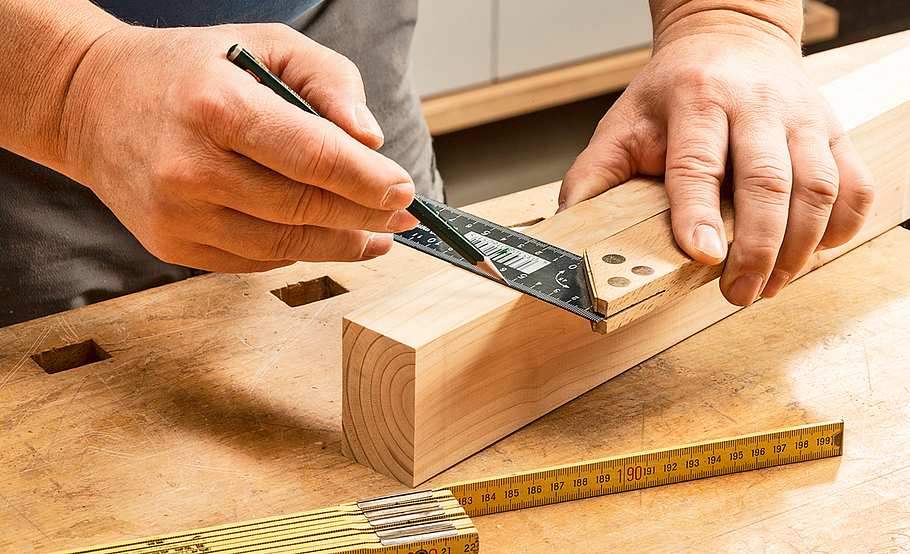

(Mini-)Winkel
Kompakt und exakt: Das Kopfstück ist nur 65 mm lang, die Anrissgenauigkeit des 90°-Winkels liegt bei 0,05 mm auf 100 mm.
(Mini-)Winkel
Der rechte Winkel kann innen oder außen an der Zunge angerissen werden. Das Kopfstück muss fest am Werkstück sitzen.
(Mini-)Winkel
Der 45°-Gehrungswinkel wird am Schrägschnitt des Kopfstücks angelegt. Wegen der kleinen Auflage ist er nur bedingt exakt!

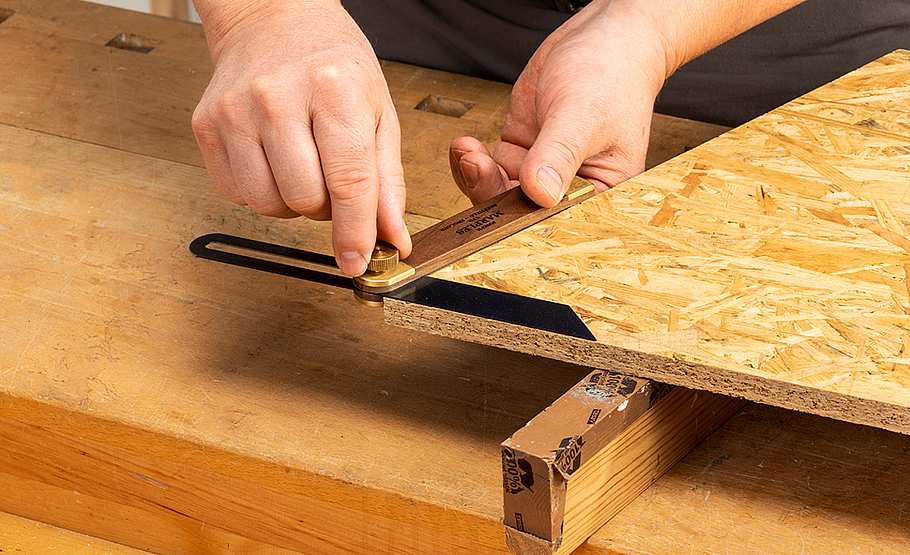

Schmiege
Die Schmiege wird an einen beliebigen Außen- oder Innenwinkel angelegt. Dort arretieren Sie sie. Tipp: Durch Verschieben ...
Schmiege
... im Langloch ergibt sich bei Außenecken auch der Gegenwinkel. Der so eingestellte Winkel kann nun übertragen werden.

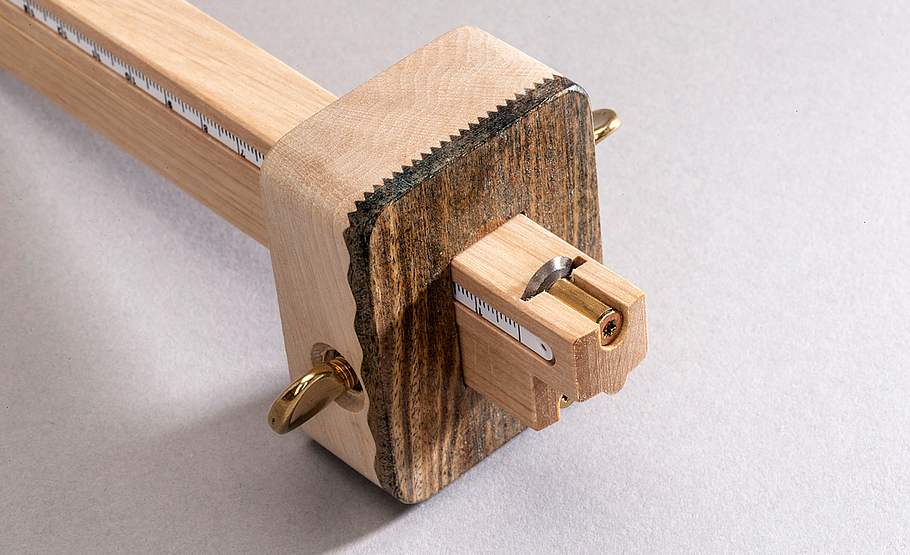

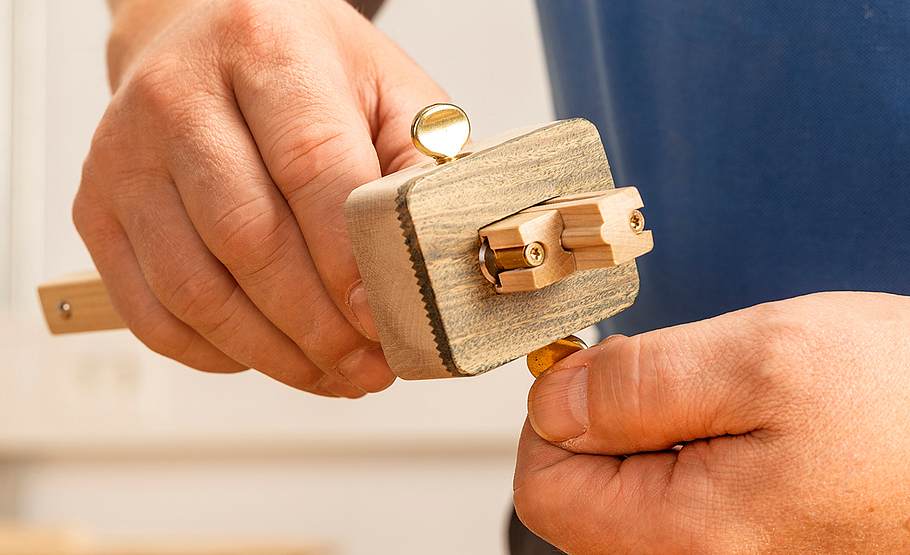

Streichmaß
Details des Ulmia-Doppelstreichmaßes: Die dunkle Hartholzsohle ist verschleißarm, die Scheibenräder sind bei Bedarf austauschbar.

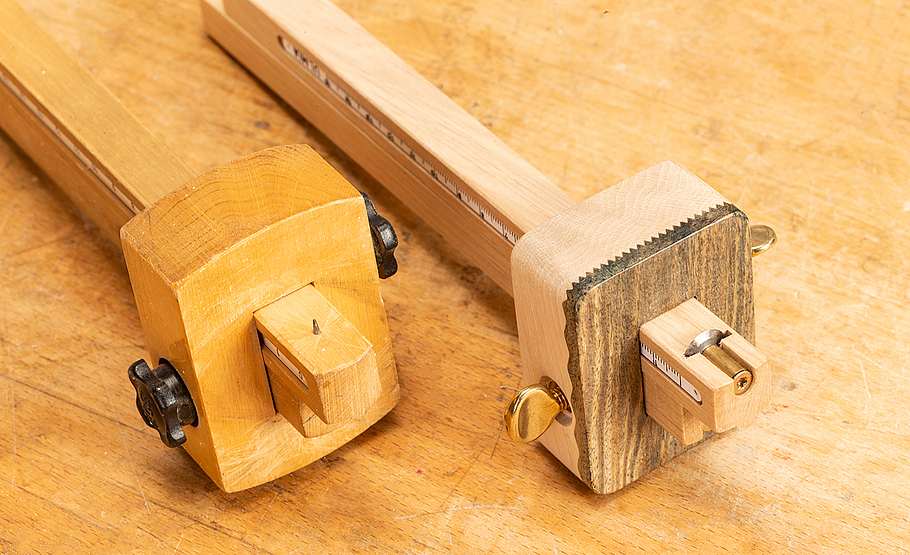

Streichmaß
Im Vergleich dazu links ein einfaches Doppelstreichmaß mit Anreißnadeln und ohne gleitfähige Hartholzauflage.
Streichmaß
Stellen Sie die Anrisstiefe(n) an einem (oder beiden) Schenkel(n) mithilfe der Skalierung( en) ein und arretieren Sie sie.
Streichmaß
Nun führen Sie die Hartholzsohle entlang der Werkstückkante, sodass das Schneidrad einen sauberen Anriss hinterlässt.

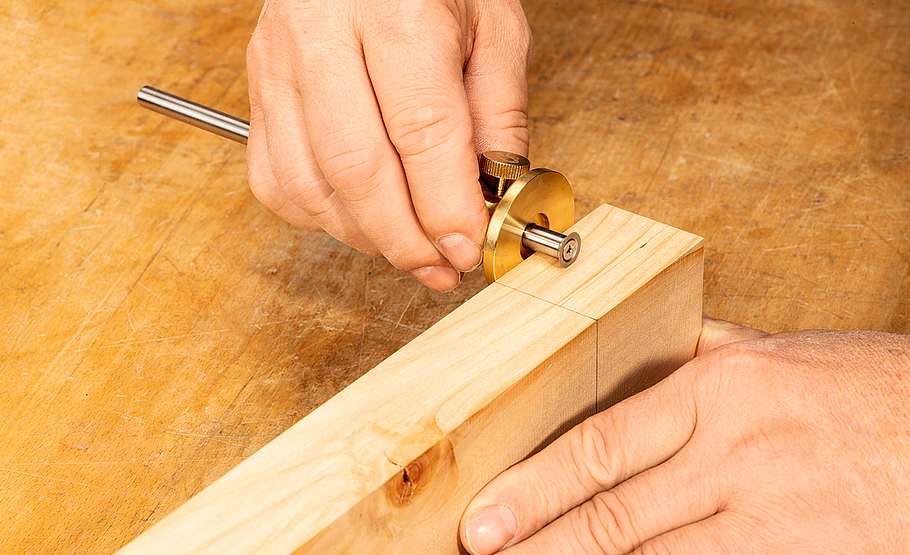

Streichmaß

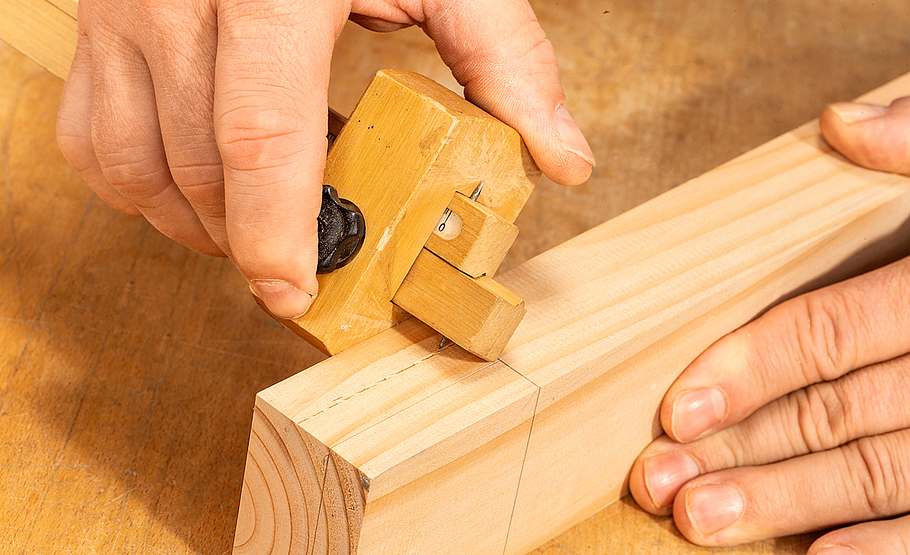

Beim Stangenstreichmaß ist das Prinzip gleich. Das Rad schneidet immer gerade, ungeachtet dem Maserungsverlauf, und ...
Streichmaß
... der Riss ist immer sauber geschnitten – anders als bei dem hier gezeigten Nadel-Streichmaß, bei dem es zu Ausriss kommt.

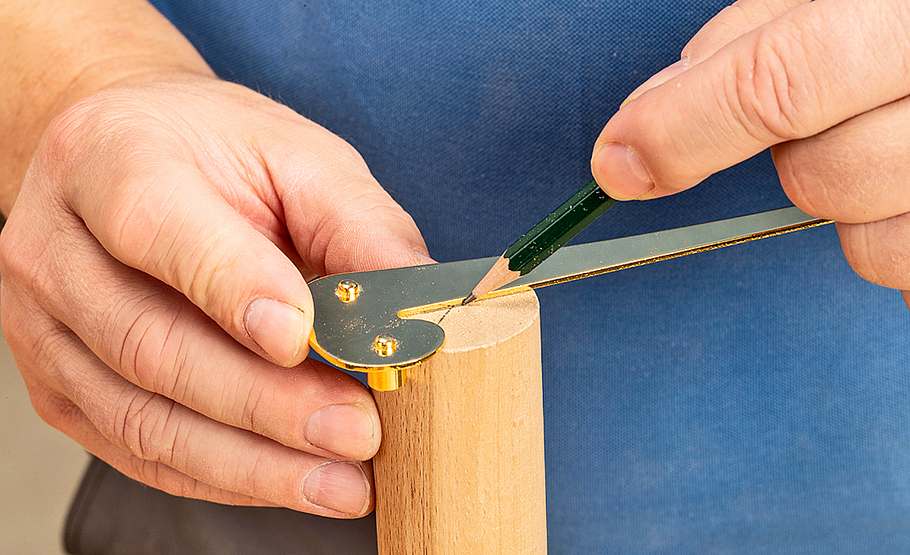

Zentrumsfinder
Der Zentrumsfinder wird mit den beiden Anlegenippeln an einer beliebigen Stelle des Rundmaterials angelegt. Dort wird ...

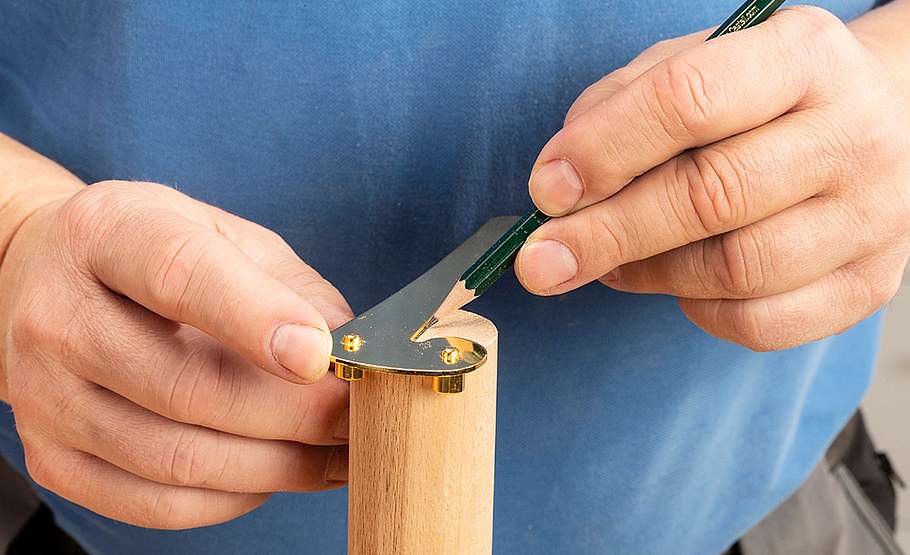

Zentrumsfinder
... die Kreis-Halbierende eingezeichnet. Das wird an anderer Stelle wiederholt. Der Mittelpunkt ist dort, wo sich die beiden ...
Zentrumsfinder
... Kreishalbierenden kreuzen. Dieser Zentrumsfinder ist für Kreisdurchmesser von etwa 20 bis 220 mm geeignet.

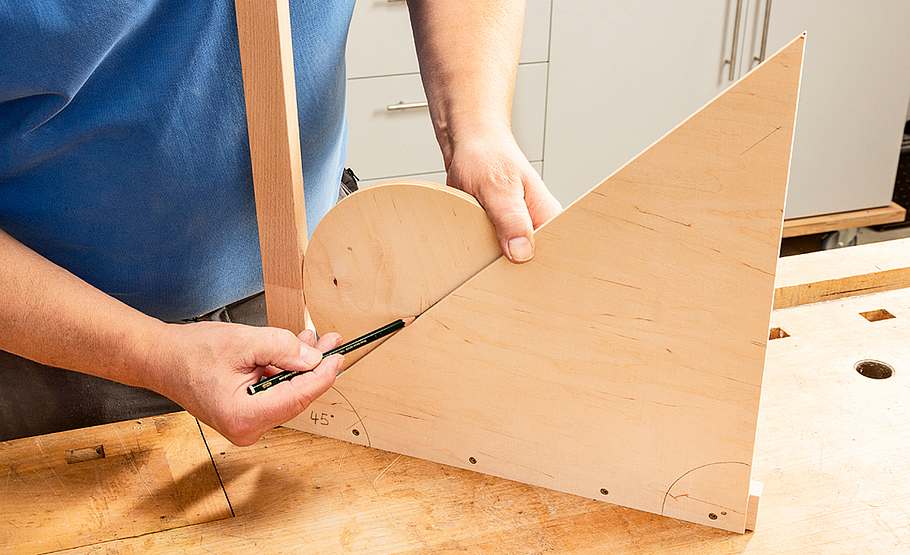

Zentrumsfinder selbst bauen

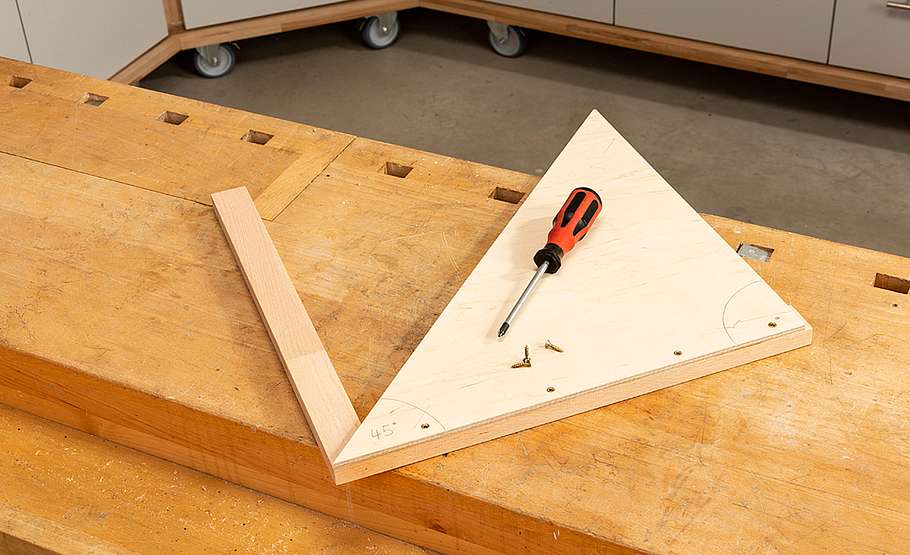

Stellen Sie einen exakt rechtwinkligen Leistenwinkel her: Hierzu verleimen Sie zwei gerade, auf Gehrung geschnittene Leisten.
Zentrumsfinder selbst bauen
Nun schneiden Sie aus Sperrholz ein rechtwinkliges, gleichschenkliges Dreieck zu und schrauben es bündig auf einen Schenkel.
Zentrumsfinder selbst bauen
Das Anreißen erfolgt wieder mit zwei Kreis-Halbierenden an verschiedenen Stellen. Kreuzungspunkt ist der Mittelpunkt.

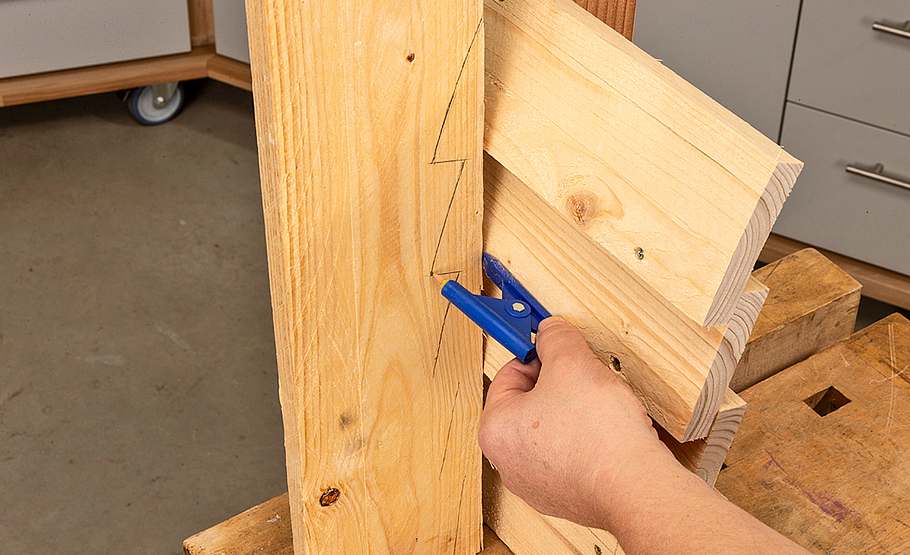

Parallelanreißer

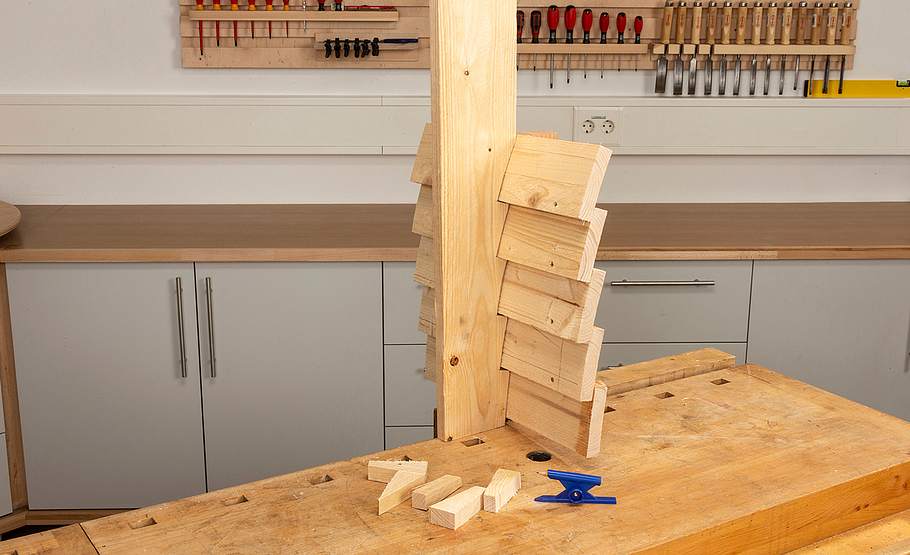

Der Abtast-Schenkel des zirkelartigen Werkzeugs wird einfach entlang der Referenzfläche (hier einer Schuppenschalung) geführt.
Parallelanreißer
Der Konturanriss wird dabei auf das Pass-Bauteil übertragen. Nach dem Zuschnitt fügt es sich wie angegossen. Einfach clever: Ohne dieses Hilfsmittel wäre der Anriss eines solchen Bauteils schwierig!

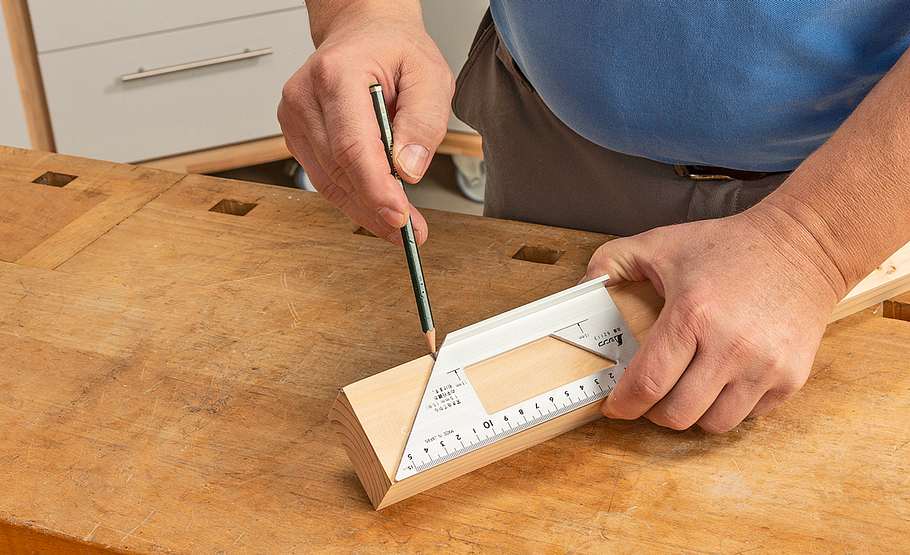

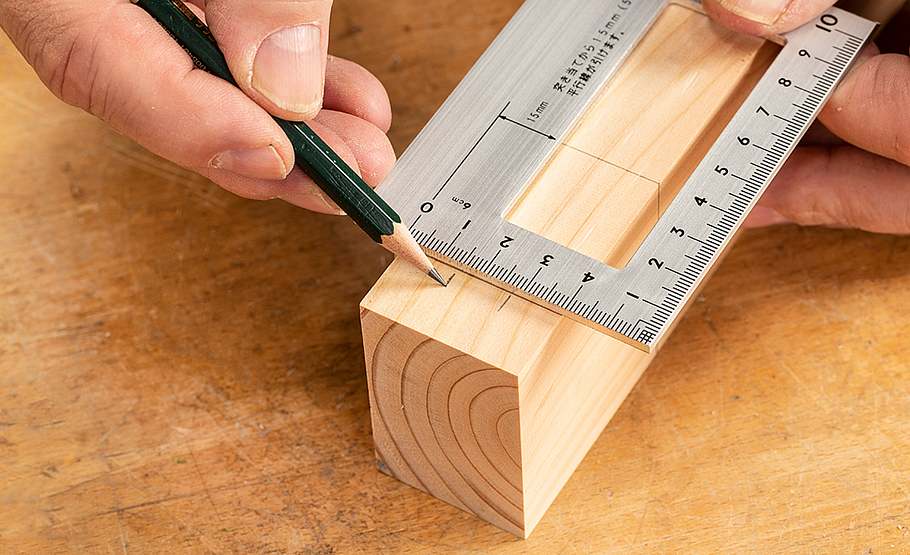

3-D-Gehrungswinkel

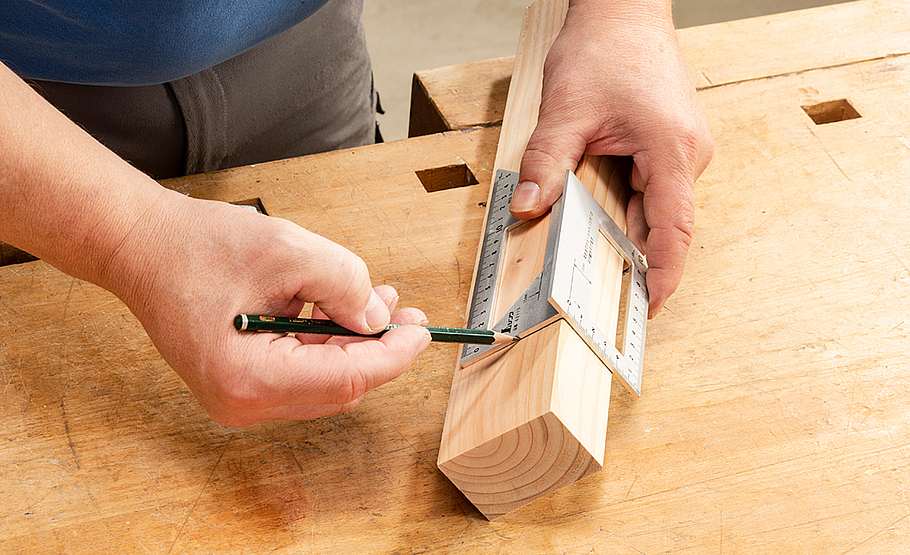

Auf Rahmenhölzern können bei einfachem Anlegen rechtwinklige Linien auf zwei Seiten des Bauteils angerissen werden.
3-D-Gehrungswinkel
Außerdem sind exakte 45°-Markierungen (ebenfalls beidseits einer Kante) möglich.
3-D-Gehrungswinkel
Mit der tiefgeätzten Skalierung sind weitere millimetergenaue Einteilungen auf der Fläche möglich.
3-D-Gehrungswinkel
Außerdem lassen sich Parallelverschiebungen durch den Fensterausschnitt innerhalb des 3-D-Winkels einfach realisieren.

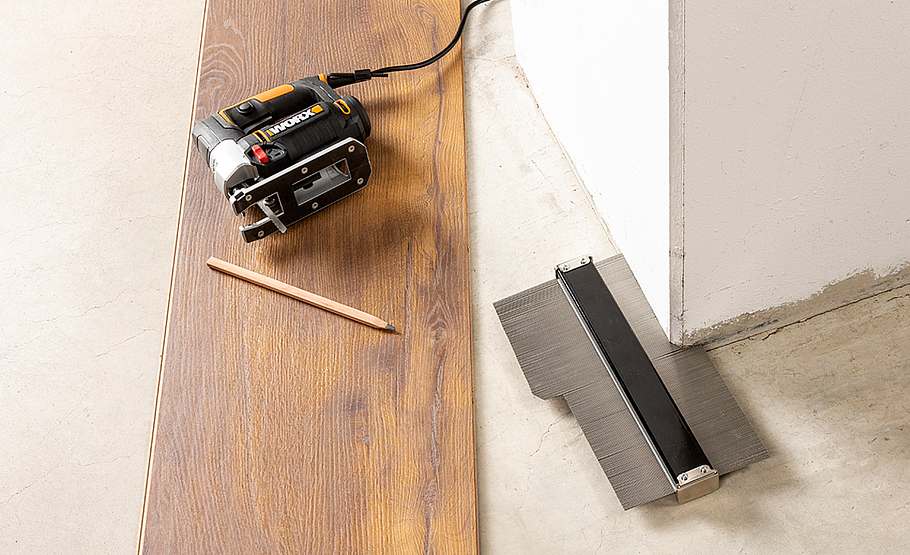

Konturschablone

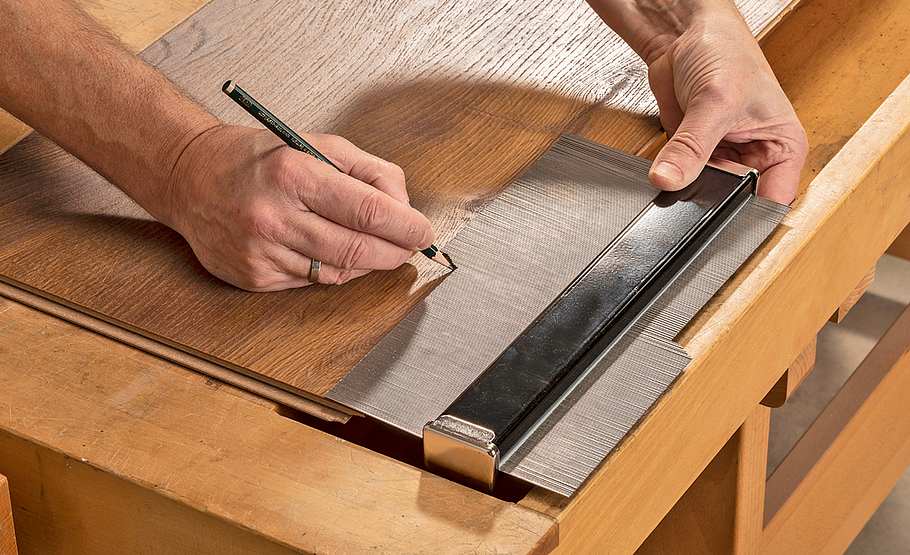

Ob beim Drechseln oder beim Bodenverlegen: Die Konturschablone wird einfach senkrecht (vorsichtig, wegen der feinen ...
Konturschablone
... Nadeln!) gegen das Referenzobjekt gedrückt. Die Kontur kann dann übertragen oder zum Überprüfen genutzt werden.
Gut gemessen ist halb gebaut. Doch ein guter Plan kann nur dann erfolgreich in die Tat umgesetzt werden, wenn die Bauteile auch sauber zugeschnitten wurden. Der genaue Zuschnitt ist wiederum nur dann möglich, wenn auch der Anriss mit dem Anreißwerkzeug exakt erfolgte. Neben den Standard-Anreißwerkzeugen gibt es auch weniger bekannte oder sehr spezielle Hilfsmittel die z. B. vorwiegend Drechsler nutzen. Wir zeigen im folgenden Anreißwerkzeug und Hilfsmittel für die Holzbearbeitung.
Diese Anreißwerkzeuge gibt es
Während es bei einem Dachstuhl nicht auf den Millimeter ankommt – der Riss eines Zimmermannsbleistifts ist hier noch immer fein genug –, sieht das beim Möbelbau ganz anders aus. Bei einer Zinkenverbindung kann der Bruchteil eines Millimeters darüber entscheiden, ob sich das Bauteil fügen lässt oder nicht.

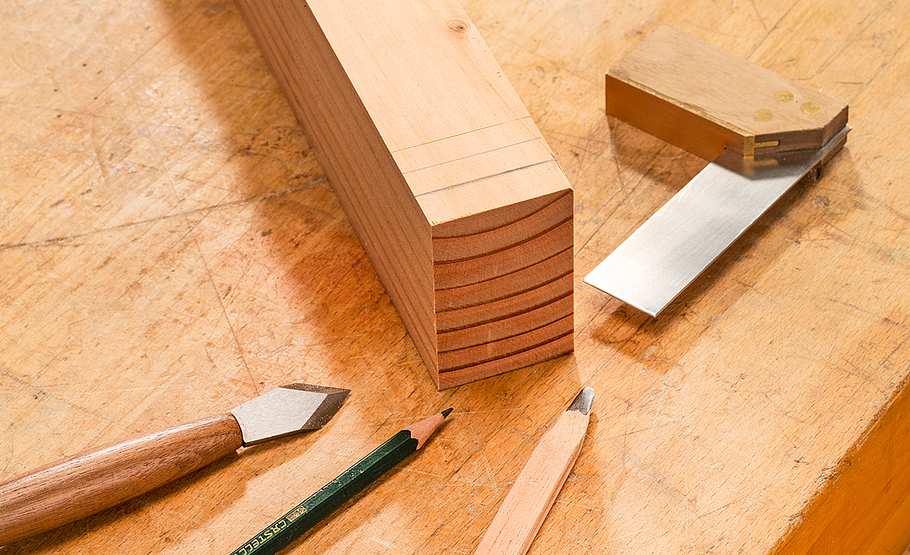

In diesem Zusammenhang wird gerne vom „halben Strich“ gesprochen. Er bedeutet nichts anderes, als dass jeder noch so feine Strich eine gewisse Breite besitzt und beim Zuschnitt das Ziel darin besteht, nur bis zu dessen Mitte zu schneiden. Aus diesem Grund gilt: Je feiner der Anriss ist, desto exakter kann man schneiden. Daher schwören gewissenhafte Tischler auf Anreißmesser, die nur einen extrem schmalen Riss (eigentlich muss es hier Schnitt heißen) hinterlassen und zudem durch das Durchtrennen der oberen Holzfasern den Ausriss des Holzes reduzieren. Wir zeigen hier die richtige Nutzung der Basis-Anreißwerkzeuge für den Möbelbau.
Übrigens: Auch eine Frässchablone erleichtert das Fräsen von Zinken und Schwalbenschwänzen: Das Video zeigt, wie man eine Frässchablone selbst baut.
Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.
Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.
Weitere Informationen dazu in unserer Datenschutzerklärung.

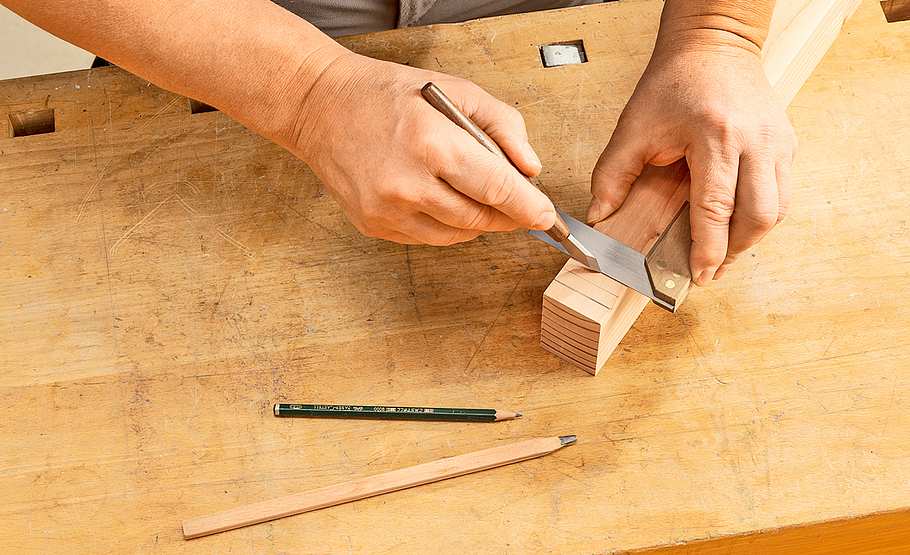

Holz schneiden mit Anreißmesser
Während Bleistifte schon beim Ansetzen abnutzen und breiter werden, schneidet das für Rechts- und Linkshänder geeignete Hattori-Anreißmesser konstant sauber.
Vorstecher: Löcher in Holz stechen
Der Zentrumsmarkierer sorgt mit dem "Eierstecher-Prinzip" dafür, dass Schrauben stets in der Mitte der Beschlagsbohrung eingedreht werden.

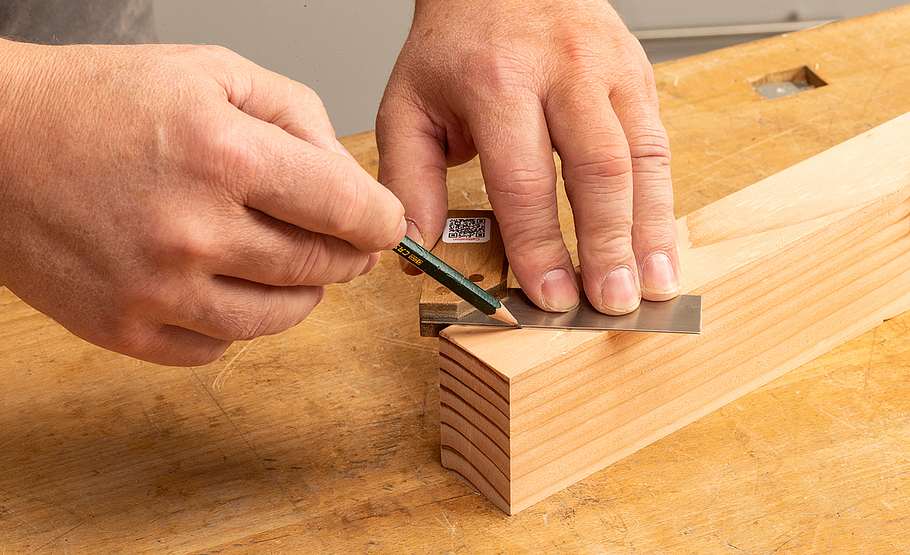

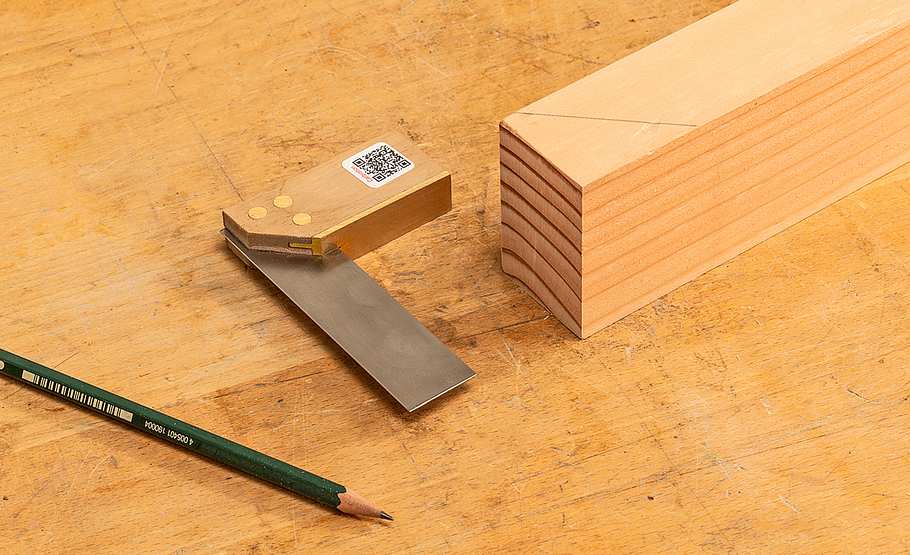

Genaue Anrisse mit dem Mini-Winkel
Der edle Mini-Winkel aus Nussbaumholz mit Messinganlage und 105 mm langer Edelstahlzunge sorgt für sehr genaue 90°- und 45°-Anrisse.

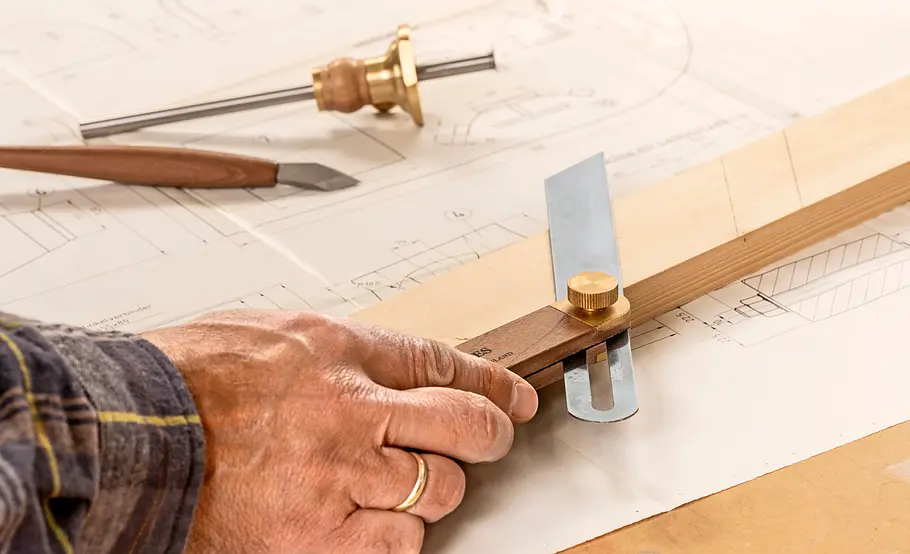

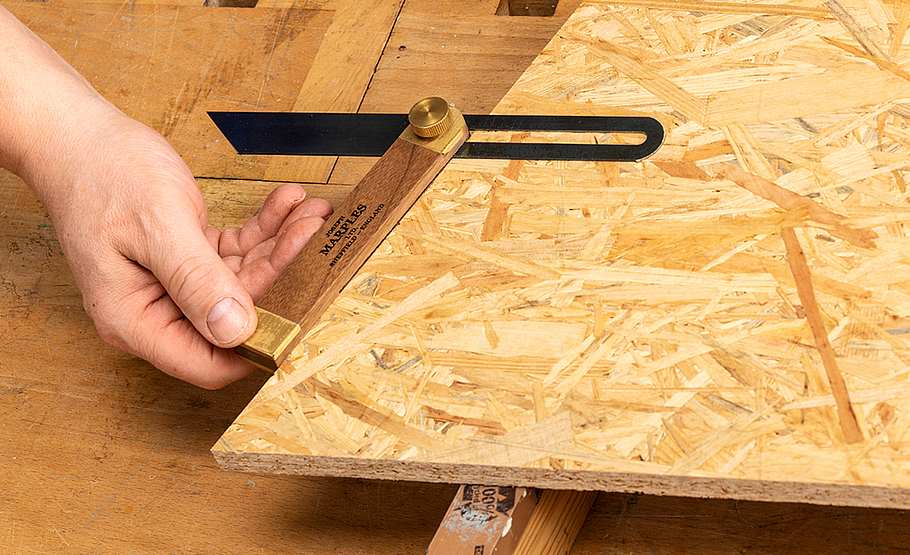

Schmiege: Winkel übertragen
Die Englische Schmiege wird mit einer Messing-Rändelschraube arretiert. Mit ihr lassen sich Winkel abnehmen und übertragen.
Parallelanrisse mit dem Streichmaß
Streichmaße dienen dem Parallelanriss. So lassen sich einfach (halbe) Materialstärken zum Verschrauben oder Dübeln anreißen. Beim Ulmia-Doppelstreichmaß aus Weißbuche gibt es zwei einstellbare, skalierte Schenkel mit Scheibenrädern; das englische Dictum-Stangenstreichmaß besitzt ein Kopf-Schneidrad und eine tiefgeätzte Skala.
Anreißwerkzeug: Hilfsmittel zum Drechseln
Jetzt geht es um solche Werkzeuge, die nicht so bekannt sind und die meist für spezialisierte Aufgaben (z.B. dem Drechseln) verwendet werden. Doch wir zeigen auch Nützliches für den klassischen Möbelbau.

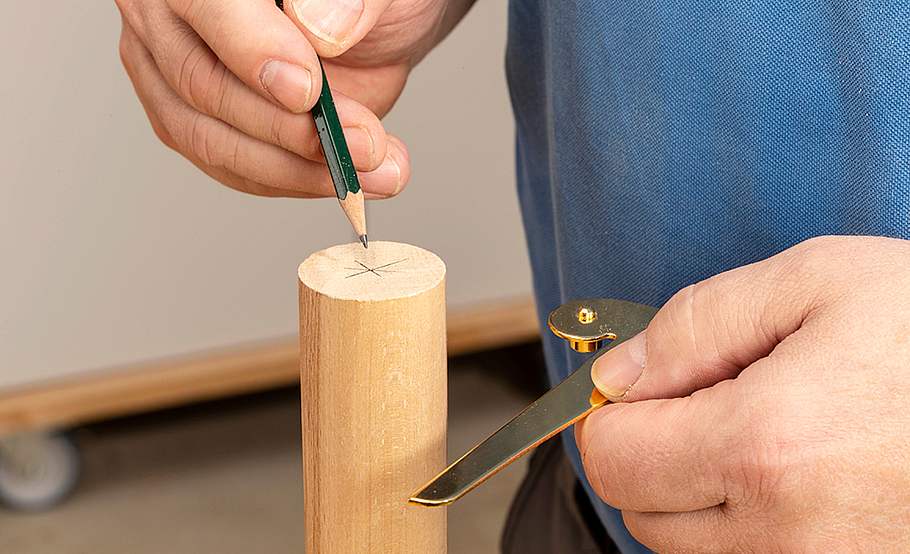

Mittelpunkt markieren: Zentrumsfinder
Der Zentrumsfinder ist ein einfaches Anreißwerkzeug, um den Mittelpunkt von runden Bauteilen zu markieren. Er ist beim Holzdrehen ebenfalls unverzichtbar. Damit können Sie auch bei größeren Durchmessern den Mittelpunkt durch einfaches (in Wirklichkeit ist es zweifaches) Anlegen an das Werkstück ermitteln, ohne diesen aufwendig konstruieren zu müssen. Und ein Drechsler weiß: Je genauer der Mittelpunkt bestimmt wird, desto größer ist der maximal mögliche Durchmesser!
Zentrumsfinder selbst bauen
Möchten Sie bei größeren Rundbauteilen den Mittelpunkt anreißen, können Sie einen Zentrumsfinder sehr einfach auch selbst bauen. Deshalb haben wir auch gleich eine kurze Bauanleitung für die Herstellung eines solchen Werkzeugs produziert. Diese finden Sie in der Bildergalerie oben >>
Streckenteiler: Gleichmäßig teilen

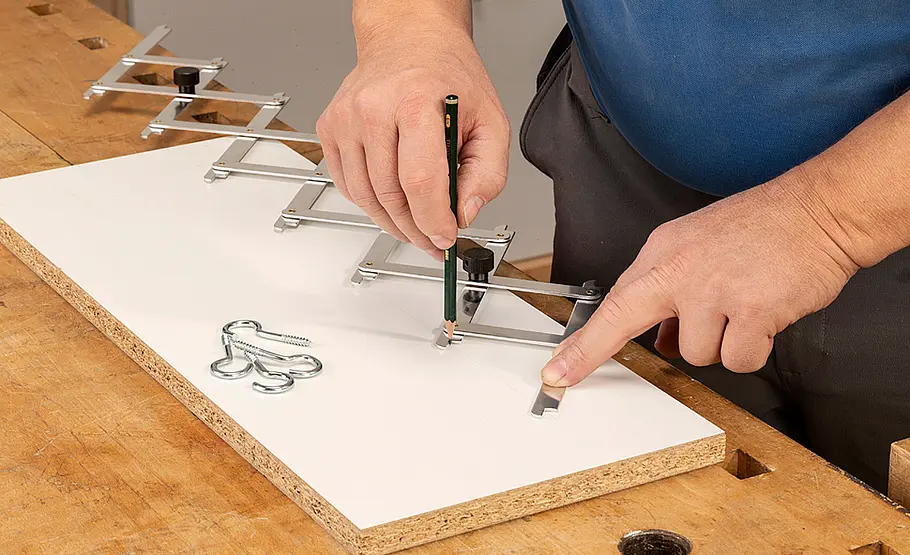

Mit dem Streckenteiler lassen sich Strecken in bis zu sieben gleiche Teile zerlegen. Der geziegte ist sogar bis zu 600 mm ausziehbar. So ist der Streckenteiler ideal für die einfache, gleichmäßige Aufteilung von Haken oder Knöpfen an Garderoben.
Parallelanreißer für Passungen
Das unscheinbare Kunststoffteil ist ideal für das Anreißen von Passungen, Futtern usw.

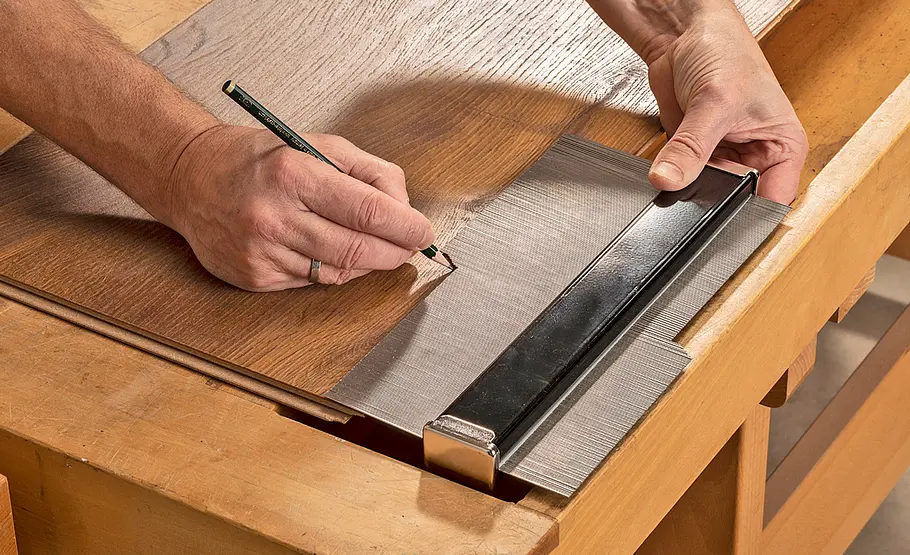

Schablone für Konturen
Der Feinnadel-Abtaster ist rund 300 mm lang und hat eine Abtasttiefe von 105 mm. Die Konturschablone wird häufig von Drechslern zum Abnehmen einer vorhandenen Drechselkontur verwendet.

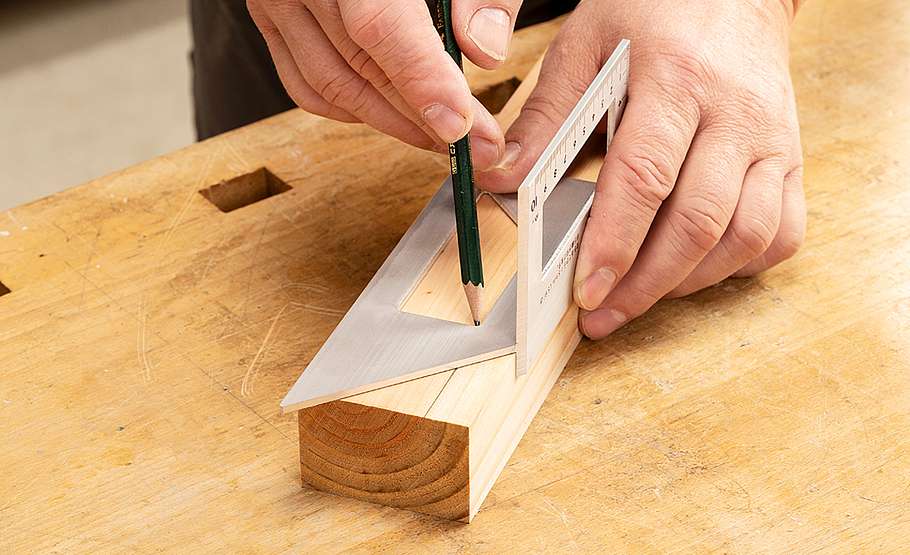

Vielseitiger 3-D-Gehrungswinkel
Der Shinwa-Winkel aus eloxiertem, Aluminium ist sehr vielseitig. Der japanische 3-D-Winkel ist für viele Arbeiten an Rahmenprofilen besser geeignet als der Schreinerwinkel, da man mit ihm auf zwei Ebenen gleichzeitig anreißen kann.

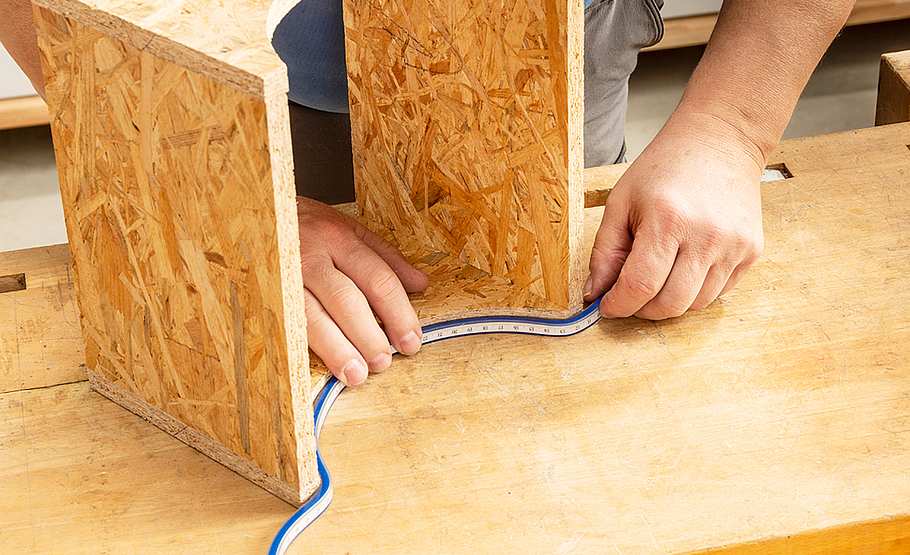

Mit flexiblen Kurvenlineal Kurven abformen und übertragen
Das Kurvenlineal besteht aus Vinyl mit einem Kern, der (einmal gebogen) seine Form relativ stabil behält. So können Sie Kurven abformen und übertragen.
