Kinder-Spielturm mit Rutsche selber bauen

Spielturm mit Rutsche

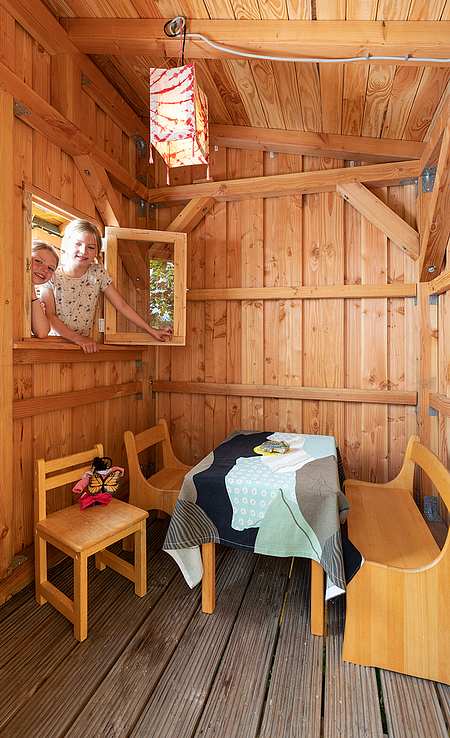

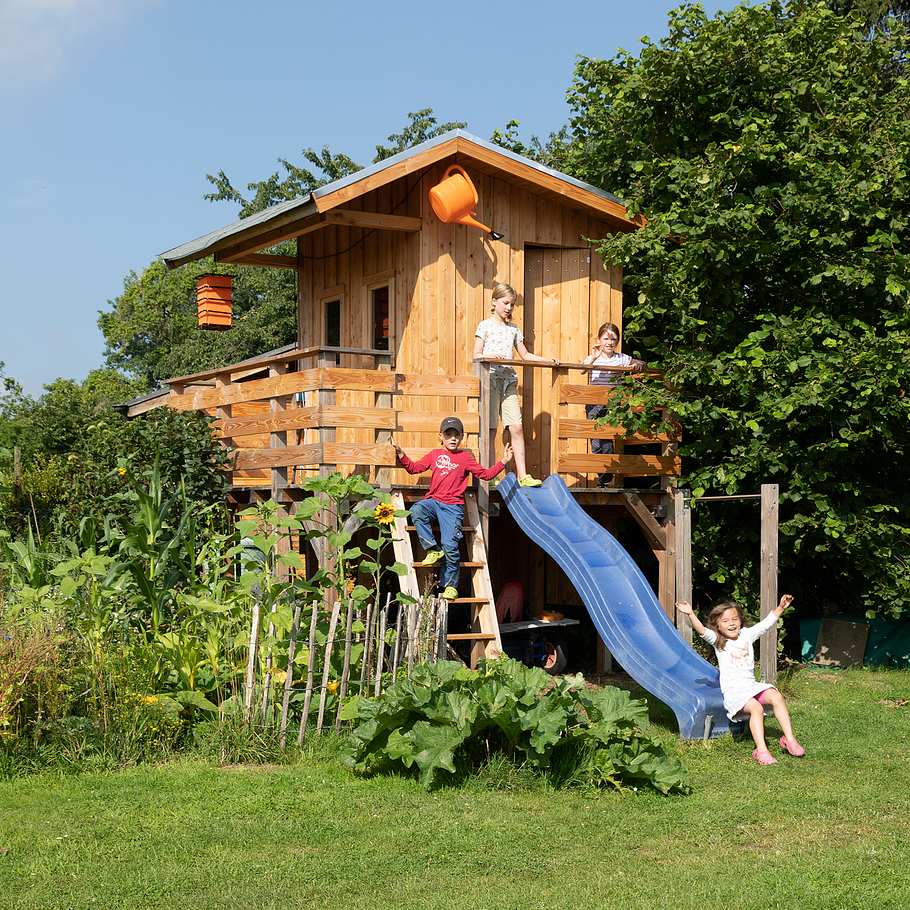

Das geräumige Spielhaus in luftiger Höhe wird schnell zum Kinderparadies: Mit der Rutsche ist der Spielturm aus Holz der Sehnsuchtsort aller Kinder der Nachbarschaft!

Spielturm mit Rutsche

Die Douglasienbalken lassen sich mit einer größeren Kapp- und Gehrungssäge auf Maß schneiden. Beachten Sie die verschiedenen Längen der Stützen!

Spielturm mit Rutsche

Bei der Unterkonstruktion werden die Querträger mit den Stützen verschraubt. Markieren Sie die Lage der Querträger.

Spielturm mit Rutsche

Hier liegen sie 90 mm unter dem Ende der Stützen, da auf die Querträger weitere Balken montiert werden!

Spielturm mit Rutsche

Querträger und Balken werden mit jeweils zwei durchgehenden Schlossschrauben verbunden. Markieren Sie auf der Diagonalen die Bohrlöcher.

Spielturm mit Rutsche

Richten Sie die Balken rechtwinklig aus. Dann durchbohren Sie den oberen Balken bis in den unteren hinein.

Spielturm mit Rutsche

Verwenden Sie einen Bohrständer! An den Markierungen des unteren Balkens setzen Sie den Bohrer erneut an und durchbohren ihn.

Spielturm mit Rutsche

Am unteren Ende der Stützen markieren Sie die Bohrungen für die H-Bodenanker. Wir haben überall eine Dielenstärke Luft zwischen Querstrebe und Balkenende gelassen.

Spielturm mit Rutsche

Nach dem Bohren werden die Anker mit Sechskantschrauben (vor Ort) befestigt.

Spielturm mit Rutsche

Zur Stabilisierung der Konstruktion werden Diagonalstreben zwischen den Eckstützen und den Querträgern benötigt.Mit der Kappsäge schneiden Sie acht Diagonalstreben für das Untergestell zu.

Spielturm mit Rutsche

Um die Bohrungen präzise in die Diagonalstützen setzen zu können, stellen Sie eine Bohrschablone her. Hierzu einen Balken im 45°-Winkel aufschneiden.

Spielturm mit Rutsche

Markieren Sie auf der Diagonalstrebe die optimale Schraubenposition auf der Mitte der 45°-Schnittfläche und ...

Spielturm mit Rutsche

... winkeln Sie den Anriss auf die Seiten. Diesen Anriss wiederum auf das Schablonenholz verlängern.

Spielturm mit Rutsche

Winkeln Sie den Anriss auf die spitze Schablonenholz-Fläche. Der Bohrpunkt des Forstnerbohrers (im Durchmesser der Unterlegscheibe zzgl. 5 mm) liegt mitten auf diesem Anriss.

Spielturm mit Rutsche

Jetzt werden die beiden Schablonenteile mit Laschen verschraubt.

Spielturm mit Rutsche

Zunächst auf einer Seite (so, dass die Diagonalstreben mit etwas Luft hineinpassen), dann auch auf der zweiten Seite.

Spielturm mit Rutsche

Die Bohrschablone ist fertig und kann nun verwendet werden. Hierzu werden die Diagonalstreben mit einem Ende eingesteckt.

Spielturm mit Rutsche

Dann senkrecht durch das Schablonenloch mit dem Forstnerbohrer anbohren. Sie dürfen die Streben nicht zu tief anbohren!

Spielturm mit Rutsche

Die Durchgangsbohrung für die Schraube erfolgt dann mit einem Spiralbohrer. Nur eine Seite der Streben wird so gebohrt!

Spielturm mit Rutsche

Nun können die einzelnen Bauteile probeweise montiert werden: Zunächst die Stützen mit den Querträgern verschrauben.

Spielturm mit Rutsche

Rechtwinklig ausrichten, dann die Diagonalstützen anlegen, bohren und verschrauben. Dabei ist nur je eine Schraube nötig.

Spielturm mit Rutsche

Hier sehen Sie nun die Ansicht des traufseitigen Untergestells mit vier Stützen undhochgezogenen Geländer-Balken ...

Spielturm mit Rutsche

... und die Ansicht des mittleren bzw. hinteren Untergestell-Bauteils. Die Ecke, in der das Spielhaus steht, benötigt keine Geländerpfosten.Das erste Bauteil einmal, dieses hier zweimal bauen. Das Untergestell des Spielturm aus Holz besitzt somit 12 Stützen.

Spielturm mit Rutsche

Auch die Rahmenkonstruktion des Spielhaus-Aufsatzes können Sie nun vorbereiten. Die Balken mit Winkeln und Diagonalstreben verbinden.Wichtig: Beim Haus müssen die Diagonalstreben auf beiden Seiten in der gezeigten Schablone gebohrt werden!

Spielturm mit Rutsche

Hier die hintere Seite des Hauses (gegenüber der Tür). Der auskragende Balken trägt das Schleppdach über der Terrasse.

Spielturm mit Rutsche

Hier die Front mit der Eingangstür und dem zweiten Dachträger.

Spielturm mit Rutsche

Dieses dritte Bauteil wird wieder zweimal benötigt und bildet die Seitenwände, die Front und Rückseite miteinander verbinden.

Spielturm mit Rutsche

Dieses mit Winkeln verbundene Bauteil wird später auf die an der Veranda liegende Seitenwand geschraubt und bildet den Dachfirst.

Spielturm mit Rutsche

Nun können Sie die Dachsparren herstellen. Insgesamt sind es acht, vier auf jeder Seite. Die Ausschnitte sauber anreißen!Praxistipp: Sie können die Zuschnitte mit einer Handsäge oder einer neigbaren Kapp-/Zugsäge herstellen.

Spielturm mit Rutsche

Am First liegen die Balken halb auf, die Stirnflächen stoßen gegeneinander. Traufseits stehen die Balken über.

Spielturm mit Rutsche

Der letzte Werkstatt-Akt, bevor es nach draußen geht, ist der Bau der Stiege. Die beiden steil stehenden Wangen bestehen ebenfalls aus Douglasienbalken.Praxistipp: Beachten Sie abschüssiges Gelände, das ein Anpassen der Treppenlänge erfordern könnte!

Spielturm mit Rutsche

Reißen Sie die Treppenstufen an und schneiden Sie die Balken mit der Gestell-Gehrungssäge ein.

Spielturm mit Rutsche

Den Zwischenraum stemmen Sie sauber mit einem scharfen Stechbeitel aus. Unsere Stufen bestehen aus 28-mm-Riffeldielen.

Spielturm mit Rutsche

Anschließend schneiden Sie bei den Treppenholmen den Ansatz zum Haus sowie die Aufstellfläche zum Boden zu.

Spielturm mit Rutsche

Nun längen Sie die Riffeldielen ab, die ebenfalls aus Douglasienholz bestehen.

Spielturm mit Rutsche

Die Dielen werden mit wasserfestem Konstruktionsklebstoff eingeklebt und zusätzlich von außen festgeschraubt. Vorbohren!

Spielturm mit Rutsche

Heben Sie die etwa 40-x-40-cm großen Löcher rund 80 cm tief gemäß Fundamentplan aus. Unten etwa 20 cm Kies einbringen.

Spielturm mit Rutsche

Anschließend montieren Sie zunächst die drei Grundelemente und schrauben unten die H-Pfostenanker fest.

Spielturm mit Rutsche

Richten Sie die Elemente senkrecht mit Stützen über den Fundamentlöchern aus. Achten Sie auf die Höhe der Pfostenanker.

Spielturm mit Rutsche

Verschrauben Sie dann die drei Bauteile durch die Montage der Boden-Auflager und der Diagonalstreben miteinander.

Spielturm mit Rutsche

Nun geht es an die Feinjustierung: Hierzu ggf. Schalbretter hilfsweise zum Aufbocken bodennah gegen die Stützen schrauben.

Spielturm mit Rutsche

Steht alles gerade (mit Winkel und Wasserwaage prüfen), kann der Estrichbeton angemischt werden:Ein 25-kg-Sack Estrichbeton ergibt etwa 12,5 Liter Flüssigbeton. Sie benötigen pro Loch etwa 6 bis 7 Sack Beton, insgesamt also fast einen Kubikmeter!

Spielturm mit Rutsche

Zuerst Wasser, dann den Beton (hier: Baumit Garten- und Landschaftsbeton) in die Mörtelwanne geben und gründlich vermischen.

Spielturm mit Rutsche

Beton in die Fundamentlöcher geben und durch Stochern/Stampfen verdichten. Oben noch etwas Platz für Erde oder Grassode lassen.

Spielturm mit Rutsche

Nach einigen Tagen ist das Untergestell belastbar. Die Auflagerbalken können nun mit den Terrassendielen beplankt werden.

Spielturm mit Rutsche

Längen Sie die Dielen ab und klinken sie für die Geländerbalken aus. Dann auflegen und mit Terrassenschrauben befestigen.

Spielturm mit Rutsche

Ggf. vorbohren und senken! Die folgenden Dielen mit etwa 8 mm Luft verlegen. Hier helfen Distanzhölzer.

Spielturm mit Rutsche

Auf diese Weise die gesamte Fläche mit den Douglasie-Riffeldielen belegen.

Spielturm mit Rutsche

Weiter geht es mit dem Spielhaus: Stellen Sie die Bauteile bündig in der hinteren Ecke beginnend auf. Provisorisch abstützen!

Spielturm mit Rutsche

Verschrauben Sie nun die vier Wandelemente über Winkel und Diagonalstreben und bauen so das Hausgerüst auf.

Spielturm mit Rutsche

Es folgt die Montage von Firstelement und Traufbalken. Anschließend die Sparren auflegen und mit langen Schrauben befestigen.

Spielturm mit Rutsche

Um das Haus sicher mit der Unterkonstruktion zu verbinden, bohren Sie durch die unteren Rahmenhölzer Löcher ...

Spielturm mit Rutsche

... für die Gewindestangen mit einem Schalungsbohrer. Die Gewindestangen mit Karosseriescheiben und Muttern verschrauben und anschließend mit einem Winkelschleifer mit Trennscheibe kürzen.

Spielturm mit Rutsche

So sieht die Befestigung von unten aus.

Spielturm mit Rutsche

Das Skelett steht. Achten Sie darauf, dass keine Gewindestangen oder Bolzen überstehen, an denen Kinder sich verletzen können. Bis auf die Stiege sind nun alle vorbereiteten Elemente zum Stelzen-Spielhaus aus Holz montiert.

Spielturm mit Rutsche

Die Dachflächen werden jeweils vom Giebel in Richtung Traufe mit Rauspund-Brettern (Nut-Feder-Bretter) geschlossen.

Spielturm mit Rutsche

Anschließend das Dach mit Dachpappe decken. Ggf. kann hierauf später eine Dachschweißbahn aufgebracht werden.

Spielturm mit Rutsche

Bevor das Haus verschalt wird, werden 45-x-70-mm-Unterkonstruktionshölzer mit Winkeln zwischen den Balken befestigt.

Spielturm mit Rutsche

Dann erfolgt rundum die senkrechte Boden-Deckel-Schalung. Die 18-mm-Glattkantbretter vermitteln und verschrauben.

Spielturm mit Rutsche

Nun können Sie die Geländerbretter und die Handlauf-Bretter festschrauben.Praxistipp: Kinder dürfen nicht den Kopf zwischen die Bretter stecken können; am besten das Geländer voll verbrettern!

Spielturm mit Rutsche

Die Spielhaus-Tür aus Glattkantbrettern verschrauben.

Spielturm mit Rutsche

Die Tür mit zwei Querbrettern und einem Diagonalbrett stabilisieren und mit zwei Kreuzgehängen am Türbalken anschlagen.

Spielturm mit Rutsche

Auf die Fenster sind wir nicht weiter eingegangen; der Bauherr hat zwei einfache Gartenhaus-Fenster eingesetzt.Diese können Sie kaufen oder selbst herstellen: Fensterrahmen selbst bauen >>

Spielturm mit Rutsche

Durch die Rahmen einfach festschrauben.

Spielturm mit Rutsche

Nun wird auch die Stiege montiert. Damit das Holz keine Bodenfeuchte zieht, haben wir zwei Steine in den Boden eingelassen.

Spielturm mit Rutsche

Danach die Treppe ausrichten und an den Auflager-Balken festschrauben. Mindestens 8- besser 10-mm-Schrauben verwenden!

Spielturm mit Rutsche

Am Eingang der Stiege können Sie noch ein Törchen anbringen, das sich nach innen öffnen lässt. Notwendig ist dies jedoch nicht!

Spielturm mit Rutsche

Auch dieses Törchen wurde mit einem Paar Kreuzgehänge an einem Geländerpfosten angeschlagen.

Spielturm mit Rutsche

Ebenfalls optional und abhängig vom Alter der Kinder können Sie eine solche Kunststoffrutsche anbringen.

Spielturm mit Rutsche

Die Rutsche besitzt unten zwei Erdspieße und wird oben einfach mit Spanplattenschrauben an den Dielen festgeschraubt.Passende Schrauben: Bei der Rutschbahn müssen die Schraubenköpfe vollständig versenkt sein, damit sich die Kinder beim Rutschen nicht verletzen können!

Spielturm mit Rutsche

Zuletzt werden trauf- und giebelseits Blendbretter angepasst und montiert. Weitere Ausbauideen liegen in Ihrer Hand!
