Spielhaus

Aus selbst 5/2004

So ein reizvolles Spielhaus auf Stelzen erfüllt Kinderträume. Und es ist nicht mal schwierig, dieses Kinderhaus zu bauen, wie unsere Anleitung (SE 05/2004, Bauplan leider vergriffen) zeigt!

(1/65)
Spielhaus

Spielhaus

Fast wie ein Baumhaus fügt sich unser Spielhaus für Kinder in die Vegetation des Gartens. Der Bau des Spielhauses ist mit unserem Bauplan kein Problem.

Spielhaus

Spielhaus

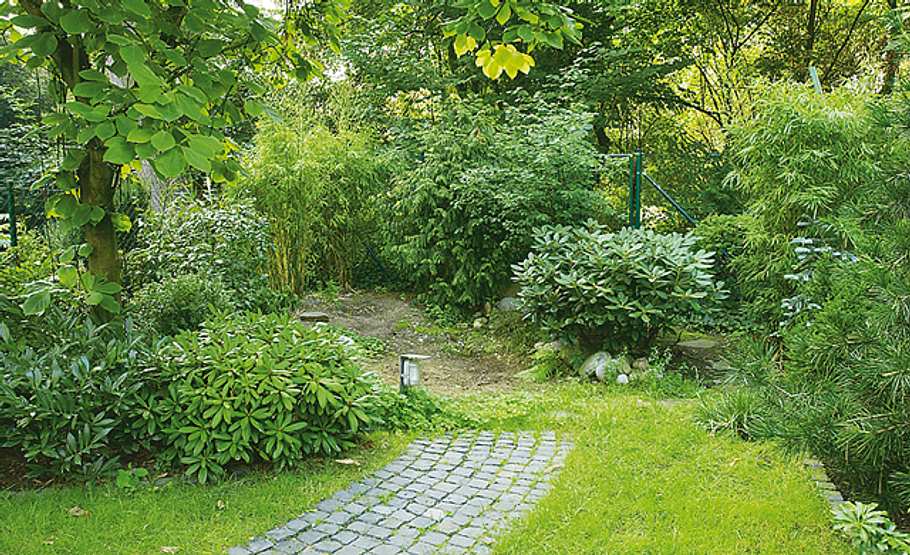

Bisher befand sich am Standord des Kletterhauses ein verschlammter Gartenteich. Damit die Kinder gefahrlos im Garten spielen können, entschied sich die Familie dazu, den Teich zuzuschütten.

Spielhaus

Spielhaus

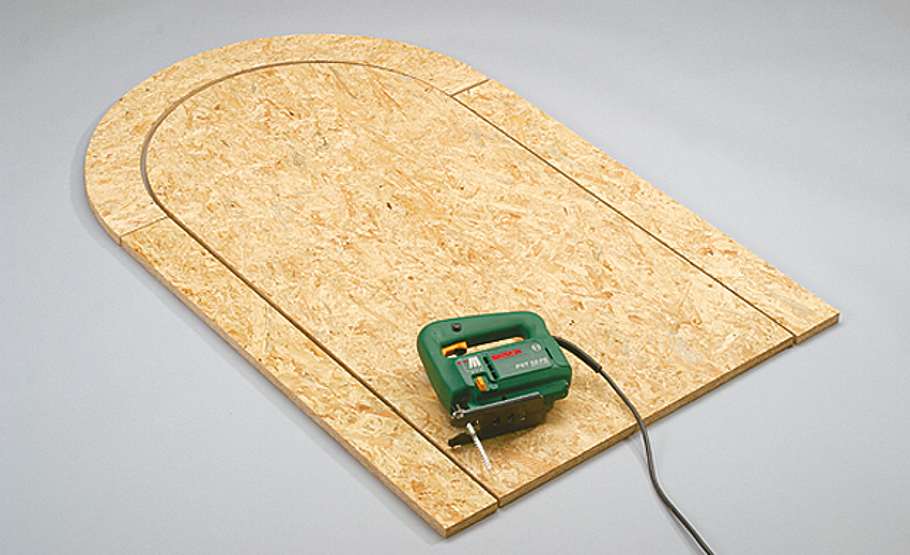

Schneiden Sie Tür und die drei Türrahmenteile mit der Stichsäge aus.

Spielhaus

Spielhaus

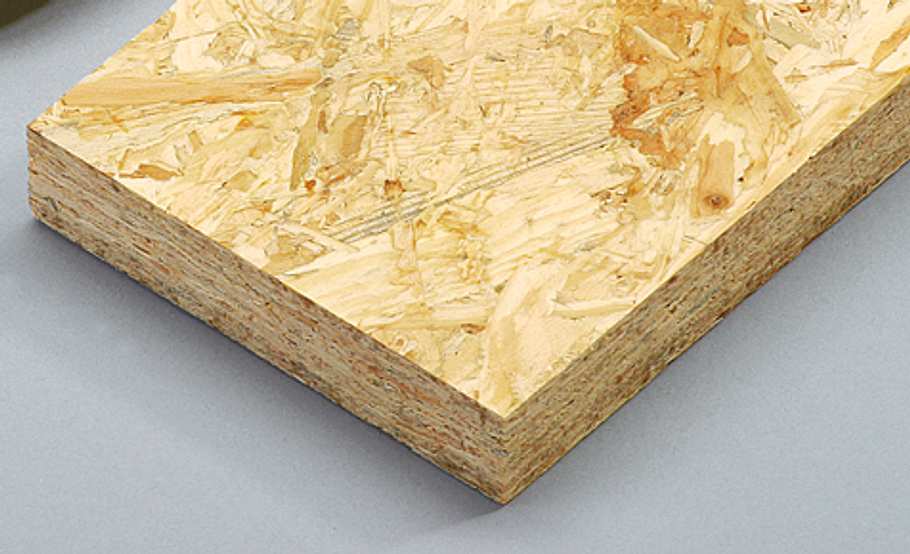

PRAXISTIPP: OSB
OSB (Oriented Strand Board) ist der Name eines äußerst formstabilen, hoch belastbaren Holzplattenwerkstoffs. Er lässt sich wie massives Holz bearbeiten. Strands sind Furnierstreifen, die in mehreren Schichten kreuzweise zueinander ausgerichtet (oriented) unter Zugabe geringer Wachsanteile bei hohen Temperaturen gepresst werden.

Spielhaus

Spielhaus

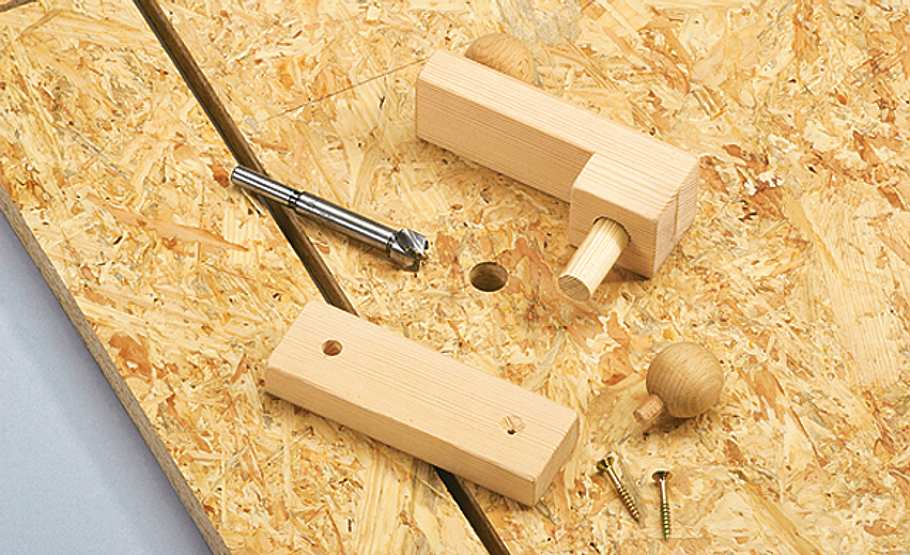

Für den Türriegel (oben das Innenteil) ein 15-mm-Loch bohren.

Spielhaus

Spielhaus

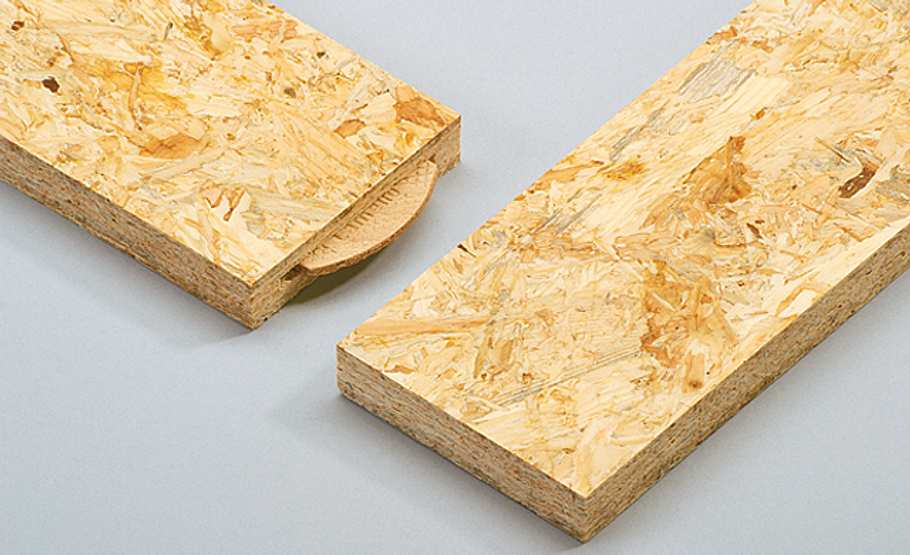

Die Rahmenteile des Fensters verbinden Sie mit Flachdübeln.

Spielhaus

Spielhaus

Ihre Nuten können Sie auch mittels Winkelschleifer und Flachdübelvorsatz fräsen.

Spielhaus

Spielhaus

Montieren Sie die Läden mit leichten Werfgehängen.

Spielhaus

Spielhaus

Ein Sperrholz-Innenriegel auf einem hält die Läden zusammen.

Spielhaus

Spielhaus

Kistengriff mit Forstnerbohrer und Beitel in die Falltürplanke einlassen.

Spielhaus

Spielhaus

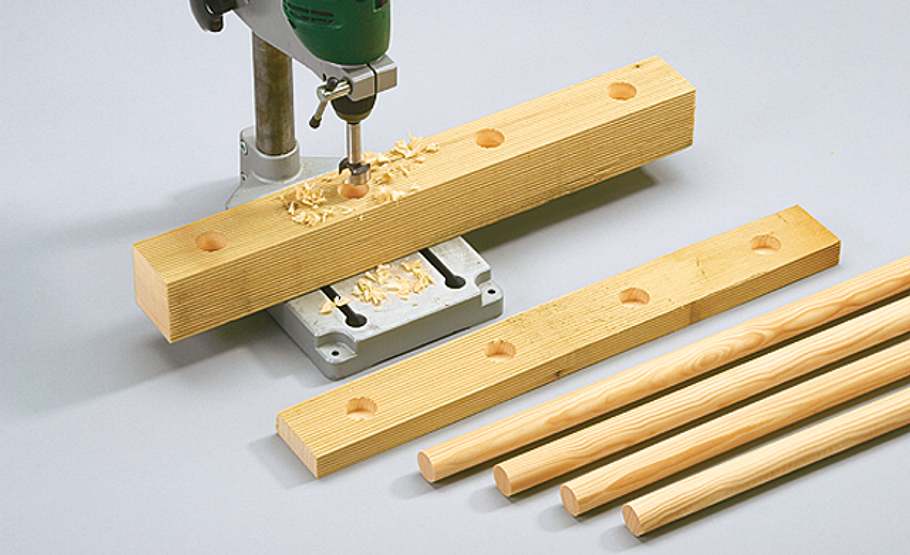

Ebenfalls mit dem Forstnerbohrer die Sprossen in die Halter einlassen.

Spielhaus

Spielhaus

Untere Sprossenhalter vorbohren. Später mit Schrauben und PU-Leim montieren.

Spielhaus

Spielhaus

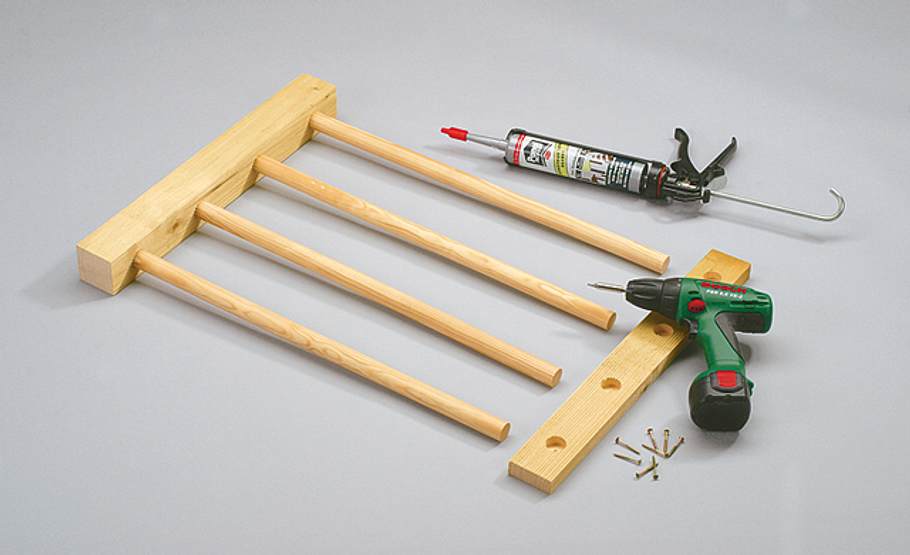

Beim Lackieren hilft diese Konstruktion: zwei vorgebohrte Leisten halten die dazwischen genagelten Sprossen.

Spielhaus

Spielhaus

Falls möglich, sollten Sie die Balken vom Händler ablängen lassen. Ebenfalls hilfreich: ein weiterer Aufbauhelfer!

Spielhaus

Spielhaus

Verschrauben Sie den hinteren Rahmen mit Schwerlastverbindern.

Spielhaus

Spielhaus

Richten Sie den hinteren Raheman auf und stützen Sie ihn provisorisch mit Dachlatten – vorher senkrecht ausrichten!

Spielhaus

Spielhaus

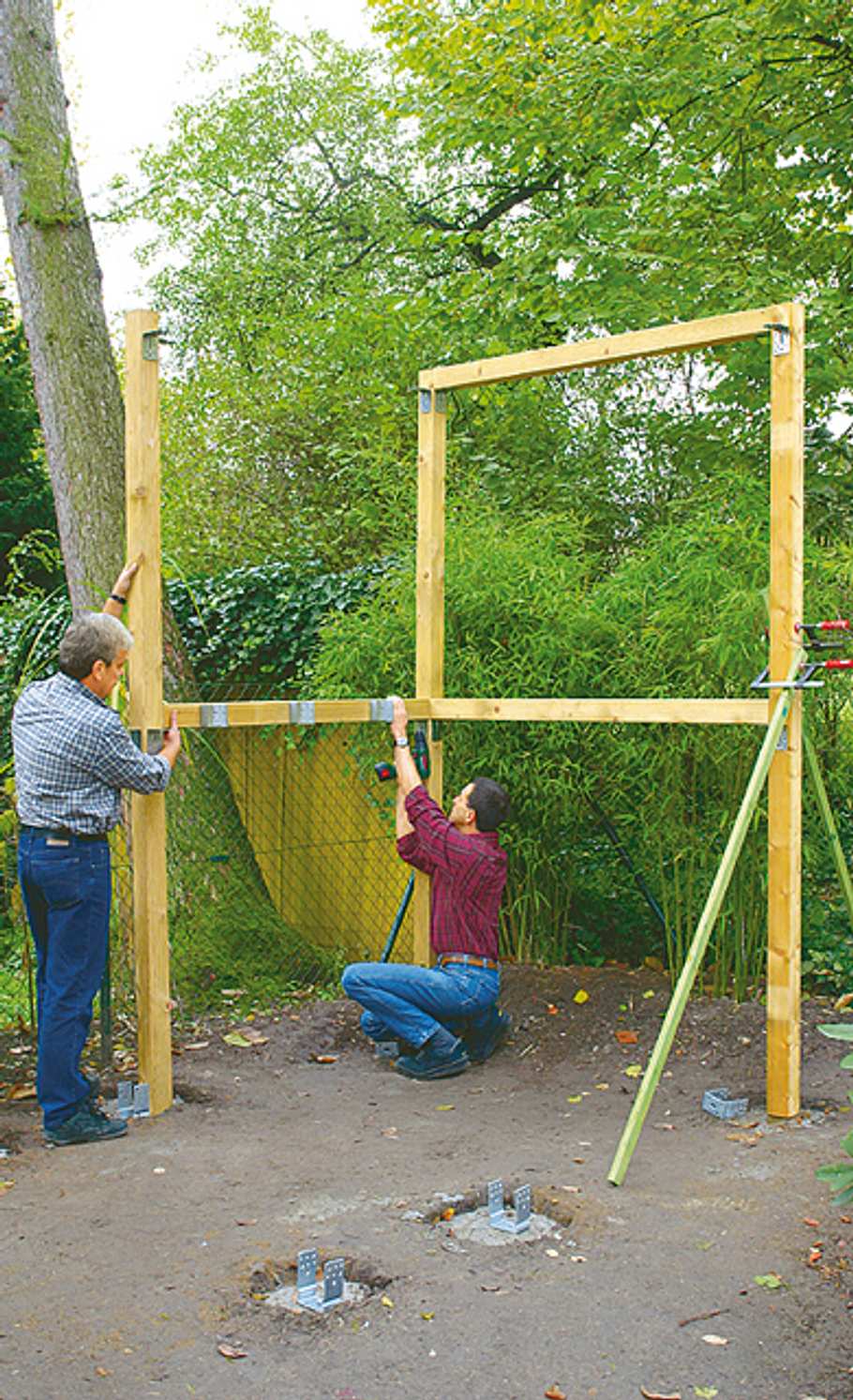

Den dritten Pfosten mit dem Längsträger verschrauben.

Spielhaus

Spielhaus

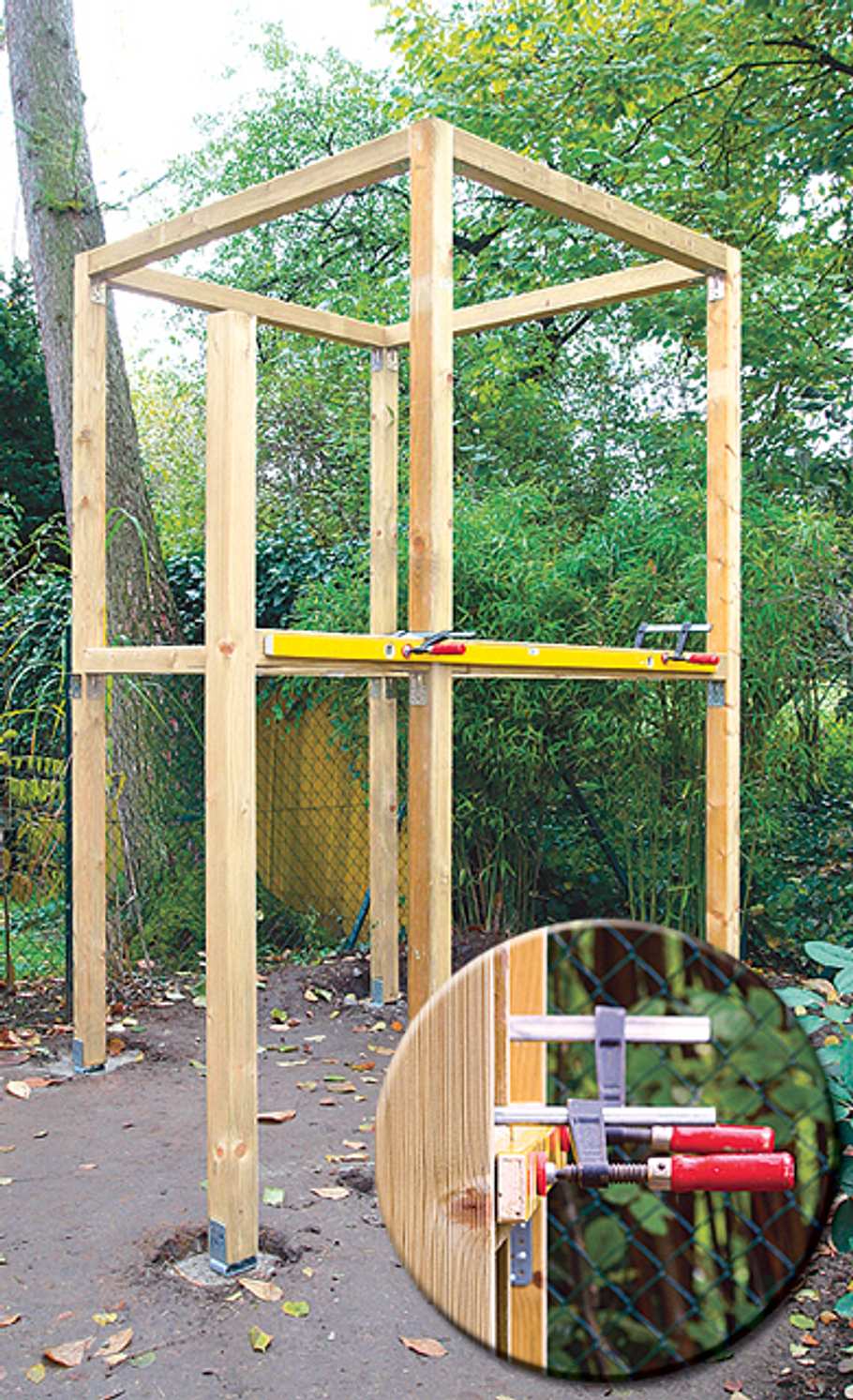

Nächsten Pfosten und die oberen Träger montieren. Das Stichmaß kontrollieren.

Spielhaus

Spielhaus

Ist alles rechtwinklig, die Pfostenpositionen auf den gegossenen Punktfundamenten markieren.

Spielhaus

Spielhaus

Balkenschuh positionieren, Lage und Bohrloch markieren und montieren.

Spielhaus

Spielhaus

Konstruktion in die Schuhe stellen und über die Wasserwaage fluchten.

Spielhaus

Spielhaus

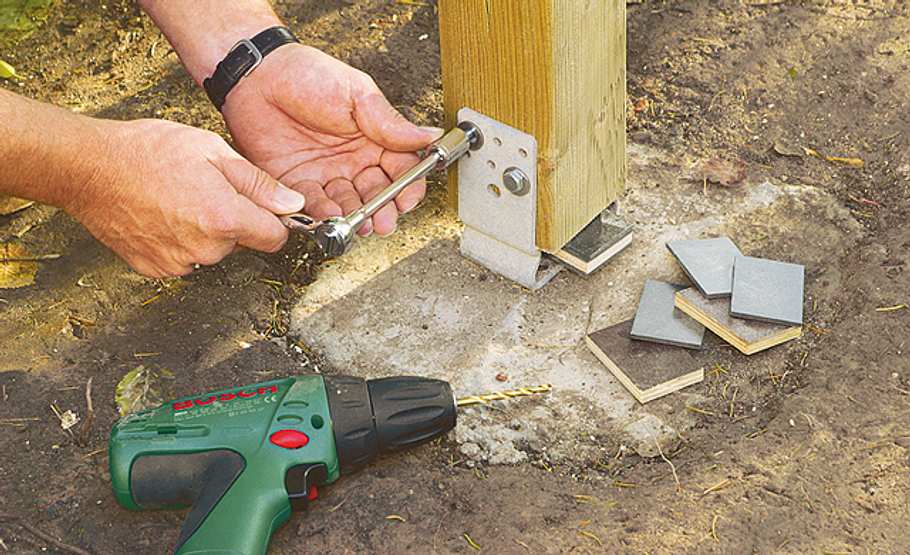

PRAXISTIPP: Spielhais ausrichten
Die Pfosten in den Stützenschuhen sollten Sie erst ganz zum Schluss verschrauben. Vorher richten Sie nochmals mit der Wasserwaage alles genau aus. Unterfüttern Sie die Pfosten gegebenenfalls mit Restplättchen, die Sie nach dem Verschrauben wieder entfernen können.

Spielhaus

Spielhaus

Montieren Sie die Bodenunterkonstruktion mittels Balkenschuhen.

Spielhaus

Spielhaus

Längen Sie die beiden Diagonalträger in einer selbstgebauten Gehrungslade im 45°-Winkel ab.

Spielhaus

Spielhaus

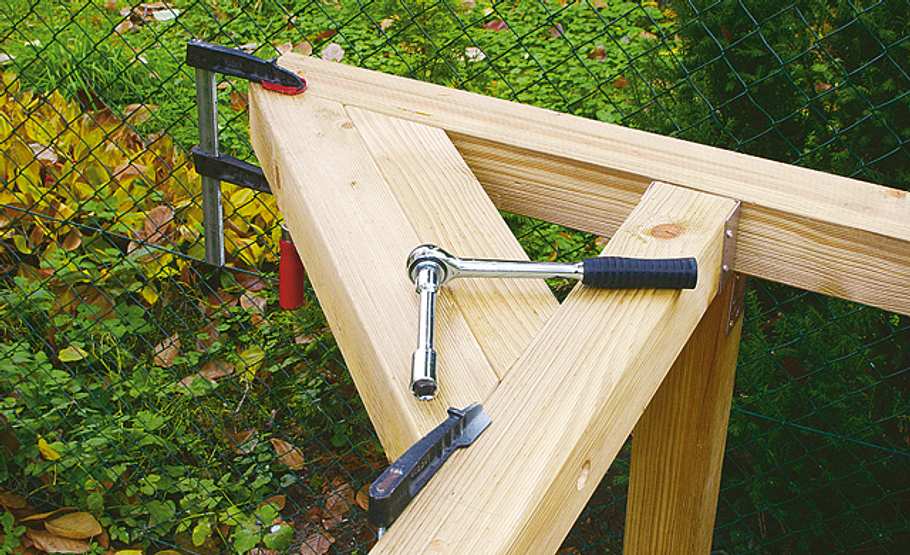

Die Träger mit 8x140er-Schlüsselschrauben verbinden. Ziehen Sie diese auf einer Scheibe mit dem Steckschlüssel fest.

Spielhaus

Spielhaus

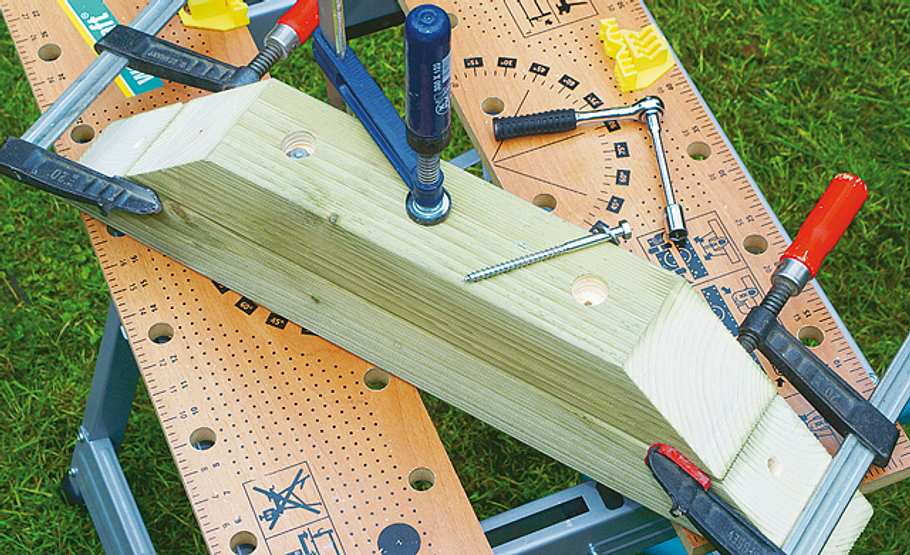

Rutschenhalterung mit Arbeitsplattenverbindern im Winkel montieren: ...

Spielhaus

Spielhaus

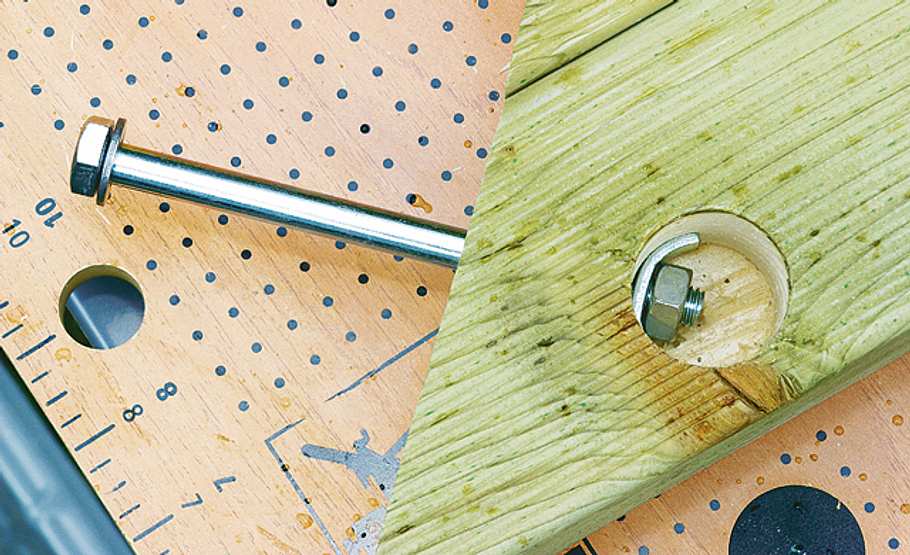

Dazu bohren Sie von unten Sacklöcher in den vorderen Träger. Diese für die Schraube senkrecht zur Gehrung anbohren.

Spielhaus

Spielhaus

Auch die Geländerpfosten mit Sechskantschrauben und Arbeitsplattenverbindern von unten verschrauben.

Spielhaus

Spielhaus

Bodenplanken mit Hilfe von 4-mm-Abstandshaltern aufschrauben; Pfosten dabei ausklinken.

Spielhaus

Spielhaus

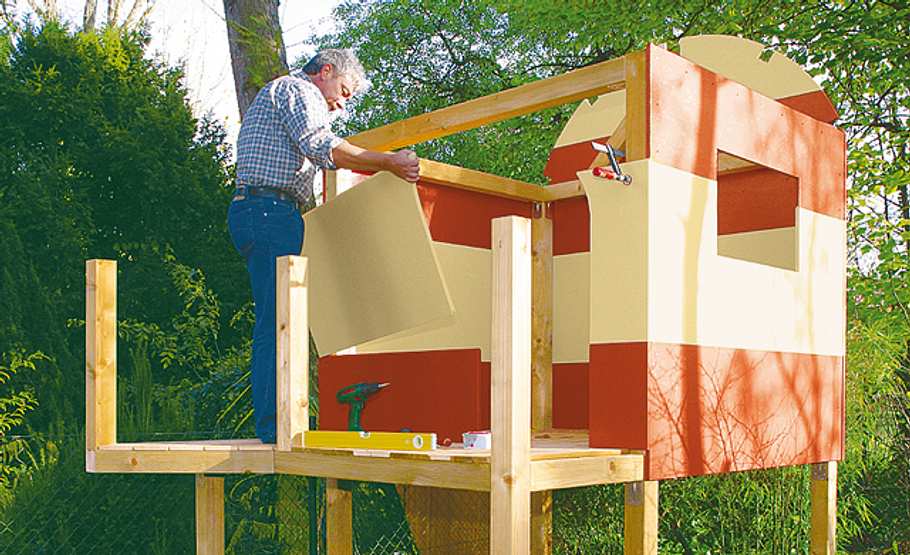

Die Wände versteifen den Bau. Erste Platte anlegen, Pfosten ausrichten, dann erst verschrauben.

Spielhaus

Spielhaus

Firstpfosten verschrauben. Oberste Wandplatte innen und außen mit Dachlatten festspannen.

Spielhaus

Spielhaus

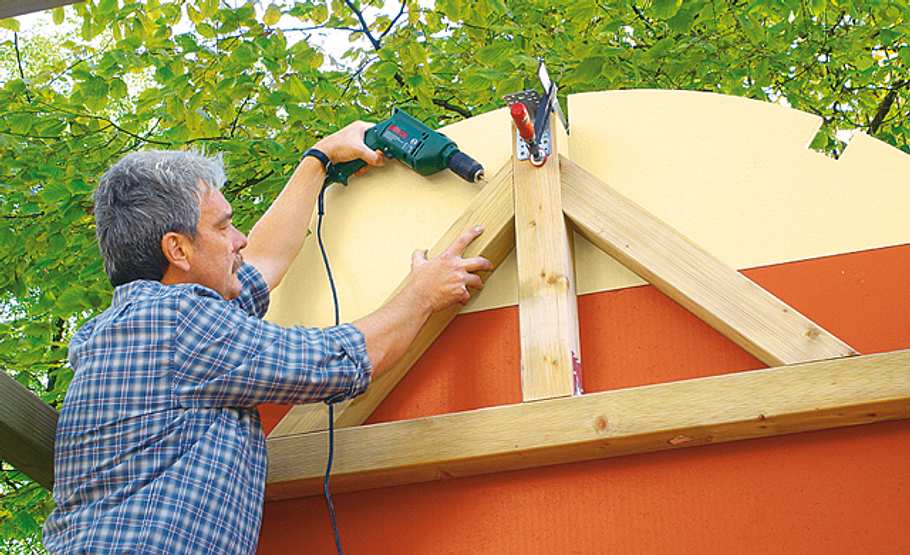

Diagonalstützen vorbohren und mit 120er-Schlüsselschrauben montieren. Die Wandplatten von außen verschrauben.

Spielhaus

Spielhaus

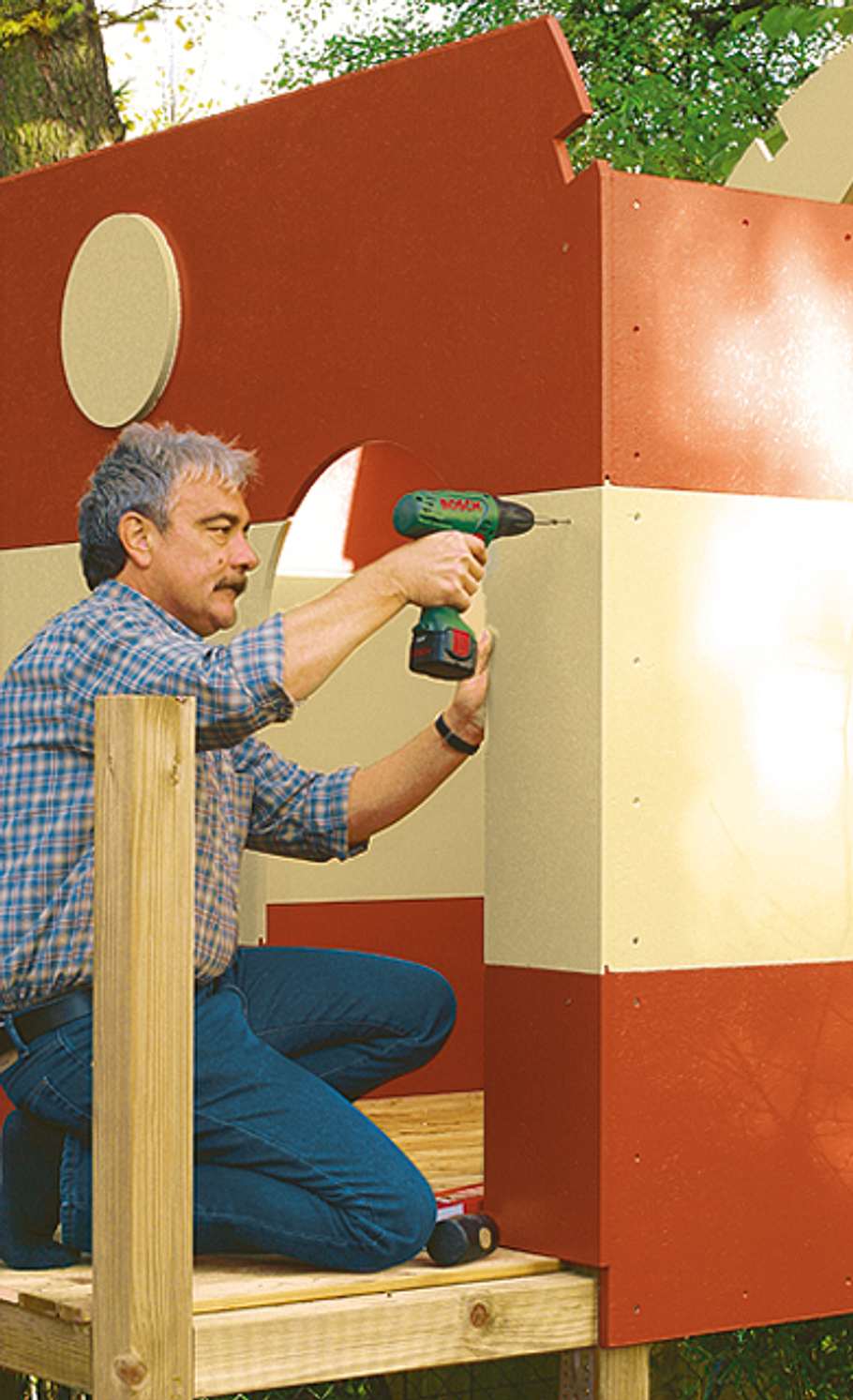

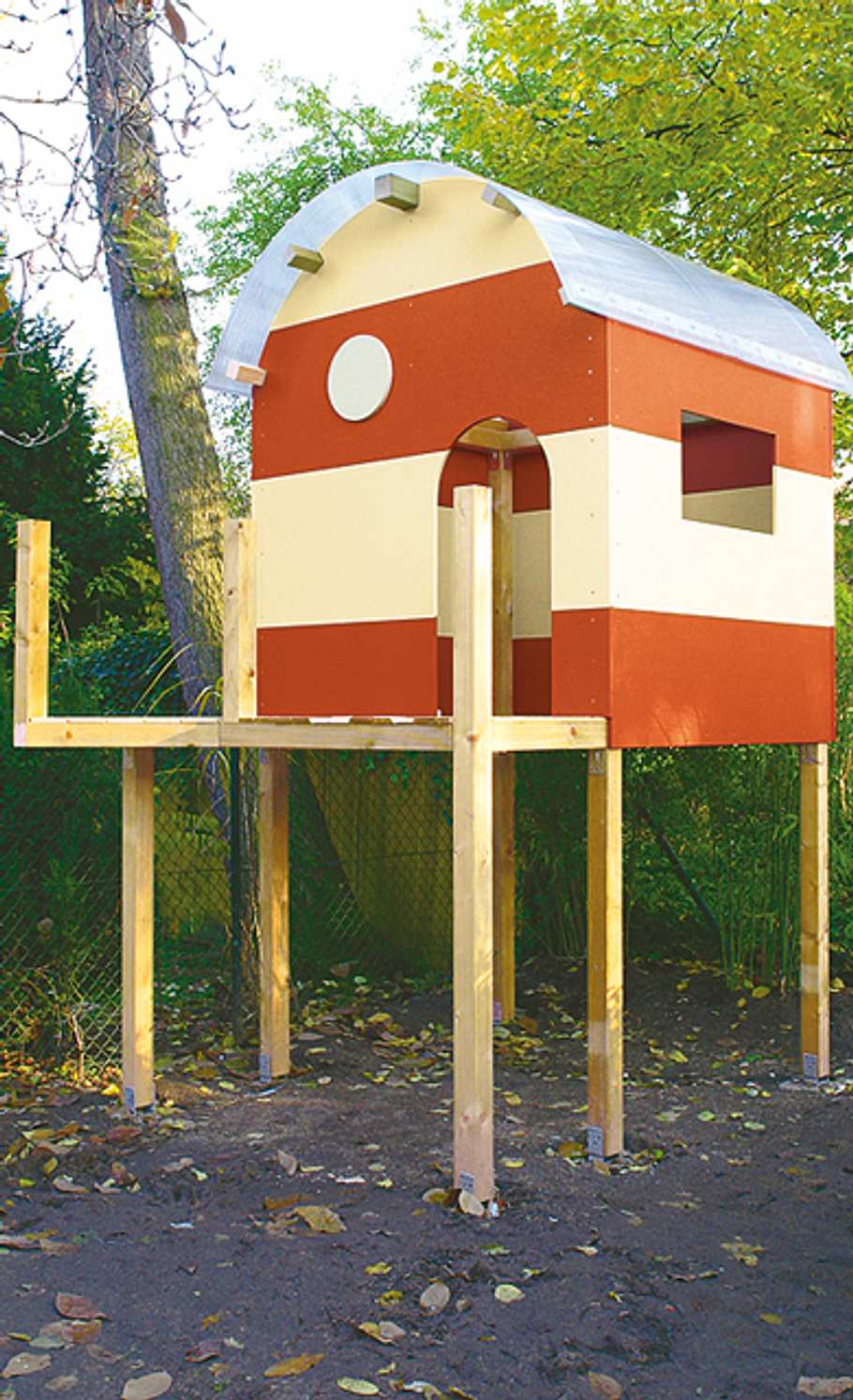

Zuletzt die Frontplatten anbringen.

Spielhaus

Spielhaus

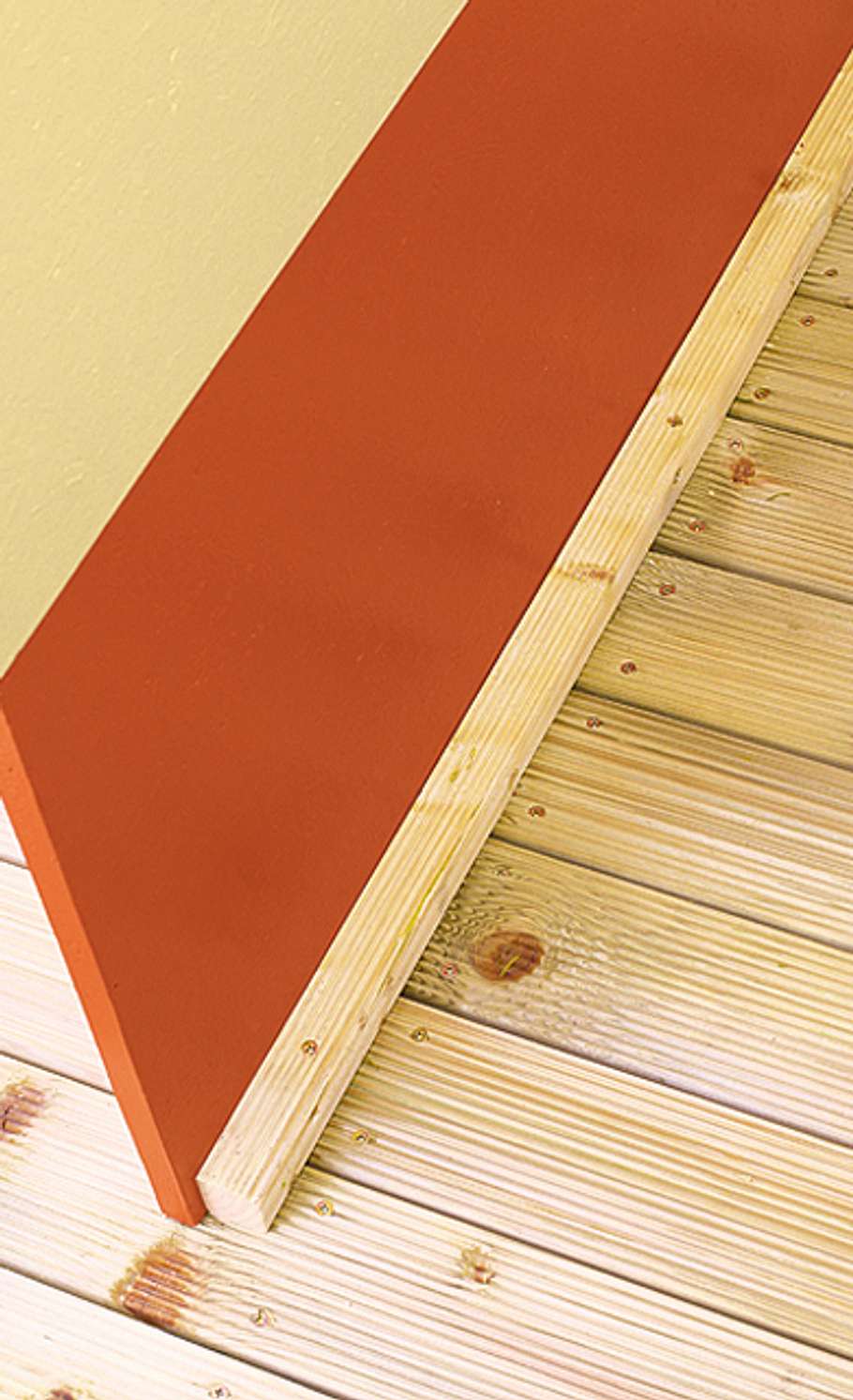

Die unterste von außen mittels Eckverbinder am Boden fixieren.

Spielhaus

Spielhaus

Achten Sie darauf, dass sie mit dem Wandteil rechts fluchtet.

Spielhaus

Spielhaus

Legen Sie den Firstbalken mittig ein.

Spielhaus

Spielhaus

Auf Schwerlastverbindern so verschrauben wie die direkt an den Wänden fixierten Längsträger.

Spielhaus

Spielhaus

Die Hohlkammerplatten zusammenstecken und mit Klebeband fixieren.

Spielhaus

Spielhaus

Dach ausrichten und mit Zwingen vorsichtig am Firstbalken fixieren.

Spielhaus

Spielhaus

Ziehen Sie nun die Schutzfolie ab. Dachplatten vorbohren und auf allen Trägern verschrauben.

Spielhaus

Spielhaus

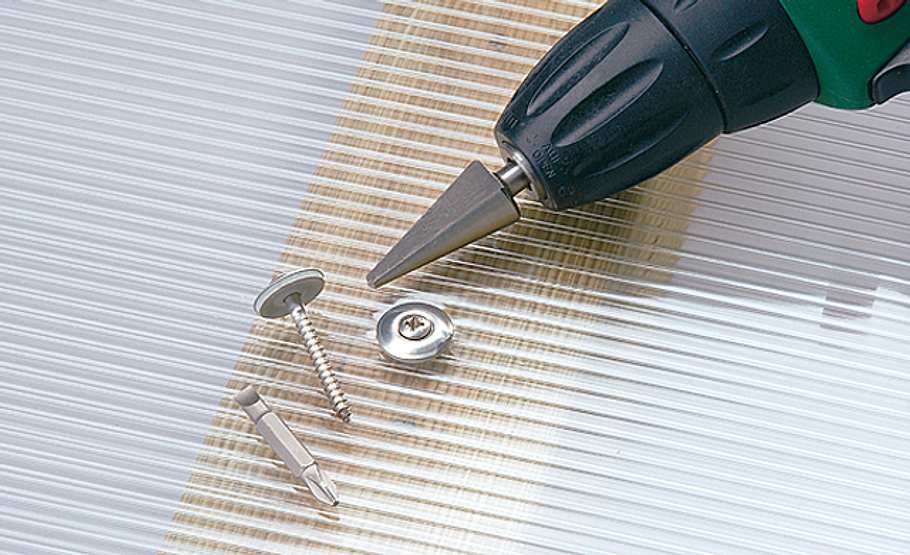

PRAXISTIPP: Kunststoff bohren
Verschrauben Sie die Hohlkammerplatten mit Spenglerschrauben. Deren Scheiben sind mit einer Gummidichtung unterlegt. Bohren Sie dazu die Platten mit einem Kunststoffbohrer vor. Dieser verhindert durch seine konische Form, dass das Material splittert.

Spielhaus

Spielhaus

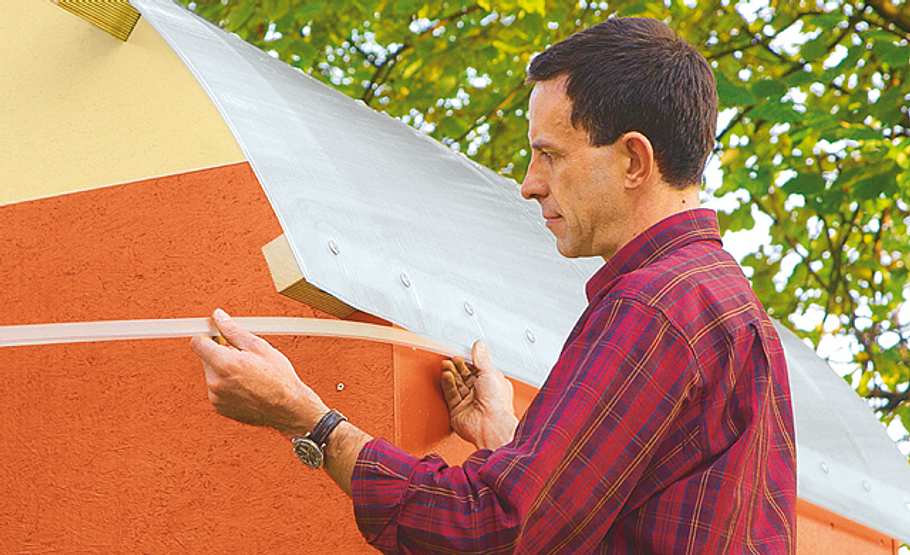

Stecken Sie die am H-Verbindungsprofil in der Mitte unterbrochenen U-Klemmprofile auf.

Spielhaus

Spielhaus

Damit das Dach sicher hält, sollten Sie es auf Firstbalken und Trägern im Abstand von etwa 20 cm verschrauben.

Spielhaus

Spielhaus

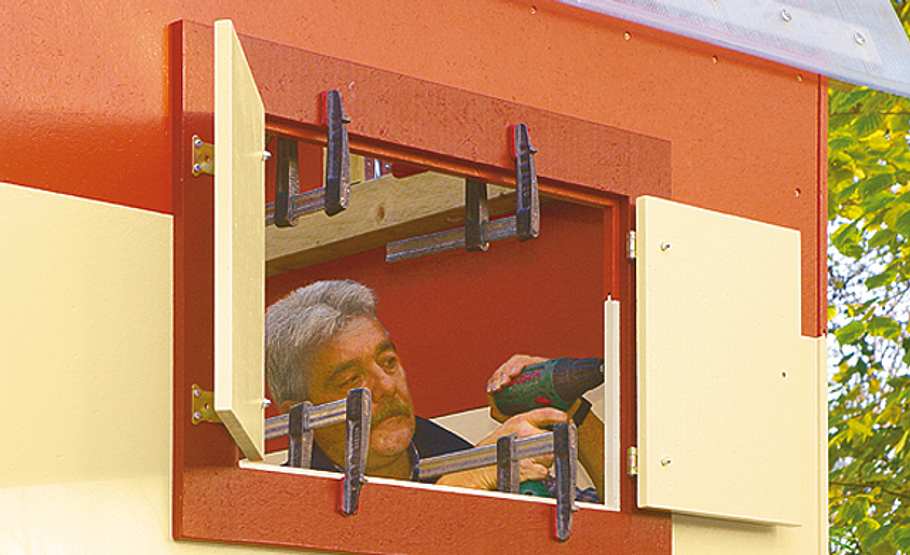

Den lackierten und montierten Fensterrahmen von innen verschrauben.

Spielhaus

Spielhaus

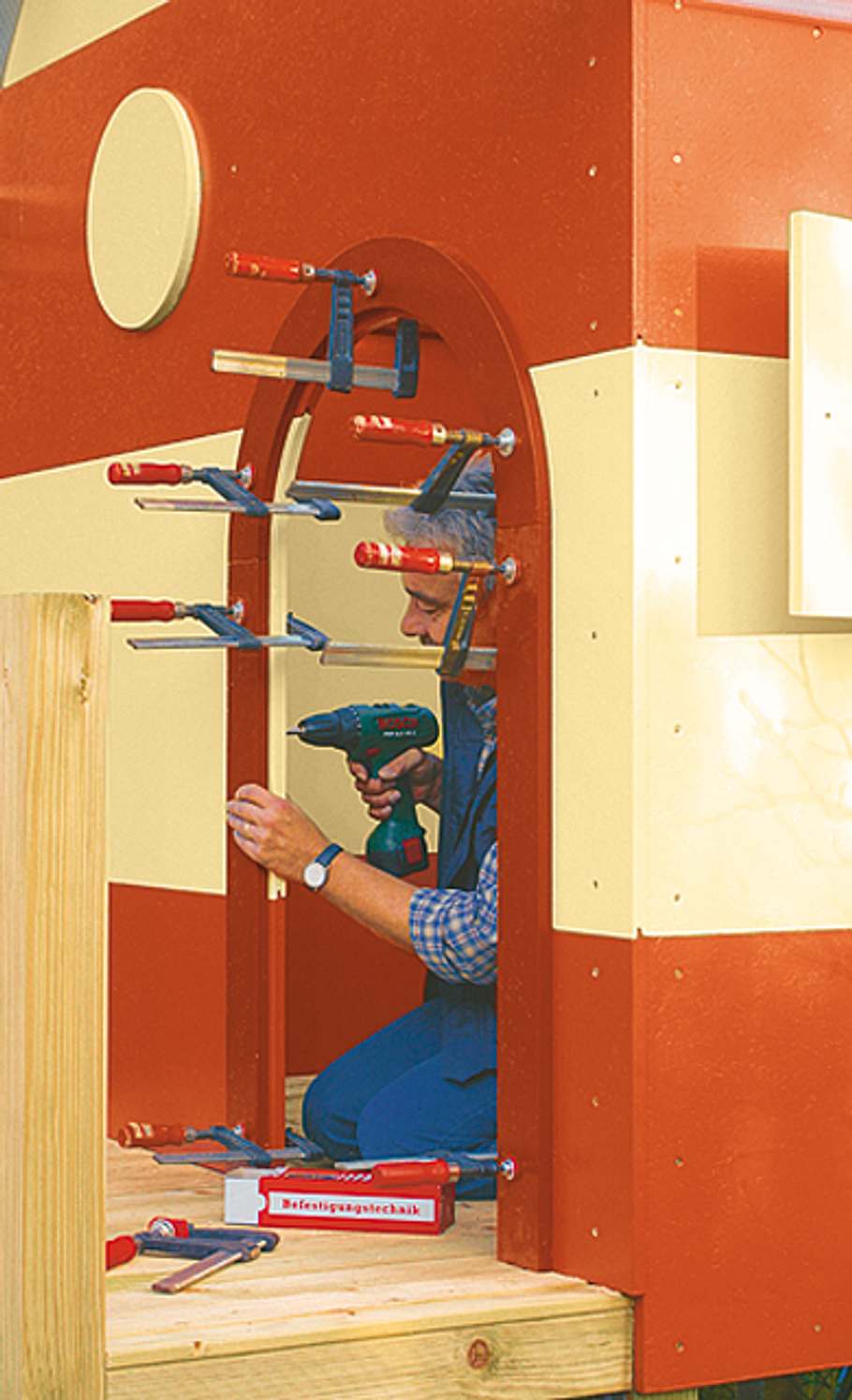

Richten Sie die geraden Rahmenteile an dem auf dem Boden positionierten Bogen aus und fixieren Sie sie mit Zwingen.

Spielhaus

Spielhaus

Dann verschrauben Sie sie wie den Fensterrahmen von innen.

Spielhaus

Spielhaus

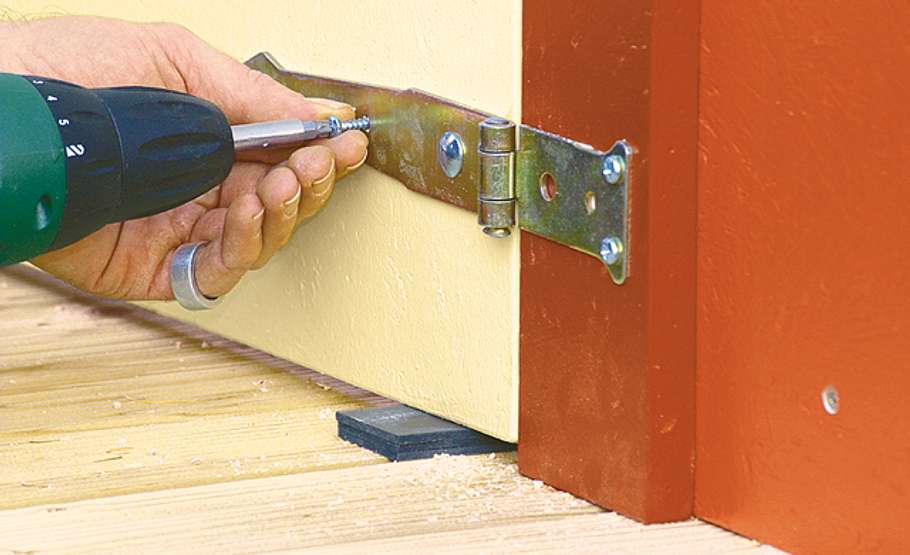

Zum Montieren die Tür im Rahmen ausrichten; mit Klötzchen unterlegen und Scharnier an Wand festschrauben.

Spielhaus

Spielhaus

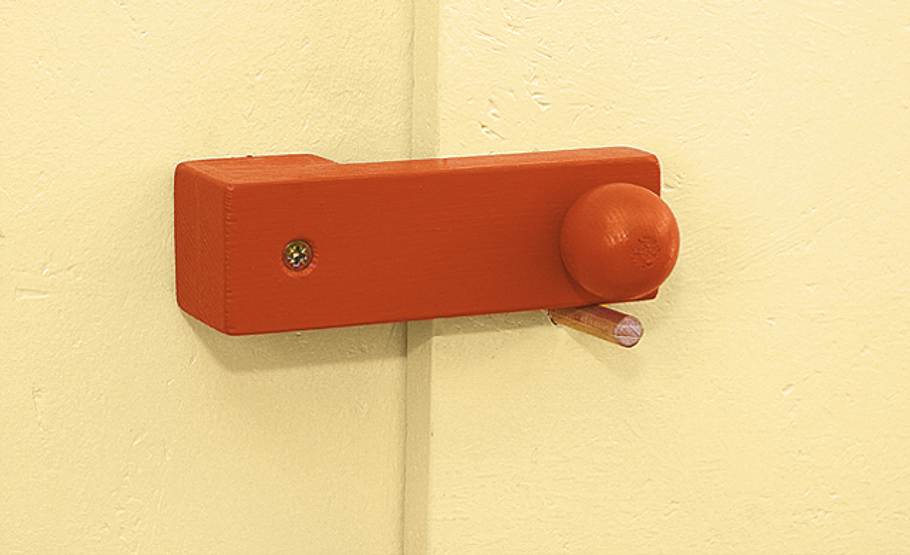

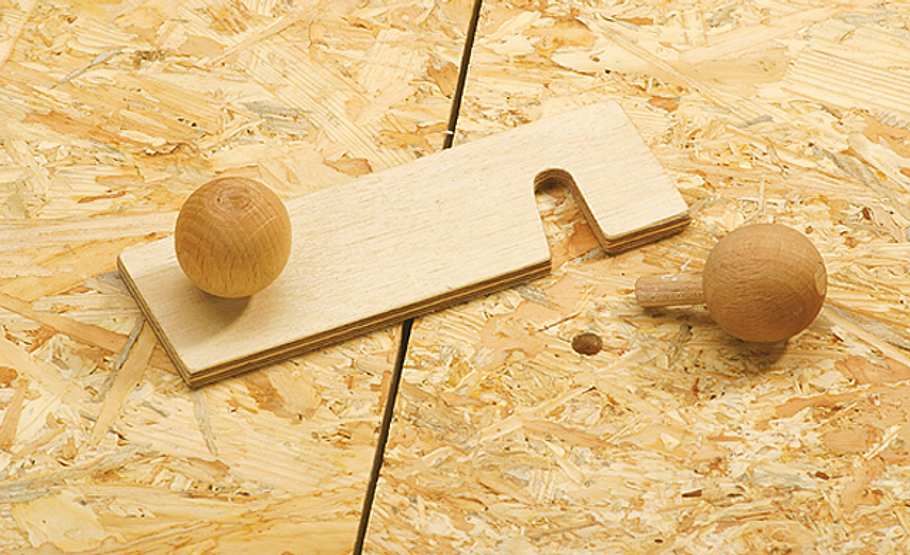

Riegel von innen: Seine Aufdoppelung überbrückt die Wandstärke.

Spielhaus

Spielhaus

Passen Sie nun diein der Werkstatt vormontierten Brüstungselemente ein.

Spielhaus

Spielhaus

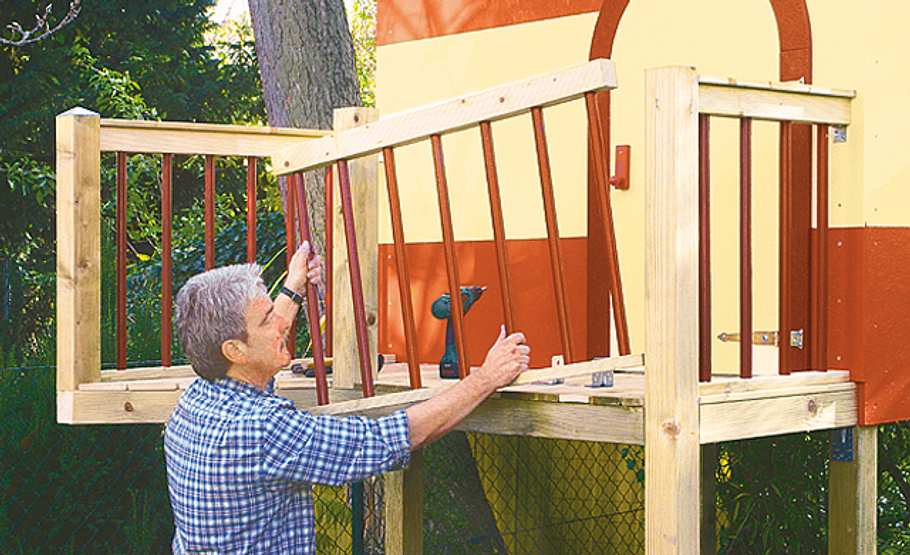

Befestigen Sie die Geländer-Elemente am Spielhaus-Gerüst: Die mit PU-Leim und unten zusätzlich mit Schrauben montierten Geländer verschrauben Sie von oben durch Sprossenhalter und Planken ...

Spielhaus

Spielhaus

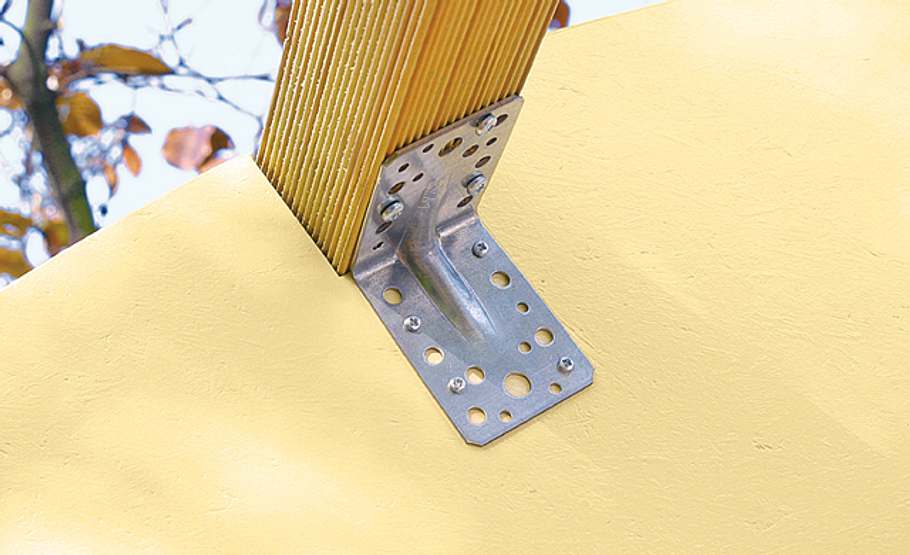

... sowie seitlich mit Winkeln an den Pfosten.

Spielhaus

Spielhaus

Die Handläufe werden von oben aufgeschraubt. Für einen besseren konstruktiven Holzschutz erhalten die Pfostenenden eine Abdeckung.

Spielhaus

Spielhaus

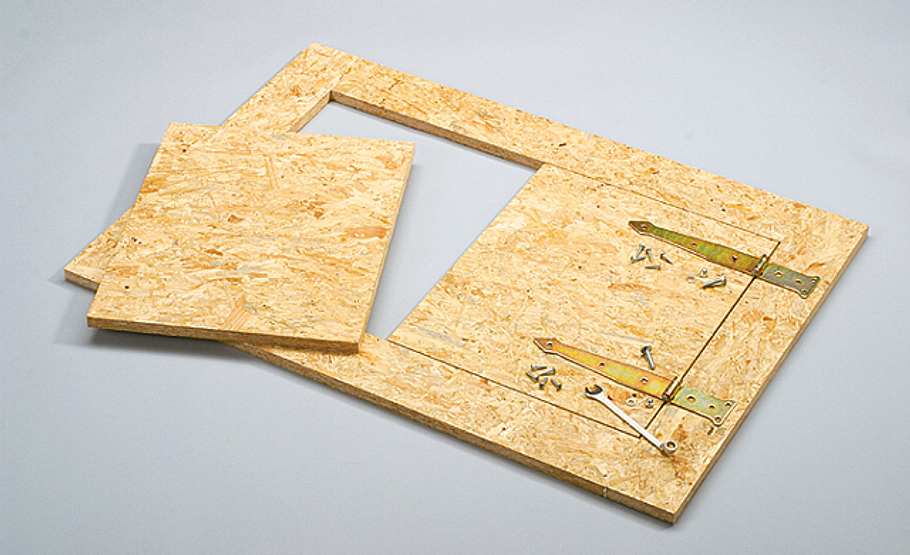

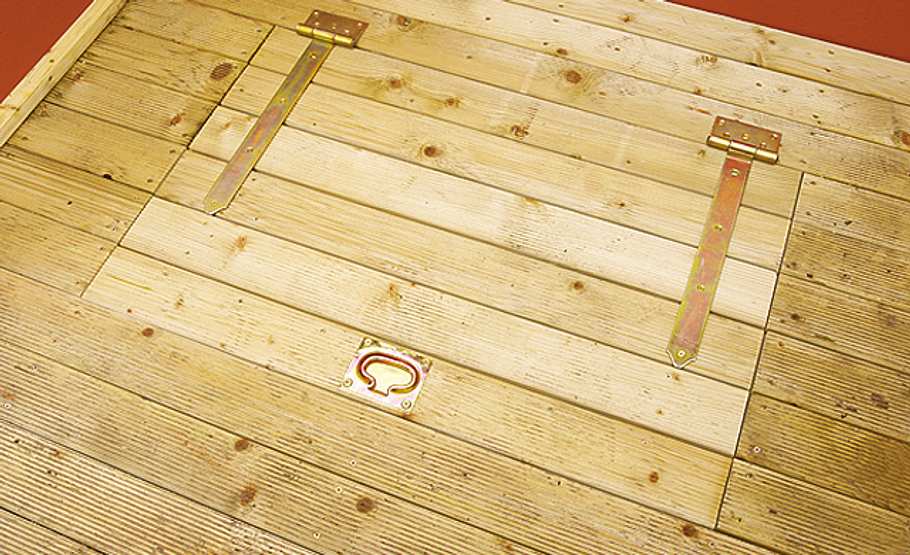

Die Falltür besteht aus der Platte und aufgeschraubten Bodenplanken.

Spielhaus

Spielhaus

Sie ist mit einfach aufgeschraubten Scharnieren am Boden angeschlagen.

Spielhaus

Spielhaus

Rutsche mit Schlossschrauben auf den Diagonalverbindern montieren.

Spielhaus

Spielhaus

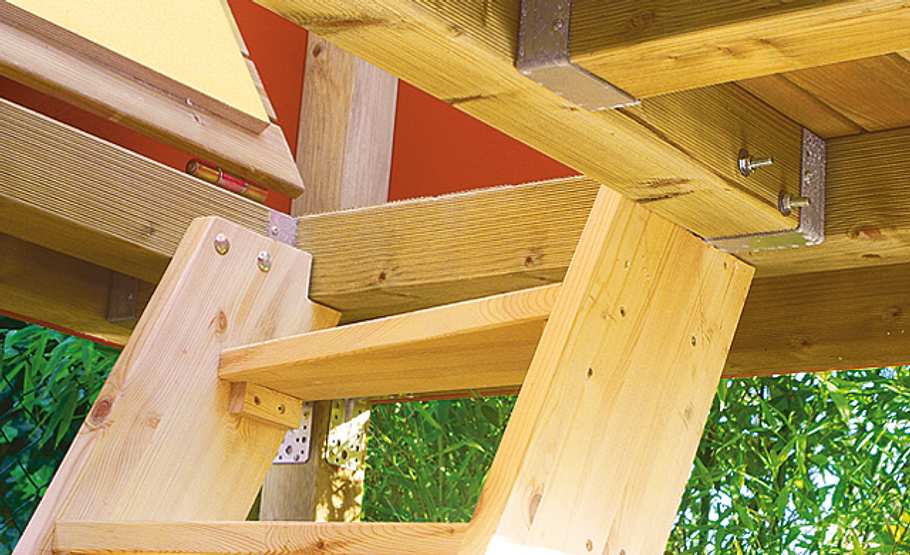

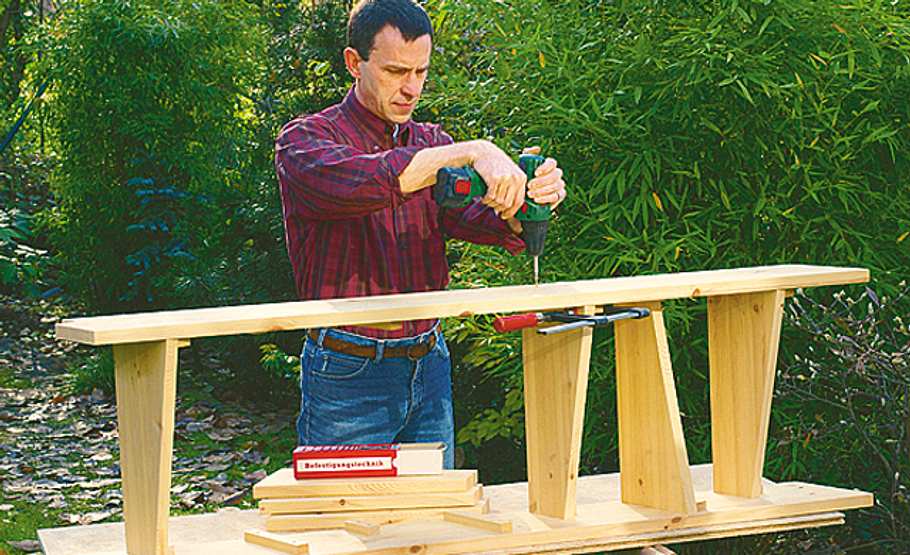

Die Stufenhalter von innen auf die Wangen schrauben, Treppe von außen verschrauben.

Spielhaus

Spielhaus

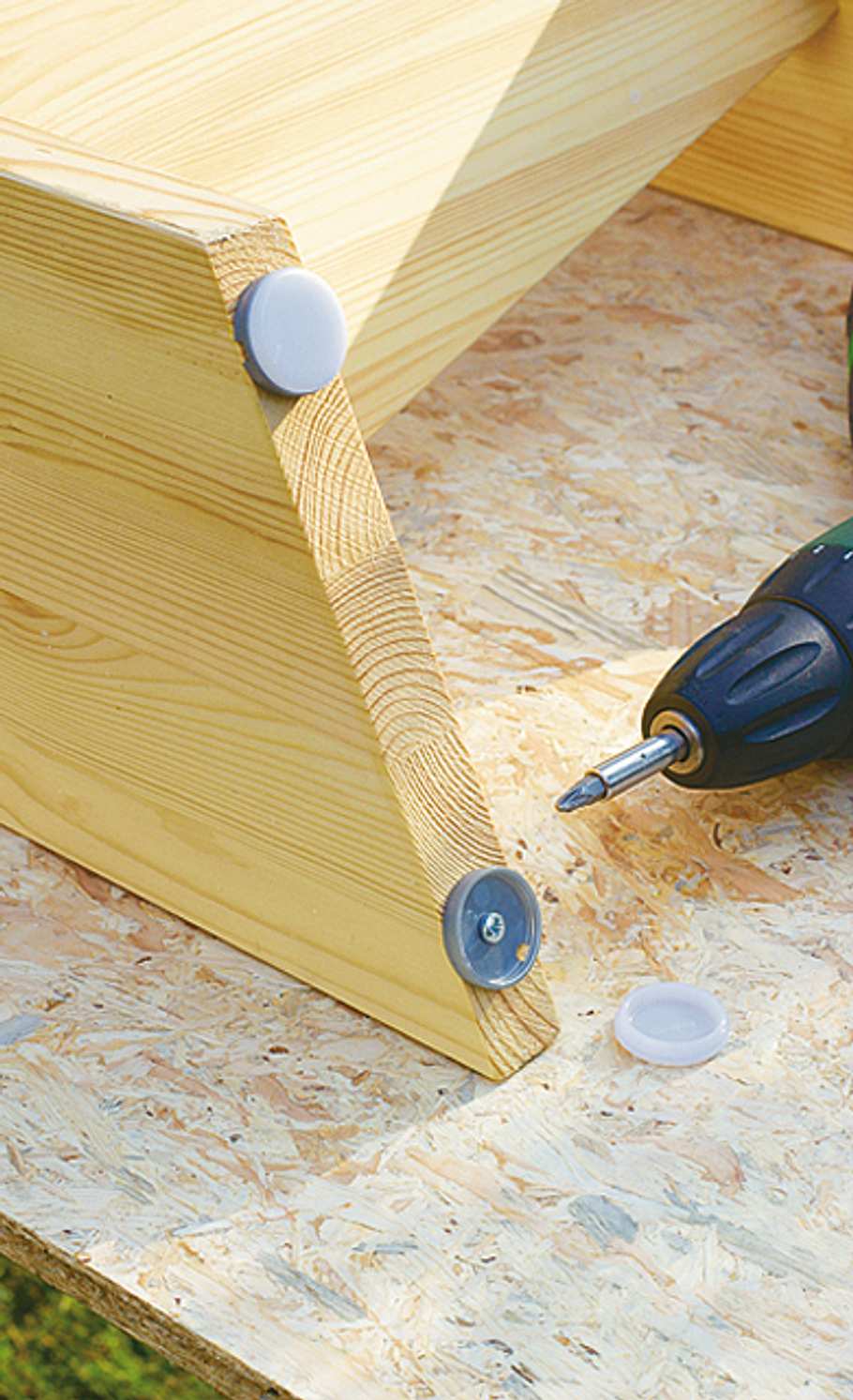

Um die Wangen vom Boden zu heben, Möbelgleiter montieren.

Spielhaus

Spielhaus

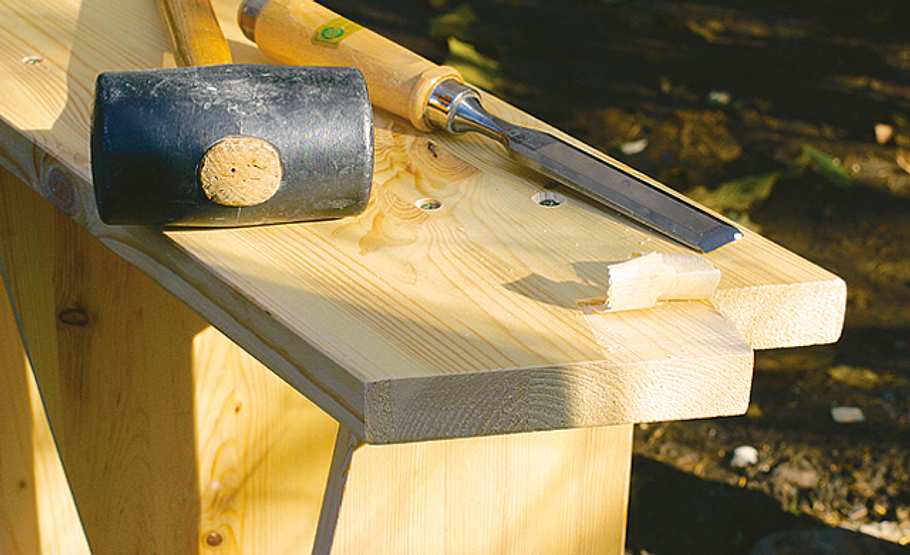

Wangen ausklinken und seitlich 3 mm tief mit dem Beitel für die Balkenschuhe ausstemmen.

Spielhaus

Spielhaus

Treppe mit vier Schrauben montieren.

Spielhaus

Spielhaus

PRAXISTIPP: Hausnummer malen
Setzen Sie den Schriftzug mit Abreibbuchstaben oder am Computer. Mit dem Skalpell ausschneiden, und fertig ist die Schablone! Fixieren Sie sie und die Buchstaben-Innenteile mit Sprühkleber auf der lackierten Platte. Mit fast trockenem Pinsel den Lack vom Rand her auftupfen.

Spielhaus

Spielhaus

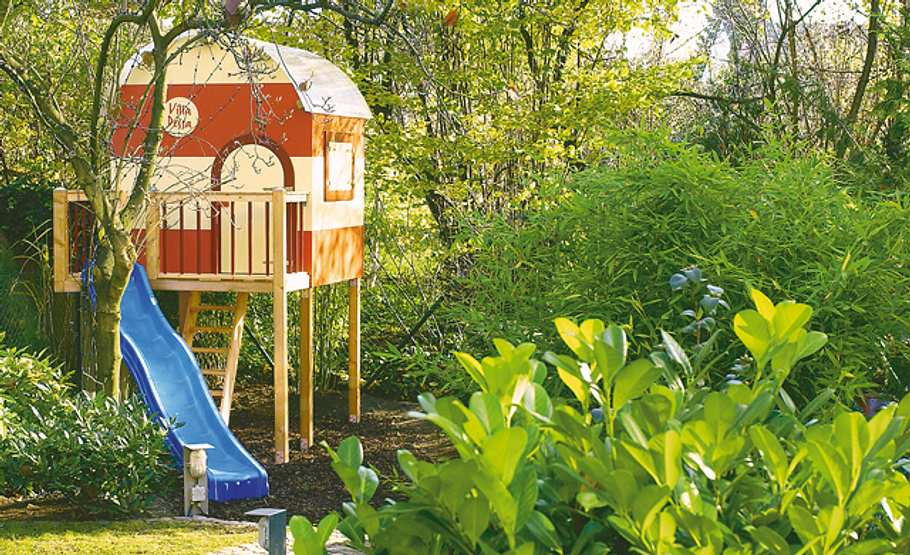

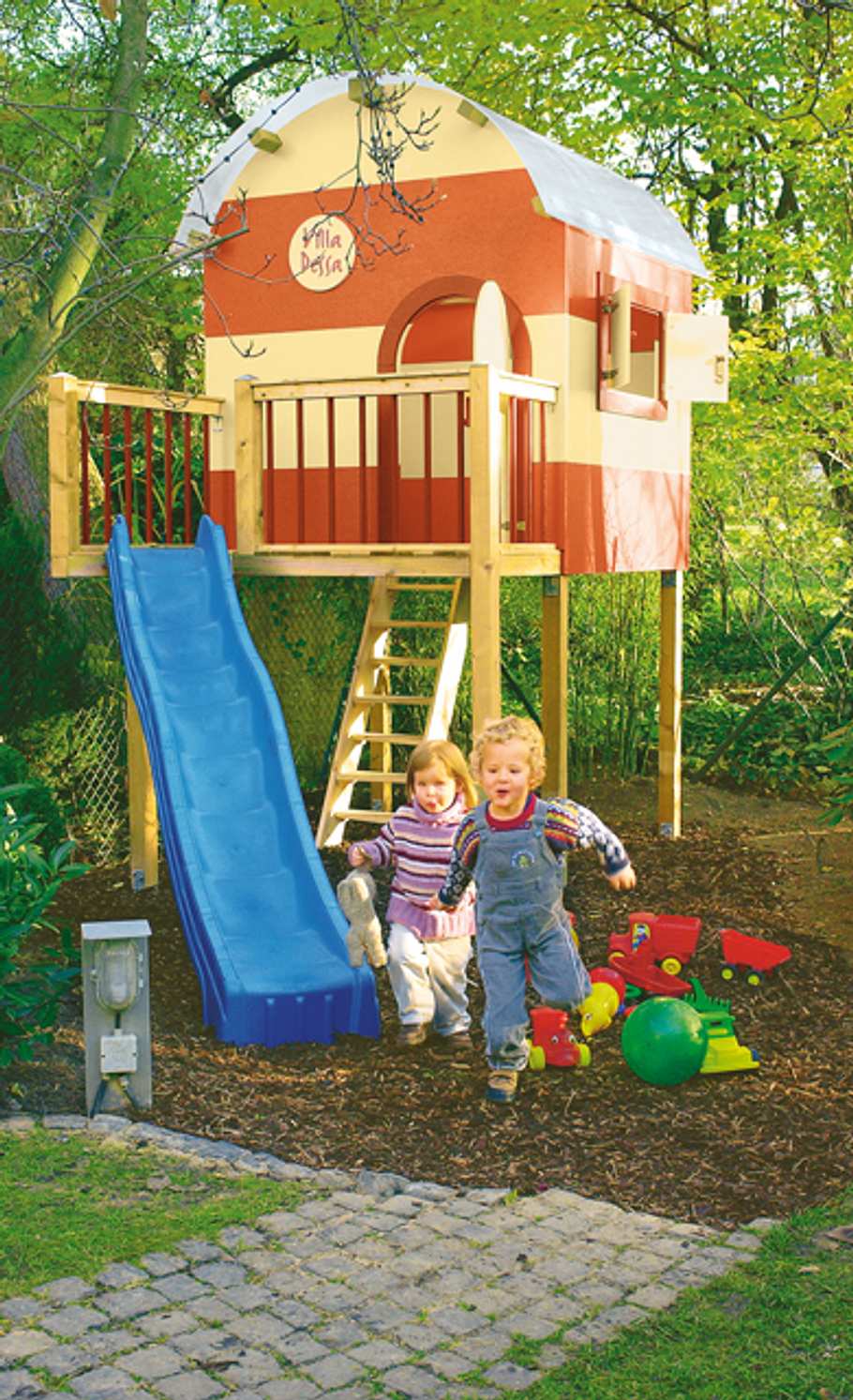

Fertig ist das Kinderhaus zum Spielen. Damit das Spielhaus lange Wind und Wetter trotz, ist ausreichender Holzschutz wichtig. Auch sollte das Kinderspielhaus nicht dauerhaft im Schatten stehen, damit Regenwasser einmal täglich komplett abtrocknen kann.

Spielhaus

Spielhaus

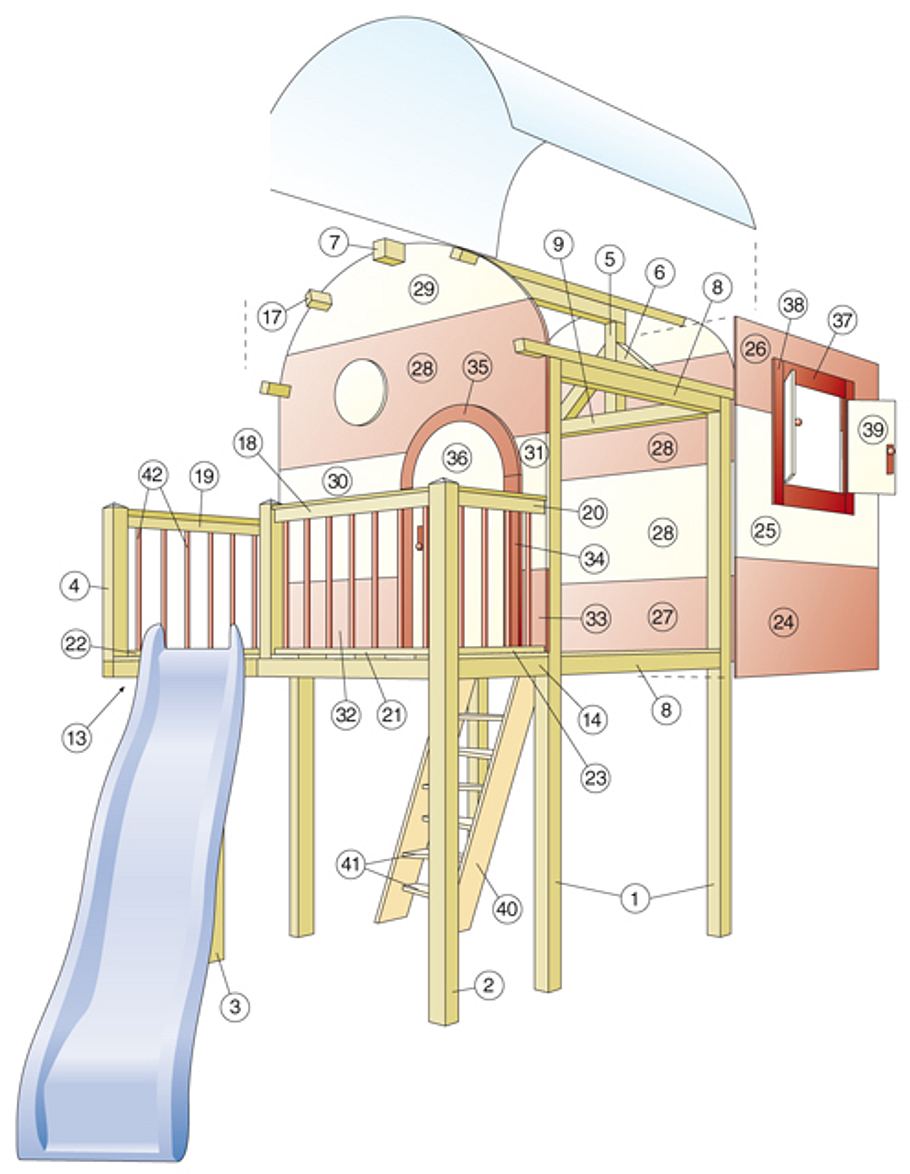

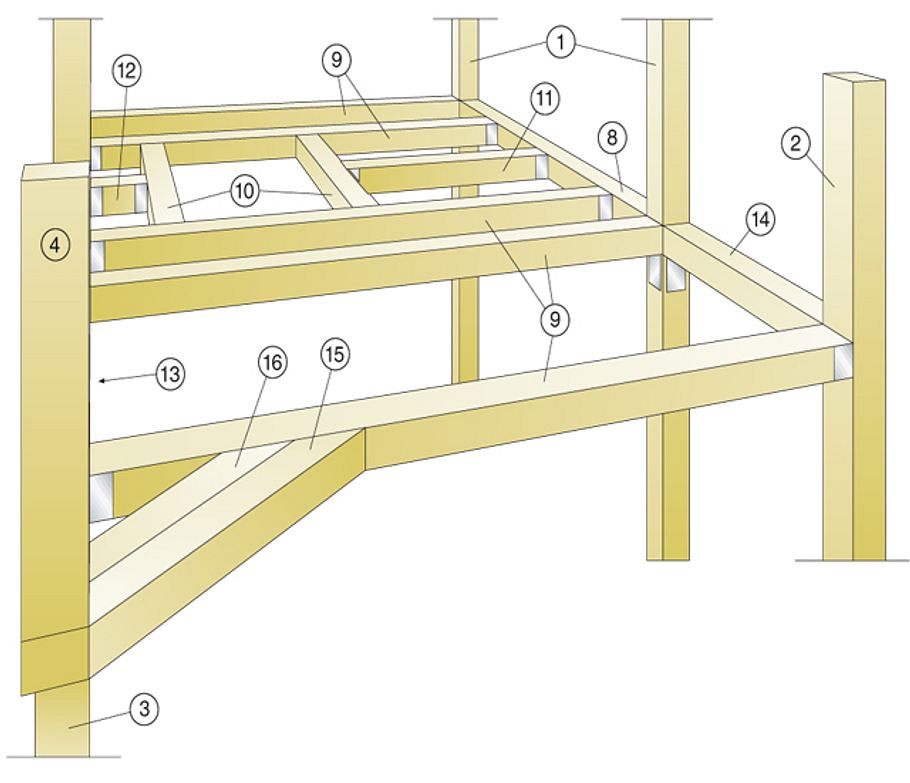

In der Zeichnung finden Sie alle Positionen des Kinderhauses auf Stelzen. Alle Maße finden Sie in unserem Bauplan.

Spielhaus

Spielhaus

In der Zeichnung finden Sie alle Positionen des Kinderhauses auf Stelzen. Alle Maße finden Sie in unserem Bauplan.

Spielhaus

Spielhaus

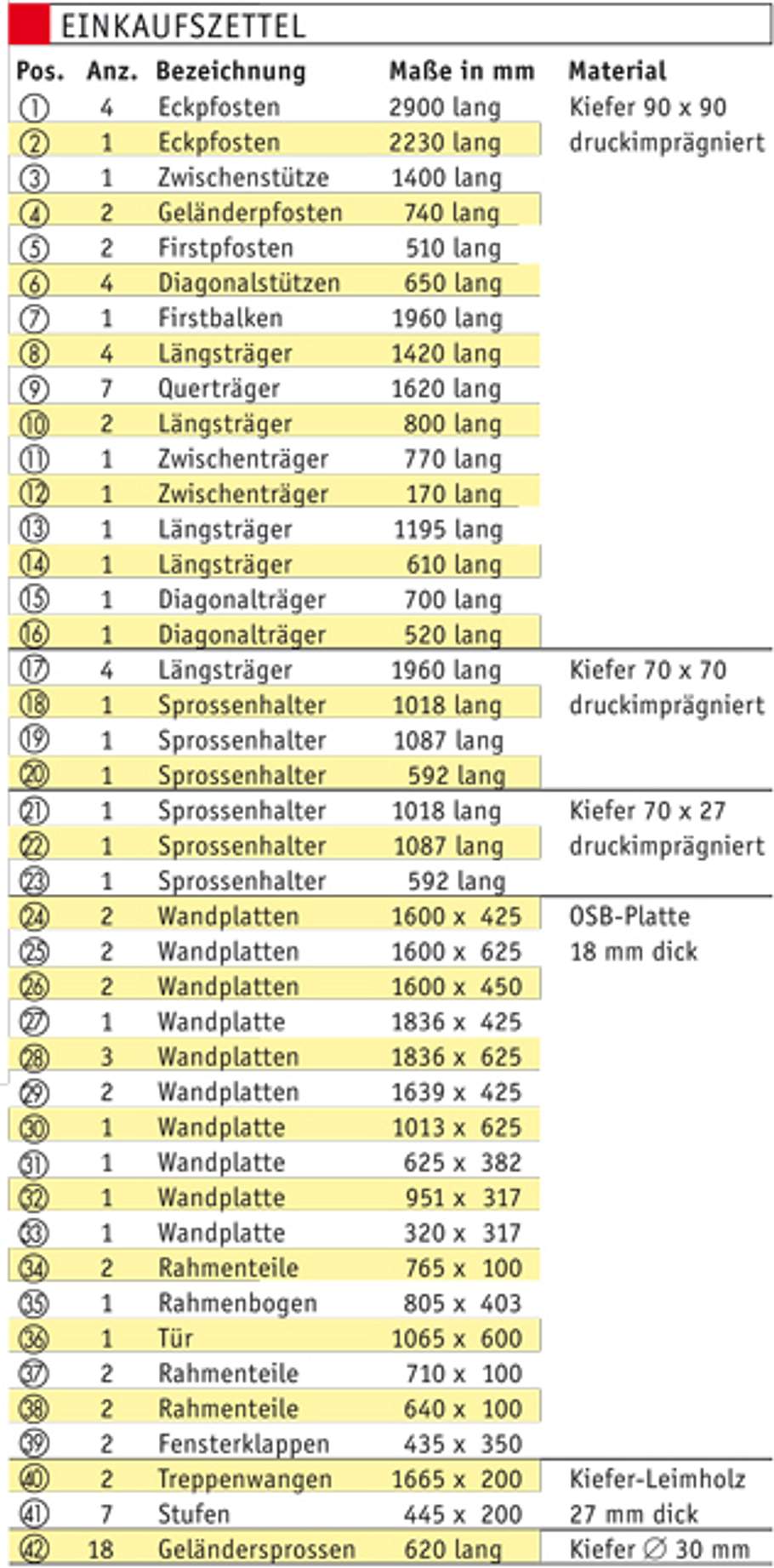

Der Einkaufszettel fasst alle Materialien zum Bau des Kletterhauses zusammen.
Weiterhin benötigen Sie folgende Materialien: OSB 18 dick: 1 Namensschild Ø 300; Leimholz 18 dick: 2x 120 x 40 und 1x 40 x 40 (Türriegel); Sperrholz 6 dick: 1 Fensterriegel 120 x 40; Sperrholz 18 dick: 1 Türplatte 780 x 480; 35 lfd. m Kiefer 95 x 18 (Beplankung, Handläufe); 3 Holzkugeln Ø 30; Kiefer 20 x 20: je 7 Stufenträger 200 und 120 lang, 1 Eckverbinder 800 lang; 6 U-Stützenschuhe 91 x 60 x 120; 25 Schwerlastverbinder 70 x 70 x 55; 6 Winkelverbinder 40 x 40 x 40; 12 Balkenschuhe 90 x 88; 8 Scharniere (leichte Werfgehänge) 300 x 35 (Tür, Fenster und Treppenklappe); 2 Arbeitsplattenverbinder mit Skt.-Schrauben M8 x 100 mit Muttern, Scheiben und Gegenlager; 8 Schloss-Schrauben M8 x 25 mit Scheiben und Muttern (Scharniere); 4 Schloss-Schrauben M8 x 140 mit Scheiben und Muttern (Treppe); 2 Schlossschrauben M8 x 140 (kürzen) mit Scheiben und Muttern (Rutsche); 3 Pfostenkappen 118 x 118; 4 Möbelgleiter; 2 Hohlkammerplatten 6 dick, 1050 x 2500 mit Befestigungsmaterial; 2 Abschlussprofile ca. 2100 lang; 1 Verbindungsprofil ca. 2500 lang; 1 Wellenrutsche 3050 x 450, Kunststoff blau; Spanplatten-Schrauben; Flachdübel; Holzdübel

Spielhaus

Spielhaus

Zwar braucht der Nachbau dieses Kinderspielhauses etwas Zeit, aber die Freude Ihrer Kinder über diese einzigartige Spiel-Attraktion im Garten wird die Mühen locker ausgleichen!

Manchmal werden Kinderträume wahr. Bei diesem architektonisch reizvollen Spielhaus auf Stelzen mit lichtdurchlässigem Tonnendach aus Kunststoff, Falltür mit Sambatreppe, Balkon mit Aussicht und rasanter Rutsche ja vielleicht auch Heimwerkerträume.

Checkliste Werkzeug

  • Akku-Schrauber

  • Bohrmaschine

  • Stichsäge

  • Winkelschleifer

Dieses etwa 3,50 m hohe und 1,80 x 1,60 m große Stelzenhaus auf 1,40 m hohen Beinen ist zwar anspruchsvoll, aber handwerklich nicht besonders schwierig in die Tat umzusetzen. Voraussetzung ist jemand, der kräftig mit anpacken kann. Das Spielhaus besteht überwiegend aus imprägniertem Gartenholz-Balken: Sie sind (relativ) gerade und bleiben auch so. Und Sie ersparen sich den aufwendigen, aber unentbehrlichen Holzschutz. Da die Blaken nicht gerade bilig sind, sollten Sie die Balken beim Händler Stück für Stück auswählen: Sortieren Sie krumme oder solche mit austretendem Harz gleich aus.

Bauanleitung Spielhaus

Die Balken werden mit verzinkten Balkenschuhen, Winkeln und Schwerlastverbindern zusammengefügt. Die Wände aus zusammengesteckten OSB-Nut-und-Feder-Platten steifen die Konstruktion aus. Sie werden in der Werkstatt zugeschnitten, komplett lackiert und von außen auf die Balkenkonstruktion geschraubt. Wir haben für das Haus etwa 80 cm tiefe Punktfundamente gegossen. Sie können jedoch auch einen Handwerksbetrieb engagieren. Das erspart Ihnen obendrein den Transport von 16 40-kg-Säcken Estrichzement, die Sie für die sechs Fundamente benötigen. Betriebe nennt Ihnen die Handwerkskammer, die Baugewerks- oder die Maurerinnung Ihrer Region. Die Fundamente sollten Sie zwei Wochen vor dem Aufbau gießen, damit sie ausreichend aushärten.

Tür- und Fensterrahmen aus OSB schrauben Sie auf die Wände. Das Türblatt bildet eine Ebene mit dem Rahmen, also doppeln Sie den inneren Riegel am Drehpunkt um die Wandstärke auf. Den vorgebohrten, angesenkten Außenriegel verschrauben Sie mit dem in der Tür steckenden Dübel des Innenriegels. Als Griffe dienen Buche-Kugeln an Dübeln. Die Falltür besteht aus Bodenplanken, die Sie auf einer Trägerplatte verschrauben. Lassen Sie in die äußere Planke den Kistengriff zum Öffnen der Tür von innen ein. Die Sacklöcher der unteren Sprossenhalter mit dem 2-mm-Bohrer öffnen. Bei der Montage zum Schluss lassen Sie die Sprossen mit PU-Leim in die Sacklöcher ein und verschrauben sie von unten. Um die 90-x-90-mm-Balken abzulängen, brauchen Sie eine Kappsäge. Wegen der Schnitttiefe müssen Sie von beiden Seiten arbeiten. Unser Tipp: möglichst gleich vom Händler kappen lassen! Da die Teile alle unterschiedlich lang sind, brauchen Sie sie nicht zu bezeichnen, was allerdings andererseits die Arbeit erleichtert.

Kinderspielhaus selber bauen

Wollen Sie die Konstruktion nach Zimmermannsart mit Nägeln verbinden, nutzen Sie alle Löcher der Verbindungsbeschläge. Arbeiten Sie mit Schrauben, genügen vier pro Seite. Zum Montieren der oberen Längs- und Querträger ist eine hohe Leiter nötig. Um die Diagonalträger miteinander zu verschrauben, die die Rutsche halten, bohren Sie mit dem 25-mm-Forstnerbohrer Sacklöcher für die Schlüsselschraubenköpfe in den kürzeren. Die Löcher nach unten mit dem 8-mm-Holzbohrer öffnen; den längeren Diagonalträger für die Verschraubung vorbohren. Bei der Montage der Diagonalträger mit Arbeitsplattenverbindern und Sechskantschrauben bohren Sie die Metalllasche des Verbinders so auf, dass die Schraube durchpasst, mit der die Träger durch Quer- beziehungsweise Längsträger verschraubt werden. Die Position der Arbeitsplattenverbinder ermitteln Sie am besten an Ort und Stelle. Die beiden kurzen Geländerpfosten werden auf Längs- und Querträger genauso verschraubt. Die Nut-und-Feder-OSB-Platten der Wände kommen fix und fertig zugeschnitten, vorgebohrt und lackiert auf die Baustelle. Richten Sie die erste auf festgespannten Zulagen aus und prüfen Sie nochmals, ob die Pfosten senkrecht stehen. Die vorgebohrten Löcher sollten Sie angesenkt haben, um die Schraubenköpfe einzulassen. Dann tarnen Sie sie zum Schluss nur mit einem Klacks Farbe.

Beim Spielhaus-Bau an TÜV-Vorgaben halten

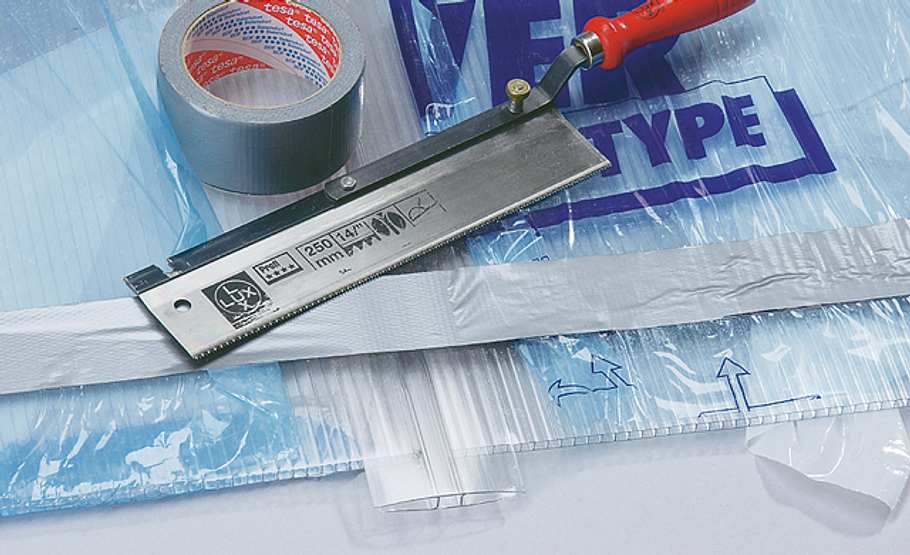

Achten Sie darauf, dass die Schrauben, mit denen Sie die Winkel der Dachlängsträger montieren, kurz genug sind, damit Sie nicht vorn austreten. Längen Sie das H-Profil erst mit der Feinsäge ab, wenn Sie die beiden Dachplatten zusammengefügt und mit Klebeband fixier t haben. Dazu ziehen Sie die Schutzfolie nur soweit ab wie nötig. Für die Zapfen der Pfostenkappen bohren Sie 10-mm-Löcher in das Kopfholz. Sitzen sie beim Einstecken nicht fest genug, können Sie sie mit Silikon fixieren. Aus Platzgründen empfehlen wir eine Treppe mit wechselseitig angeschrägten Stufen. Damit die Feuchtigkeit nicht so schnell ins Kopfholz der Wangen eindringt, versehen Sie diese mit Möbelgleitern, die nicht auf dem nackten Boden stehen sollten, sondern auf einer lose auf dem Boden liegenden – äußerst wasserfesten – Siebdruckplatte. Die Schlossschrauben, mit denen Sie die Treppe montieren, längen Sie nach dem Verschrauben ab und schleifen die Überstände mit den Muttern bündig. Laut TÜV sollten Sprossen- und Stufenabstände am Spielhaus kleiner sein als 11 cm; die Öffnungen zwischen den Stufen lassen sich durch untergeschraubte Leisten verringen. Die geöffnete Falltür beim Spielen mit Kette und Vorhängeschloss sichern, damit sie beim Toben nicht zufallen kann.
