Zirkuswagen selber bauen

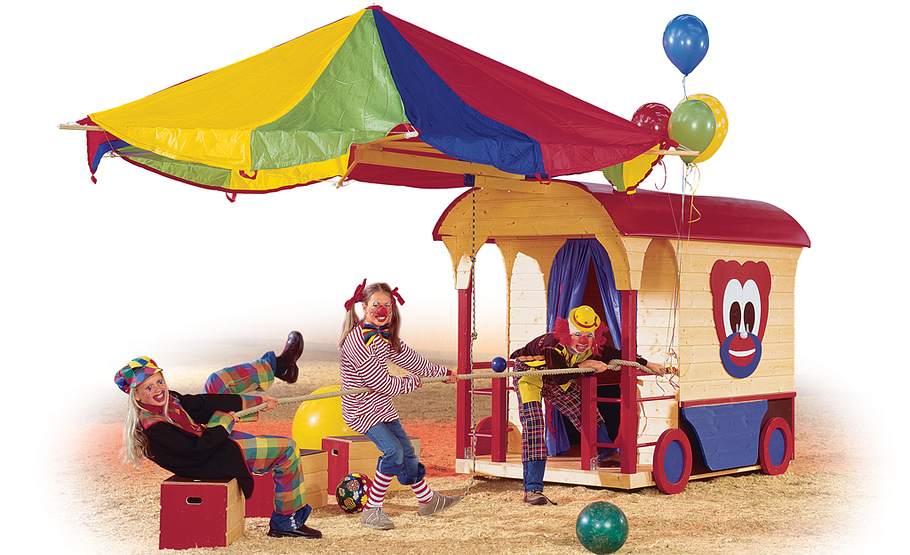

Dieses Gartenhaus lässt Kinderherzen höher schlagen! Es ist nicht nur Höhle und eigenes Reich, sondern auch prächtige Kulisse für glanzvolle Zirkusvorstellungen.
Zirkuswagen selber bauen
Viel Spaß im Garten verspricht dieses Spielhaus im Zirkus-Design. Clowns, Artisten und Dompteure wetteifern hier um die Gunst der Zuschauer.
Zirkuswagen selber bauen

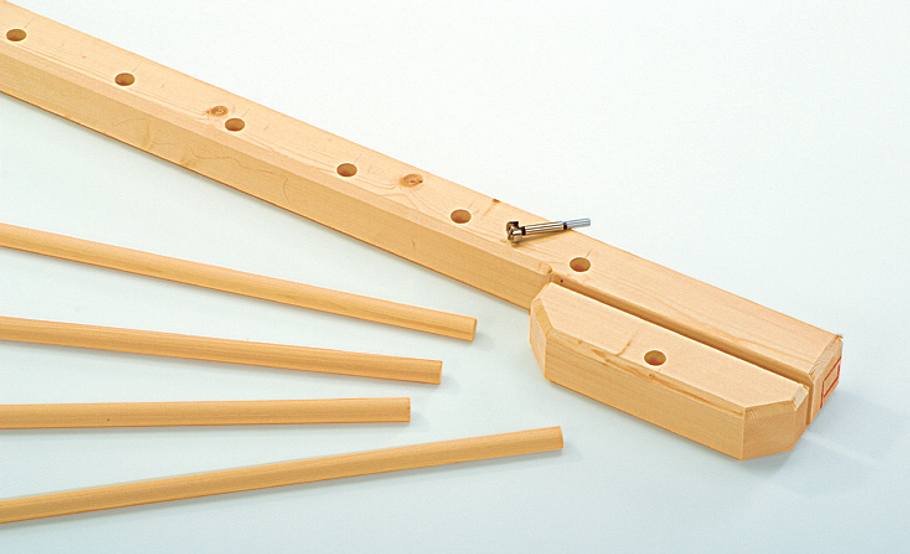

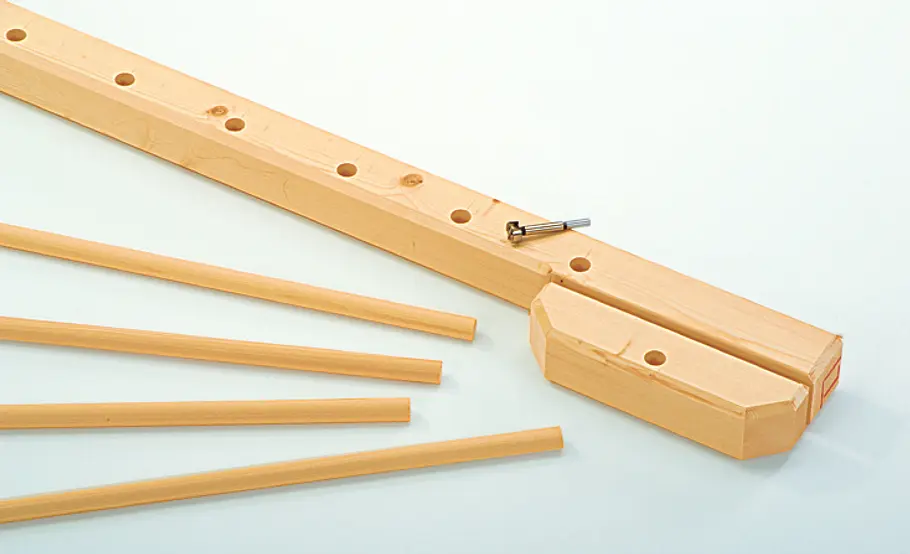

Sprossen bis zwei Drittel der Holmstärke mit Hilfe des Forstner-Bohrers einlassen.
Zirkuswagen selber bauen

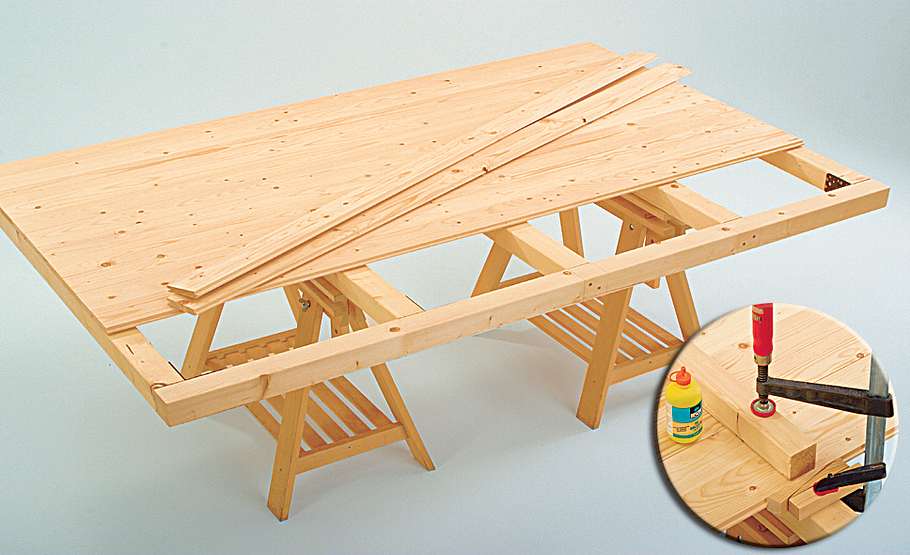

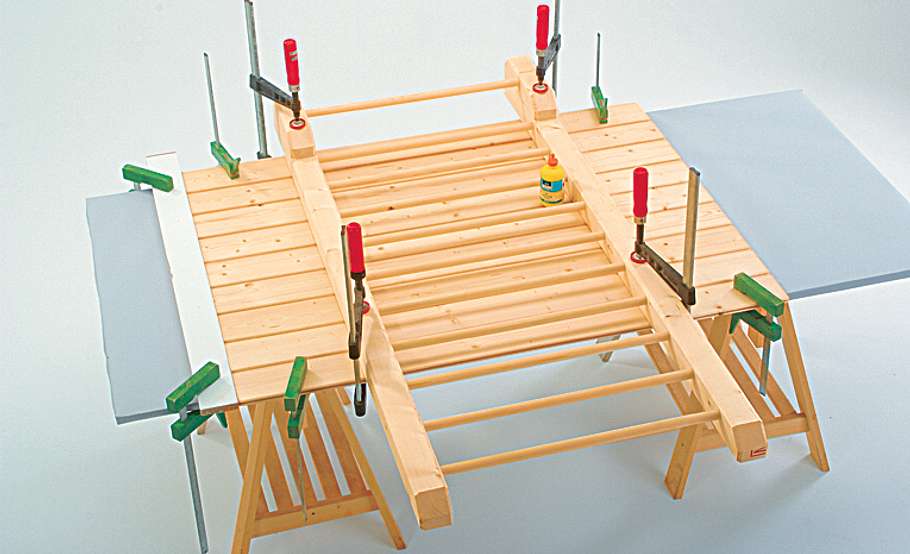

Die beiden Holme der Leiter auf die Rückwandbretter leimen und von hinten verschrauben. Die Bretter zuvor auf ebener Fläche mit Hilfe des Richtscheits miteinander verleimen.
Zirkuswagen selber bauen

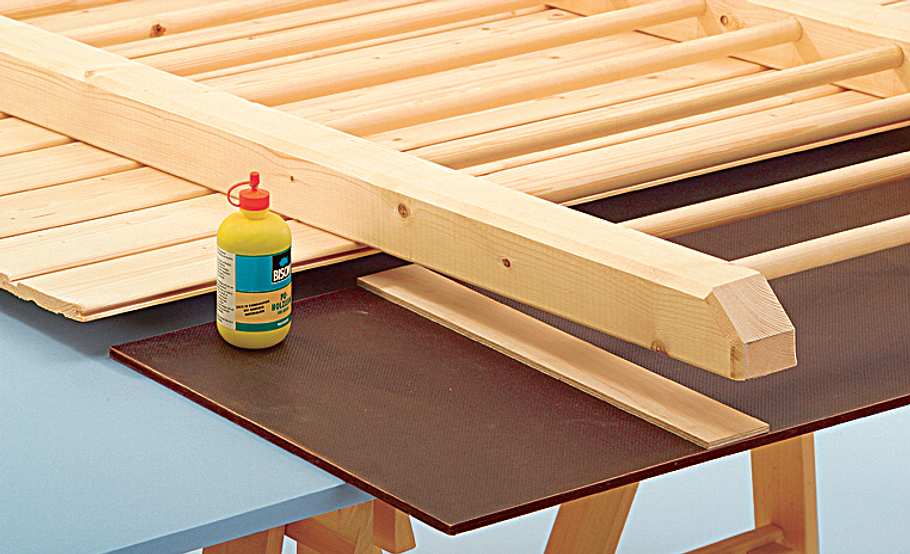

Der untere Wandteil aus Siebdruckplatte ist dünner. Holme mit PU-Leim und Brettchen unterfüttern.
Zirkuswagen selber bauen

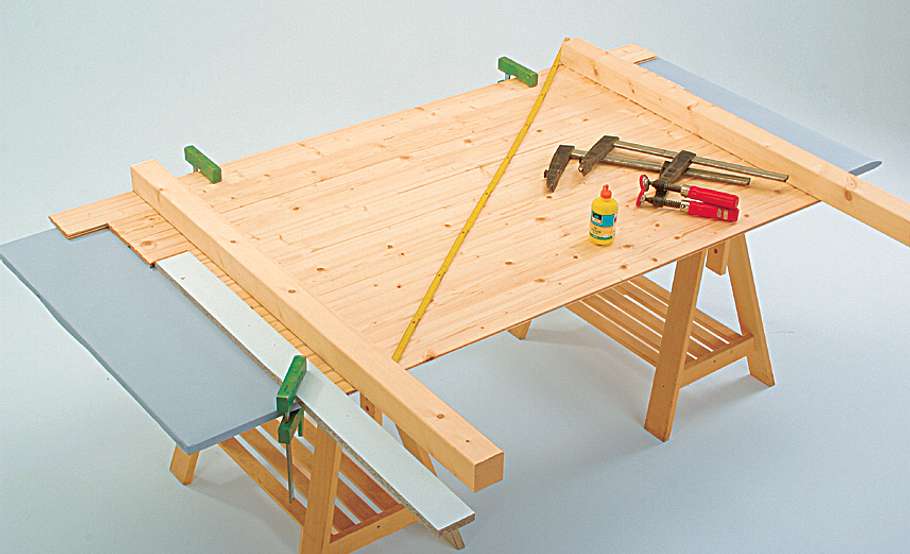

Die oberen drei Bretter der Seitenwände länger lassen. Kontrollieren Sie den Stich mit dem Zollstock.
Zirkuswagen selber bauen

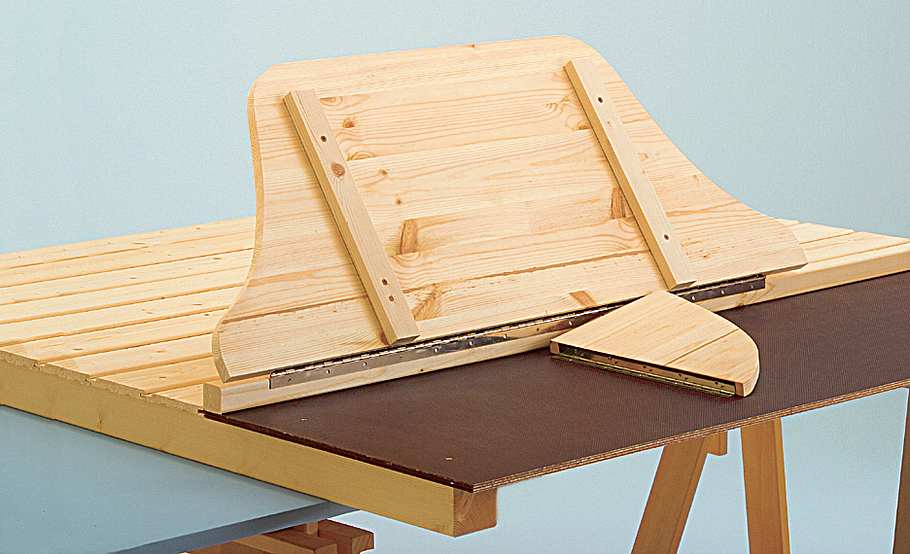

Tischklappe ausschneiden und mit zwei Leisten von unten versteifen. Kiefer-Kantholz aufleimen; Klappe und Stütze mit Klavierband anschlagen.
Zirkuswagen selber bauen

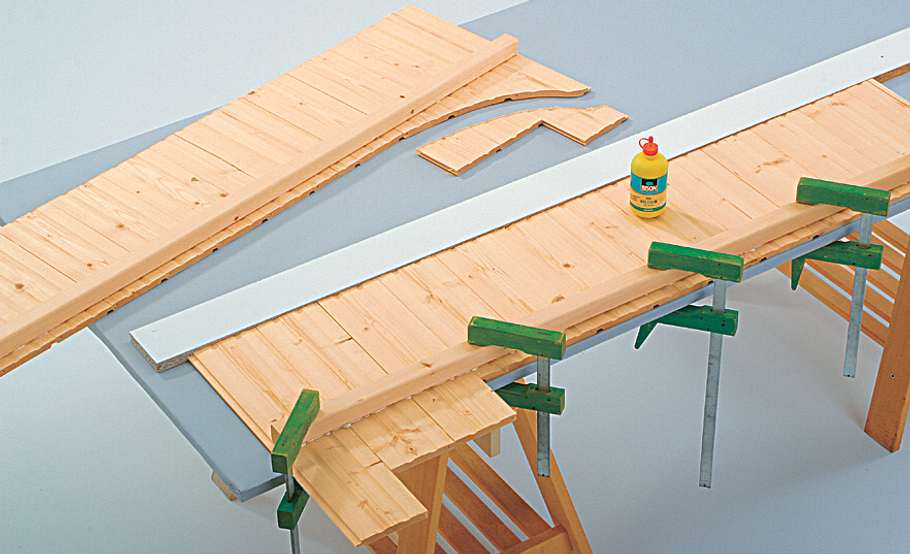

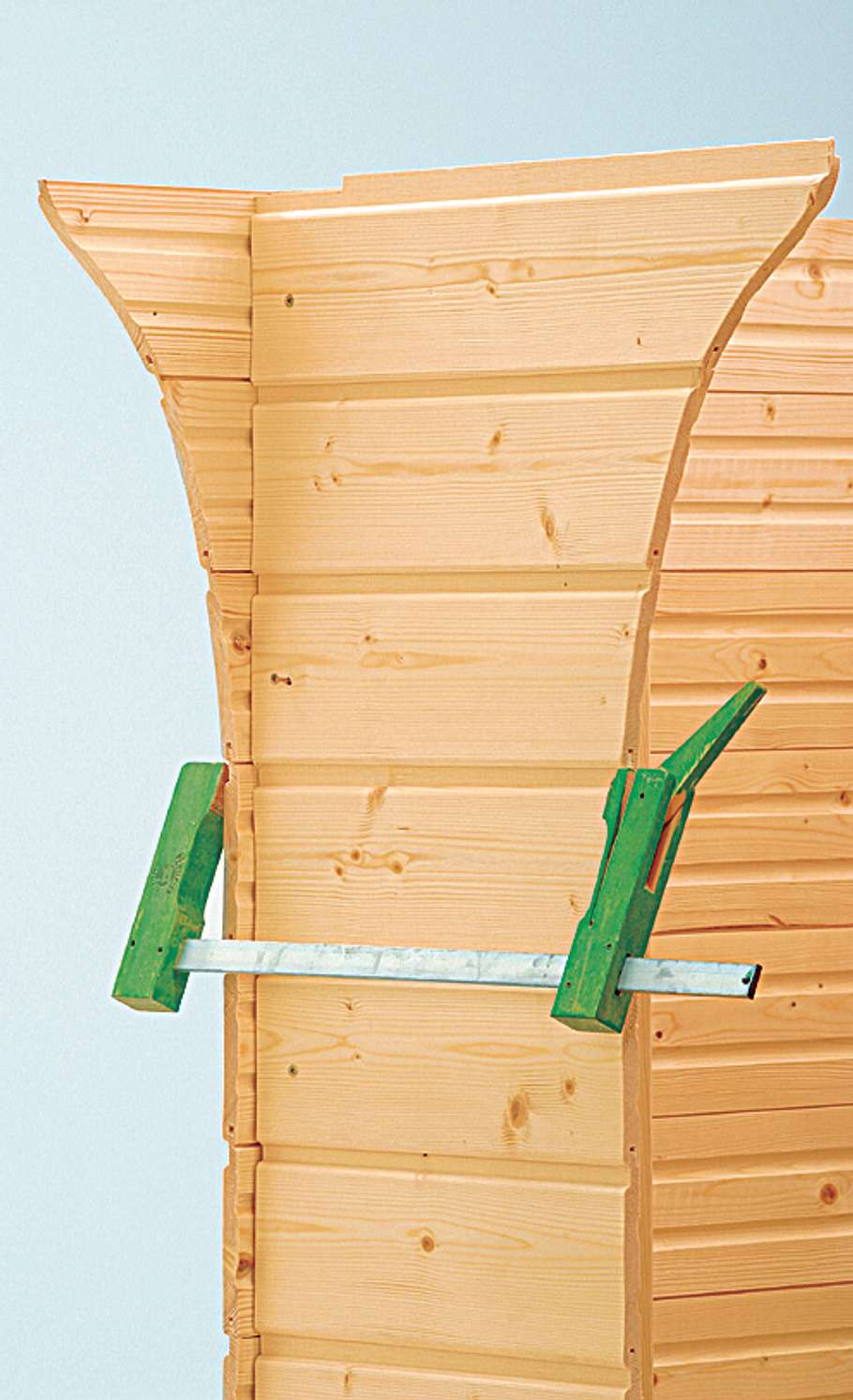

Auch die oberen Vorderwandbretter länger lassen; mit der Stichsäge ausschneiden. Die Kantholzaussteifung aufleimen. Auf Rechtwinkligkeit achten!
Zirkuswagen selber bauen

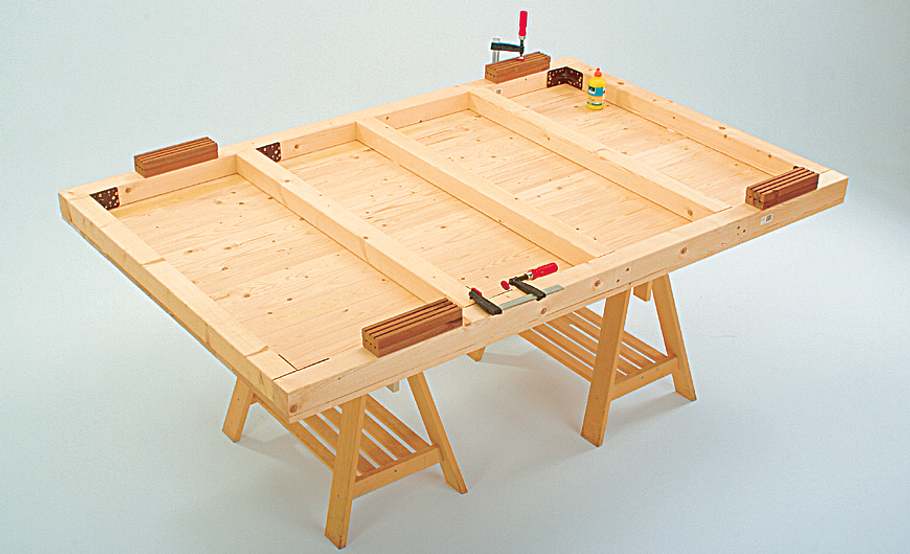

Montieren Sie die Ecken und den Querträger unter der Tür mit Schwerlastverbindern.
Zirkuswagen selber bauen
Die anderen Verbindungen seitlich durchschrauben. Dielen leimen und nageln. PRAXISTIPP: Für die Füße: Hartholz-Reststücke verwenden!
Zirkuswagen selber bauen

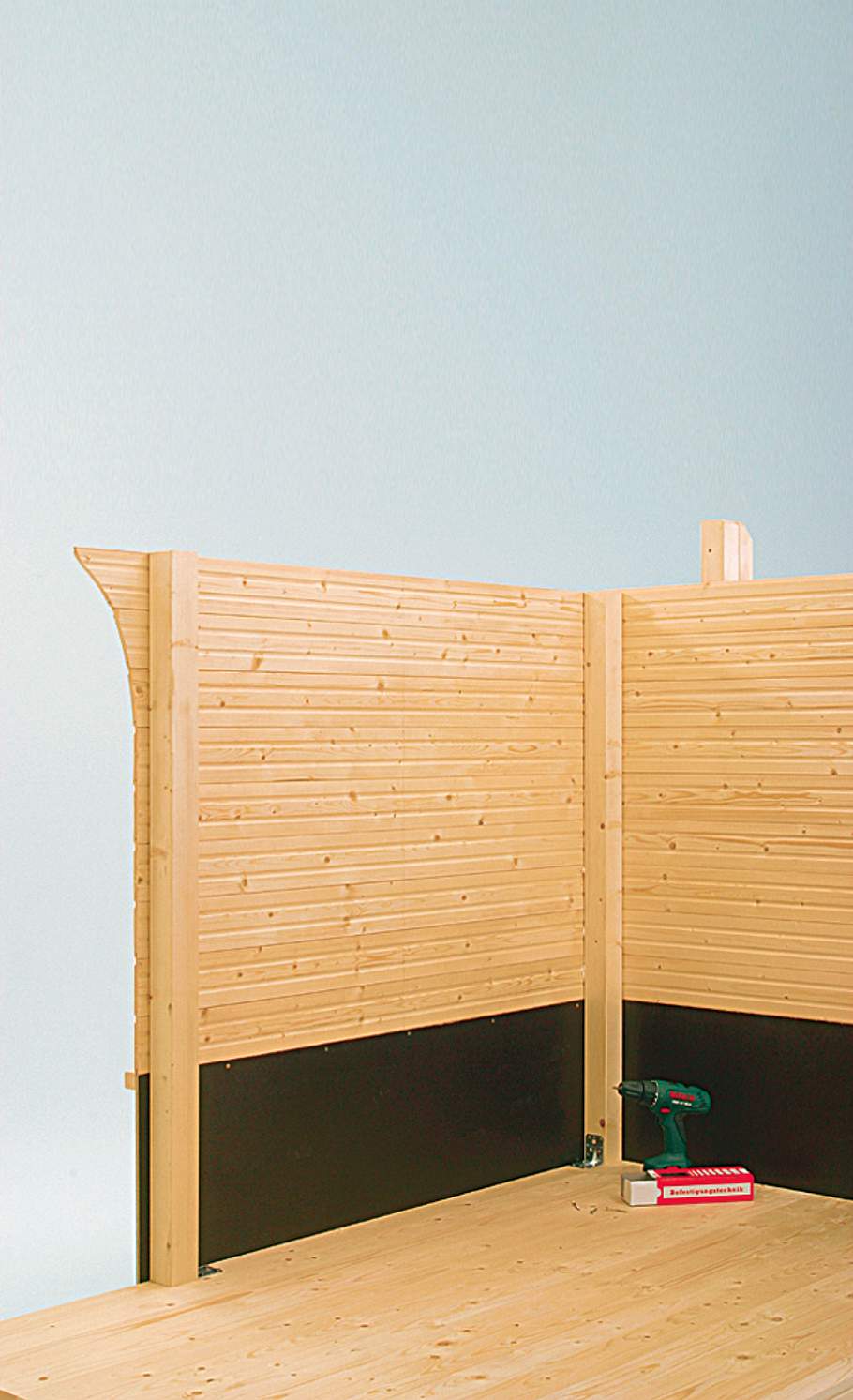

Die Seitenwand mit Schwerlastverbindern auf dem Boden montieren.
Zirkuswagen selber bauen
Die Rückwand mit der Stütze der Seitenwand durch jedes zweite Brett verschrauben. Ohne Leim bleibt alles demontierbar.
Zirkuswagen selber bauen
Die Seiten der Vorderwand an den Seitenwandstützen verschrauben; oben für den Dachbalken ausklinken.
Zirkuswagen selber bauen

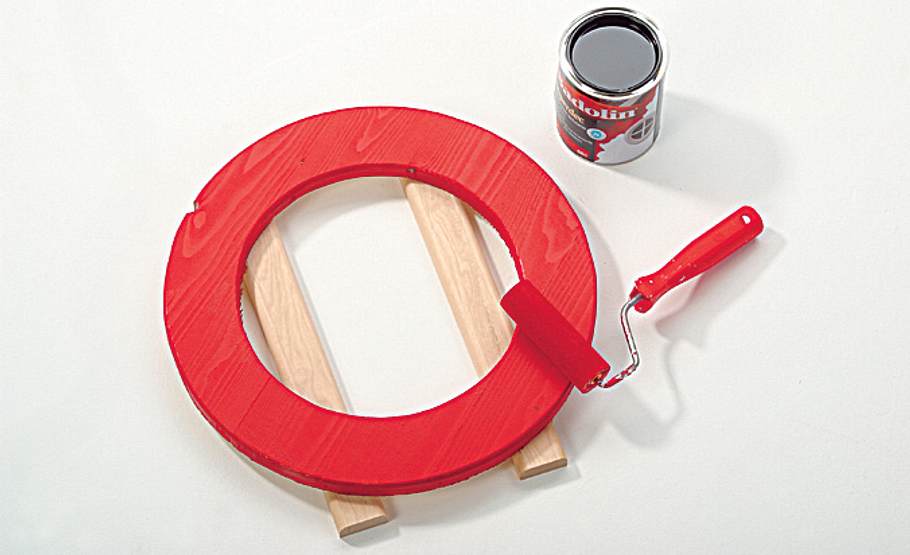

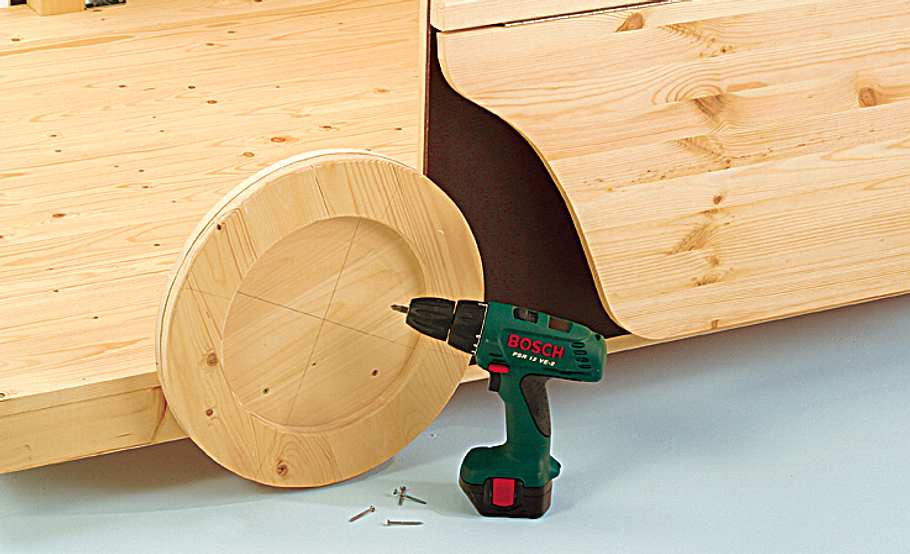

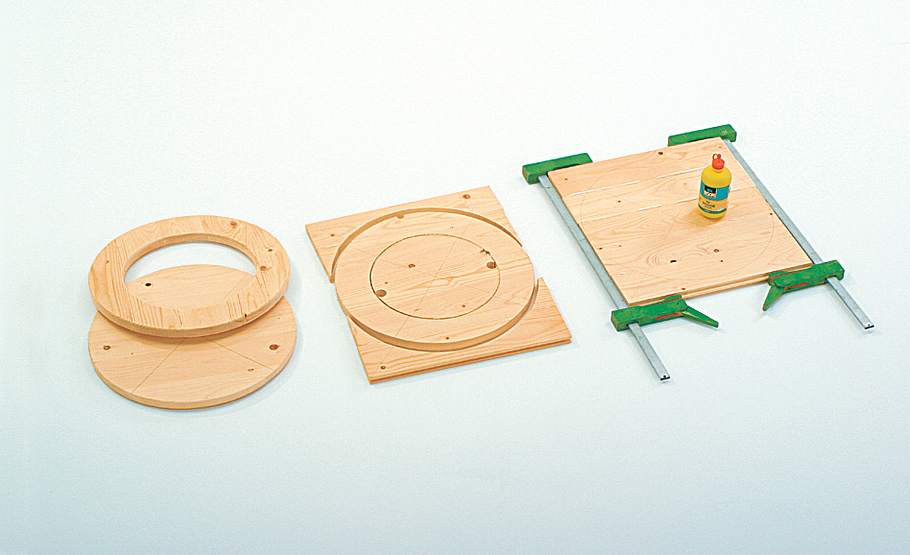

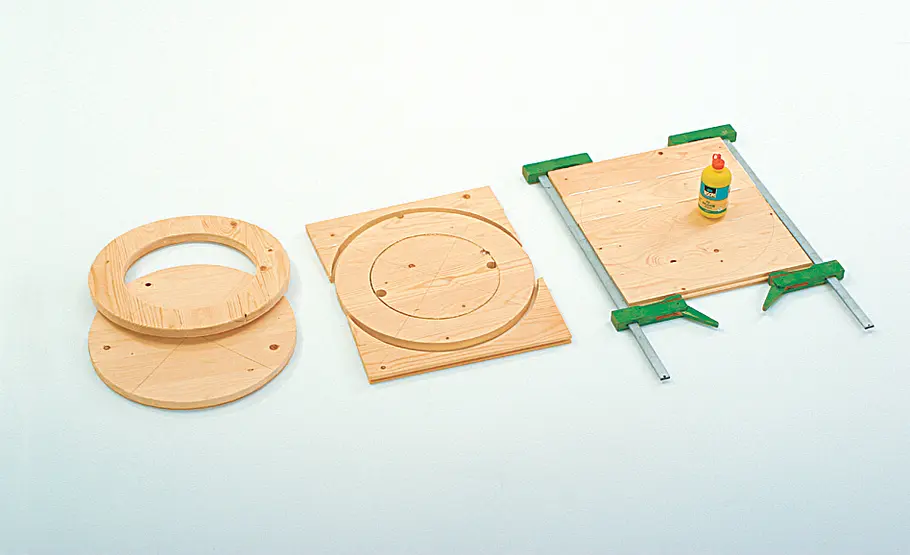

Die Räder bestehen jeweils aus einer Scheibe und einem Ring. Leimen Sie beides aufeinander mit rechtwinklig zueinander verlaufender Maser.
Zirkuswagen selber bauen
Montieren Sie die Räder vor den Hartholzfüßen nach den Angaben im Bauplan.
Zirkuswagen selber bauen

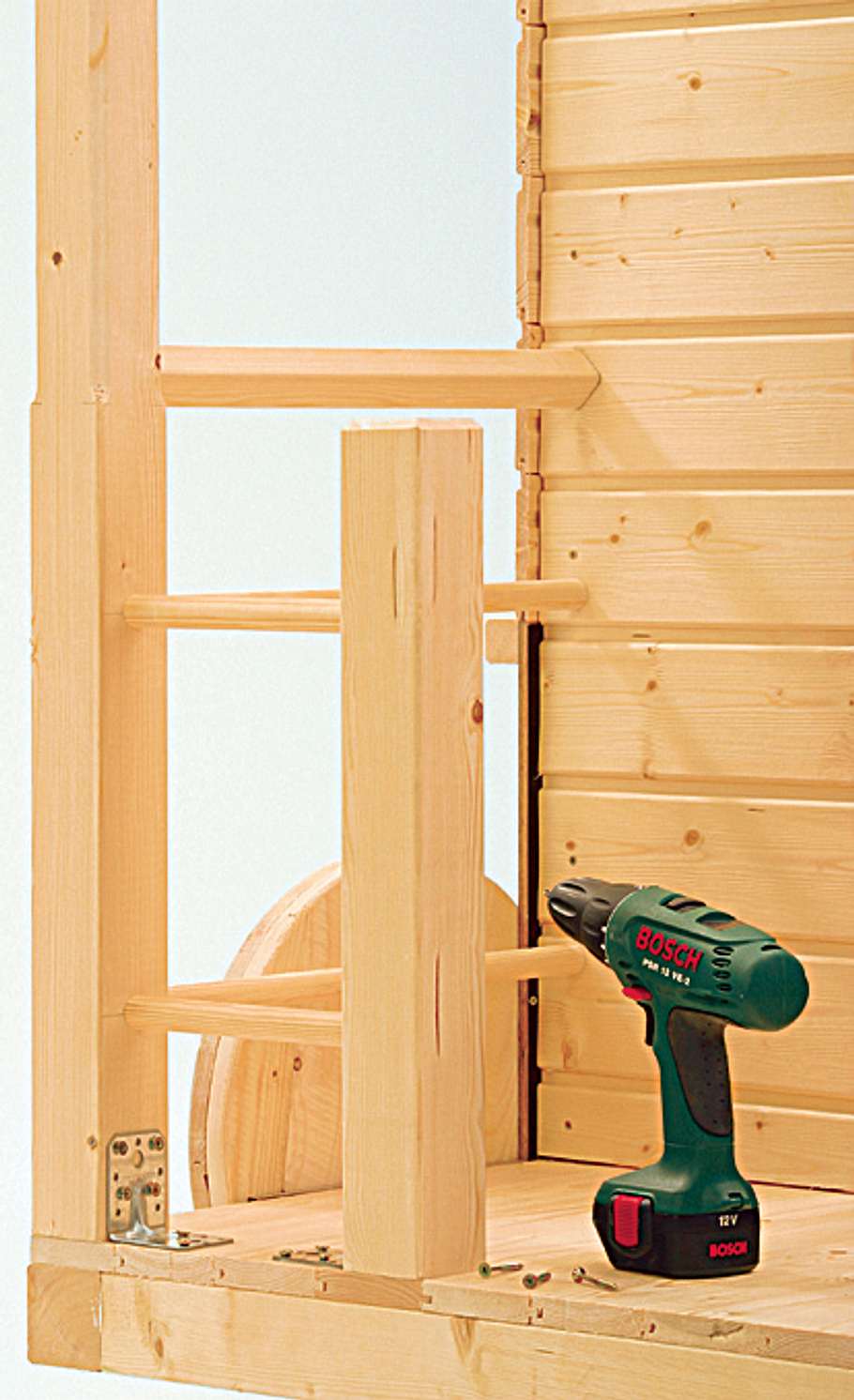

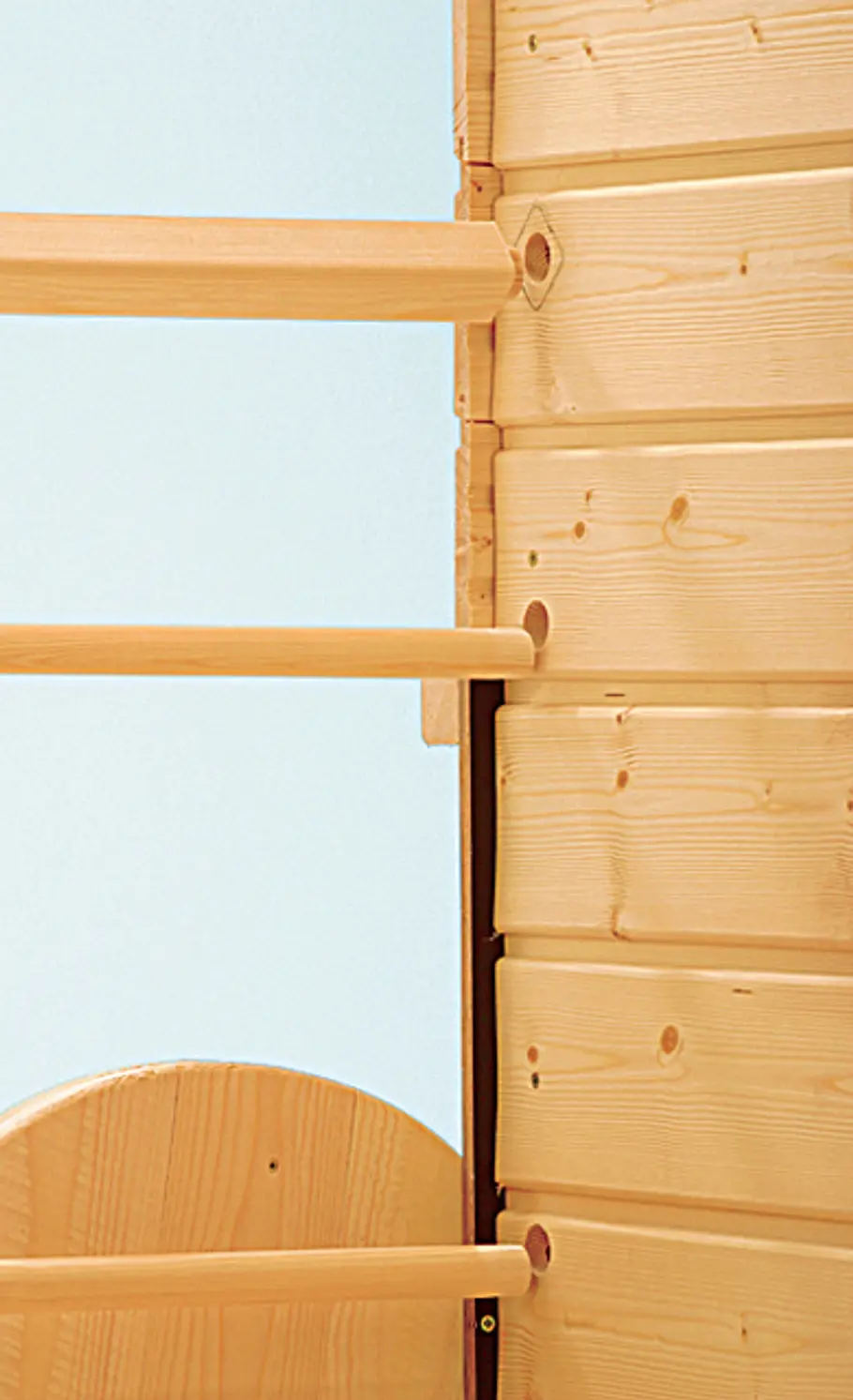

Dann geht’s an das Verandageländer: Nach dem Fasen der Stütze leimen Sie die Rundhölzer ein.
Zirkuswagen selber bauen

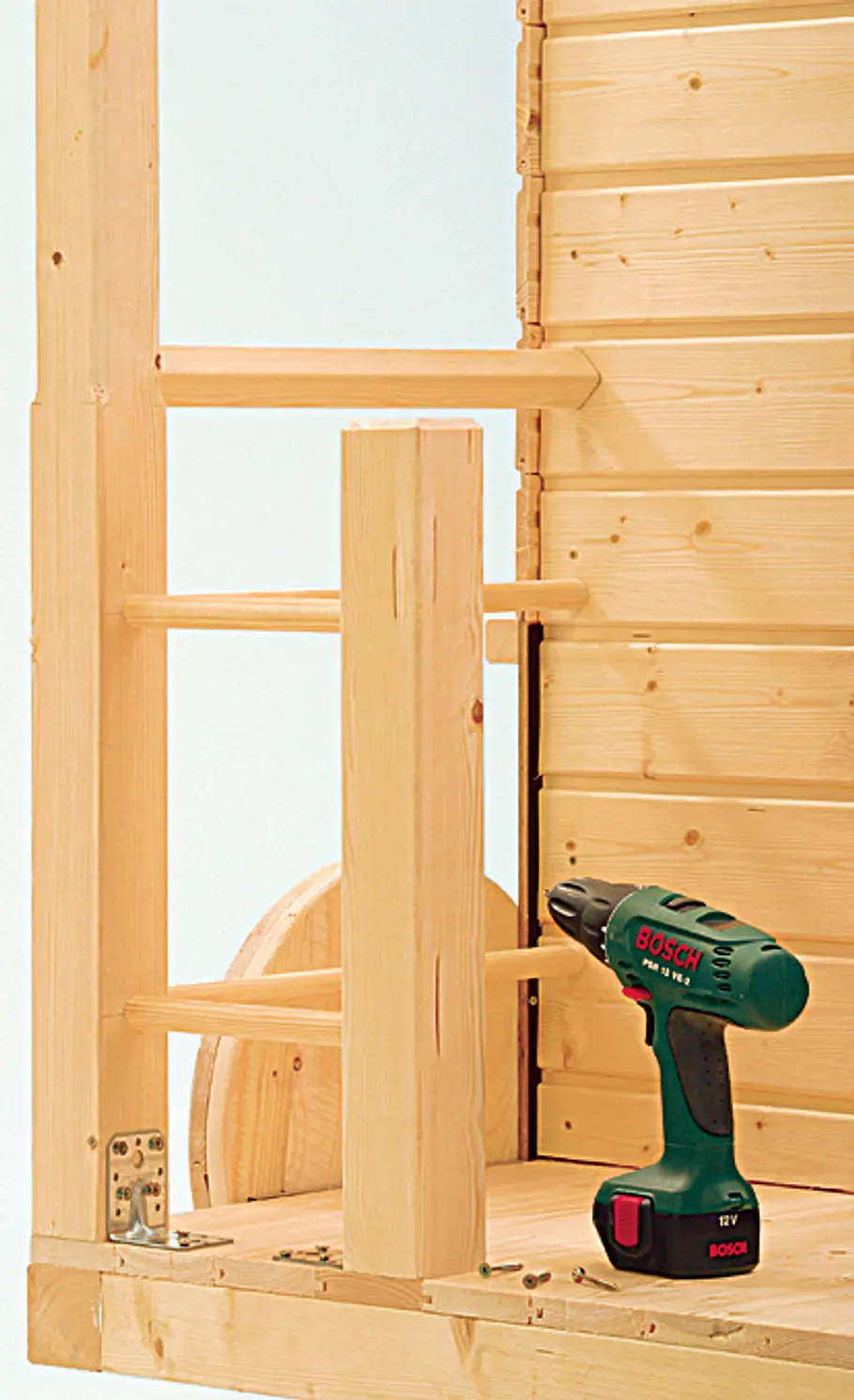

Anschließend die kompletten Geländerwinkel montieren.
Zirkuswagen selber bauen

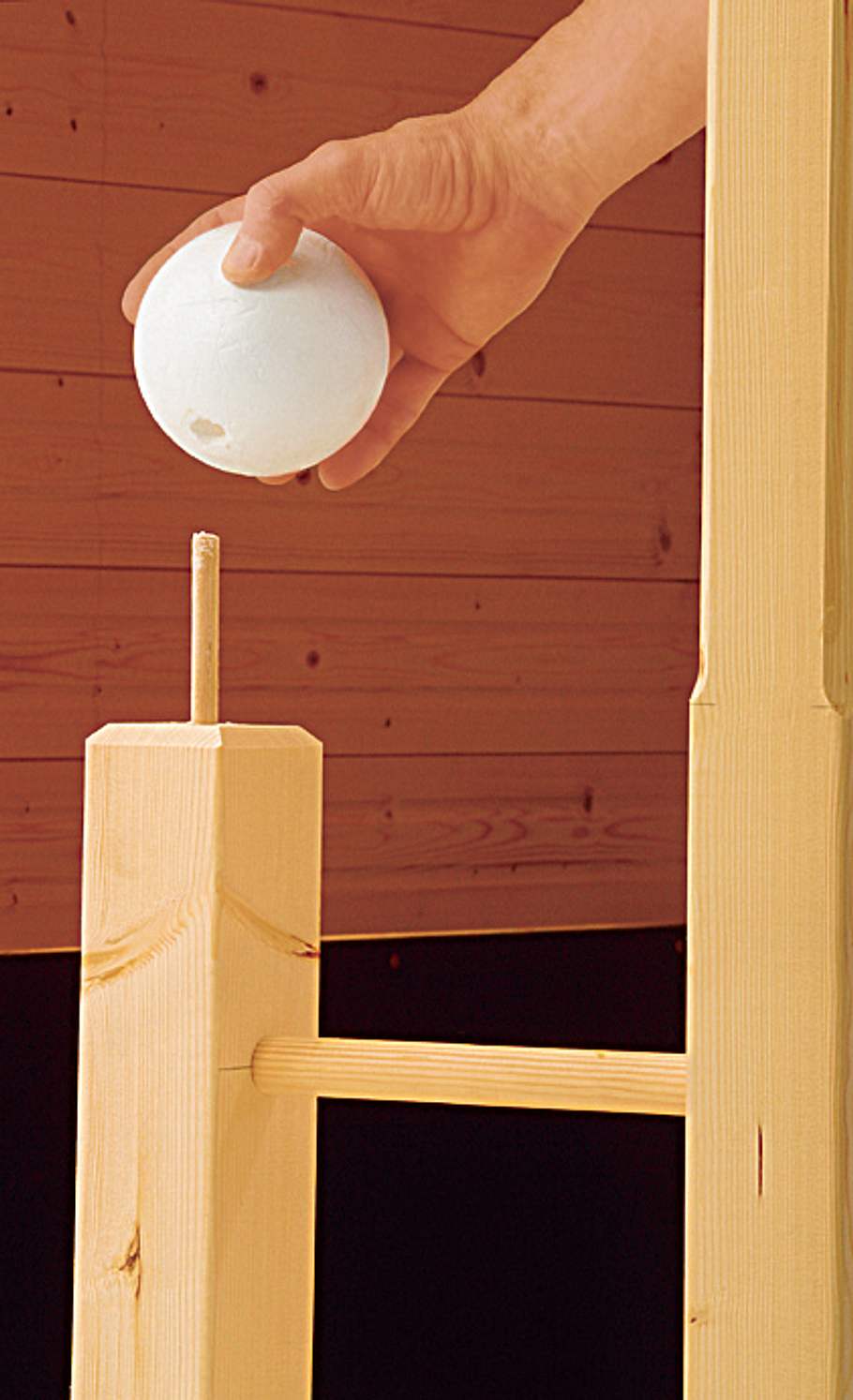

Die Zierkugeln bestehen aus Styropor – das ist billiger als Holz. Sie stecken auf Dübelstangen, die Sie vorher mittig und senkrecht in die Geländerpfosten eingelassen haben.
Zirkuswagen selber bauen

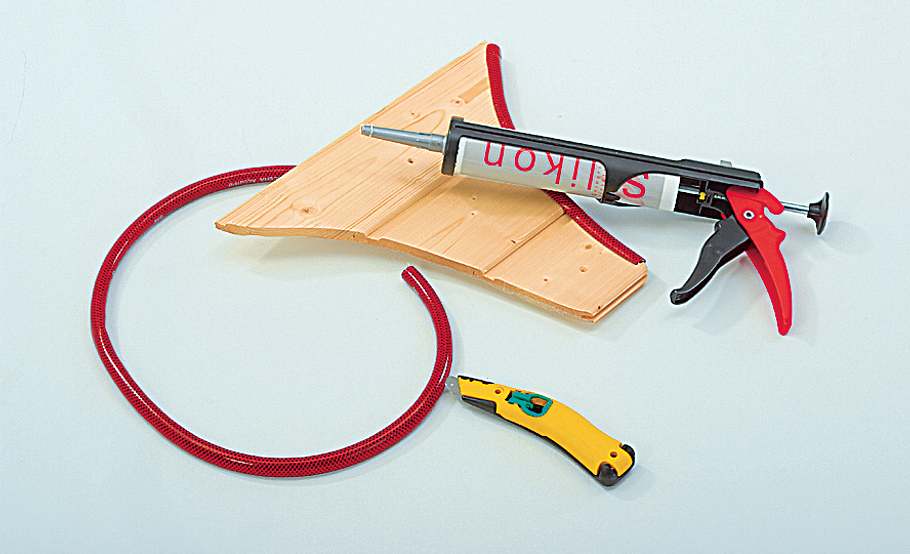

Optional: Ein Gartenschlauch dient als Kantenschutz am Handlauf. Schlitzen Sie ihn mit dem Cutter auf. Die Stücke mit Silikon aus der Kartusche befestigen.
Zirkuswagen selber bauen

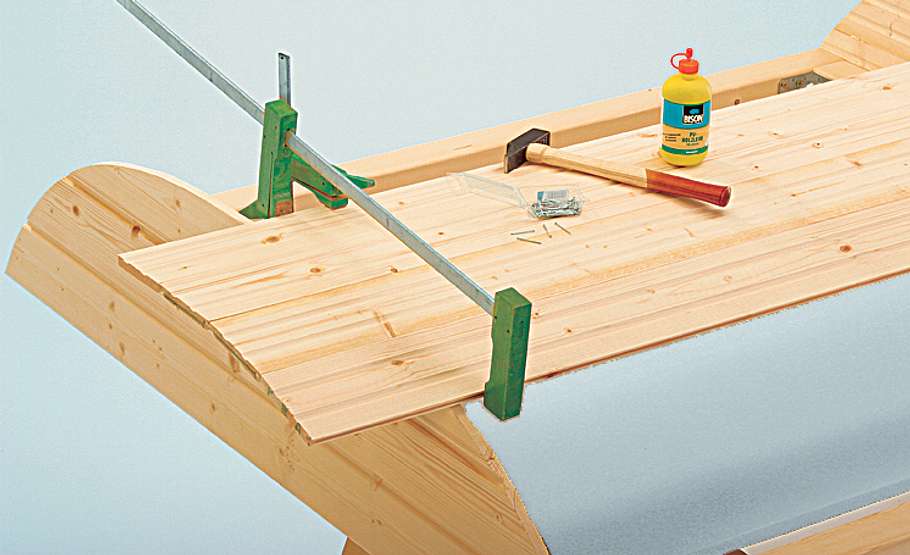

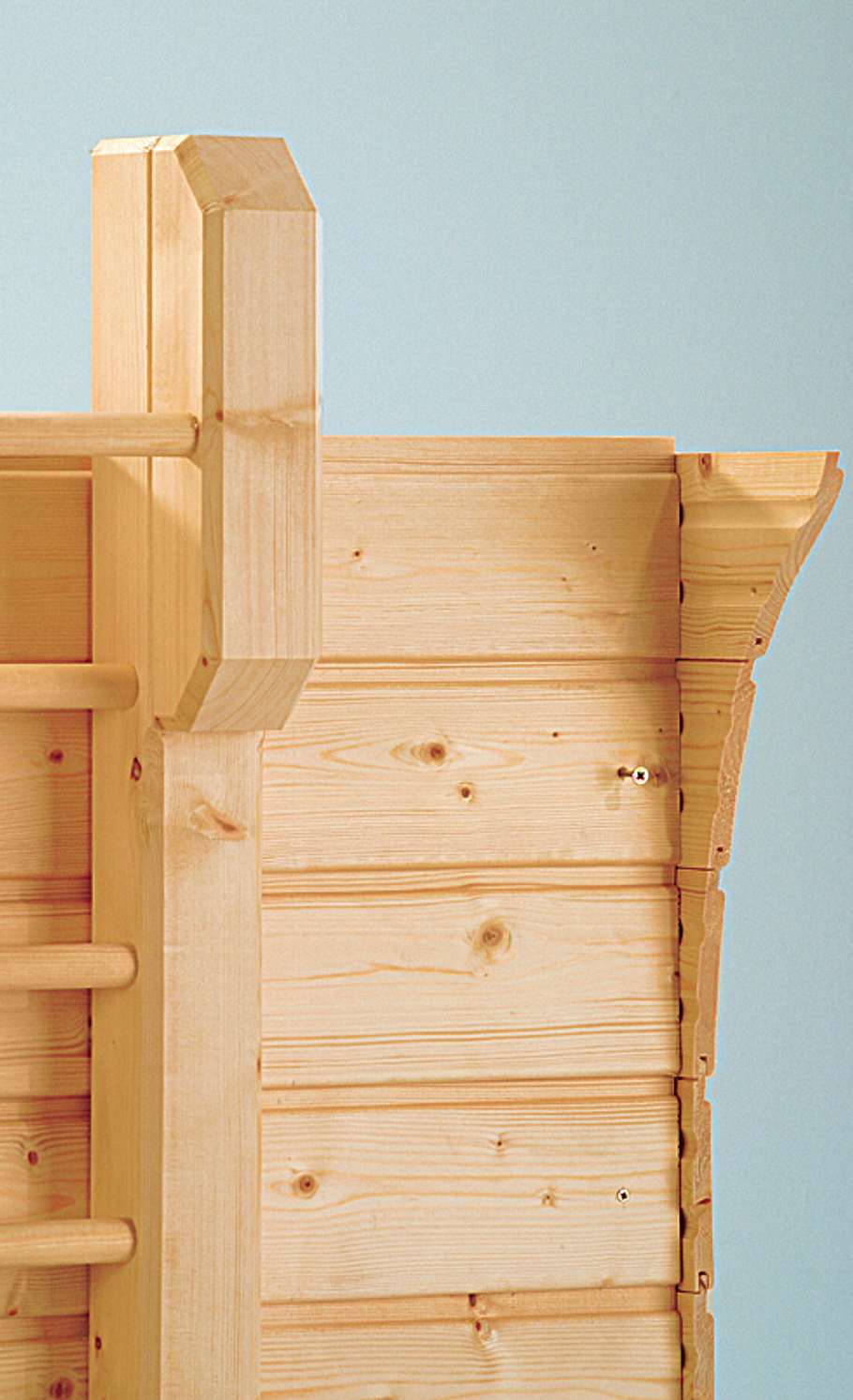

Die drei Rundgiebel nach Bauplan ausschneiden und anleimen. Beplanken Sie sie mit Leim und Nägeln, die weniger schönen Seiten nach oben.
Zirkuswagen selber bauen

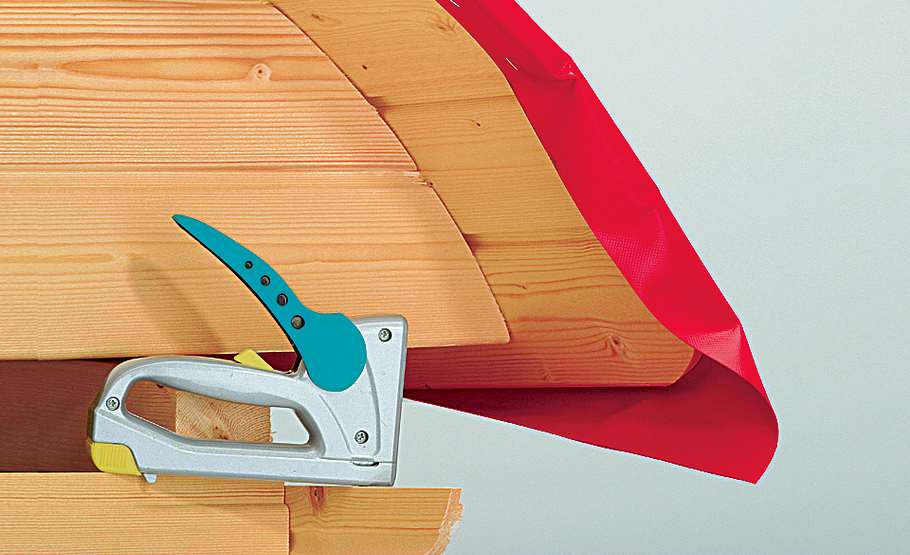

Um das Dach mit PVC-Folie zu bespannen, heben Sie es an und bocken es auf, damit Sie mit dem Tacker auch längs die Unterseiten erreichen.
Zirkuswagen selber bauen

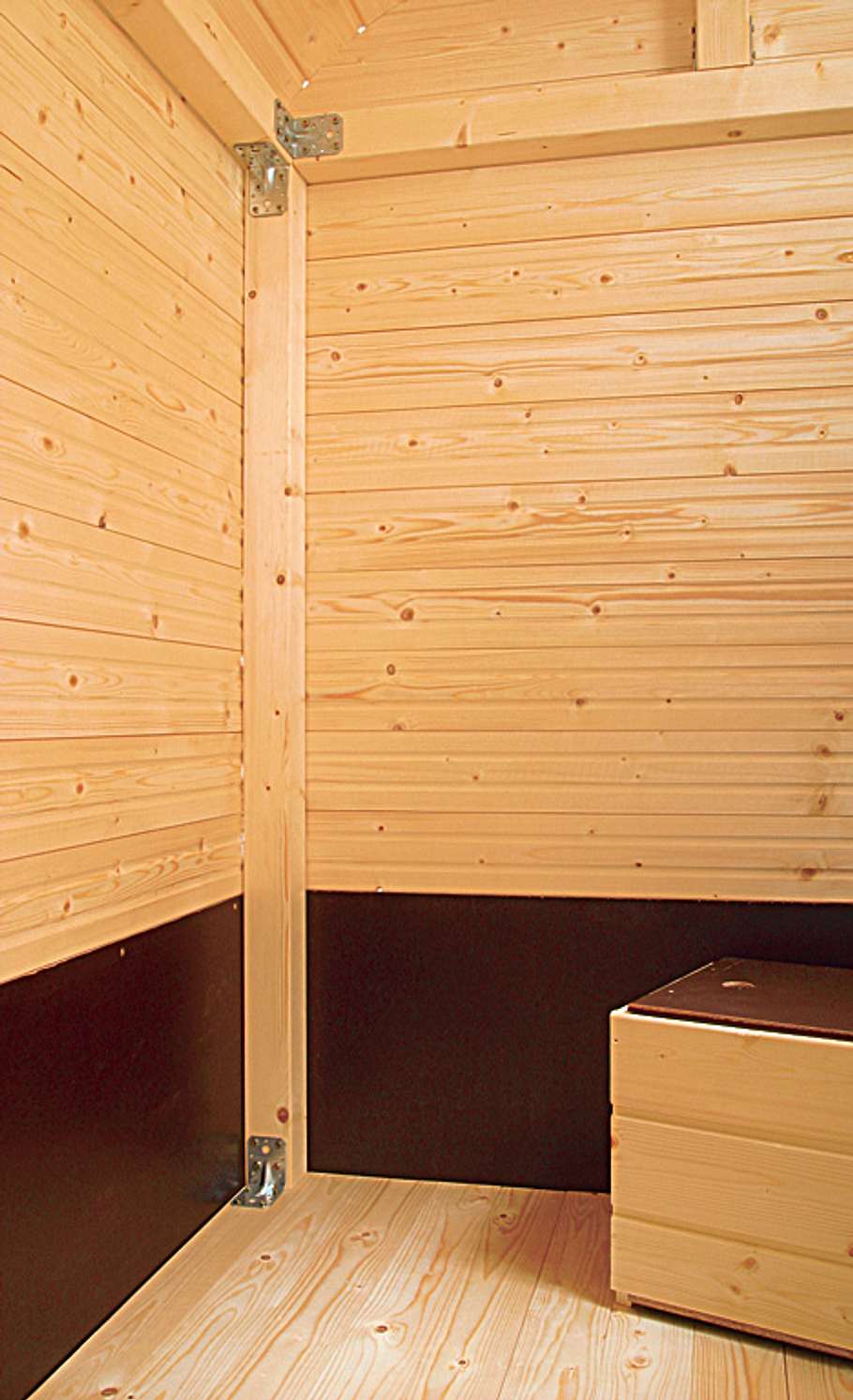

Spielhaus von innen an den Stützen mit Schwerlastverbindern verschrauben.
Zirkuswagen selber bauen

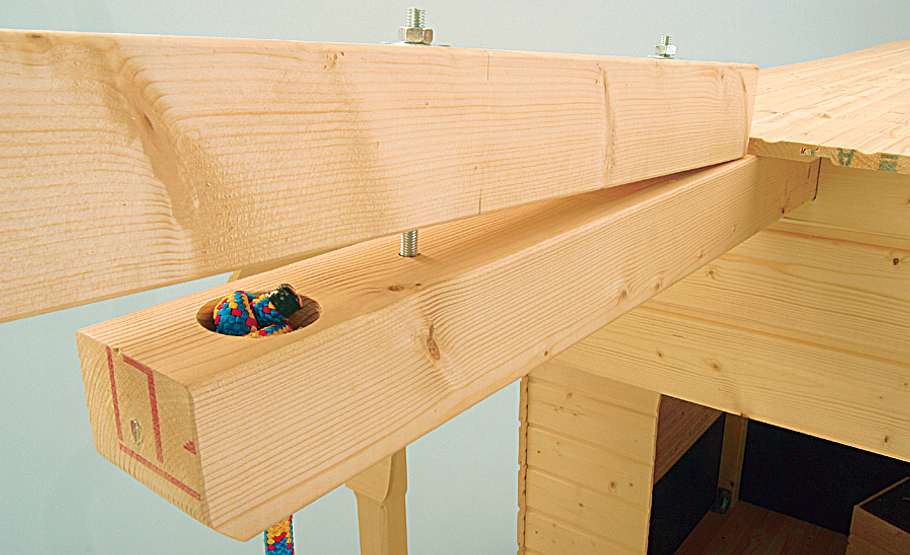

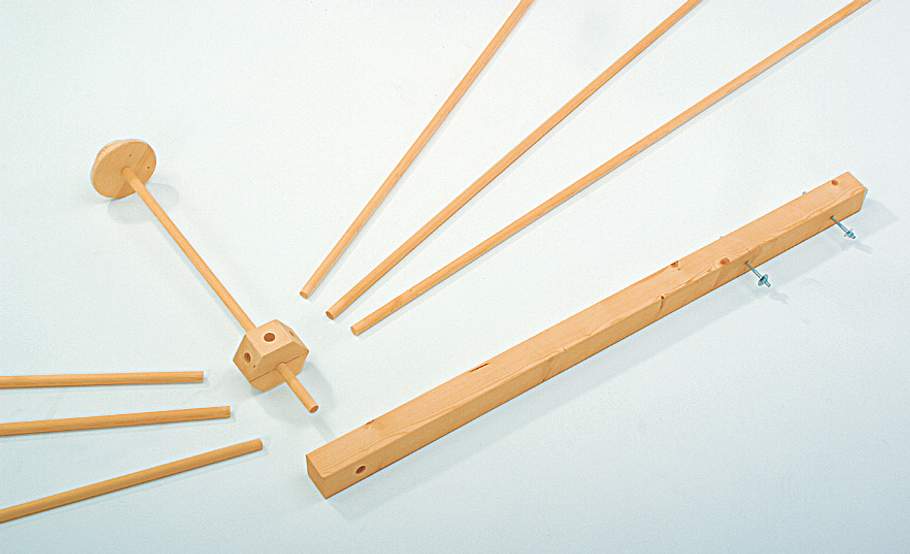

Zeltstreben in die Sechseckaufnahme stecken; die Spitze aus drei Scheiben formt das Zelt. Die Mittelstütze steckt in einem Durchgangsloch des Zeltauslegers.
Zirkuswagen selber bauen
Mit Gewindestangen und Muttern am Firstbalken montieren.
Zirkuswagen selber bauen

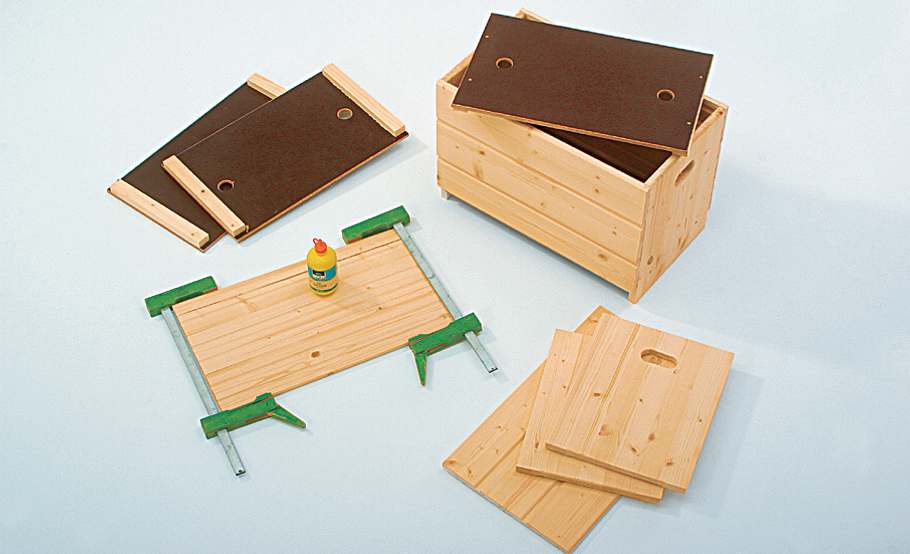

Für die Sitzkästen der Manege: Die Profilbretter-Längsseiten verleimen, mit Schrauben und Leim an den Kanten der Seiten montieren.
Zirkuswagen selber bauen

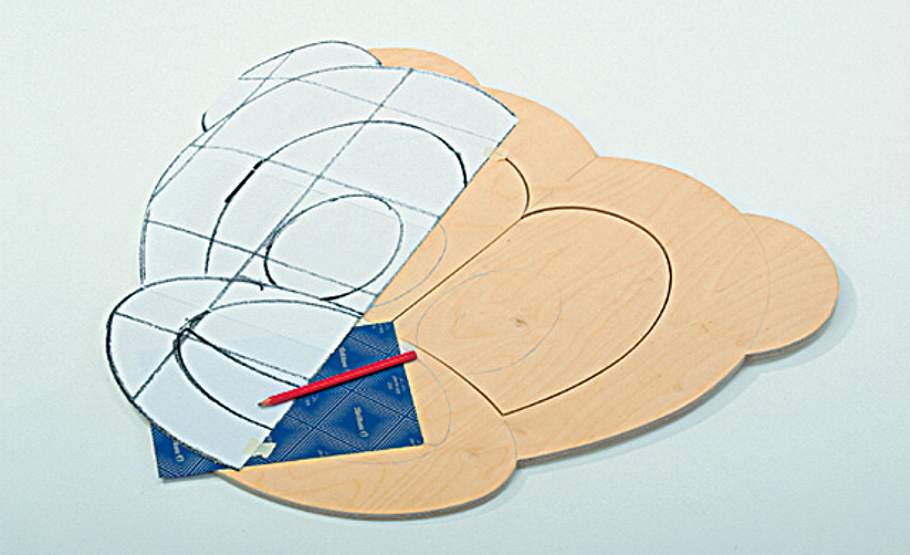

Für das Zirkus-Logo haben wir einen Bären entworfen. Die Formschablonen zum Pausen gibt’s auf dem Bauplan. Zu erst werden die Konturen übertragen.
Zirkuswagen selber bauen

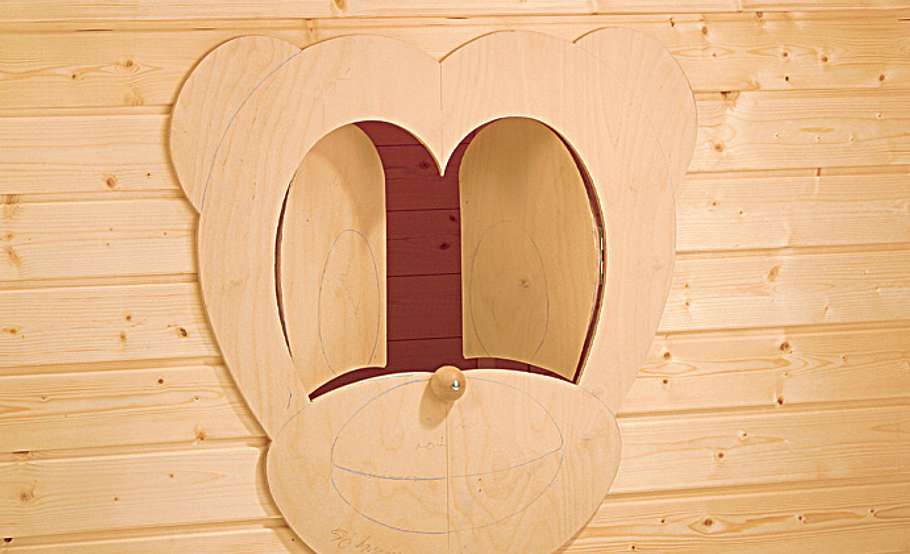

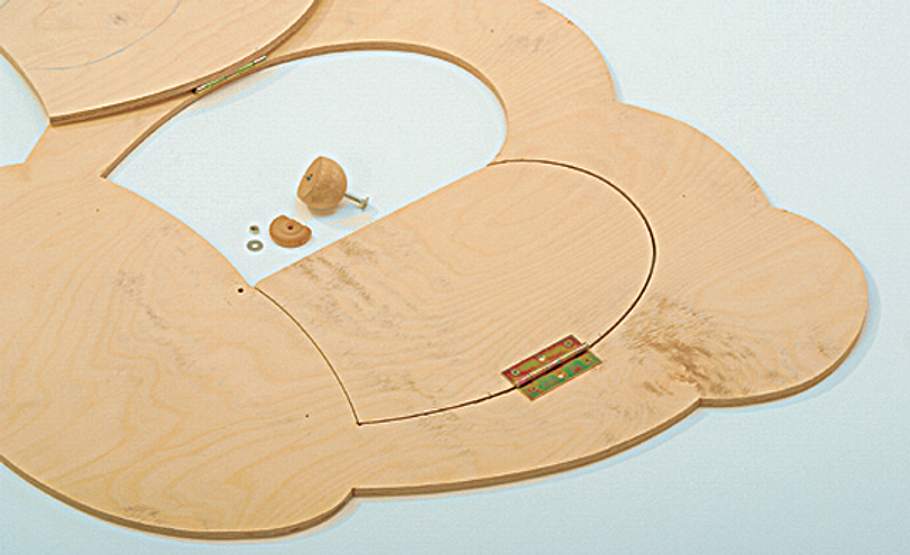

Zuerst die oberen Augenbögen ausschneiden, dann die unteren. Scharniere parallel zur Mittellinie auflegen und Position markieren, bevor Sie die Läden anschlagen.
PRAXISTIPP: Die Nase ist eine durchschnittene Kugel, eine abgeflachte Scheibe gibt den Riegel.
Zirkuswagen selber bauen
Das Wandloch ist ringsum 20 mm größer als die Fensteröffnung. Rahmen von innen montieren.
Zirkuswagen selber bauen
Bevor Sie mit der farblichen Gestaltung des Wagens beginnen, sollten Sie allseitig Holzschutzgrund auftragen. Er schützt das Holz gegen Pilzbefall, Schimmel und Bläue, verbessert die Haftung nachfolgender Anstriche und sichert dem Zirkuswagen eine lange Lebensdauer. Der Farbanstrich erfolgt mit Wetterschutz-Holzfarbe. Sie ist atmungsaktiv und verhindert Feuchtigkeitsaufnahme auch bei stärkster Bewitterung. Das von uns verwendete Produkt sorgt für eine seidenglänzende Oberfläche.
Zirkuswagen selber bauen

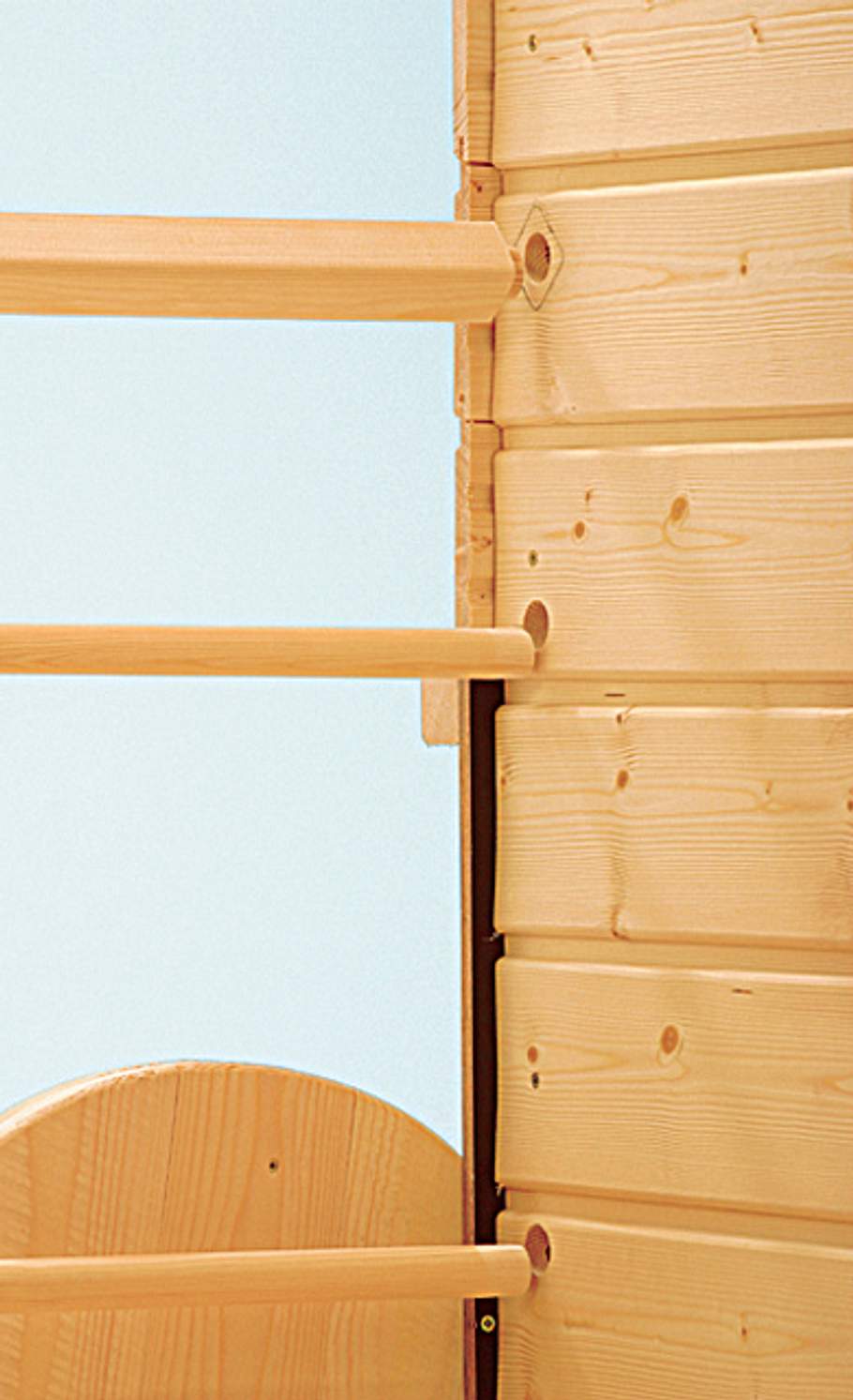

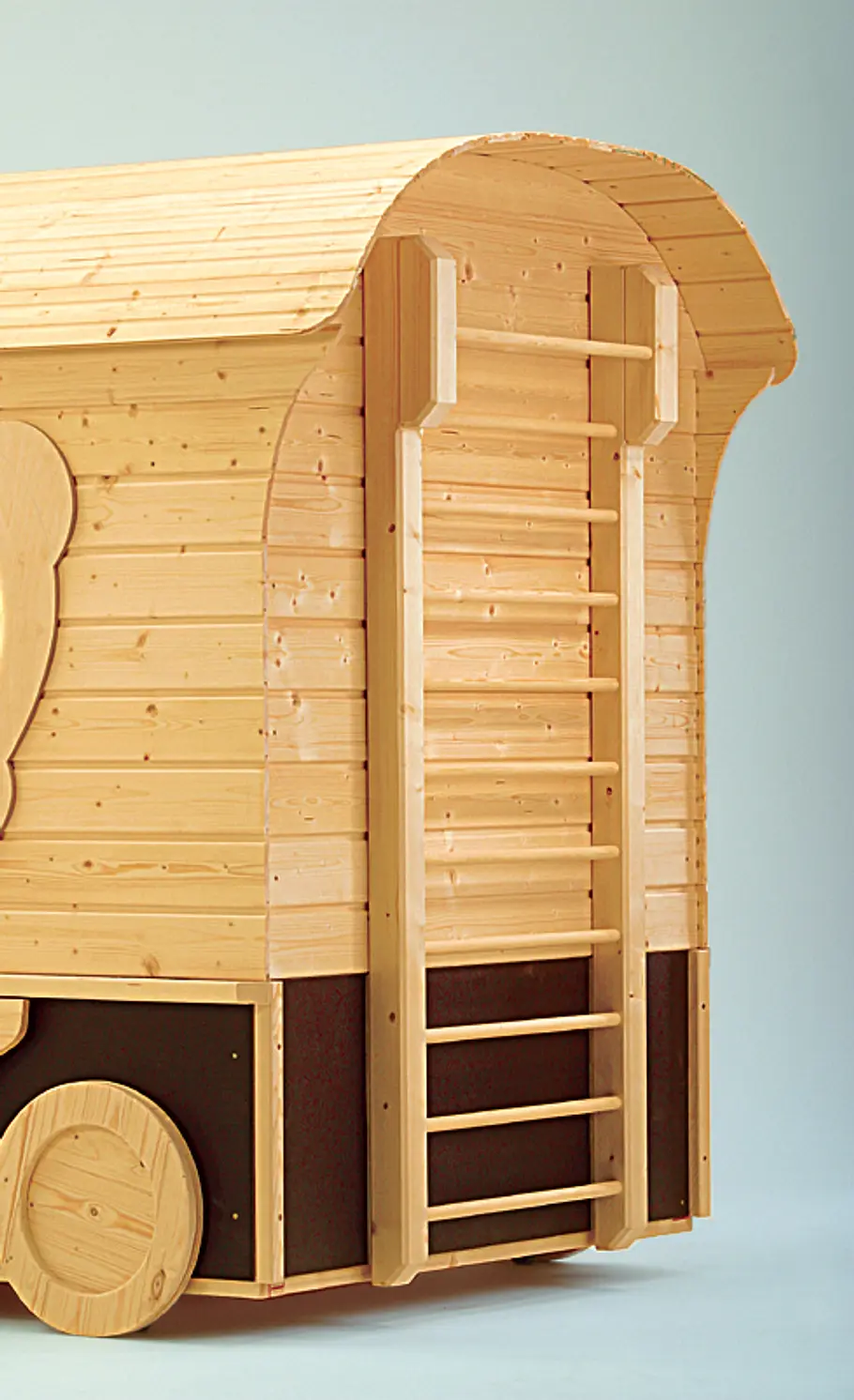

Die Sprossenwand an der Rückseite des Zirkuswagens.
Zirkuswagen selber bauen

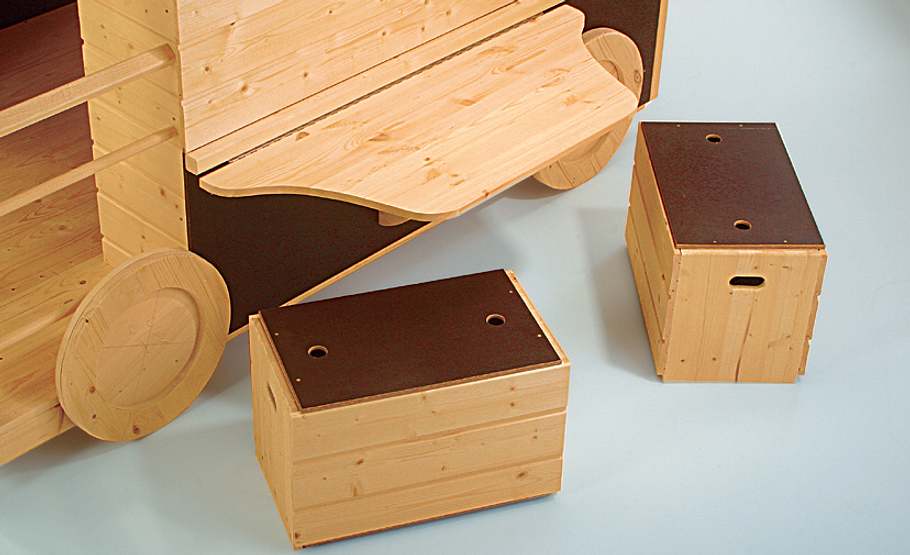

Die Manegenkisten geben auch prima Hocker ab am seitlich ausklappbaren Spieltisch.
Zirkuswagen selber bauen

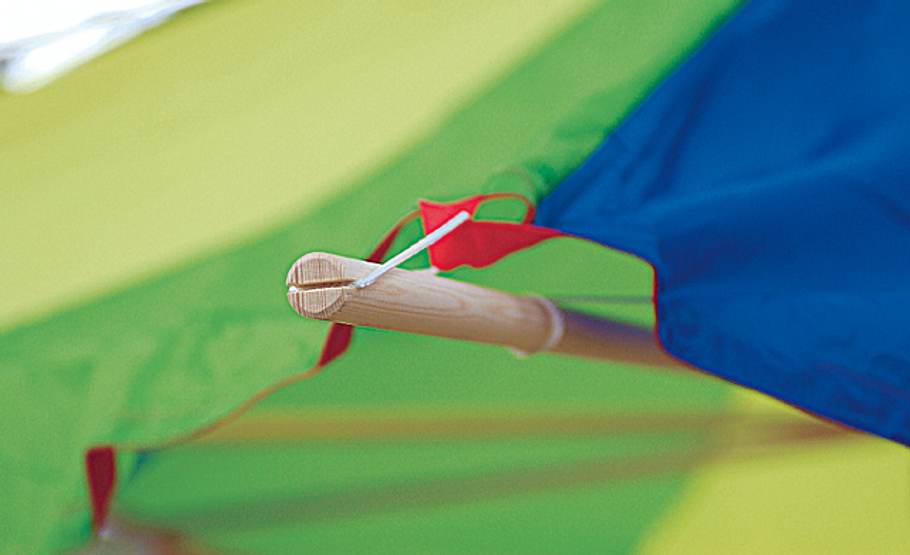

Die Halteschlaufen des Schwungtuchs befestigen Sie mit Kordel in den Schlitzen am Ende der Schirmstangen.
Zirkuswagen selber bauen

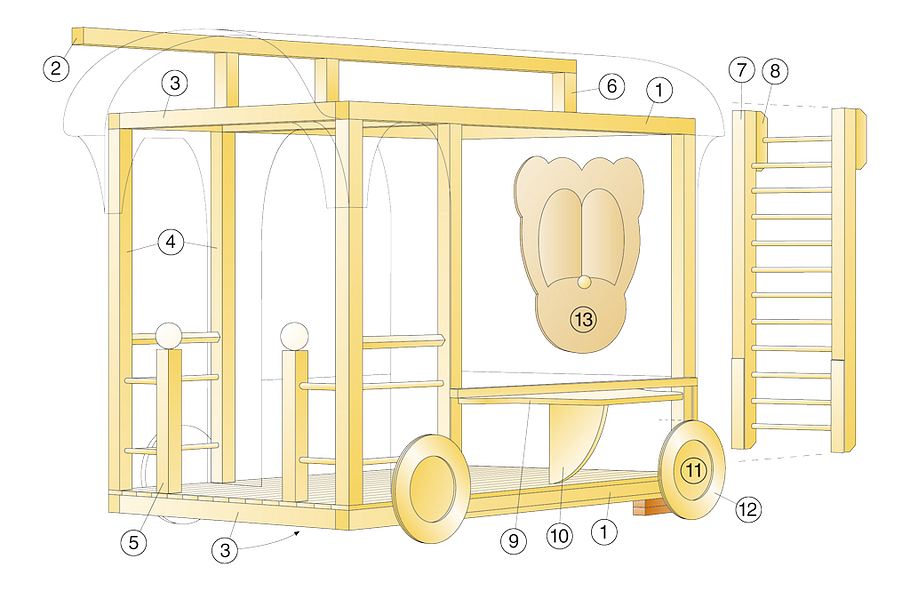

In der Zeichnung finden Sie die wichtigsten Positionen zum Bau unseres Spielhauses im Zirkus-Outfit. Aller Maße enthält der Bauplan.
Zirkuswagen selber bauen

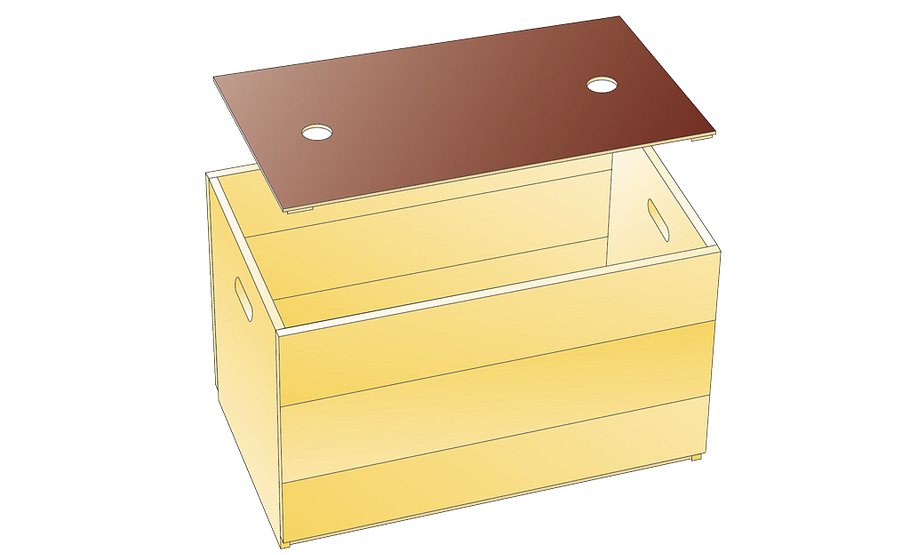

Die Kiste für Zauberartikel und uniform des Zirkusdirektors. Alle Maße zum Nachbau finden Sie auf unserem Bauplan.
Zirkuswagen selber bauen

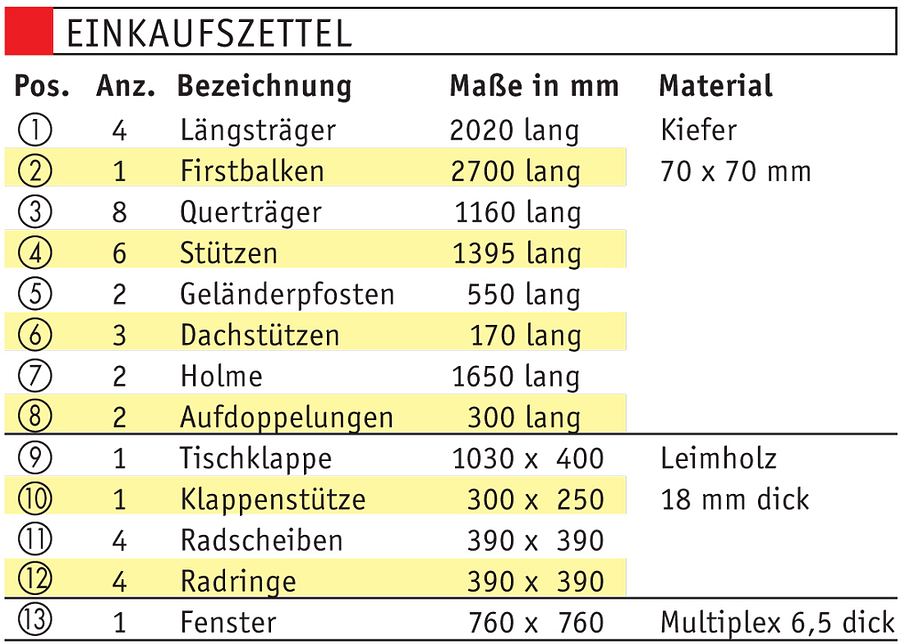

Die Maße der einzelnen bauteile haben wir hier indieser Materialliste übersichtlich für Sie zusammengetragen.
Das Zeltdach ist rasch montiert; das Gestänge wird nur zusammengesteckt. Unser Bauplan 03/2003 zeigt, wie Sie den Zirkuswagen selber bauen können.
Bauplan bestellen
Die Welt der Kinder ist voller Phantasie. Unser Zirkuswagen beflügelt sie und ist das perfekte Kontrastprogramm zum Phantasie tötenden Fernsehen: ein Gartenhaus zum Spielen. Bei der Galavorstellung für Eltern und Nachbarn markieren Sitzkisten die Manege. Dann wird es zur Artistengarderobe und die Veranda zur Bühne für Zirkusdirektor, Zauberkünstler und Clowns. Beginnen Sie beim Zirkuswagen selber bauen mit der Rückseite. Die Holme ihrer Sprossenwand bestehen – ebenso wie die Träger, Balken, Stützen und Pfosten – aus gehobeltem und gefastem Kantholz. Das wichtigste beim Bau der Wände aus Nut-und- Feder-Brettern: Die Wände müssen exakt rechtwinklig ausfallen. Legen Sie die Bretter daher zuerst auf planem Untergrund an einem rechtwinklig zur Plattenkante aufgespannten Richtscheit anschlagend parallel zur Plattenkante aus. Den Stich kontrollieren Sie, indem Sie die Diagonalen nachmessen: Sind diese gleich lang, ist alles rechtwinklig. Verbinden Sie die Profilbretter mit dem besonders witterungsbeständigen PU-Leim. Bei der durch den Dachüberstand geschützteren Vorderwand genügt auch wasserfester Leim.
Damit das Klavierband der Tisch-Klappstütze an der Siebdruckplatte sicher hält, haben wir diese für die Schrauben von hinten mit einem Restholz aufgefüttert. Der Boden besteht aus einem beplankten Kantholzrahmen. Seine Außenecken und der Querträger unter der Tür sind mit Schwerlastverbindern verschraubt. Bei den übrigen Verbindungen reicht es, die Querträger von außen durch die Längsträger zu verschrauben. Geben Sie überall zusätzlich Leim an. Nach dem Beplanken drehen Sie die Konstruktion um. Für die untergeschraubten Füße können Sie außer dem von uns verwendeten Bangkirai auch Reststücke von Eiche oder Thermowood nutzen. Verschrauben Sie die Wände auch von außen durch die Siebdruckplatte mit der Kantholzkonstruktion des Bodens.
Zirkuswagen selber bauen: Schwungtuch gibt Zirkus-Feeling
Checkliste Werkzeug
Akku-Schrauber
Bohrmaschine
Stichsäge
Wir haben die Verandastützen ab Brüstungshöhe stärker gefast und mit dem 20-mm-Forstner-Bohrer die Löcher für die Geländersprossen eingelassen. Verleimen Sie zuerst den kompletten Geländerwinkel, bevor Sie ihn mit Schwerlastverbindern zwischen Boden und Deckenrahmen verschrauben. Geländersprossen nicht in der Vorderwand verleimen, dann bleibt der Wagen demontierbar. Das Dach hat eine dem Boden ähnliche Unterkonstruktion. Ihr fehlen nur die beiden Querträger im Innenraumbereich. Dafür tragen die Querträger Dachstützen, auf denen hinten bündig und vorn überstehend der Firstbalken ruht. Zwei der Rundgiebel klinken Sie oben für den Firstbalken aus, den mittleren zusätzlich links und rechts unten für die Dachrahmen-Längsträger. Die beiden obersten Dachplanken mit dem Firstbalken verleimen und verschrauben. Platzieren Sie sichtbar geschüsselte Bretter gemäß ihrer Krümmung weiter unten. Um das Dach abzudichten, leimen Sie ein Rundholz zwischen Profilbrett und Längsträger.
Die Zeltkonstruktionsteile haben wir im Einkaufszettel unter ‚Sonstiges’ aufgeführt, die Maße finden Sie auf dem Bauplan. Die Dachstreben stecken in der aus zwei Teilen verleimten sechseckigen Aufnahme. Der Ausleger am Firstbalken hält das Zelt. Das Dach vom Bauplan Zirkuswagen selber bauen ist ein sogenanntes Schwungtuch. Dieses können Sie online kaufen, zum Beispiel bei www.schwungtuchshop.de. Schirmstangen-Enden sind für eine Befestigungsschnur eingekerbt. Ziehen Sie diese durch die Griffe, die am Tuch festgenäht sind.
