Siphon Waschbecken Geruchsverschluss und Armatur am Waschtisch anschließen
Nach einander werden Waschbecken, Siphon und Wasserzufohr angeschlossen – die Anleitung zeigt Schritt für Schritt, wie's geht.

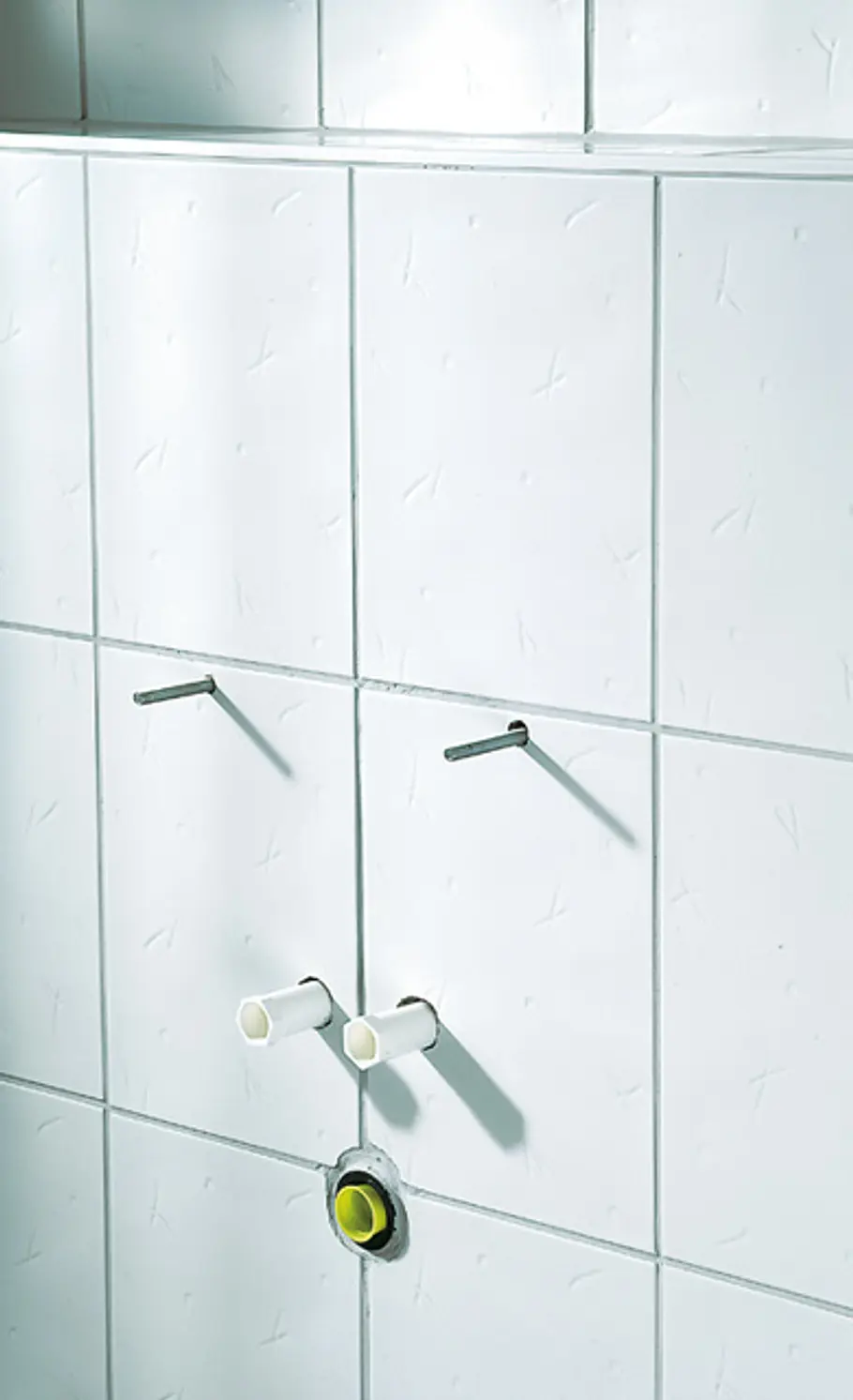

Nach dem Verfliesen des Vorwandsystems ragen zwei Gewindestangen sowie Baustopfen für Abfluss und Zuleitungen aus der Wand.

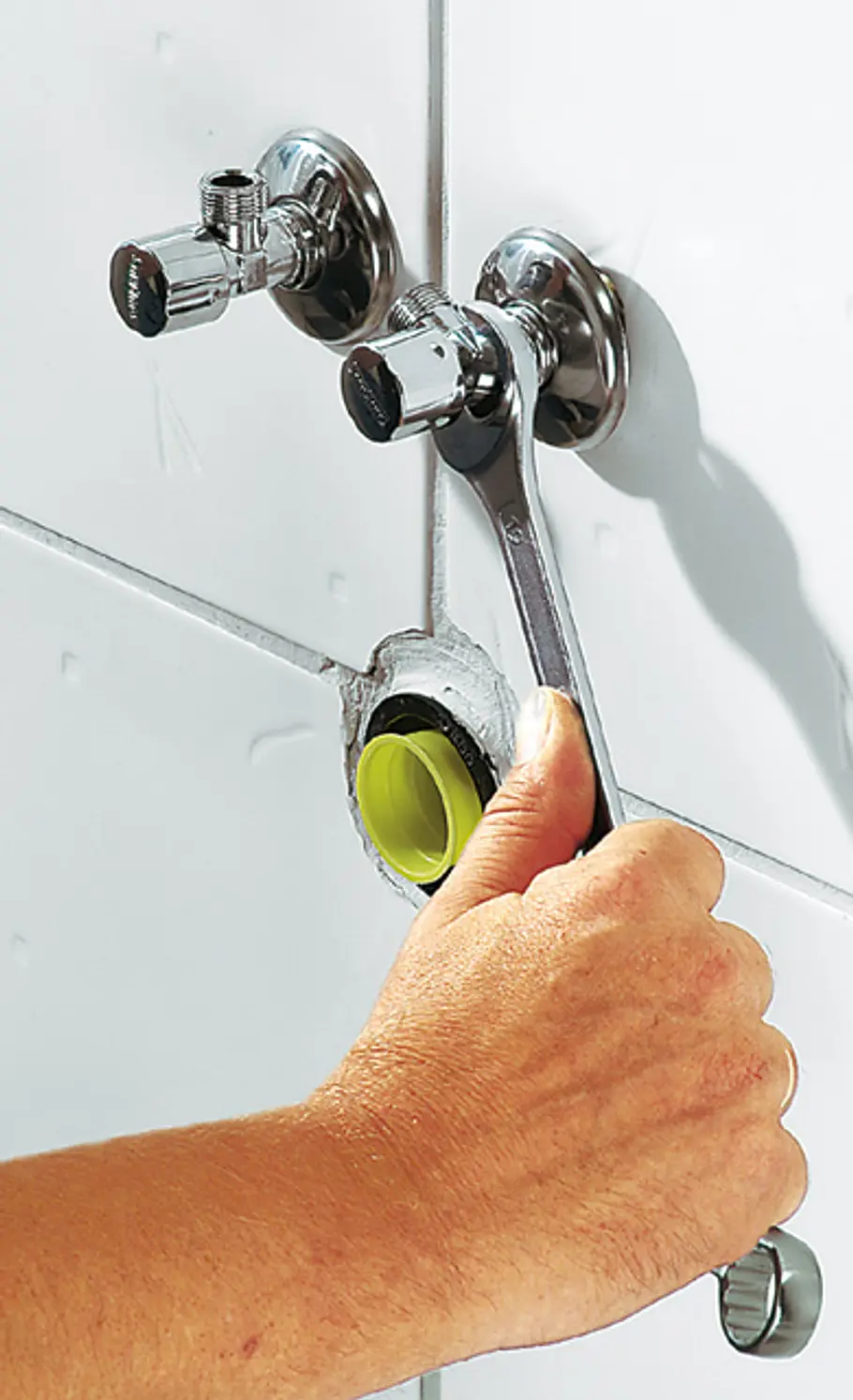

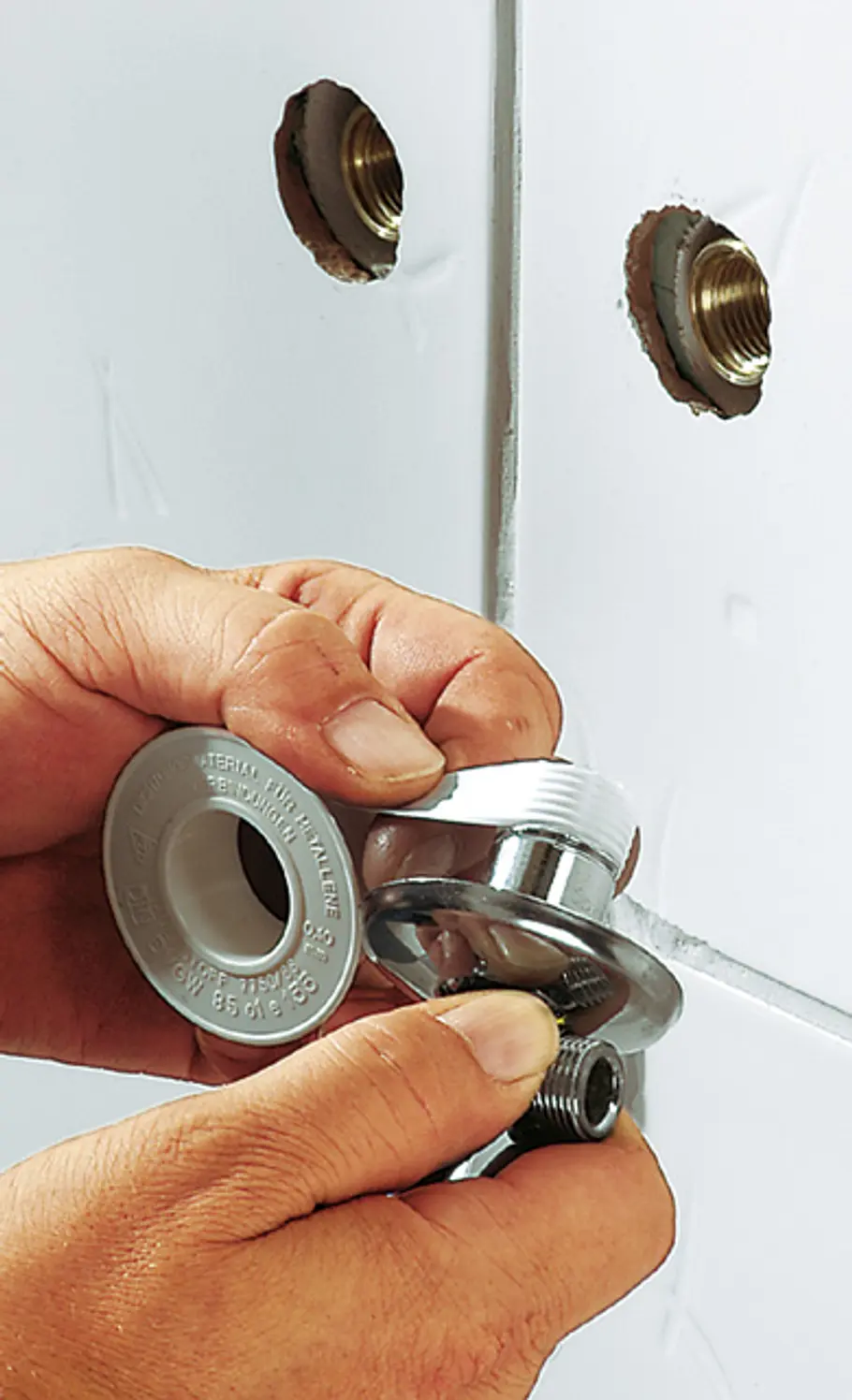

Zuerst entfernen Sie die Verschlussstopfen der beiden Zuleitungen und wickeln Teflonband um zwei Eckventile.
Die so abgedichteten Eckventile drehen Sie dann in die Kaltund Warmwasserzuleitung.

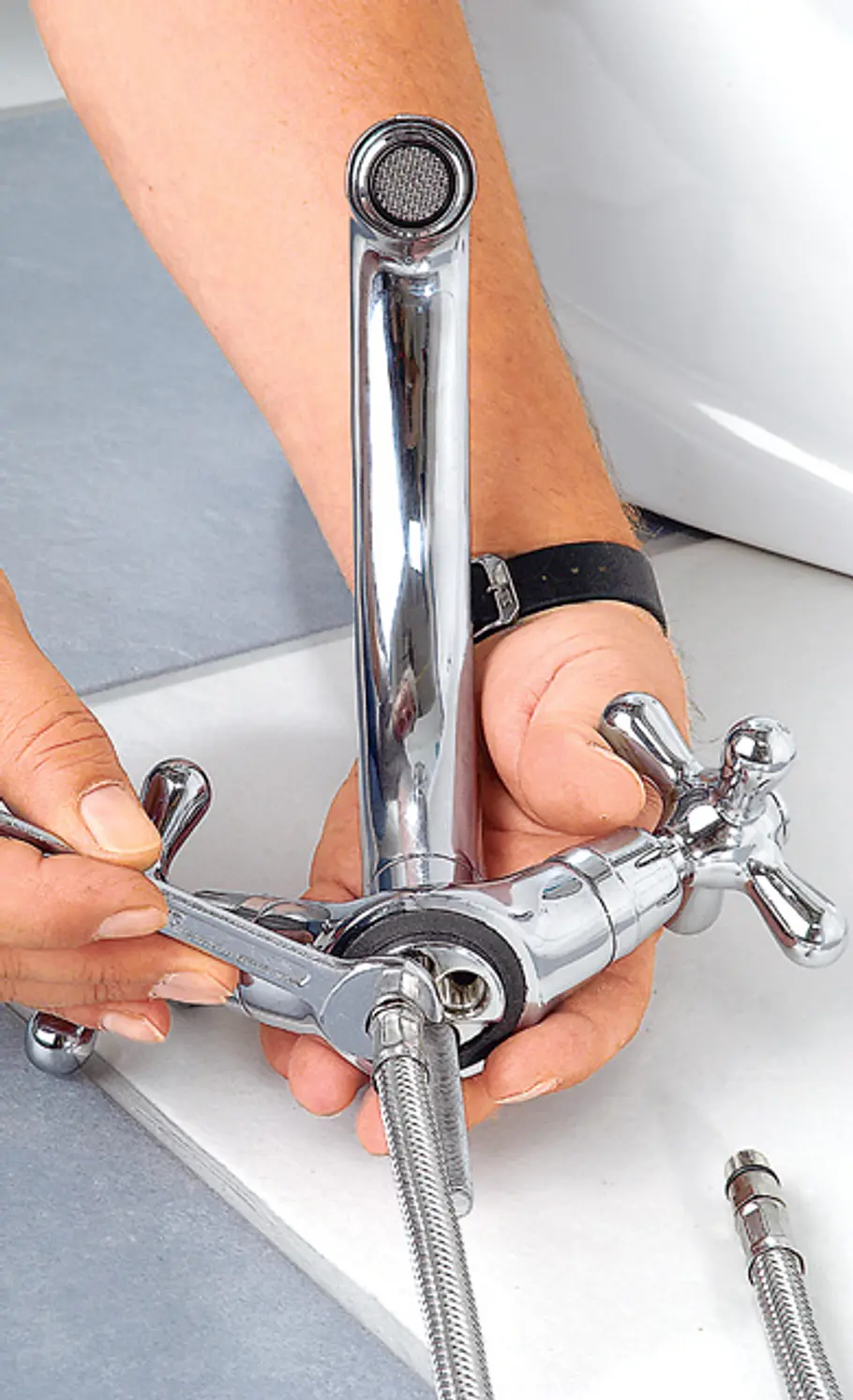

Es folgt der Zusammenbau der Armatur. Hier drehen Sie einfach die zwei beiliegenden Trinkwasserschläuche von unten in die Armatur.

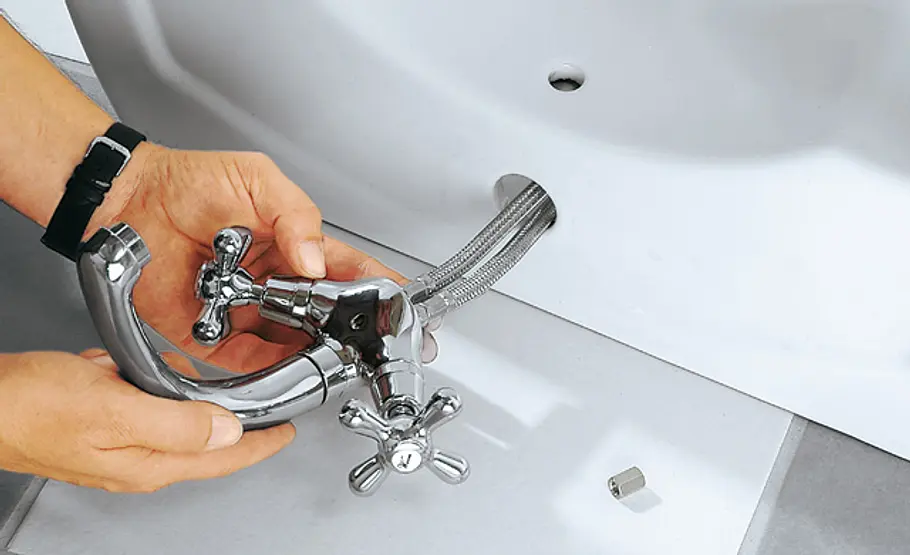

Anschließend führen Sie die flexiblen Schläuche von oben durch die Öffnung des liegenden Waschbeckens, bis die Armatur aufsitzt.

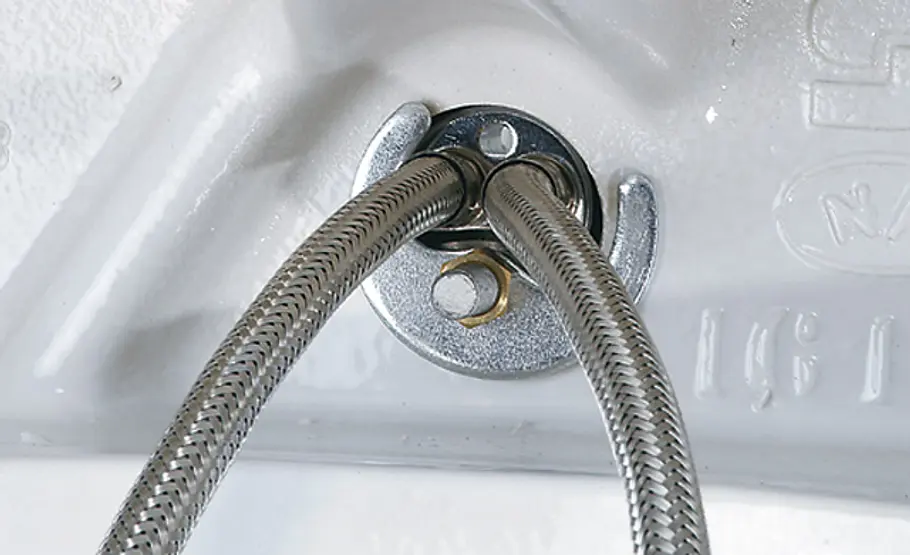

Mit der beiliegenden, speziellen Unterlegscheibe und Mutter schrauben Sie die Armatur von unten fest.

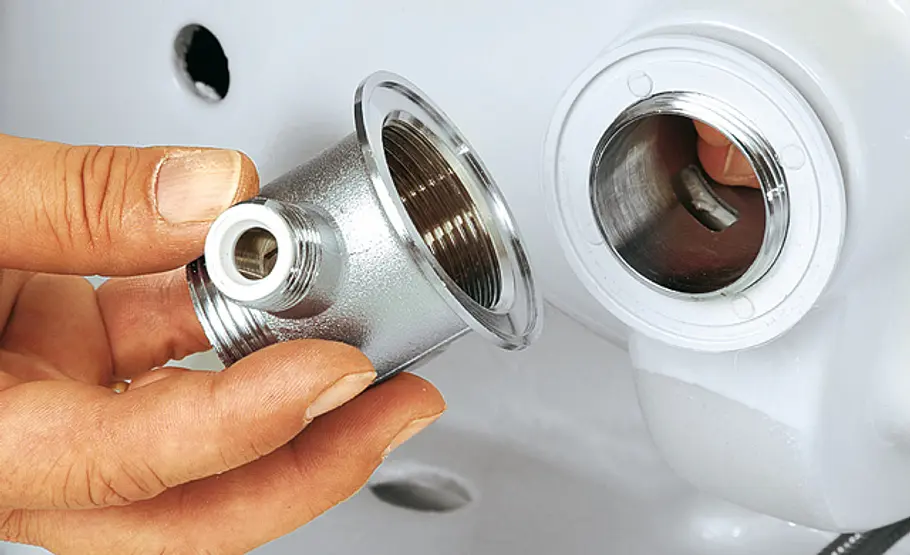

Nun zum Ablauf: Führen Sie den oberen Teil des Ventilkelchs mitsamt Dichtung von oben durchs Ablaufloch, legen eine weitere Dichtung von unten dagegen und schrauben das Ventilunterteil an.

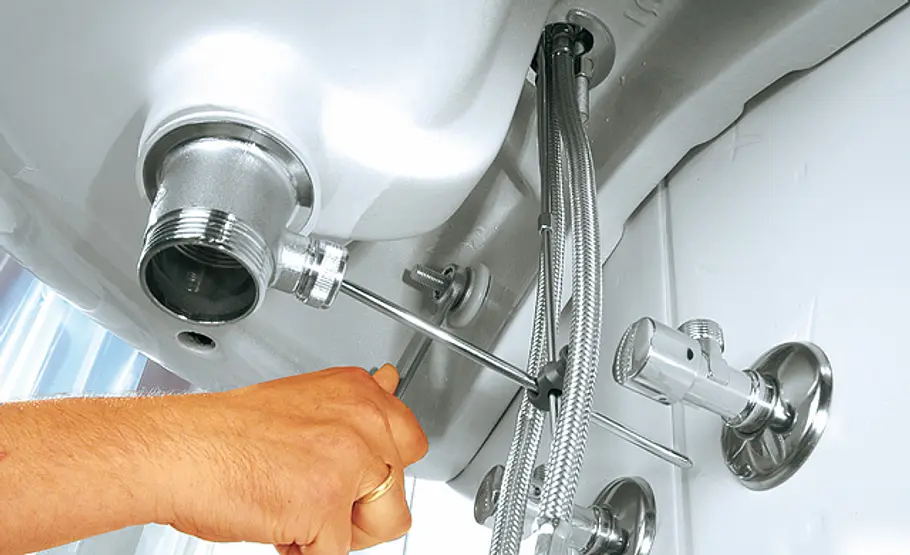

Dann hängen Sie das Waschbecken über die Gewindestangen und schrauben es mit Muttern fest.
Das Becken können Sie vorher von hinten mit einem umlaufenden Silikonstrang versehen.

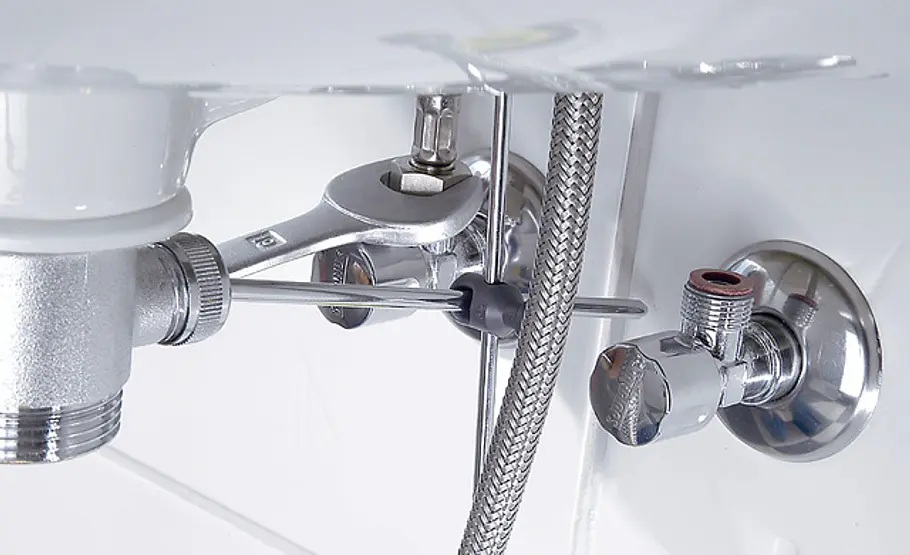

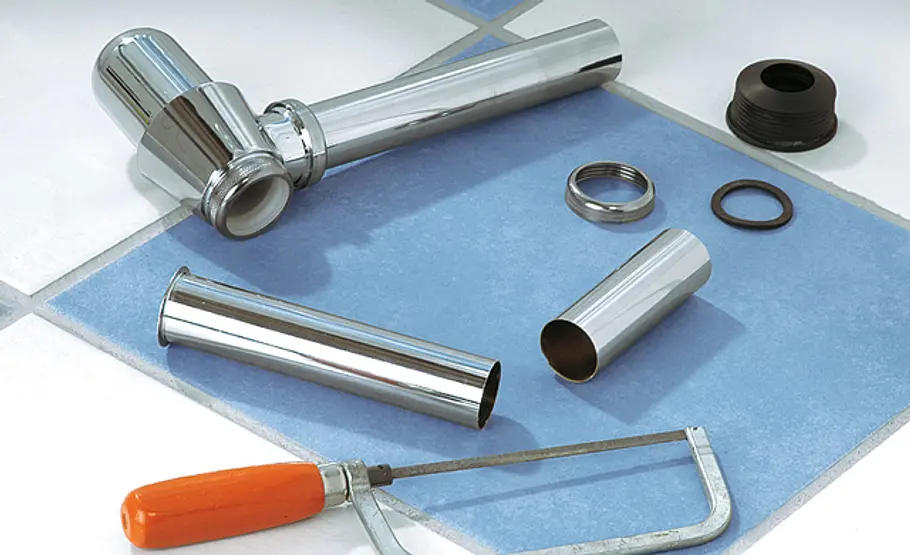

Schließen Sie danach die Schläuche für Warm- und Kaltwasser an die entsprechenden Eckventile an. Nun kommt der Siphon, dessen Rohre Sie ggf. passend zusägen müssen.

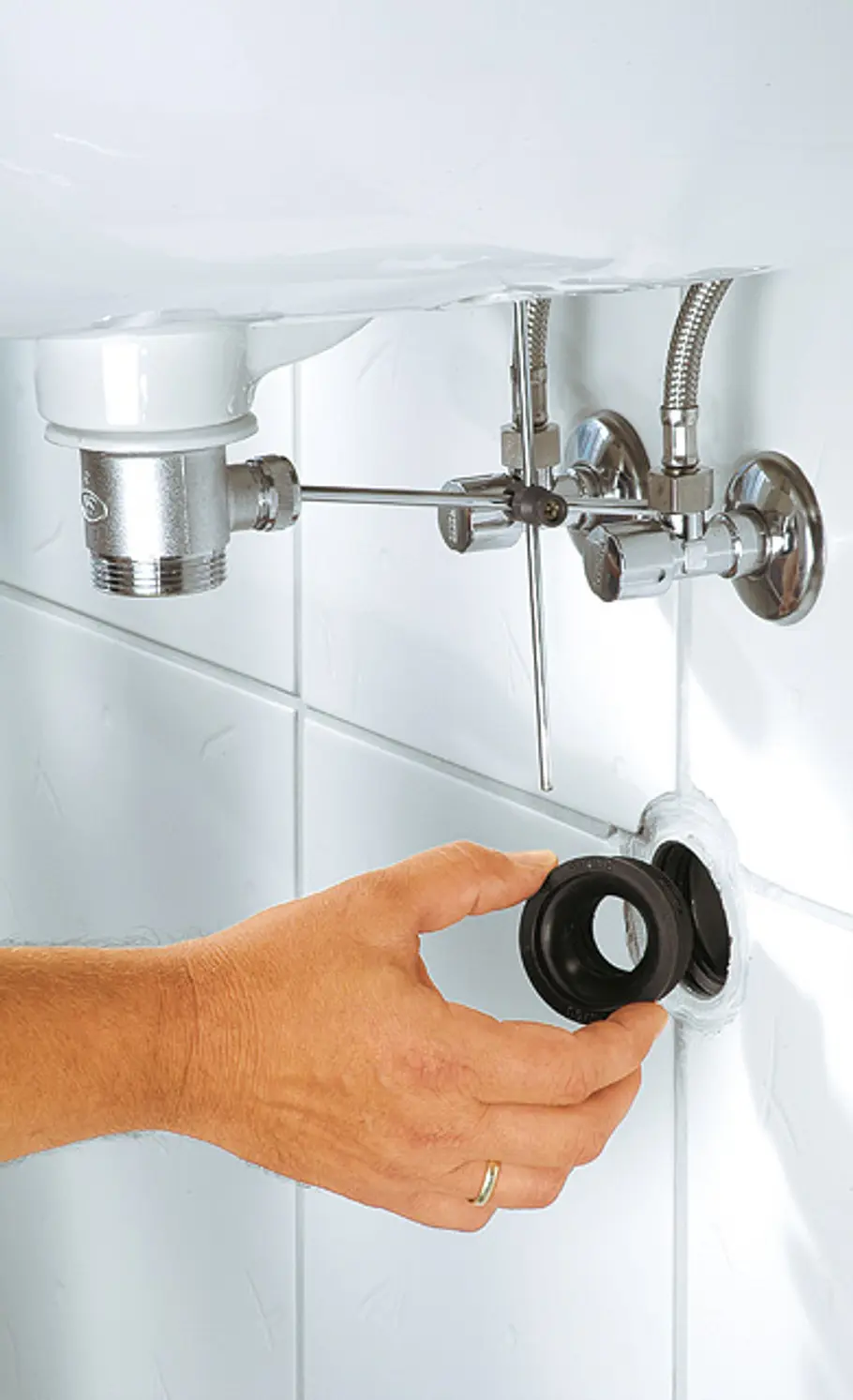

Haben Sie den Verschlussstopfen des Abwasserrohrs entfernt, führen Sie an dieser Stelle den beiliegenden, breiten Gummidichtring ein.
Über den zusammengeschraubten Siphon stülpen Sie die Rosette und stecken ihn mit dem Rohrende in den Dichtring bzw. ins Abflussrohr.
Richten Sie nun den Siphon aus (die Rohre müssen vorher also exakt geschnitten worden sein!).

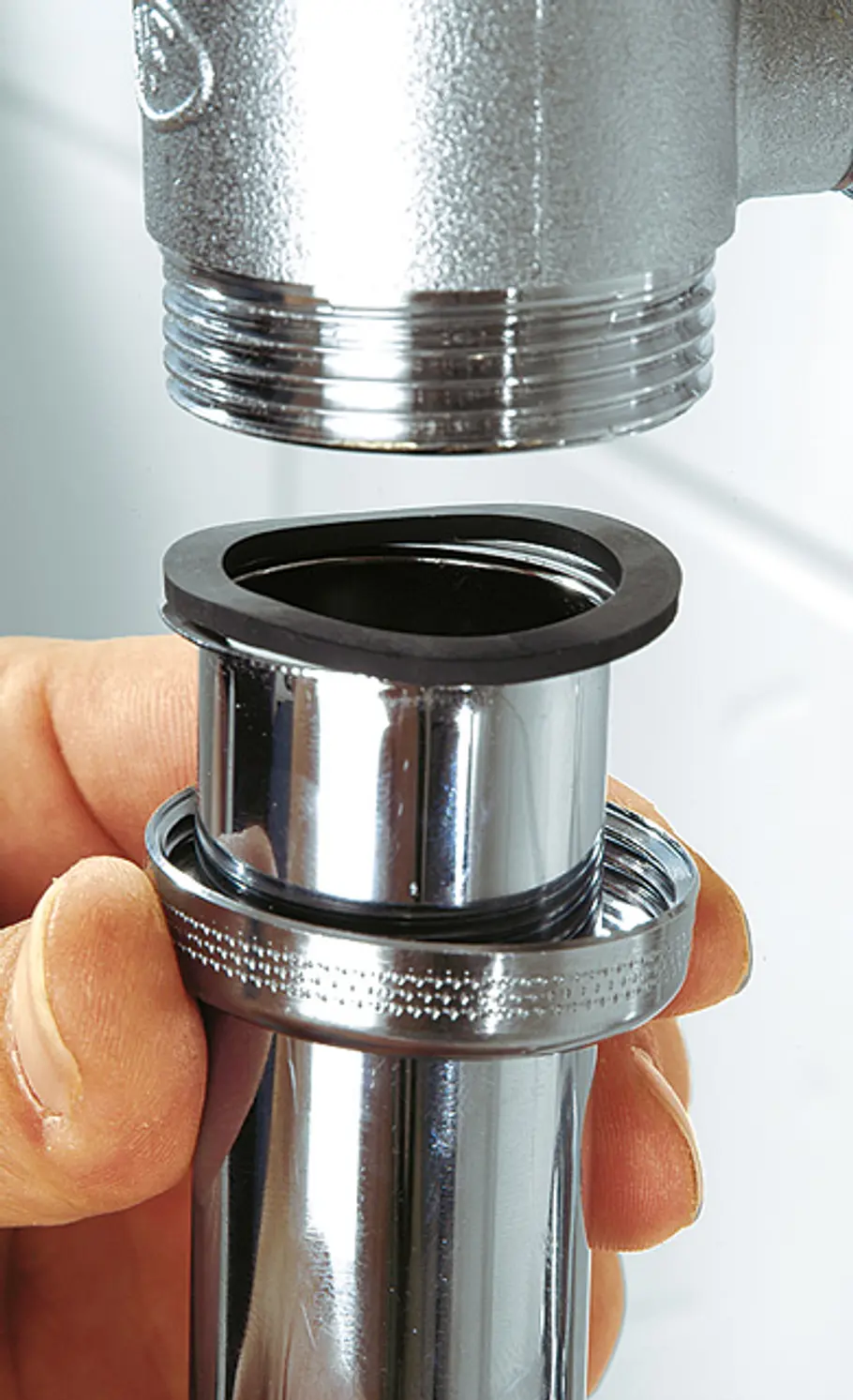

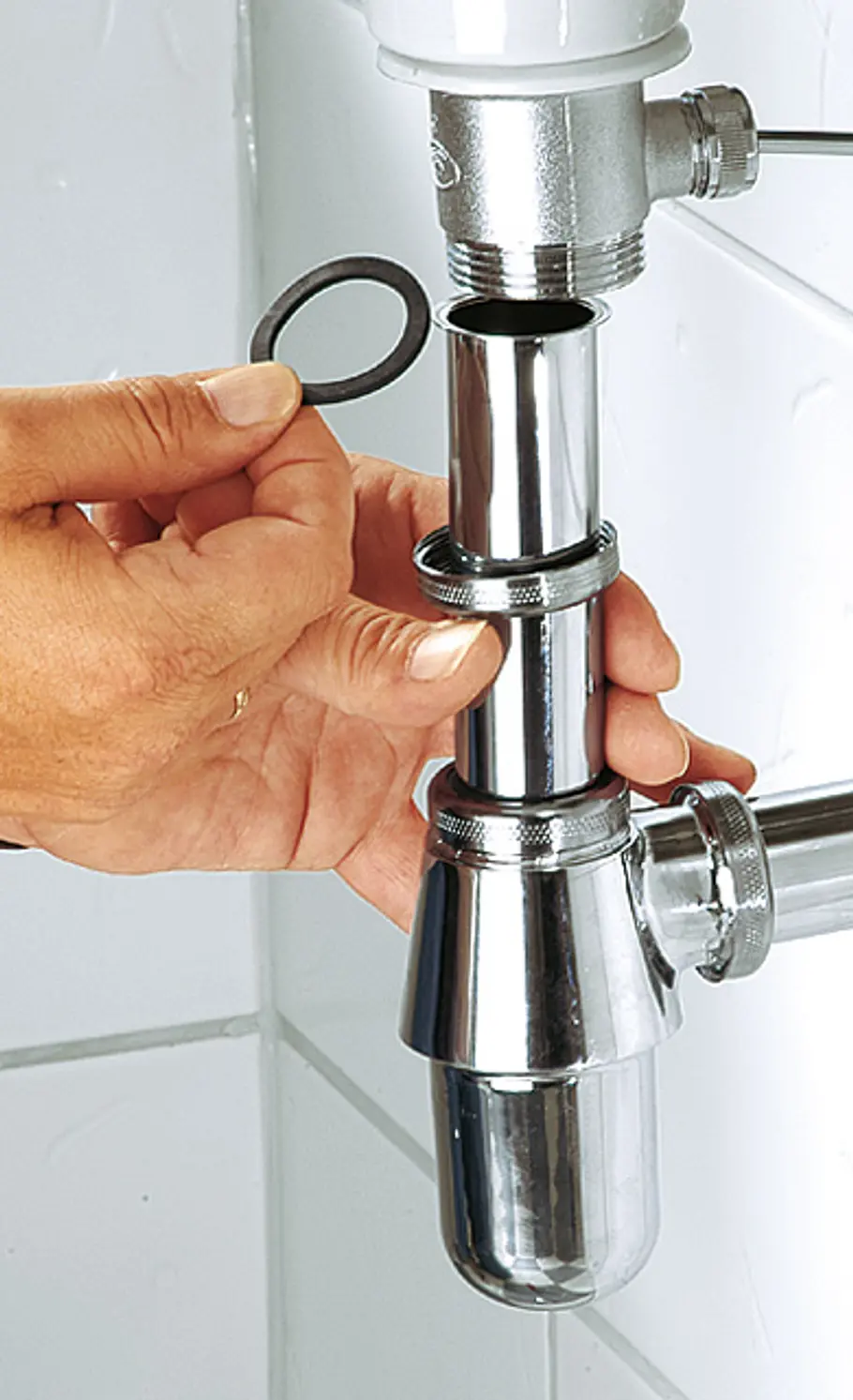

Der kleine Dichtring kommt zwischen Ablaufunterteil und Siphon. Dann kann beides miteinander verschraubt werden.

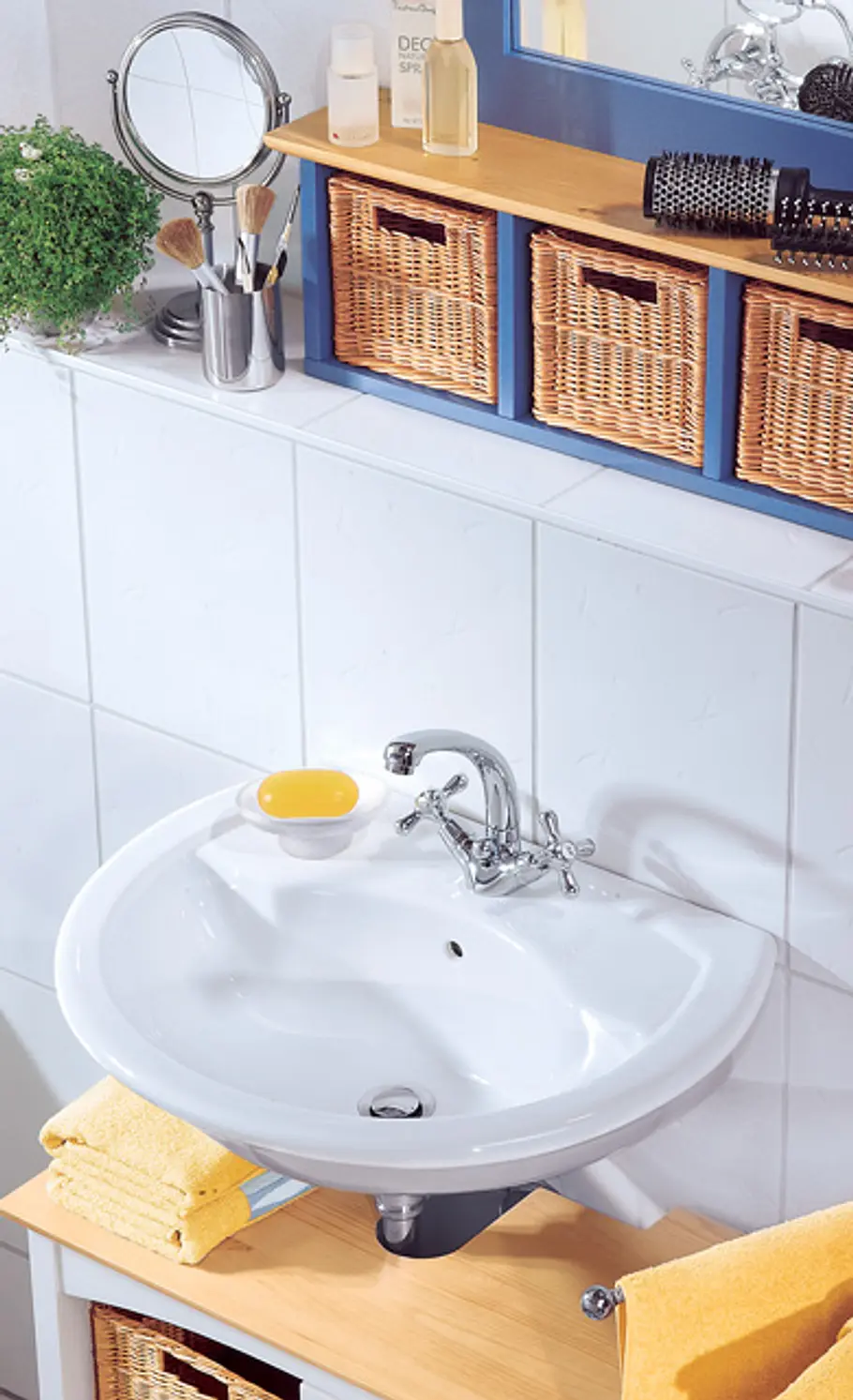

Fertig ist die Montage des Waschbeckens inklusive Bad-Armatur.
Der Siphon unterm Waschbecken sorgt dafür, dass das ablaufende Wasser in die Kanalisation gelangt, aber von dort kein übler Geruch ins Bad aufsteigen kann! Daher wird der Waschbecken-Siphon auch Geruchsverschluss genannt. In ähnlicher Konstruktion ist der Geruchsverschluss auch in jedem Wasserklosett verbaut – nur viel größer.
Unterm Waschbecken: Siphon anschließen
Bei der Erstmontage sind anders als beim Austausch oder dem Reinigen des Siphons ein par Handgriffe mehr erforderlich. Ist das Waschbecken an der Wand befestigt, beginnt die Montage des Geruchsverschluss'. Um den Siphon anzuschließen, beginnen Sie am besten am Wandablauf. Von dort arbeiten Sie sich Rohrstück für Rohrstück in Richtung des unteren Ablauf des Waschbeckens vor. Anschließend können Sie die Armatur über flexible Leitungen an die Eckventile der Frischwasserzufuhr anschließen. Auch diese Arbeit erklärt unsere Anleitung Schritt für Schritt.
