Siphon Waschbecken

Geruchsverschluss und Armatur am Waschtisch anschließen

Oben wird die Armatur ans Frischwassernetz angeschlossen, unter dem Waschbecken führt der Siphon das Schmutzfasser der Kanalisation zu. Wie Sie die Waschtisch-Armatur und den Siphon anschließen, zeigt Schritt für Schritt diese Anleitung.

(1/16)

Geruchsverschluss und Armatur am Waschtisch anschließen

Nach einander werden Waschbecken, Siphon und Wasserzufohr angeschlossen – die Anleitung zeigt Schritt für Schritt, wie's geht.

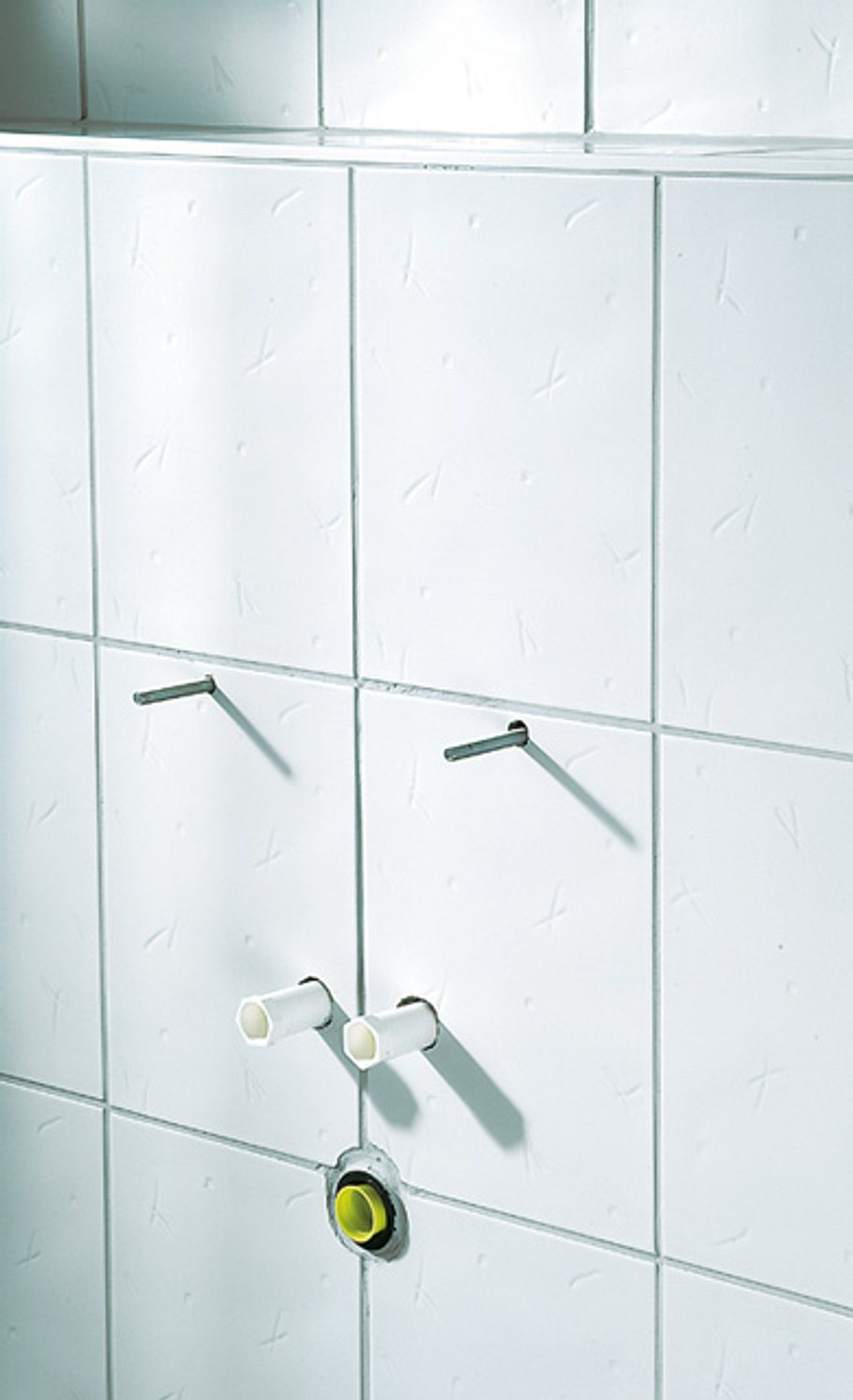

Wandanschluss Waschbecken

Waschbecken-Montage: Schritt 1 von 15

Nach dem Verfliesen des Vorwandsystems ragen zwei Gewindestangen sowie Baustopfen für Abfluss und Zuleitungen aus der Wand.

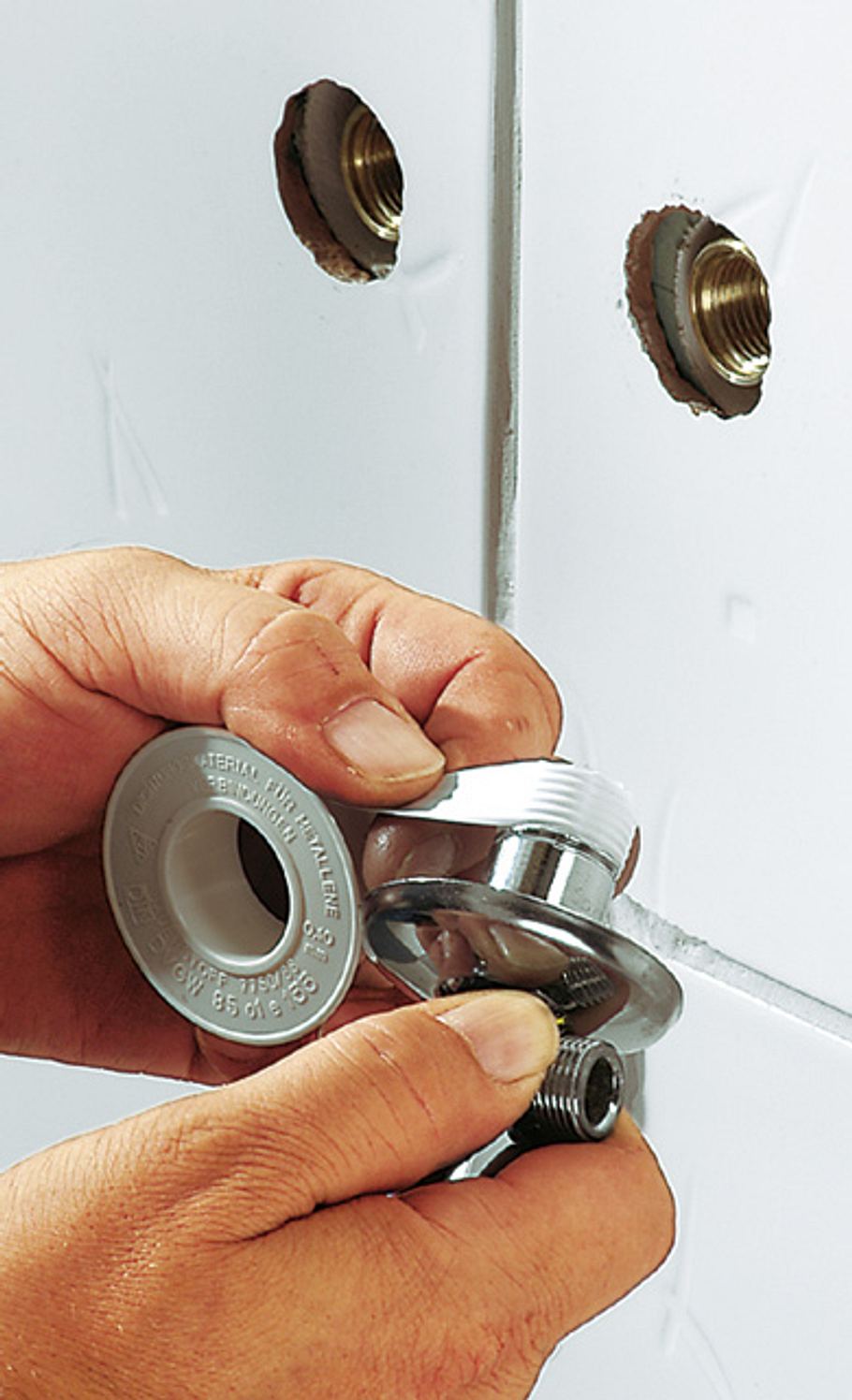

Eckventile abdichten

Waschbecken-Montage: Schritt 2 von 15

Zuerst entfernen Sie die Verschlussstopfen der beiden Zuleitungen und wickeln Teflonband um zwei Eckventile.

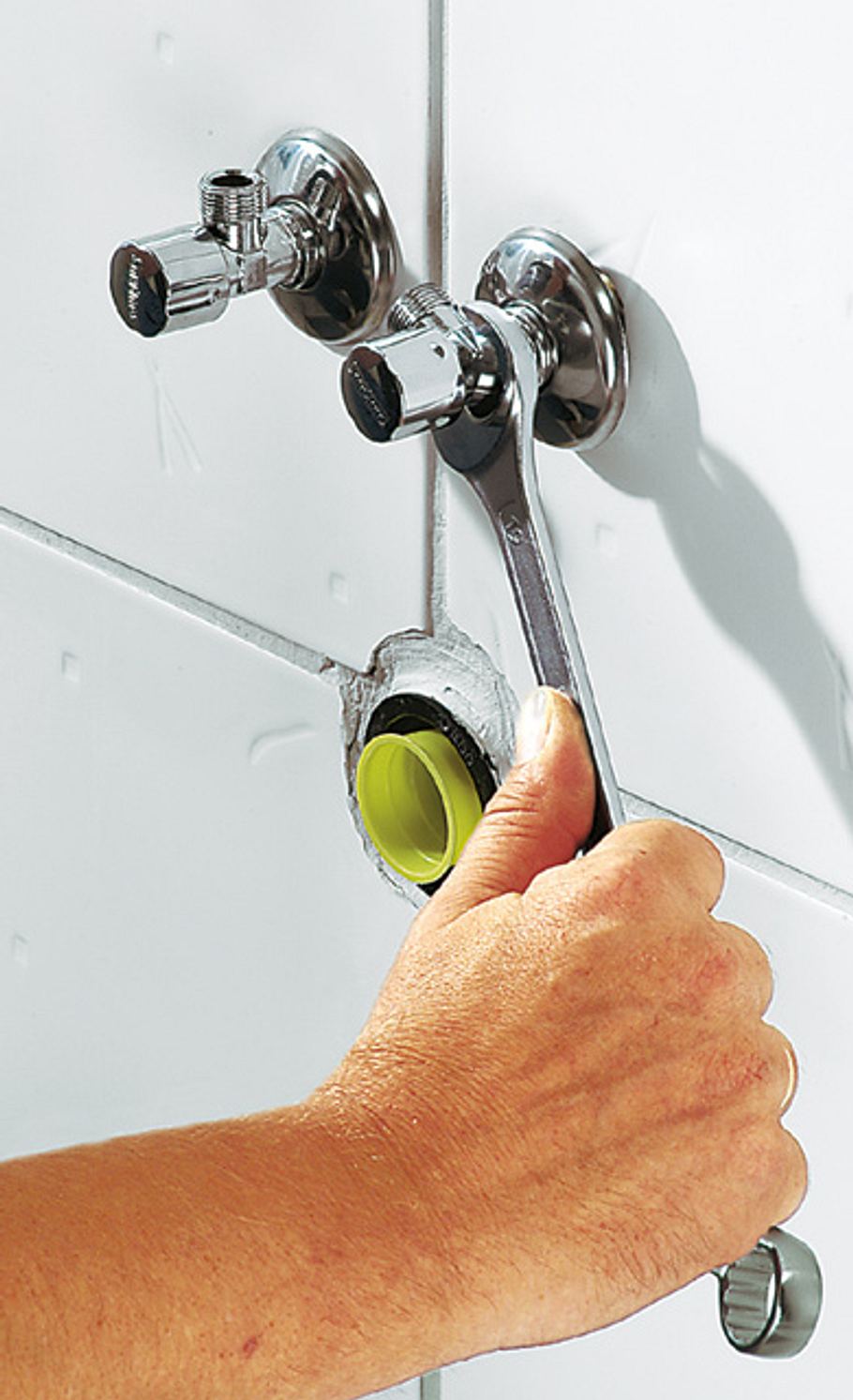

Eckventil einschrauben

Waschbecken-Montage: Schritt 3 von 15

Die so abgedichteten Eckventile drehen Sie dann in die Kaltund Warmwasserzuleitung.

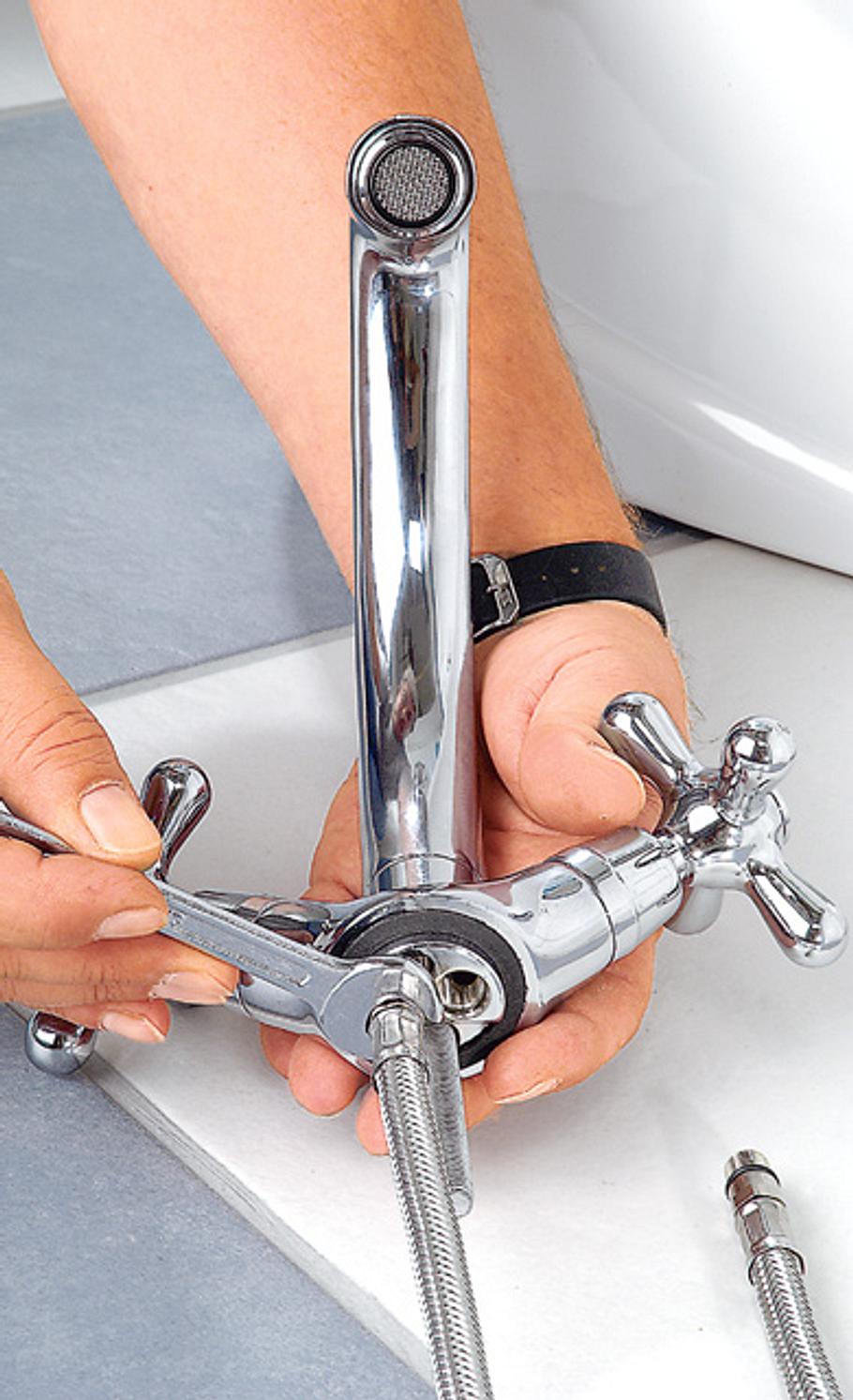

Mischbatterie montieren

Waschbecken-Montage: Schritt 4 von 15

Es folgt der Zusammenbau der Armatur. Hier drehen Sie einfach die zwei beiliegenden Trinkwasserschläuche von unten in die Armatur.

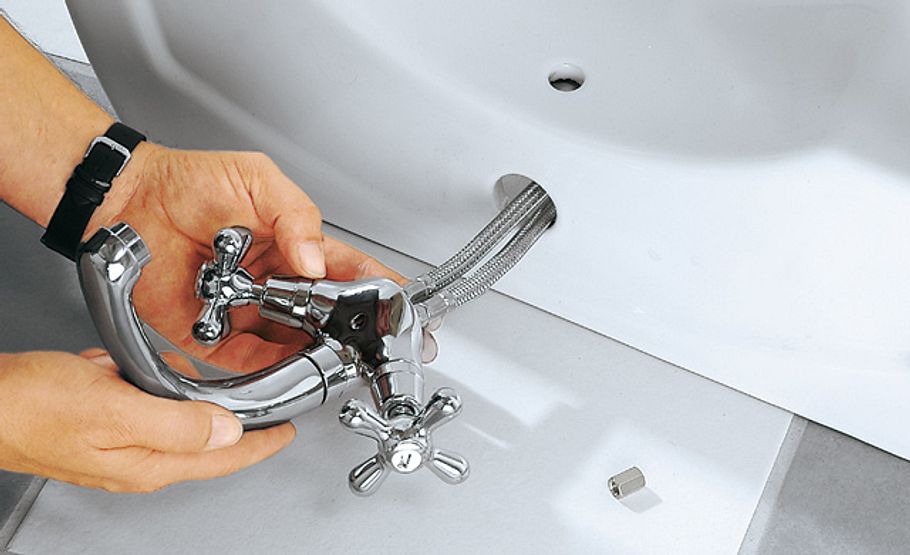

Wasserhahn anschließen

Waschbecken-Montage: Schritt 5 von 15

Anschließend führen Sie die flexiblen Schläuche von oben durch die Öffnung des liegenden Waschbeckens, bis die Armatur aufsitzt.

Wasserleitung legen

Waschbecken-Montage: Schritt 6 von 15

Mit der beiliegenden, speziellen Unterlegscheibe und Mutter schrauben Sie die Armatur von unten fest.

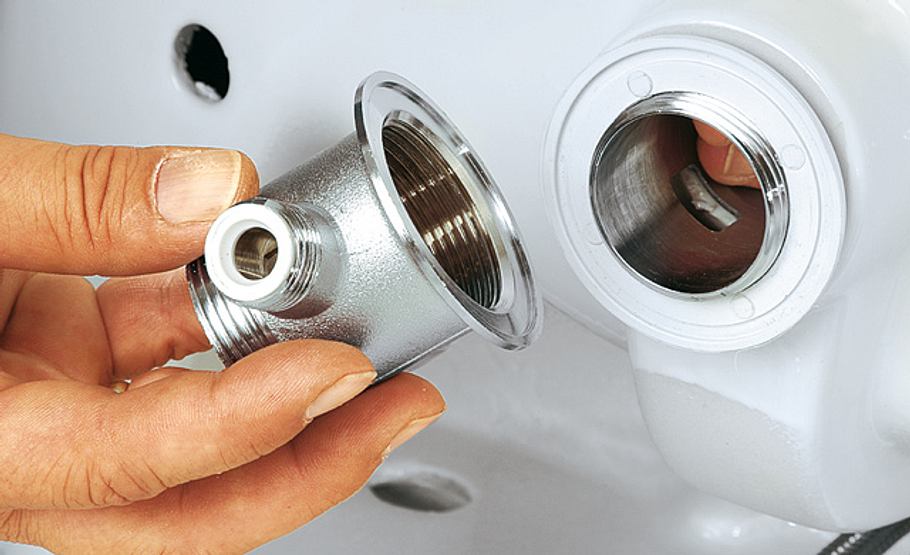

Ablauf montieren

Waschbecken-Montage: Schritt 7 von 15

Nun zum Ablauf: Führen Sie den oberen Teil des Ventilkelchs mitsamt Dichtung von oben durchs Ablaufloch, legen eine weitere Dichtung von unten dagegen und schrauben das Ventilunterteil an.

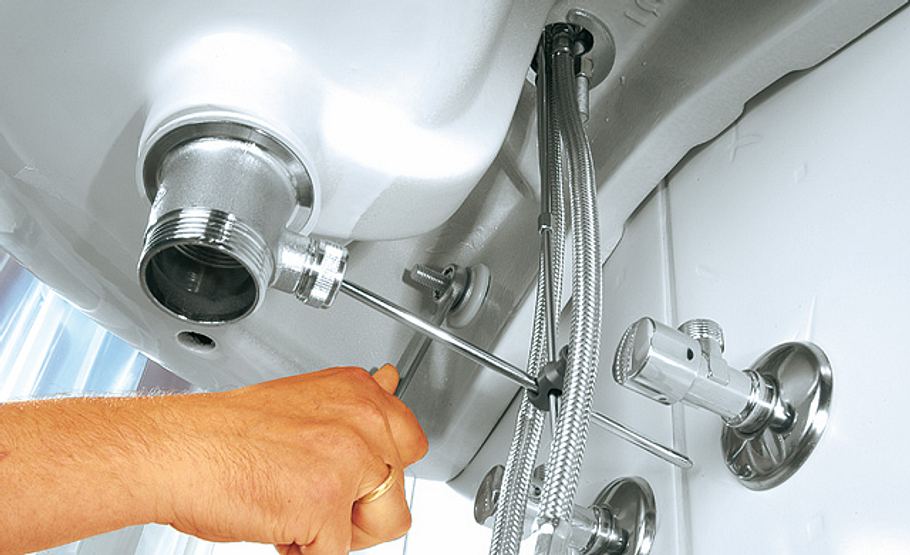

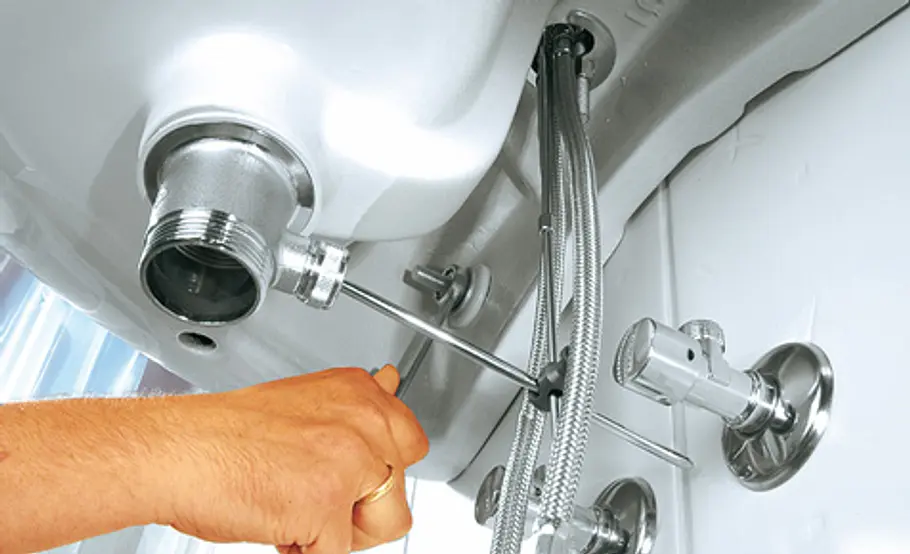

Waschbecken festschrauben

Waschbecken-Montage: Schritt 8 von 15

Dann hängen Sie das Waschbecken über die Gewindestangen und schrauben es mit Muttern fest.

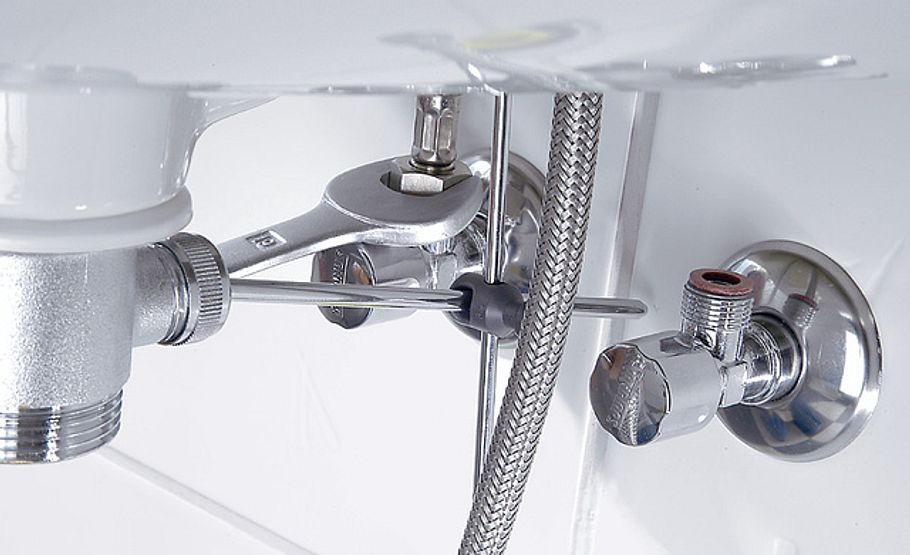

Waschbecken abdichten

Waschbecken-Montage: Schritt 9 von 15

Das Becken können Sie vorher von hinten mit einem umlaufenden Silikonstrang versehen.

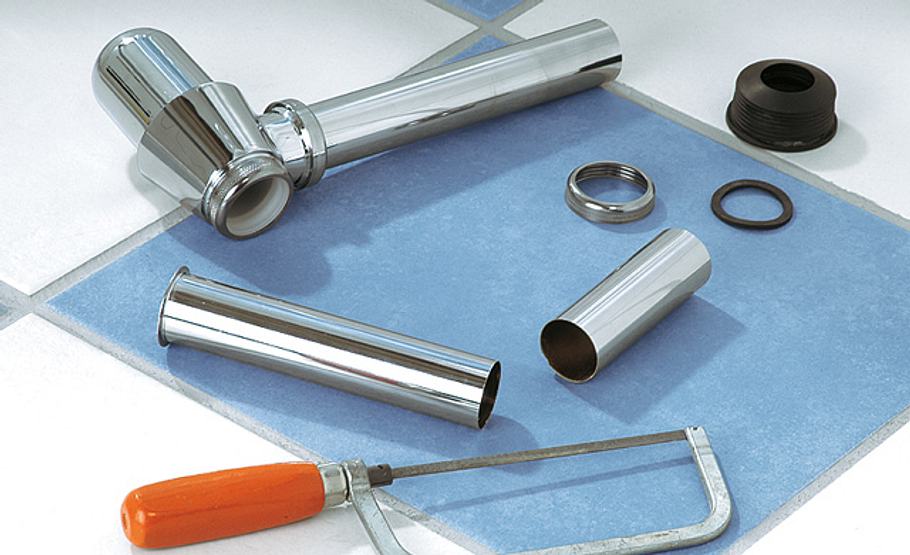

Wasseranschluss herstellen

Waschbecken-Montage: Schritt 10 von 15

Schließen Sie danach die Schläuche für Warm- und Kaltwasser an die entsprechenden Eckventile an. Nun kommt der Siphon, dessen Rohre Sie ggf. passend zusägen müssen.

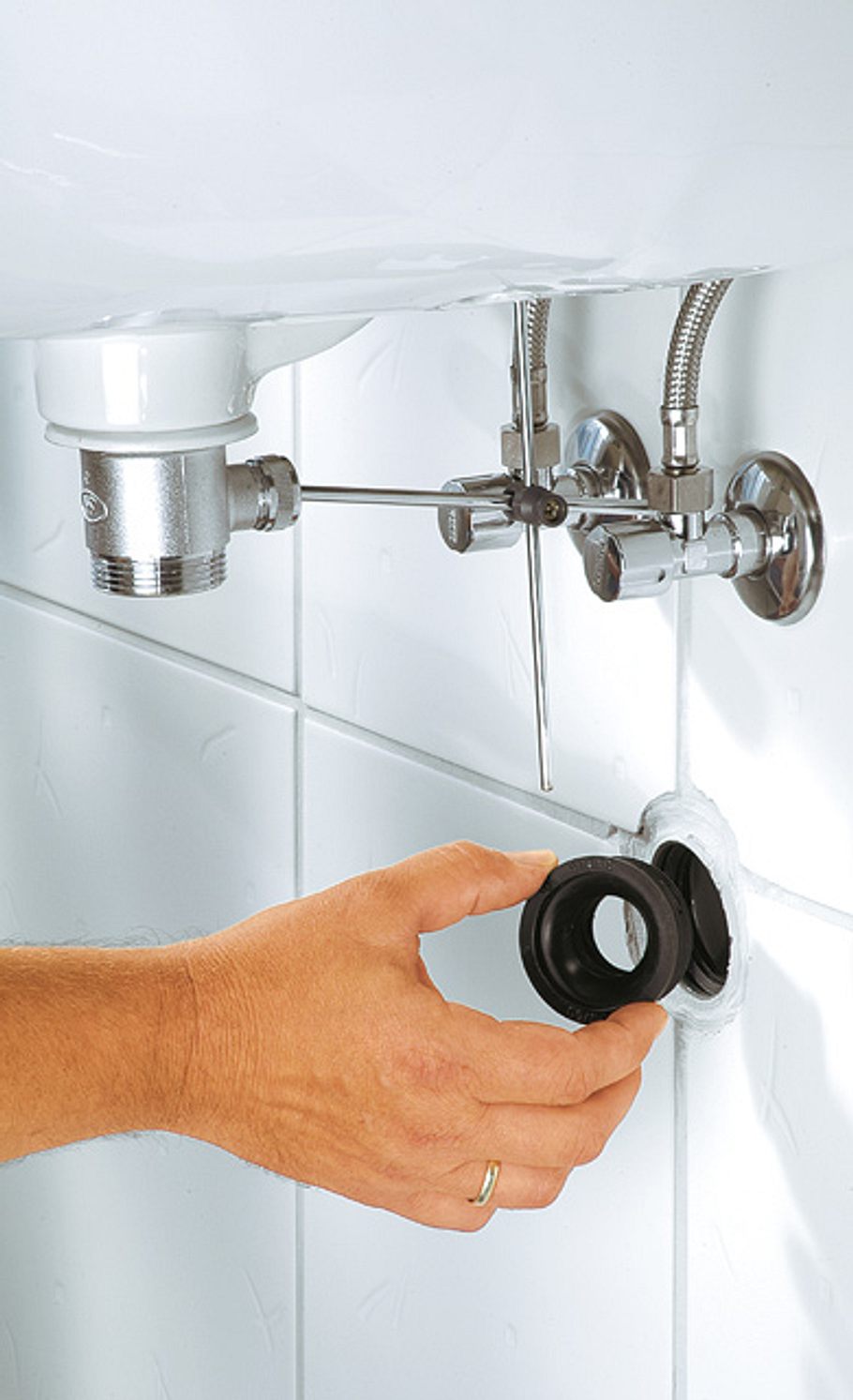

Abwasserrohr montieren

Waschbecken-Montage: Schritt 11 von 15

Haben Sie den Verschlussstopfen des Abwasserrohrs entfernt, führen Sie an dieser Stelle den beiliegenden, breiten Gummidichtring ein.

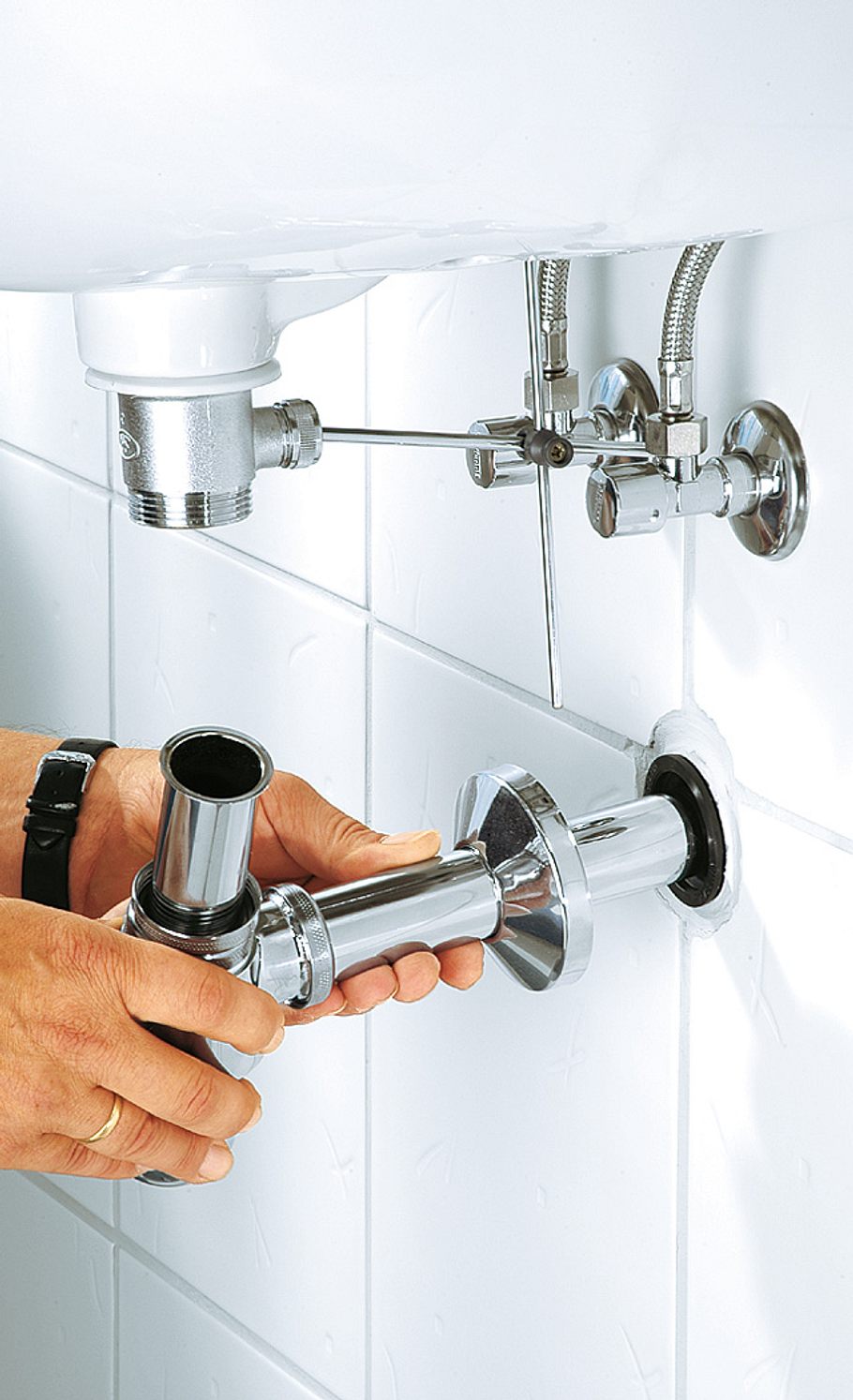

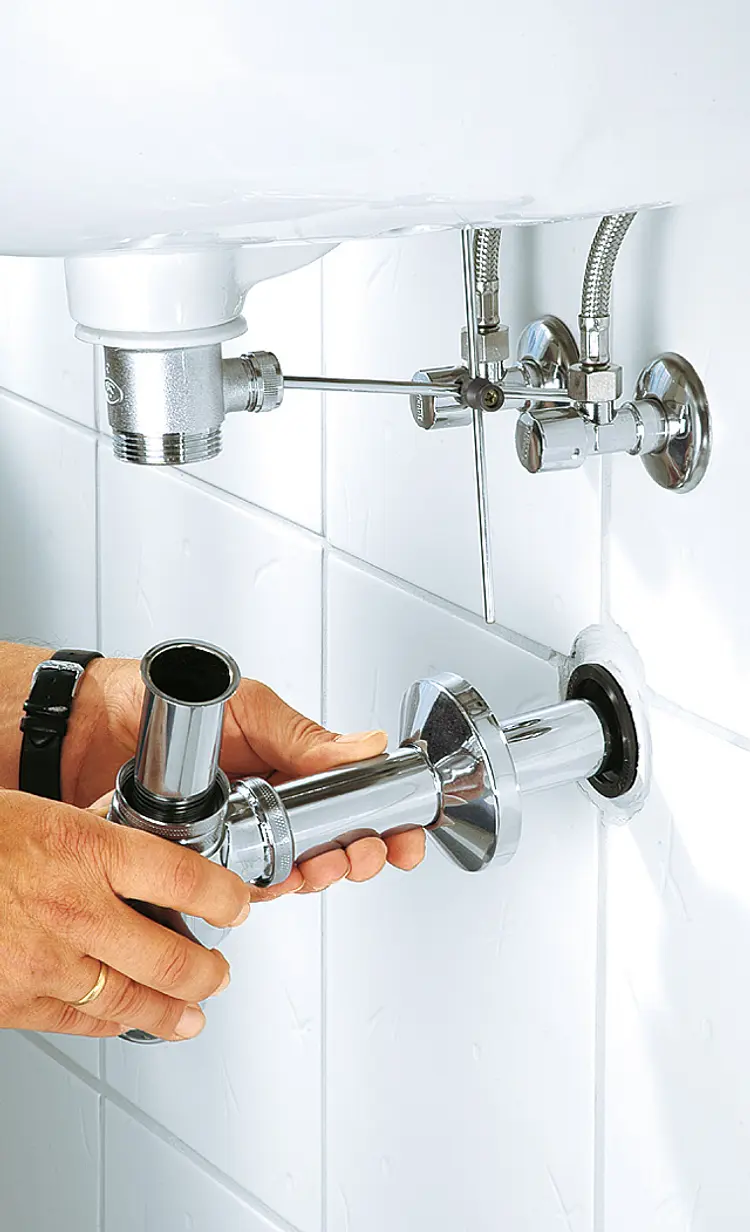

Abfluss-Rohr mit Siphon

Waschbecken-Montage: Schritt 12 von 15

Über den zusammengeschraubten Siphon stülpen Sie die Rosette und stecken ihn mit dem Rohrende in den Dichtring bzw. ins Abflussrohr.

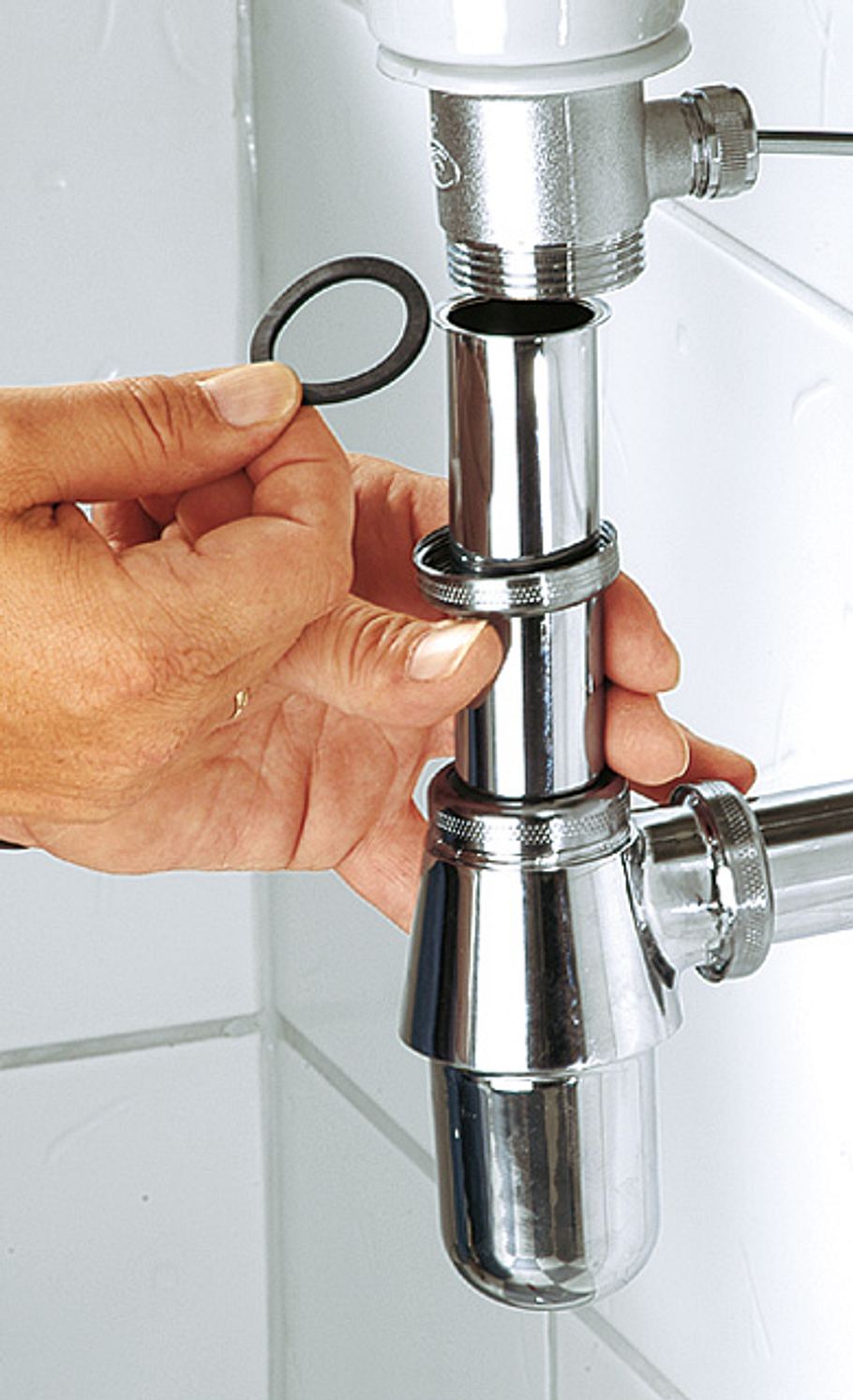

Siphon dichten

Waschbecken-Montage: Schritt 13 von 15

Richten Sie nun den Siphon aus (die Rohre müssen vorher also exakt geschnitten worden sein!).

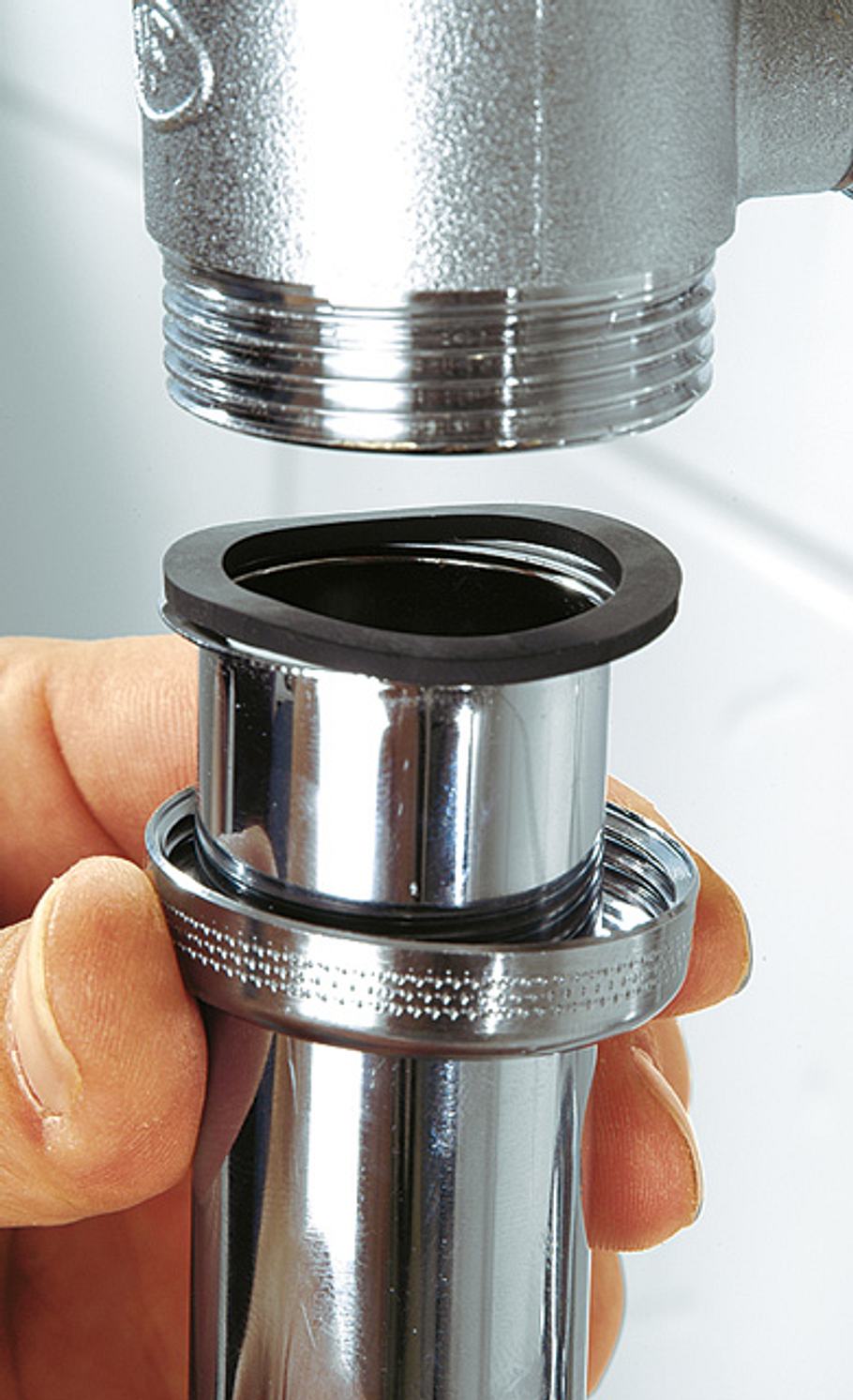

Siphon anschließen

Waschbecken-Montage: Schritt 14 von 15

Der kleine Dichtring kommt zwischen Ablaufunterteil und Siphon. Dann kann beides miteinander verschraubt werden.

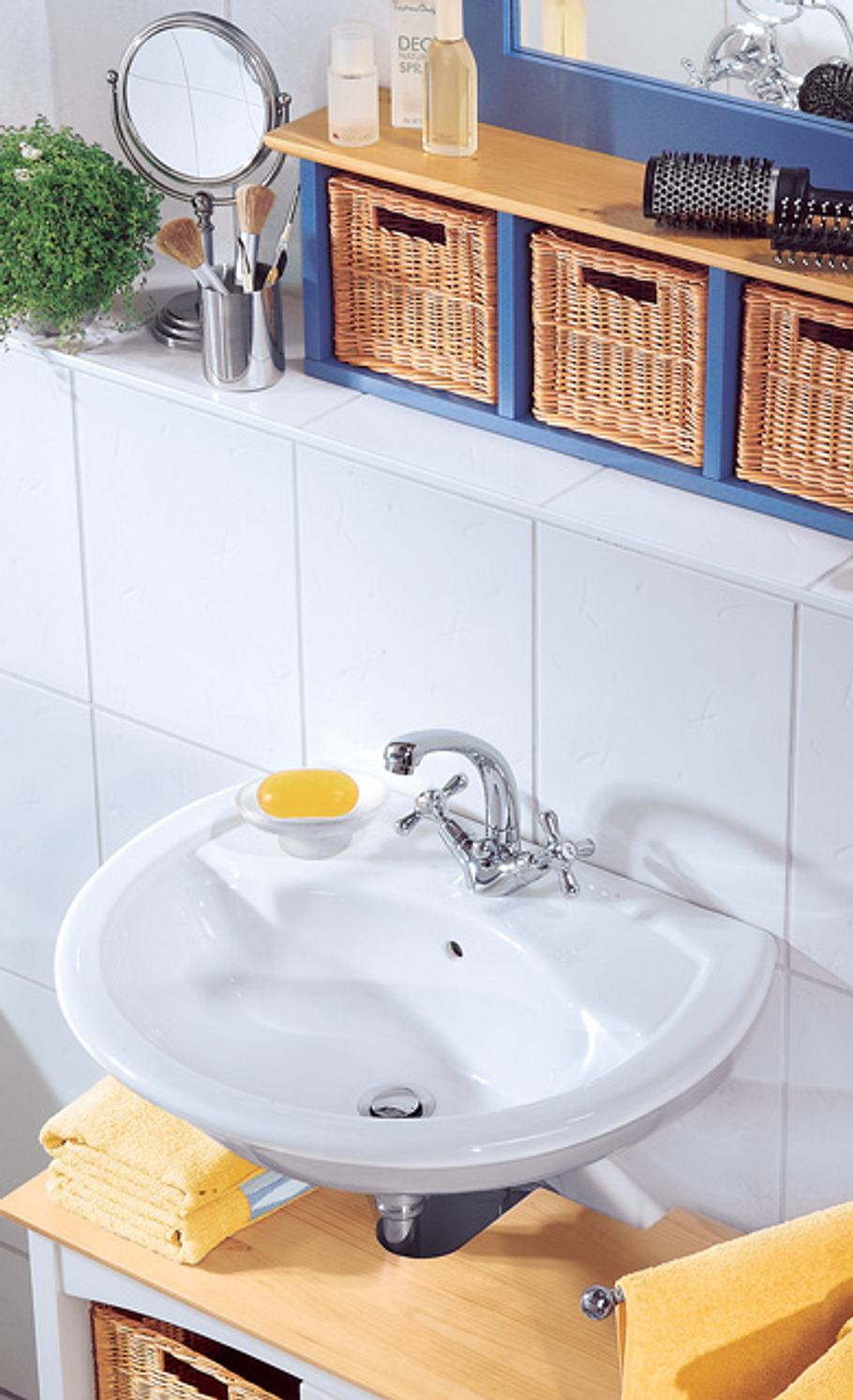

Waschbecken und Wasserhahn

Waschbecken-Montage: Schritt 15 von 15

Fertig ist die Montage des Waschbeckens inklusive Bad-Armatur.

Der Siphon unterm Waschbecken sorgt dafür, dass das ablaufende Wasser in die Kanalisation gelangt, aber von dort kein übler Geruch ins Bad aufsteigen kann! Daher wird der Waschbecken-Siphon auch Geruchsverschluss genannt. In ähnlicher Konstruktion ist der Geruchsverschluss auch in jedem Wasserklosett verbaut – nur viel größer.

Unterm Waschbecken: Siphon anschließen

Abfluss-Rohr mit Siphon

Bei der Erstmontage sind anders als beim Austausch oder dem Reinigen des Siphons ein par Handgriffe mehr erforderlich. Ist das Waschbecken an der Wand befestigt, beginnt die Montage des Geruchsverschluss'. Um den Siphon anzuschließen, beginnen Sie am besten am Wandablauf. Von dort arbeiten Sie sich Rohrstück für Rohrstück in Richtung des unteren Ablauf des Waschbeckens vor. Anschließend können Sie die Armatur über flexible Leitungen an die Eckventile der Frischwasserzufuhr anschließen. Auch diese Arbeit erklärt unsere Anleitung Schritt für Schritt.
