LAN-Kabel verlegen ohne Bohren

Aus selbst ist der Mann 4/2022

Gegenüber WLAN ist mit einer Verlegung von Netzwerkleitungen viel mehr Tempo erzielbar. Neue werkzeuglose Verbindungen erleichtern das Verlegen der LAN-Kabel sowie die Installation des Heimnetzwerks.

(1/38)
Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

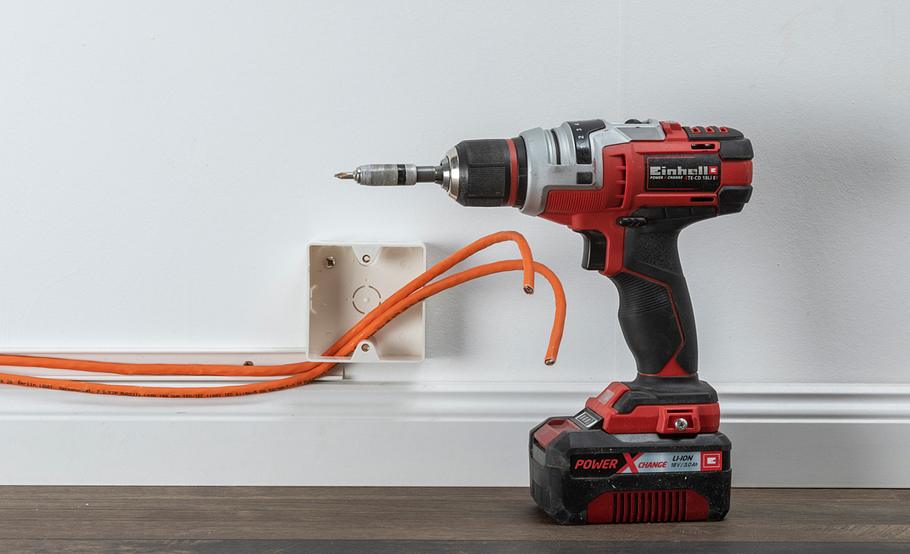

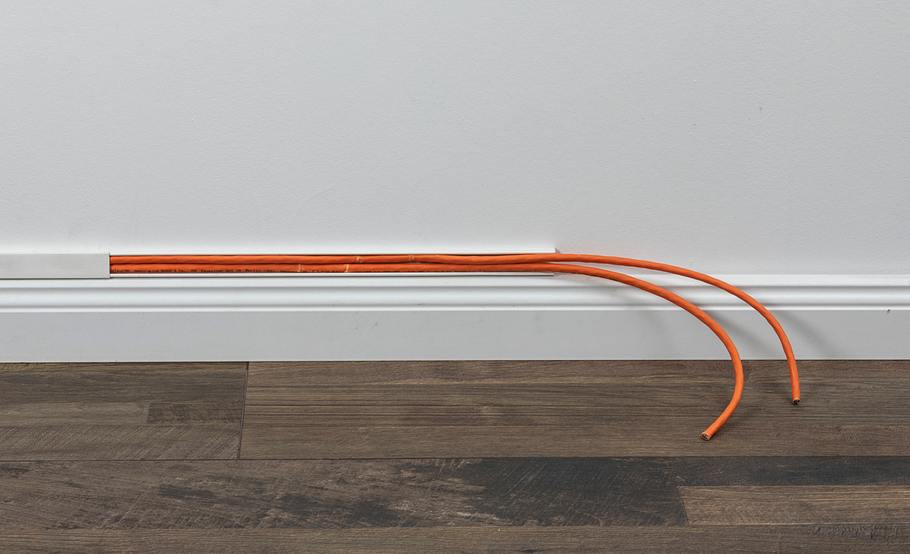

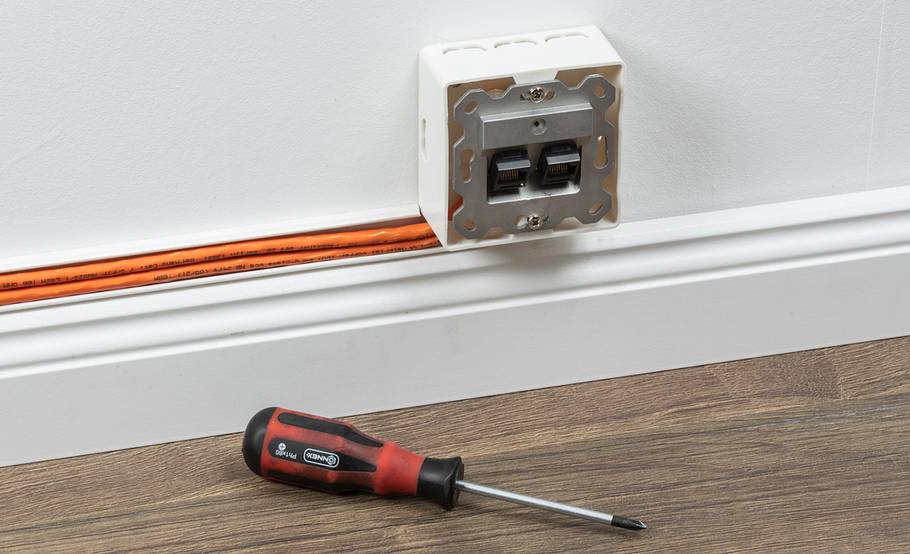

Mit Aufputz-Steckdosen und Leitungskanälen ist auch nachträglich eine unauffällige Verkabelung möglich.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

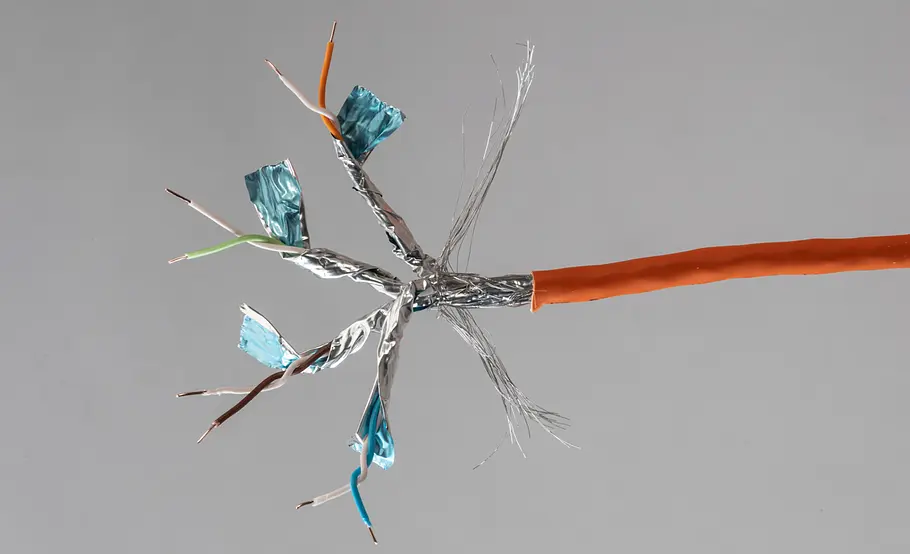

CAT 7: Die Aderpärchen sind durch einzelne Schirmungen zusätzlich sehr gut vor Übersprechen geschützt.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

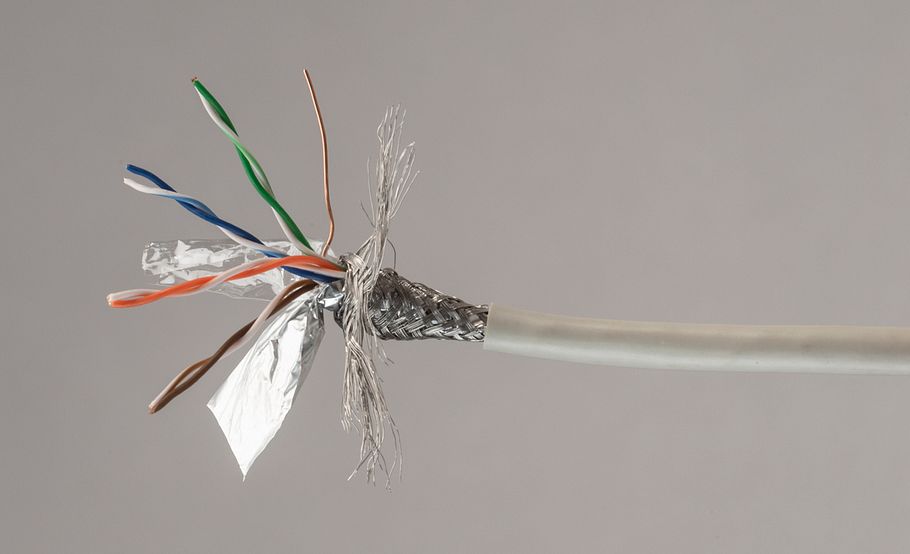

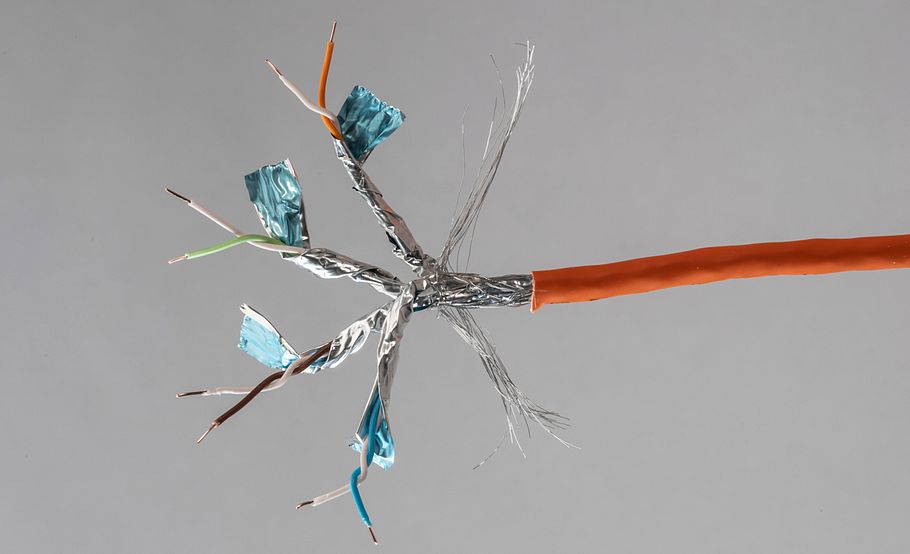

CAT 5: Eine Alufolie schont die Adern, ein Metallgeflecht schützt die Übertragung vor Störungen von Außen. Eine Schirmung der Adern untereinander fehlt.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

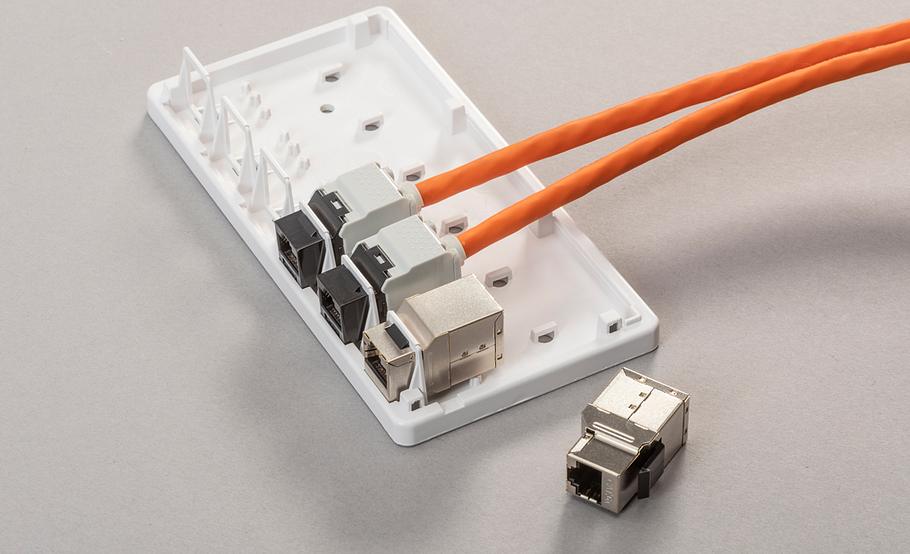

Netzwerk-Steckdosen gibt es passend zur neuen werkzeuglosen Anschlusstechnik - derzeit wird maximal die Klasse CAT6 erreicht.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

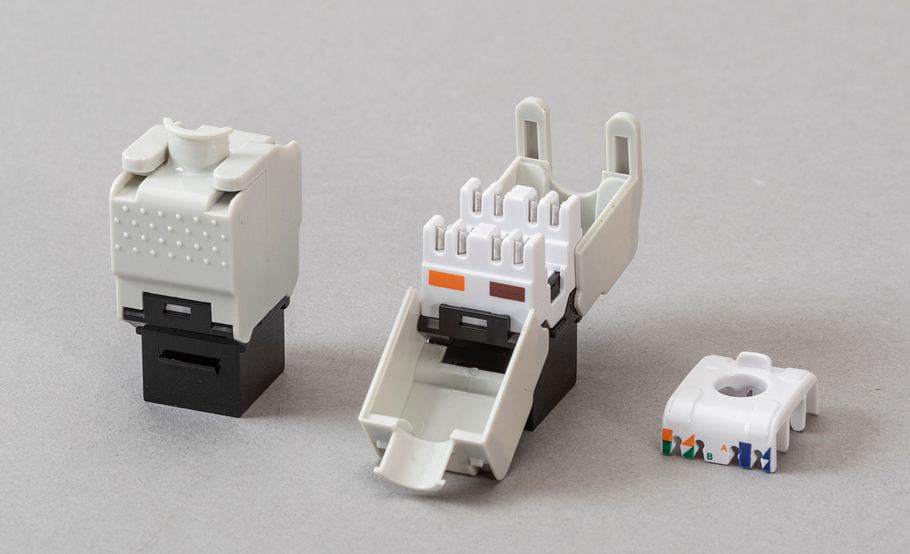

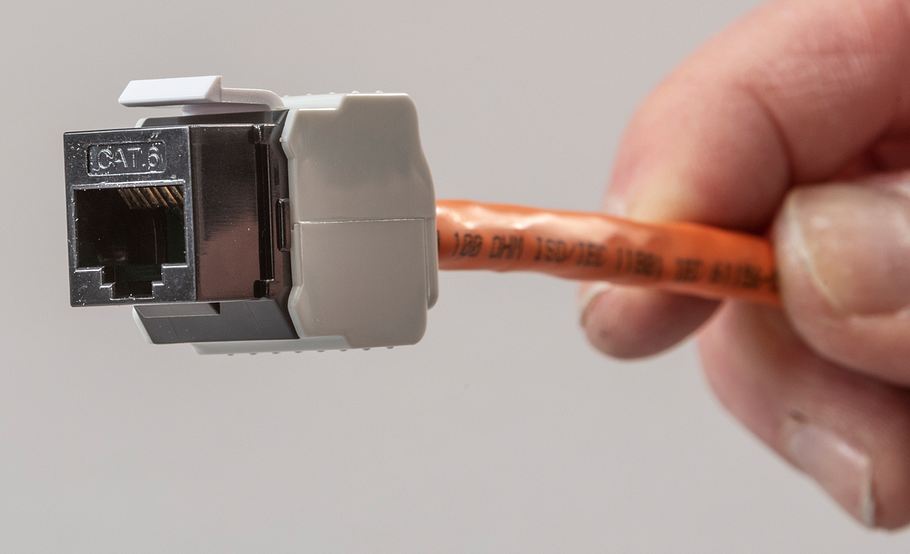

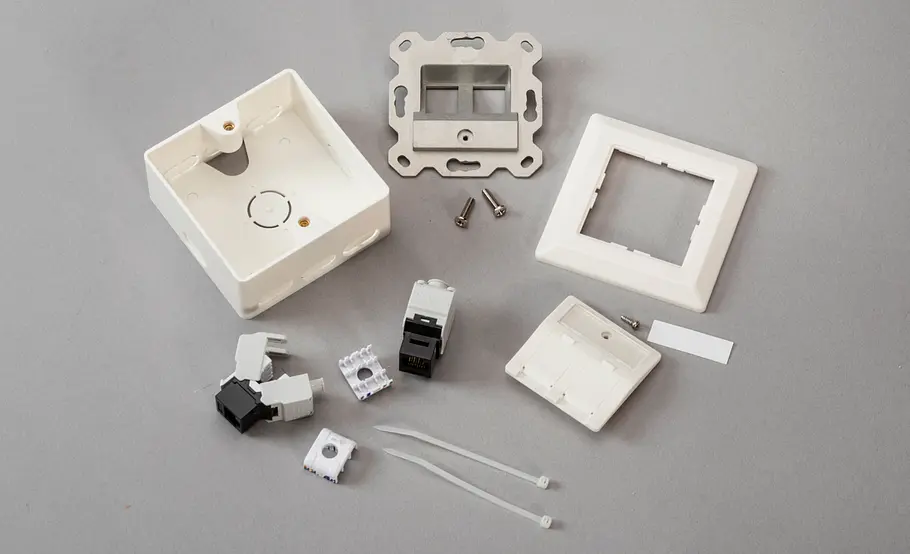

Die werkzeuglos konfigurierbaren Keystone Anschlussmodule werden per Ader-Quetschtechnik mit der Netzwerkleitung verbunden.

LAN-Kabel verlegen ohne Bohren

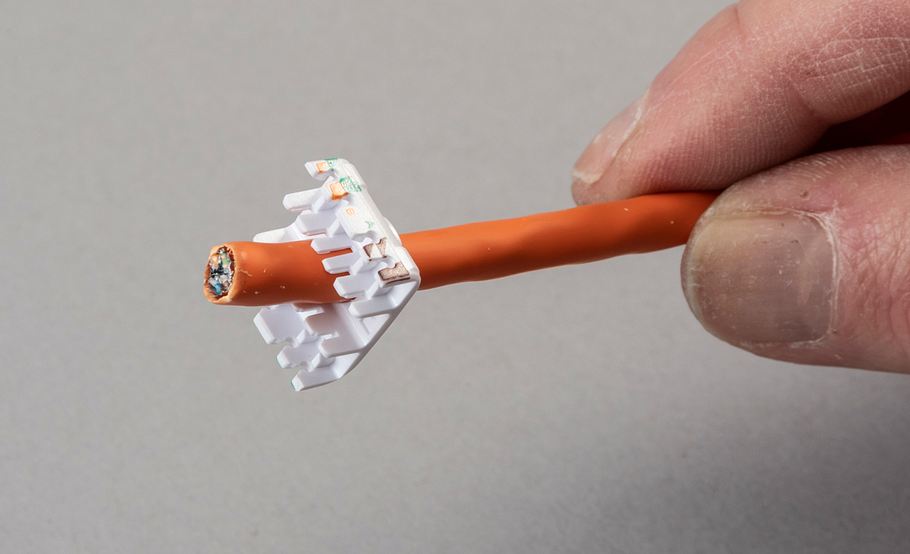

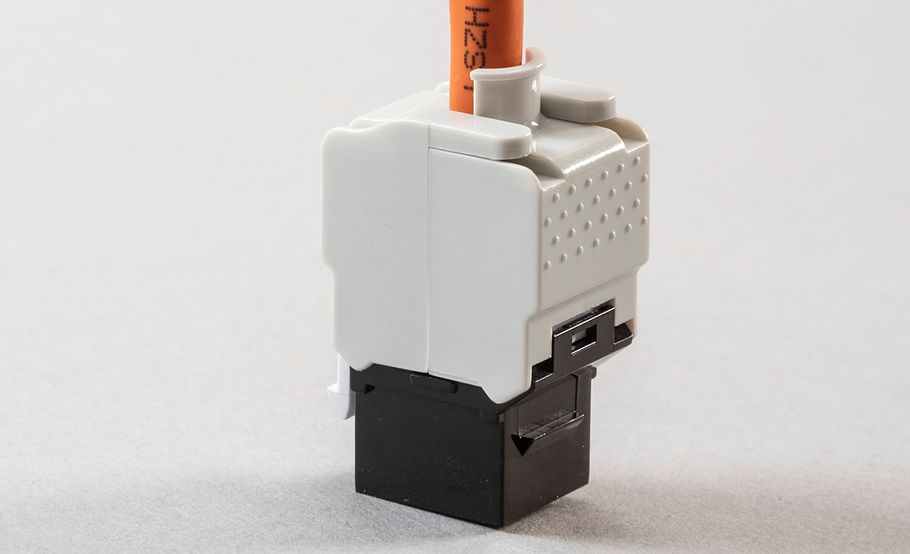

Und so wird die Leitung angeschlossen: Das Klemmstück über die Leitung stülpen und zunächst nach hinten zurückziehen.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

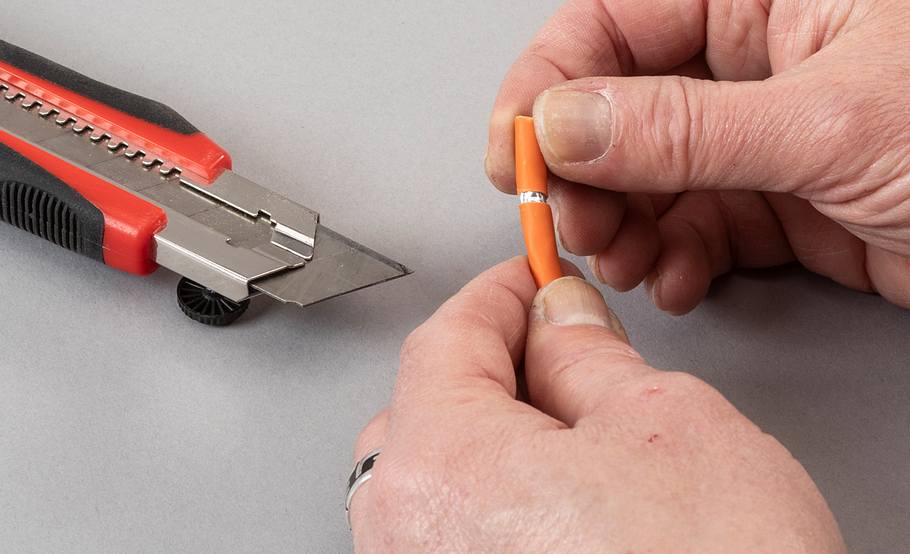

Zur Montage wird dann die Leitung passend entmantelt.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Bei ungeschirmten Steckern die äußere Isolation abschneiden, sonst zusammendrehen und um das Ende des Mantels wickeln.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

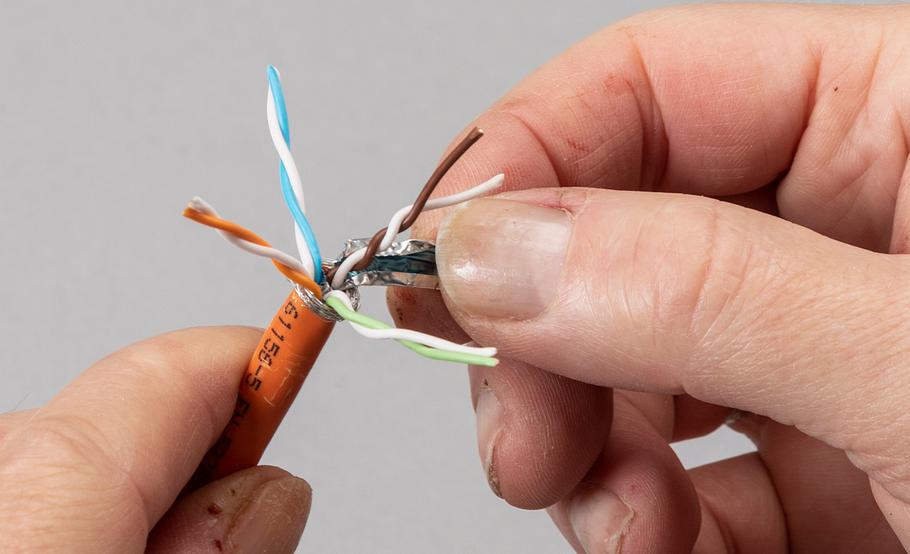

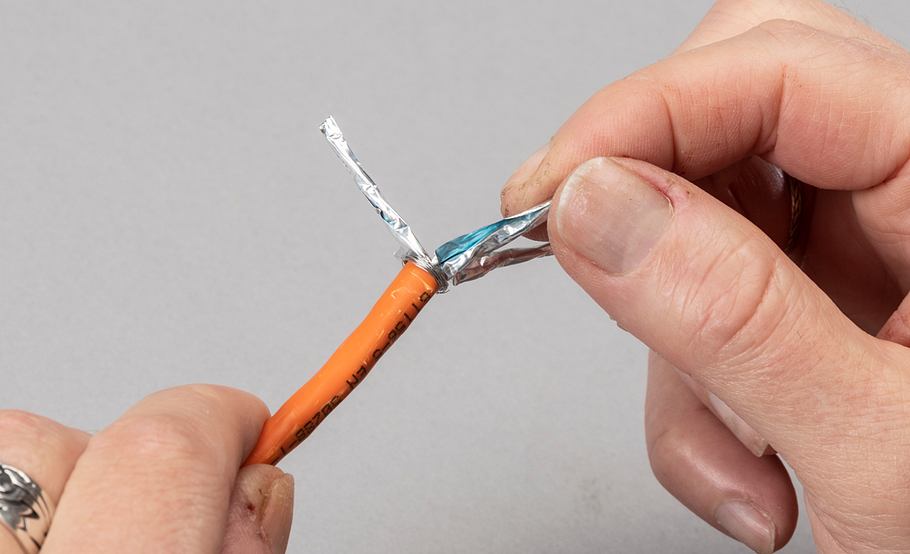

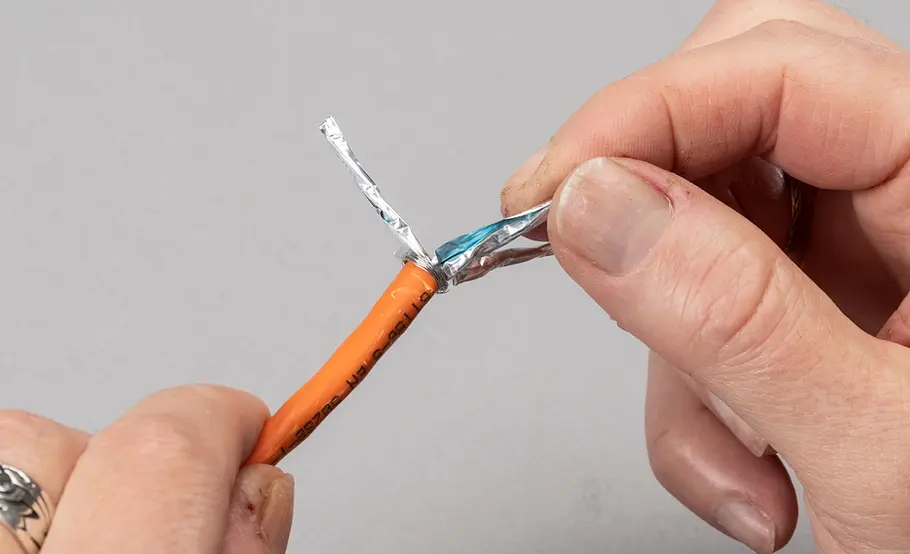

Die einzelnen Adern freilegen und deren Schirmung abtrennen. Die Adern jedoch nicht abisolieren!

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

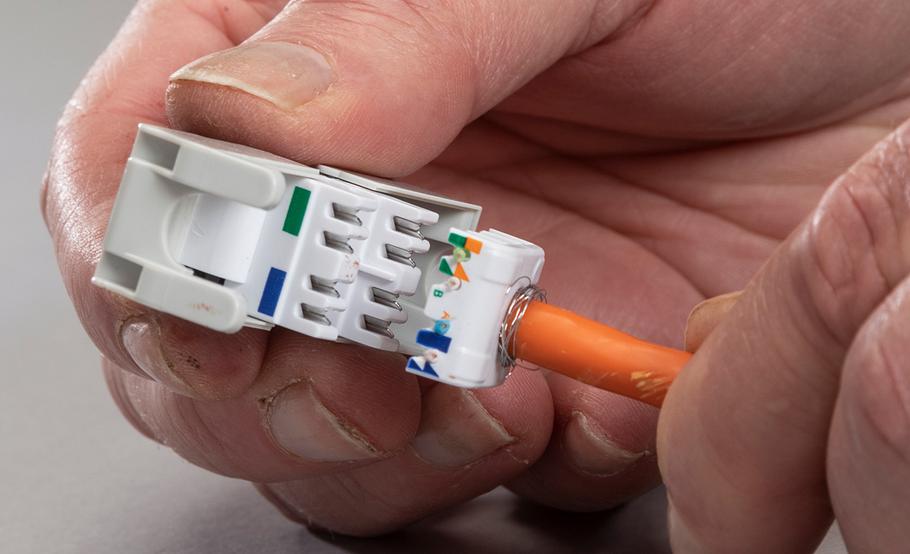

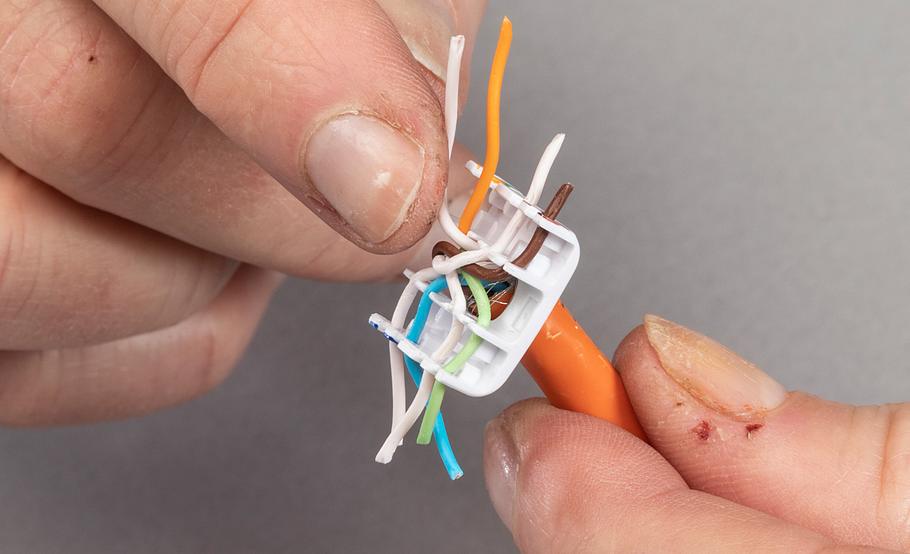

Adern entsprechend der aufgedruckten Farbgebung in den Stecker einlegen.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

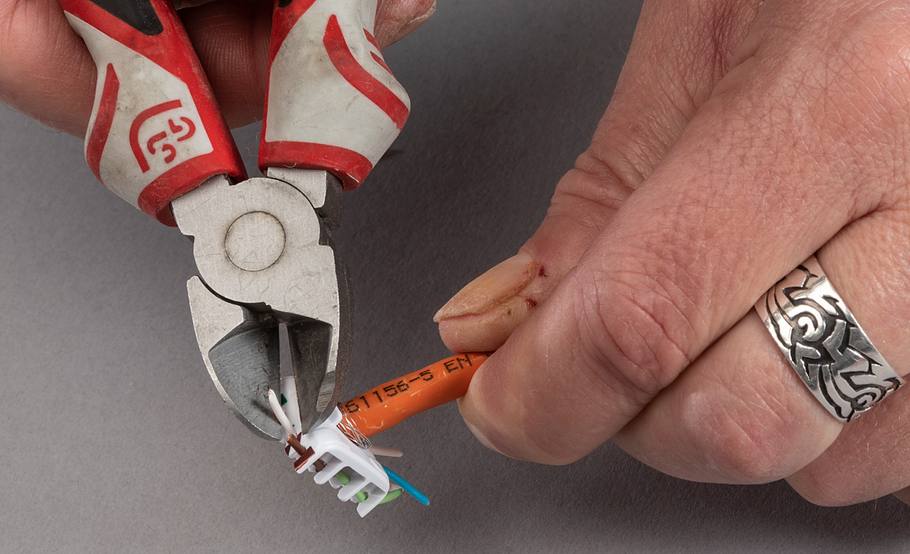

Nach außen überstehende Adern am besten bündig abschneiden.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Nun das Klemmstück an den Stecker heranführen. Dabei drücken jeweils passende Kunststoffnasen die Adern in die Quetschverbinder des Steckers.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

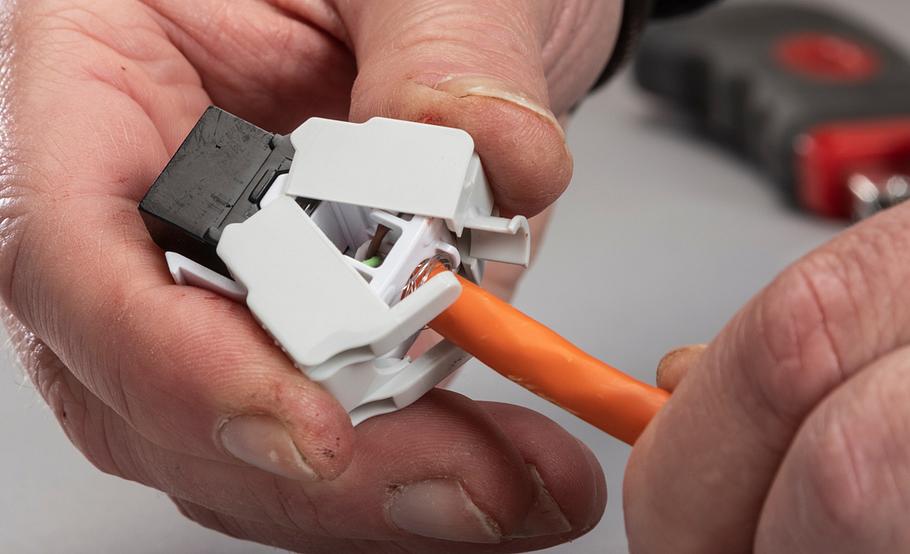

Den Stecker verschließen, dabei werden alle Verbindungen hergestellt und gesichert.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

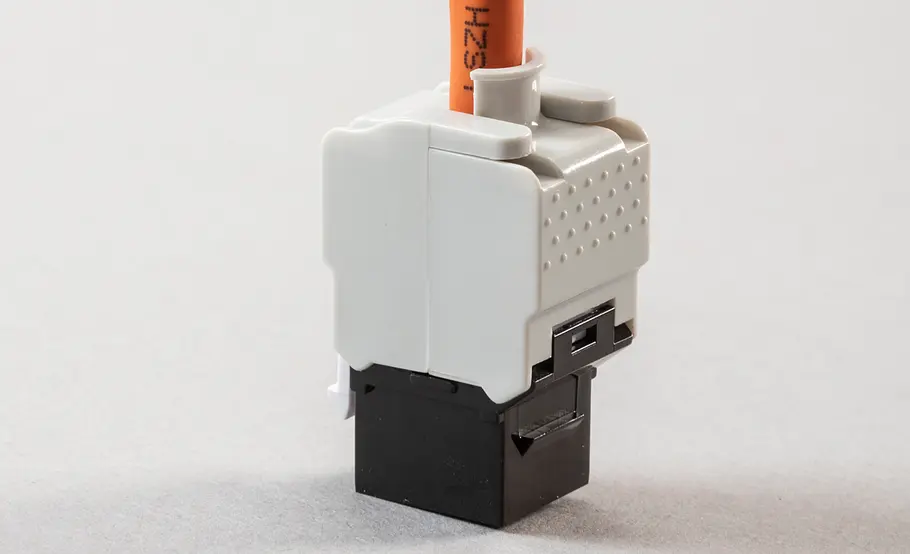

So sieht der fertig verbundene Stecker aus.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

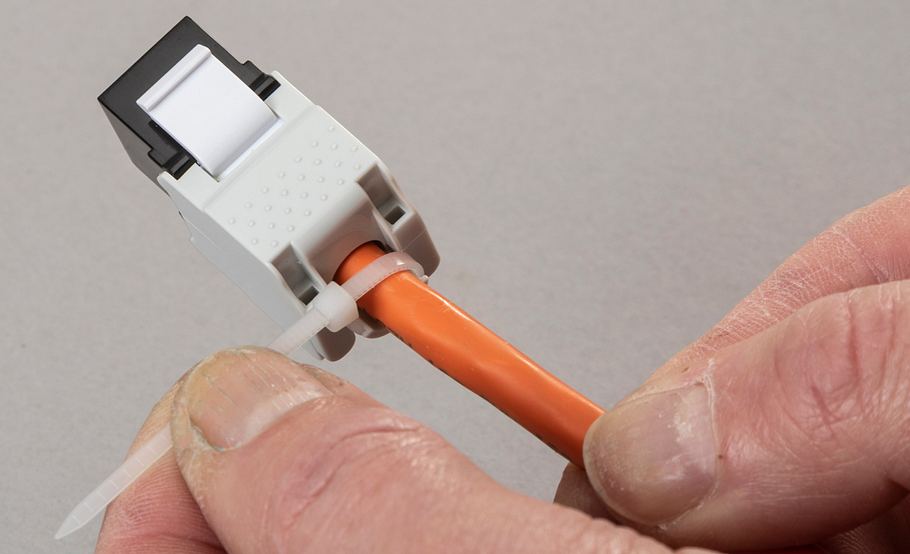

Als Zugentlastung bringen Sie einen Kabelbinder an der Tülle des Steckers an.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

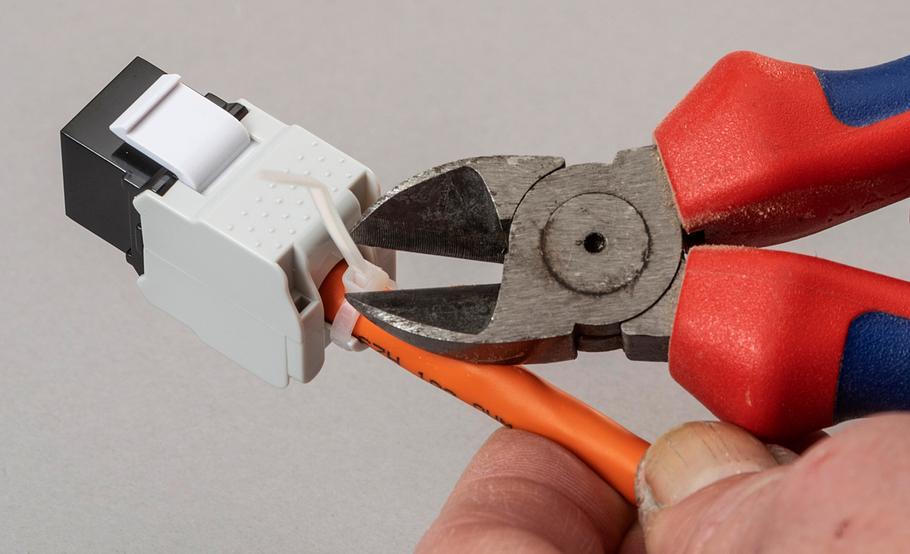

Den Überstand des Kabelbinders mit einem Seitenschneider abtrennen - fertig!

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Die LAN-Verbindung ist bereits betriebsfähig.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

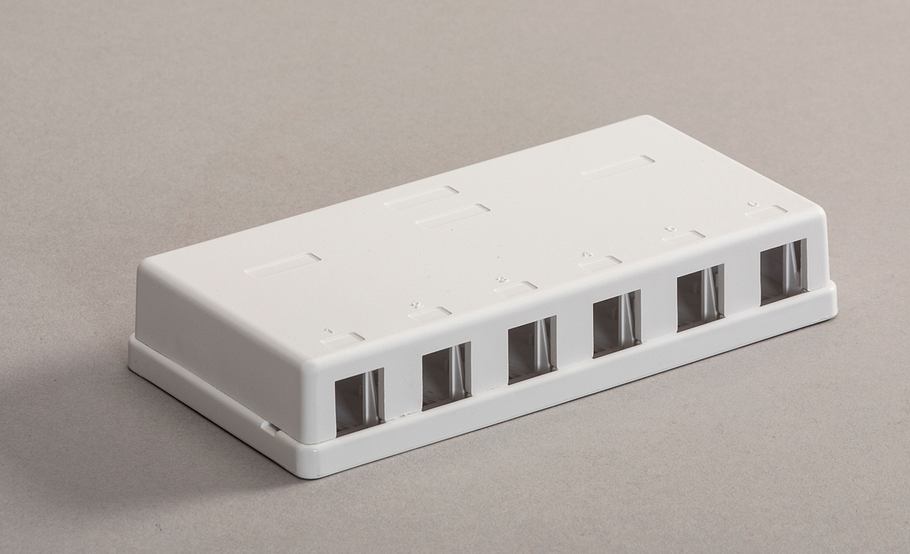

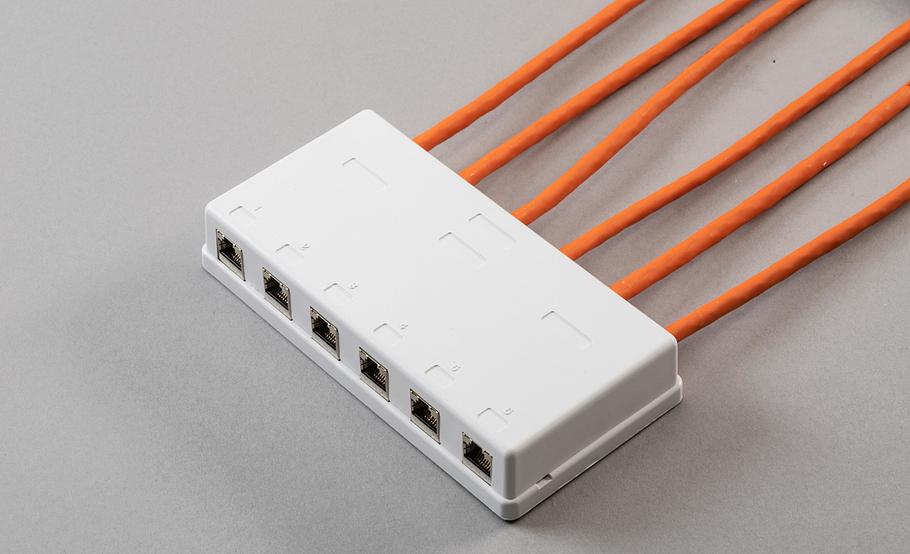

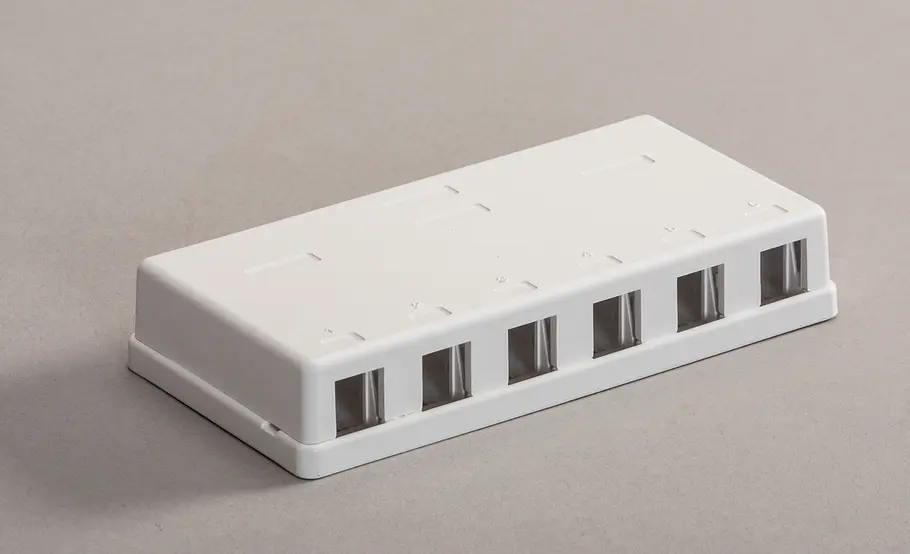

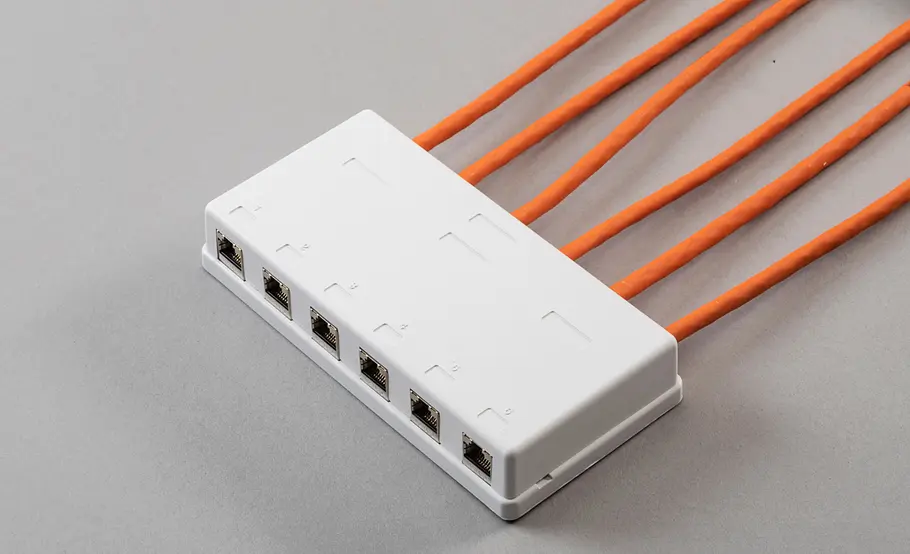

Die Keystone-Buchsen passen auch in solche Verteilergehäuse, die beim Organisieren von Netzwerkleitungen gute Dienste leisten.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Für die Konfiguration wird das Gehäuse geöffnet.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

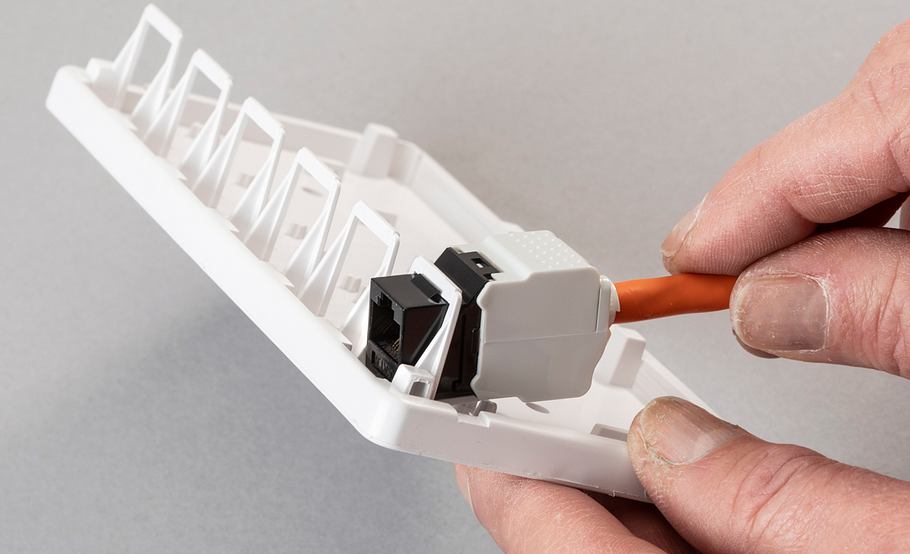

Dann können die fertig verbundenen Keystone-Module einfach in die Halterungen eingeklipst werden.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Clever: Neben den Keystone-Modulen können auch LAN-Adapter eingeklipst werden, in die beidseitig Patchkabel eingesteckt werden können.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Dies erweitert die Vielseitigkeit der Netzwerk-Verbindungen am Verteiler

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

So sieht der Verteiler mit eingeklipsten Keystone-Modulen aus.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

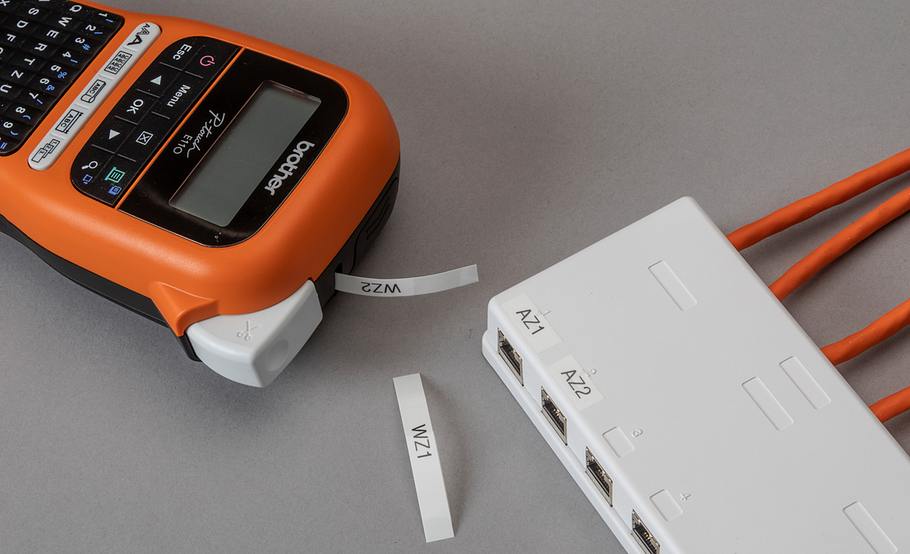

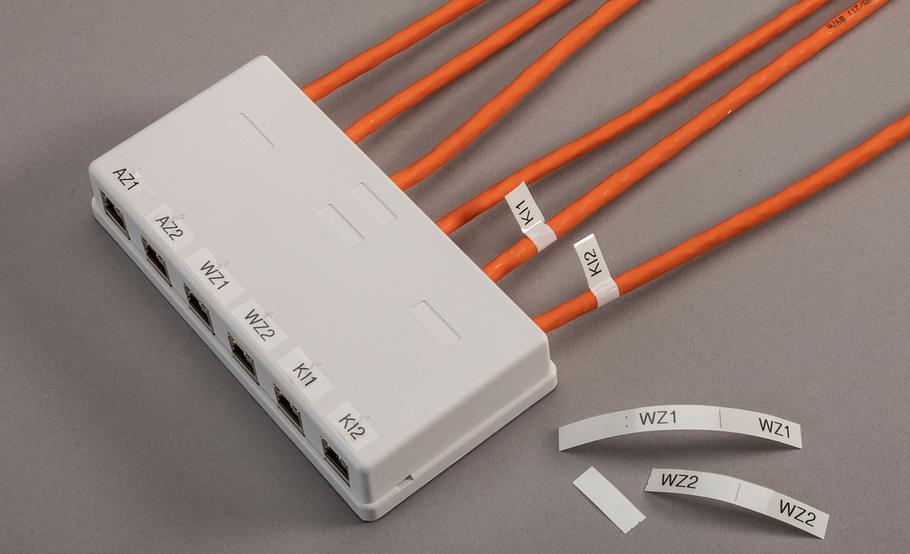

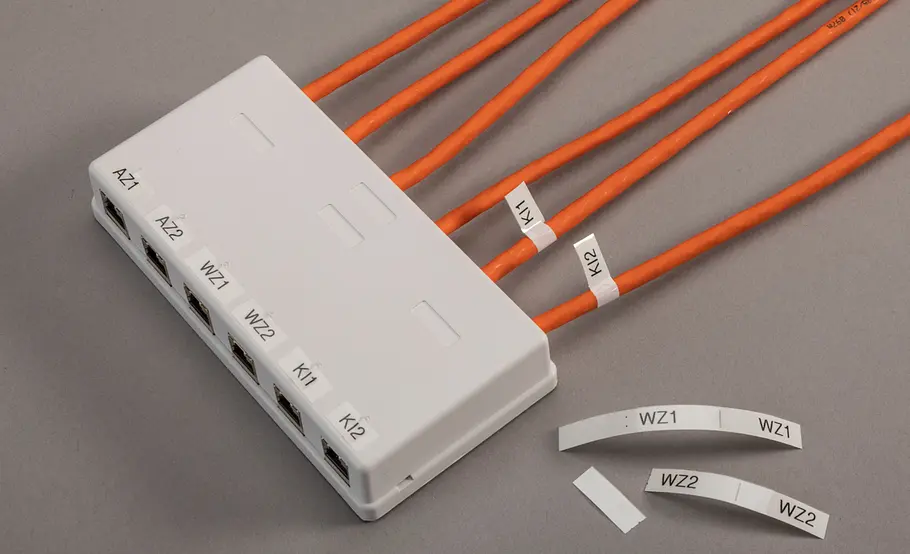

Der Verteiler sollte für eine übersichtliche Verkabelung beschriftet werden - zum Beispiel mit einem solchen Brother-Beschriftungsgerät.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Eine spätere aufwendige Suche nach der passenden Leitung wird damit zuverlässig verhindert.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Werden die Keystone-Verbindungen ab und an getauscht, sollte man auch die Leitungen beschriften.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

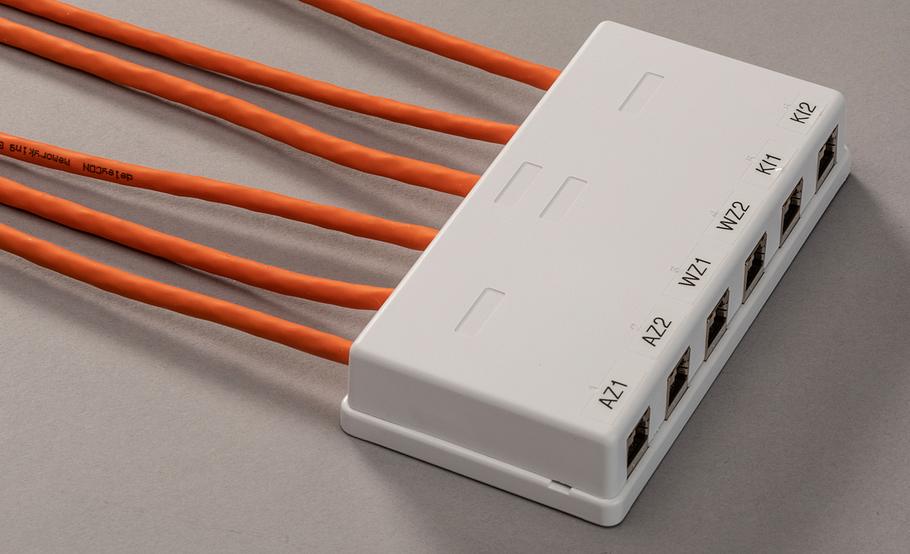

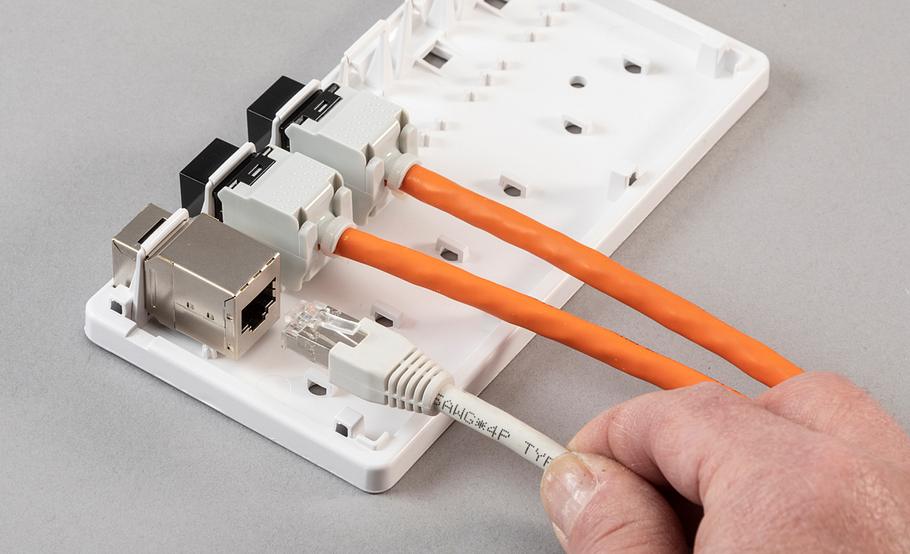

Netzwerkleitungen sollten immer im Pärchen verlegt werden - so können zum Beispiel ein Computer und ein Drucker gleichzeitig verbunden werden.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

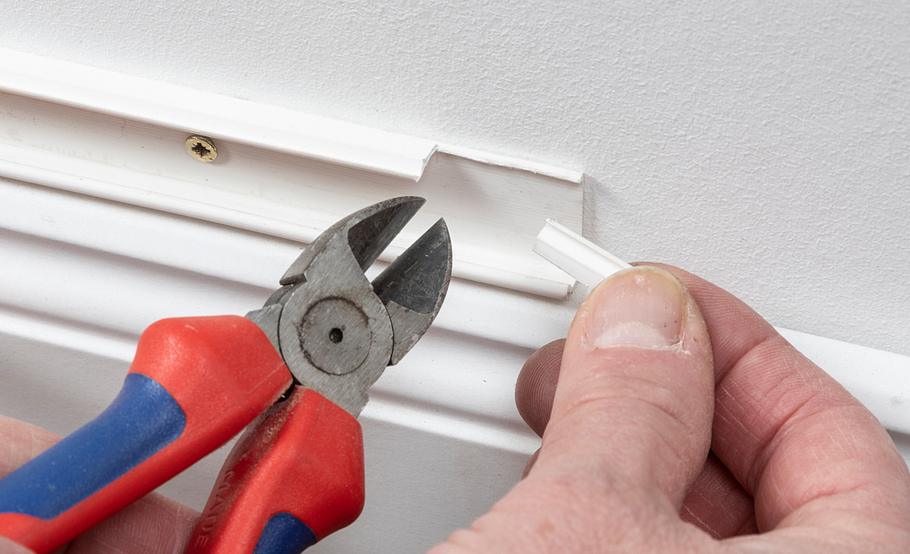

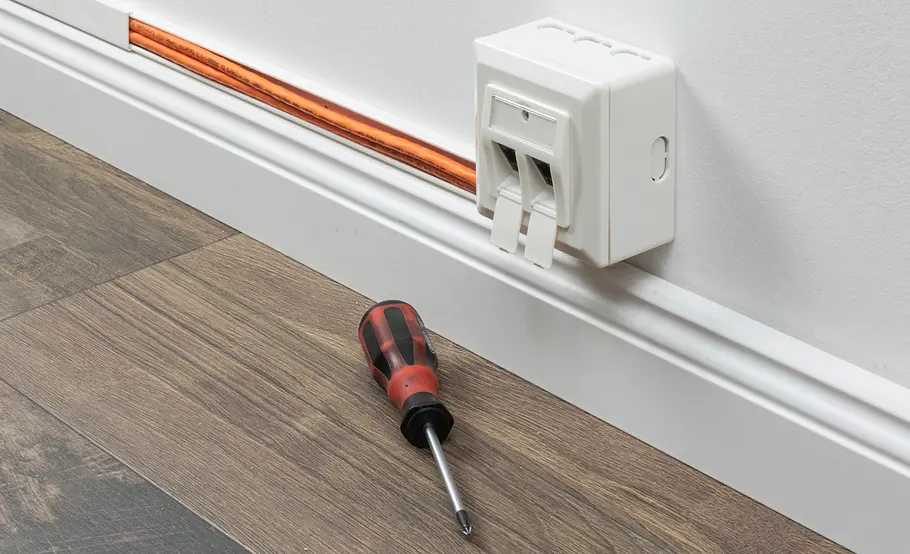

Idel für die nachträgliche Verlegung sind Kabelkanäle. Eine Bearbeitung ist mit dem Seitenschneider möglich.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

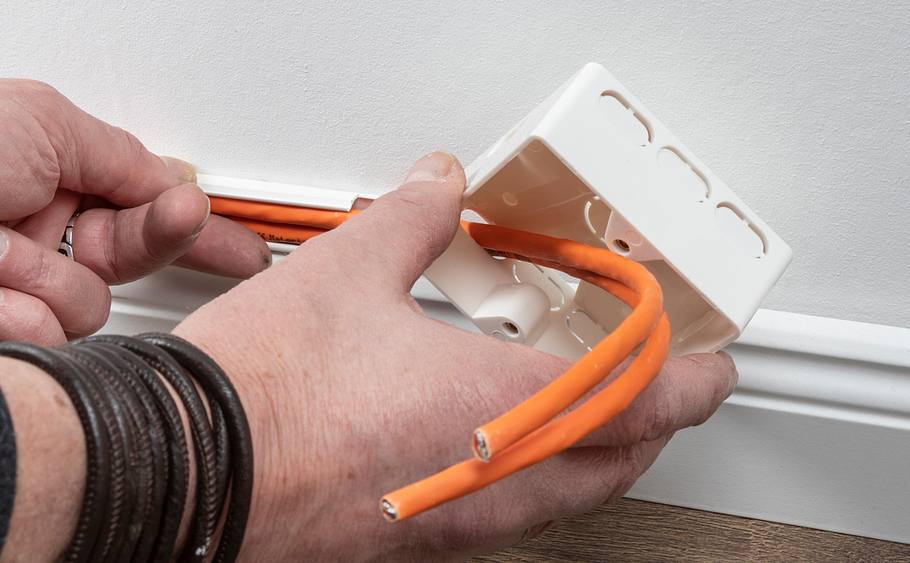

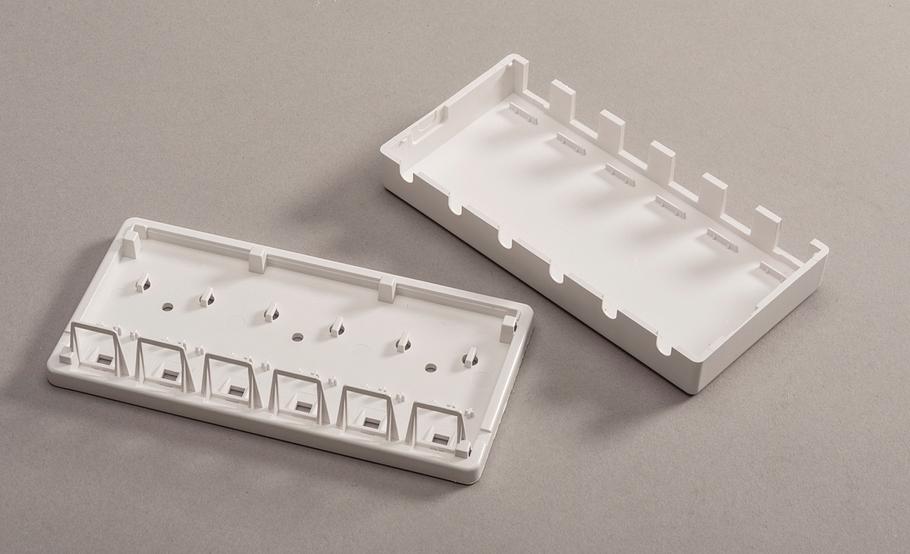

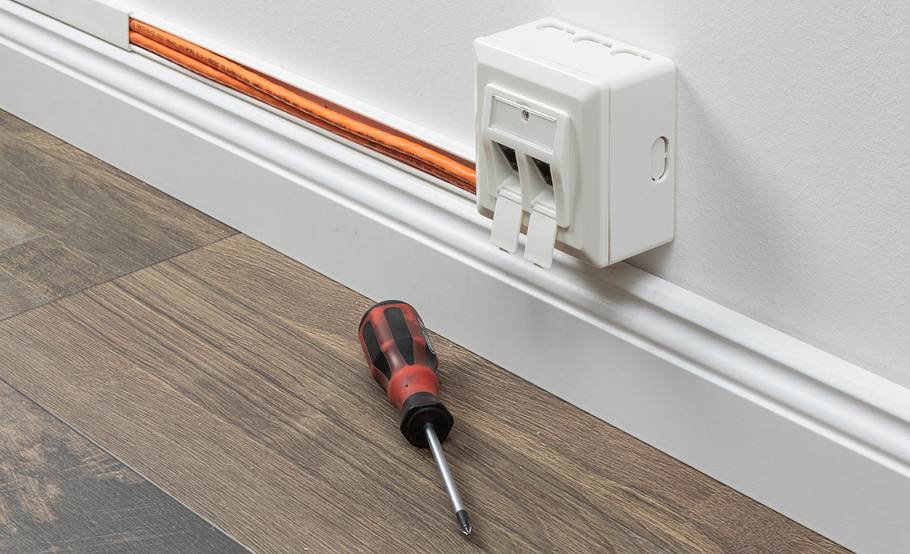

Hier haben wir eine Aussparung für eine Netzwerk-Steckdose vorbereitet und ein Aufputz-Gehäuse montiert.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Die Befestigung an der Wand erfolgt mit Schrauben. Je nach Wandmaterial Dübel verwenden.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

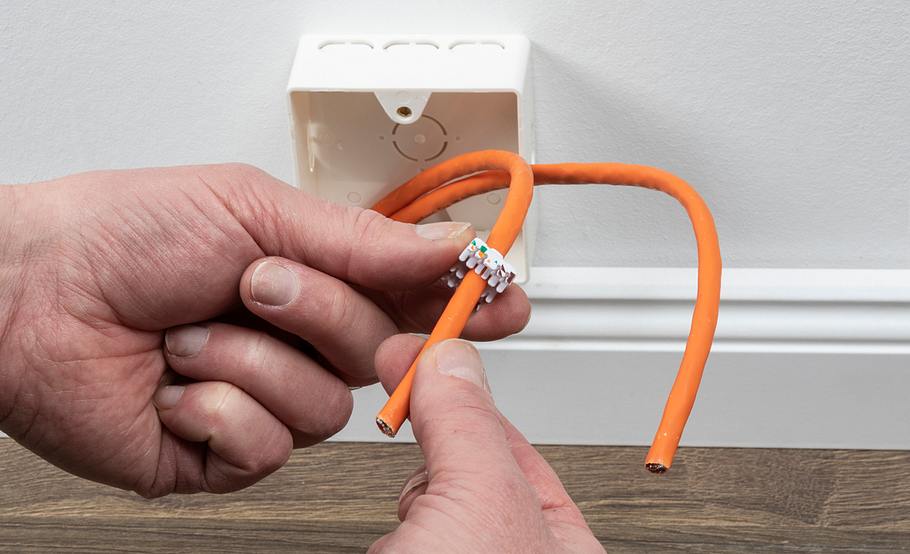

Die beiden Leitungen in das Gehäuse durchziehen und passend ablängen.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

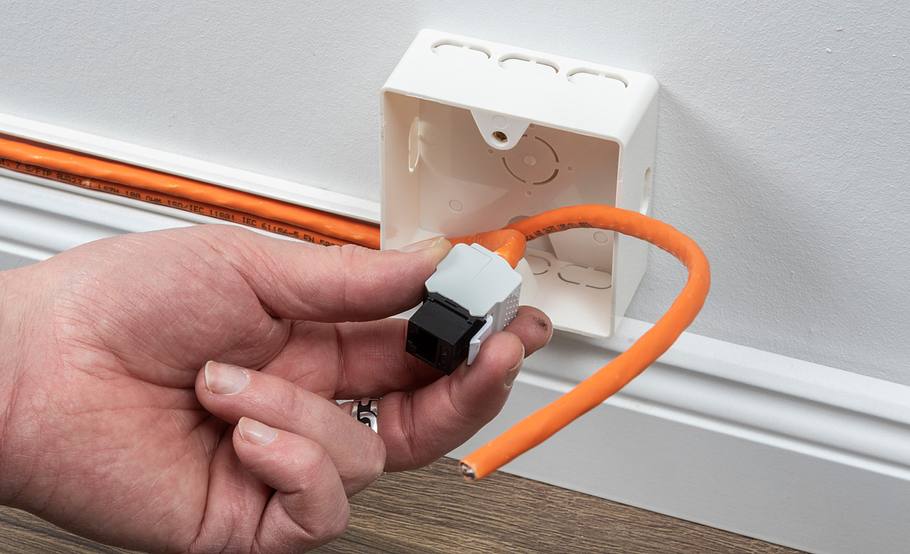

Die Leitungen wie gezeigt mit Keystone-Verbindern bestücken.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Keystone-Module in die Trägerplatte einklipsen. Dabei die Leitungen nicht im rechten Winkel abknicken!

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

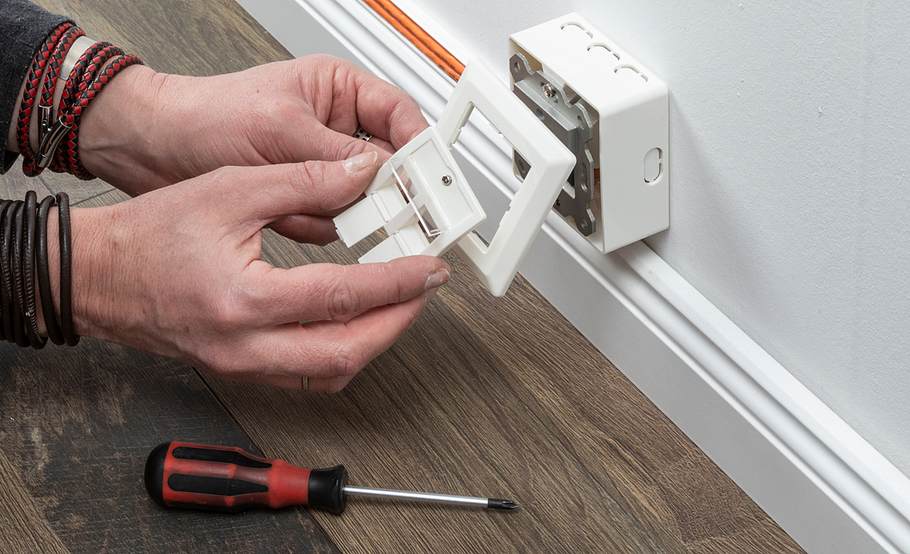

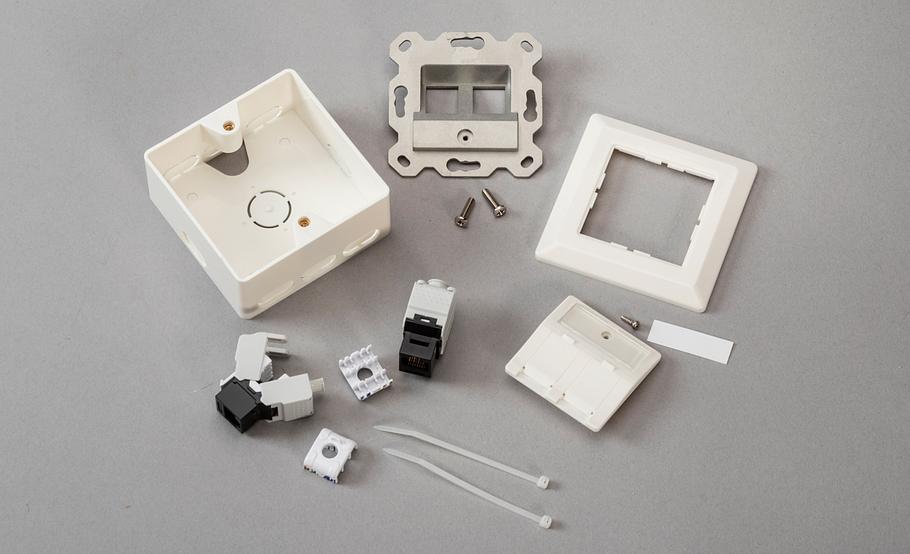

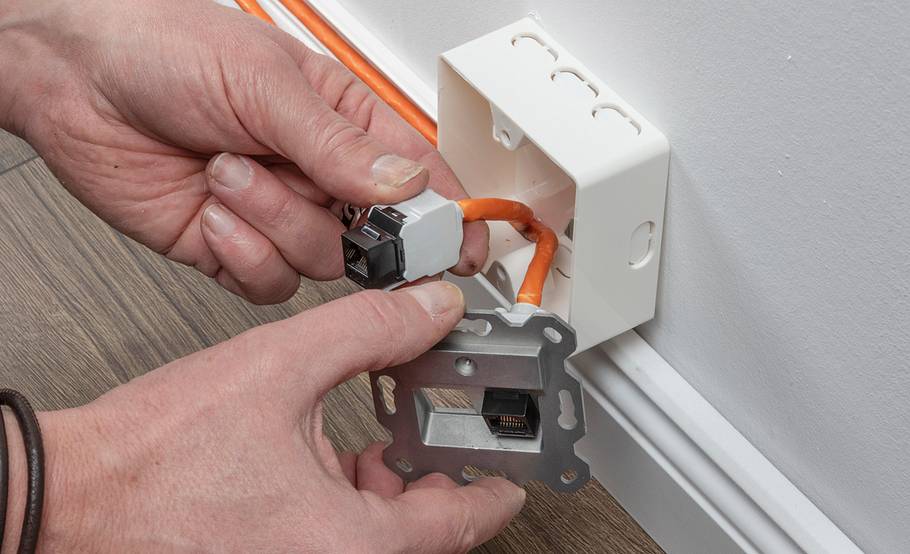

Trägerplatte in das Aufputzgehäuse einsetzen und mit den mitgelieferten Schrauben fixieren.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

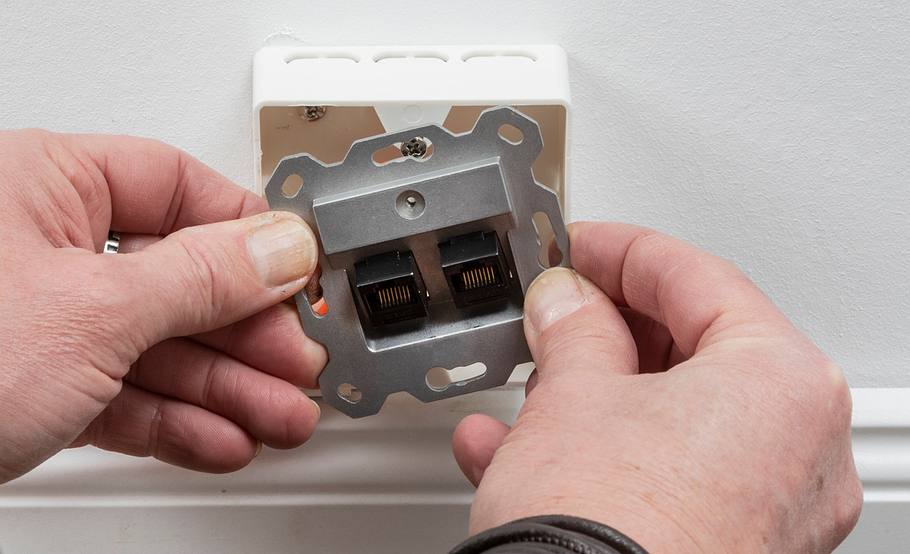

Die Montage funktioniert ähnlich wie in der Elektroinstallation.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Nun noch die Deckplatte montieren und auch hier die Steckplätze am besten beschriften.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

Nicht genutzte Steckplätze können hier als Staubschutz mit einer Klappe verschlossen werden.

Foto: sidm / MMM

LAN-Kabel verlegen ohne Bohren

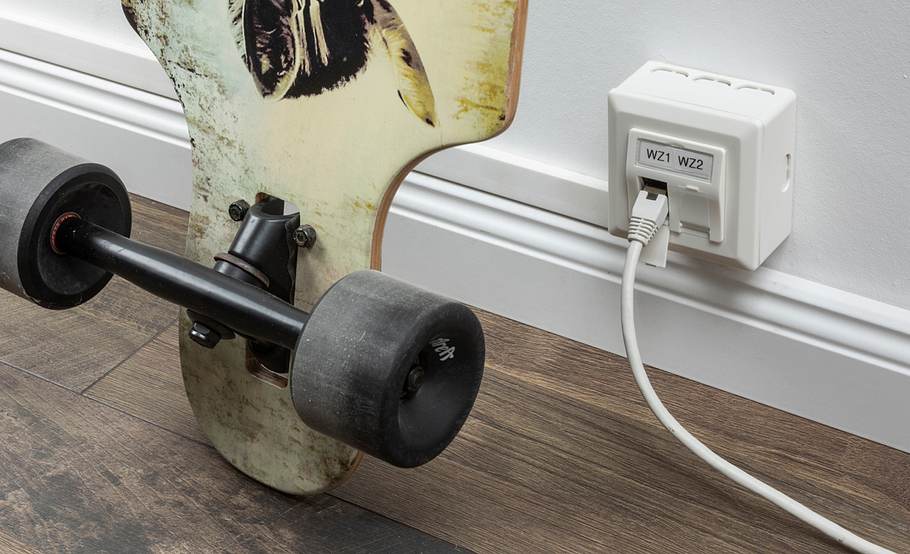

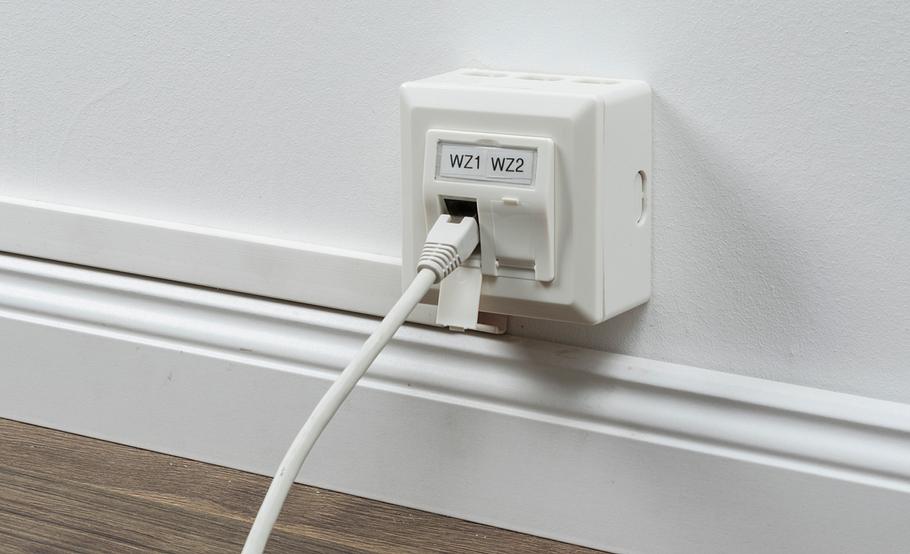

Diese Art der Verkabelung ist eine optisch ansprechende Nachrüst-Lösung im Altbau.

Fest verlegte Netzwerleitungen werden dabei – anders als die flexiblen Patchkabel zum Anschluss von Computern und anderen Endgeräten – nicht mit Steckern versehen, sondern enden an sationär montierten Steckdosen oder – auf der Seite von Router und Switch – in einem Patchfeld. Eine pärchenweise Verlegung der Netzwerkzeitungen erlaubt den parallelen Anschluss von zum Beispiel Comuter und Drucker. Da die Geschwindigkeit auch von der Leitungslänge abhängig ist, sollte das  zusammenführende Patchfeld idealerweise an einem zentralen Ort der Wohnung installiert werden – zum Beispiel in einer Flurnische.
