Netzwerkkabel crimpen

Bei der Durchführung eines Netzkabels durch Möbelrückwände oder Bauteile kann es hilfreich sein, wenn die Stecker erst nach der Leitungsverlegung montiert werden. Dies geschieht mit einer speziellen Presstechnik, dem „crimpen“, für das eine spezielle Crimpzange benötigt wird.

(1/9)
Netzwerkkabel crimpen

Netzwerkkabel crimpen

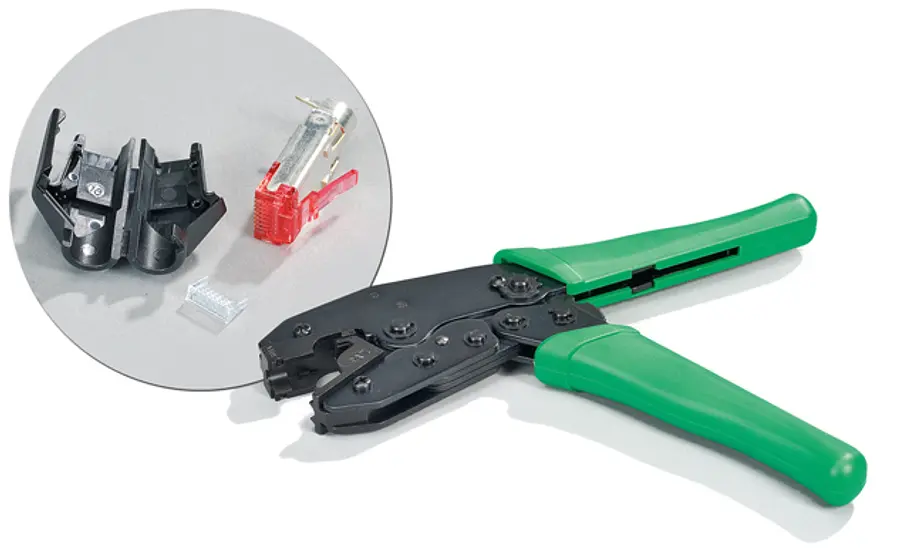

Zum Verpressen der RJ-45-Netzwerkstecker benötigt man eine sogenannte Crimpzange. Achten Sie beim Kauf darauf, dass Stecker und Zange aufeinander abgestimmt sind – in den Angaben der Zange finden Sie, welche Stecker gecrimpt werden können. Wir zeigen hier ein Modell von Conrad (rund 45 Euro), 10 passende Stecker kosten knapp 20 Euro.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

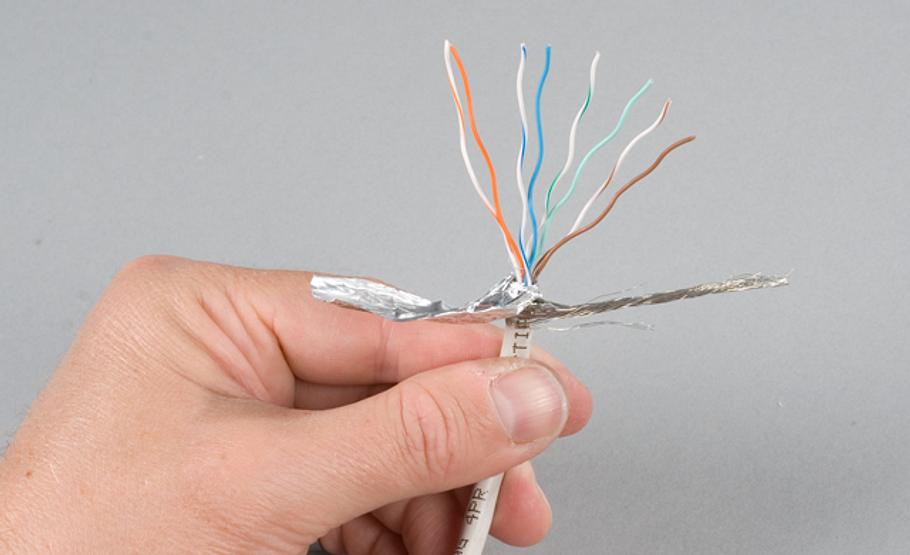

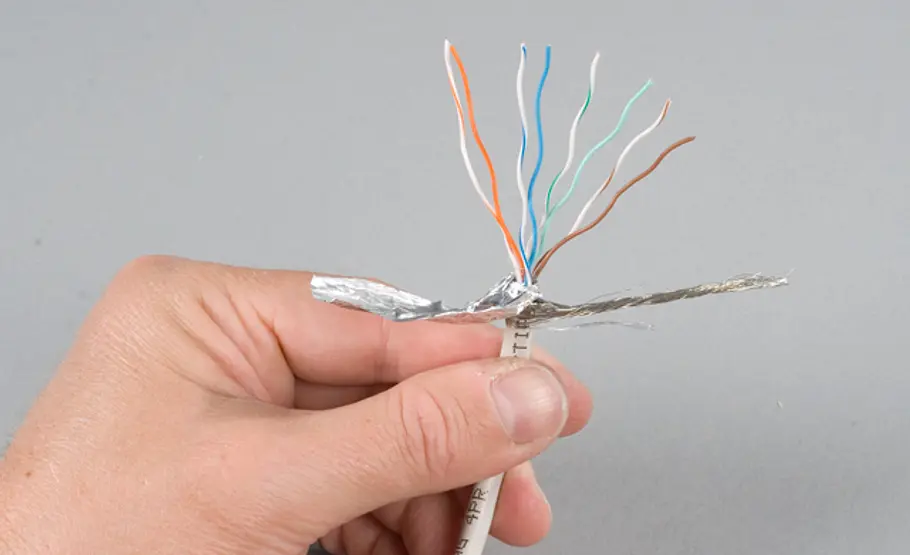

Leitungsmantel rund 4 cm weit entfernen, Adern freilegen und nach Farbenpärchen sortiert anordnen.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

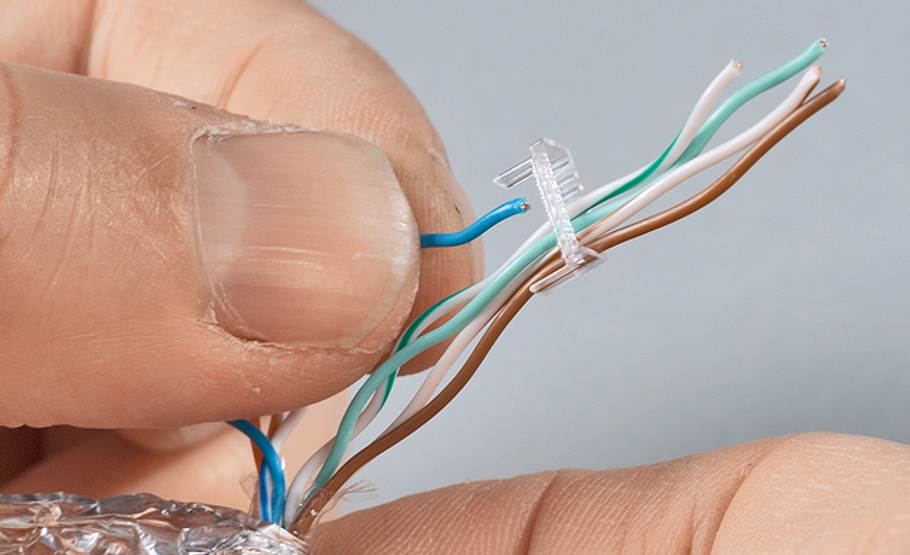

Adern kreuzungsfrei in der vorgesehenen Reihenfolge in die Steckbrücke des Steckers einfädeln.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

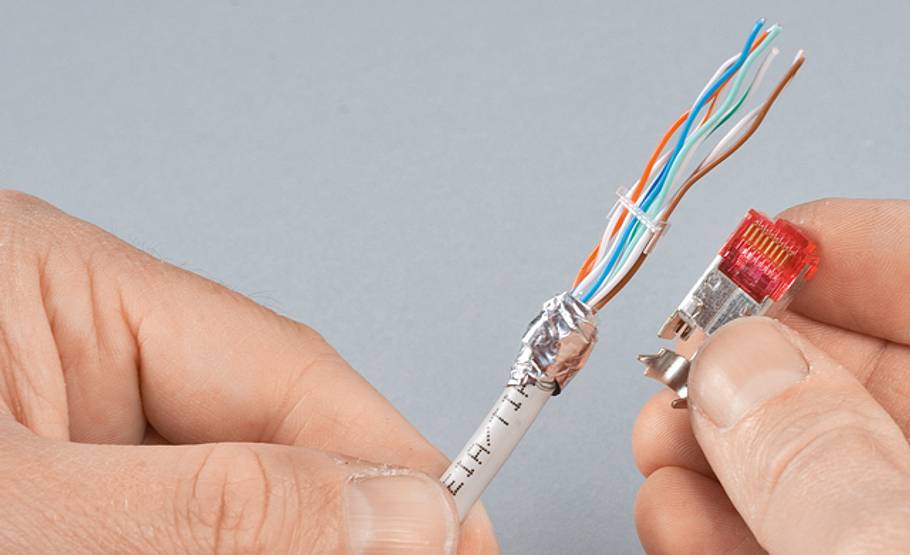

Adern glätten, Steckbrücke anhand des Steckergehäuses in die ungefähre spätere Endposition verschieben.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

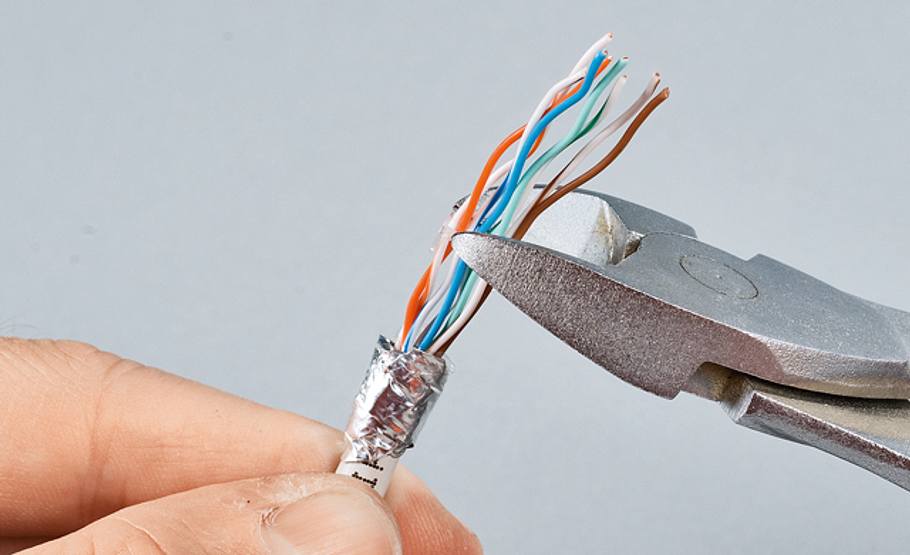

Adernpaket direkt über der Steckbrücke mit einem Seitenschneider möglichst sauber abtrennen.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

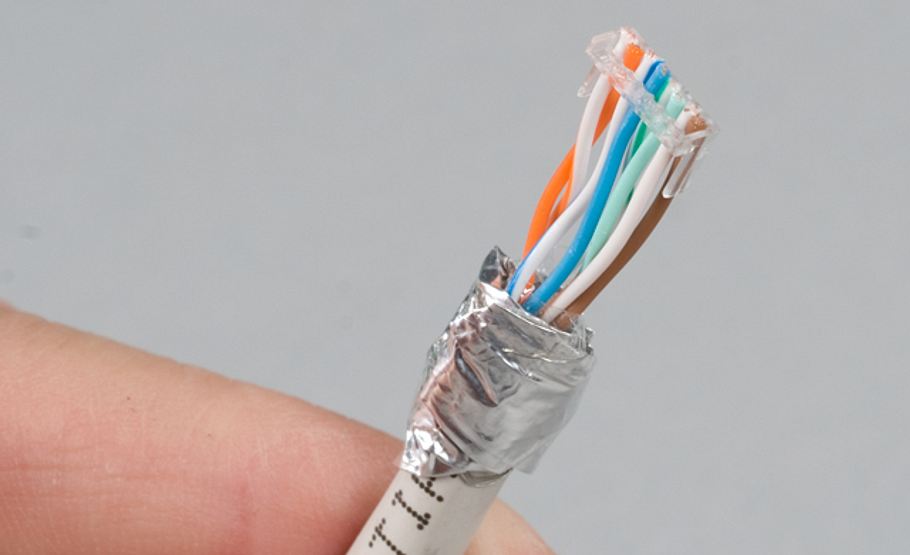

Isolation am Fuß des abisolierten Leitungsbereichs nicht zu dick aufwickeln, eventuell teilweise abtrennen.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

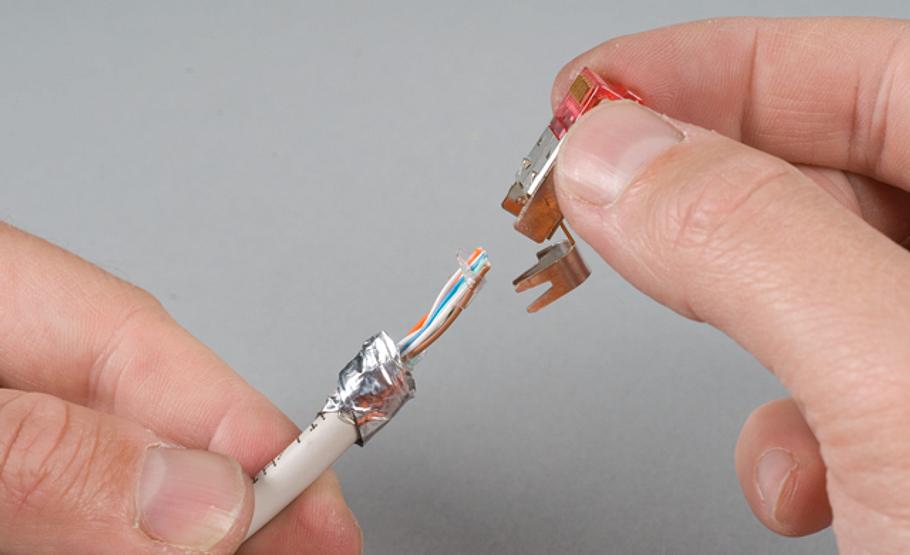

Stecker über die Steckbrücke führen, Adernenden bis an die Kontakte heranführen. Falls nötig, Zugentlastung zurückbiegen.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

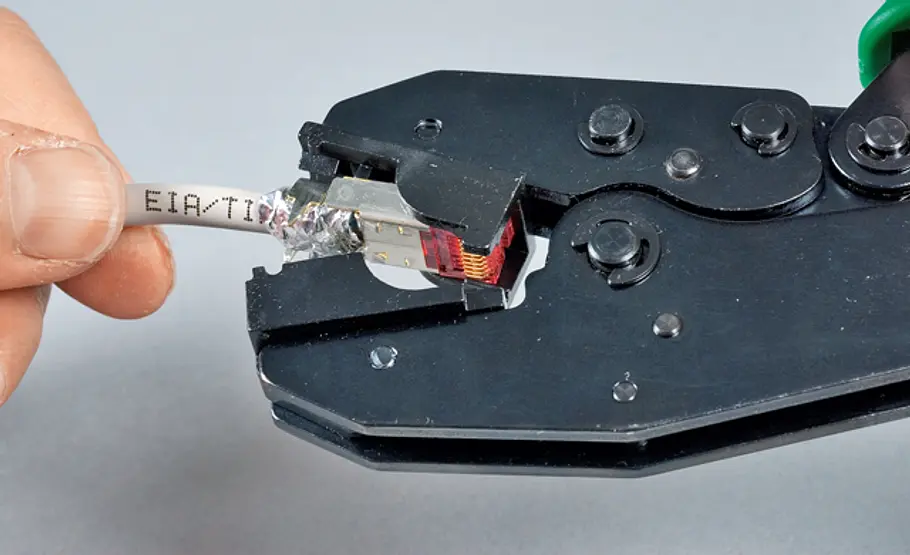

Zugentlastung wieder in Position bringen, Stecker in Crimpzange einführen. Die Kontakte müssen über dem „Kamm“ liegen. Zange zudrücken und damit die Adern mit den Kontakten verbinden.

Netzwerkkabel crimpen

Netzwerkkabel crimpen

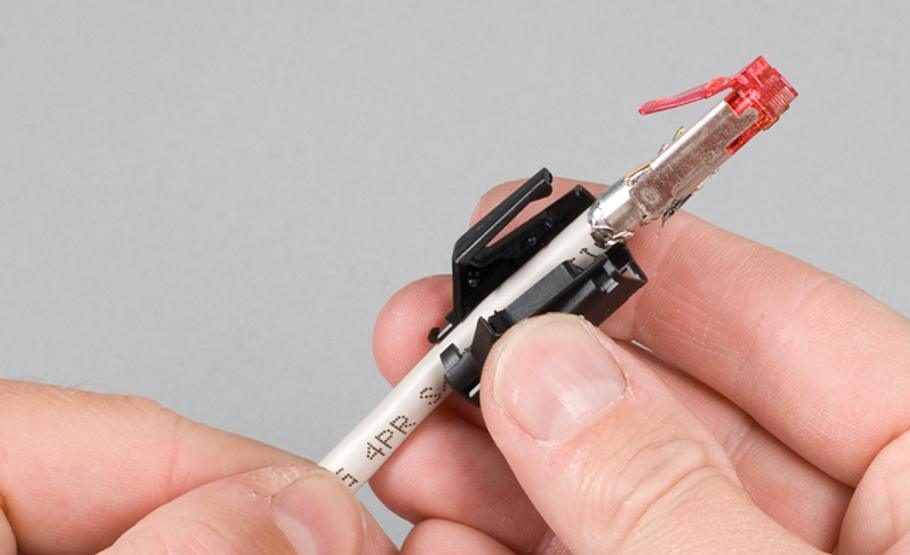

Schließlich noch die Steckerhülle aufklipsen.

Ein Netzwerkkabel crimpen – egal wie lang – ist nicht sehr schwierig. Selbst Laien können ein Netzwerkkabel crimpen. Wenn Sie ein Netzwerkkabel crimpen, können Sie auch die Adernbelegung und die Länge des Kabels individell festlegen. In unserer Anleitung zeigen wir Ihnen, wie man ein Patchkabel für den Internetanschluss selbst herstellt.

Um ein Netzwerkkabel selbst zu crimpen, braucht der Elektro-Heimwerker ein Messer zum Abisolieren des Kabelmantels. Ebenso werden eine Spitzzange, einer kleiner Schlitz-Schraubenzieher sowie eine Crimpzange benötigt. Mit dieser kann auch der Kabelmantel abisoliert werden, sodass ein Messer nicht mehr benötigt wird. Zum Crimpen eines Netzwerkkabels braucht man folgende Materialien: Ein Netzwerkkabel mit einer beliebigen Länge sowie ein RJ-45-Stecker mit Führungshilfe. Diese können schon für wenig Geld im Internet oder im stationären Handel erworben werden. Die teuerste, aber einmalige Anschaffung, ist eine Crimpzange: Sie kostet um die 45 EUR. Mit ihr kann der Heimwerker selbstverständlich nicht nur "ein" Netzwerkkabel crimpen. Achten Sie bitte beim Kauf der Crimpzange, welche Stecker damit gecrimpt werden können. Denn die Zange und die Stecker müssen aufeinander abgestimmt sein.

Sie müssen ein Patchfeld verlegen und wissen nicht wie? Folgen Sie der Anleitung im Video:

JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Anleitung: Patchkabel crimpen

In wenigen Handgriffen haben Sie selbst ein Netzwerkkabel mit einem RJ-Stecker verbunden:

  1. Zuerst wird der Leitungsmantel des Kabels rund vier Zentimeter mit einem Messer entfernt. Dadurch werden die Adern – die kleinen farbigen Mini-Kabel  – freigelegt.
  2. Diese können Sie nach Farbenpärchen sortiert anordnen.
  3. Anschließend werden die Adern kreuzungsfrei in der vorgesehenen Reihenfolge in die Steckbürste des Steckers eingefädelt.
  4. Der nächste Arbeitschritt ist das Glätten der Adern.
  5. Die Steckbrücke wird anschließend anhand des passenden Steckergehäuses in die ungefähre spätere Endposition verschoben.
  6. Im nächsten Schritt wird das Adernpaket direkt über die Steckbrücke möglichst sauber abgetrennt.
  7. Danach sollten Sie die Isolation am Fuß des abisolierten Leitungsbereichs nicht zu dick aufwickeln und eventuell teilweise abtrennen.
  8. Anschließend wird der Stecker über die Steckbrücke geführt und die Adernenden bis an die Kontakte herangeführt. Wenn nötig, können Sie die Zugentlastung zurückbiegen, um diese wieder in die gewünschte Position zu bringen.
  9. Danach wird der Stecker in die Crimpzange eingeführt. Dabei sollten die Kontakte über dem "Kamm" liegen.
  10. Die Zange zudrücken und mit diesem Arbeitsschritt die Adern mit den Kontakten verbinden.
  11. Zum Schluss muss noch die Steckerhülle aufgeklipst werden.
  12. Jetzt können Sie das selbstgecrimpte LAN-Kabel in die Netzwerkdose stecken und den Internetzgang konfigurieren.
