Kaminholzwagen selber bauen
Wenn das Feuer im Kamin zu erlöschen droht, muss Brennholz nachgelegt werden: Mit diesem Kaminholzwagen sorgen Sie für Nachschub – ganz ohne mühsame Schlepperei!
Kaminholzwagen selber bauen

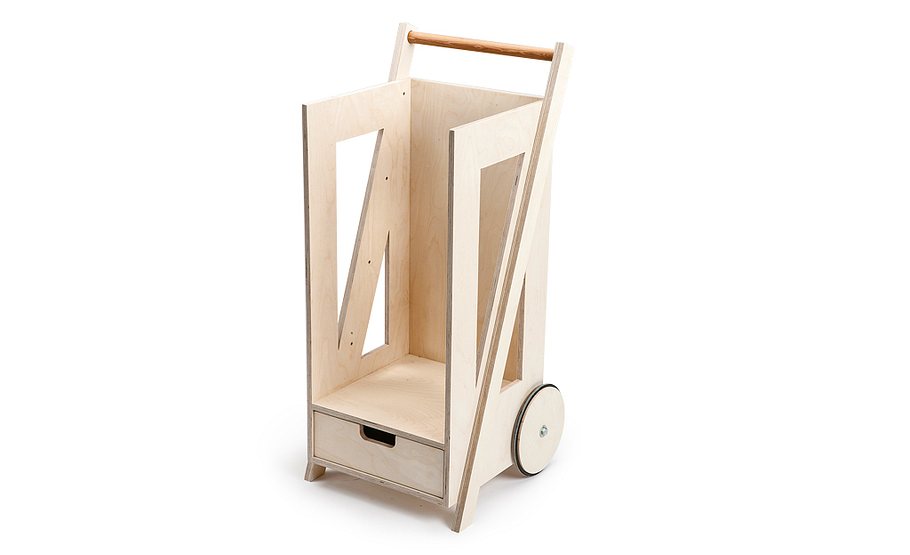

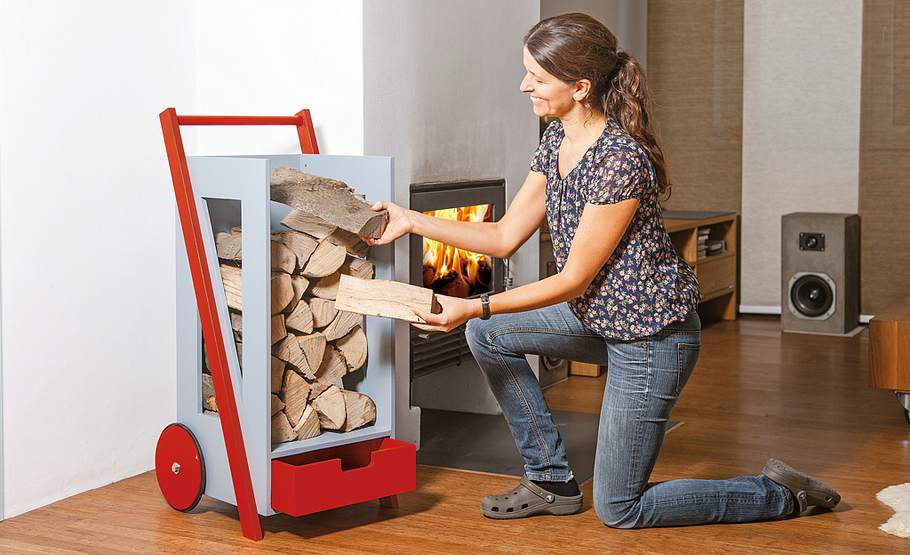

Der Kaminholzwagen hilft beim Transport des Brennholzes und verwahrt den Brennstoff griffbereit neben der Feuerstelle.
Kaminholzwagen bauen

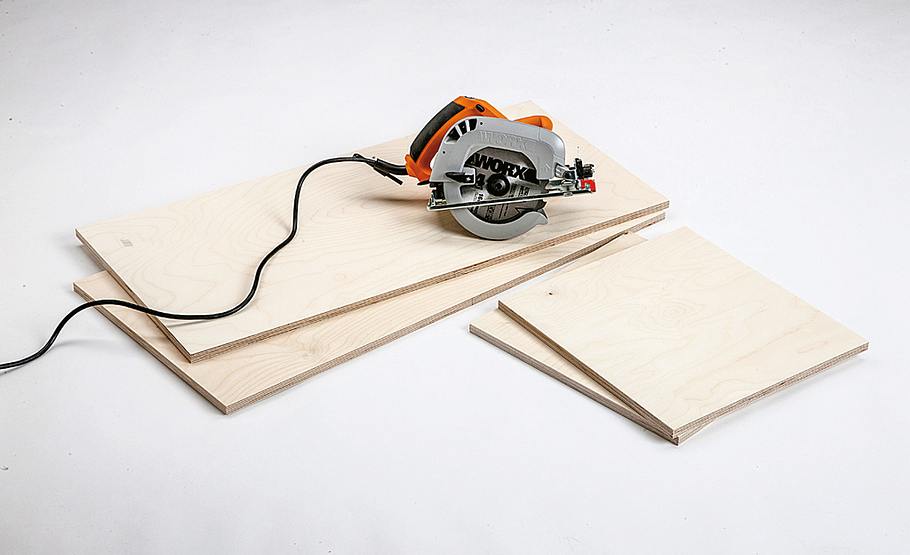

Schneiden Sie die Birken-Sperrholzplatte mit der Handkreissäge entlang einer Schiene oder aufgespannten Leiste zu.
Praxistipp: Viele Bauteile können Sie sich bereits beim Einkauf im Baumarkt fertig zuschneiden lassen.
Kaminholzwagen bauen

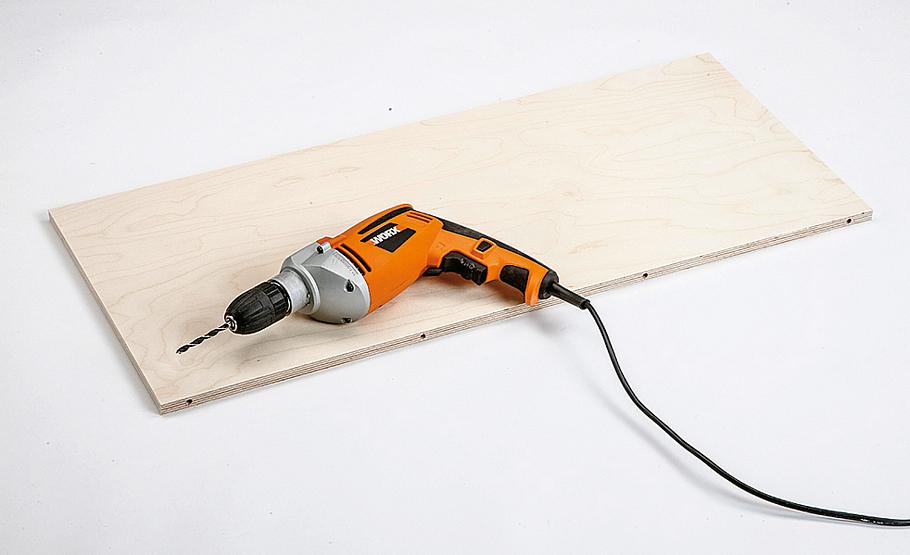

Da die Rückwand zwischen den Seiten liegt, werden die Dübellöcher zunächst dort in die Längs-Schnittkanten eingebracht.
Kaminholzwagen bauen

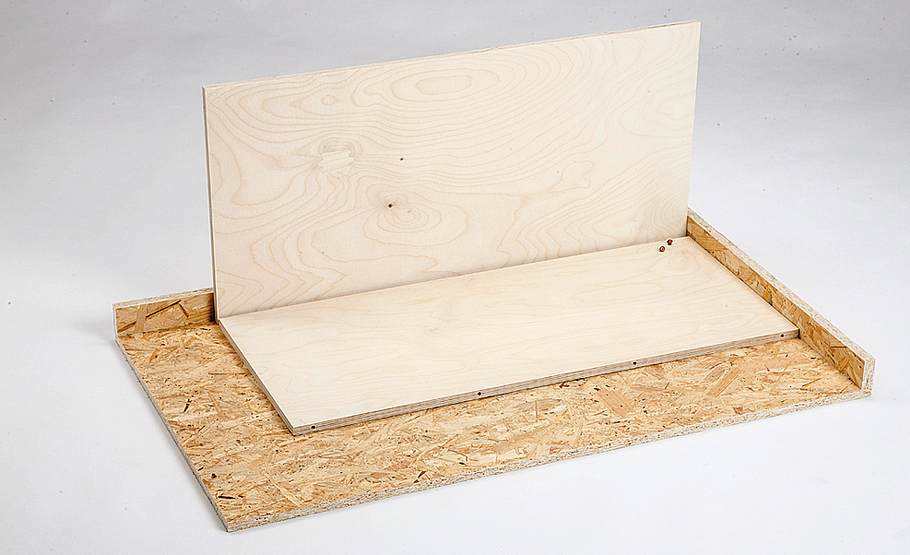

Dübel-Markierstifte in die Bohrungen stecken und die Rückwand rechtwinklig gegen die Seitenwände führen. Andrücken!
Kaminholzwagen bauen

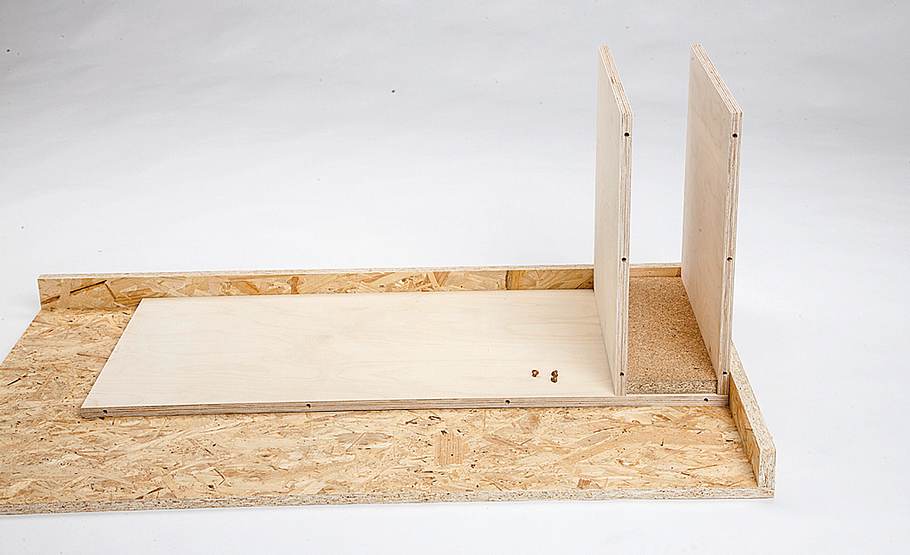

Anschließend Dübellöcher in die Böden einbringen und diese (mit eingelegtem Distanzstück) übertragen. Gleiches gilt für die seitlichen Boden-Bohrungen.
Kaminholzwagen bauen

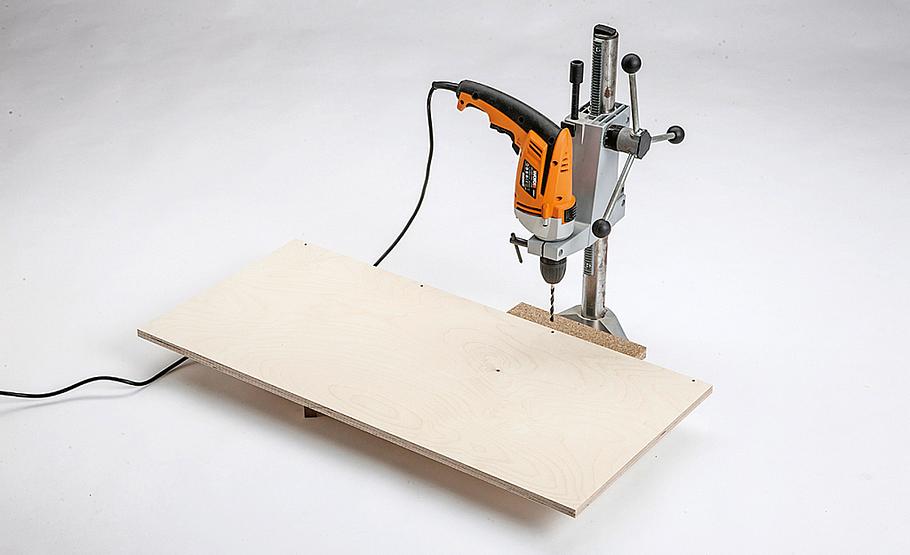

An den Abdrücken der Markierspitzen nun alle Gegenlöcher bohren. Tiefenanschlag verwenden!
Kaminholzwagen bauen

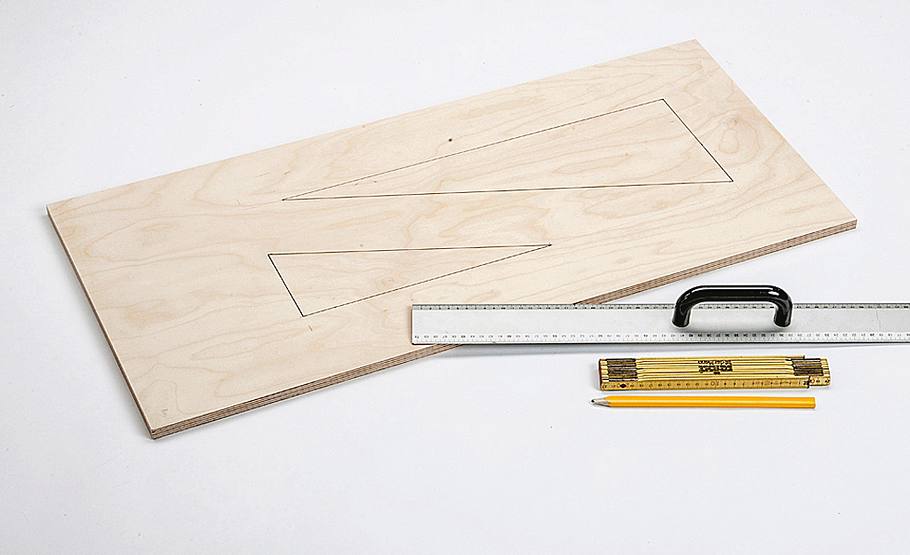

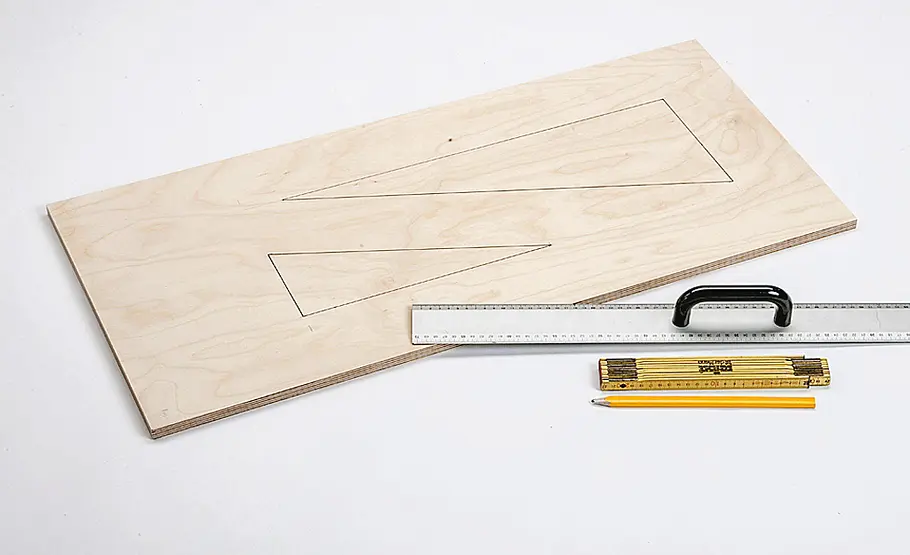

Als nächstes zeichnen Sie die Durchbrüche auf den Seitenwänden an. Sie sollen für gute Durchlüftung des Kaminholzes sorgen.
Kaminholzwagen bauen

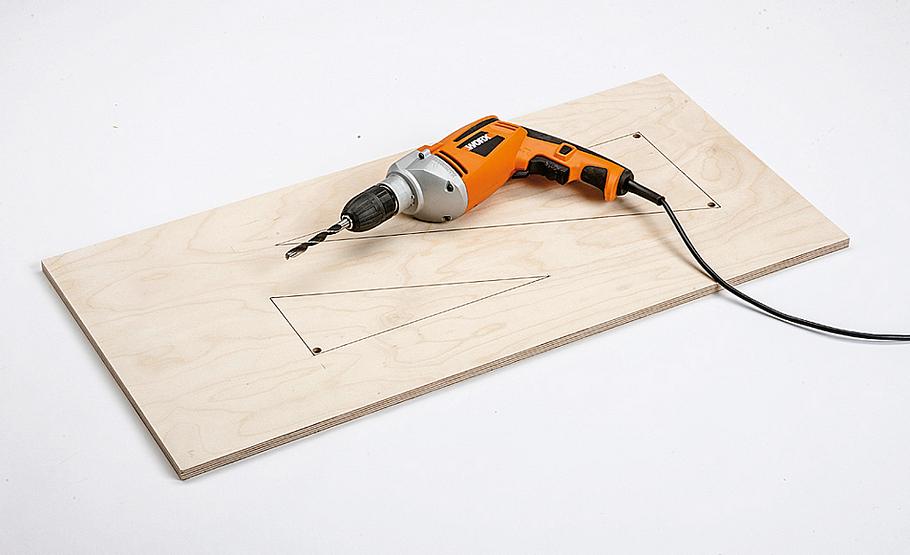

Die Innenecken mit ausreichend großem Bohrer für das Stichsägeblatt durchbohren.
Kaminholzwagen bauen

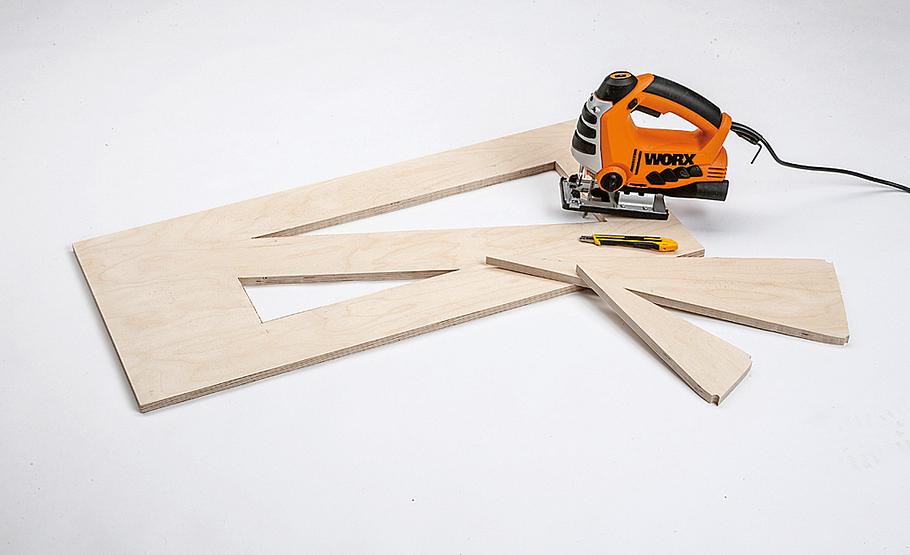

Dann die Durchbrüche sauber bis in die Ecken ausschneiden – ggf. die Schnittkante hierzu mit dem Cuttermesser vorritzen.
Kaminholzwagen bauen

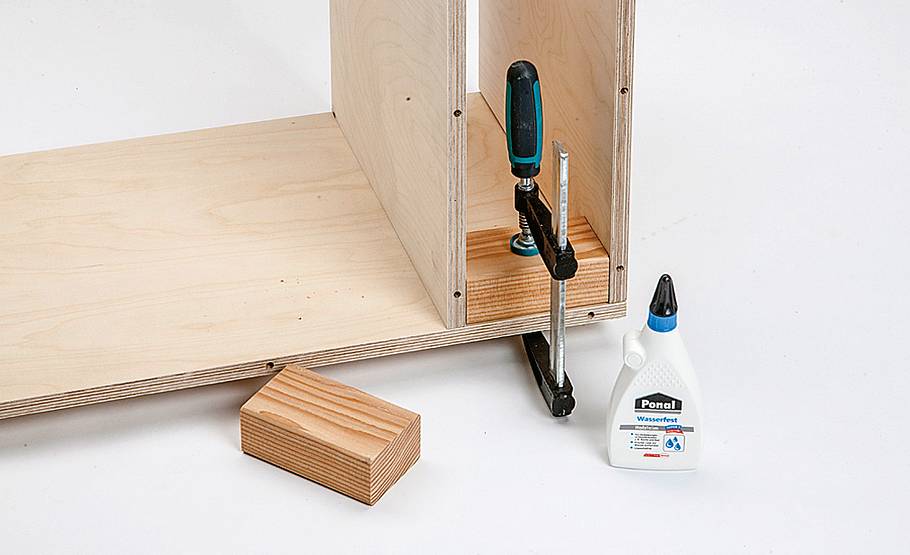

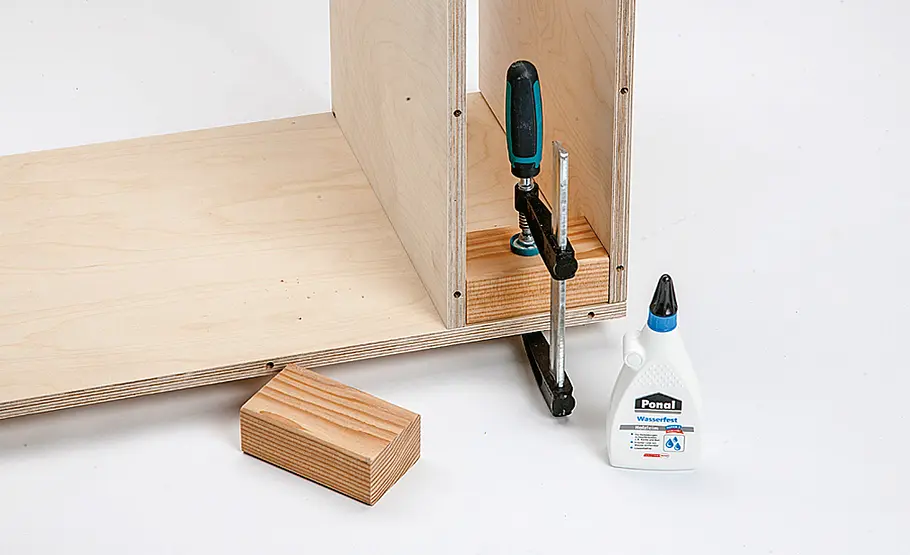

Die Böden leimlos mit Dübeln auf die Rückwand stecken. Zwei Douglasienklötze zwischen den Böden kantenbündig aufleimen.
Kaminholzwagen bauen

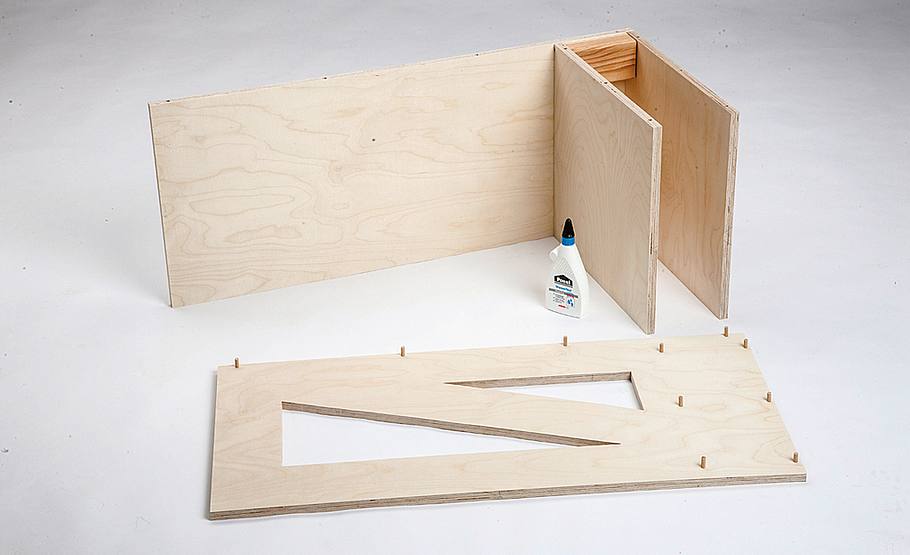

Nun wird der komplette Korpus in einem Rutsch verleimt: Hierzu zunächst Leim an die Rückenkanten der Böden sowie die Dübellöcher geben und ...
Kaminholzwagen bauen

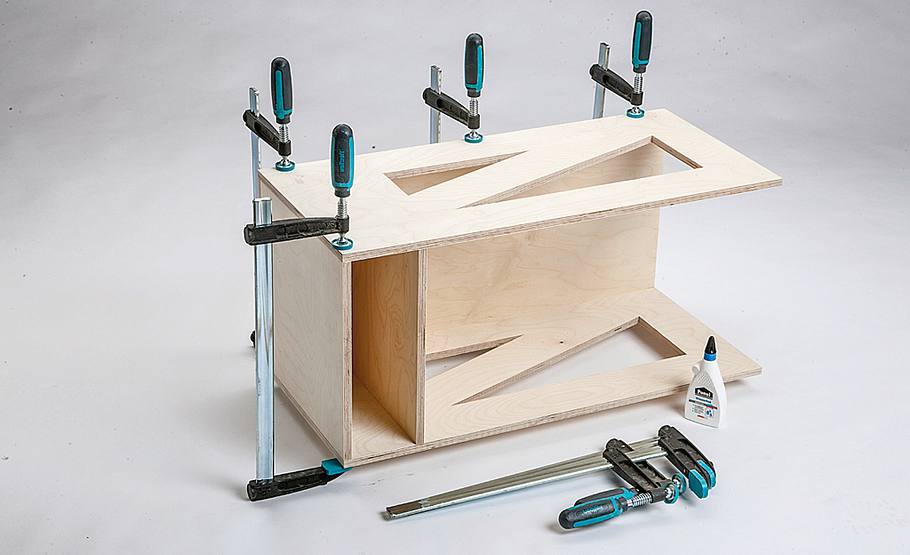

... die Bauteile zusammenfügen. Gleiches geschieht dann mit den beiden Seiten. Mit Zwingen verpressen.
Kaminholzwagen bauen

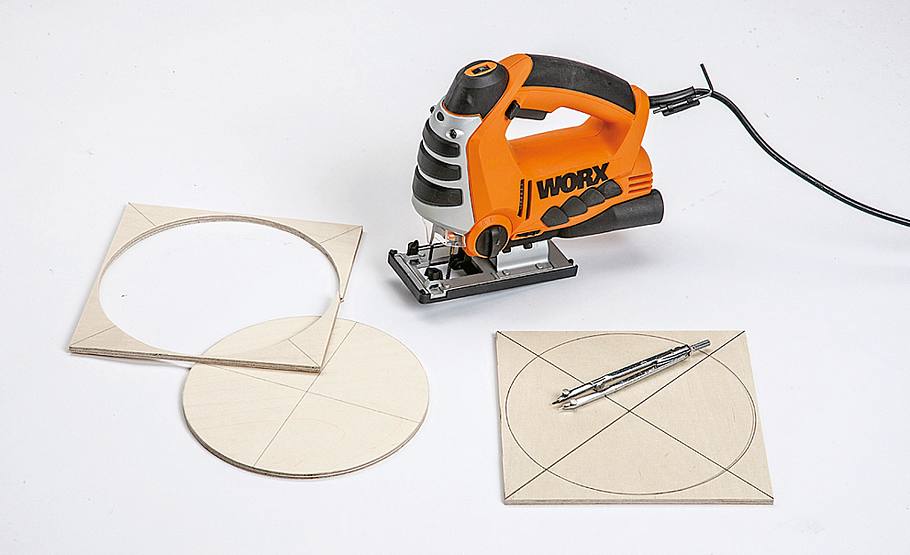

Weiter geht’s mit den Radscheiben. Ein Rad besteht aus zwei großen und einer kleineren Scheibe. Aufzeichnen und ausschneiden.
Kaminholzwagen bauen

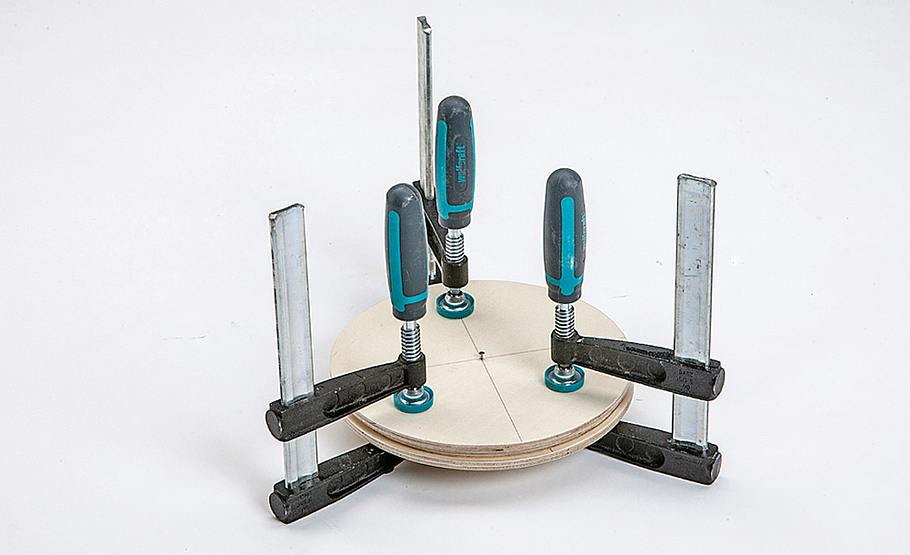

Die Mittelpunkte mit dem 2-mm-Bohrer durchbohren und die Scheiben auf einem Nagel zentriert verleimen.
Kaminholzwagen bauen

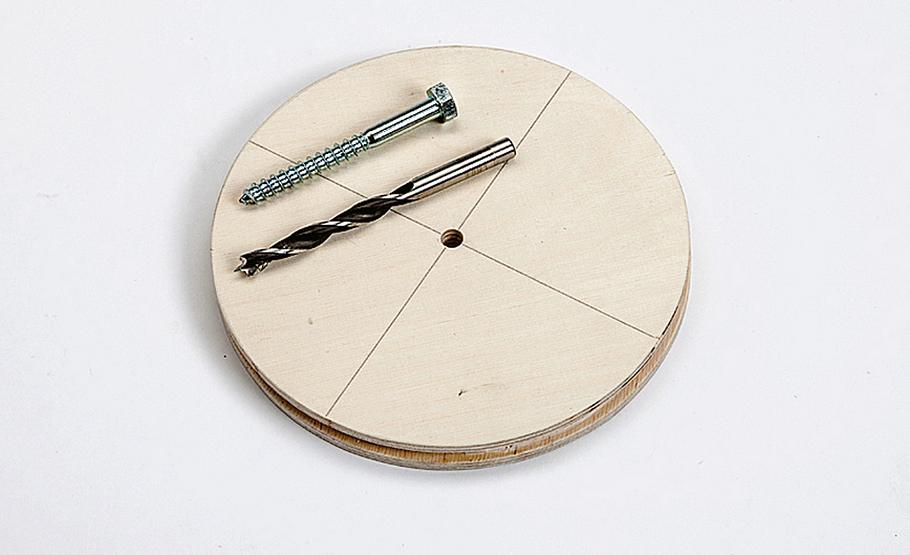

Nach dem Abbinden des Leims den Nagel herausziehen und die Radnabe mit einem 10er Holzbohrer aufbohren.
Kaminholzwagen bauen

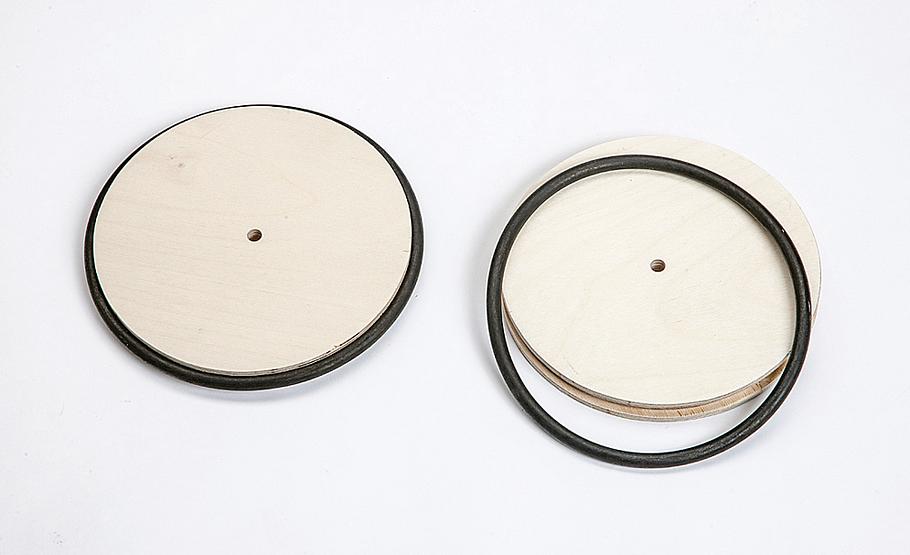

O-Ringe der Dimension 200 x 10 mm (Angaben für Innendurchmesser x Querschnitt) als Lauffläche auf die Scheibenräder ziehen.
Kaminholzwagen bauen

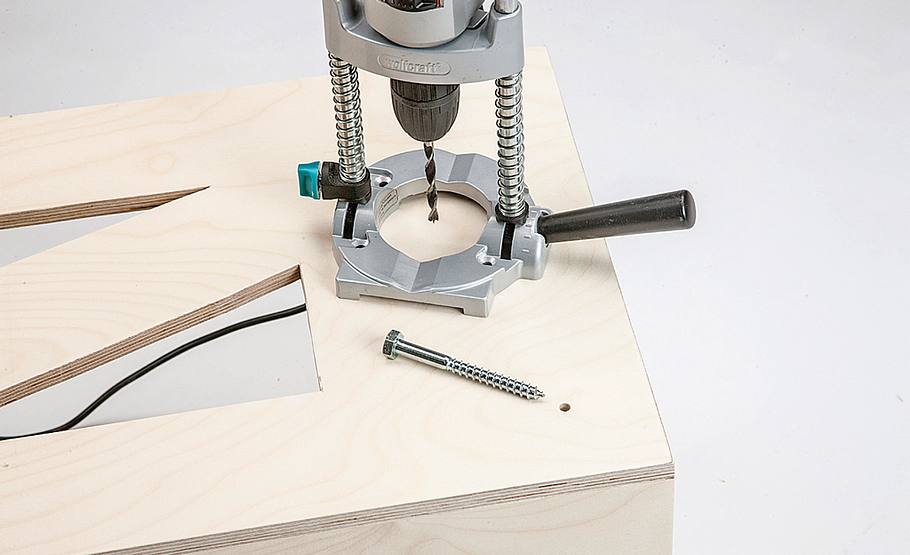

Bohren Sie nun die Achslöcher im Kerndurchmesser der verwendeten Schlüsselschraube 10 x 80 (bei uns 8 mm).
Kaminholzwagen bauen

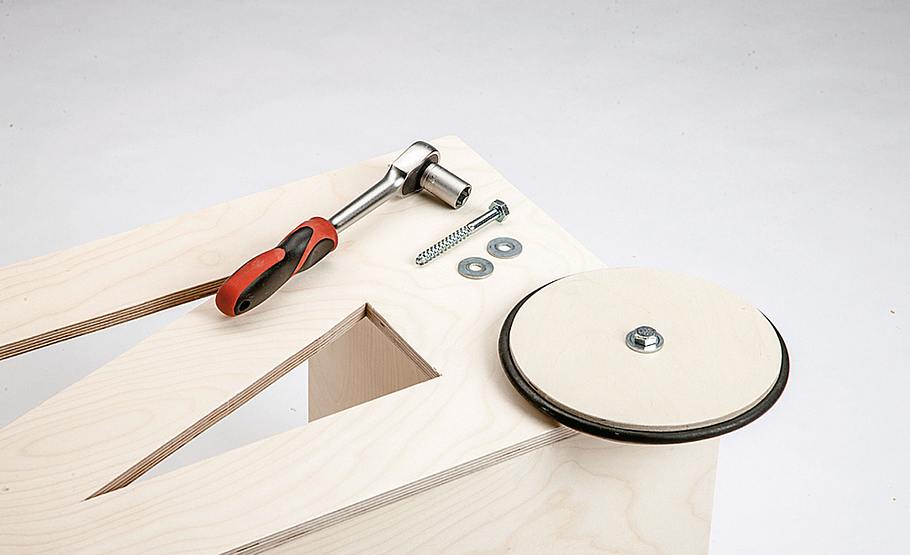

Nun schlagen Sie das Rad an. Wichtig: auf beiden Seiten eine Unterlegscheibe einsetzen und die Schraube nicht ganz fest anziehen!
Kaminholzwagen bauen

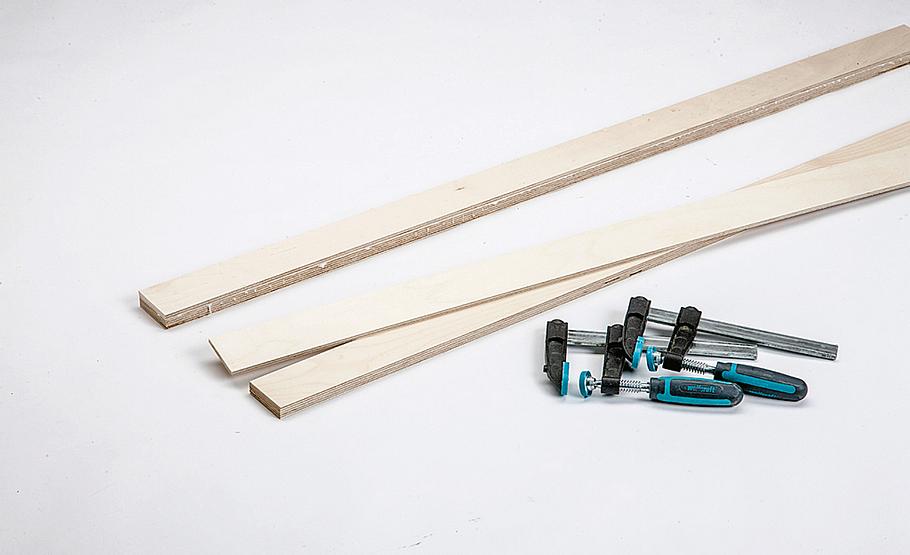

Die seitlichen Griff-/Standriegel werden aus 15- und 6,5-mm-Multiplex aufgedoppelt: zuschneiden und verleimen!
Kaminholzwagen bauen

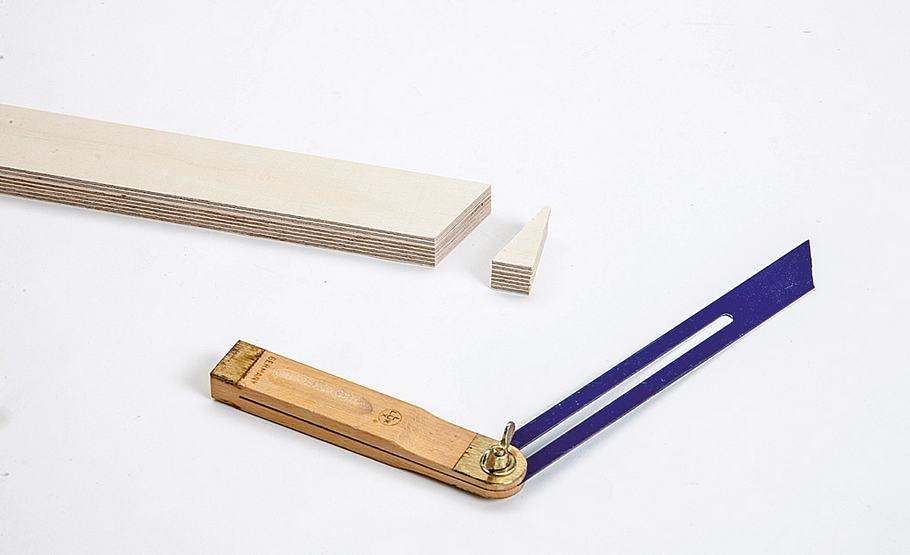

Anschließend die Standflächen (Unterkanten) mit der Schmiege schräg anzeichnen und zuschneiden.
Kaminholzwagen bauen

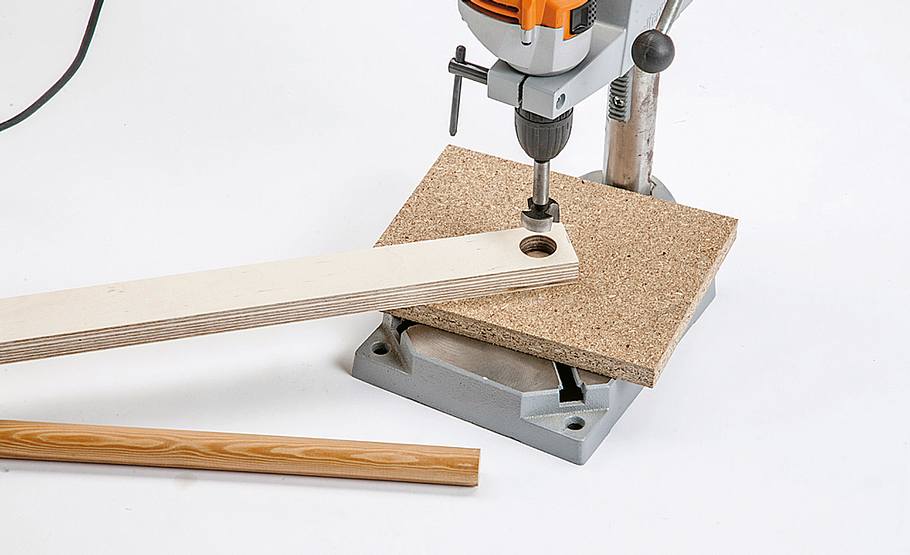

Für den Griff (Zuschnitt aus Kiefer-Rundstab) 30-mm-Sacklöcher bohren.
Kaminholzwagen bauen

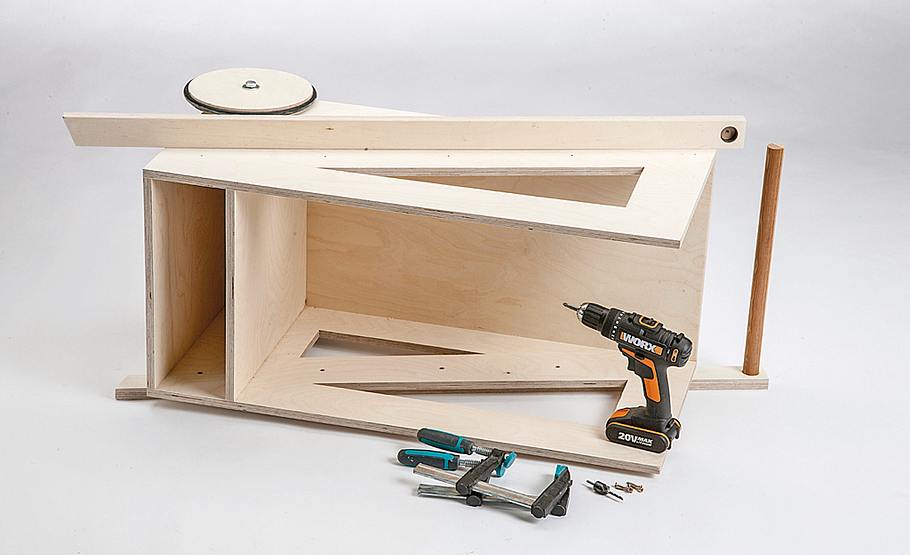

Ersten Riegel von der Innenseite verschrauben (vorbohren und senken), Griffstange einstecken und zweiten Riegel montieren.
Kaminholzwagen bauen

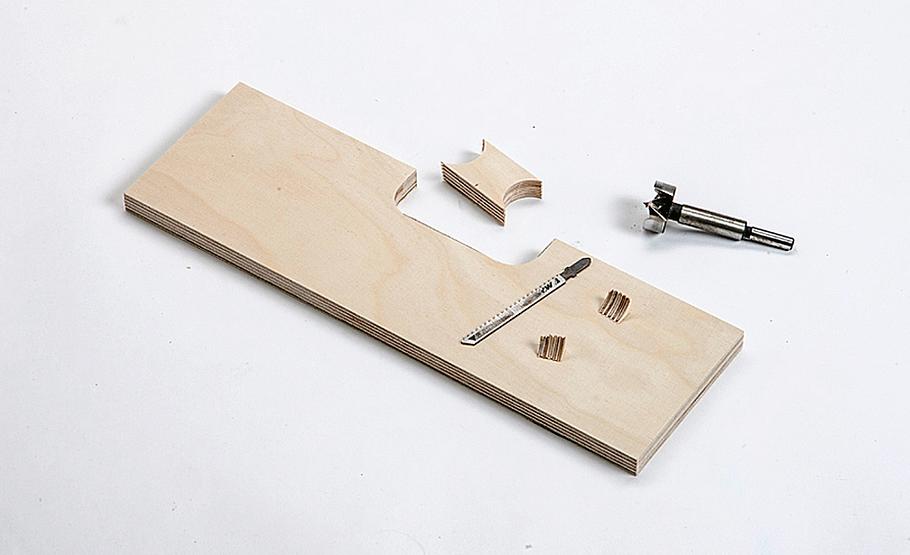

Weiter geht’s mit dem Schubkasten: Das Griffloch auf die Front zeichnen, in den Ecken durchbohren und mit der Stichsäge zuschneiden.
Kaminholzwagen bauen

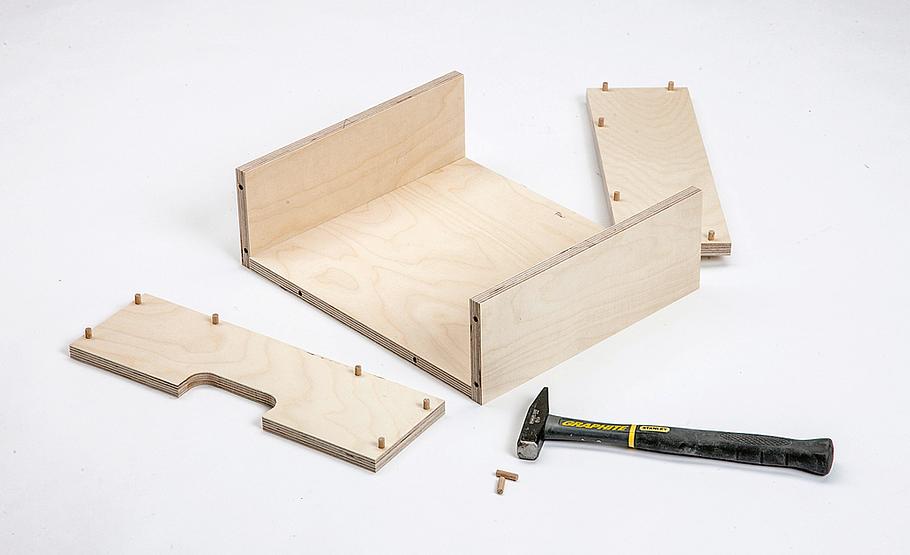

Dübellöcher in Boden, Seiten, Front und Rückwand bohren, Leim angeben, Dübel einstecken, zusammenfügen und verpressen.
Praxistipp: Um keine Blende aufdoppeln zu müssen, wurde bei dem kleinen Schubkasten die Front vor die Seiten gedübelt.
Kaminholzwagen bauen
Schleifen Sie alle Bauteile und brechen die Kanten. Alle Holzbauteile klar oder farbig lackieren. Fertig ist der Kaminholzwagen!
Kaminholzwagen bauen

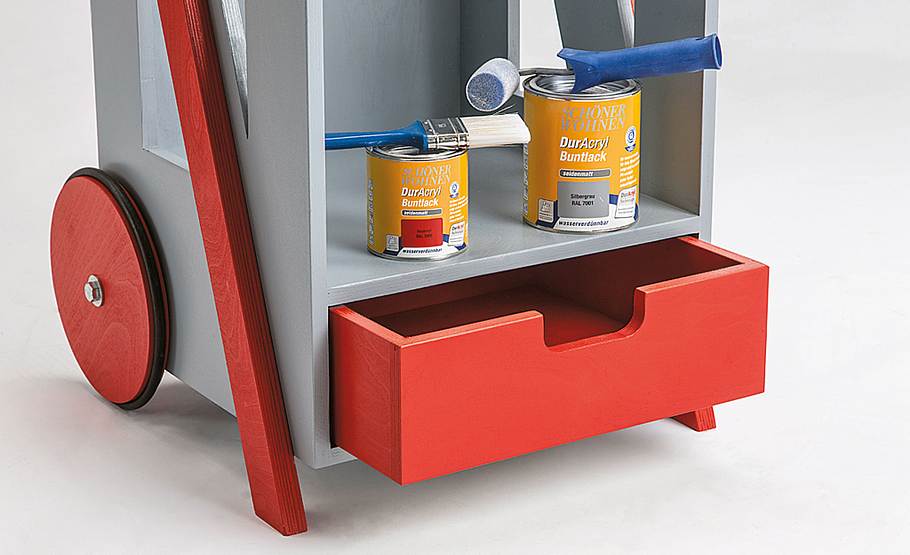

Wir haben den Kaminholzwagen zweifarbig (silbergrau und feuerrot) mit DurAcryl-Buntlacken von Schöner Wohnen Farbe lackiert.
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Akku-Schrauber
Handkreissäge mit Führungsschiene
Schleifgerät
Stichsäge
Ein Kaminofen im Haus hat etwas Beruhigendes. Lästig wird es nur dann, wenn zwischendurch das Kaminholz im Haus ausgeht: Statt das Holz mit einer Kaminholztasche oder einem Brennholzkorb ins Haus zu schleppen, erleichtert dieser Kaminholzwagen die Nachlieferung immens! Die Anleitung zeigt Schritt für Schritt, wie Sie den Kaminholzwagen selber bauen.
Kaminholzwagen erleichtert Brennholz-Transport
Wenn es draußen usselig wird, ist es vor dem Kamin besonders gemütlich. Umso schlimmer für denjenigen, der trotz schlechten Wetters zum Brennholz holen verpflichtet wird. Unser Brennholz-Caddy ist da eine echte Hilfe. Er folgt Ihnen bis zum Kaminholzlager und beladen zurück ins Haus. Dank der großen Scheibenräder lassen sich sogar kleinere Hindernisse oder einzelne Stufen gut überwinden. Einmal gefüllt, macht sich der attraktive Brennholz-Transporter als Indoor-Lager nützlich; das Kaminholz muss nicht mehr umgeschichtet werden und die Menge reicht normalerweise für einen ausgedehnten Feuerabend aus.
Praktisch: In der Schublade finden außerdem Kaminanzünder, Anzündholz und Streichhölzer Platz.
Kaminholz-Transportwagen
Kostenlos!
PDF herunterladen >> (6.92 MB)Alle zum Nachbau des Kaminholzwagens erforderlichen Maße finden Sie in der kostenlosen Vorlage zum Download: Die Materialliste macht den Einkauf der benötigten Platten und des Zubehörs noch leichter.
