Eckschrank mit Tisch bauen

Aus selbst ist der Mann 1/2018

Ein Esstisch für vier Personen? Für so manche kleine Wohnung eine Herausforderung! Wir zeigen Ihnen, wie Sie den Eckschrank selber bauen können! Denn die Tür dient auch als Tisch.

(1/18)

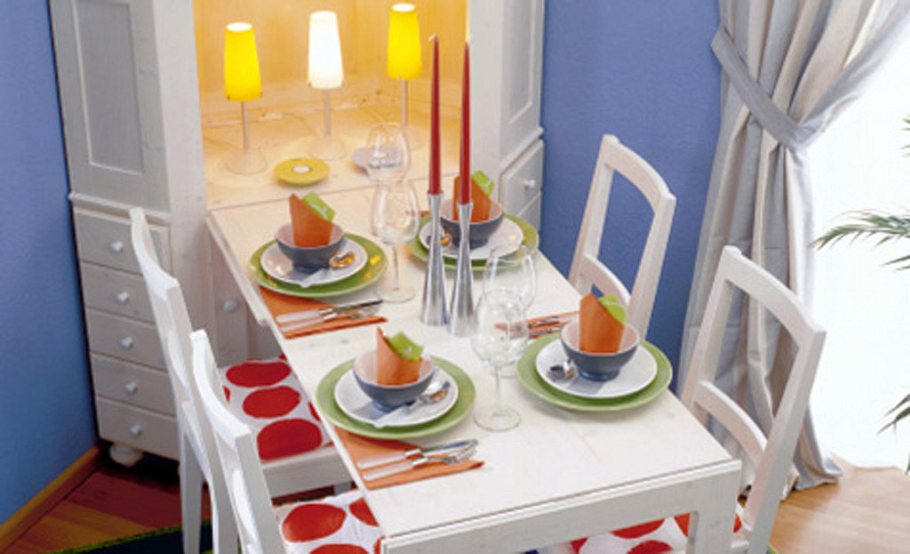

Eckschrank selber bauen

Eckschrank selber bauen

Der Tisch lässt sich mit wenigen Handgriffen einklappen!

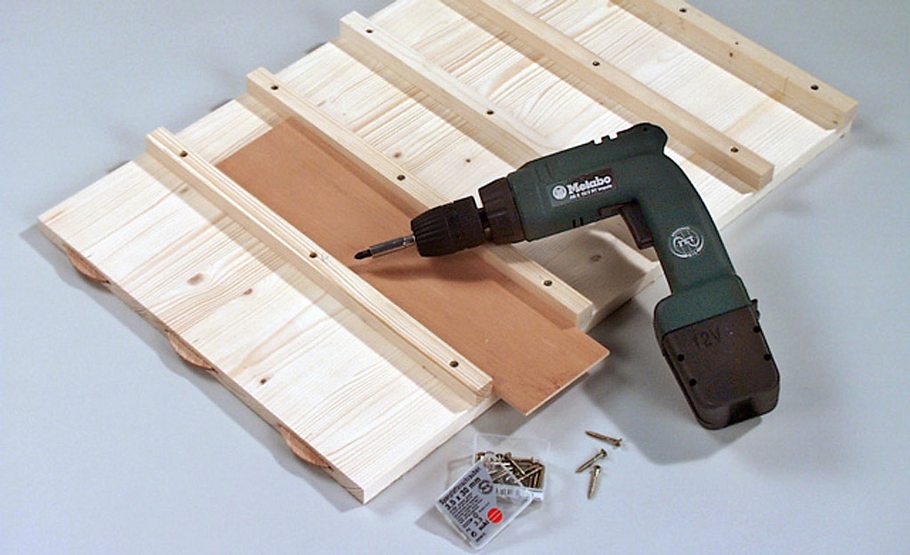

Eckschrank: Dübelschlitze fräsen

Eckschrank selber bauen

Dübelschlitze in Seitenwände und Boden fräsen. Schubladenlaufleisten mittels Abstandsschablone montieren.

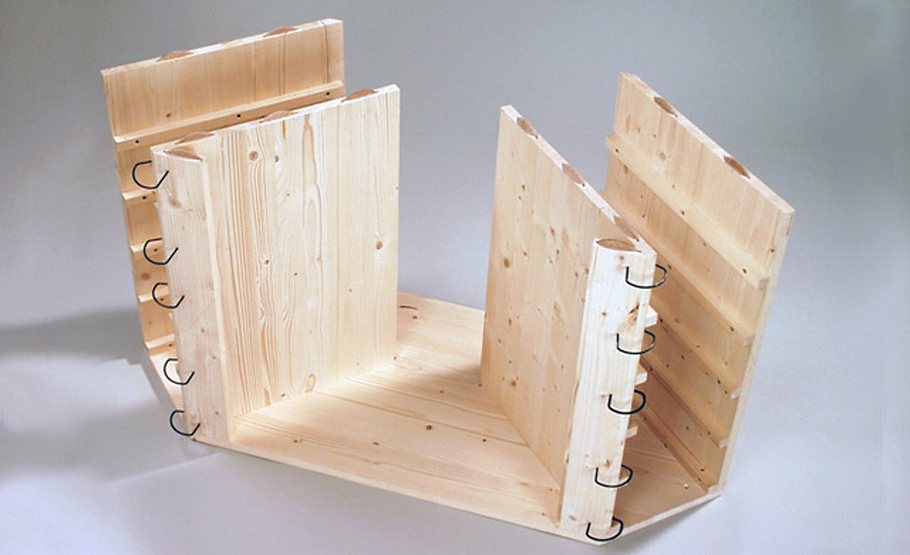

Eckschrank: Seitenwände aufstecken

Eckschrank selber bauen

Stecken Sie die Seitenwände auf die Grundplatte. Leimen Sie die um 45° angeschrägten Frontblenden auf.

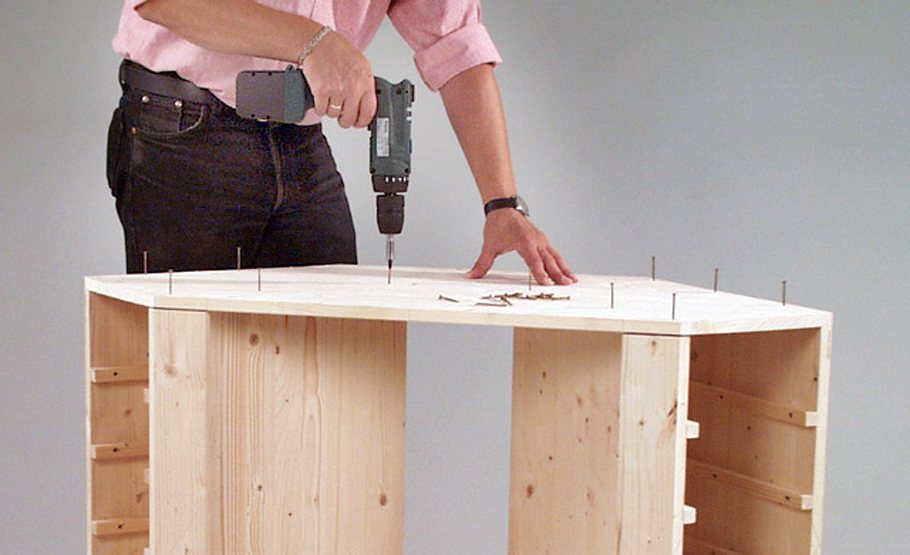

Eckschrank: Mittelboden verschrauben

Eckschrank selber bauen

Leim angeben, Mittelboden von oben verschrauben, das Ganze umdrehen und unten wiederholen.

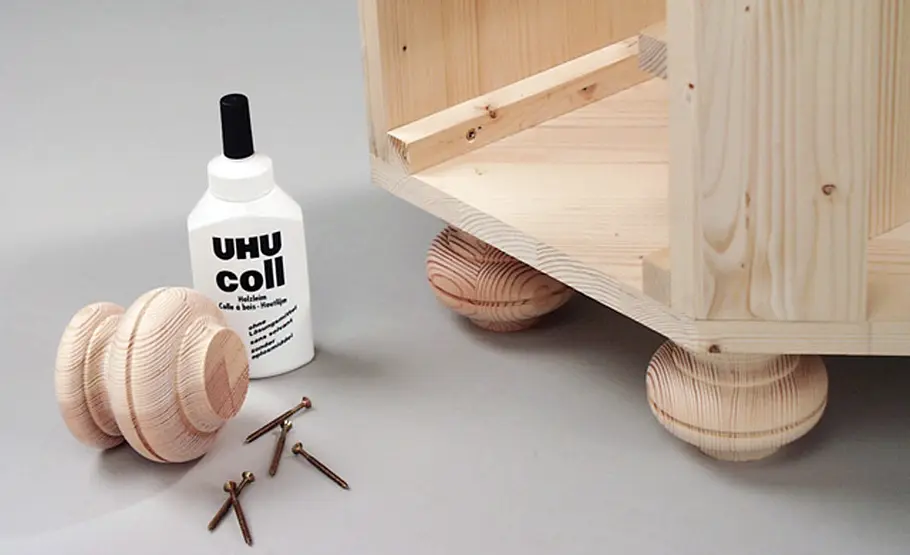

Eckschrank: Füße montieren

Eckschrank selber bauen

Nachdem Sie die Füße unter die Bodenplatte montiert haben: vorbohren und von oben festschrauben!

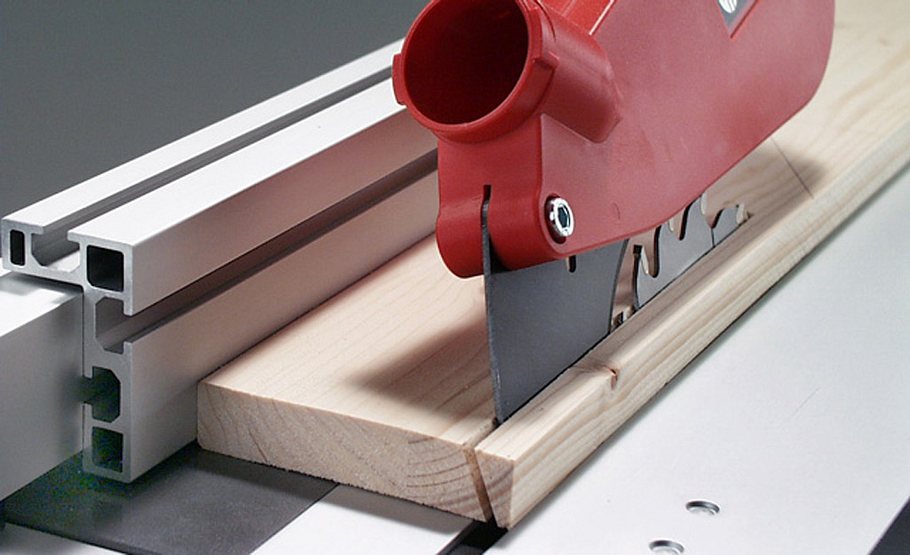

Eckschrank: Außenseiten anschrägen

Eckschrank selber bauen

Schrägen Sie die Außenseiten der Frontblenden (3) um 22,5° ab ...

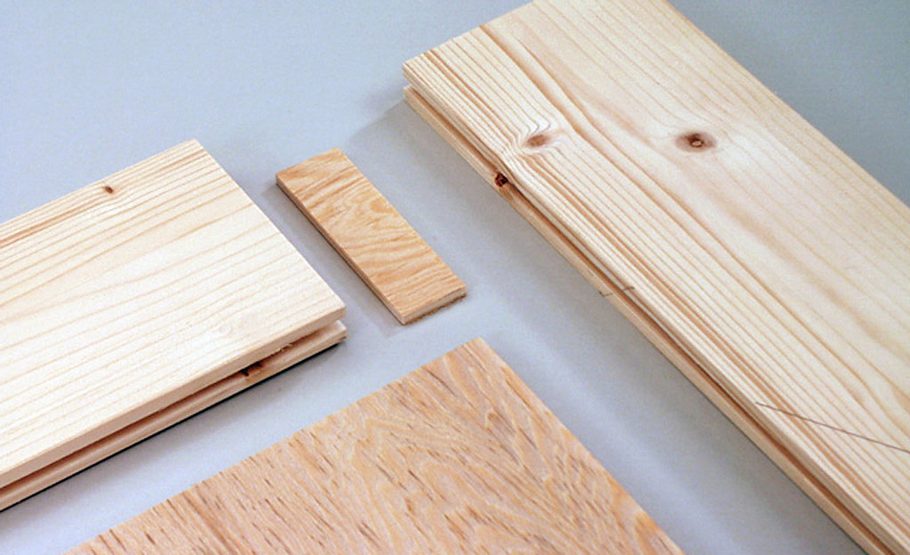

Eckschrank: Rahmen zusammensetzen

Eckschrank selber bauen

... und setzen Sie die Rahmen von Wänden und Türen zusammen. Die umlaufenden Nuten sind mit dem 5-mm-Scheibenfräser geschnitten.

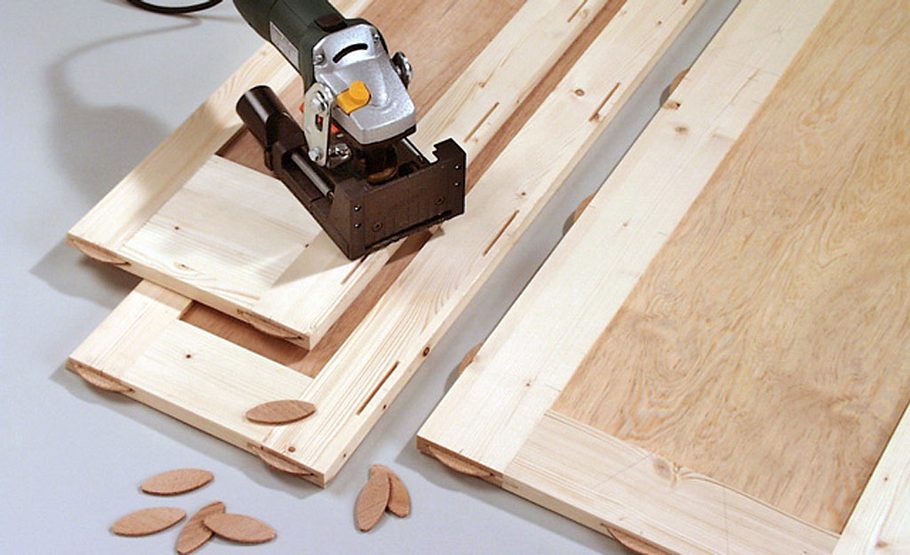

Eckschrank: Schlitze fräsen

Eckschrank selber bauen

Fräsen Sie die Schlitze für die Flachdübelverbindungen mit dem Winkelschleifer samt Flachdübelvorsatz.

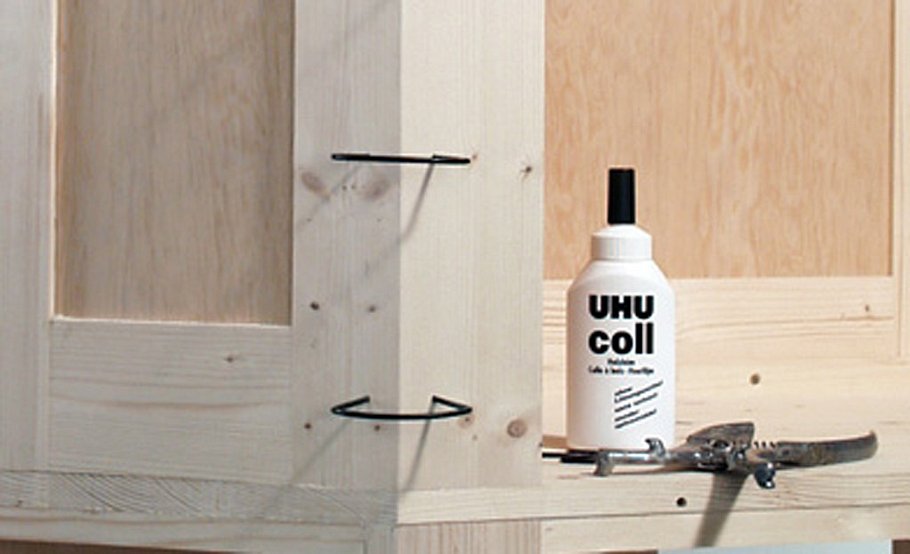

Eckschrank: Kerben spachteln

Eckschrank selber bauen

Nach dem Verleimen die Frontblenden mit Spannklammern pressen. Kerben später mit Holzkitt spachteln.

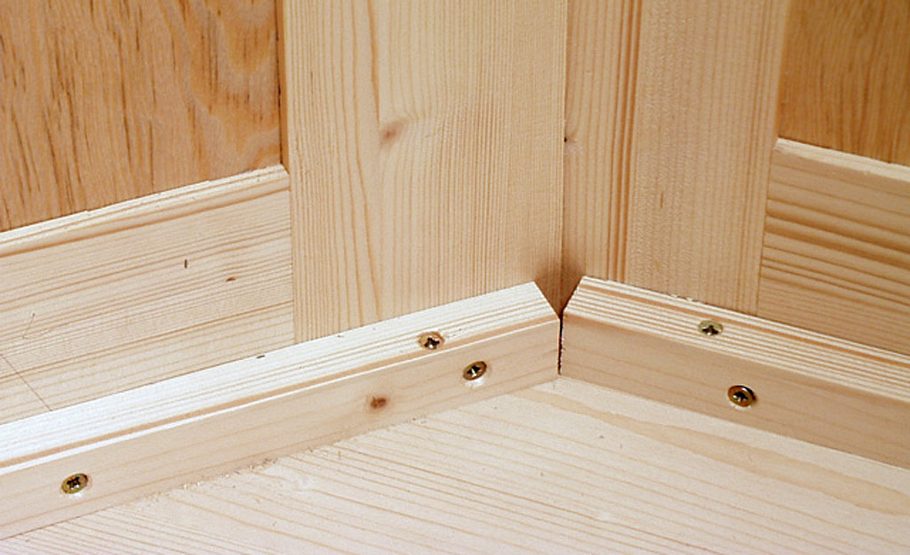

Eckschrank: Oberteil verschrauben

Eckschrank selber bauen

Zwecks Demontagemöglichkeit wird das Oberteil mit Eckverbindern auf dem Unterteil ohne Leim verschraubt.

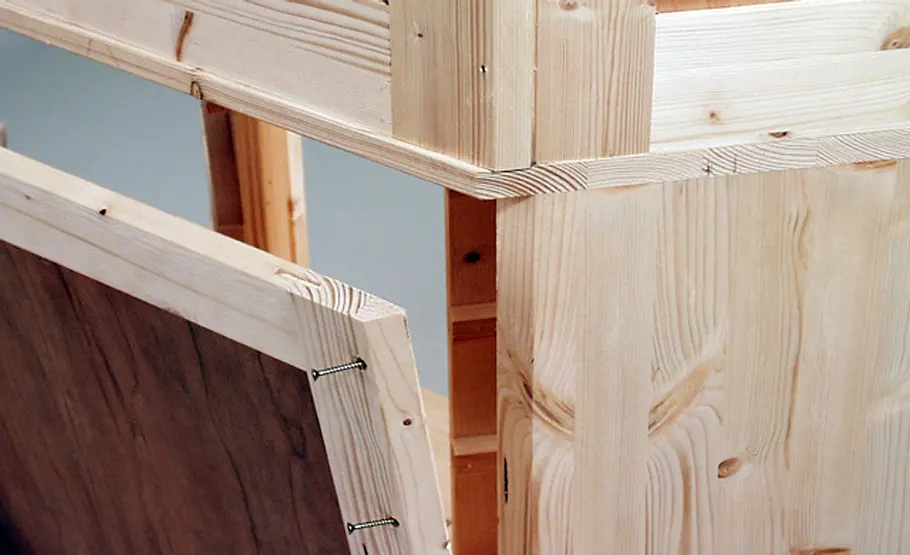

Eckschrank: Rückwände anschrauben

Eckschrank selber bauen

Bevor Sie sich Türen und Schubladen widmen, die Rückwände an die angewinkelten Seitenwände schrauben.

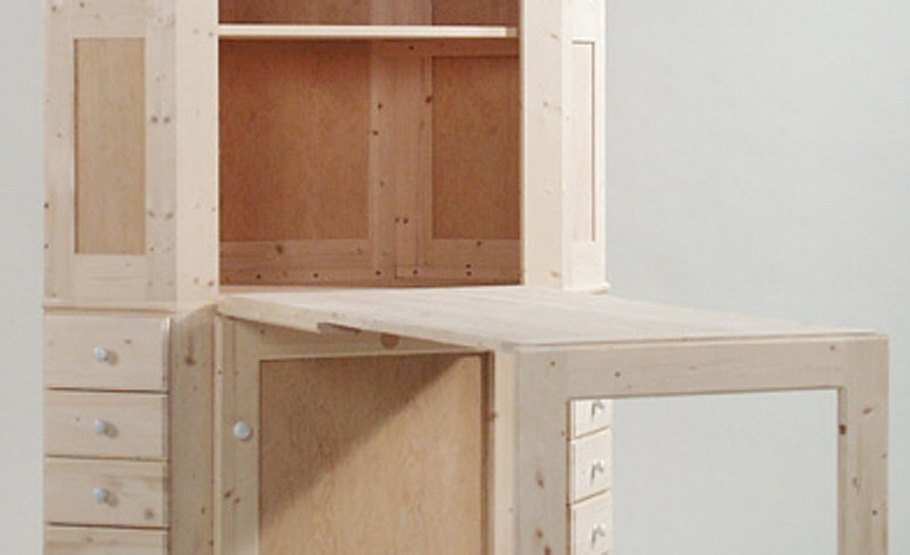

Eckschrank montiert

Eckschrank selber bauen

Der fertig montierte Eckschrank mit heruntergeklapptem Esstisch. Er bietet vier Personen bequem Platz.

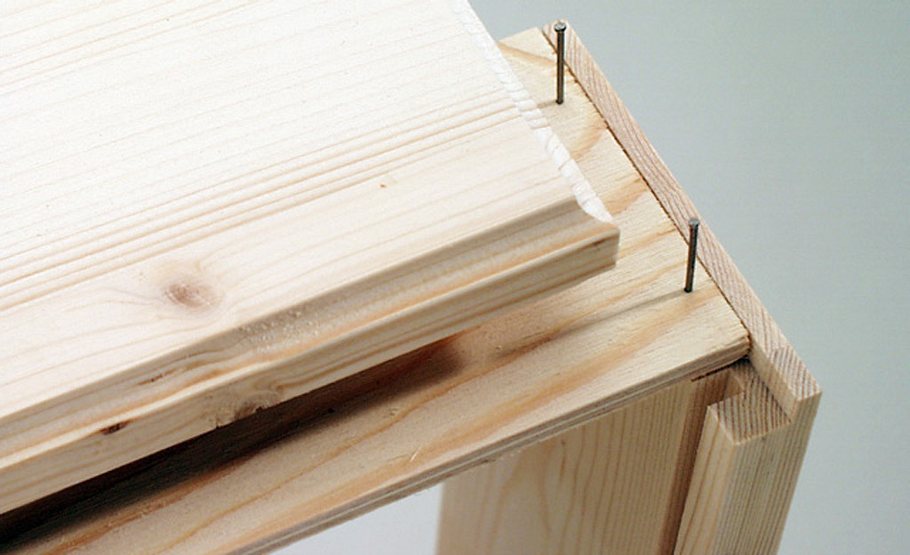

Eckschrank: Boden einschieben

Eckschrank selber bauen

Unter der kurzen Schubladenrückwand den Boden einschieben. Blende davorsetzen.

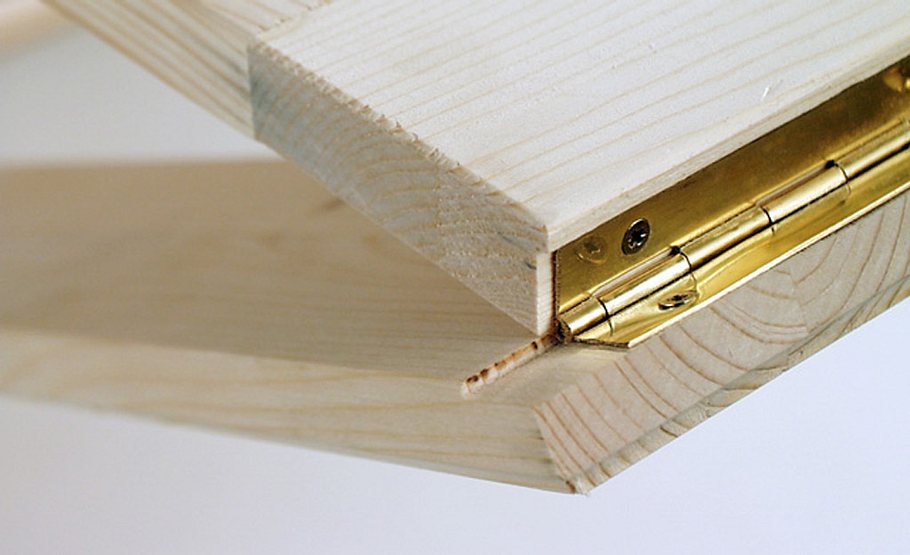

Eckschrank: Rahmenbein verbinden

Eckschrank selber bauen

Verbinden Sie Rahmenbein und Tischplatte in zugeklapptem Zustand mit Klavierband.

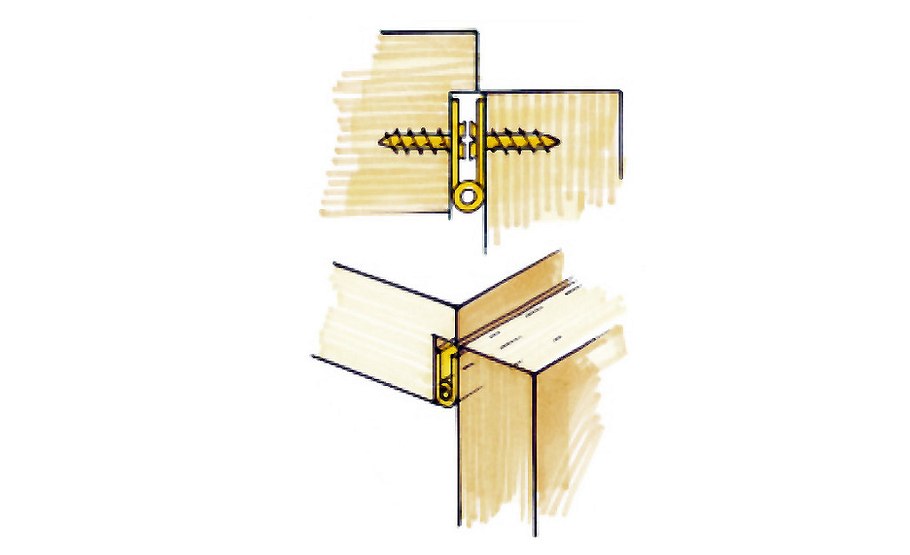

Eckschrank: Zeichnung

Eckschrank selber bauen

So klappt’s mit der Klappe: Das Klavierband ist in einem Falz in der Vorderkante der Tischplatte eingelassen.

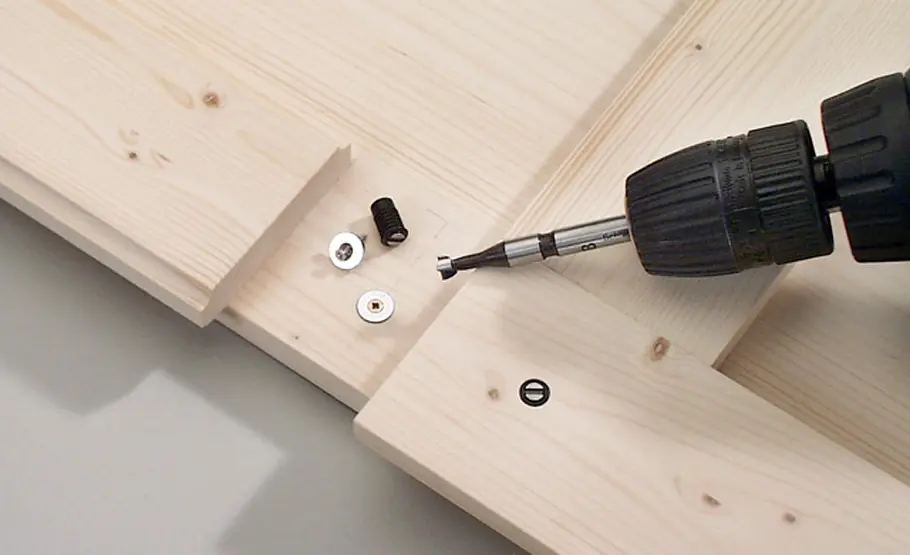

Eckschrank: Magnete einlassen

Eckschrank selber bauen

Die Magnete ziehen den Rahmen fest an die Platte. Mit dem Forstner-Bohrer einlassen.

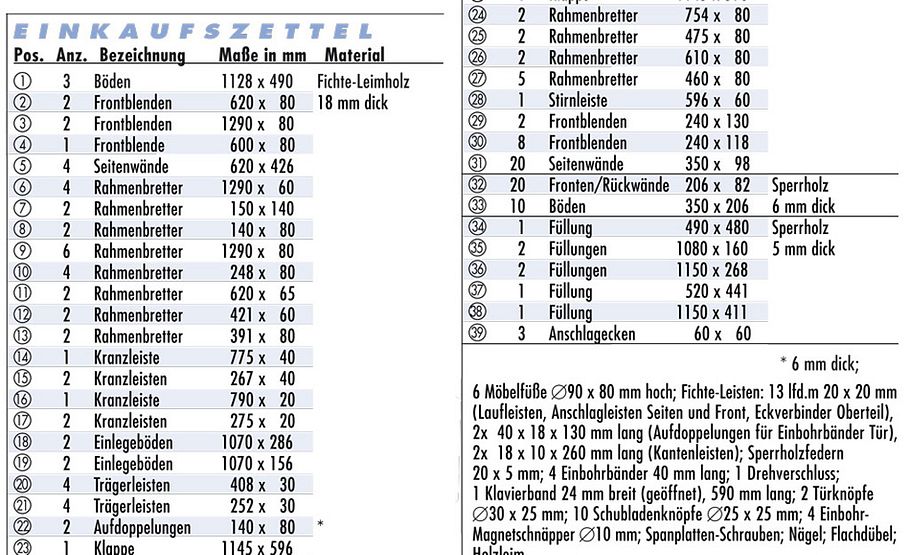

Eckschrank: Materialliste

Eckschrank selber bauen

Materialliste

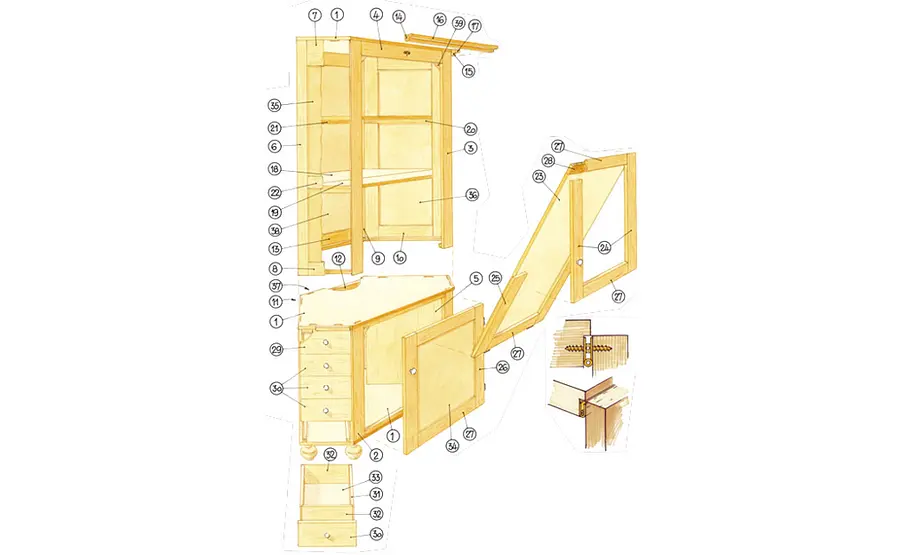

Eckschrank: Zeichnung

Eckschrank selber bauen

Zeichnung

Wir setzen mit unserem Bauplan-Thema (SE 01/2000, Bauplan leider vergriffen) eine pfiffige Idee gegen den Platzmangel um: ein Eckschrank für Geschirr, dessen Tür als Tisch dient! Wir zeigen, wie Sie den Eckschrank selber bauen.

Die Gastfreundschaft stößt im modernen Wohnungsbau zuweilen an enge Grenzen. Und auch der Esstisch für eine vierköpfige Familie lässt sich nicht ohne weiteres in jedem Wohnraum unterbringen. Höchste Zeit also für unser Sesam-öffne-dich-Esszimmer! Die Idee mit der Tischklappe im Eckschrank ist nicht ganz neu. Aber erst der sechseckige Schrankgrundriss, der die Platzierung in der Zimmerecke ermöglicht, bringt den Platzspareffekt. Das riesige Möbel (es ist immerhin 2,10 m hoch und mehr als 1 m breit!) verschwindet geradezu in der Ecke – nicht zuletzt auch wegen seines Anstrichs mit weißer Lacklasur. Dank unseres Bauplans können Sie den Eckschrank selber bauen.

Eckschrank selber bauen

Den Zuschnitt der drei Böden und der vier Seitenwände fertigen Sie nach den Angaben unseres Einkaufszettels. Die unteren Frontblenden erhalten Gehrungsschnitte von 45°. Die Schlitze für die Flachdübelverbindungen fräsen. Danach setzen Sie den Unterbau zusammen: Stecken Sie die Seitenwände ohne Leim auf den Boden, um die Frontblenden daran zu leimen. Geben Sie nun oben Leim an, setzen Sie den mittleren Boden auf und verschrauben Sie ihn von oben. Weiter geht’s mit dem Zuschnitt der Frontblenden. Anders als beim Unterteil werden diese um 22,5° angewinkelt. Die Rahmenbretter sind mit dem 5-mm-Scheibenfräser durchgehend für die Federn und die Füllungen aus Sperrholz genutet. Fräsen Sie nun die Schlitze für die Flachdübelverbindungen. An den seitlichen Verbindungen geben Sie obendrein Leim an.

Befestigen Sie die Rückwände oben und unten. Damit ist der Schrankkorpus fertig, und Sie können sich an die Montage der Einbohrbänder machen. Bei der Montage der Klappen-Einbohrbänder zu beachten: Zuerst die Oberteile in die Platte schrauben, dann die Unterteile aufsetzen und zugleich in die Bohrungen im Boden einschlagen. Die Bänderunterteile der Tischplatte sollten Sie zusätzlich gegen Verdrehen bei stärkerer Belastung sichern. Dazu haben die Einschlagbolzen Bohrungen, in die Sie von oben durch die Bodenplatte dünne Schräubchen eindrehen. Diese besitzen gegenüber den üblichen Einschlagbolzen den Vorteil, dass man Sie wieder demontieren kann.

Vitrine: Tisch im Schrank bauen

Damit der Klapprahmen bei geschlossener Tür anliegt, haben wir Einbohrmagnete (Beschlagfachhandel) darin eingelassen. Die Gegenstücke bilden flache Plättchen, die Sie mit dem Forstner-Bohrer in die Platte einlassen. Gehalten wird die Platte oben von einem Überwurfriegel. Während Fronten und Rückwände der Schubladen bündig in Falzen liegen, werden die Böden von hinten in Nuten eingeschoben. Bevor Sie die Frontblenden mit Schrauben von hinten an den Fronten befestigen, sollten Sie zunächst die Knöpfe an die Blenden schrauben.

Eckschrank: Oberflächenbehandlung

Um das massige Möbel möglichst unauffällig unterzubringen, haben wir für die Oberfläche weiße Lacklasur gewählt, die die Maserung durchscheinen lässt. Die Lasur verarbeiten Sie wie Lack: vorstreichen, zwischenschleifen und nochmals streichen. Je nach Geschmack können Sie auch eine dritte Farbschicht auftragen.

Fotos: sidm / Archiv
