Abwasserpumpe installieren
Liegen WC oder Waschbecken unterhalb der Rückstauebene der Kanalisation müssen Sie eine Abwasser-Hebeanlage einbauen, um keine Überschwemmung im Keller zu riskieren. Denn Schmutzwasser, das unterhalb des Abwasserkanals anfällt und kontinuierlich abgeleitet werden soll, muss mit einer Abwasserhebeanlage entsorgt werden. Wir zeigen den Einbau und erklären die Funktion einer Abwasserpumpe.
Schritt 1

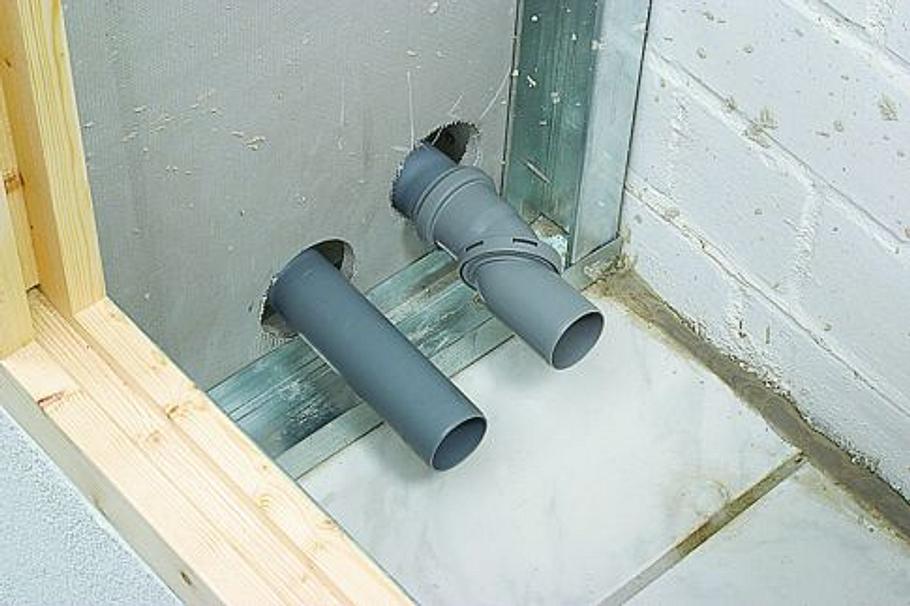

Je nachdem, wo Sie die Hebeanlage aufstellen wollen, müssen die Abwasserleitungen zu dieser Stelle geführt werden. In unserem Fall ...
Schritt 2

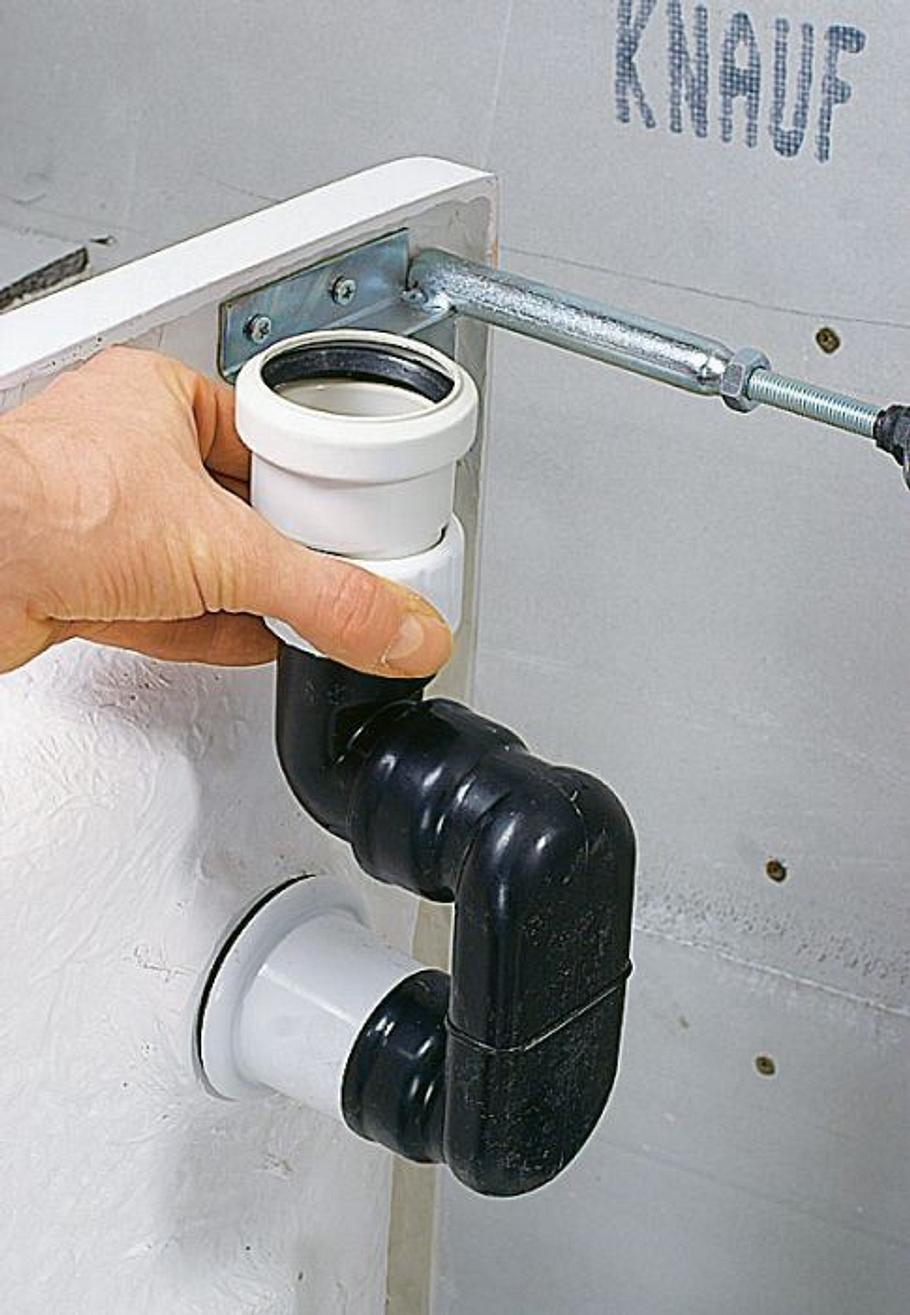

... bohrten wir die Bauplatten eines Wandschrankes in Richtung Dusche auf. Danach haben wir den Dusch-abfluss montiert und Abwasserrohre verlegt.
Schritt 3

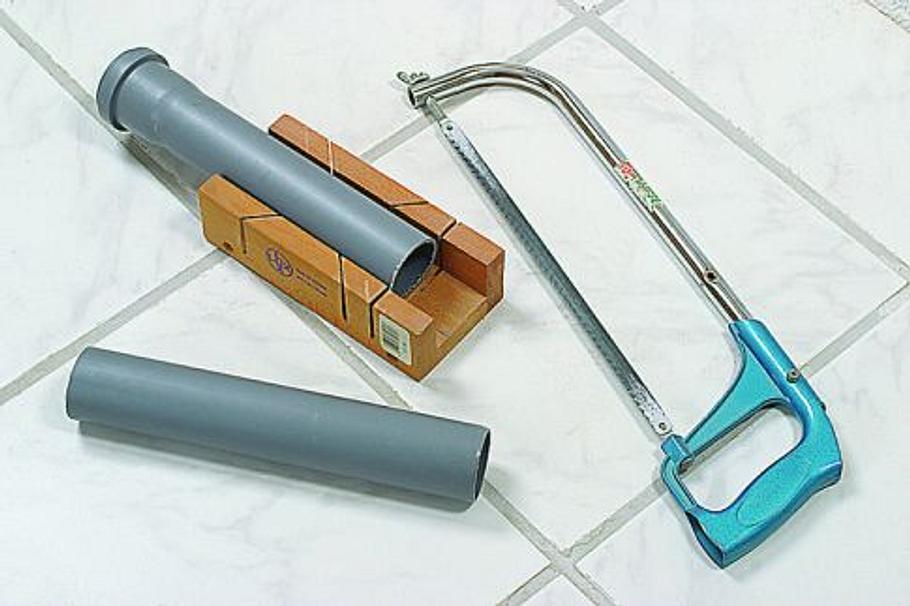

Als Abwasserrohre verwendeten wir 500 mm starkes HT-Rohr DN 50 aus Polypropylen von Marley, das wir auf die notwendige Länge kürzten
Schritt 4
Die Rohre haben vormontierte Lippendichtungen, sodass sie sich einfach zusammenstecken lassen; ggf. muss man Bogenstücke einsetzen
Schritt 5

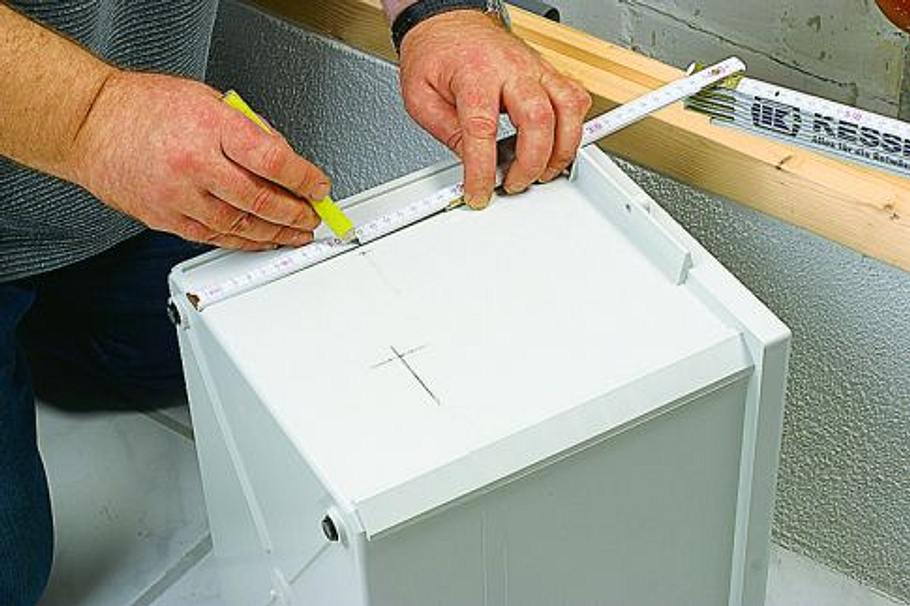

Die Abwasserrohre werden seitlich in die Hebeanlage geführt. Markieren Sie die entsprechenden Stellen, aber beachten Sie, dass die ...
Schritt 6

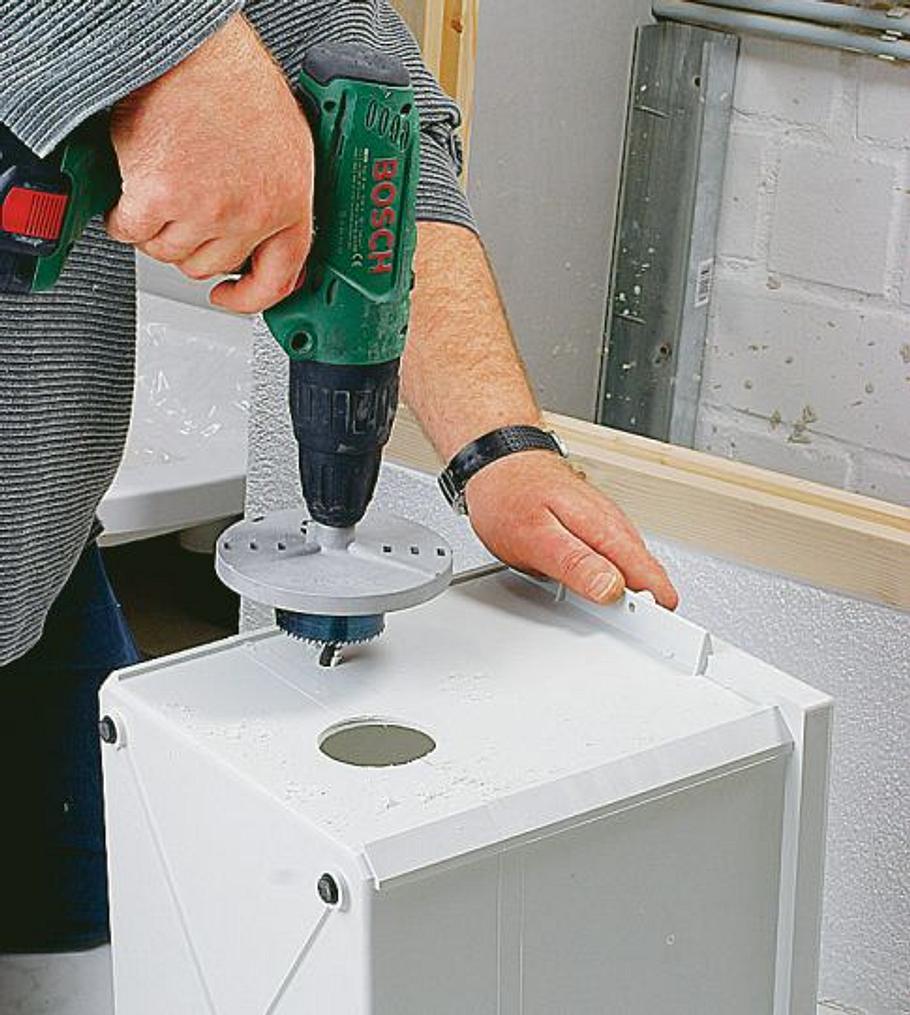

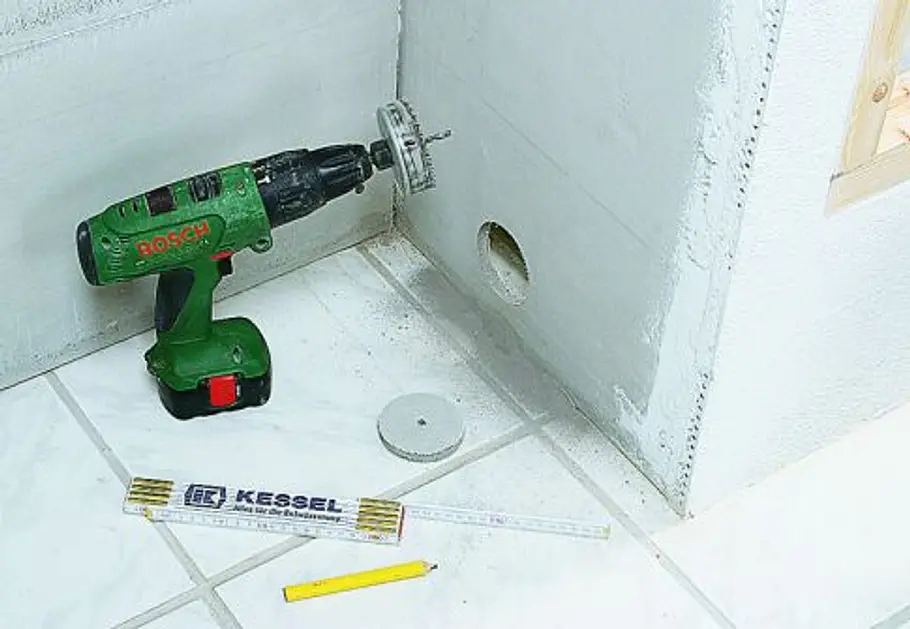

... Zuläufe mindestens 60 mm hoch liegen. Die Löcher bohren Sie mit einer Loch-säge; Kessel bietet spezielle Säge-glocken an
Schritt 7

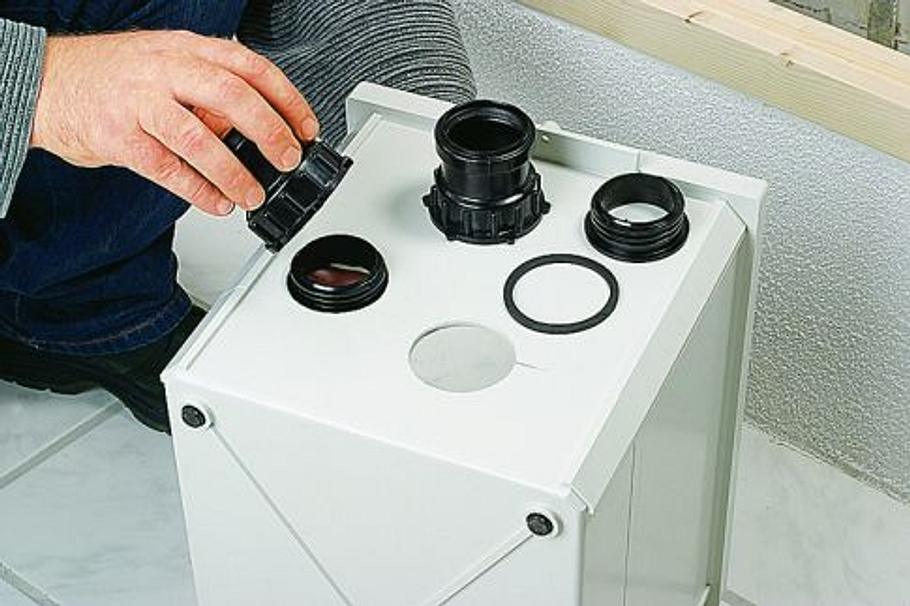

Hier die zwei Löcher für den Zulauf aus der Dusche (rechts) und fürs Waschbecken an der späteren Bar. Die Zulaufstutzen können mit ...
Schritt 8

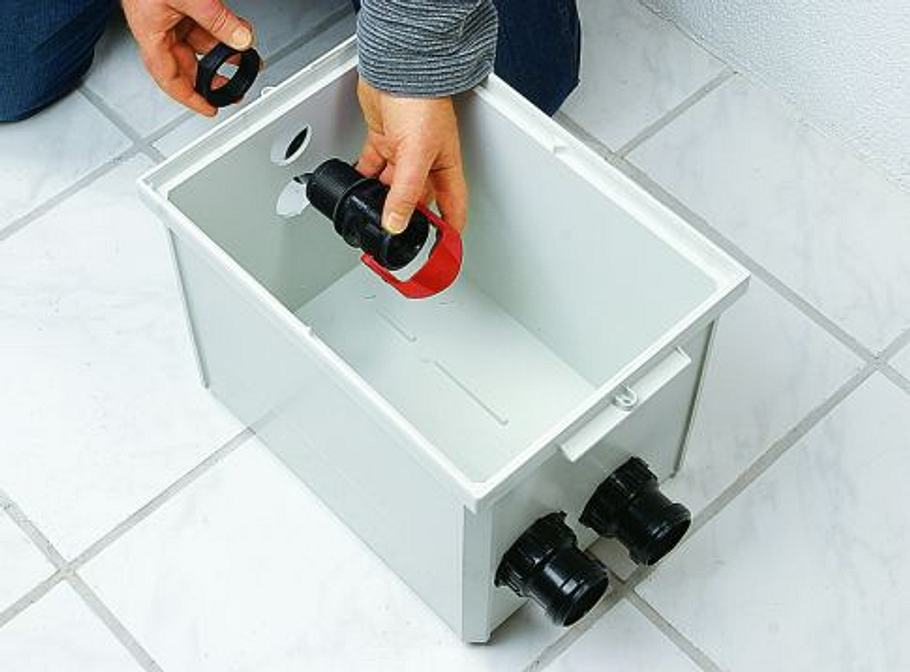

... einem Dichtring problemlos eingesetzt werden. Den Stutzen für den Pumpenanschluss und das Druckrohr, durch das die Abwässer ...
Schritt 9

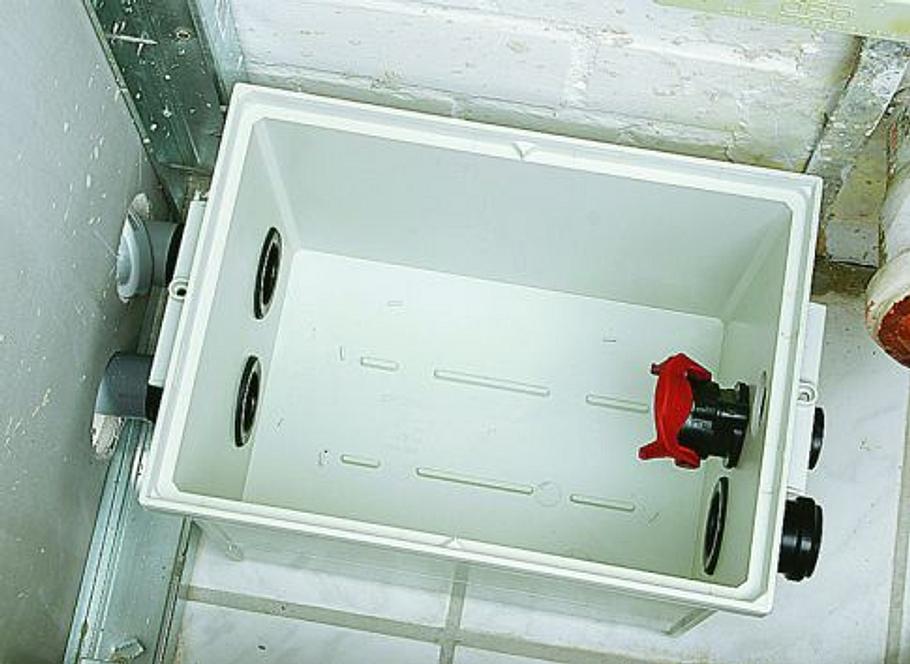

... nach oben befördert werden, haben wir an der anderen Seite montiert. Daneben befindet sich dann noch ein weiterer Zulauf(stutzen)
Schritt 10

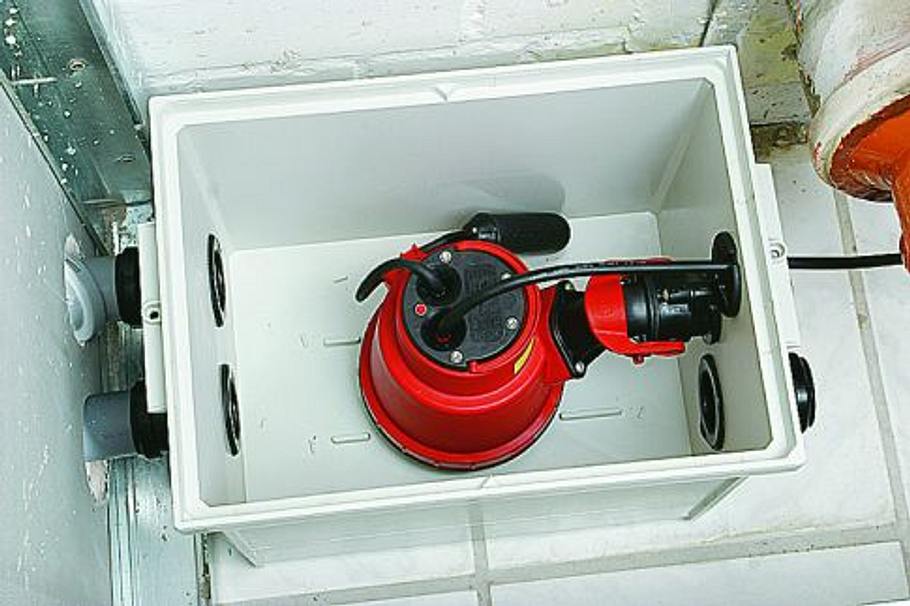

Die Pumpe wird in den Be-hälter gestellt und am Ablaufstutzen angeschlossen
Schritt 11

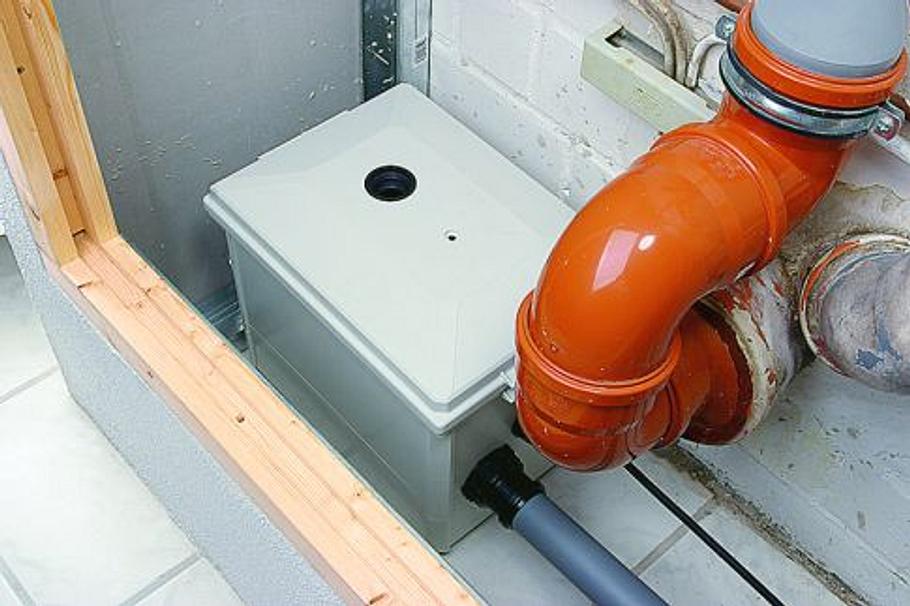

Für die Kabeldurchführung (links) zur Steckdose gibt es spezielle Dichtungen. Schließlich kann der Deckel aufgelegt und angedrückt werden
Schritt 12

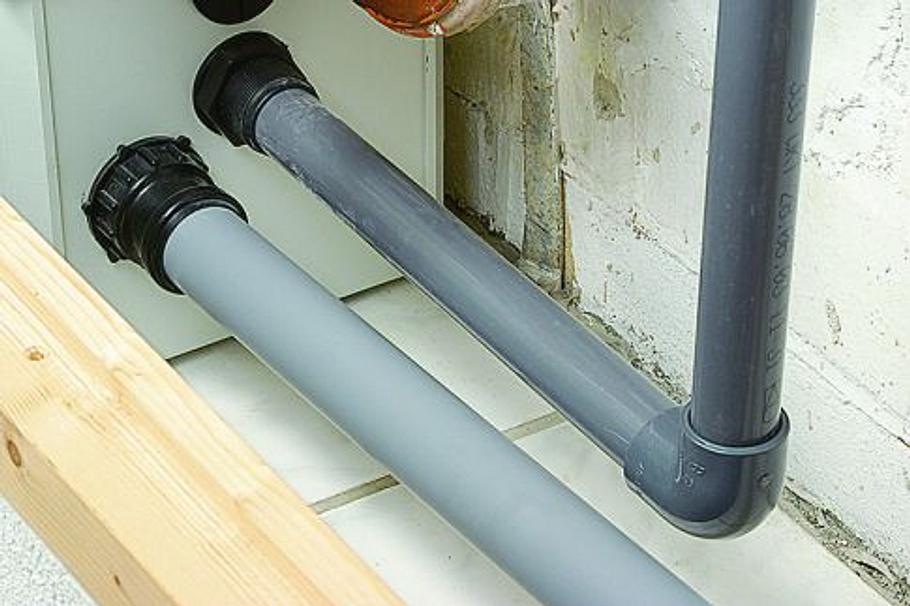

Links sehen Sie ein Zulaufrohr DN 50, das Spülwasser zur Hebeanlage führt, rechts befindet sich das Abwasserrohr, durch das die ...
Schritt 13

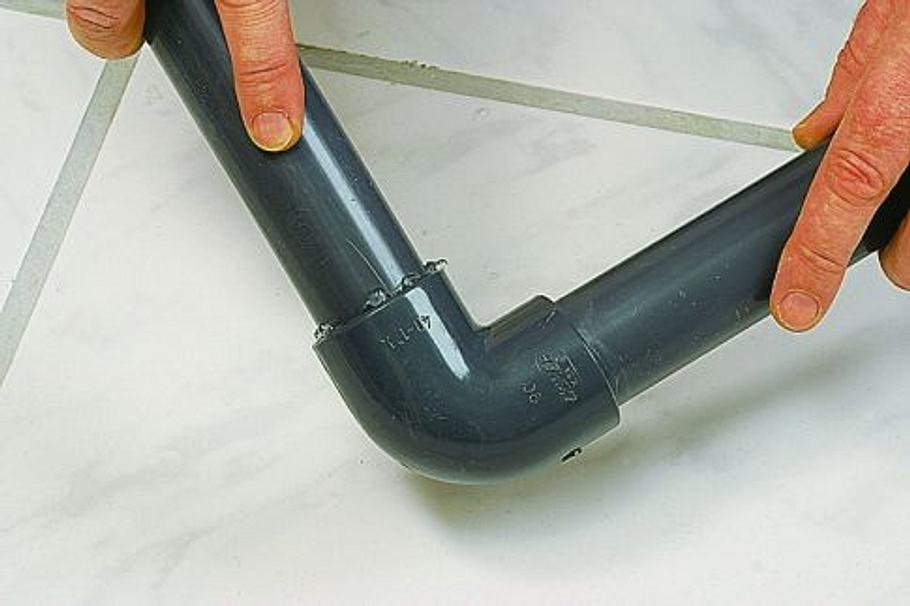

... Abwässer von der Hebeanlage zum Kanal gepumpt werden. Dafür verwendeten wir ein PVC-Druckrohr DN 40. Bogenstücke und ...
Schritt 14

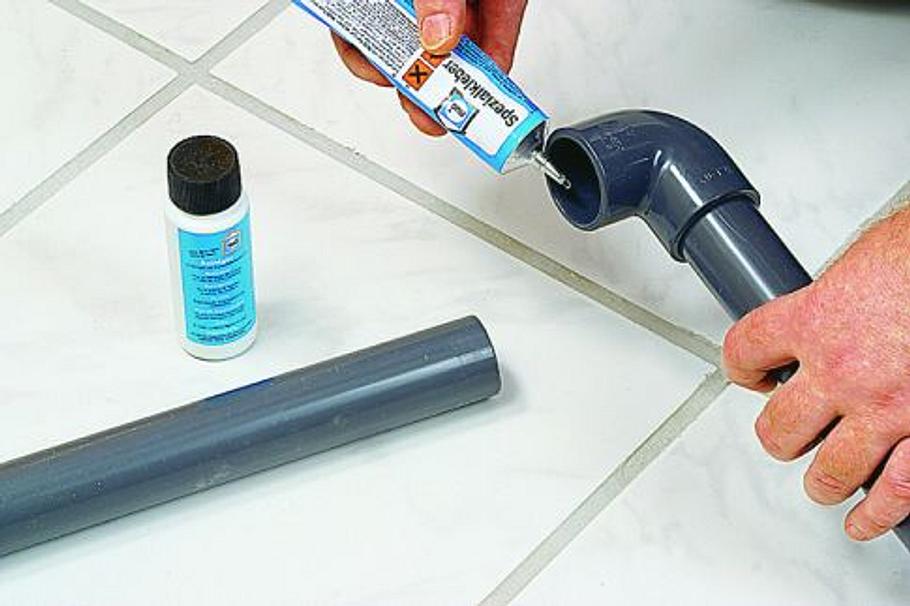

... gerade Rohrabschnitte haben wir mit Spezialkleber für PVC verklebt. Führen Sie das Rohr oberhalb der Rückstauebene des Kanals ...
Schritt 15

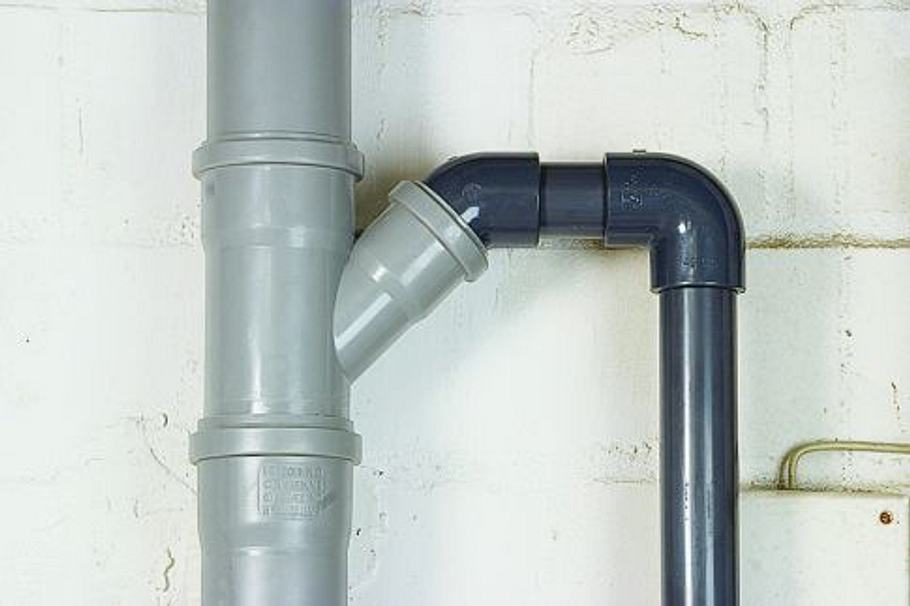

... ins nächste Abwasserrohr des Hauses ein. Hierfür sind ggf. Rohrabschnitte und Bogenstücke mit größerem Durchmesser notwendig
Möchten Sie im Keller Waschbecken, Dusche und WC installieren, müssen Sie sicherstellen, dass Abwasser zu jeder Zeit abfließen kann und dass drückendes Abwasser aus dem Kanal nicht ins Rohrleitungsnetz des Hauses eindringt. Letzteres ist in hochwassergefährdeten Gebieten von großer Bedeutung. Hier sollte man sich grundsätzlich über Rückstausicherungen Gedanken machen, und zwar unabhängig vom Einbau einer Dusche und einer Hebeanlage.
Sogenannte Rückstauverschlüsse können in die Abwasserstrecke Ihres Hauses eingebaut werden und verhindern, dass Abwässer aus einem vollgelaufenen öffentlichen Kanal Ihren Keller unter Wasser setzen. Gefährdet sind alle Ablaufstellen des Hauses, die unterhalb der Rückstauebene liegen. Diese Ebene ist meist die Geländeoberkante, also z. B. die Straße oder der Gehweg.
Abwasserpumpe im Keller: Hebeanlage einbauen
Bei einer Abwasserpumpe verhindert eine integrierte Rückschlagklappe das Eindringen von Abwasser. Darüber hinaus befördert eine Pumpe das Abwasser nach oben und aus dem Haus heraus. Selbst bei vollem Kanal wird das Duschwasser sicher nach draußen geleitet.
Die Wahl einer Hebeanlage wird durch mehrere Faktoren bestimmt: Zum einen spielt die Lage des öffentlichen Kanals eine Rolle. Liegt er tiefer oder höher als die Ablaufstellen? Und wird das Abwasser mit Gefälle zum Kanal abgeführt oder nicht? Zum anderen müssen Sie bei der Wahl des Produktes berücksichtigen, ob fäkalienhaltiges oder fäkalienfreies Abwasser befördert werden soll. Wenn diese Fragen geklärt sind, gehen Sie am besten in ein Sanitärfachgeschäft, wo Sie hochwertige Hebeanlagen in großer Auswahl und kompetente Beratung erhalten. Der Einbau einer solchen Anlage ist nicht kompliziert. Vor allem müssen Sie darauf achten, das Druckrohr über der Rückstauebene ins nächste Abwasserrohr zu führen.

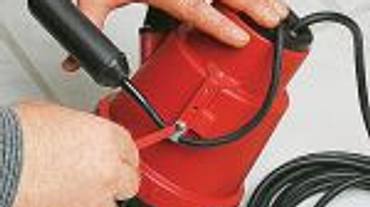

Praxistipp: Je tiefer seitliche Zuläufe liegen, desto tiefer muss der Schwimmer fixiert werden. Dies geschieht mit Hilfe einer Schraube und einer Lasche, mit denen Sie den Schwimmer in drei Stufen an der Tiefenabsaugung der Pumpe befestigen.
