Windmühle selber bauen

Aus selbst 3/2001

Es ist nicht immer die Größe, die zählt. Auch das technische Innenleben einer Windmühle ist mehr als nur einen Blick wert. Wie Sie eine Windmühle selber bauen, zeigt unser Bauplan.

(1/29)
Fachwerk-Windmühle bauen

Windmühle selber bauen

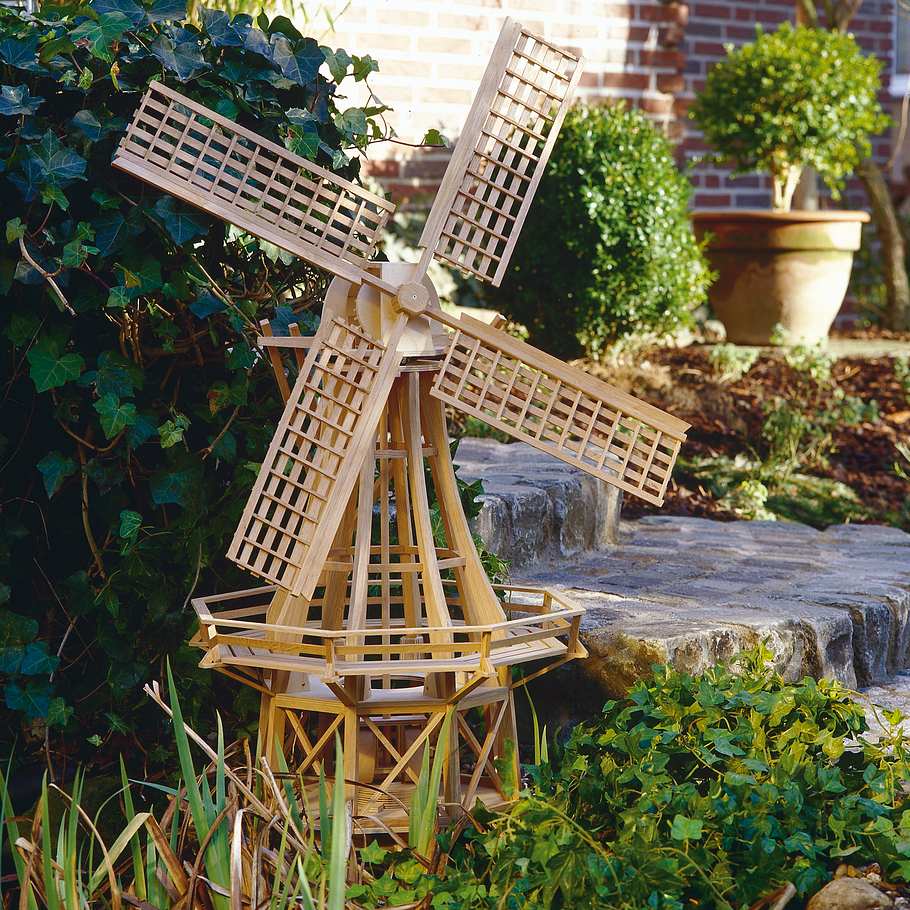

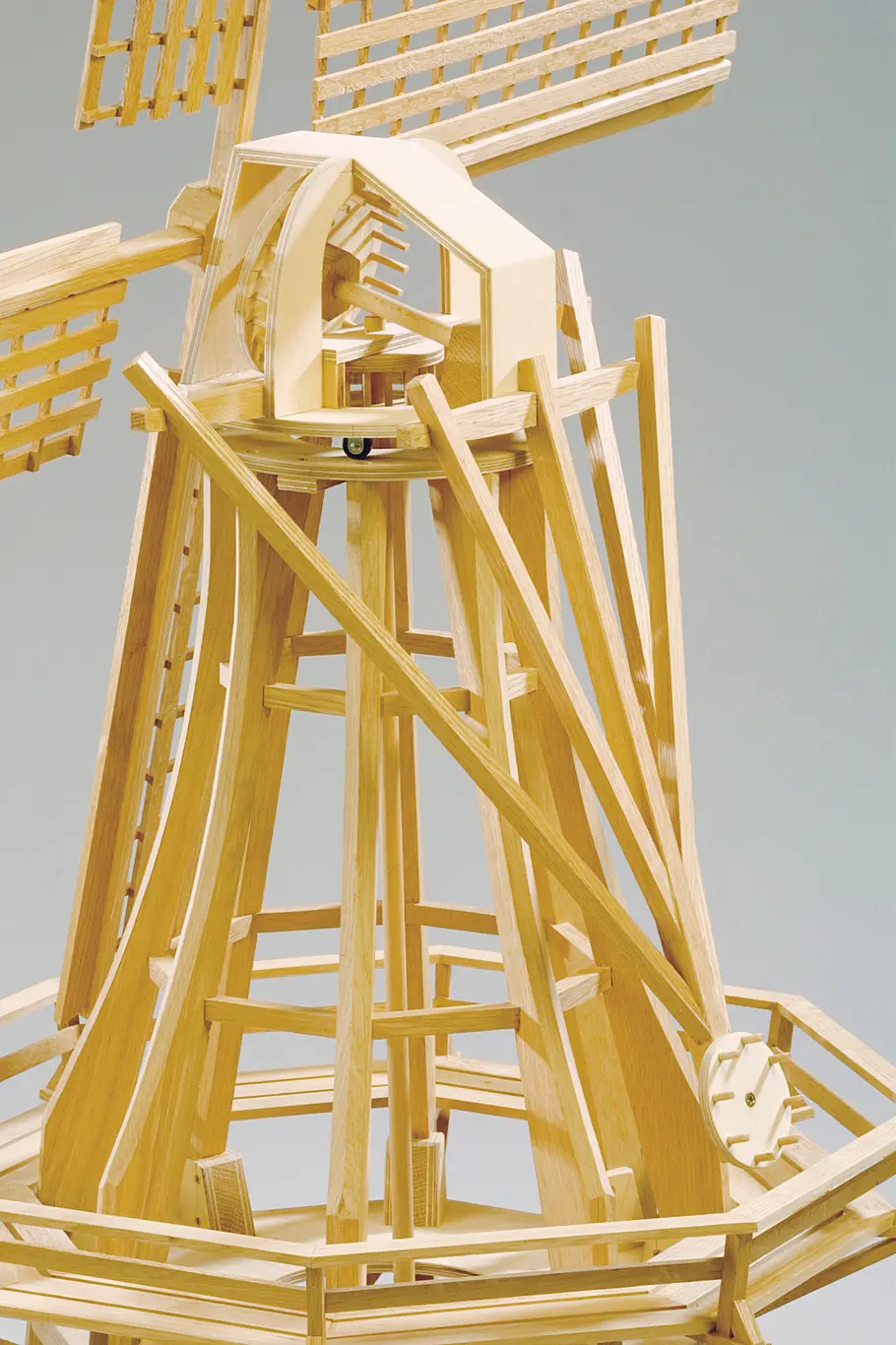

Der optische Reiz dieser klassischen Holland-Windmühle beste ht in ihrer schön gestalteten Mechanik.

Windmühle selber bauen

Windmühle selber bauen

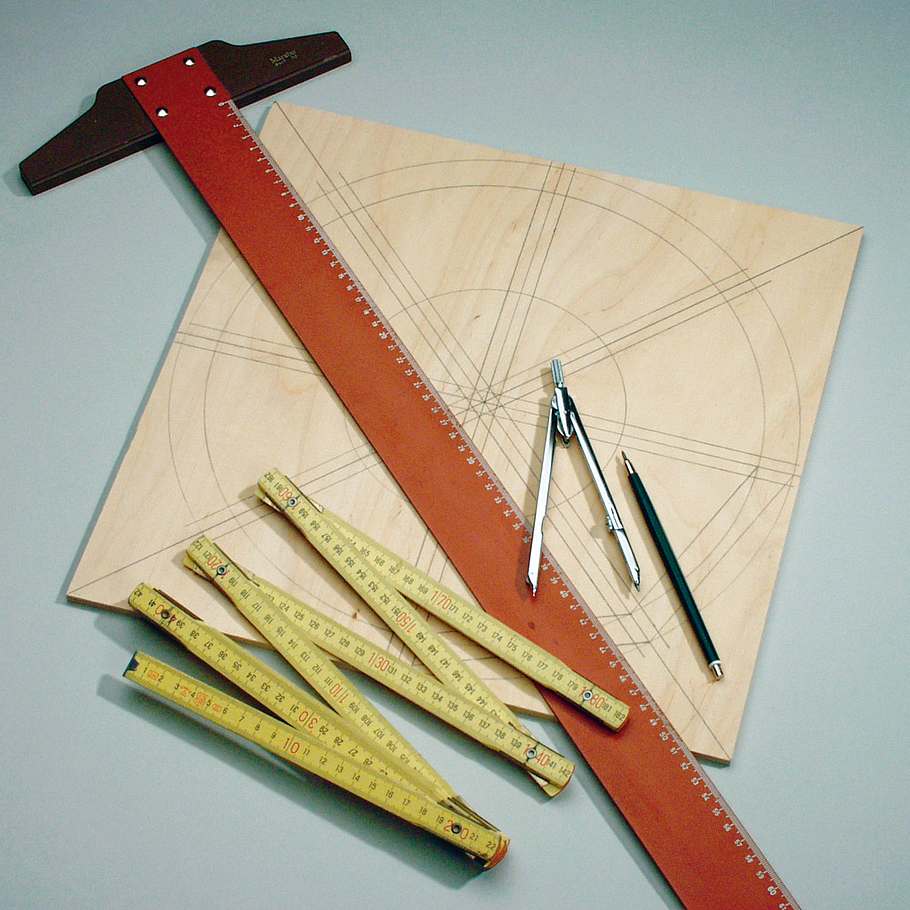

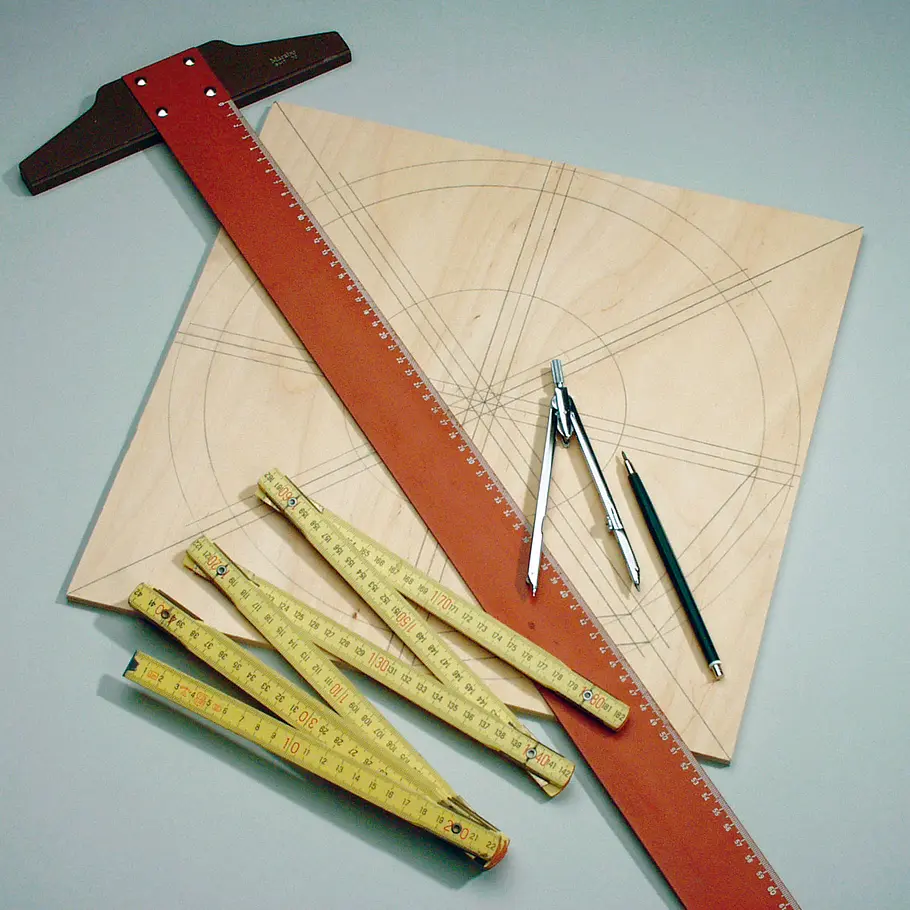

Zeichnen Sie die Formen von Grund-, Kopf- und Dachplatte auf Multiplex-Quadrate auf.

Windmühle selber bauen

Windmühle selber bauen

Für die Streben vorbohren. Die Abdeckplatte liegt lose auf Fi­xierungen auf. Unterzüge aufleimen.

Windmühle selber bauen

Windmühle selber bauen

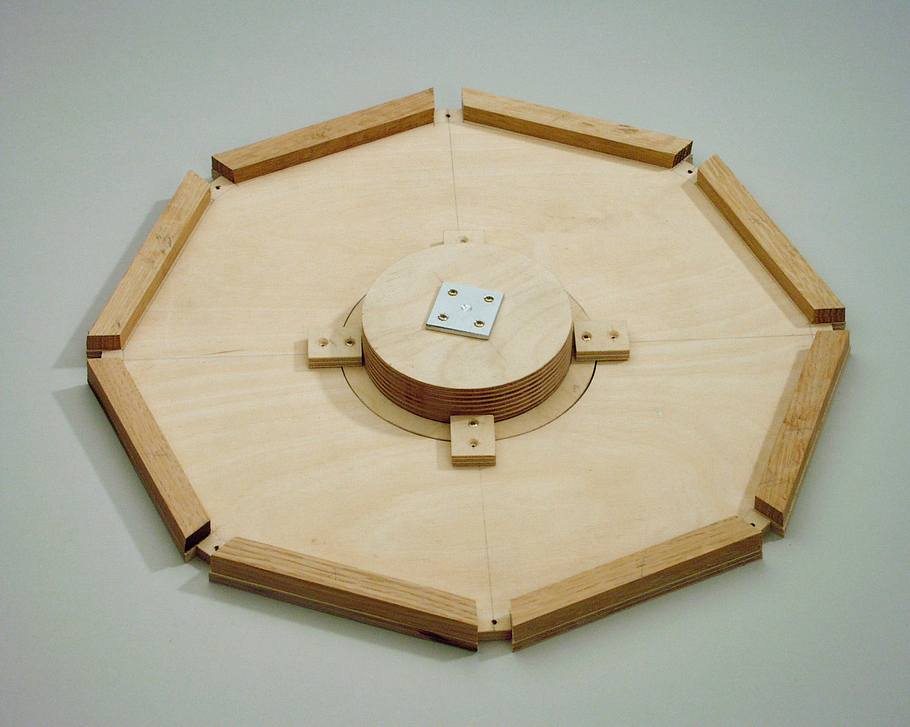

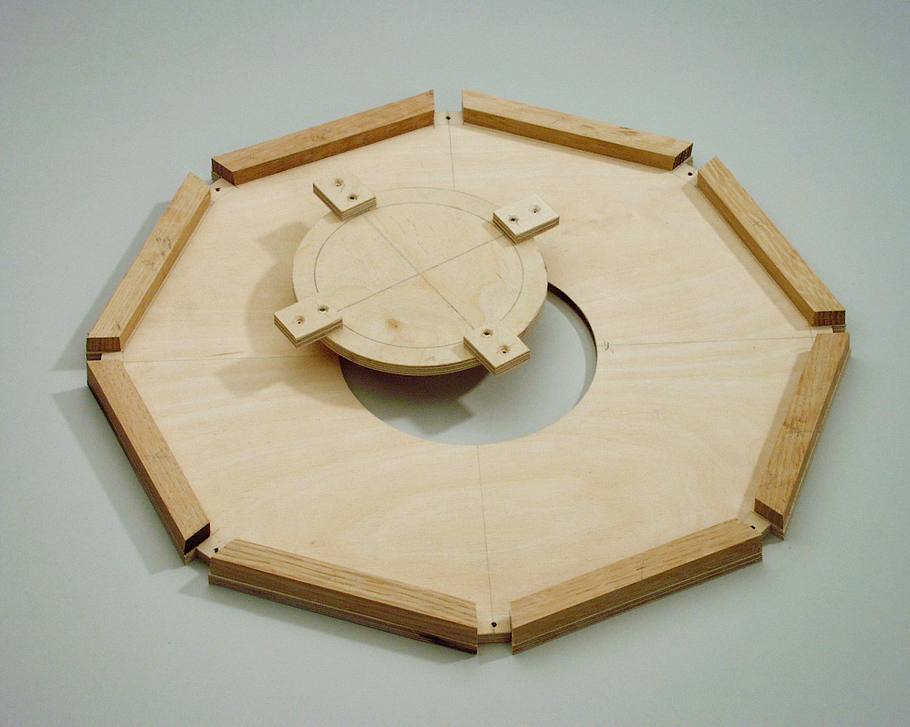

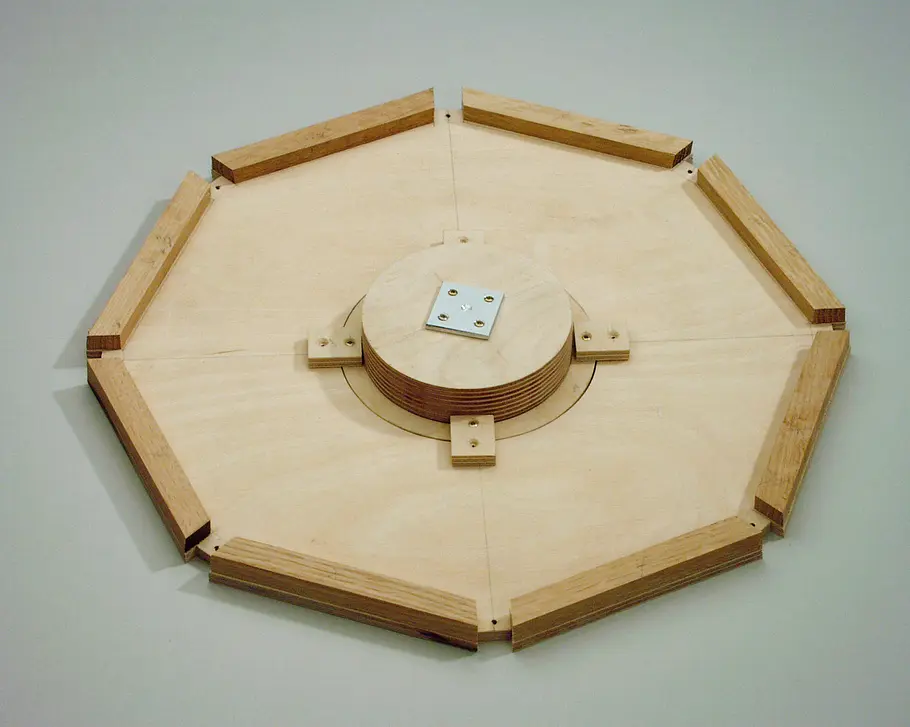

Bodenlager für die Mühlsteine aufleimen und das mittig ge­körnte Alu-Plättchen aufschrauben.

Windmühle selber bauen

Windmühle selber bauen

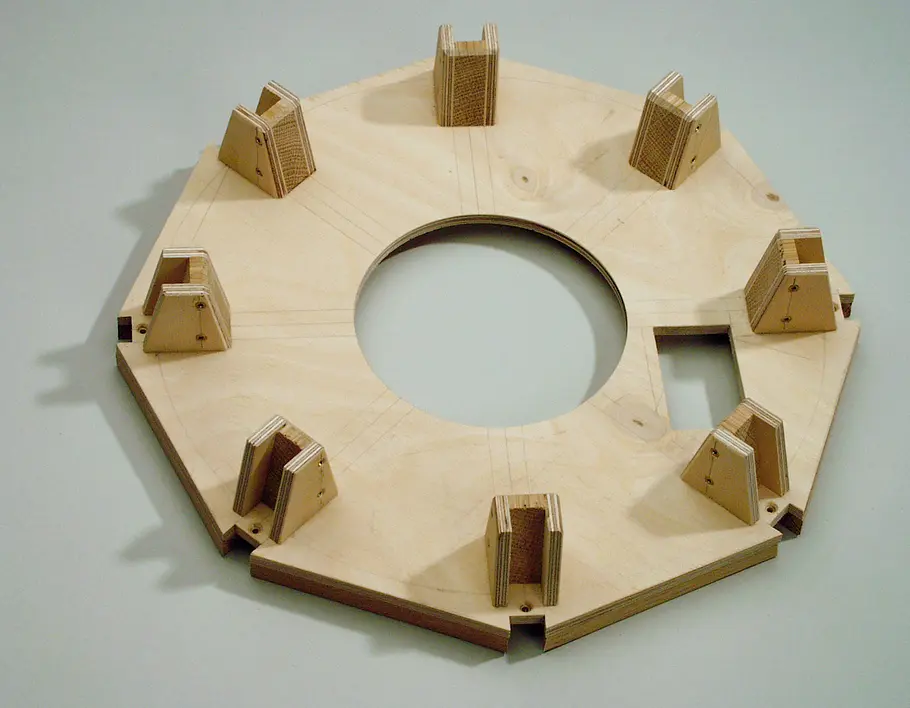

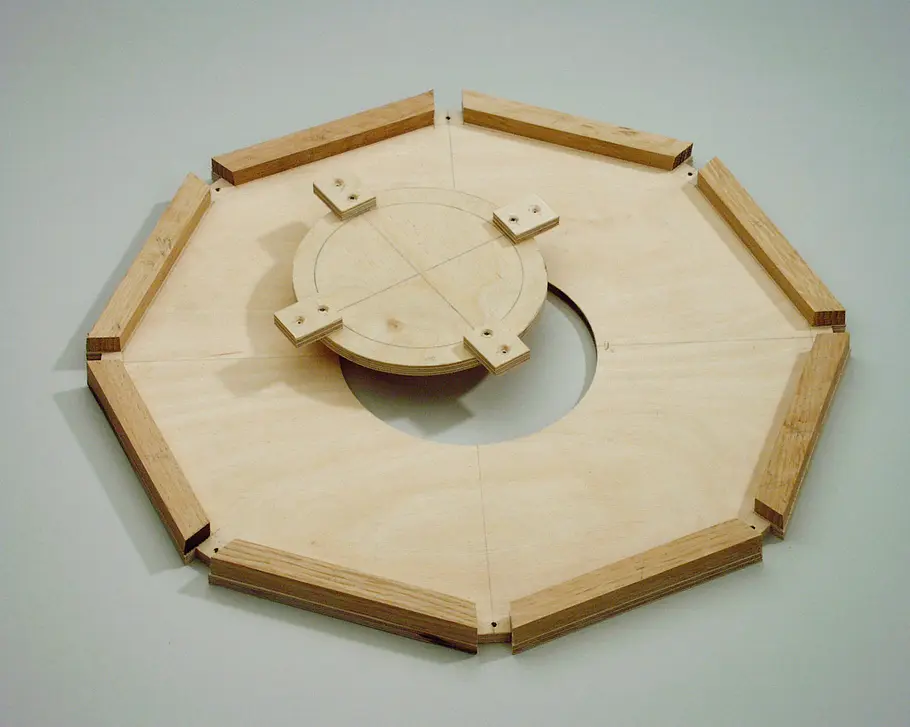

Unterzüge unter die Zwischen­platte leimen und darauf die Streben-Halteschuhe verschrauben.

Windmühle selber bauen

Windmühle selber bauen

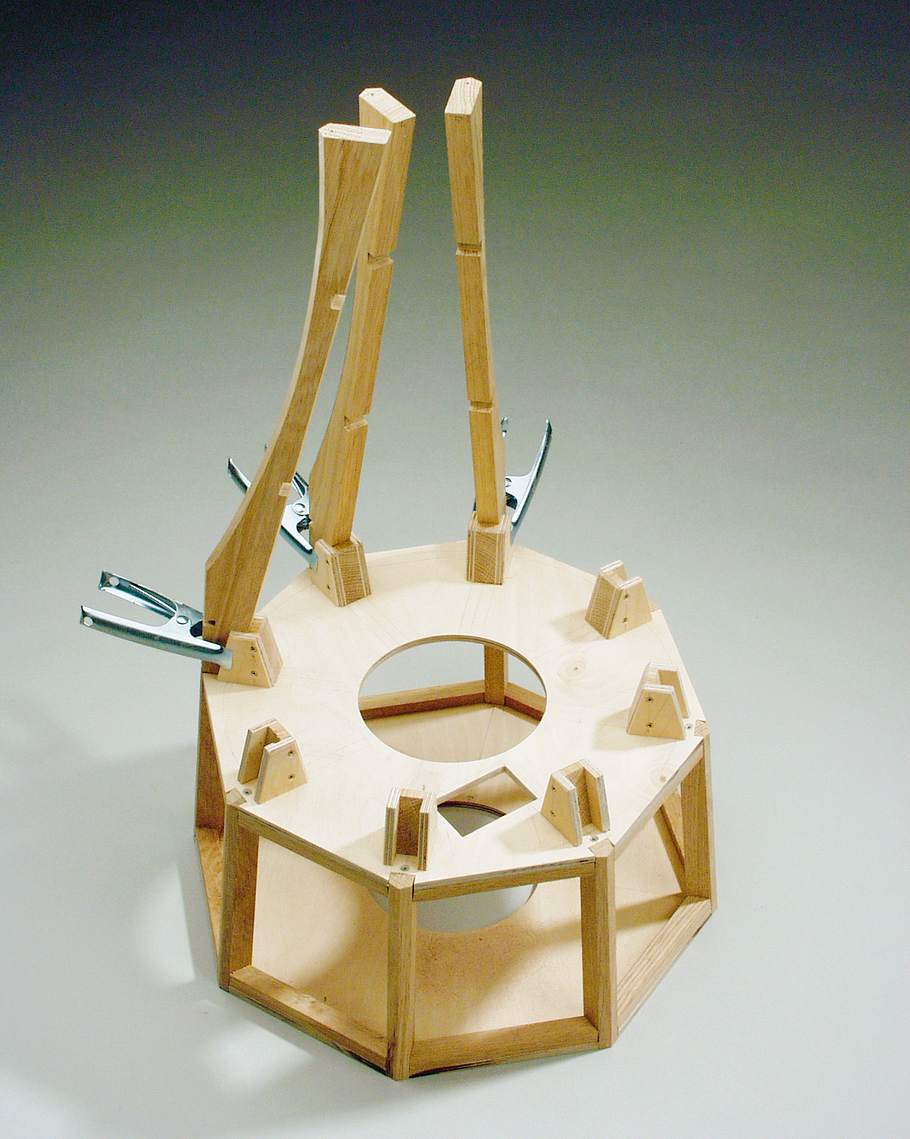

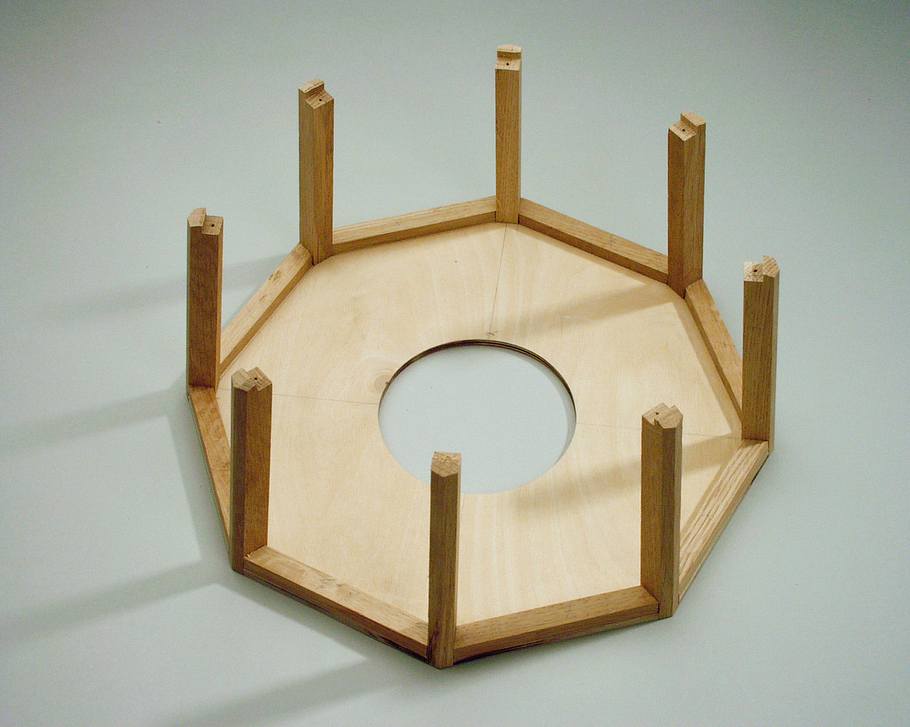

Die Korpusstreben sollten stramm zwischen den Unterzügen auf der Bodenplatte stecken.

Zwischenboden einziehen

Windmühle selber bauen

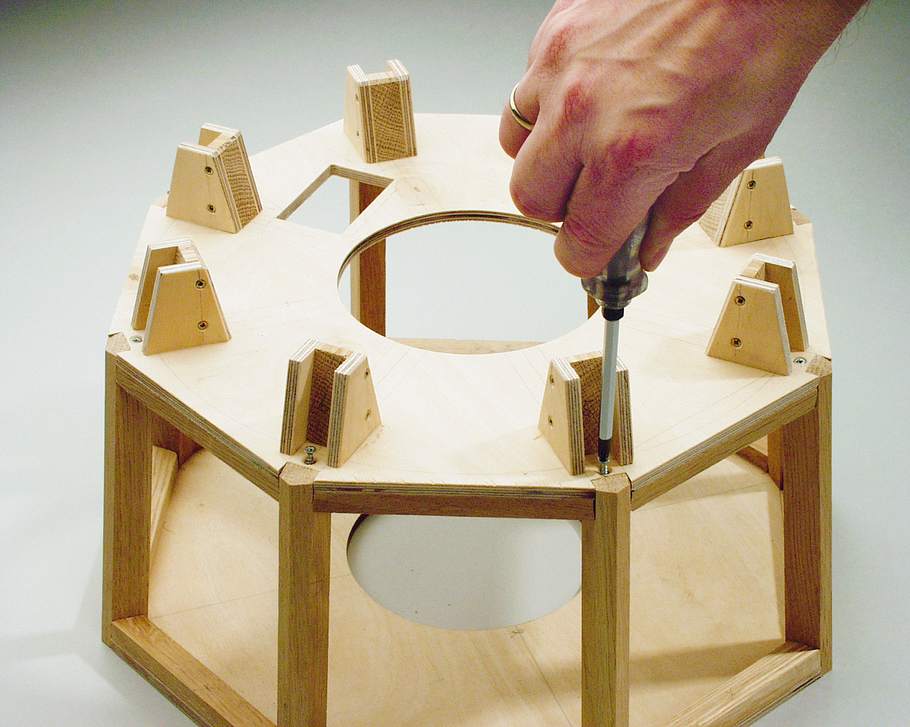

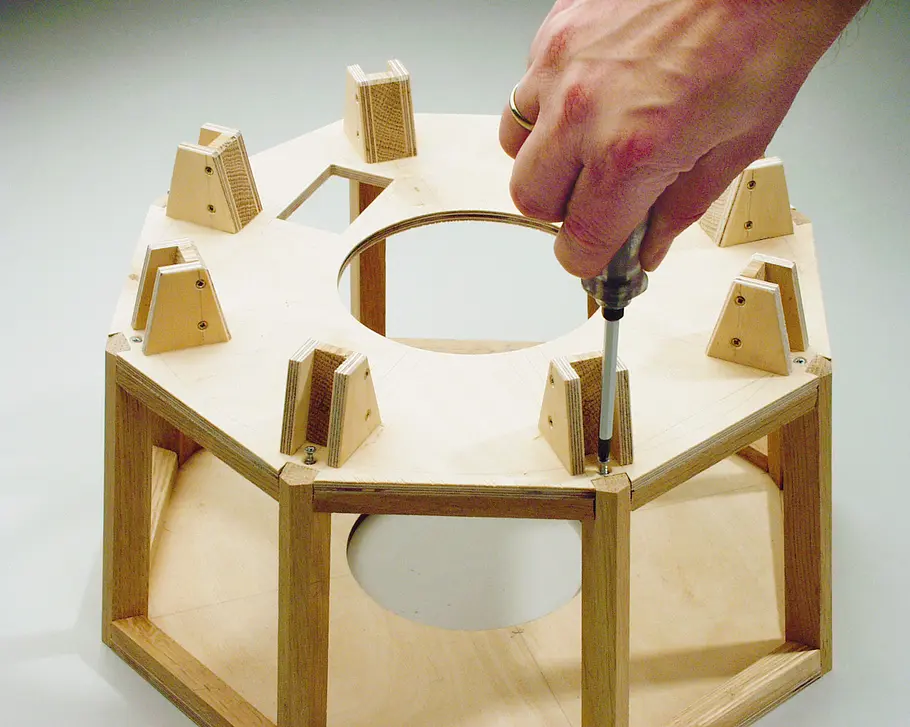

Den Zwischenboden aufmon­tie­ren. Dann das Ganze drehen, verleimen und verschrauben.

Dachbalken montieren

Windmühle selber bauen

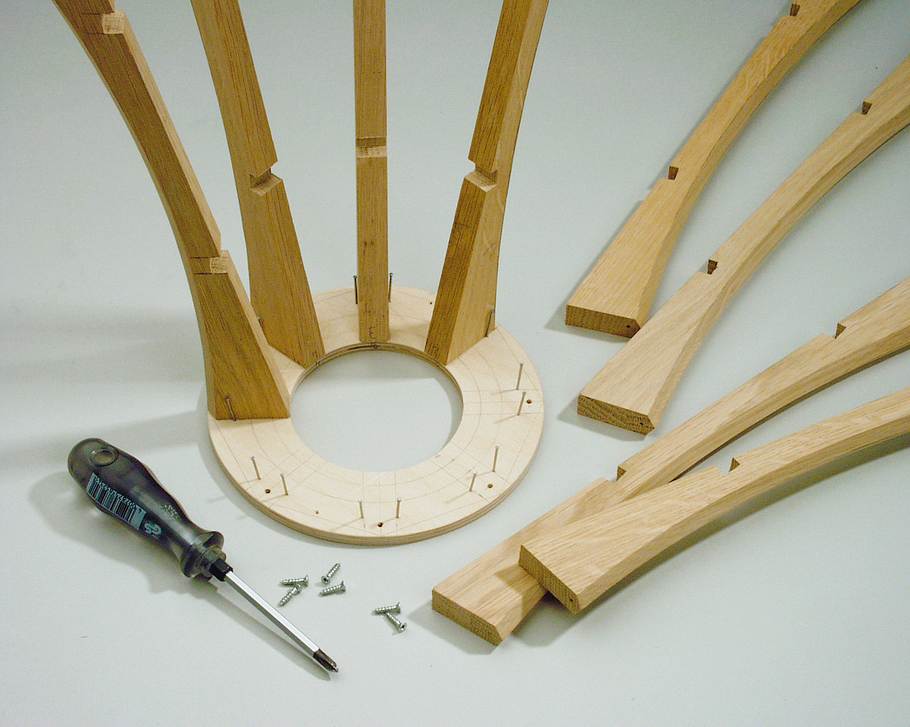

Markieren Sie für die spätere Montage der Dachplatte die Strebenpositionen mit Nägelchen .

Fachwerk-Windmühle bauen

Windmühle selber bauen

Gleich nach dem Einleimen und Festklammern der Stre­ben die Dachplatte aufleimen und möglichst außen verschrauben.

Windmühle selber bauen

Windmühle selber bauen

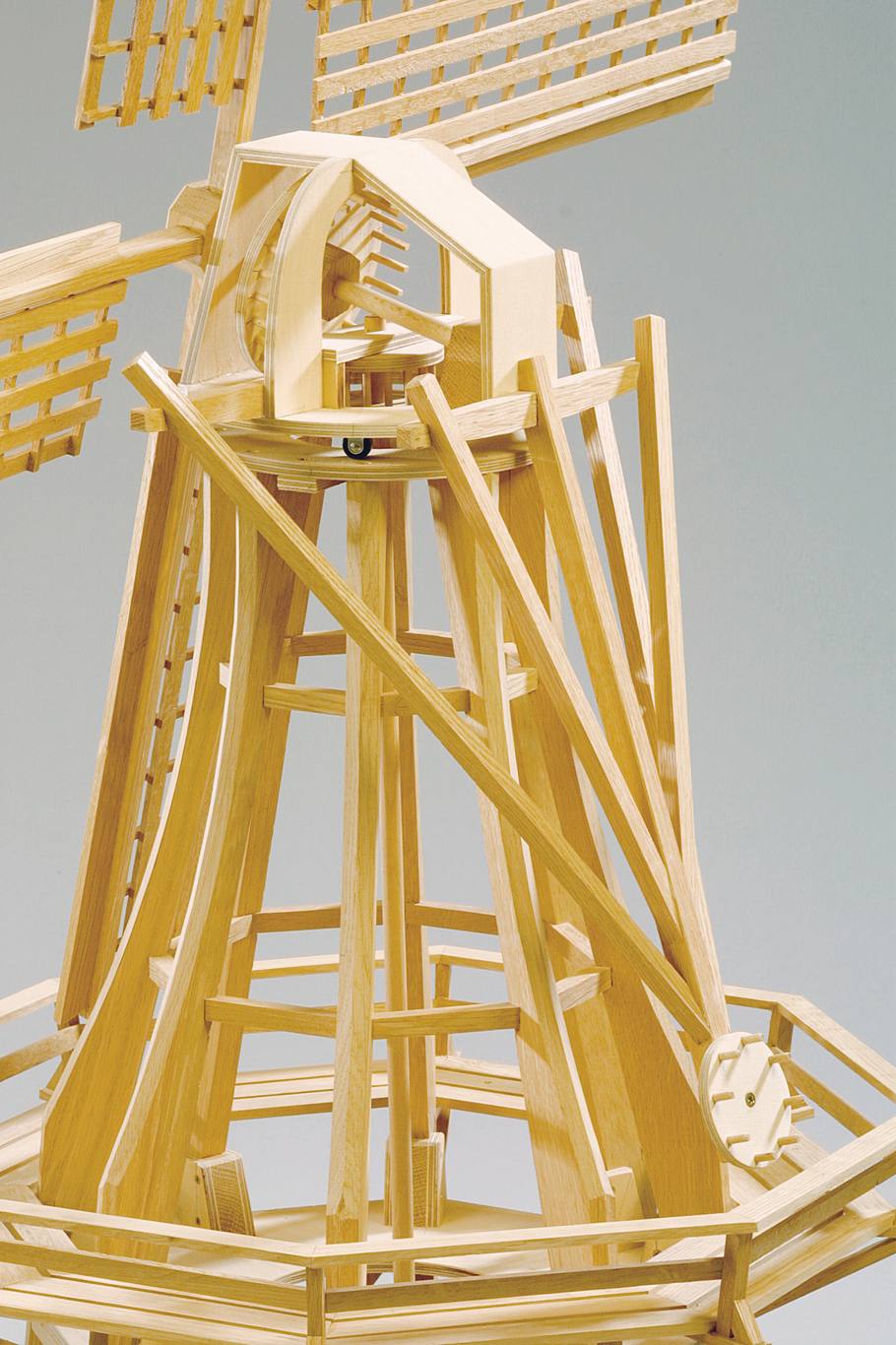

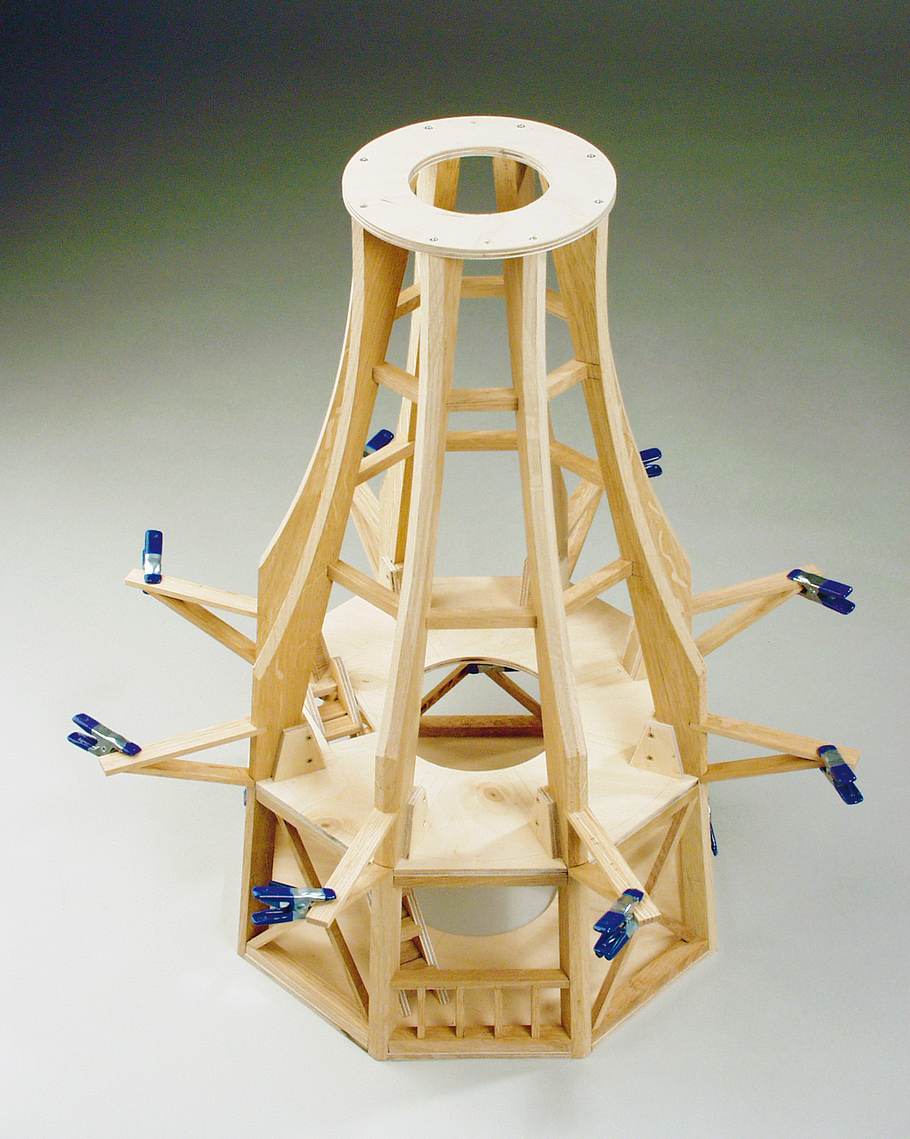

Dann leimen Sie die Ausleger und Diagonalstützen an die Streben.

Windmühle selber bauen

Windmühle selber bauen

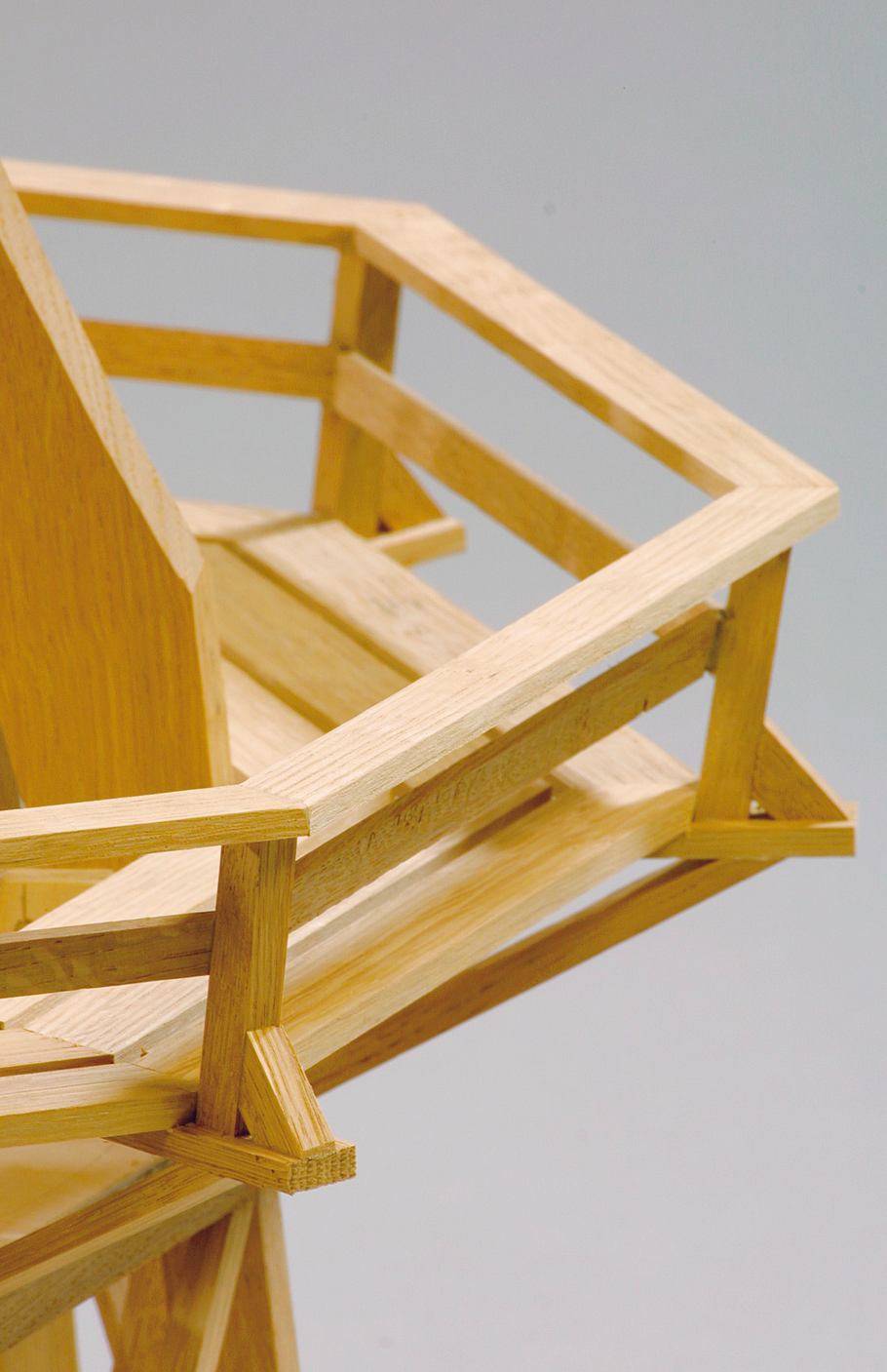

Nun folgen die Beplankung der Balustrade und die Montage des Geländers mit Leim.

Windmühle selber bauen

Windmühle selber bauen

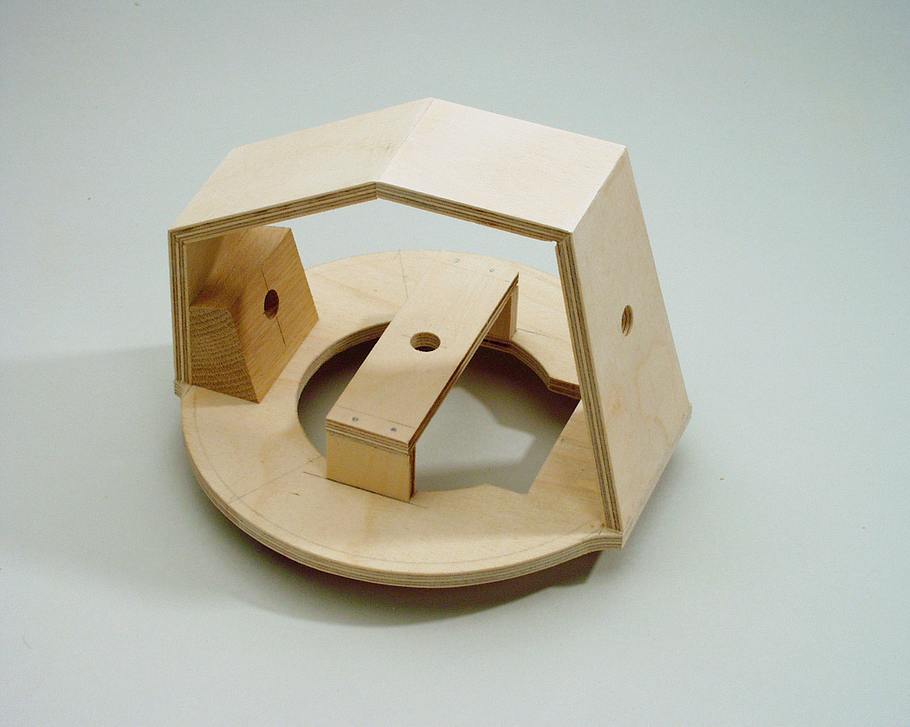

Die vier Plättchen, die den Mühlenkopf formen, auf Gehrung schneiden und verleimen.

Windmühle selber bauen

Windmühle selber bauen

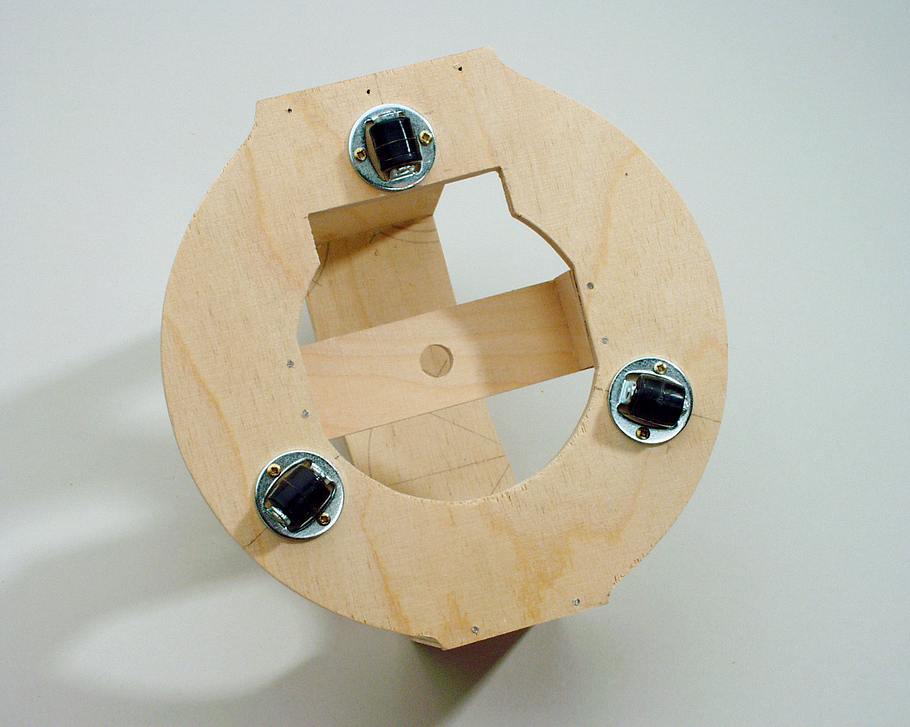

Nageln und leimen Sie diese und das Achslager auf die Platte. Schubladenrollen einlassen.

Windmühle selber bauen

Windmühle selber bauen

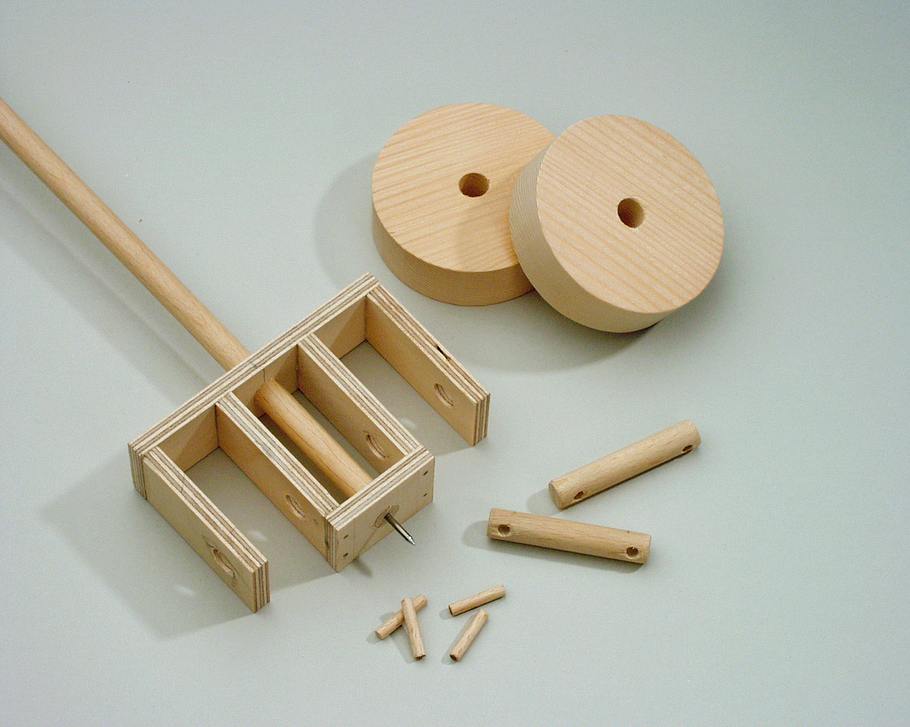

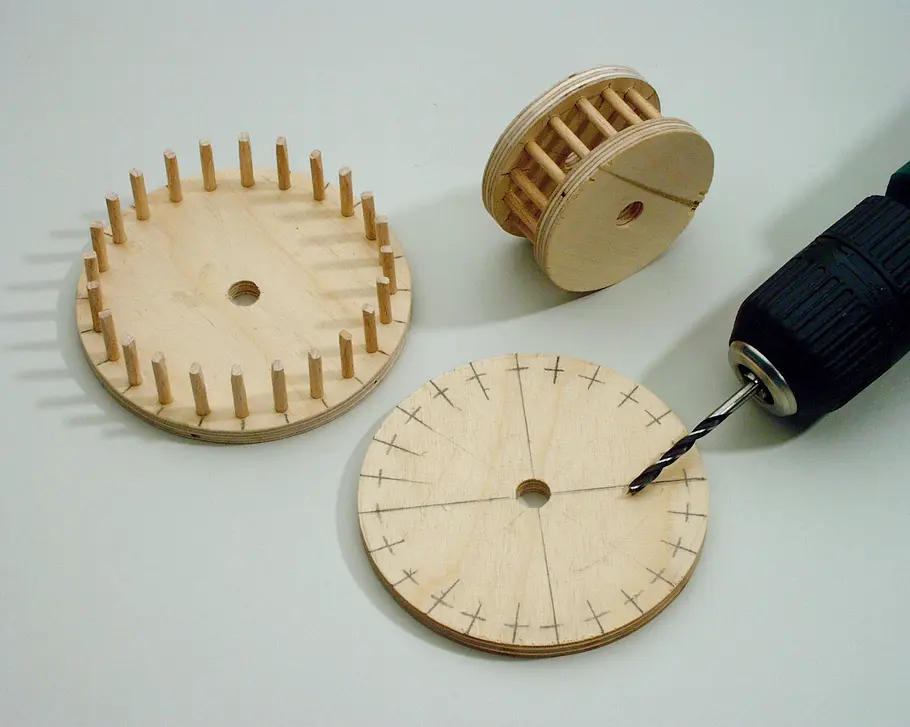

Löcher in die Zahnscheibe bohren, Stifte ein­lei­men und oben so anschrägen, dass sie später beim Drehen in den Zahnkranz greifen, ohne zu haken.

Windmühle selber bauen

Windmühle selber bauen

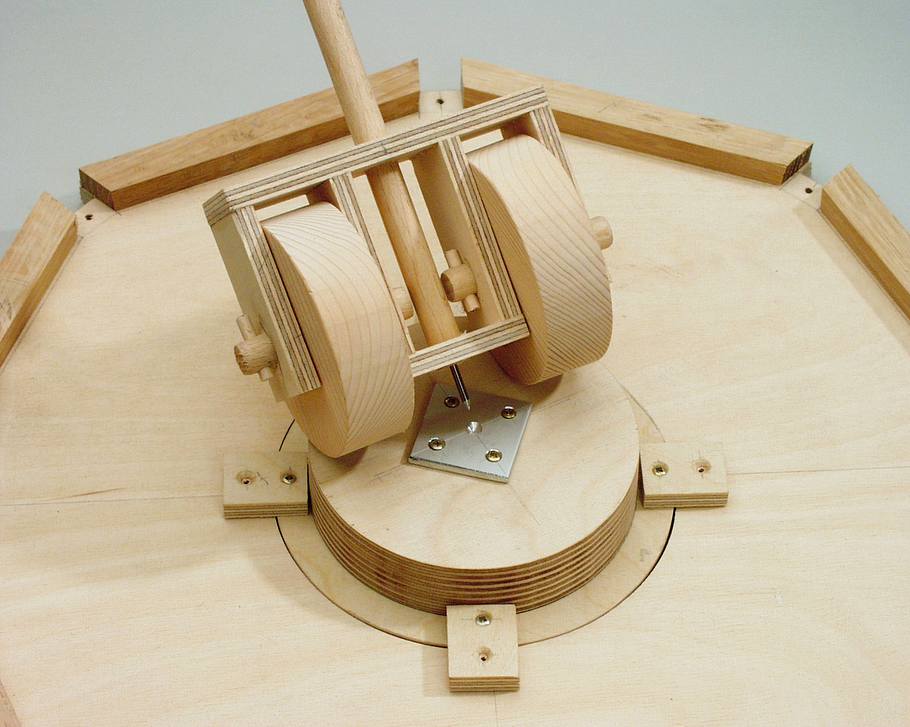

Die Platten des Mühlsteinlagers mit Leim und Nä­geln montieren. Welle unten vorbohren und einen Nagel einschlagen. Kopf abknipsen und spitz feilen.

Windmühle selber bauen

Windmühle selber bauen

Befestigen Sie die Achsen mit Splinten aus 4-mm-Dübelstange zwischen den Lagerseitenteilen. Die Wellenspitze steht in der Körnung des Alu-Plättchens.

Windmühle selber bauen

Windmühle selber bauen

Der Lagersteg der Welle muss ganz genau sitzen, damit die reibungslose Drehung gewährleistet ist. Er ist bloß verschraubt, damit er sich lösen lässt.

Windmühle selber bauen

Windmühle selber bauen

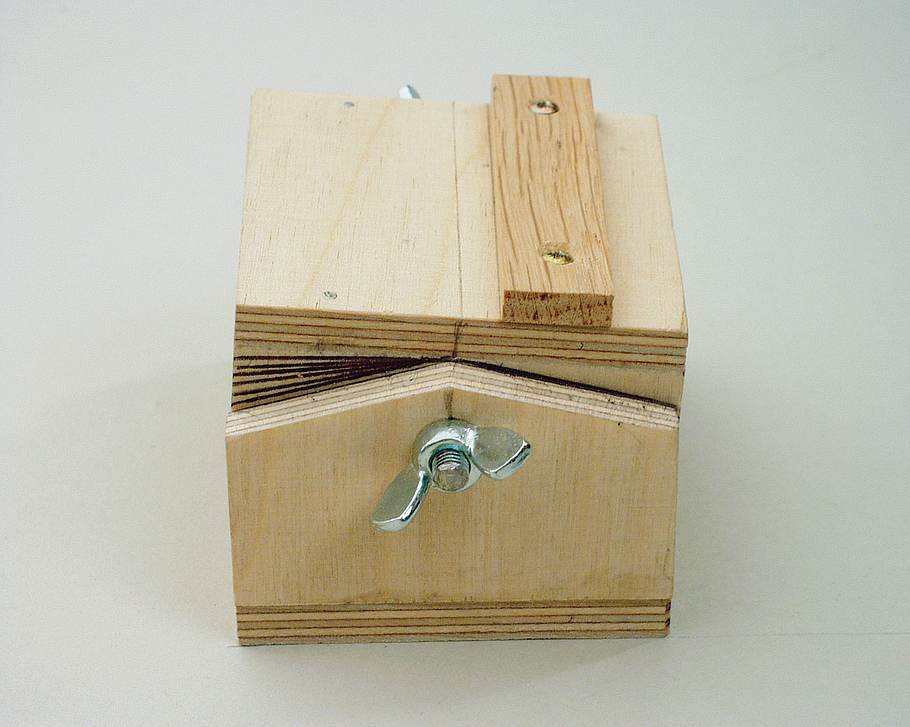

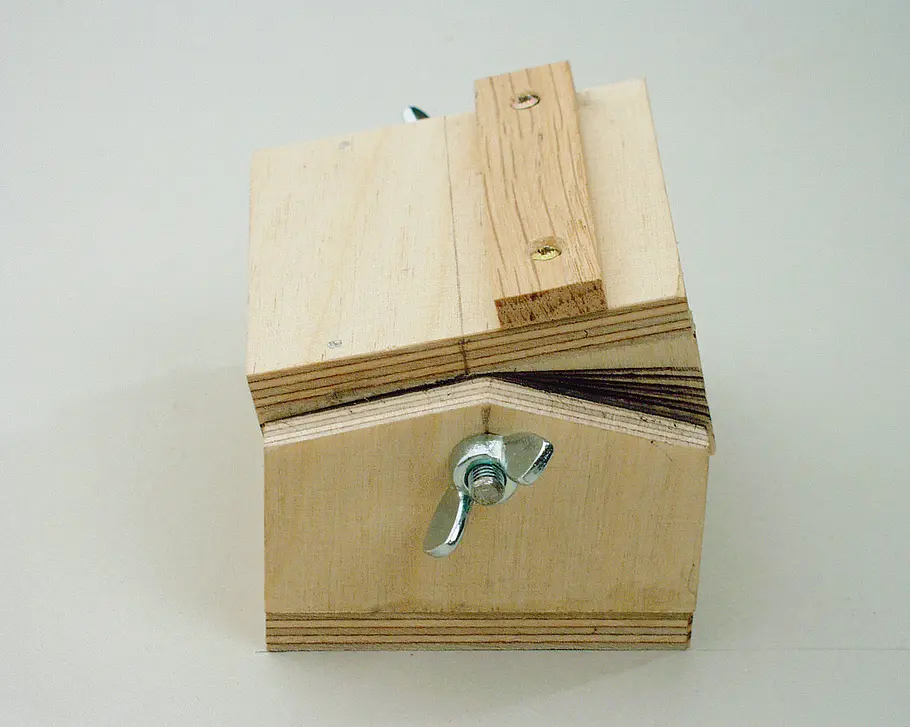

Bevor’s mit den Flügeln losgeht, bauen Sie die Bohrlehre nach den Details auf unserem Bauplan. Sie sorgt für den richtigen Schwung der Flügel.

Windmühle selber bauen

Windmühle selber bauen

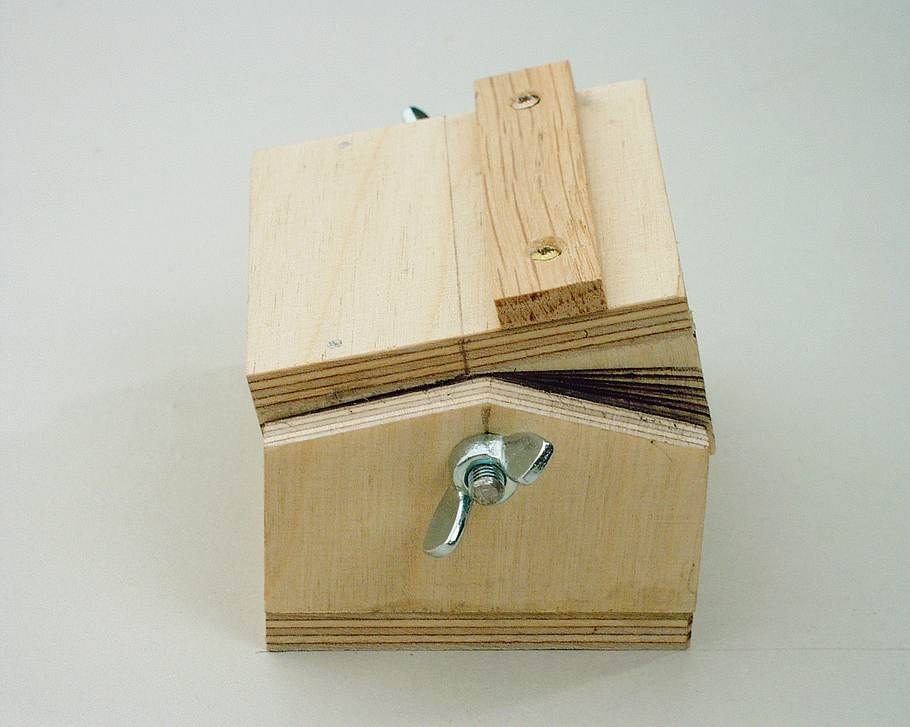

Die Kippplatte mit der Anschlagleiste wird bei jeder Bohrung in den Flügelträger um einen Teilstrich weitergestellt, sodass jedes Loch einen anderen Winkel hat.

Windmühle selber bauen

Windmühle selber bauen

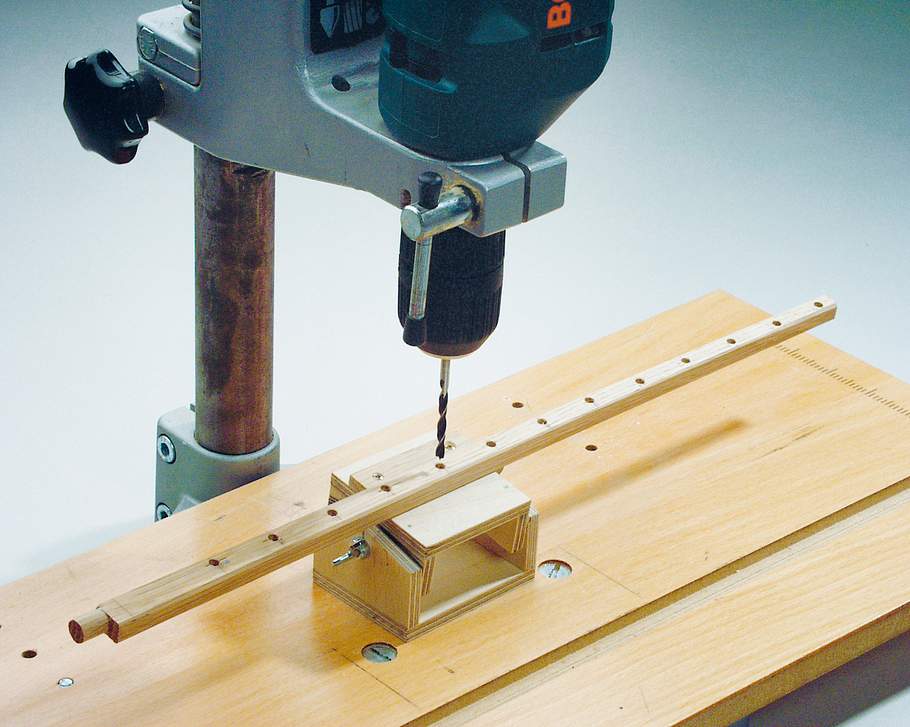

Die Löcher auf dem Träger markieren, den Träger auf der Lehre unter dem Bohrer positionieren und das Loch 5 mm tief einbohren.

Windmühle selber bauen

Windmühle selber bauen

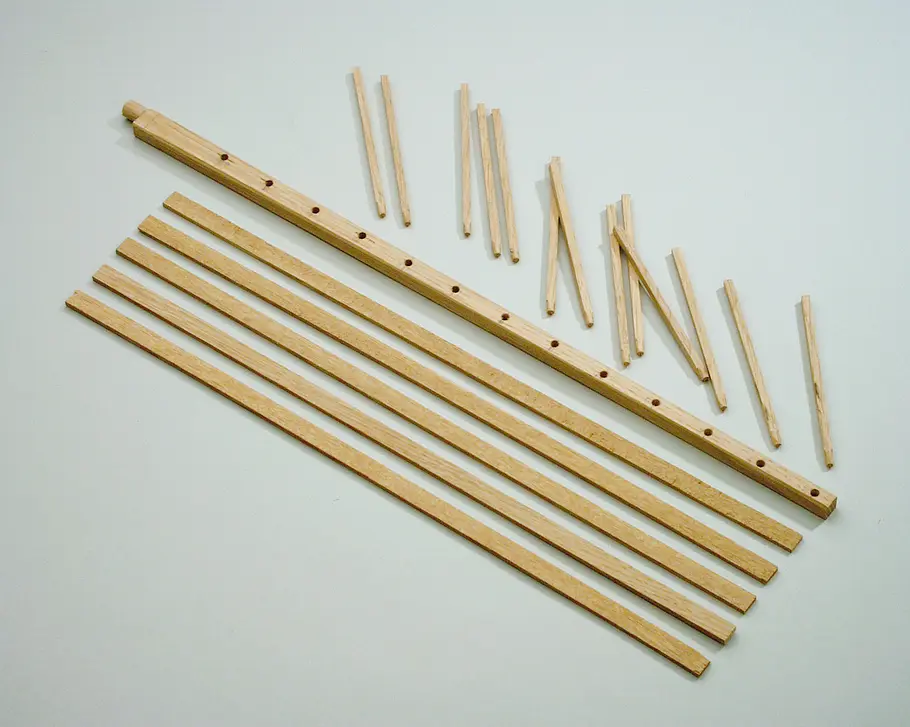

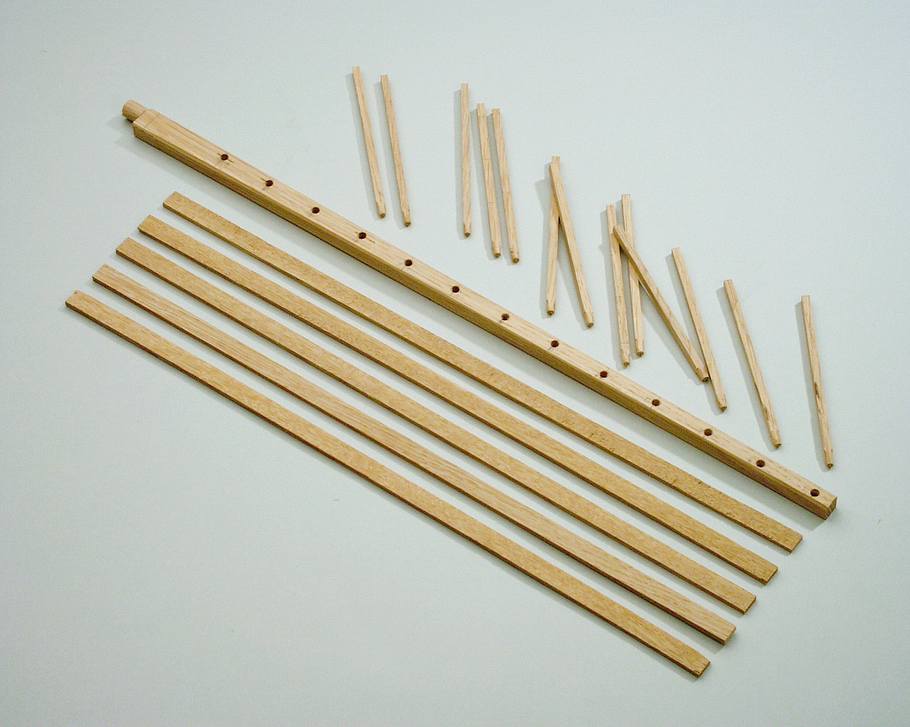

Kappen Sie die Ecken der Flügelquerleis­ten ganz leicht mit dem Bleistiftanspitzer, damit sie in die Löcher des Flügelträgers passen. Leimen Sie sie fest.

Windmühle selber bauen

Windmühle selber bauen

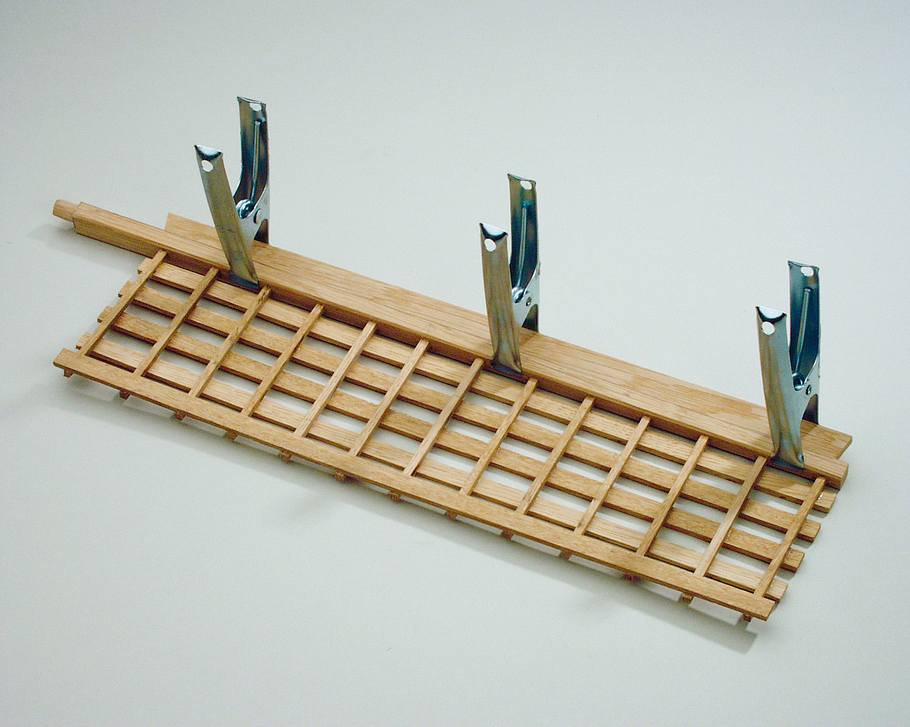

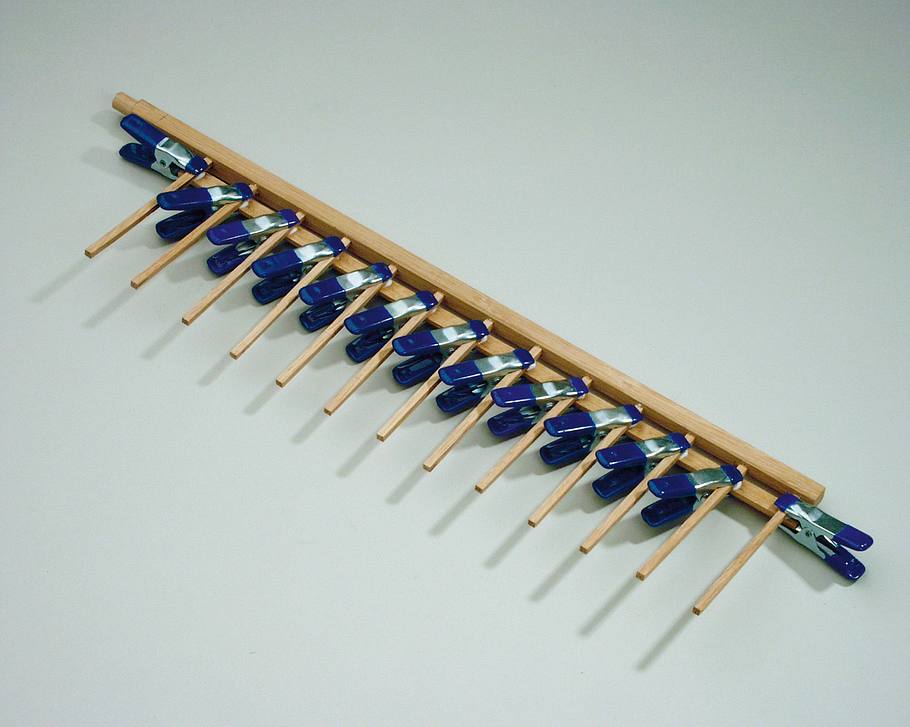

Leimen Sie die erste Flügel-Längsleiste an die Querleisten. Mit Klammern sorgfältig pressen.

Windmühle selber bauen

Windmühle selber bauen

Erst nach dem Trocknen die jeweils nächste Längsleiste festleimen; zuletzt die Windleiste.

Windmühle selber bauen

Windmühle selber bauen

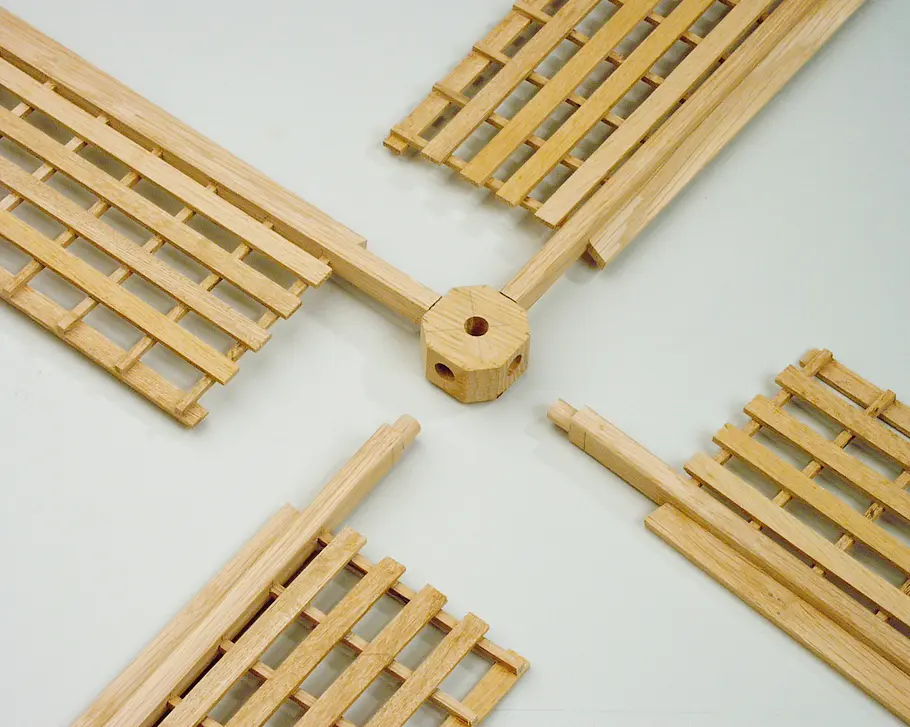

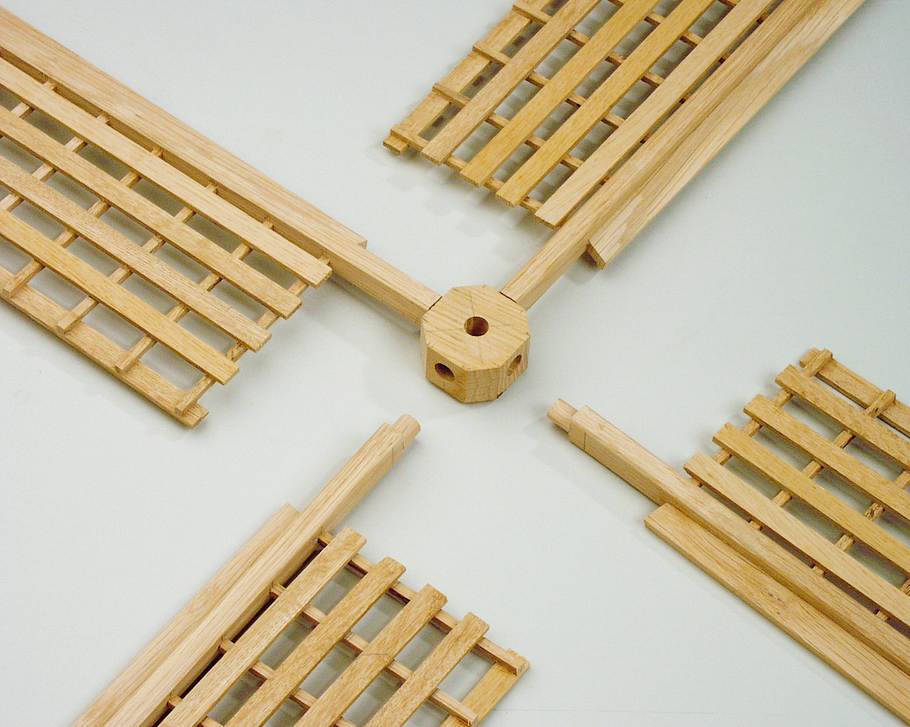

Verleimen Sie die ausgeklinkten und mit der Feile gerundeten Flügelträger im Flügellager.

Windmühle selber bauen

Windmühle selber bauen

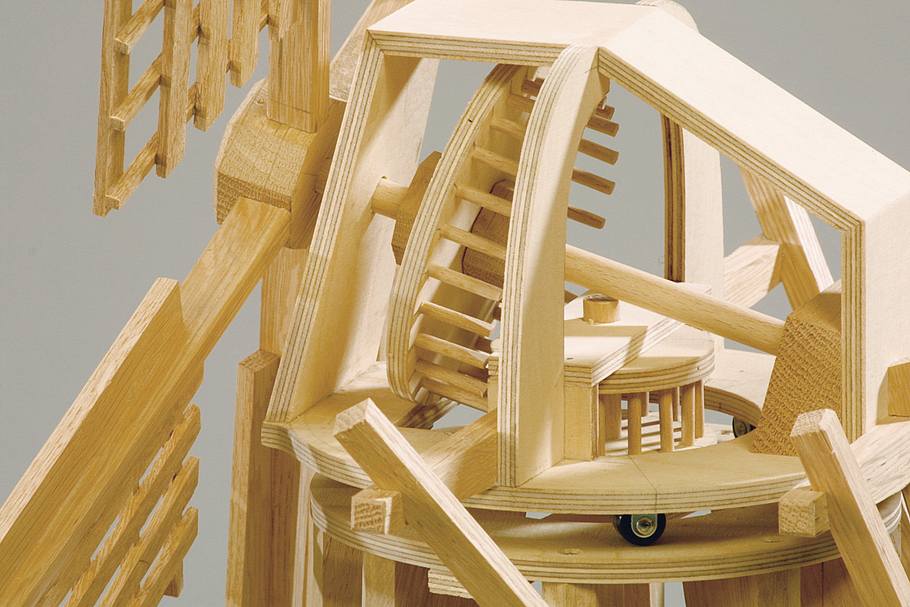

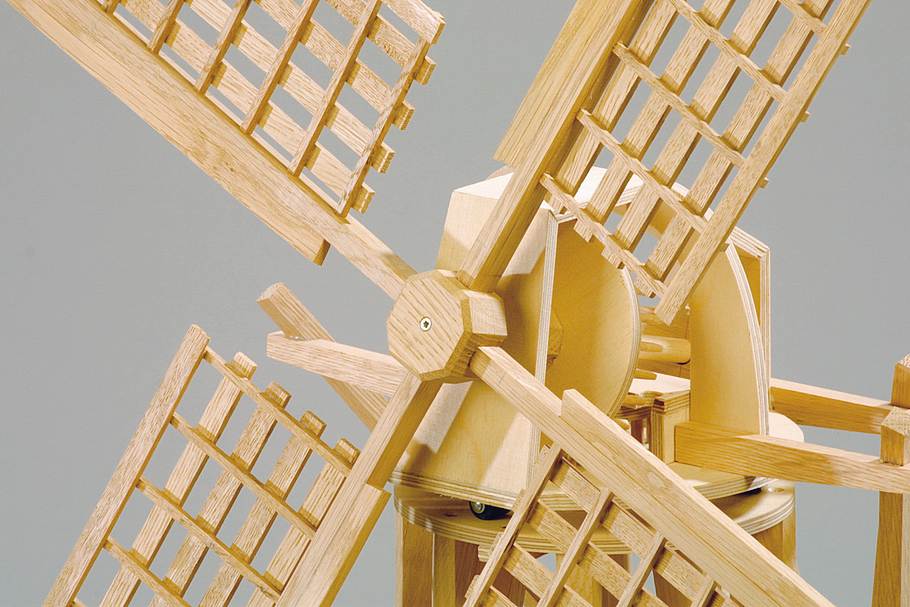

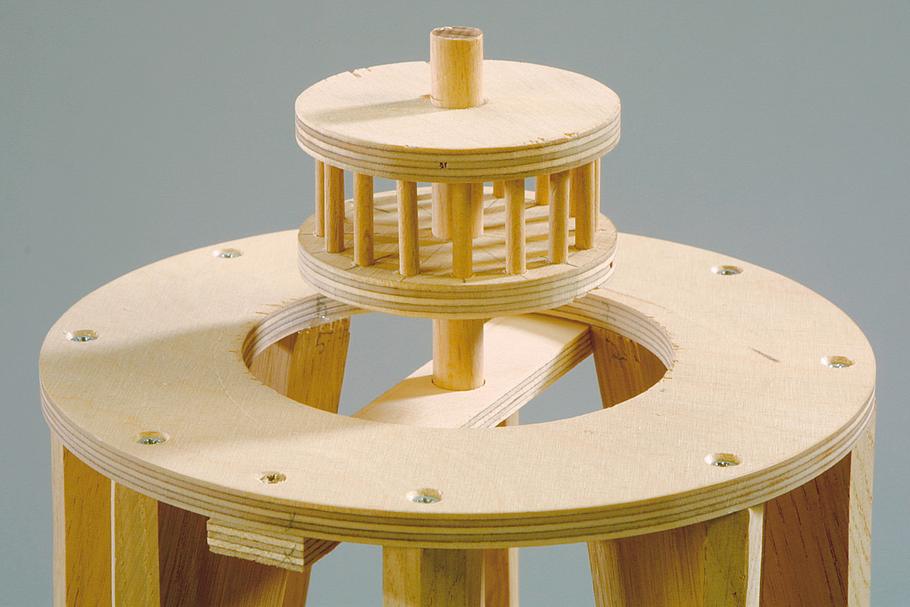

Zahnscheibe und La­gerklötze ‚auffädeln’.

Windmühle aufbauen

Windmühle selber bauen

Zum Ent­koppeln im Lager hinten 12 mm Spiel lassen damit die Flügelwelle, die zusätzlich mit dem Lager verschraubt wird, vorziehbar ist.

Windmühle selber bauen

Windmühle selber bauen

Der Leisten des Auslegers liegen vorn und hinten auf zwei Trägern auf.

Windmühle bauen

Windmühle selber bauen

Praxistipp: Machen Sie vor der Endgültigen Montage einen Funktionstest, damit das Flügelrad auch schön rund läuft!

Bauplan bestellen: Windmühle bauen

Windmühle selber bauen

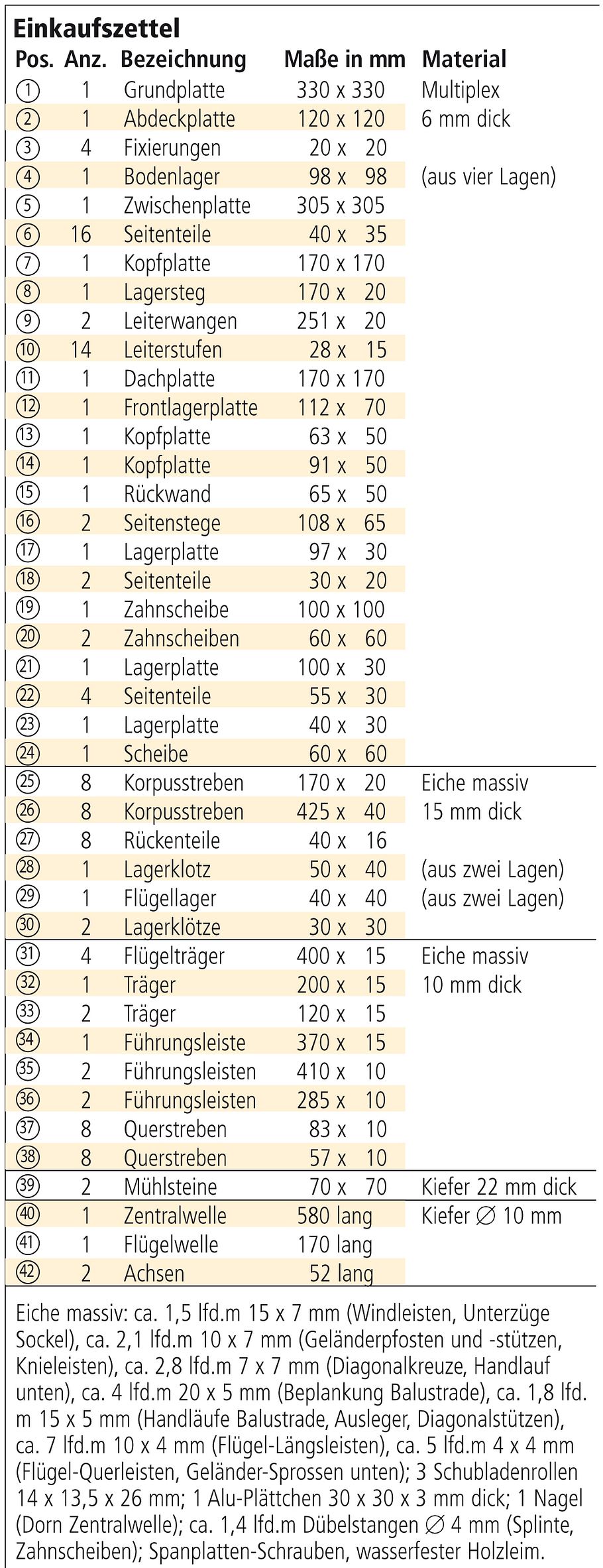

Für die Fachwerk-Windmühle brauchen Sie viele kleine Einzelteile: Wir haben sie übersichtlich in dieser Materialliste zusammengefasst.

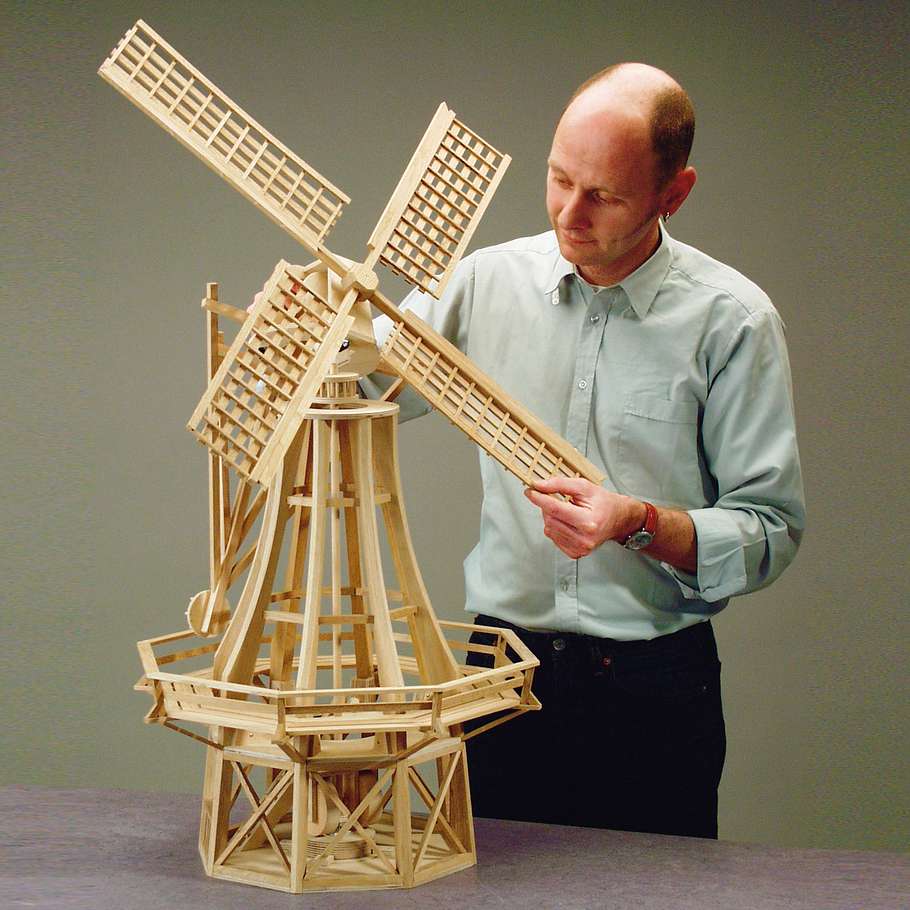

Unsere Windmühle gewährt spannende Einblicke ins Innere, in dem sich bei entsprechender Brise ein originalgetreues Mahlwerk dreht. Wie Sie diese Windmühle selber bauen? Unser Bauplan (03/2001, Bauplan leider vergriffen) und diese Anleitung zeigen Schritt für Schritt, wie Sie eine Windmühle selber bauen.

Auch auf Balkon oder Terrasse könnte unsere Windmühle dank bescheidener Maße diesmal ein Plätzchen finden. Der optische Reiz der Windmühle liegt im technischen Detail: Das Flügelrad unserer Windmühle treibt über eine Zahnscheibenkonstruktion in der offenen Haube die Zentralwelle an. Diese ist mit einem Dorn auf einem gekörnten Aluminium-Plättchen gelagert und treibt zwei Mühlsteine an. Vorlage war die klassische Holland-Mühle mit beweg­licher Mühlenhaube, die über einen Ausleger an der Rückseite gegenüber dem Windrad mittels einer Kurbel in den Wind gedreht werden konnte. Bei uns deutet der Ausleger diesen Mechanismus nur an, da sich die Haube unseres Windmühlen-Modells auf drei Schubladenrollen ganz leicht von selbst in den Wind dreht.

Natürlich ist eine derart offene Konstruktion der Windmühle anfällig für Witterungseinflüsse. Da­her haben wir als Baumaterial überwiegend Eiche-Leisten und Multiplex gewählt. Der verwendete Leim oder Kleber sollte wasserfest (D4) sein, und für den Holzschutz sollten Sie unbedingt zu einer Holzschutzlasur greifen.

Video: Windmühle selber bauen

Das folgende Video zeigt, wie Sie eine Windmühle selber bauen:
