Vatertags-Geschenk

Fahrradsatteltaschen aus Holz selber bauen

Aus selbst ist der Mann 5/2023

Jedes Jahr ziehen am Vatertag Väter mit einem Bollerwagen um die Häuser. Doch warum muss es immer ein Bollerwagen sein? Wir haben uns ein Vatertags-Geschenk überlegt, welches fast genauso viel Stauraum bietet.

(1/34)
JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Fahrradsatteltaschen aus Holz selber bauen

Lebenswert: Mit dem Fahrrad zum Picknick ins Grüne – das hat nicht nur am Vatertag seinen Reiz ...

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

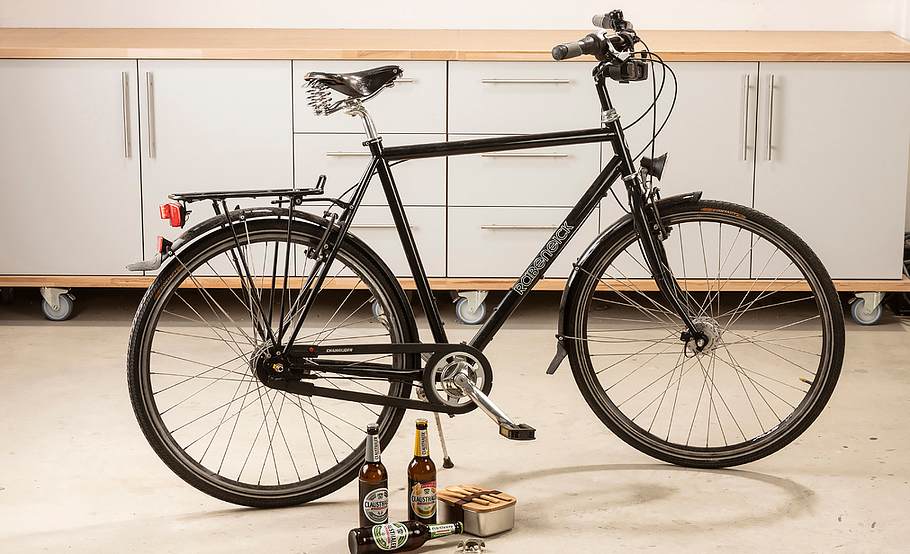

Ein Herrenrad mit Stange ist für die Rahmenbox nötig. Überlegen Sie von Beginn an, welches Gepäck Sie unterbringen möchten. Ihr Fahrrad ist im reinen Wortsinn maßgebend!

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

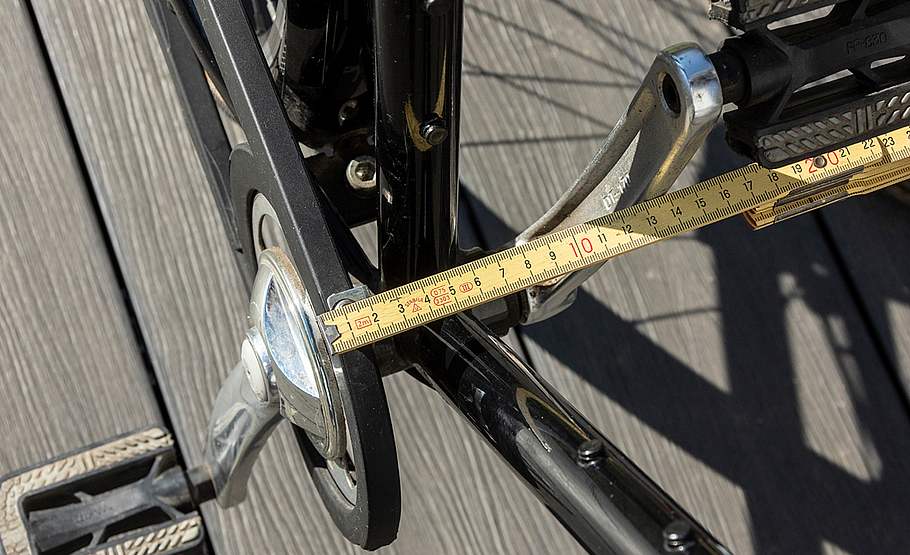

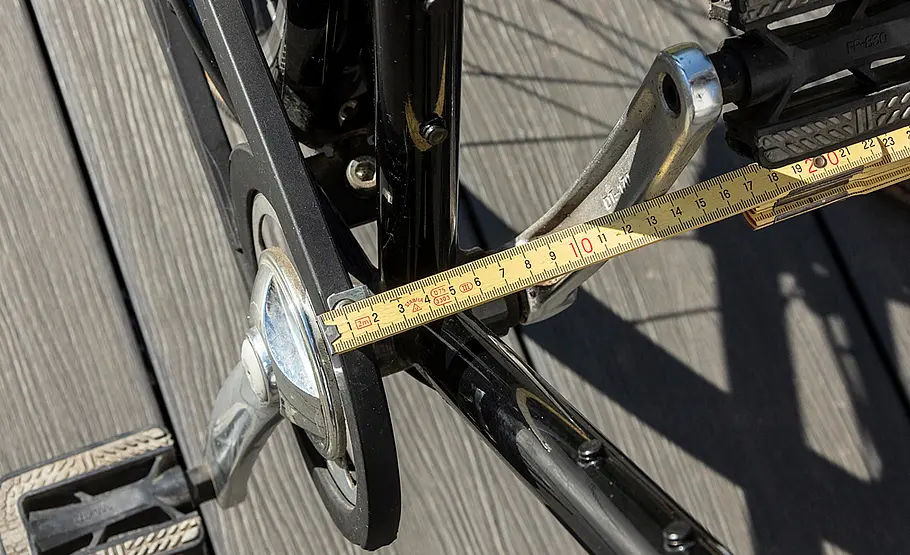

Die Stärke der Rahmenbox wird durch die Tretkurbeln begrenzt. Lassen Sie auf jeder Seite rund einen Zentimeter Luft.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

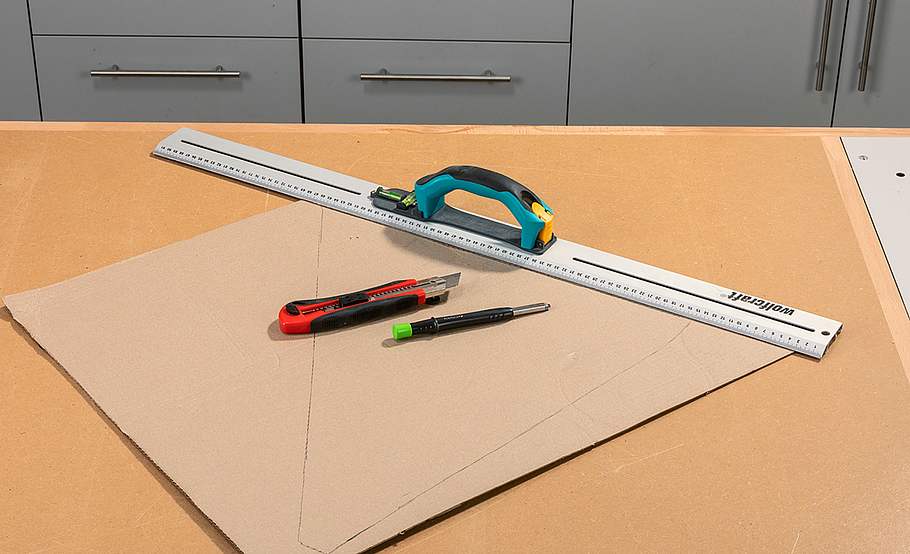

Zeichnen Sie auf einen stabilen Karton die Geometrie des Rahmen-„Dreiecks“ auf, das hier in Wirklichkeit ein Fünfeck ist.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

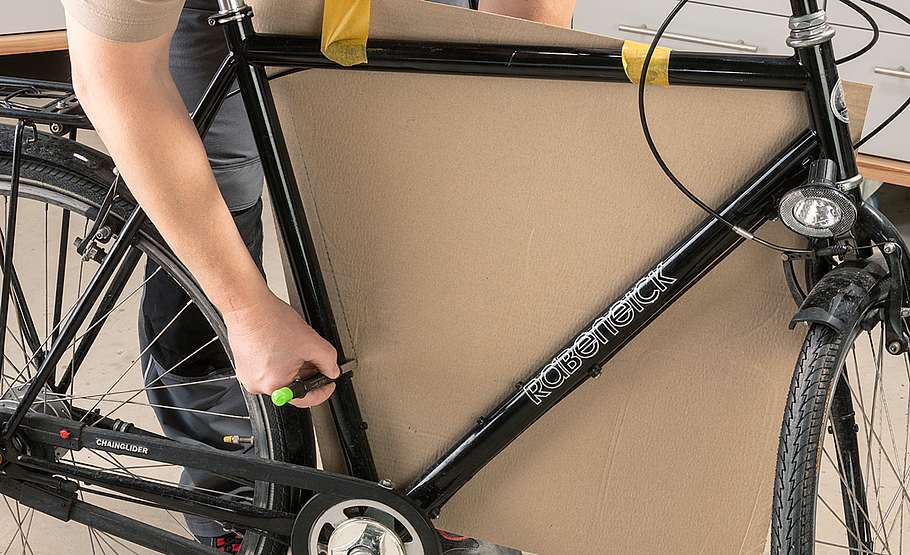

Schneiden Sie die Pappschablone sauber aus und prüfen, ob sie sich mit etwas Luft in den Rahmen einlegen lässt. Wenn dies ...

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

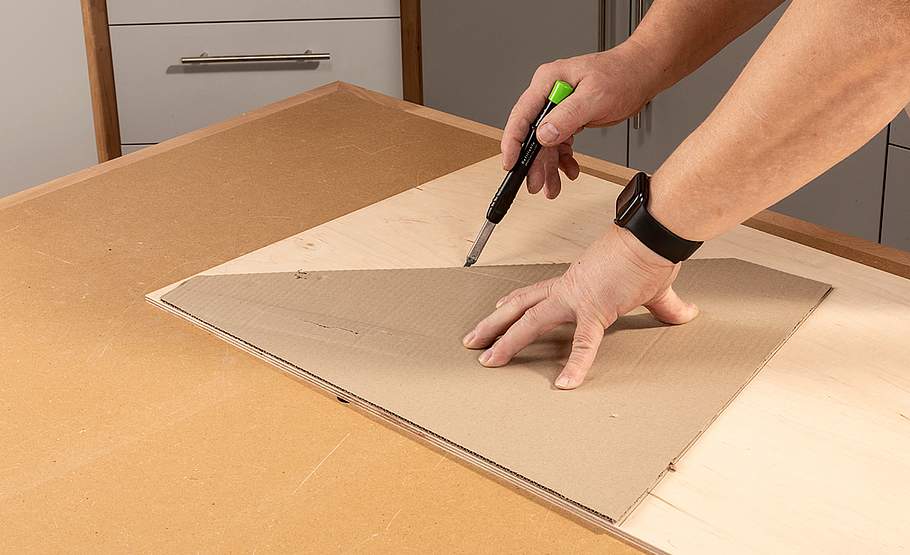

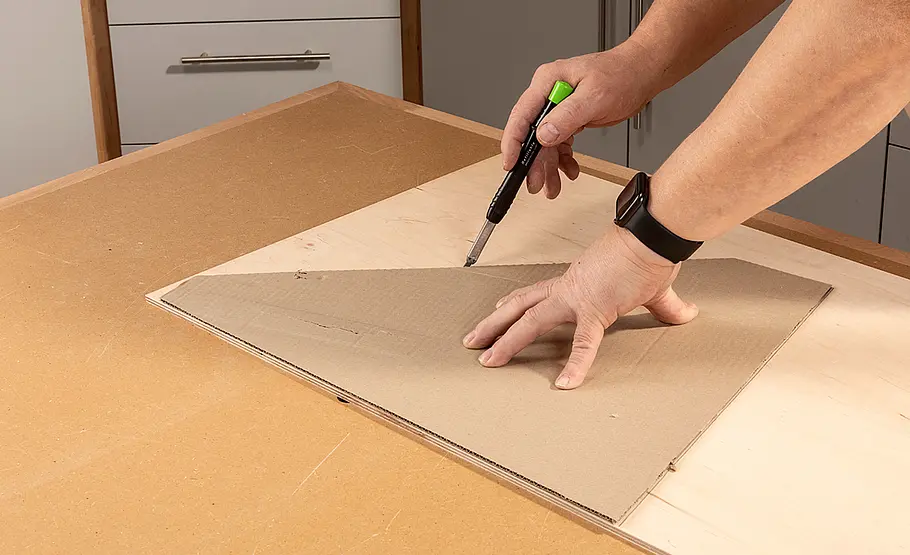

... der Fall ist (Schrauben und Bowdenzüge beachten!), übertragen Sie die Kontur zweimal auf 6,5 mm starkes Birkensperrholz.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

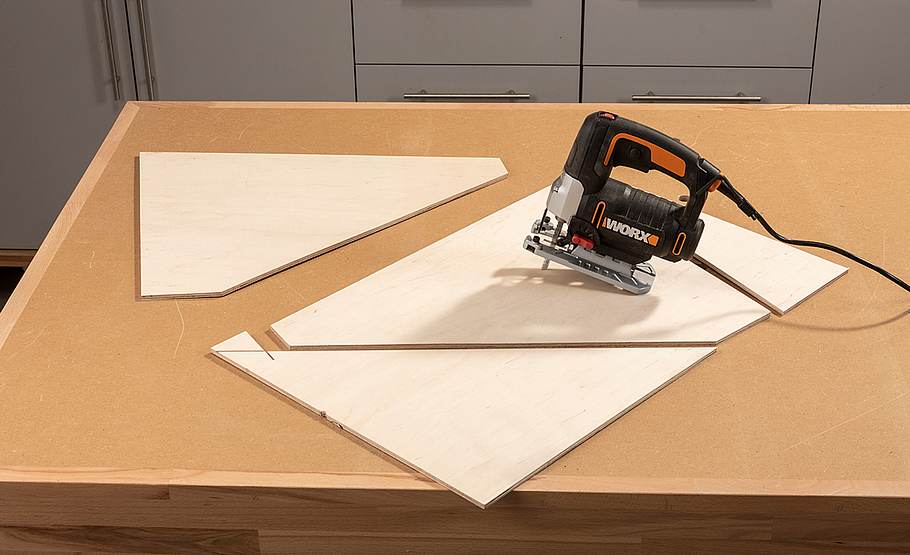

Schneiden Sie die Platten sorgfältig aus. Um Ausriss zu vermeiden, ritzen Sie die Kontur besser mit dem Cuttermesser vor.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

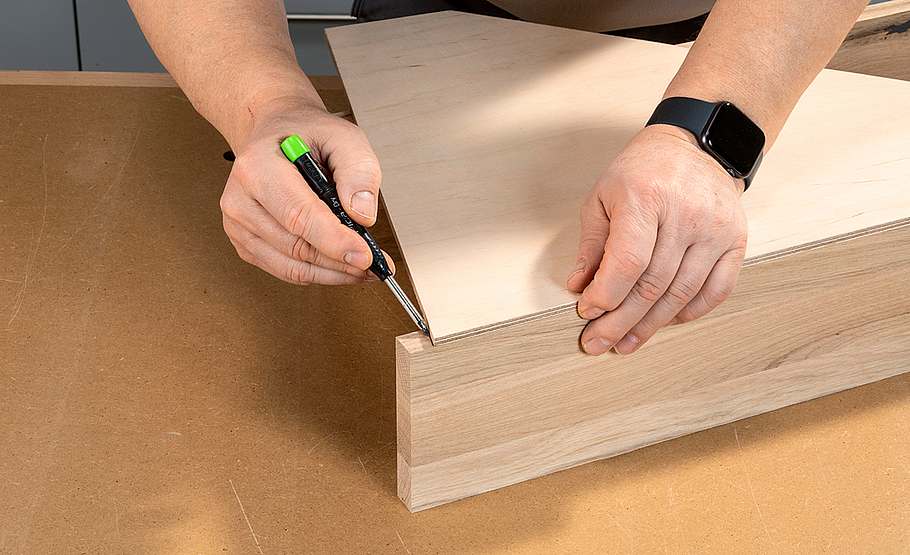

Die Flanken haben wir aus Eiche-Leimholz-Streifen hergestellt. Mithilfe der Sperrholzplatten die Anschlusswinkel anzeichnen.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

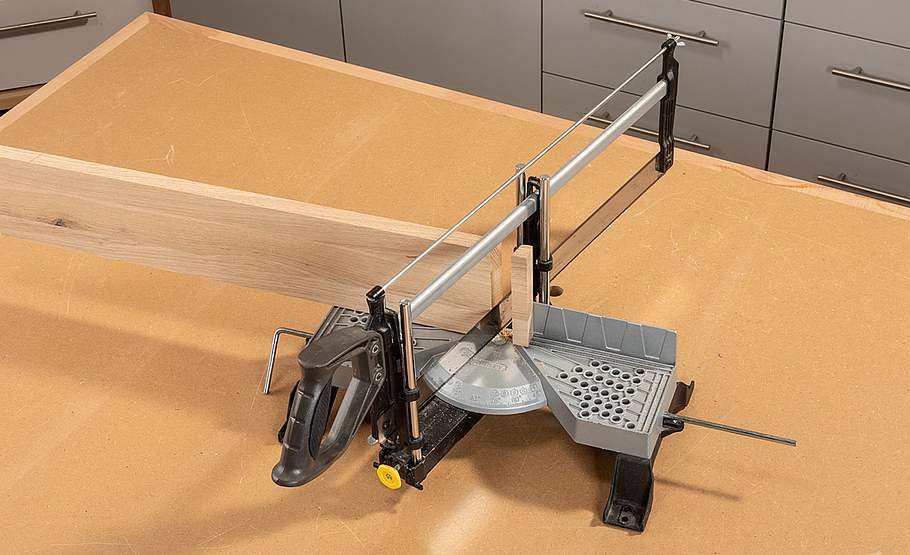

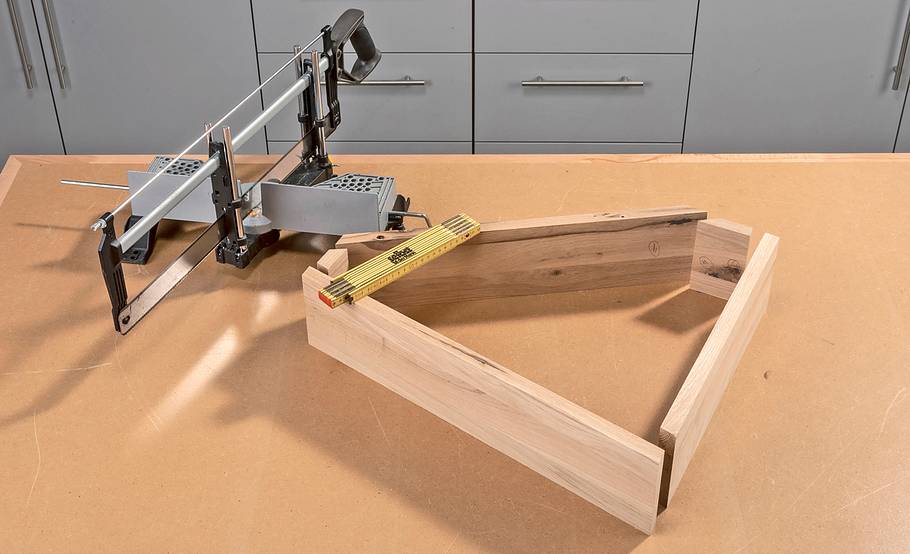

Stellen Sie die erforderlichen Winkel an der Präzisions-Gehrungssäge ein und schneiden anschließend die Hölzer zu.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

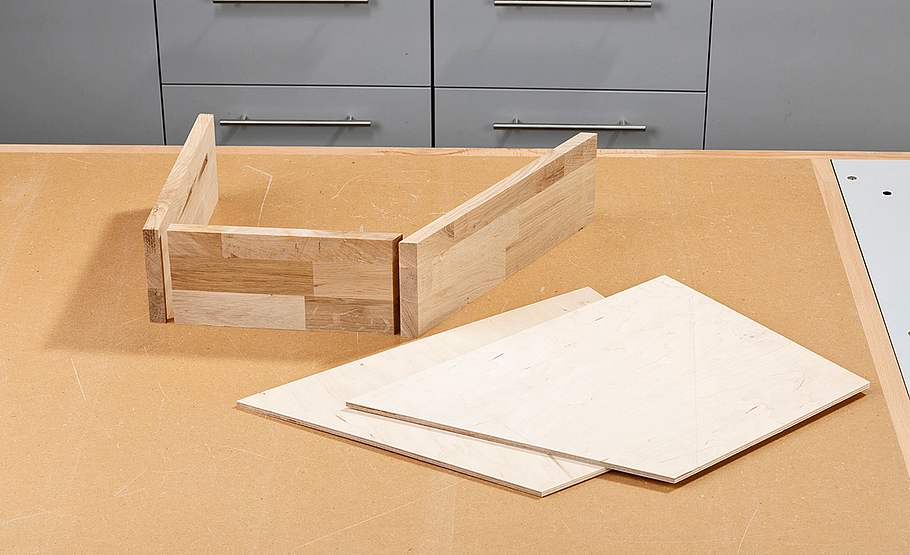

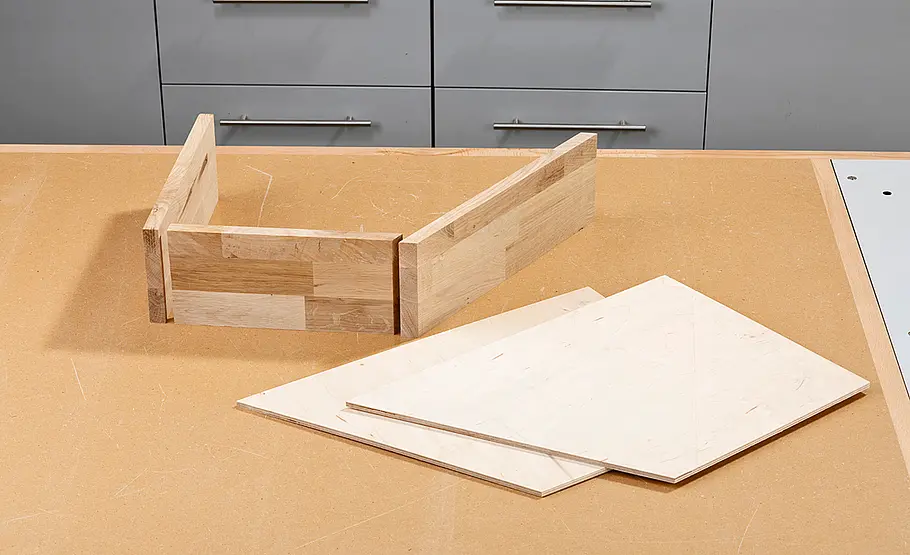

So sehen die einzelnen Bauteile aus. Beachten Sie immer die zur Verfügung stehende Gesamtbreite. Der Rahmen wird später asymmetrisch aufgetrennt! Zur finalen Breite kommt das Sperrholz hinzu, der Sägeschnitt wird jedoch abgezogen!

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

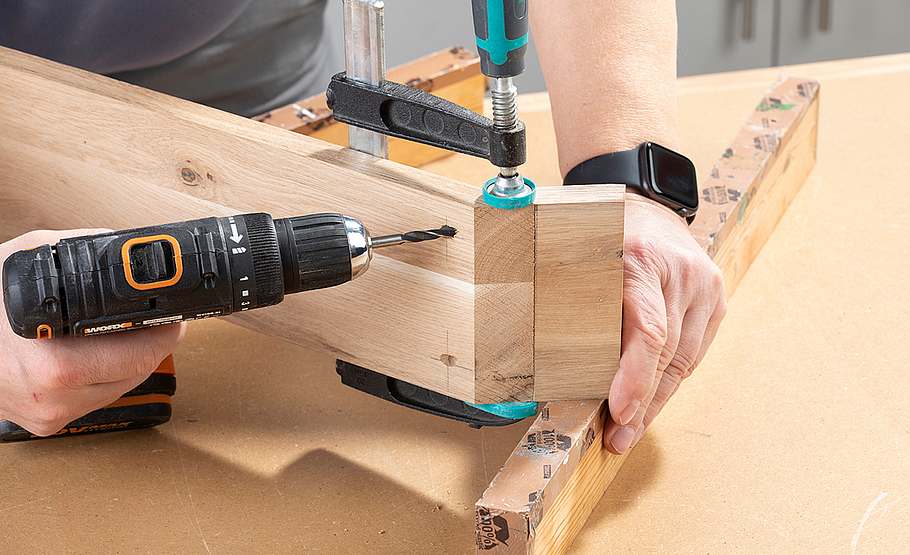

Führen Sie die Rahmenbauteile an einem Anschlag zusammen. Dann bohren Sie die Löcher für die Dübelstangen.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

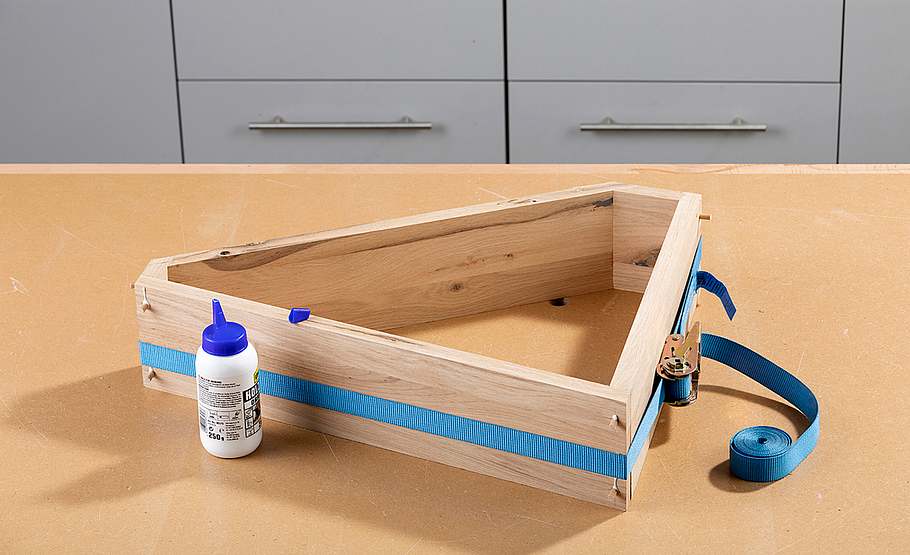

Leim angeben, die Bauteile nacheinander zusammensetzen und die Dübelstangen einsetzen. Dann mit einem Gurt verspannen.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

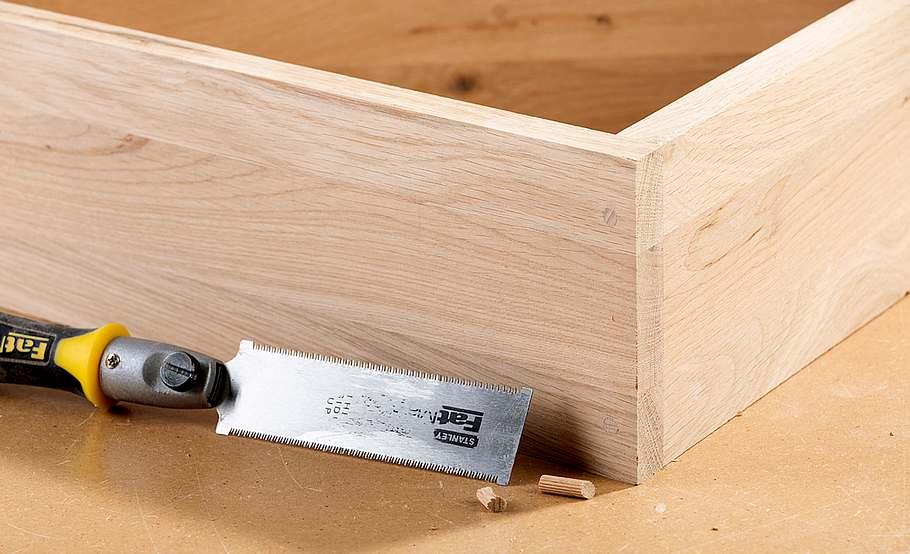

Die vorstehenden Dübelstangen nach dem Abbinden bündig abschneiden.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

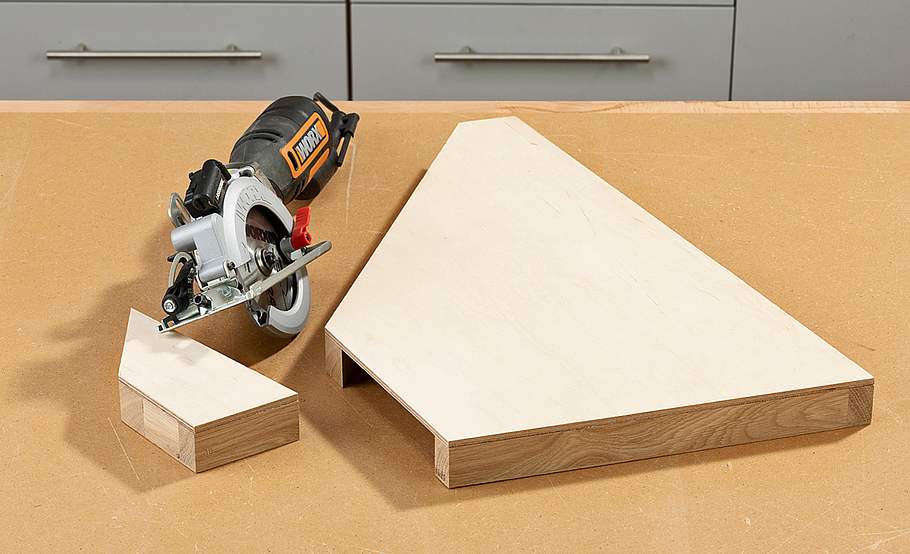

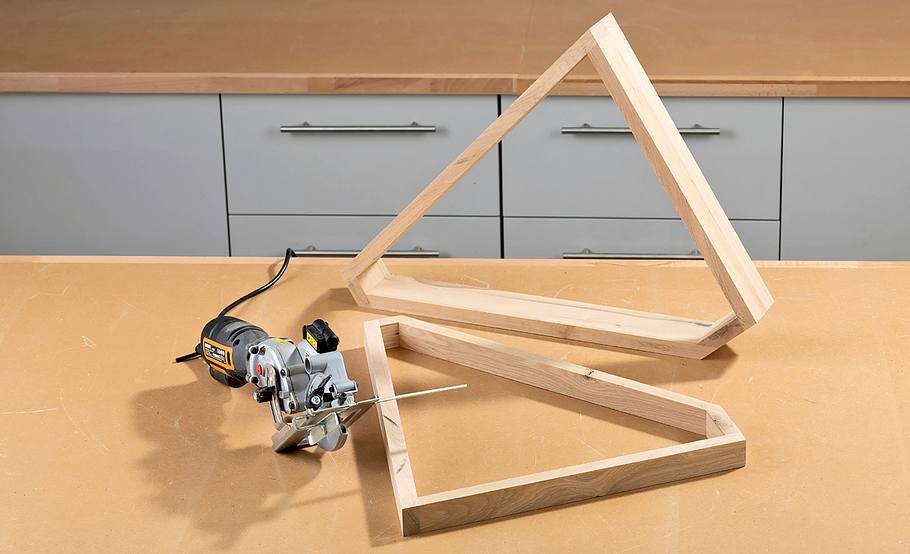

Beim Aufschneiden mit einer kleinen Handkreissäge und dem Parallelanschlag sorgfältig vorgehen. Bedenken Sie, dass nur der ...

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

... breite Teil am Rahmen befestigt wird, der schmale ist eine Klappe! Die Kiste muss dennoch später mittig im Rahmen liegen!

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

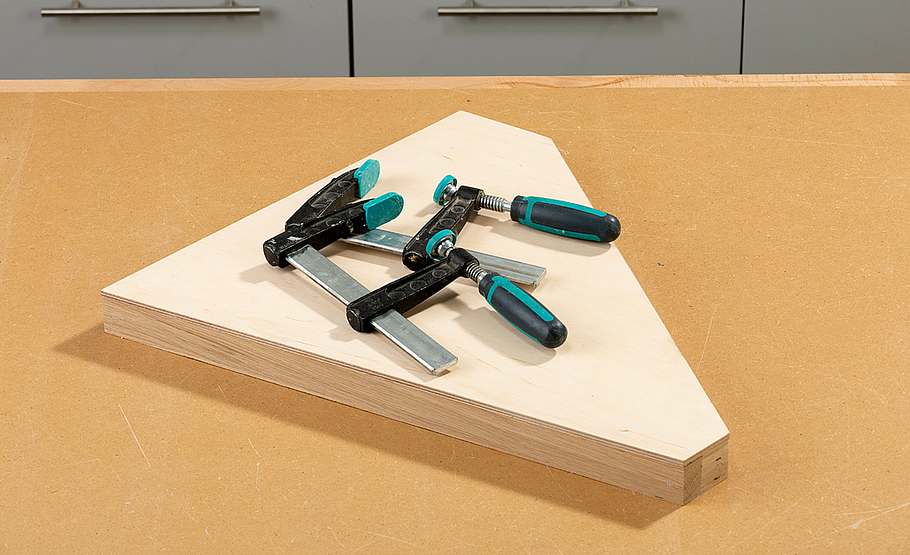

Leimen Sie das Sperrholz auf den Klappen- Teil. Dann trennen Sie den unteren Teil der Klappe ab.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

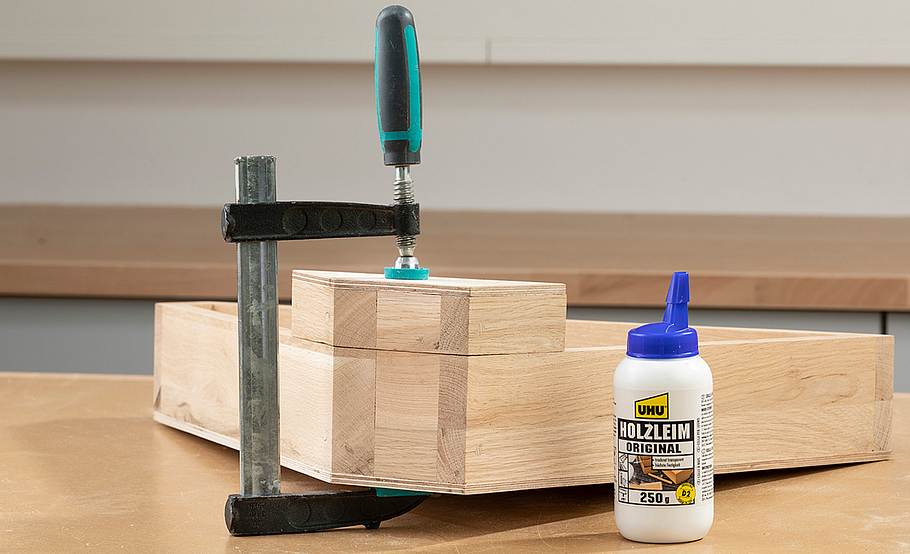

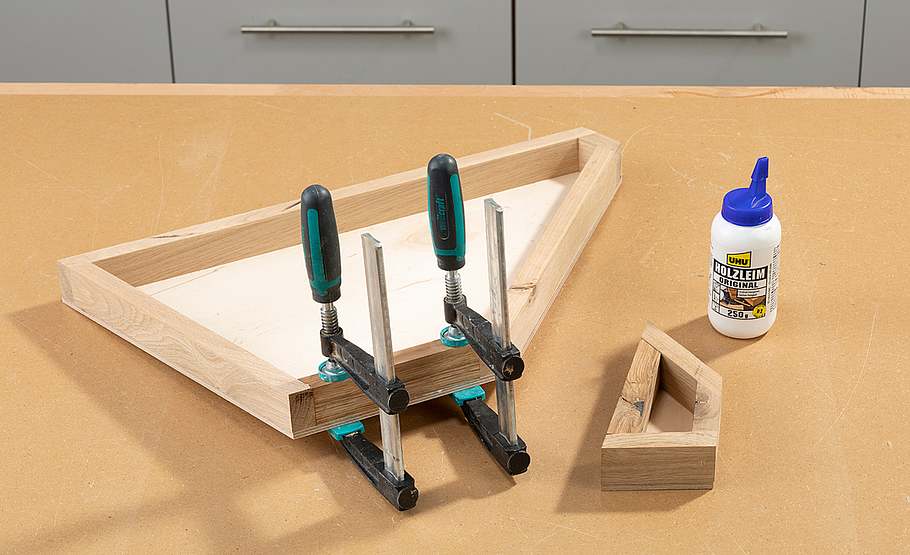

In beide Teile wird nun ein Füllholz eingepasst und eingeleimt, damit die Rahmen wieder geschlossen sind.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

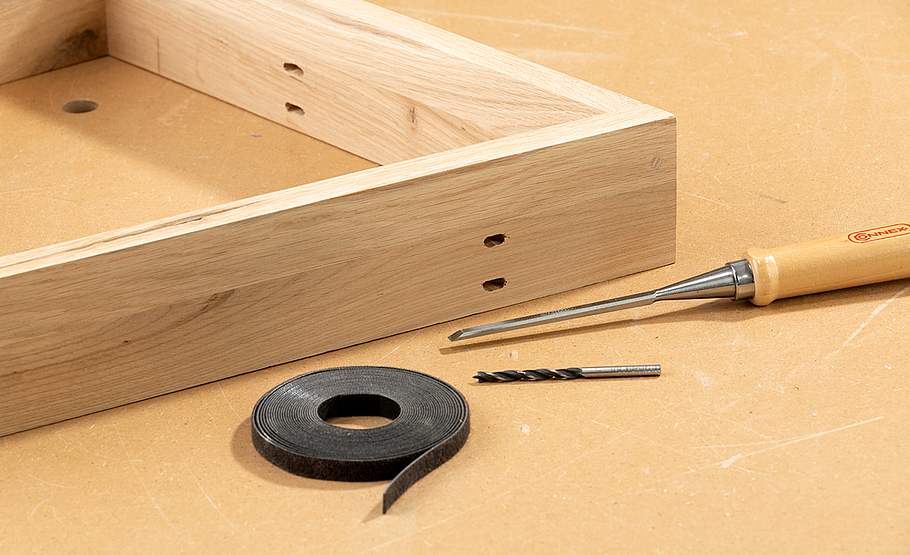

Nun geht es an den breiten Rahmen: Hier müssen Sie rundum außermittig die Schlitze für das Klettband bohren und stemmen.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

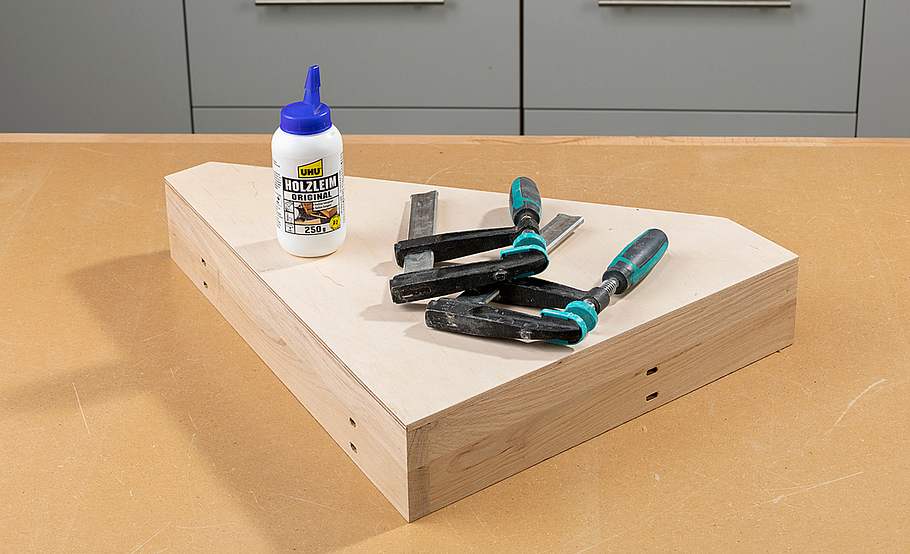

Danach können Sie auch auf diesen Rahmen die Sperrholzplatte leimen.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

Nach dem Abbinden wird der abgetrennte untere Teil des Deckels bündig auf den breiten Rahmenkasten geleimt.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

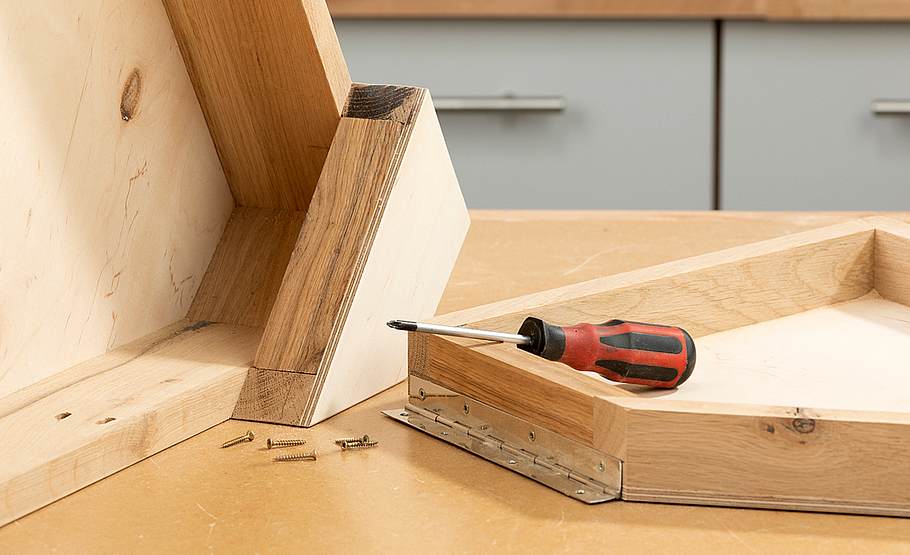

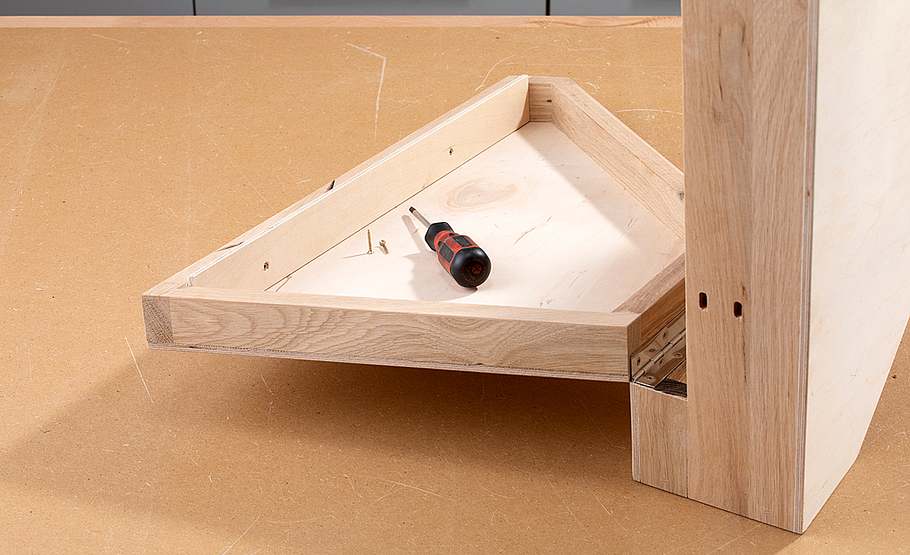

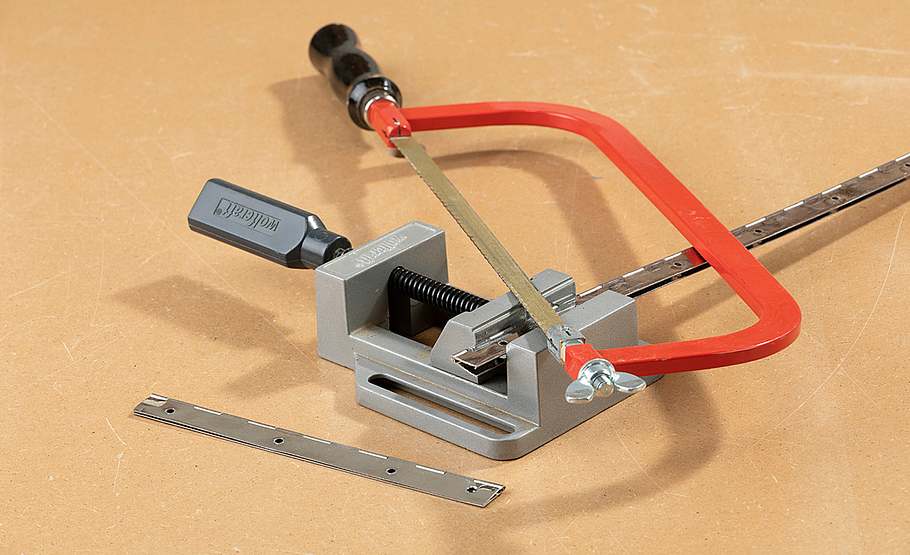

Die Klappe selbst wird mit Klavierband angeschlagen. Schneiden Sie ein entsprechend breites Stück Stangenscharnier ab.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

Anschließend das Scharnier anschrauben. Es sollte exakt das beim Zuschnitt weggefallene Material überbrücken.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

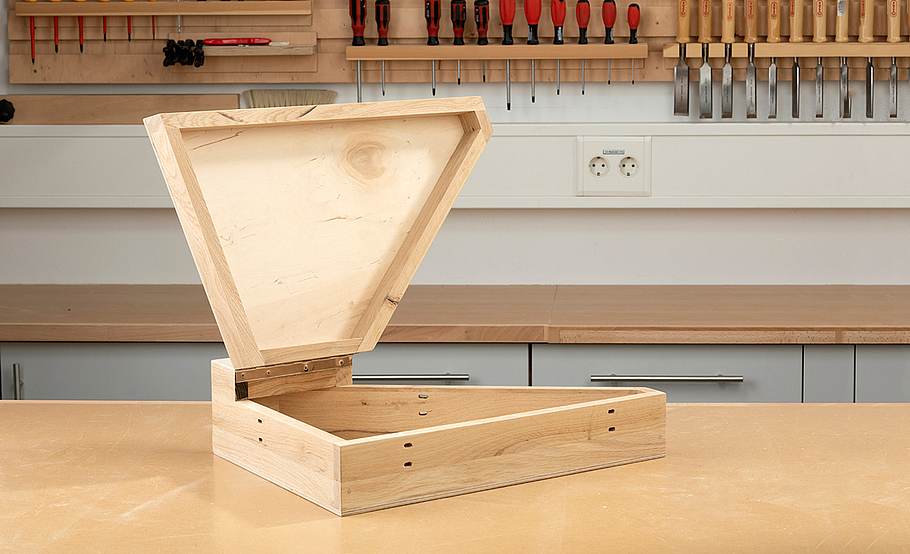

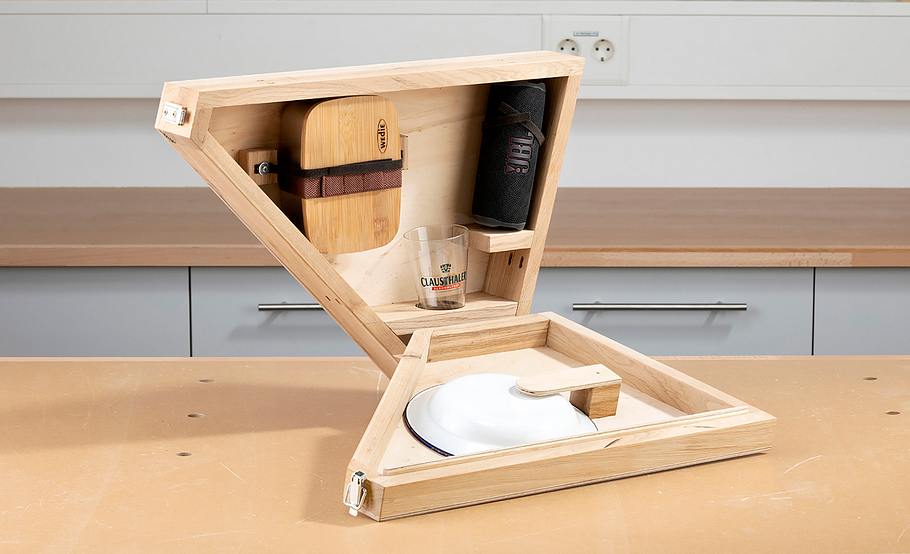

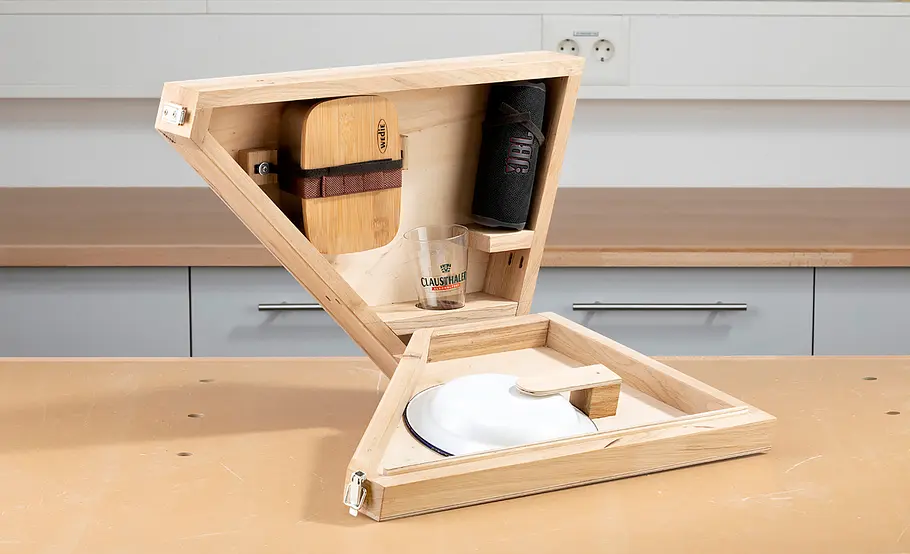

So sieht die Rahmenkiste nun aus. Der Deckel lässt sich gut öffnen. Es fehlt noch der Sperrholz-Verschlussstreifen, der oben eingepasst wird. Verschlossen wird die Box mit einem Mini-Kistenverschluss vor dem Lenkrohr.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

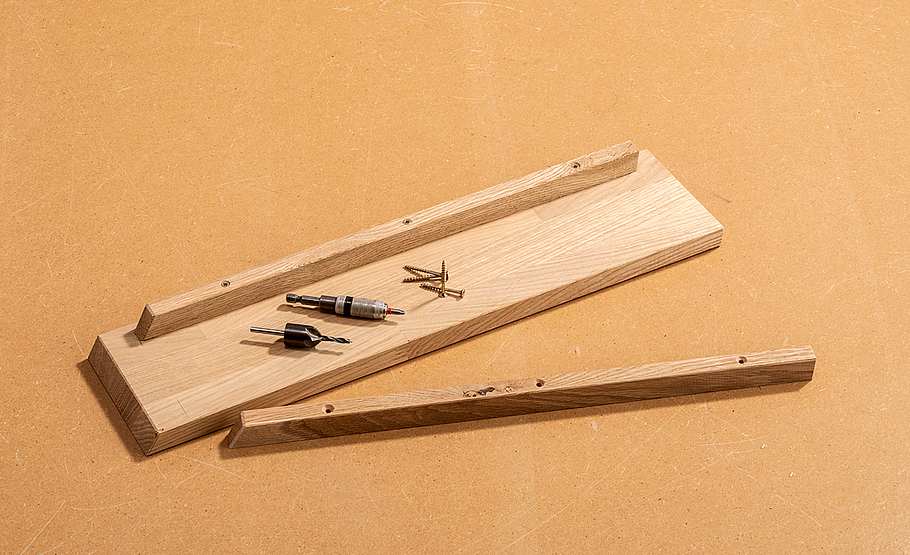

Schrauben Sie den Sperrholzstreifen oben gegen den Deckelrahmen. Die Oberkante des Sperrholzstreifens schräg anschleifen.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

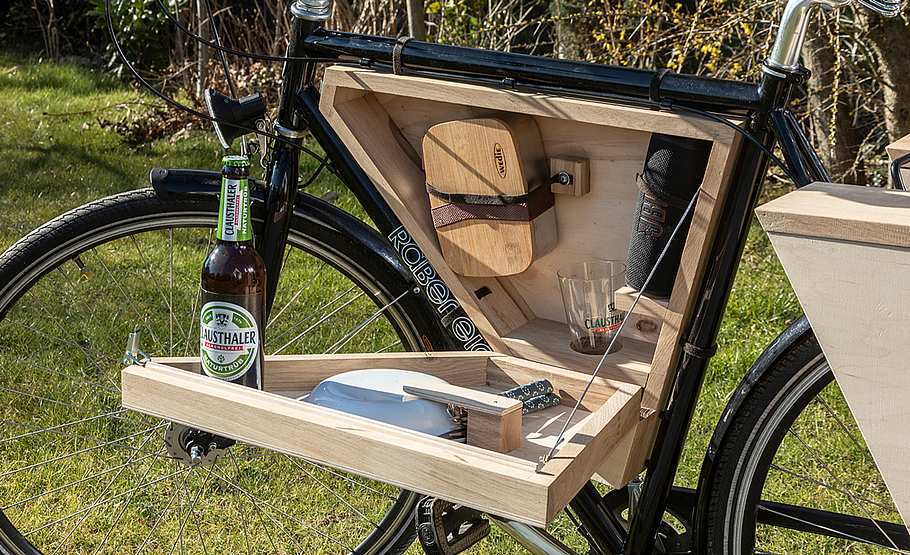

Die Inneneinrichtung und Aufteilung ist abhängig von Ihren Utensilien. Wir haben Halter gebaut und Klettband montiert. Die Rahmenbox nach dem Ölen mit Klettband stramm am Rahmen befestigen. Ein seitlich montiertes Seil begrenzt den Öffnungswinkel.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

Ähnlich aufgebaut sind die beiden Gepäckträger- Koffer. Sie werden spiegelverkehrt hergestellt und sind unterschiedlich breit.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

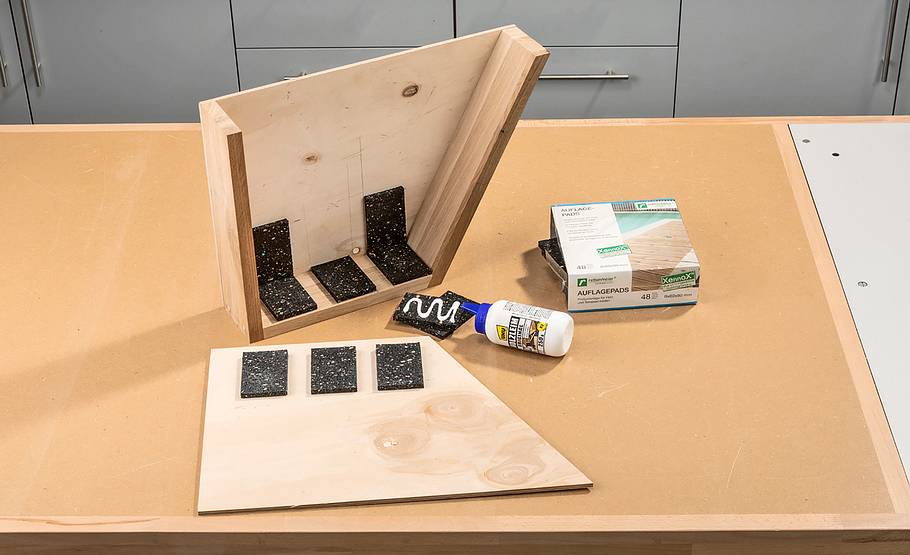

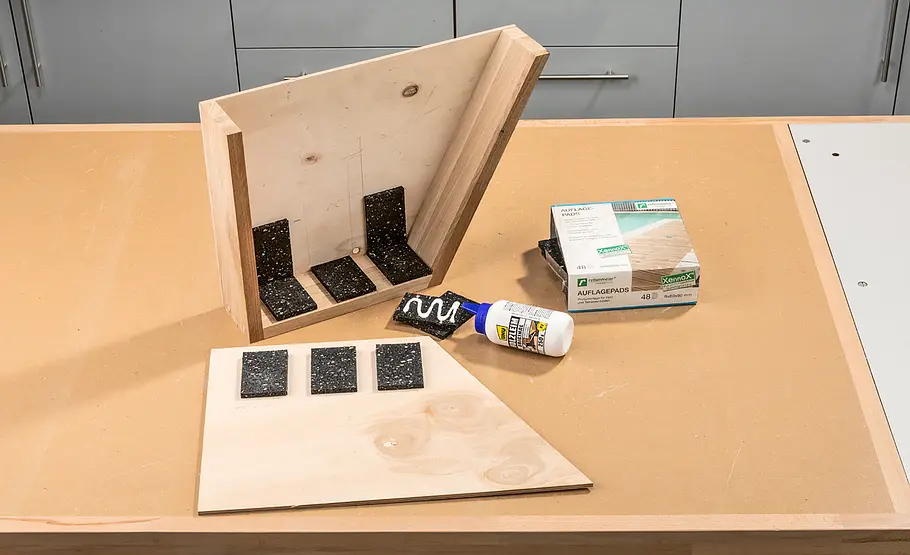

In den schmaleren Koffer kleben Sie für die drei Bierflaschen Gummigranulat-Pads.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

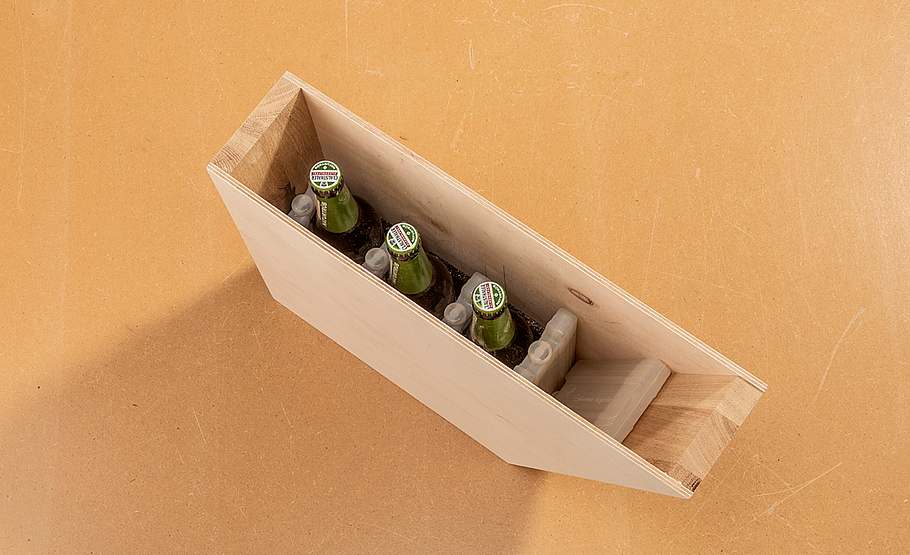

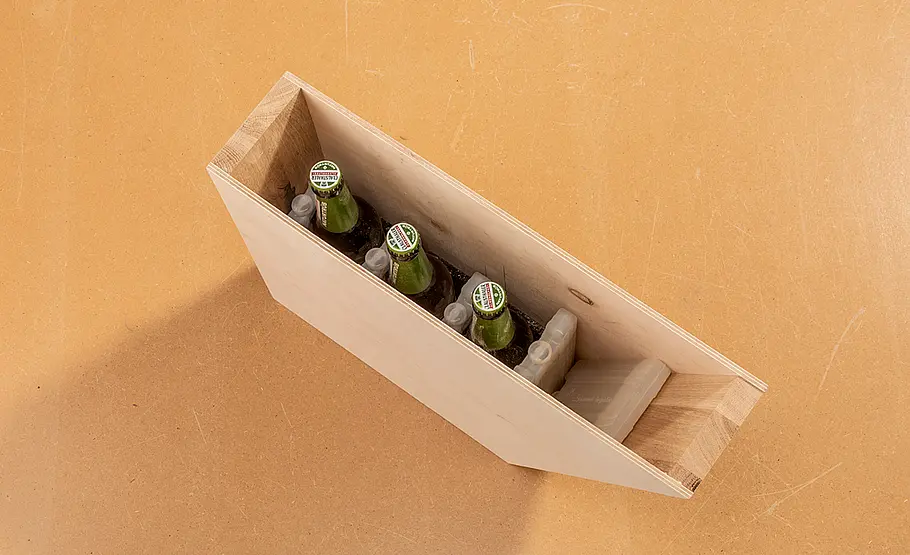

Hier passen drei 0,5-Liter-Flaschen Bier und fünf Kühlpads problemlos hinein. Zusätzlich kann Proviant untergebracht werden.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

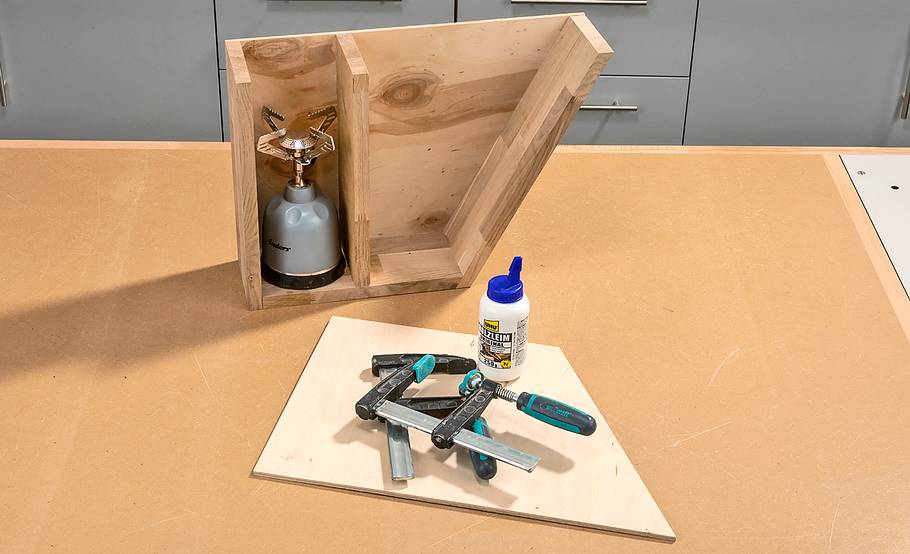

Die Breite der zweiten Box richtete sich nach dem Campingkocher. Aber auch hier steht Ihnen frei, mitzunehmen, was mit soll!

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

Die Deckel werden mit zwei Passleisten einfach aufgelegt bzw. eingeklemmt. So fallen sie auch auf rauer Strecke nicht ab.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

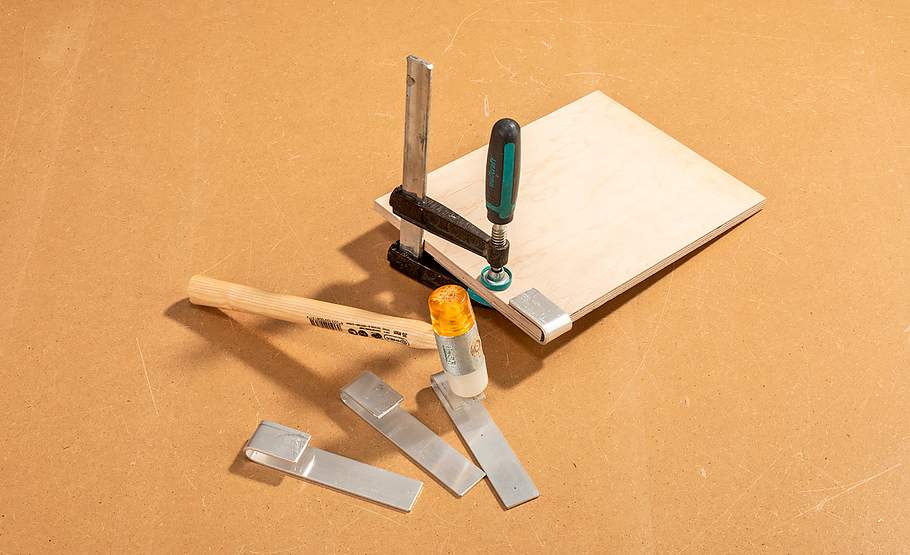

Für den Gepäckträger haben wir aus Alu-Flachstange solche Haken gebogen ...

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

... und an der für den Gepäckträger geeigneten Stelle mit metrischen Schrauben und Muttern an die Boxen geschraubt.

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

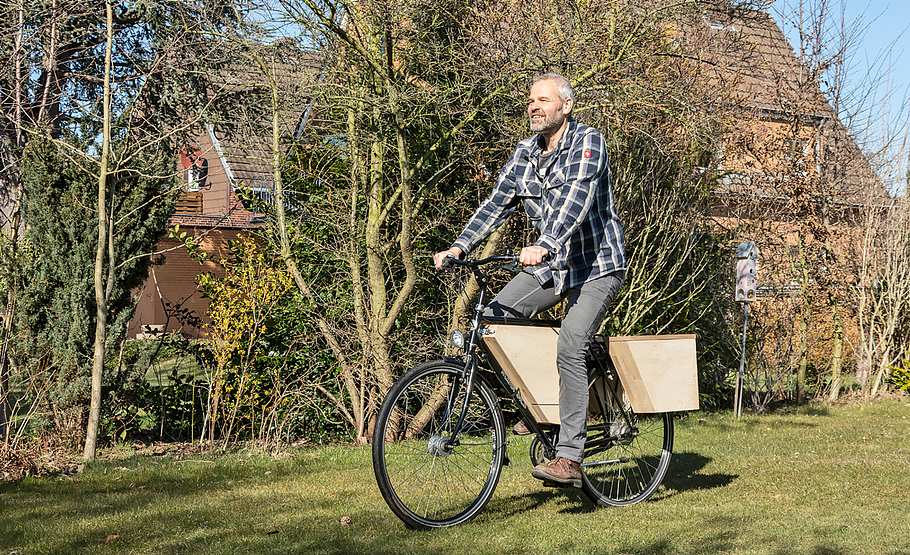

Trotz großer Box im Rahmen lässt sich das Rad ganz normal fahren. Ein Teil des Gewichts liegt dadurch auch günstig ...

Foto: sidm / MMM, CK

Fahrradsatteltaschen aus Holz selber bauen

... zwischen den Rädern. Vorteilhaft ist ein stabiler Zweibein-Ständer. Proviant, Getränke und Kühlakkus, aber auch andere Picknickutensilien passen in die hinteren Seitenkoffer.

Einfach mal die Seele baumeln lassen. Das ist für viele von uns lebenswichtig, ganz gleich, ob nun am Vatertag oder einfach zwischendurch. Wir haben uns auf eine stilvolle Fahrradtour vorbereitet und den klassischen Drahtesel in ein Picknickmobil verwandelt. Das ist auch praktisch, weil Sie dann in eine Kneipe gehen können und das Fahrrad einfach draußen abstellen können.

Mehr Vatertags-Ideen zum Verschenken & Selberbauen
Bollerwagen für den Vatertagsausflug
Vatertag-Leiterwagen
Party-Grillwagen – nicht nur für Väter

Checkliste Werkzeug

  • Akku-Bohrschrauber

  • Eisensäge

  • Gehrungssäge

  • Handkreissäge

  • Spanngurte

  • Stechbeitel

  • Stichsäge

  • Zwingen

Das Vatertags-Geschenk funktioniert allerdings nur bei Diamantrahmen und muss wegen der unterschiedlichen Rahmengeometrien auch individuell an das Rad angepasst werden. Im Gepäck des Vatertags-Geschenks sind neben Lunchdose, Besteck, Bluetooth-Box, Teller und Bierglas auch drei Flaschen Bier samt Kühlakkus, Picknickdecke, Gaskocher und fest montierter Kapselheber. Also nix wie ab ins Grüne! Praxistipp: Die Picknick-Rahmenbox muss exakt in ein Herrenrad mit klassischer Diamant-Form eingepasst werden.

Vatertags-Geschenk: Fahrrad-Picknickbox bauen

Ob am Vatertag oder bei einem anderen Ausflug mit dem Fahrrad: Wo soll man nur den ganzen Proviant verstauen?

Vatertags-Geschenk

Umfang: 1 Seiten - kostenlos!

PDF herunterladen >> (939.61 KB)
Foto: sidm / MMM, CK

Wir haben uns eine clevere Idee einfallen lassen und einfach eine Picknick-Box gebaut, die genügend Platz bietet und auch auf dem Rad überhaupt nicht stört. Besonders praktisch ist, dass Sie das Vatertags-Geschenk exakt an Ihr Fahrrad anpassen und einfach selbst bauen können. Praxstipp: Eine genaue Liste aller Materialien finden Sie hier zum kostenlosen Download >>

Nun fragen Sie sich vielleicht, wie man denn das Vatertags-Geschenk selber bauen soll. Folgen Sie einfach unserer Anleitung weiter unten!

Passt perfekt und kann alles aufbewahren, was man bei einer Fahrrad-Tour braucht. Foto: sidm / MMM, CK

  1. Das Wichtigste kommt zuerst: Messen Sie Ihr Fahrrad aus.
  2. Dan zeichnen Sie den Rahmen des Fahrrads auf stabilen Karton.
  3. Anhand dieser Zeichnung können Sie dann das Holz passend zusägen.
  4. Bauen Sie die einzelnen Bretter zusammen. Gut verleimen und verschrauben!
  5. Anschließend bringen Sie einen kleinen Kistenverschluss an und kleben Gummigranulat-Pads ein. So schützen Sie Glasflaschen.
  6. Bei den Satteltaschen aus Holz verfahren Sie dann ganz ähnlich.

Praxistipp: Die Bildergalerie oben zeigt den gesamten Bau im Detail >>
