Bauplan: Party-Grillwagen selber bauen

Aus selbst ist der Mann 6/2023

Feste feiern, wie sie fallen: Mit unserem Party-Grillwagen ist das jetzt auch mobil möglich. Ob am Vatertag, zu Karneval oder einfach so – mit unserem Bauplan (SE 06/2019) können Sie sich einen Bollerwagen für Vatertag selber bauen.

(1/48)
Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Mit Spaß dabei: Selten hat uns ein Fotoshooting so amüsiert!

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

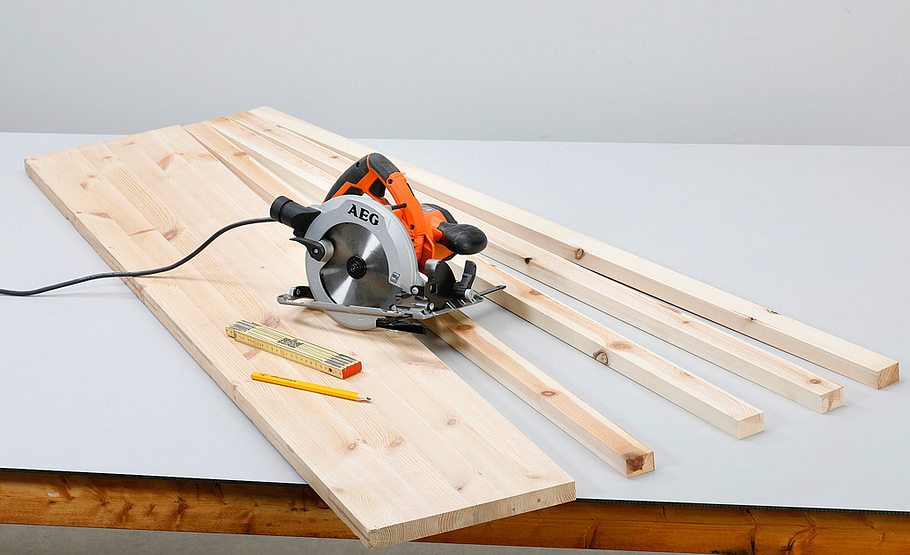

Der gesamte Aufbau ruht auf drei Trapezstützen. Aus preiswertem 27-mm-Kiefer-Leimholz haben wir die Riegel geschnitten.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

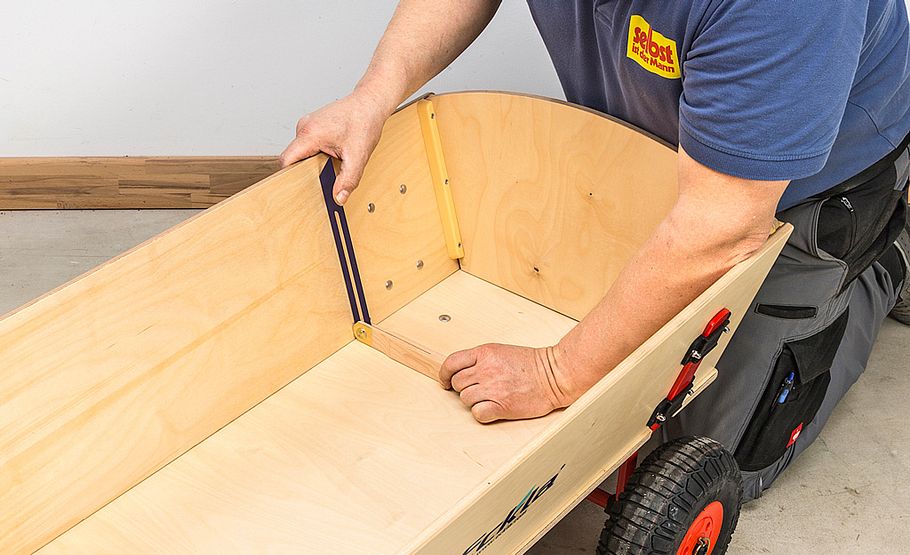

Nehmen Sie mit einer Schmiege den Winkel zwischen Boden und Seitenwänden ab und messen Sie die Breite am Boden.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

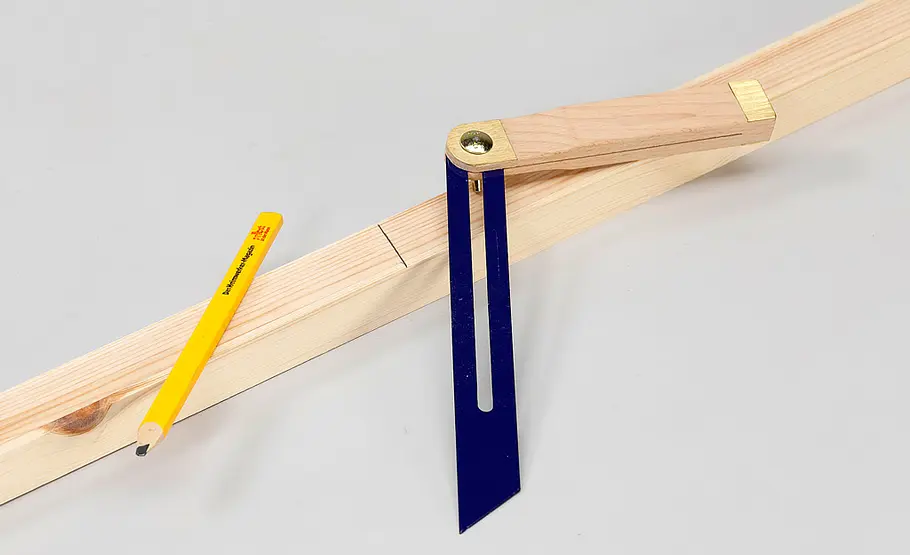

Nun übertragen Sie die Breite und den Winkel auf die Riegel, die später die Boden-Querträger der Trapezstützen bilden.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

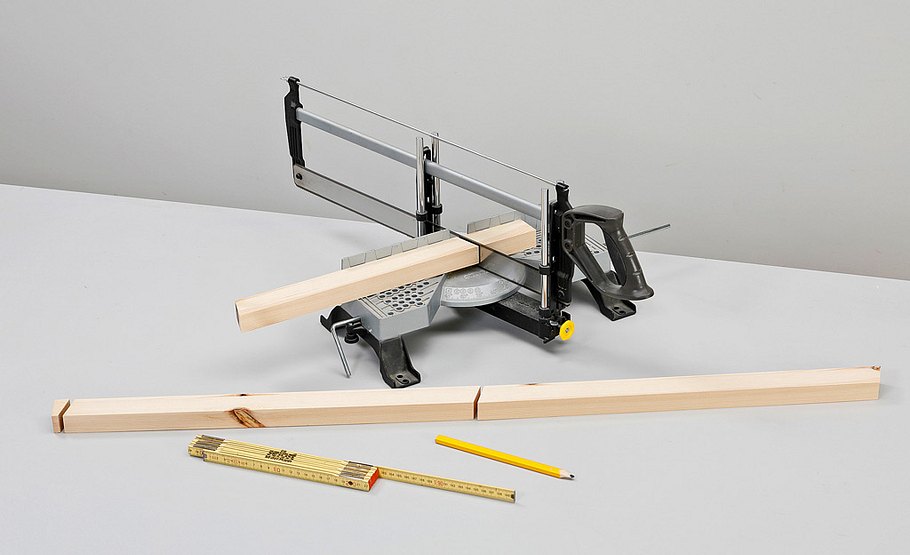

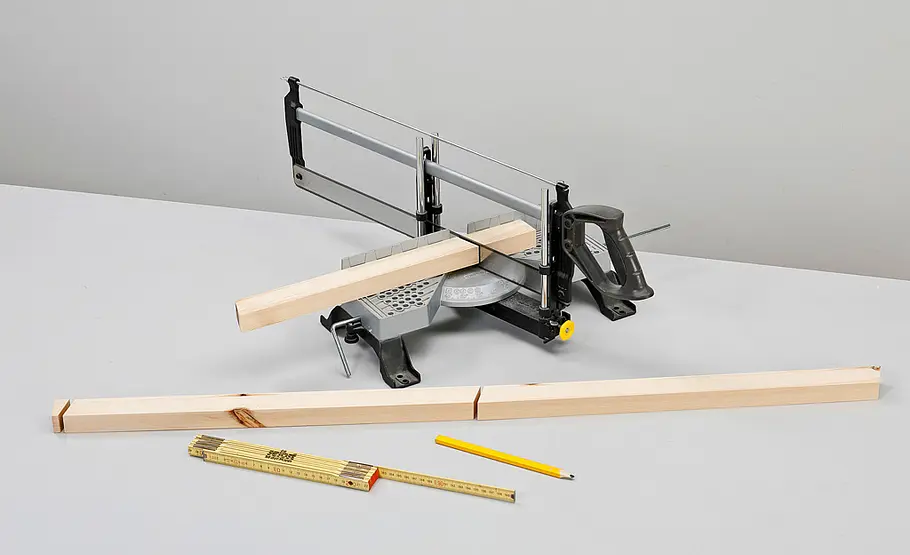

Längen Sie diese insgesamt dreimal mit der eingestellten Präzisions-Gehrungssäge ab. Dann folgen die Stützenpaare.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

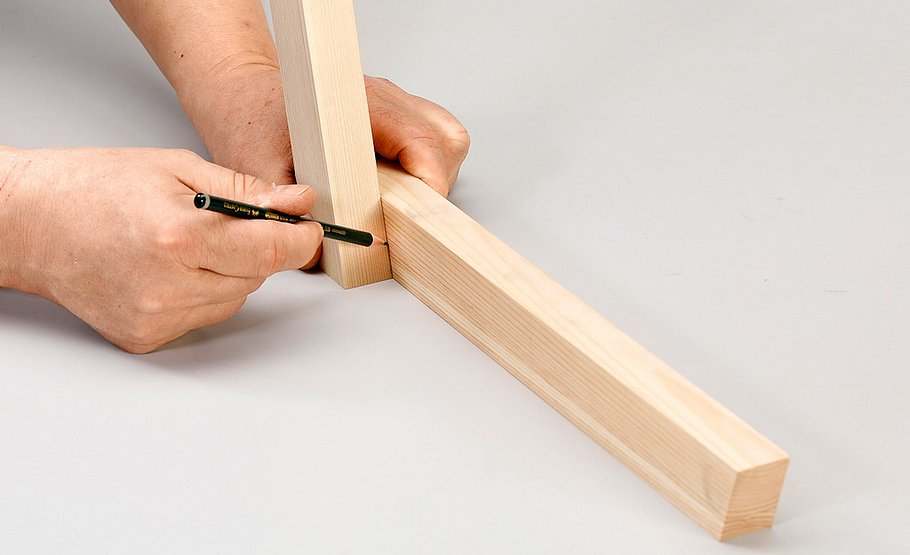

Auch sie werden schräg auf Länge geschnitten, gegen die Querträger gehalten und alle Hölzer zwecks Überblattung markiert.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

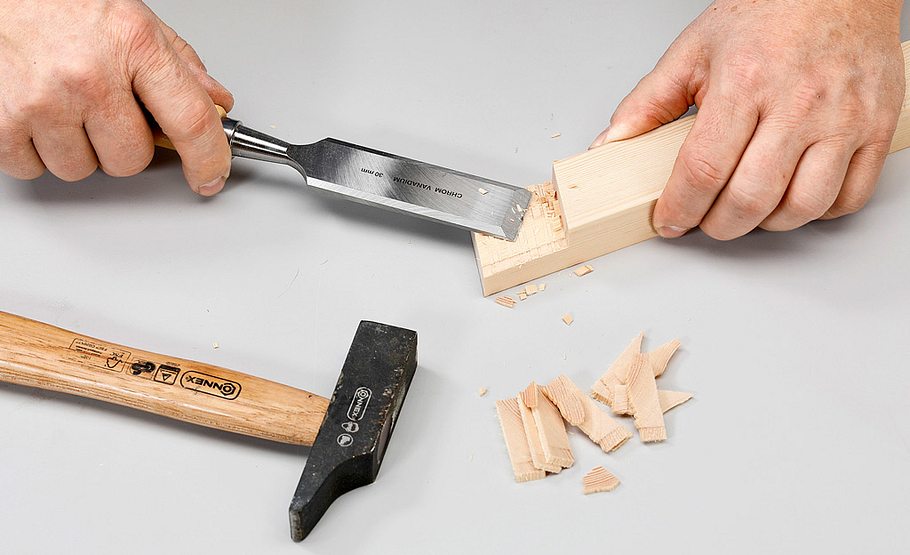

Schneiden Sie die Überblattungen ein und stemmen Sie die Flächen mit einem scharfen Beitel glatt.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

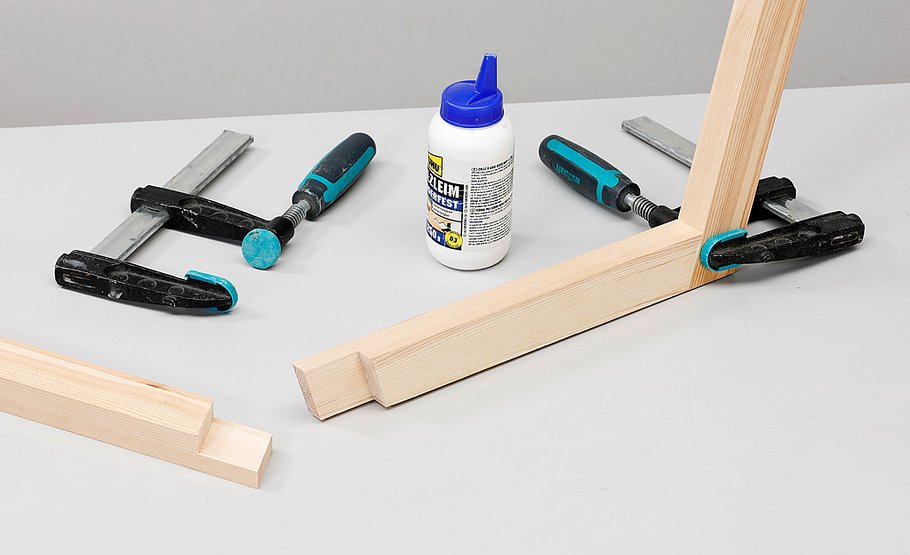

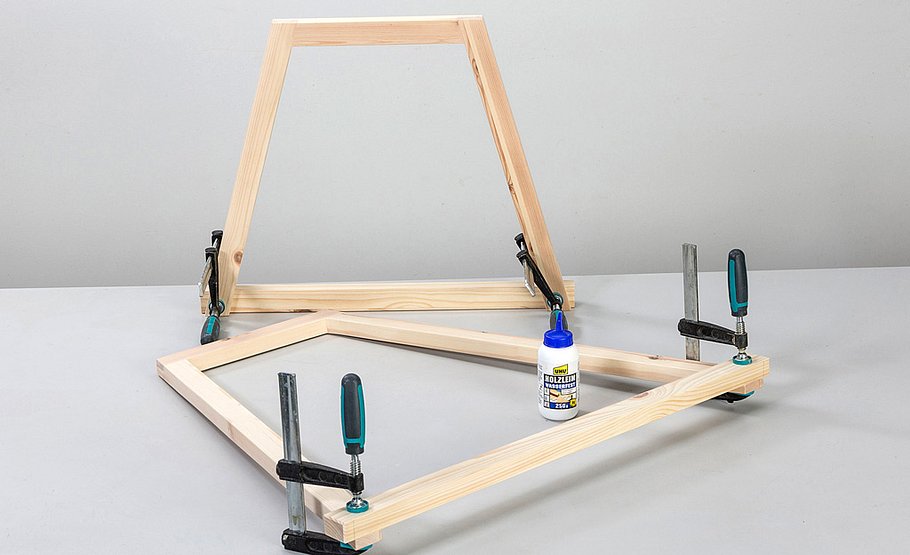

Anschließend werden die Stützen beleimt, bündig zusammengesetzt und verpresst.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

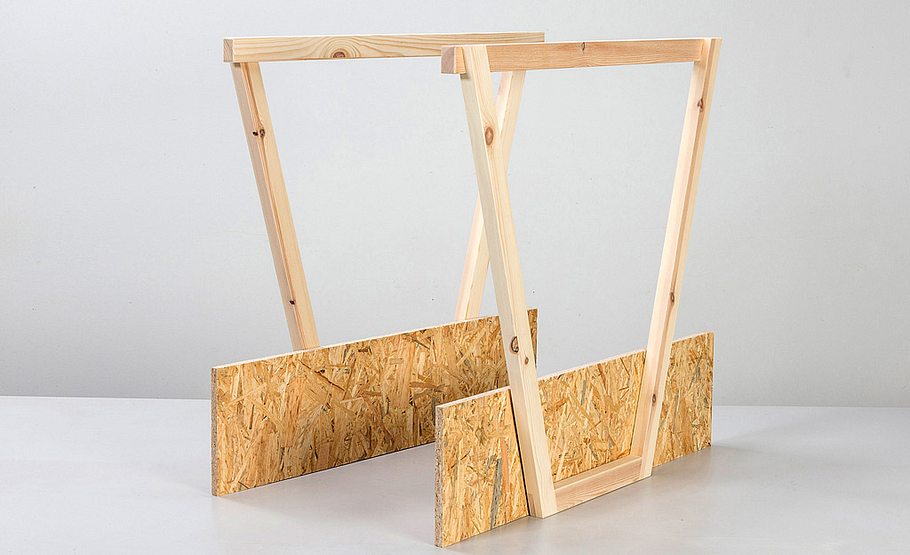

Zwei hohe Stützen für den hinteren und eine niedrige Stütze für den vorderen Teil des Aufbaus werden benötigt. Nun werden die …

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

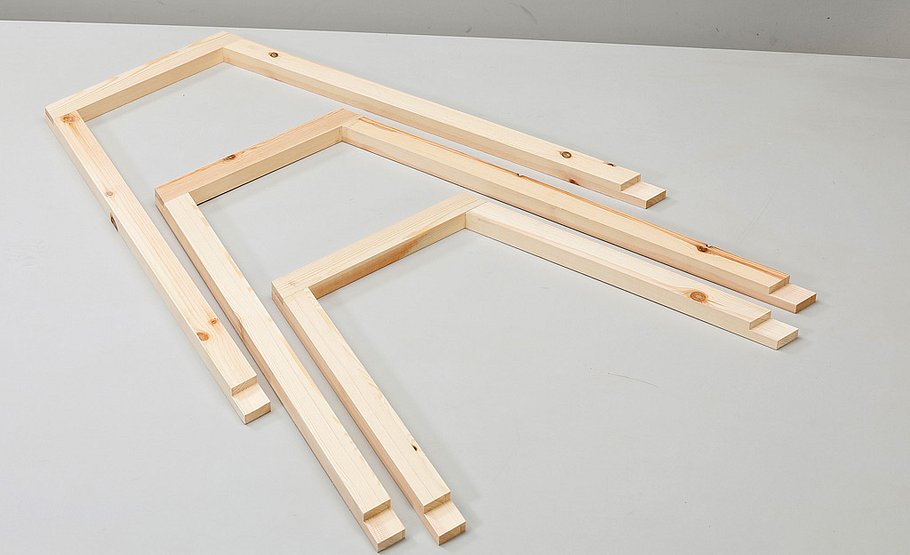

… oberen Träger zugeschnitten und verleimt. Sie werden nicht überblattet und liegen nur halb auf den ausgeklinkten Stützen!

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

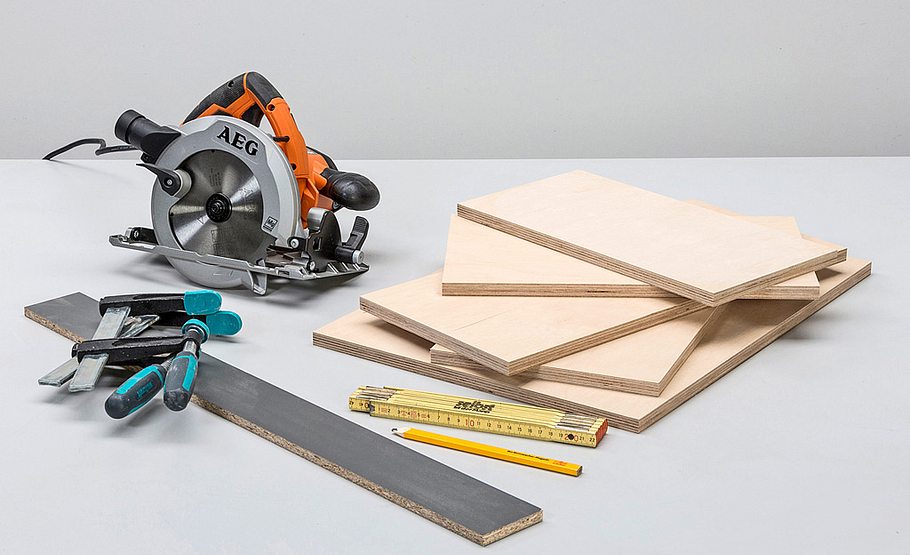

Die beiden hohen Trapezstützen werden durch zwei Seitenkästen auf Abstand gehalten. Schneiden Sie die Bauteile dafür zu.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

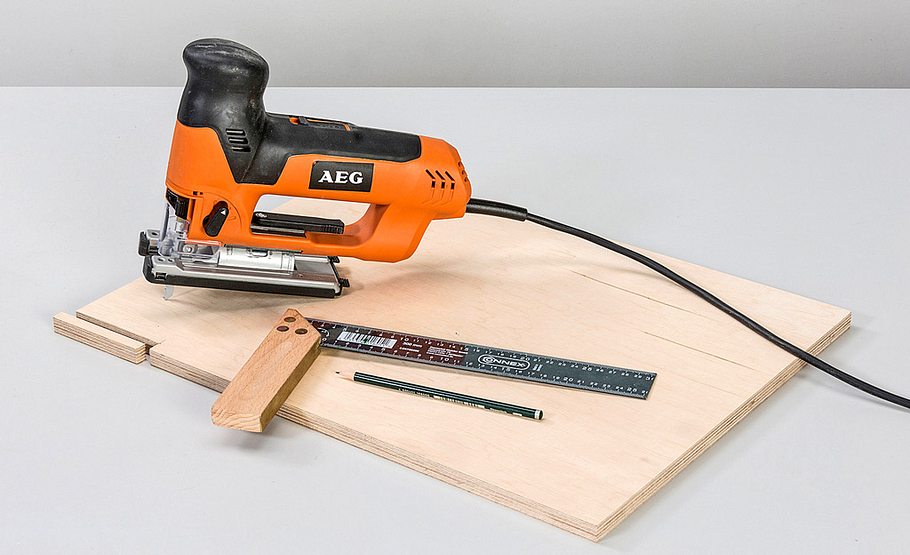

Die Rückwände und jeweils eine Seitenwand müssen für die Bierglashalterung ausgeklinkt werden. Anzeichnen und zuschneiden!

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

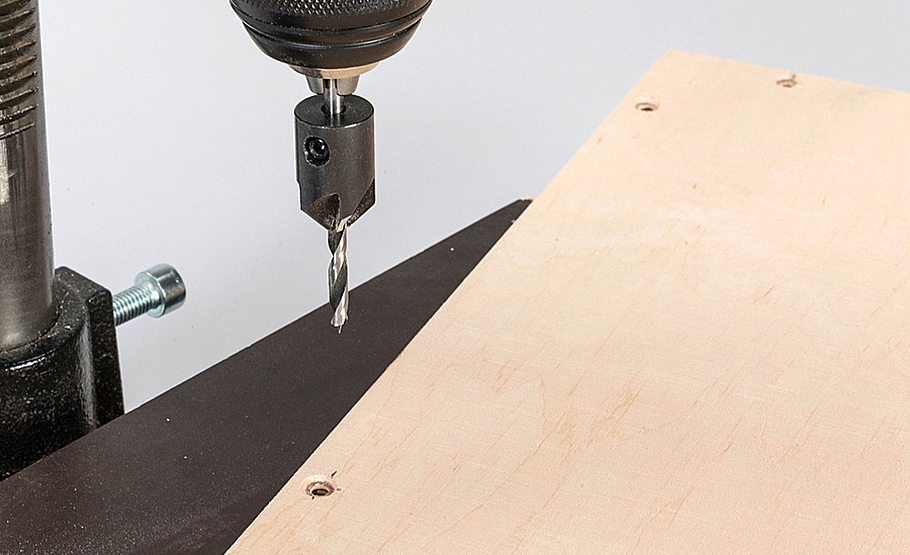

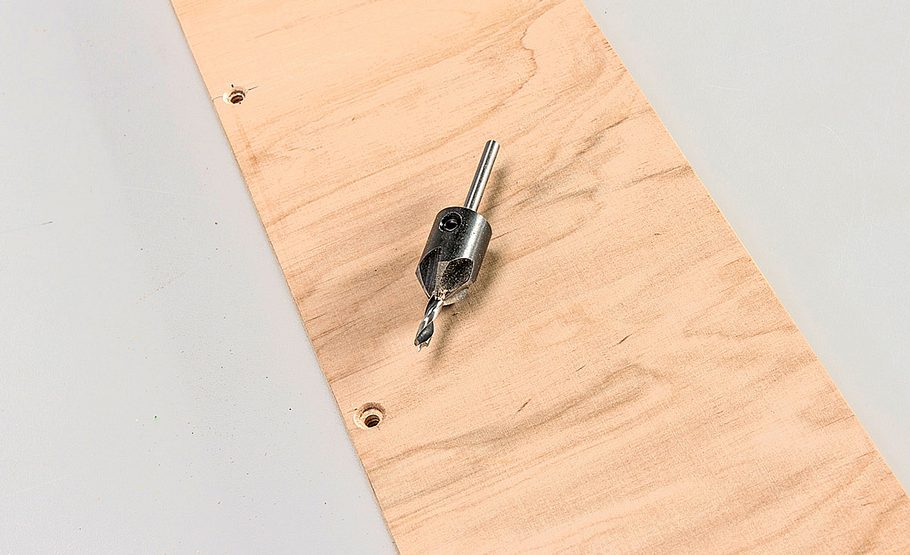

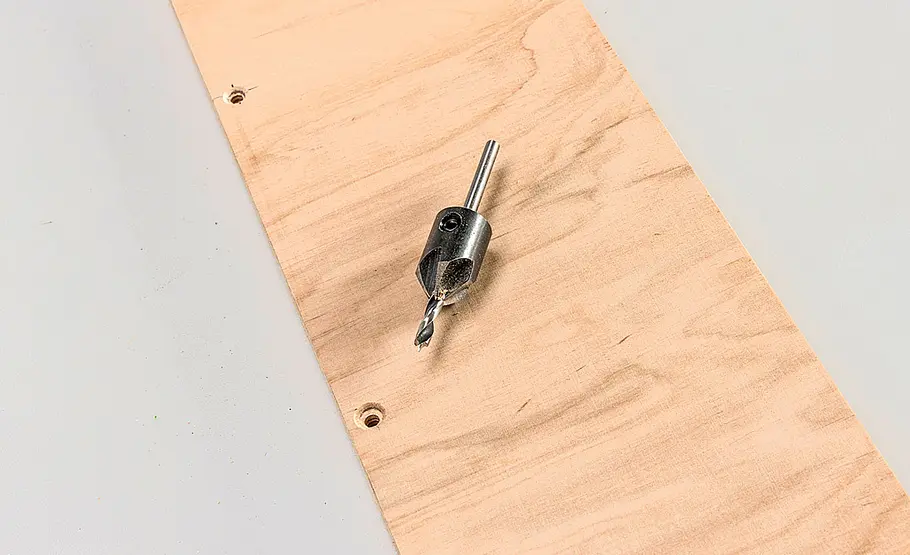

Jetzt zeichnen Sie die Schraubpositionen auf die Seitenwände und bohren/senken sie. Am besten gelingt das mit dem Bohrständer.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

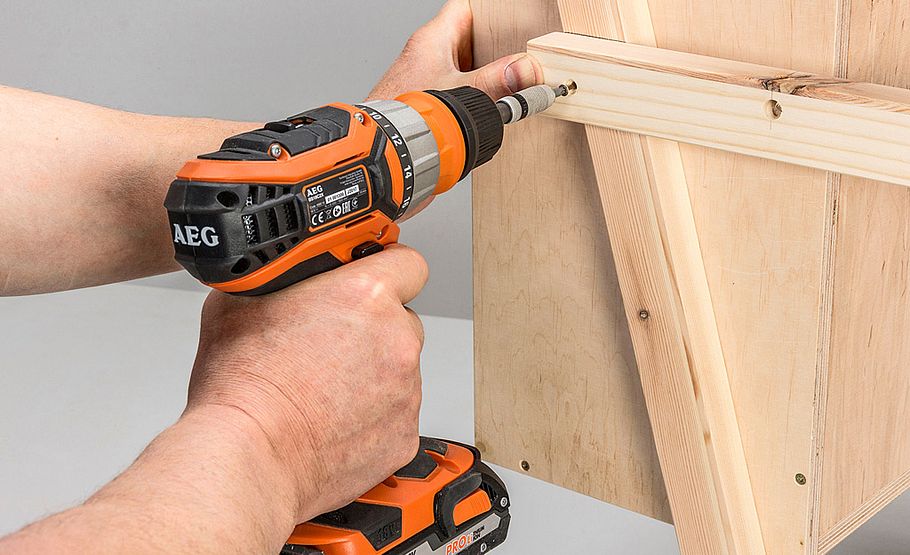

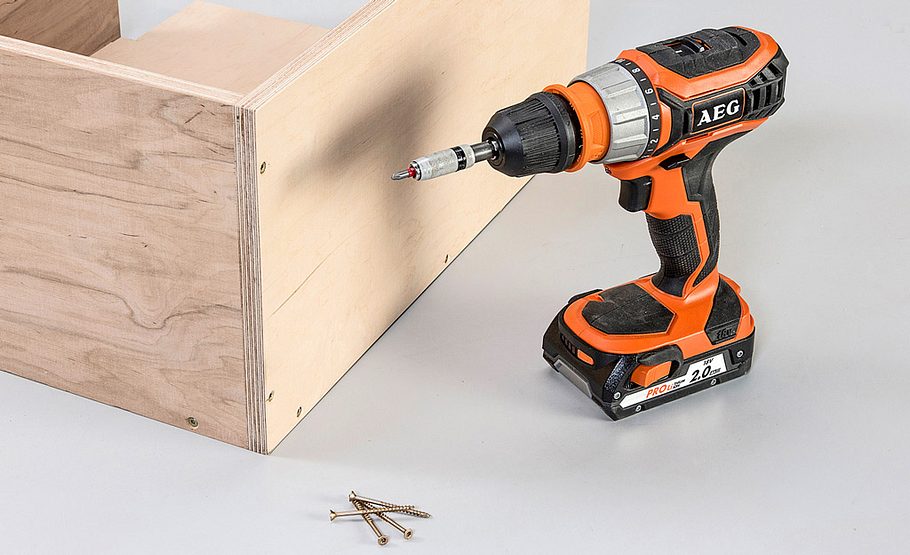

In die Multiplex-Kante sollten Sie ebenfalls mit einem Bohrer im Schraubenkern-Durchmesser vorbohren. Danach verschrauben.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

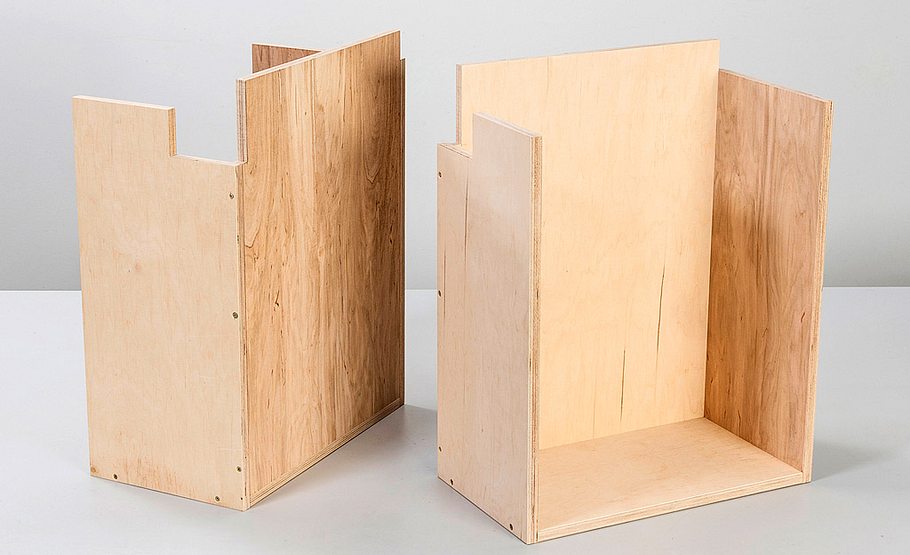

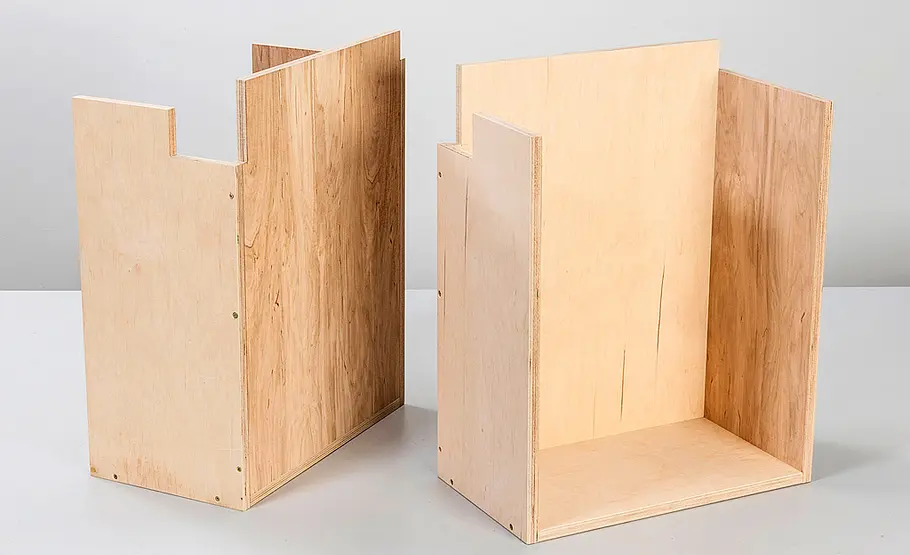

So sehen die spiegelbildlich gleichen Kästen aus, die wie Fahrradtaschen im hinteren Teil des Bollerwagens angebracht werden.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

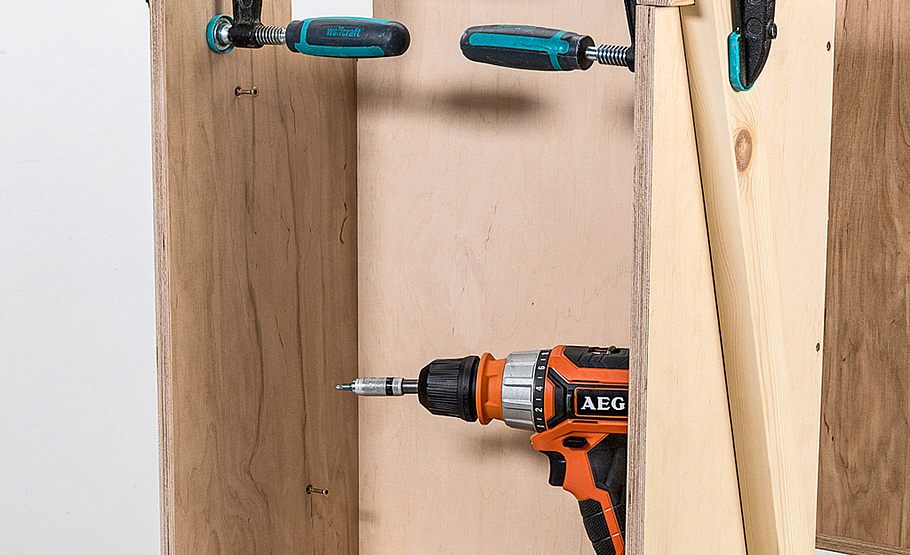

Zum Verschrauben kamen zwei Holzplatten zum Einsatz. Auf dem Kopf stehend gelingt die Montage aber auch ohne Hilfsplatten.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Die Kästen stoßen oben nämlich bis an die Querträger. Klemmen Sie sie dort fest.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

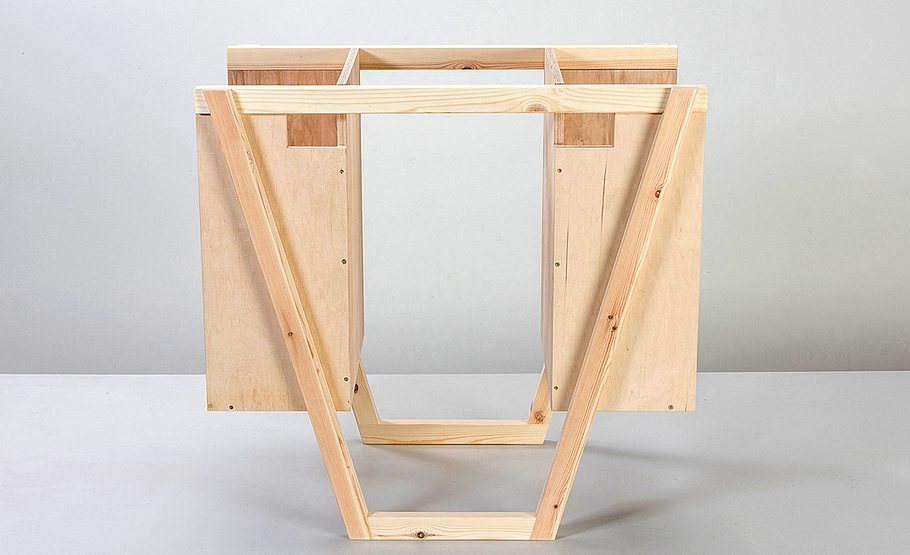

So sieht jetzt der hintere Teil des Party-Aufsatzes – das stabile Grundgerüst – aus.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Für den ausgeklinkten Bereich werden nun noch eine senkrechte und eine waagerechte Platte als Bierkrug-Ablage zugeschnitten, …

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

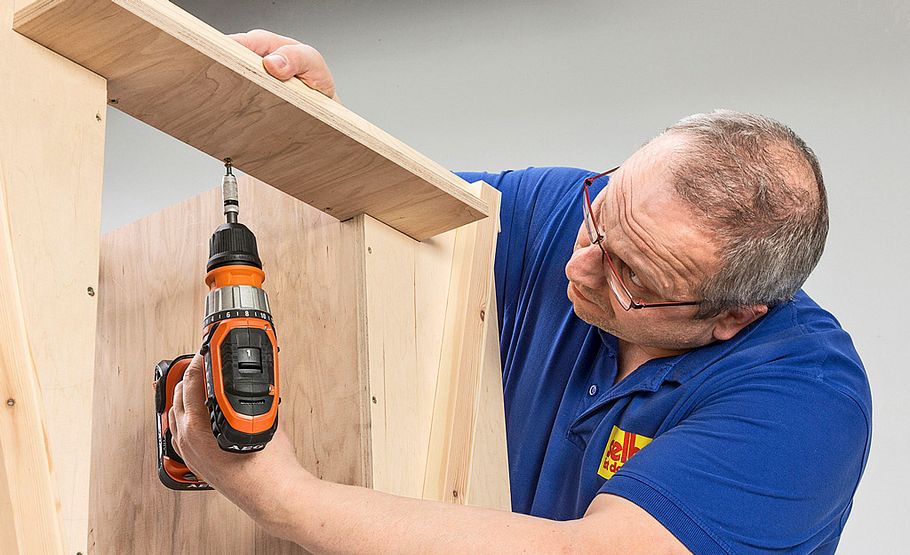

… gebohrt, gesenkt und im Ausschnitt miteinander ver- und gegen den oberen Querriegel geschraubt.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

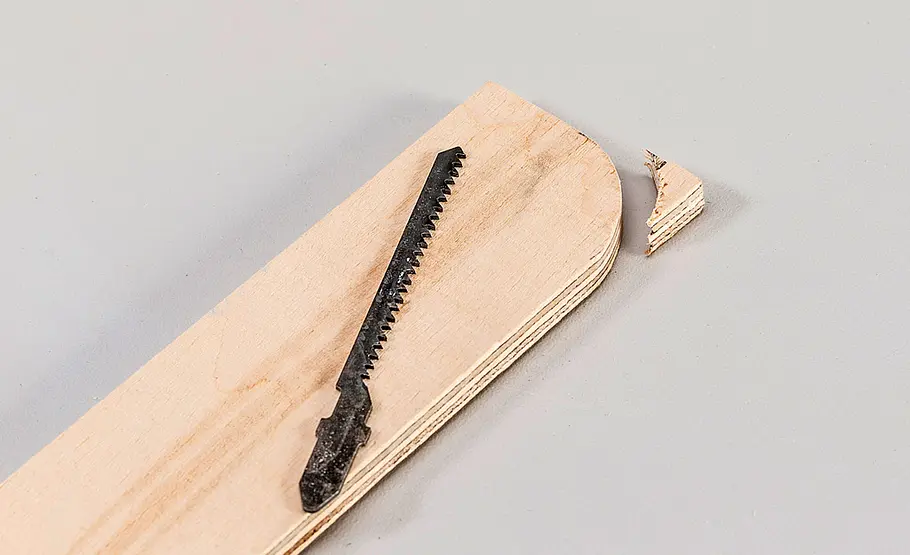

Aus dünnem Sperrholz wird eine weitere Blende zugeschnitten, die vor die Bierkrug-Ablage gesetzt wird.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

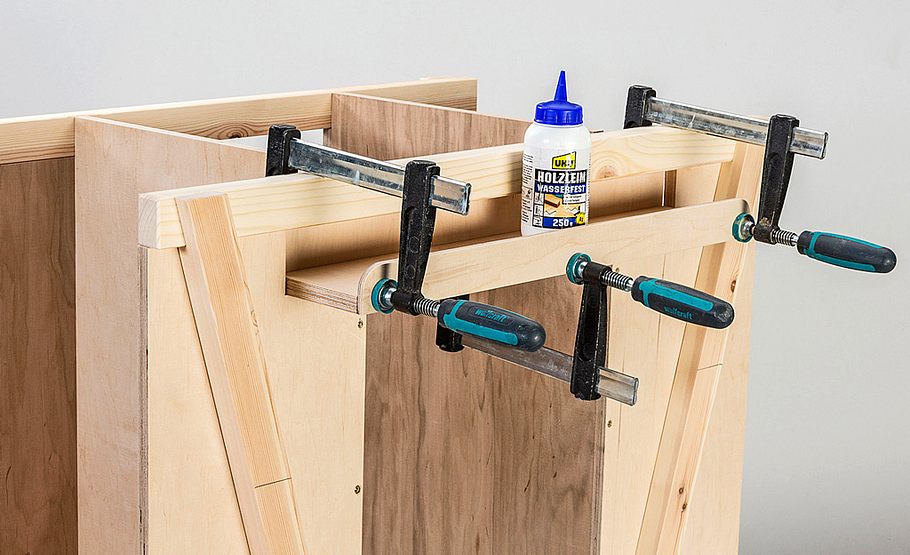

Leimen Sie den Blendstreifen an und verpressen ihn. Alternativ können Sie ihn natürlich auch anleimen und -schrauben.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

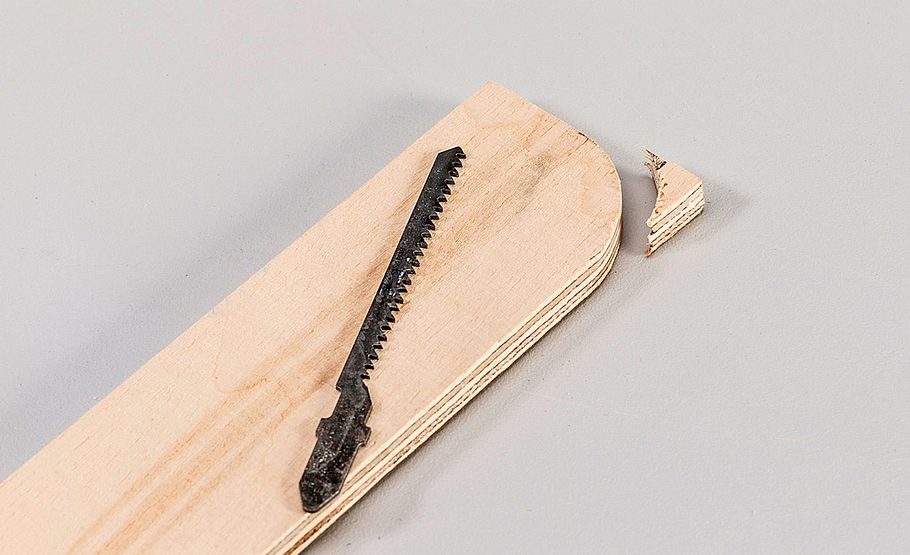

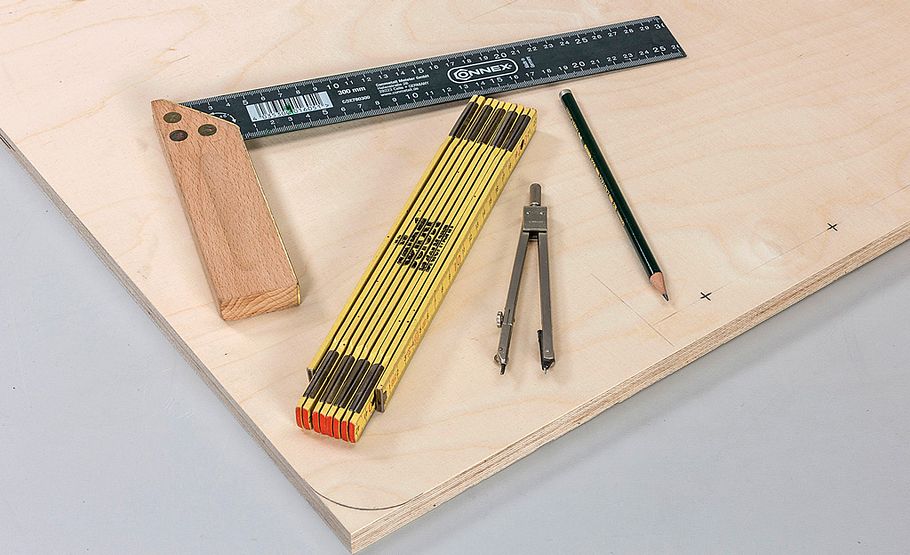

Nun wird die obere Tischplatte zugeschnitten, danach werden die Ecken gerundet.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

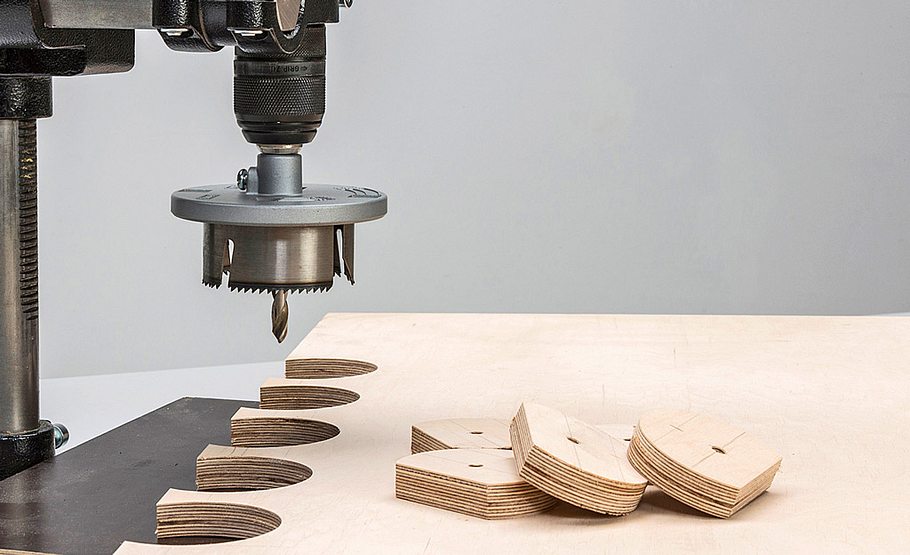

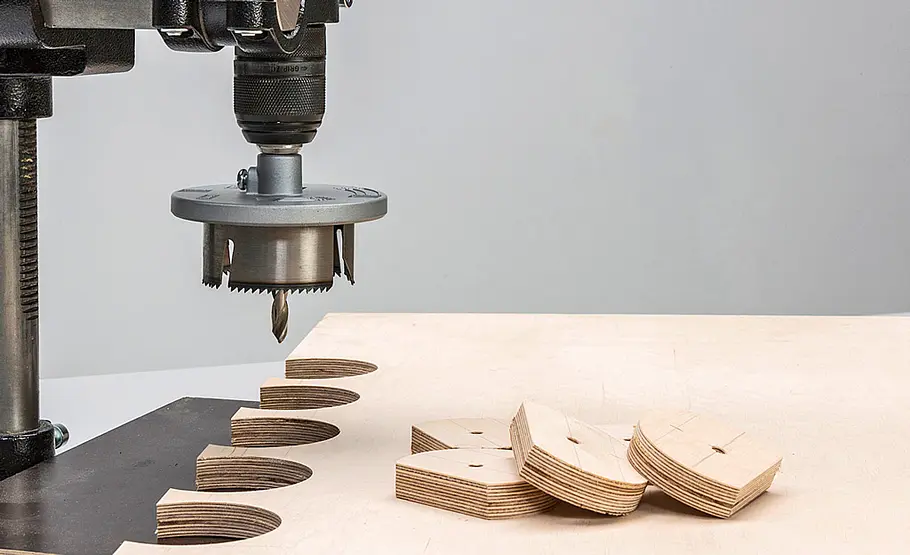

Zeichnen Sie die Mittelpunkte der Bierkrug-Halter auf und schneiden sie mit einer Lochsäge zu.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

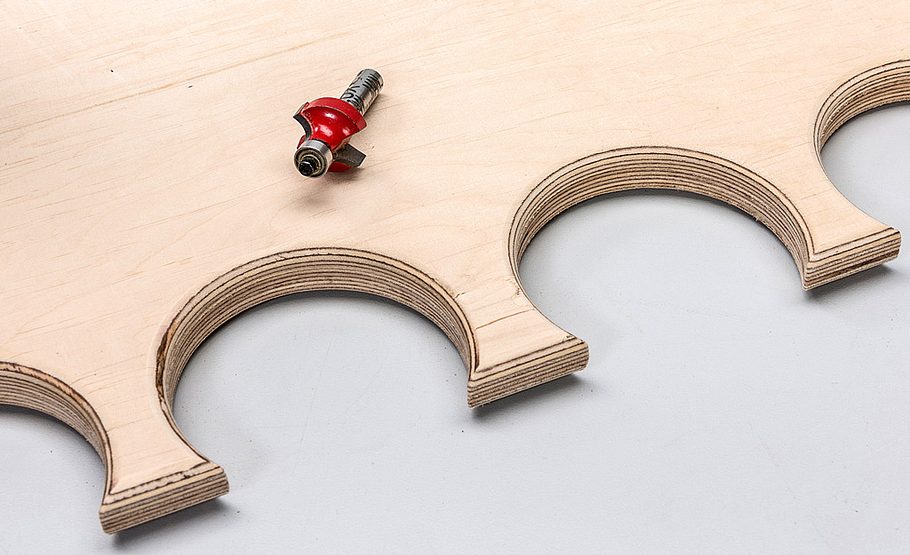

Mit einem kleinen Abrundfräser mit Anlaufring fahren Sie nun die Konturen der Platte auf beiden Seiten komplett nach.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Die Platte haben wir mit vier Senkkopfschrauben M6x30 und Klobenmuttern befestigt. Dafür müssen Sie zunächst Löcher …

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

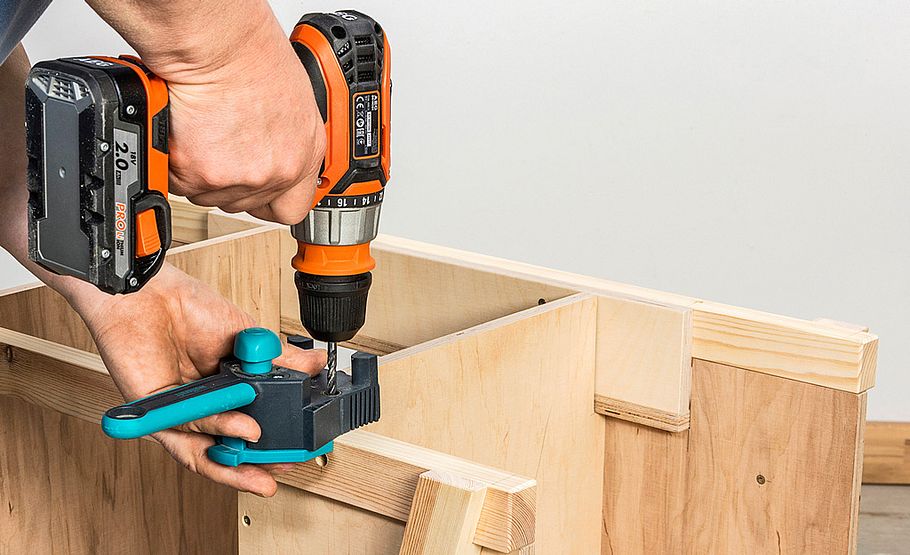

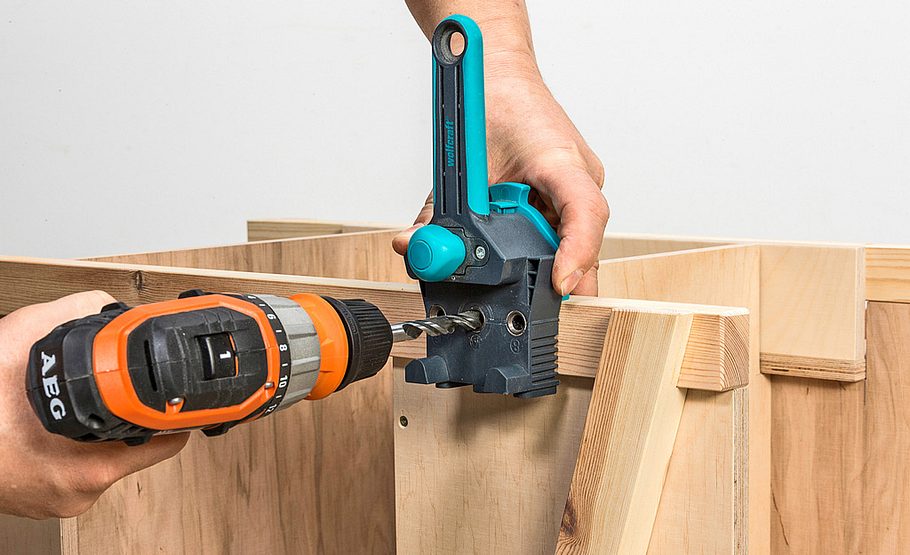

… für die Kloben und danach Löcher für die Schrauben bohren. Damit die Löcher senkrecht sind, eine Dübelhilfe verwenden!

Einfacher geht’s, wenn Sie die Tischplatten nur mit Spanplattenschrauben montieren.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

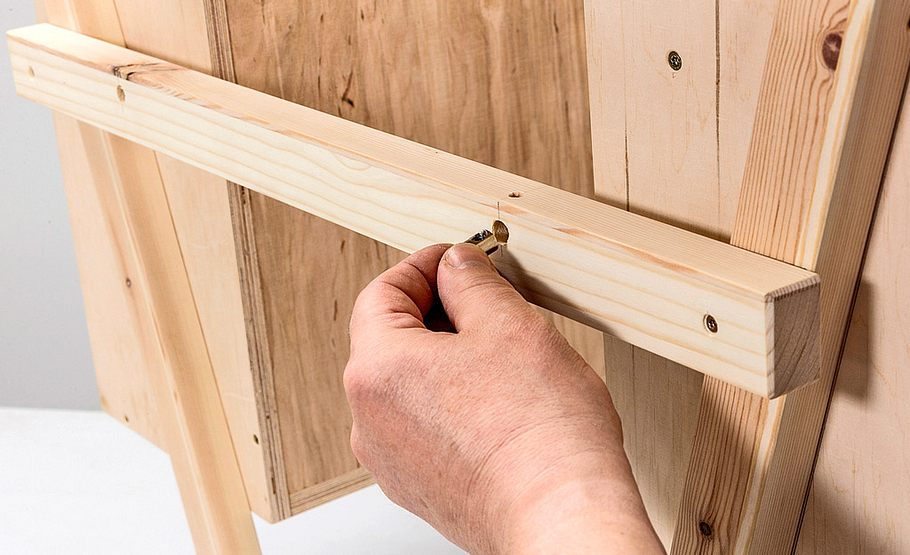

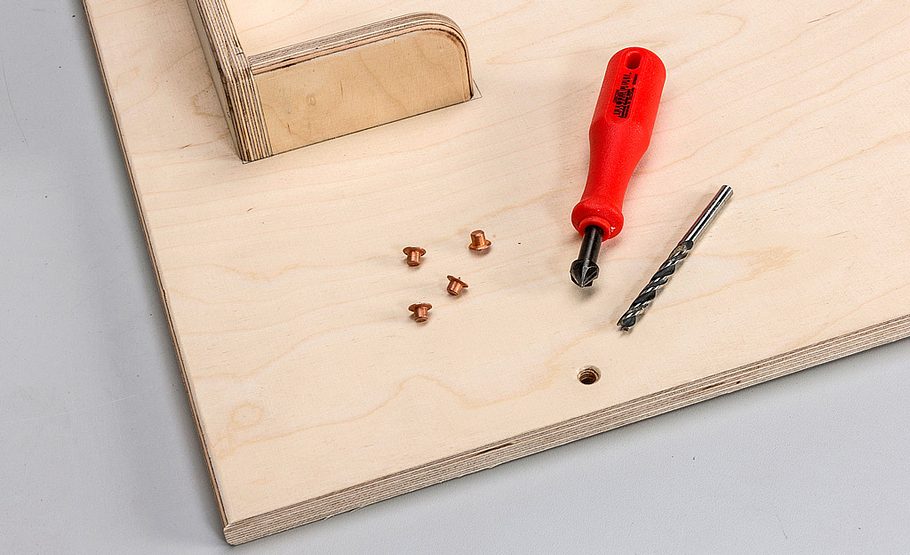

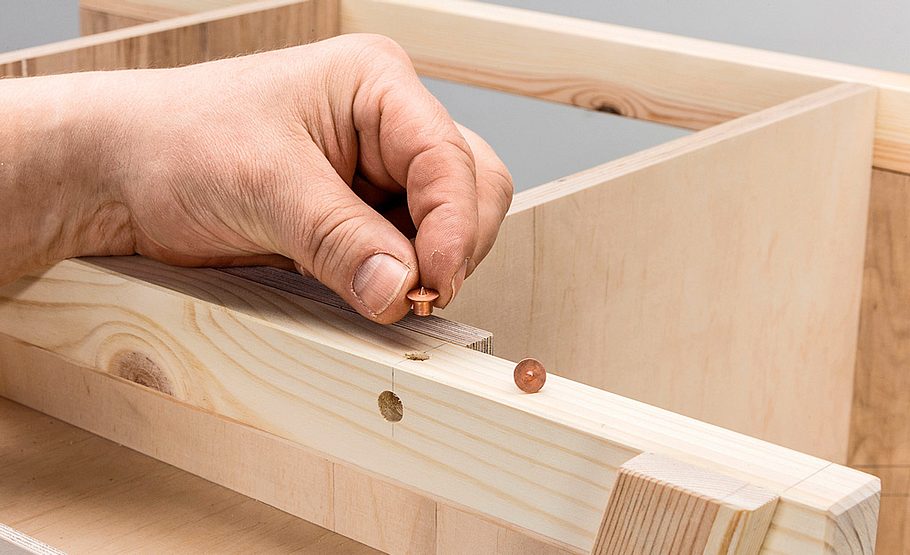

In die vier Schrauben-Löcher stecken Sie nun jeweils einen 6-mm-Dübel-Markierstift.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

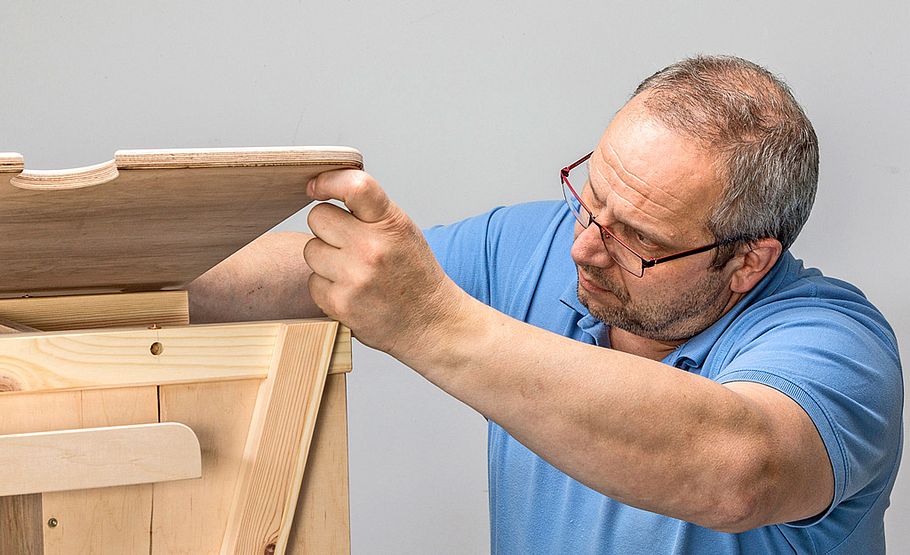

Die Platte auf den Trapezstützen ausrichten (achten Sie darauf, dass die Glashalter mittig über der Ablage stehen) und kurz fest …

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

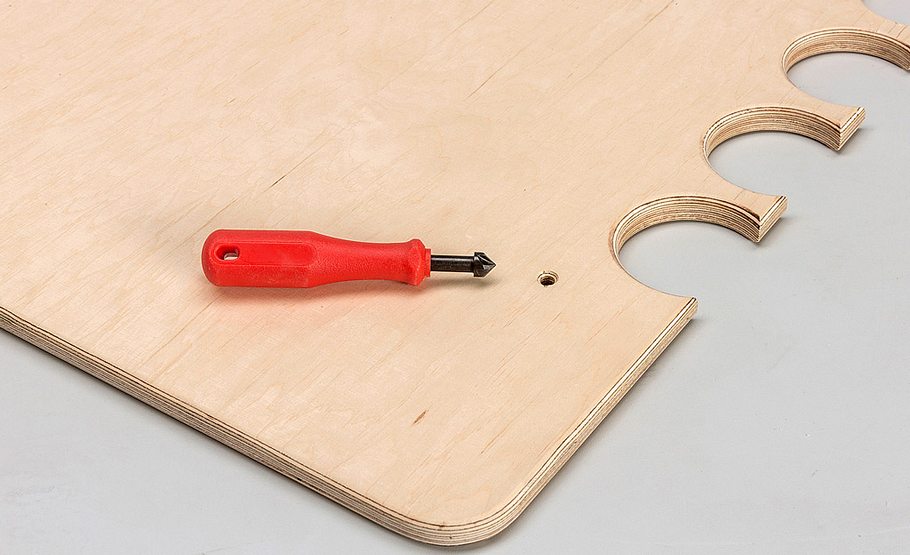

… andrücken. An den Markierpunkten durchbohren Sie die Platte und senken die Löcher von oben an.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

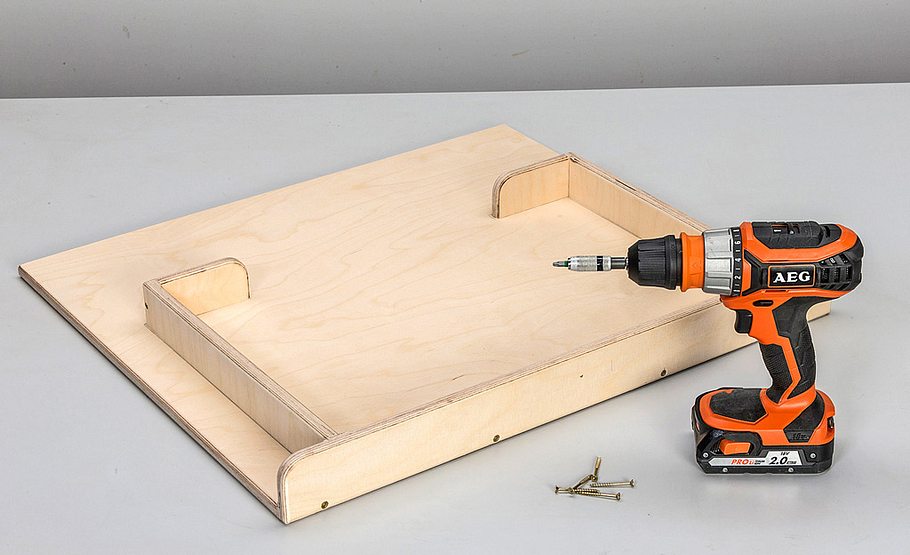

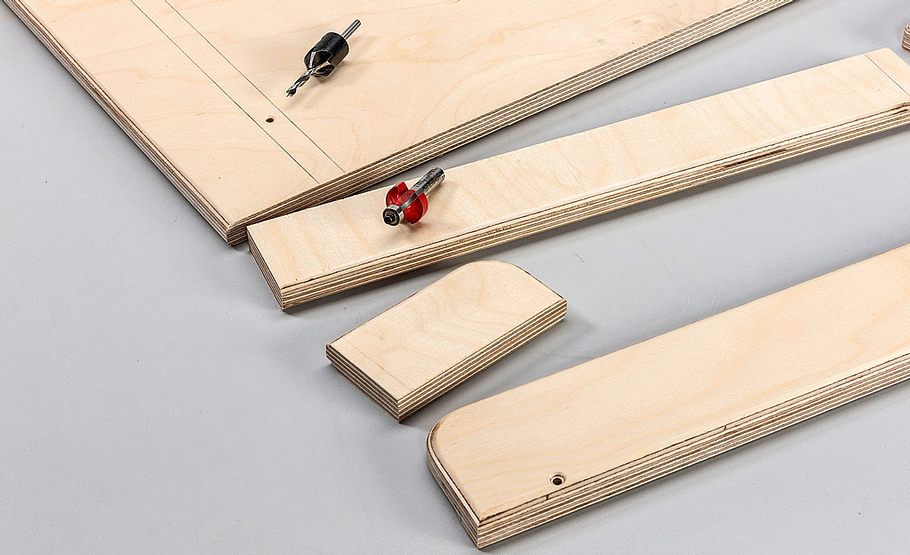

Nun bauen Sie die Grill-Auflageplatte. Schneiden Sie alle Bauteile zu, markieren Sie die Plattenstöße, durchbohren und …

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

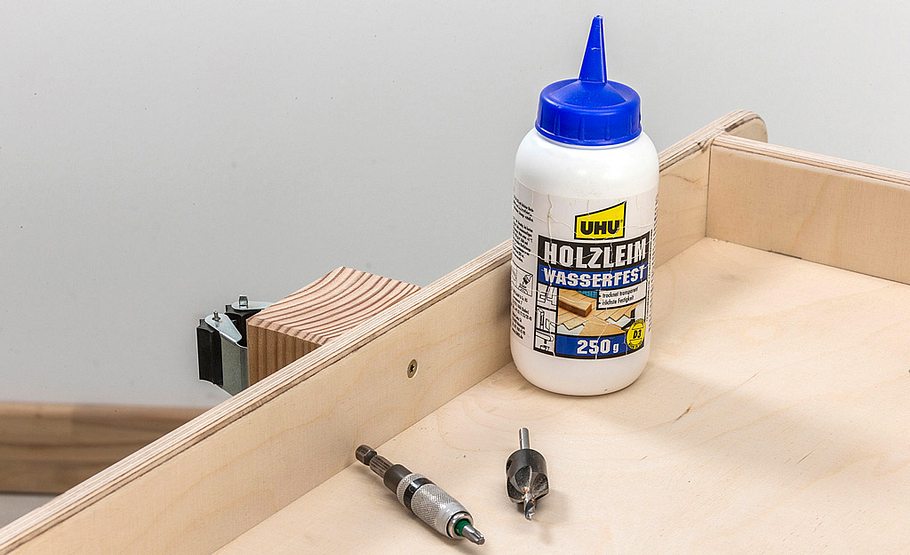

… senken sie für die Schrauben und runden die Kanten ab. Dann werden die Randstreifen montiert.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

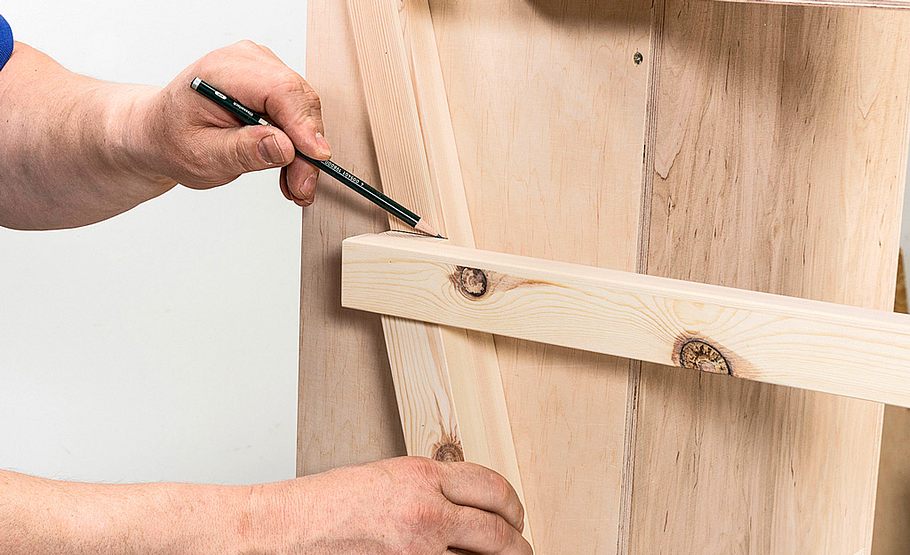

Stellen Sie den vorderen, kurzen Trapezständer vor den mittleren hohen Ständer und reißen Sie die Auflager-Höhe an.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

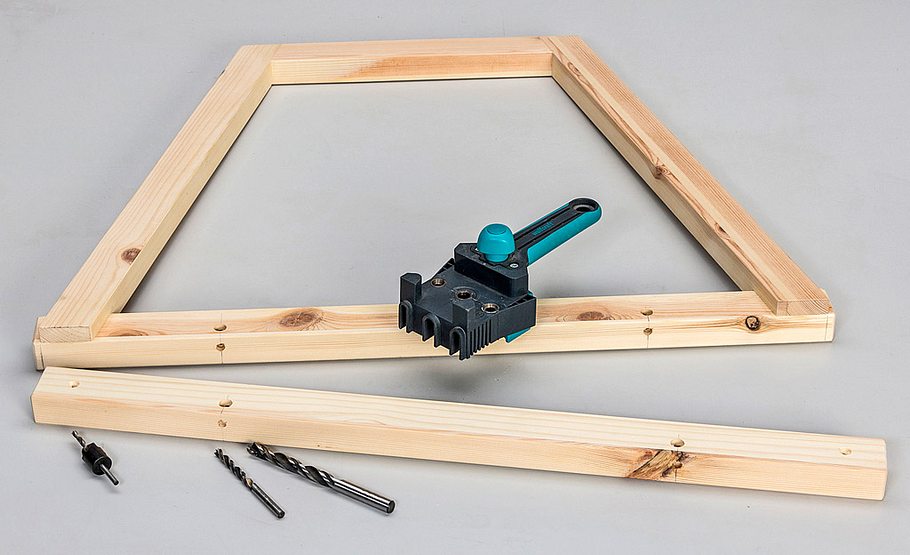

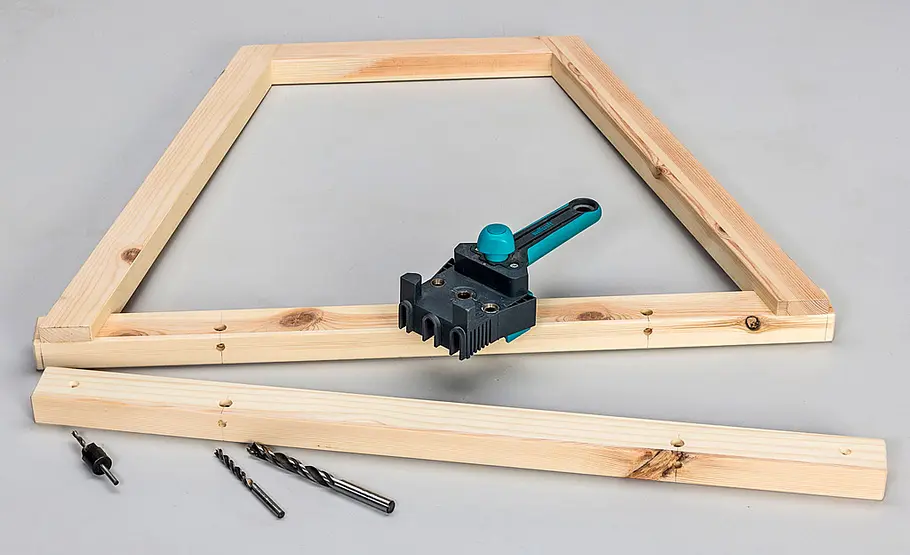

Auch das Auflagerholz und die niedrigen Trapezstütze werden dann für die Schrauben mit Kloben vorbereitet.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Das Auflagerholz schrauben und leimen Sie an der zuvor markierten Position gegen die mittlere Stütze. Nun alle Stützen in den …

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

… Bollerwagen stellen und die Positionen der Klobenschrauben übertragen und bohren.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Nun können Sie beide Platten montieren. Stecken Sie dazu die Klobenmuttern ein und richten die Platten auf.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

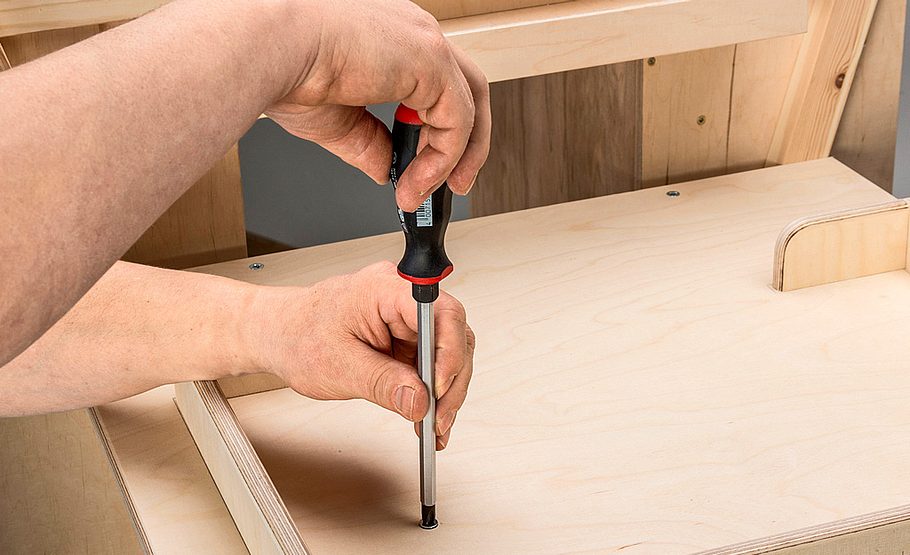

Dann mit den Senkkopfschrauben durch die Platten in die Klobenmutter schrauben. Bei Bedarf können Sie die Platten nun wechseln.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Die Trapezständer nun im unteren Bereich aufdoppeln, bis sie satt an den Bollerwagenwänden liegen. Auch dort ggf. festschrauben.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

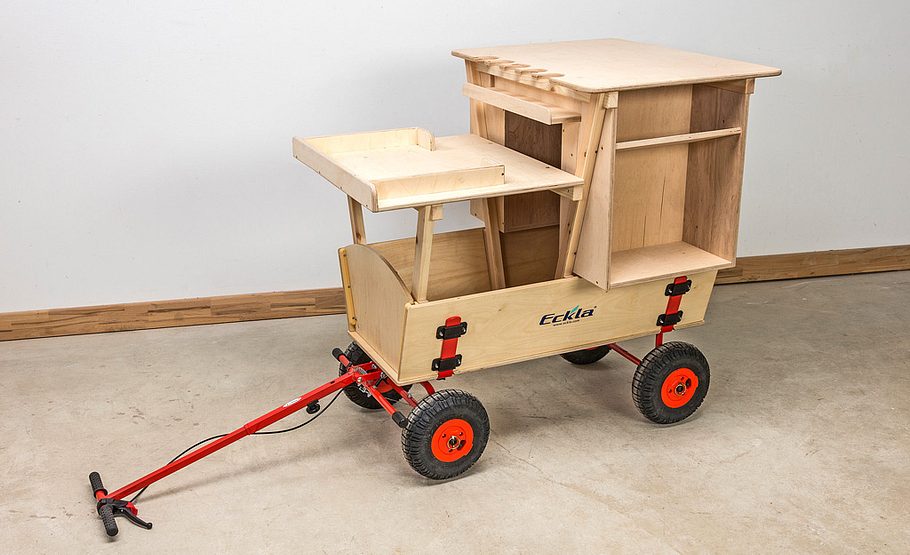

So sieht der Aufsatz-Rohbau nun in dem Bollerwagen aus. Jetzt folgen noch ein paar kleinere Details.

In einen der beiden Seitenkästen haben wir bereits einen nach innen geneigten Boden geschraubt. Hier können Sie z. B. Grillsaucen deponieren.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

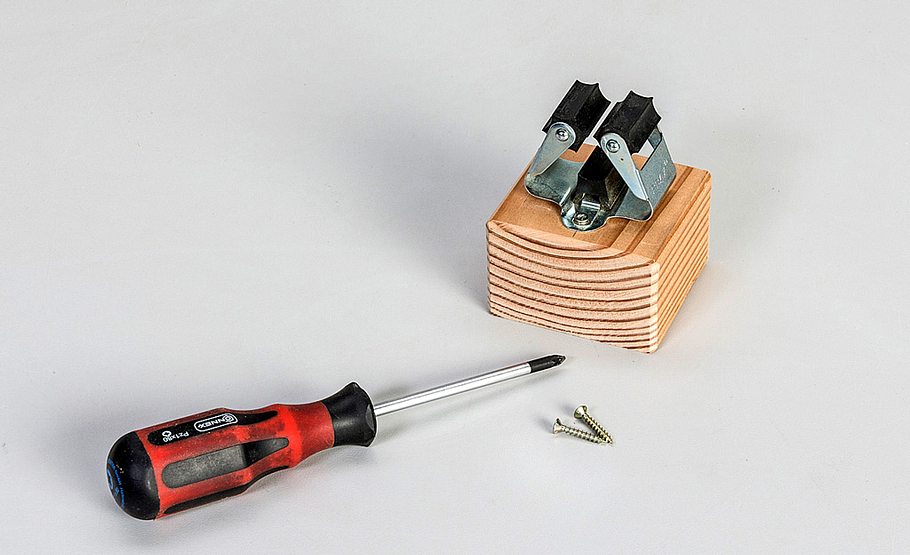

Um die Zugstange trotz des überstehenden Grilltischs aufstellen zu können, haben wir eine Werkzeugklemme auf einen Holzklotz …

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

… geschraubt und diesen von innen mittig vor den vorderen Randstreifen montiert.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

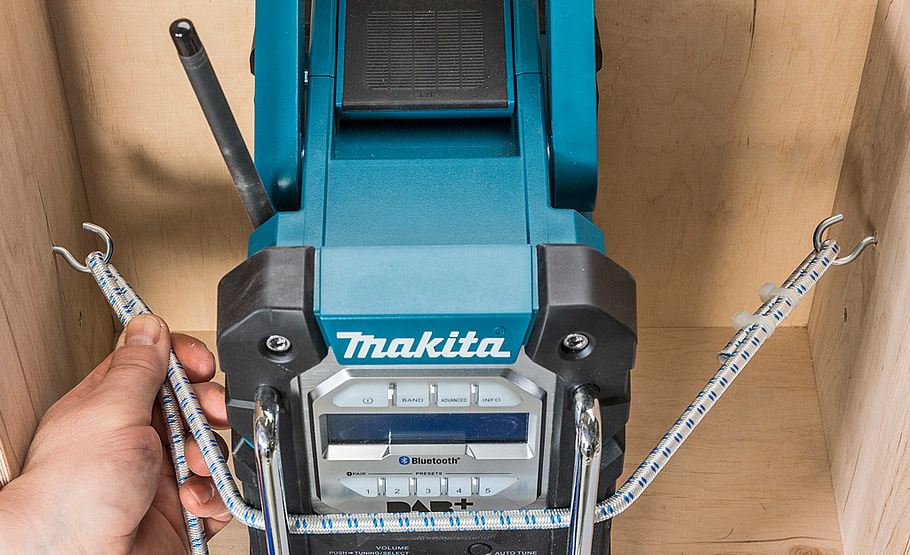

In einem Seitenkasten wurde mittig das Radio mit einem Expandergummi an zwei Hakenschrauben befestigt.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

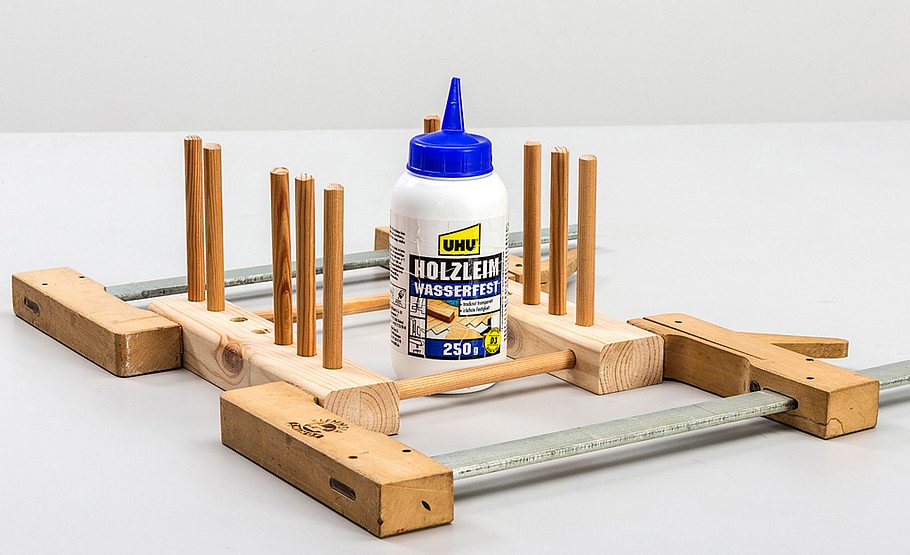

Für die andere Kastenseite (mit dem schrägen Zwischenboden) bauten wir aus Rundstangen und Latten einen Tellerständer.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

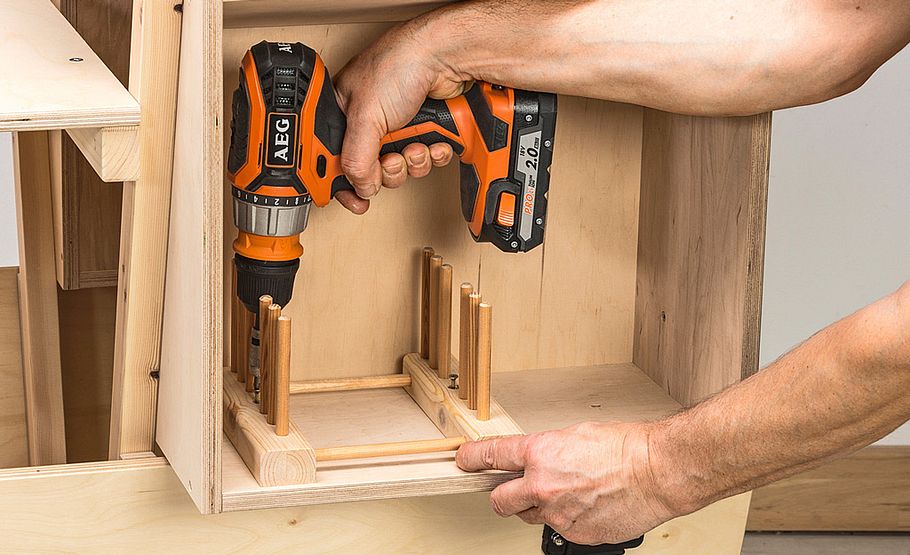

Den Tellerhalter einfach auf die Grundplatte schrauben. Auf den freien Platz rechts daneben passt dann noch ein Besteckkorb.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

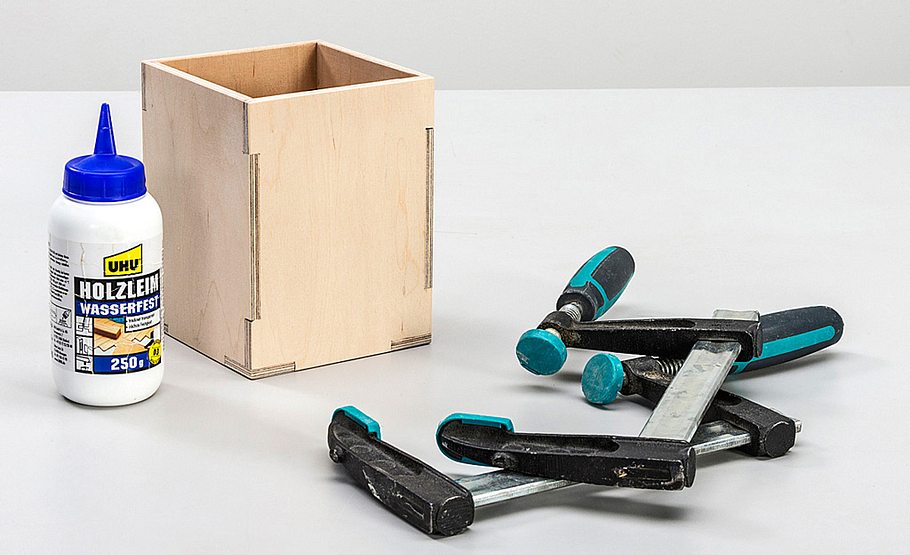

Schneiden Sie die Bauteile aus dünnem Sperrholz zu und verleimen Sie sie. Dann schrauben Sie den Kasten ebenfalls fest.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

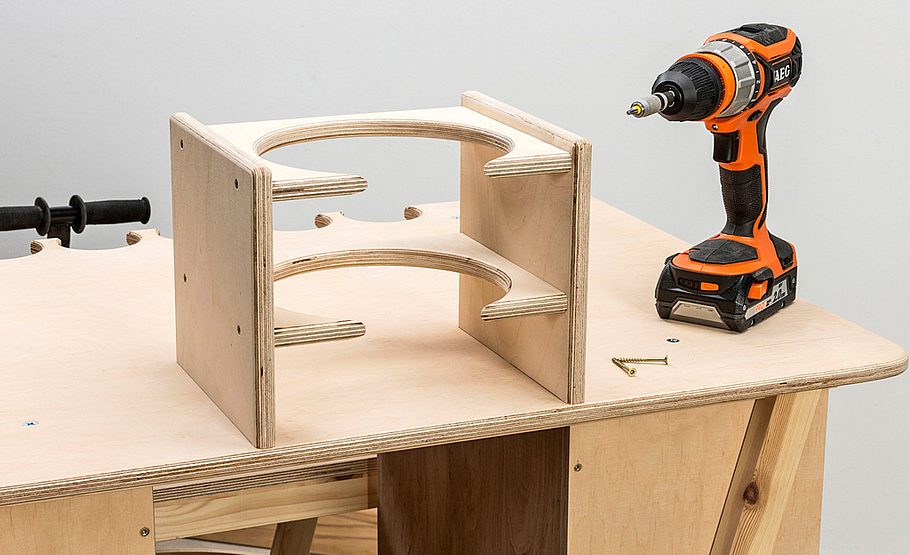

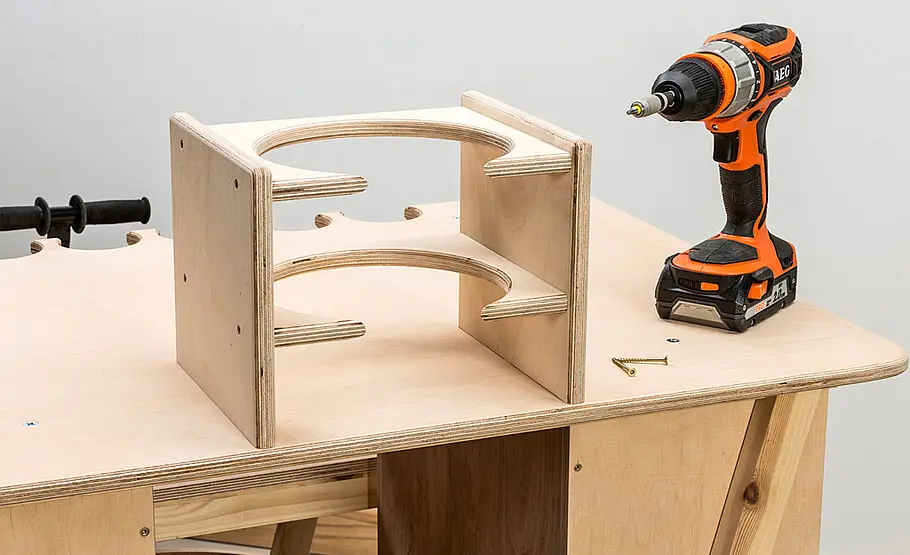

Eines der Highlights ist sicher der Halter für das Partyfässchen. Bauteile zuschneiden und abrunden, dann verschrauben.

Foto: sidm / CK, KEH, MMM

Bauplan: Party-Grillwagen selber bauen

Den Halter haben wir von unten durch die Thekenplatte verschraubt. Das Holz zum Schluss ölen oder lackieren.

Mal ehrlich: Sind Sie nicht auch oft ein bisschen bequem? Na dann nichts wie raus! Wenn Ihnen „normales“ Wandern zu eintönig ist, dann gehen Sie doch mit Freunden auf Vatertags-Tour!

Christi Himmelfahrt ist Vatertag – aber warum feiern wir an diesem christlichen Feiertag eigentlich die Väter so besonders? Das folgende Video "Vatertag – was feiern wir heute?" klärt über die Ursprünge auf:

JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Oder feiern Sie mal einen wirklich bewegten Geburtstag, und füllen Sie den vielzitierten Spruch „Der Weg ist das Ziel“ selbst mit Leben! Unser Partywagen hält dafür alles bereit, was Mann (und Frau) unterwegs braucht: Getränke – sogar ein Partyfässchen –, einen heißen Gasgrill und ein digitales Akku-Radio mit Bluetooth.

Bollerwagen für Vatertag selber bauen

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

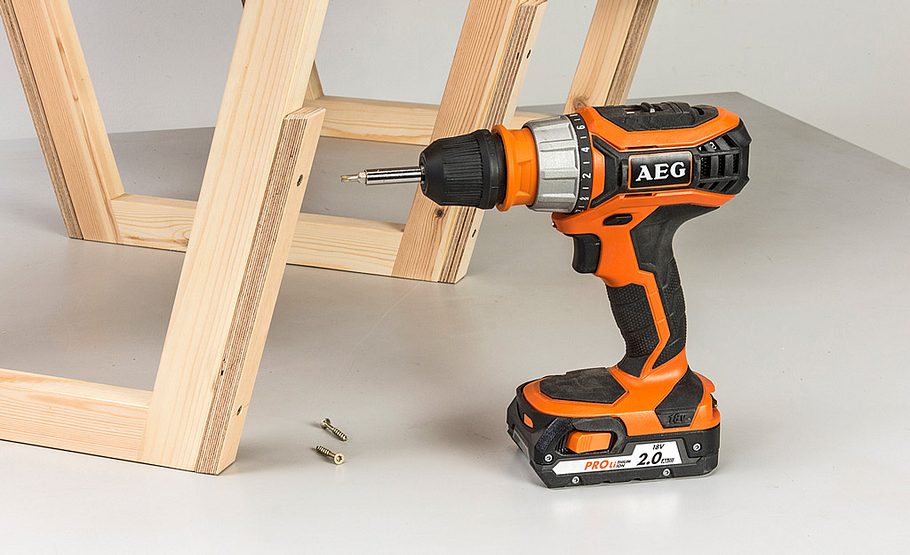

  • Akku-Bohrschrauber

  • Beitel

  • Gehrungssäge

  • Handkreissäge mit Führungsschiene

  • Oberfräse

  • Senker

  • Stichsäge

  • Zwingen

Basis für unseren Bauvorschlag, den Sie als Bauplan bestellen können, ist ein solider Bollerwagen. Wir hatten zunächst an ein sehr günstiges Modell gedacht, mussten dann jedoch feststellen, dass es sich voll beladen nur sehr schwer bewegen ließ. Der Ecklatrak Long des deutschen Herstellers Eckla ist hingegen bis 150 kg belastbar, solide gebaut, werkzeuglos zerlegbar und manövrierfähig – kurz, eine wirklich gute Basis für diesen und andere Zwecke. Der Party-Aufsatz lässt sich natürlich auch an andere Bollerwagen- Typen anpassen, achten Sie aber bei der Wahl des Fahrzeugs unbedingt auf eine hohe Qualität.

Wo du das Werkzeug finden kannst

Party-Bollerwagen: Ausstattung

Neben dem geeigneten Unter- und Aufsatz benötigt der Vatertags-Bollerwagen natürlich noch das ein oder andere Zubehör, um wirklich partytauglich zu sein. Das Partyfässchen für frischgezapftes Bier haben wir direkt auf der Theke montiert. Der Gasgrill für das mobile Grillvergnügen stammt von Enders und kann auch mit Kartuschen betrieben werden. Für die richtige Stimmung sorgt das Makita Radio mit DAB+, das via Bluetooth auch die Musik von Ihrem Handy abspielen kann.

Bollerwagen-Ausstattung
