Anschlagwinkel und Schmiege selber bauen

Aus selbst 10/2021

Damit beim Möbelbau alles mit rechten Dingen zugeht und auch schräge Vorhaben passgenau realisiert werden können, sind diese beiden Schreinerwerkzeuge unentbehrlich.

(1/27)
Foto: sidm / MMM

Anschlagwinkel und Schmiege selber bauen

Für große Projekte: Schreinerwinkel und Schmiegen sind wichtige Werkzeuge in der Holzwerkstatt. Wir zeigen den Selbstbau in XL!

Foto: sidm / MMM

Schreinerwinkel bauen

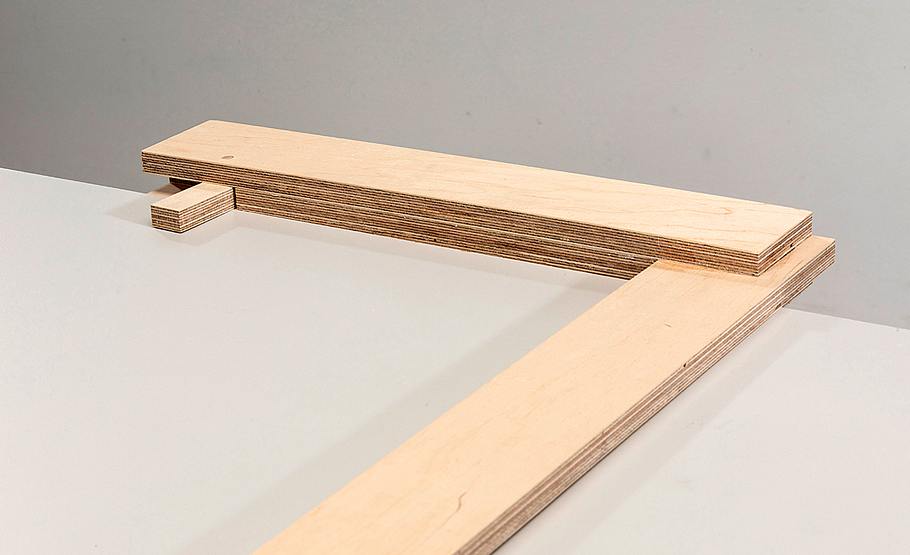

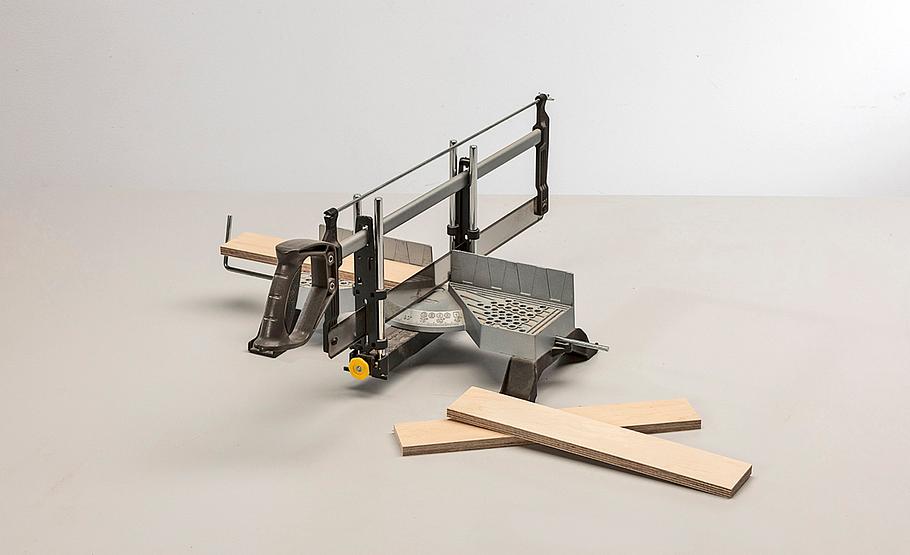

Wir beginnen mit dem Bau des Schreinerwinkels: Längen Sie exakt parallel zugeschnittene Multiplexstreifen rechtwinklig ab.

Foto: sidm / MMM

Schreinerwinkel bauen

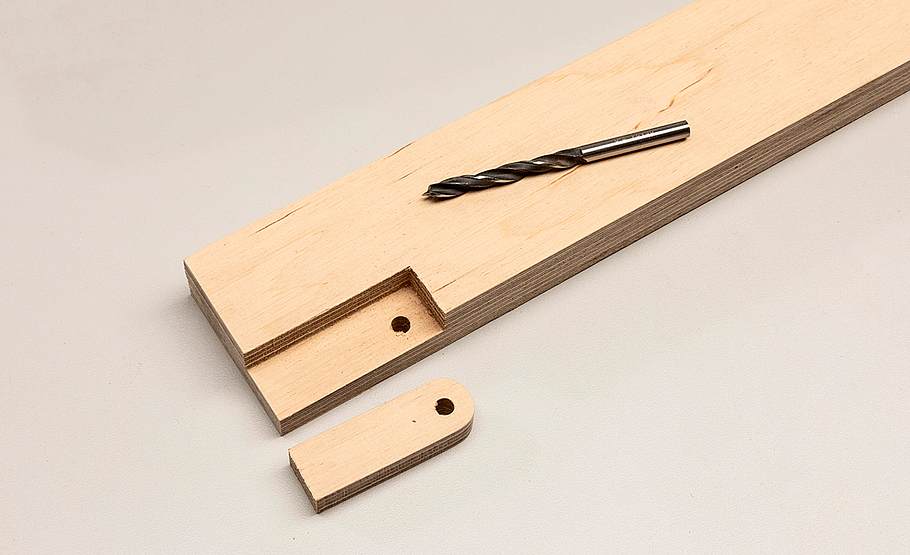

Für den Griff-Schenkel benötigen Sie zwei längere Schalen und ein kürzeres Mittelstück. Klinken Sie aus dem mittleren Holz ...

Foto: sidm / MMM

Schreinerwinkel bauen

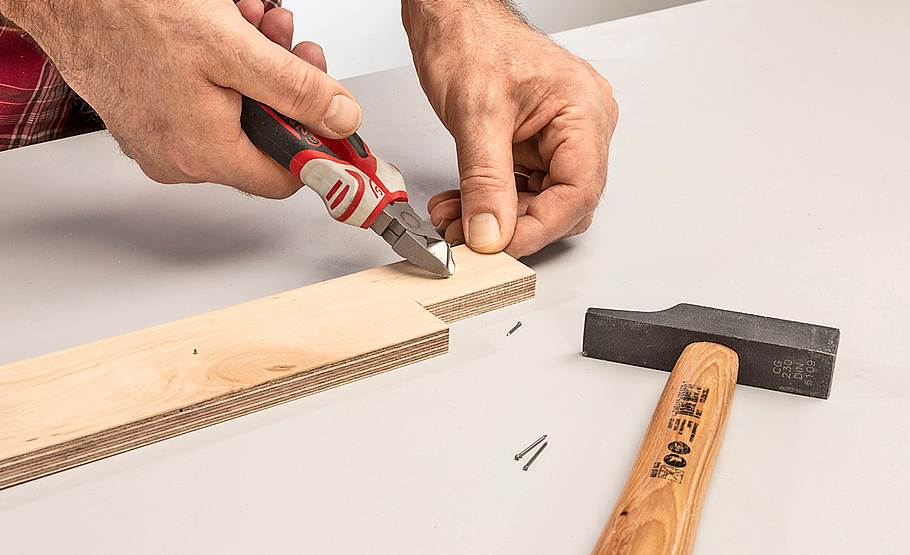

... eine längere Ecke exakt aus. Beide Teile behalten! Nun in eine Seite des Mittelstücks Drahtstifte schlagen und abkneifen.

Foto: sidm / MMM

Schreinerwinkel bauen

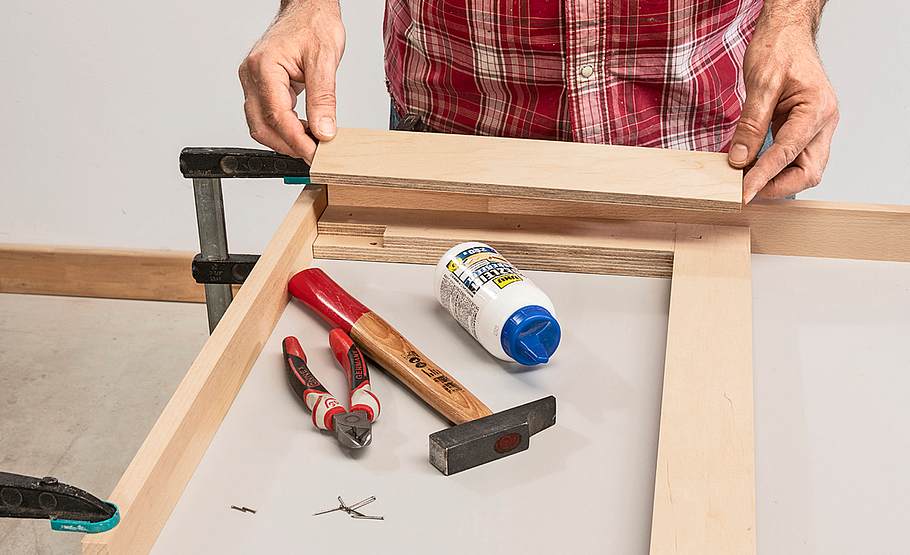

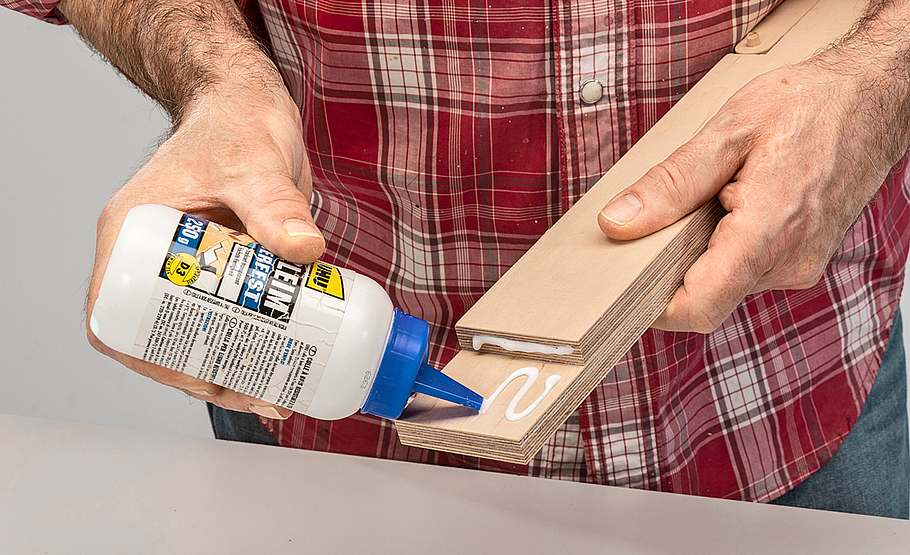

Dieses Bauteil nun exakt bündig mit einer längeren Griffschale verleimen. Tipp: Die Hölzer dazu in einer Winkellade ausrichten.

Foto: sidm / MMM

Schreinerwinkel bauen

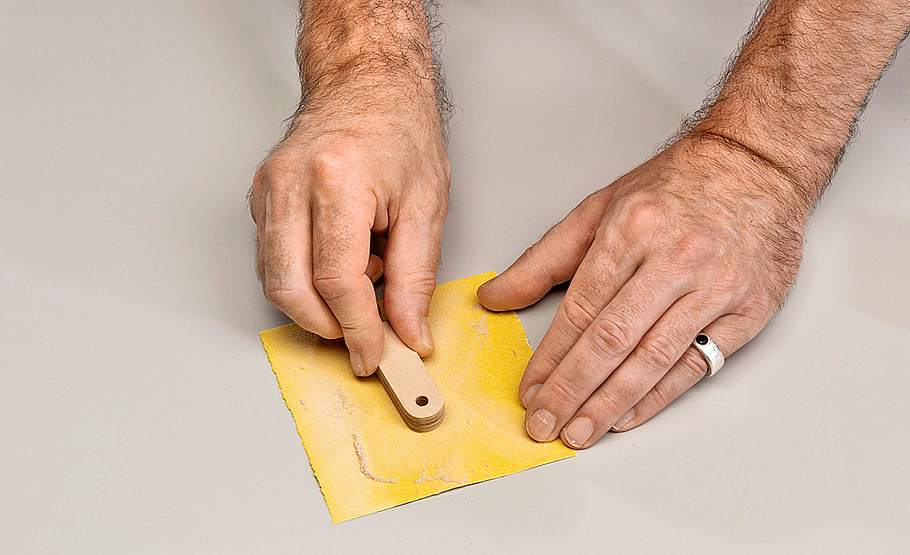

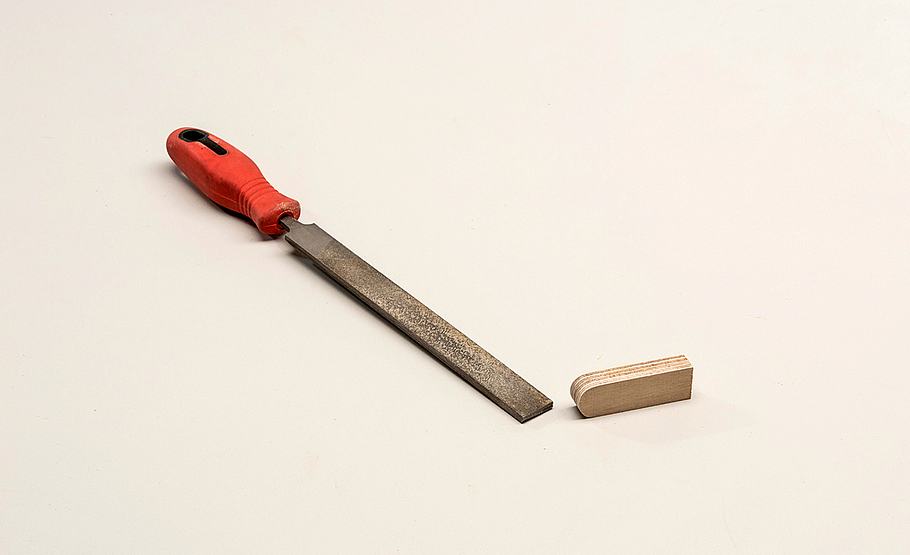

Danach schleifen Sie das ausgeklinkte Holzstück glatt und legen an einer Seite eine Rundung mit der Feile an.

Foto: sidm / MMM

Schreinerwinkel bauen

Das Holzstück wieder in die ursprüngliche Aussparung legen und mit einer (Ständer-)Bohrmaschine beide Bauteile durchbohren.

Foto: sidm / MMM

Schreinerwinkel bauen

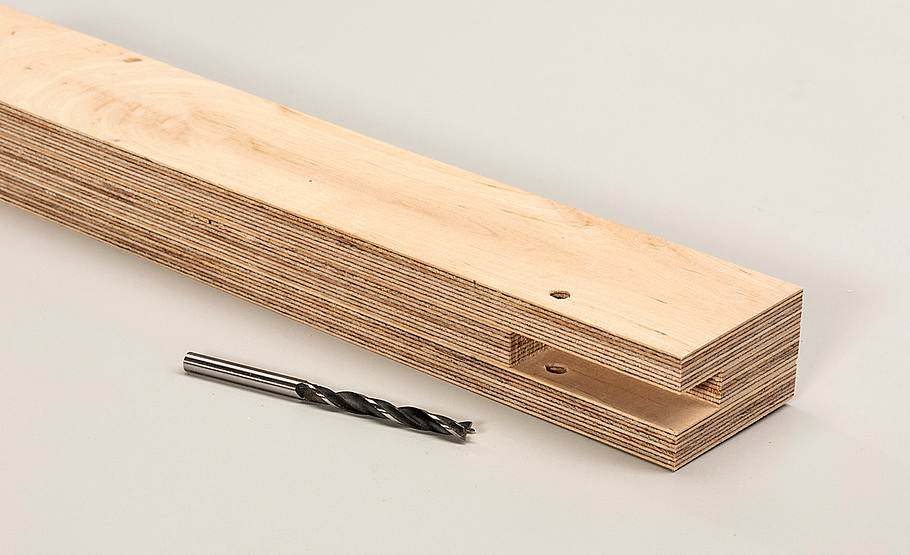

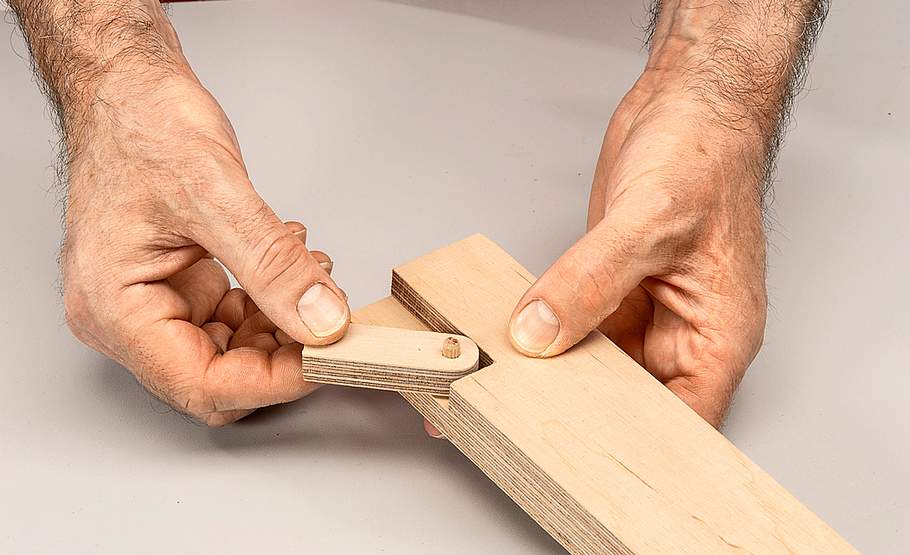

Wir haben für einen 6-mm-Holzdübel ein 6-mm-Loch gebohrt. Dieses Bild zeigt die spätere Klapp-Funktion des kleinen Hebels. Der Klapphebel dient als Auflager des Griffteils beim Anriss auf Holzplatten.

Foto: sidm / MMM

Schreinerwinkel bauen

Doch bevor der Hebel final montiert wird, wird der zweite Schenkel, die sogenannte Zunge rechtwinklig angeleimt.

Foto: sidm / MMM

Schreinerwinkel bauen

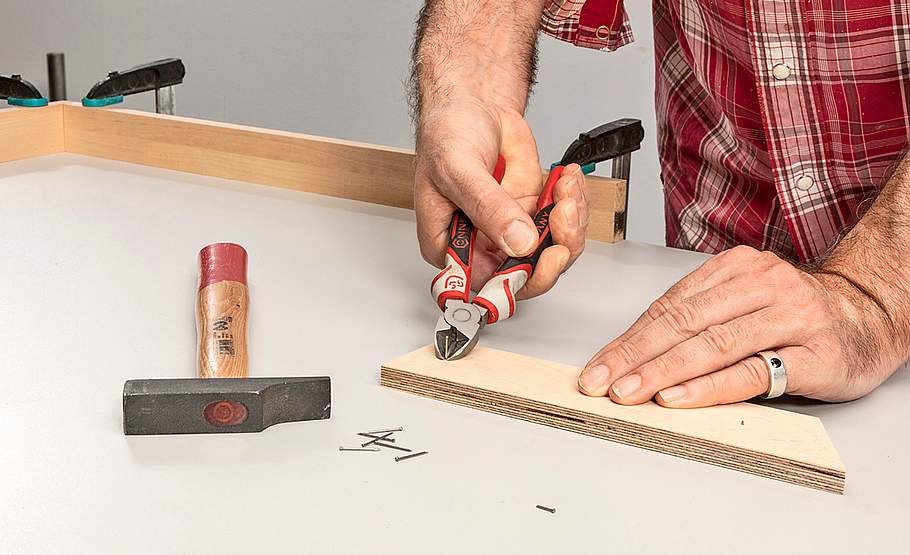

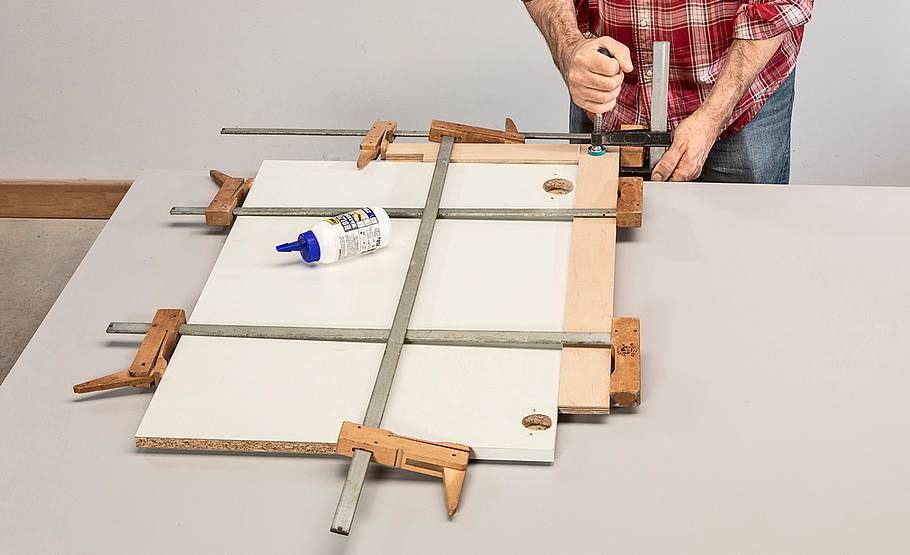

Als Verleimhilfe dient eine exakt rechtwinklig zugeschnittene Holzplatte. Auch hier den Nageltrick mit abgekniffenen ...

Foto: sidm / MMM

Schreinerwinkel bauen

... Drahtstiften anwenden, genauso wie bei dem folgenden Aufdoppeln der zweiten Griffschale. So ist die Zunge sicher fixiert!

Foto: sidm / MMM

Schreinerwinkel bauen

Im Anschluss übertragen Sie das Loch für den Klapphebel von der einen auf die andere Griffschale. Senkrecht durchbohren!

Foto: sidm / MMM

Schreinerwinkel bauen

Bevor nun der Klapphebel eingesetzt wird, müssen Sie ihn etwas dünner schleifen, damit er nicht zwischen den Lagen klemmt.

Foto: sidm / MMM

Schreinerwinkel bauen

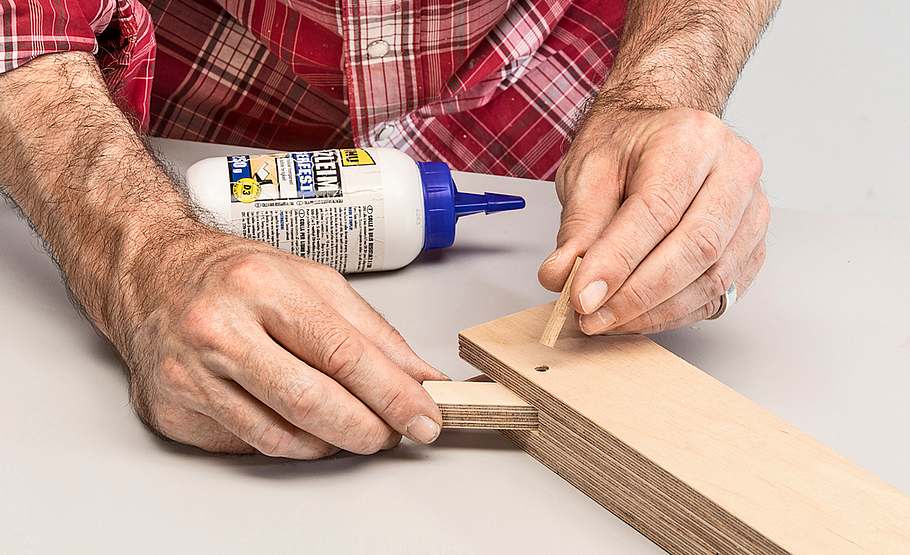

Dann wenig Holzleim in die untere Bohrung und an den oberen Teil des Dübels geben, den Dübel einschlagen und bündig kürzen.

Foto: sidm / MMM

Schreinerwinkel bauen

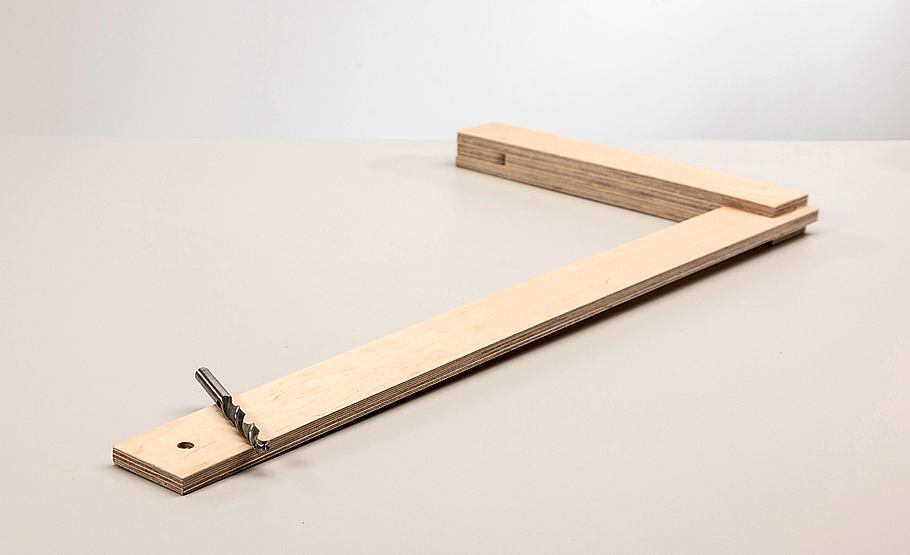

Griff und Zunge nochmals glatt nachschleifen und ein Loch zum Aufhängen durch das Zungenende bohren. Fertig ist der Winkel!

Foto: sidm / MMM

Schreinerwinkel bauen

Hier sieht man gut, wie der Klapphebel den Winkelgriff auf der Platte hält.

Foto: sidm / MMM

Schmiege selber machen

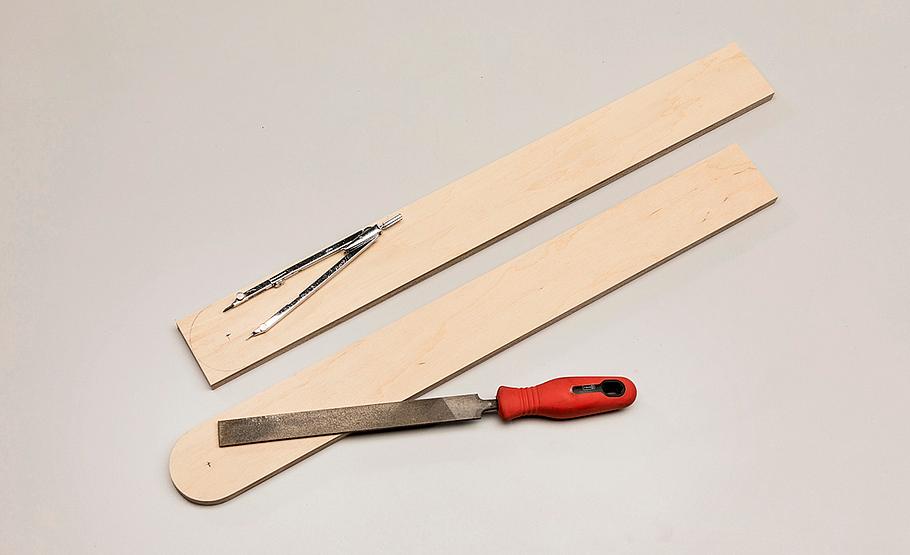

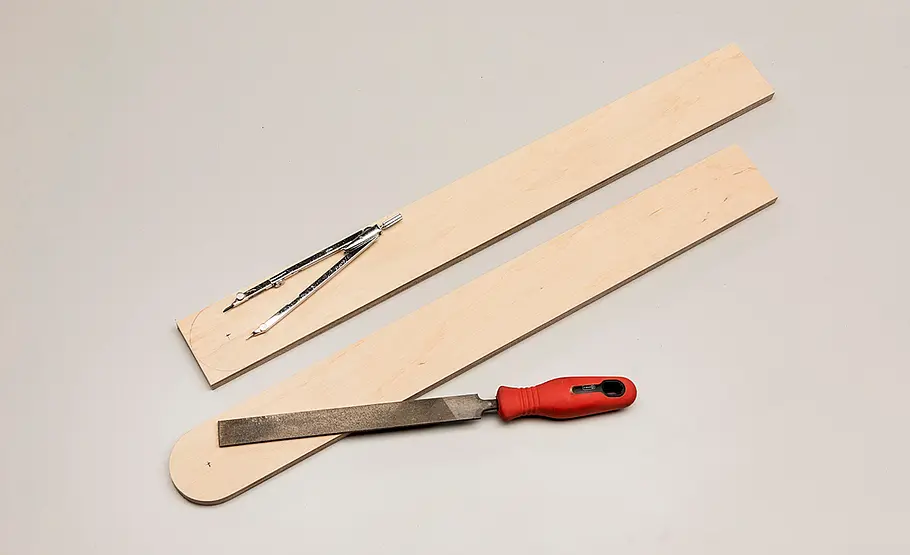

Auch die Schmiege besteht aus einem dreifach aufgedoppelten Handteil und einer beweglichen Zunge. Die Außenschalen auf ...

Foto: sidm / MMM

Schmiege selber machen

... einer Seite abrunden, das Mittelstück zur Innenseite schräg zuschneiden. In eine Griffschale Nägelchen schlagen und abkneifen.

Foto: sidm / MMM

Schmiege selber machen

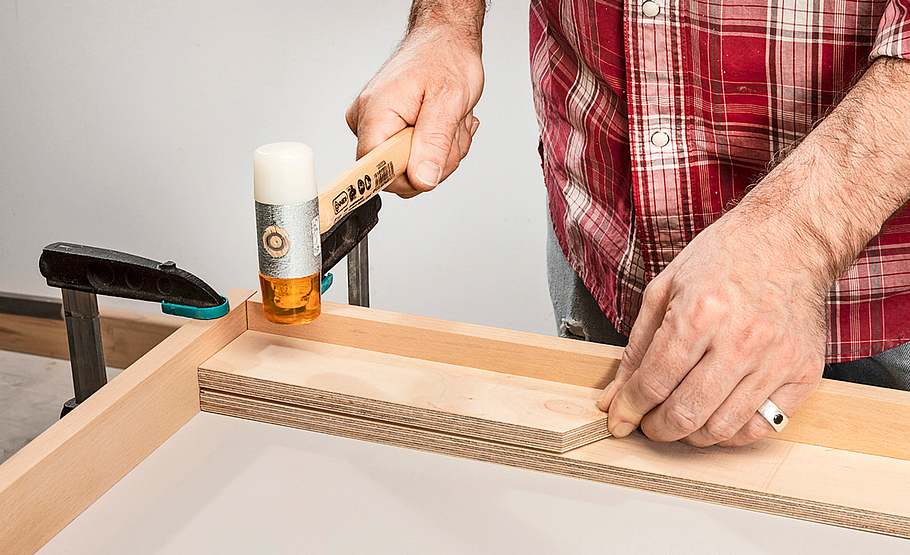

Nun wird das Zwischenstück in einer Winkellade außen bündig darauf ausgerichtet und mit einem Schonhammer angedrückt.

Foto: sidm / MMM

Schmiege selber machen

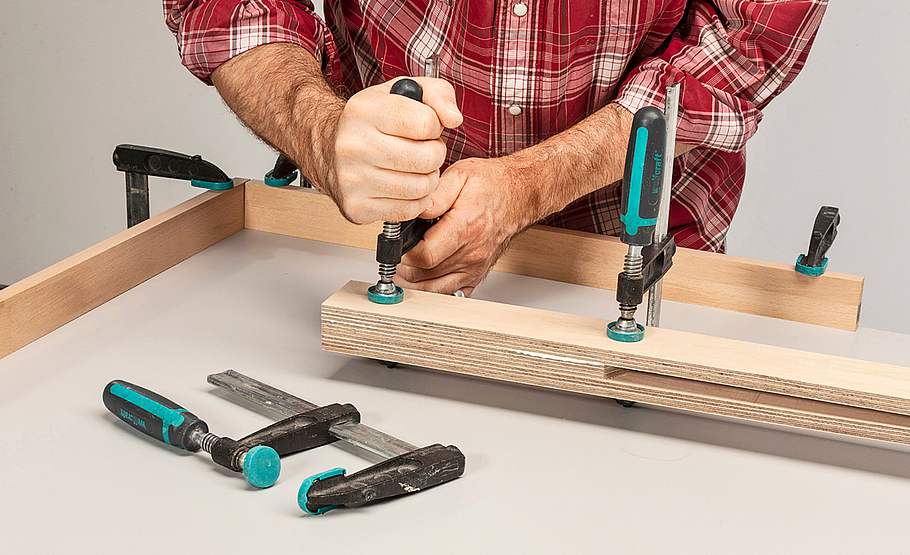

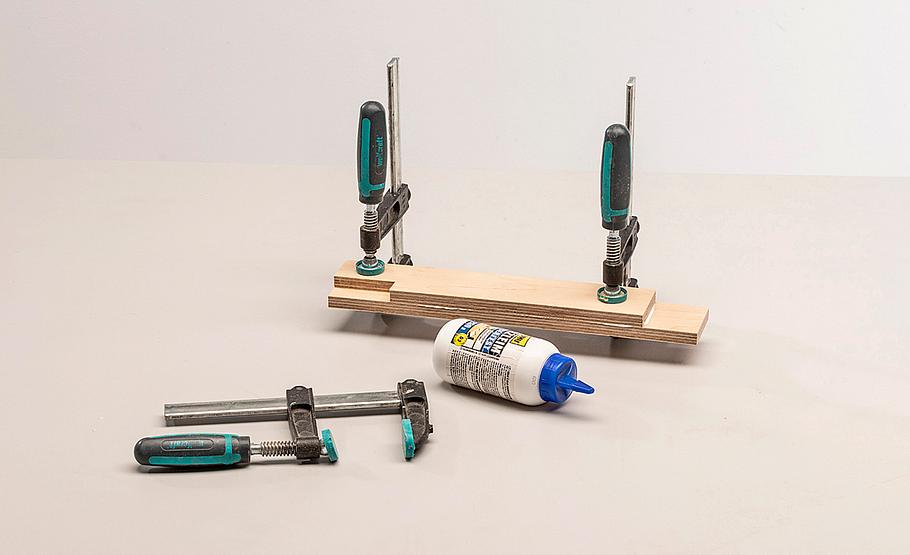

Dasselbe folgt dann mit der zweiten Außenschale. Jetzt Leim angeben und verpressen – die Nägelchen verhindern ein Verrutschen.

Foto: sidm / MMM

Schmiege selber machen

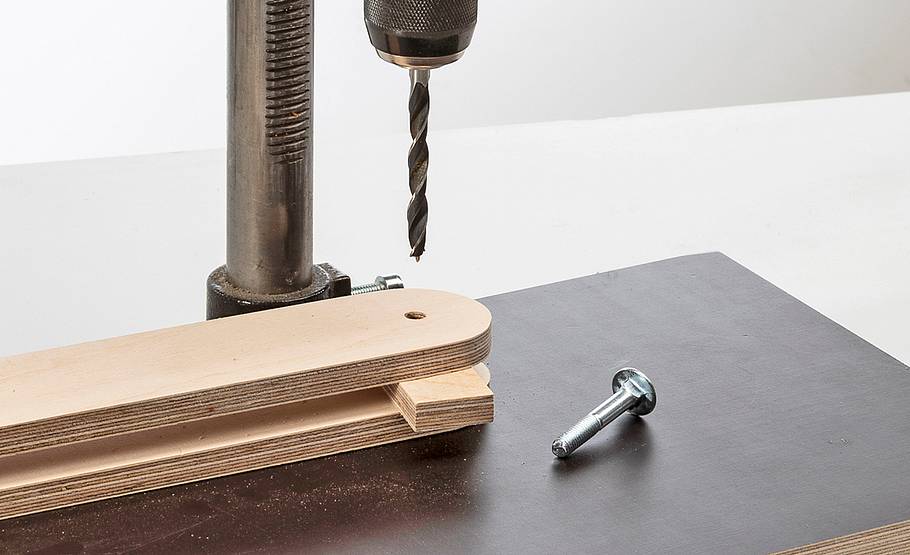

Durch den Mittelpunk tder Rundung (Zirkelnadel-Einstich) bohren Sie nun ein 8-mm-Loch. Legen Sie beim Bohren ein Holzstück in den Schlitz für die Zunge. So biegen sich die Außenschalen beim Bohren nicht zusammen.

Foto: sidm / MMM

Schmiege selber machen

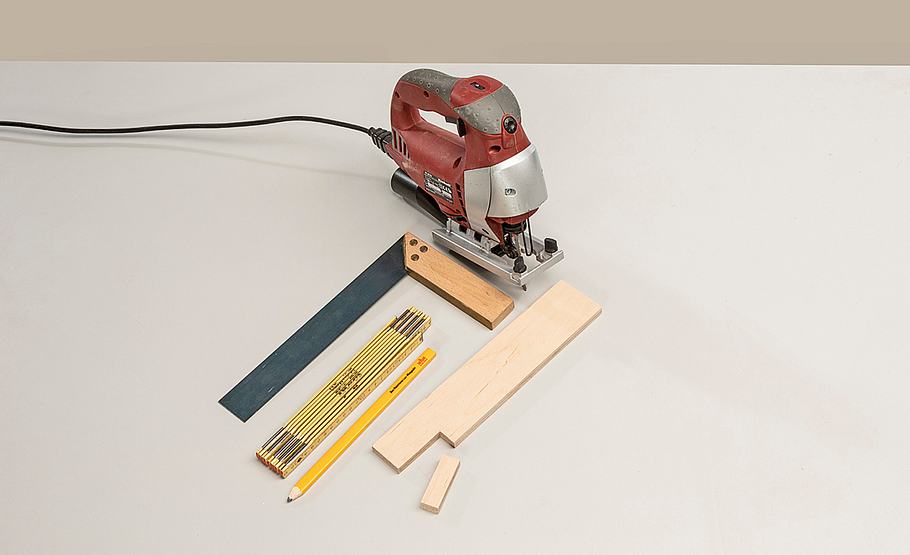

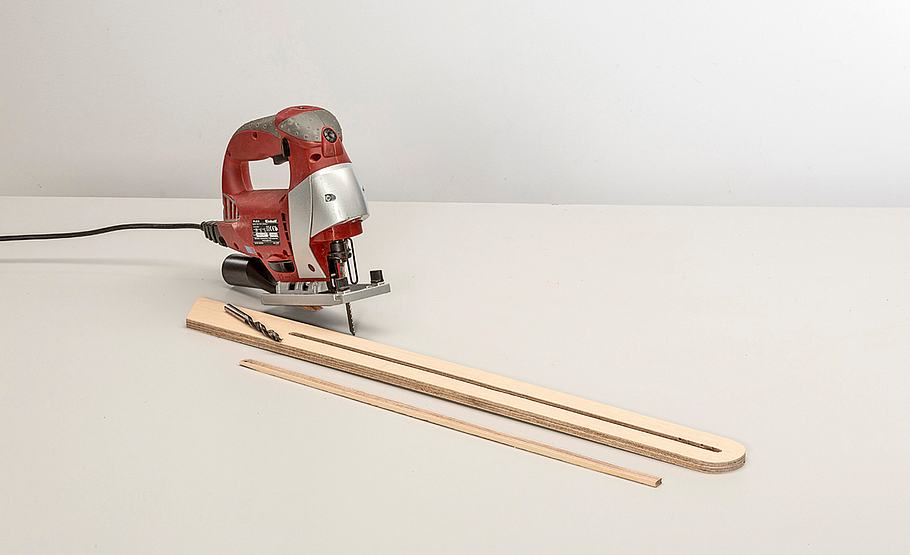

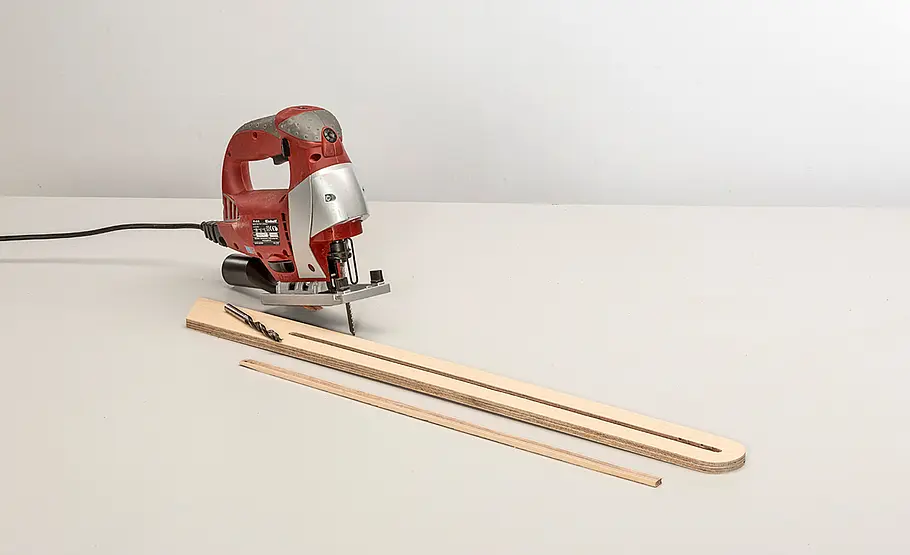

Nun die Zunge zuschneiden (eine Seite rund, eine Seite schräg) und in der Mitte ein Langloch für die M8-Schlossschraube schneiden.

Foto: sidm / MMM

Schmiege selber machen

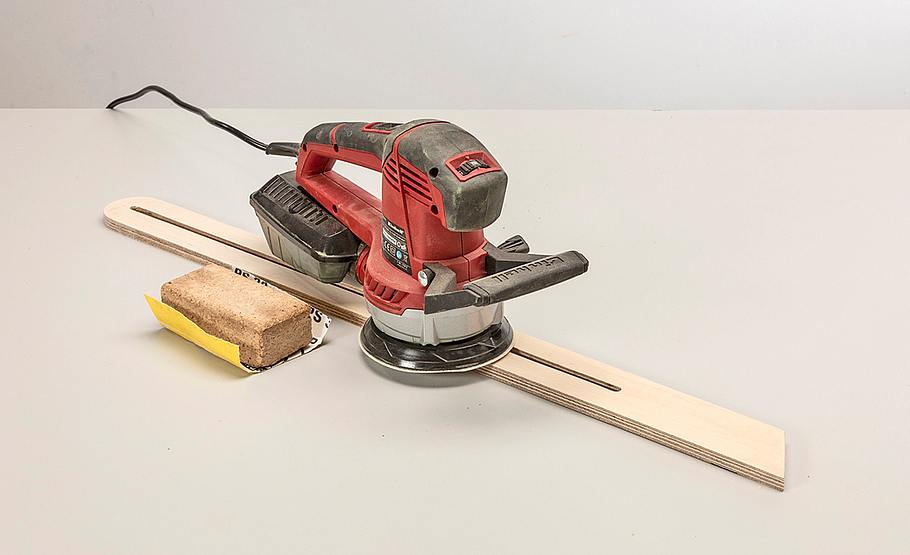

Auch die Zunge darf nicht zwischen den Schalen klemmen. Deshalb muss das Holz etwas dünner geschliffen werden.

Foto: sidm / MMM

Schmiege selber machen

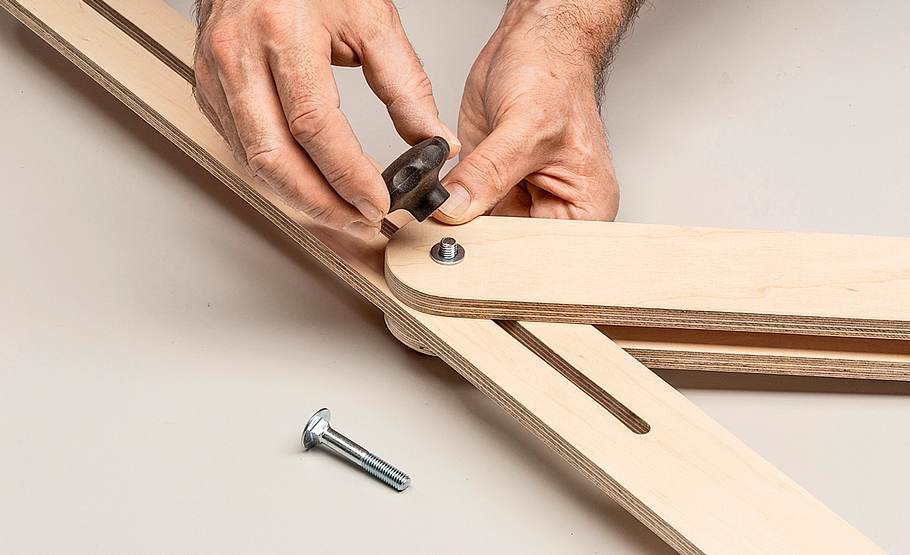

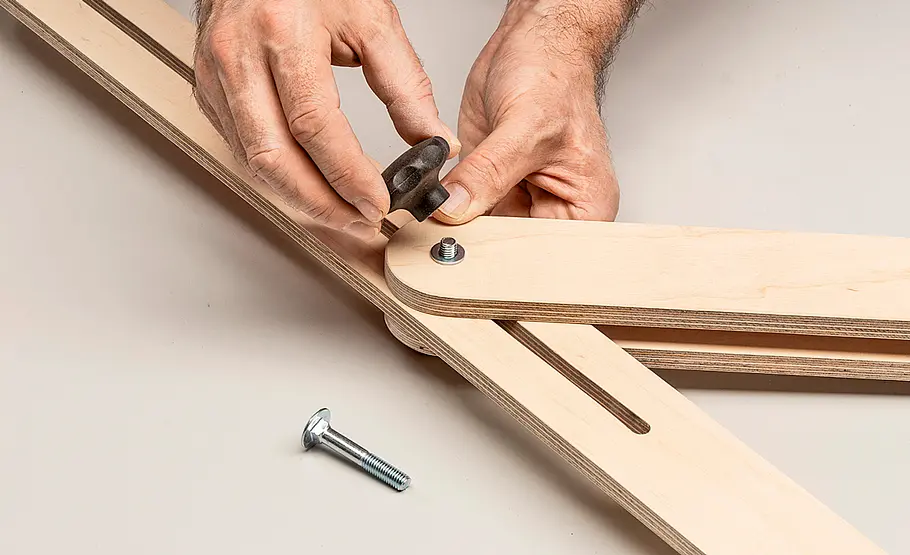

Legen Sie die Zunge ein und stecken von einer Seite die Schlossschraube durch. Auf der gegenüberliegenden Seite mit einer ...

Foto: sidm / MMM

Schmiege selber machen

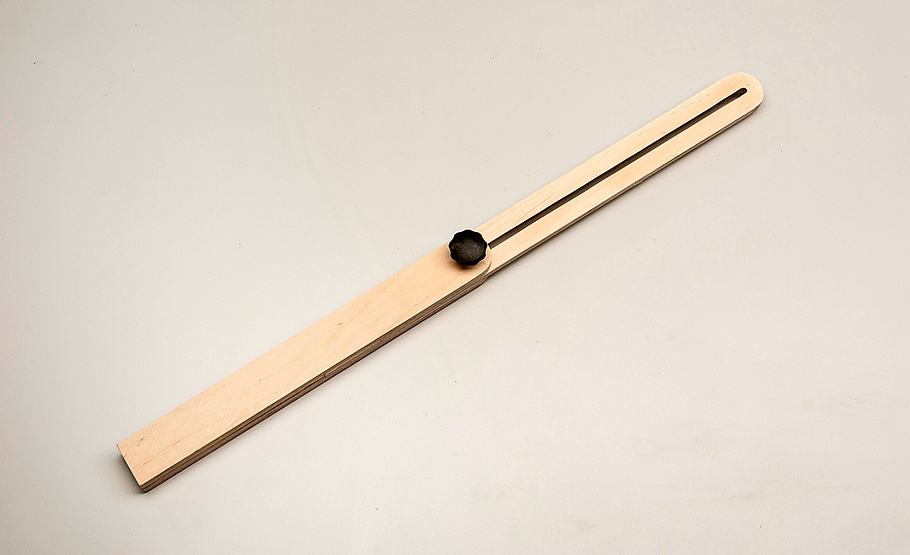

... Unterlegscheibe und einem M8-Handrad sichern. Zusammengelegt sieht die Schmiege nun so aus (minimale Größe). Die Schräge der Zunge liegt in diesem Fall an der Schrägen des Mittelstücks an.

Foto: sidm / MMM

Schmiege selber machen

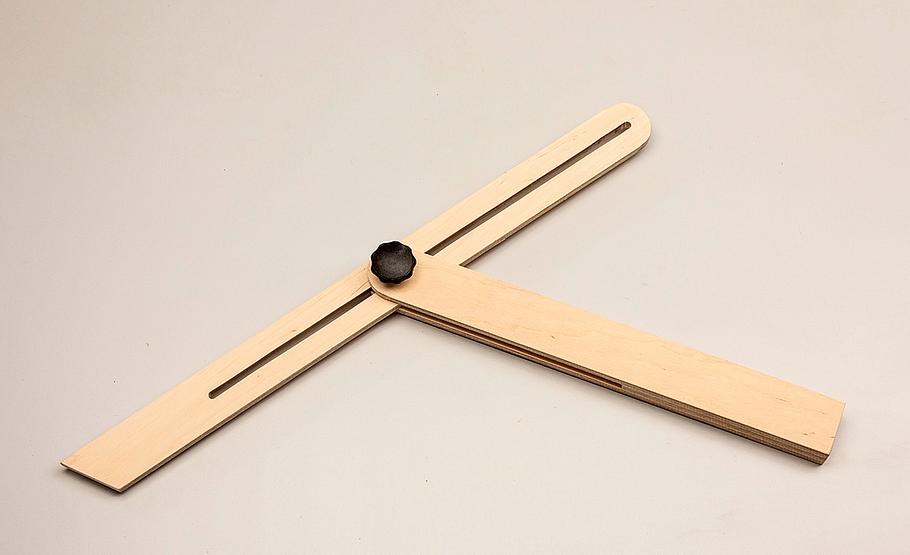

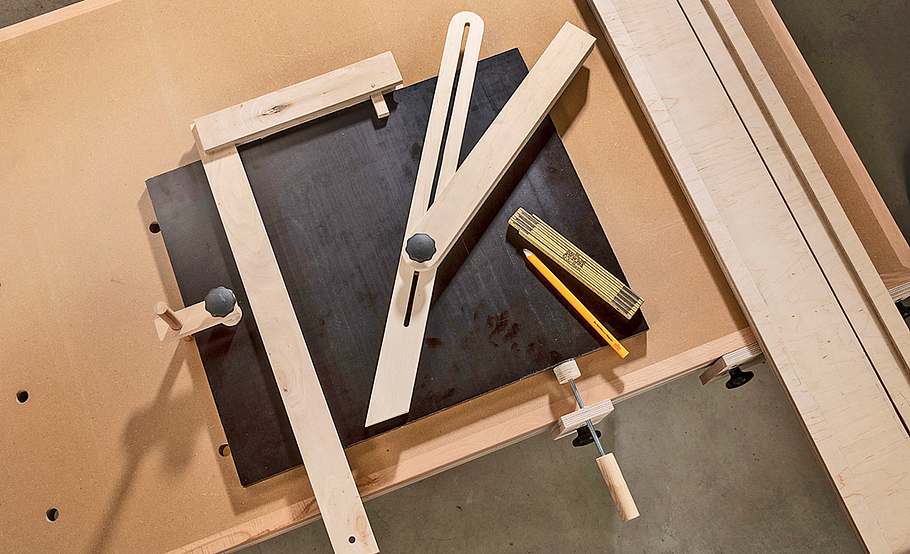

Zum Verstellen das Handrad lösen, Griff und Zunge ausrichten (z. B. beim Abnehmen einer Ecke) und das Handrad festdrehen. Mit der Schmiege lassen sich problemlos Winkel abnehmen und übertragen.

Foto: sidm / AP

Anschlagwinkel und Schmiege selber bauen

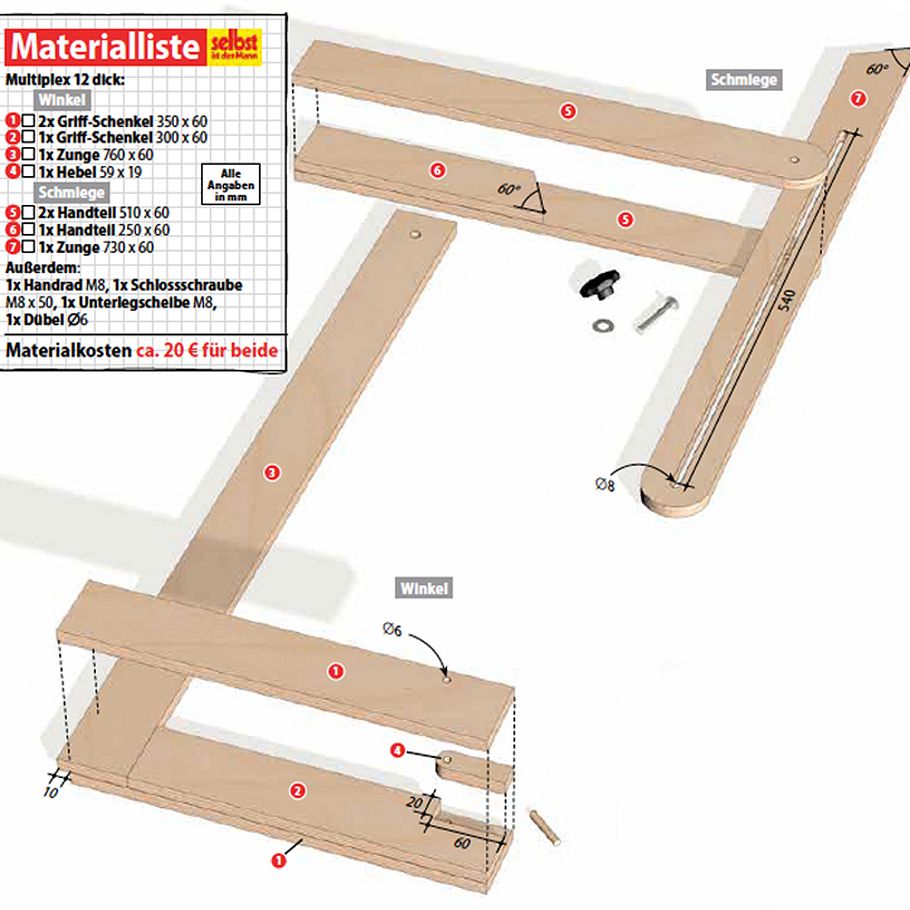

Die Materialliste zeigt, welches Material Sie brauchen. Die Zeichnung zeigt den genauen Bau.

Die Bedeutung von Schreinerwinkel und Schmiege wird bei Heimwerkern häufig verkannt. Doch gerade diese unscheinbaren Schreinerwerkzeuge sind oft von entscheidender Bedeutung, wenn es um präzises Arbeiten geht – sei es für den rechtwinkligen Anriss auf Werkstücken (allen voran auf Holzplatten), die Überprüfung der rechten Winkel beim Korpusbau oder das Abnehmen von Schrägen (z. B. Dachschrägen) und das Übertragen des ermittelten Winkels auf Balken oder Plattenmaterial.

Checkliste Werkzeug

  • Bohrmaschine

  • Exzenterschleifer

  • Feile

  • Hammer

  • Handkreissäge

  • Seitenschneider

  • Stichsäge

  • Zirkel

  • Zwingen

Natürlich kann man sich die Werkzeuge dafür kaufen. Und kleine Schmiegen oder Winkel sind in einfacher Ausführung auch nicht teuer. Doch gerade für den Bau größerer Schränke, Pergolen oder auch zum Anriss auf Platten ist ein Winkel oder eine Schmiege mit langen Schenkeln einem kleinen Modell weit überlegen! Aber sind solche selbstgebauten Werkzeuge auch zuverlässig? Die einfache Antwort lautet: Ja! Den einfachen Nachbau zeigt deswegen unsere Bildergalerie oben ganz im Detail >>

Bei der Schmiege verhält es sich so, dass sie keine Winkel misst, sondern nur einen vorhandenen Winkel abnimmt. Hier ist das entscheidende Kriterium, dass die verstellbaren Schenkel der Schmiege gerade sind und die Arretierung der Winkel sicher ist. Der Vorteil einer langen Schmiege gegenüber einer kurzen wird zum Beispiel bei folgender Anwendung deutlich: Sie haben einen Altbau und möchten unter dem Dach den Winkel zwischen Drempel und Dachschräge abnehmen. Dazu wird die Schmiege in den unbestimmten Winkel gelegt und arretiert. Das funktioniert zwar auch mit einer kleinen Schmiege, die wird aber ein oft vorhandenes Durchhängen der Decke wegen des kurzen Schenkels nicht erfassen.

Anders ist dies bei dem großen Modell. Der Bau des Winkels ist da schon heikler. Getreu dem geltenden Gesetz "ein rechter Winkel ist ein rechter Winkel" kann ein solches selbstgebautes Messwerkzeug nur dann funktionieren, wenn der Winkel zwischen den Schenkeln tatsächlich exakt 90° beträgt. Hier ist also größte Sorgfalt bei der Herstellung gefragt und die als Verleimhilfe genutzte Platte muss tatsächlich exakt rechtwinklig zugeschnitten sein.

Anleitung: Schreinerwerkzeug selber bauen

Wer das Schreinerwerkzeug nun auch bauen möchte, hat das Glück, dass der Nachbau ganz einfach gelingt. Wichtig ist nur, dass Sie vor allem beim Schreinerwinkel ganz genau arbeiten. Denn sonst wird später falsch gemessen.

Anschlagwinkel bauen

Zunächst einmal beginnen wir mit dem Bau des Schreinerwinkels. Hier werden die Multiplexstreifen zugeschnitten. Sie benötigen zwei längere Schalen und ein kürzes Mittelstück. Danach werden die Teile mit Drahtstiften ausgestattet und verleimt. Das kleine Mittelholzstück kann nun geschliffen und eingebaut werden.

Bevor Sie dann den Hebel montieren, wird der zweite Schenkel angeklebt. Damit alles exakt ist, nutzen Sie eine Verspannhilfe. Nun können Sie das Loch für den Klapphebel übertragen und senkrecht durchbohren. Vor dem Einsetzen schleifen und den Hebel verleimen.

Schmiege bauen

Danach wird die Schmiege gebaut, die ebenfalls aus drei aufgedoppelten Handteilen und einer beweglichen Zunge besteht.

  1. Zuerst werden die Außenschlaen auf einer Seite abgerundet und das Mittelstück zur Innenseite schräg zugeschnitten.
  2. Dann wird das Zwischenstück in einer Winkellade bündig ausgerichtet und mit dem Schonhammer angedrückt.
  3. Nun machen Sie das gleich mit der zweiten Außenschale. Verleimen und Verpressen Sie alles.
  4. Anschließend bohren Sie ein Loch durch den Mittelpunkt.
  5. Schneiden Sie die Zunge zu und schleifen Sie diese etwas dünner.
  6. Jetzt die Zunge einsetzen und mit einer Schlossschraube sichern.
