Halter für Schleifpapierrollen selber bauen

Aus selbst ist der Mann 3/2023

Wer viel und regelmäßig mit Holz arbeitet, der benötigt in der Regel auch größere Mengen Schleifpapier. Mit diesem Schleifmittelabroller haben Sie es stets griffbereit!

(1/28)
Foto: sidm / KEH

Schleifmittel-Abroller

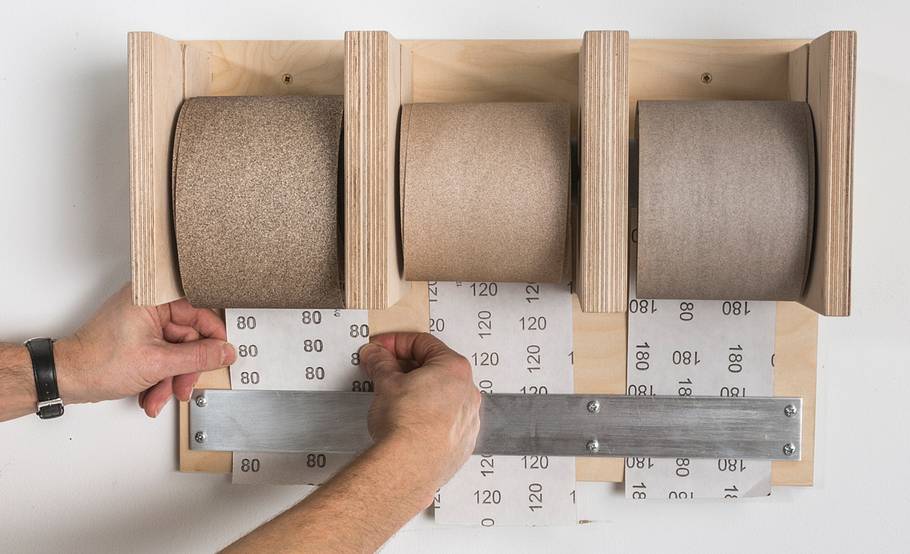

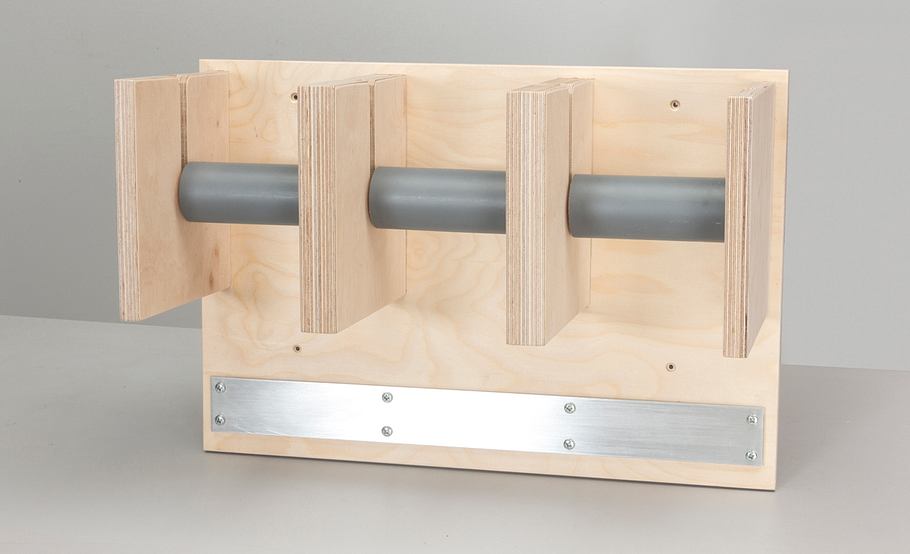

Passendes Schleifpapier immer zur Hand – mit diesem Abroller ist das ein Kinderspiel.

Foto: sidm / KEH

Schleifmittel-Abroller

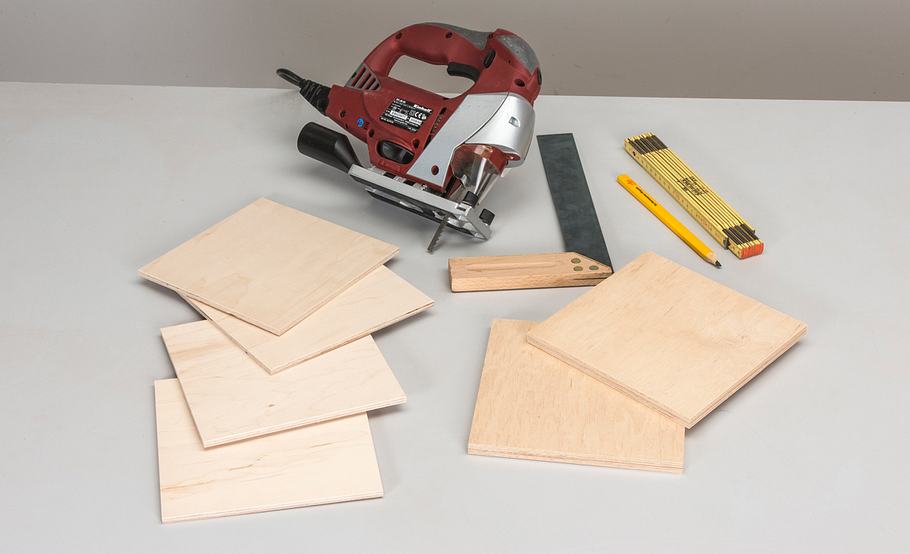

Schneiden Sie aus 6,5 und 12 mm starkem Multiplex zunächst die quadratischen Zwischenwände zu.

Foto: sidm / KEH

Schleifmittel-Abroller

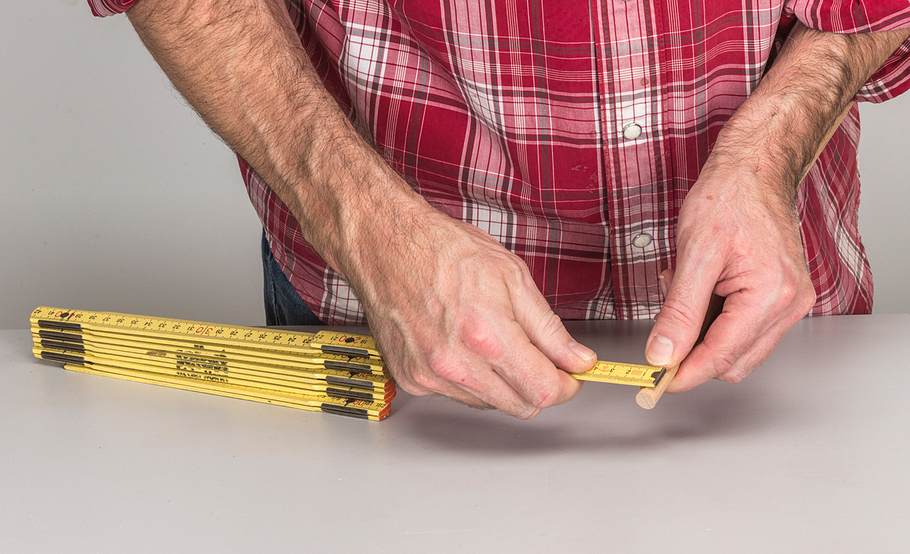

Als Kern-Achse für das Schleifmittel dient bei jeder Rolle ein separater Holz-Rundstab (hier 12 mm).

Foto: sidm / KEH

Schleifmittel-Abroller

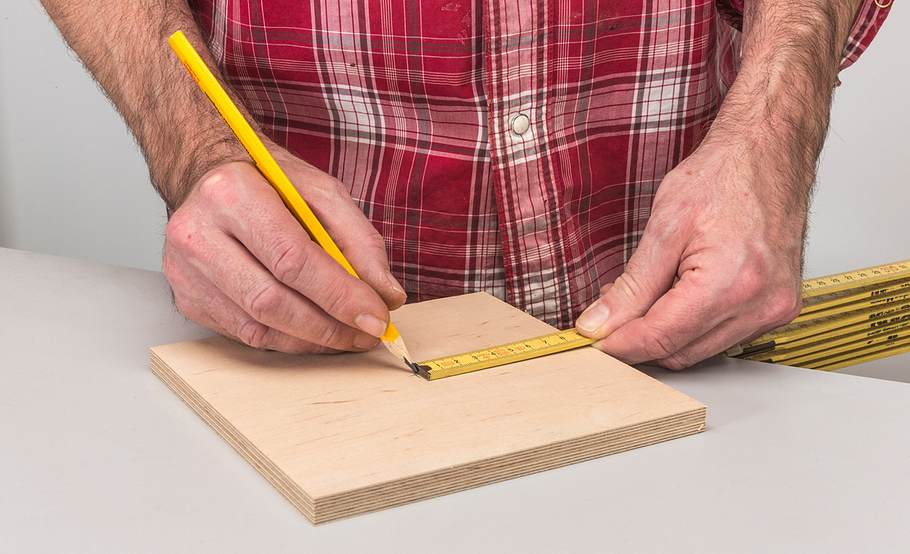

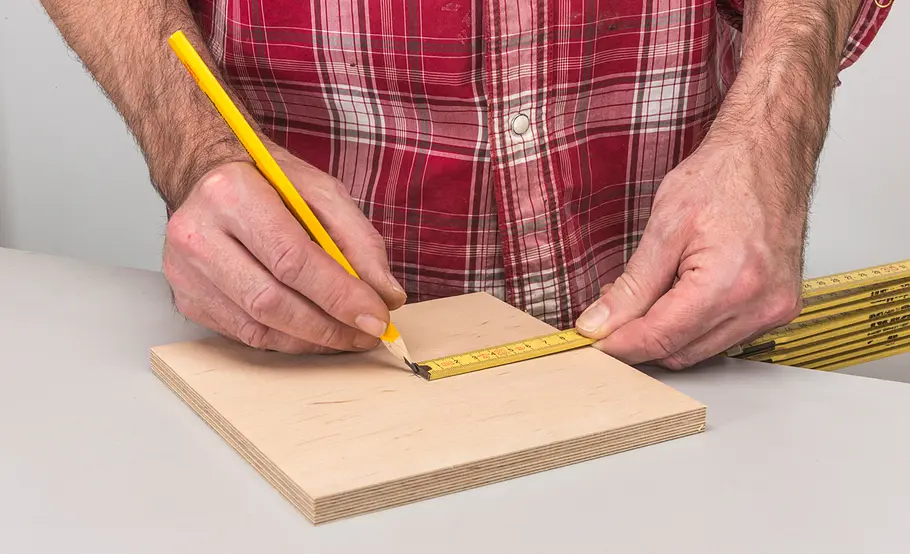

Nun zeichnen Sie den Mittelpunkt mittig auf die stärkeren Holzplatten und durchbohren ...


Foto: sidm / KEH

Schleifmittel-Abroller

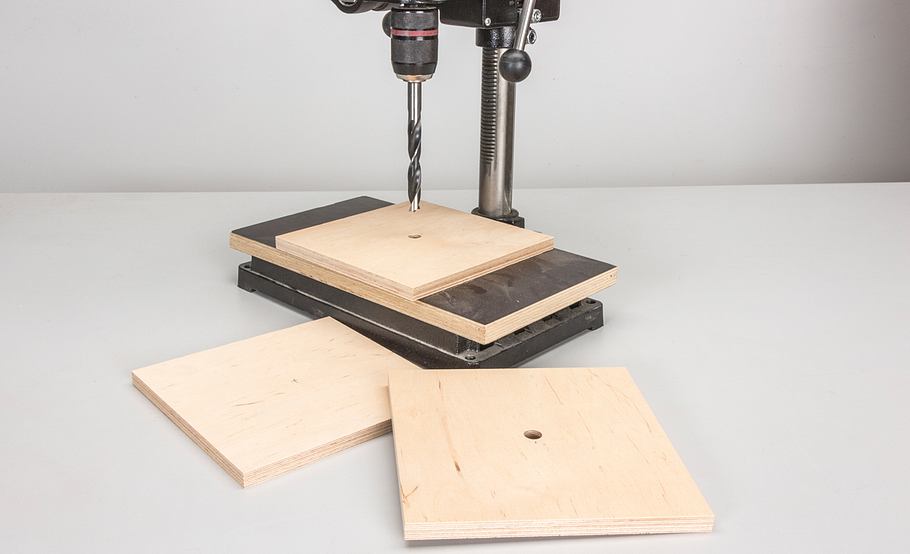

... diese mit einer Ständerbohrmaschine. Wählen Sie dazu einen um ein bis zwei Millimeter größeren Bohrerdurchmesser.

Foto: sidm / KEH

Schleifmittel-Abroller

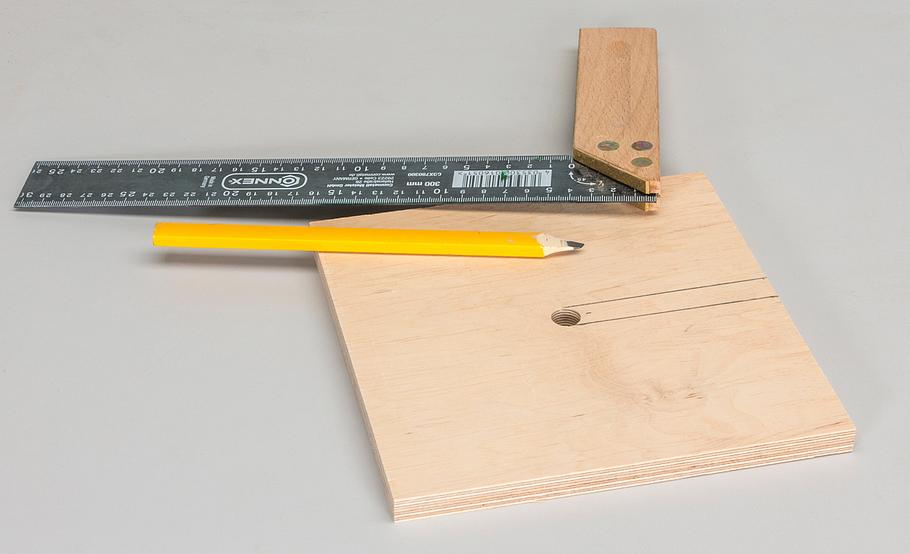

Anschließend fluchten Sie zwei Geraden im Abstand des Lochdurchmesser von den Lochflanken senkrecht bis zur Plattenkante.

Foto: sidm / KEH

Schleifmittel-Abroller

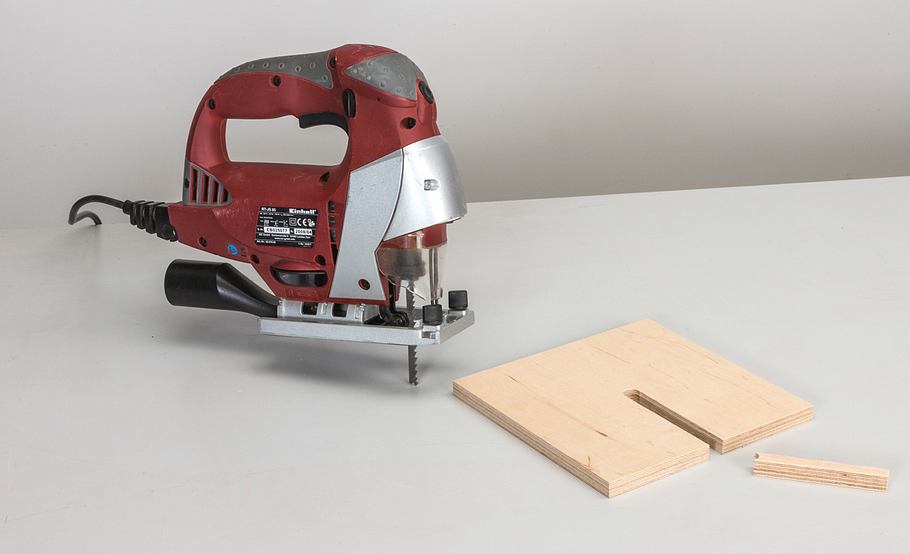

Den Zwischensteg trennen Sie mit der Stichsäge sorgfältig heraus.

Foto: sidm / KEH

Schleifmittel-Abroller

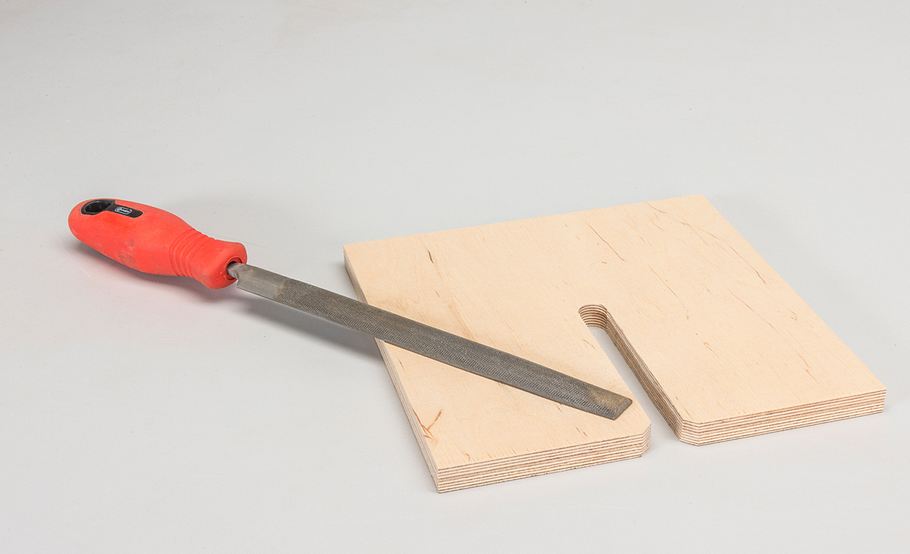

Mit einer groben Feile arbeiten Sie den Schlitz an der Plattenkante V-förmig zu.

Foto: sidm / KEH

Schleifmittel-Abroller

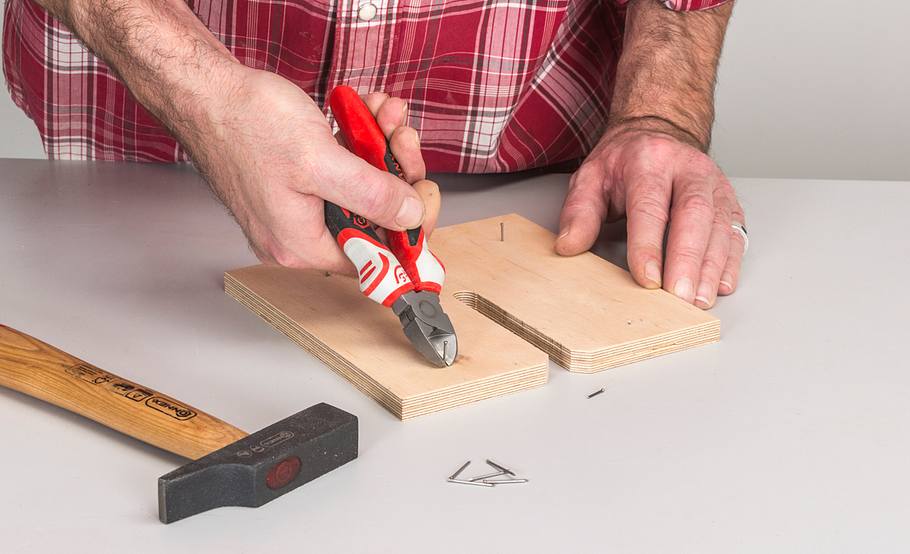

Nun werden die Platten aufgedoppelt: Dazu Drahtstifte in die Fläche der starken Multiplexplatte schlagen und die Köpfe abkneifen.

Foto: sidm / KEH

Schleifmittel-Abroller

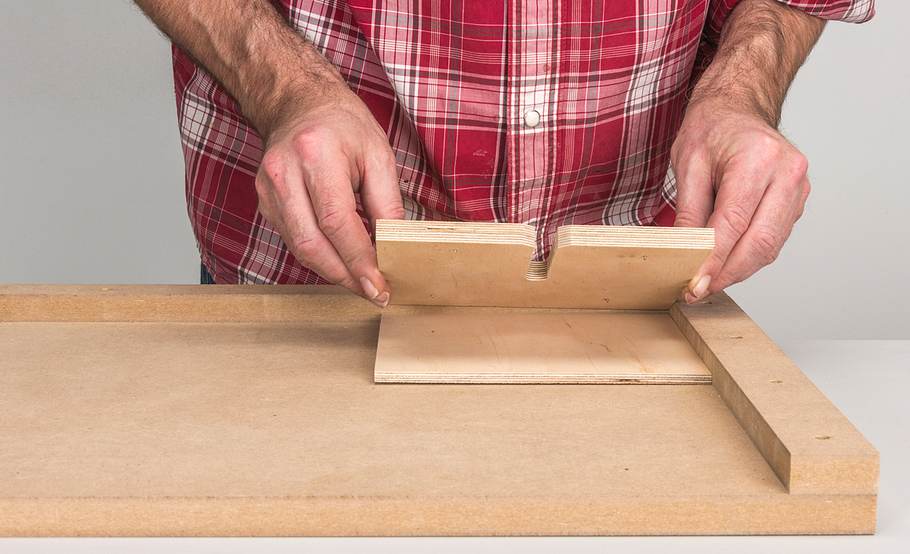

Die so präparierte Platte kantenbündig gegen eine 6,5-mm-Multiplexplatte drücken.


Foto: sidm / KEH

Schleifmittel-Abroller

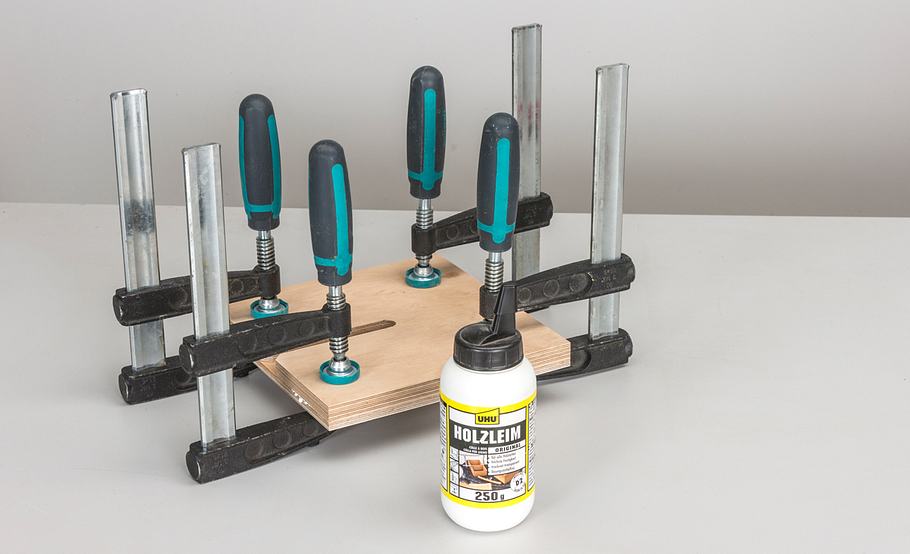

Dann Leim auftragen (am besten mit dem Leimspachtel aufkämmen), die Platten zusammenlegen und verpressen.

Foto: sidm / KEH

Schleifmittel-Abroller

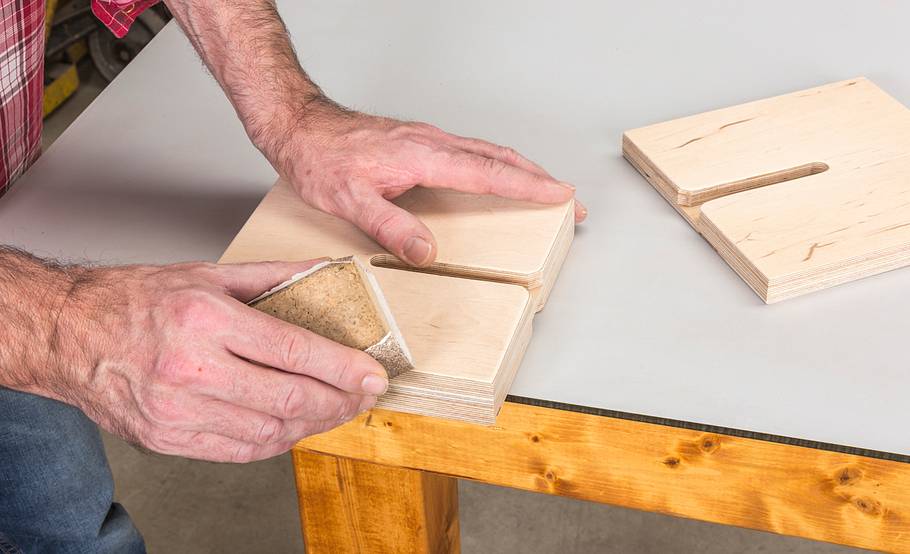

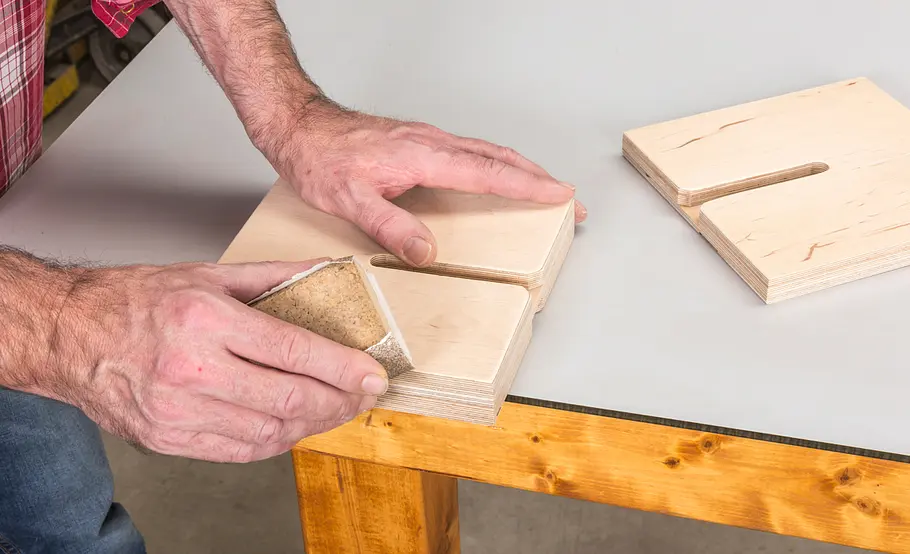

Entgraten Sie anschließend die einzelnen Platten mit 180er Schleifpapier.

Foto: sidm / KEH

Schleifmittel-Abroller

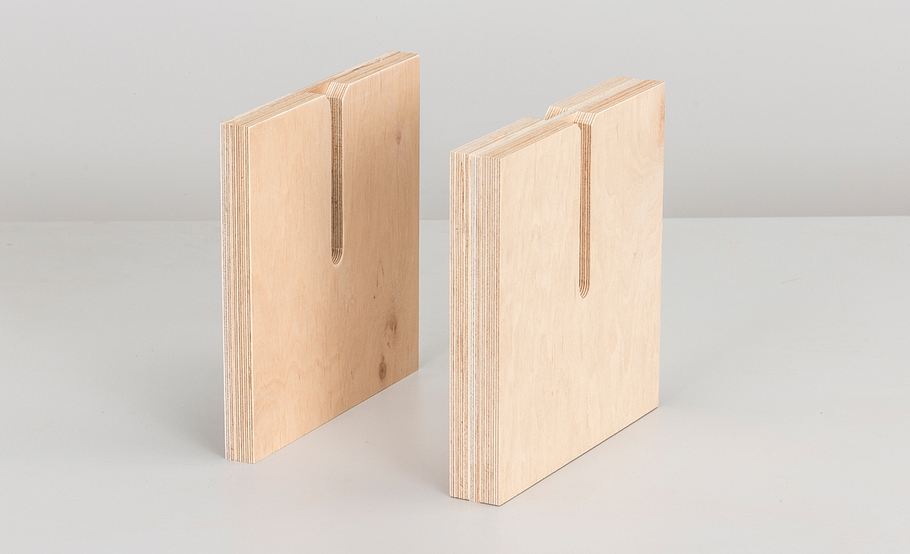

Die Außenwände werden nur einfach aufgedoppelt, bei den Zwischenwänden liegt eine dünne Platte zwischen zwei dicken.

Foto: sidm / KEH

Schleifmittel-Abroller

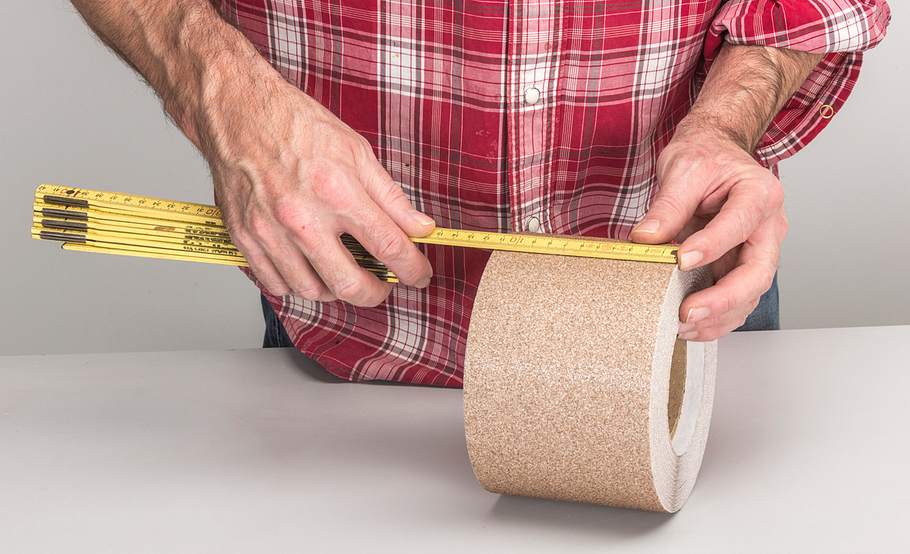

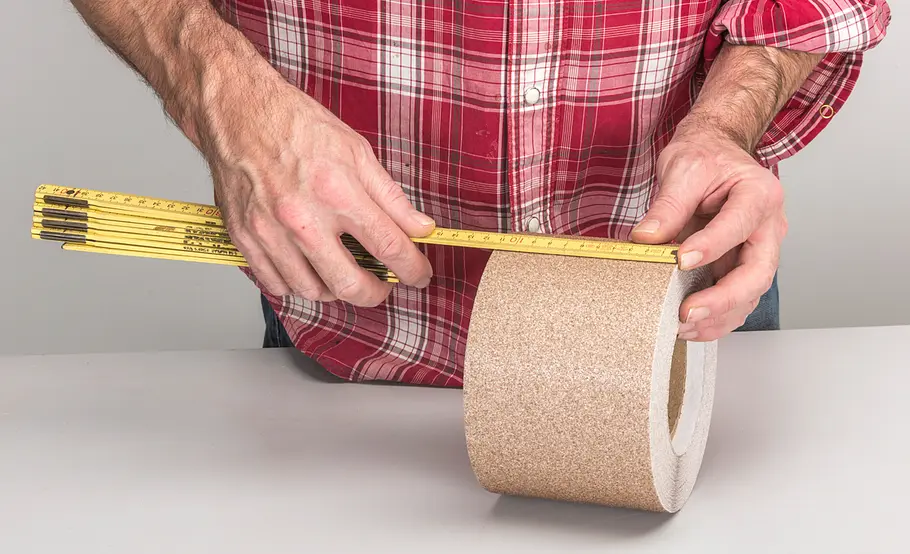

Messen Sie die Breite Ihrer Schleifmittelrolle sowie den Hülsendurchmesser. Das Wolfcraft-Schleifpapier liegt 115 mm breit.

Foto: sidm / KEH

Schleifmittel-Abroller

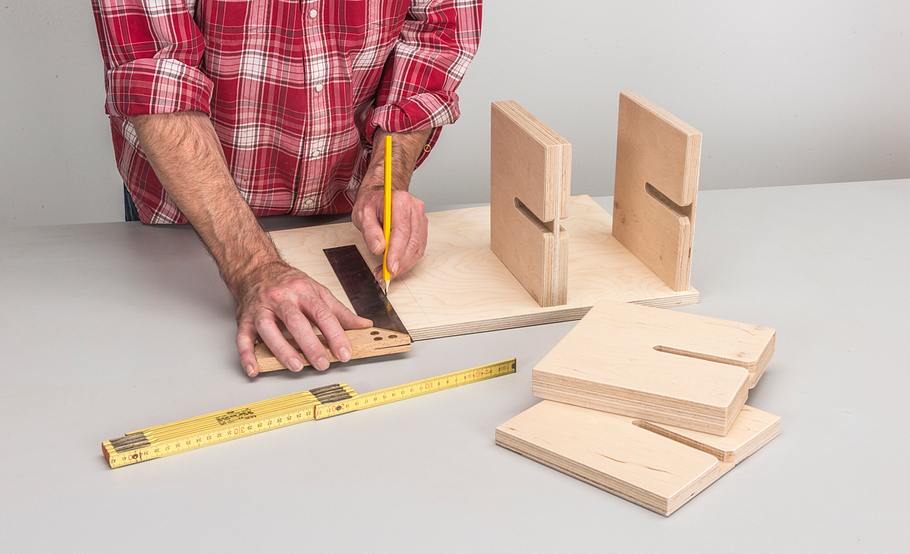

Damit sich die Rollen locker zwischen den Wänden bewegen können, haben wir den lichten Wandabstand auf 132 mm vergrößert. Schneiden Sie die Rückwand zu und reißen Sie die Lage der Wände exakt auf.

Foto: sidm / KEH

Schleifmittel-Abroller

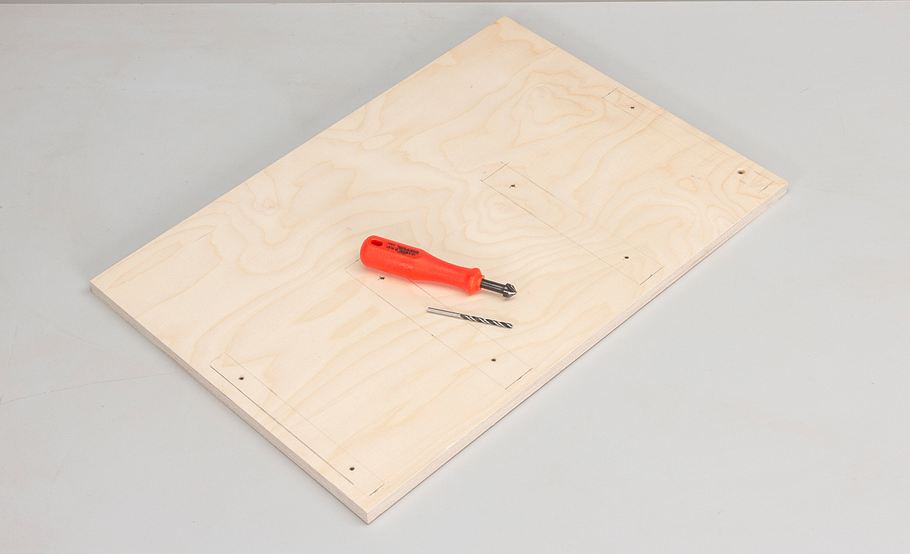

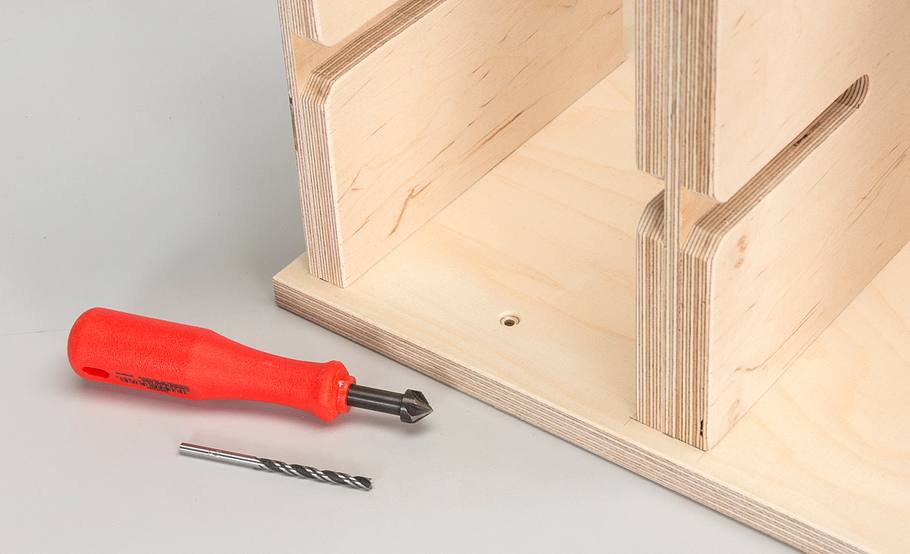

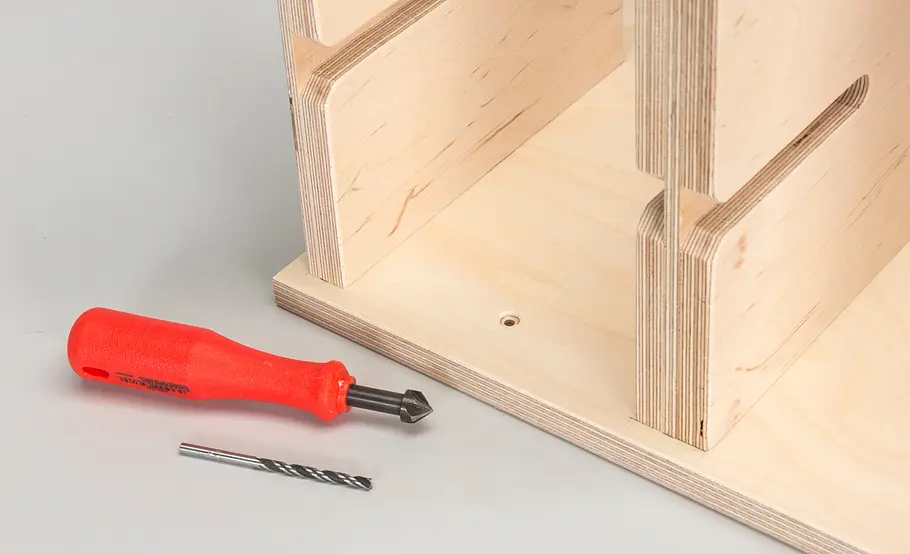

Jetzt bohren und senken Sie die Schraubenlöcher in die Rückwand.

Foto: sidm / KEH

Schleifmittel-Abroller

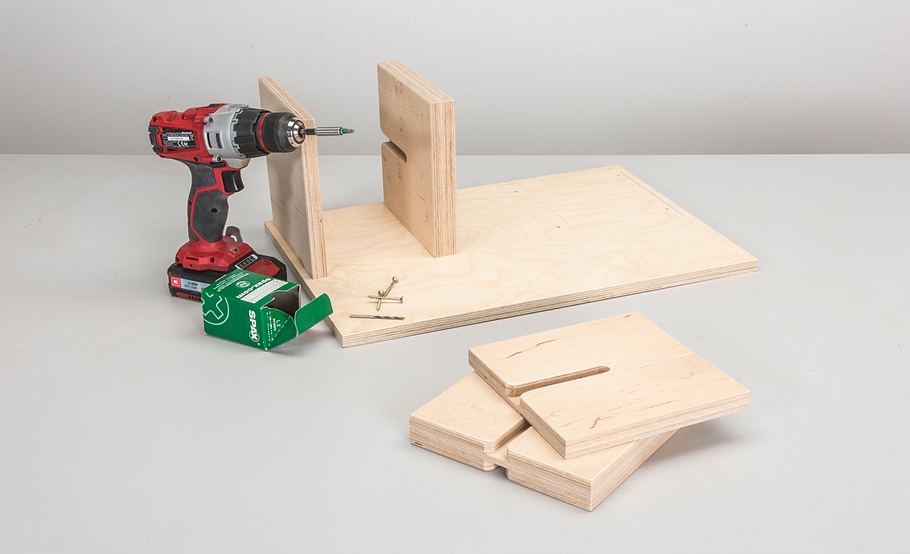

Dann schrauben Sie die Wände von der Rückseite fest. Im Kerndurchmesser der Schrauben vorbohren und verleimen!

Foto: sidm / KEH

Schleifmittel-Abroller

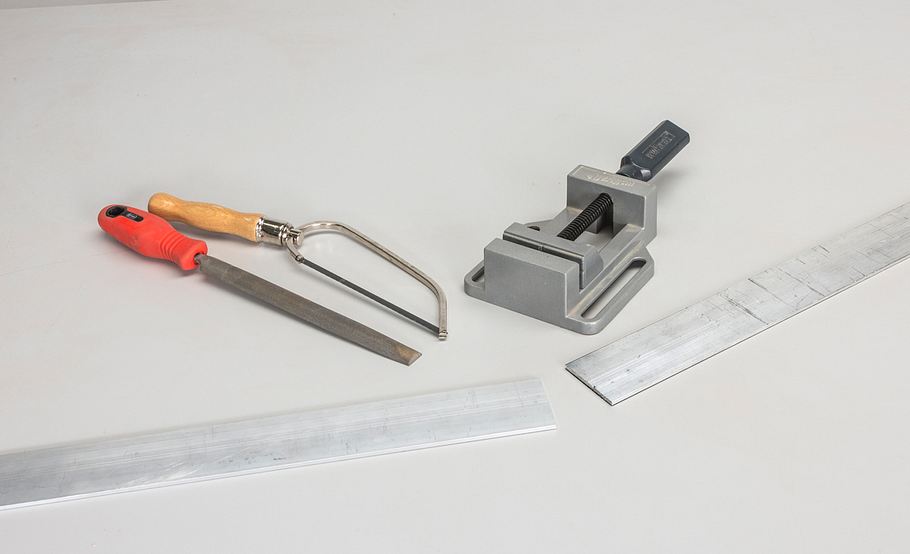

Als Abreißkante haben wir ein stabiles Alu-Flachprofil gewählt – natürlich können Sie auch ein Stahlprofil verwenden.

Foto: sidm / KEH

Schleifmittel-Abroller

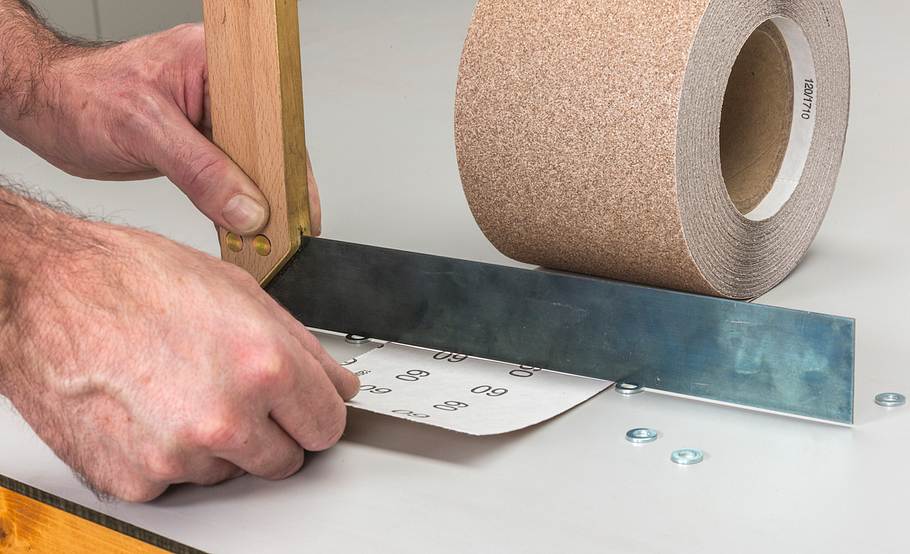

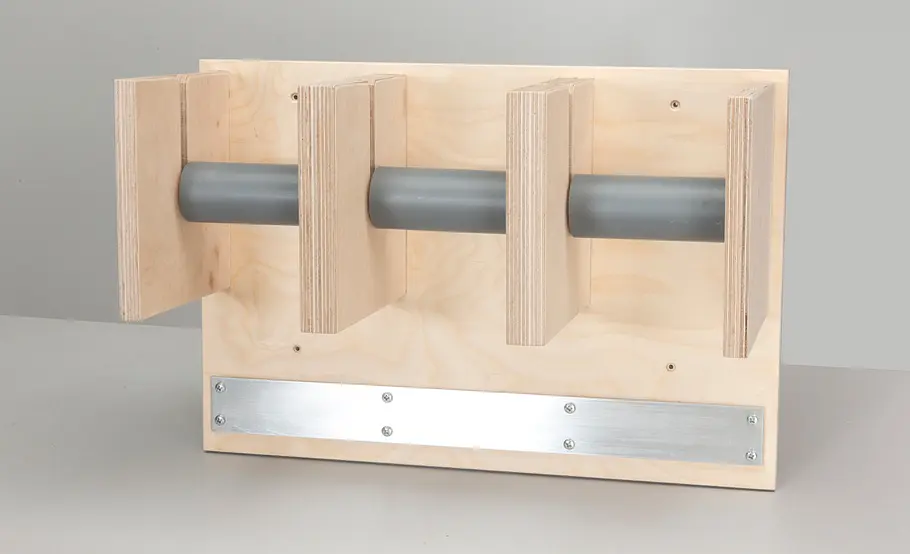

Die Funktion wird hier deutlich: Das Flachprofil liegt auf Unterlegscheiben, sodass man das Schleifpapier darunter durchziehen kann.


Foto: sidm / KEH

Schleifmittel-Abroller

Durchbohren Sie das Profil jeweils im Bereich der Wände für Rundkopfschrauben.

Foto: sidm / KEH

Schleifmittel-Abroller

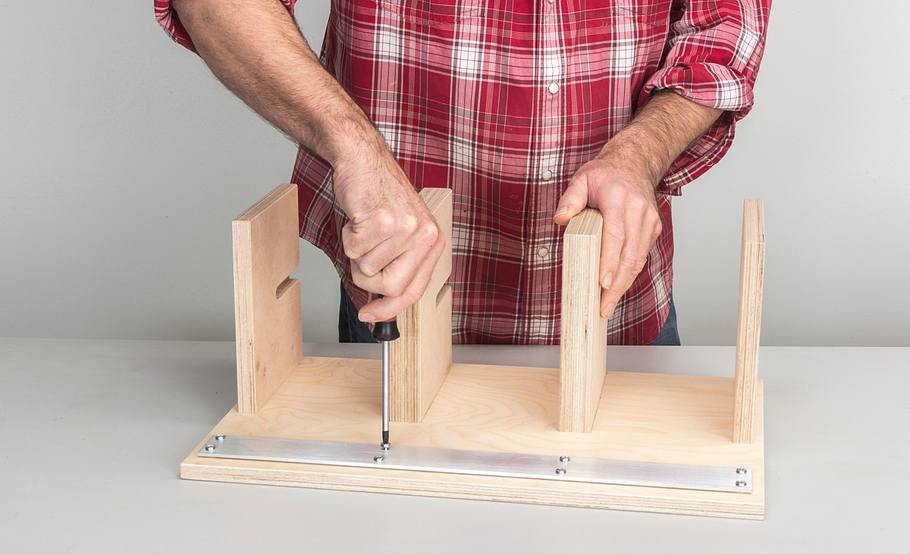

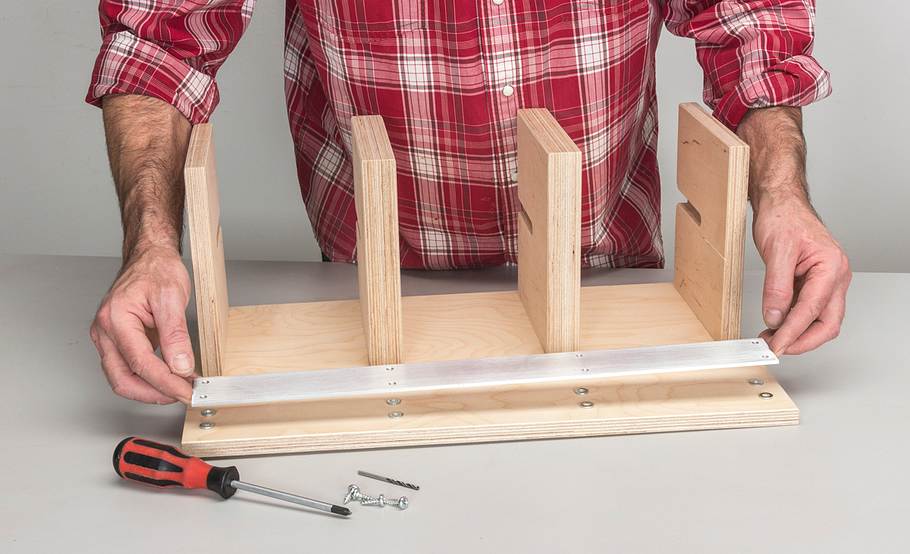

Dann schrauben Sie das Profil fest. Vergessen Sie jedoch nicht, die Unterlegscheiben unter dem Profil mit zu verschrauben!

Foto: sidm / KEH

Schleifmittel-Abroller

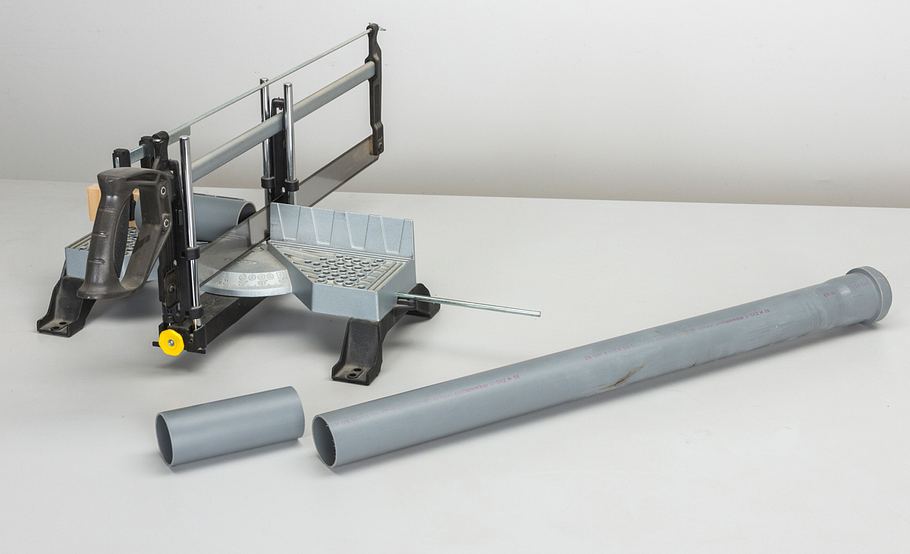

Jetzt geht es an den Rollenhalter: Aus HT-Rohr DN 50 haben wir jeweils 126 mm breite Stücke gerade abgelängt.

Foto: sidm / KEH

Schleifmittel-Abroller

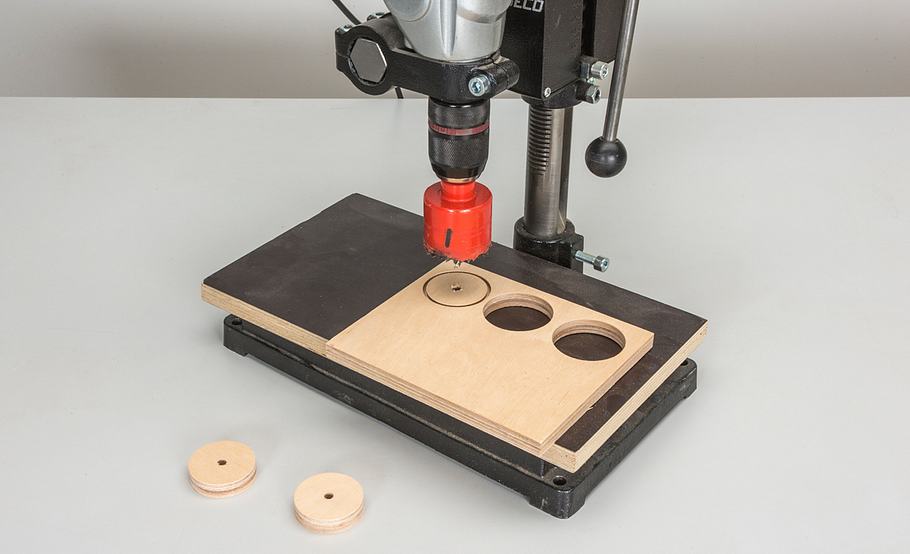

Mit einer 46-mm-Lochsäge haben wir dann die Seitenscheiben für die Kernwelle ausgeschnitten und die Mittelbohrung auf ...

Foto: sidm / KEH

Schleifmittel-Abroller

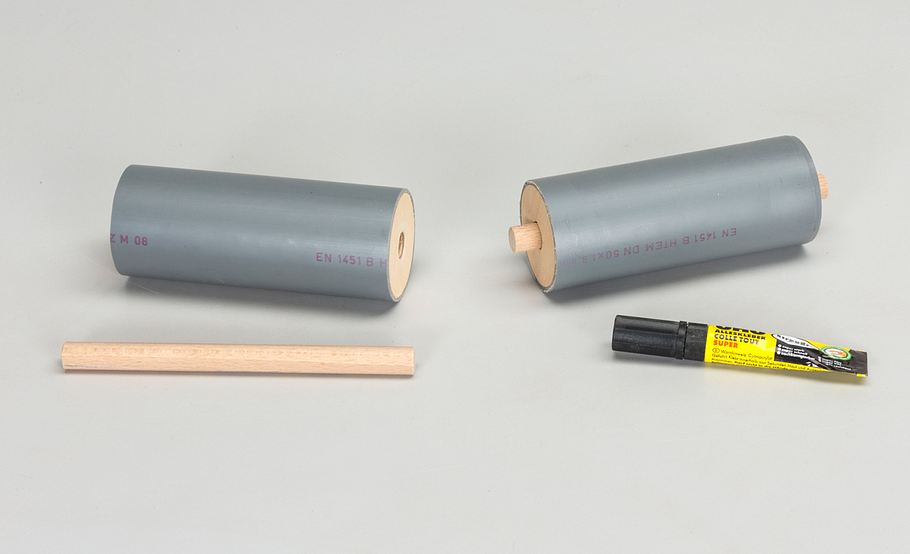

... 12 mm vergrößert. Dann haben wir die Holzwelle mit den Scheiben und die Scheiben mit dem HT-Rohr verklebt. HT-Rohr besteht aus Polypropylen und lässt sich nur schlecht mit Holz verkleben. Eine feste Verbindung zwischen Rohr und Holzscheiben ist jedoch gar nicht erforderlich, wenn die Holzscheiben fest auf der Holzwelle verklebt wurden.

Foto: sidm / KEH

Schleifmittel-Abroller

Zur Montage an der Wand bohren Sie von vorn vier Löcher in die Rückwand und senken sie an.

Foto: sidm / KEH

Schleifmittel-Abroller

Die Schleifpapier-Rollen können Sie nun über die Abroll-Achse stecken und einhängen. Das Papier dann hinter das Abreiß-Profil führen.

Foto: sidm / KEH

Schleifmittel-Abroller

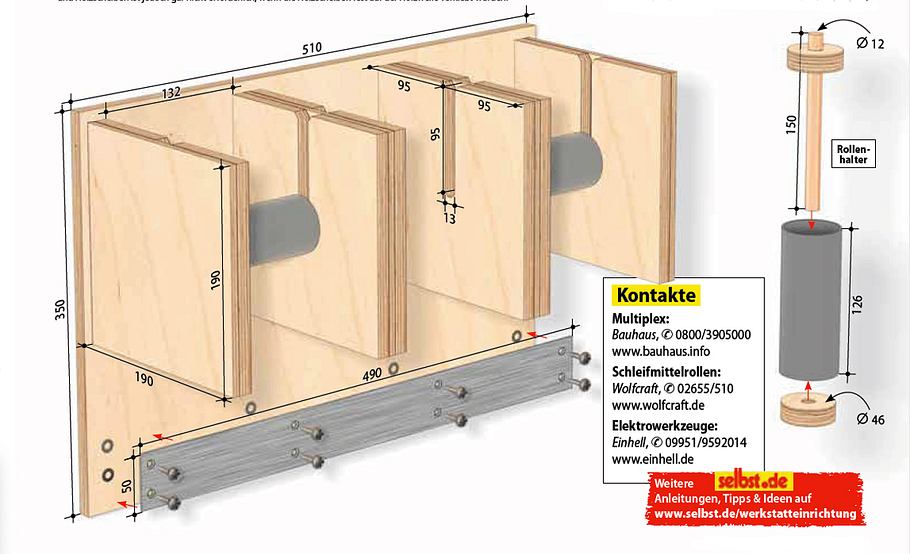

Der Nachbau gelingt mit dieser Zeichnung ganz einfach.

Foto: sidm / KEH

Schleifmittel-Abroller

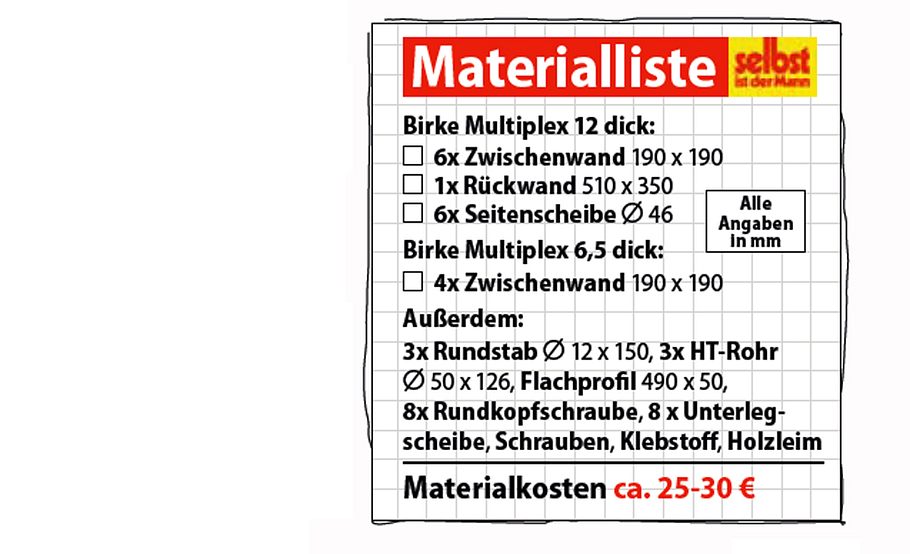

Diese Materialien benötigen Sie.

Schleifpapier für die Nutzung von Hand (z. B. mit einem Kork- oder Spann-Schleifklotz) wird in Bögen oder als Rollenware angeboten.

Mehr zum Thema

Die Rollenware hat den Vorteil, dass das Schleifpapier in der Regel nur einmal, nämlich in der benötigten Länge, abgetrennt werden muss, während die meist großformatigen Bögen oft in Länge und Breite zugeschnitten werden müssen. Für Rollenware sind Schleifpapier-Halter mit Abrissfunktion optimal!

Wie kann man einen Halter für Schleifpapierrollen selber bauen

Unsere Wandhalterung für Schleifpapierrollen besteht aus Holz, genauer gesagt aus Multiplex. Die Rollenhalter, die später das Schleifmittel tragen, haben wir aus Holz und HT-Rohr-Abschnitten selbst gebaut.

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Bohrschrauber

  • Eisensäge

  • Feile

  • Gehrungssäge

  • Schraubzwingen

  • Schreinerwinkel

  • Seitenschneider

  • Stichsäge

Die in unserem Schleifpapier-Halter verwendeten Schleifmittelrollen liegen 115 mm breit (eine typische Rollenbreite) und können mit den meisten handelsüblichen Schleifklötzen verwendet werden. Wir haben hier ein Schleifmittel-Depot für drei Rollen mit unterschiedlicher Körnung gebaut. Selbstverständlich können Sie Ihren Schleifmittel-Abroller aber auch problemlos bei gleichem Bau-Prinzip für weniger oder mehr Rollen herstellen.

Schleifpapier-Halter benutzen

Auch die Verwendung des Schleifpapier-Halters ist dabei ganz einfach: Nachdem Sie den jeweiligen Rollenhalter nach oben herausgenommen haben, stecken Sie ihn in durch die Hülse des aufgerollten Schleifpapiers.

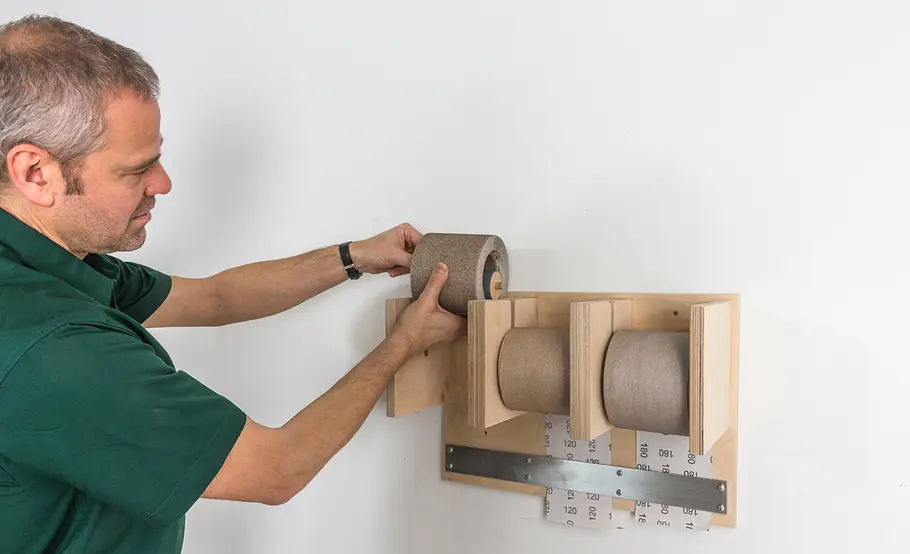

Das Schleifmittel wird einfach von oben eingehängt. Foto: sidm / KEH

Danach hängen Sie den Rollenhalter wieder von oben ein. Das Schleifpapier  müssen Sie nun einmalig hinter die Abreißschiene führen.

Anschließend wird das Schleifmittel hinter die Abrissleiste geführt. Foto: sidm / KEH

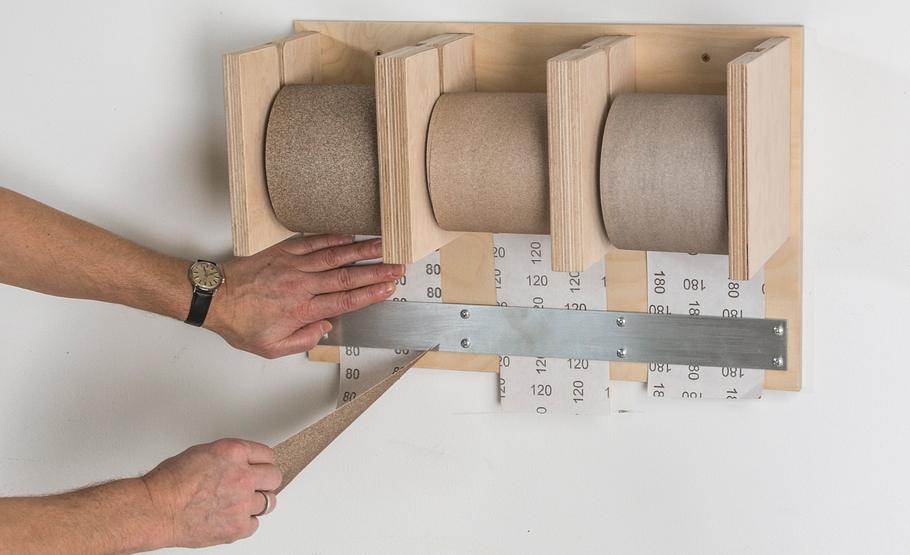

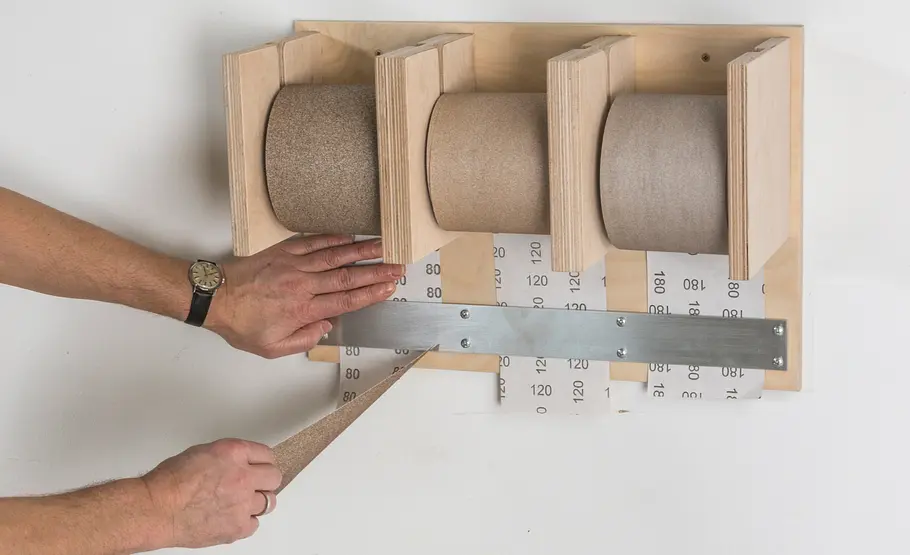

Dann ziehen Sie es bis zur gewünschten Länge heraus, drücken das Papier oberhalb der Schiene gegen die Rückwand und reißen es mit einer zügigen Bewegung nach schräg oben ab.

Sinnvolle Schleifmittel-Körnungen

Natürlich kann man nicht pauschal sagen, dass man nur drei verschiedene Schleifmittel benötigt. In der Regel sollten Sie allerdings gleichmäßig abgestufte Körnungen – angegeben in "P" plus einer Ziffer – immer griffbereit haben:
P80 (relativ grob) für den Erstschliff und das Brechen von Kanten, P 120 für den Zwischenschliff und P180 für den Feinschiff. Beim Lackieren von MDF kann es erforderlich sein, einen Endschliff mit P220 vorzunehmen, auch für den Zwischenschliff nach dem ersten Lackauftrag ist diese Körnung sinnvoll.
