Revisionsöffnung

Fliesenrahmen in der Badewanne montieren

Aus selbst 3/2019

Um gut an Rohre und Abflüsse zu gelangen, benötigt man an manchen Stellen passende Revisionsöffnungen. Wir zeigen, wie man einen Fliesenrahmen an der Badewanne montiert.

(1/11)
Foto: Hersteller / Marley

Revisionsklappe in der Badewanne montieren

Eine Saugglocke dient nicht nur zum Lösen von Verstopfungen, sondern auch zum Abnehmen von Revisionsöffnungen. Vorher die Fuge rundum entfernen.

Foto: Hersteller / Marley

Revisionsklappe in der Badewanne montieren

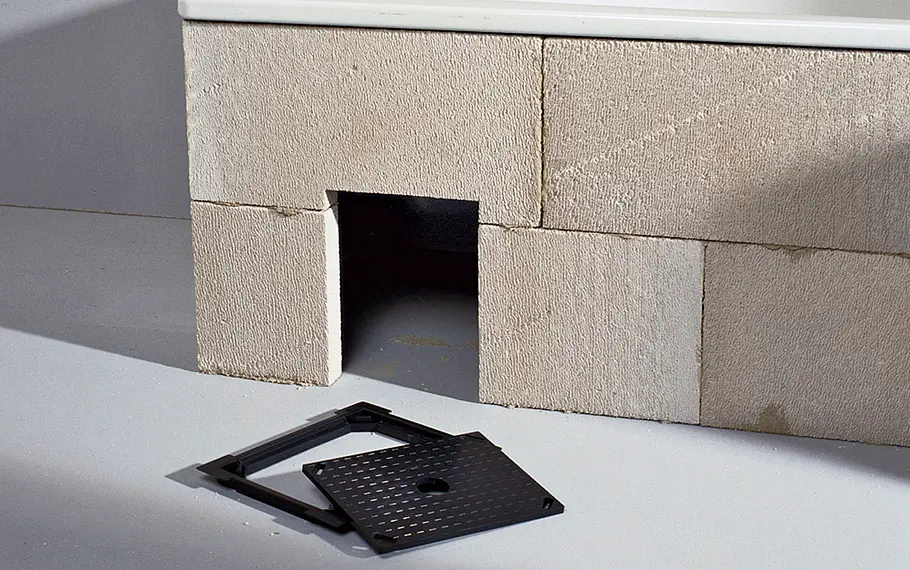

Verwendet man Mauersteine zum Wanneneinbau, denken Sie direkt beim Aufmauern daran, eine Revisionsöffnung entsprechend der Fliesenrahmengröße vorzusehen.

Foto: Hersteller / Marley

Revisionsklappe in der Badewanne montieren

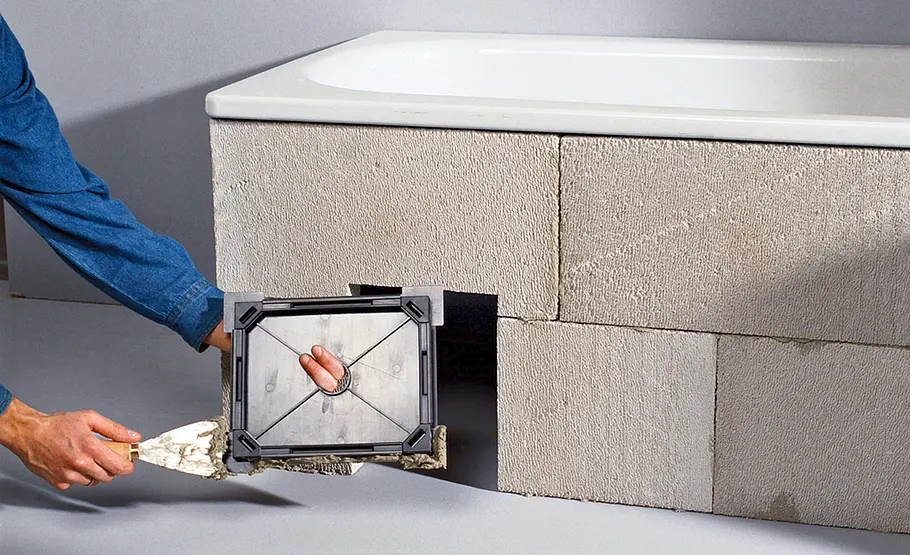

Den Rahmen von hinten umlaufend mit flexiblem Fliesenkleber bestreichen und in die Öffnung kleben.

Foto: Hersteller / Marley

Revisionsklappe in der Badewanne montieren

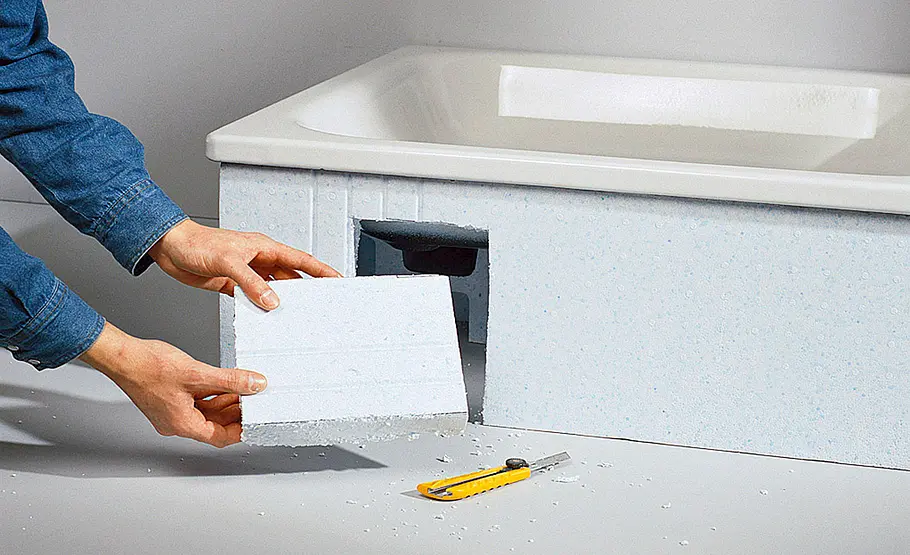

Bei Wannenträgern aus Hartschaum lässt sich die Revisionsöffnung einfach mit dem Cutter wunschgemäß ausschneiden.

Foto: Hersteller / Marley

Revisionsklappe in der Badewanne montieren

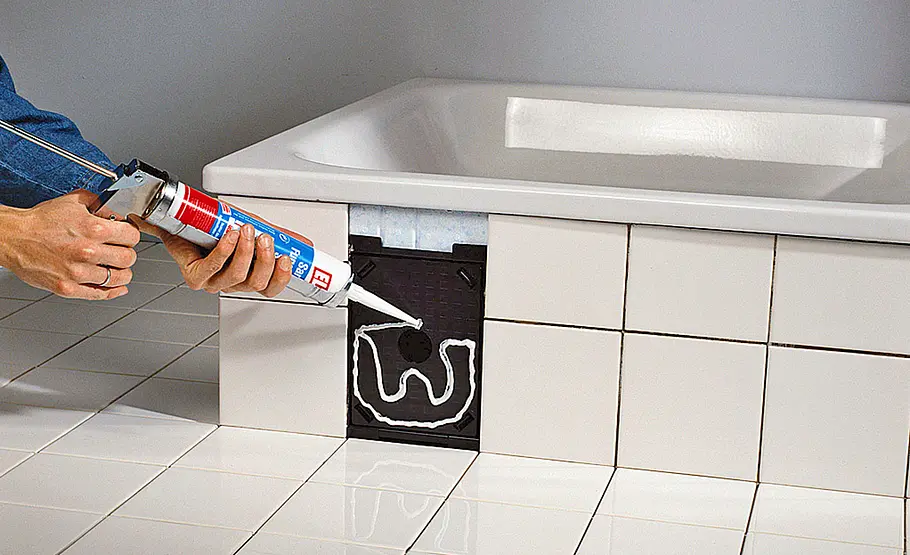

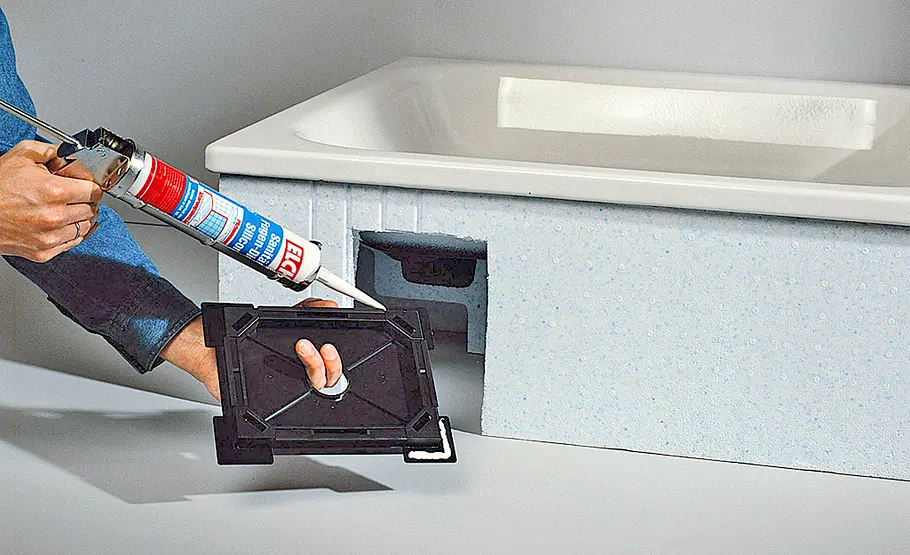

Versehen Sie hier die Fliesenrahmenrückseite umlaufend mit Silikon und kleben sie in die ausgeschnittene Öffnung.

Foto: Hersteller / Marley

Revisionsklappe in der Badewanne montieren

Die Trägerplatte des Systems, die auf den Rahmen gesetzt wird, nun grundsätzlich mit den abzudeckenden Fliesen verkleben.

Foto: Hersteller / Marley

Revisionsklappe in der Badewanne montieren

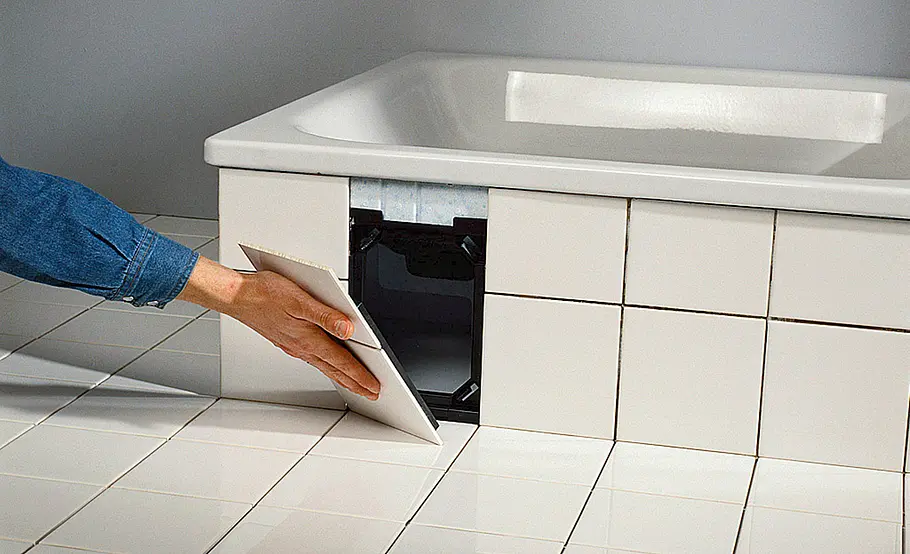

Fliese(n) und Trägerplatte zusammen auf den Rahmen setzen und anschließend die Fläche ganz normal verfugen.

Foto: Hersteller / Marley

Revisionsöffnungen

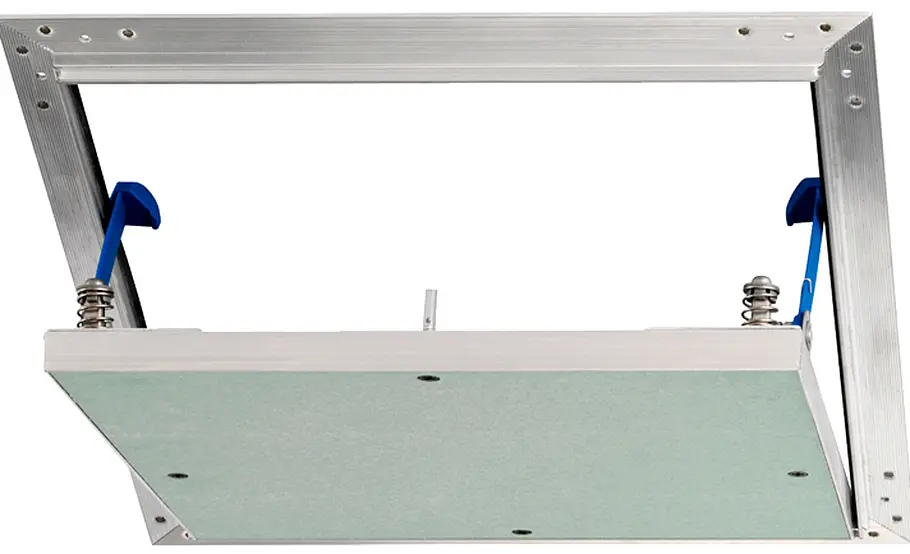

Revisionsklappen werden oft im Trockenbau eingesetzt, um an hinter Gipsplatten liegende Rohre oder Geräte zu gelangen. Sie eignen sich für die Wand- und Deckenmontage und für Feuchträume. Der verdeckt liegende Schnappverschluss öffnet auf Druck.

Foto: Hersteller / Marley

Revisionsöffnungen

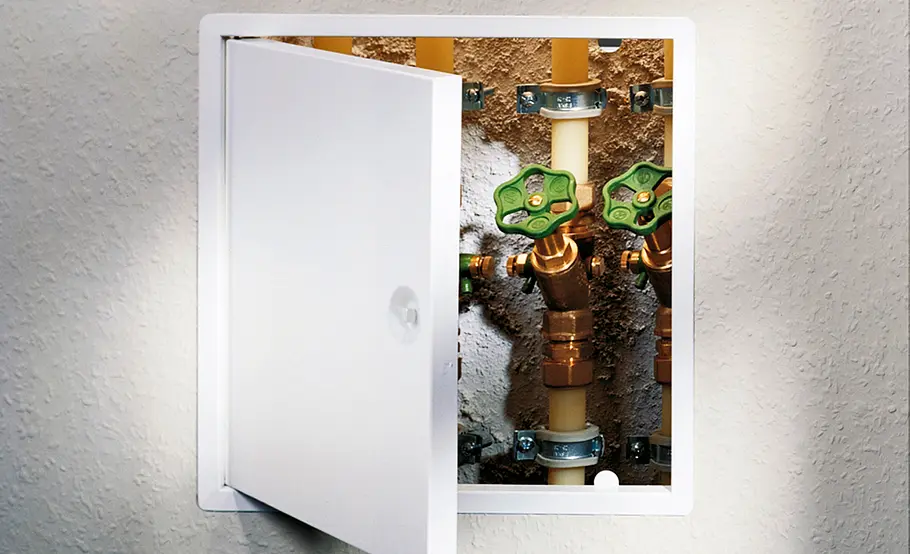

Revisionstüren aus weiß lackiertem Stahlblech sehen elegant aus. Sie finden sich am eingebauten Sicherungskasten oder in der Wandöffnung, wo sie den Zugriff auf Rohre und Leitungen ermöglichen. Üblich sind Druck- und vor allem Vierkantverschluss.

Foto: Hersteller / Marley

Revisionsöffnungen

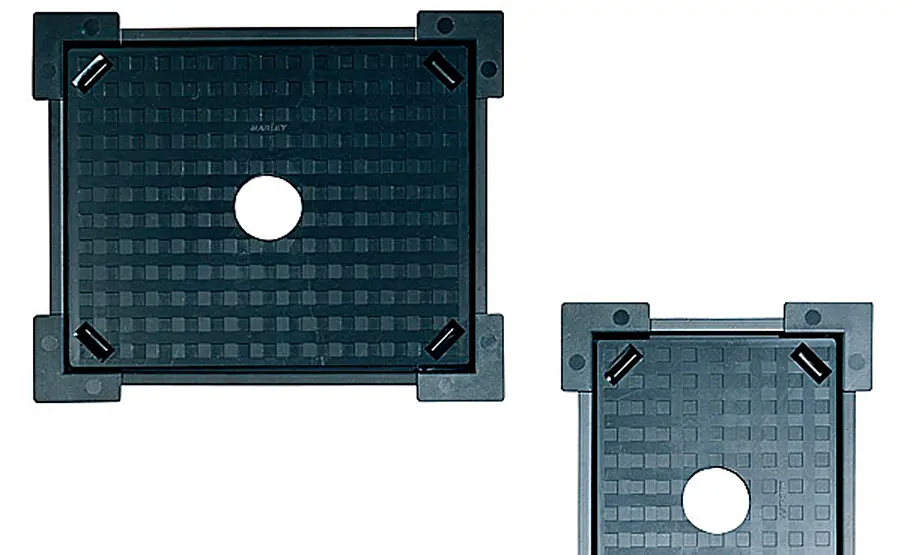

Fliesenrahmen gibt es nicht nur wie in unserer Anleitung gezeigt, sondern auch klassisch mit einem Rahmen samt integrierter Magneten und einer Stahlblechträgerplatte. Meist werden sie an der Wannenseite eingebaut, um zu Reparaturzwecken an den Abfluss zu gelangen.

Foto: Hersteller / Marley

Revisionsöffnungen

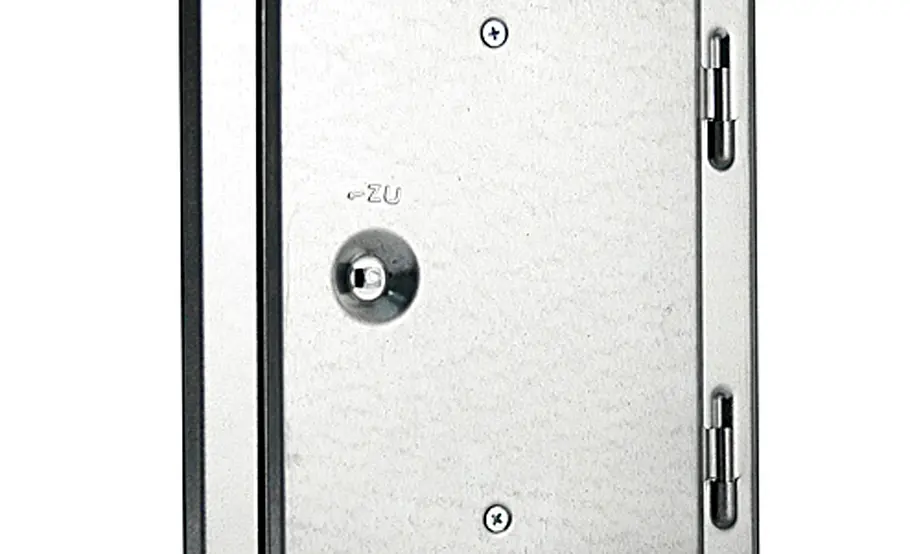

Um bei Wartung und Reinigung an den Schornstein zu kommen, müssen auch hier Revisionsöffnungen vorgesehen werden. Diese bestehen aus feuerfestem, oft verzinktem Stahlblech. Wie bei Klappen und Türen üblich, werden diese zum Einbau ausgehängt.

In der Wand ist oft mehr untergebracht, als man denkt. Um gut heranzukommen, bedarf es einer passenden Revisionsöffnung in Form einer Tür oder Klappe. Zum Beispiel an der Badewanne, um hier an den Abfluss zu gelangen. Da die Wanne außen oft gefliest ist, gibt es praktische Fliesenrahmen, deren Einbau gar nicht so schwer ist. Unsere Anleitung zeigt, wie man sie in unterschiedlichen Wannenverkleidungen aus Stein und Hartschaum einbaut.

Revisionsöffnung in der Badewanne einbauen

Schrauben sind out, kleben ist in. So wird auch das Marley-Fliesenrahmensystem einfach nur geklebt, in Mauerwerk und Bauplatten mit flexiblem Fliesenkleber, in Hartschaumträgern mittels Silikon. Zwar sind die Rahmengrößen beschränkt – es gibt vier Formate von 160 x 210 mm bis 315 x 315 mm zu Preisen zwischen rund neun und 13 Euro –, aber die Fliesen können größer sein als die Trägerplatte, auf die sie geklebt werden. Es macht also nichts, wenn sie etwas darüber hinausstehen, wie auch in Bild sieben der Galerie zu sehen ist.

Außerdem passen die Rahmen für alle üblichen Fliesenstärken. Nach dem Einbau wird die Fläche ganz normal verfugt, sodass von der Revisionsöffnung nichts mehr zu sehen ist. Muss man mal heran, um etwas am Abfluss zu reparieren, trennt man einfach die Mörtelfuge wieder auf und nimmt mit einer Saugglocke die Fliese(n) samt Trägerplatte vom Fliesenrahmen ab (siehe oben bzw. erstes Bild der Galerie). Nach den Arbeiten wird die Platte wieder aufgesetzt und von außen neu verfugt. Alternativ verfugt man rund um den Rahmen von vornherein mit Silikon und schneidet bei Bedarf die Silikonfuge ein – und nach der Reparatur verfugt man einfach erneut mit Silikon.

Was sind Revisionsöffnungen?

Doch was heißt eigentlich "Revisionsöffnung" und wo überall finden sich derartige Einbauten? Dazu zählen z. B. Öffnungen, die den Zugang zu Wasserleitungen, Absperrhähnen, Wannenabflüssen und Abgasstrecken ermöglichen. Gemeinhin sagt man dazu eben Revisionsöffnung oder Revisionsverschluss. Klingt vermutlich besser als Überprüfungsöffnung oder Kontrollverschluss. Früher fielen sie vor allem an der Wanne auf, wo sie sehr unschön ein paar abnehmbare Fliesen bündelten (siehe Bild).

Fliesenrahmen in Badewanne montieren
Alter Revisionsverschluss. Foto: sidm / hs

Seit langem können Revisionsverschlüsse am Wannenabfluss aber völlig unauffällig integriert werden. Dazu muss man nur schlichte Fliesenrahmen in die seitliche Verkleidung einbauen. Wer die Wannenseite dagegen einfach komplett zumauert, hat bei undichten Abflüssen oder Verstopfungen ggf. das Problem, alles wieder aufzubrechen. Eine Menge Staub, Dreck und Arbeit, eventuell gar Schäden an der Wanne sind die Folge. Besser also rund 12 Euro für einen Fliesenrahmen investieren und diesen bei der Wannenmontage einbauen.

Weitere Revisionsverschlüsse

Heizungs- und Trinkwasserrohre in Vorwänden oder Lüftungsstrecken unter der Decke sind meist mit Trockenbauplatten verkleidet. Hier gibt es praktische Revisionsklappen mit eingebauter Gipskartonplatte und einem Einbaurahmen samt umlaufender Lippendichtung, wodurch sogar Verschmutzungen durch Luftströmungen im Fugenbereich verhindert werden. Revisionstüren aus verzinktem Stahlblech, lackiert oder blank, eignen sich auch gut zum Einbau in Massivwände, mithin Schornsteinen. Wer den Einbau dieser kleinen Details vergisst oder einspart, hat bei Reinigung, Reparatur und Wartung das Nachsehen.

Revisionsöffnung

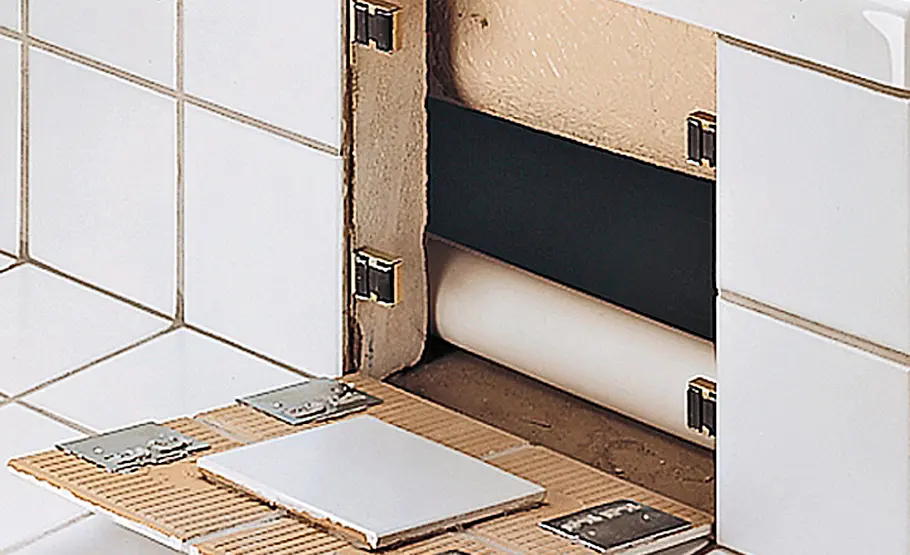

Mit dem Montagesatz Schlüter-REMA (ca. 10 Euro) lassen sich unsichtbare Revisionsöffnungen unabhängig von Fliesenstärke und -größe herstellen. Dazu klebt man vier mit Magneten versehene Aluwinkel an die Rückseite der umliegenden Fliesen, sodass jene in die Revisionsöffnung hineinragen. Auf die abdeckenden Fliesen, die man rückseitig mit einer mittig verklebten Fliese verbinden kann, klebt man vier Gegenplättchen, die aus ferromagnetischem Metall bestehen. Foto: Hersteller / Schlüter Systems
