TV-Bank selber bauen

Die angebotenen TV-Möbel werden modernen TV- und HiFi-Geräten oft nicht gerecht. Ohne mangelhafte Verarbeitung, sichtbare Verkabelung und fehlenden Stauraum geht es, wenn Sie diese TV-Bank selber bauen.

(1/45)
TV-Bank selber bauen

TV-Bank selber bauen

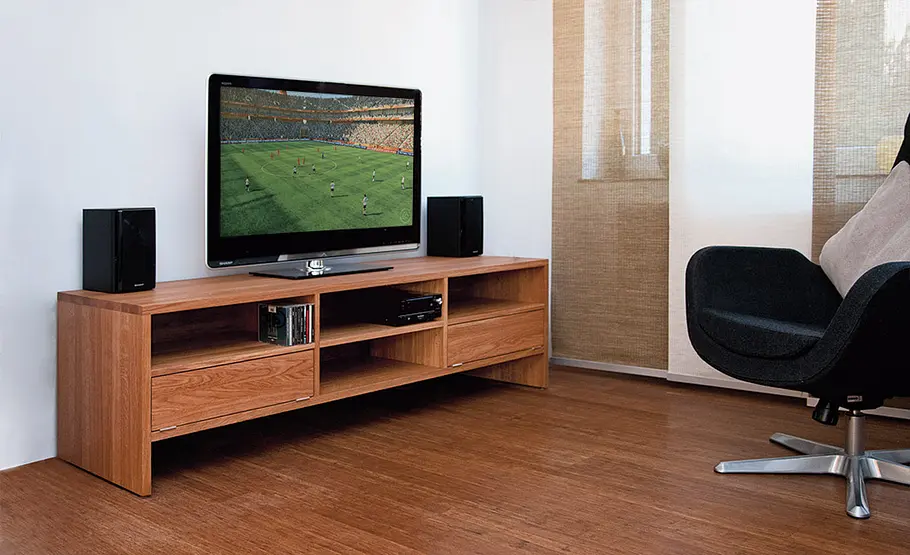

Mit diesem TV-Lowboard ist der Fernsehbereich gut strukturiert und immer aufgeräumt.

TV-Bank: Druckmagnet-Schnäpper

TV-Bank selber bauen

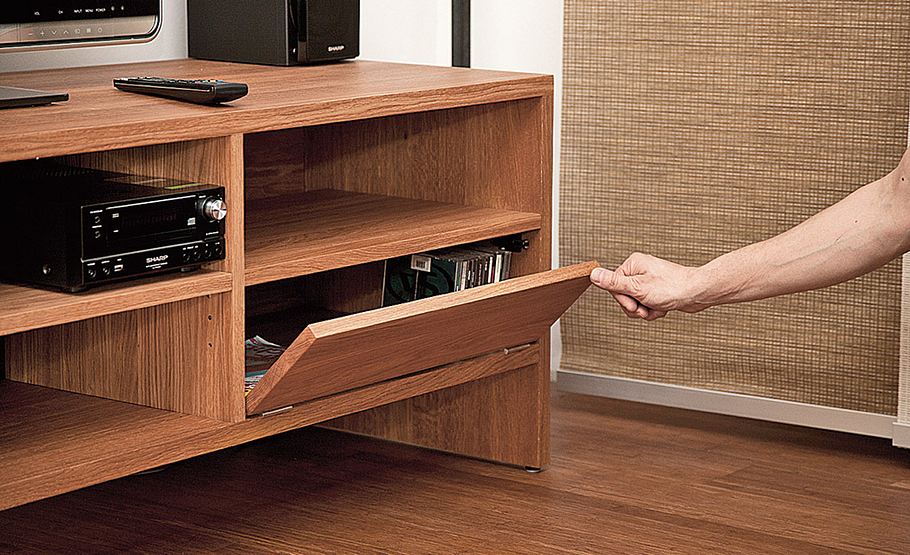

Druckmagnet-Schnäpper öffnen die Klappen auf Fingerdruck.

TV-Bank: Platten zuschneiden

TV-Bank selber bauen

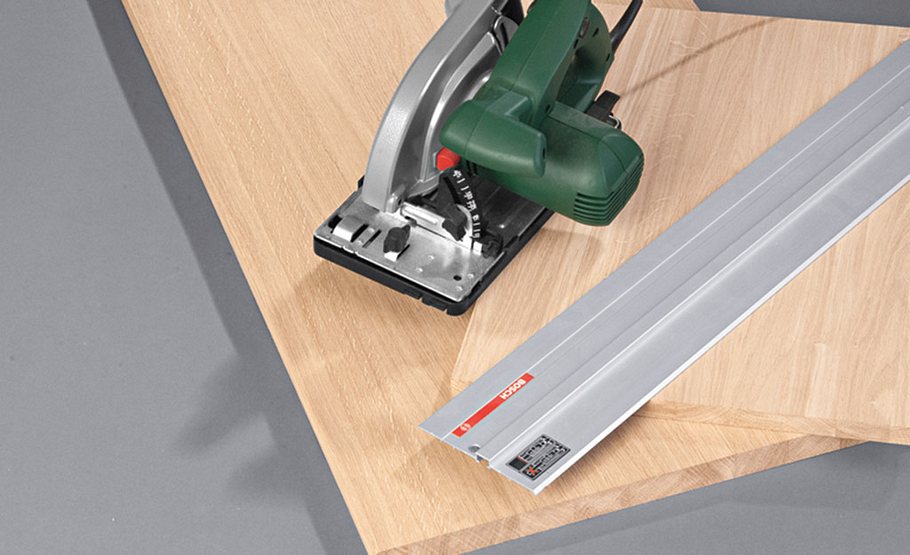

Der Zuschnitt erfolgt mit der schienengeführten Handkreissäge oder, falls vorhanden, mit einer Formatkreissäge.

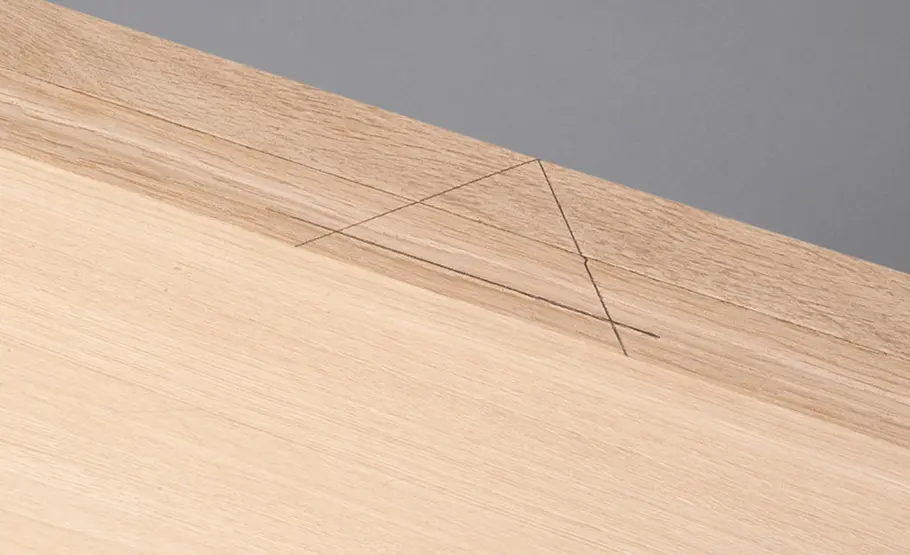

TV-Bank: Bauteile markieren

TV-Bank selber bauen

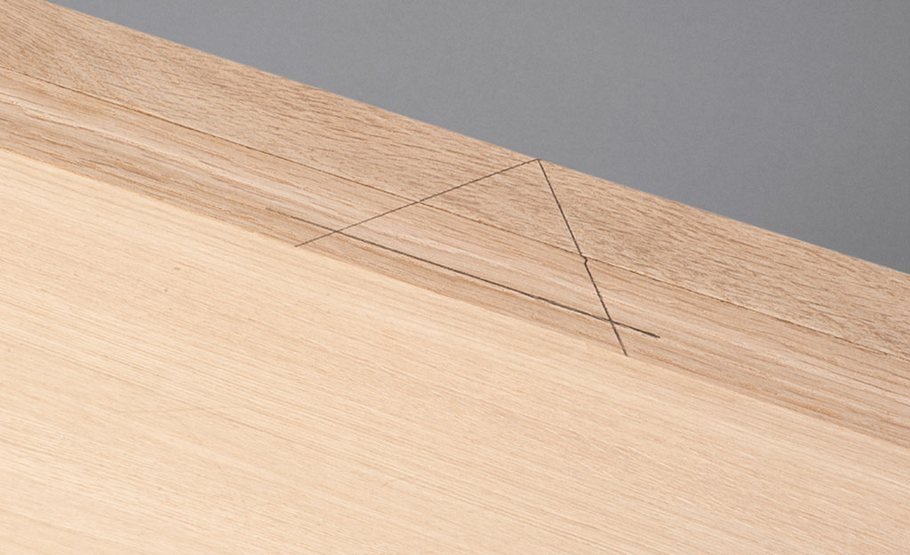

Markieren Sie die Bauteile in der späteren Lage z. B. mit dem Tischlerdreieck ...

TV-Bank: Deckel und Boden

TV-Bank selber bauen

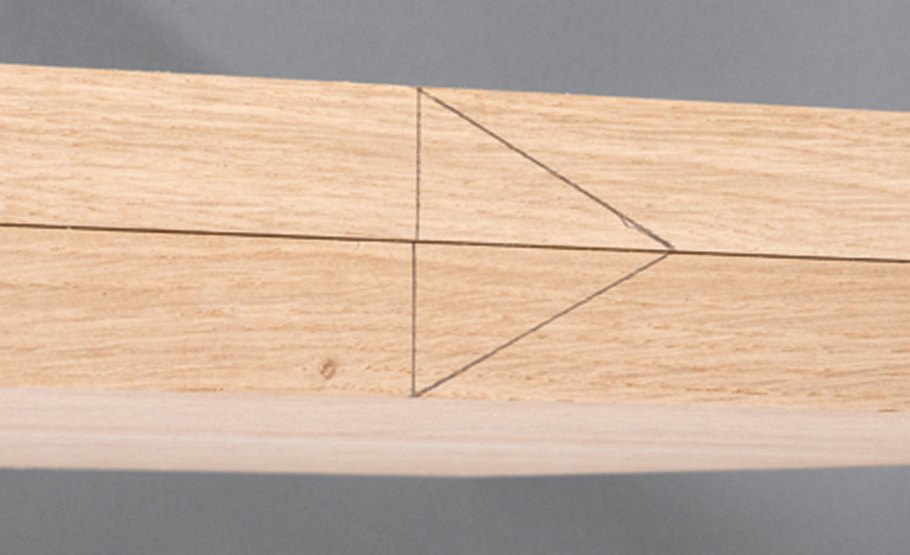

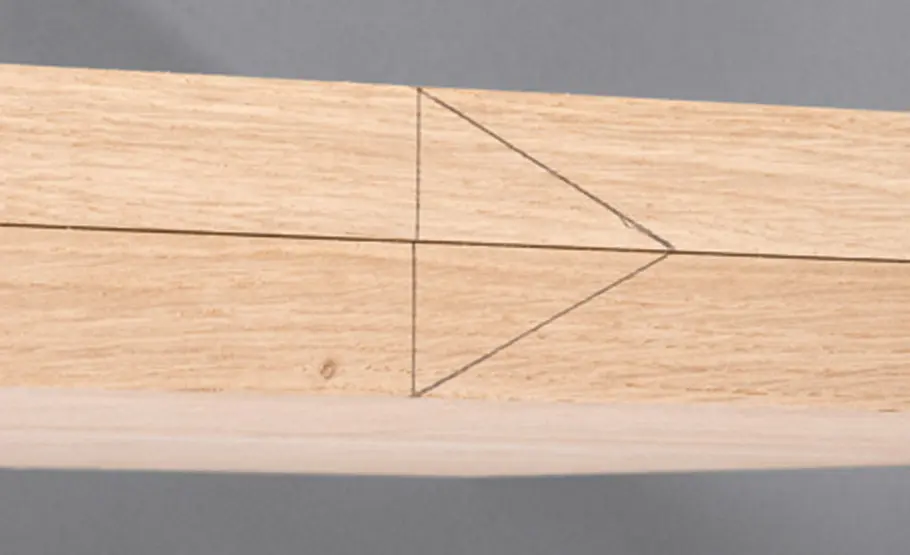

... hier Deckel und Boden sowie die Seiten.

TV-Bank: Dübellöcher bohren

TV-Bank selber bauen

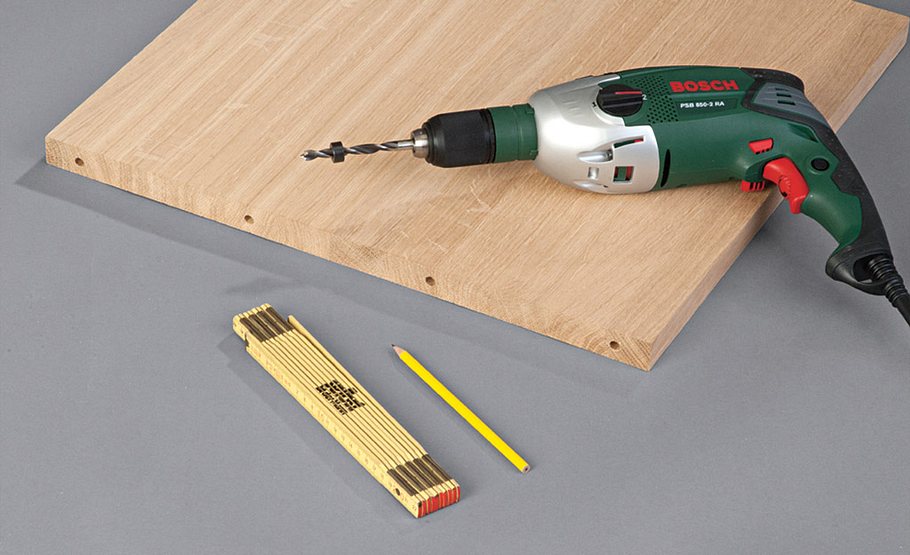

Zunächst bohren Sie die 8-mm-Dübellöcher in die obere Schnittkante der beiden Seitenteile. Tiefenanschlag verwenden!

TV-Bank: Seitenteile andrücken

TV-Bank selber bauen

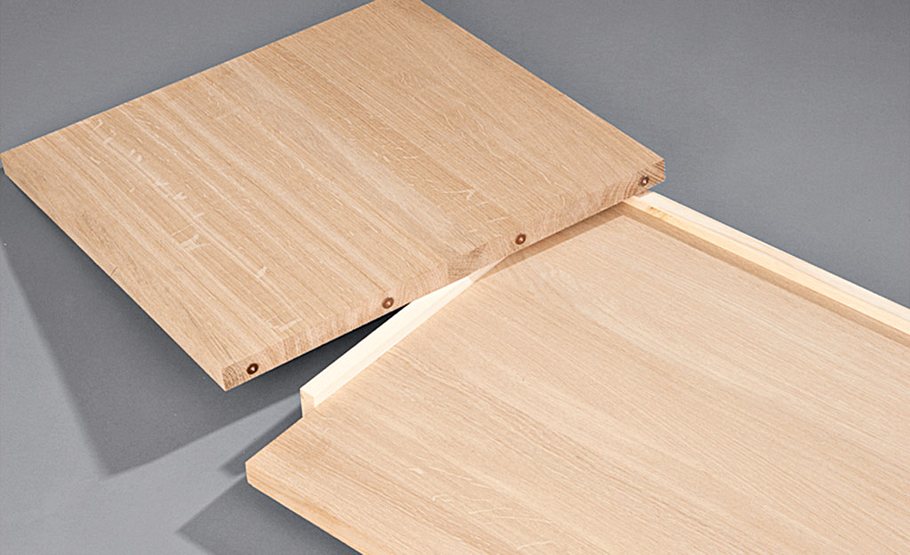

Dübel-Markierstifte in die Bohrungen stecken und Seitenteile kantenbündig (Anschlag verwenden) gegen die ...

TV-Bank: Gegenlöcher bohren

TV-Bank selber bauen

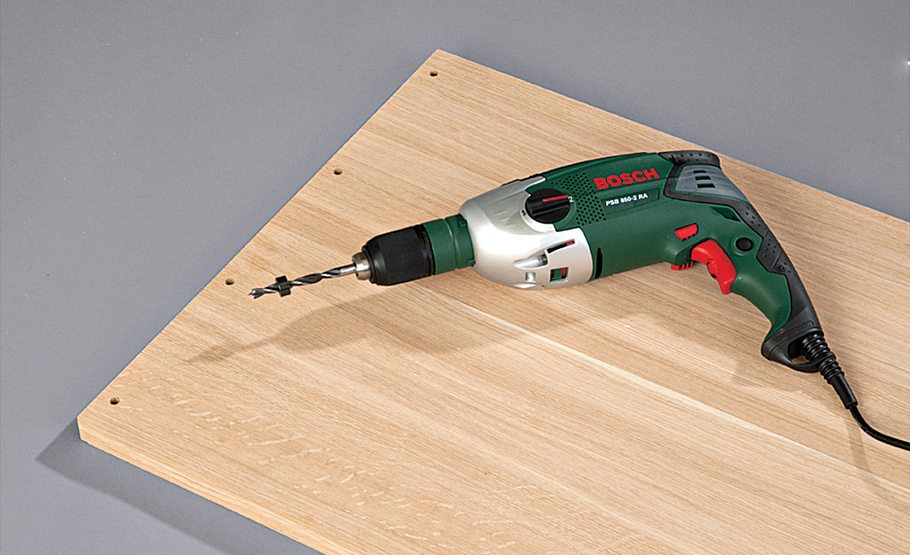

... Unterseite des Deckels drücken. An den Markierungen die Bohrer-Zentrierspitze ansetzen und Dübel-Gegenlöcher bohren.

TV-Bank: Dübellöcher übertragen

TV-Bank selber bauen

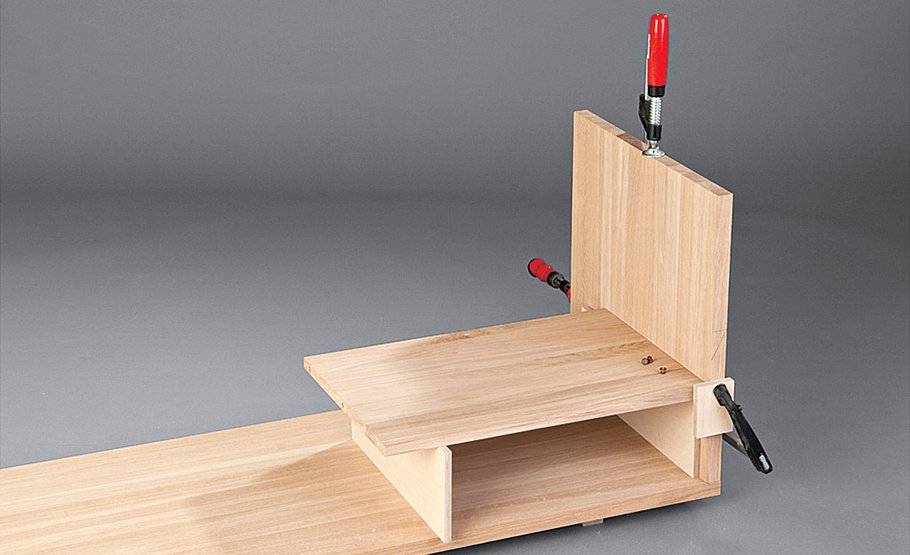

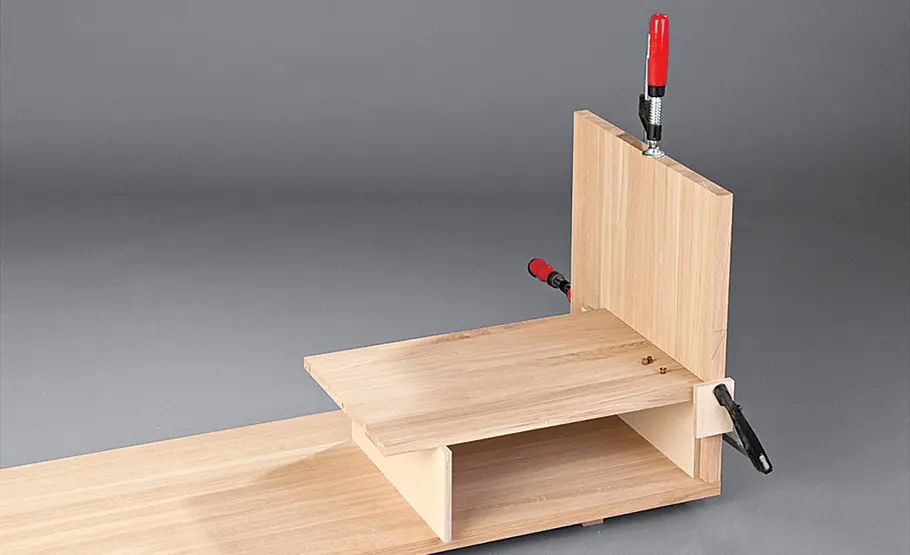

Seite mit Dübeln aufstellen – das Möbel steht dabei auf dem Kopf! Mit Zulagen die Position des oberen Regalbodens festlegen; wieder mit Markierstiften die Dübellöcher übertragen.

TV-Bank: Zwischenwand anbohren

TV-Bank selber bauen

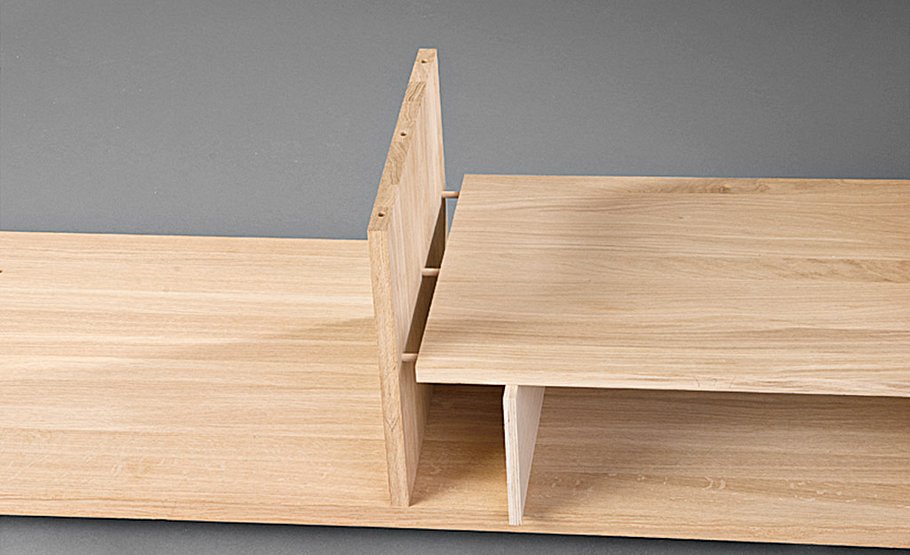

Dann folgen die Dübelbohrungen der Zwischenwand.

TV-Bank: Zwischenwände verdübeln

TV-Bank selber bauen

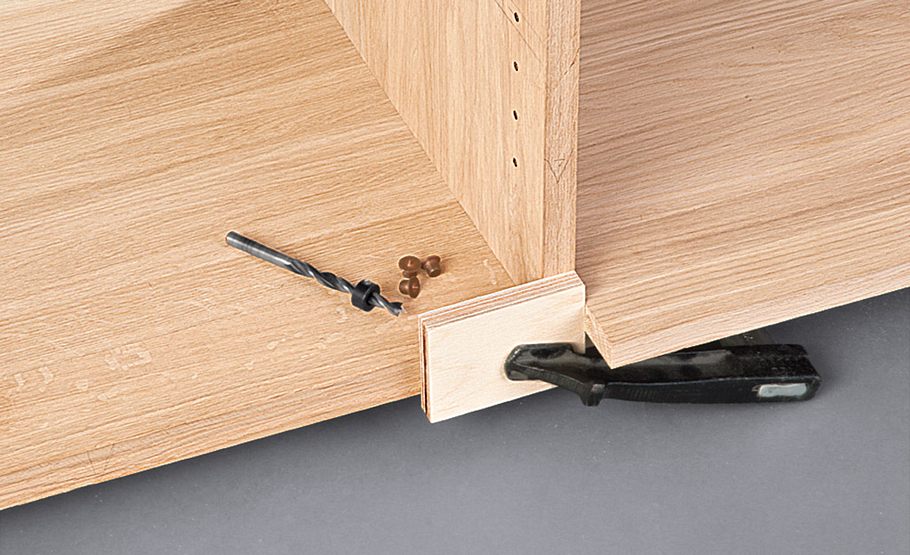

Die Zwischenwände werden an den Kopfholzkanten ebenfalls mit Boden und Deckel verdübelt. Auch hier exakt arbeiten.

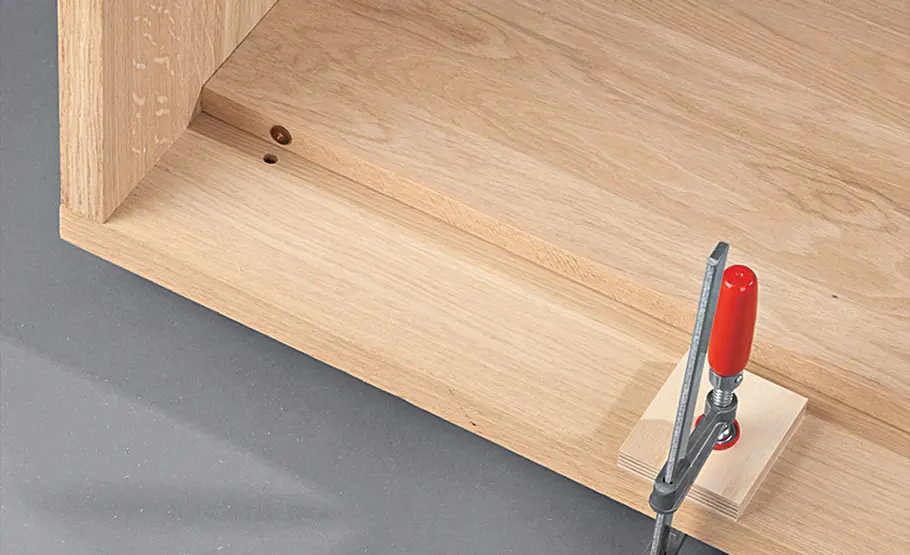

TV-Bank: Dübellöcher bohren

TV-Bank selber bauen

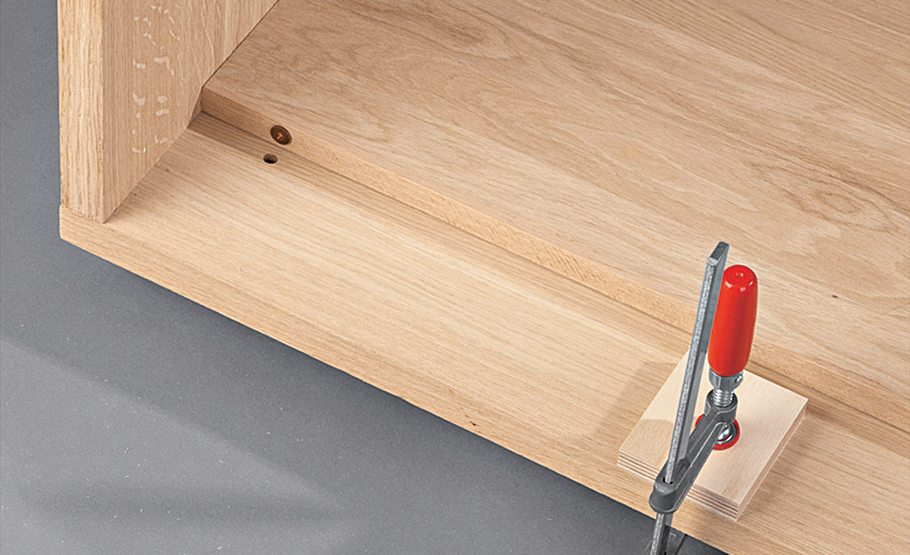

Bevor der Boden aufgelegt wird, müssen Sie die Dübellöcher für die zurückspringende, massive Rückwand bohren.

TV-Bank: Rückwand verdübeln

TV-Bank selber bauen

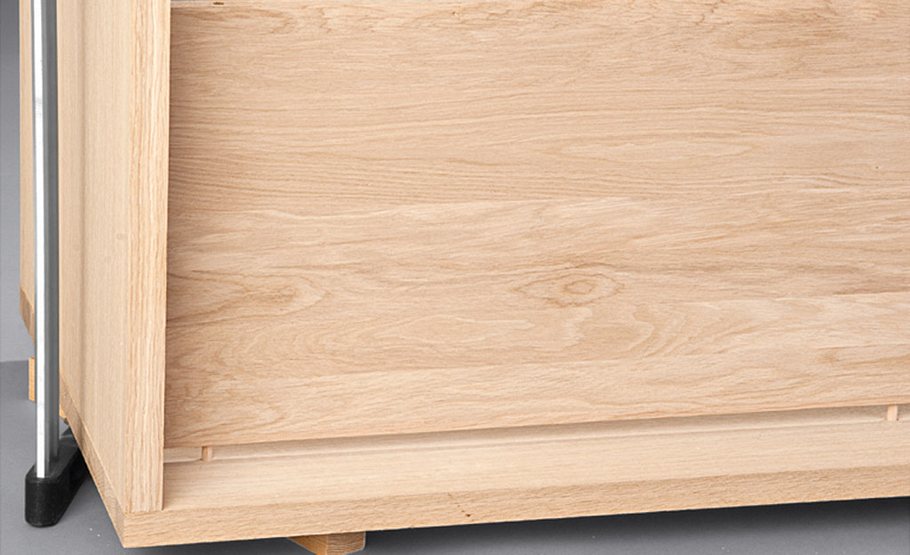

Die Rückwand wird nur oben und unten, nicht jedoch mit den Seiten verdübelt.

TV-Bank: Kante anfasen

TV-Bank selber bauen

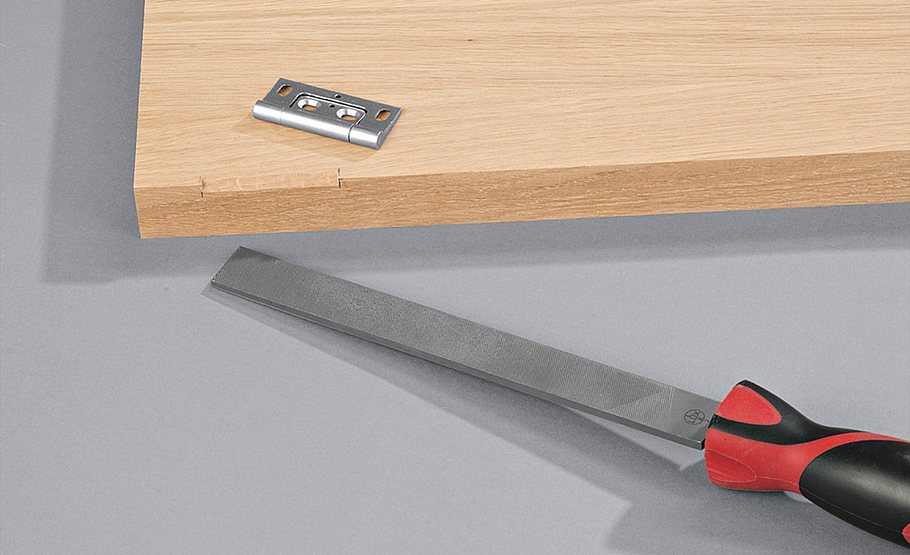

Die Bandrollen (2 Stück je Klappe) sollen leicht in der Bodenplatte liegen. Hierzu im Bereich der Bänder die Kante anfasen.

TV-Bank: Unterkanten schräg zuschneiden

TV-Bank selber bauen

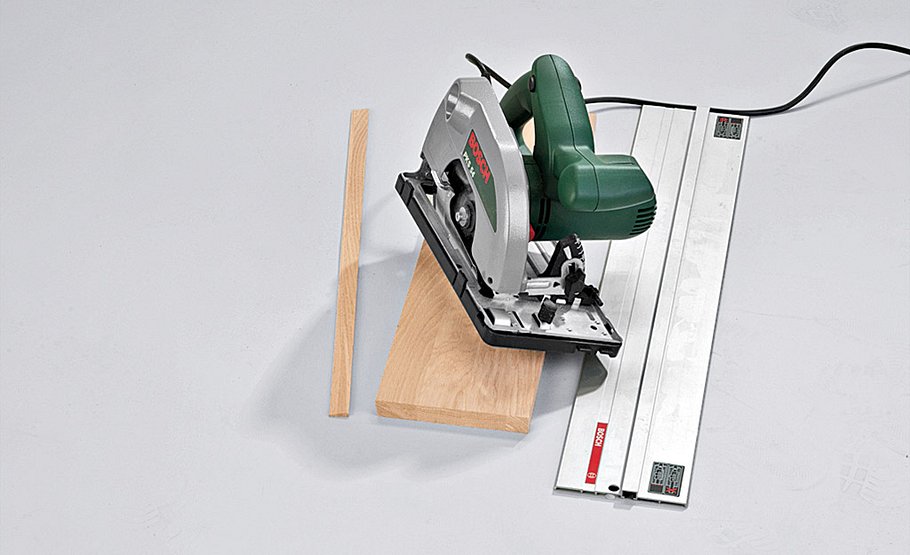

Aufgrund der "Push-to-open"-Funktion der Schnäpper müssen Sie die Klappen an der Unterkante schräg zuschneiden.

TV-Bank: Befestigungslöcher bohren

TV-Bank selber bauen

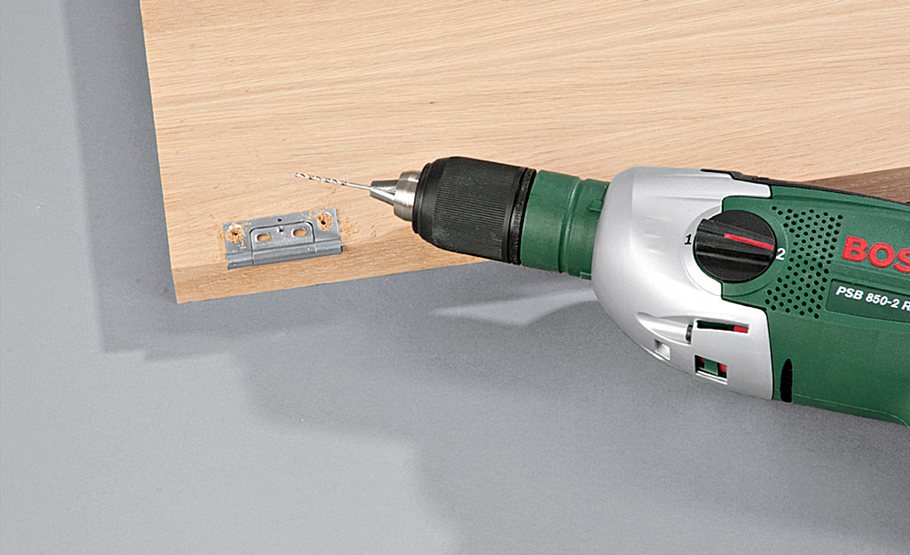

Wegen der geringen Fachhöhe bohren Sie die Befestigungslöcher der Bänder bereits jetzt in die Bodenplatte.

TV-Bank: Flächen schleifen

TV-Bank selber bauen

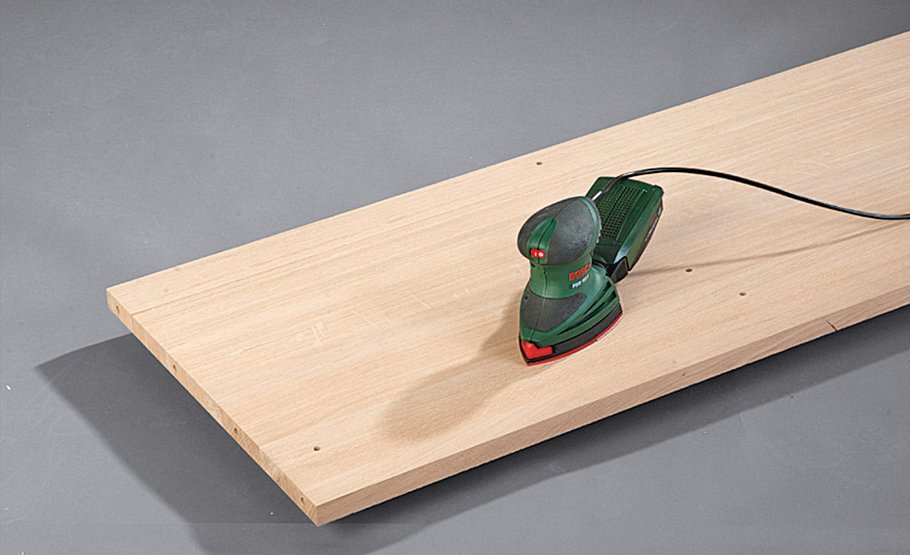

Schleifen Sie jetzt - also unmittelbar vor dem Verleimen alle Flächen – insbesondere die Korpus-Innenflächen gründlich.

TV-Bank: Beschläge

TV-Bank selber bauen

Die Beschläge haben wir aus dem Fachhandelssortiment von Hettich gewählt. Dank der Druckmagnet-Schnäpper benötigen die Klappen keinen Griff.

TV-Bank: Messingscharniere

TV-Bank selber bauen

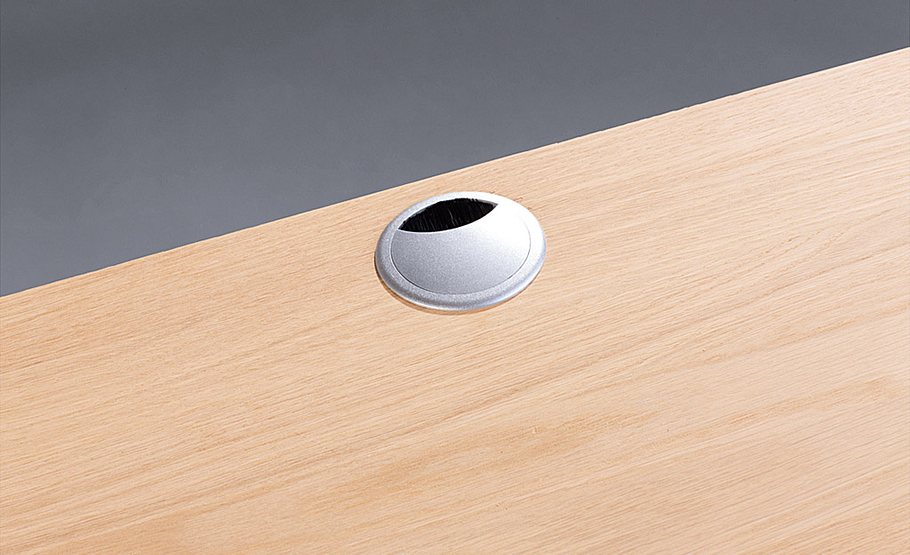

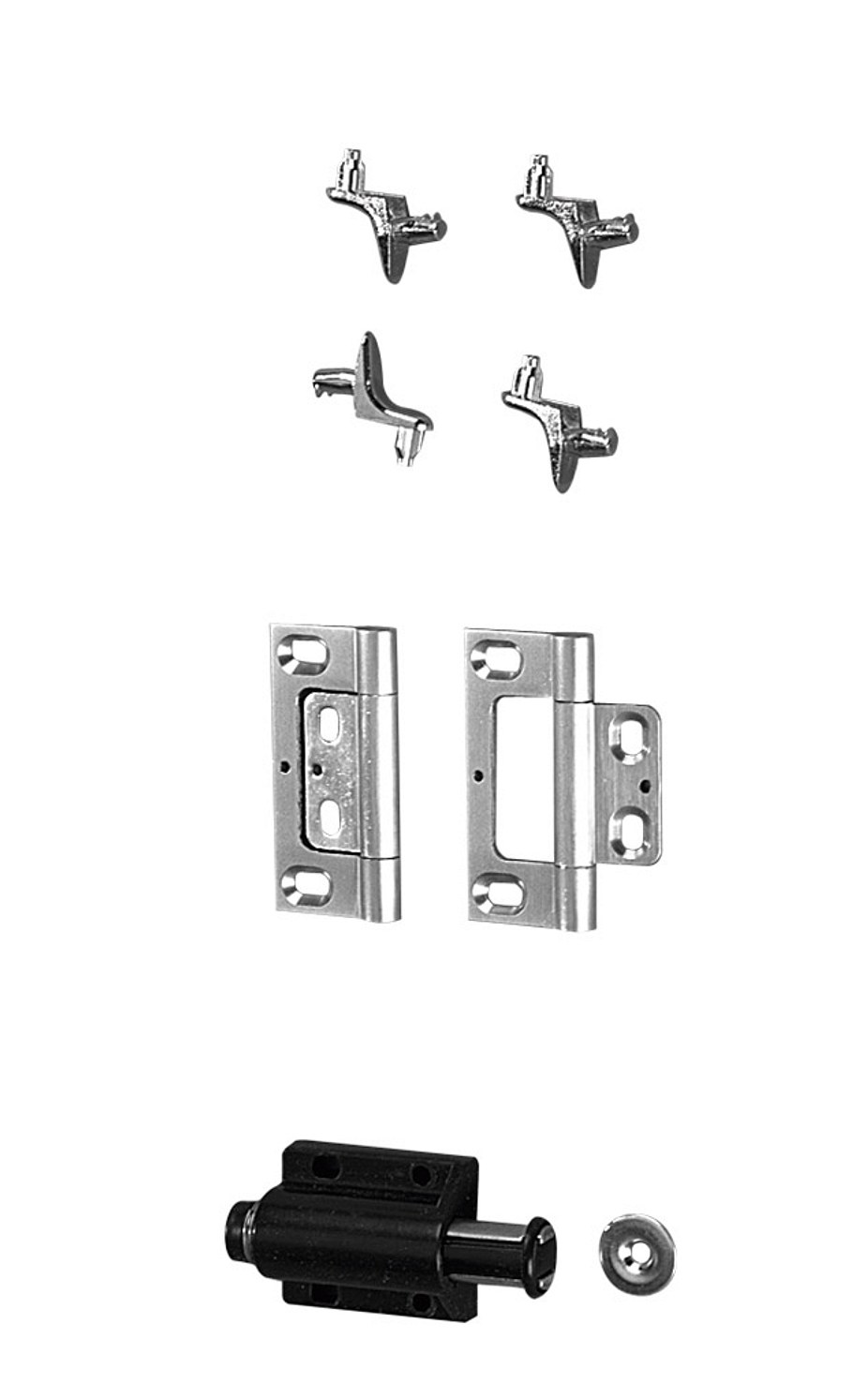

Matt vernickelte Messingscharniere und fixierende Bodenträger passen formal sehr gut zum schlichten Lowboard. 60er Kabeldurchlässe sind eine Alternative zur Kabelbucht für die TV-Leitungen.

TV-Bank: Boden verstellbar

TV-Bank selber bauen

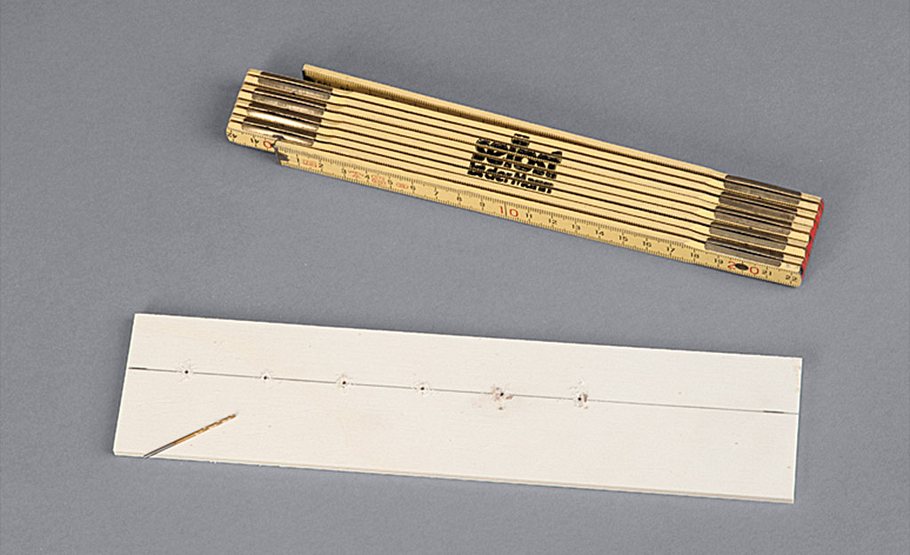

Der mittlere Boden ist verstellbar, um z. B. große Wiedergabegeräte aufnehmen zu können. Die Lochreihe muss exakt sein. Hierzu fertigen Sie eine Schablone aus Sperrholz mit einem Lochabstand von 32 mm (Lochmittelpunkt). Markierte Löcher mit einem 2-mm-Bohrer durchbohren.

TV-Bank: Schablone verwenden

TV-Bank selber bauen

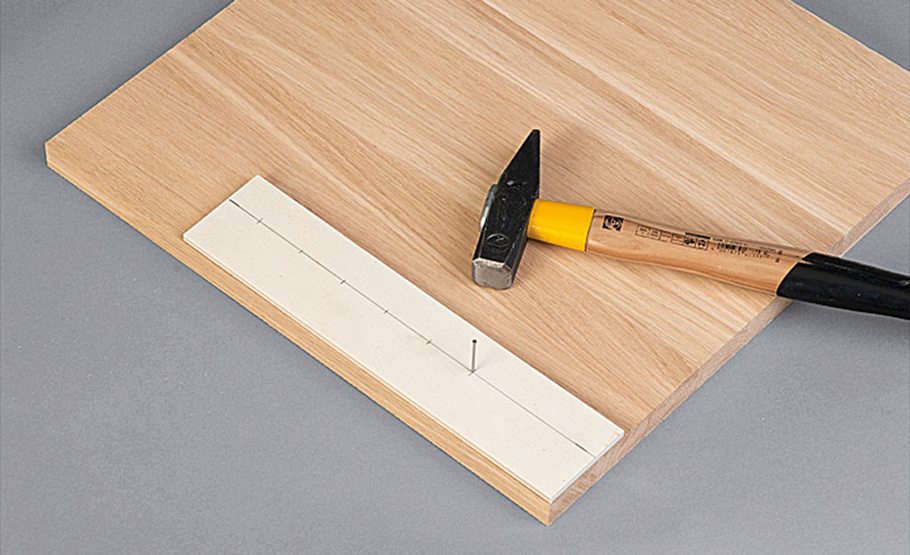

Die Schablone kantenbündig auf das Werkstück legen und die Bohrungen mit einem Nagel markieren.

TV-Bank: Lochreihe bohren

TV-Bank selber bauen

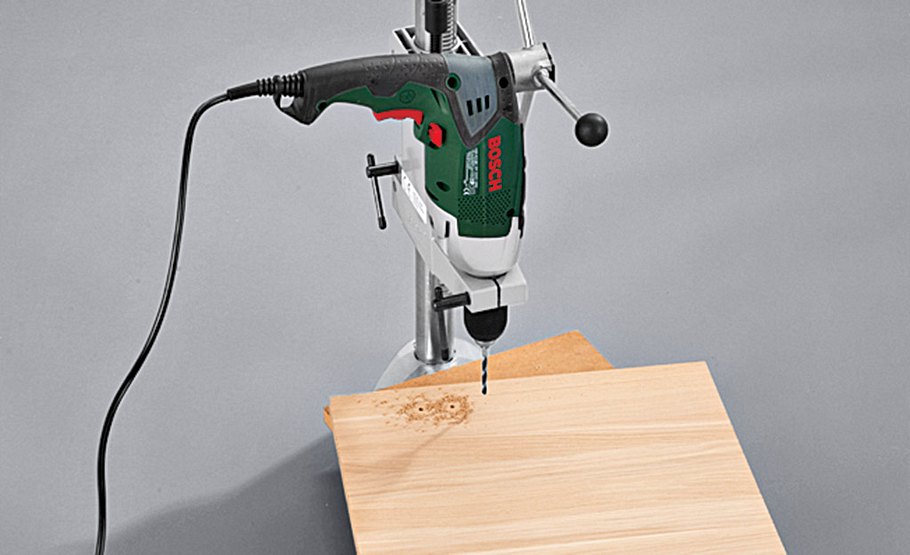

Dort mit dem 5er Bohrer die Lochreihe bohren.

TV-Bank: Platten zusammenstecken

TV-Bank selber bauen

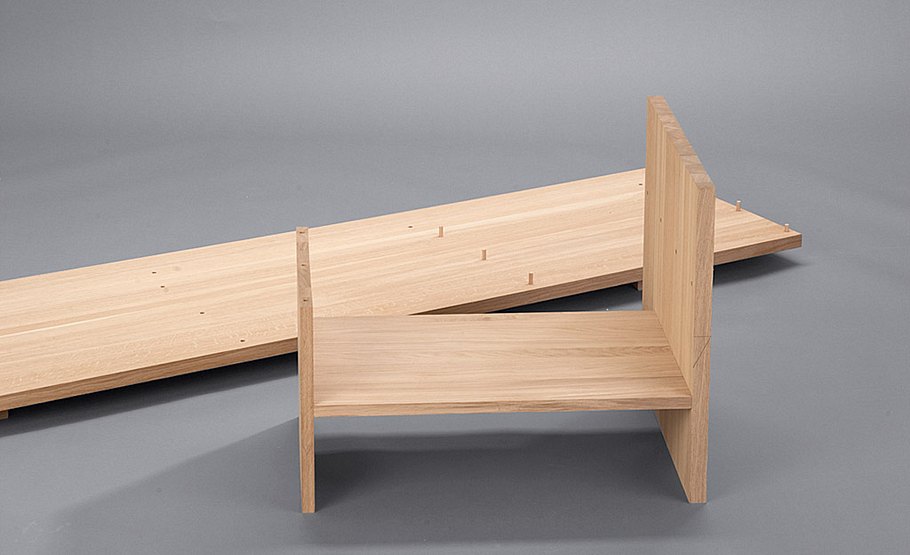

Zunächst an Seitenteile, Regalböden und Zwischenwände Leim geben, Dübel einsetzen und zusammenstecken.

TV-Bank: auf Deckenplatte stellen

TV-Bank selber bauen

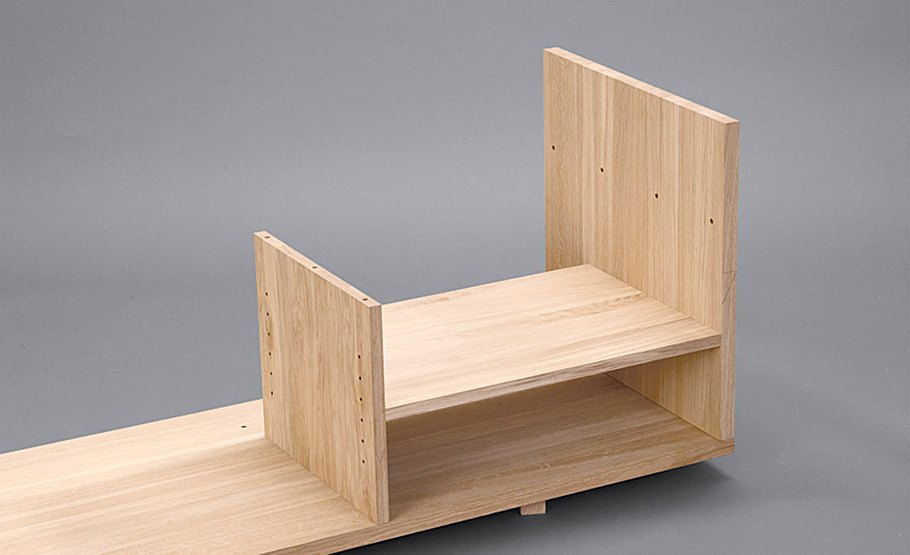

Die so vorbereiteten Teile werden anschließend mit Leim und Dübeln auf die Deckelplatte gestellt.

TV-Bank: Rückwand verleimen

TV-Bank selber bauen

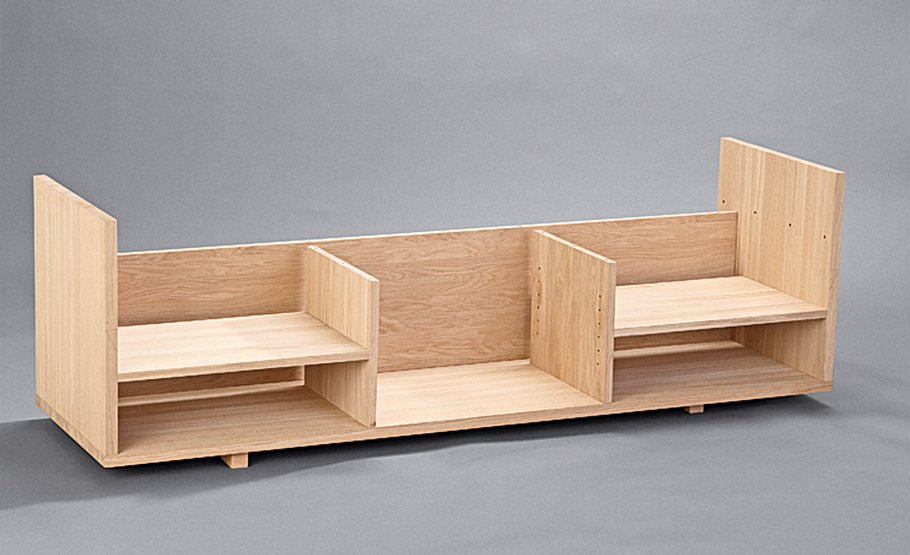

Anschließend verleimen Sie die Rückwand. Zügig und genau dosiert Leim angeben und schnell zusammenfügen.

TV-Bank: Boden verleimen

TV-Bank selber bauen

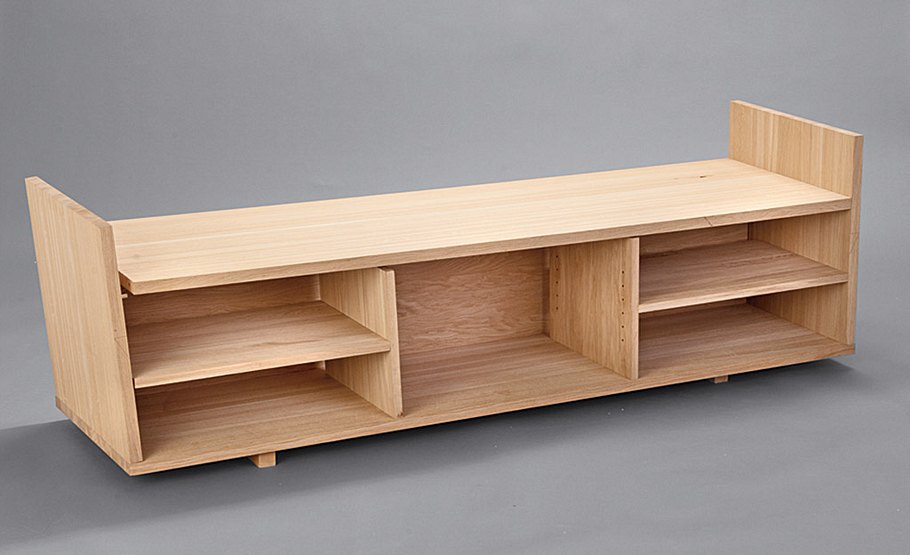

Der schwierigste Moment ist das Verleimen des Bodens.

TV-Bank: Seiten biegen

TV-Bank selber bauen

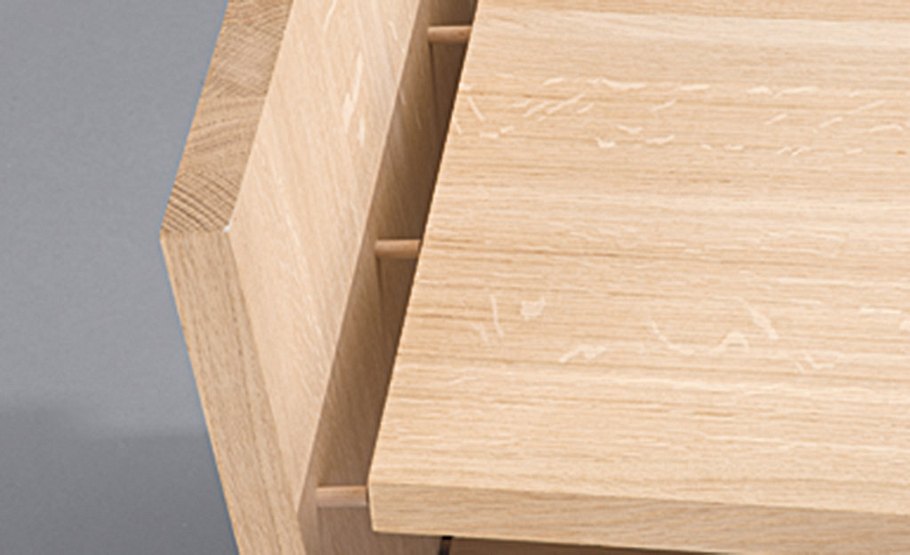

Seiten nach außen biegen, bis alle Dübel richtig greifen.

TV-Bank: Zwingen befestigen

TV-Bank selber bauen

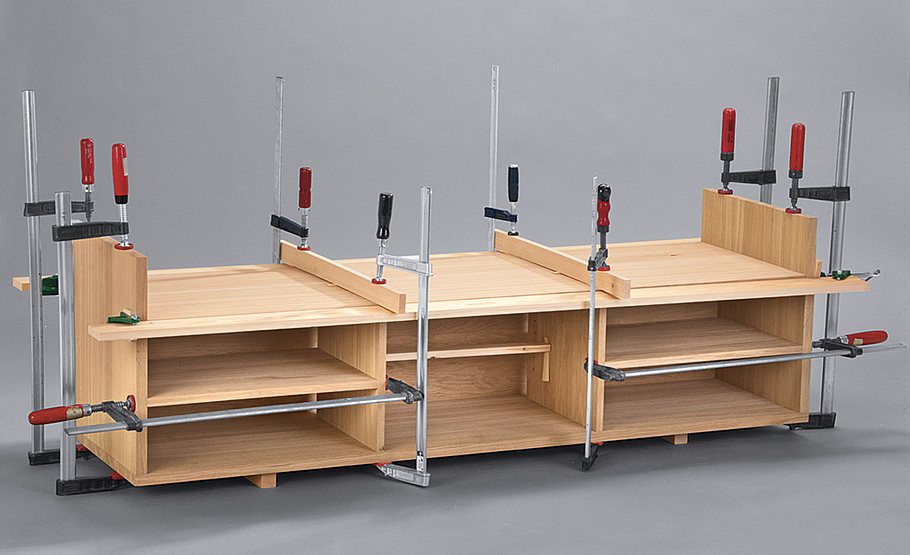

Mit Zulagen und Zwingen müssen Sie jetzt für den erforderlichen Anpressdruck sorgen.

TV-Bank: Anpressdruck

TV-Bank selber bauen

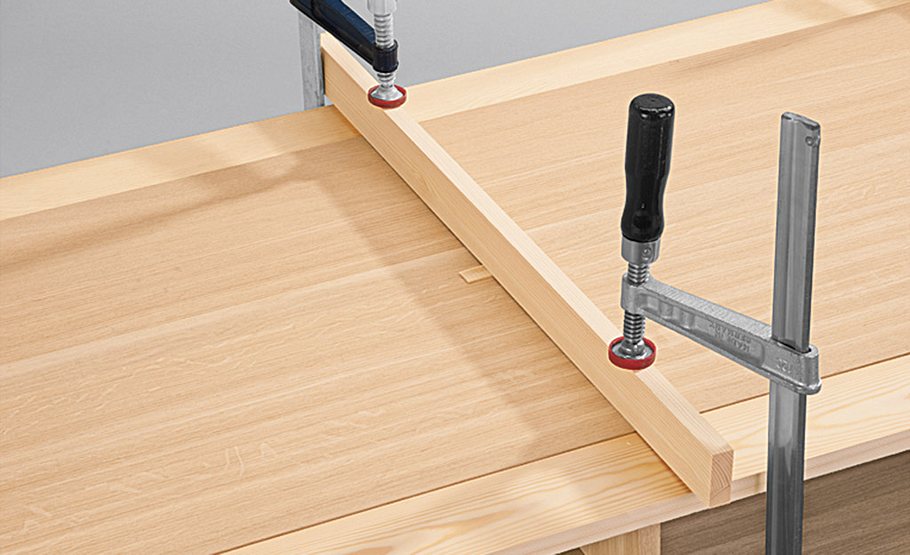

Damit der Anpressdruck auch die Korpusmitte erreicht, unterfüttern Sie die Zulagen mittig mit einem Holzstreifen.

TV-Bank: Anpressdruck Zwischenwände

TV-Bank selber bauen

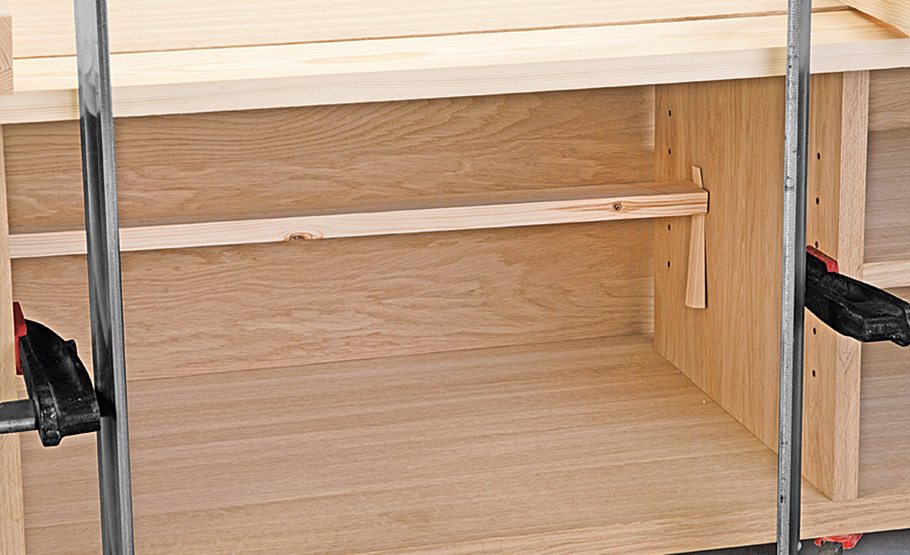

Eine mit Keilen verspannte Latte im mittleren Fach sorgt für den Anpressdruck auf die Zwischenwände.

TV-Bank: Kabelbucht

TV-Bank selber bauen

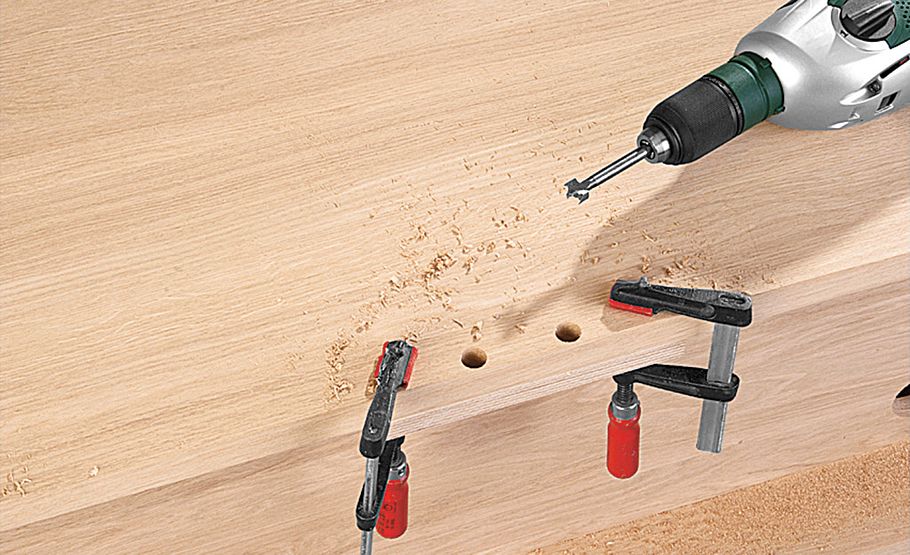

Für die Leitungen zum TV-Gerät wird mittig auf der Deckelplatte eine Kabelbucht benötigt. Mit dem Forstnerbohrer zwei ...

TV-Bank: Aussparung zuschneiden

TV-Bank selber bauen

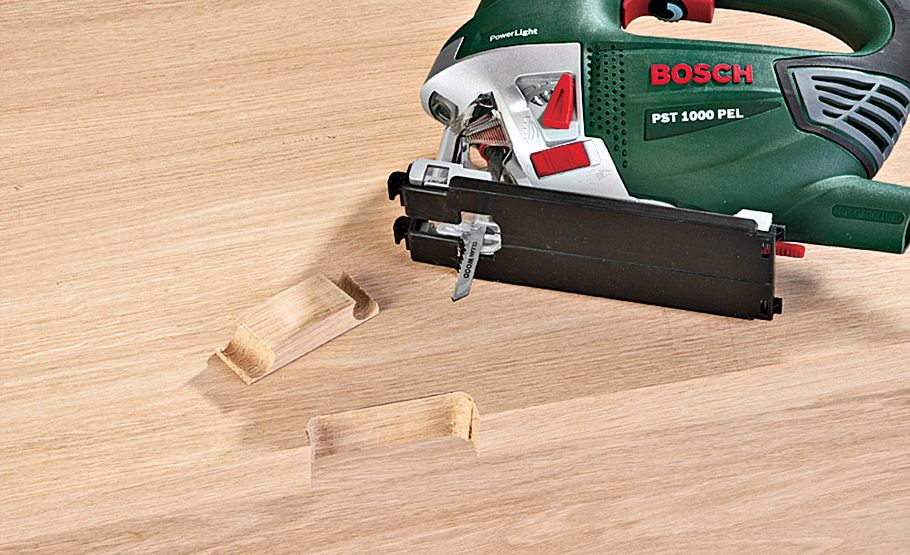

... Löcher bohren (Zulage unterspannen!) und anschließend mit der Stichsäge die Aussparung zuschneiden.

TV-Bank: 60er Löcher bohren

TV-Bank selber bauen

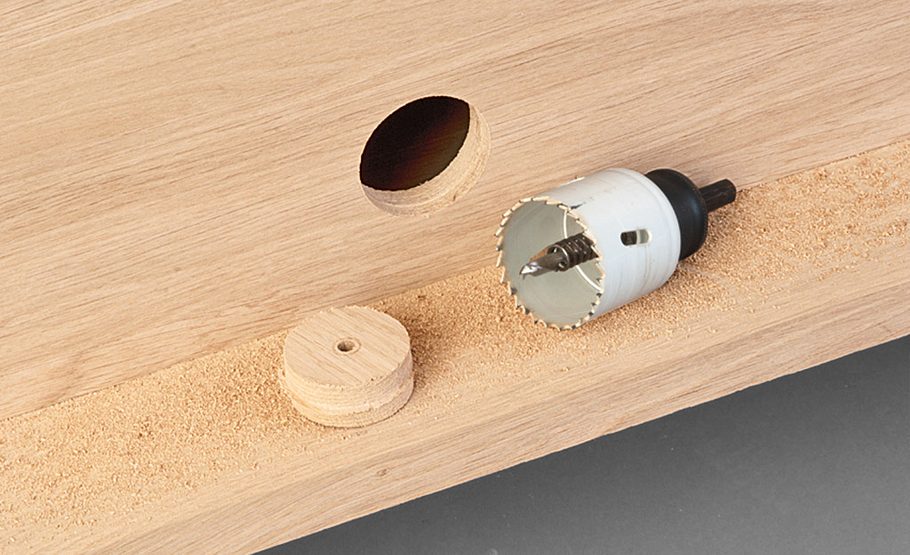

Zwei 60er Löcher in die Rückwand der Klappenfächer schneiden. Erst von innen bis zur halben Materialstärke sägen, ...

TV-Bank: Kanten schleifen

TV-Bank selber bauen

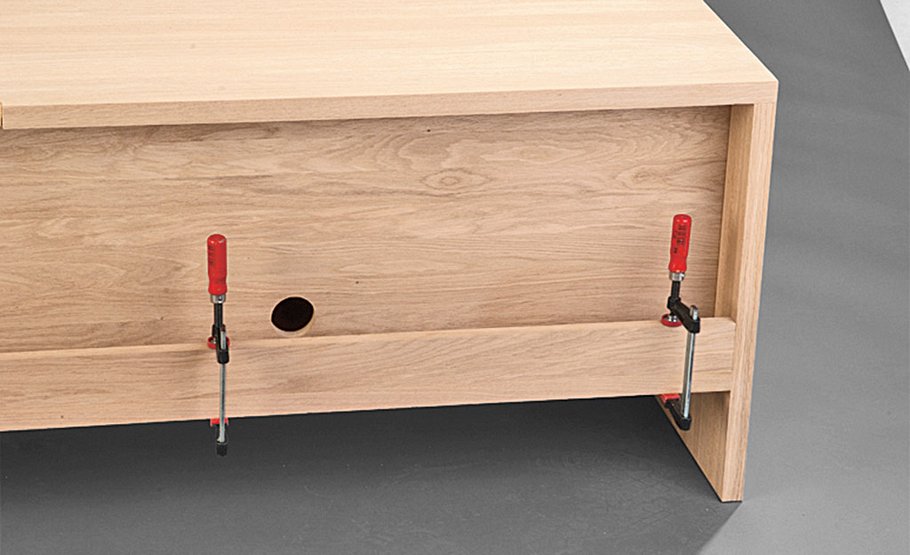

... den Rest dann von außen nach innen. Schnittkanten schleifen, anschließend die Kabelblende gegen den Boden leimen.

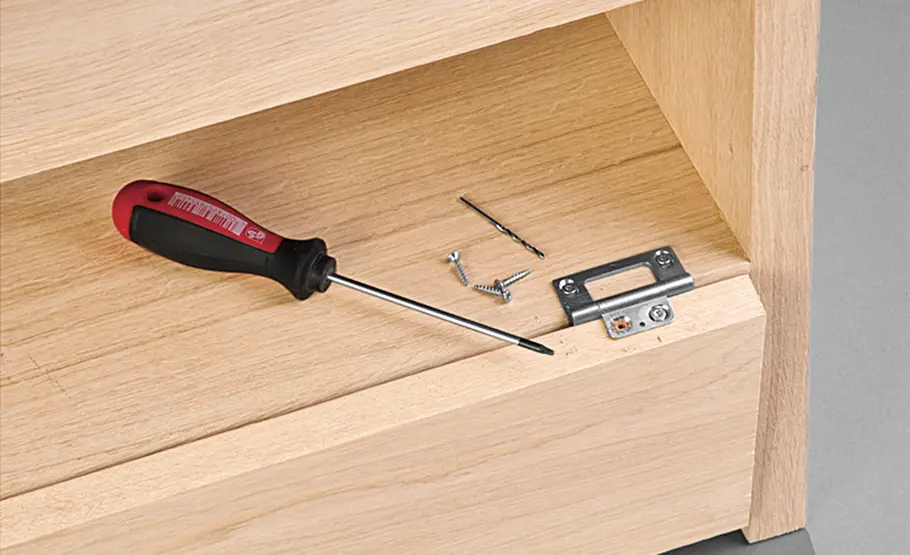

TV-Bank: Bänder montieren

TV-Bank selber bauen

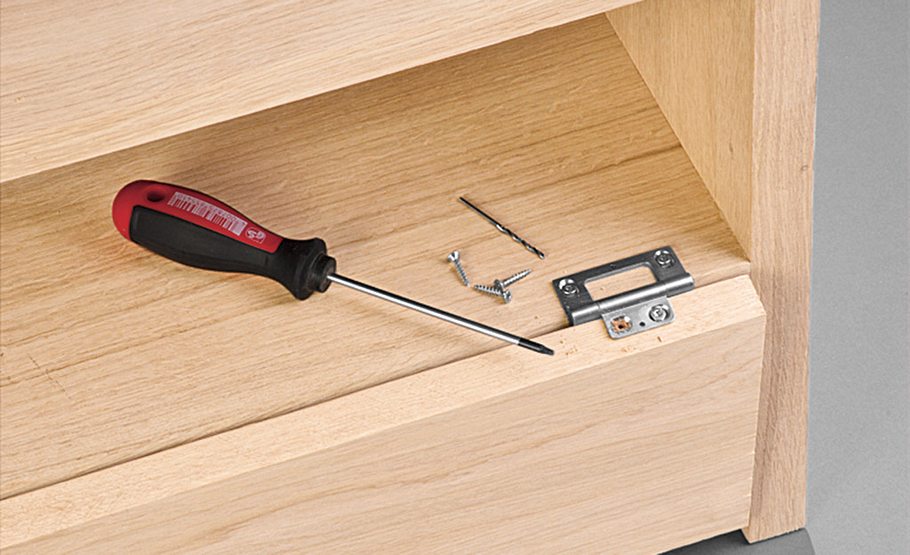

Montieren Sie nun die Bänder am Boden und an der (schräg geschnittenen) Unterkante der Klappe und justieren diese.

TV-Bank: Anpressdruck durch Schraube

TV-Bank selber bauen

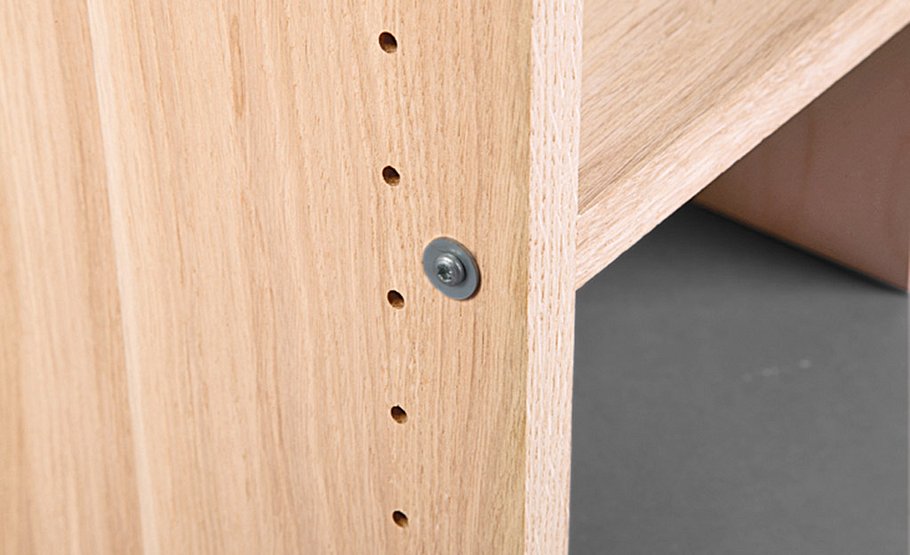

Alternativ zum Verleimen mit Zwingen ist die hier gezeigte Methode möglich. Dabei wird der Anpressdruck mit einer Schraube (mit Unterlegscheibe) erzeugt, die durch eine Bohrung in das zu verleimende Bauteil geschraubt wird. Nach Abbinden des Leims wird die Schraube entfernt und das Loch mit Holzpaste gefüllt. Werkstücke durch eine Schraube aneinanderziehen.

TV-Bank: Schraube entfernen

TV-Bank selber bauen

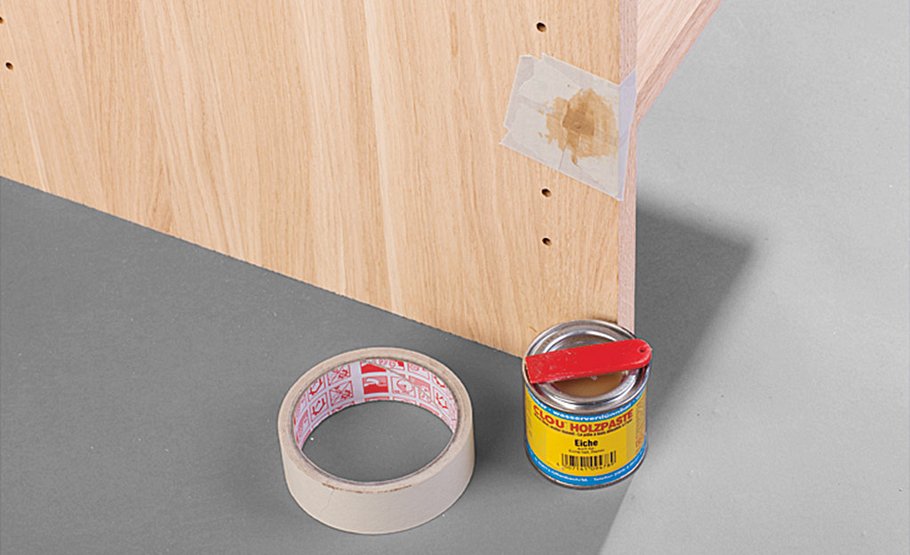

Ist der Leim trocken, die Schraube entfernen.

TV-Bank: Eiche-Holzpaste

TV-Bank selber bauen

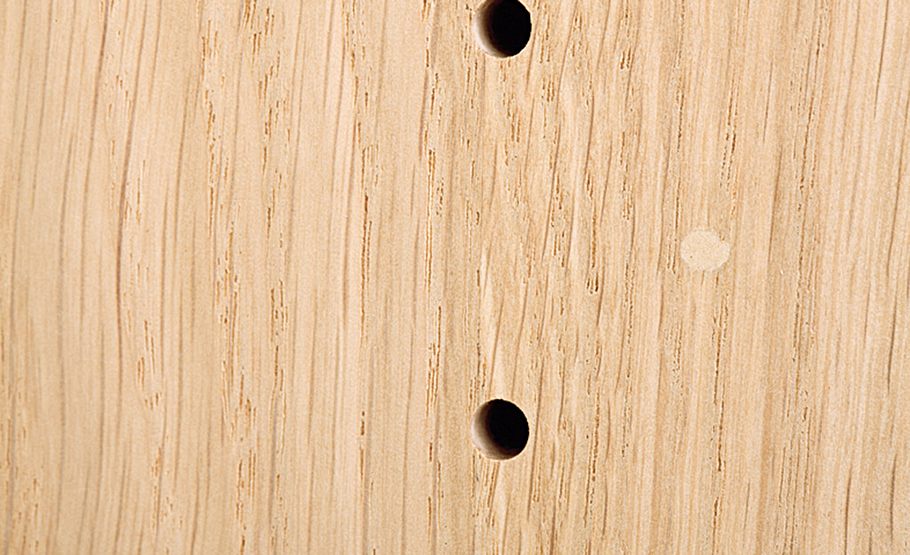

Die Bohrung mit Eiche-Holzpaste füllen, dann schleifen.

TV-Bank: Magnetschnäpper

TV-Bank selber bauen

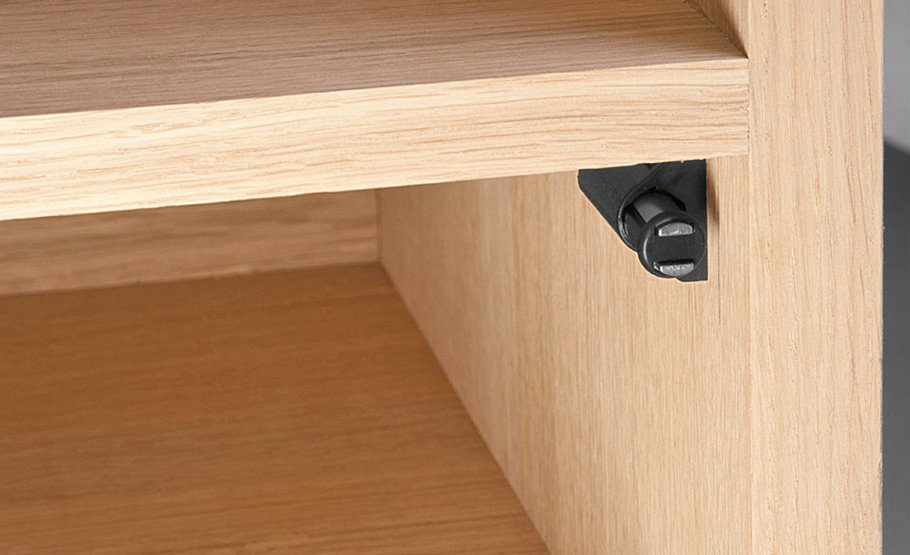

Den Magnetschnäpper schrauben Sie jeweils an die Innenseite der Außenwand unterhalb des Bodens fest.

TV-Bank: Gegenstück befestigen

TV-Bank selber bauen

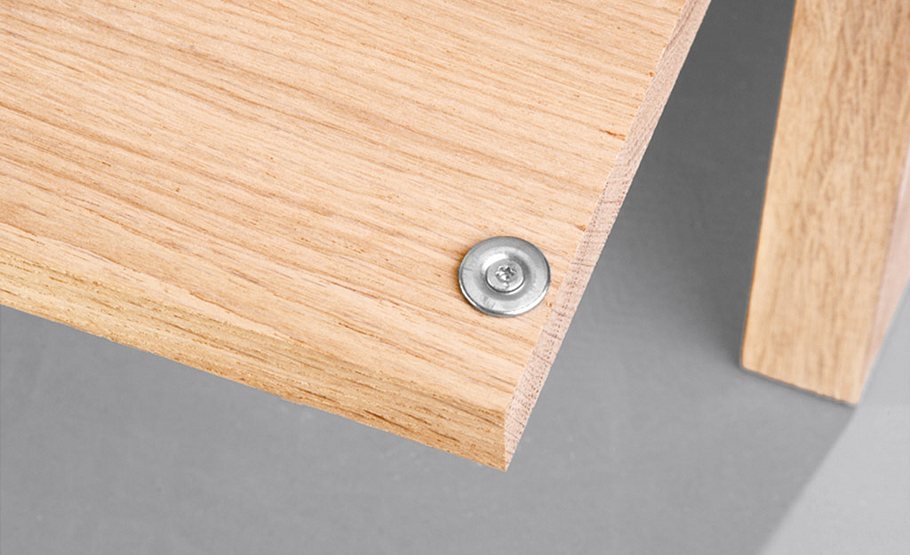

Das Gegenstück, die Metallscheibe, befestigen Sie an der Klappe.

TV-Bank: Einlegeboden

TV-Bank selber bauen

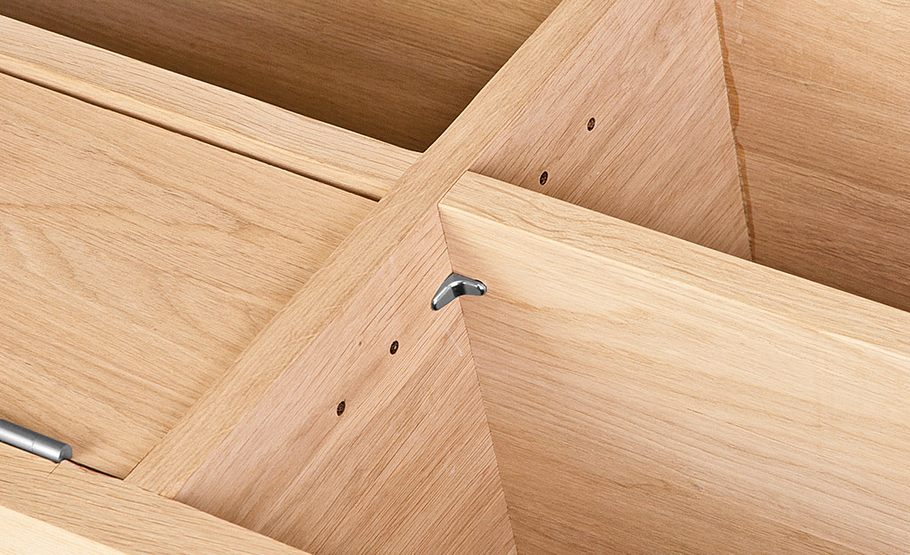

Damit der Einlegeboden fest sitzt, erhält er an der Unterseite 4 Bohrungen als Aufnahme für den Dorn der Bodenträger.

TV-Bank: Bodenstopper befestigen

TV-Bank selber bauen

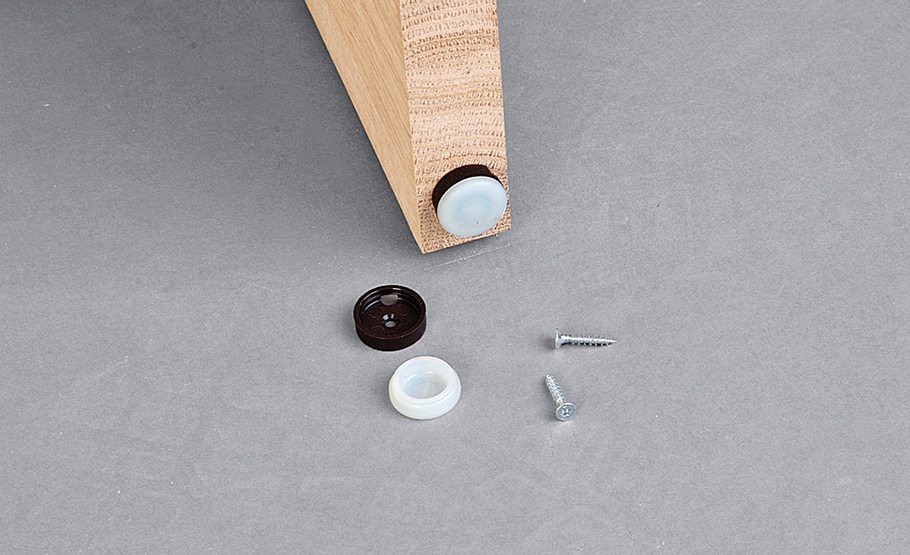

Zum Schutz des Bodens schrauben Sie unter die Seitenteile des Lowboards insgesamt vier QuickClick-Bodenstopper.

TV-Bank: Hartwachs-Öl

TV-Bank selber bauen

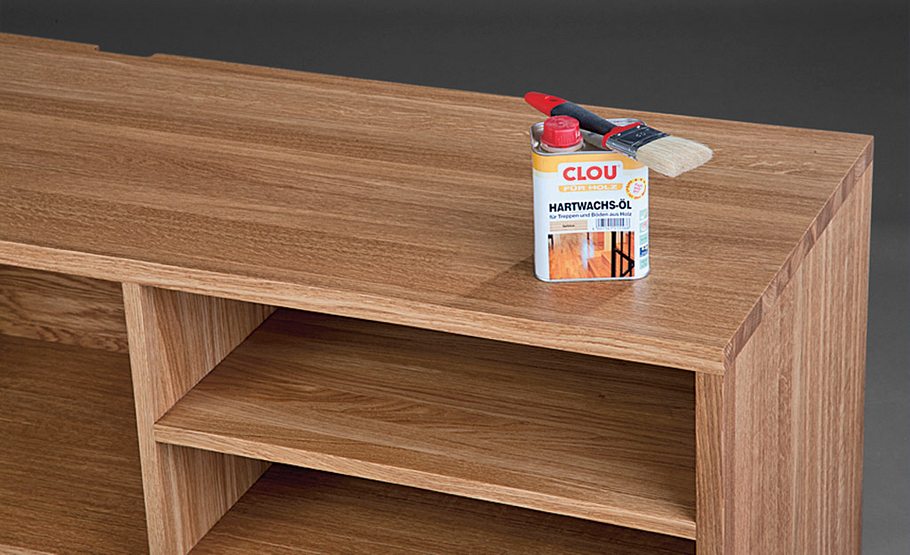

Holz zweifach mit Hartwachs-Öl einlassen. 20 Minuten nach jedem Auftrag Überschuss mit einem Lappen aufnehmen.

TV-Bank: Maße

TV-Bank selber bauen

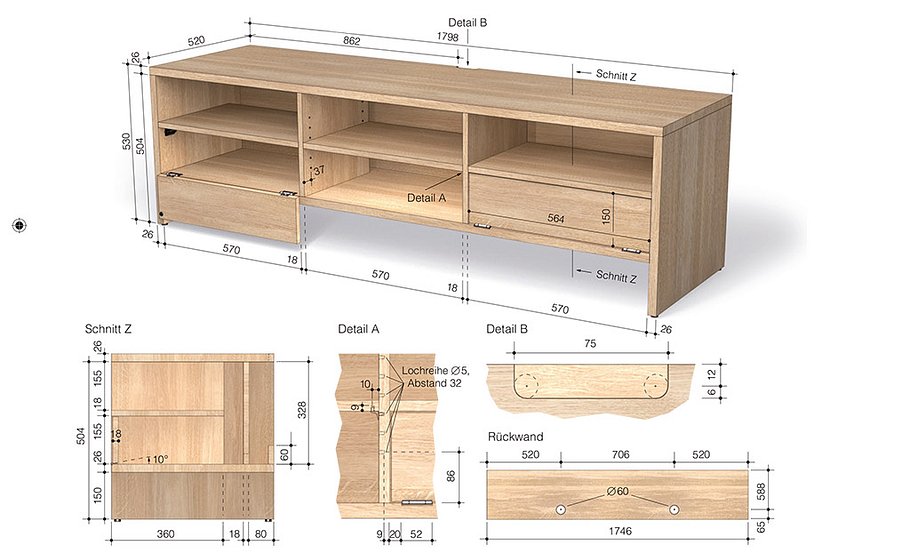

Die Maße des TV-Lowboards.

TV-Bank: Materialliste

TV-Bank selber bauen

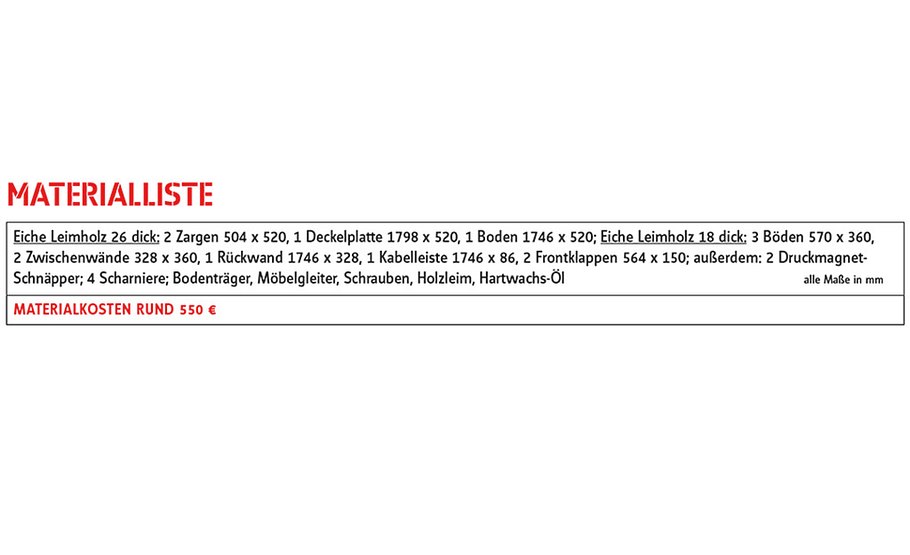

Die Materialkosten liegen bei 550 Euro.

Ein Fernsehgerät können Sie fast überallhin stellen. Moderne Flachbildfernseher bieten obendrein in der Regel eine genormte Befestigungsmöglichkeit für die Wandmontage.

Checkliste Werkzeug

  • Bohrmaschine

  • Dübel-Markierstifte

  • Feile

  • Forstnerbohrer

  • Handkreissäge

  • Leimzwingen

  • Lochsäge

  • Schleifgerät

  • Stichsäge

Wozu also eine HifFi- und TV-Bank? Die Antwort ist ganz einfach und in den meisten Wohnzimmern offensichtlich: Wo der Fernseher ist, befindet sich auch die Stereoanlage, ein DVD-Player, meist ein- oder gar mehrere TV-Tuner, eine Spielkonsole, Lautsprecher und natürlich die Wiedergabemedien, Fernbedienungen und Zeitschriften. Da lohnt es sich, wenn Sie eine individuelle TV-Bank selber bauen.

Anleitung: TV-Bank selber bauen

Die Fülle an Unterhaltungselektronik will auch noch miteinander verkabelt sein – und das schafft zumeist das größte Durcheinander. Ein Wust an HDMI-, Scart-, Netz-, Chinch-, Koaxial und Netzwerkleitungen muss untergebracht werden. Mit diesem Möbel kein Problem, denn durch die zurückspringende Rückwand, die Kabelmulde und die Kabelöffnungen sehen Sie nach dem Anschließen nur noch das, was Sie sehen möchten!

Die Bauteile des Korpus treffen stumpf gegeneinander. Der größte Teil der Arbeit besteht somit im exakten Ermitteln der Dübelbohrungen. Wegen der Verwendung von Runddübeln ist beim Verleimen eine strikte Abfolge erforderlich. Testen Sie zunächst trocken, dass alle Teile passen. Zu zweit arbeiten und auf nicht zu große Trockenheit bzw. hohe Umgebungstemperaturen achten, damit Sie eine möglichst lange offene Leimzeit haben.

Fotos: selbst ist der Mann; Zeichnungen: Jens Bosse
