Tageslicht dort, wo sonst nie die Sonne scheint, tut nicht nur gut, sondern spart ordentlich Strom. Mit einem Tageslicht-Spot lässt sich das unter bestimmten Voraussetzungen recht gut realisieren.
Der Einbau des Tageslicht-Spots kostet ca. 400 Euro für Velux-Tageslicht-Spot TLF 0K14 SD0L1 014, 47 x 47 cm, 1,5 m flexibles Rohr, Acrylglas-Streuscheibe innen, Sicherheitsglas außen und Eindeckrahmen.
Foto: sidm / CK; Hersteller / Velux

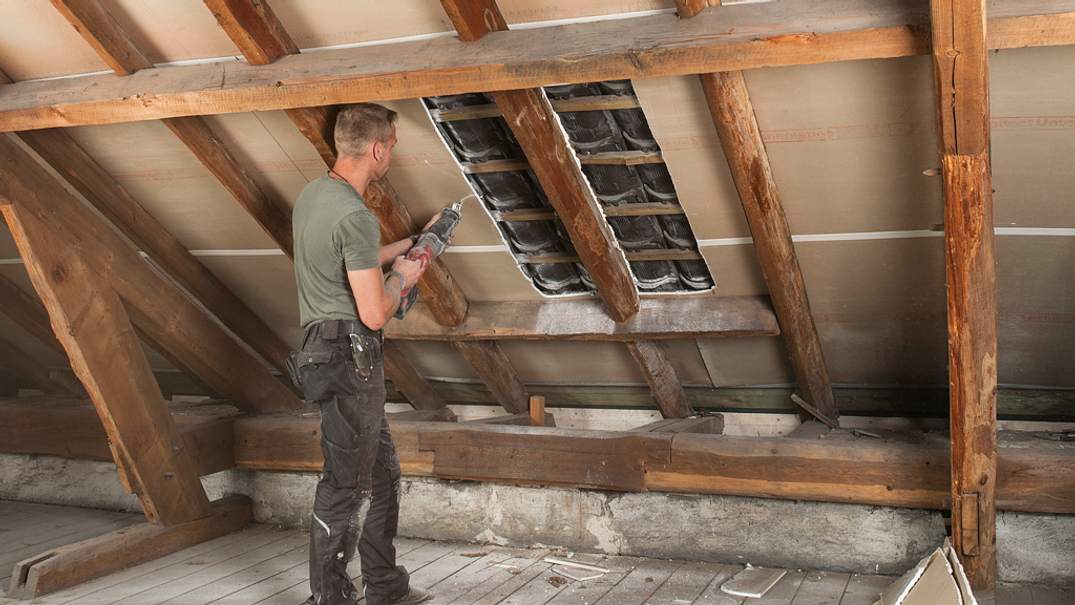

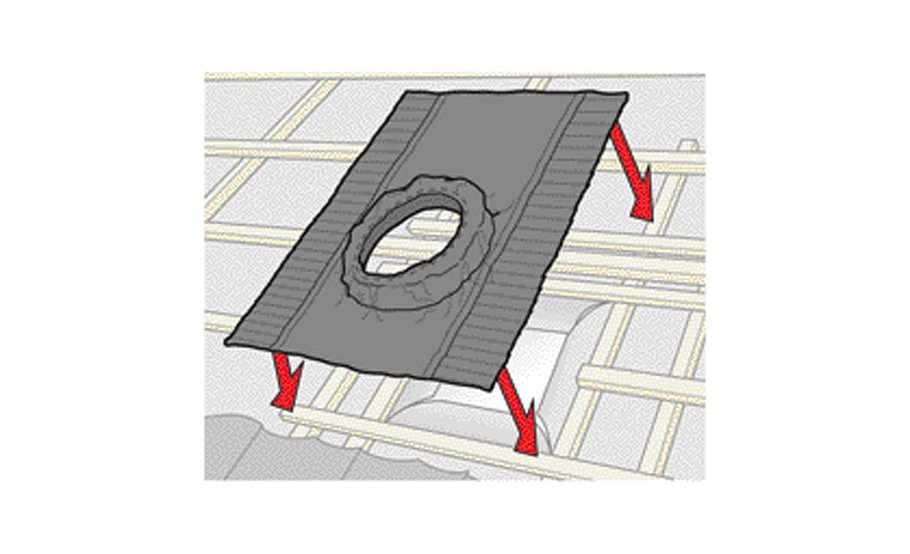

Dach an geeigneter Stelle 500 mm groß öffnen, Unterspannbahn seitlich an die Dach latten tackern, Anschlussschürze auflegen. Das flexible Rohr eignet sich für Strecken von 0,4 bis 1,5 m zwischen Dach und Decke.
Foto: sidm / CK; Hersteller / Velux

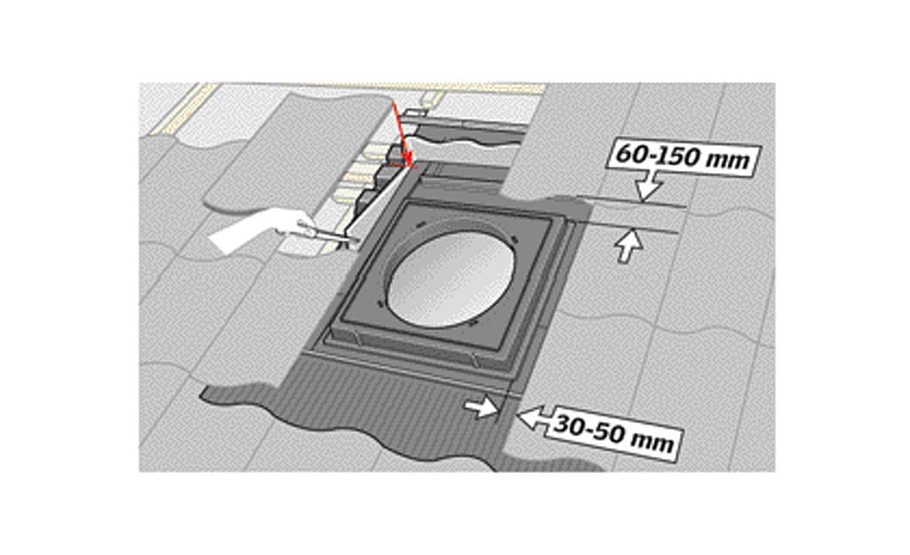

Eindeckrahmen sowie Alu- oder PU-Rahmen an den Dachlatten verschrauben. Abstände beim Wiederauflegen der Deckung einhalten.
Foto: sidm / CK; Hersteller / Velux

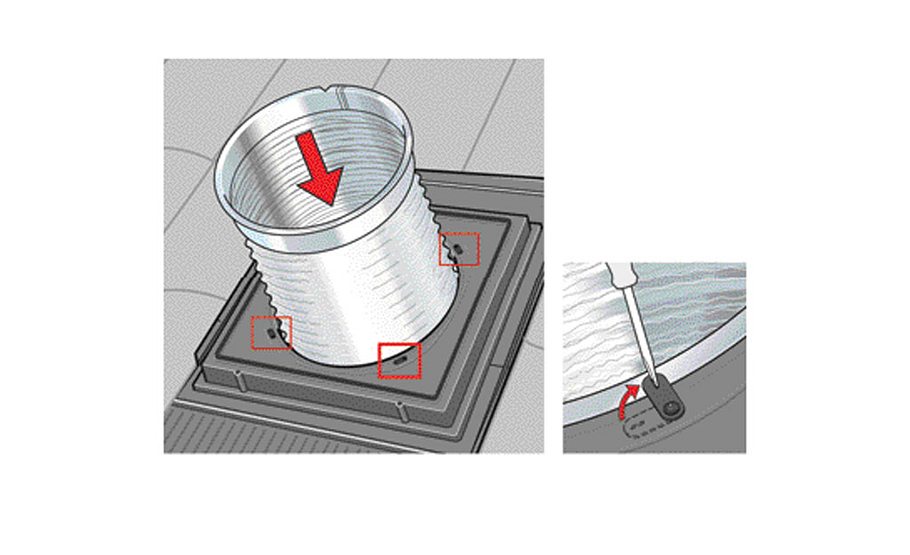

Tageslichtrohr von außen einführen und mit den Clips am Rahmen fixieren. Außenscheibe darüber auflegen und verschrauben.
Foto: sidm / CK; Hersteller / Velux

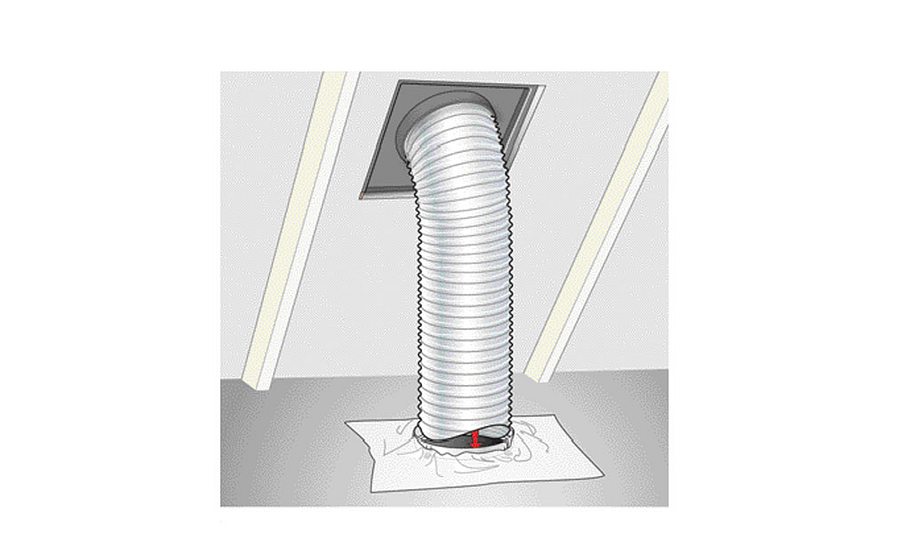

Das Rohr innen durch die Decke führen. Bei gedämmter Decke muss die Durchführung luftdicht umschlossen sein. Ab jetzt kann man die Montage gut alleine durchführen!
Foto: sidm / CK; Hersteller / Velux

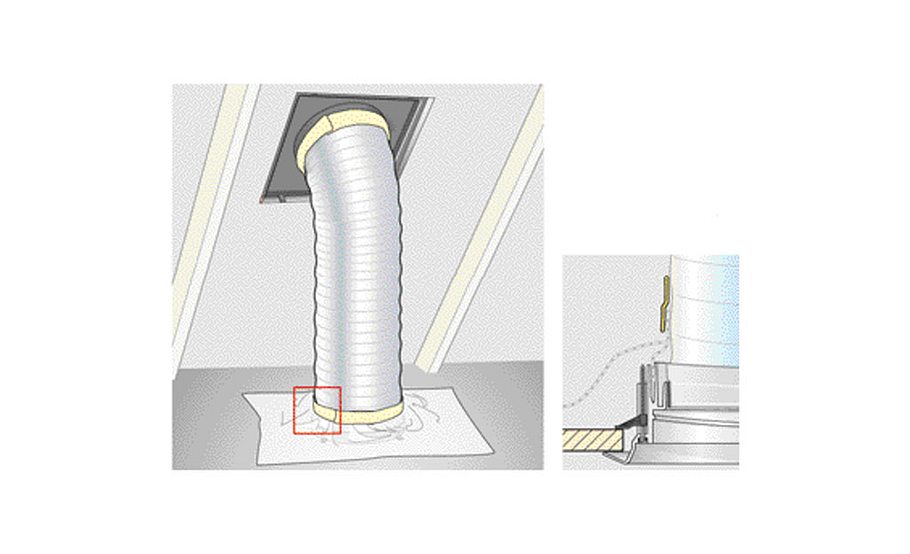

Die Dampfbremsfolie seitlich am Rohr und am Boden mit Dampfbremsklebeband verkleben, wie auch den Anschluss in der Schräge.
Foto: sidm / CK; Hersteller / Velux

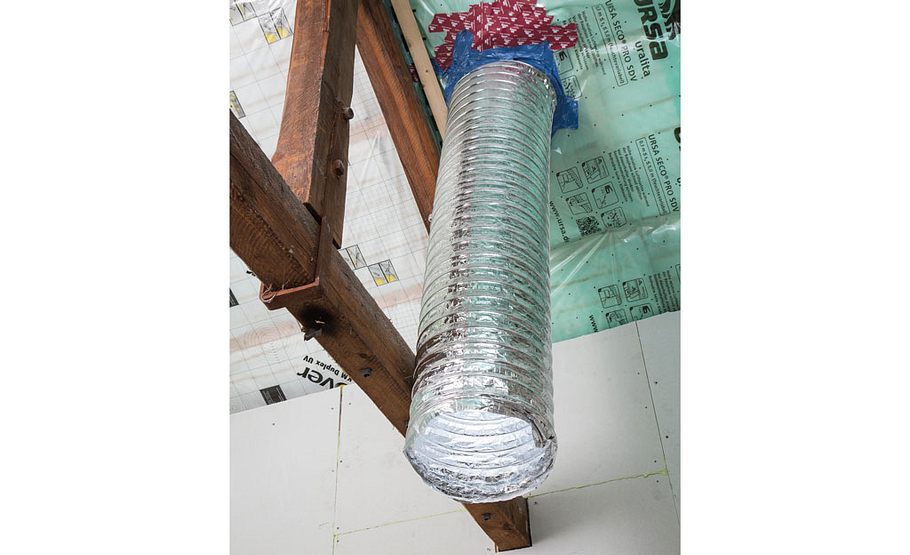

Das Tageslichtrohr muss möglichst auf direktem Weg vom Schrägdach durch die Decke ein Stockwerk tiefer geführt werden.
Foto: sidm / CK; Hersteller / Velux
Auf dem entsprechenden Gipsplattenabschnitt einen Kreis mit 410-mm-Durchmesser anzeichnen.
Foto: sidm / CK; Hersteller / Velux
Loch bohren, Stichsägeblatt einführen und Kreis aussägen.
Foto: sidm / CK; Hersteller / Velux

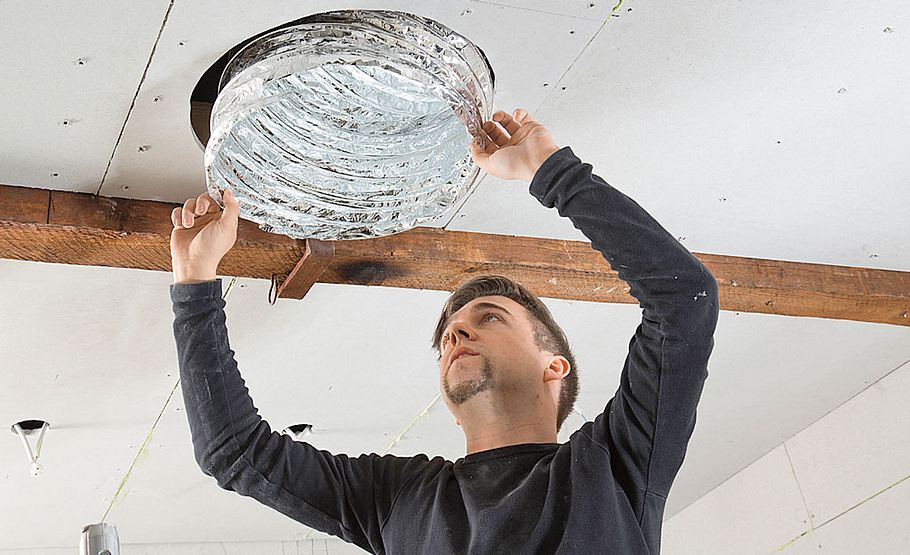

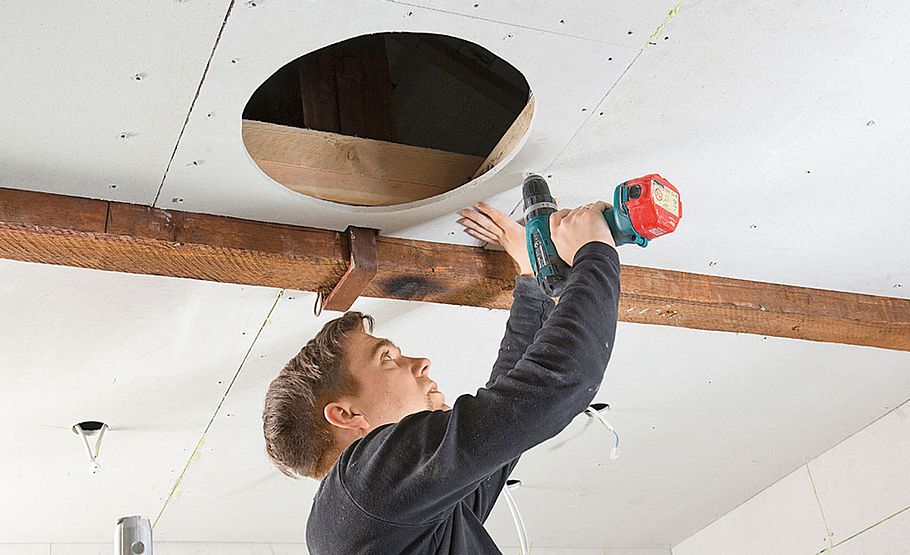

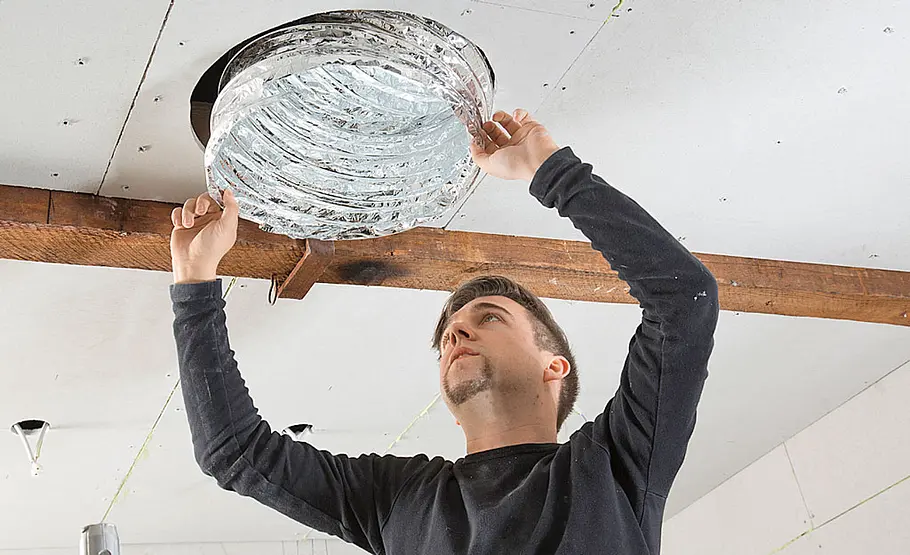

Die zugeschnittene Platte nun montieren, hier direkt an den Deckenbalken. Tageslichtrohr dann probehalber vorsichtig ...
Foto: sidm / CK; Hersteller / Velux
... vom Dachboden durch den Ausschnitt nach unten ziehen und schauen, ob es passt, auch von der Rohrlänge her.
Foto: sidm / CK; Hersteller / Velux

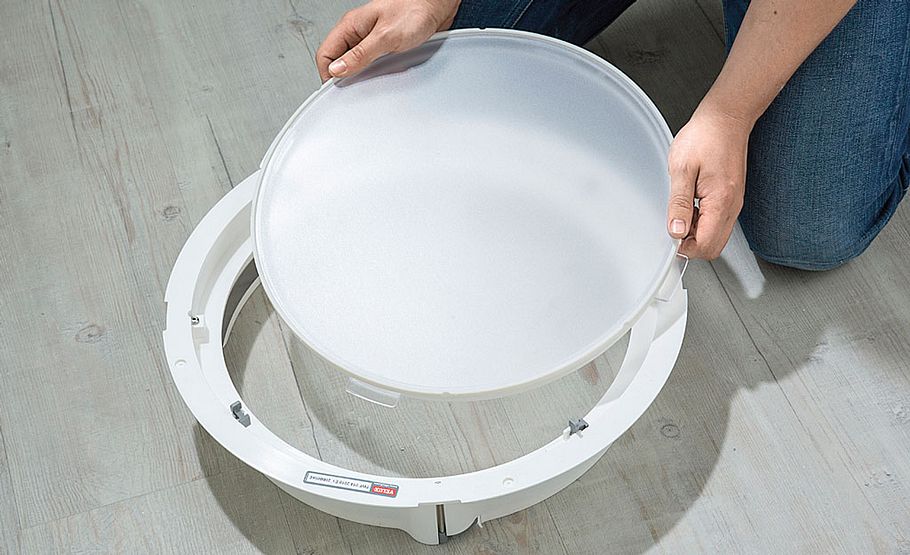

Vormontierete Streuscheibe (mattiertes Polycarbonat) erst einmal aus dem weißen Deckenring herausnehmen.
Foto: sidm / CK; Hersteller / Velux

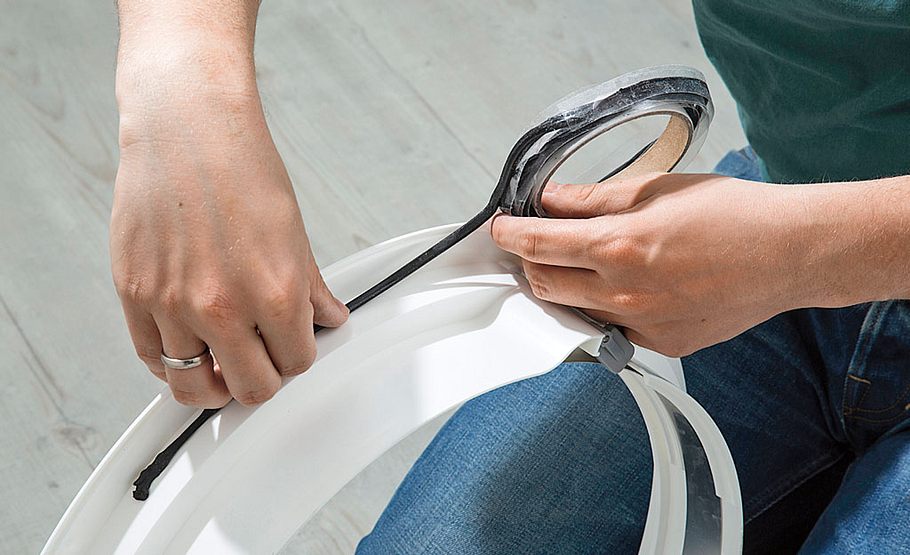

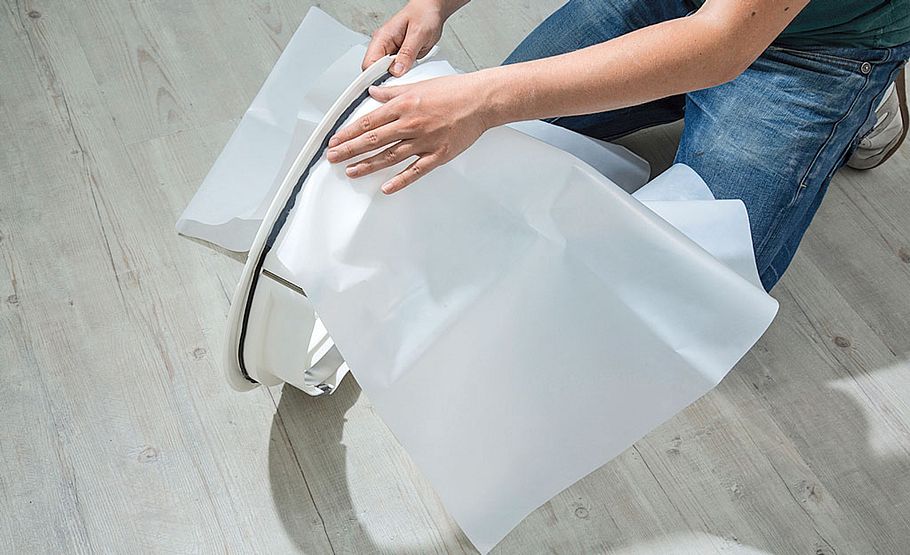

In die Innenseite des Deckenrings ein spezielles im Lieferumfang enthaltenes Klebeband einkleben. Es folgt eine Dampfbremsfolie, ...
Foto: sidm / CK; Hersteller / Velux
... die im Deckenring eingeklemmt und in unserem Fall über der Decke mit dem Rohr und dem Boden verklebt wird.
Foto: sidm / CK; Hersteller / Velux

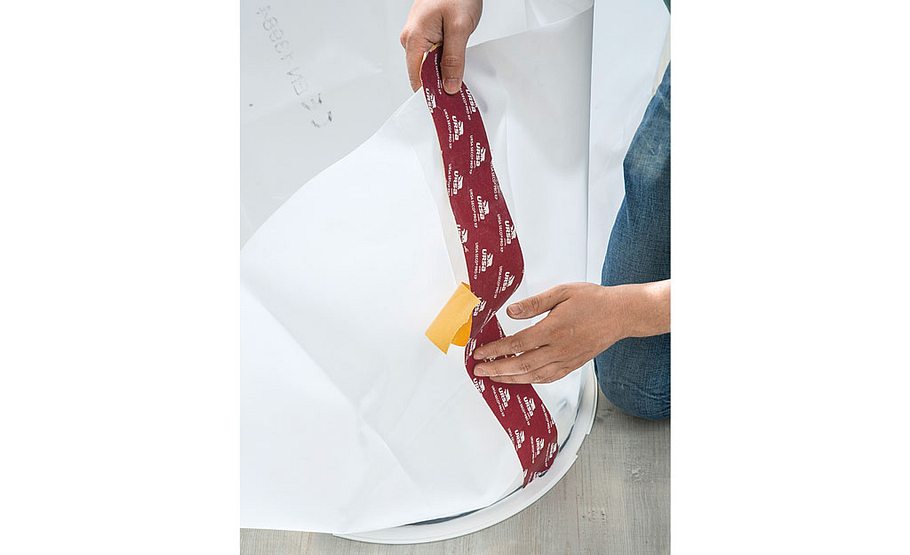

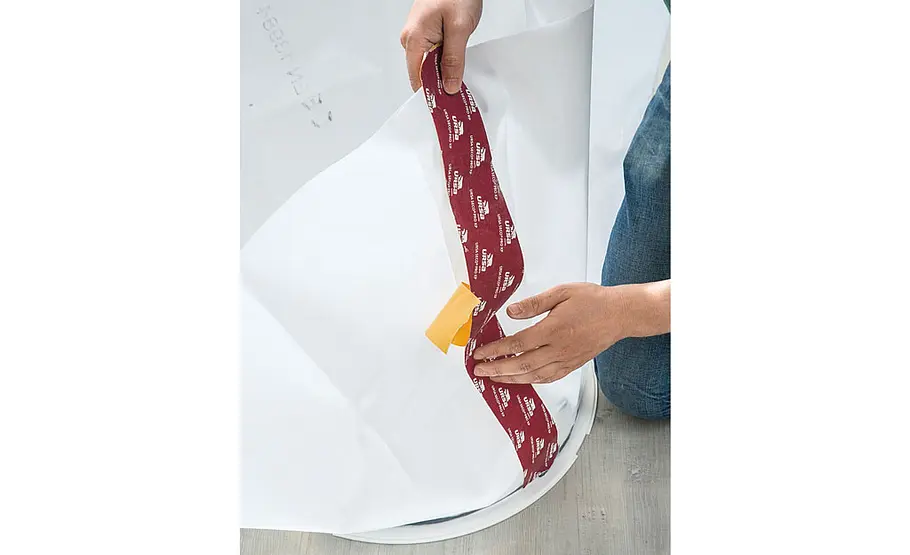

Die Schürze aus Dampfbremsfolie muss einmal um den Deckenring liegen; Folienabschnitte mit Dampfbremsklebeband verbinden.
Foto: sidm / CK; Hersteller / Velux

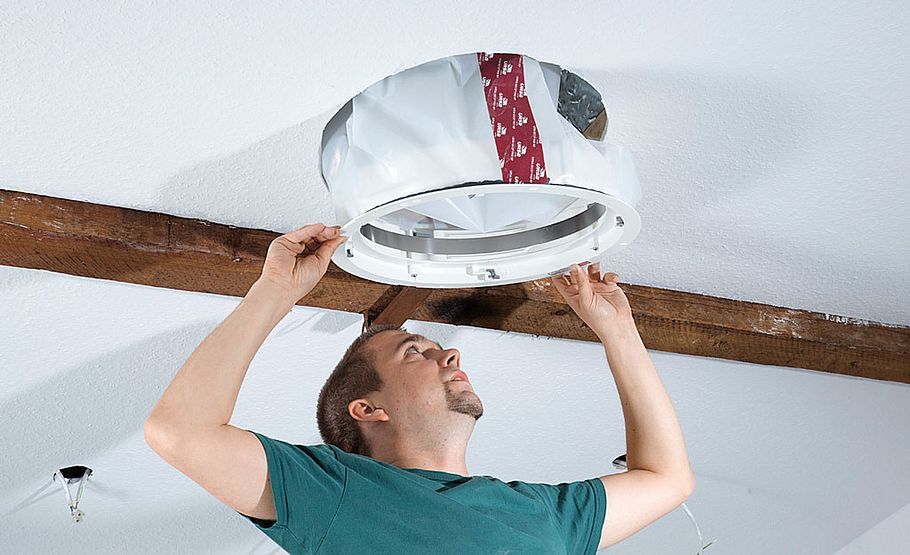

Den Deckenring nun mit der Folienschürze kopfüber durch den Deckenausschnitt in den Dachboden schieben.
Foto: sidm / CK; Hersteller / Velux
Deckenring mit Schraubendreher per Hand vorsichtig unter die Decke schrauben.
Foto: sidm / CK; Hersteller / Velux
Das Lichtrohr nun durch die Folienschürze nach unten ziehen. Die Folie auf dem Dachboden umschlagen und am Rohr und am Boden verkleben.
Foto: sidm / CK; Hersteller / Velux

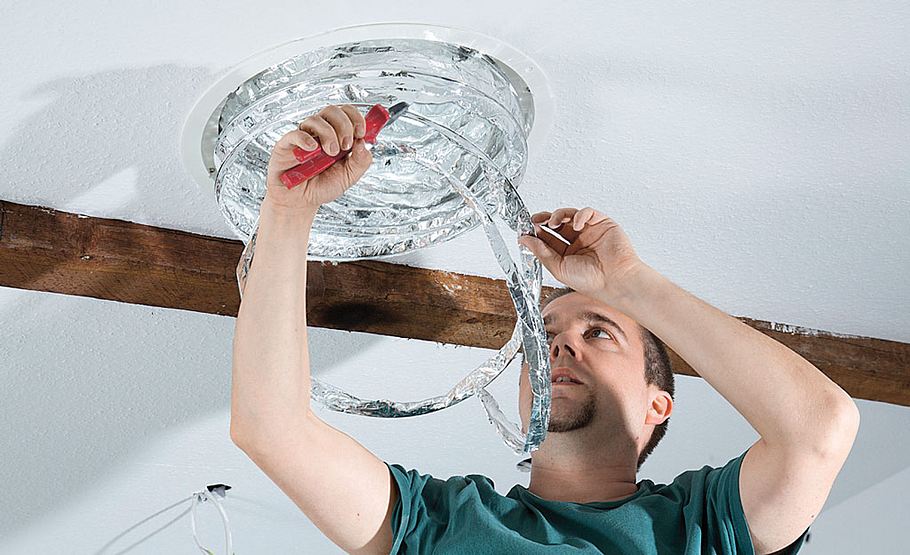

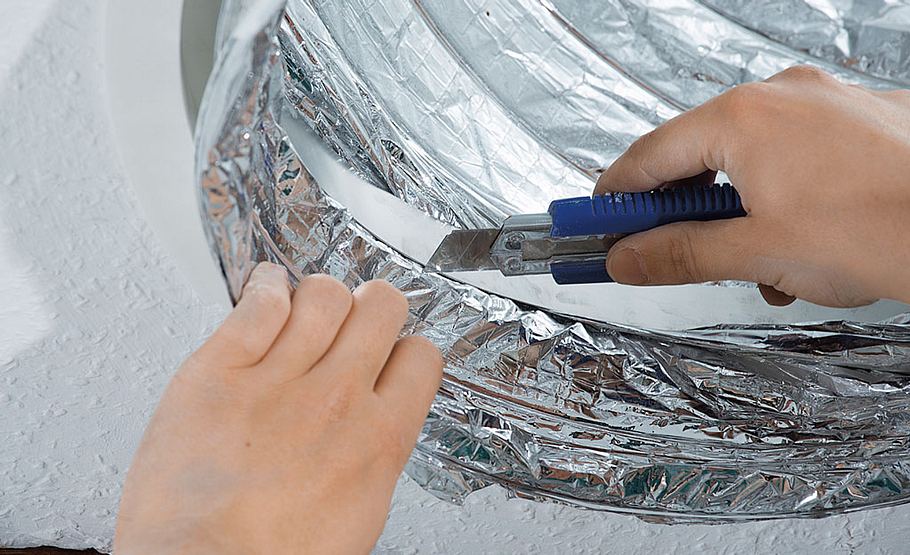

Ist das Rohr ausgerichtet, kürzen Sie es ggf. bis auf etwa 50 bis 150 mm unter der Decke: Erst mit dem Cutter die Folie abschneiden.
Foto: sidm / CK; Hersteller / Velux

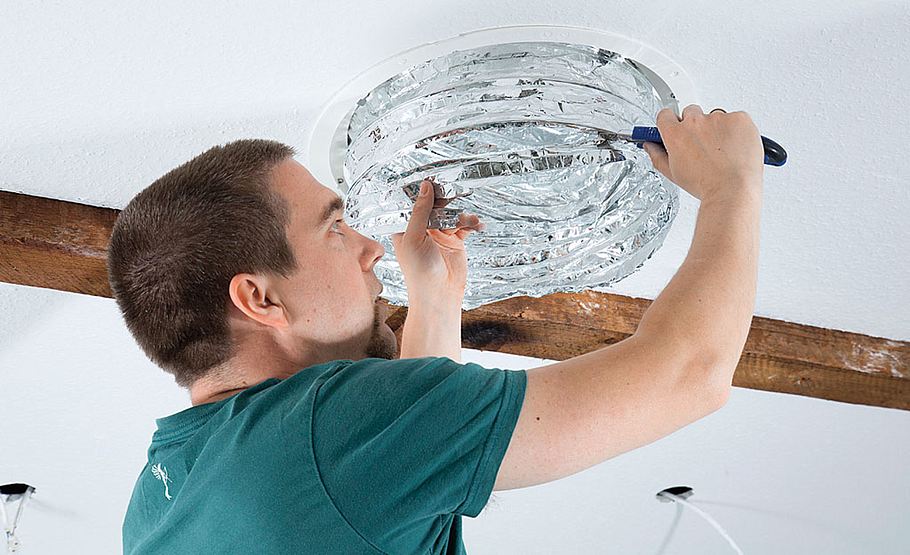

Anschließend den Draht in der Folie mit der Zange durchtrennen.
Foto: sidm / CK; Hersteller / Velux

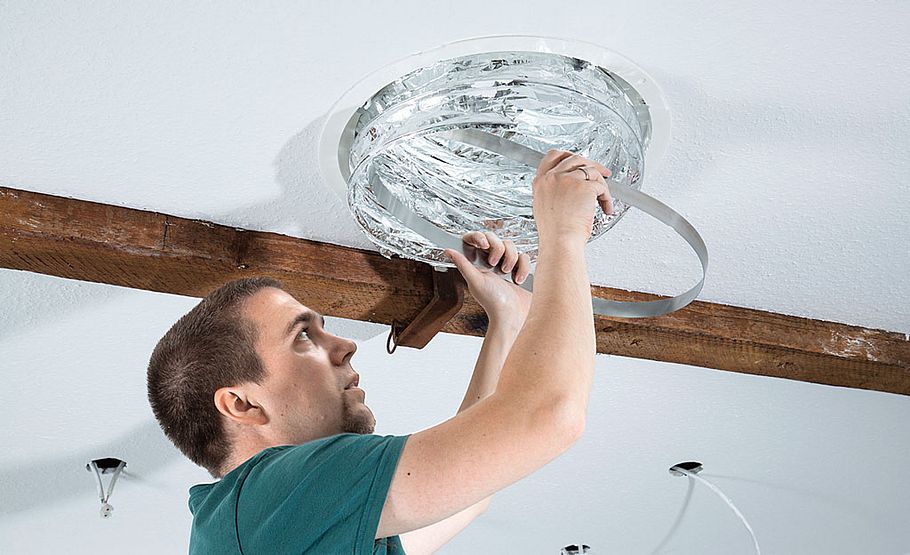

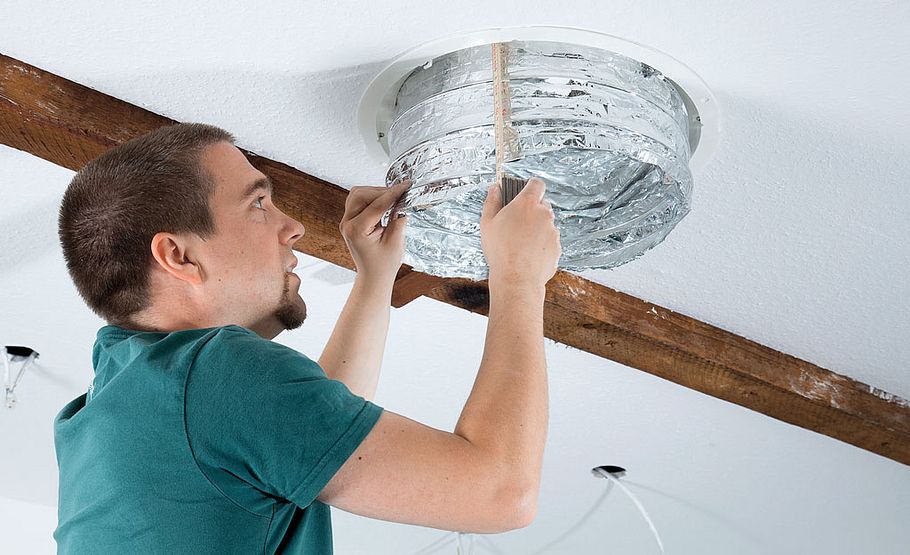

Dann ein zum Bausatz gehörendes Metallband innen in das Lichtrohr klemmen, sodass es gegen den Deckenring gepresst wird.
Foto: sidm / CK; Hersteller / Velux
Jetzt die Folie bis innen zum Rand des Metallbandes kürzen, quasi bündig zur Decke.
Foto: sidm / CK; Hersteller / Velux

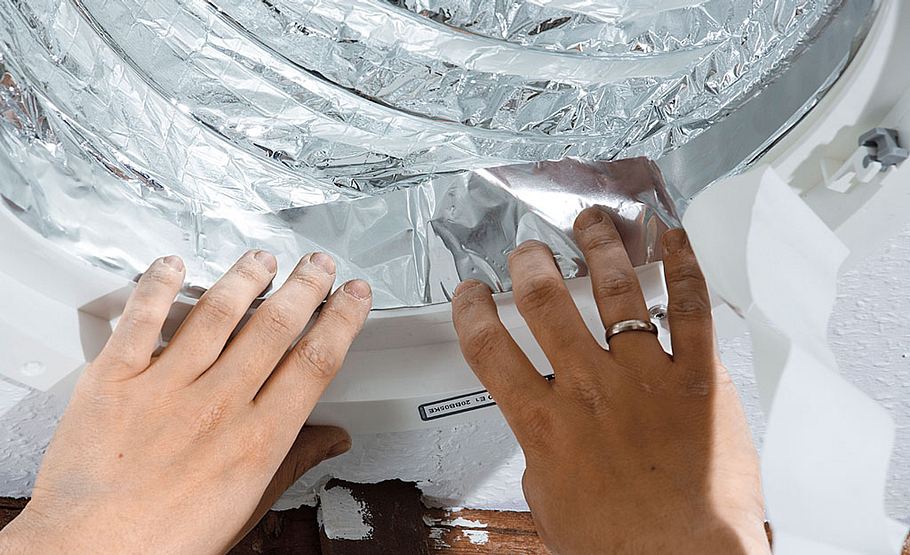

Die Fuge zwischen Metallband und Deckenring mit Aluklebeband abkleben.
Foto: sidm / CK; Hersteller / Velux

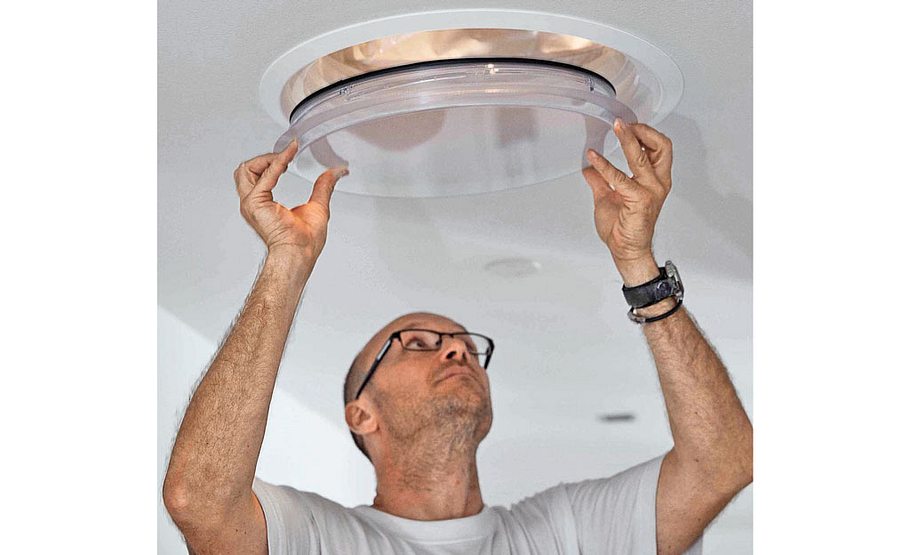

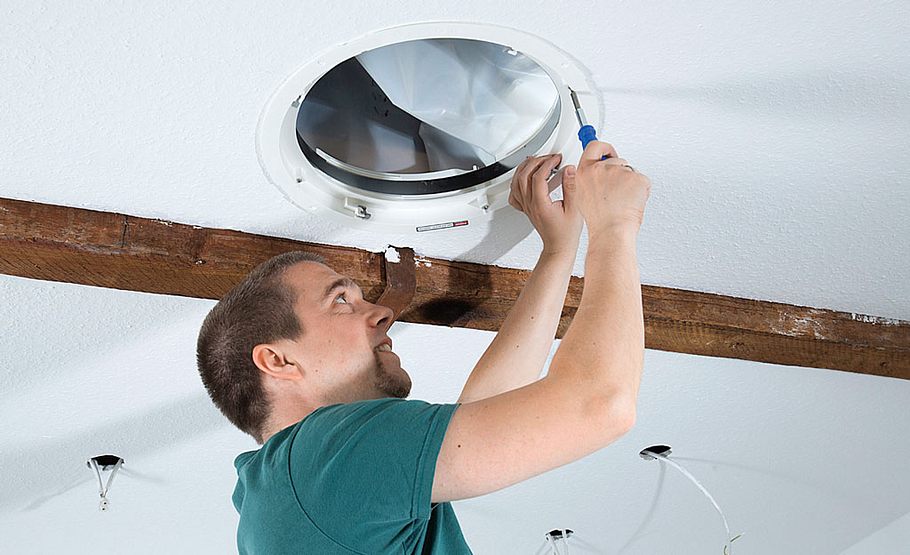

Abschließend einfach die Polycarbonatscheibe in den Deckenring eindrehen.
Ein Tageslichtrohr ist keine unauffällige Erscheinung. Durchmesser von 25 oder 35 cm müssen erst einmal untergebracht werden. Hat man ein unausgebautes Dachgeschoss, vielleicht gar in Form eines engen Spitzbodens, kann man ein Lichtrohr sehr einfach genau zu der Stelle ein Stockwerk tiefer führen, die kein Fenster und kein Tageslicht hat.
Dämm- und Abdichtmaßnahmen sowie die verfügbare Rohrlänge sind dabei natürlich zu berücksichtigen. Das flexible Rohr in unserem Beispiel eignet sich nur für Distanzen von 0,4 bis 1,5 m zwischen Dach und Decke. Für längere Wege muss man zu starren Rohren greifen, die sich mit Verlängerungen bis auf 6 m strecken lassen (Länge des Standardbausatzes beträgt 1,70 m). Auch diese Rohre können etwas abknicken, wofür 22,5-Grad-Winkelstücke zur Verfügung stehen. Je mehr das Licht aber um Ecken gelenkt wird, desto mehr geht verloren. Grundsätzlich verfügen die starren Rohre jedoch über eine höhere Lichtreflexion als die flexiblen aus metallisiertem Kunststoff.
Ist das Dachgeschoss komplett ausgebaut und auch kein leerer Schacht vorhanden, besteht noch die Möglichkeit, das Rohr in Trockenbauweise in einem Kasten zu verstecken. In der Regel wird man dann aber eher zugunsten von Wohnfläche darauf verzichten. Als ideal erweist es sich also bei unausgebauten Speichern. Neben der Öffnung der Dachhaut, die besser ein Dachdecker vornehmen sollte, kann die Deckenöffnung für Tageslicht-Spots problematisch sein: Handelt es sich um Betondecken, empfiehlt sich zum Aufstemmen ggf. auch ein Profi. An etwa einem Tag lässt sich der Tageslicht-Spot einbauen.
Tageslichtspot einbauen: Vorarbeiten durchführen
Das Dach zu öffnen, um etwas hindurchzuführen, ist eine Sache, es hinterher wieder dicht zu verschließen, eine ganz andere. Auch aus Gewährleistungsgründen überlässt man das also besser einem Dachdecker.

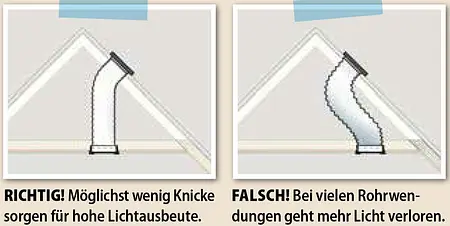

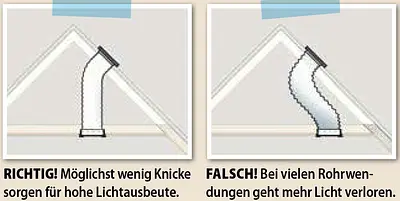

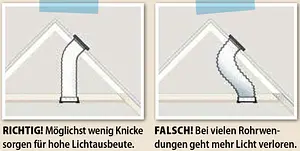

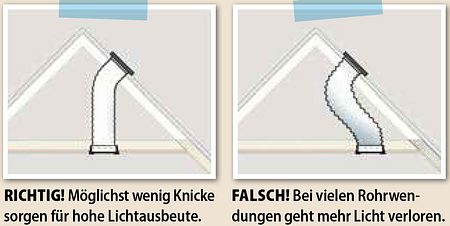

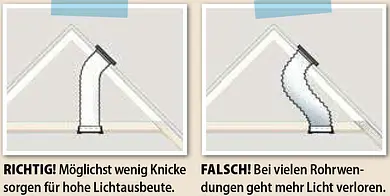

In unserem Fall kam ein flexibles Rohr zum Einsatz, das sich gut um störende Dachbalken herumführen und sich auch deshalb gut verlegen lässt. Dennoch muss klar sein, Knicke in der Rohrstrecke möglichst zu vermeiden, denn das Licht fällt schlecht um die Ecke und geht zum Teil verloren.
Tageslichtrohr richtig dämmen und abdichten

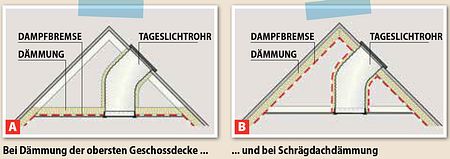

Der Einbau in gedämmte Dachgeschosse verlangt Augenmerk: A Ist die oberste Geschossdecke gedämmt, muss – falls vorhanden – die Dampfbremsfolie luftdicht am Rohr verklebt werden. Ist im Fall von dichten Betondecken keine Dampfbremsfolie vorhanden, nur die Anschlussbereiche mit Dampfbremsklebeband abkleben. So oder so die Dämmung dicht rund ums Rohr legen. B Bei Schrägdachdämmung und -abdichtung muss die Dampfbremsfolie komplett um das Lichtrohr gezogen werden, denn dieses fällt nicht luftdicht aus!
Tageslicht-Spot einbauen: Endarbeiten abschließen
Ist das Tageslichtrohr durchs Dach gelegt, muss es weiter zur gewünschten Stelle ein Stockwerk tiefer geführt werden. In unserem Fall bestand die Zwischendecke zum dunklen Flur nur aus Gipsplatten und ließ sich leicht öffnen. Neben der Sicherheitsglasscheiben samt Eindeckrahmen außen und dem Lichtrohr innen gehört die Streuscheibe aus Polycarbonat zum Bausatz. Dazu zählt auch der Deckenring, eine Dampfbremsfolie als Schürze, ein Metallband sowie Klebeband.
