Sideboard mit Schwenktisch

Aus selbst ist der Mann 9/2017

Mit unserem Bauplan (SE 09/2005) können Sie dieses attraktive Sideboard mit Schwenktisch selbst bauen. Der integrierte Schwenkarm dient als zusätzliche Ablage oder sogar als praktischer Arbeitsplatz oder platzsparender Esstisch.

(1/31)

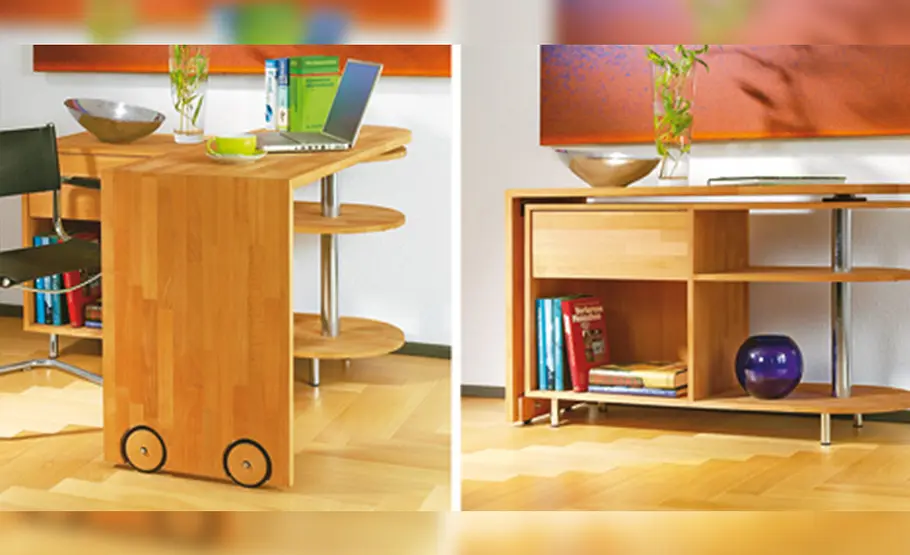

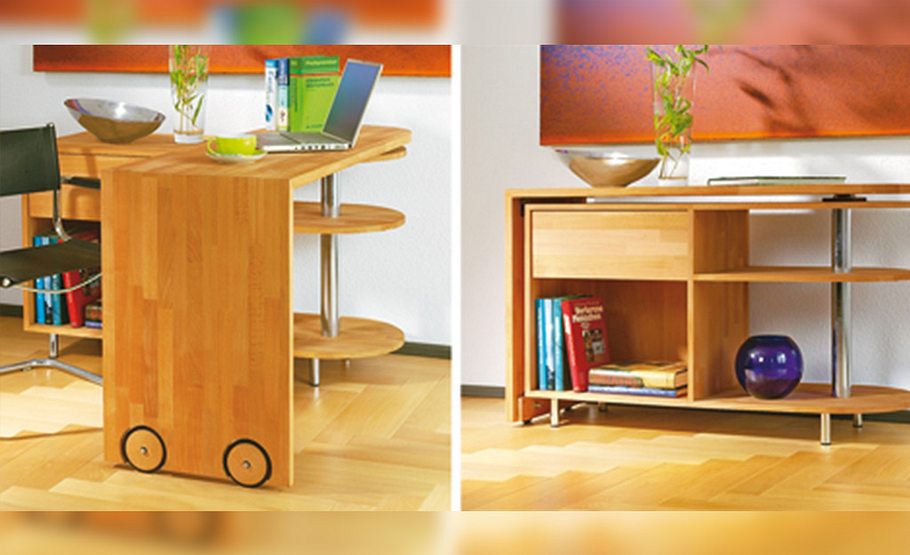

Sideboard mit Schwenktisch

Sideboard mit Schwenktisch

Der integrierte Schwenkarm im Sideboard dient als zusätzliche Ablagefläche!

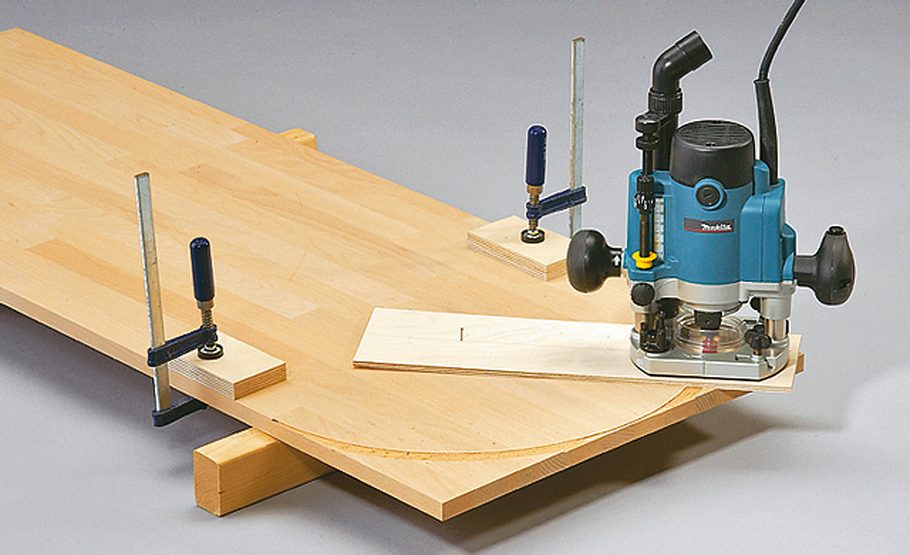

Sideboard: Sägeschnitt markieren

Sideboard mit Schwenktisch

Sägeschnitt zuerst mit einer flachen Nut markieren. Zwei Anschläge stoppen die Fräshilfe

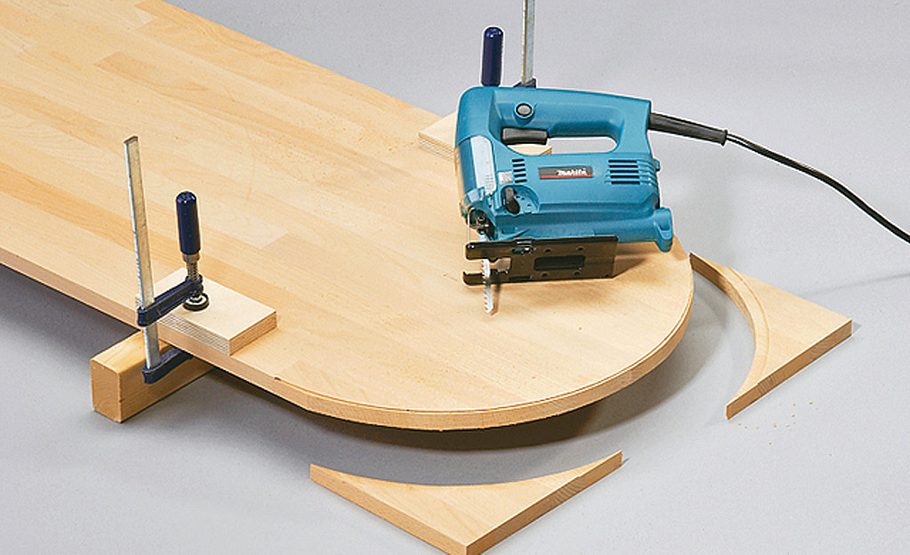

Sideboard: Schitt führen

Sideboard mit Schwenktisch

Den Schnitt können Sie je nach Präzision Ihrer Stichsäge bis 2 mm an den Rand der Nut führen

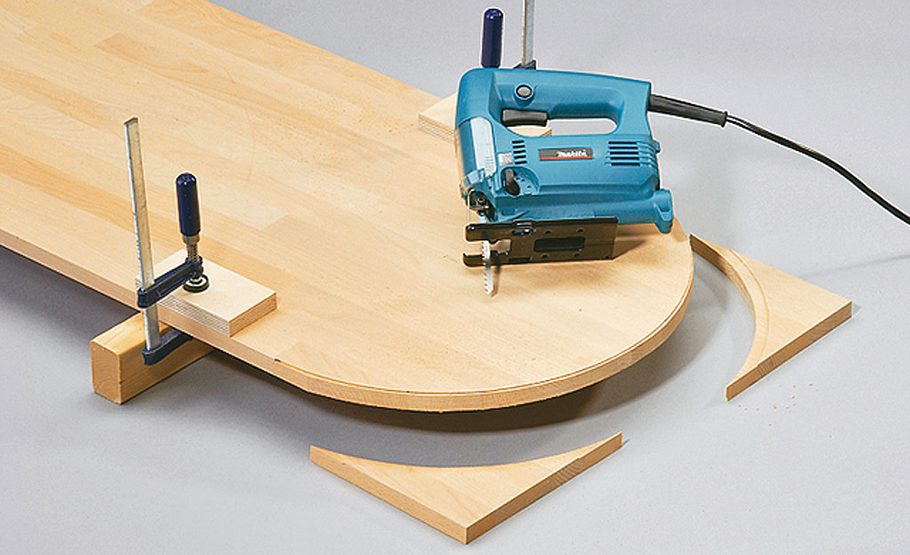

Sideboard: Platte runden

Sideboard mit Schwenktisch

Die Feinarbeit übernimmt wieder die Oberfräse. Platte in mehreren Arbeitsgängen exakt runden

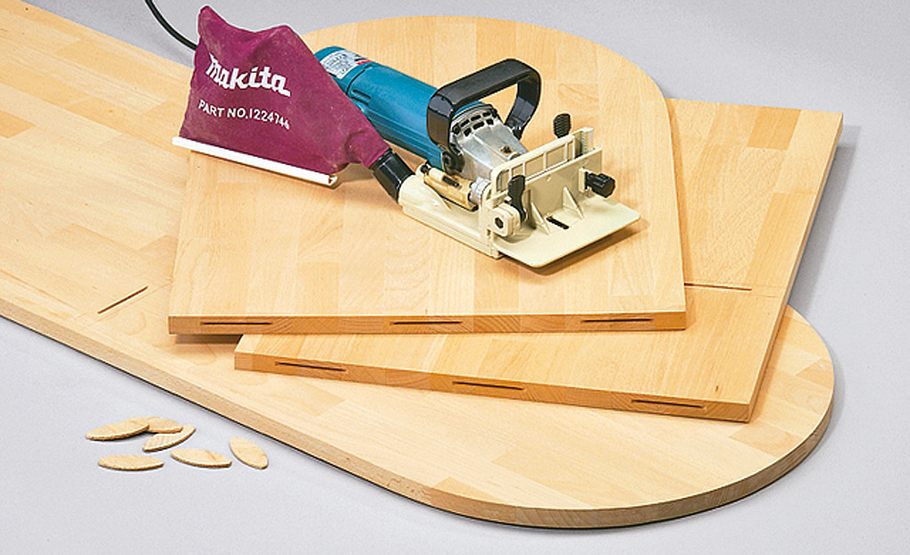

Sideboard: Schlitze fräsen

Sideboard mit Schwenktisch

Verbindungsschlitze mit Flachdübelfräse oder dem entsprechenden Winkelschleifervorsatz fräsen

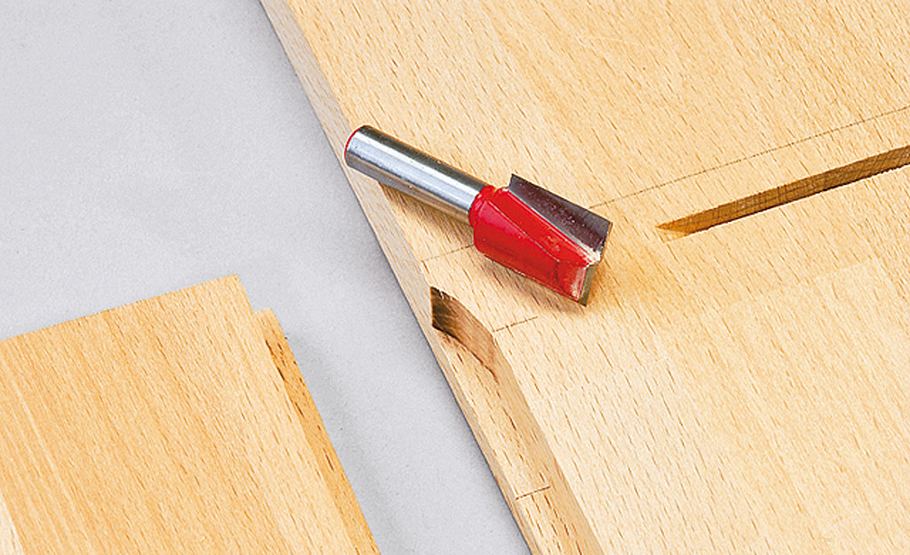

Sideboard: Seitenwände fräsen

Sideboard mit Schwenktisch

Die Rückwandfalze der Seitenwände durchfräsen (links), bei Kopf- und Bodenplatte einsetzen

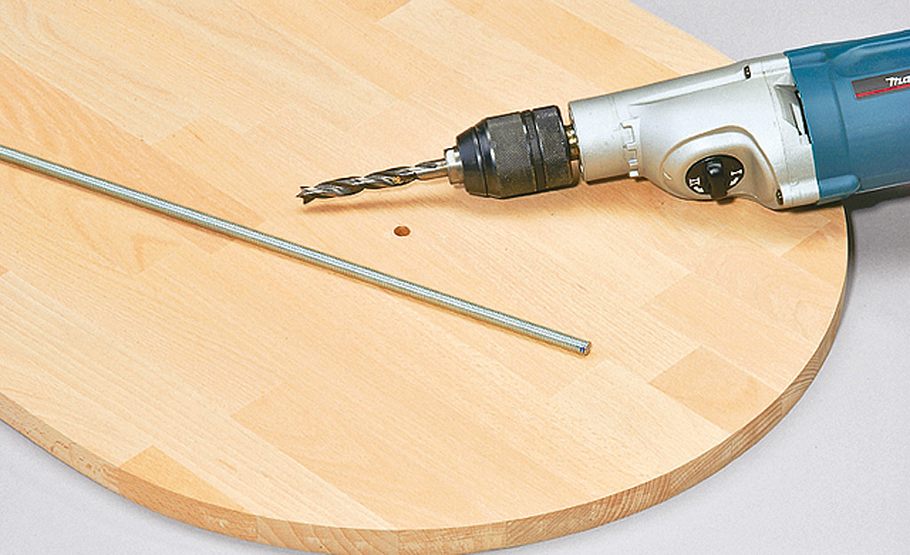

Sideboard: Kreismittelpunkt durchbohren

Sideboard mit Schwenktisch

Kreismittelpunkt der gerundeten Platten für die Gewindestange mit dem 9-mm-Bohrer durchbohren

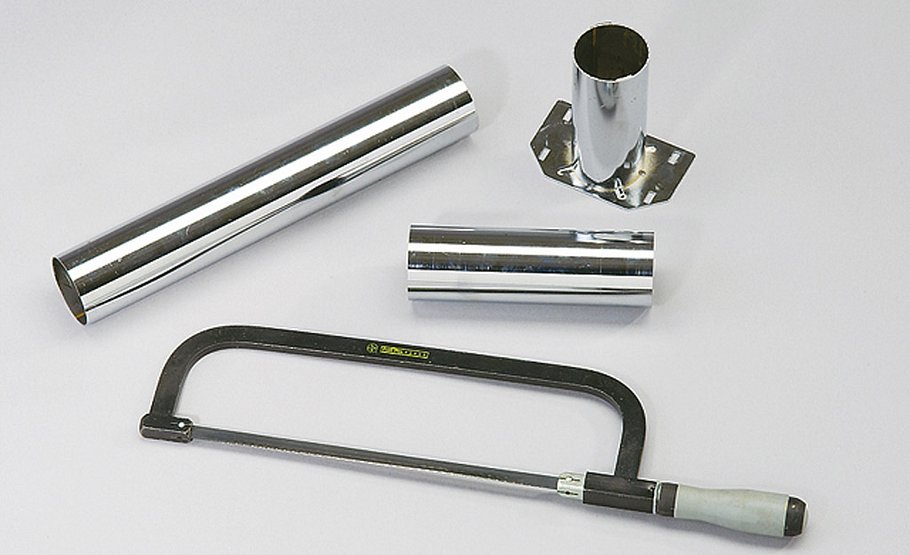

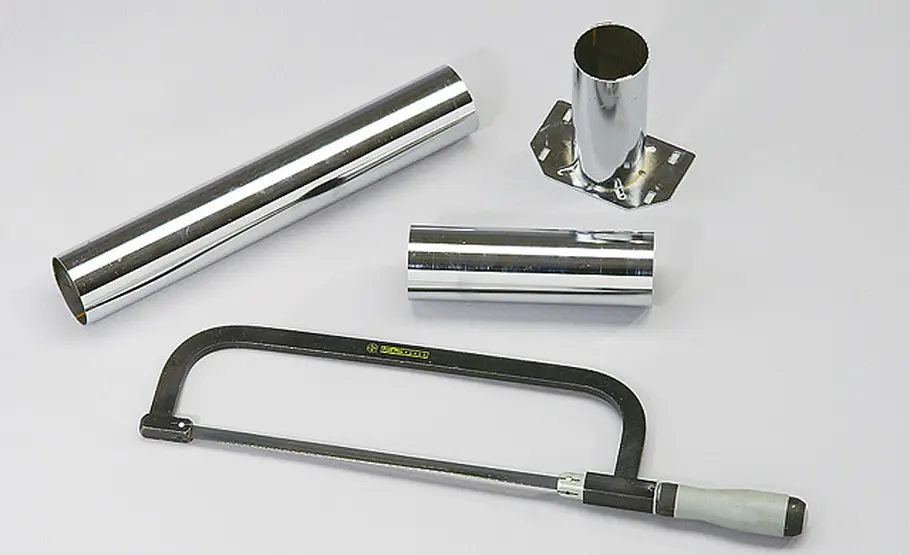

Sideboard: Tischbein einteilen

Sideboard mit Schwenktisch

Mit einer Metall-Bügelsäge teilen Sie ein Tischbein entsprechend der Fachhöhen in Abschnitte

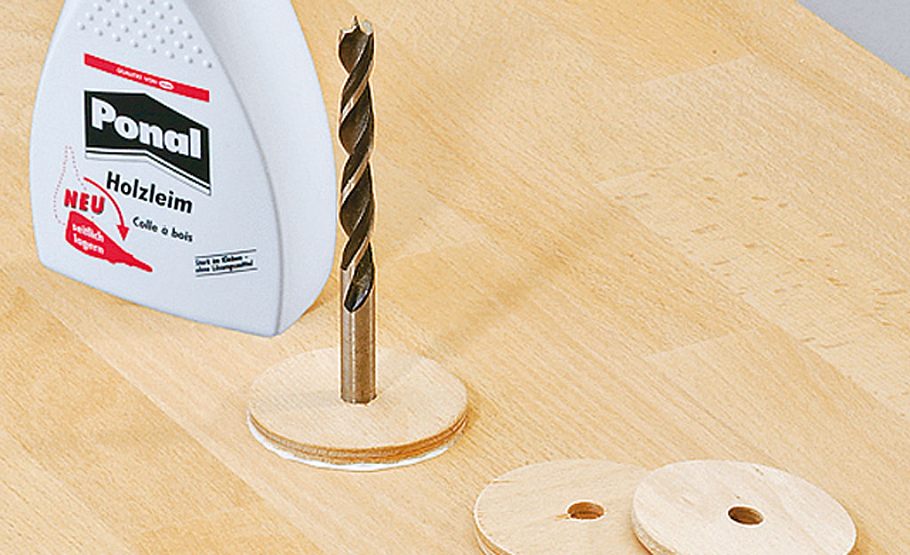

Sideboard: Scheibe verleimen

Sideboard mit Schwenktisch

Für die Säule je eine Schei­­be unter der Kopf- und auf der Bodenplatte sowie auf und unter dem Zwischenboden zentriert verleimen

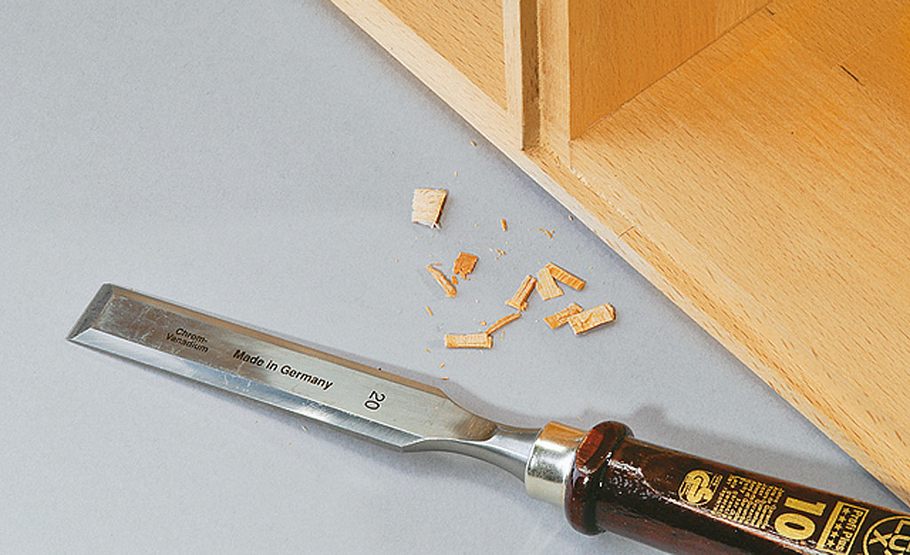

Sideboard: Ecken ausstemmen

Sideboard mit Schwenktisch

Nach dem Verleimen die Rückwandfalz-Ecken mit dem Beitel ausstemmen

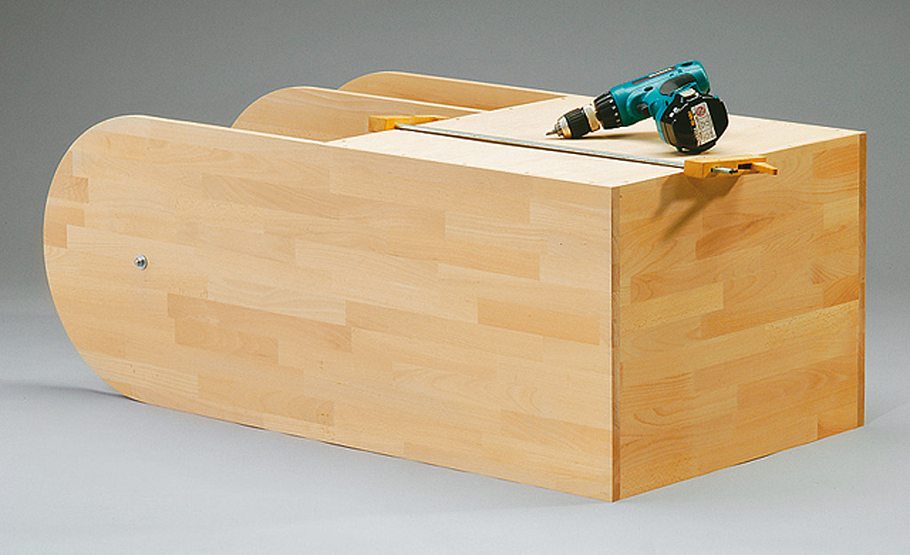

Sideboard: Rückwand fixieren

Sideboard mit Schwenktisch

Die Rückwand demontierbar mit Schrauben fixieren. Sind die Seitenwände verzogen, anzwingen!

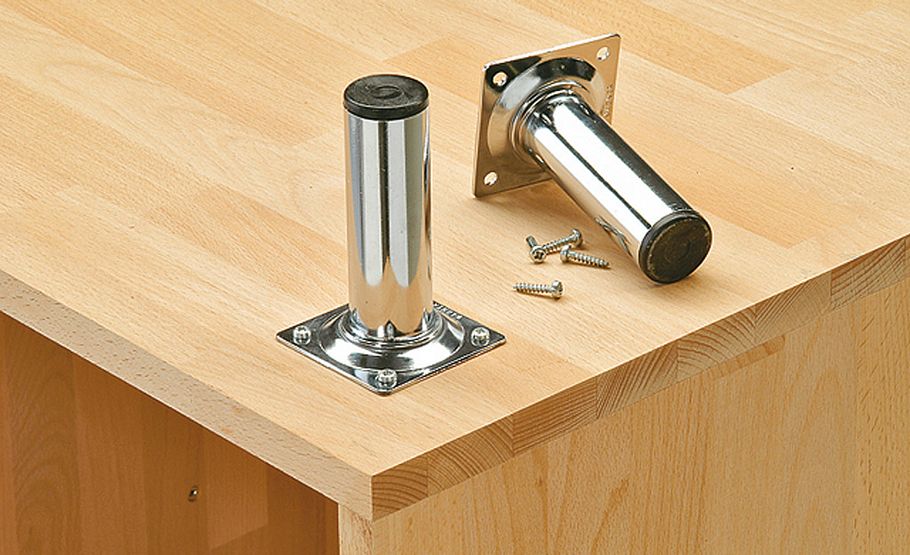

Sideboard: Füße anschrauben

Sideboard mit Schwenktisch

Die passenden Chrom-Möbelfüße nach den Bauplanangaben unter den Boden schrauben

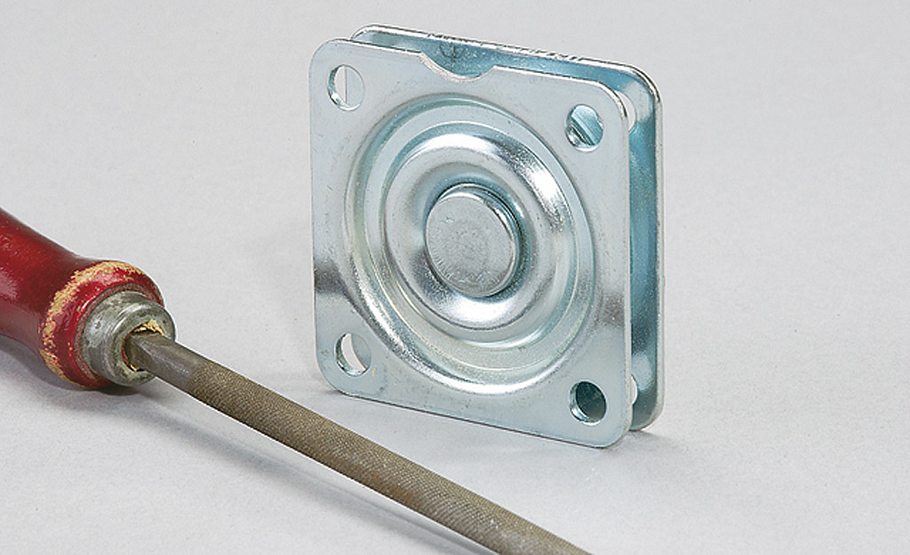

Sideboard: Aussparung feilen

Sideboard mit Schwenktisch

Aussparung so in eine Drehplattenkante feilen, dass Sie die untere Platte verschrauben können

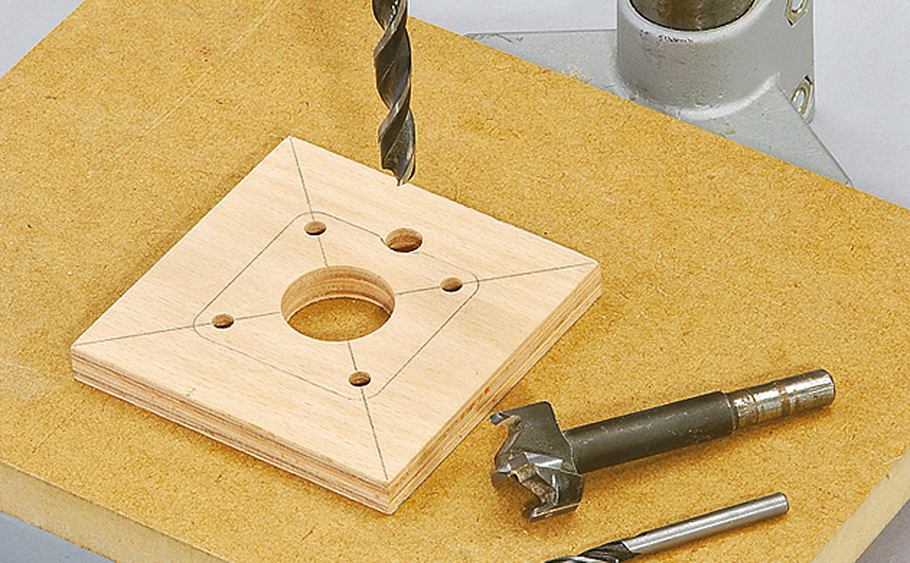

Sideboard: Montagelöcher übertragen

Sideboard mit Schwenktisch

Montagelöcher auf die Aufdoppelung übertragen. Sie überbrückt später die Verschraubung ...

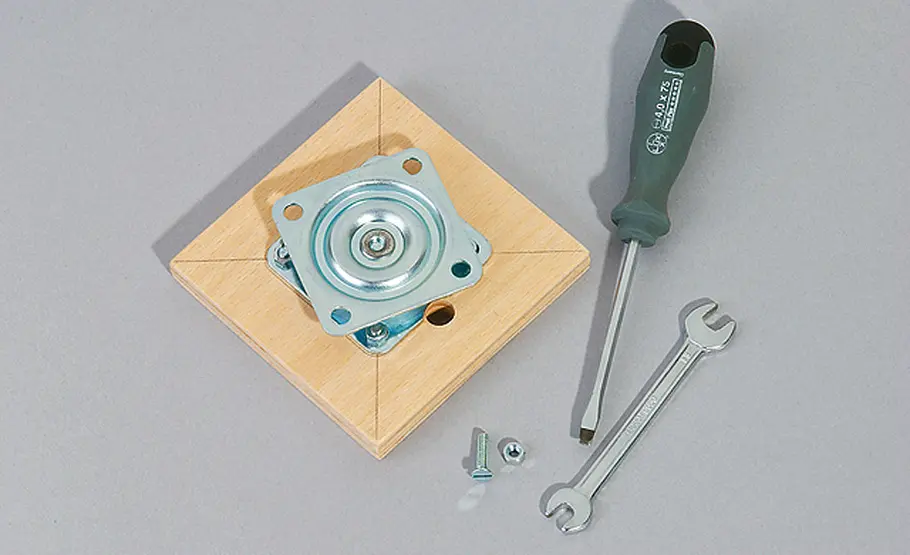

Sideboard: Drehplatte montieren

Sideboard mit Schwenktisch

... der Gewindestange auf der Kopfplatte. Die Drehplatte auf der Aufdoppelung montieren

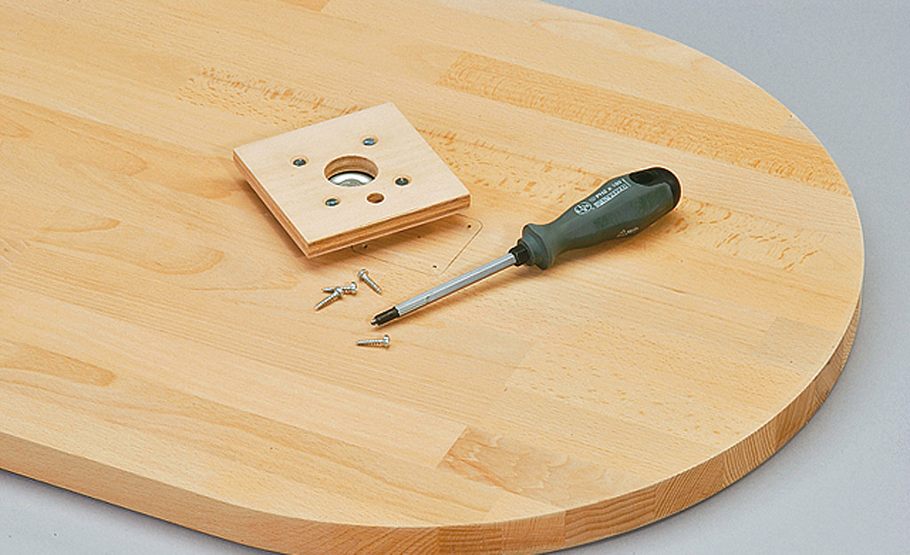

Sideboard: Drehplatte montieren

Sideboard mit Schwenktisch

Verschrauben Sie die Drehplatte samt Aufdop­pe­lung durch das Montageloch unter der Tischplatte

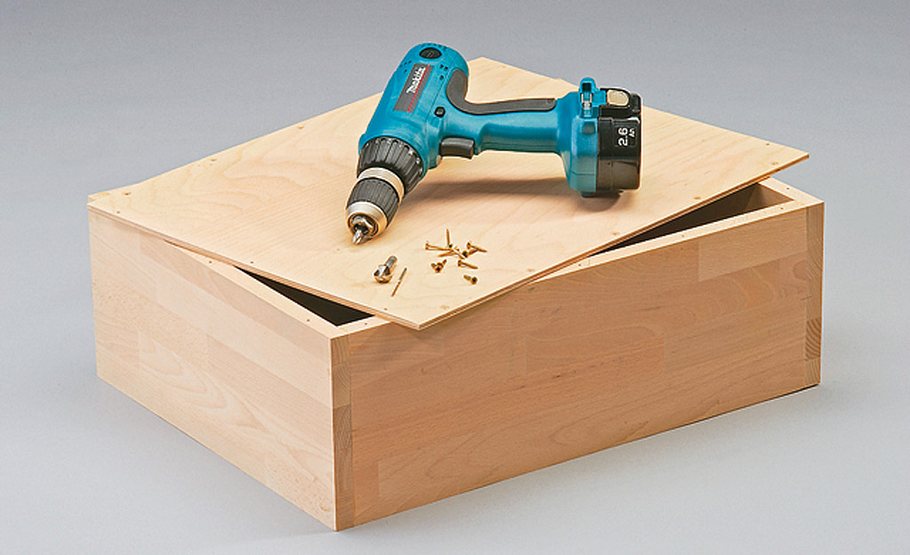

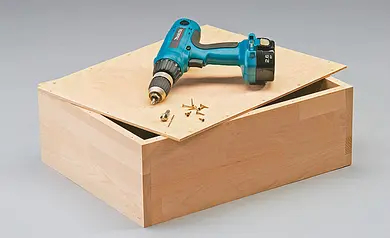

Sideboard: Schubladen zusammenfügen

Sideboard mit Schwenktisch

Auch die Schubladenwände sind mit Flachdübeln zusammengefügt. Boden bündig unterschrauben

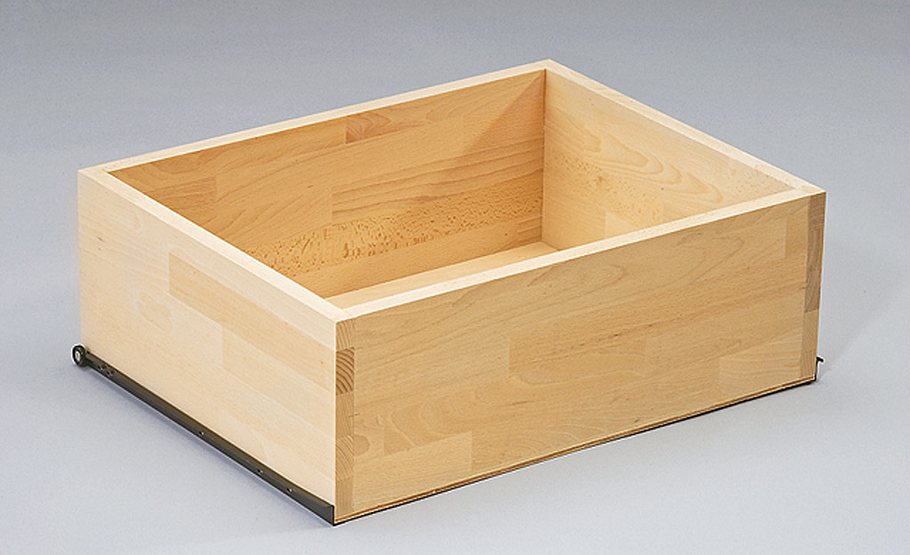

Sideboard: Kastenschienen verschrauben

Sideboard mit Schwenktisch

Die Kastenschienen der Rollschubführungen unter den Seitenkanten der Schublade verschrauben

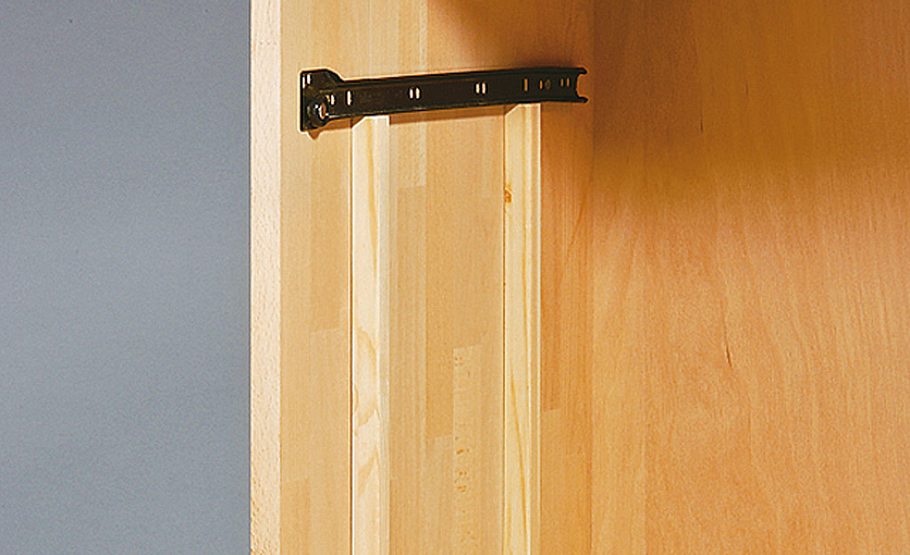

Sideboard: Korpusschienen

Sideboard mit Schwenktisch

Die Korpusschienen-Positionen finden Sie im Bauplan. Dis­tanz­stü­cke aus Leis­­­ten­resten erleichtern das Anschrauben

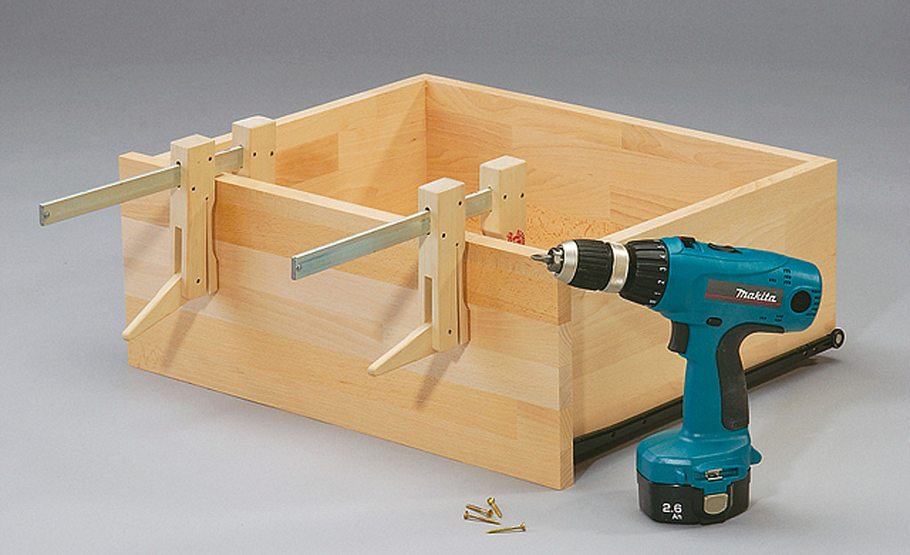

Sideboard: Schublade einschieben

Sideboard mit Schwenktisch

Schublade einschieben und die Front ausrichten. Anzwingen und von innen verschrauben

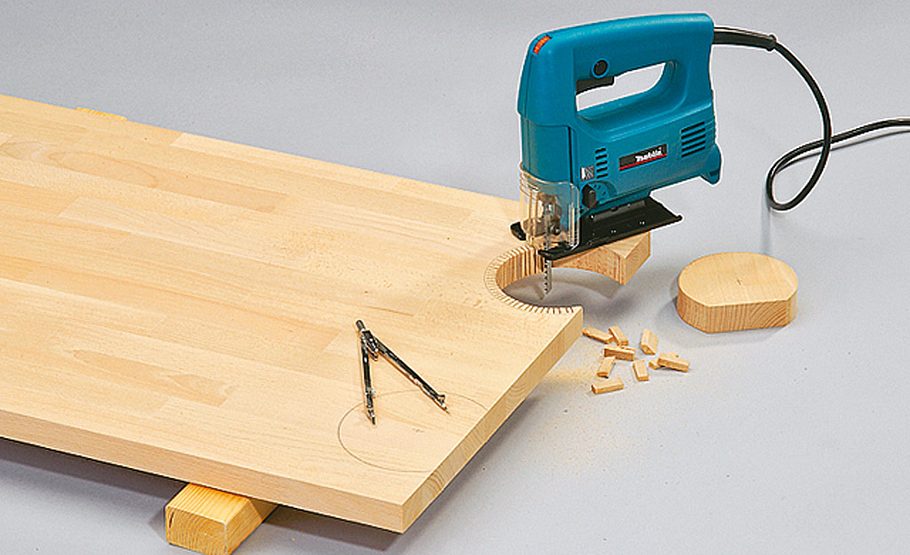

Sideboard: Radöffnungen ausschneiden

Sideboard mit Schwenktisch

Radöffnungen 10 mm kleiner ausschneiden. Bis zur Kreislinie ohne Pendelhub senkrecht ...

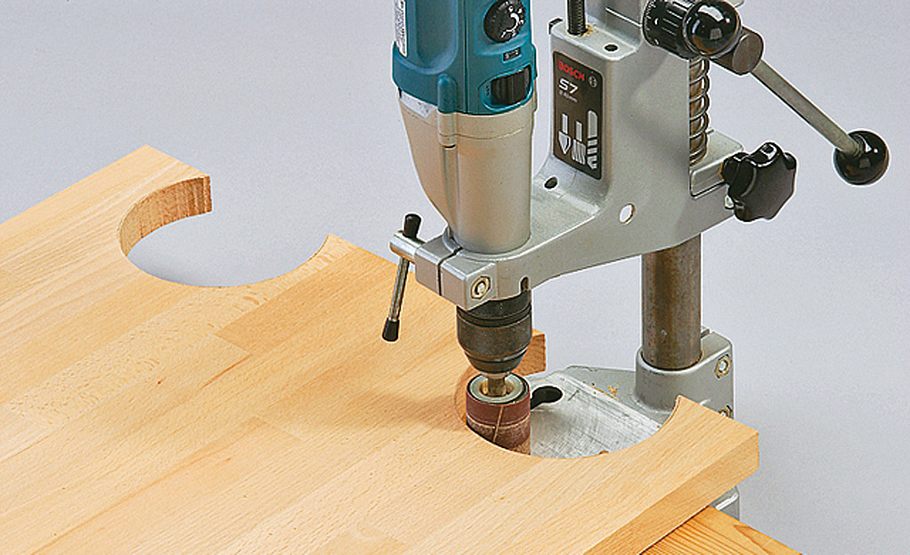

Sideboard: Überstände abtrennen

Sideboard mit Schwenktisch

... einschneiden; Überstände mit der Stichsäge ab­trennen. Die Rundung an der Schleifhülse glätten

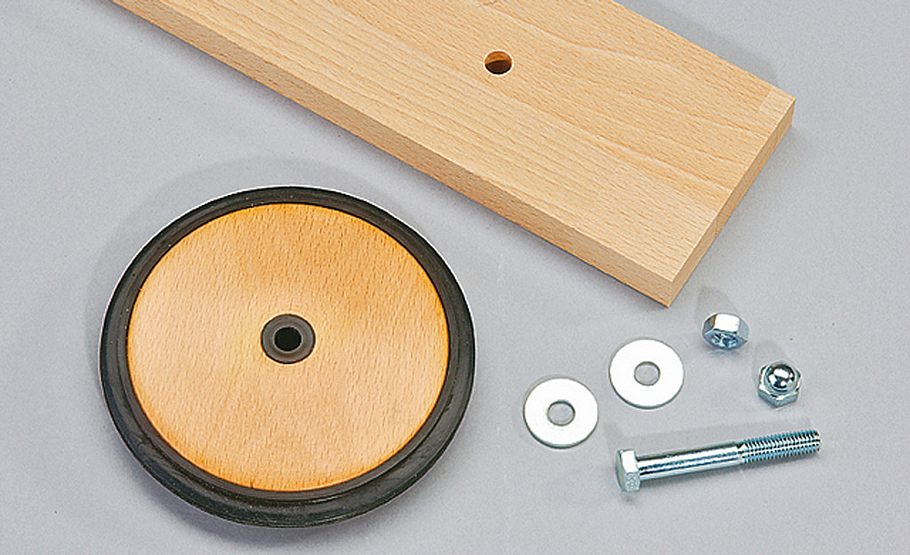

Sideboard: Räder montieren

Sideboard mit Schwenktisch

Räder montieren: Rad auf die Schraube stecken, Scheibe, Achsenplatte und weitere Scheibe ...

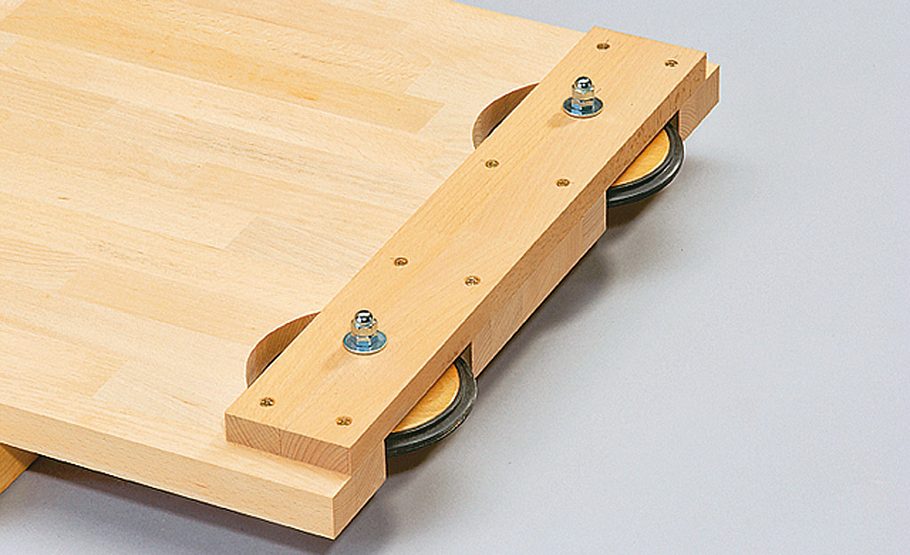

Sideboard: Achsenplatte montieren

Sideboard mit Schwenktisch

... mit einer Mutter verschrauben; mit Hutmut­ter sichern. Achsenplatte unten bündig montieren

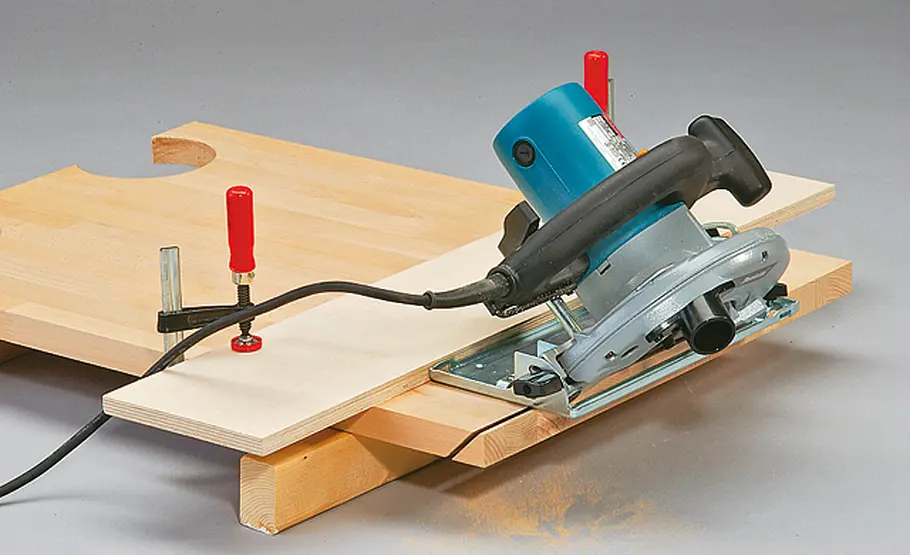

Sideboard: Gehrungsschnitt

Sideboard mit Schwenktisch

Voraussetzung für den Gehrungsschnitt an Tisch- und Beinplatte: Ihre Handkreissäge lässt sich ...

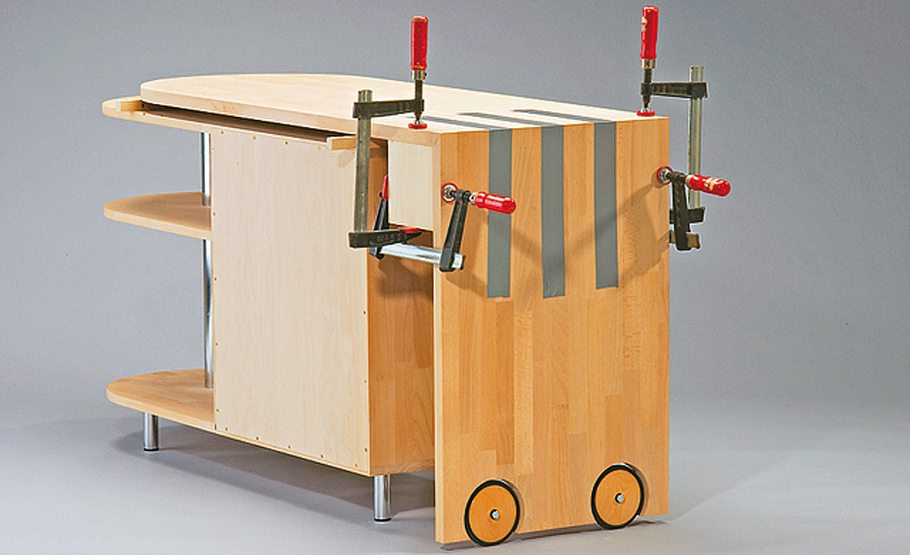

Sideboard: Platten verbinden

Sideboard mit Schwenktisch

... präzise einstellen. Platten mit Paketband verbinden, Leim angeben und über rechtwinklige ...

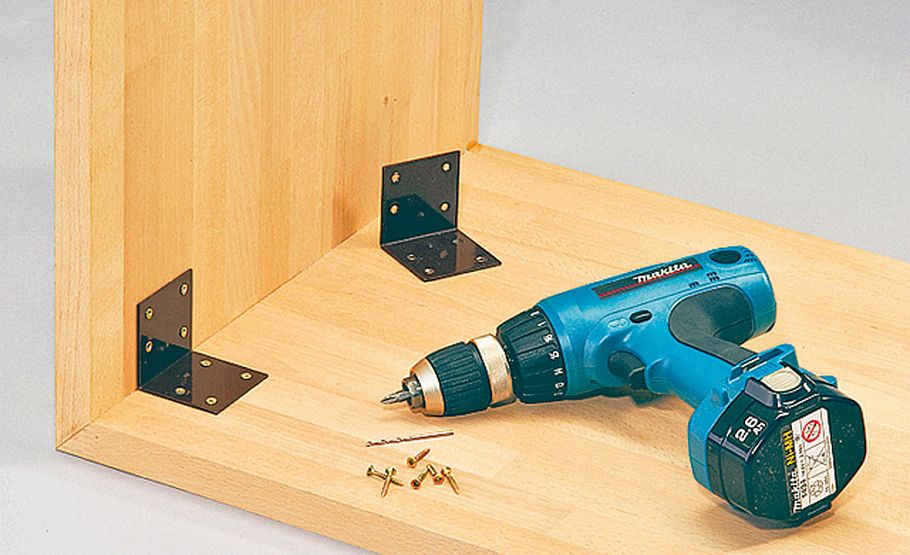

Sideboard: Montagewinkel verschrauben

Sideboard mit Schwenktisch

... Zulagen pressen. Verschrauben Sie nach dem Trocknen zur Sicherheit zusätzlich Montagewinkel

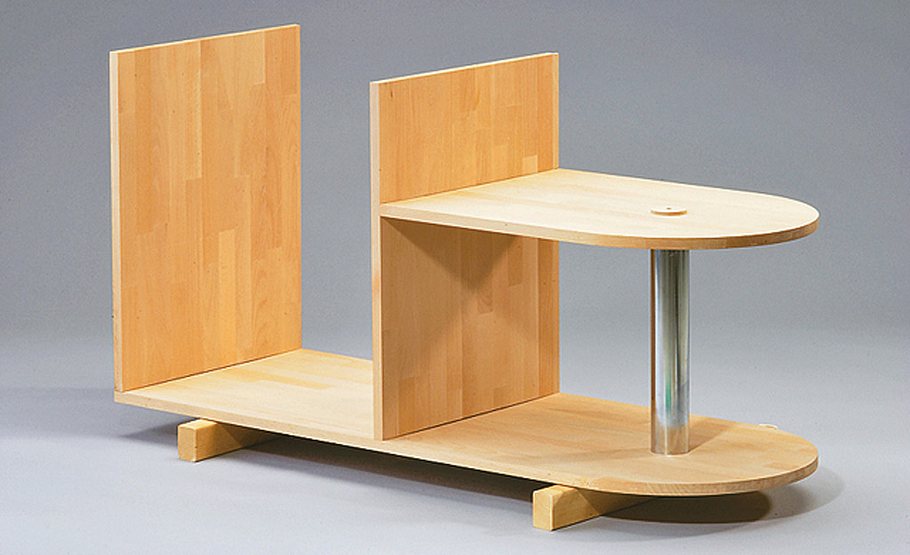

Sideboard: Seitenwände aufstecken

Sideboard mit Schwenktisch

Legen Sie den Boden auf Zulagen. Leim in die Schlitze und auf die Kanten geben, Dübel einstecken und die Seitenwände aufstecken

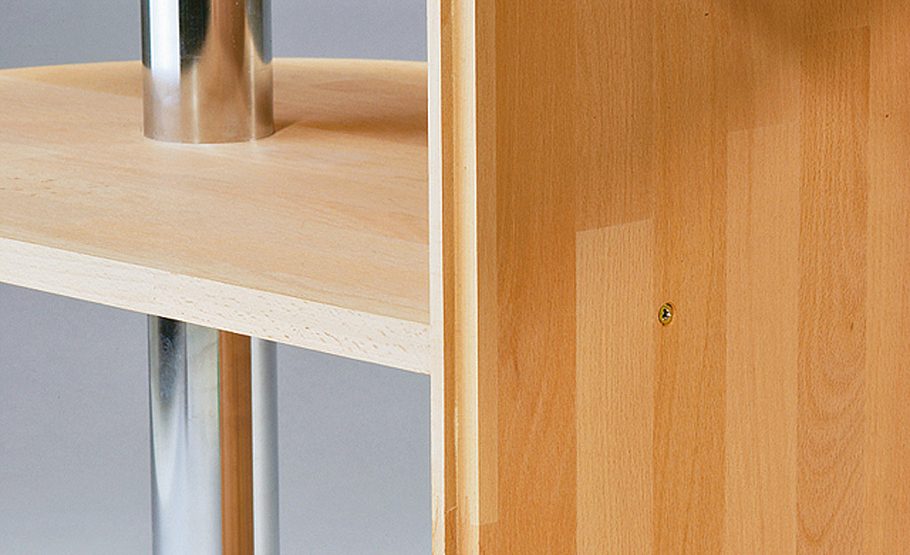

Sideboard: Rohr aufsetzen

Sideboard mit Schwenktisch

Rohr aufsetzen, die Zwischenplatte ebenfalls verleimen und von hinten durch vorgebohrte, angesenkte Löcher verschrauben. Weiteren ...

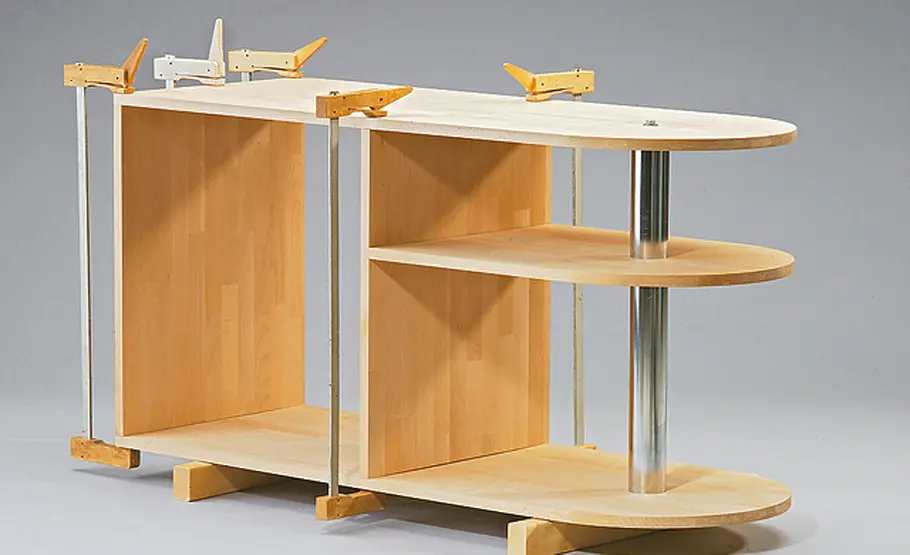

Sideboard: Kopfplatte aufsetzen

Sideboard mit Schwenktisch

... Rohrabschnitt und Kopfplatte mit Leim aufsetzen und pressen. Gewindestange ...

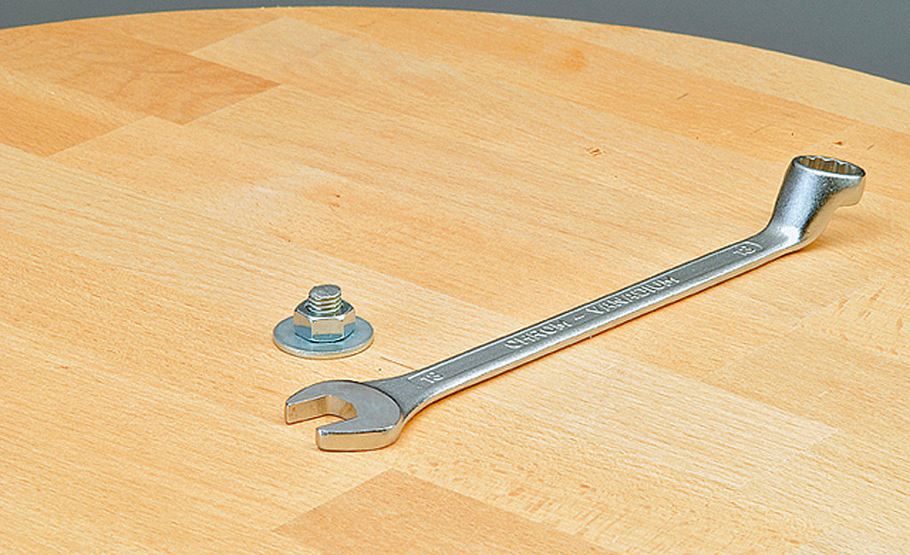

Sideboard: Gewindestange verschrauben

Sideboard mit Schwenktisch

... einsetzen und von unten und oben mit Scheibe und Mutter montieren. Oben Gewindestange und Mutter bündig verschrauben

Wird der Schwenktisch nicht mehr benötigt, kännen Sie ihn einfach wieder über das Sideboard drehen!

Bauplan bestellen

Die Anwendungsmöglichkeiten für dieses praktische Sideboard mit Schwenktisch sind vielfältig: Außer als wohnlicher Arbeits- und Essplatz ist es in unseren eher (zu) kleinen Kinder- und Jugendzimmern nützlich, bietet im Gästezimmer Komfort oder möbelt ein kleines Apartment auf. Seine Schwenkplatte bewegt sich auf einer kugelgelagerten Drehplatte und den gummibereiften Rädern so reibungs- und erschütterungsarm, dass Sie die Tischplatte unseres Bauplan-Themas (09/2005) nicht einmal abräumen müssen, bevor Sie sie in Position fahren. Und so können Sie das Sideboard mit Schwenktisch selber bauen >>

Sideboard mit Schwenktisch selber bauen

Kleine Warnung an alle, die sich jetzt gleich mit Hilfe unseres Bauplans zum Bestellen ans Werk machen möchten: Die Bearbeitung des 28 mm starken Buche-Leimholzes für den Tisch ist kein Kinderspiel. Sie bedarf guten Werkzeugs und einiger Erfahrung im Umgang mit Handkreis- und Stichsäge sowie Oberfräse. Tisch- und Beinplatte sind mit einem eleganten, aber nicht ganz einfach auszuführenden Handkreissägen-Gehrungsschnitt verbunden. Einfacher ist es natürlich, wenn Sie sie stattdessen nur stumpf – wie die Seitenwand sowie die Kopf- und Bodenplatte des Korpus – miteinander verbinden.

Sideboard: Verbindungen mit Flachdübeln

Wir haben die Verbindungen mit Flachdübeln ausgeführt. Falls Sie keine Flachdübelfräse besitzen, kann auch ein entsprechender Vorsatz Ihren Winkelschleifer für diesen Job fit machen. Oder Sie lassen Holzdübel ein, was etwas aufwendiger ist. Die Schubladenwände sind wie der Korpus auf Stoß (Vorder-/Rückseite zwischen den Seitenwänden) mit Flachdübeln verbunden. Vor dem Unterschrauben des vorgebohrten Bodens (Ansenken der Löcher nicht vergessen!) daran denken, die Löcher in die Kanten der Schubladenwände hinein zu verlängern. So greifen die Schrauben besser, und das Holz platzt nicht auf. Zuletzt positionieren Sie den Tischwinkel mit bereits untergeschraubter Drehplatte auf der vorgebohrten Kopfplatte über der Mutter. Montieren Sie ihn von unten mit der Knarre oder -einem kurzen Schraubendreher.

Fotos: sidm / Archiv
