Leinwand selber bauen

Mit einer speziellen Plexiglas-Platte für die Rückprojektion und einem Beamer schaffen Sie mit Ihren Freunden im Handumdrehen Ihr eigenes Public-Viewing mit metergroßer Leinwand! Wie Sie die Leinwand selber bauen, zeigt Schritt für Schritt diese Anleitung.

(1/15)
Leinwand selber bauen

Leinwand selber bauen

Leinwand selber bauen

Leinwand bauen

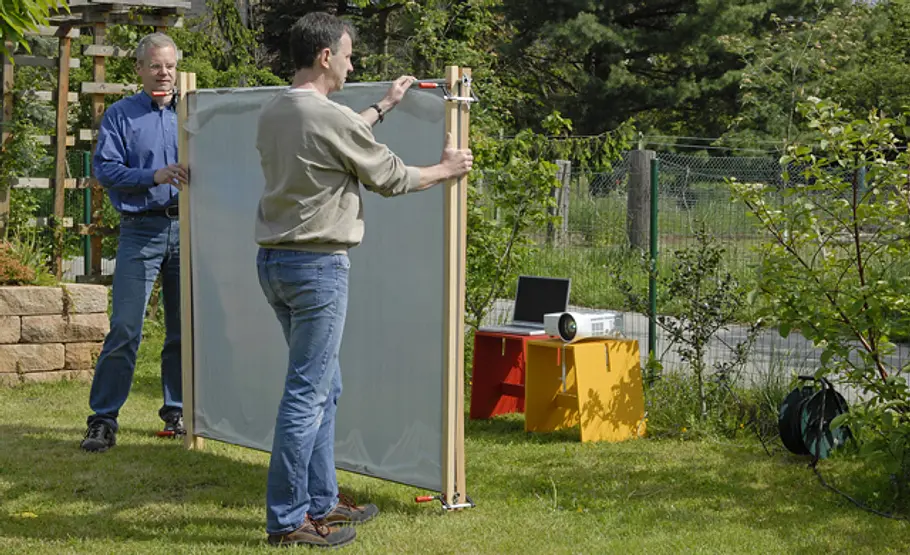

Bei Transport und Aufbau haben wir die Projektionswand zum Schutz zwischen Kanthölzern fixiert.

Leinwand selber bauen

Leinwand bauen

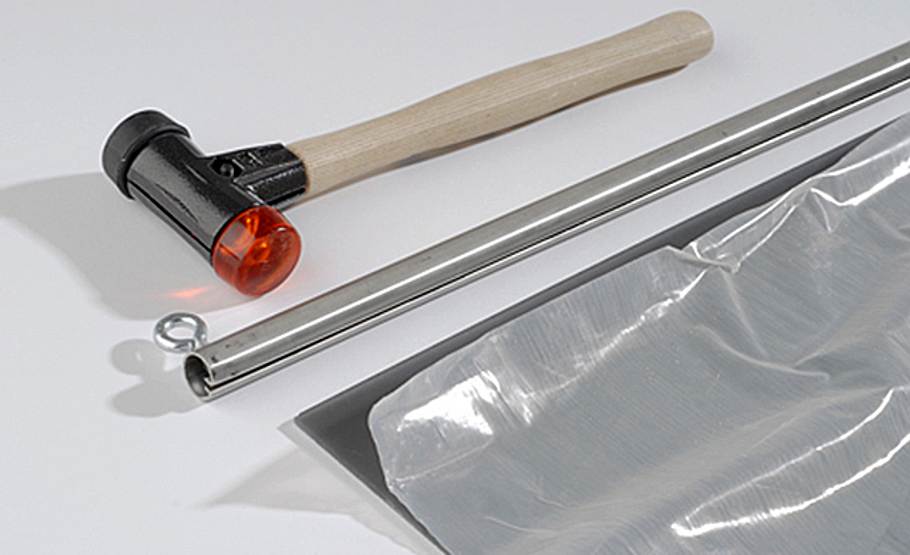

Die Projektionsplatte aus Plexiglas (vorne mit Schutzfolie) und die Befestigungsstangen werden vom Hersteller Evonik Röhm als WM-Kit geliefert, die Montage erfolgt mit einem handelsüblichen Gummihammer.

Leinwand selber bauen

Leinwand bauen

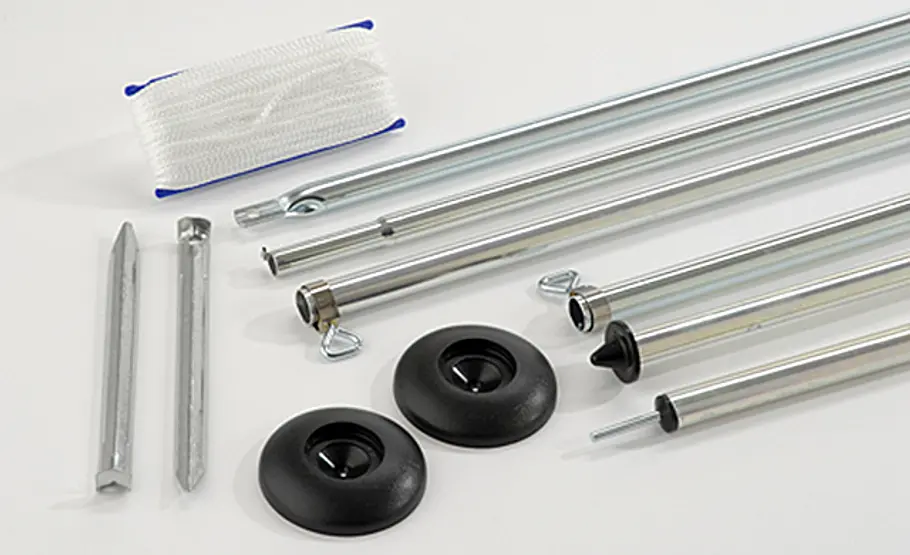

Normale Zeltstangen haben wir für die Aufstellung der Projektionsplatte genutzt. Diese können Sie günstig im Camping-Bedarf kaufen.
Aus dem Campigzubehör haben wir zwei Aufstellstäbe (rechter Bildrand), einen Vordachspannstab (darüber) , schwarze Zeltstab-Untersetzer, weiße Vielzweck-Zeltleine und Heringe (links) verwendet.

Leinwand selber bauen

Leinwand bauen

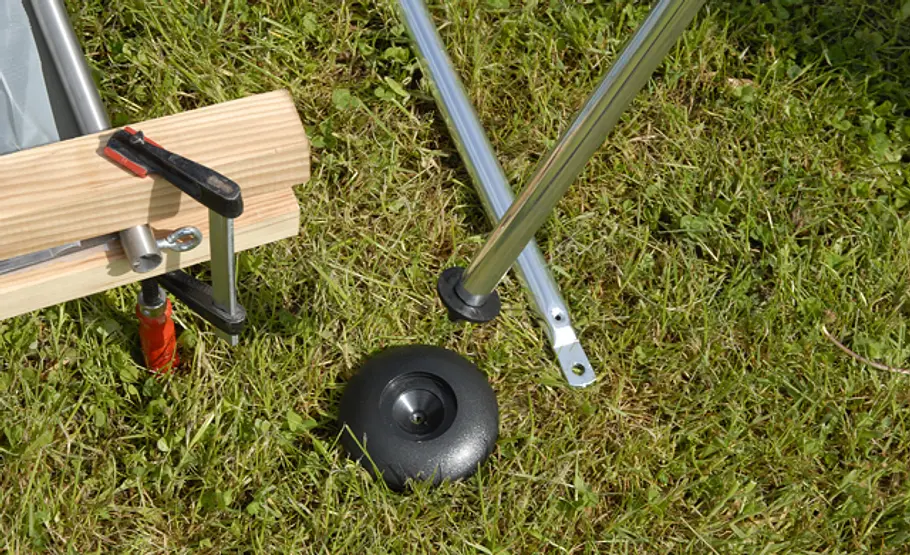

Legen Sie die Position der Projektionsfläche fest, und bringen Sie dann die Untersetzer für die Aufstellstäbe in Position. Diese verhindern ein Einsinken des Gestells in weichem Rasen.

Leinwand selber bauen

Leinwand bauen

Den Vordachspannstab auf die passende Breite einstellen und auf einer Seite mit dem Aufstellstab verbinden.

Leinwand selber bauen

Leinwand bauen

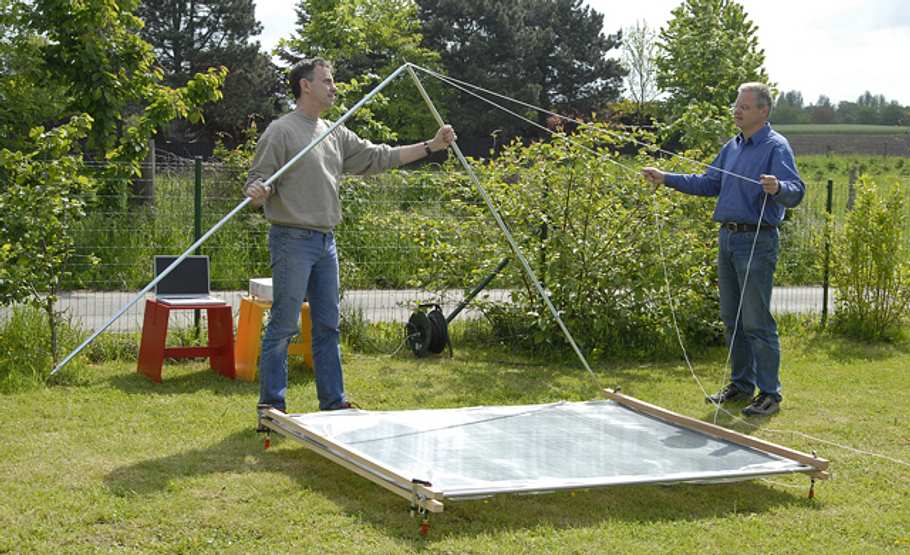

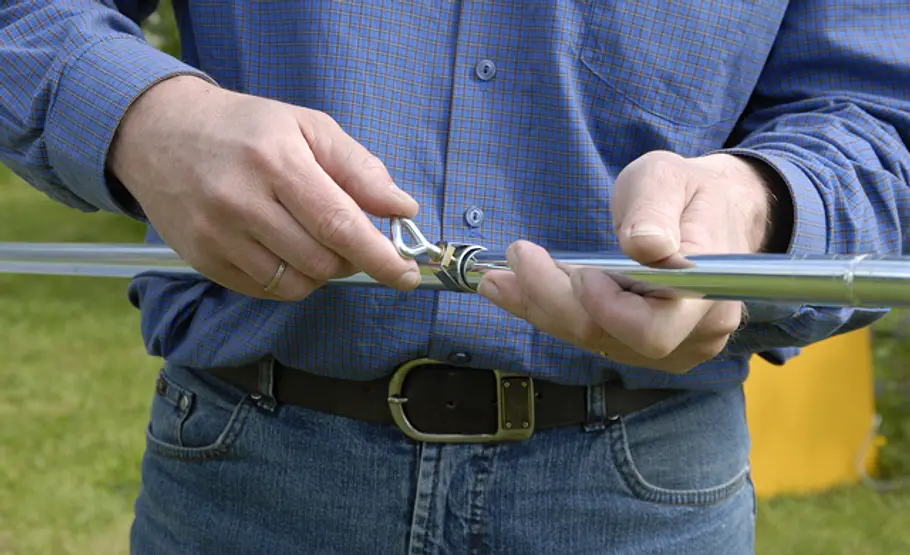

Zeltleine mit einer Schlaufe auf dem Aufstellstab fixieren. Mit einem Helfer den Stab positionieren.

Leinwand selber bauen

Leinwand bauen

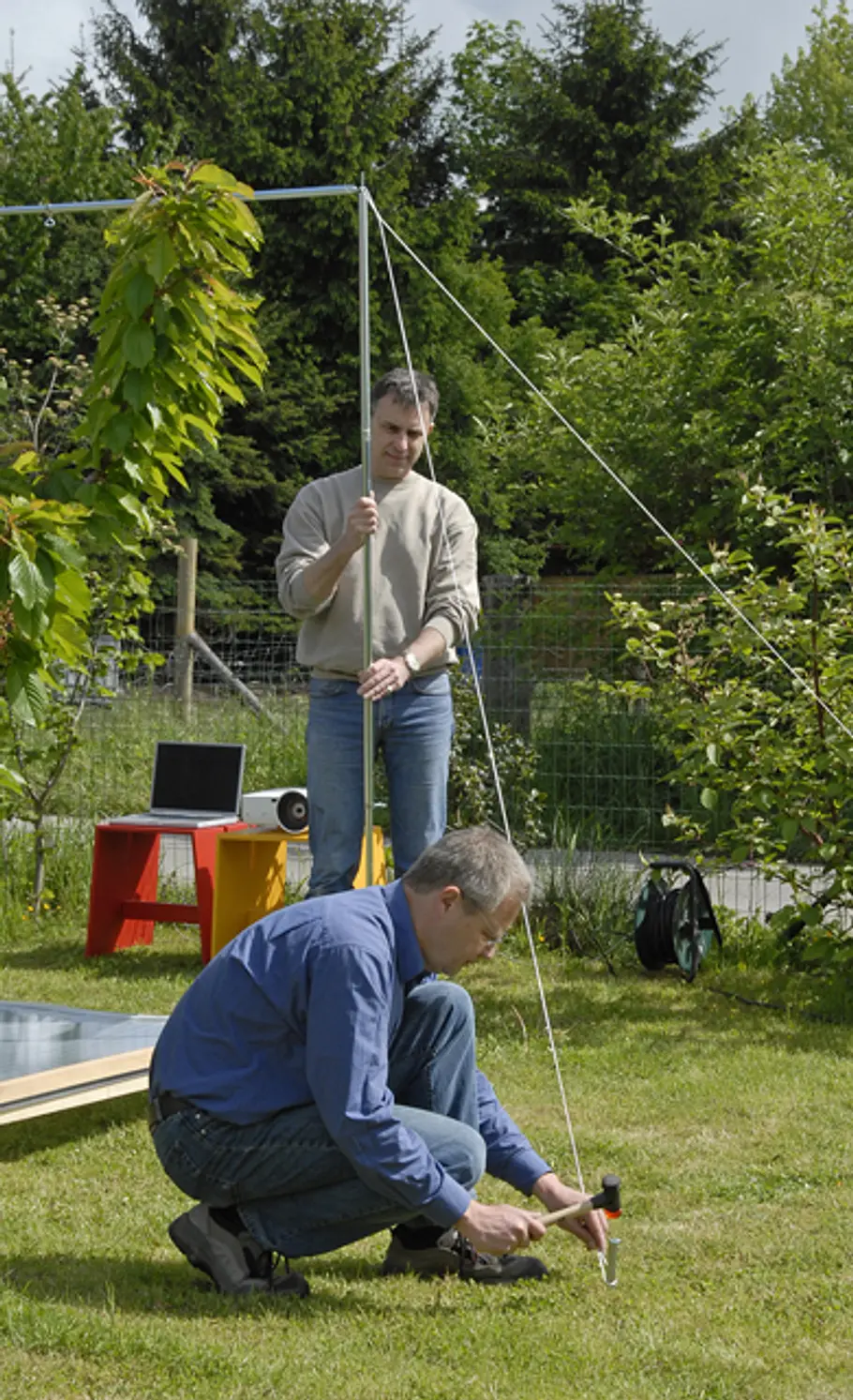

Den Aufstellstab mit zwei Abspannungen beidseitig schräg fixieren, mit dem zweiten Aufstellstab ebenso verfahren.

Leinwand selber bauen

Leinwand bauen

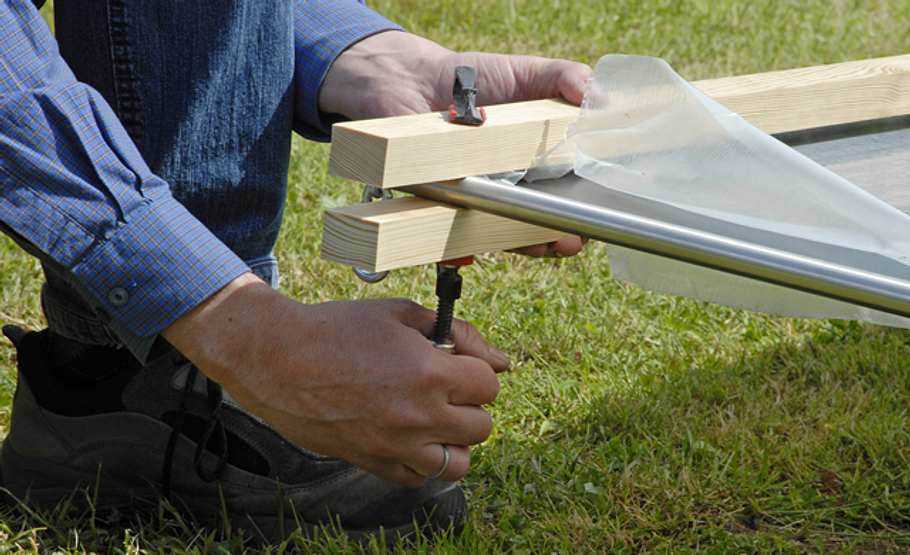

Die schützenden Kanthölzer von der Projektionsfläche wieder entfernen.

Leinwand selber bauen

Leinwand bauen

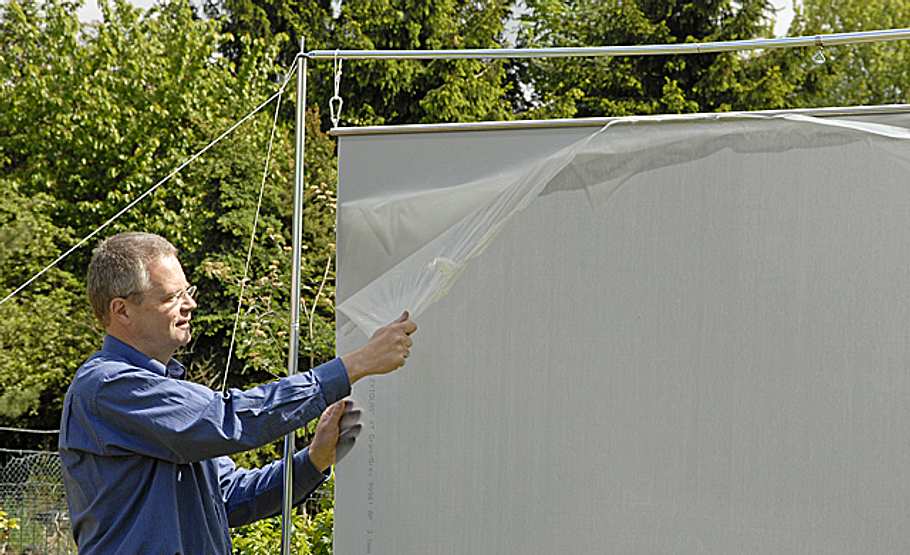

Karabinerhaken an den oberen zwei Tragösen einklinken und die Projektionsfläche an zwei Ösen aus Zeltleine am Vordachspannstab einhängen. Schutzfolie vom Plexiglas abziehen.

Leinwand selber bauen

Leinwand bauen

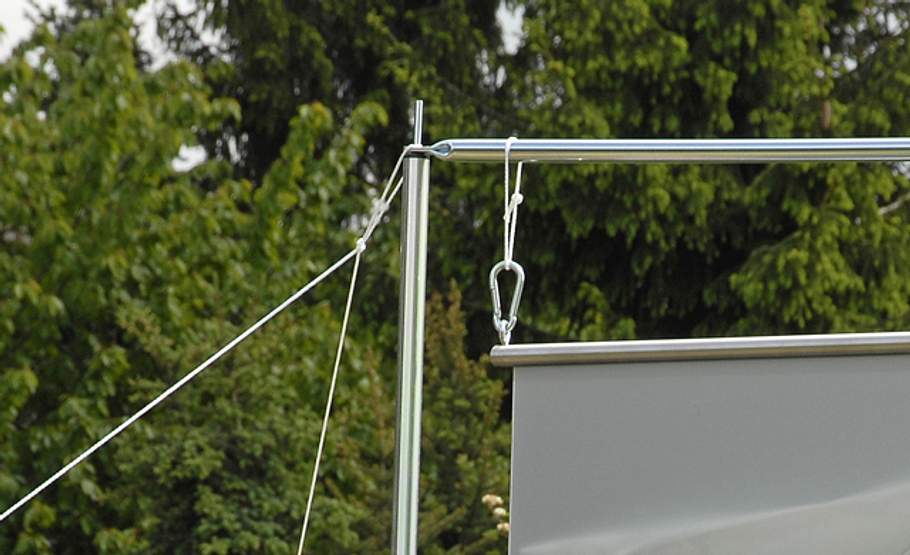

Detail von der Aufhängung: Die Projektionswand hängt an zwei Leinenösen, Karabinerhaken erleichtern die Montage.

Leinwand selber bauen

Leinwand bauen

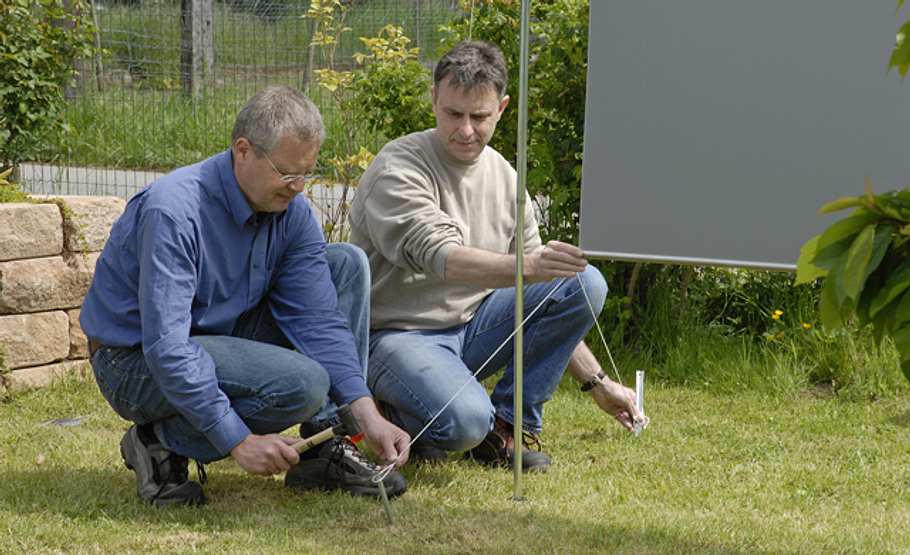

Damit Wind die Fläche nicht bewegen kann, Projektionswand auch von den unteren Ösen aus seitlich abspannen.

Leinwand selber bauen

Leinwand bauen

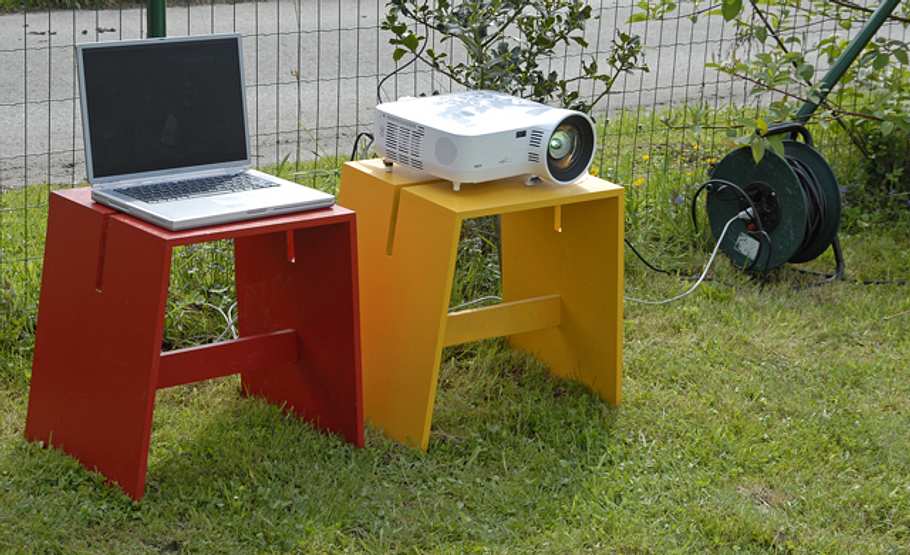

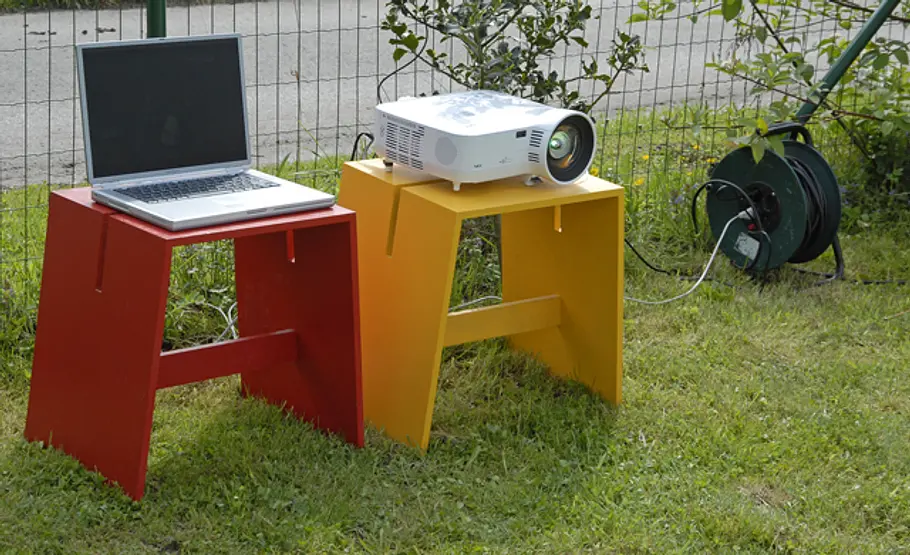

Nun kann der Projektor gestartet und auf die Projektionswand exakt einjustiert werden. Tipp: Bei grellem Licht Bereich zwischen Beamer und Projektionswand abhängen und verdunkeln.

Leinwand selber bauen

Leinwand bauen

In das Material eingearbeitete spezielle Streuperlen sorgen dafür, dass von hinten einfallendes Licht nach vorn mit relativ starkem Kontrast leuchtet.
Dabei werden die kleinen, vom Beamer projizierten Bildpunkte nur bei sehr naher Betrachtung sichtbar (links). Gestört wird der Effekt allerdings von hell einfallendem Tageslicht, denn dann wird die Projektion des Beamers überlagert.
Praxistipp: Um bei Tag gute Projektionsergebnisse zu erzielen, empfiehlt der Hersteller deshalb einen „Lichttunnel“ zwischen Beamer und Projektionswand zu bauen. Dazu ein dunkles Tuch aufspannen oder einen "Zeltling" hinter der Projektionsfläche aufbauen.

Leinwand für Beamer

Leinwand bauen

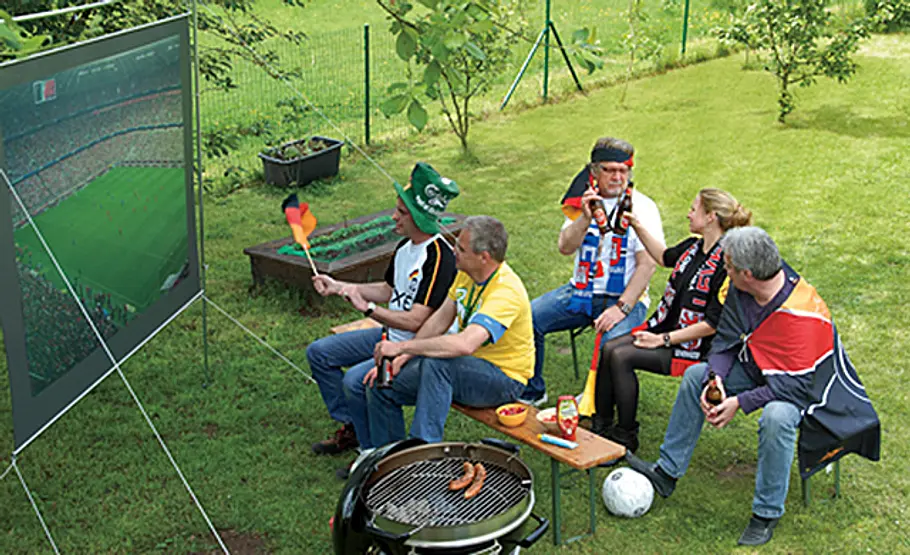

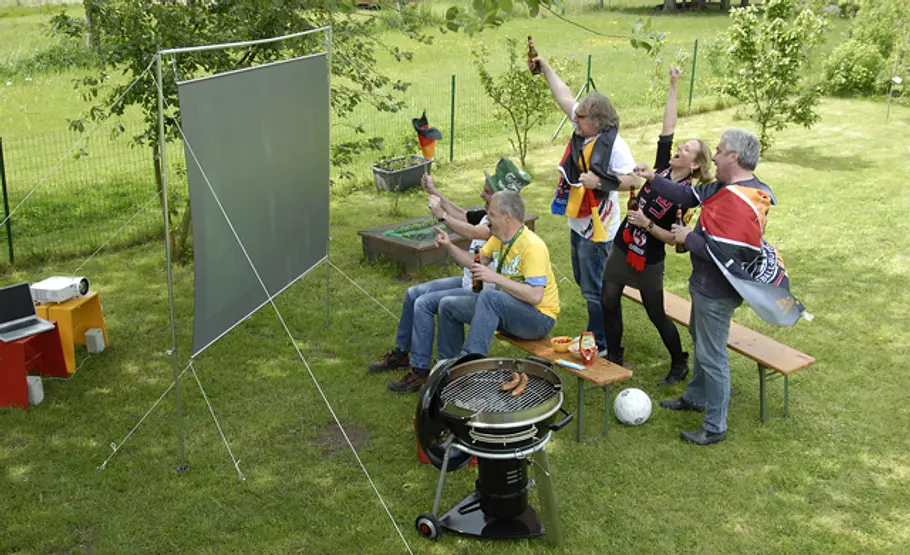

Fertig ist die Beamer-Leinwand für den Garten. Auf der Projektionswand aus Plexiglas können Sie natürlich nicht nur die Fußball-WM verfolgen!

Bundesliga oder Blockbuster – mit einer Leinwand können Sie im Sommer auch im Garten fernsehgucken! Möglich macht das ein spezielles Leinwand-Kit des Plexiglas-Herstellers Evonik Röhm. Enthalten ist ein spezielles Projektionsmaterial, das als übergroße Leinwand in Innenräumen aufgehängt oder im Außenbereich aufgespannt werden kann. Diese Projektionsfläche kann dann von hinten mit einem Beamer angestraht werden – und erzeugt nach vorn ein leuchtendes, scharfes Bild – vorausgesetzt, die Umgebungshelligkeit ist nicht zu groß.

Das direkt im Internet-Shop bestellbare Leinwand-Kit für knapp 400 Euro enthält eine Platte Plexiglas Rückprojektion, die eine Bilddiagonale von rund 100 Zoll ermöglicht – die drei Millimeter starke Projektionsfläche ist dann rund 2 x 1,50 Meter groß. Mitgeliefert werden zwei genutete Edelstahlstangen, die diese Platte oben und unten einfassen, um eine verspannungsfreie Aufhängung der Projektionsfläche zu ermöglichen. Beigepackte Ösen und Karabinerhaken erleichtern die Befestigung an Decken oder an der Wand. Wie hier gezeigt, kann man das Leinwand-Kit mit ein paar zusätzlichen Zeltstangen, Zeltleine und Heringen auch vollkommen frei stehend aufstellen – der Mehraufwand für die benötigten Campingartikel beträgt nur etwa 50 Euro.

Anleitung: Leinwand selber bauen

Wir haben die Aufstellstäbe und einen Vordachspannstab so gewählt, dass alle Teile werkzeuglos ineinanderpassen. Sind die Abspannungen aus Nylon-Zeltleine erst einmal passend abgelängt und mit Schlaufen für die Zeltheringe versehen, kann die gesamte Konstruktion mit ein paar Helfern im Handumdrehen auf- und abgebaut werden.

Für die Erstmontage ist wenigstens ein Helfer nötig, der einen Teil der Konstruktion in Position hält, bis die ersten Abspannungen verankert sind. Da der von uns hier vorgestellte Aufbau im Handumdrehen an wechselnden Orten eingesetzt werden kann, ist es notfalls möglich, sogar dem Sonnenstand zu folgen und das hauseigene Stadion jeweils in schattigen Bereichen zu errichten – was letztlich auch der Kondition der Zuschauer zugute kommen dürfte. Die gesamte Konstruktion kann auch bei Regen draußen bleiben, eine Reinigung der Projektionswand ist per Gartenschlauch problemlos möglich. Da die Projektionsfläche nicht eingerollt werden kann, benötigen Sie später für die Einlagerung eine freie Wand oder einen Platz hinter einem großen Schrank.

Plexiglas: Leinwand für Beamer

Ideale Projektionsbedingungen herrschen am Abend bei einsetzender Dämmerung, da dann kein Fremdlicht die Strahlen des Beamers überlagert und die Plexiglas-Leinwand ihre Kontraststärke voll ausspielen kann. Wer die Projektionswand tagsüber benutzen will, sollte den Bereich zwischen der Austrittsöffnung des Beamers und der Projektionsfläche mit dunklem Stoff gegen Sonnenlicht abschirmen („tunneln“) – und die Wand idealerweise zusätzlich im Schatten aufstellen. Alternativ können Sie den Beamer zum Beispiel in einer Garage oder unter einem Carport positionieren – oder im Schattenbereich einer Mauer oder eines Baumes: Die Zuschauer können dann ebenfalls im Freien sitzen, denn störend wirkt vor allem Streulicht, das von hinten auf die Projektionsfläche fällt. Testen Sie auf jeden Fall das Ergebnis, bevor Sie Ihre Gäste einladen! Vor dem Start müssen Sie außerdem den Beamer auf „Rückprojektion“ einstellen, damit das Bild seitenrichtig dargestellt wird. Die Einstellung finden Sie nach dem Einschalten im Menü des Geräts.

Je mehr Umgebungslicht, desto kräftiger sollte der Beamer sein. Für den Außenbereich eignen sich deshalb Geräte mit einer Lichtleistung von möglichst mehr als 2000 ANSI-Lumen (Einheit für die Messung des Lichtstroms, gemessen nach den Vorgaben des American National Standards Institute). Das von uns eingesetzte Modell NP600S von Nec (Bezug über Beamer-Discount, rund 850 Euro) bringt bis zu 2600 Lumen auf die Projektionsfläche und ist auf eine besonders kurze Distanz zwischen Projektor und der Projektionsfläche aus Plexiglas ausgelegt. Ein solcher Short-Throw-Beamer (Projektor für eine kurze Projektionsdistanz) erleichtert es, den Bereich zwischen Beamer und Projektionsfläche gegen Sonnenlicht abzuschirmen. Denn sonst würde bei vollem Tageslicht die Sichtbarkeit des Bildes bis zur Unkenntlichkeit verschlechtert.
