Watschelente Bauanleitung

Laufente selber bauen

Aus selbst ist der Mann 4/2021

Ein ganz schön flotter Feger ist unsere kleine Watschelente! Doch keine Bange, Ihren Kleinen passiert schon nichts.

(1/19)
Laufente selber bauen

Laufente selber bauen

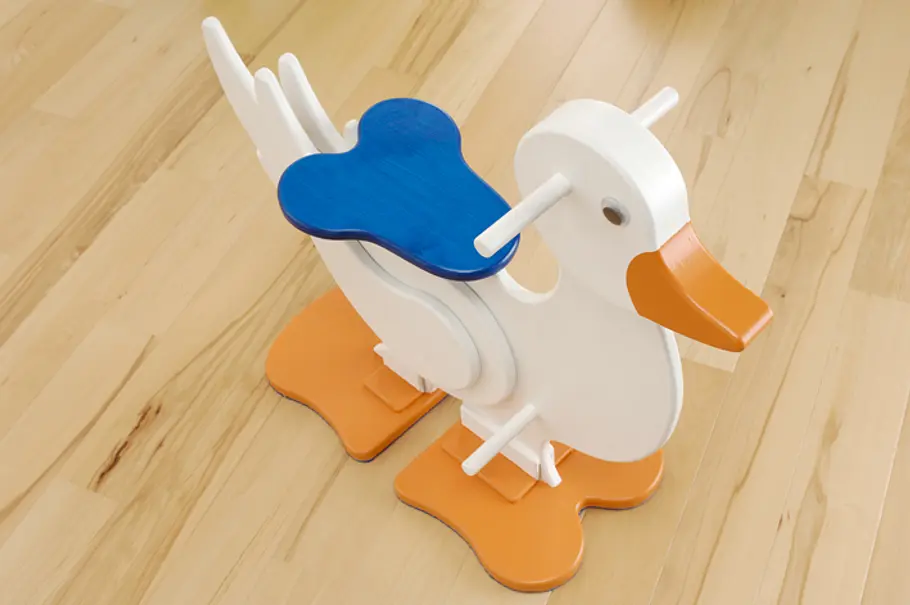

Die Laufente sorgt für ordentlich Spaß im Kinderzimmer!

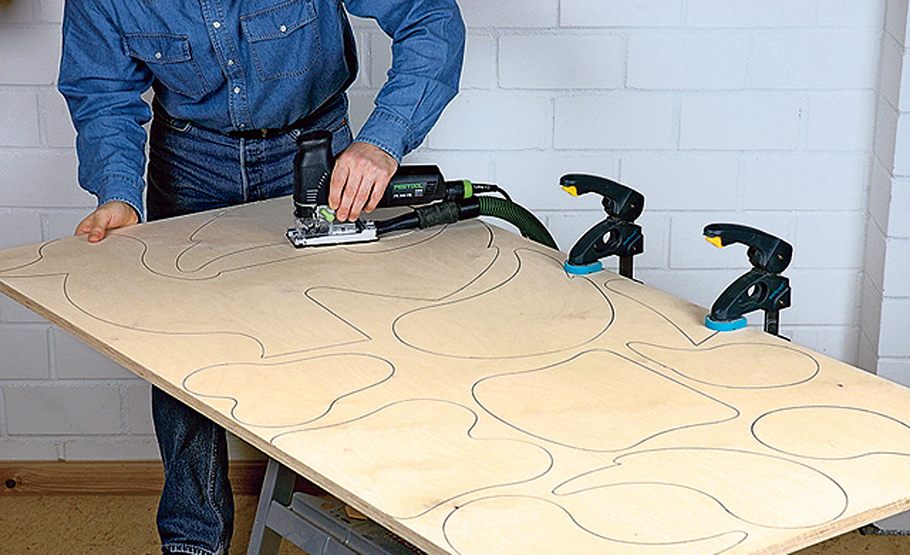

Laufente: Teile ausschneiden

Laufente selber bauen

Mit einer Stichsäge (Staubabsaugung empfehlenswert) werden alle Teile sorgfältig ausgeschnitten

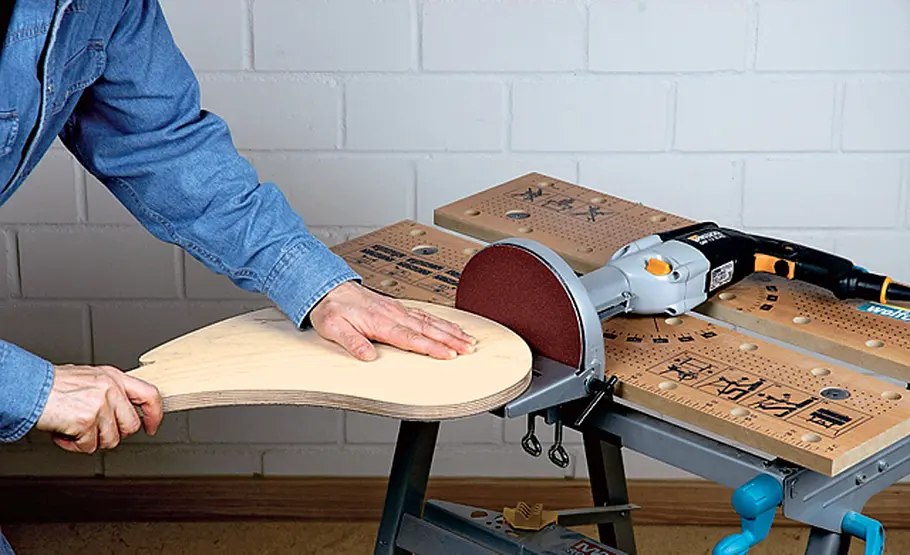

Laufente: Außenteile schleifen

Laufente selber bauen

Alle Außenradien lassen sich am einfachsten mit einem eingespannten Schleifteller bearbeiten

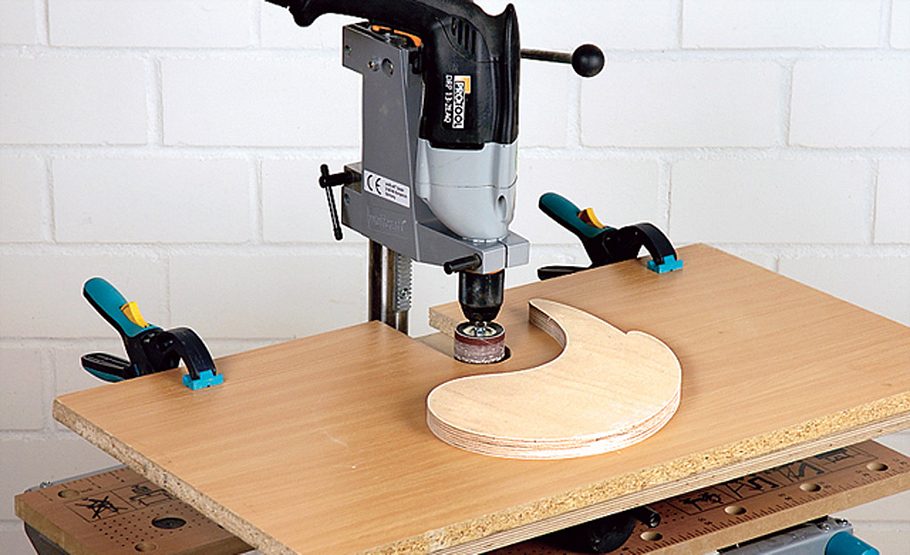

Laufente: Innenteile glätten

Laufente selber bauen

Innenradien dagegen sind nur mit der in die Bohrmaschine eingespannten Schleifhülse zu glätten

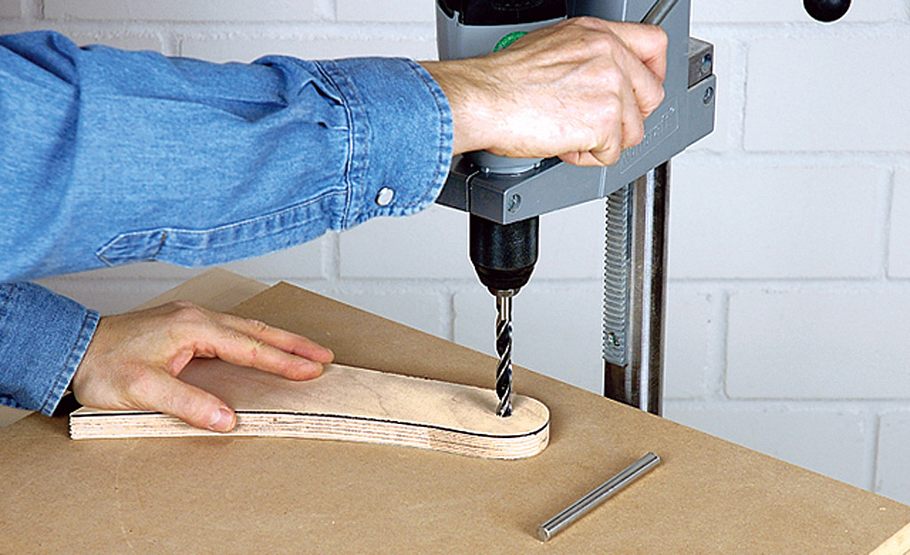

Laufente: Hinterbein bohren

Laufente selber bauen

Das bewegliche Hinterbein erhält eine 10-mm-Bohrung für den Edelstahlstab (Gelenklager)

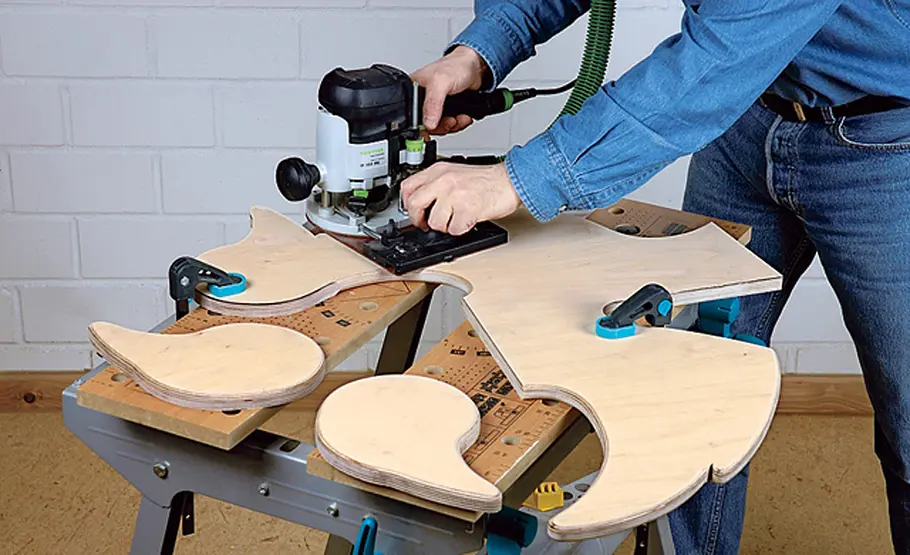

Laufente: Kanten entschärfen

Laufente selber bauen

Einige der geglätteten Sägekanten werden durch einen Abrundfräser in der Oberfräse entschärft

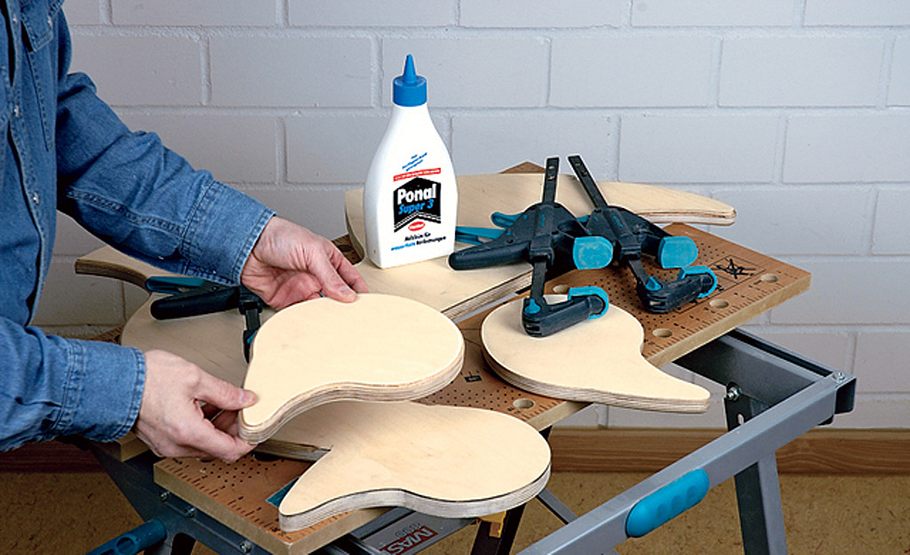

Laufente: Kanten abrunden

Laufente selber bauen

Bei den Kopfaufdoppelungen ist das Abrunden der Kanten nur je einmal rechts und links erforderlich

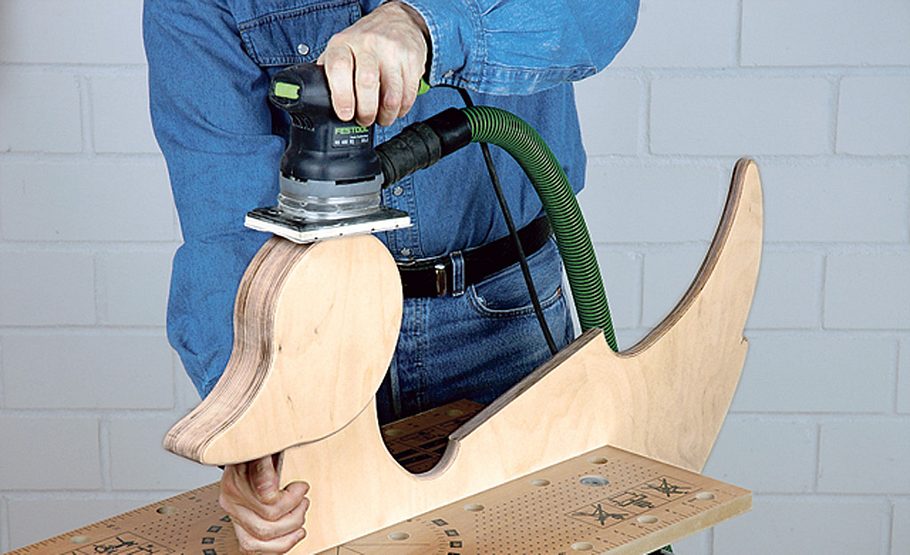

Laufente: Kopf schleifen

Laufente selber bauen

Nach dem Abtrocknen des Leims erhält der Kopf mit einem Schwingschleifer den letzten Schliff

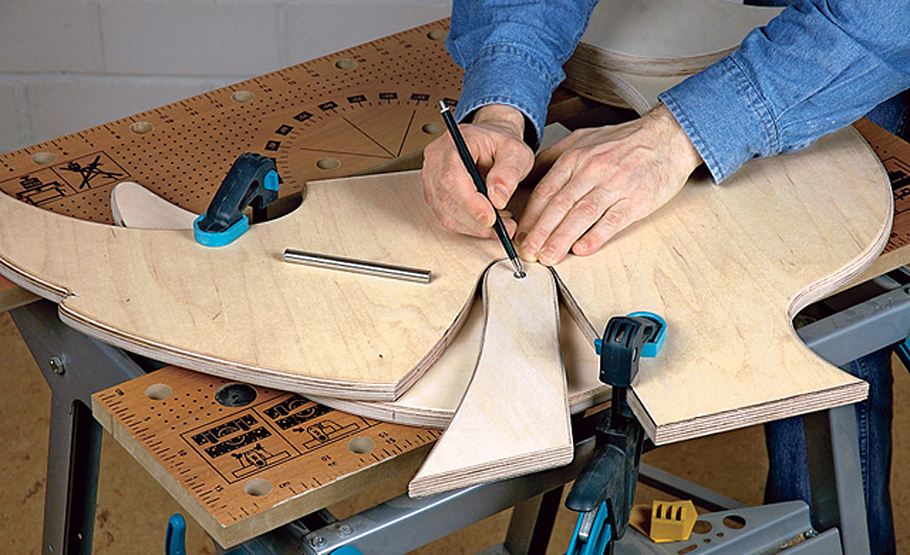

Laufente: Loch markieren

Laufente selber bauen

Durch die Bohrung im Hinterbein lässt sich auf ­einem der großen Flügel die Lage des Lochs für ...

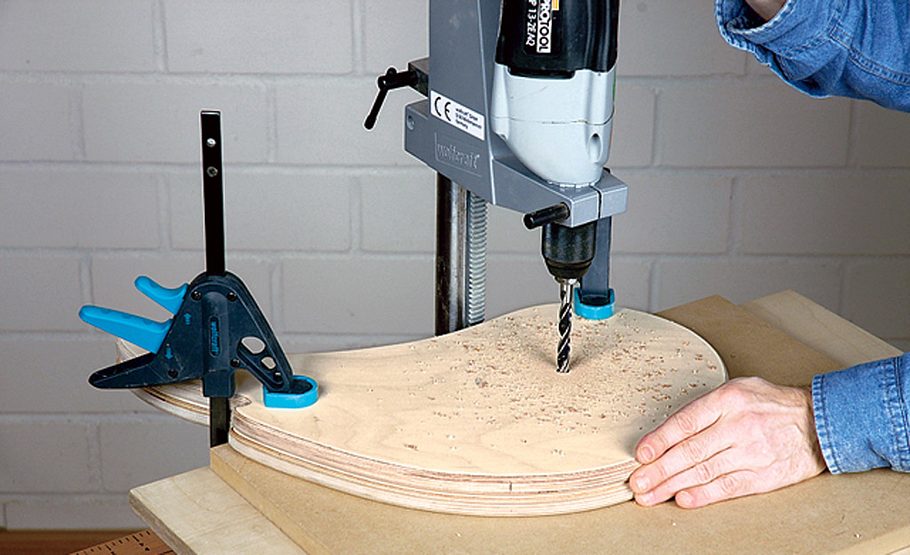

Laufente: Flügel durchbohren

Laufente selber bauen

... den Lagerstab markieren. Die exakt aufeinander liegenden Flügel werden in einem Gang gebohrt

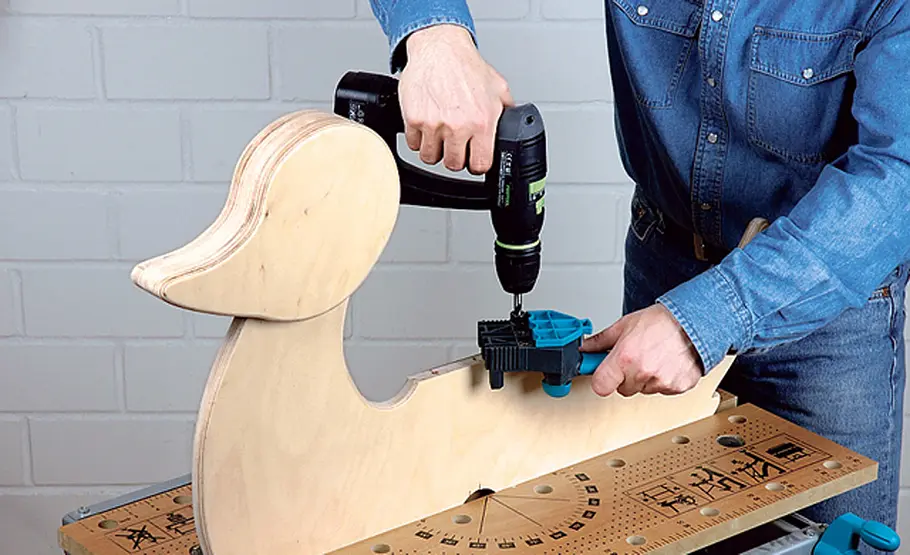

Laufente: Dübelbohrlehre

Laufente selber bauen

Eine Dübelbohrlehre hilft dabei, die Bohrungen für die Sitzbefestigung in Materialmitte einzubringen

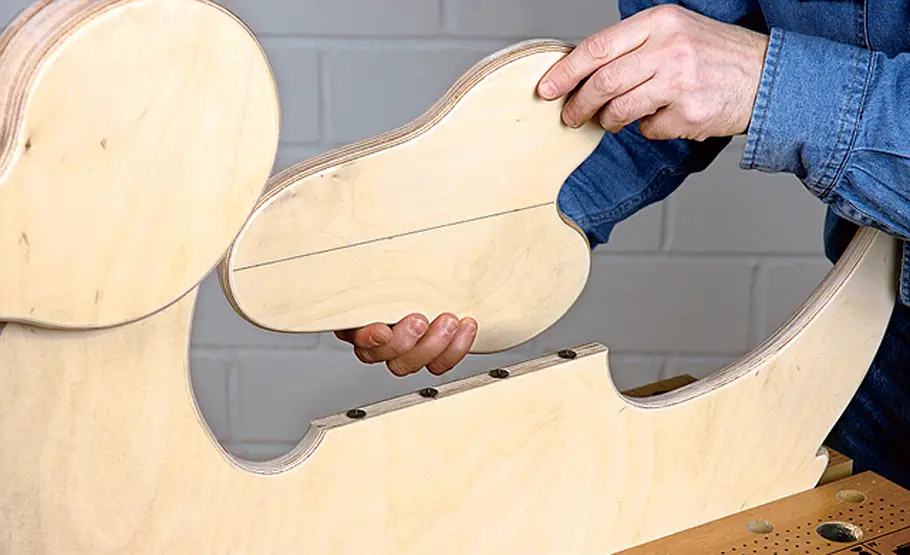

Laufente: Markierungen auf Sitz übertragen

Laufente selber bauen

Mit Hilfe von Dübelspitzen werden die Bohrungs-Markierungen auf die Sitzunterseite übertragen

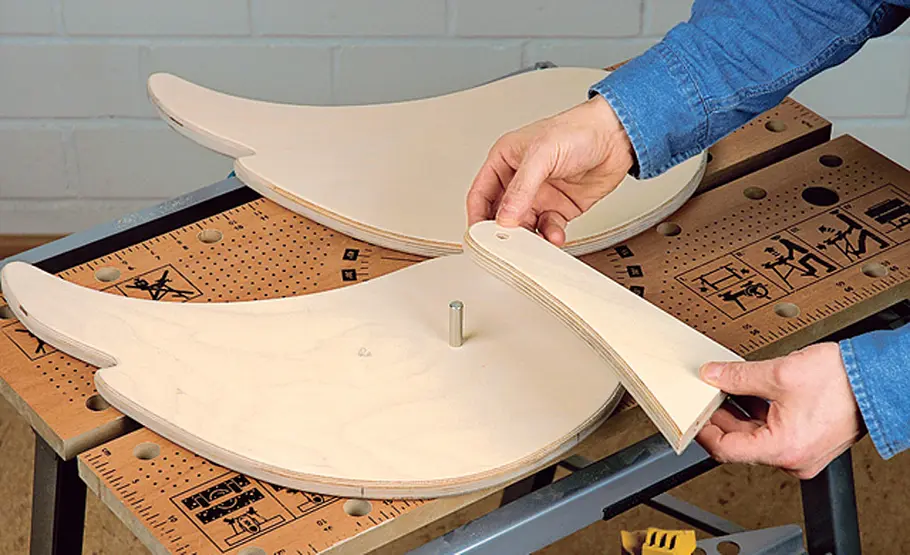

Laufente: Montage

Laufente selber bauen

Die Reihenfolge bei der Montage: Edelstahlstab in Flügelbohrung, Hinterbein, zweiter großer Flügel

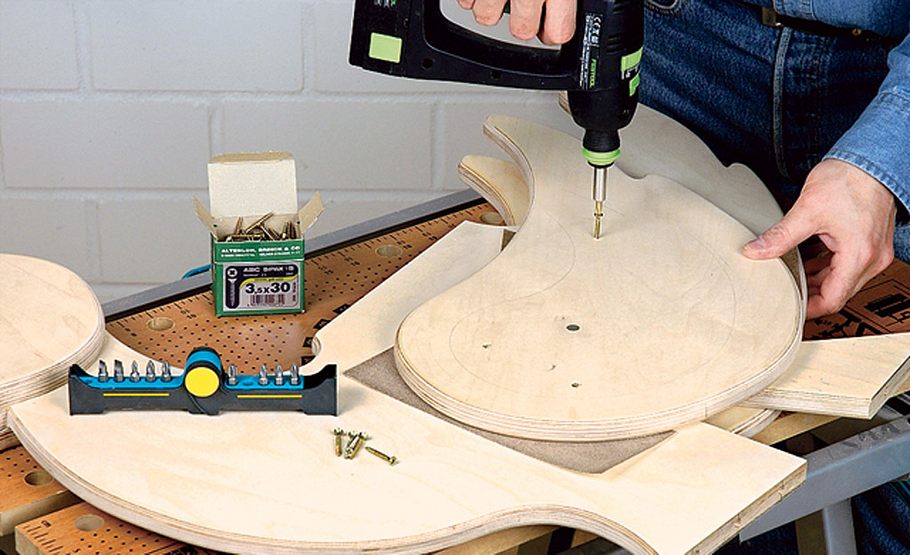

Laufente: bewegliche Hinterbeine

Laufente selber bauen

Als Garanten für die Beweglichkeit des Hinterbeins dienen beim Fixieren je zwei Schleifapierstreifen

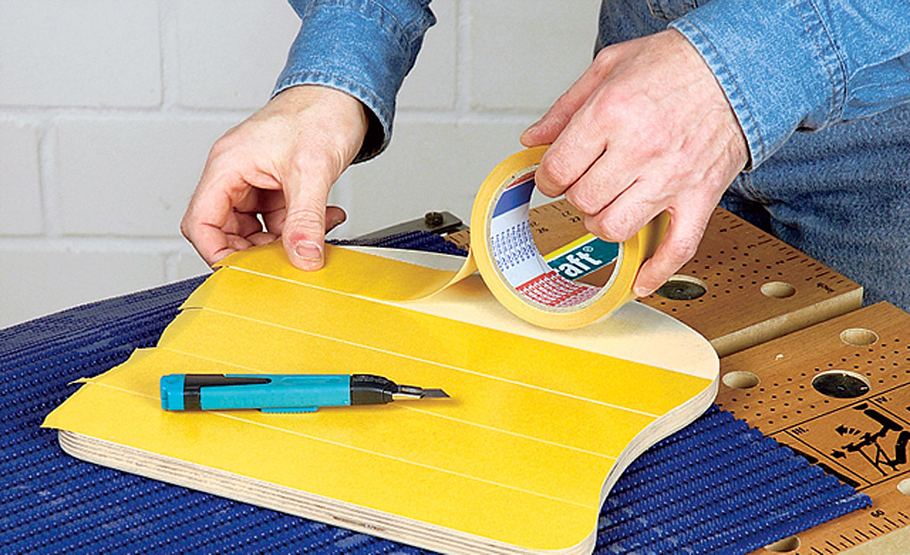

Laufente: Badematte unter Fuß

Laufente selber bauen

Wenn die Ente auf Parkett oder Laminat watscheln soll, ist jeder Fuß mit einem Stück Badematte ...

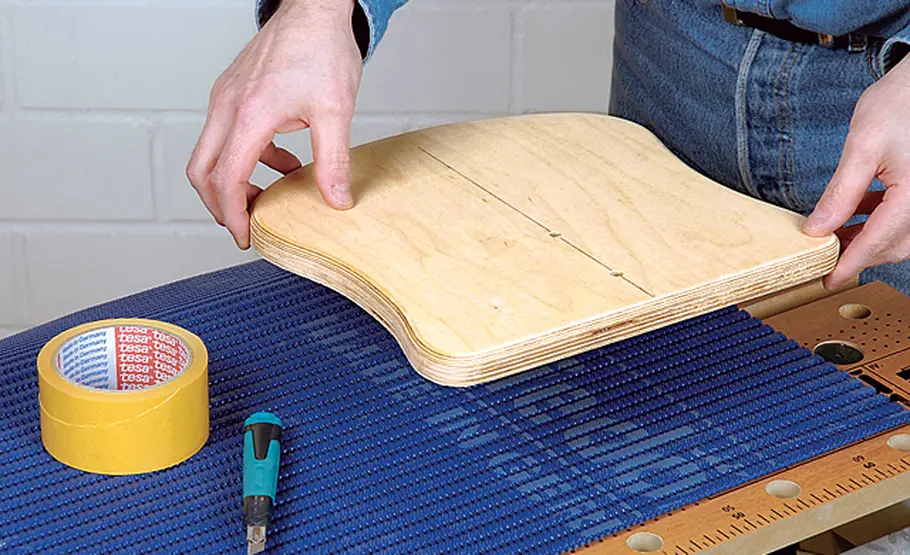

Laufente: Badematte anbringen

Laufente selber bauen

... zu bekleben. Dazu stark haftendes doppelseitiges Klebeband vollflächig aufbringen und exakt ...

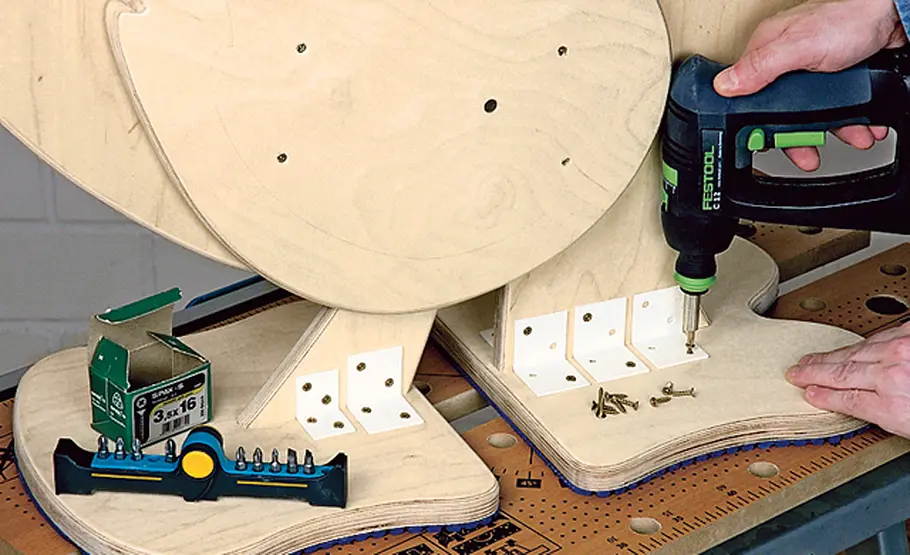

Laufente: Winkel zur Verstärkung

Laufente selber bauen

... beschneiden. Zur Verstärkung der Dübelverbindungen (Beine/Füße) dienen beschichtete Winkel

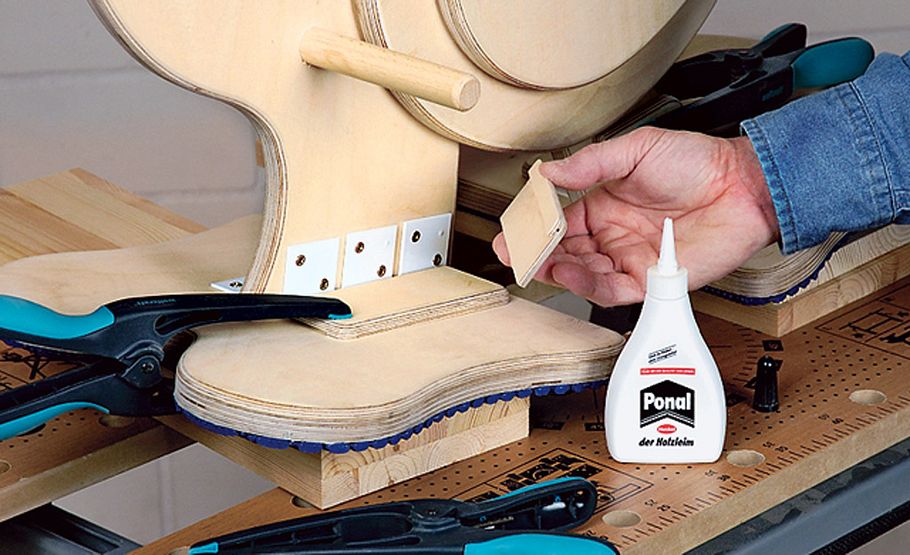

Laufente: Winkel mit Brettchen kaschieren

Laufente selber bauen

Die sind zwar funktionell, aber wenig attraktiv. Kaschiert werden sie deshalb mit gefalzten Brettchen

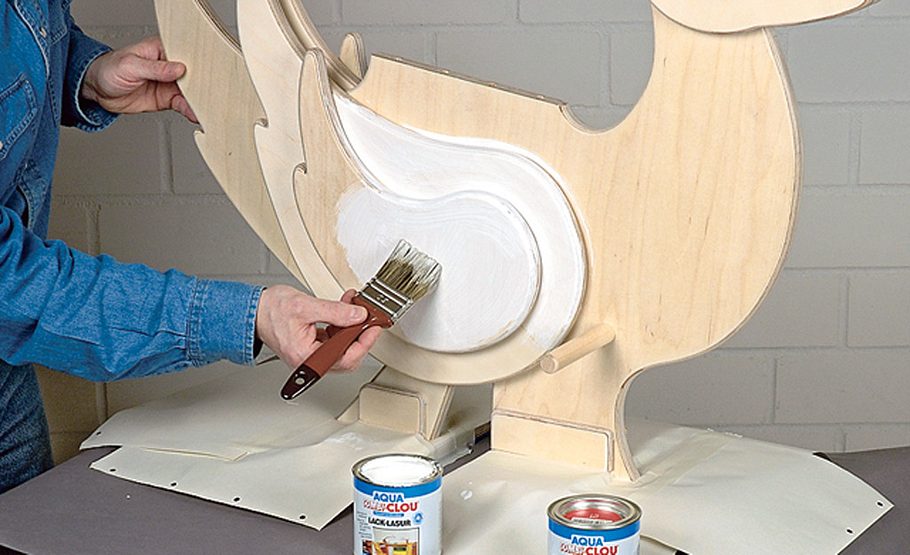

Laufente: Anstrich

Laufente selber bauen

Der Entenkörper erhält einen zweimaligen Anstrich mit einer für Kinderspielzeug geeigneten Lacklasur

Sie haben zwar auch ungebremsten Spaß mit diesem Schaukel-Tier, doch dafür, dass der nicht ausufert, sorgt die grundsolide, standfeste Konstruktion. Wie Sie die Laufente selber bauen, zeigt Ihnen unser Bauplan (SE 04/2006).

Bauplan bestellen

Alle Holzteile, aus denen Laufente selber bauen, sind auf dem Bauplan in Originalgröße dargestellt. Um Ihnen die optimale Ausnutzung der 150 x 82 cm großen Multiplexplatte zu möglichen, enthält er zur Orientierung auch einen Zuschnittplan der Laufente in verkleinertem Maßstab. Das hilft zumindest, den Verschnitt so gering wie möglich zu halten. Ganz verhindern kann man ihn natürlich nicht. Nach dem Übertragen der Konturen aller Bauteile der Laufente auf die Platte geht es an das Ausschneiden. Dazu benutzen Sie eine Stichsäge, die im Idealfall über einen Pendelhub verfügt.

Laufente selber bauen: Sorgfältig sägen

Bestückt wird die Stichsäge mit einem Kurvensägeblatt. Der Pendelhub sollte auf Stufe zwei (oder besser noch drei) eingestellt sein. Diese Einstellung ist aber nur zu empfehlen, wenn das Gerät über einen Spanausreißschutz verfügt, der in den Sägeschuh eingesteckt wird, um den Holzausriss zu minimieren. Falls es für Ihre Säge nicht diesen Schutz gibt, können Sie die Schnittlinien (und damit die Holzfasern) auch mit einem sehr scharfen Cutter anritzen. Dieser Arbeitsschritt sollte – ebenso wie das spätere Aussägen – sehr sorgfältig geschehen. Sonst ist der gewünschte Effekt nicht zu erzielen. Praxistipp: Bei vollflächigen Verleimungen neigen die einzelnen Teile dazu, sich gegeneinder zu verschieben (und das wäre bei dem Entenkopf ziemlich übel). Verhindern lässt sich dies, indem man zwei oder drei Nägel, verteilt auf der Leimfläche, auf jeder Seite der Körperplatte einschlägt und mit einer Kneifzange kurz über der Platte spitz abzwickt. Sie dienen dann als Haltedornen beim Verleimen des Kopfes.

Watschelente am Stock war gestern

Die allseits bekannte Watschelente am Stock war einmal. Hier watschelt Ihr Kind mit der Ente zusammen durch das Kinderzimmer. Genau das hat aber auch einen Nachteil: Der Fußboden kann ganz schön in Mitleidenschaft gezogen werden. Wenn bei Ihnen das Kinderzimmer einen Bodenbelag aus Dielen, Parkett oder Laminat aufweist, sollten Sie sich für die hier gezeigte Besohlung der Fußplatten entscheiden. Bei Teppichboden verzichten Sie lieber darauf. Sonst wird aus dem geflügelten „Speedy Gonzales“ schnell eine lahme Ente. Praxistipp: Um das Hinterbein für das gewünschte Watscheln beweglich genug zu halten, werden beim Verschrauben der beiden großen Flügel auf jeder Seite der Körperplatte jeweils zwei Streifen Schleifpapier zwischengelegt und nach dem Fixieren der Flügel deren Konturen mit einem Cutter angepasst.
