Holz-Schubkarre

Bauplan: Schubkarre zum Bepflanzen

Aus selbst 6/2018

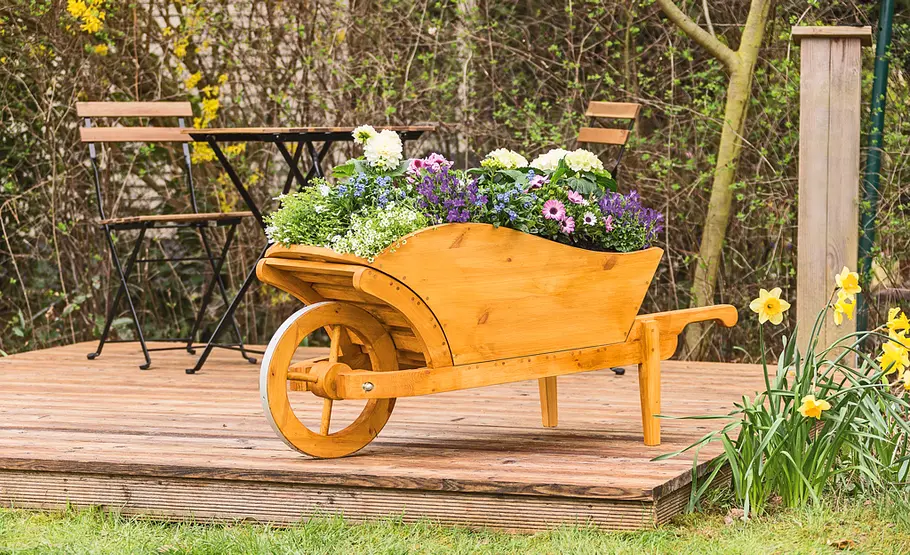

Ein klassisches Pflanzgefäß ist diese Holz-Schubkarre. Also nichts wie ran an an den Nachbau! Beim Bau der Holzschubkarre zum Bepflanzen hilft unser Bauplan (aus SE 06/2018): Darin finden Sie alle zum Nachbau erforderlichen Maße und Materialangaben!

(1/50)
Foto: sidm / KEH

Holz-Schubkarre bauen

Ganz schön & schön praktisch ist dieser rollende Pflanzkübel: Den Bauplan zur Holz-Schubkarre gibt's hier >>

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Für die Rahmen doppeln Sie zwei 27 mm starke Kiefernholz-Platten mit wasserfestem Leim auf.

Praxistipp: Material sparen – wählen Sie das Format der Platten so aus, dass Sie zwei Rahmenteile daraus schneiden können!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

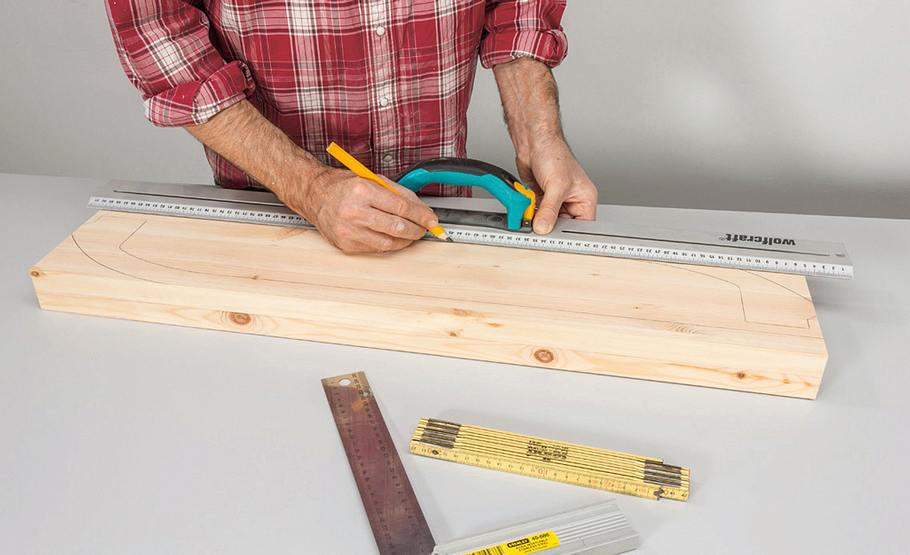

Reißen Sie die beiden Bauteile exakt auf. Die Achsseiten zeigen dabei in entgegengesetzte Richtungen nach innen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

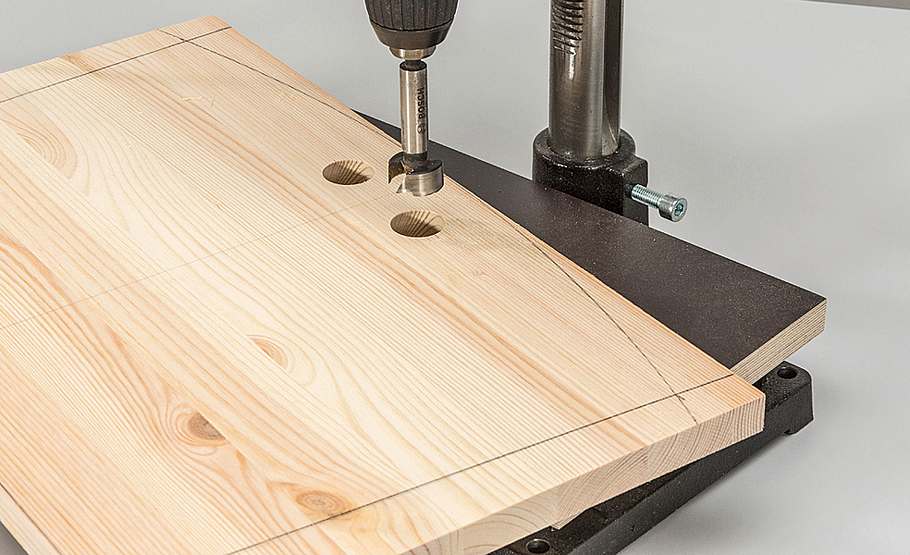

Zum einfacheren Ausschneiden durchbohren Sie die Platten an den Innenecken der beiden Rahmen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

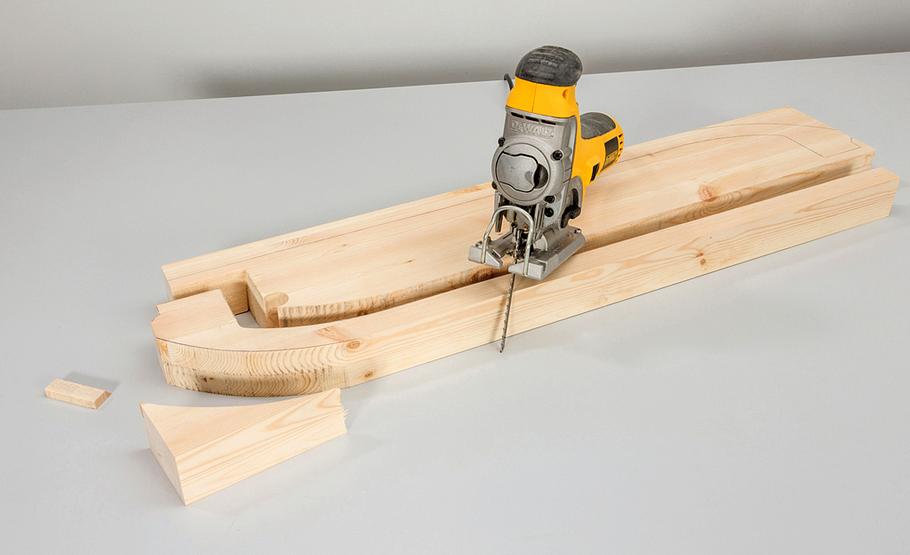

Mit der Stichsäge und einem langen Stichsägeblatt schneiden Sie nun entlang der Kontur aus. Achten Sie darauf, dass das Sägeblatt dabei nicht verläuft!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

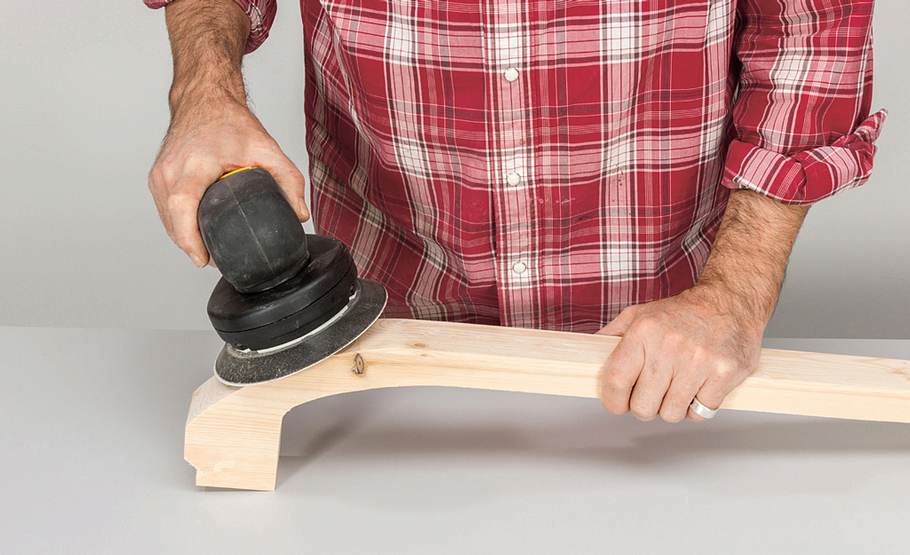

Dann glätten Sie die Konturen der beiden Gestellteile gemeinsam mit einem Exzenterschleifer.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

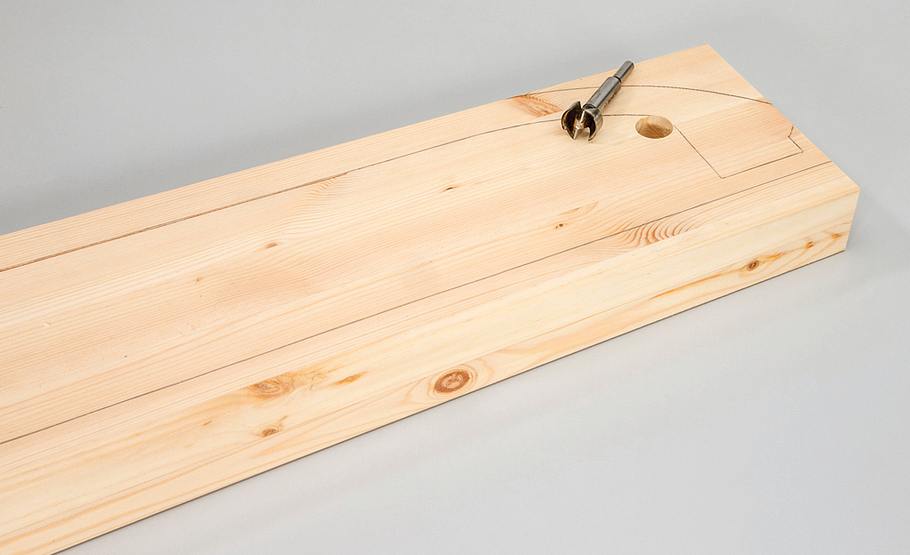

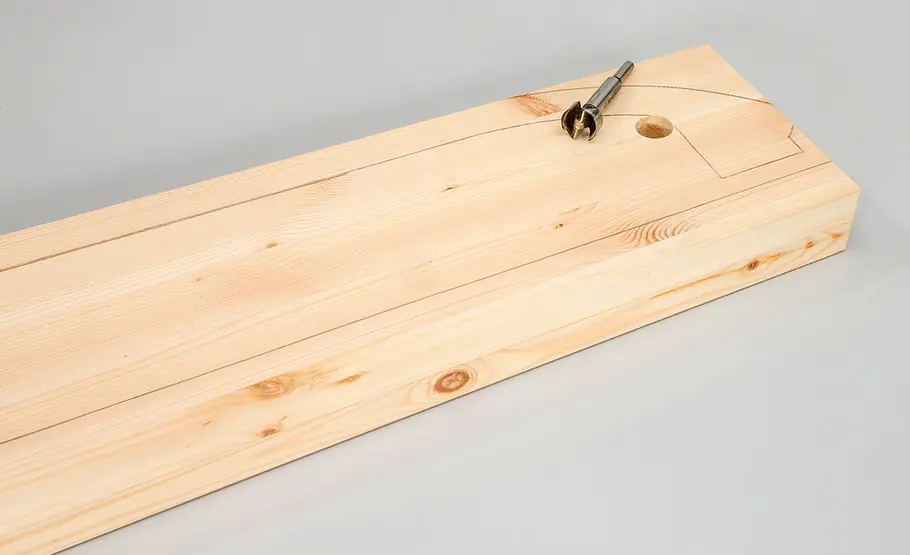

Nun bohren Sie die Zapfensenkung für die Achsaufnahme wie dargestellt. Erst mit dem Forstnerbohrer anbohren, dann für die Achse durchbohren.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

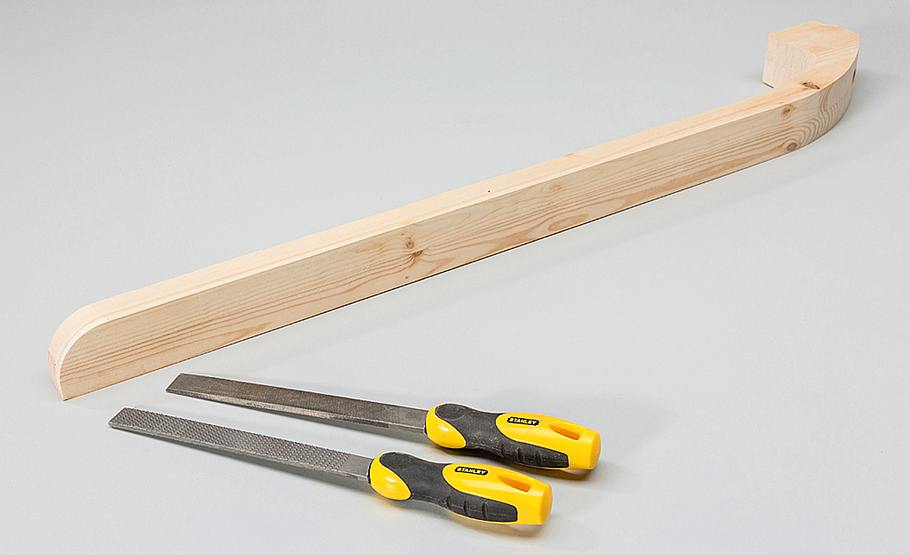

Die Enden der Fahrwerks-Bauteile runden Sie z. B. mit einer Raspel und einer Feile. Zuletzt schleifen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

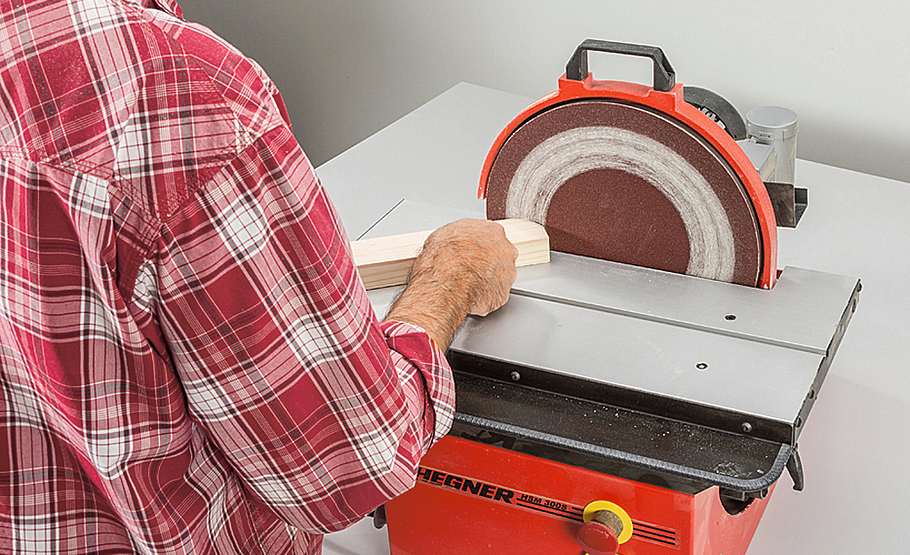

Praxistipp: Das exakte Schleifen von Außenradien, definierten Schrägen oder kleineren Bauteilen ist eine anstrengende Sache. Mit der Scheibenschleifmaschine HSM 200S oder der HSM 300S von Hegner gelingt dies problemlos und bei Winkelschliffen sehr genau. Der Vorteil dieser Maschinen ist die immer waagerechte Arbeitsfläche, da der Schleifteller geneigt wird. Weitere Infos finden
Sie unter www.hegner-gmbh.de

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

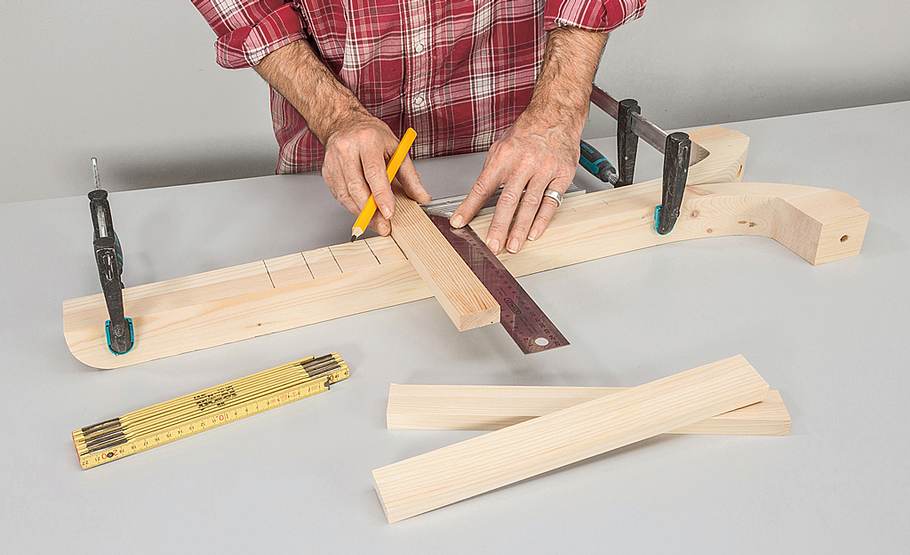

Zeichnen Sie nun auf die gegeneinander gespannten Holme die Lage der Latten und Zwischenräume.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

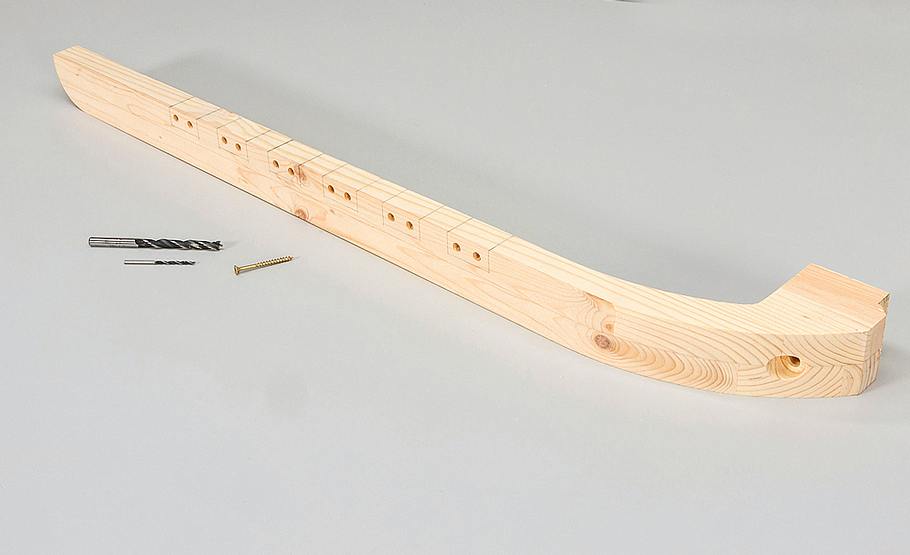

Markieren Sie im Lattenbereich jeweils außen auf den Holmen die Befestigungspunkte. Dort jeweils Zapfensenkungen bohren!

Die Bohrungen werden später mit 8-mm-Dübelstopfen verschlossen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

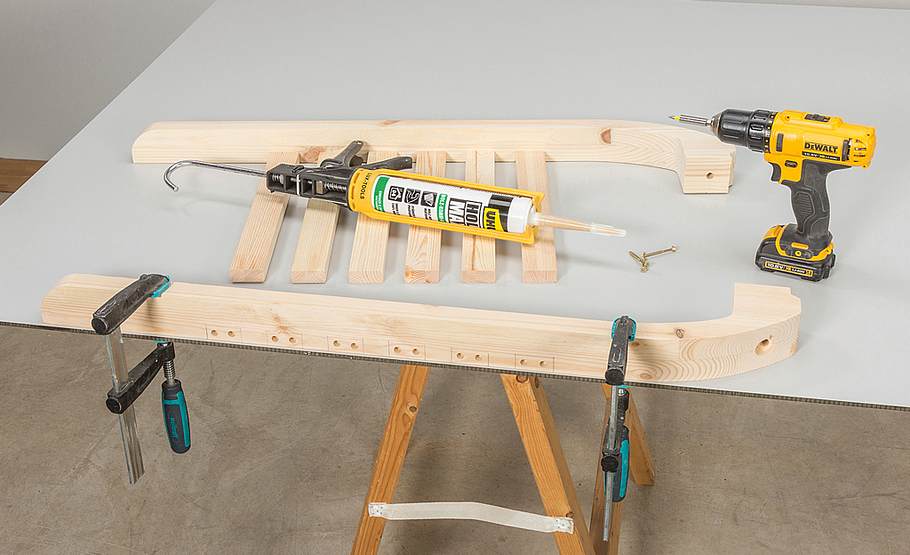

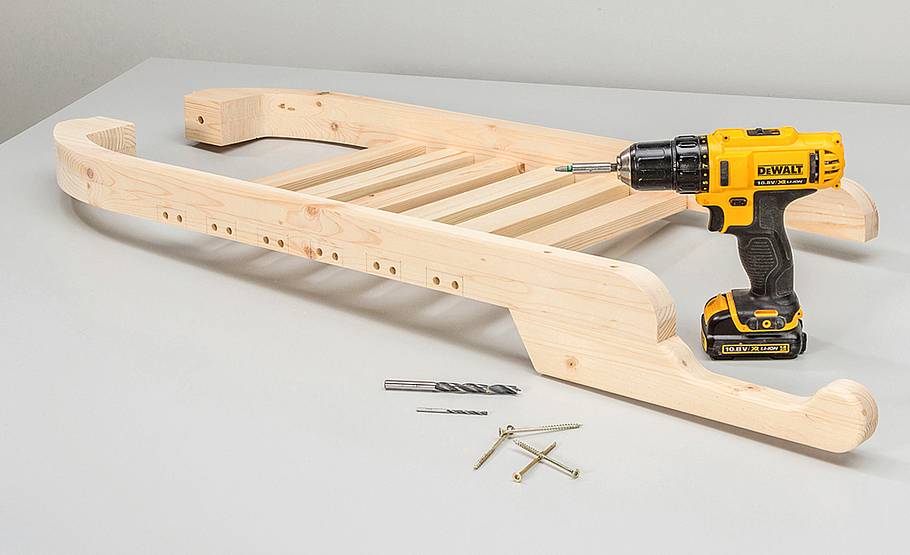

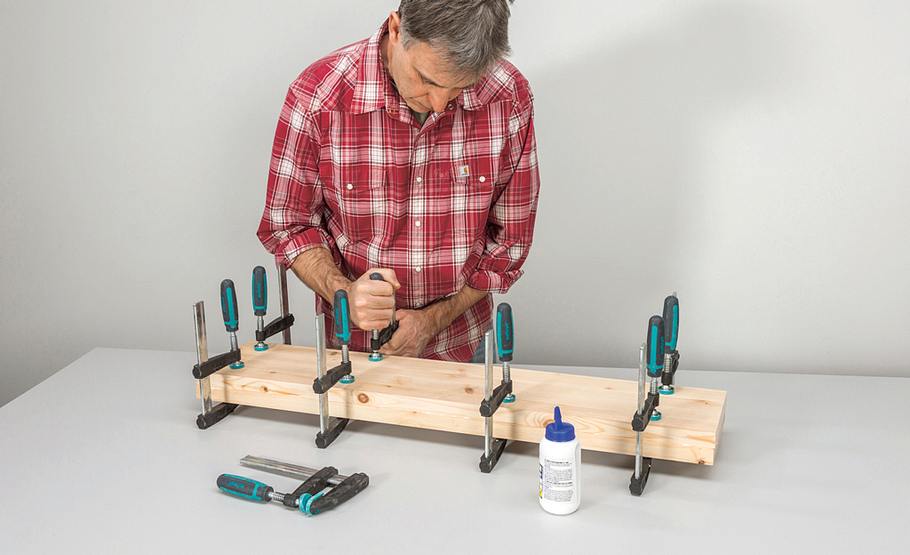

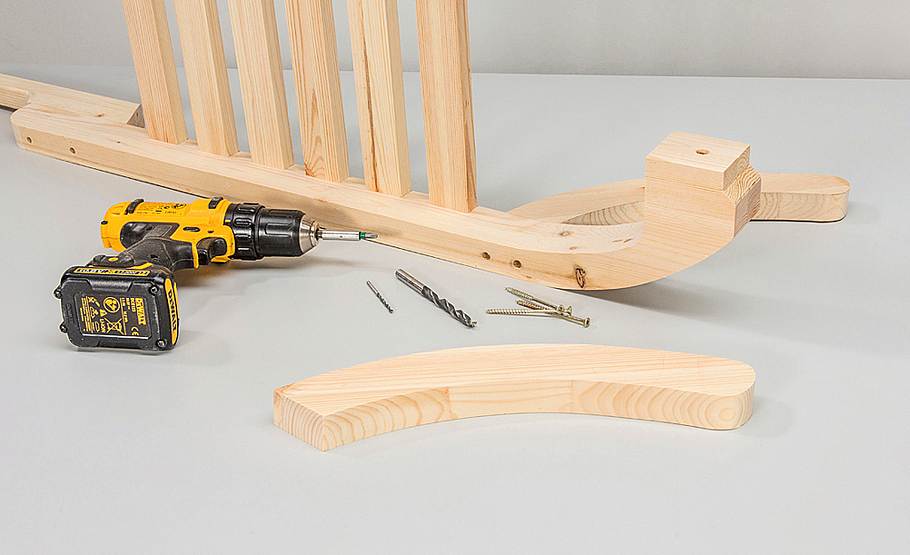

Verschrauben und verkleben Sie die Latten zunächst komplett mit einem, anschließend mit dem zweiten Holm.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

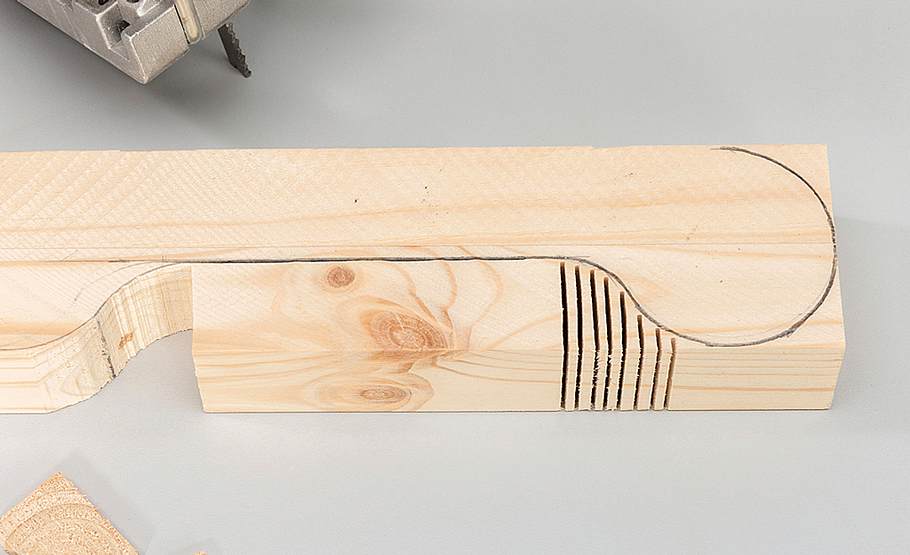

Danach stellen Sie die Griffe her. Auch diese sind – wie das Gestell – aus 27-mm-Leimholz aufgedoppelt.

Die Kontur aufzeichnen, die runden Enden mit der Stichsäge lamellenförmig ein- und ausschneiden.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

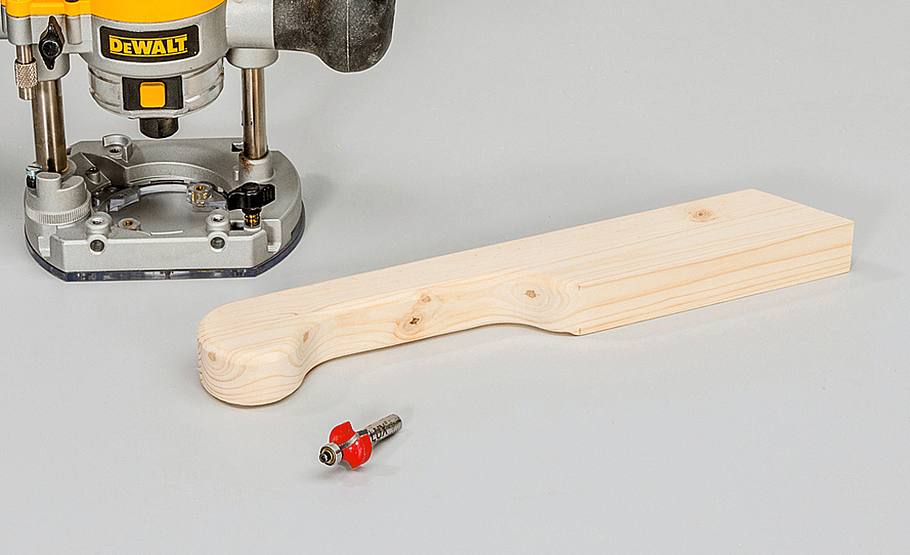

Dann den Griffbereich mit dem Abrundfräser runden.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Die Griffe werden von unten mit dem Holm verschraubt und zusätzlich verklebt. Auch hier werden später Holzstopfen gesetzt!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Die Schubkarre erhält eine gerundete Ablage, die über dem Rad liegt. Die beiden seitlichen Hörner zeichnen Sie auf und schneiden sie aus.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Die Basis wird gleichmäßig abgeschrägt, damit die Hörner symmetrisch schräg nach außen stehen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

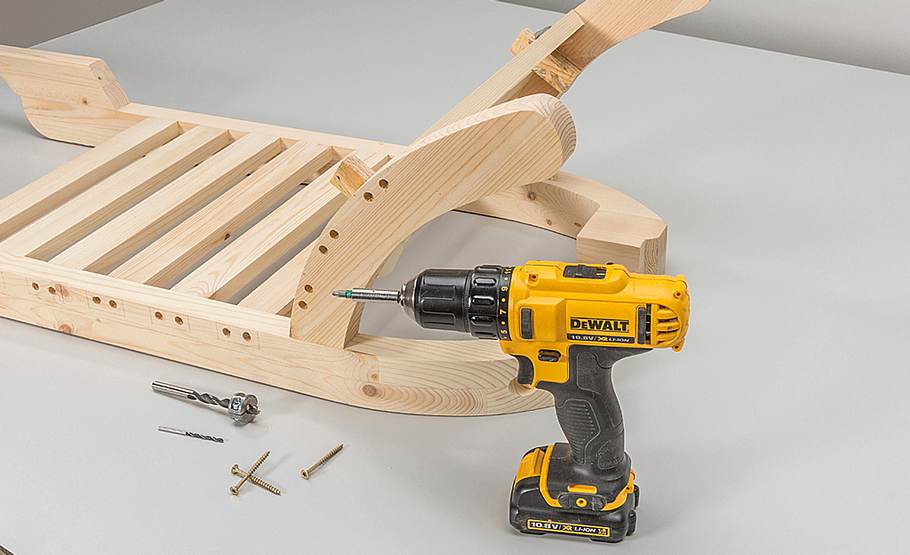

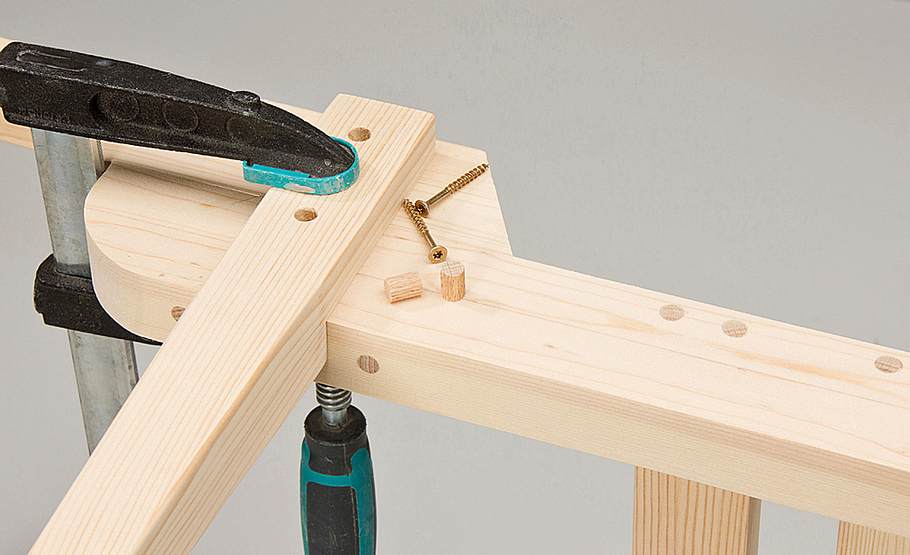

Zeichnen Sie die Montageposition an den Holmen an. Wie gehabt bohren, verkleben und verschrauben.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

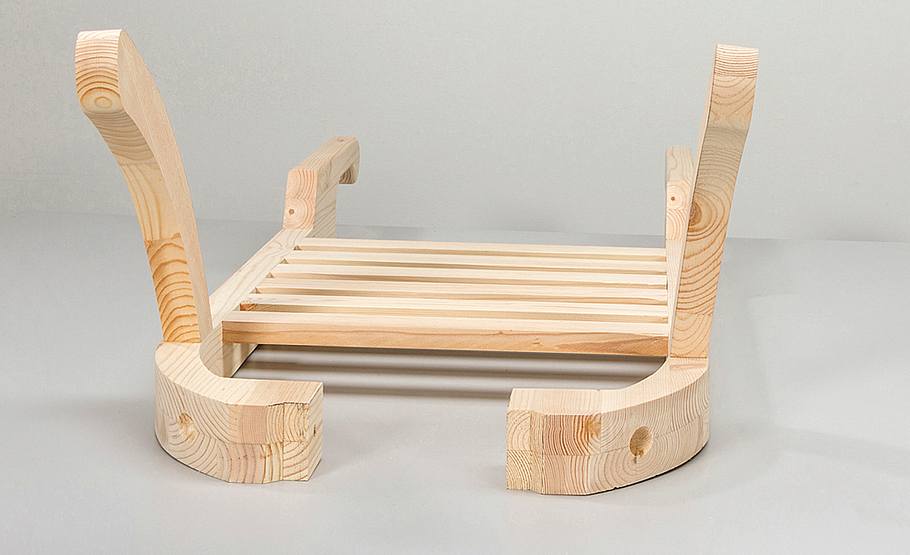

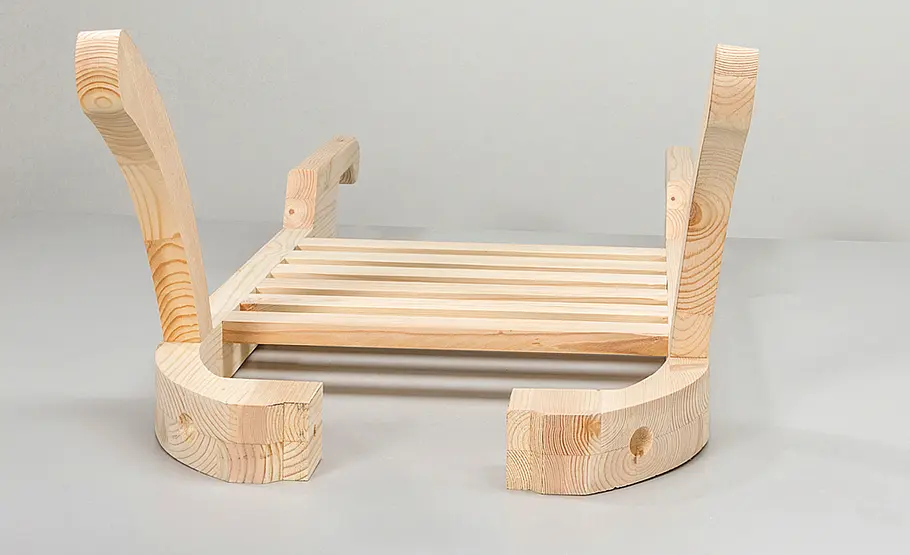

So sollte nun auch Ihr Gestell aussehen. Weiter geht es jetzt mit den Querlatten.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

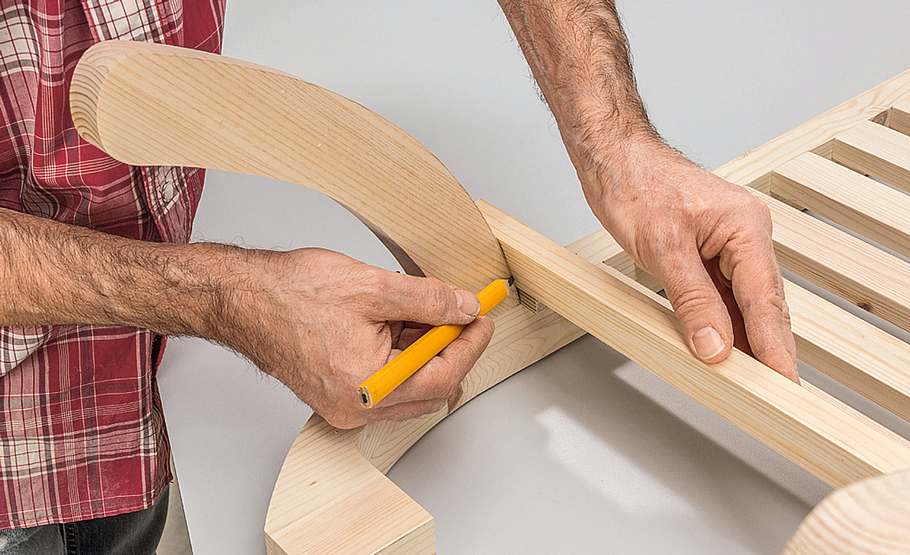

Legen Sie die überlangen Latten auf und zeichnen sie an. Berücksichtigen Sie beim Zuschnitt die Schrägen!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Die Latten besser etwas zu lang zuschneiden und nacharbeiten! Dann nacheinander anbringen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Bei der oberen Latte müssen Sie die Rundung dem Radius der Horn-Enden anpassen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

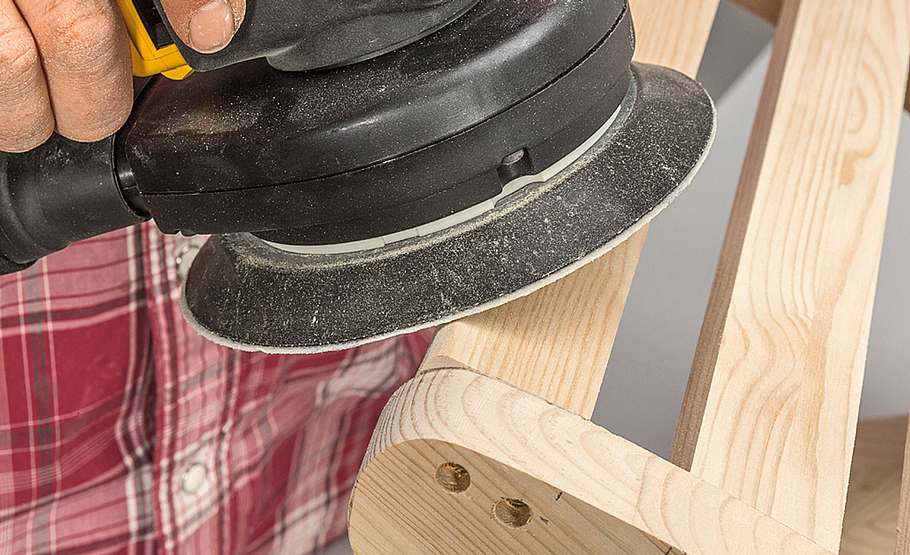

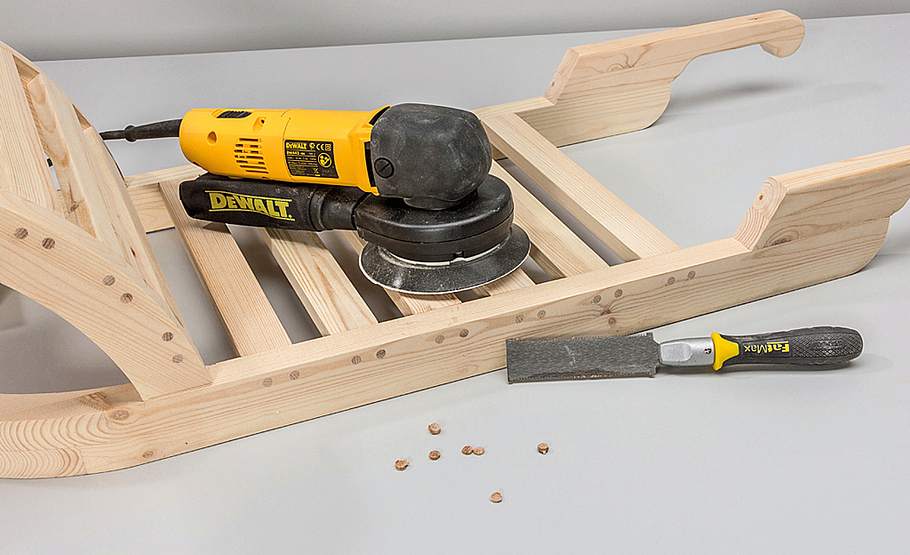

Alle Schrauben werden mit Rundstab-Abschnitten verdeckt. Die Hölzer einkleben, bündig abschneiden und beischleifen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

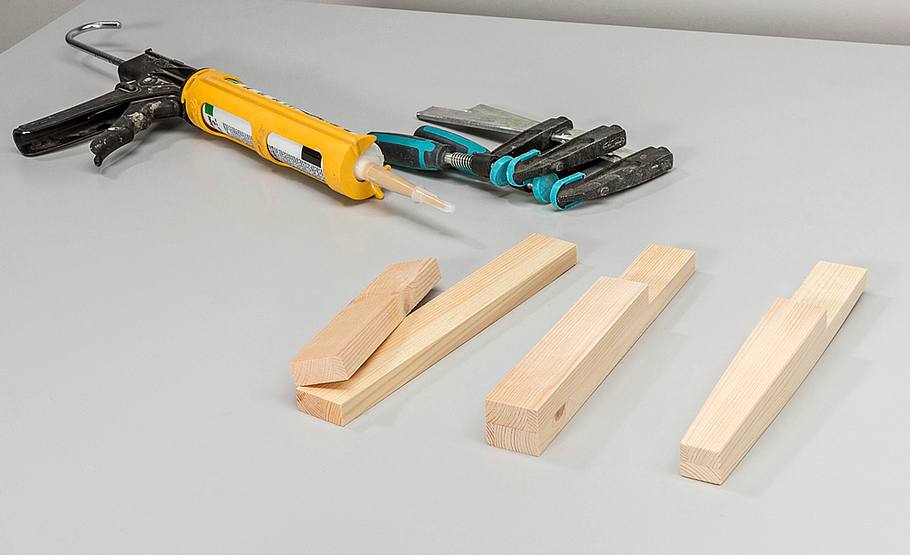

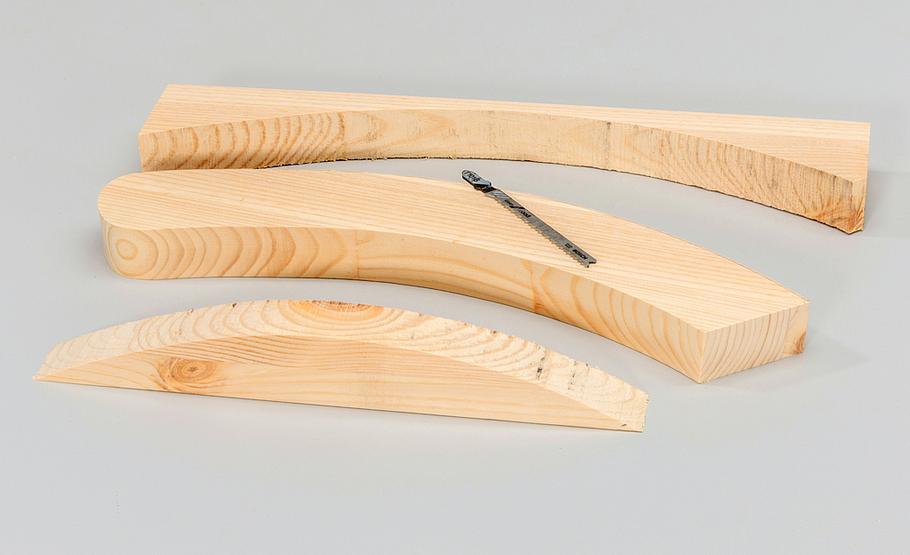

Am Übergang vom Holm zum Griff sitzen zwei Füße aus aufgedoppelten 18-mm-Hölzern, die zur Basis hin konisch abgeschrägt werden.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Auch die Füße stufenbohren, verkleben und verschrauben und zuletzt die Schraubenköpfe abdecken.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

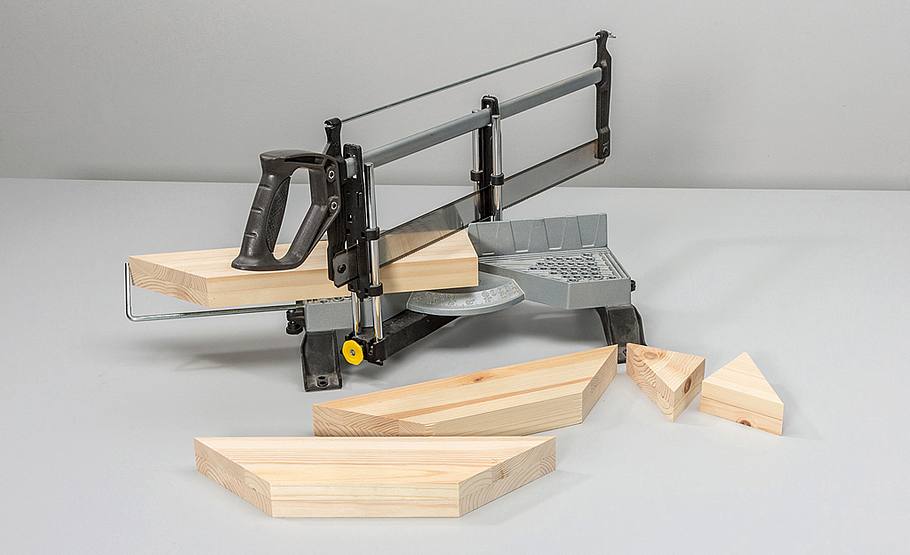

Das Rad besteht aus einem Rahmen, der aus vier aufgedoppelten 18-mm-Brettern zusammengesetzt wird. Schneiden Sie vier gleiche Teile auf Gehrung zu ...

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

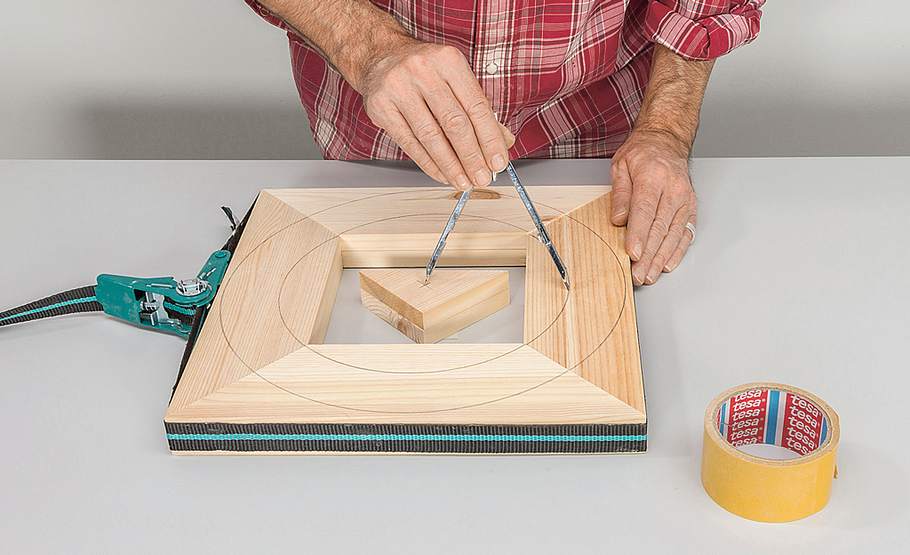

... und verspannen sie leimlos. Jetzt mit  einem Mittelpunkt-Stück die Raddurchmesser aufreißen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

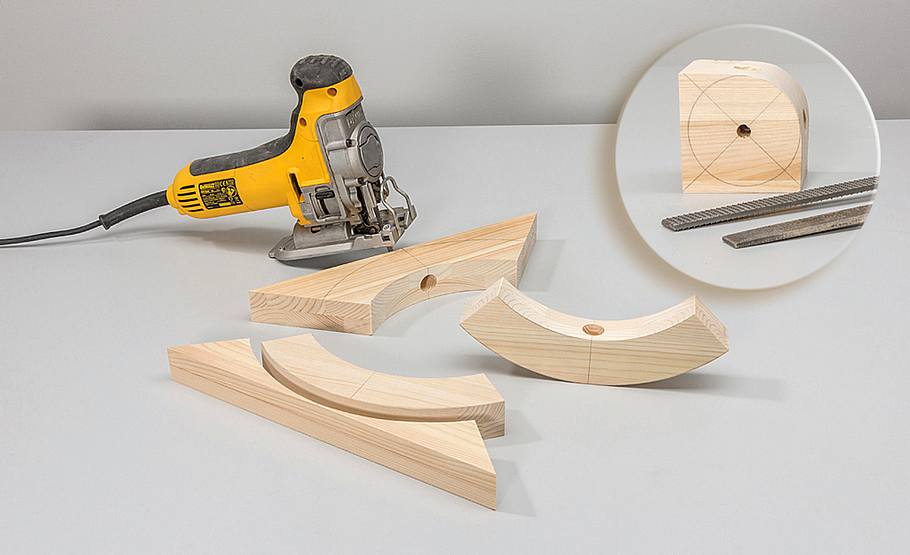

Schneiden Sie zunächst nur den Innenradius zu, damit Sie senkrecht die Löcher für die Speichen bohren können.

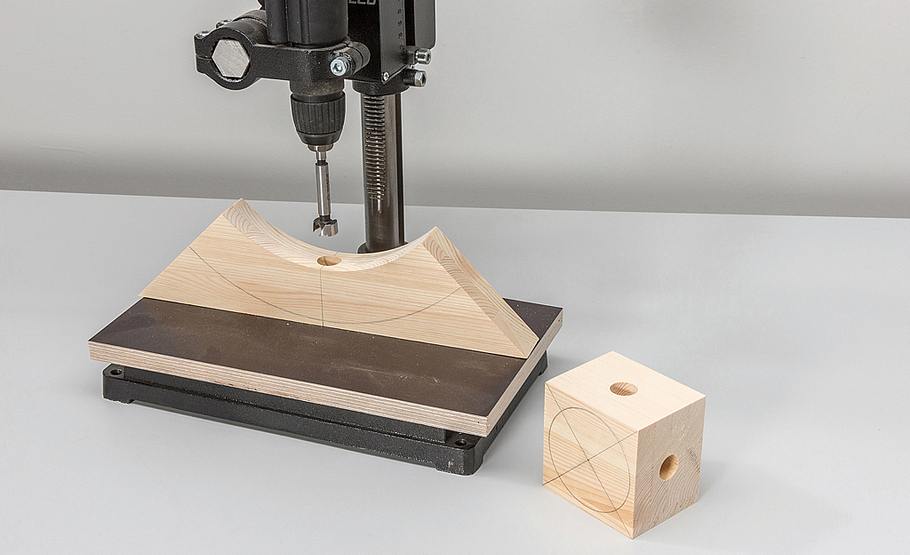

Nabe herstellen: Auch die Speichenlöcher in die Nabe aus vierfach aufgedoppelter 18-mm-Platte bohren!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Anschließend sägen Sie den Außenradius der Felge zu. Die Nabe für die Achse mittig durchbohren und den Nabenklotz runden.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

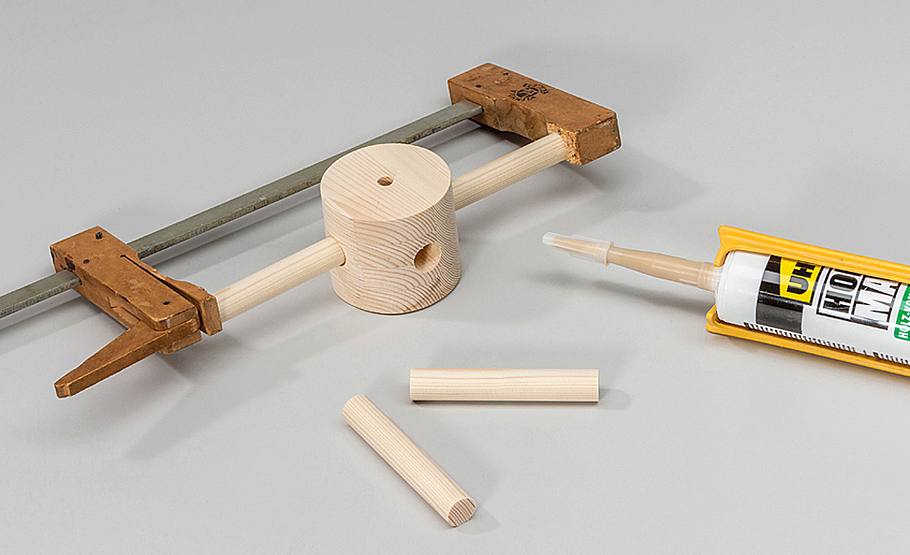

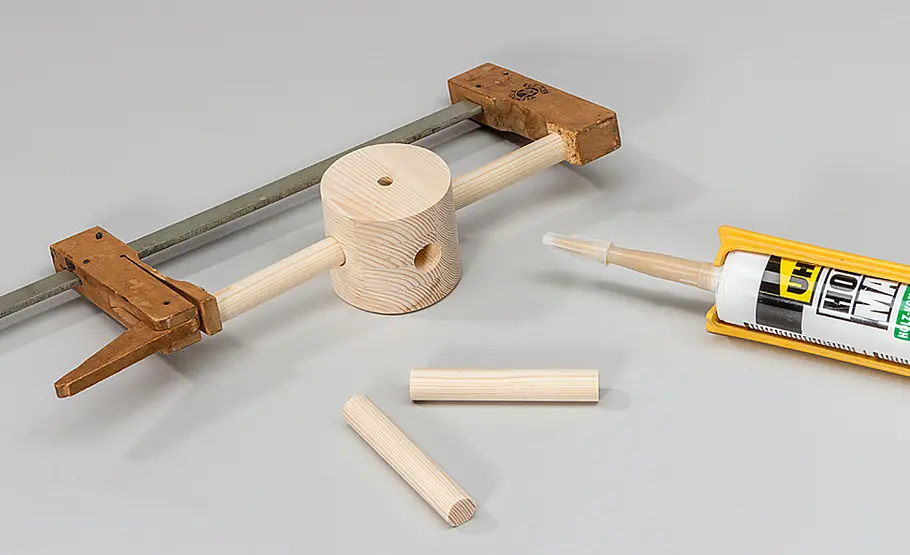

Längen Sie nun die vier Speichen aus Rundholz ab und kleben sie in die Nabe ein. Alternativ können Sie die Speichen drechseln!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

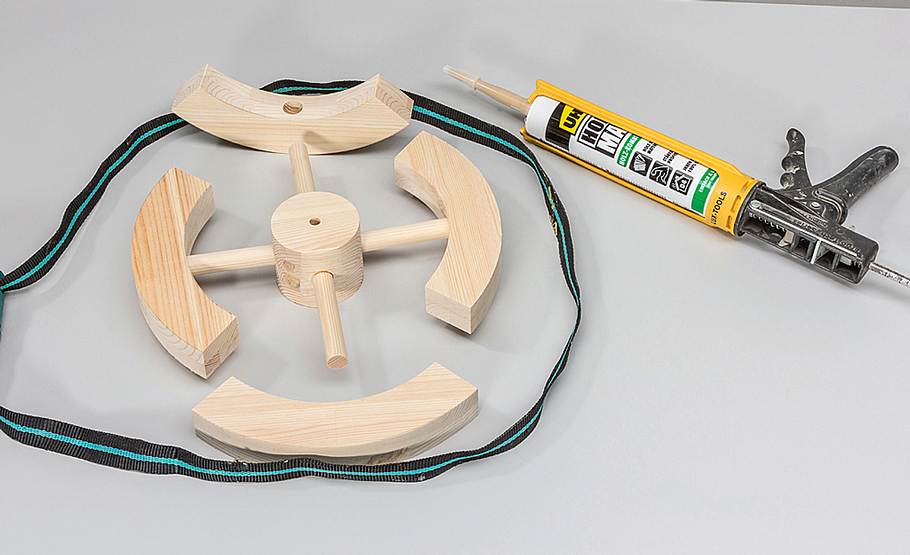

Nun den Klebstoff auch an die Speichenlöcher sowie an die Stoßkanten der Felgenteile geben, die Bauteile zusammenfügen und mit einem Spanngurt verpressen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

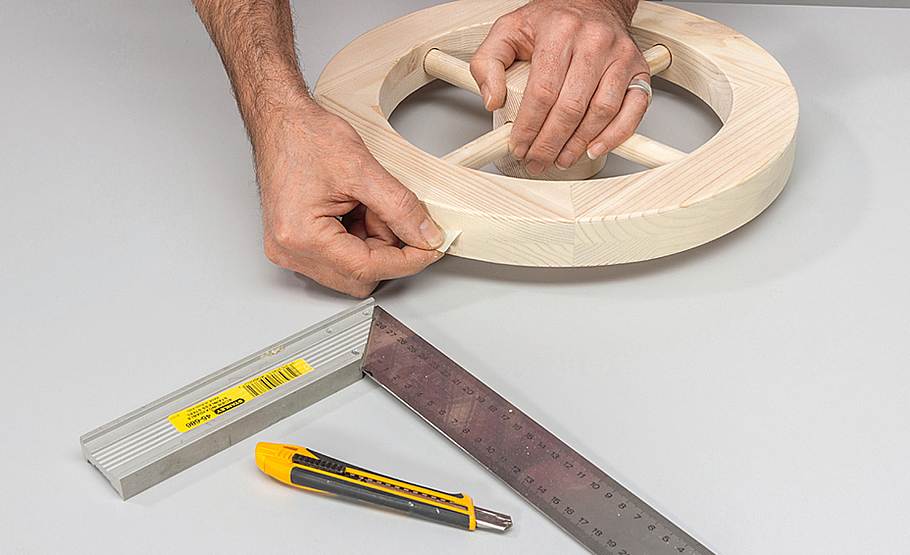

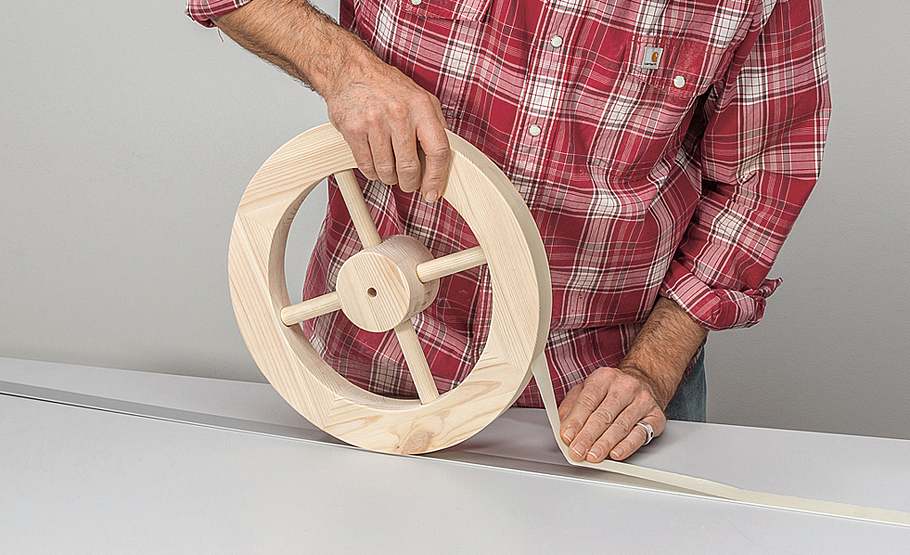

Nach dem Trocknen kleben Sie ein glattes Klebeband einmal um die Felge. Achtung: Verwendetes Tape darf unter Zug nicht in der Länge nachgeben!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Denn damit ermitteln Sie den genauen Umfang. Das Klebeband abnehmen und auf ein Alu-Flachprofil kleben.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

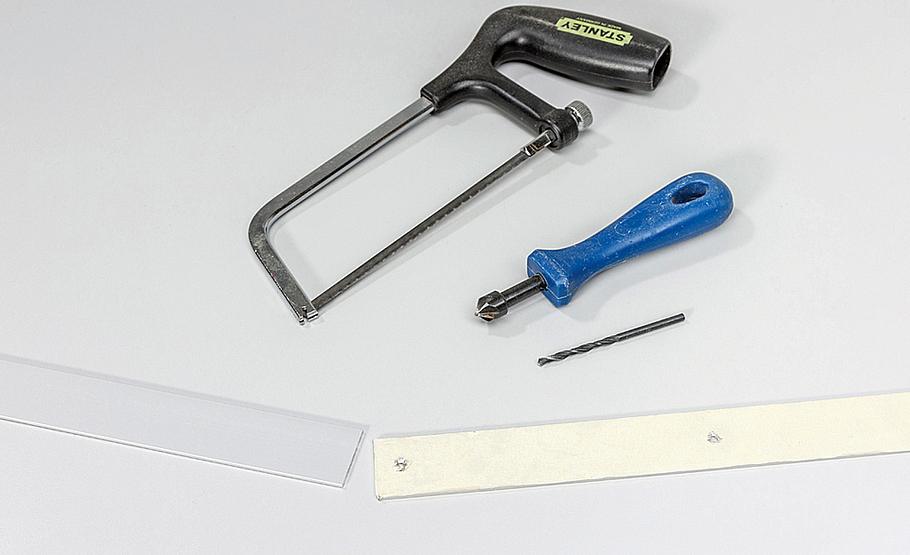

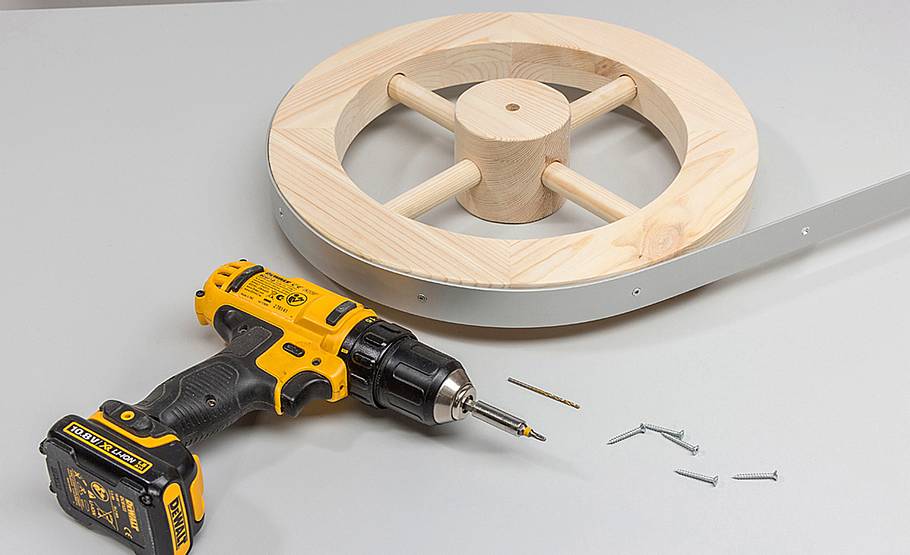

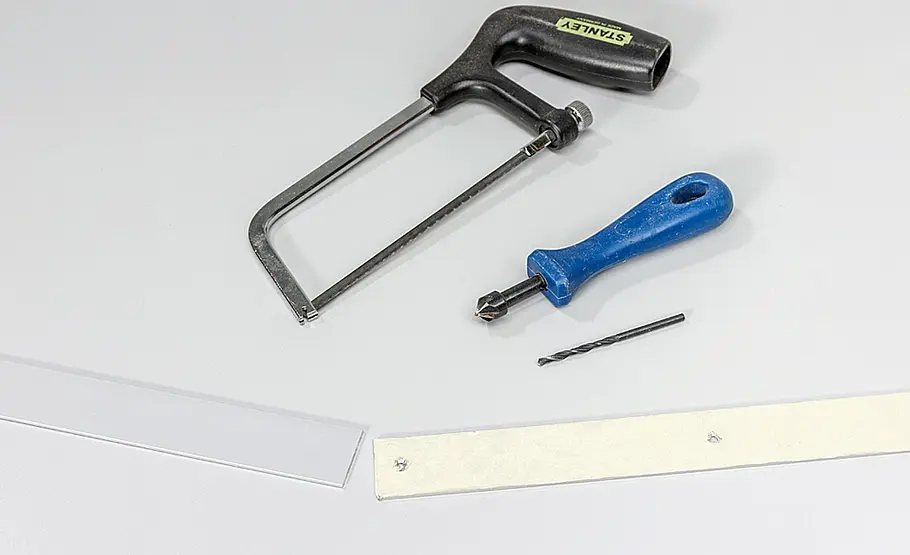

Kürzen Sie das Flachprofil auf das Umfangmaß. Bohren und senken Sie Löcher zum Verschrauben – ...

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

... am Anfang und am Ende des Profils sowie im gleichmäßigen Abstand dazwischen. Dann schrauben Sie den Felgenring auf die Holzfelge. Vorbohren!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

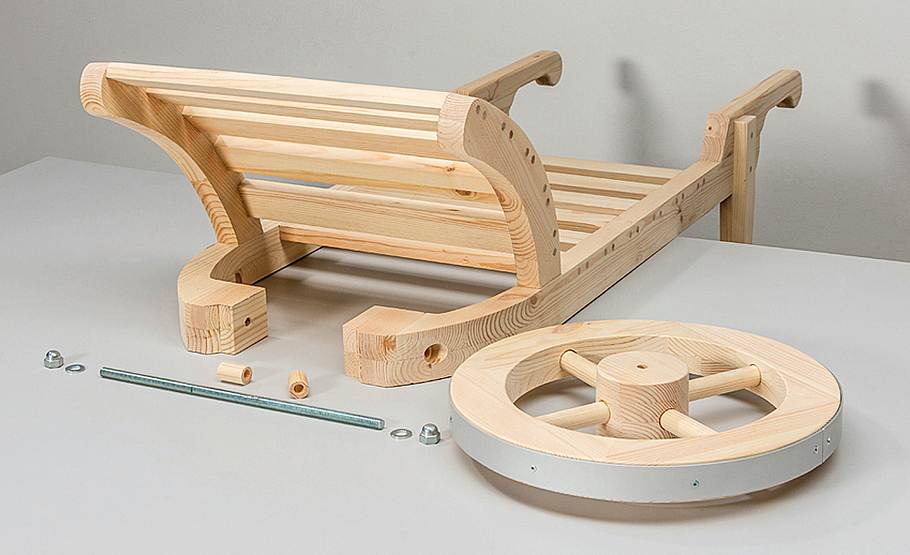

Das Rad wird mit Unterlegscheiben, Hutmuttern und einer M10-Gewindestange (alles möglichst Edelstahl) sowie zwei Hülsen aus längs durchbohrten Rundstab-Abschnitten am Gestell verschraubt.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

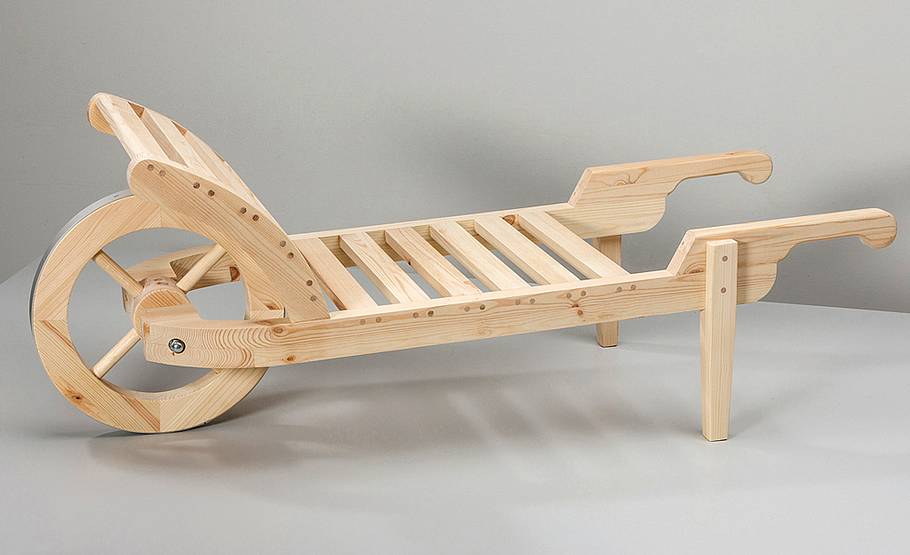

So sollte die Pflanzen-Karre nun aussehen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

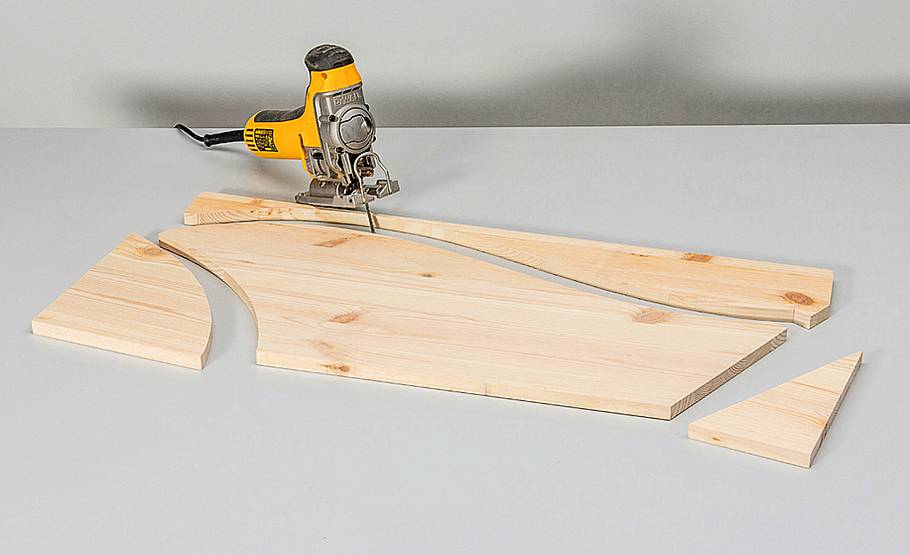

Weiter geht es mit dem Aufsatz der Pflanzkarre aus Holz: Seitenwände aufreißen und ausschneiden. Tipp: Eine Seite als Schablone für die zweite nutzen!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

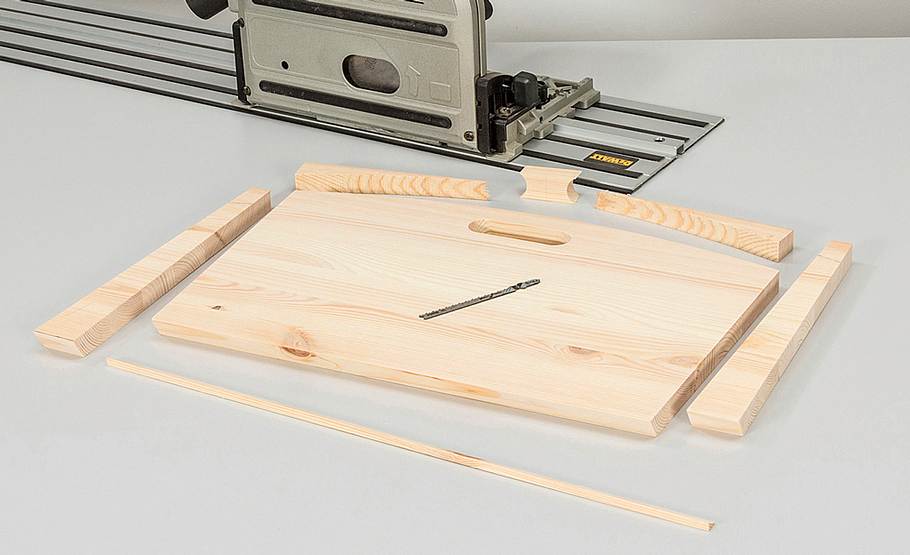

Anschließend die Rückwand inklusive dem Griff-Langloch aufreißen. Das Langloch mit einem Forstnerbohrer durchbohren, ...

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

... Zwischenstück und oberen Bogen mit der Stichsäge aussägen. Basis und Seiten mit der Handkreissäge schräg zuschneiden!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

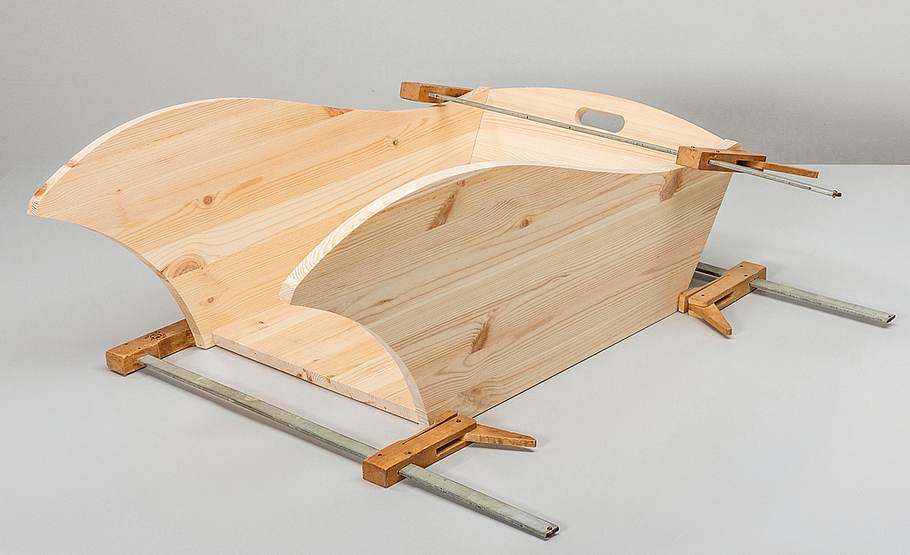

Fügen Sie die Bauteile inklusive Boden leimlos zusammen und verpressen Sie sie mit Leimzwingen.

Wichtig: Noch nicht verleimen! Die verspannte Konstruktion dient der Herstellung der vorderen, gerundeten Platte.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

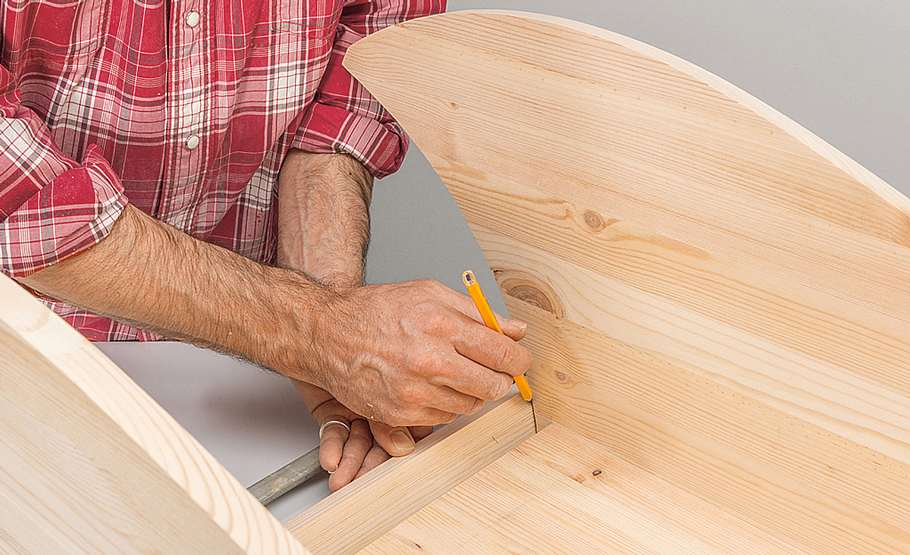

Sieben überlange (etwa 420 mm lange) Holzstreifen mit Winkelschnitt auf 40 mm Breite zuschneiden und deren Länge vorne am Wagen anzeichnen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

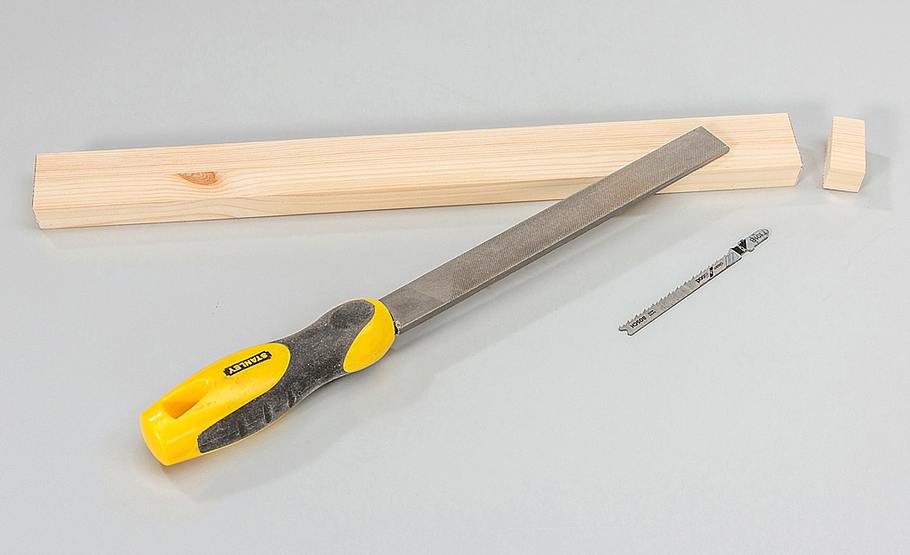

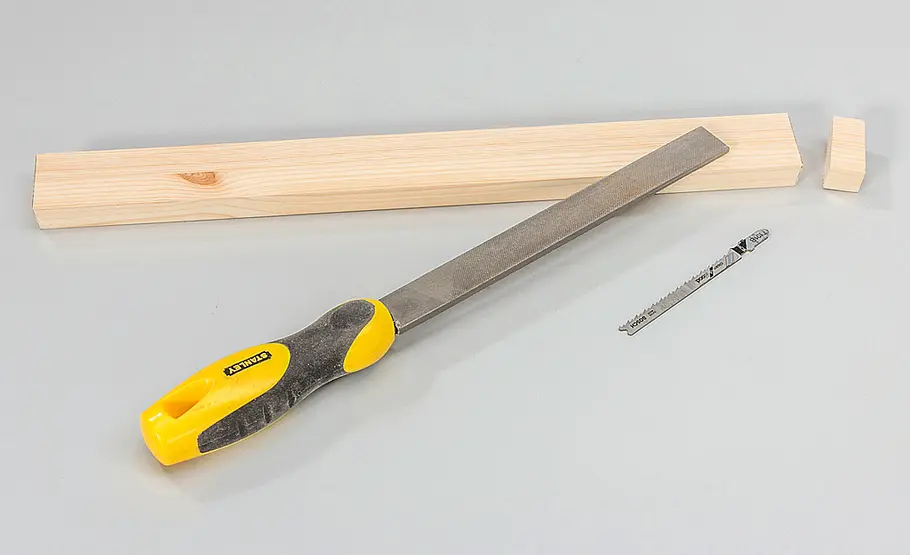

Schneiden Sie sie mit minimaler Zugabe ab und legen Sie die Schrägen mit der Feile an.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

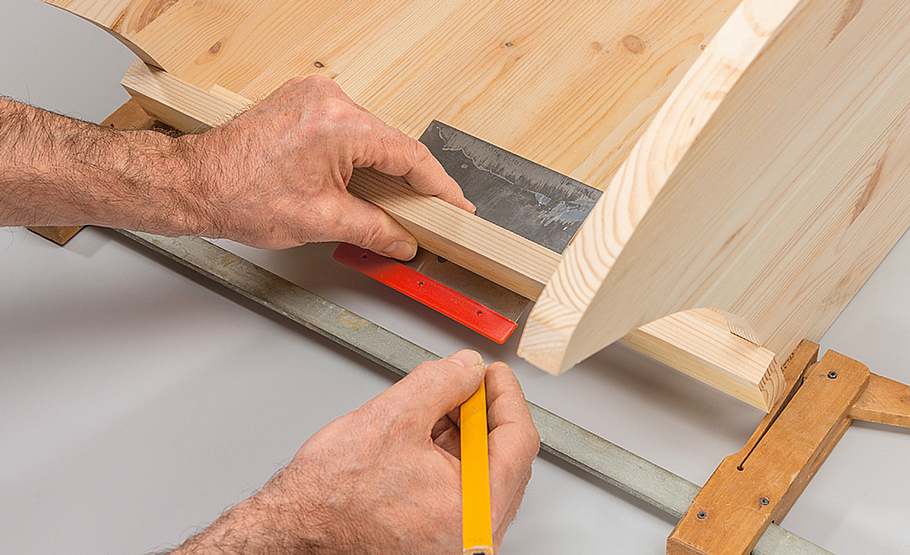

Passen Sie so Stück für Stück die Leisten ein. Tipp: Die folgenden Leisten mit einem Japanspachtel auf der jeweils darunterliegenden ausrichten und anzeichnen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

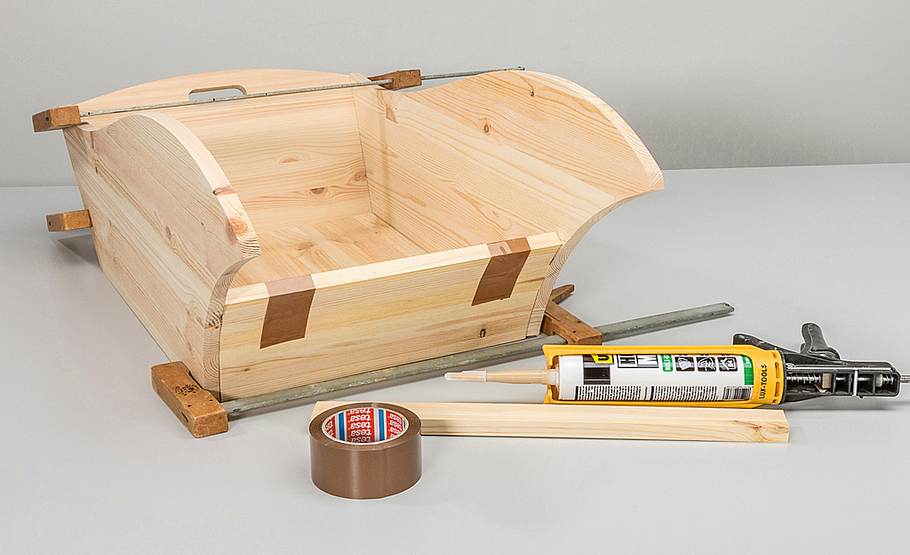

Nach dem Einpassen lassen sich die Leisten miteinander verkleben. Mit Paketband verpressen.

Praxistipp: Zuletzt die obere Griffplatte zuschneiden und anpassen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

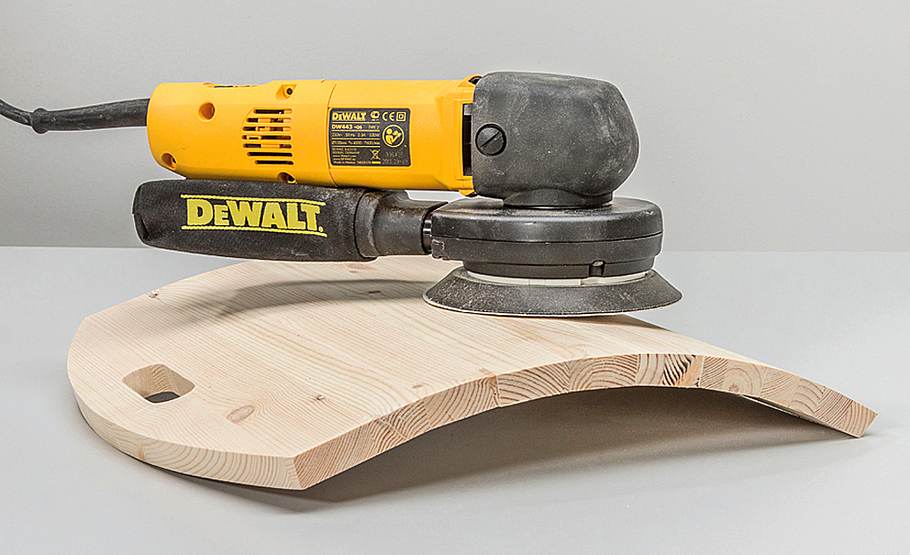

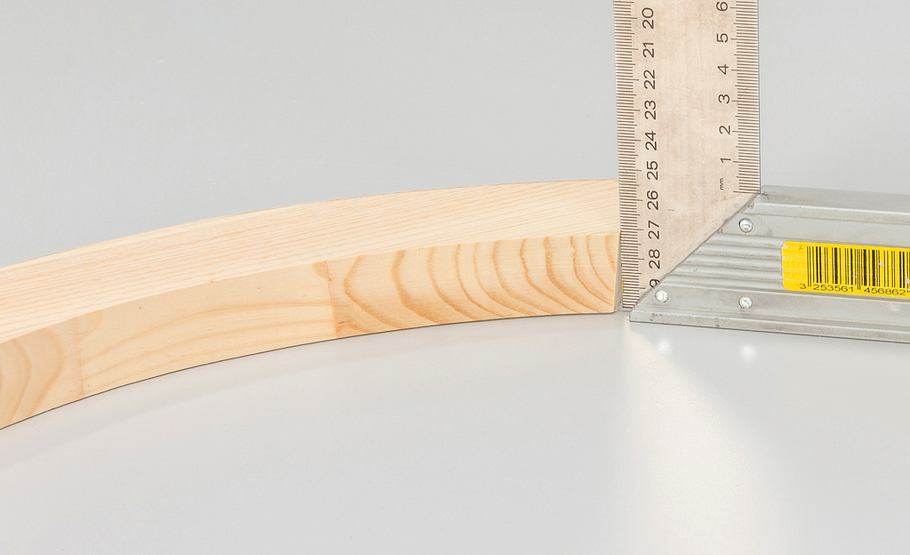

Hat der Klebstoff abgebunden, schleifen Sie die konvexe Seite mit dem Exzenterschleifer und die konkave Seite von Hand.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

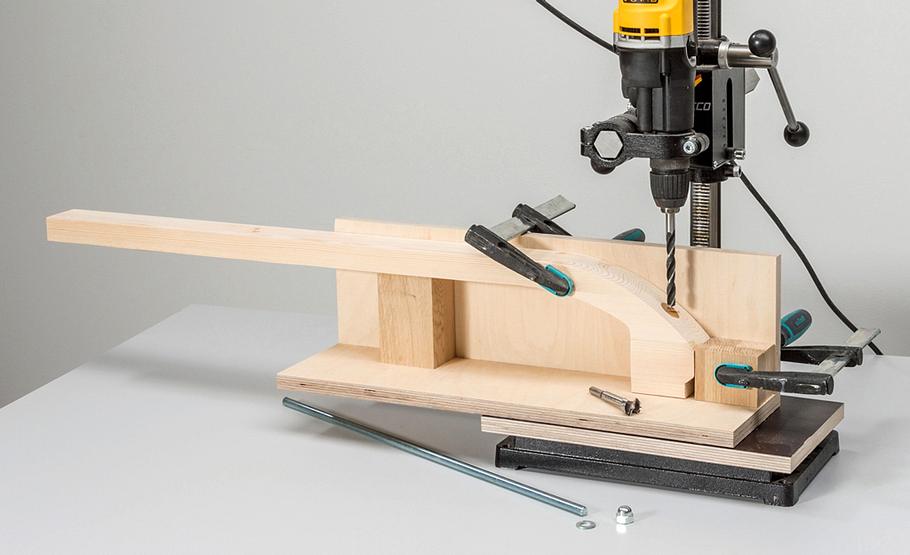

Wie zuvor die Löcher bohren; auch in die gekrümmte Wand im Schrauben-Kerndurchmesser vorbohren!

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

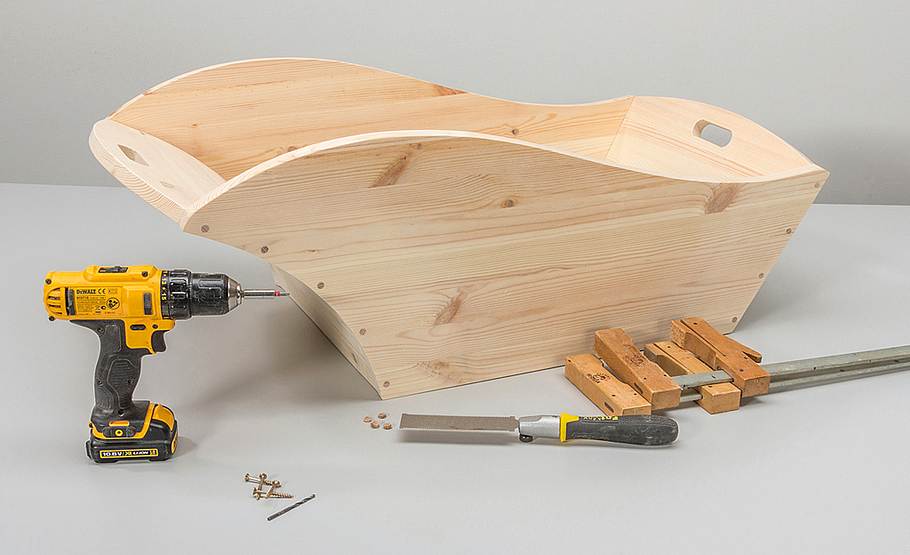

Klebstoff angeben, Schrauben eindrehen und mit eingeklebten Holzstopfen verschließen.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

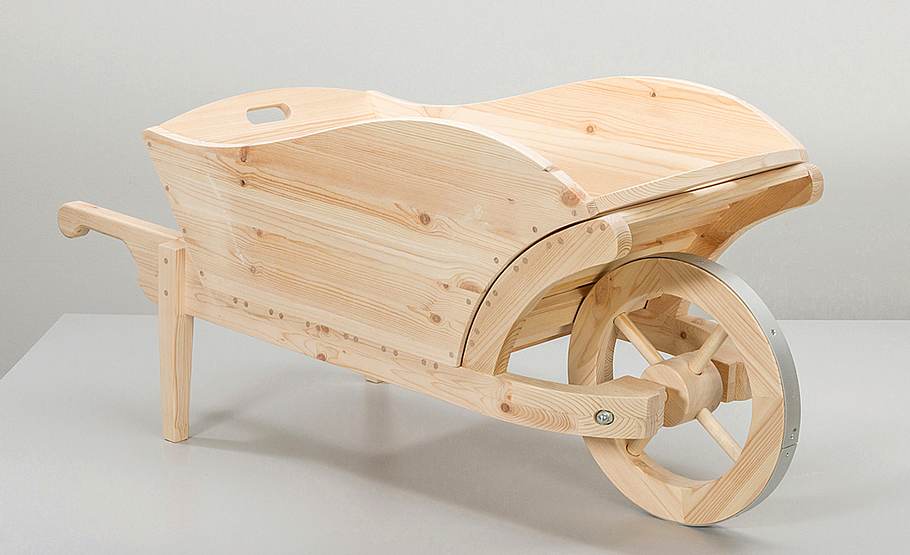

Fast komplett: Die Holz-Schubkarre wartet nur noch auf den Anstrich und auf die Bepflanzung.

Foto: sidm / KEH

Bauplan: Schubkarre zum Bepflanzen

Alle Bauteile sollten gründlich rundum gestrichen werden. Wir haben das Holz dreimal mit Öl-Dauerschutz-Lasur eingelassen.

Praxistipp: Auf biozidhaltige Holzschutzlasuren sollten Sie verzichten, um die gepflanzten Blumen nicht zu schwächen. Alternativ können Sie die Schubkarren-Mulde mit Teichfolie ausschlagen!

Große Pflanzkübel erlauben es, Beet- und Balkonpflanzen liebevoll zu arrangieren. Besonders schmuck wird eine solche Bepflanzung, wenn Aufbau und Wuchshöhe der Pflanzen berücksichtigt werden: Vorn hängende Pflanzen, dahinter mit zunehmender Wuchshöhe die stehenden Exemplare. Das setzt jedoch voraus, dass das Pflanzgefäß erhöht steht, denn Hängepflanzen brauchen einen gewissen Abstand zum Boden, um üppig gedeihen zu können.

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Schrauber

  • Gehrungssäge

  • Handkreissäge mit Führungsschiene

  • Schleifgerät

  • Spanngurte

  • Stichsäge

  • Zwingen

Der Nachteil von großen Pflanzkübeln ist das Gewicht; das große Substratvolumen und die Pflanzen selbst lassen ein Versetzen der Blumenpracht zum Beispiel vor einem Unwetter zum Kraftakt werden. Wäre es nicht gut, wenn der große Pflanzbehälter samt Sockel spielend leicht von A nach B transportiert werden könnte? Bei unserer Holz-Schubkarre ist genau das der Fall! Bepflanzen Sie sie dort, wo Sie möchten, und versetzen Sie sie ganz einfach, wann und wohin immer Sie mögen. Übrigens: Zum Schutz der Pflanzen und Gewässer haben wir auf einen chemischen Holzschutz verzichtet. Wie Sie es machen, bleibt natürlich Ihnen überlassen.

Schubkarre aus Holz bauen

Der Bauplan Holz-Schubarre zählt zu einem der beliebtesten in unserem Bauplan-Shop. Viele Jahre war er ausverkauft. Weil sich so viele Leser bei uns gemeldet haben und nach einer Neuauflage ihres Lieblings-Bauplans gefragt haben, haben wir die Pflanzenkarre noch einmal neu als Bauplan herausgegeben. Viel Spaß beim Nachbau!
