Bodenleuchten

Pflaster mit Beleuchtung verlegen

Aus selbst 1/2013

Der Hauszugang sollte eben so hell beleuchtet sein, dass der Weg zum Haus ausreichend hell ist und sicher beschritten werden kann. Eine klassische Bodenbeleuchtung mit Gartenleuchten ist eine Option, ein zentrales Flutlicht mit Bewegungsmelder eine weitere – aber gerade wegen der Blendwirkung nicht ideal.

(1/27)
Leuchtpflastersteine

Leuchtende Pflastersteine

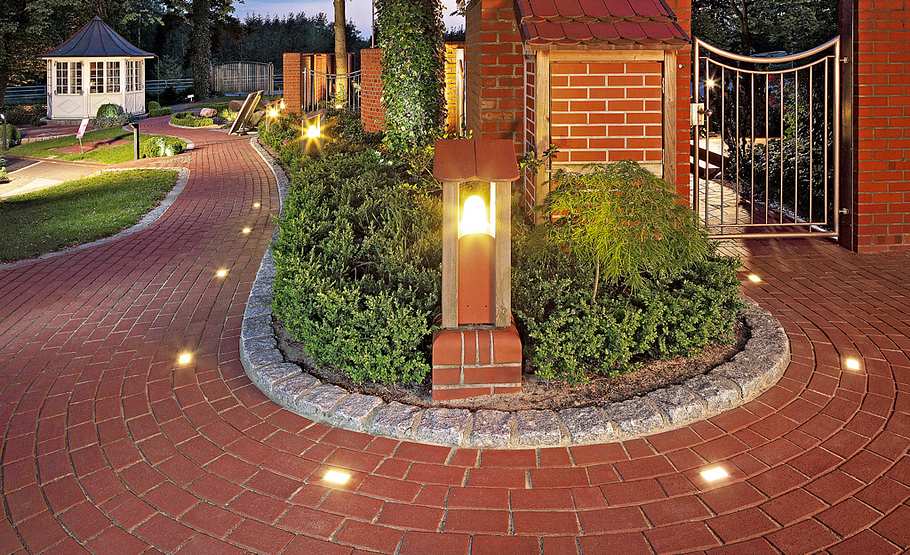

Knips den Boden an! Auf Knopfdruck leuchten die LED-Klinker – standardmäßig in Weiß.

Leuchtpflastersteine

Leuchtende Pflastersteine

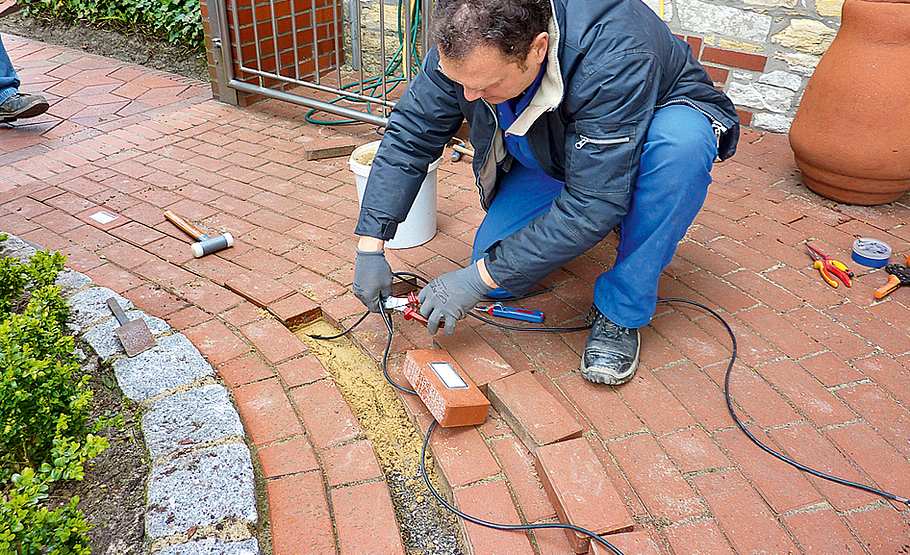

Alte Klinker aufnehmen, das Kabel im Sandbett verlegen und mit dem Lichtelement verbinden.

Leuchtpflastersteine

Leuchtende Pflastersteine

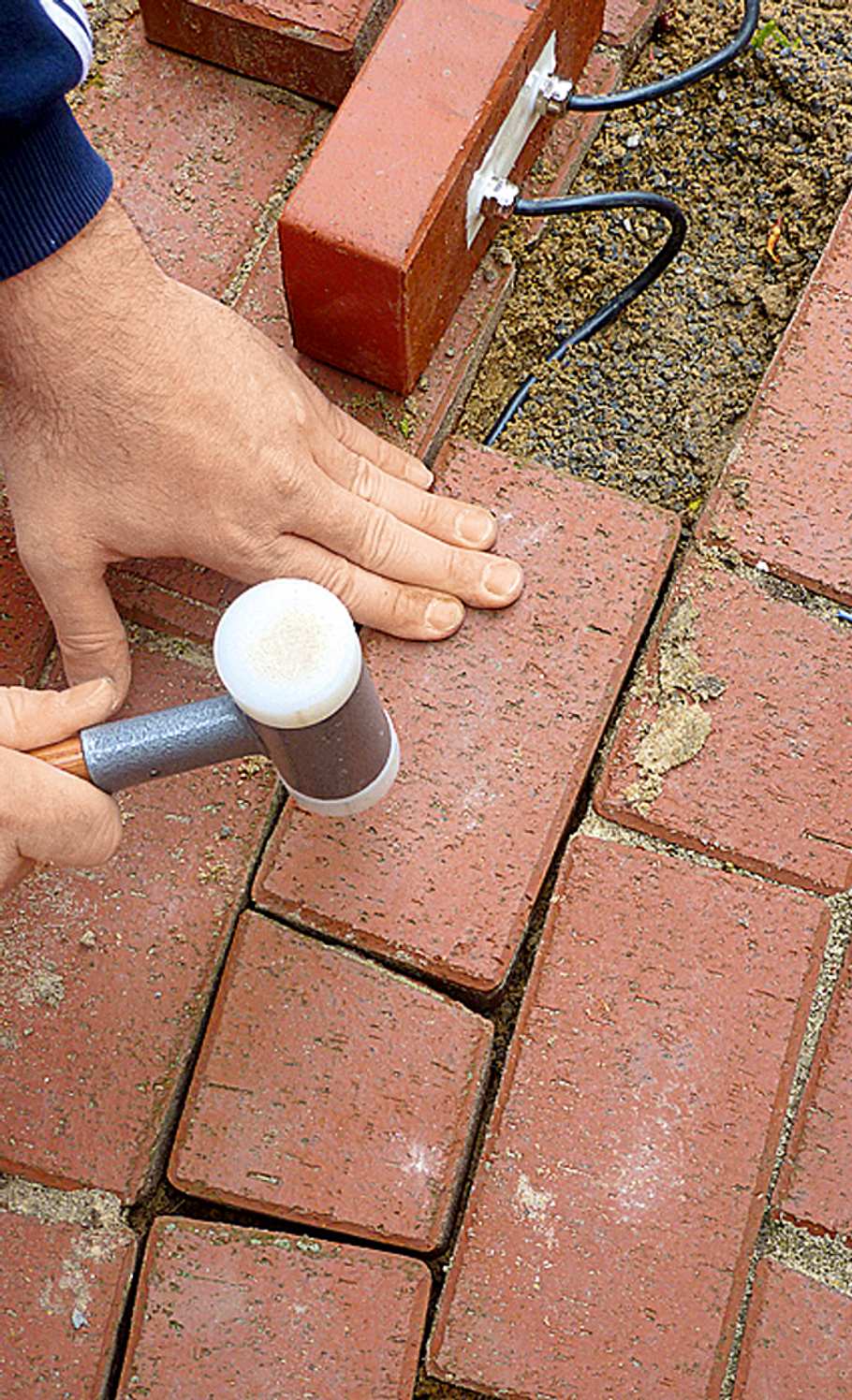

Nun die alten Klinkersteine wieder einsetzen und ...

Leuchtpflastersteine

Leuchtende Pflastersteine

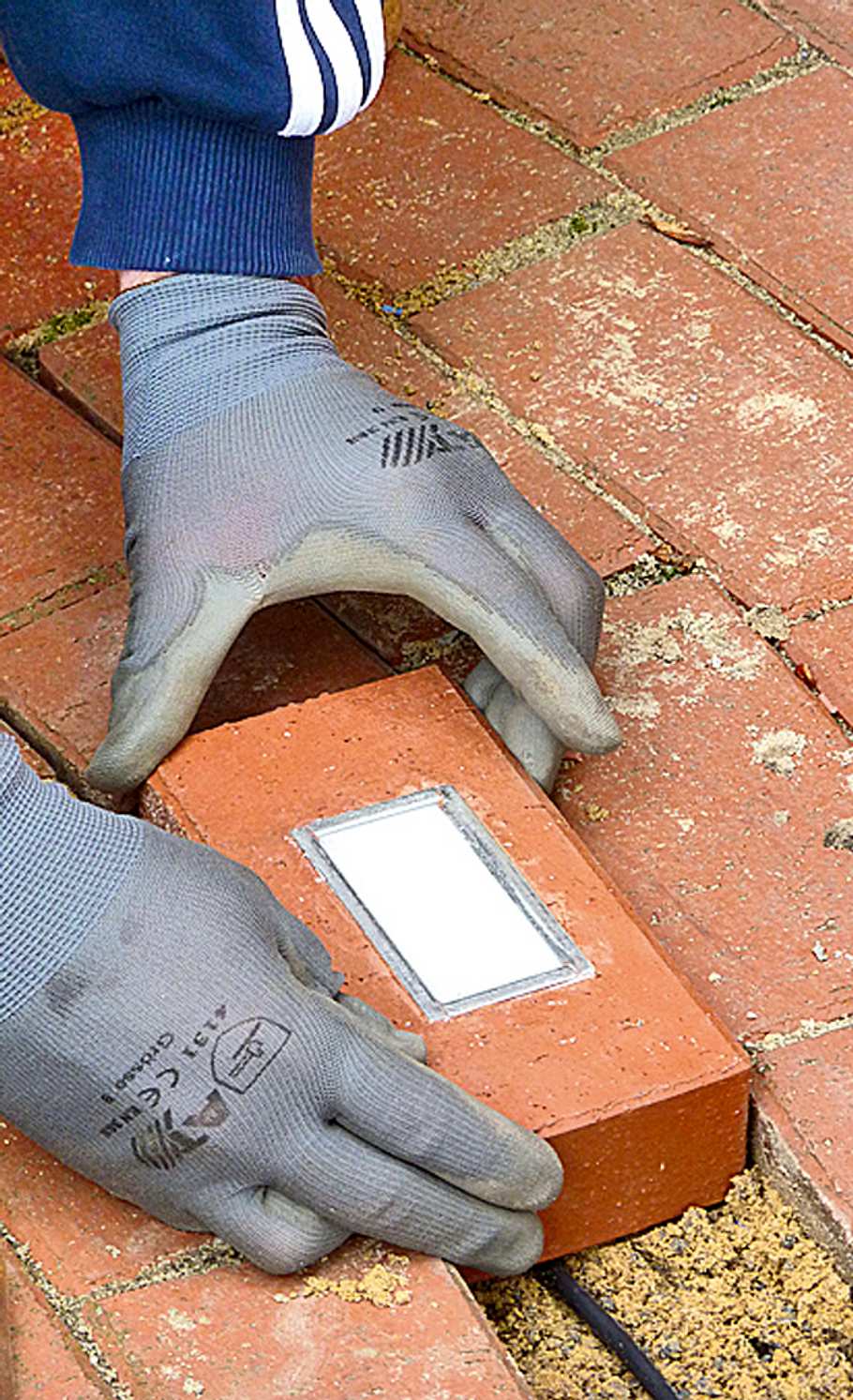

... das neue Element ebenso einfügen. Zum Schluss neuen Fugensand einfegen.

leuchtende Pflastersteine

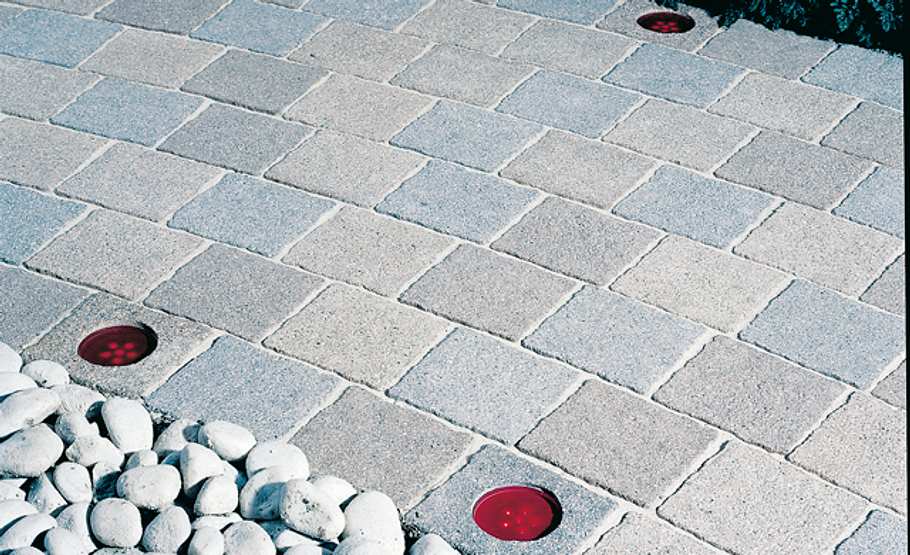

LED-Bodenleuchten: Schritt 1 von 23

Die Betonsteinpflaster mit LED-Einbauleuchten passen genau zu den Betonpflastersteinen der normalen Serie. Sie lassen sich aber auch mit vielen anderen Pflasterarten kombinieren.

Pflastersteine Beleuchtung Verlegung

LED-Bodenleuchten: Schritt 2 von 23

Die Estello-Lichtsteine können auch im nachhinein in eine Pflasterfläche (Höhe 8 cm) eingebaut werden.

Pflastersteine Beleuchtung Verlegung

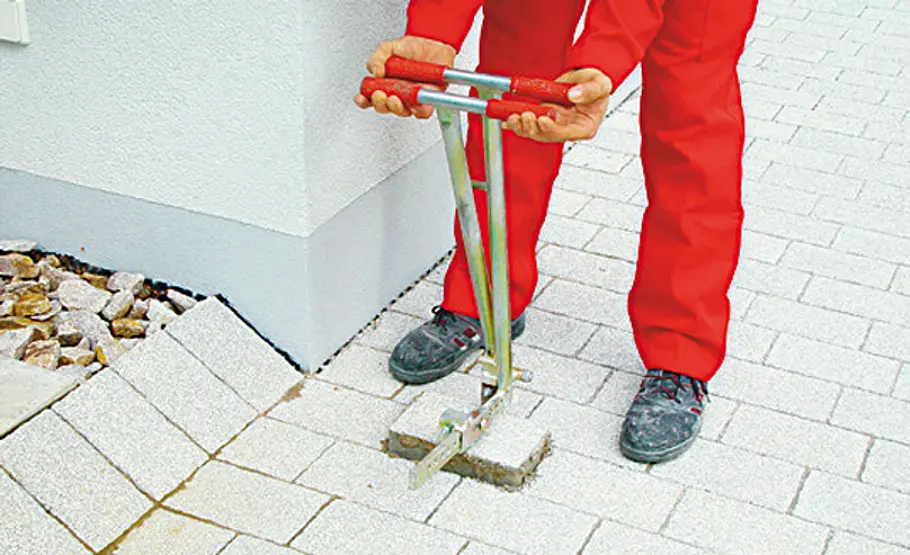

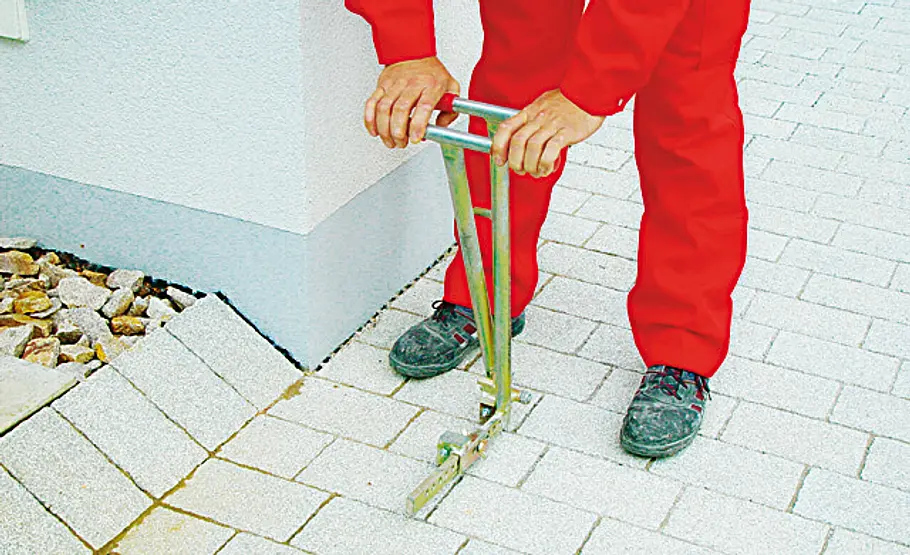

LED-Bodenleuchten: Schritt 3 von 23

Mit einem Steinzieher lassen sich einzelne Steine aus einem bestehenden Betonpflaster herausziehen.

Pflastersteine Beleuchtung Verlegung

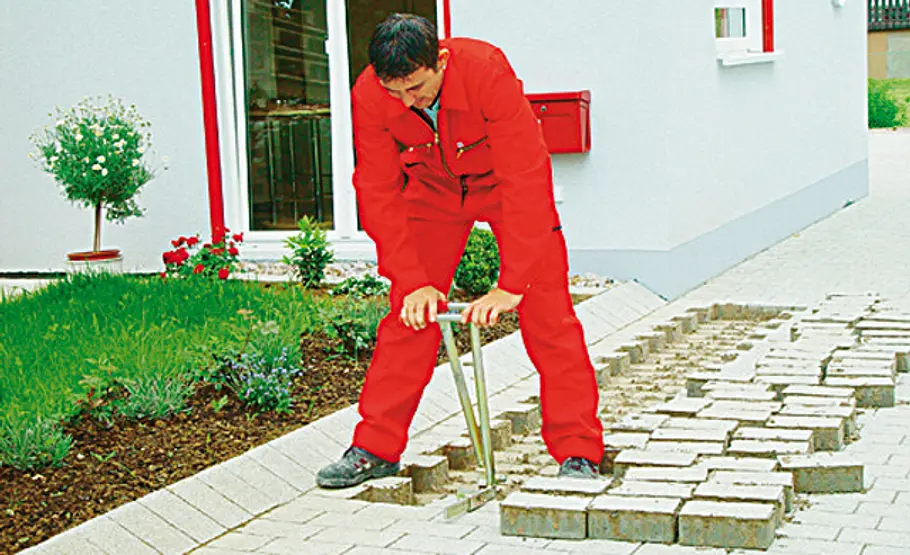

LED-Bodenleuchten: Schritt 4 von 23

Für den Einbau der Lichtsteine inklusive Verkabelung werden hier mehrere Steinreihen entfernt.

Pflastersteine Beleuchtung Verlegung

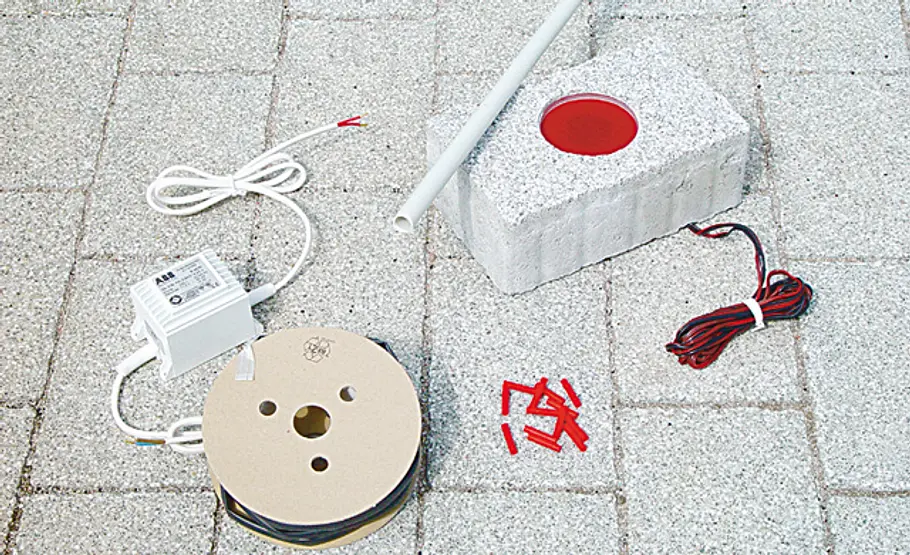

LED-Bodenleuchten: Schritt 5 von 23

Das Einbauset: Beleuchtungssystem in Pflasterstein Trento, Niedervolt-Trafo 50 Hz, Schrumpfschlauch, isolierte Kabelverbinder, Kabelleerrohr

Pflastersteine Beleuchtung Verlegung

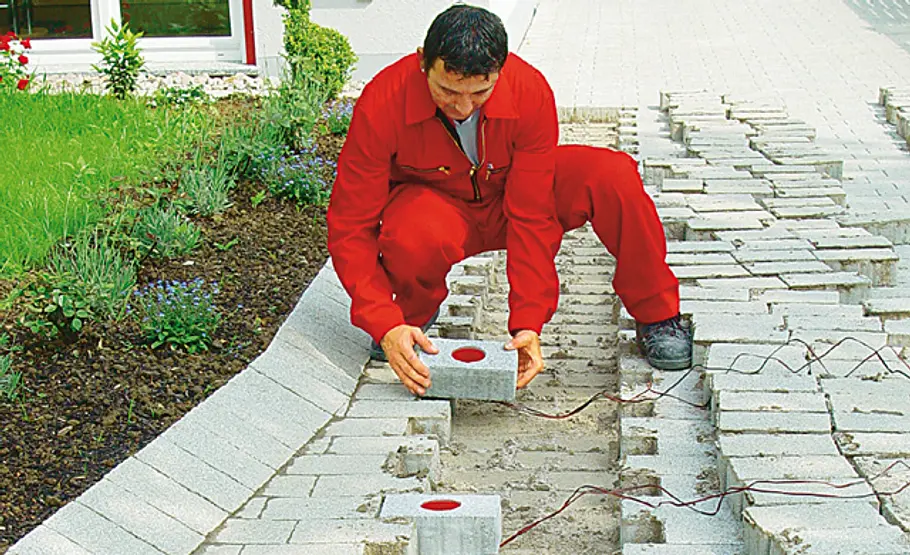

LED-Bodenleuchten: Schritt 6 von 23

In die freigelegte Pflasterfläche setzt man genau nach Plan Lichtstein für Lichtstein ein.

Pflastersteine Beleuchtung Verlegung

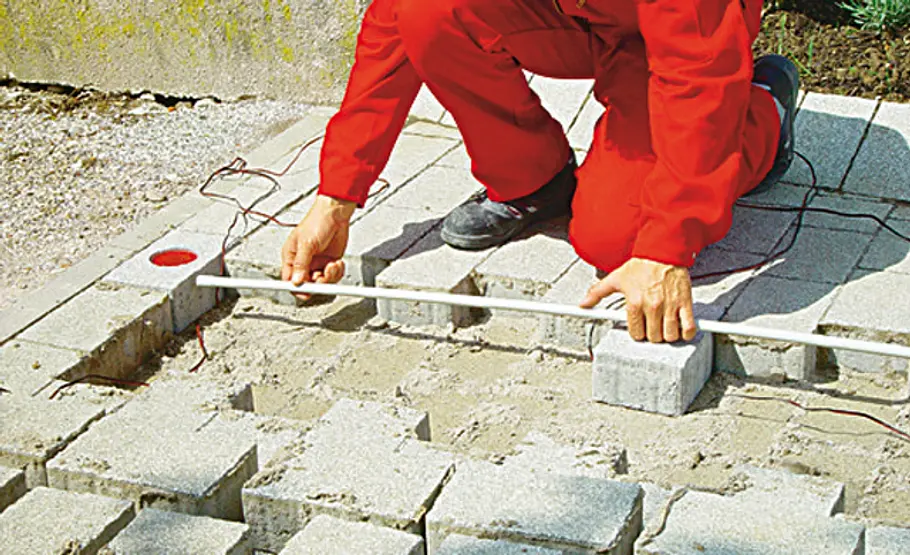

LED-Bodenleuchten: Schritt 7 von 23

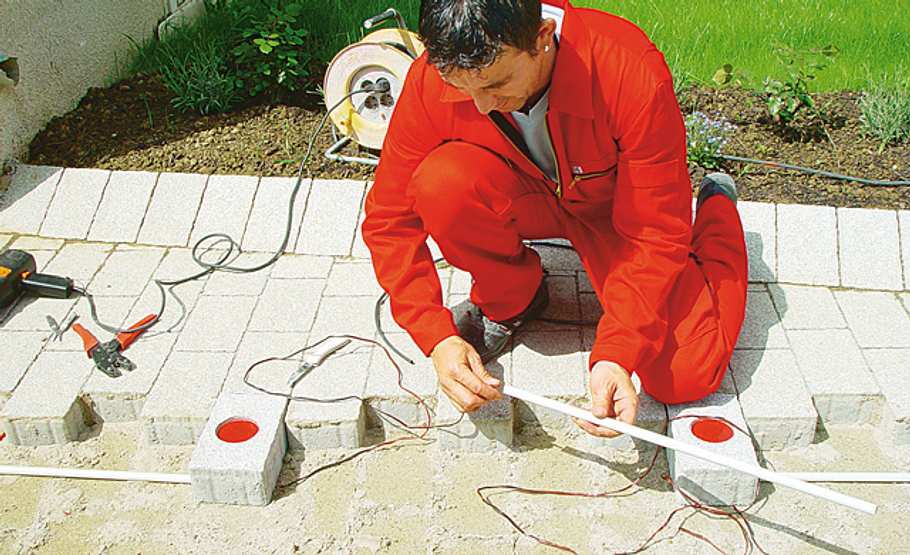

Wichtig: Die Verdrahtungslitze muss unbedingt in einem Kunststoff-Leerrohr verlegt werden – Steinabstand messen.

Pflastersteine Beleuchtung Verlegung

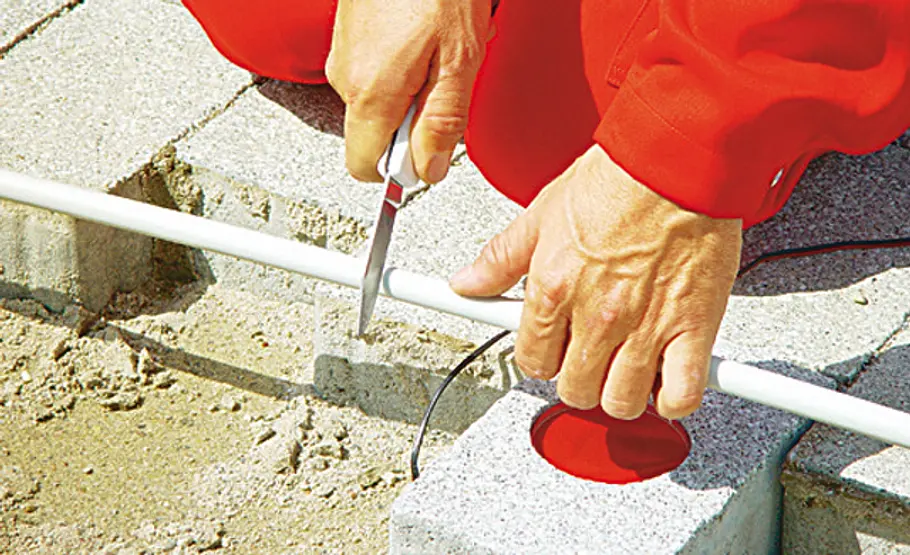

LED-Bodenleuchten: Schritt 8 von 23

Die erforderliche Länge des Leerrohres abmessen, anpassen und mit dem Messer oder Cutter abschneiden.

Pflastersteine Beleuchtung

LED-Bodenleuchten: Schritt 9 von 23

Das Einführen der Anschlusskabel in die Leerrohre. Dabei darauf achten, dass sie nicht geknickt werden.

Pflastersteine Beleuchtung Verlegung

LED-Bodenleuchten: Schritt 10 von 23

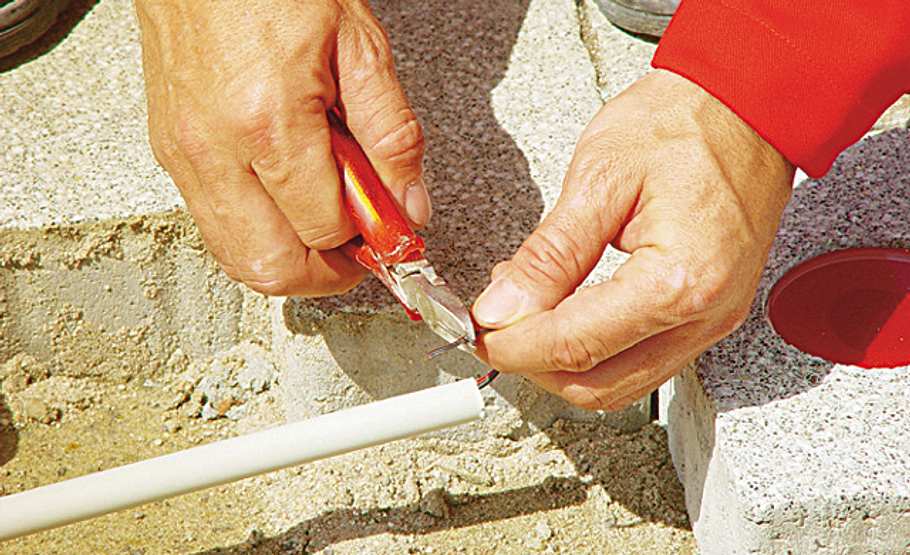

Die Verdrahtungslitze kürzen und vorbereiten. Dafür die Ummantelung ca. 2 cm weit entfernen.

Pflastersteine Beleuchtung

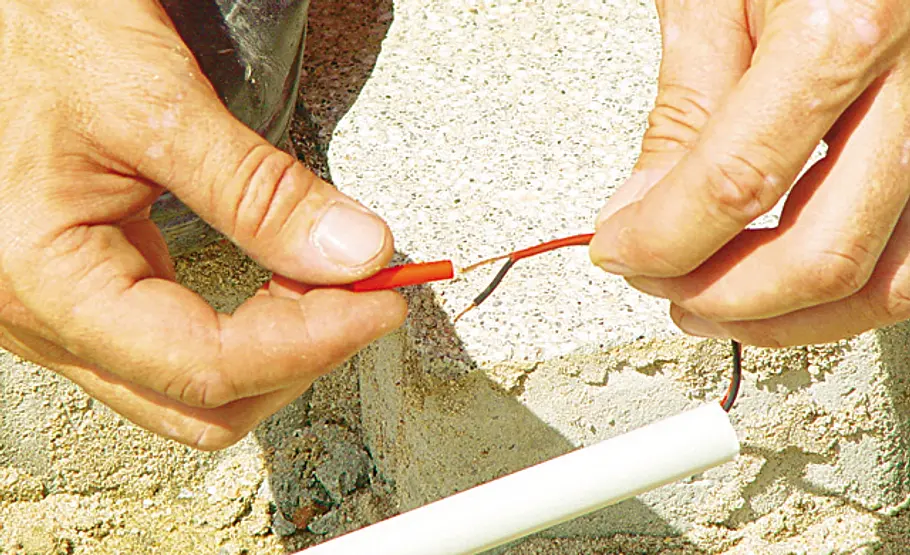

LED-Bodenleuchten: Schritt 11 von 23

Anschließend lässt sich die so vorbereitete Verdrahtungslitze in den Kabelverbinder einführen.

Pflastersteine Beleuchtung Verlegung

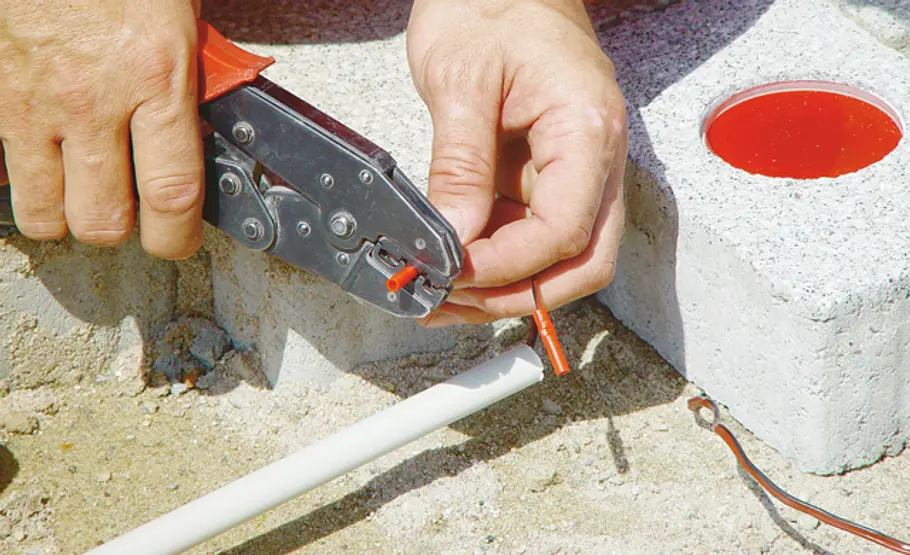

LED-Bodenleuchten: Schritt 12 von 23

Mit der Crimpzange (Abisolier-/Aderendhülsenzange) klemmt man den Kabelverbinder ab.

Pflastersteine Beleuchtung

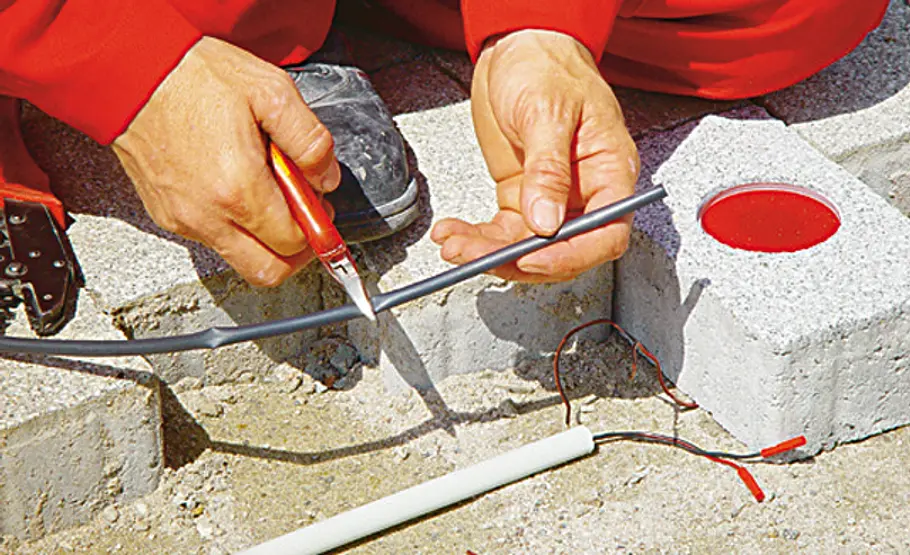

LED-Bodenleuchten: Schritt 13 von 23

Wie die Kabelverbinder sind auch die Schrumpfschläuche im Montage-Set enthalten. Länge abmessen und Schrumpfschlauch zuschneiden.

Pflastersteine Beleuchtung Verlegung

LED-Bodenleuchten: Schritt 14 von 23

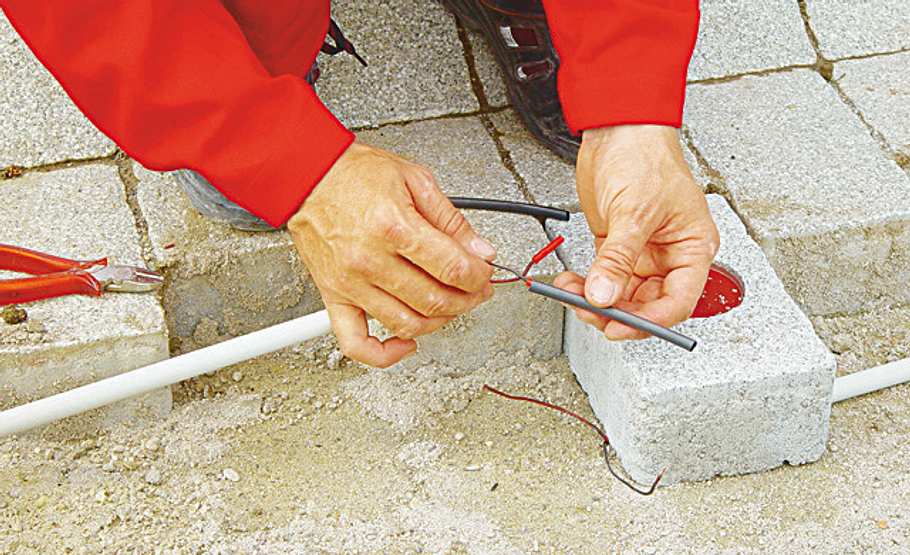

Hier das Zuschneiden und Einsetzen eines Schrumpfschlauch-Stückes: Es wird über die Litze geschoben.

Pflastersteine Beleuchtung

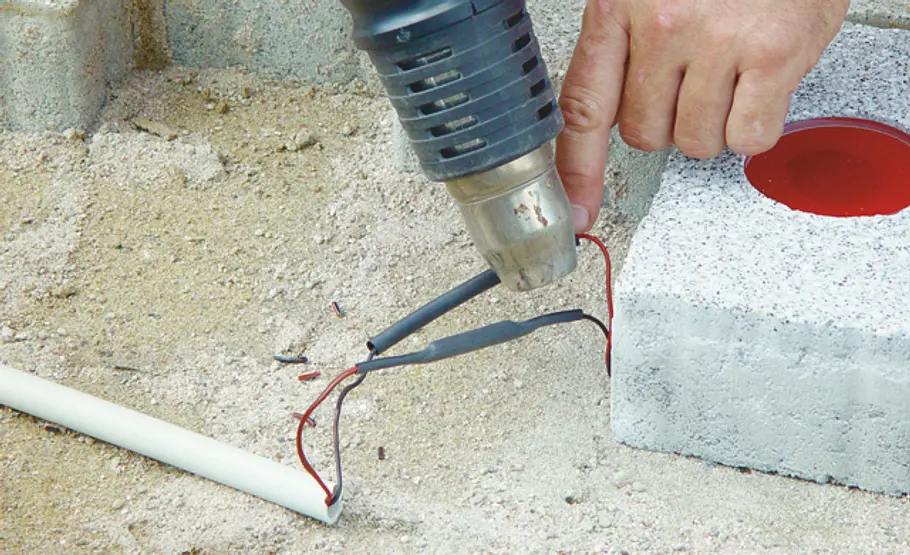

LED-Bodenleuchten: Schritt 15 von 23

Mit Hilfe eines Heißluftgebläses wird der Schrumpfschlauch gleichmäßig von allen Seiten so lange erwärmt, bis dieser an der Litzenisolierung anliegt.

Pflastersteine Beleuchtung verlegen

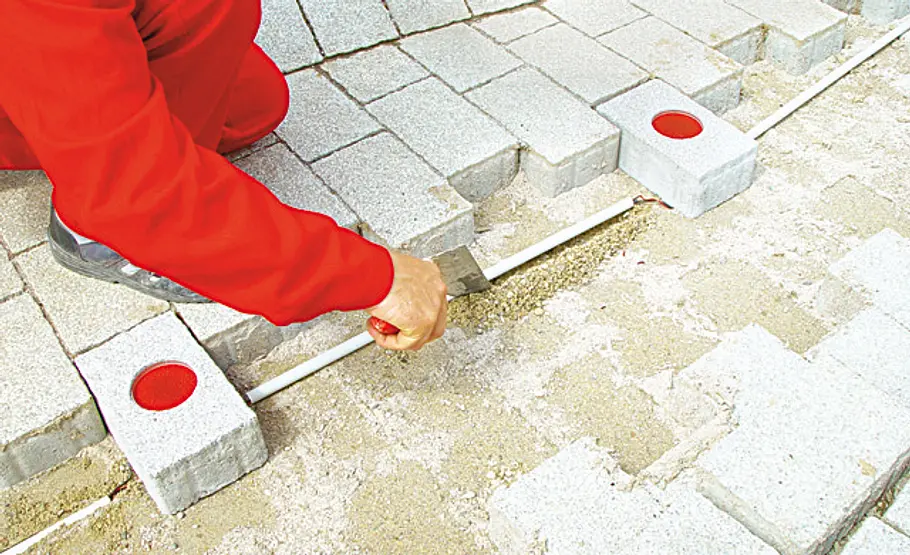

LED-Bodenleuchten: Schritt 16 von 23

Mit der Handkelle eine Vertiefung zum Verlegen der vorbereiteten Kabelleerrohr-Stücke einbringen.

Pflastersteine Beleuchtung verlegen

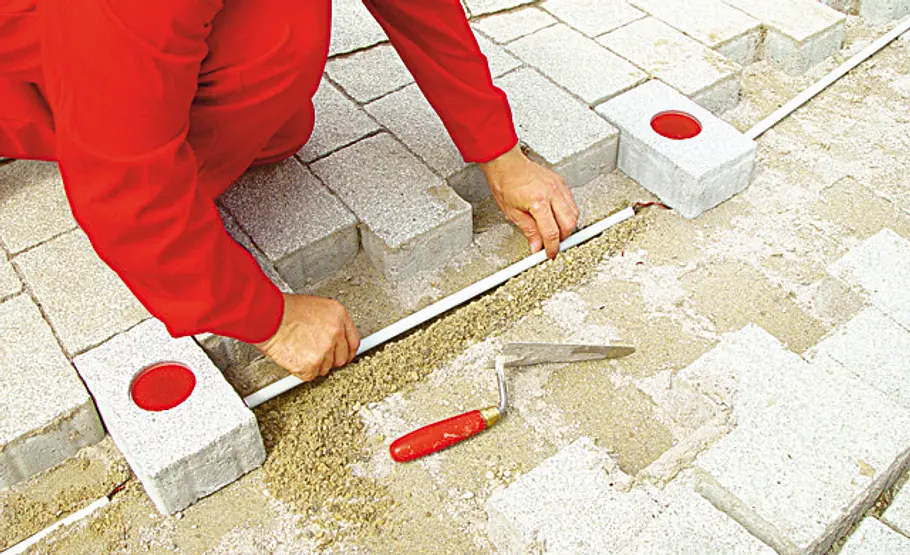

LED-Bodenleuchten: Schritt 17 von 23

Die Leerrohre inklusive Anschlusskabel sorgfältig in das abgezogene Pflasterbett einlegen.

Pflastersteine Beleuchtung verlegen

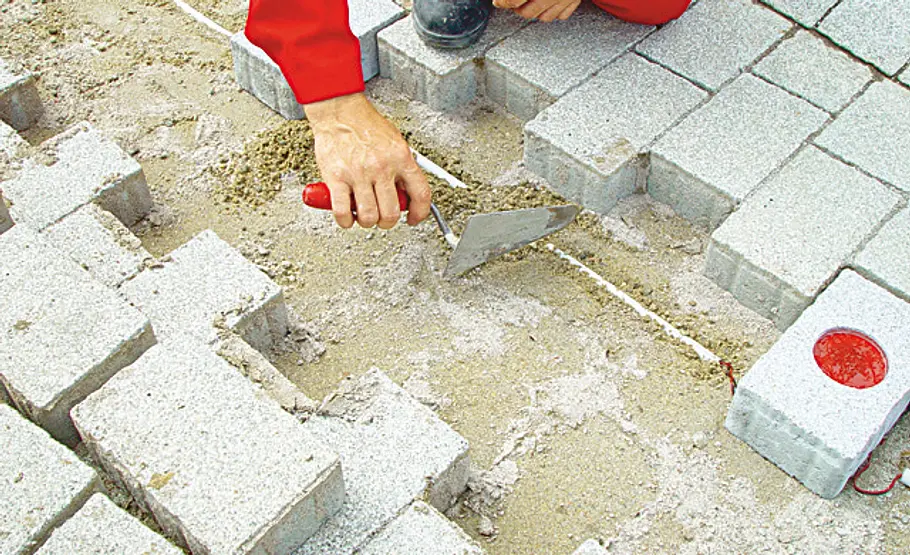

LED-Bodenleuchten: Schritt 18 von 23

Verteilen Sie den Splitt gleichmäßig mit der Kelle um das Leerrohr. Das Leerrohr sollte bündig eingebettet sein.

Pflastersteine Beleuchtung verlegen

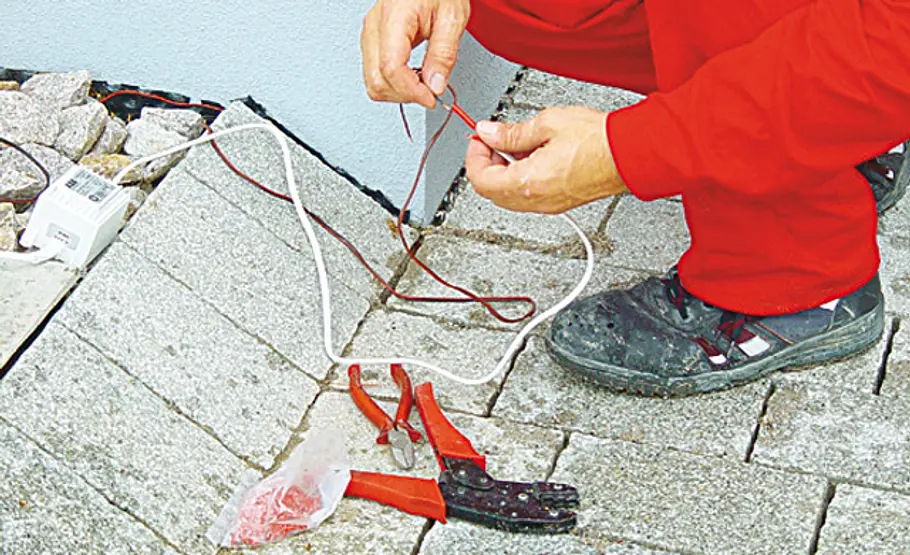

LED-Bodenleuchten: Schritt 19 von 23

Hier wird eine Querverbindung für den Anschluss an den Trafo und damit das Stromnetz geschaffen.

Leuchtpflaster verlegen

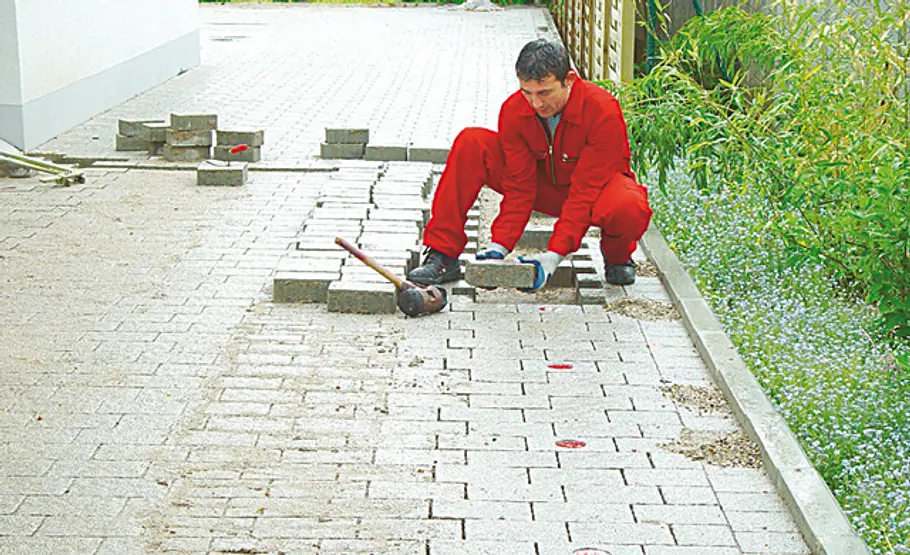

LED-Bodenleuchten: Schritt 20 von 23

Die entfernten Pflastersteine wieder einsetzen. Die Fugen mit Quarzsand füllen.

Pflastersteine Beleuchtung verlegen

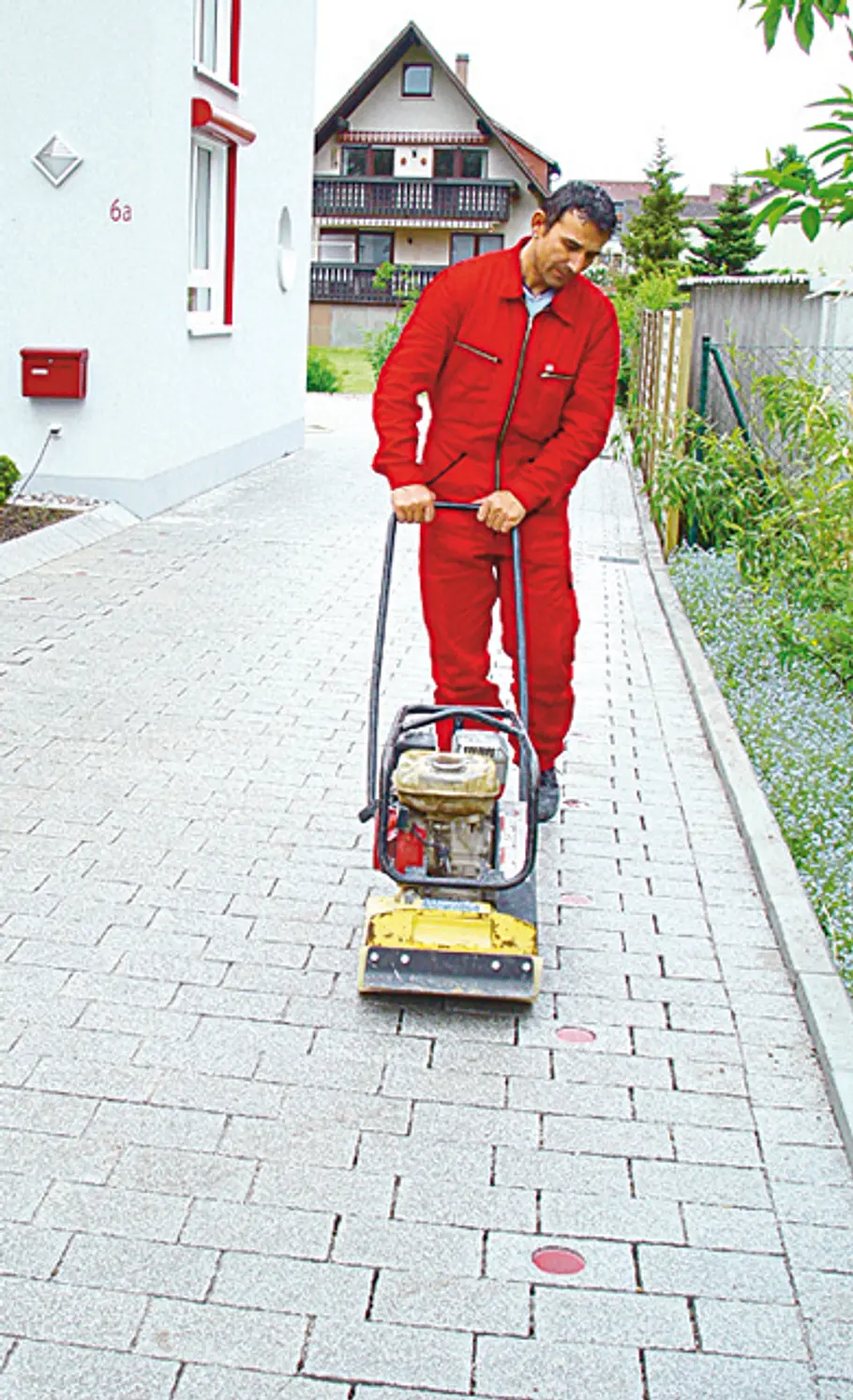

LED-Bodenleuchten: Schritt 21 von 23

Fugensand mit Wasser einschlämmen. Anschließend die Pflasterfläche reinigen und mit einem Rüttler (mit Gummi-Unterlage) verdichten.

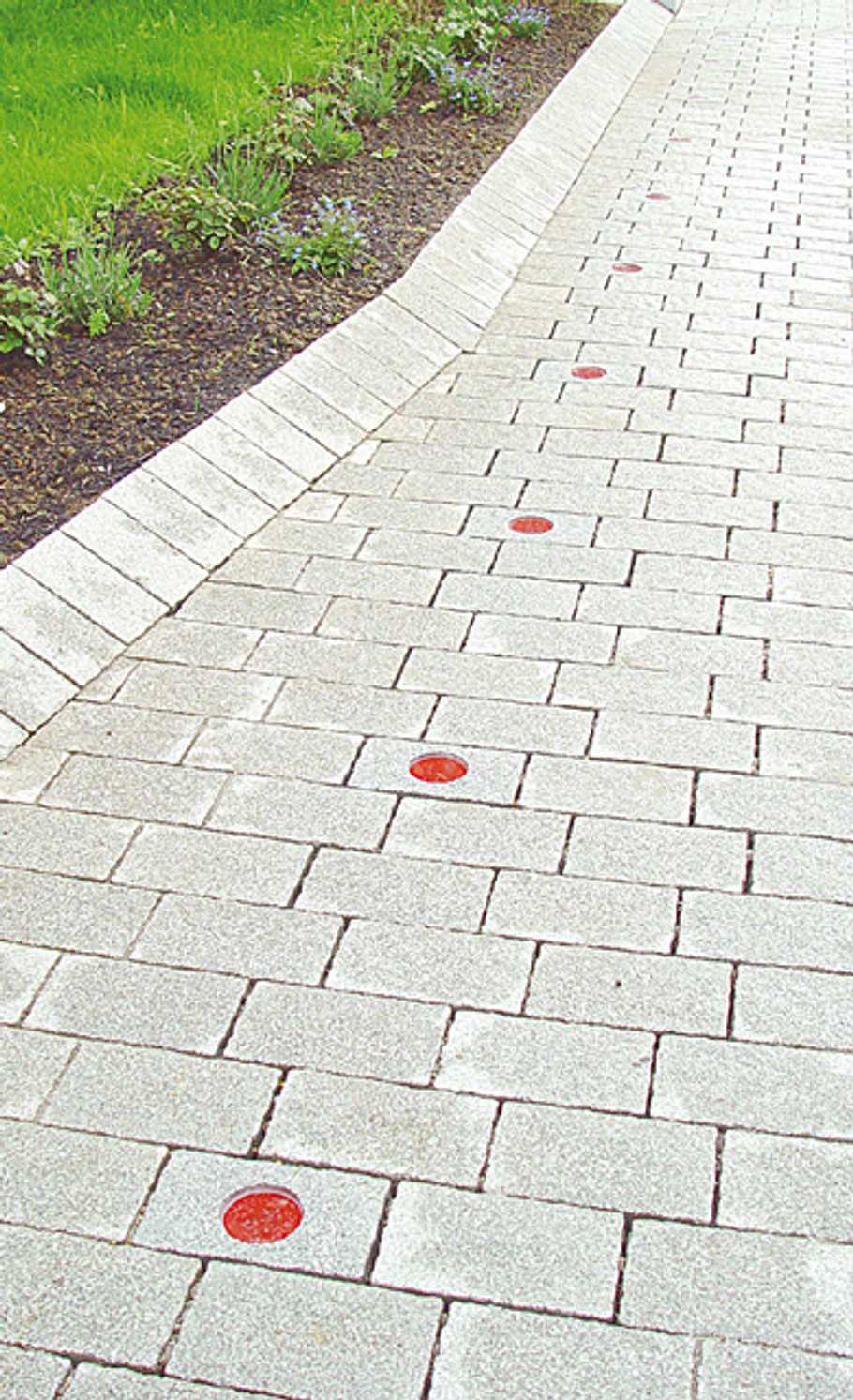

LED-Leuchtsteine im Betonsteinpflaster

LED-Bodenleuchten: Schritt 22 von 23

Fertig sind die LED-Leuchtsteine: Am Tag somd sie eher unauffällig.

LED-Leuchtsteine im Betonsteinpflaster

LED-Bodenleuchten: Schritt 23 von 23

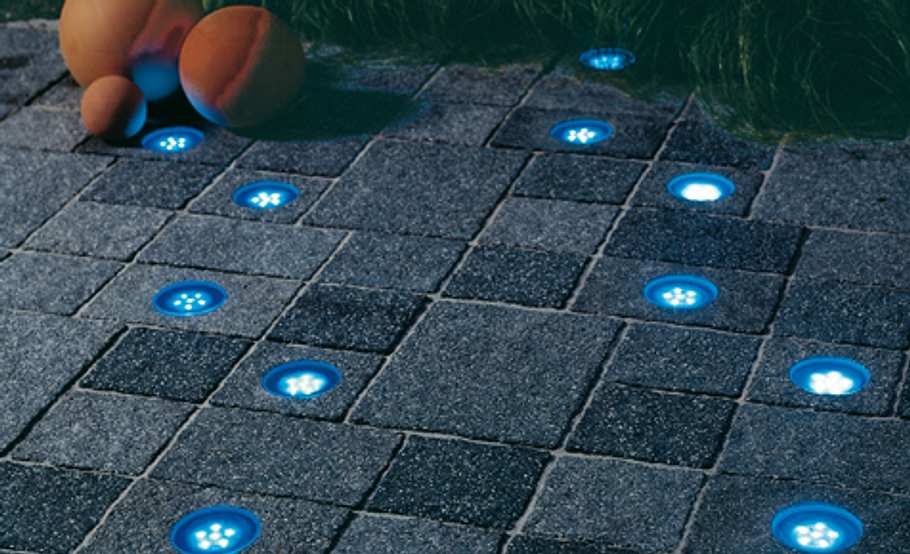

In der Nacht verraten Sie ihre wahre Bestimmung: effektvolle Beleuchtung im Außenraum (hier im Farbton Blau)

Eine Alternative sind leuchtende Pflastersteine, die einfach in das Bodenpflaster Ihres Weges oder der Garagenpflasterung eingesetzt werden. Die Anleitung zeigt die Verlegung von zwei Arten von Bodenleuchten Schritt für Schritt.

Beleuchten Sie Wege rund ums Haus auf eine ganz neue Weise: mit LED-Bodenleuchten von Wienerberger (ca. 150 Euro/Stück, auch als Starterpaket mit fünf Elementen, Trafo, Bodeninstallationsbox, Verbindungsmuffen und Anschlusskabel). Die Pflasterklinker mit Leuchtdiode werden mit einem Trafo an das normale Stromnetz angeschlossen. Die leuchtenden Pflastersteine sind befahrbar und deshalb nicht nur für Gartenwege oder Terrassen geeignet. Erhältlich sind die unauffälligen Leuchtpflastersteine in den Farben Penter Rot, Rotblaubunt und Anthrazitbraun nuanciert im Standard-Format 200 x 100 x 52 mm, sodass auch der nachträgliche Einbau der Wegbeleuchtung möglich ist.

Verlegung von Pflasterstein-Beleuchtung

Als funktionelles Lichtband entlang eines Weges, zur Beleuchtung von Treppen oder als Lichteffekt in eine Pflasterfläche integriert – mit den Bodenleuchten Estello (Schwenk Betontechnik GmbH) eröffnen sich ganz neue Perspektiven. Sie bestehen aus einem speziellen LED-Element, welches über eine passgenaue Bohrung in den Betonstein eingebracht und auf der Sichtseite durch eine Glasscheibe, wahlweise in Weiß, Rot, Blau, Grün oder Gelb, geschützt ist. Die Scheiben werden mit dem Betonstein verklebt. Der Anschluss der Leuchtpflastersteine erfolgt über einen 12-V-Trafo, wobei maximal 12 Bodenleuchten an einen Trafo angeschlossen werden können.
