Velux Austauschfenster

Dachflächenfenster austauschen

Aus selbst 9/2014

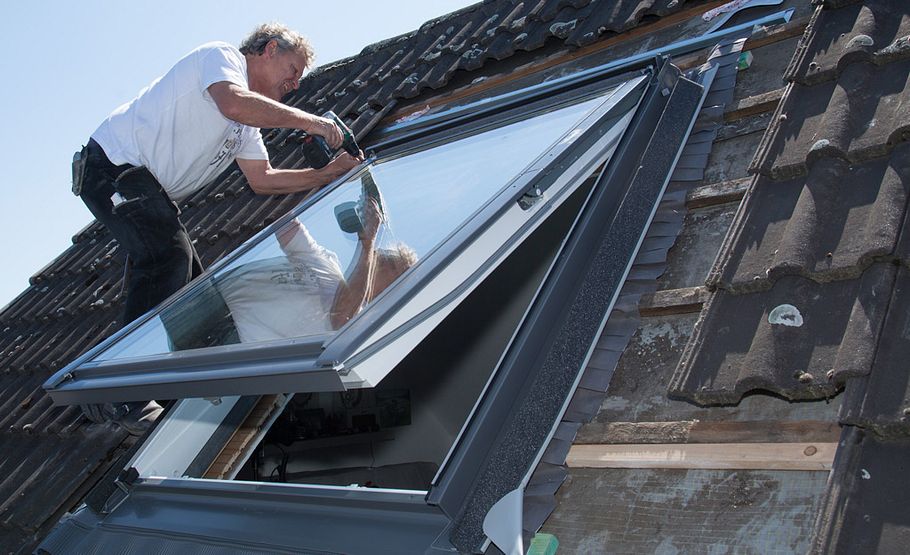

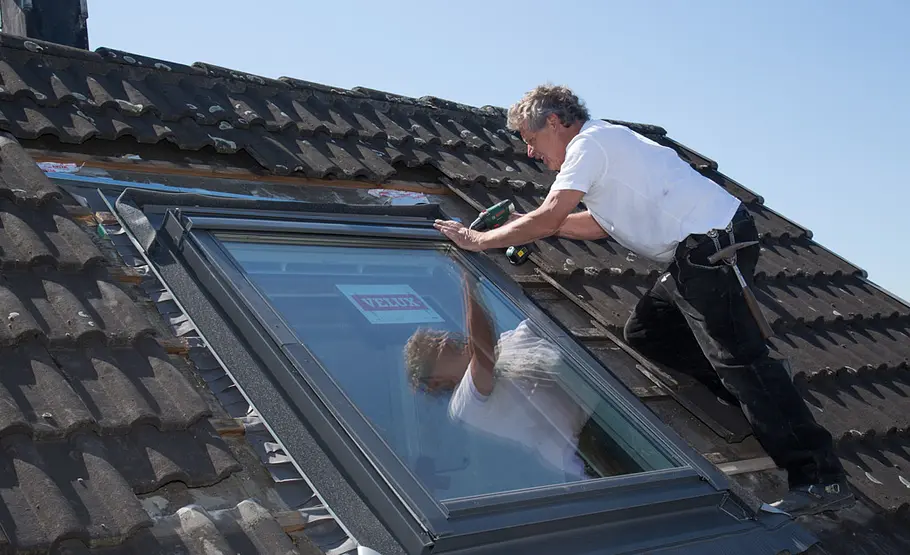

Ein altes Dachfenster lässt sich mit Hilfe von Fachleuten problemlos durch ein Velux Austauschfenster ersetzen, ob nun komplett mit neuem Fenster in Standardgröße oder aber als Teillösung, bei der die alte Innenverkleidung erhalten bleiben kann.

(1/52)
Foto: sidm / CK

Dachflächenfenster austauschen

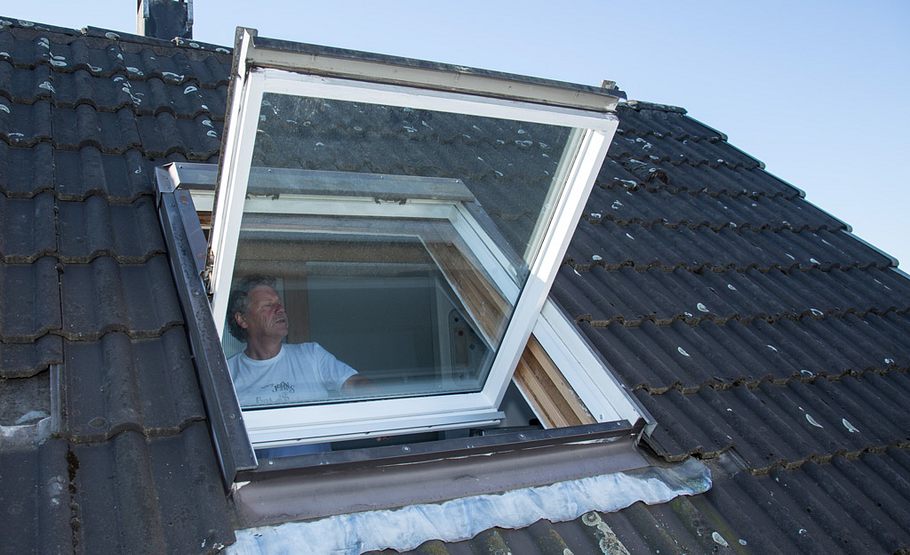

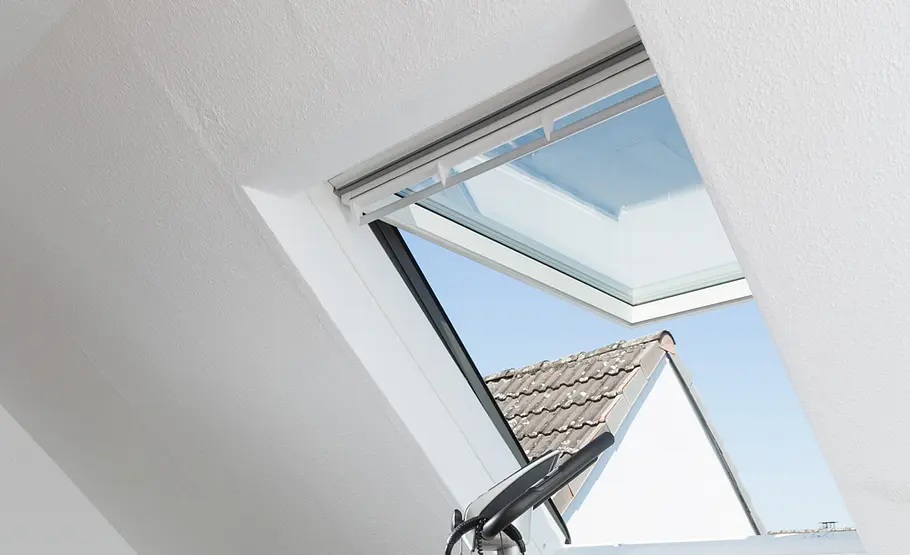

Der Fenstertausch sorgt für einen guten Durchblick und eine effektive Dämmung.

Foto: sidm / CK

Dachflächenfenster austauschen

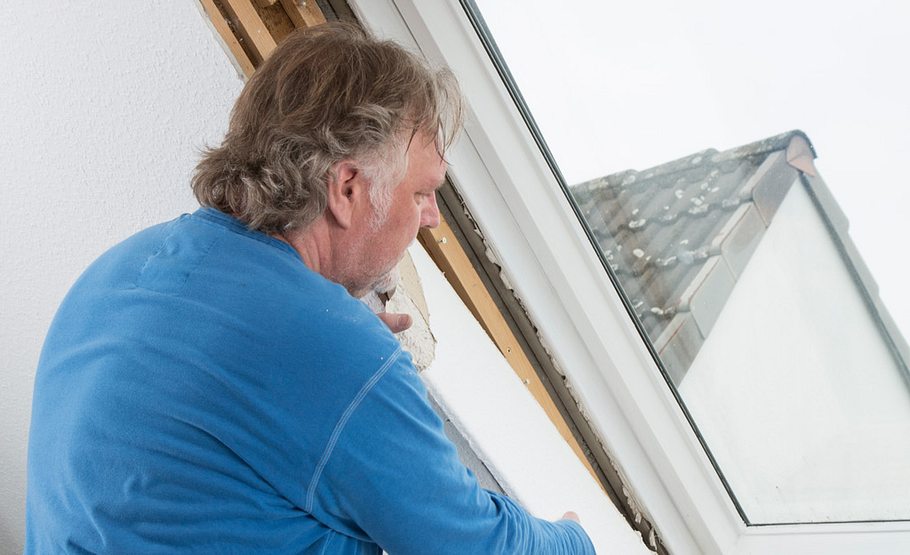

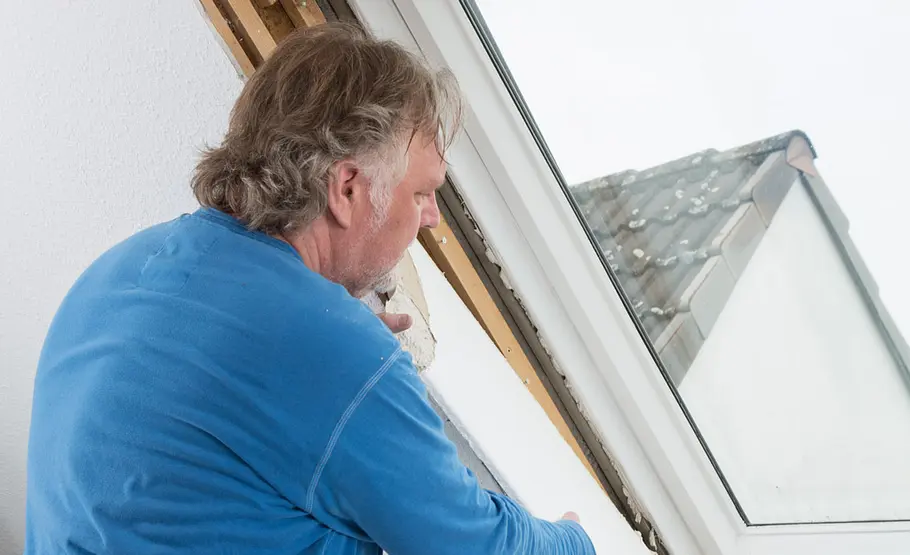

Der Hersteller empfiehlt den Komplettaustausch samt Dämmung und Innenverkleidung. Die alte Verkleidung also heraustrennen.

Foto: sidm / CK

Dachflächenfenster austauschen

Außen wird zunächst der alte Rollladen abgebaut. Gar nicht so einfach, da die Schürze vernietet ist und aufgebohrt werden muss.

Foto: sidm / CK

Dachflächenfenster austauschen

Dann den Fensterflügel herausnehmen. Jetzt lässt es sich einfacher von innen nach außen arbeiten – überlegen Sie vorher gut, …

Foto: sidm / CK

Dachflächenfenster austauschen

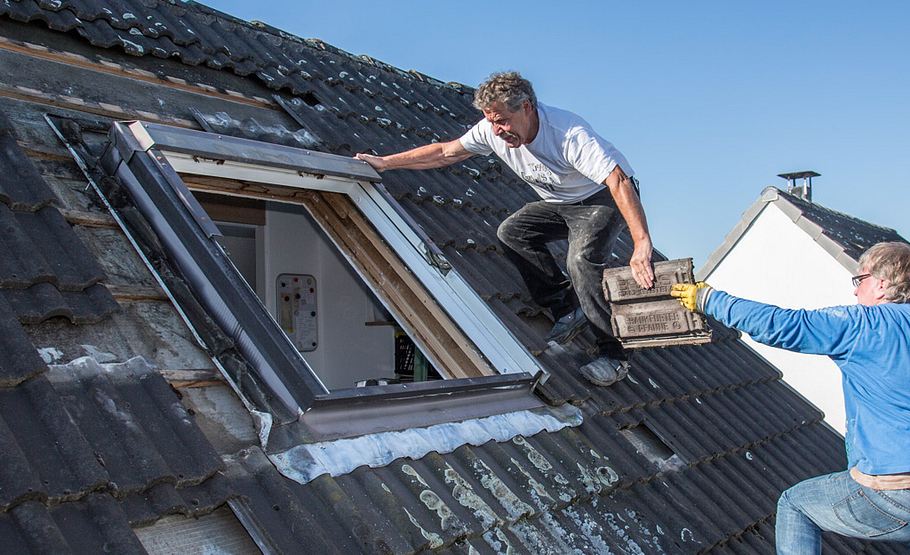

… wo die alten Dachpfannen zwischenlagern sollen, ob im Inneren oder wie hier erst mal auf dem Flachdachanbau.

Foto: sidm / CK

Dachflächenfenster austauschen

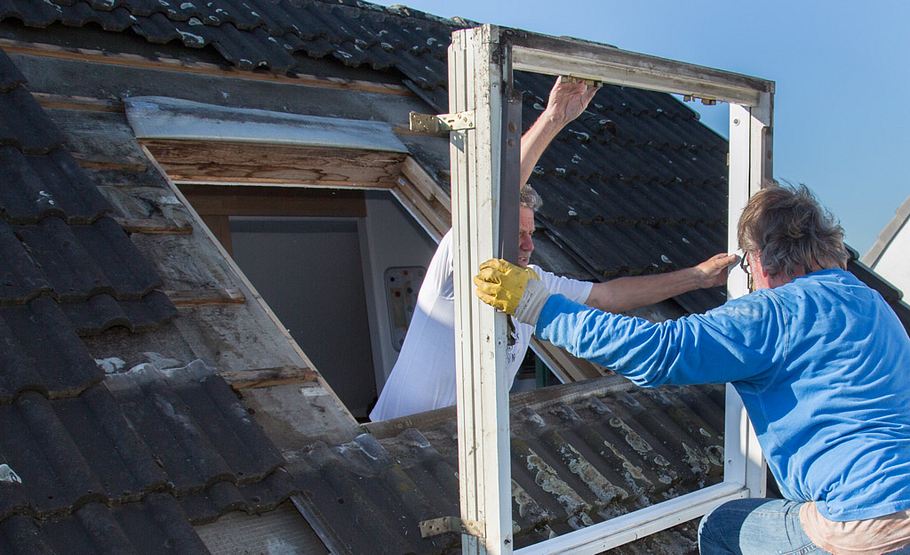

Sind die Dachpfannen rings ums alte Fenster aufgenommen, kann es abgeschraubt und ausgebaut werden.

Foto: sidm / CK

Dachflächenfenster austauschen

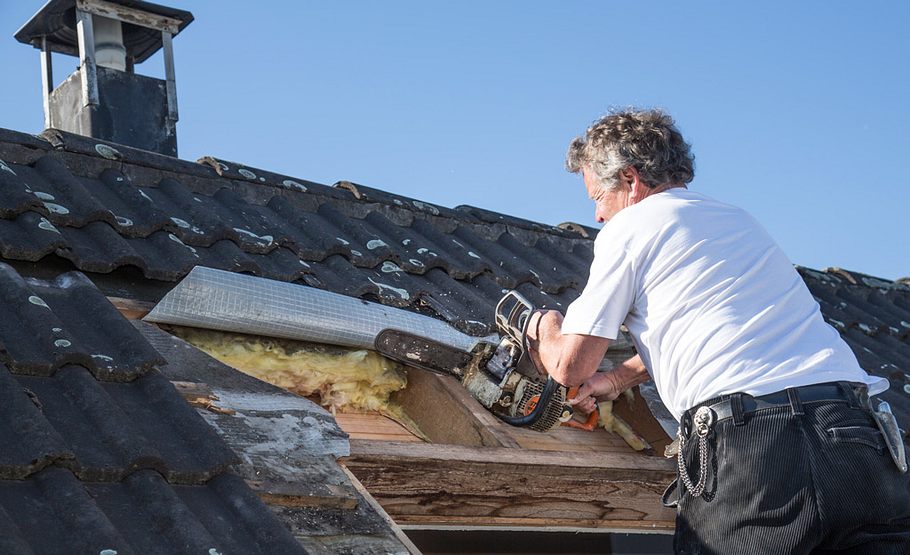

Nun ggf. Anpassungsarbeiten vornehmen – oder schadhafte Balken austauschen. Hier wird der Dachausschnitt etwas vergrößert.

Foto: sidm / CK

Dachflächenfenster austauschen

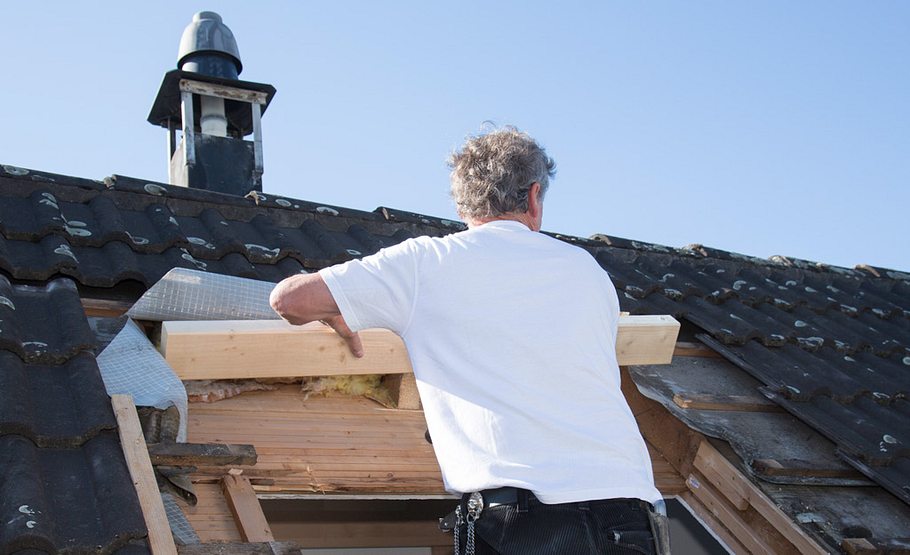

Oben setzt man einen neuen Balken als Wechsel quer über den Ausschnitt und …

Foto: sidm / CK

Dachflächenfenster austauschen

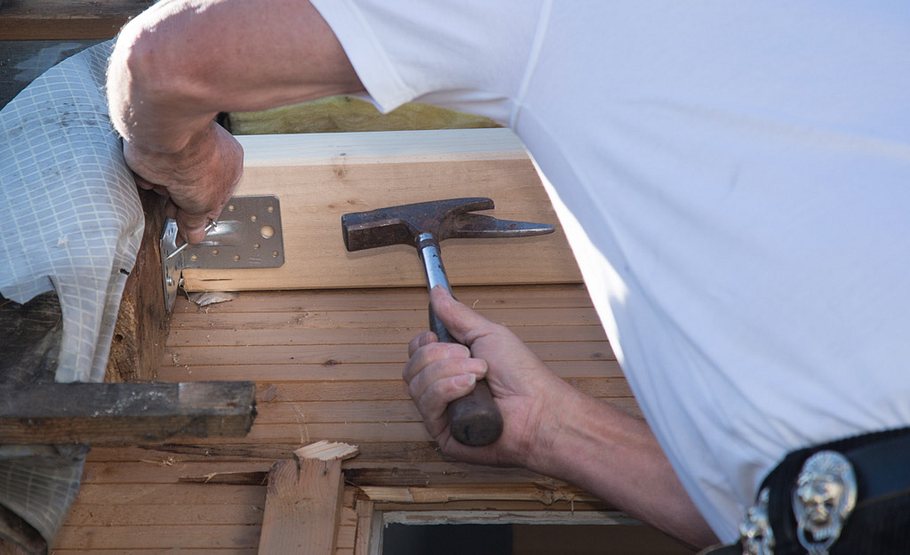

… befestigt ihn mit Edelstahlwinkeln und Kammnägeln.

Foto: sidm / CK

Dachflächenfenster austauschen

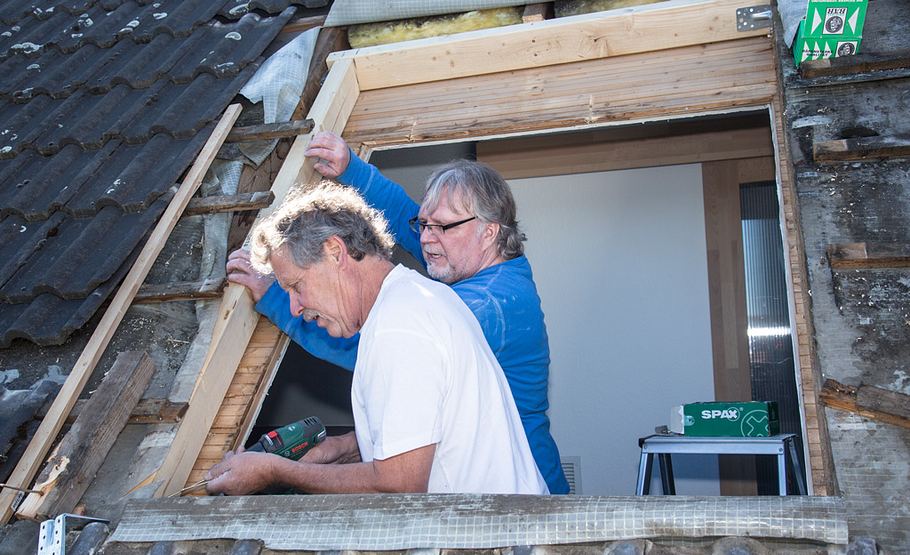

Zur Seite werden Hilfssparren eingezogen und schräg mit den bestehenden Sparren verschraubt.

Foto: sidm / CK

Dachflächenfenster austauschen

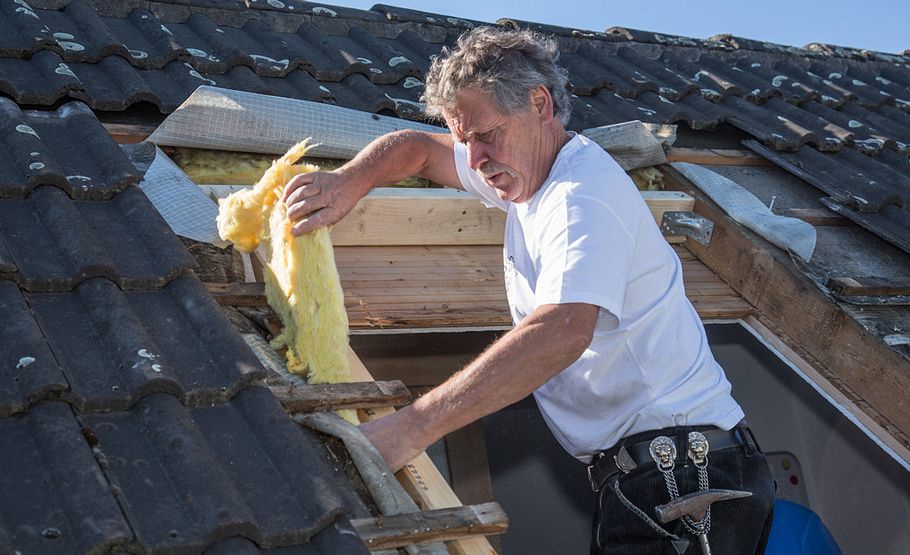

Entstandene Lücken in der Dämmebene mit neuem Dämmstoff ausstopfen.

Foto: sidm / CK

Dachflächenfenster austauschen

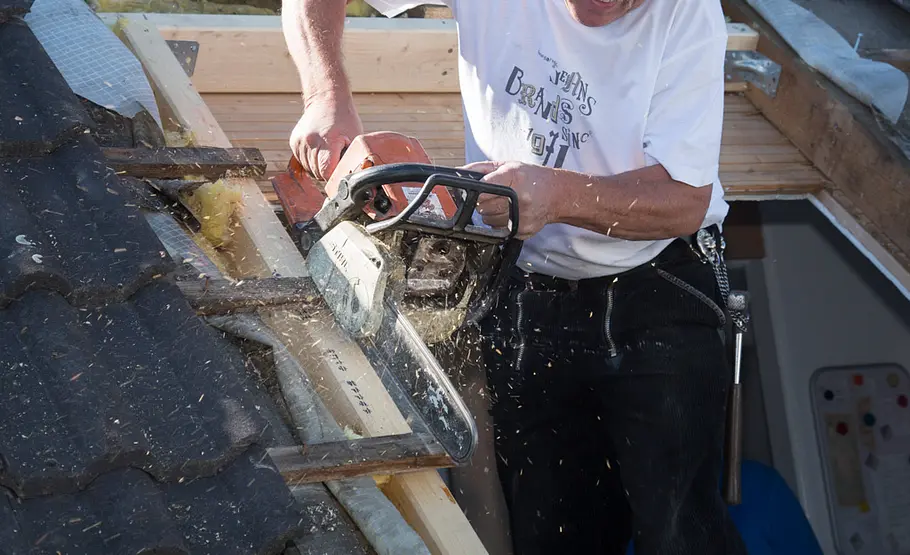

Alte Dachlatten, die jetzt zu weit überstehen, bündig zur Innenseite der neu eingezogenen Hilfssparren kürzen.

Foto: sidm / CK

Dachflächenfenster austauschen

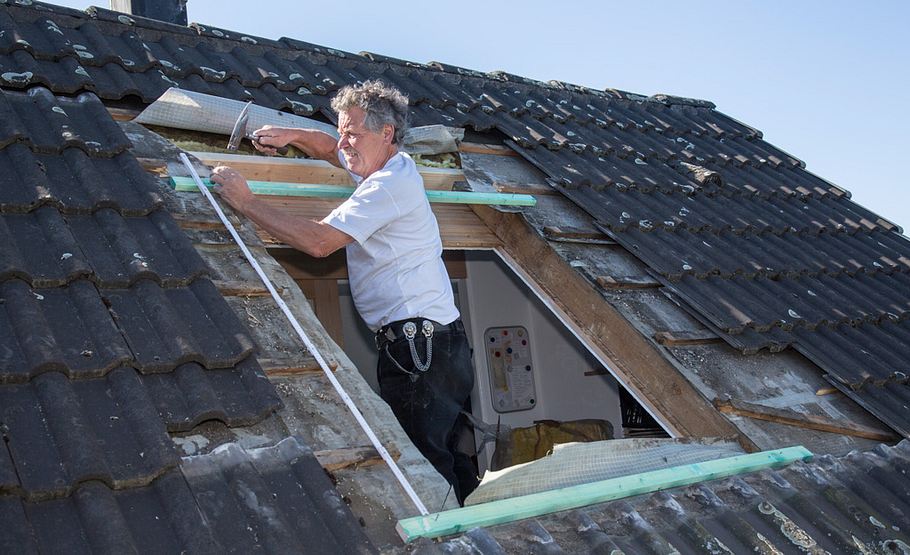

Oben und unten Montagelatten zur Befestigung der Fenster anbringen. Die Maße des Dachausschnitts der Velux-Einbauanleitung …

Foto: sidm / CK

Dachflächenfenster austauschen

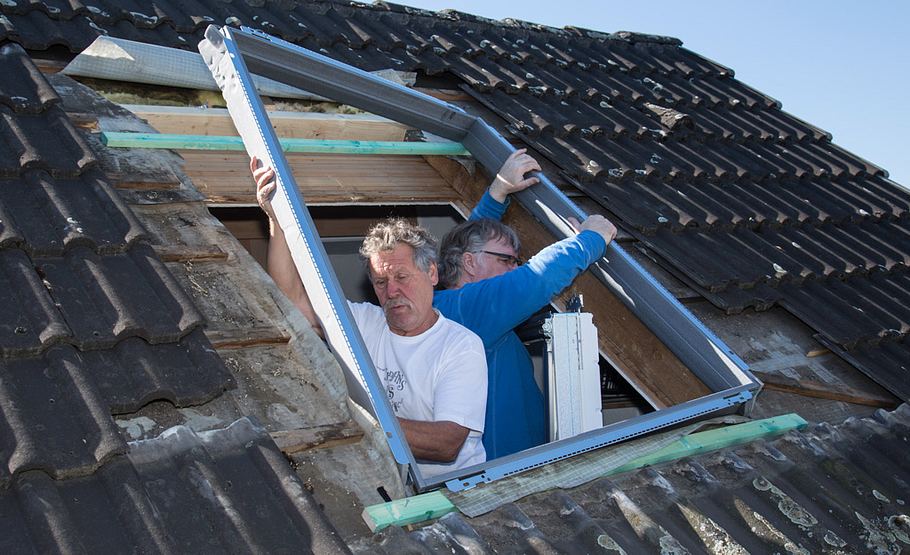

… entnehmen. Als erstes wird dann der Dämmrahmen in die Dachöffnung eingesetzt und befestigt.

Foto: sidm / CK

Dachflächenfenster austauschen

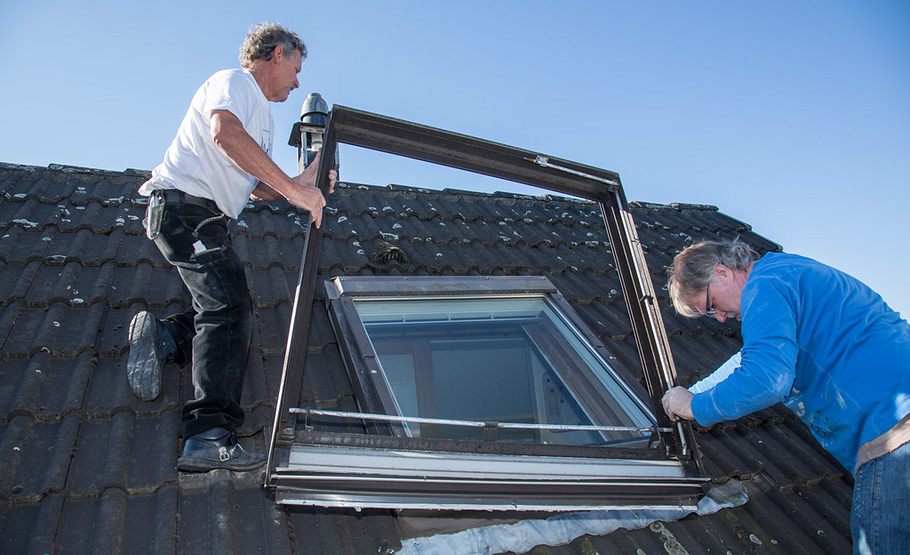

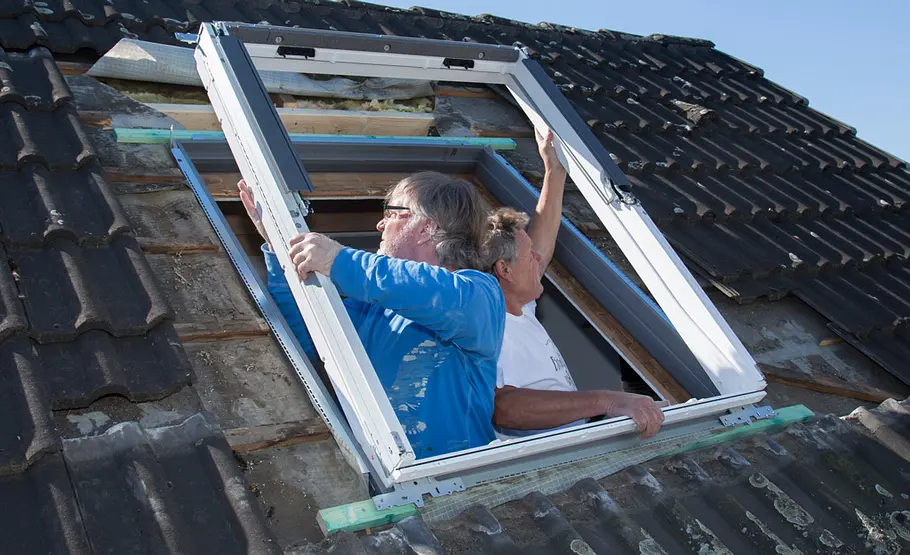

Es folgt der eigentliche Fensterrahmen, an dessen Ecken man vorher beiliegende Montagewinkel festschrauben muss.

Foto: sidm / CK

Dachflächenfenster austauschen

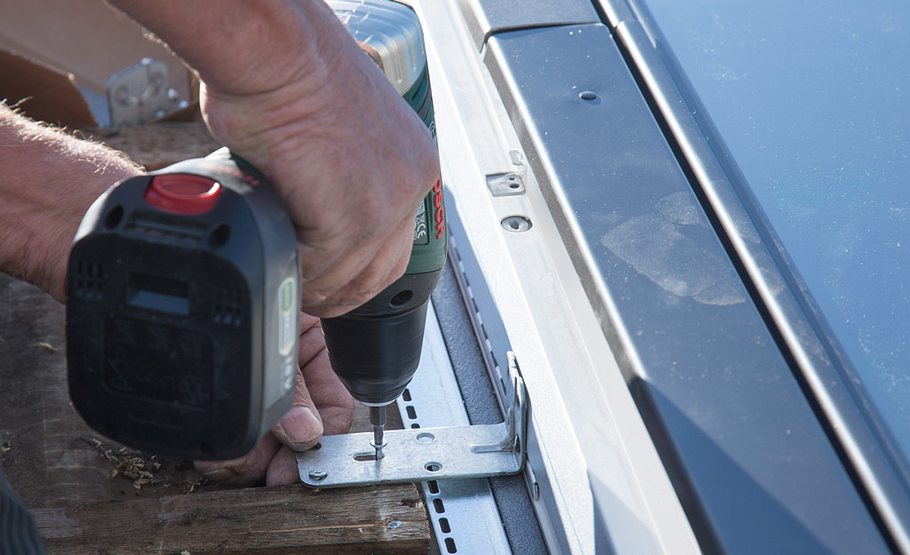

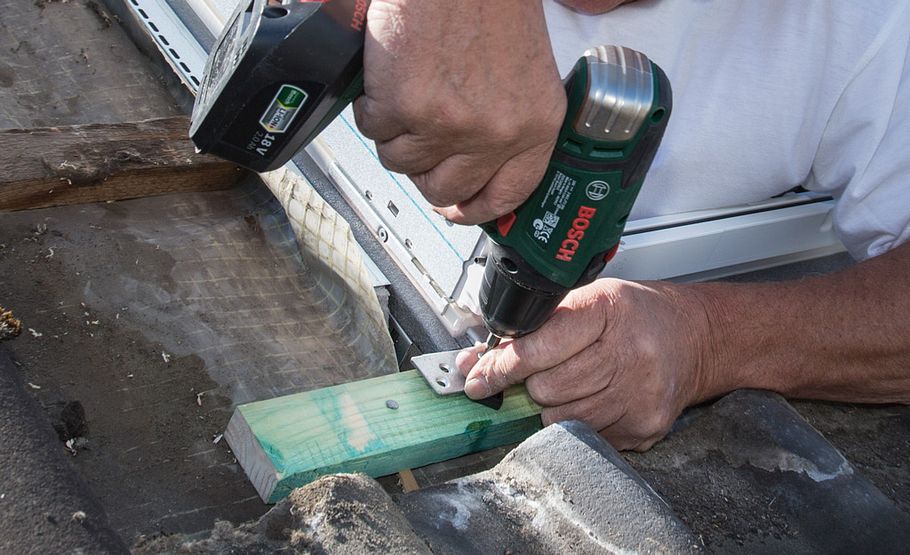

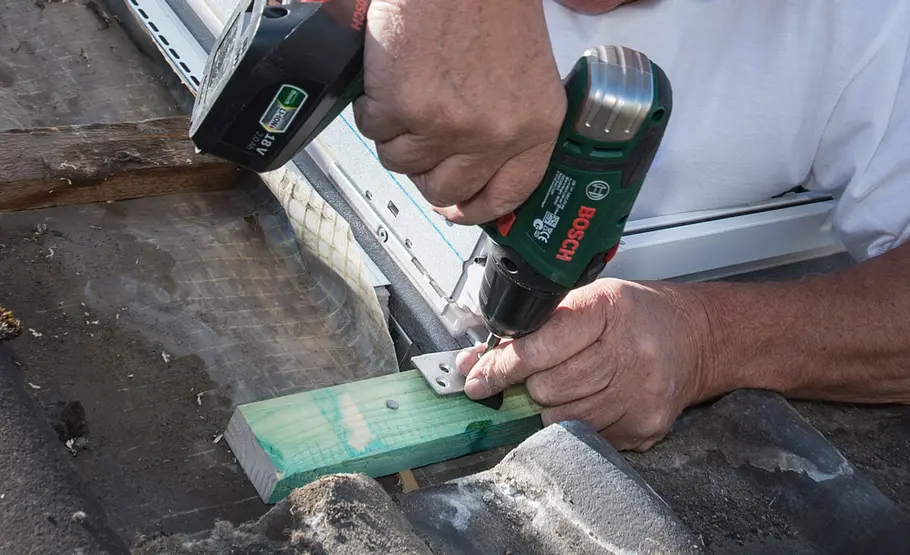

Den Rahmen exakt waage- und senkrecht ausrichten und an allen Ecken durch die Montagewinkel an die Dachlatten schrauben.

Foto: sidm / CK

Dachflächenfenster austauschen

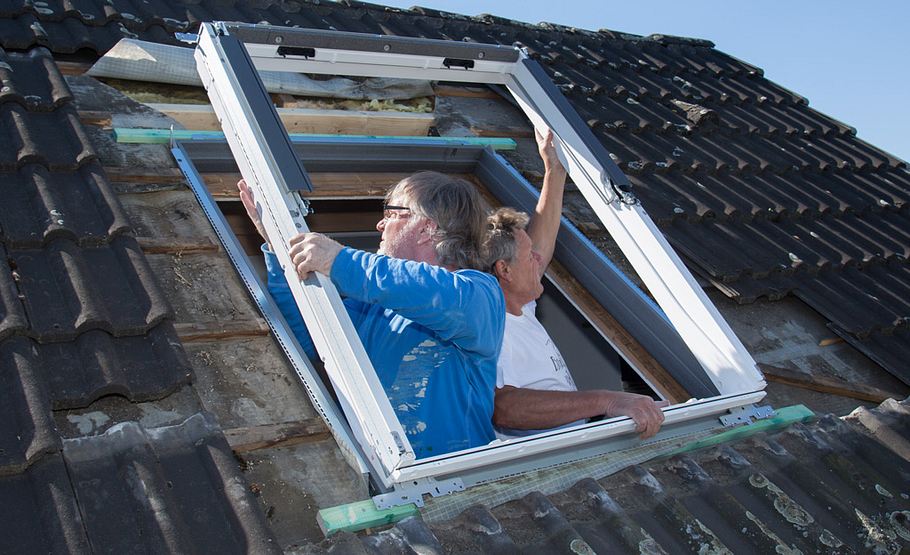

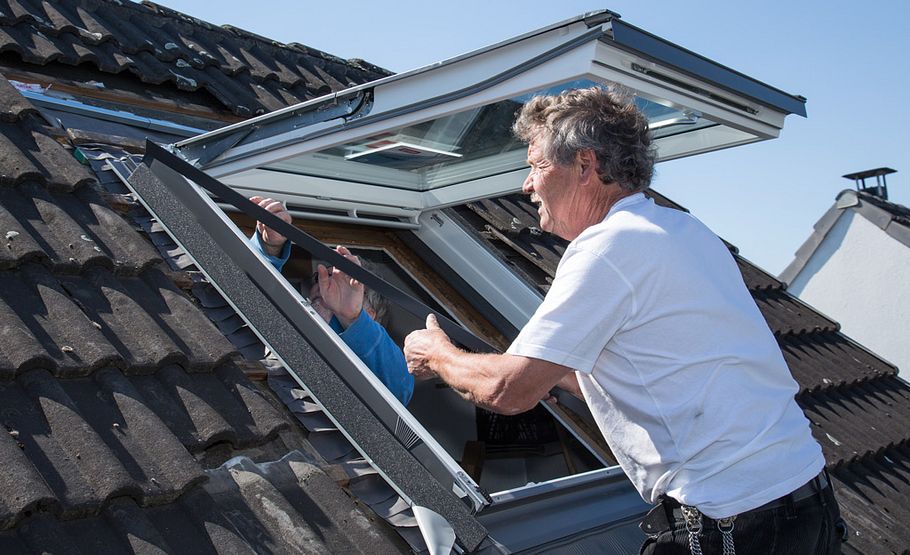

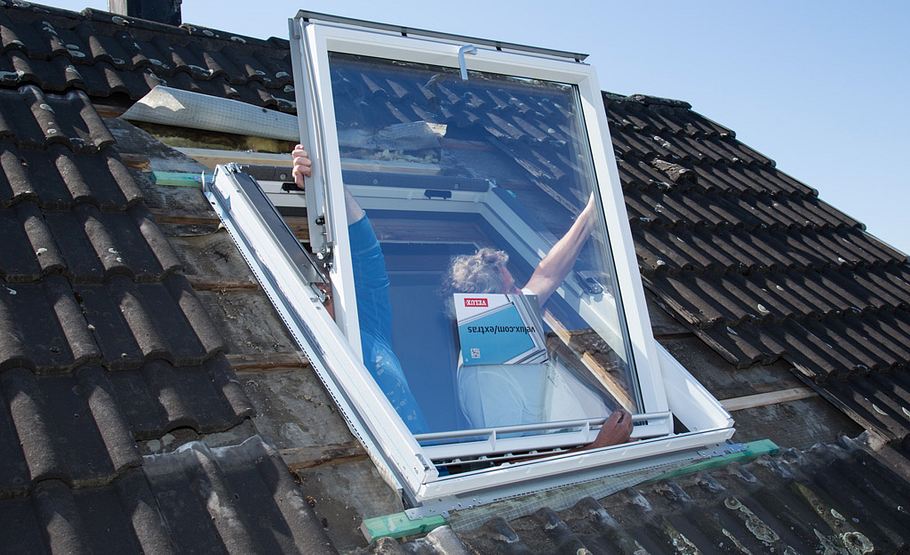

Nun den Fensterflügel von innen mittig in den Rahmen einhängen – hier muss man zu zweit arbeiten, das Bauteil ist schwer!

Foto: sidm / CK

Dachflächenfenster austauschen

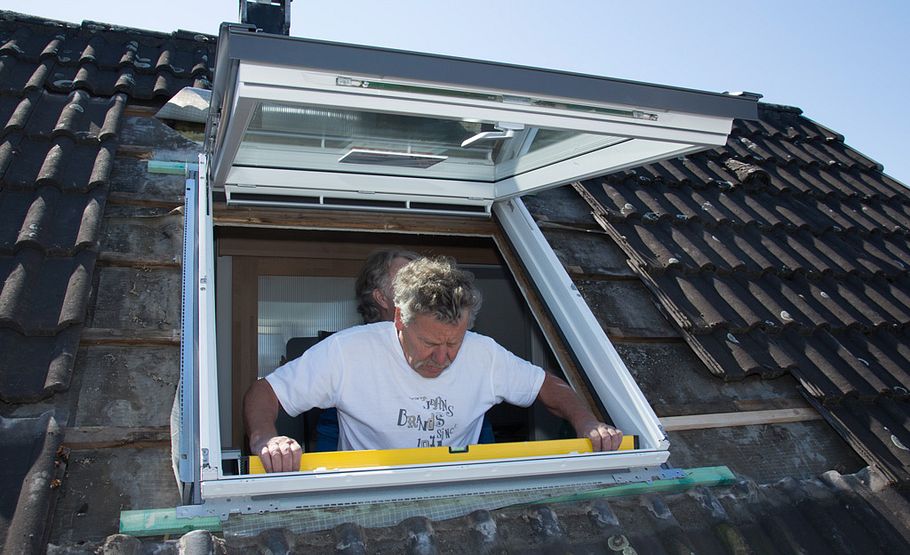

Nochmals die Ausrichtung des Fensters überprüfen – es muss lotrecht sitzen und sauber öffnen und schließen.

Foto: sidm / CK

Dachflächenfenster austauschen

Gegebenenfalls die Verschraubung nochmals lösen und erneut nachjustieren.

Foto: sidm / CK

Dachflächenfenster austauschen

Das Gleiche gilt für die oberen Eckverschraubungen. Zur Verschraubung der Eckpunkte stehen im Übrigen 80-mm-Schrauben zur Verfügung.

Foto: sidm / CK

Dachflächenfenster austauschen

Bei Dachfenstern ab einer Länge von 140 cm werden diese zusätzlich in der Mitte mit Montagewinkeln an der Dachlattung verschraubt.

Foto: sidm / CK

Dachflächenfenster austauschen

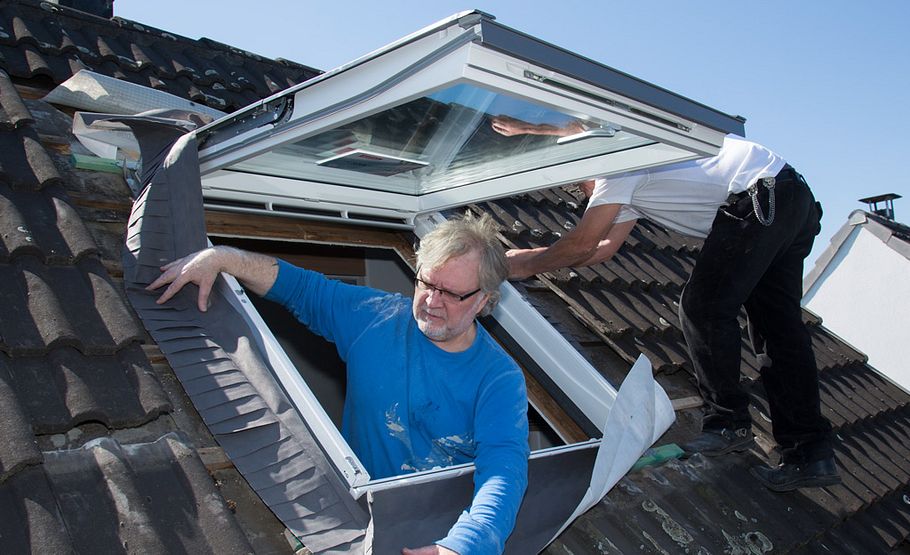

Nach der Verschraubung wird die Anschlussschürze des Dämm- und Anschlusssets rund ums Fenster entfaltet.

Foto: sidm / CK

Dachflächenfenster austauschen

Diese wird seitlich am Dachfenster verklebt und an den Dachlatten festgetackert.

Foto: sidm / CK

Dachflächenfenster austauschen

Unterhalb vom Fenster können jetzt schon wieder die Dachpfannen aufgelegt werden.

Foto: sidm / CK

Dachflächenfenster austauschen

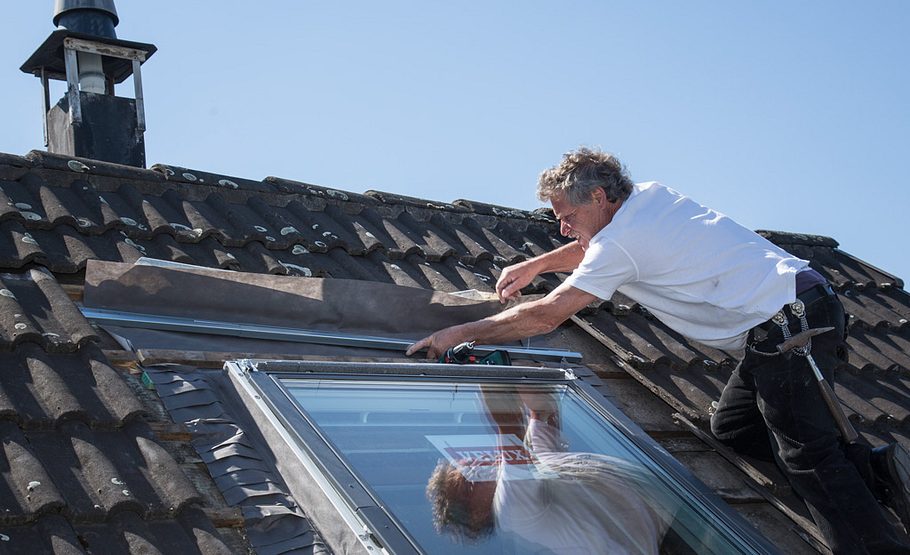

Oberhalb des Dachfensters wird die im Dämm- und Anschlussset beiliegende Wasserableitrinne montiert.

Foto: sidm / CK

Dachflächenfenster austauschen

Es folgt der Eindeckrahmen, der unten mit dem Solbankblech abschließt.

Foto: sidm / CK

Dachflächenfenster austauschen

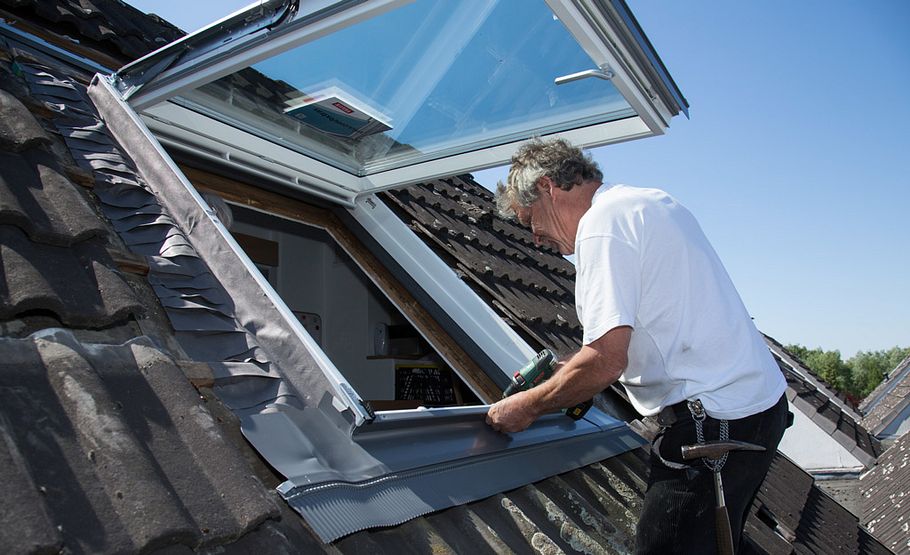

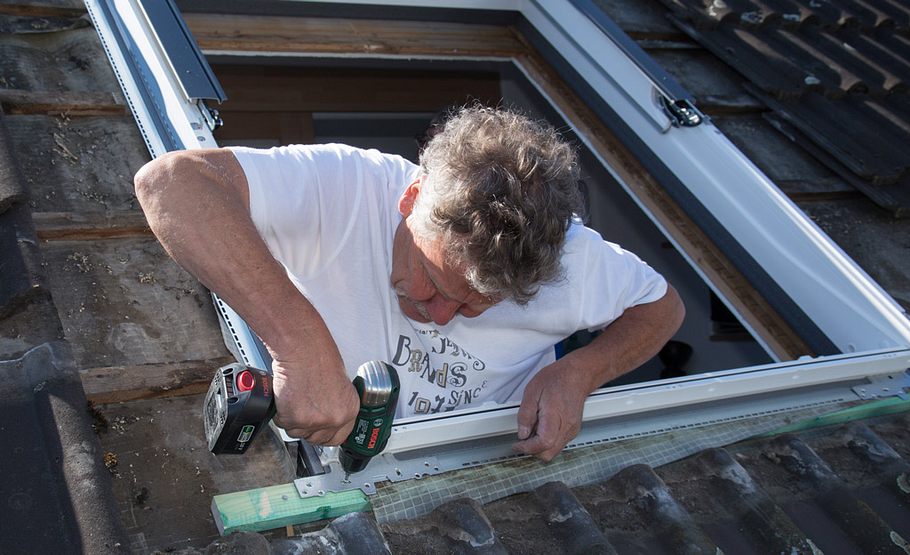

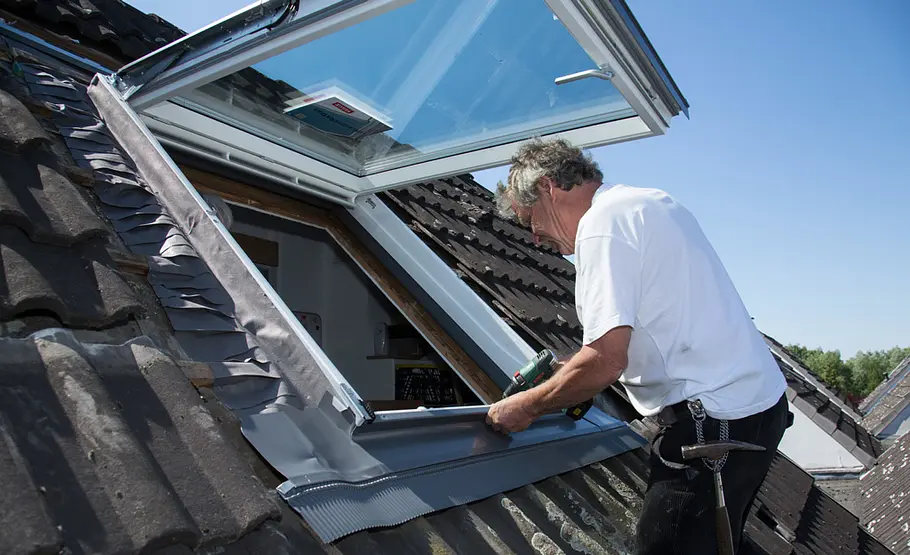

Der Eindeckrahmen wird unten am Fenster festgeschraubt.

Foto: sidm / CK

Dachflächenfenster austauschen

Die Seitenteile werden angelegt und unten die Eckbereiche des Eindeckrahmens umgeknickt.

Foto: sidm / CK

Dachflächenfenster austauschen

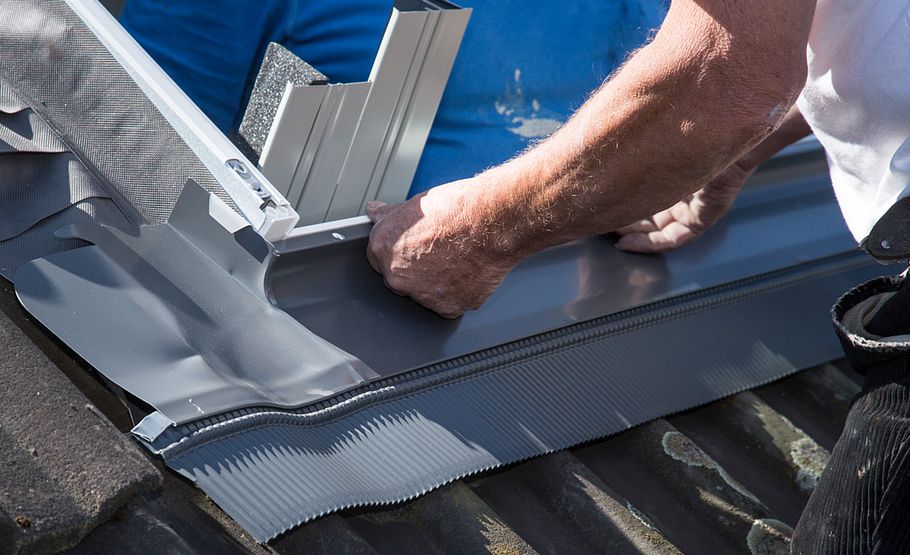

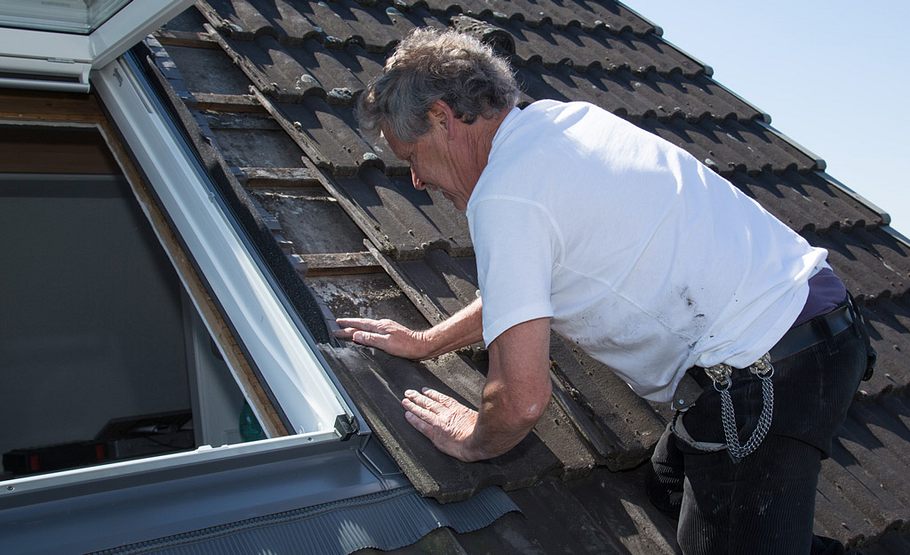

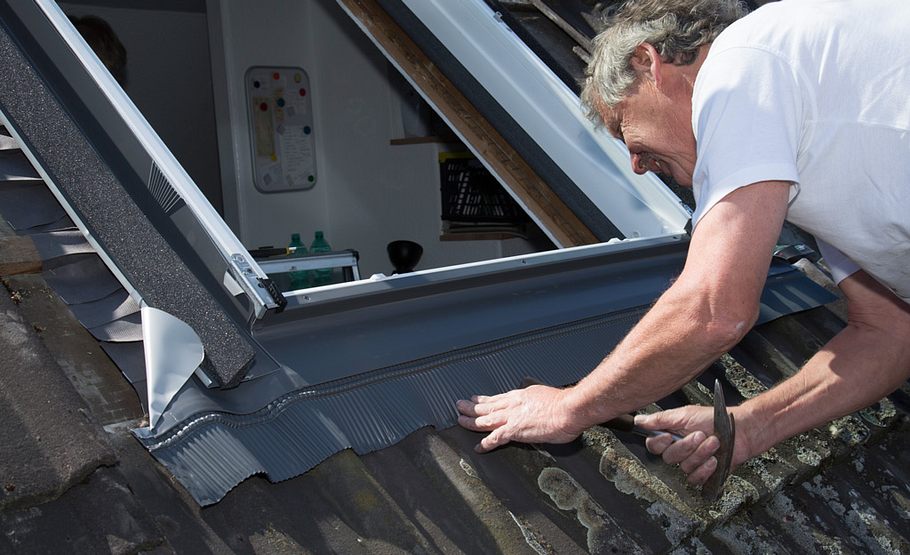

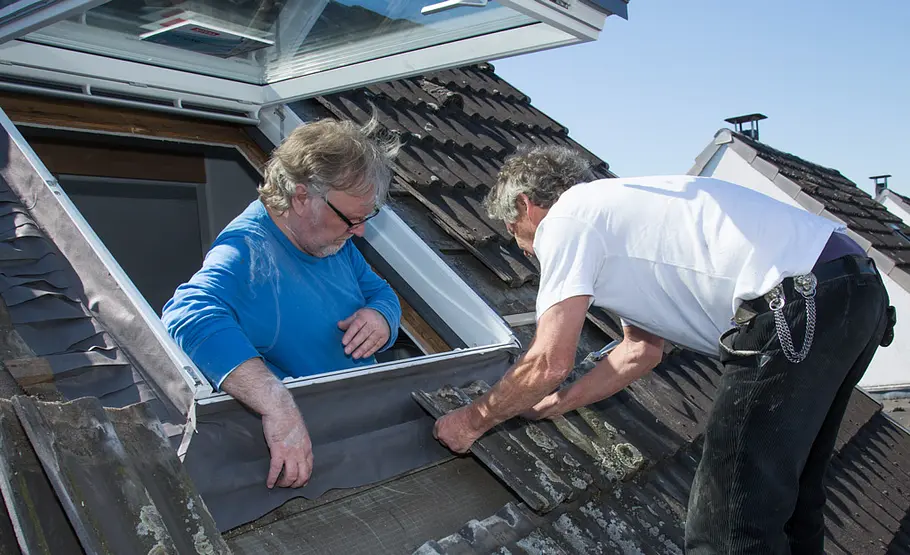

Die Aluminiumschürze des Eindeckrahmens wird bündig an die Wellen der Dachsteine angedrückt, z. B. mit einem Hammergriff.

Foto: sidm / CK

Dachflächenfenster austauschen

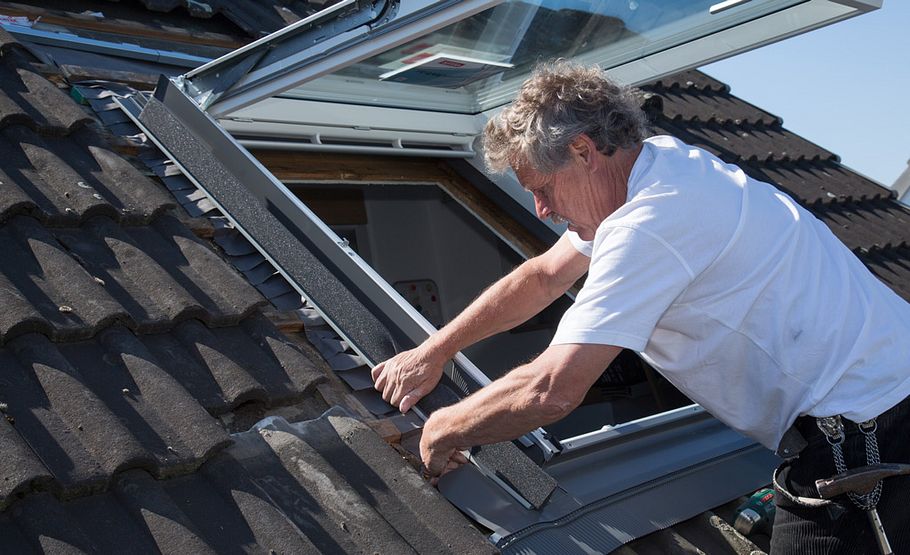

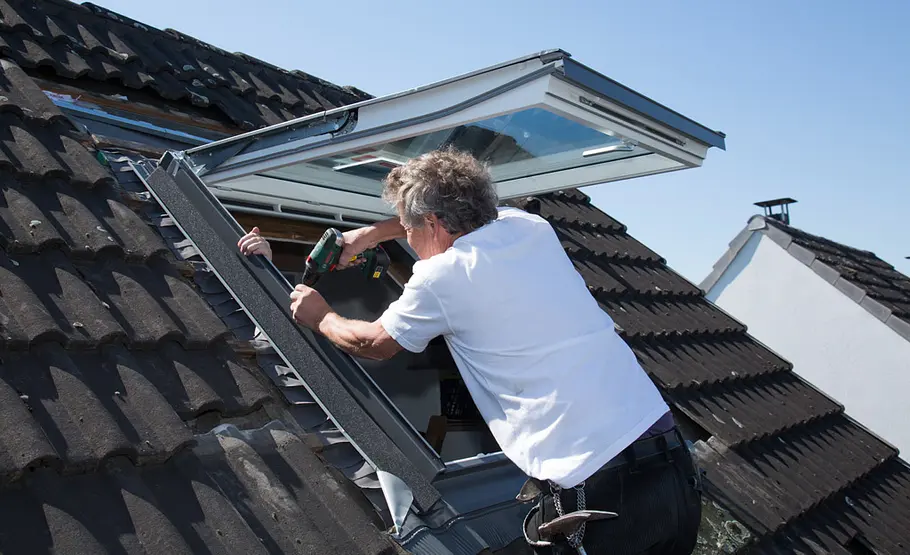

Die Blendrahmenabdeckbleche werden seitlich am Fensterrahmen montiert.

Foto: sidm / CK

Dachflächenfenster austauschen

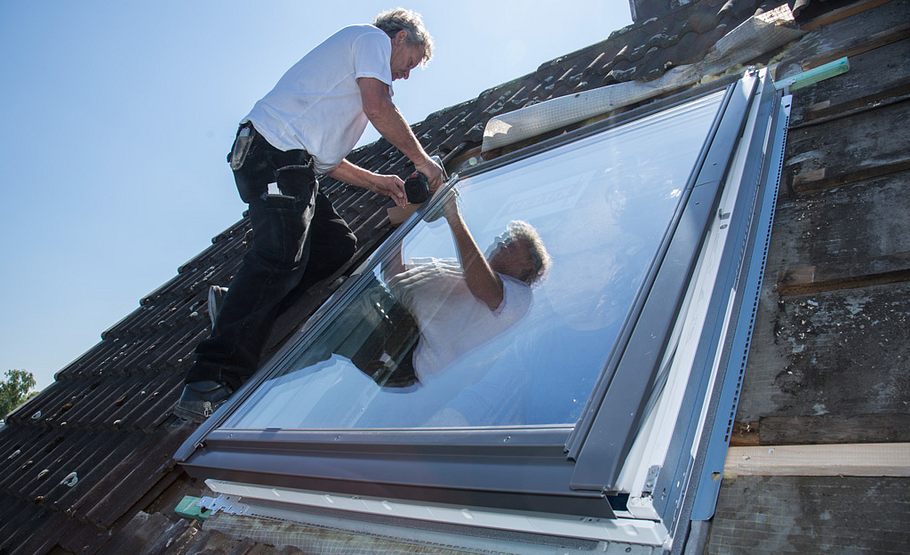

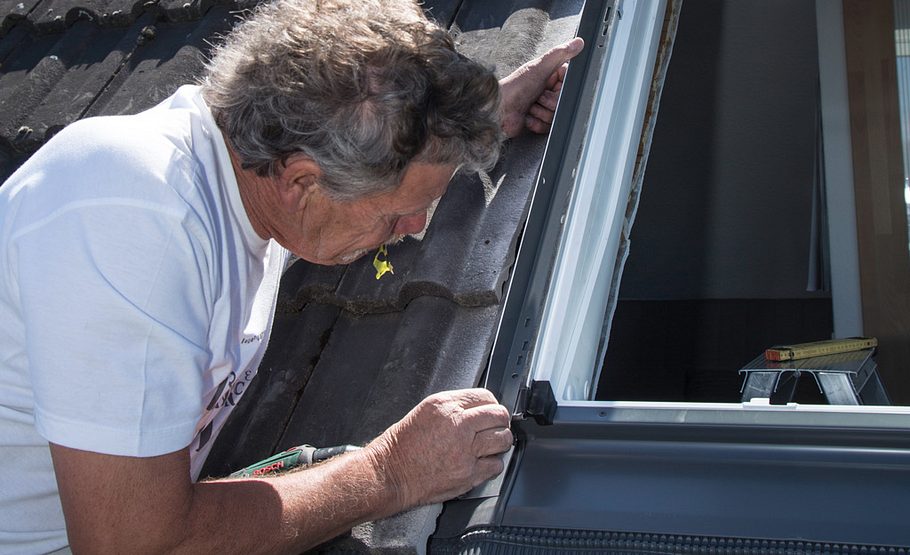

Sie werden am Fensterrahmen verschraubt.

Foto: sidm / CK

Dachflächenfenster austauschen

Oberteil des Eindeckrahmens aufstecken …

Foto: sidm / CK

Dachflächenfenster austauschen

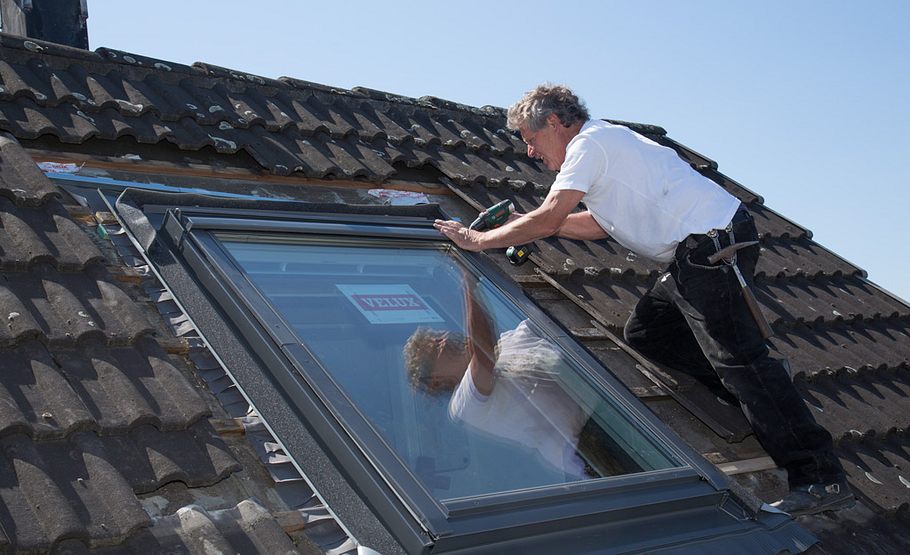

… und verschrauben.

Foto: sidm / CK

Dachflächenfenster austauschen

Der Schaumstoff an den Eindeckrahmenseitenteilen wird auf die Höhe der Dachsteine gekürzt. Danach werden diese aufgelegt.

Foto: sidm / CK

Dachflächenfenster austauschen

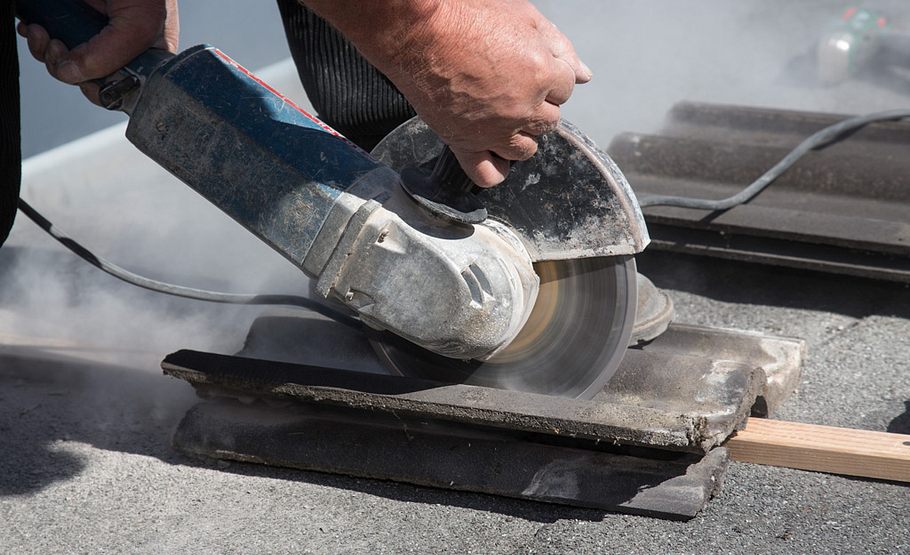

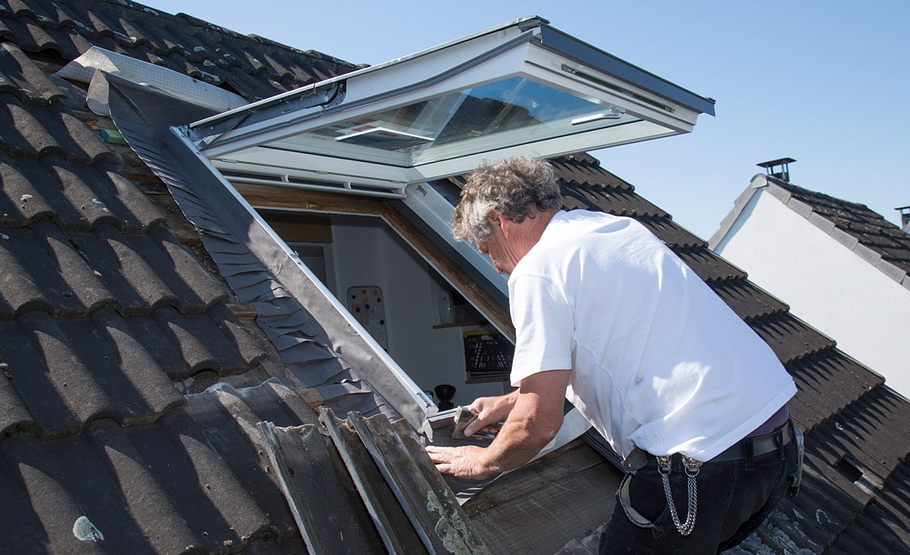

Je nach Änderungsmaßnahmen müssen Dachpfannen noch mit Winkelschleifer und Diamanttrennscheibe gekürzt werden.

Foto: sidm / CK

Dachflächenfenster austauschen

Folgt ein Rollladen, werden obenauf noch Führungsschienen befestigt.

Foto: sidm / CK

Dachflächenfenster austauschen

Die alte Innenverkleidung ist zwar schon herausgetrennt, aber auch oberhalb des neuen Fensters muss eine alte Gipsplatte …

Foto: sidm / CK

Dachflächenfenster austauschen

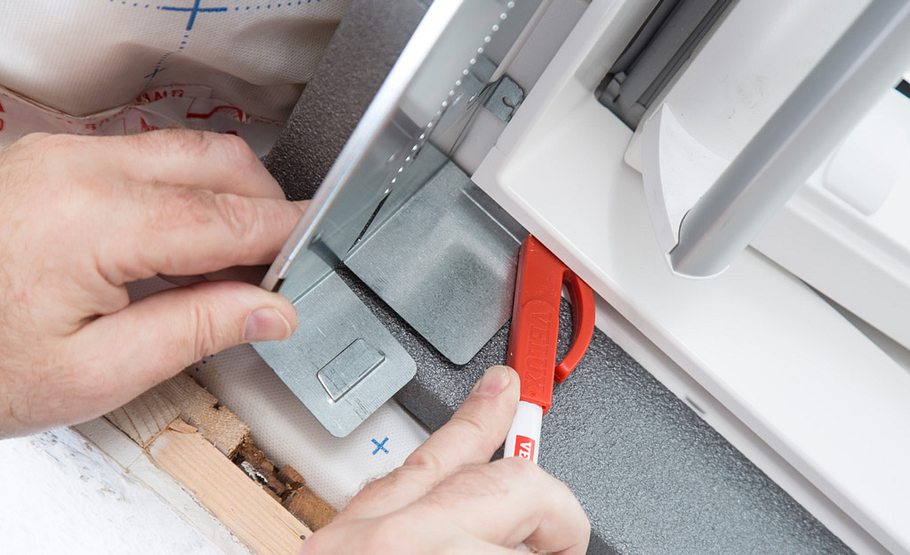

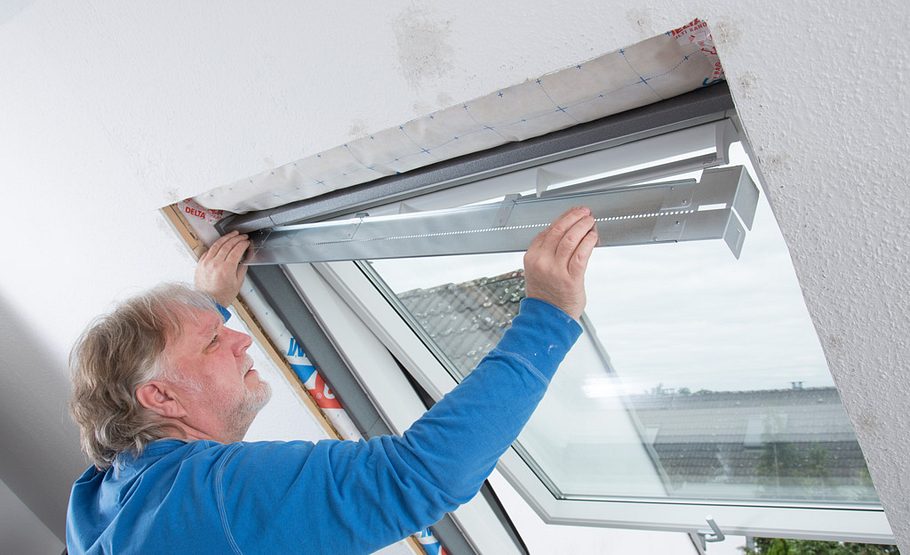

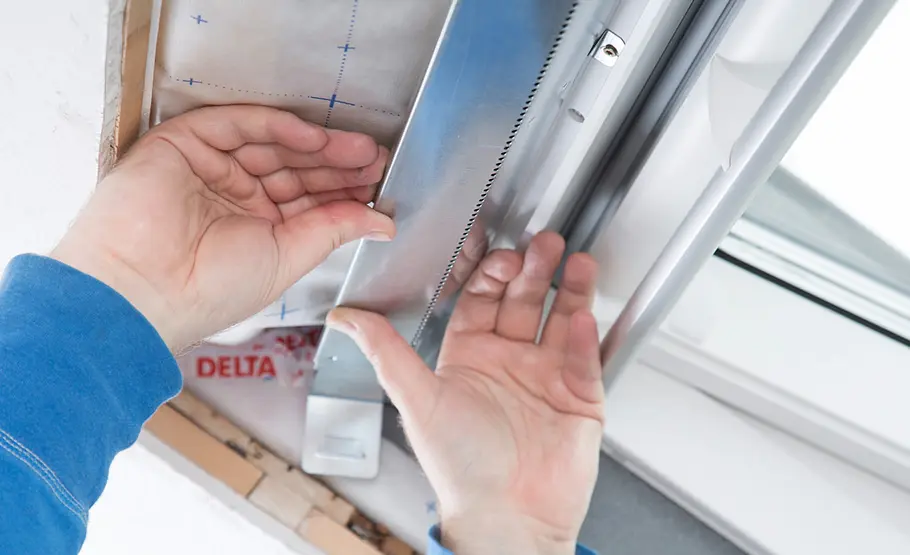

… noch weiter ausgeschnitten werden. Es folgt der Montagerahmen des Einbausets. Zunächst oben ein Querprofil einsetzen.

Foto: sidm / CK

Dachflächenfenster austauschen

Das mitgelieferte Velux-Werkzeug kann dabei hilfreich sein.

Foto: sidm / CK

Dachflächenfenster austauschen

Das Profil anschließend am Fensterrahmen an den vorgesehenen Stellen festschrauben.

Foto: sidm / CK

Dachflächenfenster austauschen

Dann das Profil nach vorne umknicken.

Foto: sidm / CK

Dachflächenfenster austauschen

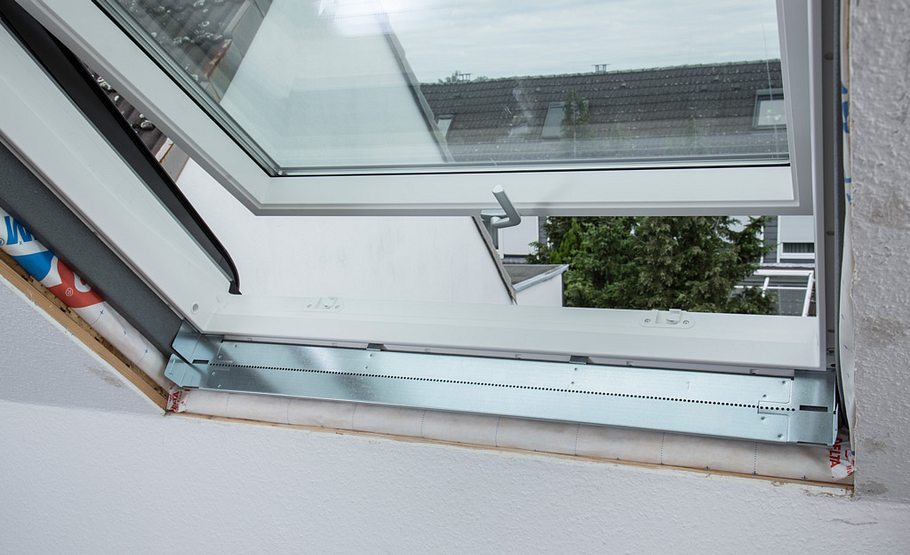

Auch unten wird ein Querprofil eingesetzt und nach unten umgeknickt. Weitere Profile sind bei der hier geringen Laibungstiefe nicht nötig.

Foto: sidm / CK

Dachflächenfenster austauschen

Die vorhandene Dampfbremse in den Ecken schräg einschneiden und aus der Dachfläche nach innen ziehen.

Foto: sidm / CK

Dachflächenfenster austauschen

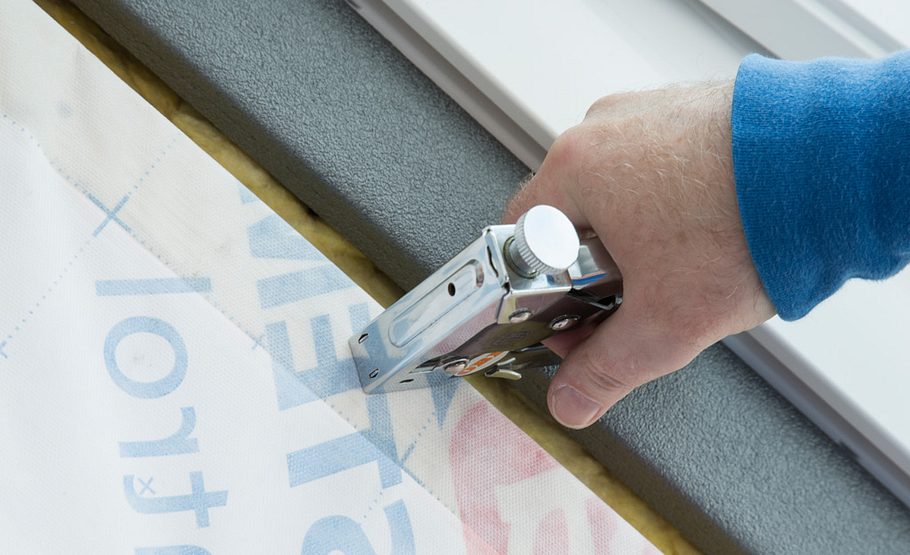

Hohlräume in der Laibung ggf. noch dämmen, Dampfbremse nach vorne umknicken und an den Sparren festtackern.

Foto: sidm / CK

Dachflächenfenster austauschen

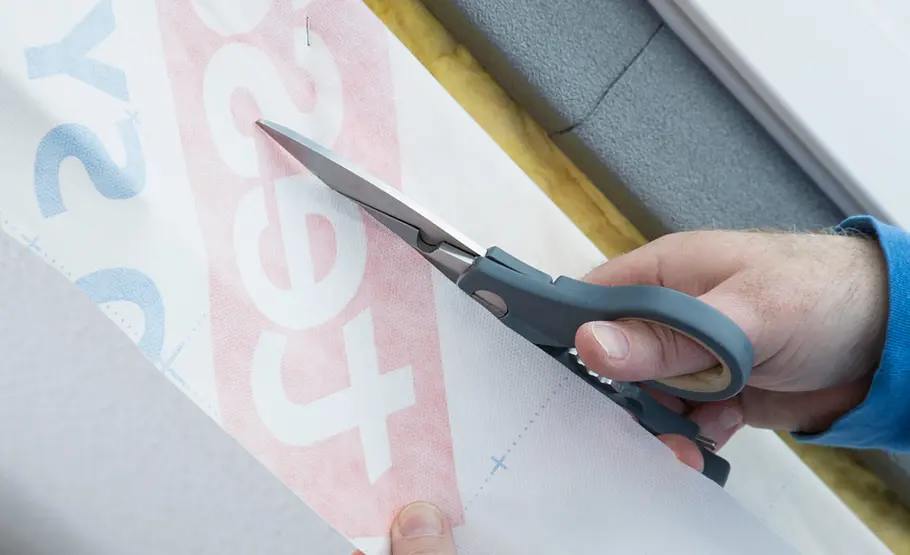

Überstände der alten Dampfbremse abschneiden.

Foto: sidm / CK

Dachflächenfenster austauschen

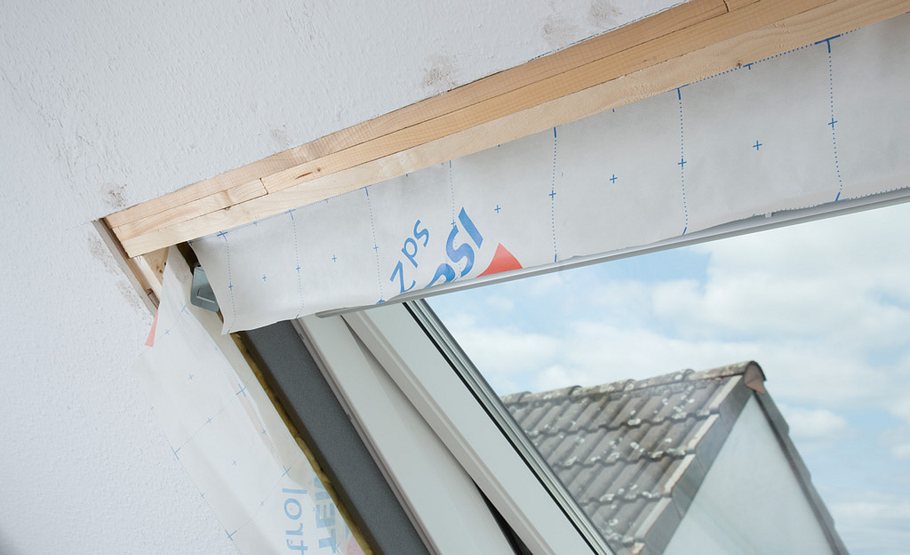

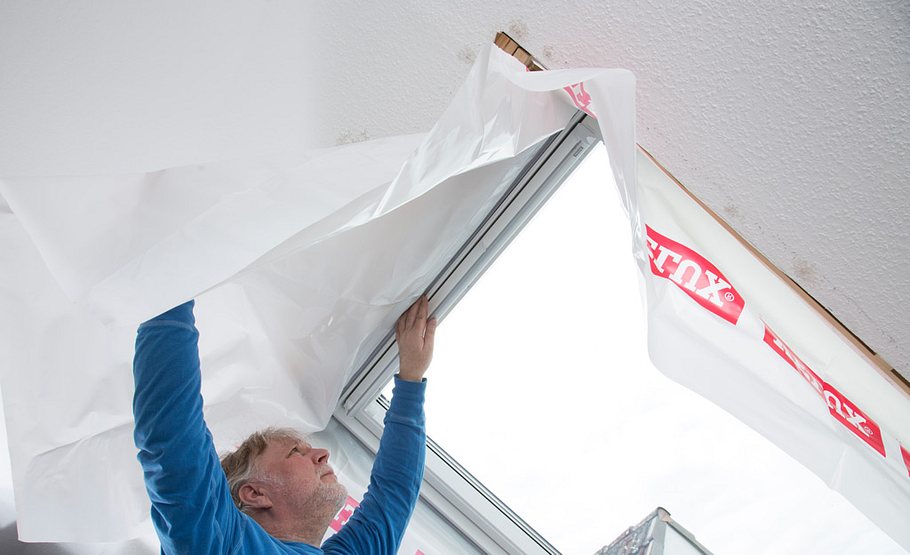

Dann die Velux-Dampfsperrschürze in die Laibung einsetzen.

Foto: sidm / CK

Dachflächenfenster austauschen

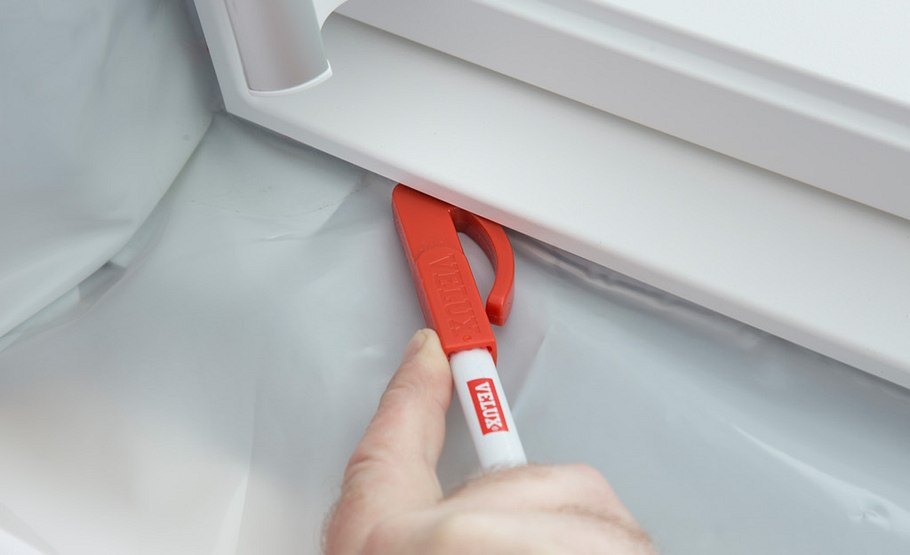

Klemmen Sie die Schürze mit dem Velux-Werkzeug spannungsfrei in den Fensterrahmen, Knickstellen vermeiden!

Foto: sidm / CK

Dachflächenfenster austauschen

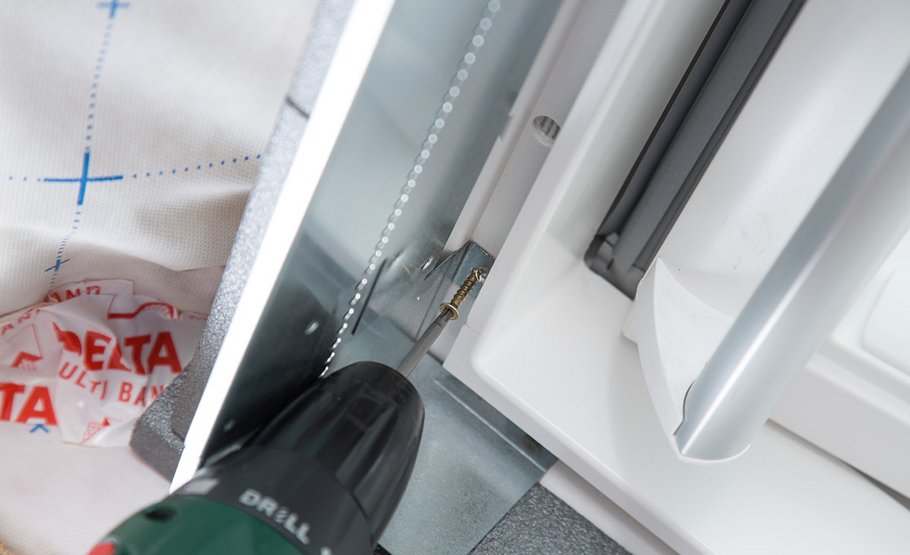

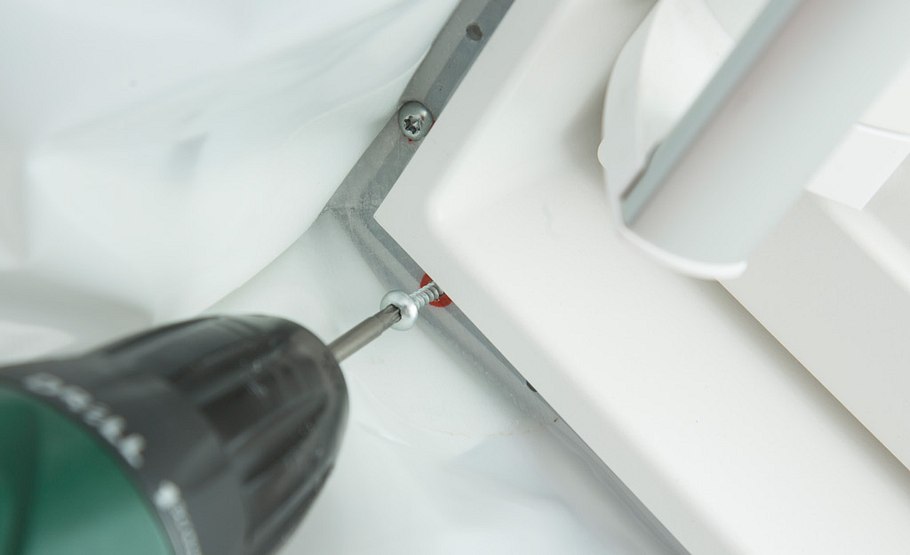

Je zwei der beiliegenden acht Schrauben im Eckbereich an den vorgesehenen Löchern mit dem Rahmen verschrauben.

Foto: sidm / CK

Dachflächenfenster austauschen

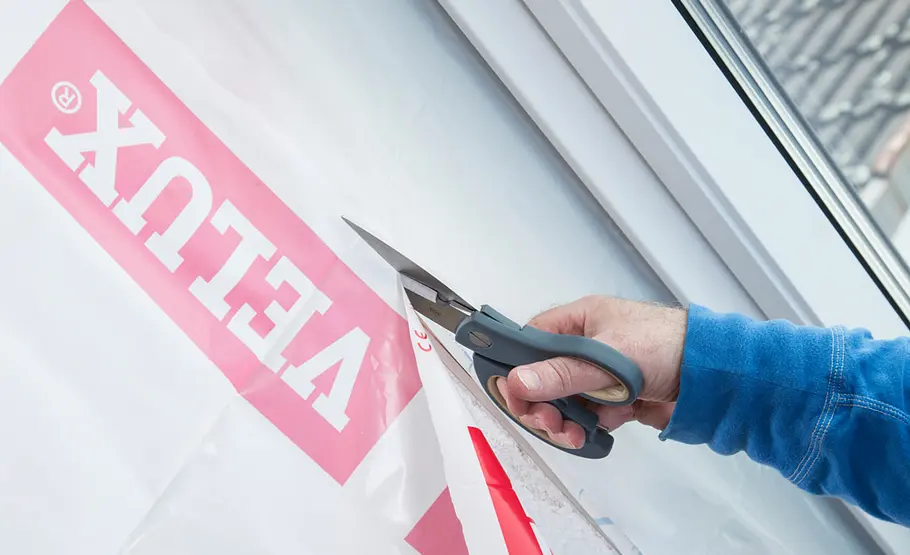

Die Dampfsperrschürze nun ggf. etwas kürzen – sie muss sich mit der vorhandenen Dampfbremse überlappen können.

Foto: sidm / CK

Dachflächenfenster austauschen

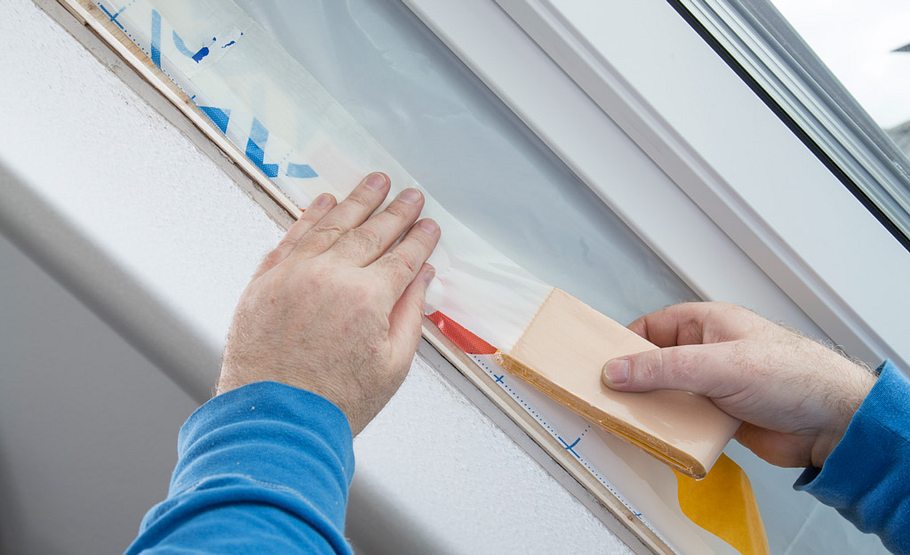

Dann die sich überlappenden Dampfbremsen aus der Dachfläche und aus der Laibung mit Dampfbremsklebeband abdichten.

Foto: sidm / CK

Dachflächenfenster austauschen

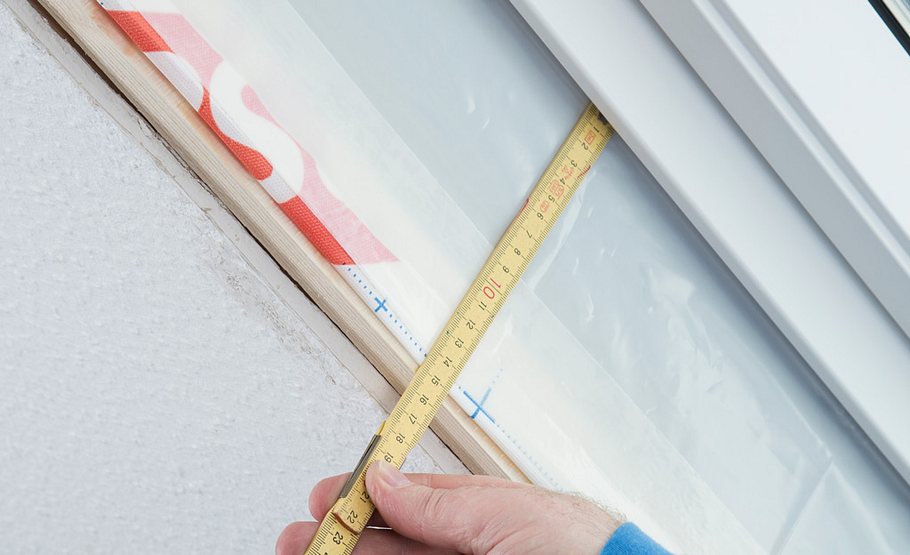

Laibungstiefe ausmessen, …

Foto: sidm / CK

Dachflächenfenster austauschen

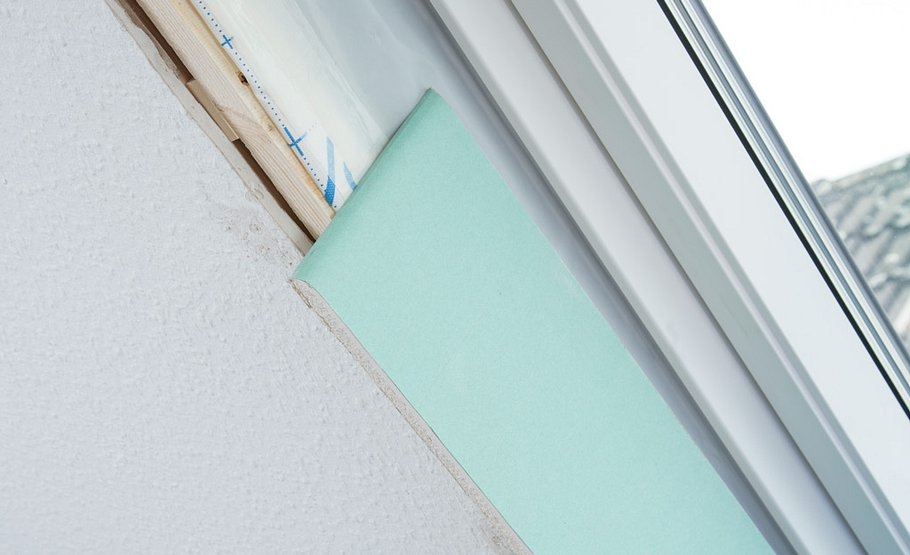

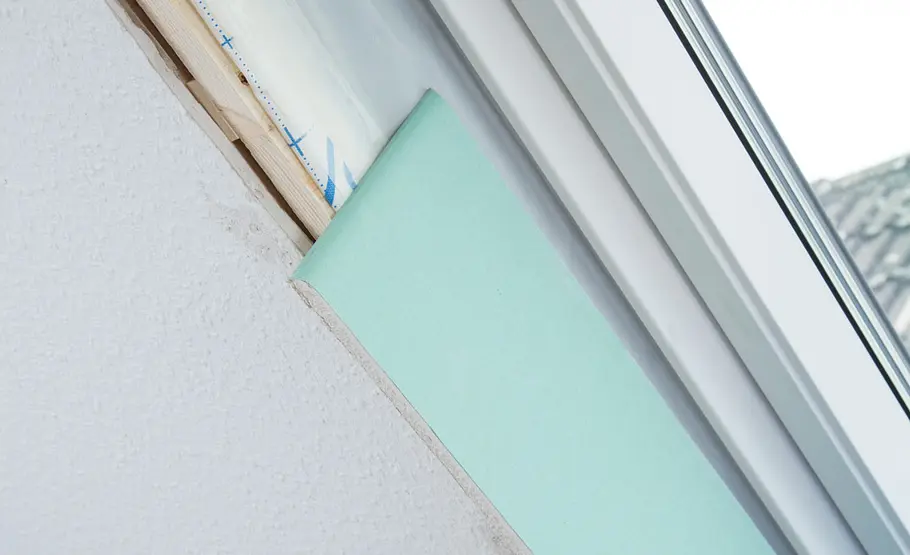

… Gipsplatten entsprechend zuschneiden und befestigen. Abschließend ggf. tapezieren und streichen.

Checkliste Werkzeug

  • Akku-Bohrschrauber

  • Gummihammer

  • Kettensäge

Bei dem Einbau eines Velux Austauschfensters können Sie problemlos mithelfen. Haben Sie keinerlei Vorkenntnisse raten wir jedoch von einem selbstständigen Austausch des Velux Austauschfensters ab. Selbst kleine Baufehler können in diesem Bereich zu verdeckten Bauschäden führen. Arbeiten Sie daher immer mit einem Dachdecker oder einem Zimmermann zusammen.

Velux Austauschfenster: Fenstertausch oder Komplettaustausch?

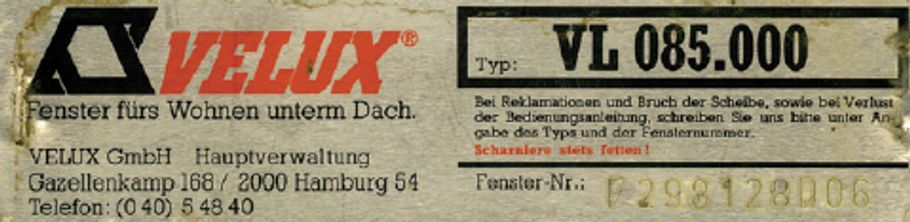

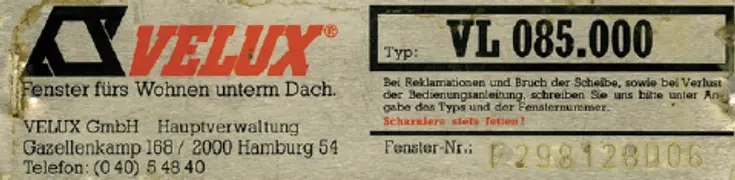

Die besten technischen Werte erzielt man bei einem Komplettaustausch alter Fenster, indem man sie durch ein aktuelles Velux Austauschfenster in den heute gängigen Größen ersetzt und dabei die Abdichtung und Dämmung rund ums Fenster erneuert. Hierbei wird aber die alte Innenverkleidung samt angrenzender Flächen abgerissen und ebenfalls erneuert. Soll das nicht geschehen bzw. ist das schwierig bis unmöglich, weil es sich z. B. um ein Bad mit gefliesten Flächen handelt, geht der Fenstertausch auch anders: Mit Ersatz in den alten Fenstergrößen, den Velux für nahezu alle Fenster, auch anderer Hersteller, anbietet. Wichtig in dem Fall sind die Typenschilder wie unten abgebildet:

Velux Austauschfenster
Foto: sidm / CK

Hierbei handelt es sich um ein Fenster, das vor 1991 eingebaut wurde. Velux gibt in Übersichten entsprechende Informationen, welche neuen Dachfenster sich für welche alten zum Austausch eignen.

Velux Austauschfenster einbauen

Ein altes Fenster gegen ein neues Velux Austauschfenster in aktuellen Standardgrößen auszutauschen, ist meist kein Problem. Geringe Maßabweichungen kann man nach dem Ausbau mit wenig Aufwand ausgleichen. Bei dem neuem Kunststoffdachfenster unbedingt den U-Wert beachten. Je niedriger der Wert, desto besser die Wärmedämmung. Das Fenster in unserem Beispiel bietet mit einem U-Wert von 1,2 W (m2K) einen hohen Wärmeschutz.

Praxistipp: Möchte man kein Standard-Innenfutter, sondern die Laibung z. B. mit Bauplatten verkleiden, soll ein Einbauset inkl. Dampfsperrschürze helfen – es erspart individuelle, aufwendige Unterkonstruktionen.
