TV-Wand selber bauen

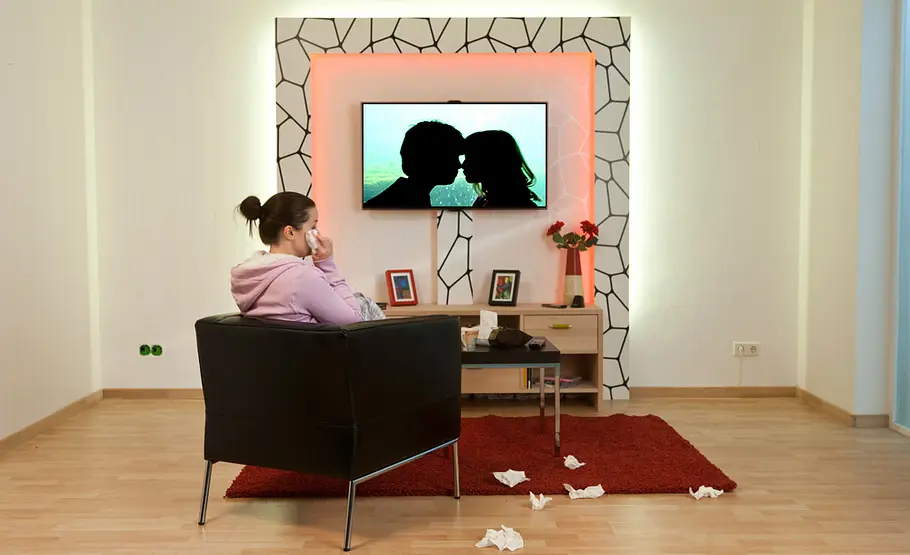

Diese TV-Wand ist eine gute Idee für Grafik- und Technikfreunde: Ein tapezierter Rahmen aus MDF, passend zur mustergleich beklebten Rückwand. Der Rahmen ist mit LED-Streifen hinterleuchtet: LED mit fernbedienbarer Farbwechsel-Funktion im Innenrahmen und warmweißes LED-Licht außen.

(1/42)
TV-Wand selber bauen
Foto: sidm / DW; hofschlaeger / pixelio.de

TV-Wand selber bauen

Farbwechsel-LED setzen Ihr Fernsehgerät ins rechte Licht.

Foto: sidm / DW

TV-Wand selber bauen

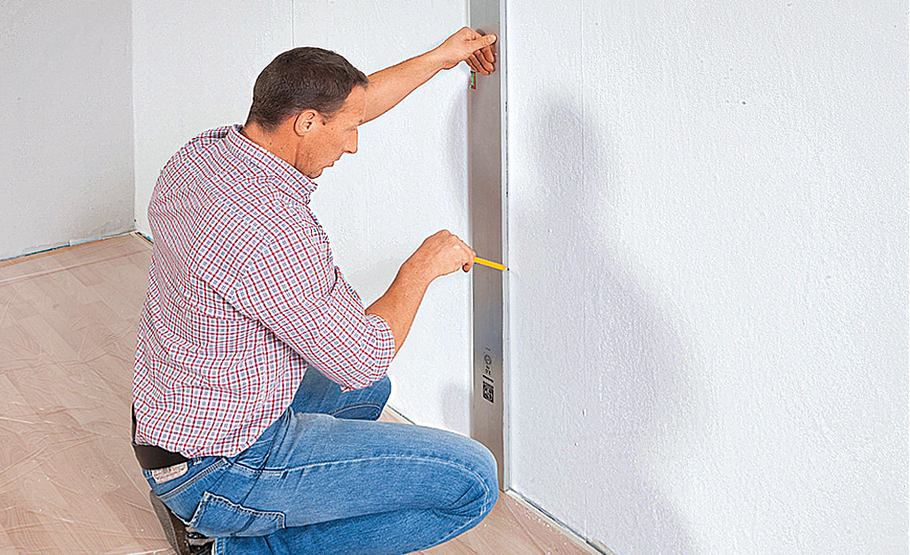

Rückwandfläche bis zur Mitte des späteren Rahmens aufzeichnen. Auch die Mittelachse senkrecht markieren.

Foto: sidm / DW

TV-Wand selber bauen

Schneiden Sie die Vliesfasertapete auf Länge. Aber achten Sie dabei auf den Rapport und die Position der Bahnen.

Praxistipp: Der Rapport gibt bei Mustertapeten den Versatz/Verschnitt an, der erforderlich ist, damit ein bahnenübergreifendes Gesamtmuster entsteht.

Foto: sidm / DW

TV-Wand selber bauen

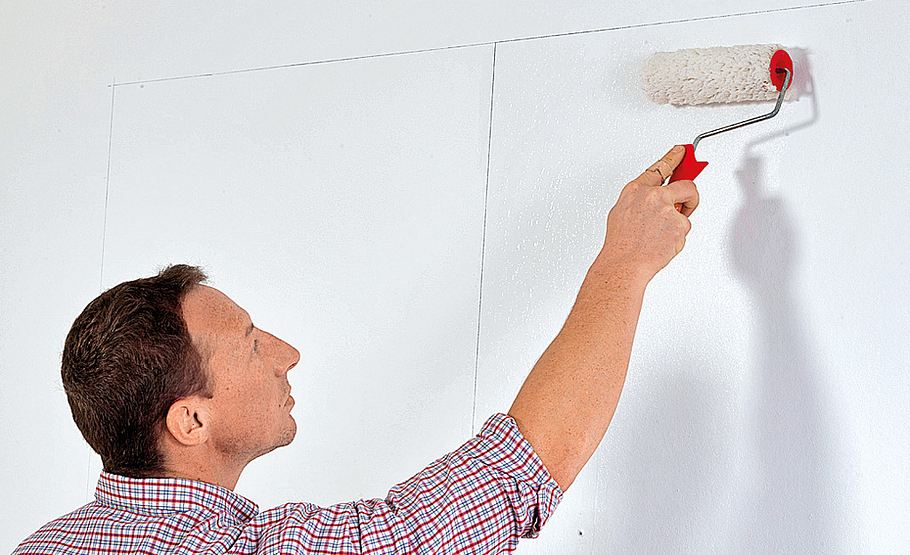

Sie tapezieren achssymmetrisch, d. h. von der Mitte nach links und rechts. Vliesfaser-Tapetenkleister satt auftragen.

Foto: sidm / DW

TV-Wand selber bauen

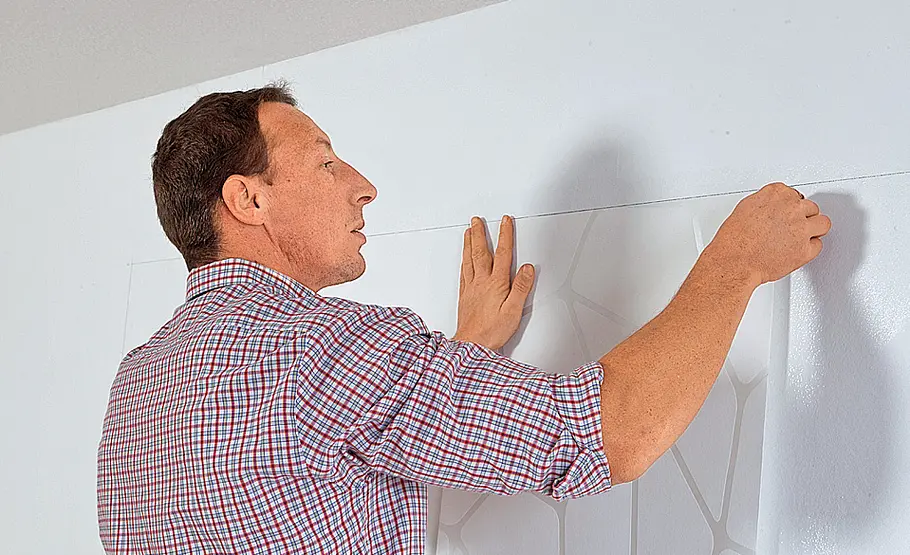

Danach die erste Tapetenbahn zügig ins Kleisterbett legen und ausrichten. Diese Methode nennt sich Wandklebeverfahren.

Foto: sidm / DW

TV-Wand selber bauen

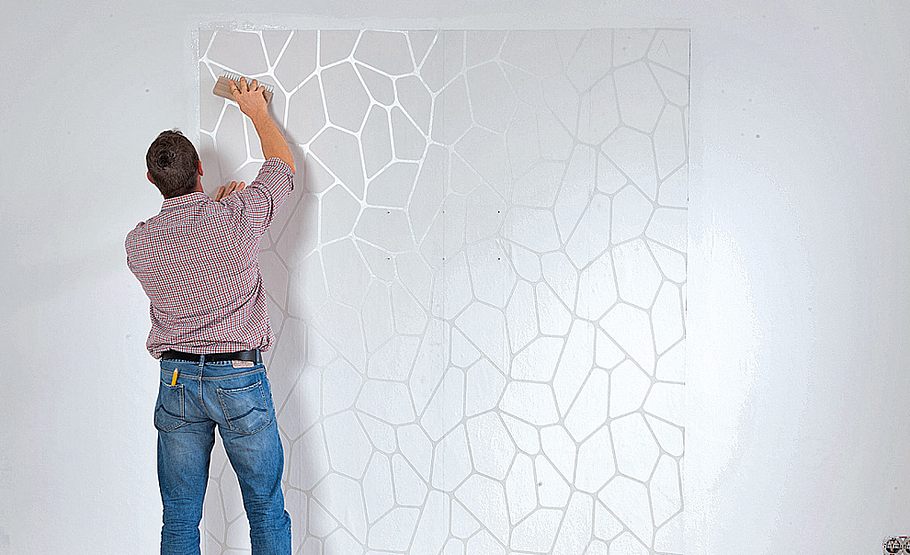

Sitzt die Tapete, kann Sie mit Bürste oder Rolle blasenfrei von der Mitte nach außen angedrückt werden. So nach und nach …

Foto: sidm / DW

TV-Wand selber bauen

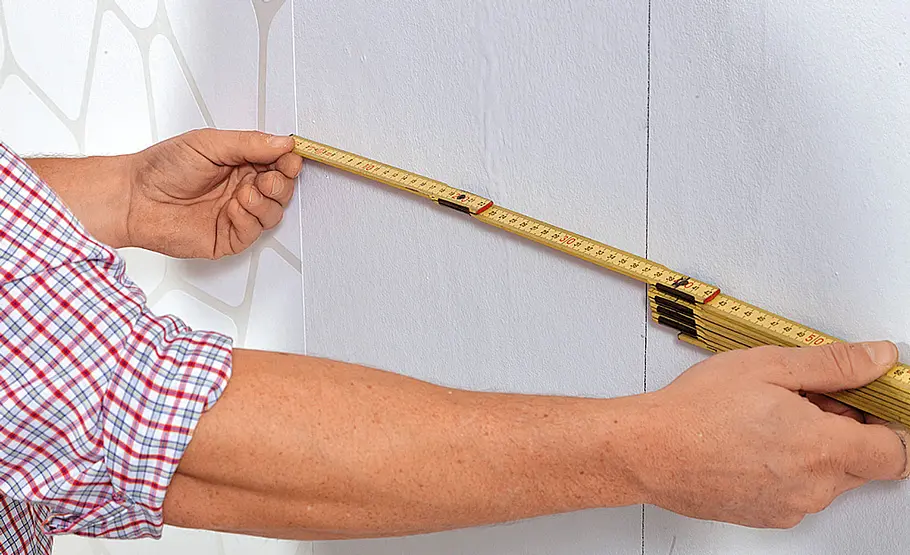

… alle Bahnen „im Rapport“ verkleben. Die Breite des Reststücks exakt messen.

Foto: sidm / DW

TV-Wand selber bauen

Schneiden Sie diese Bahnen (linke und rechte Außenbahn) trocken und natürlich jeweils an der Außenseite sauber zu.

Foto: sidm / DW

TV-Wand selber bauen

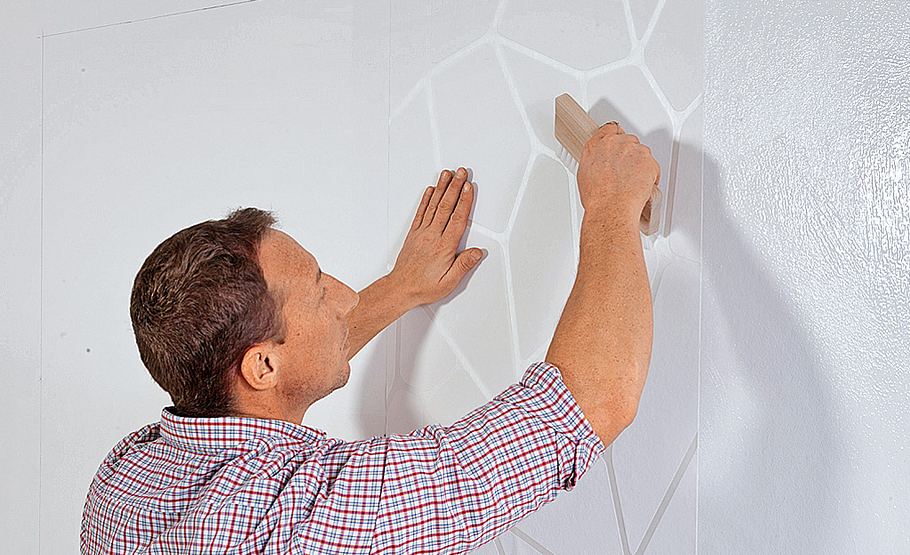

Kleister immer abschnittweise auf die Wand auftragen, damit er nicht vorzeitig trocknet. Die Stöße abbürsten.

Foto: sidm / DW

TV-Wand selber bauen

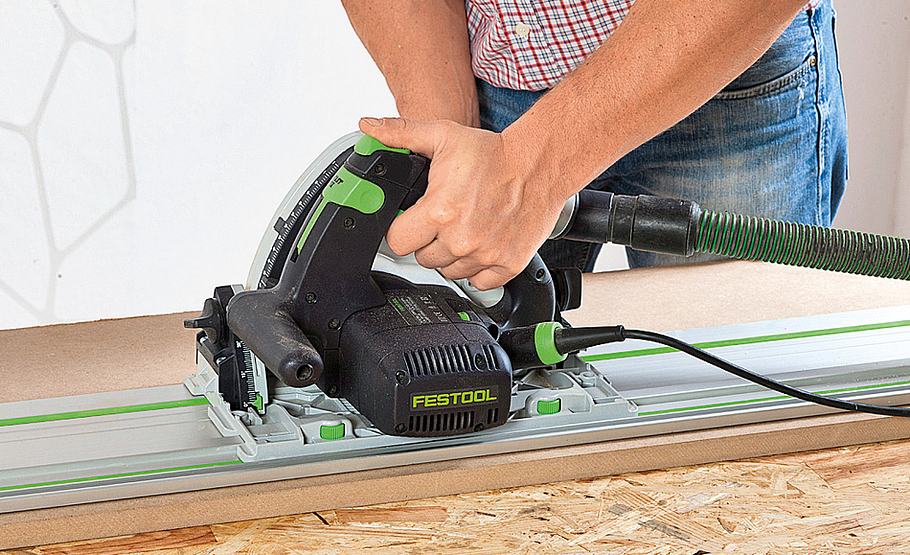

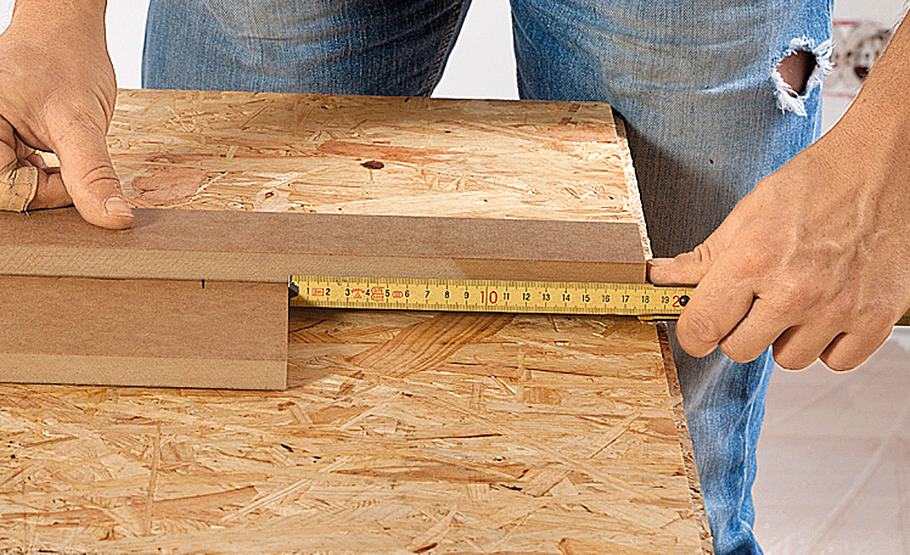

Drei Blendrahmen (hier: 20 cm breit) und drei T-förmig anzusetzende Abstandleisten (mindestens 6 cm breit) zuschneiden.

Foto: sidm / DW

TV-Wand selber bauen

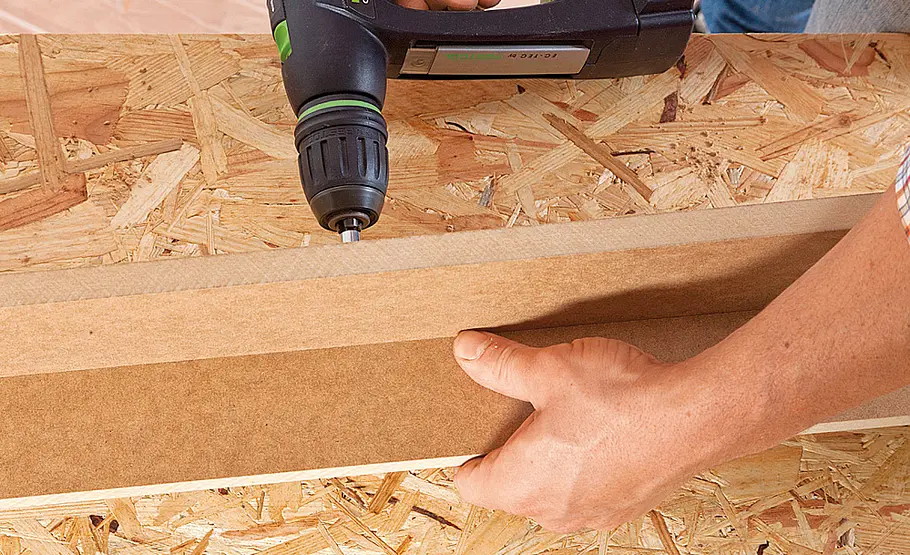

An dem oberen und den seitlichen Blendrahmen-Teilen die Mittelachse anzeichnen. Alle 30 cm bohren und senken.

Foto: sidm / DW

TV-Wand selber bauen

Die Abstandsleisten der Seitenblenden werden um 18 cm nach oben versetzt.

Foto: sidm / DW

TV-Wand selber bauen

Anschließend verschrauben Sie die drei einzelnen Rahmenteile. Wichtig: Die MDF-Schnittkante vorbohren, sonst reißt sie!

Foto: sidm / DW

TV-Wand selber bauen

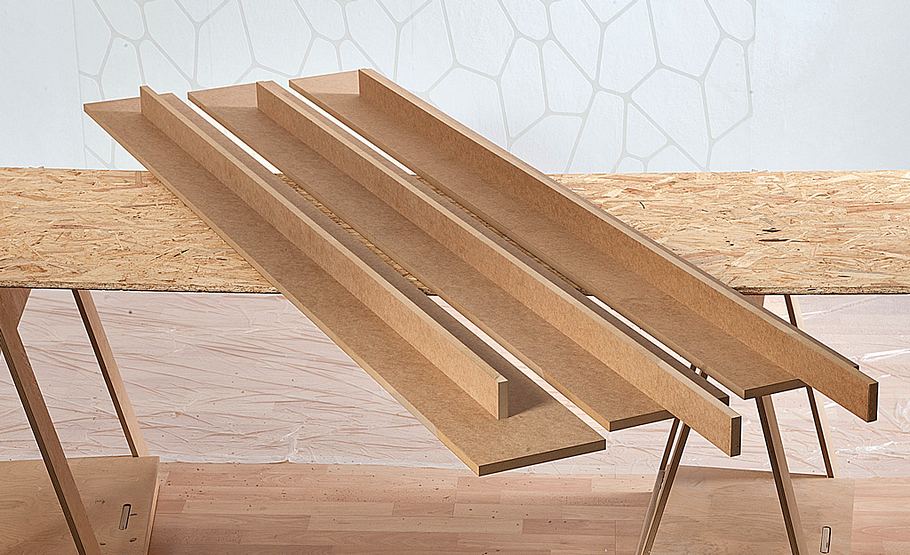

Links die obere Blende mit zurückspringender Wandleiste, daneben die beiden Seitenblenden.

Foto: sidm / DW

TV-Wand selber bauen

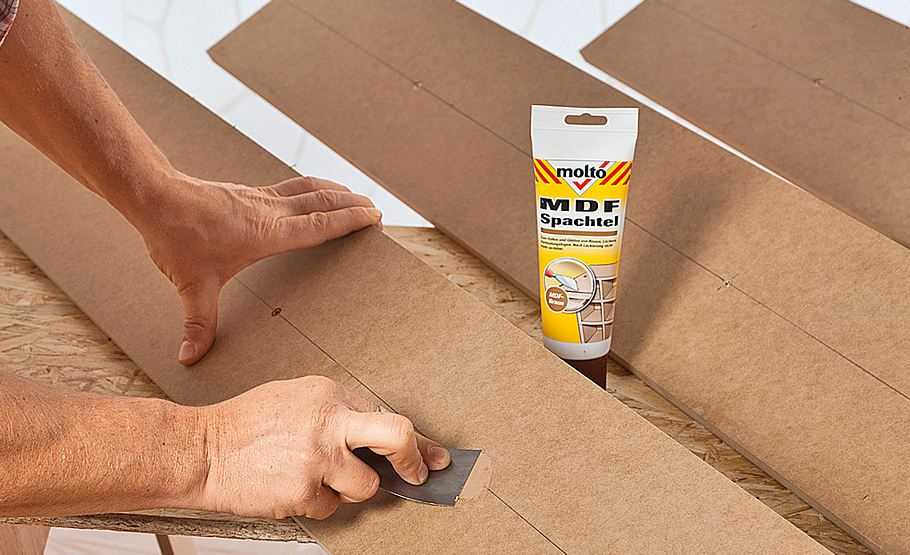

Verspachteln Sie die Schraubenköpfe …

Foto: sidm / DW

TV-Wand selber bauen

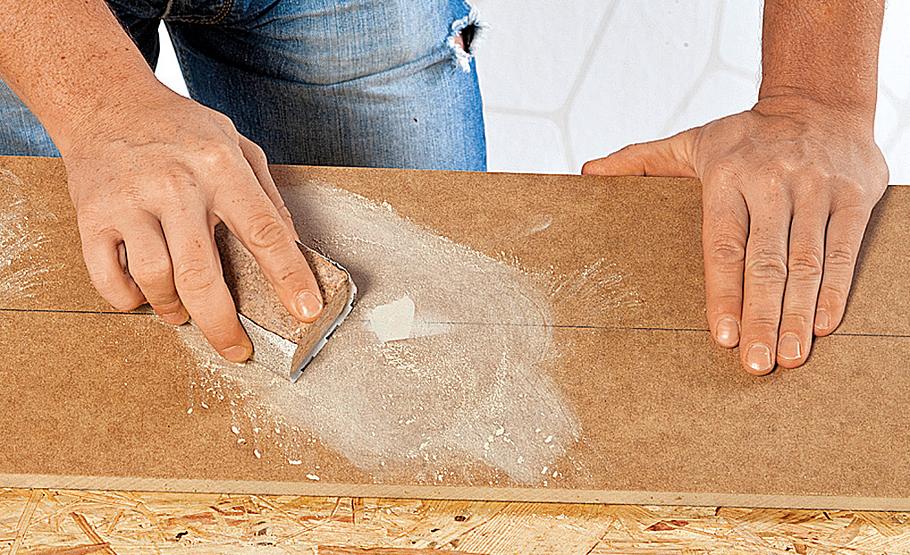

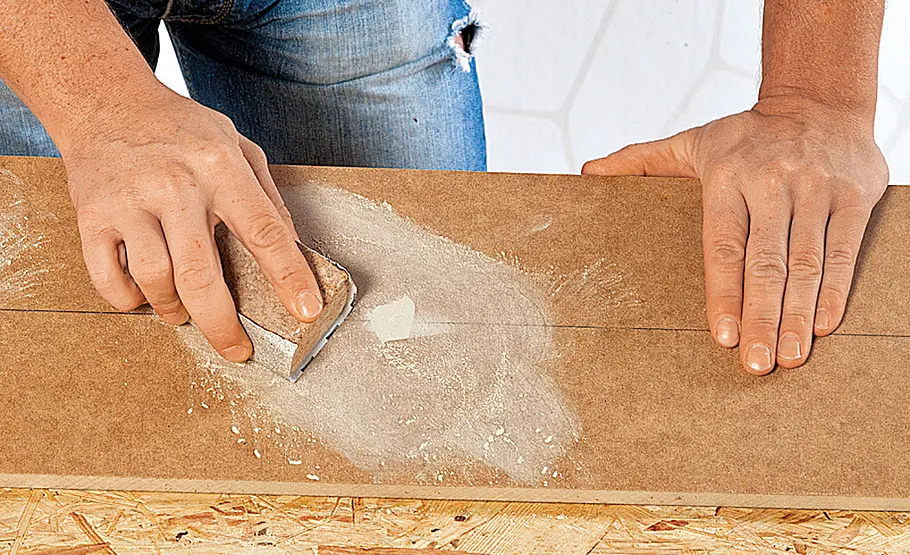

… und schleifen den Überstand nach dem Aushärten plan.

Foto: sidm / DW

TV-Wand selber bauen

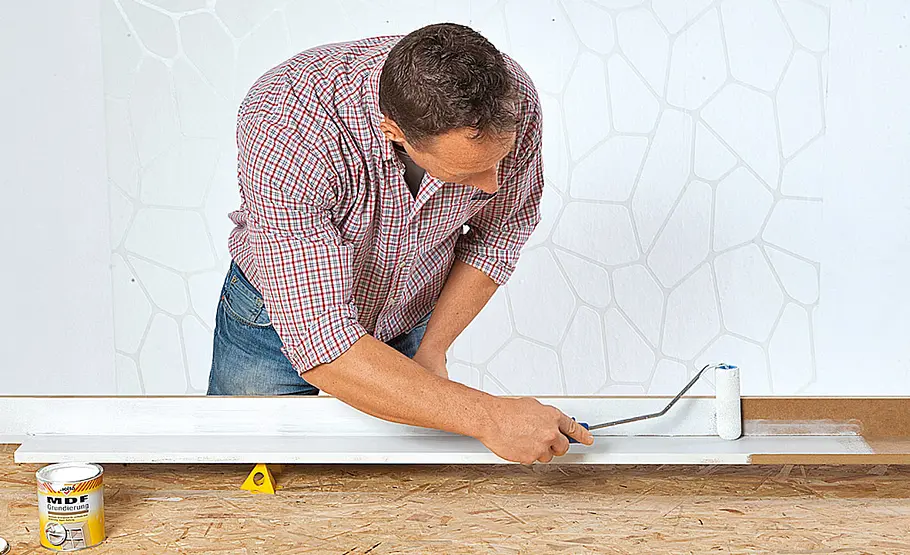

Anschließend die Blendteile mit MDF-Grundierung rundum deckend streichen.

Foto: sidm / DW

TV-Wand selber bauen

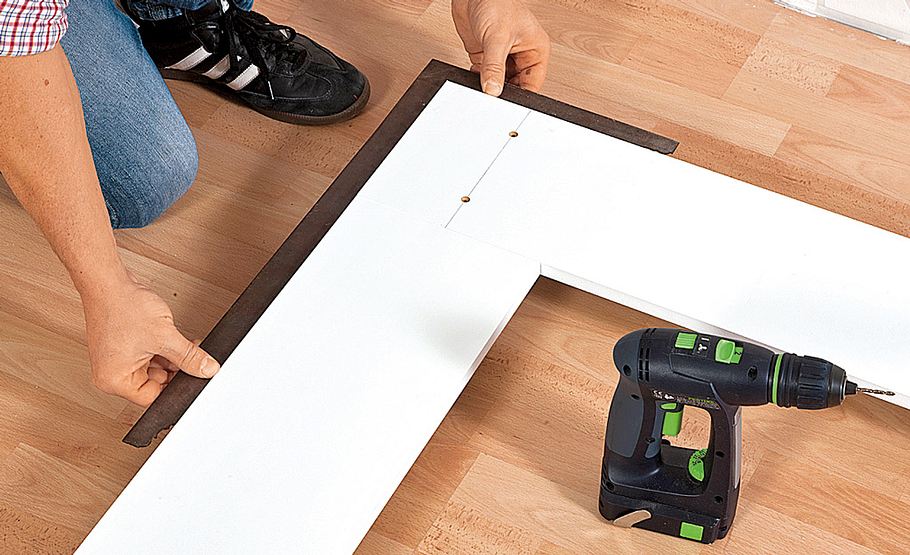

Nun die Rahmenteile rechtwinklig zusammenlegen – die obere Blende liegt auf den überstehenden Wandleisten der Seiten. Bohren, …

Foto: sidm / DW

TV-Wand selber bauen

… senken, vorbohren und verschrauben. Den Rahmen behutsam bewegen (am besten zu zweit) und nicht verkanten.

Foto: sidm / DW

TV-Wand selber bauen

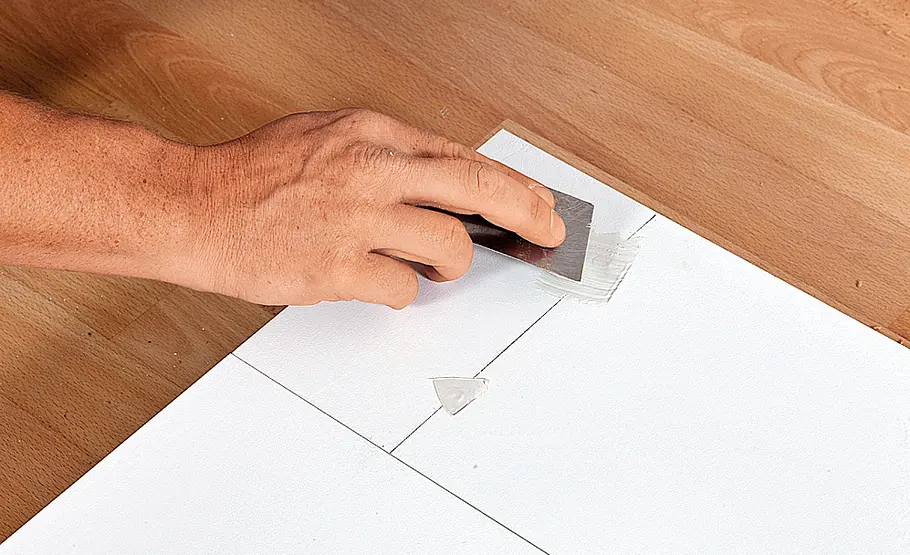

Spachteln Sie nun auch diese Schraubenköpfe sowie die Stoßfuge und schleifen die Fläche nach dem Trocknen glatt.

Foto: sidm / DW

TV-Wand selber bauen

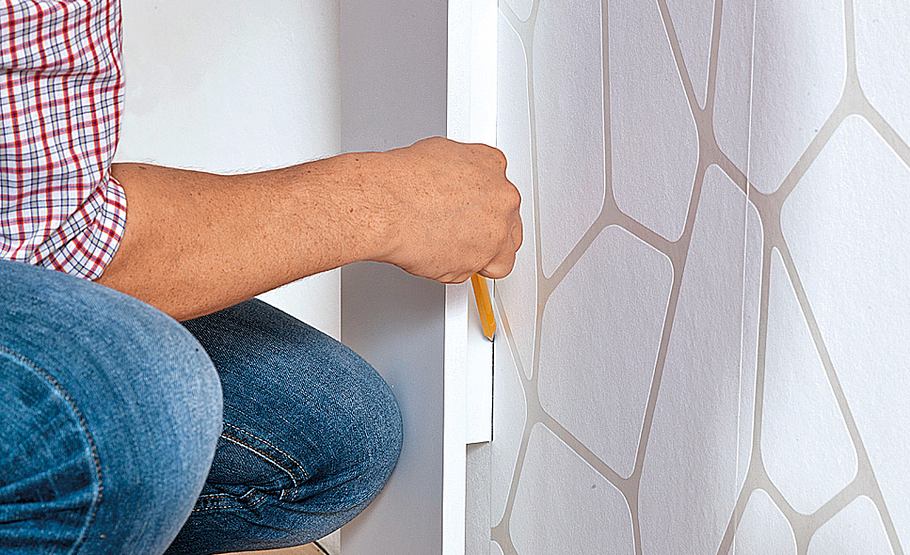

Rahmen vor der Wand ausrichten und die Positionen für die Winkel anzeichnen (zwei oben/außen, zwei unten/innen).

Foto: sidm / DW

TV-Wand selber bauen

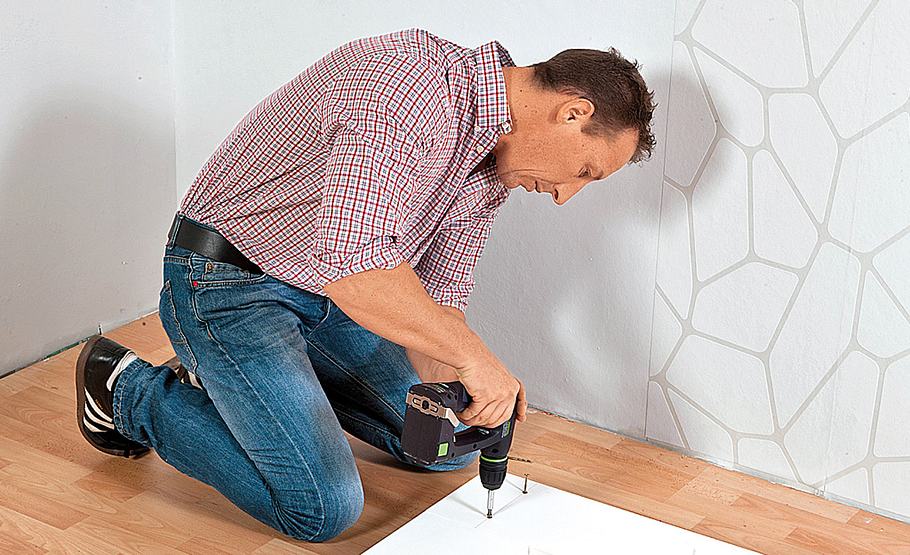

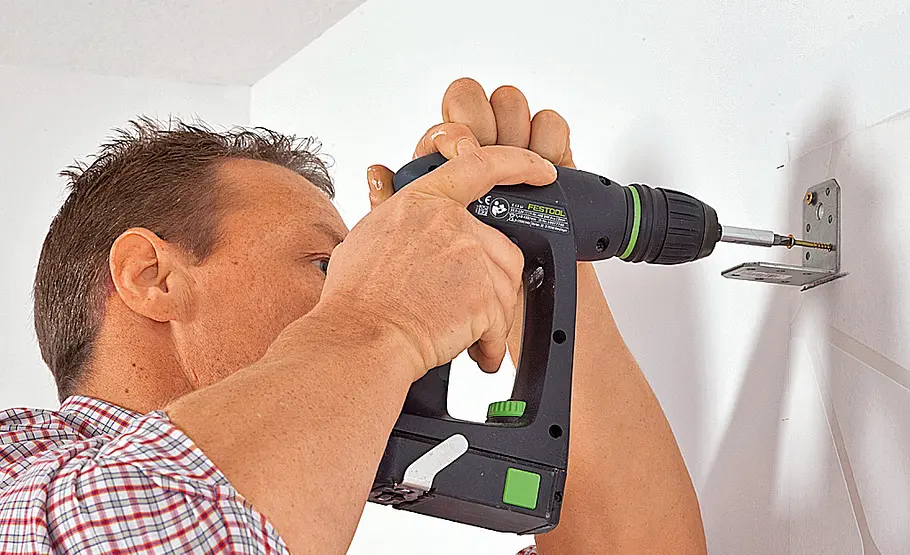

Legen Sie dann den Rahmen vorsichtig ab und befestigen die Winkel mit geeigneten Schrauben und Dübeln.

Foto: sidm / DW

TV-Wand selber bauen

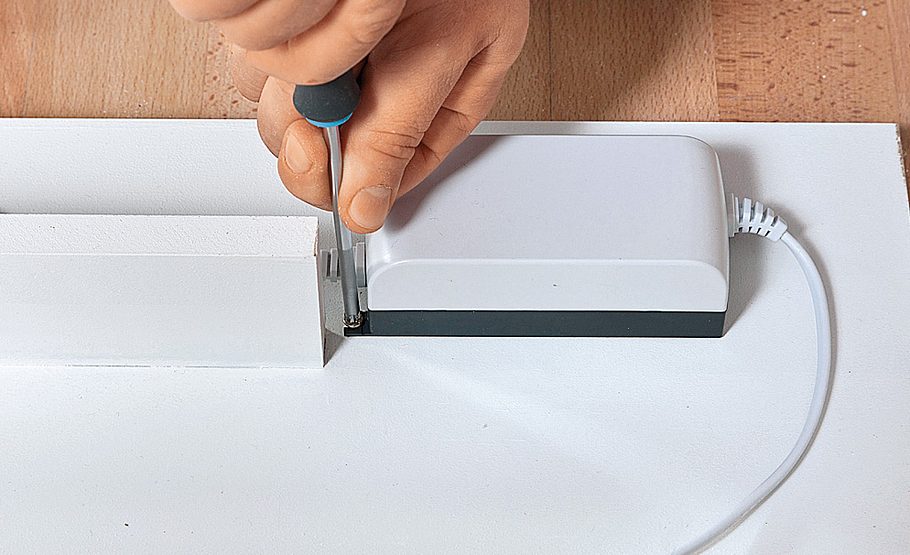

Schrauben Sie den steckerfertigen Trafo für die Farbwechsel-LEDs innen hinter eine der Blenden.

Foto: sidm / DW

TV-Wand selber bauen

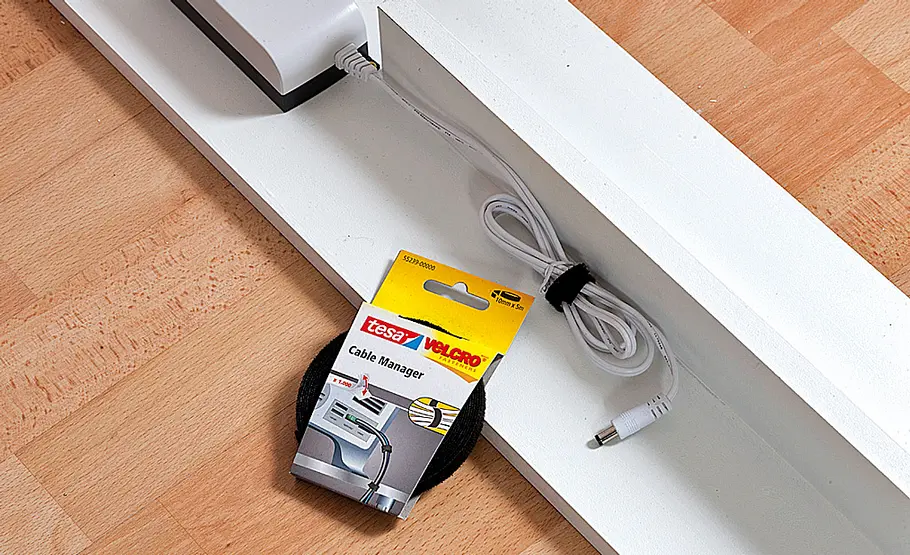

Praxistipp: Leitungen, die hinter den Blenden verstaut werden müssen, können Sie mit angeheftetem Klett-Band ordentlich fixieren.

Foto: sidm / DW

TV-Wand selber bauen

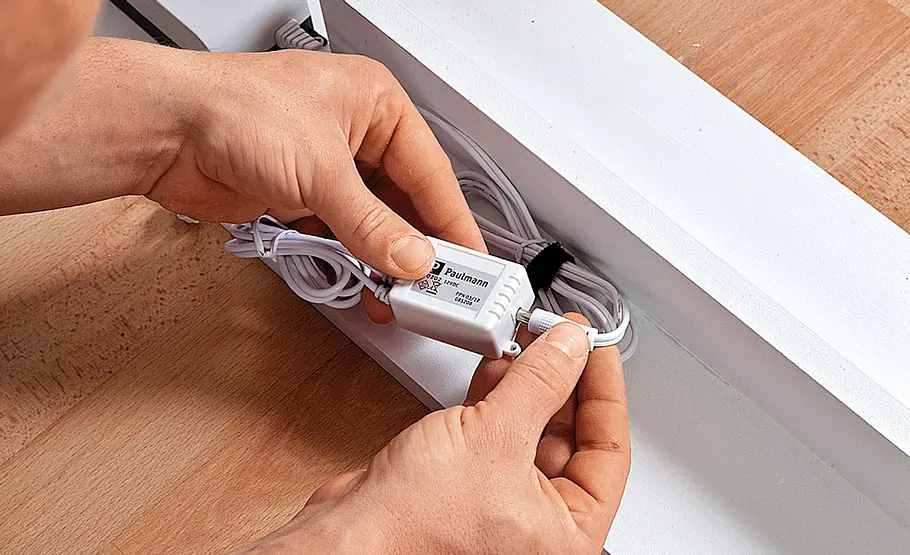

An den Trafo-Ausgang schließen Sie den RGB-Controller an. Er wird einfach eingesteckt.

Foto: sidm / DW

TV-Wand selber bauen

In den Ausgang des RGB-Controllers passt der Stecker des ersten farbigen LED-Ecostripes von 3 Metern Länge.

Foto: sidm / DW

TV-Wand selber bauen

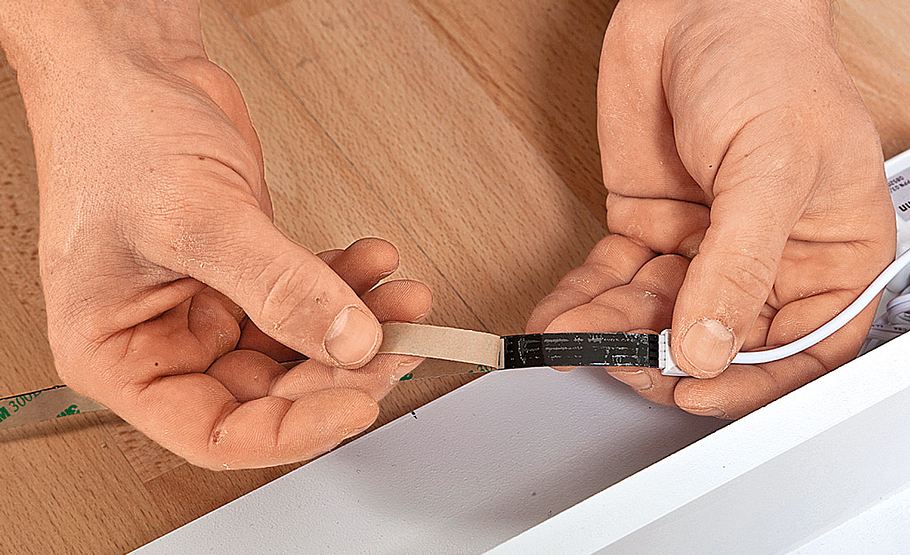

Schutzpapier des Selbstklebe-Rückens Stück für Stück abziehen und den …

Foto: sidm / DW

TV-Wand selber bauen

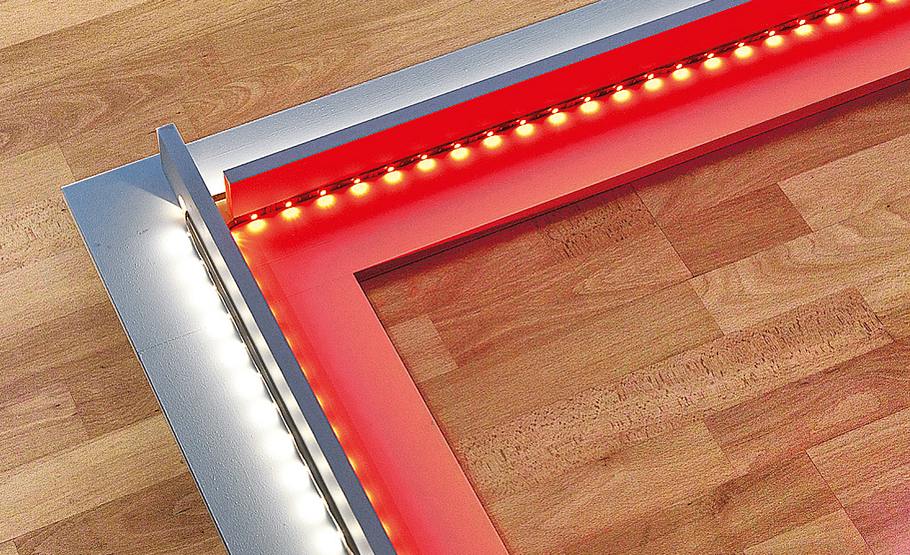

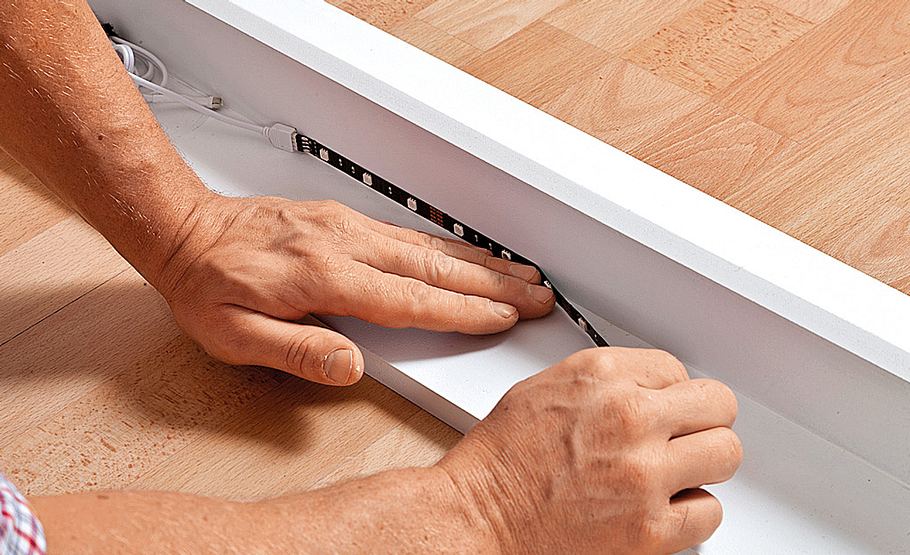

… LED-Streifen innen umlaufend gegen die Wandleiste kleben.

Foto: sidm / DW

TV-Wand selber bauen

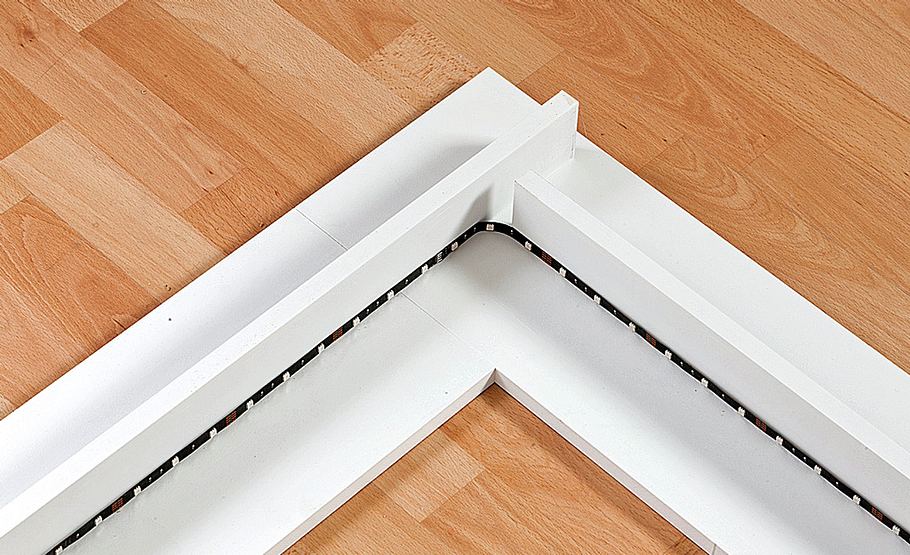

In den Innenecken verlegen Sie das Lichtband mit einem leichten Radius. So kann es nicht knicken.

Foto: sidm / DW

TV-Wand selber bauen

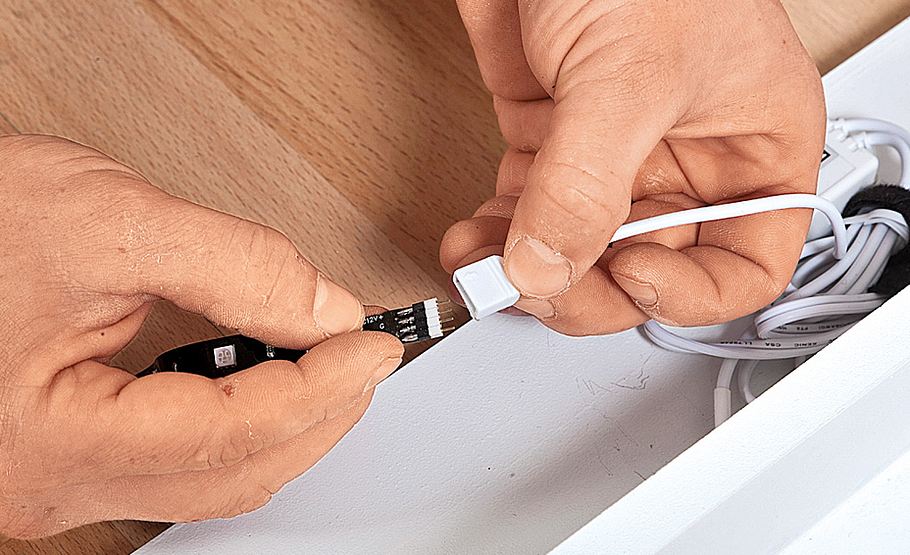

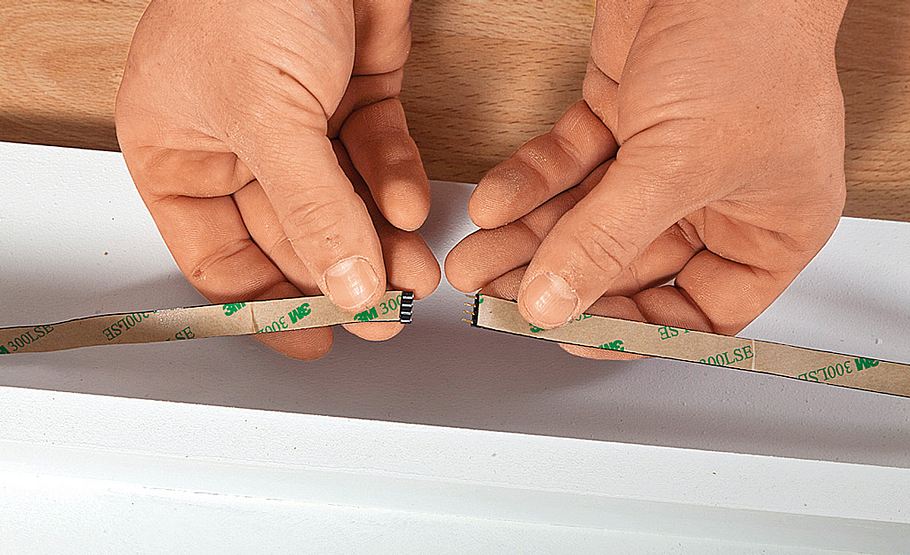

Ist der erste Streifen verlegt, wird der zweite mit der Steckerseite am Buchsenende des ersten angeschlossen.

Foto: sidm / DW

TV-Wand selber bauen

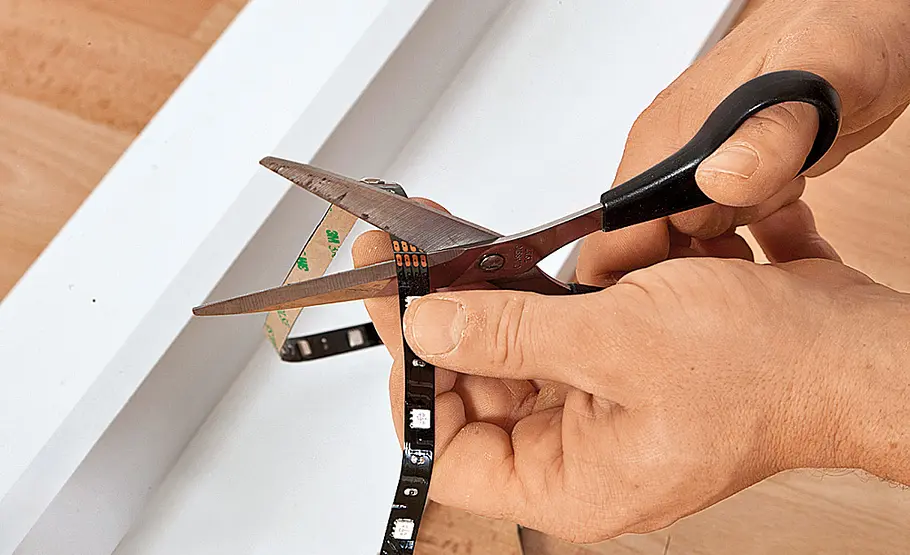

Nach je 3 LED gibt es eine Trennebene, an der Sie den LED-Streifen einfach mit der Schere abschneiden können.

Foto: sidm / DW

TV-Wand selber bauen

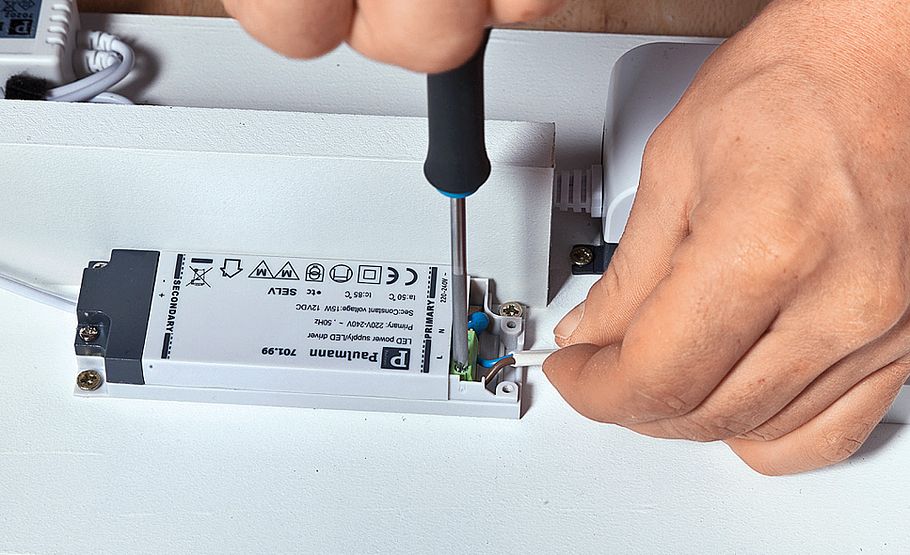

Außen folgt die Installation der warmweißen LED. Trafo festschrauben und Anschlussleitung lösen. Sie wird an dem …

Foto: sidm / DW

TV-Wand selber bauen

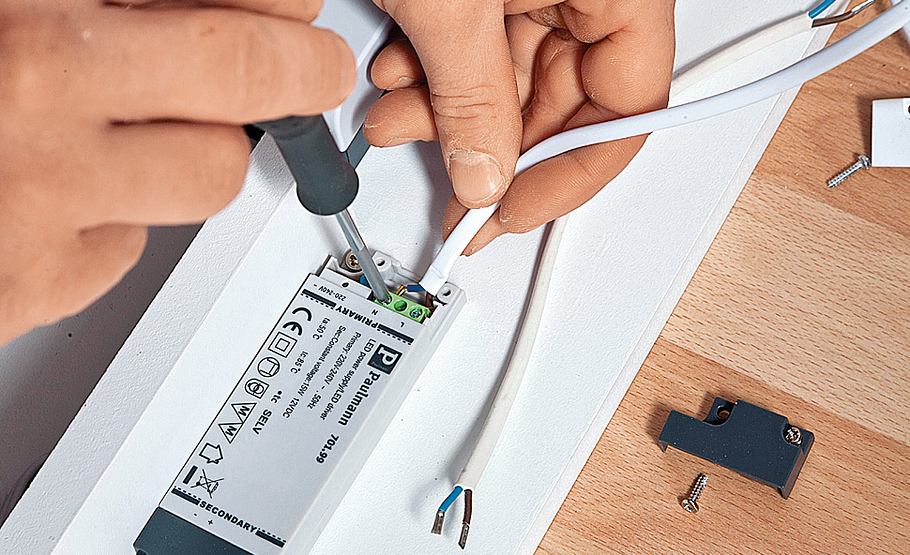

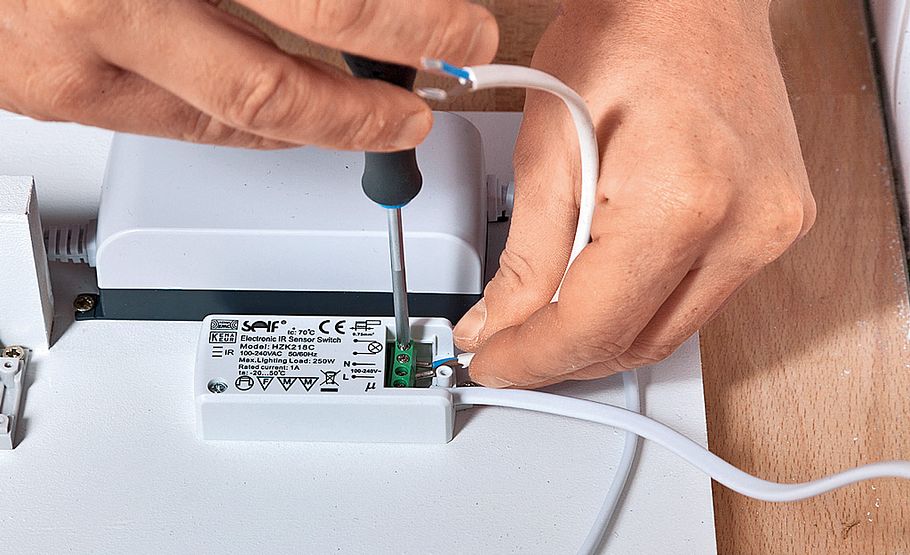

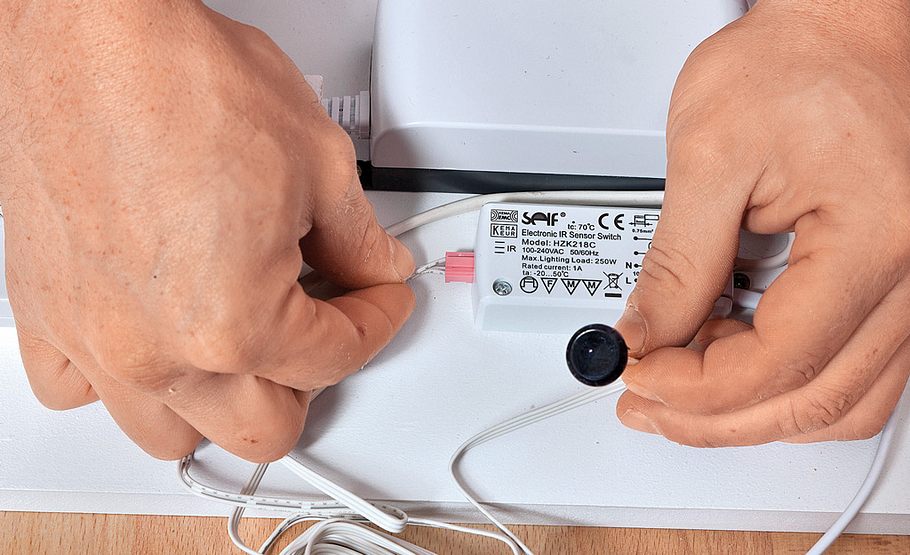

… Schaltgerät des PIR Sensors installiert. Am Ausgang eine zweiadrige Leitung (mit Aderendhülsen) anschließen.

Foto: sidm / DW

TV-Wand selber bauen

Die Leitung vom Sensor-Ausgang zum Trafo-Eingang verlegen. Dann die Schutzkappen auf beide Geräte schrauben.

Foto: sidm / DW

TV-Wand selber bauen

Der Näherungssensor selbst wird in das Schaltgerät gesteckt – allerdings erst nach dessen Montage in der Blende.

Foto: sidm / DW

TV-Wand selber bauen

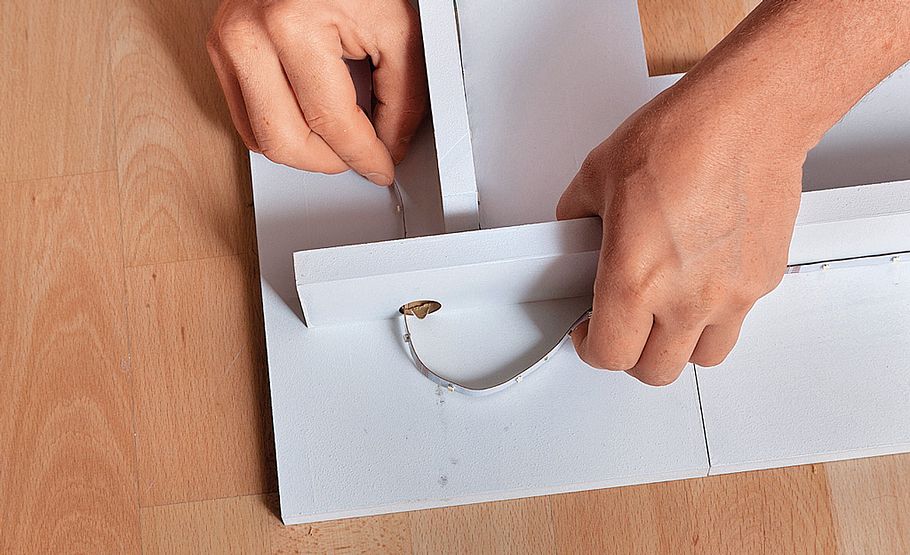

LED-Streifen mit der Trafo-Ausgangsleitung verbinden und wie gehabt verlegen – um die Ecke durch eine Bohrung!

Foto: sidm / DW

TV-Wand selber bauen

Vor dem Aufstellen folgt ein Test. Wenn das Licht nicht funktioniert, drehen Sie den LED-Anschluss einmal um.

Foto: sidm / DW

TV-Wand selber bauen

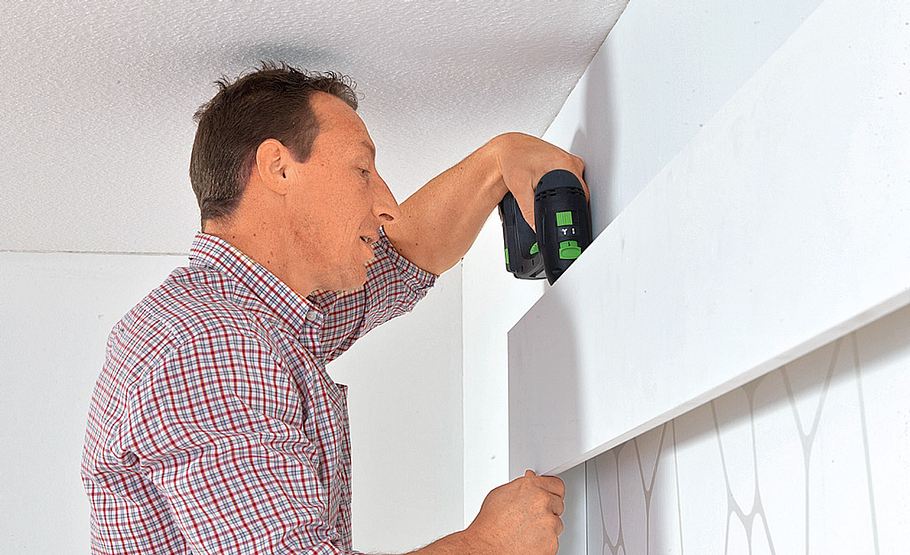

Jetzt schrauben Sie die Blende an den Winkeln fest.

Foto: sidm / DW

TV-Wand selber bauen

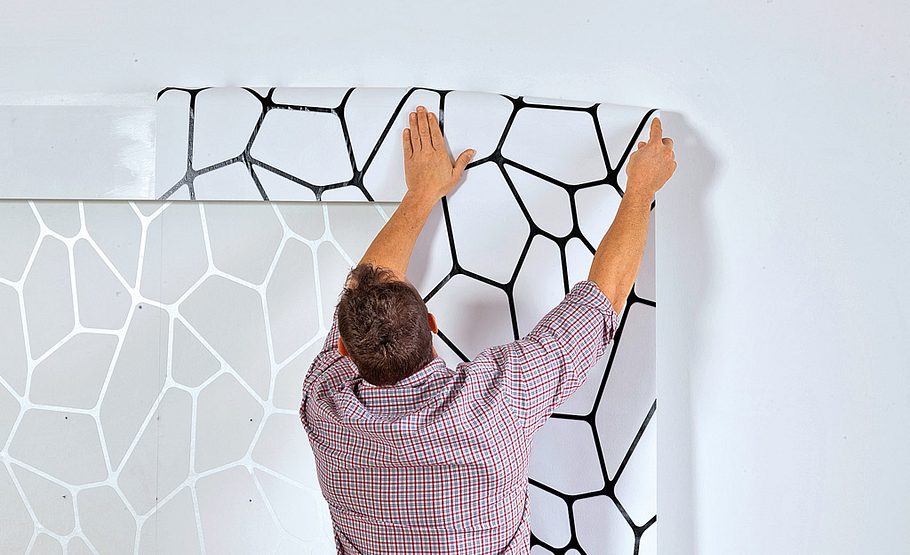

Nun tapezieren Sie den Rahmen – wieder von der Mitte nach außen. Versuchen Sie auch hier, das Muster der Fläche zu übernehmen.

Foto: sidm / DW

TV-Wand selber bauen

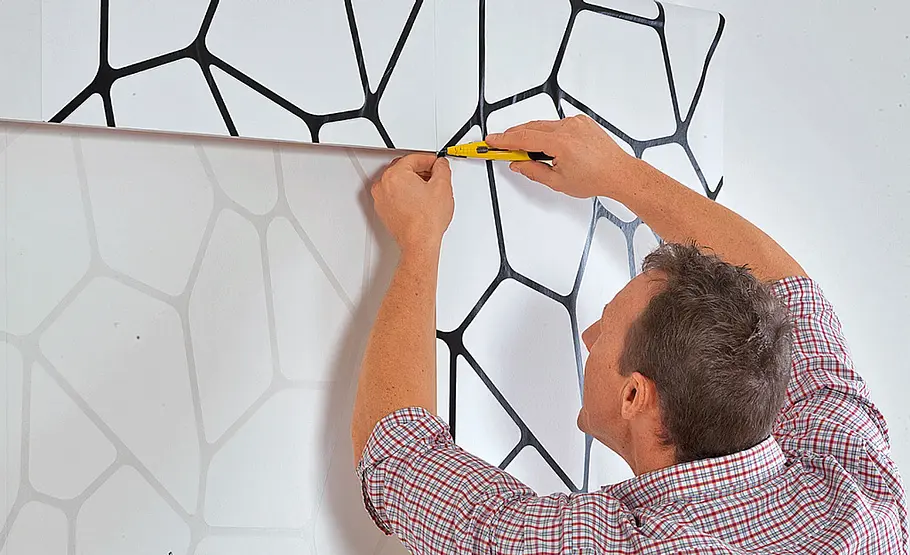

Überstehende Tapete können Sie sauber mit einem scharfen Cutter abschneiden.

Foto: sidm / DW

TV-Wand selber bauen

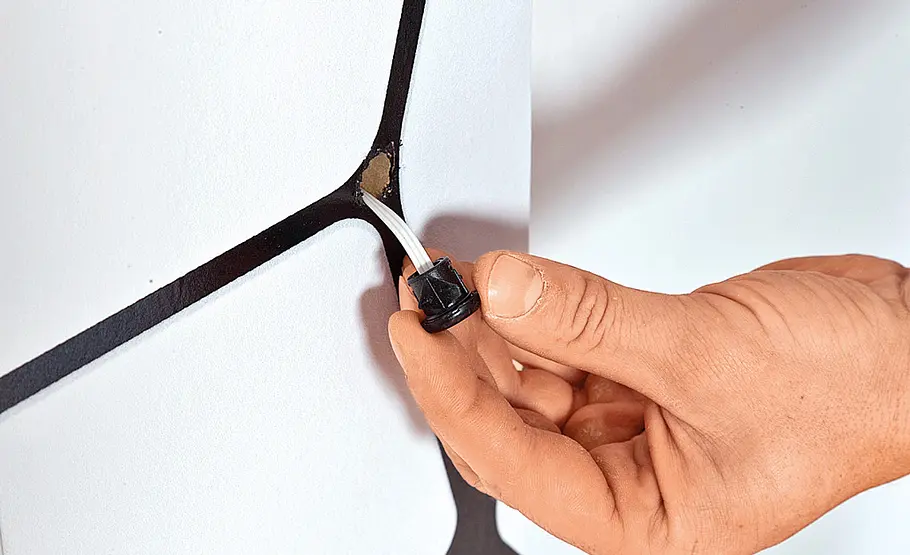

Den PIR-Sensor lassen Sie „unsichtbar“ in dem Schwarz der Mustertapete ein. Bohren Sie hierfür ein 13-mm-Loch.

Foto: sidm / DW

TV-Wand selber bauen

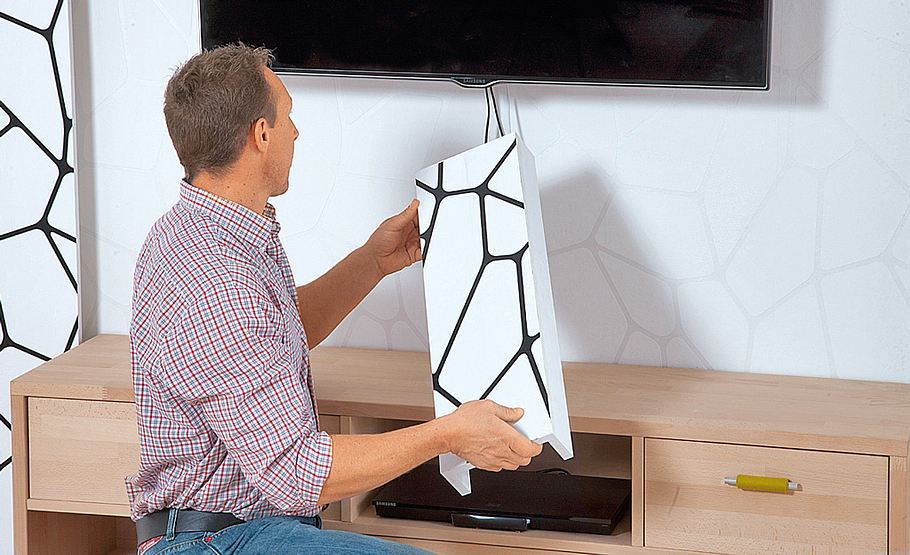

Die Fernsehleitungen verschwinden hinter einer ebenfalls dem Muster folgenden U-förmigen MDF-Mittelblende.

Wir alle erinnern uns wohl noch an die mahnenden Worte unserer Mütter: "Schau nicht zu lange fern, sonst kriegst du viereckige Augen!" Während unsere Augen zwar nach wie vor rund sind, werden sie durch zu langes Fernsehen tatsächlich sehr in Anspruch genommen – besonders in völliger Dunkelheit.

Checkliste Werkzeug

  • Akku-Schrauber

  • Bohrhammer

  • Handkreissäge mit Führungsschiene

  • Tacker

Eingeschaltete Lampen spiegeln sich jedoch meist im Bild und stören so das Filmerlebnis. Unsere TV-Wand nimmt das Problem in Angriff und beleuchtet die Wand um den Fernseher dezent mithilfe von LED-Streifen. Wie Sie die TV-Wand selber bauen, erfahren Sie in unserer Bildergalerie und in dem folgendem Video:

Video Platzhalter
Video: Xcel Produktion

TV-Wand: Material

TV-Wand selber bauen
Foto: sidm / DW

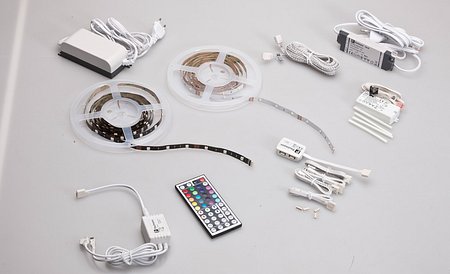

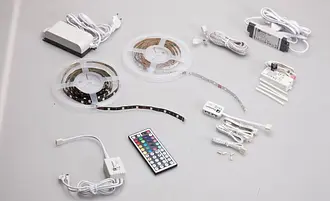

Licht und Tapete – bei dieser Variante haben wir auf zusammenpassende Produkte gebaut: Zum einen die beiden grafischen Vliesfasertapeten von A-S-Création aus der Kollektion Contzen 3 Aktion (ca. 5,50 Euro/m2). Weiterhin haben wir von Paulmann Produkte zur Beleuchtung verwendet. Im einzelnen sind dies: Trafo, 48 Watt, Art. 702.00, 29,95 Euro; Trafo, 15 Watt, Art. 701.99 21,95 Euro; 2 x Ecostripe LED (color), 3 Meter, Art. 702.52, je 19,95 Euro; 2 x Ecostripe LED (warmwhite), 3 Meter, Art. 702.52, je 19,95 Euro; RGB-Control; Art: 702.02 15,95 Euro; PIR Sensor; Art: 700.92, 14,95 Euro. Die Artikel sind bis auf den PIR (Näherungs-)Sensor steckerfertig!
