Er ist still und hat immer eine helfende Hand für Sie parat: Wir zeigen Ihnen Schritt für Schritt, wie Sie einen Stummen Diener selber bauen können.

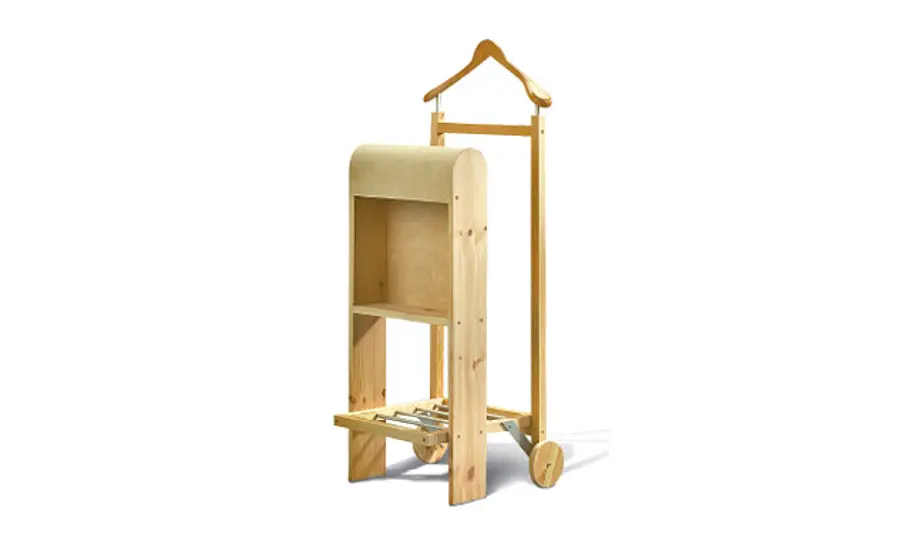

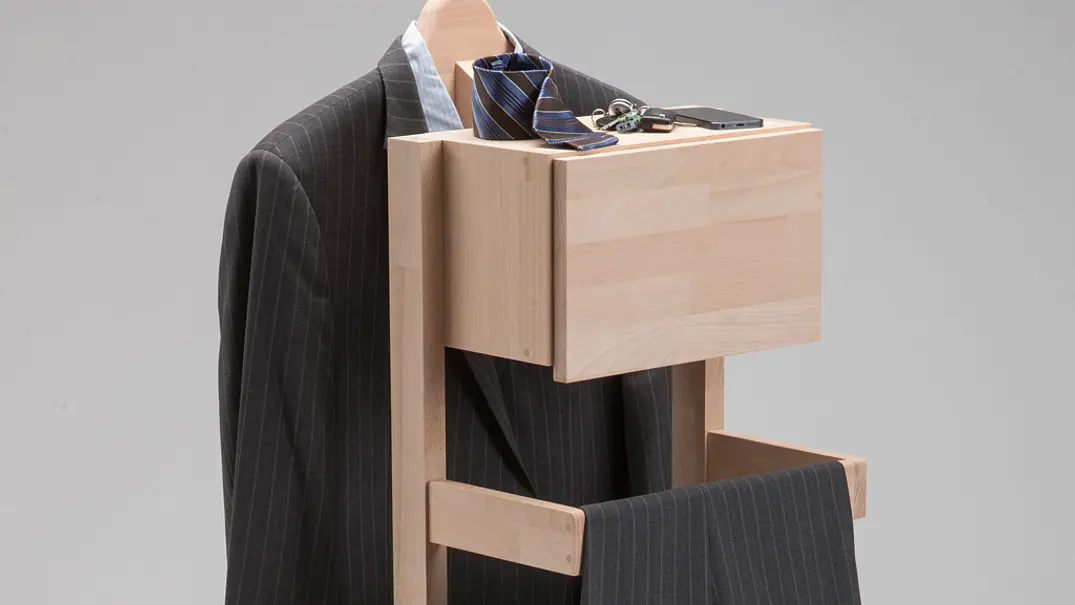

Stummer Diener
Der Stumme Diener als Ordnungssystem zum Nachbauen.
Stummer Diener aus Holz: Schritt 1 von 23

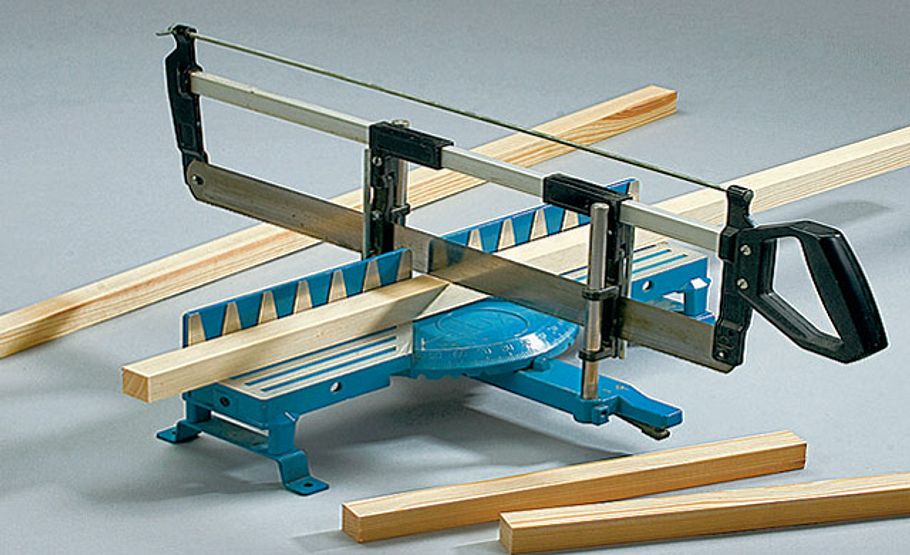

Schneiden Sie aus Vierkantleisten alle Eckstützen
und Querstreben für Gestell und Schuhablage zu.

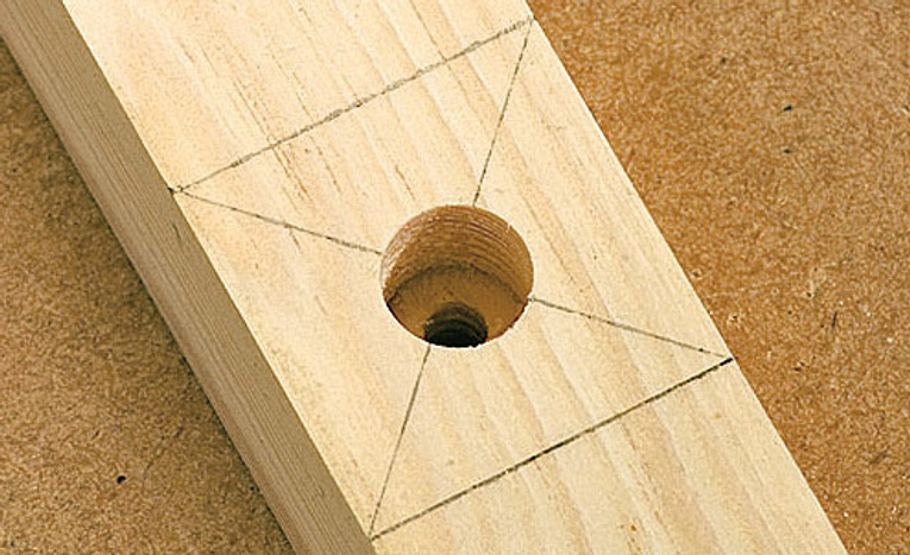

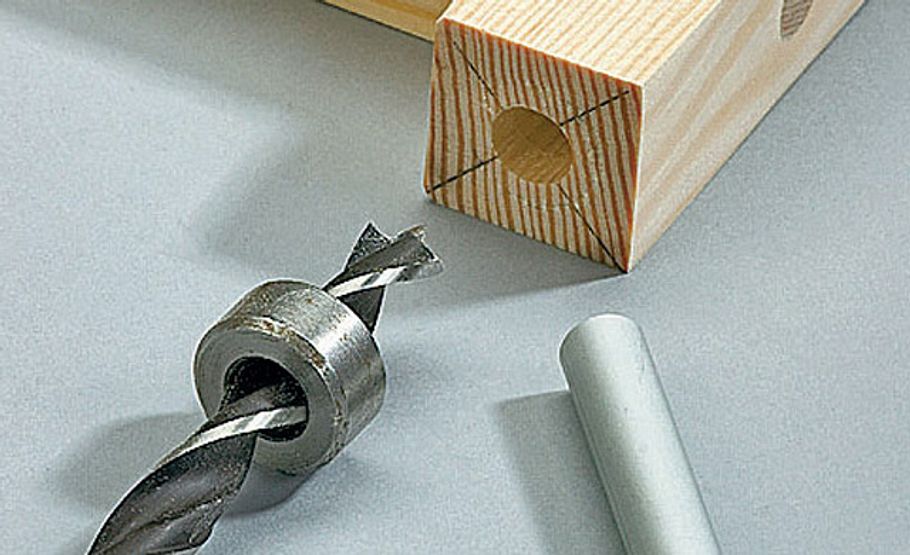

Stummer Diener aus Holz: Schritt 2 von 23
In die Eckstützen je zwei Sacklöcher für die Dübel setzen und diese anschließend mit einem kleineren
Bohrer durchbohren.

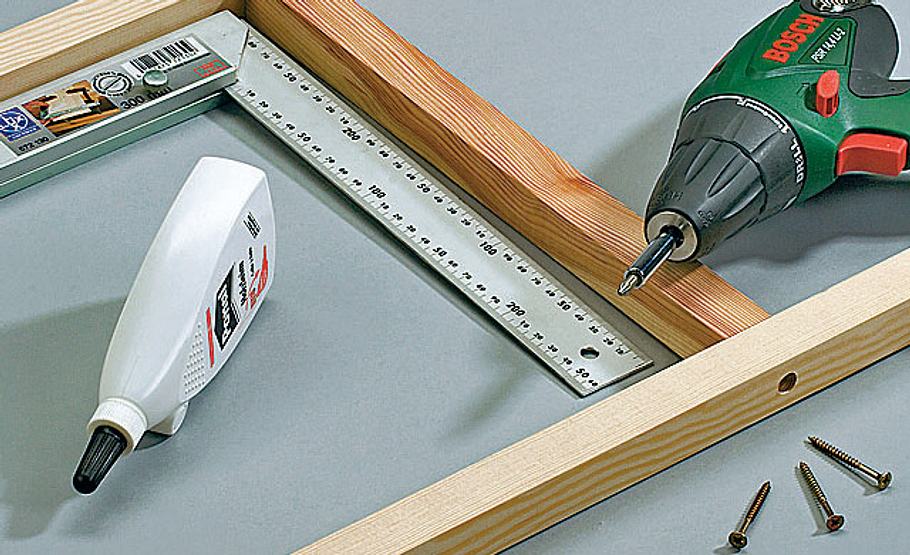

Stummer Diener aus Holz: Schritt 3 von 23
Verleimen und verschrauben Sie die Leisten zum
Gestell. Achten Sie unbedingt auf rechte Winkel!

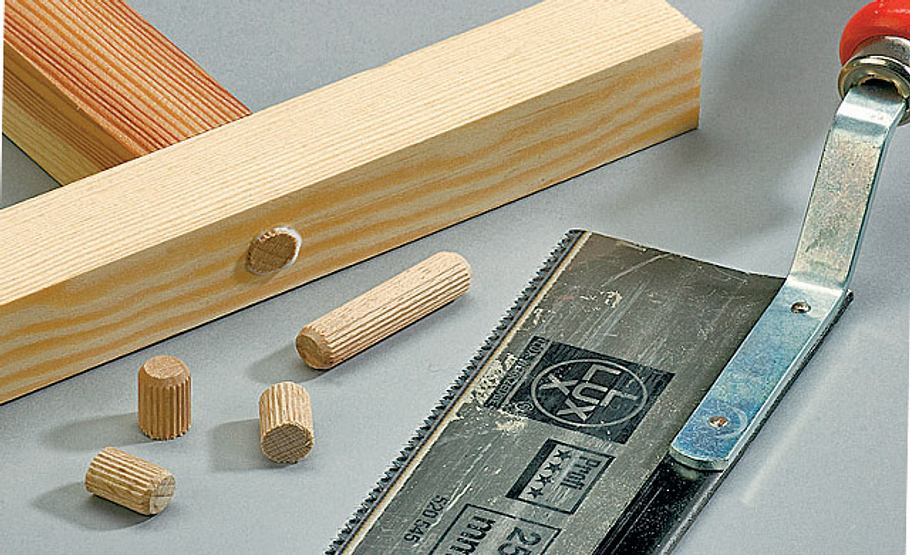

Stummer Diener aus Holz: Schritt 4 von 23
Danach geben Sie Holzleim in die Löcher und setzen
die zuvor gekürzten Dübel ein.
Stummer Diener aus Holz: Schritt 5 von 23

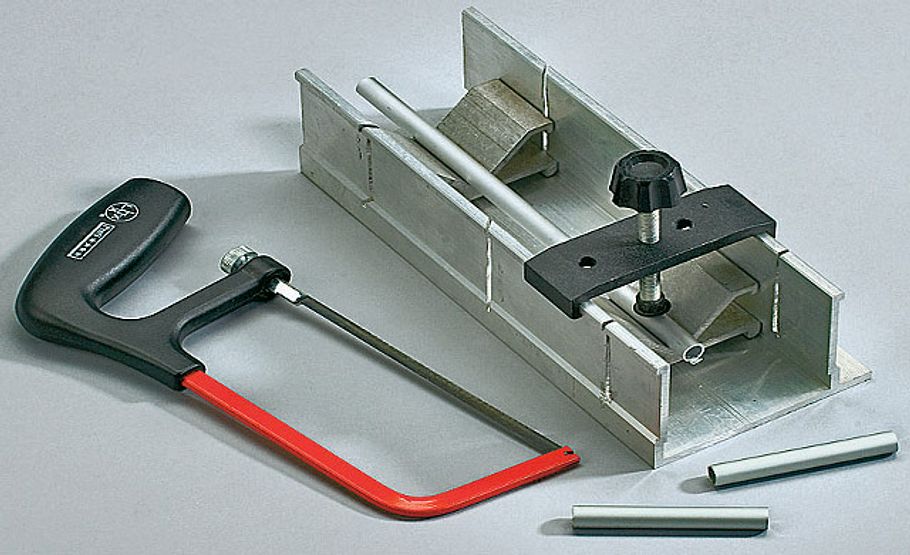

Mit einer Metallsäge kürzen Sie nun das Alu-Rundrohr, so
dass Sie zwei 80 mm lange Röhrchen erhalten.
Stummer Diener aus Holz: Schritt 6 von 23
Mit Hilfe des Tiefenanschlags setzen Sie in das obere
Kopfholz der beiden Eckstützen je eine 10-mm-
Bohrung.
Stummer Diener aus Holz: Schritt 7 von 23

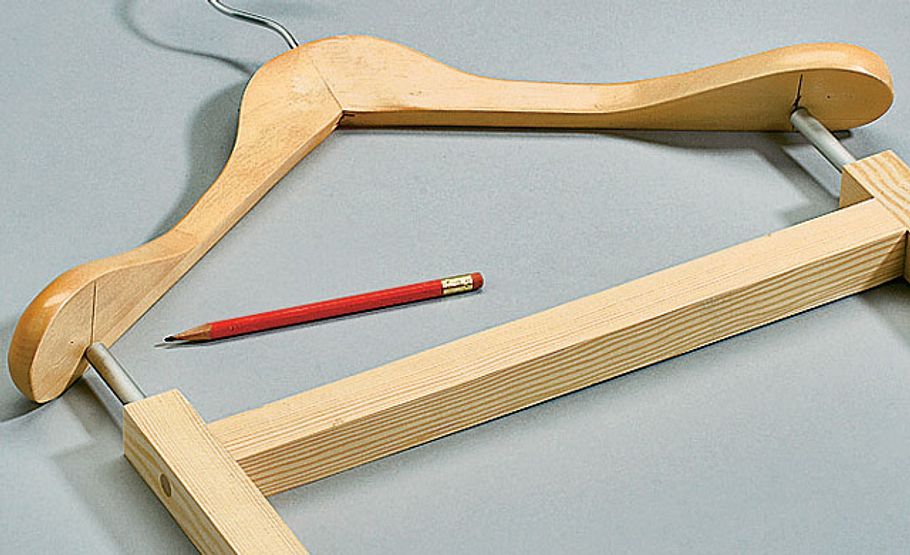

Nun die Alu-Röhrchen einsetzen, den Bügel anlegen
und die Abstände der Profile anzeichnen.

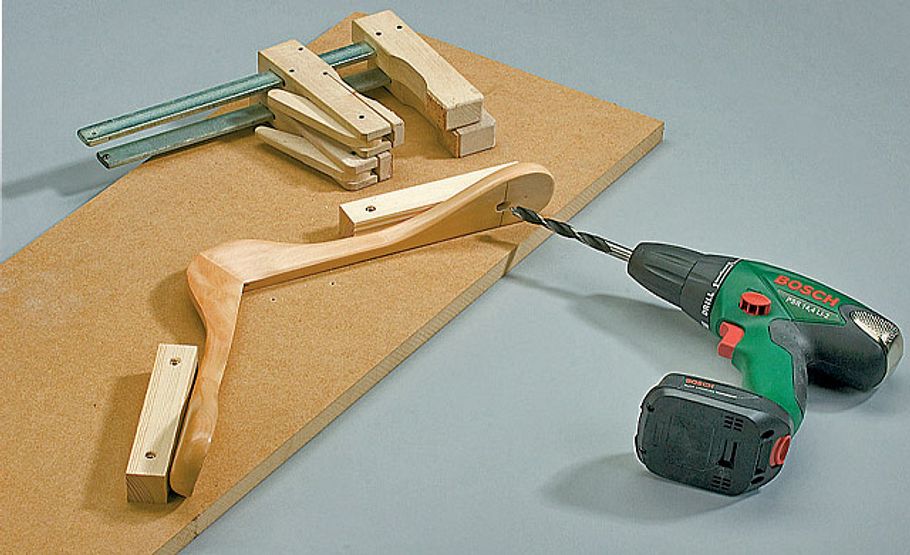

Stummer Diener aus Holz: Schritt 8 von 23
Den Bügel auf eine Holzplatte mit aufgeschraubten
Leisten legen, einspannen und zwei Löcher bohren.

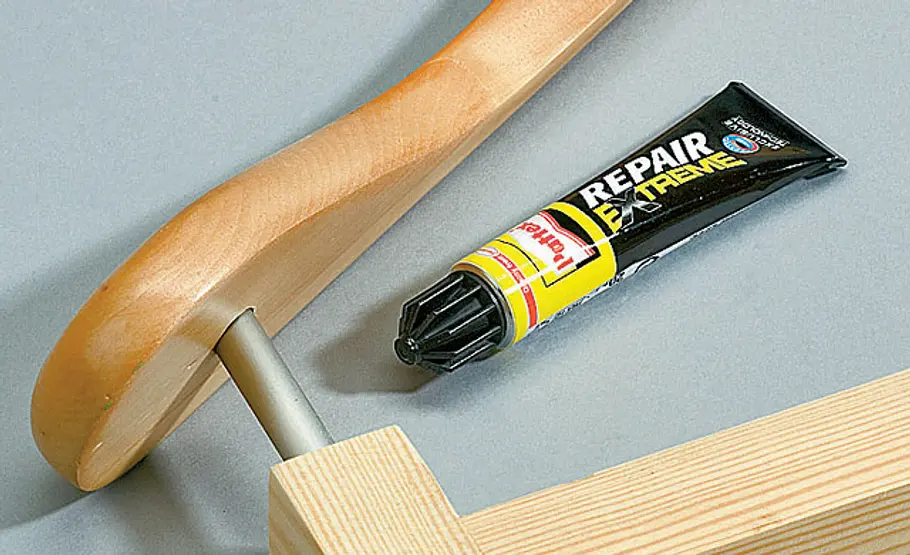

Stummer Diener aus Holz: Schritt 9 von 23
In die Bohrungen geben Sie ausreichend Kleber,
der die Röhrchen mit den Holzteilen verbindet.

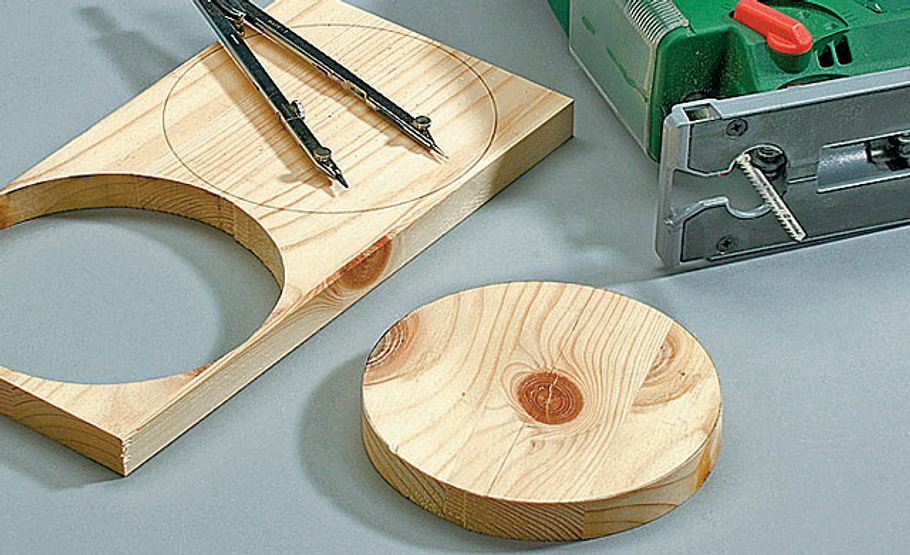

Stummer Diener aus Holz: Schritt 10 von 23
Für die Räder wird Leimholz verwendet, das Sie mit
dem Zirkel markieren und anschließend aussägen.

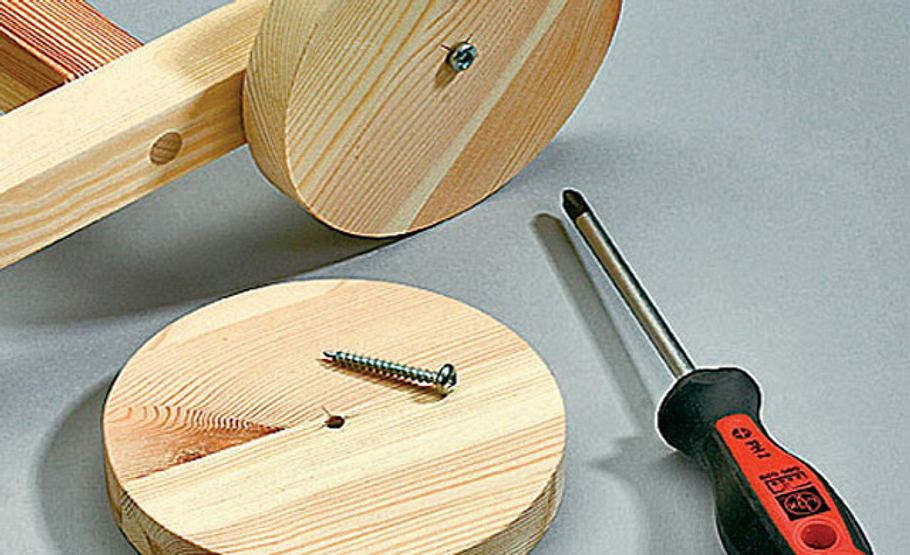

Stummer Diener aus Holz: Schritt 11 von 23
Die vorgebohrten Räder schrauben Sie nun an die senkrechten Eckstützen des Gestells.
Stummer Diener aus Holz: Schritt 12 von 23

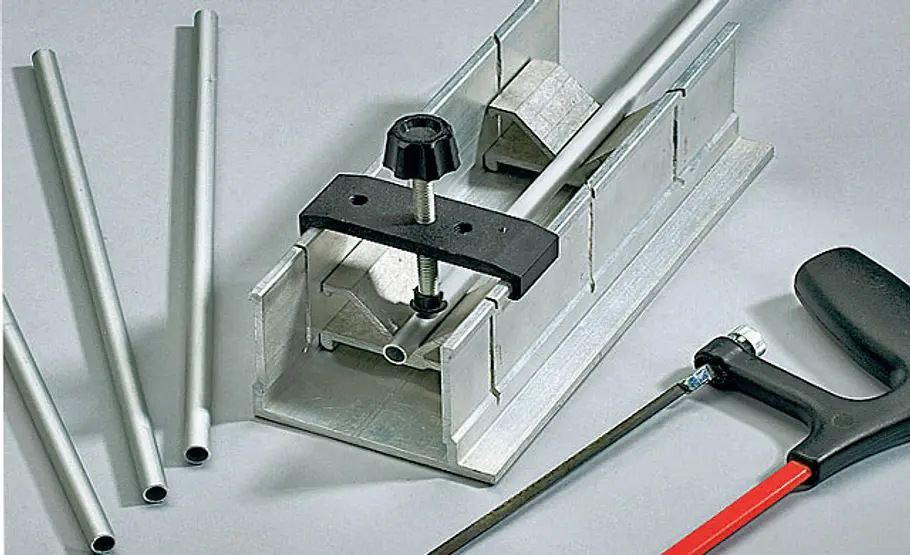

Für die Schuhablage kürzen Sie das Alu-Rundrohr
mit der Metallsäge auf fünf 300 mm lange Stäbe.

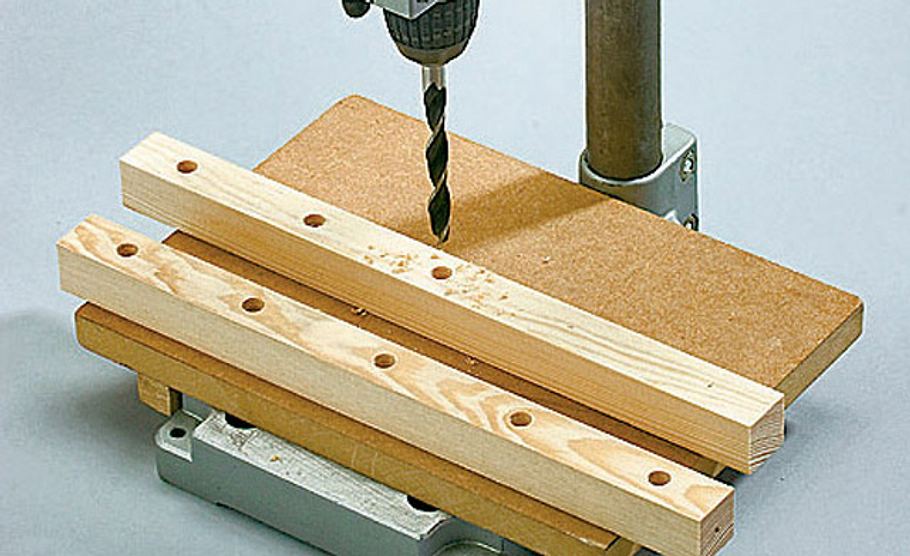

Stummer Diener aus Holz: Schritt 13 von 23
In zwei der vier Rahmenleisten je fünf Sacklöcher
bohren. Alu-Röhrchen und Leisten zusammenstecken.

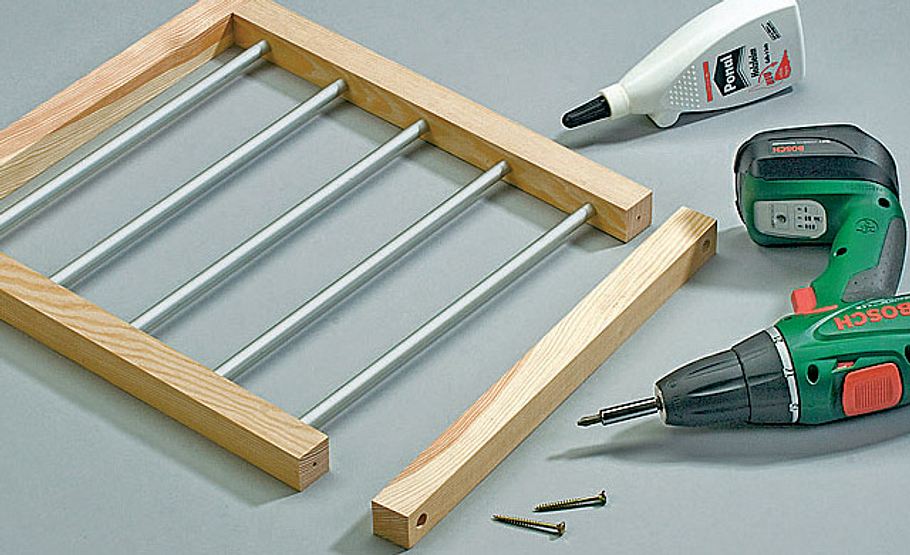

Stummer Diener aus Holz: Schritt 14 von 23
Die zwei seitlichen Leisten vorbohren, stumpf mit der
vormontierten Ablage verleimen und verschrauben.

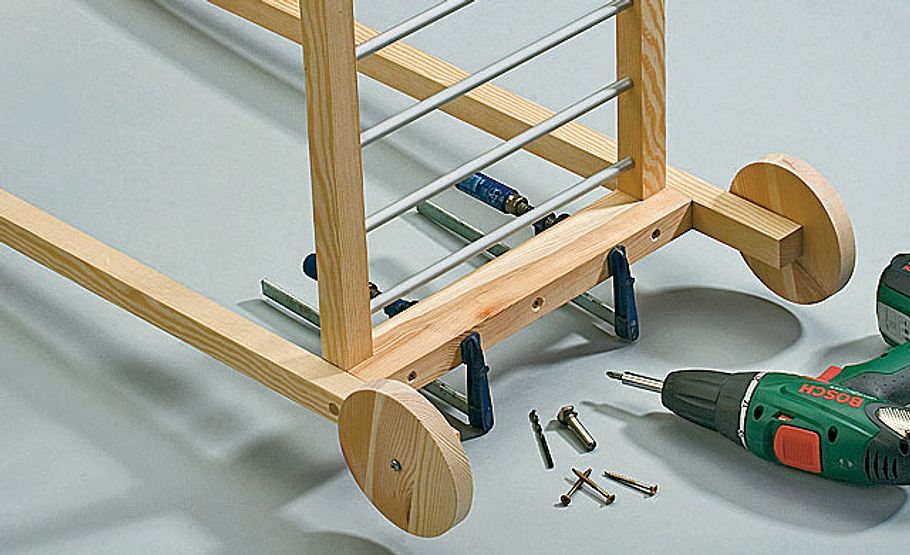

Stummer Diener aus Holz: Schritt 15 von 23
Setzen Sie die Schuhablage waagerecht in das Gestell
und verschrauben Sie beide Teile. Vorbohren!

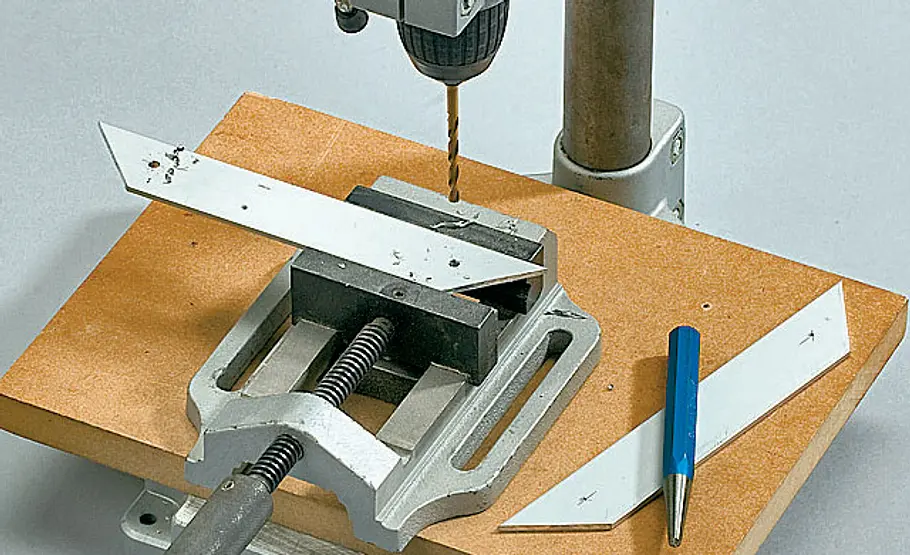

Stummer Diener aus Holz: Schritt 16 von 23
Beidseitig schräg abgelängte Flachprofile körnen
Sie und bohren sie mit einem 4-mm-Bohrer vor.

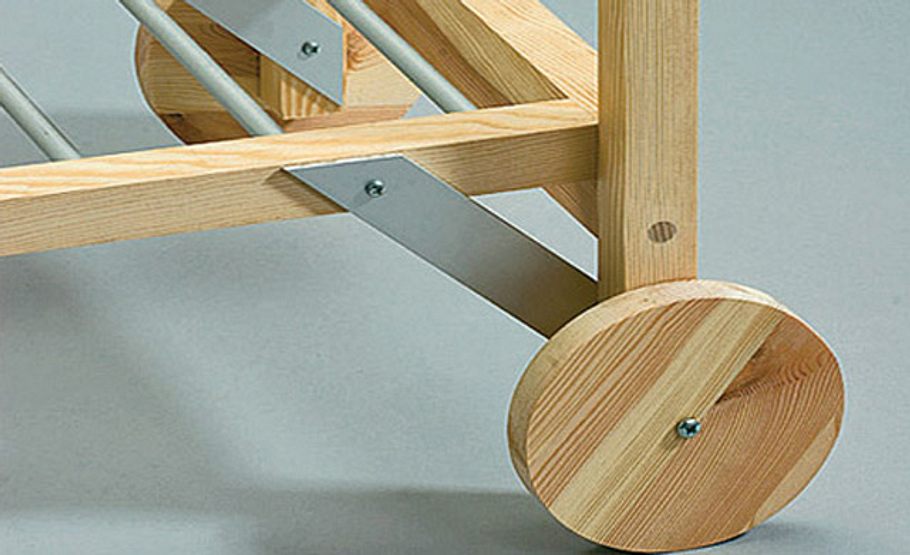

Stummer Diener aus Holz: Schritt 17 von 23
Zur Stabilisierung der Schuhablage die Profile an
den Eckstützen des Gestells und den Rahmenleisten
der Ablage montieren.

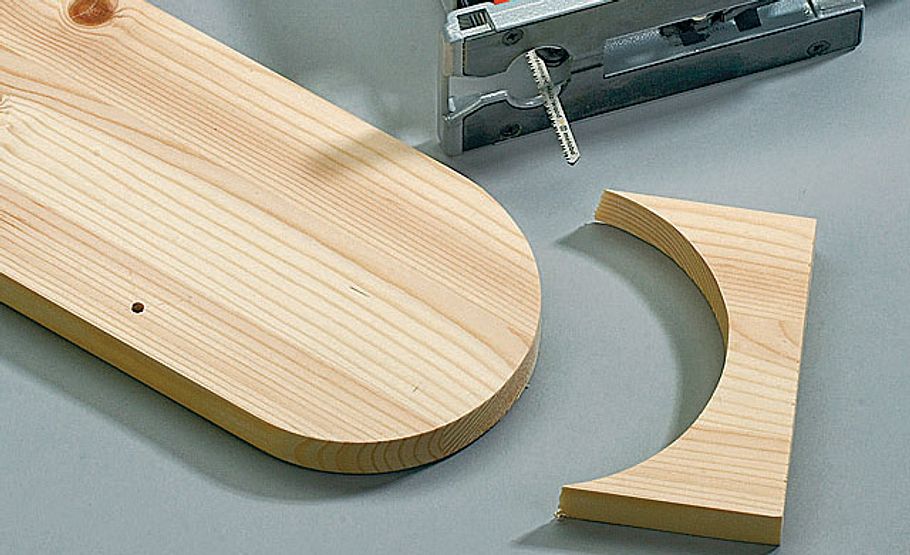

Stummer Diener aus Holz: Schritt 18 von 23
Der Hosenüberwurf mit Fach besteht aus zwei Seitenteilen,
die einseitig rund gesägt werden.

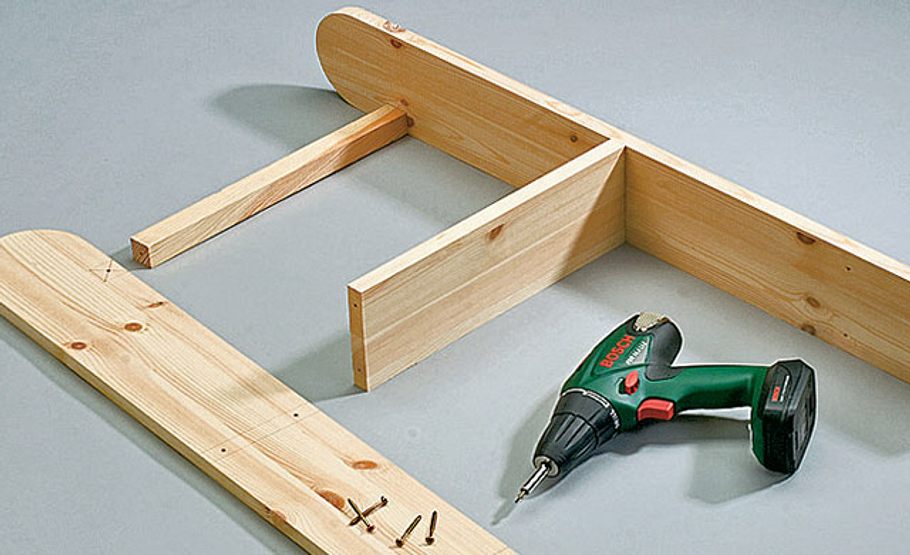

Stummer Diener aus Holz: Schritt 19 von 23
Diese markierten und vorgebohrten Teile werden mit
der Querstrebe und dem Zwischenboden verschraubt.
Stummer Diener aus Holz: Schritt 20 von 23

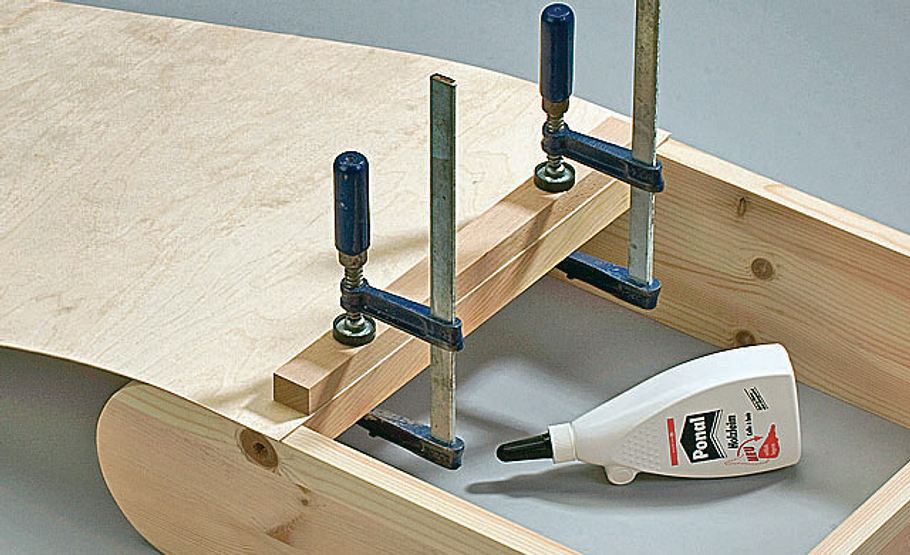

Sperrholz unter Leimzugabe mit der Querstrebe verzwingen.
Zulage zum Anpressen des Holzes benutzen.

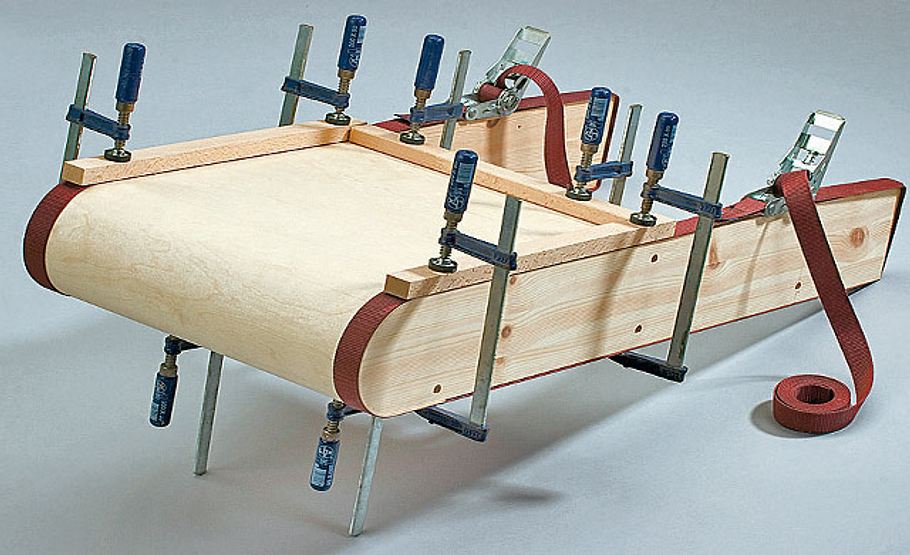

Stummer Diener aus Holz: Schritt 21 von 23
Sperrholz vorsichtig biegen, mit Seitenteilen verleimen,
mit Spanngurten, Zulagen und Zwingen fixieren.

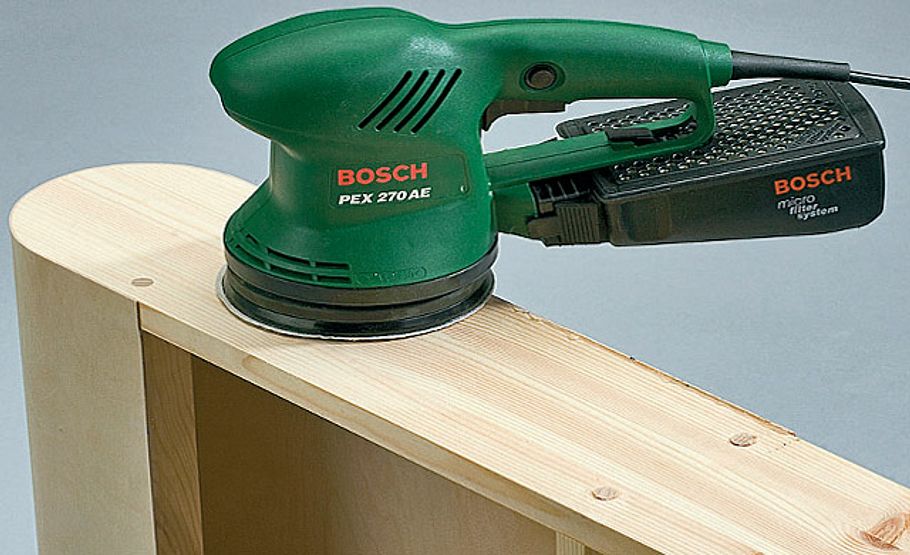

Stummer Diener aus Holz: Schritt 22 von 23
Schleifen Sie die Teile mit den gekürzten
Dübeln, so dass die Flächen plan werden.
Stummer Diener aus Holz: Schritt 23 von 23

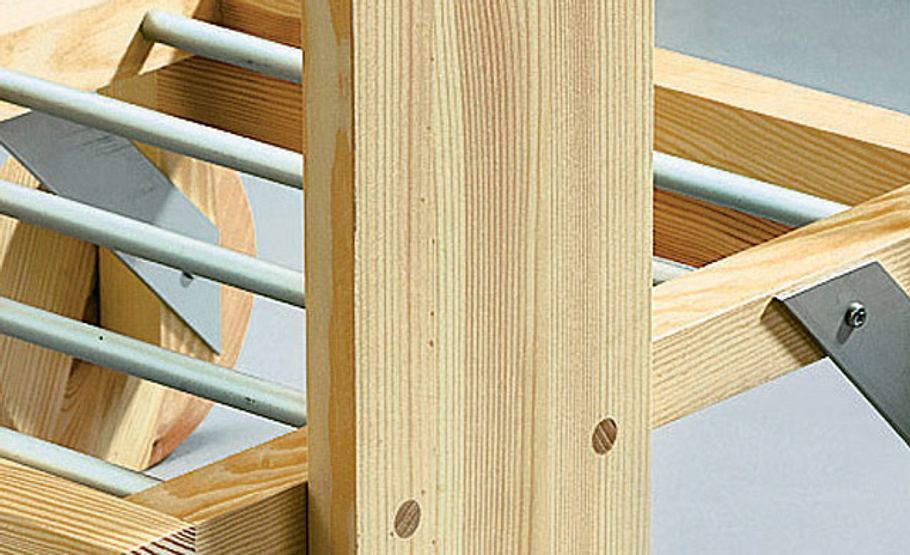

Zum Schluss Hosenüberwurf und Schuhablage verschrauben
und verdübeln. Über gekürzte Dübel noch einmal schleifen.

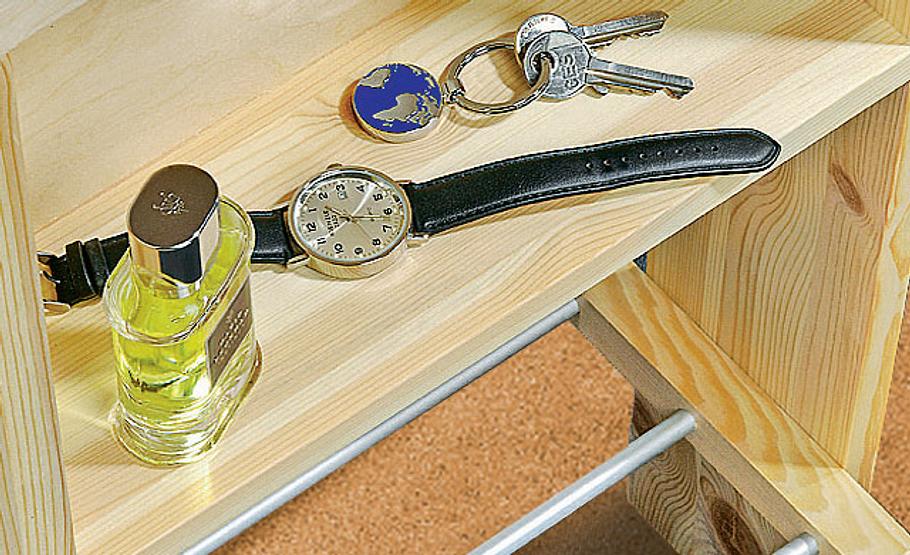

Gewusst wo
Im Ablagefach finden Armbanduhr,
Geld, Schlüsselbund oder Parfum ihren festen Platz.

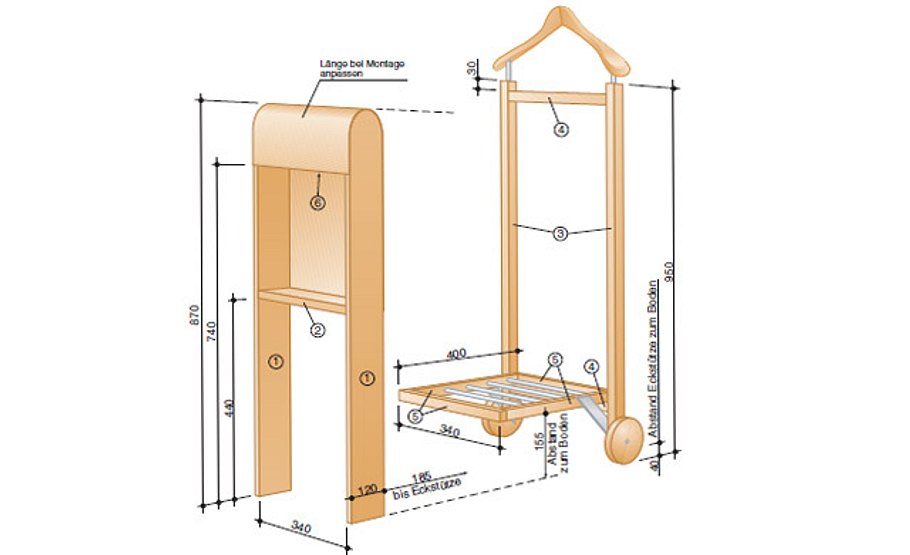

Stummer Diener als Zeichnung
Der Stumme Diener als Querschnitt.

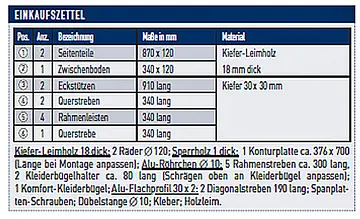

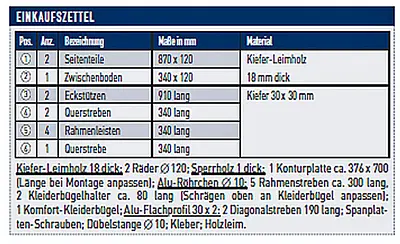

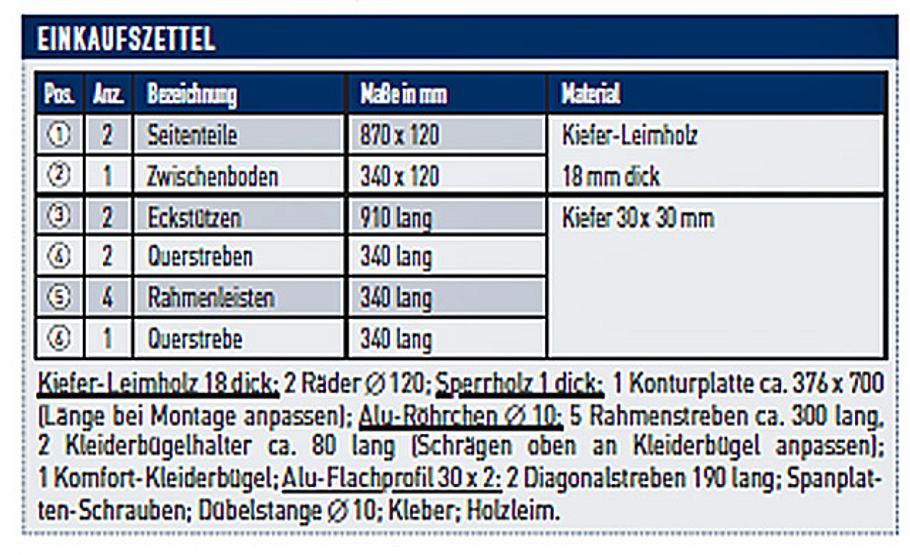

Was brauchen Sie?
Hier die Materialien, die Sie für den Nachbau des Stummen Dieners benötigen.
Mit einem stillen Butler kann Ordnung so einfach sein, denn alles hat seinen festen Platz. Es gibt nur einen, der Kleidung, Schuhe, Armbanduhr oder Schlüsselbund ordentlich sortiert und stets griffbereit an einer Stelle zu hat: ein Stummer Diener. Selber bauen können Sie den stillen Butler mit unserer Anleitung.
Stummer Diener: Vorteile
Der Stumme Diener besteht aus drei Teilen: einem senkrechten Gestell zum Aufhängen von Hemden und Jacketts, einer Schuhablage und einem Überwurf für Hosen. In dem Überwurf ist außerdem noch ein Fach integriert, damit die Wertsachen aus der Hose immer einen sicheren Platz haben. Zwei Räder machen den nützlichen stummen Diener mobil.
Ein wahres Platzwunder ist unser Stummer Diener: Selber bauen lässt er sich ganz einfach. Eine kleine Herausforderung ist jedoch der Umgang mit dem Sperrholz. Gehen Sie dabei sehr vorsichtig vor und Sie befolgen unsere Bildanleitung, damit der Nachbau gelingt und der Herrendiener Ordnung in Ihren Alltag bringt.
