Wer gerne Musik hört, wird bei den Mehrkanal-Regallautsprechern Bijou 170 light auf seine Kosten kommen. Wer mehr will, ergänzt sie mit einem Subwoofer. Die Anleitung zeigt, wie Sie die Regallautsprecher selber bauen.

(1/37)
Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Sie haben nur Platz für kleine Lautsprecher, möchten aber nicht auf vollen Klang verzichten? Dann kombinieren Sie Regallautsprecher mit einem Subwoofer!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Schneiden Sie die Bauteile zu: Wände, Deckel und Boden aus MDF, die Front aus Eiche-Leimholz.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

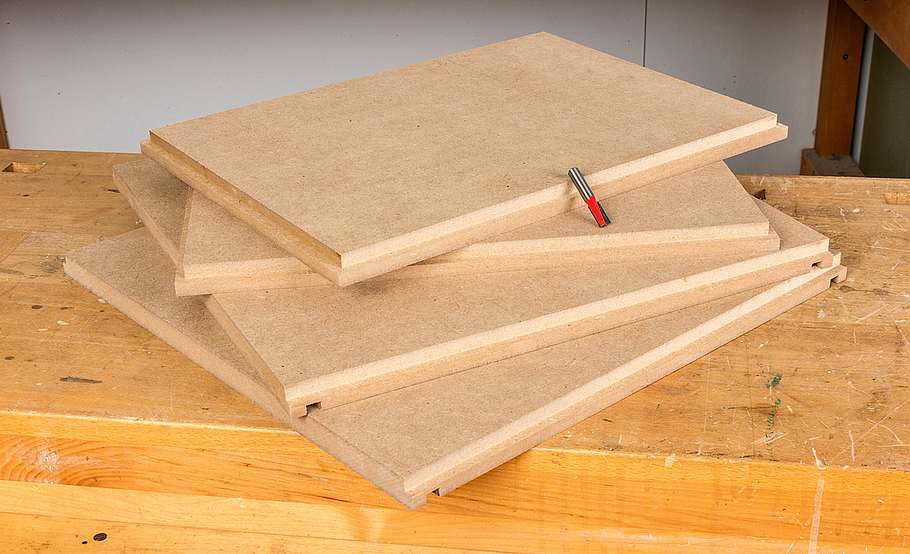

Die Seiten werden innen für die Aufnahme von Rückwand, Deckel und Boden genutet. Danach auch Deckel und Boden innen für die Rückwand nuten.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Deckel und Boden anschließend umdrehen und die Vorder- und Seitenkanten falzen.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Die Rückwand wird rundum gefalzt. Dann erhalten die Seitenwände an der Außenkante zur Front noch einen Falz.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

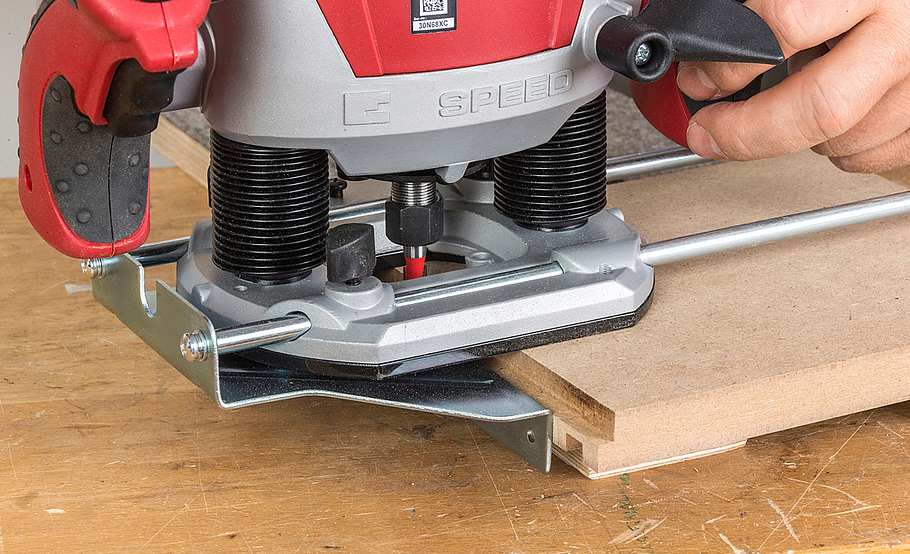

Die Frontplatte aus Eiche-Leimholz können Sie im Anschluss auf der Innenseite rundum mit der Oberfräse nuten.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

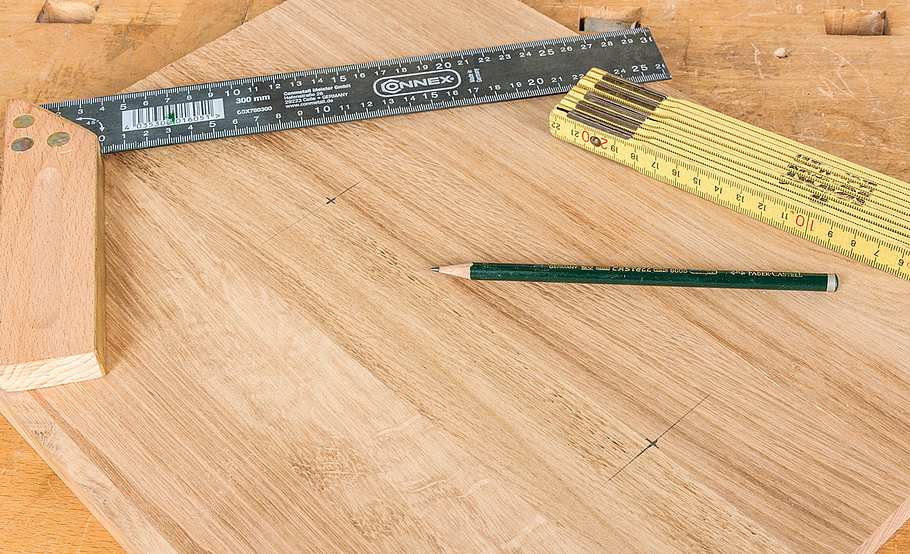

Danach drehen Sie die Front um und zeichnen die Mittelpunkte des Hochtöners und des Tiefmitteltöners an.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

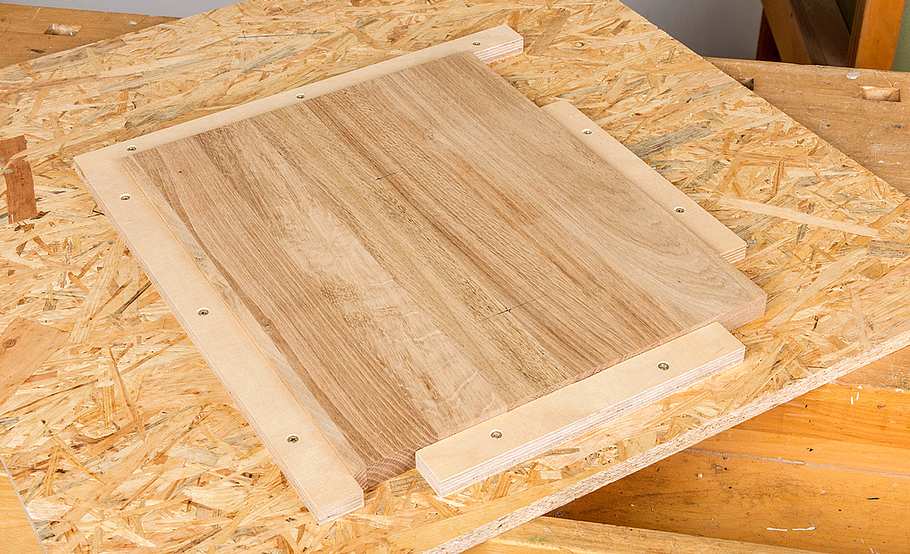

Gegen seitliches Verrutschen beim Fräsen sollten Sie das Bauteil mit Leisten auf einer Grundplatte fixieren.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

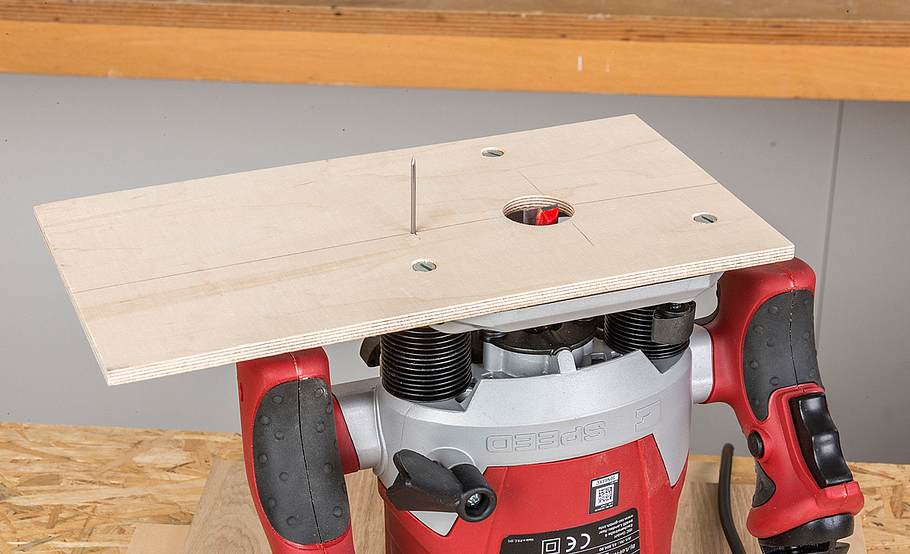

Stellen Sie eine kleine Zirkeleinrichtung für die Oberfräse mit einem Drahtstift als Mittelpunkt her.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

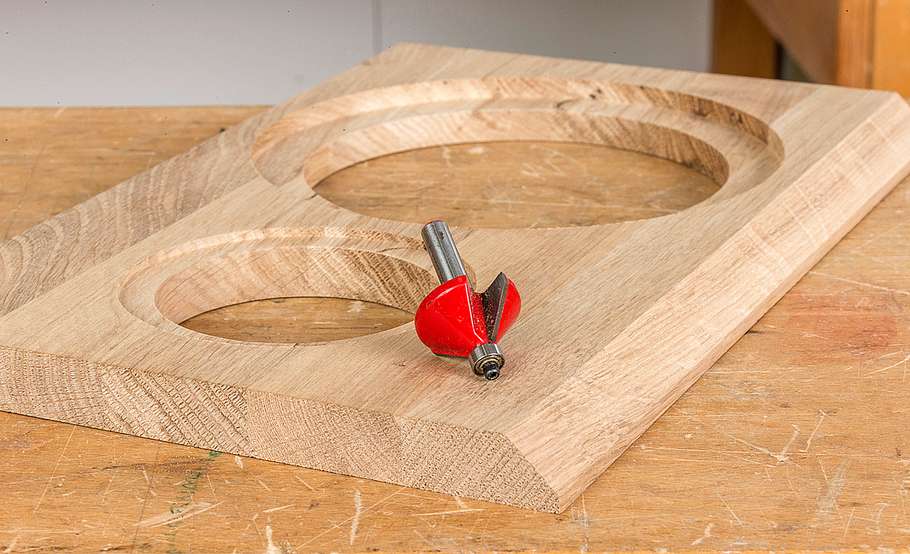

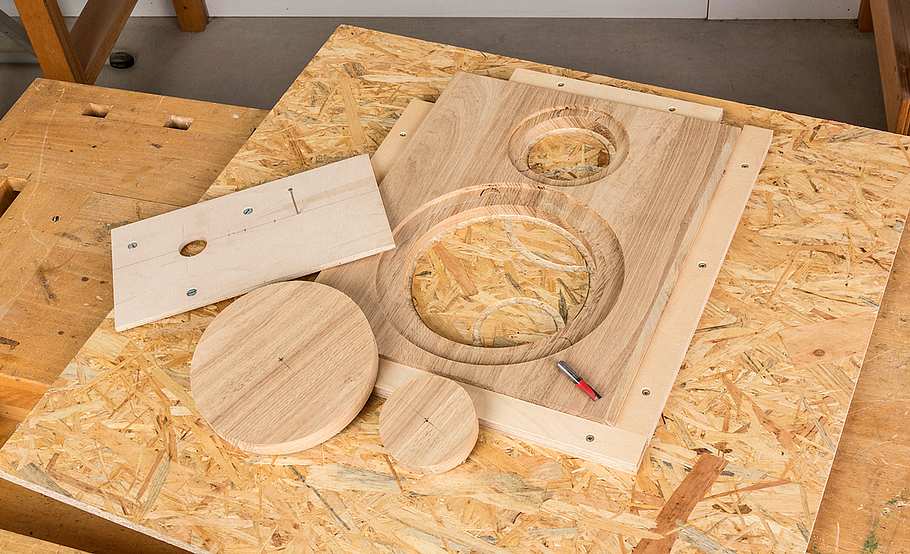

Bohren Sie nun Zwei-Millimeter-Löcher in die Mittelpunkte und fräsen Sie die Rundfalze für die Lautsprecher. Achten Sie dabei auf die verschiedenen Tiefen!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Im zweiten Schritt die Ausschnitte für die Lautsprecher durch die Front heraustrennen.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Natürlich können Sie auch den Ausschnitt für das Terminal falzen, damit es bündig in der Platte liegt. Wir haben in diesem Fall darauf verzichtet.

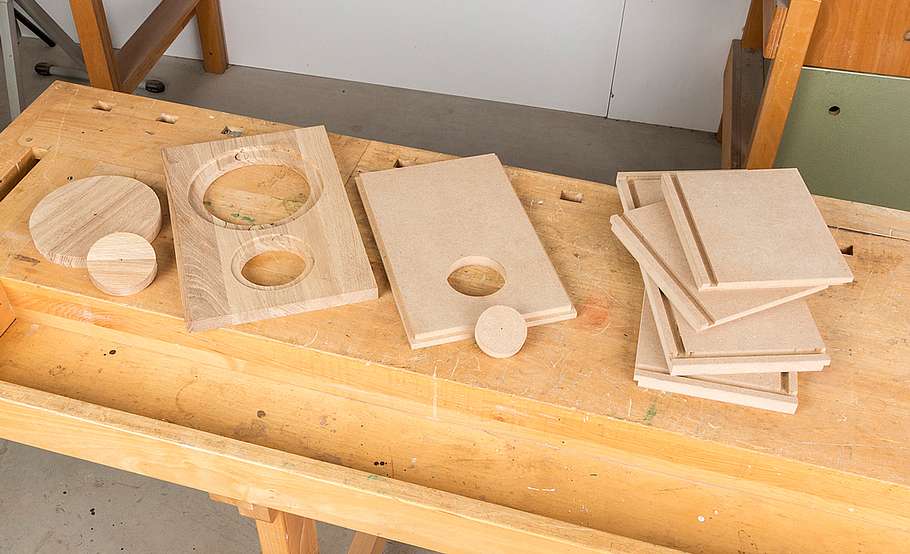

Hier nun alle Gehäuse-Komponenten für eine Bijou 170 Light: In die Rückwand haben wir den Ausschnitt für das Anschlussterminal geschnitten.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

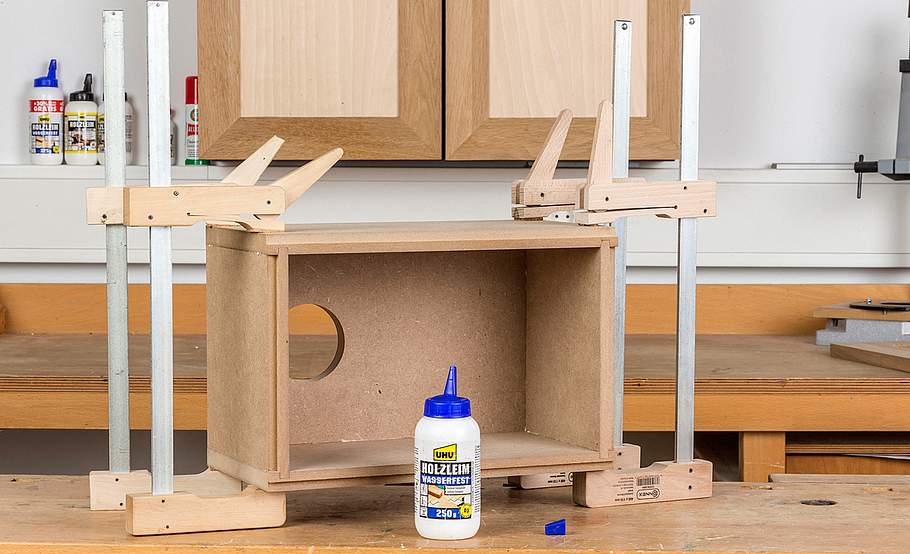

Verleimen Sie zunächst Rückwand, Seiten, Boden und Deckel zu einer Kiste. Dank der Falze und Nuten ist dies sehr einfach.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

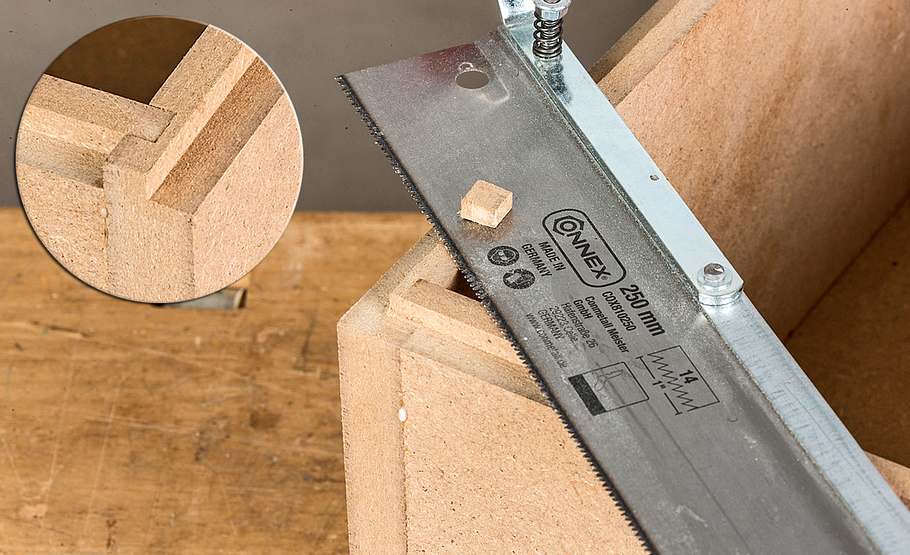

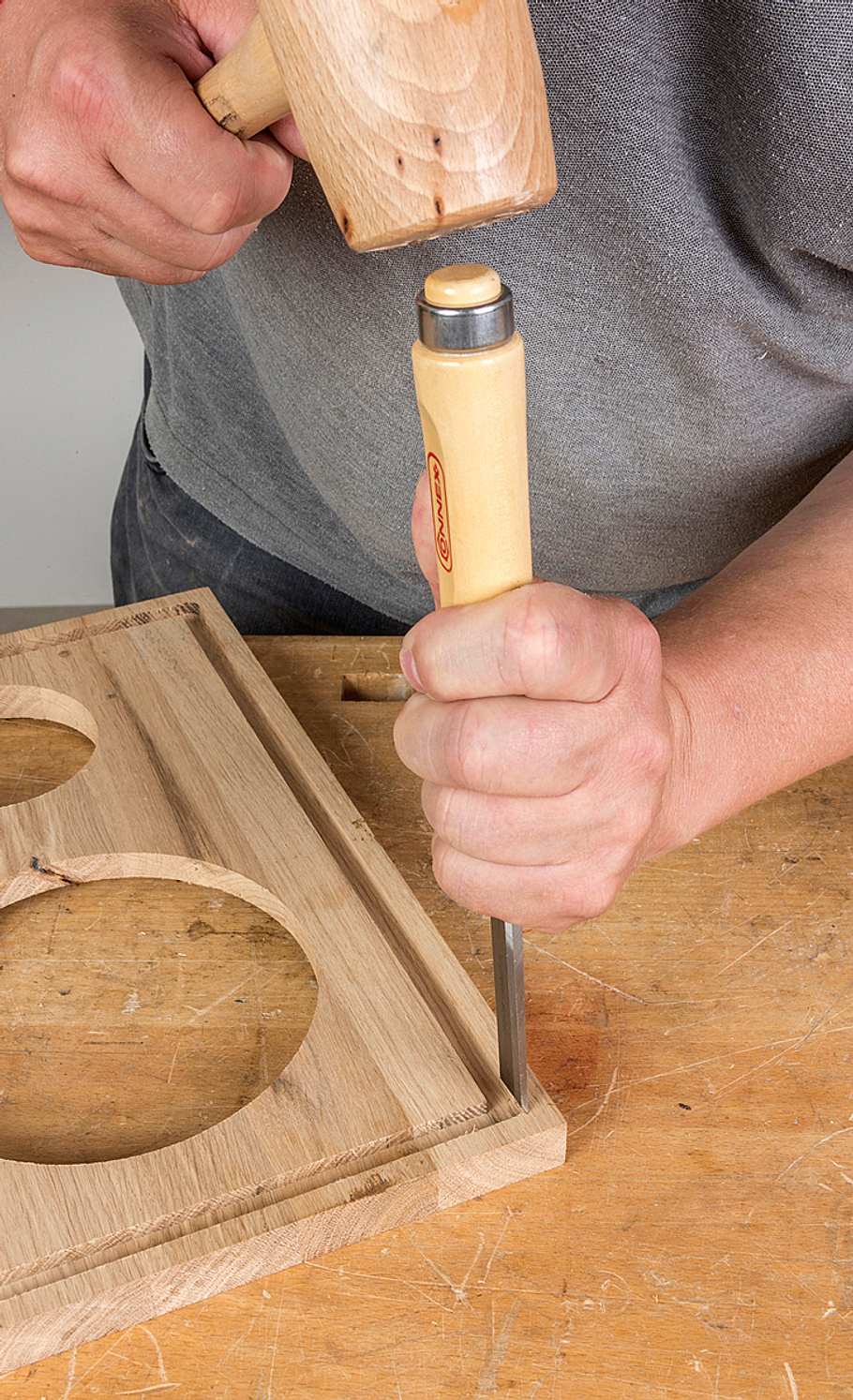

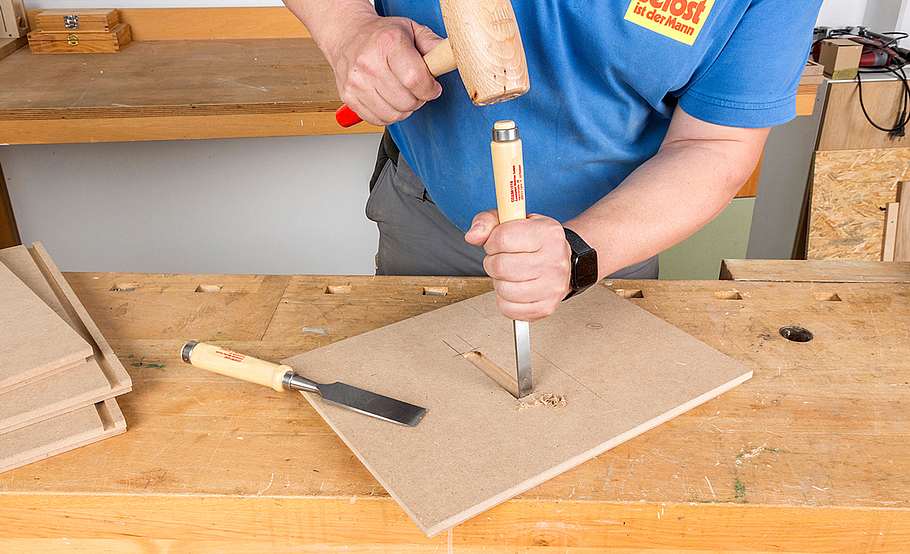

Bevor es später ans Verleimen geht, müssen Sie die Fräserrundung in den Ecken der Frontnut ausstemmen.
Praxistipp: Um Beschädigungen an der Frontfläche zu vermeiden, legen Sie besser eine saubere Holzplatte unter!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Dann fasen Sie die Seiten der Front an. Dabei handelt es sich nicht um eine optische, sondern um eine technisch wichtige Fase: Diese Fasen an der Frontplatte verhindern einen harten Schallabriss an den Lautsprecherkanten!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Auch die Frontfalze der MDF-Gehäuse müssen Sie an den Ecken noch beiarbeiten. Dann die Gehäuse gründlich schleifen!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Vor dem Verleimen wird lackiert: Wir haben die MDF-Gehäuse grundiert und dann lackiert: Grundieren ist vor allem bei MDF-Schnittkanten wichtig! Zwischenschleifen und 2x schlusslackieren.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

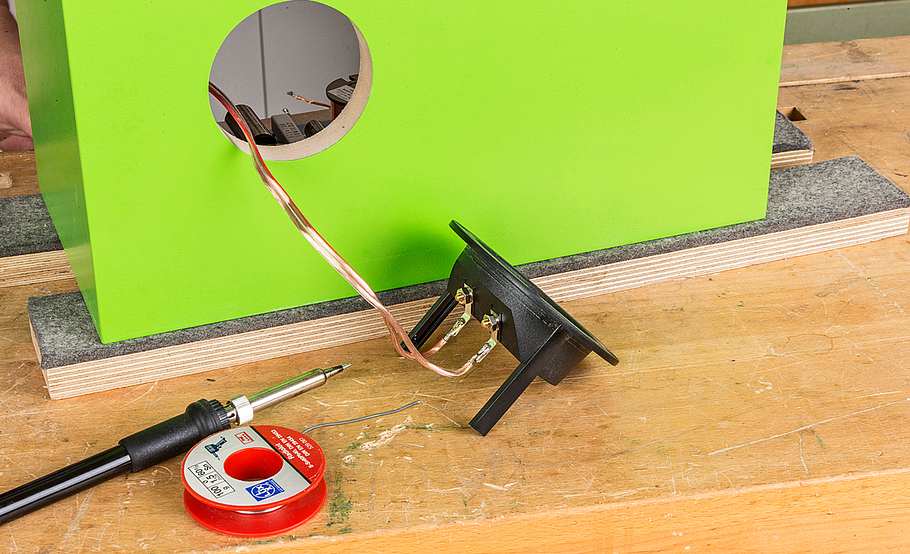

Während die Gehäuse trocknen, können Sie die Anschlussleitungen an die Frequenzweichen löten.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Die vorbereiteten Frequenzweichen schrauben Sie an einer Seitenwand fest. So verhindern Sie Vibrationsgeräusche.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Das Anschlussterminal können Sie nun ebenfalls anlöten und festschrauben.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

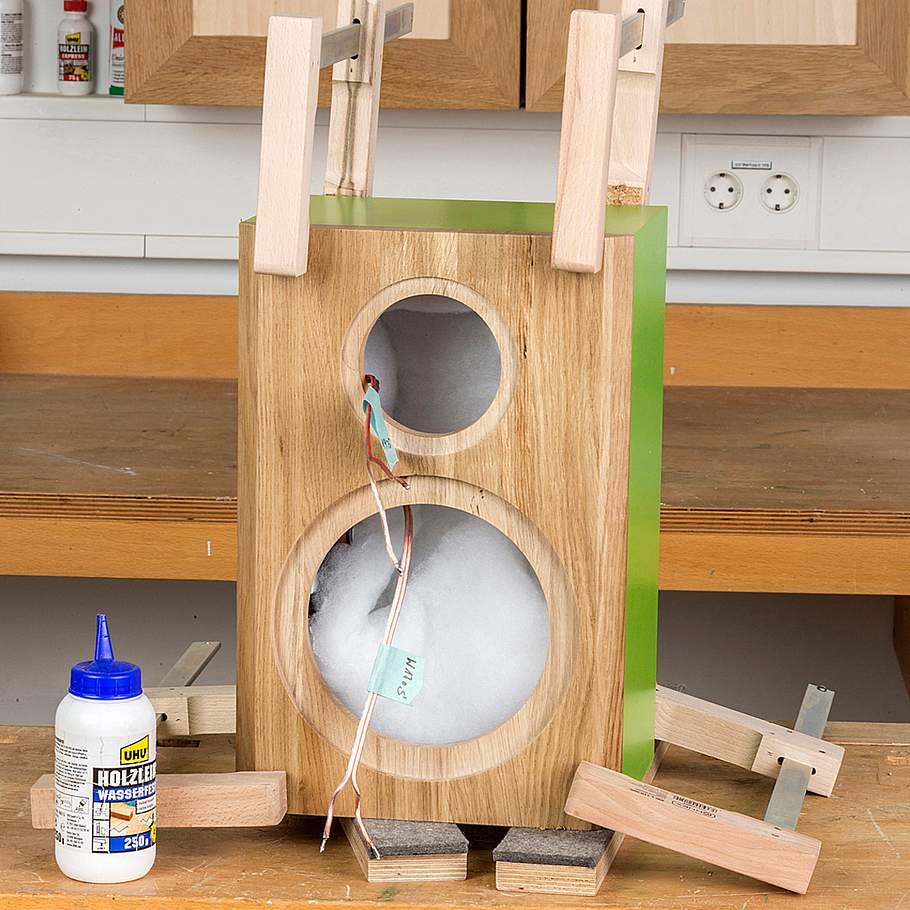

Zwei Dämpfungsmatten pro Box einlegen, die Anschlussleitungen durch die Front führen und die Frontplatte aufleimen.
Praxistipp: Vor dem Verleimen die Front klar lackieren oder mit Hartwachsöl einlassen. Wohldosiert Leim angeben, austretenden Leim sofort feucht abwischen!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Zuletzt den Hochtöner SC 10 N und den Tiefmitteltöner W 170 S anlöten, einsetzen und verschrauben.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

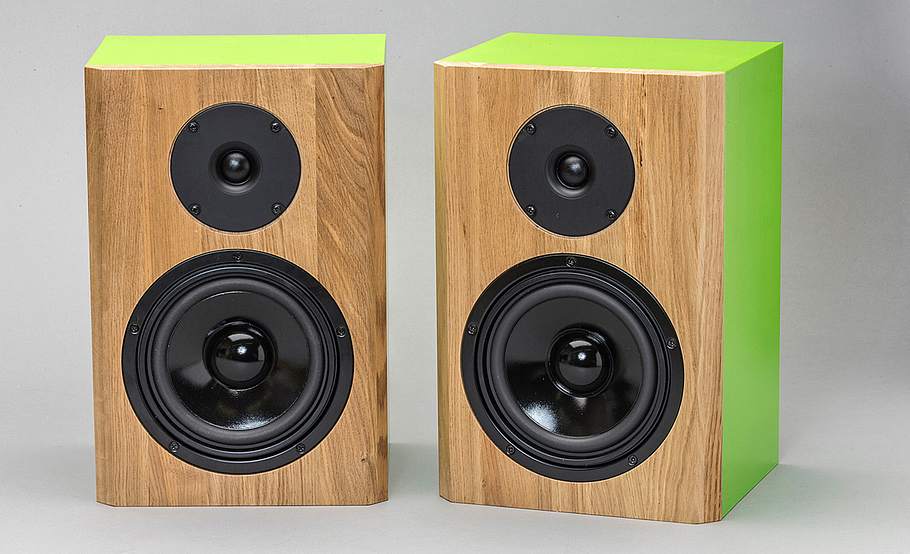

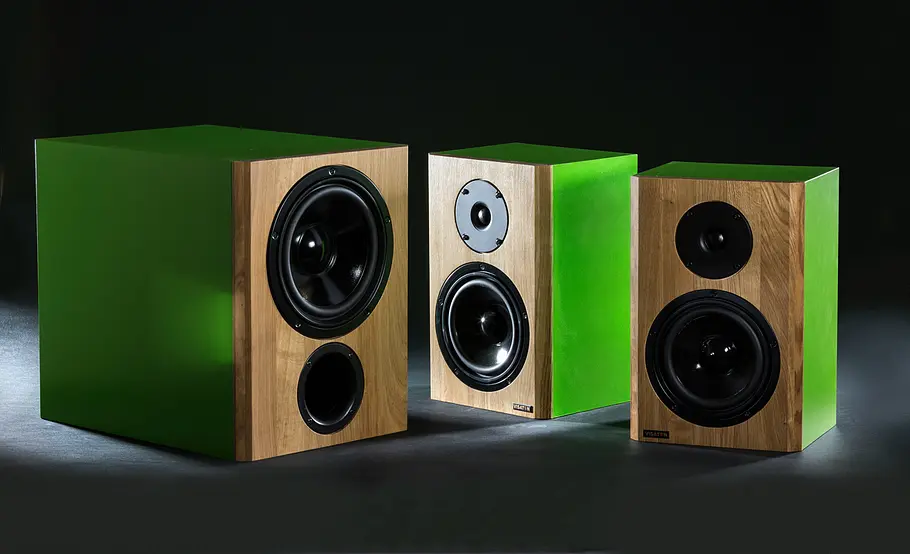

Hübsches Pärchen: Die Kombination aus frechem Leuchtendgrün und edler Eiche macht diese Bijou-Regalbox zur echten Schönheit!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Der Aufbau des Subwoofers ähnelt dem der Bijou 170 light. Allerdings haben wir hier zur Rückwand und zur Front Falze vorgesehen, sodass ...

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

... sowohl die Front als auch die Rückwand mit einer umlaufenden Nut ausgestattet werden. Ecken sauber ausstemmen!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Zur Stabilisierung wird ein Stützkreuz zwischen Boden und Deckel sowie den Seitenwänden eingesetzt. Lassen Sie die Hölzer in die Bauteile ein.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Wir haben mit der Oberfräse genutet und nachgestemmt.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Boden, Decke und Seitenwände können Sie nun mit dem Stützkreuz gemeinsam verleimen. Auch die „Kreuzung“ verleimen!

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

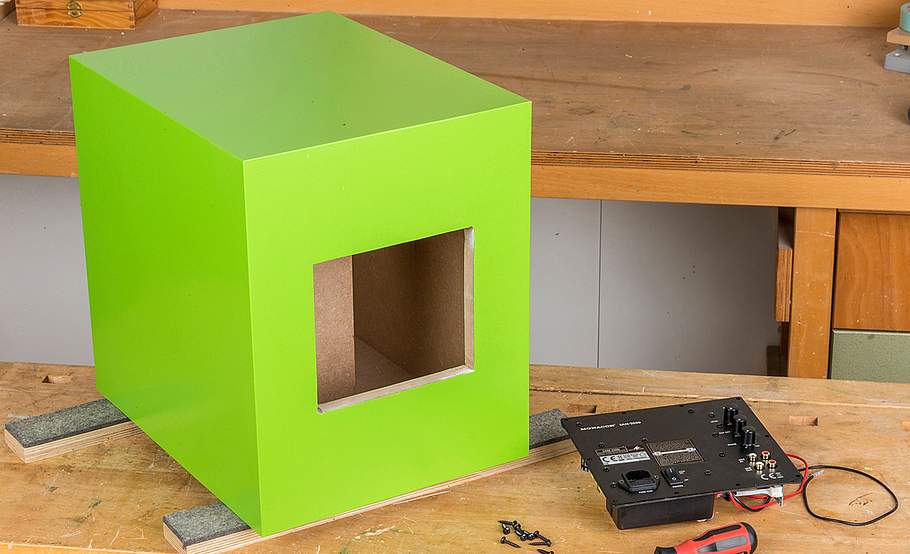

In die Rückwand lassen Sie entweder das Anschlussterminal ein, oder Sie schneiden wie hier die Aussparung für das Aktivmodul.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Dann die Rückwand verleimen. Nach dem Trocknen das Gehäuse schleifen, entstauben, sorgfältig grundieren und lackieren.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

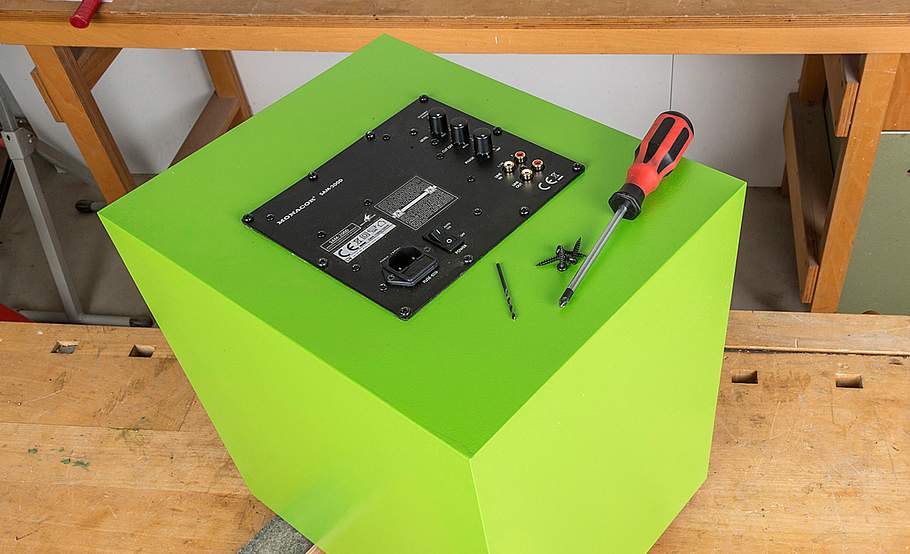

Wenn der Lack trocken ist, montieren Sie das Aktivmodul. Vorbohren und sorgfältig anschrauben, eventuell sollten Sie zum Abdichten ...

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

... des druckvollen „Bassisten“ etwas Keder- bzw. Butylband verwenden, damit des Gehäuse später dicht ist.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Den Subwoofer bedämpfen, die endbehandelte Front aufleimen und den Bassreflex-Rohrbogen einsetzen.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

Nach dem Trocknen die Bassreflex-Blende aufstecken und festschrauben. Dann den Bass an die Aktivmodul-Leitung anklemmen und montieren.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

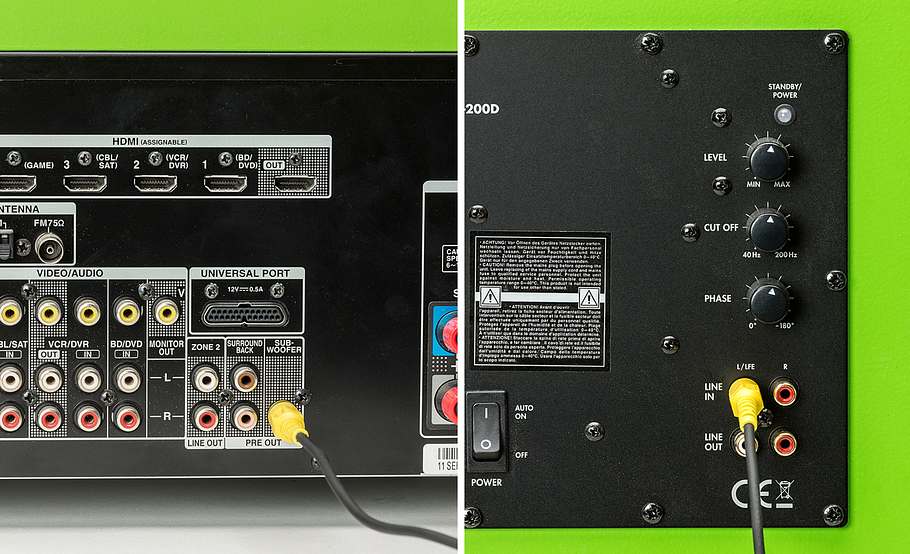

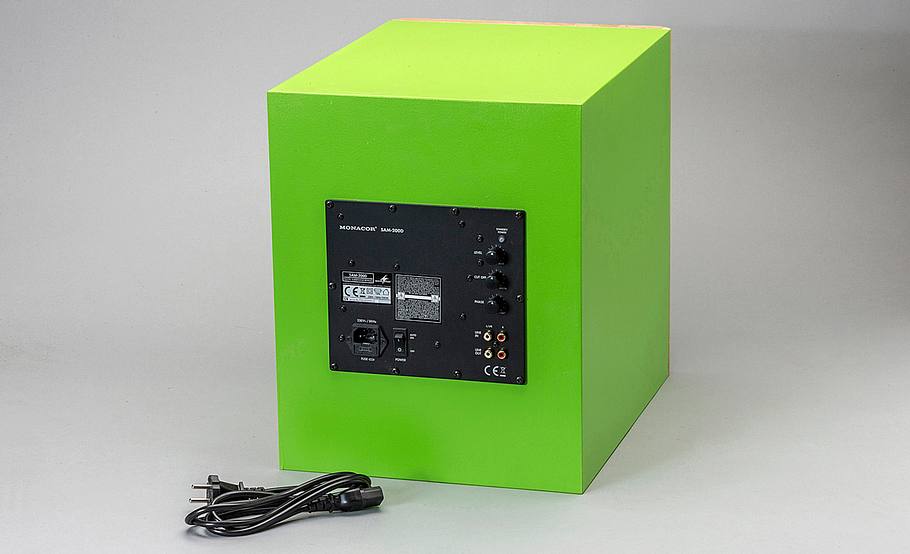

Das Aktivmodul wird durch ein Netzkabel für Kaltgeräte mit Strom versorgt. Der Anschluss an den Verstärker ...

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

... erfolgt über ein Cinch-Kabel an den Subwoofer-Anschluss am Verstärker. Die Bijou 170 light wird an den Lautsprecherklemmen angeschlossen.

Foto: sidm / KEH

Anleitung: Regalboxen selber bauen

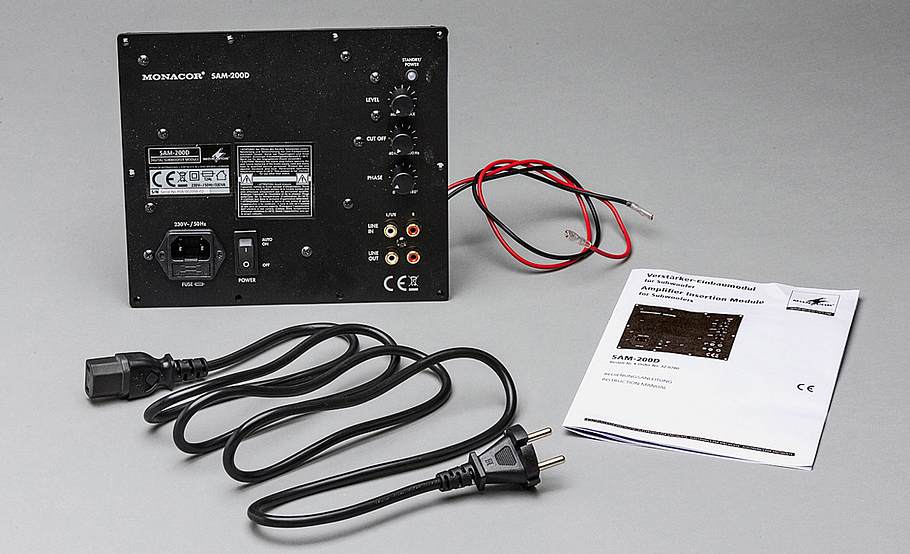

Praxistipp: Das regelbare 200-W-Einbau-Verstärkermodul SAM-200D (Best.-Nr. 1332520-62, rund 140 €) haben wir von Conrad Electronic. Das einstellbare Aktiv-Modul bringt dem Subwoofer zusätzlich Druck!

Kleine Regalboxen sind kein Hinweis auf "kleinen Klang": Diese Regallautsprecher hier basieren auf Technikkompenenten des Hifi-Spezialisten Visaton und überzeugen im Tonlabor genauso wie im Praxiseinsatz! Den Bau der Lautsprecherboxen schildert die Anleitung Schritt für Schritt.

Chassis für Regallautsprecher bauen

Die Anleitung zeigt zunächst den Bau der Satteliten: Wobei es der Bijou 170 light eigentlich nicht gerecht wird, sie als „Satelliten“ zu bezeichnen. Der kleine 2-Wege-Lautsprecher funktioniert auch sehr gut als vollwertige Regal-Box – oder als Mehrkanallautsprecher im Heimkino-Bereich.

Checkliste Werkzeug

  • Akku-Schrauber

  • Beitel

  • Exzenterschleifer

  • Feinsäge

  • Handkreissäge mit Führungsschiene

  • Oberfräse

  • Schreinerwinkel

  • Stichsäge

  • Zwingen

Anschließend dokumentieren wir auch den Bau des Subwoofers, denn wer Wert auf druckvolle Bässe legt, kann die Bijou 170 light um den Visaton SUB W–20.39 ergänzen. Als Passiv-Subwoofer oder wie hier mit regelbarem Aktivmodul macht er dem Trio dann mächtig Wumms!
Praxistipp: Eine vermaßte Zeichnung mit allen zum Bau der Regallautsprecher erforderlichen Angaben finden Sie hier als kostenlosen Download >>

Regallautsprecher um Subwoofer ergänzen

Gut geplant ist halb gewonnen! Auch bei der Wahl der Musikanlage und der richtigen Lautsprecher muss es nicht von Anfang an die ganz große Lösung sein. Sinnvoll ist aber, mit wenigen hochwertigen Lautsprecher-Komponenten anzufangen und diese nach und nach aufzurüsten. So kann zum Beispiel eine vernünftige Basis mit den 8-Ohm-Regallautsprechern Bijou 170 light gelegt werden. Später können diese bei Bedarf auch durch den Subwoofer SUB-W-20.39 ergänzt werden. Auch für Entwicklungen in Richtung Heimkino oder Mehrkanal-Wiedergabe ist man mit dieser Kombi bestens aufgestellt.

Die kleine Schwester der „großen“ Bijou-Regalboxen bringt bei halben Kosten noch immer eine hohe Neutralität und Klangqualität sowie Reserven in Sachen Lautstärke bei kleinen Abmessungen mit. Natürlich stößt die Kapazität gerade bei der Bass-Wiedergabe irgendwann an ihre Grenzen: Mit einem 17 cm großen Tiefmitteltöner und einem geschlossenen Gehäusevolumen von rund 11 Litern ist der Dynamik trotz eines Übertragungsbereichs von 50-20 000 Herz und einer Musikbelastbarkeit von 60 Watt irgendwann ein physikalisches Ende gesetzt. Die Tiefenverstärkung durch den SUB-W-20.39 kann diese Grenzen deutlich erweitern. Hier stehen dem 20-cm-Basschassis etwa 40 Liter Gehäuseluft plus Bassreflexrohr zur Verfügung. Und durch den Subwoofer-Verstärker lässt sich der Tiefbass bei Bedarf noch anheben!

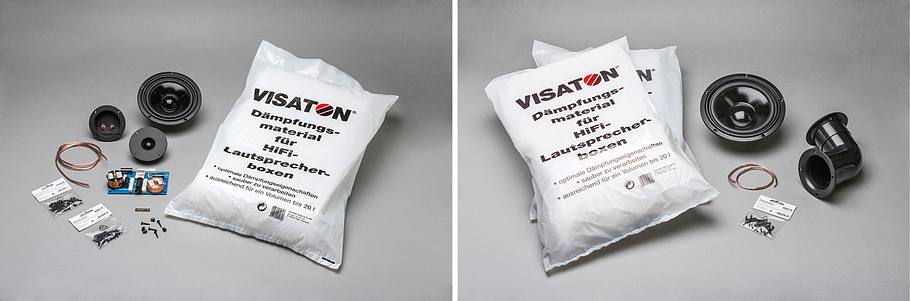

Die gezeigte Bijou 170 light und der Subwoofer SUB W 20.39 sind leicht abgewandelte Bauvarianten der gleichnamigen Bauvorschläge von Visaton. Hierfür benötigen Sie zusätzlich zu dem Gehäusematerial zwei komplette Technik-Bausätze der Bijou 170 light (Art.-Nr. 5998, je 172,55 €, links im Bild) sowie (rechts) einen Tieftöner W 200 S (4 Ω; 61,09 €), ein Bassreflexrohr BR 25.50 (18,84 E€), 2 Beutel Polyesterwolle (je 4,49 €) und schwarze Holzschrauben 4x20 mm (24 Stück 5,31 €). Bei der Passivvariante sind noch ein Anschlussterminal ST 77 (9,82 €) und ein halber Meter Anschlusskabel erforderlich.
