PKW-Anhänger

Bordwanderhöhung für Stema-Anhänger bauen

Aus selbst ist der Mann 5/2023

Kleine PKW-Anhänger sind optimal für Baumarkt-Einkauf und Umzug. Mit einer Bordwand-Erhöhung schaffen Sie mehr Platz für sperrige Ladung.

(1/28)
Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

Gebaut nach Maß: Nur für gängige Anhänger gibt es Seitenwand-Erhöhungen als Zubehör – unsere Alternative können Sie zudem in der gewünschten Höhe bauen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

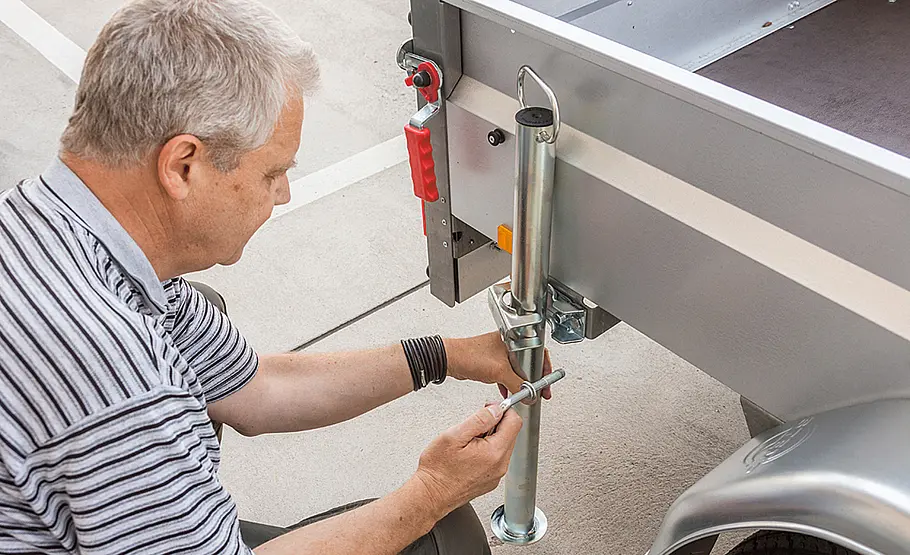

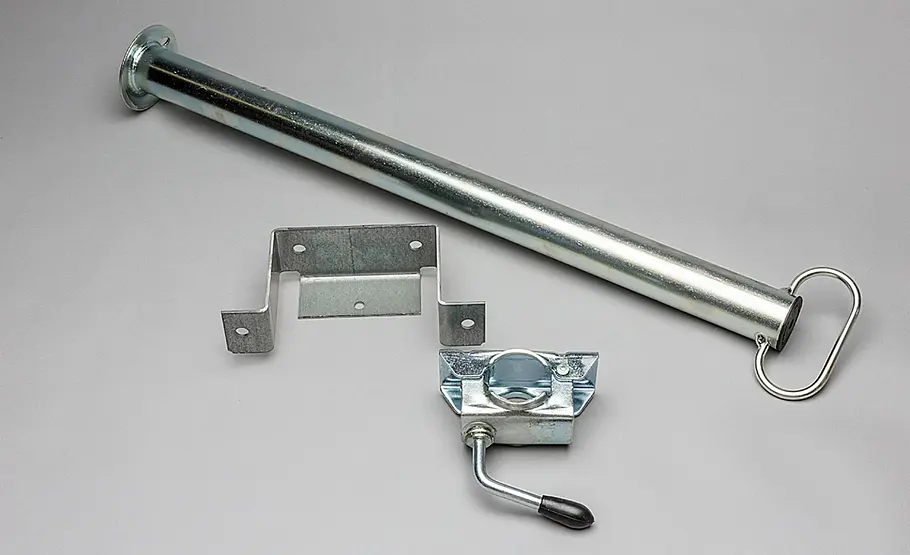

Für eine bequeme Beladung sollten Sie den Hänger hinten mit solchen Stützen versehen – passend zu unserem Hänger-Modell ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

... kostet ein Paar rund 60 Euro. Die Montagebohrungen sind oft bereits vorhanden, der Einbau ist entsprechend unkompliziert.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

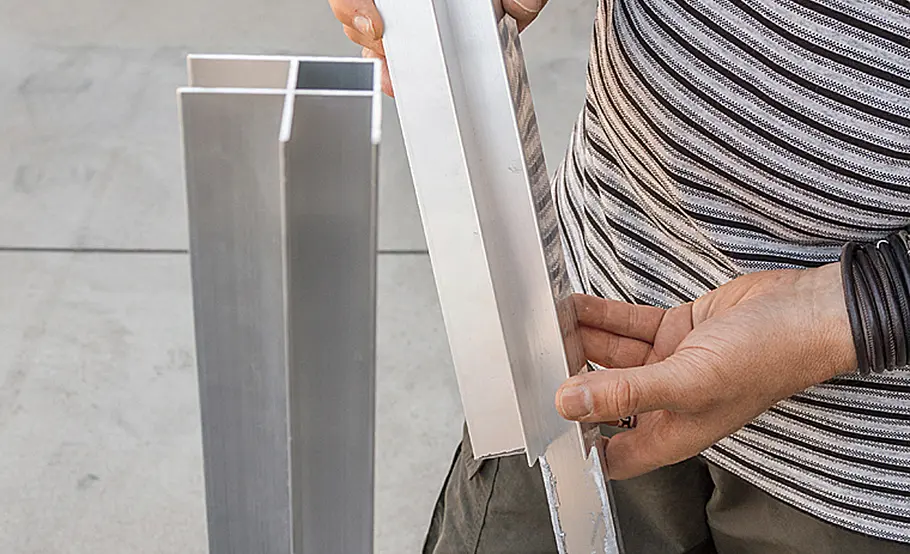

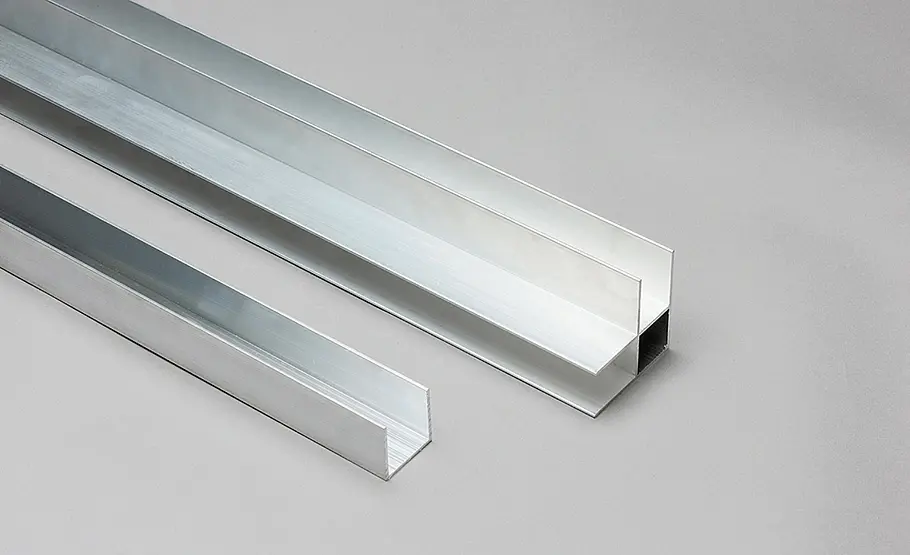

Passend zu den am Anhänger verwendeten Aluminium-Streben haben wir Spriegel-Eckprofile (oben) gekauft. Die U-Profile ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

... sollen später die Kante der Bordwand aufnehmen und müssen daher passend zur Materialstärke der Siebdruckplatte passen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

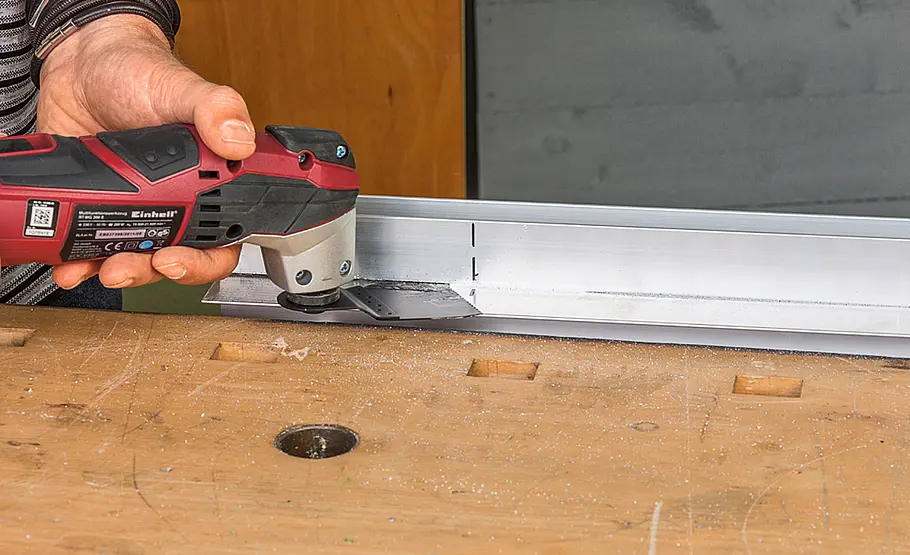

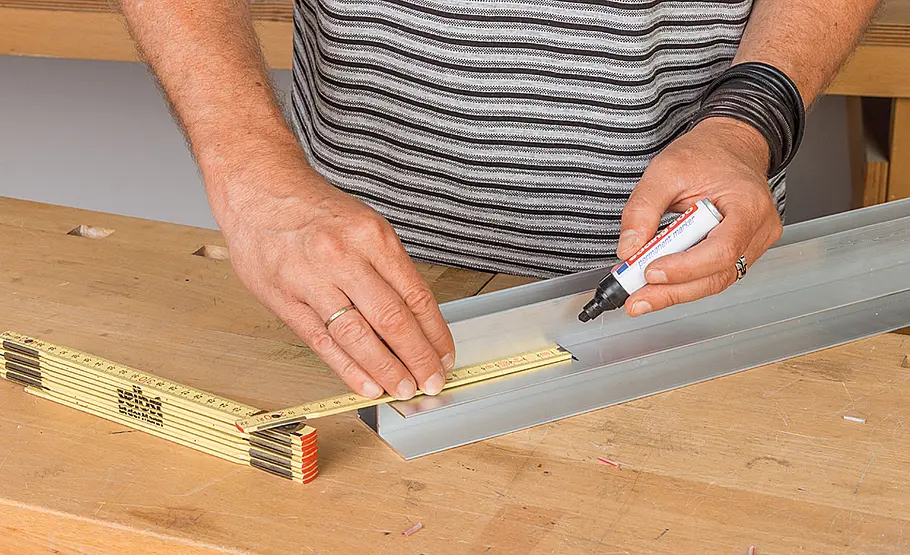

Wir haben die Spriegel-Eckprofile im unteren Bereich von den seitlichen Lamellen befreit, um die dann zurückbleibenden ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

... Vierkantrohre direkt in die Eckprofile des Anhängers einstecken zu können.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

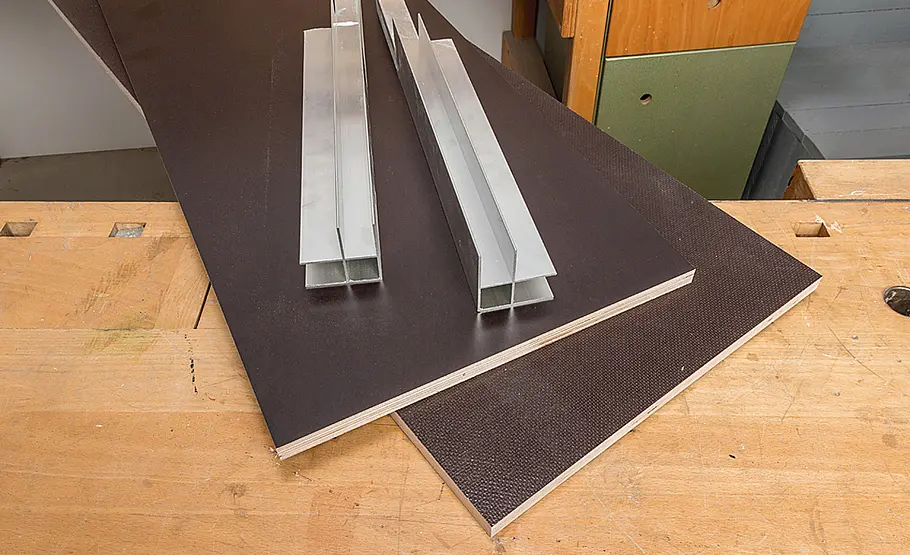

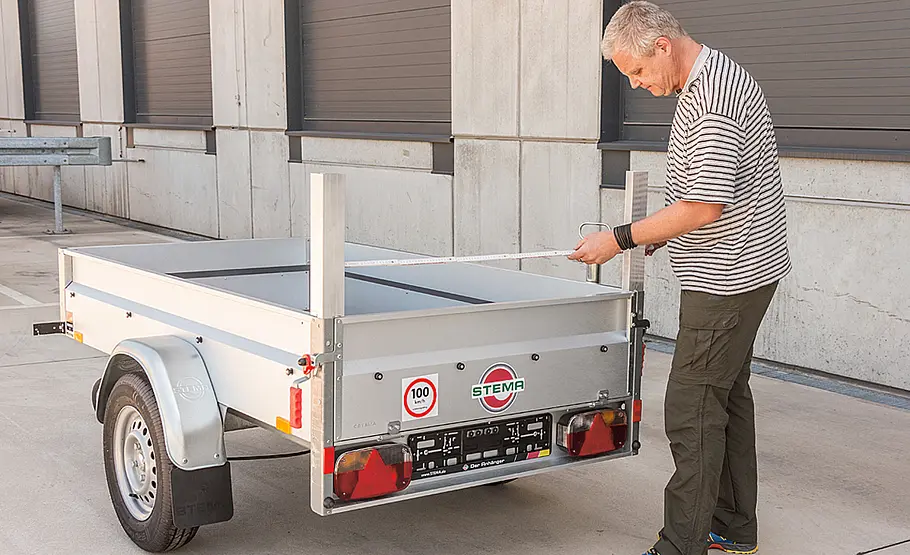

Kontrollieren Sie die Passung und ermitteln Sie dabei gleich das Innenmaß für die Bordwand aus Siebdruckplatte.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

Nun können Sie die Bordwände zuschneiden. Da das Profilmaß von der Materialdicke der Bordwände in unserem Fall abweicht, ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

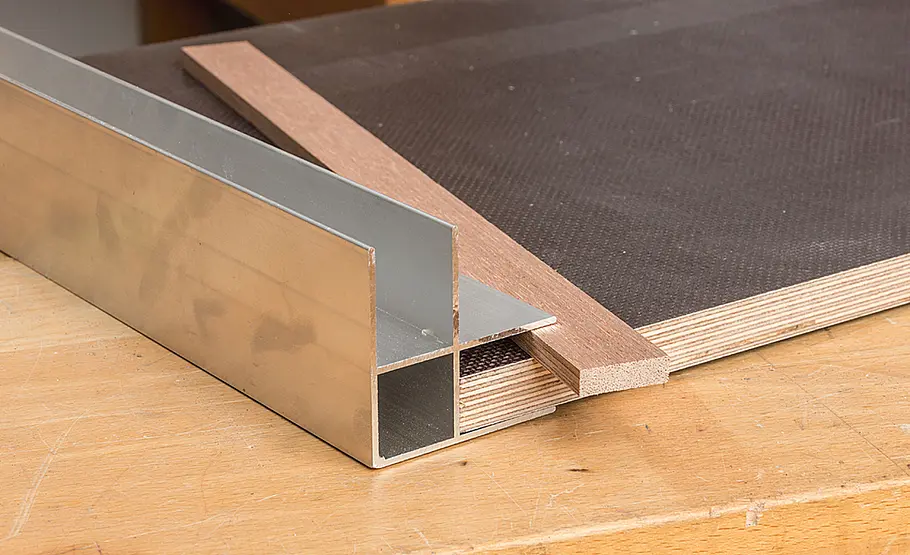

... haben wir Zulagen aus Hartholz zugeschnitten, um die verbleibende Fuge zu füllen. Zunächst passende Streifen ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

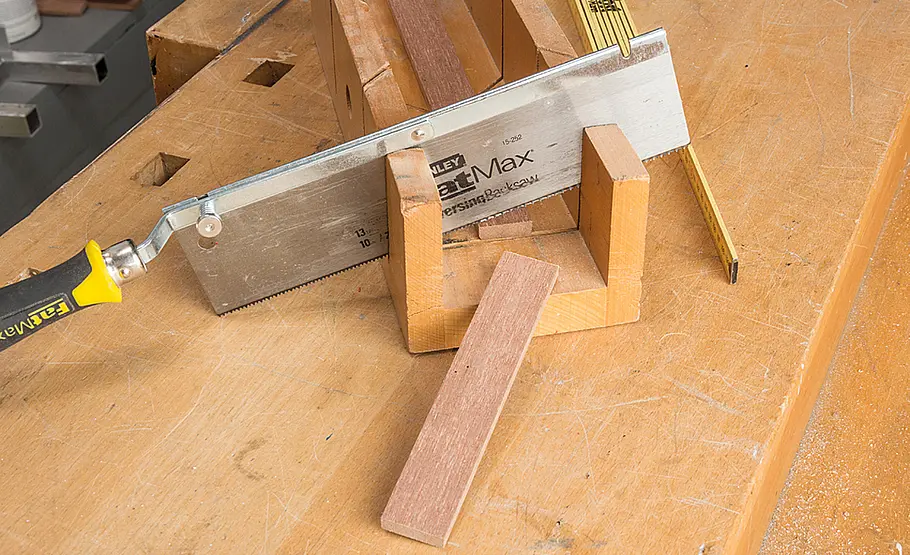

... mit der Kreissäge zuschneiden und diese dann mit der Feinsäge und einer Schneidlade passend ablängen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

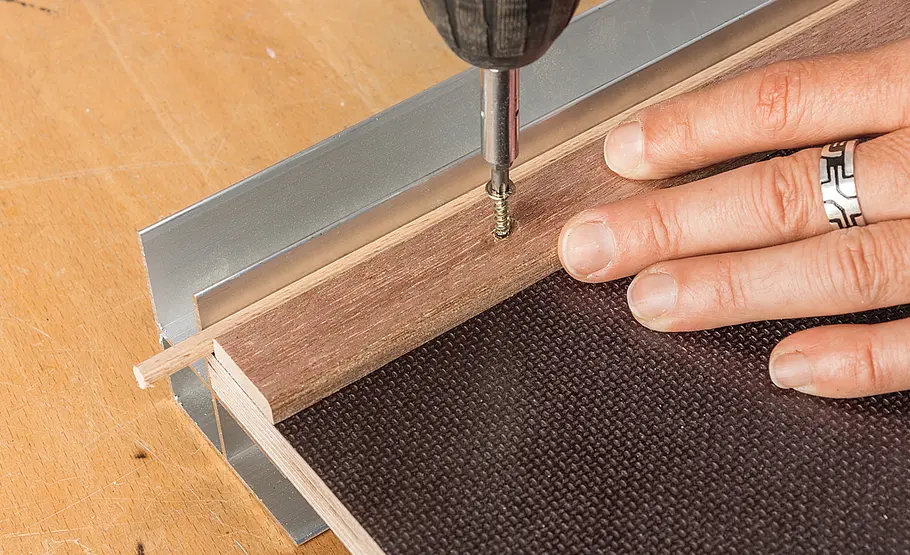

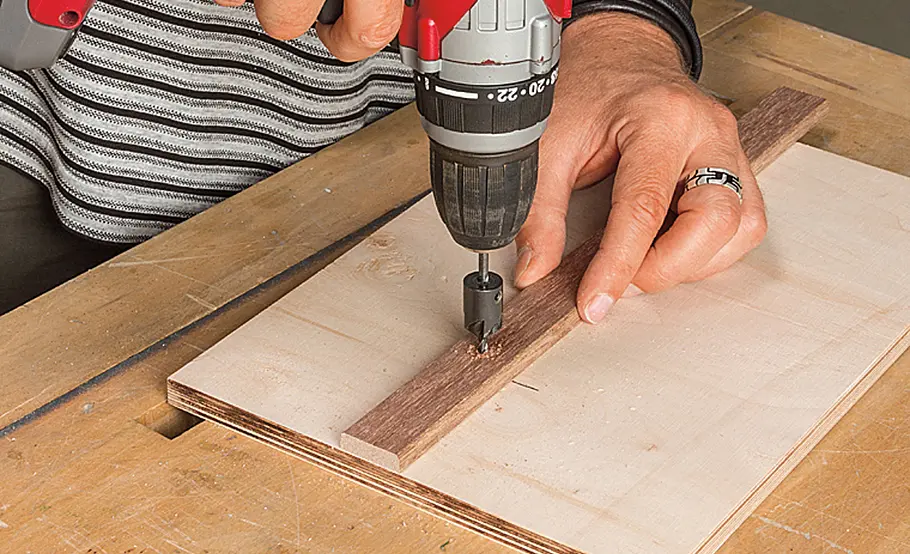

Da eine Verklebung auf der glatten Siebdruckplatte schwierig ist, haben wir die Zulagen verschraubt. Bohrlöcher ansenken,

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

... damit die Schraubenköpfe später nicht im Aluminiumprofil auftragen. Eine Dübelstange sorgt für etwas Spiel am Rand.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

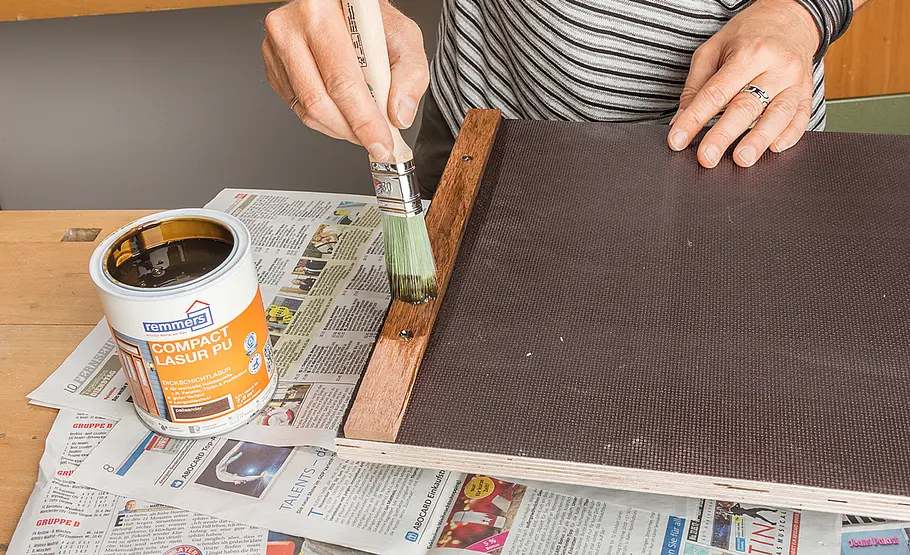

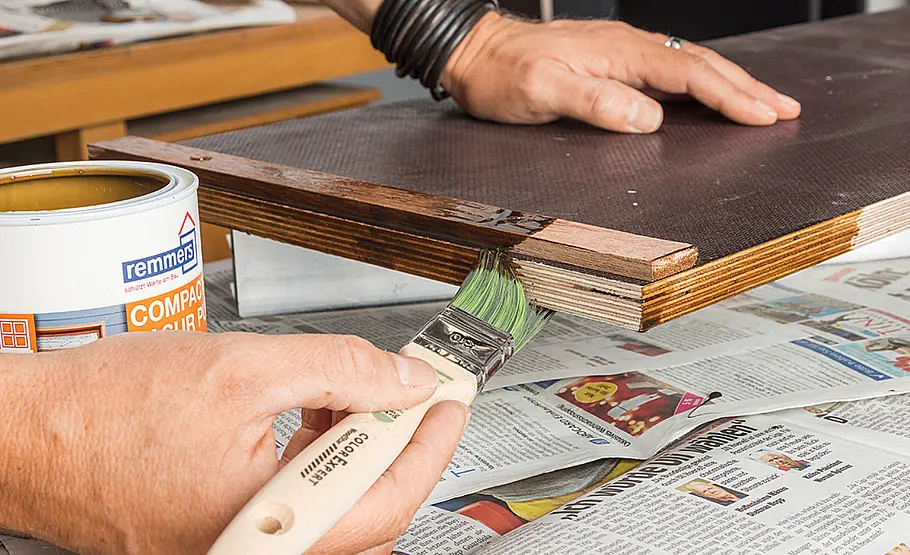

Zwar ist die Siebdruckplatte dauerhaft wetterfest, doch sollten alle Schnittkanten und die aufgeschraubten Zulagen unbedingt ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

... mit einer Lasur geschützt werden. Alle Kanten mehrfach gründlich behandeln, Lasur nach Anleitung trocknen lassen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

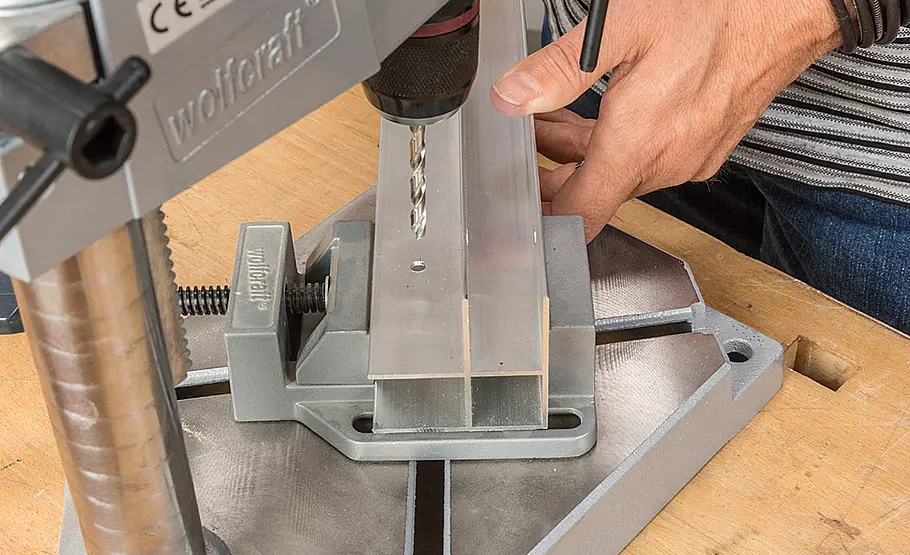

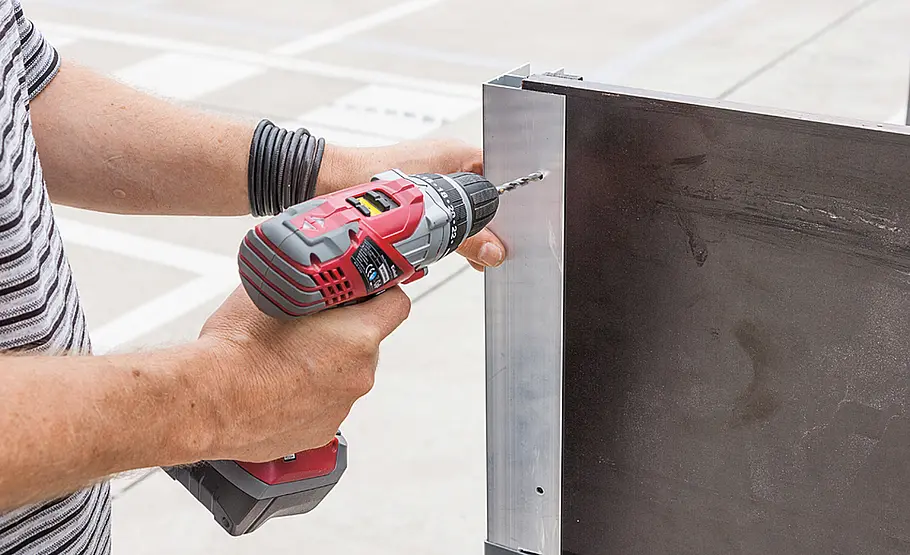

Für die Befestigung der Bordwandplatten an den Eckprofilen haben wir die Aluprofile mit Montagebohrungen versehen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

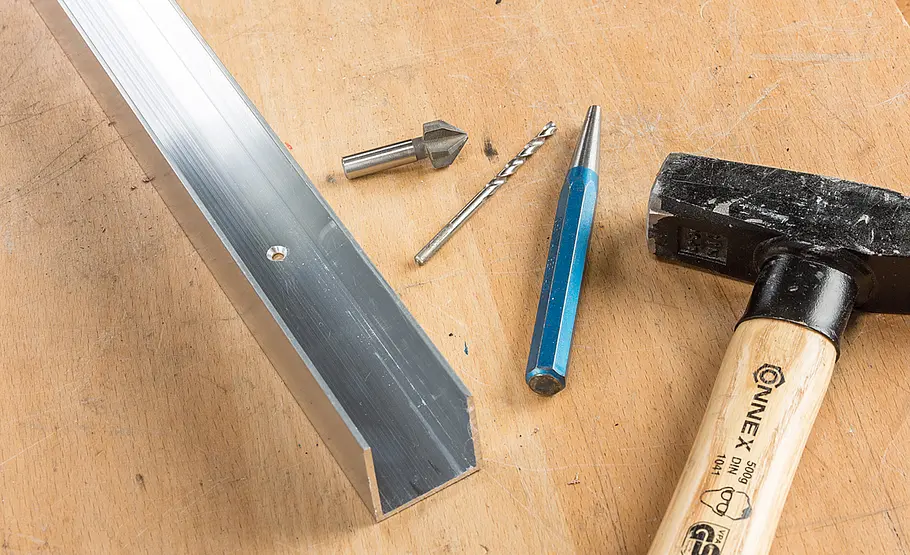

Die Bordwände erhalten unten zusätzlich Führungsprofile, die wir ebenfalls verschraubt haben. Bohrungen vorher ankörnen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

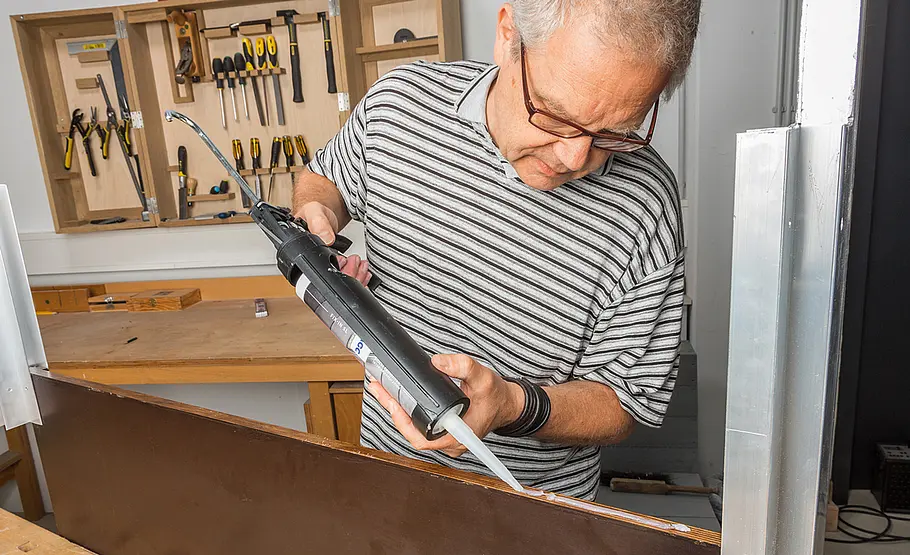

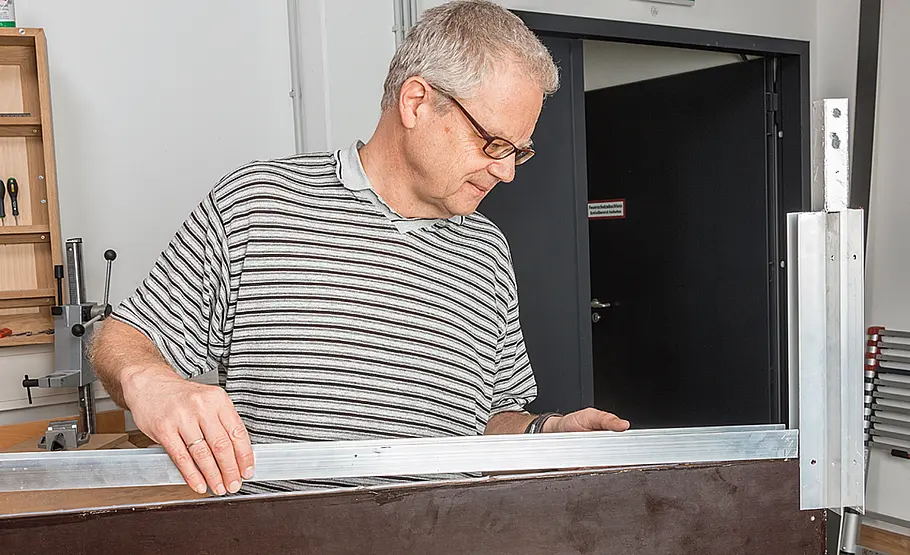

Die Führungsprofile sichern einen klapperfreien Sitz auf dem Anhänger. Mit einer Klebefuge aus Silikon wird die Verbindung ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

... wasserdicht. Profil mit der offenen Seite nach außen auflegen und mit der Öffnung der Eckprofile fluchten.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

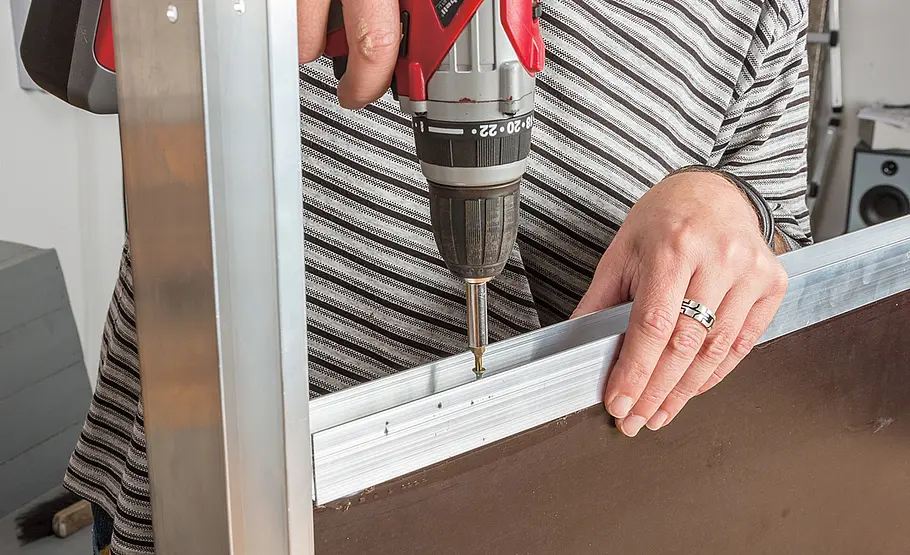

Verschrauben Sie nun die Führungsprofile, bevor das Silikon abgebunden hat. Eventuell hervorquellendes Silikon abnehmen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

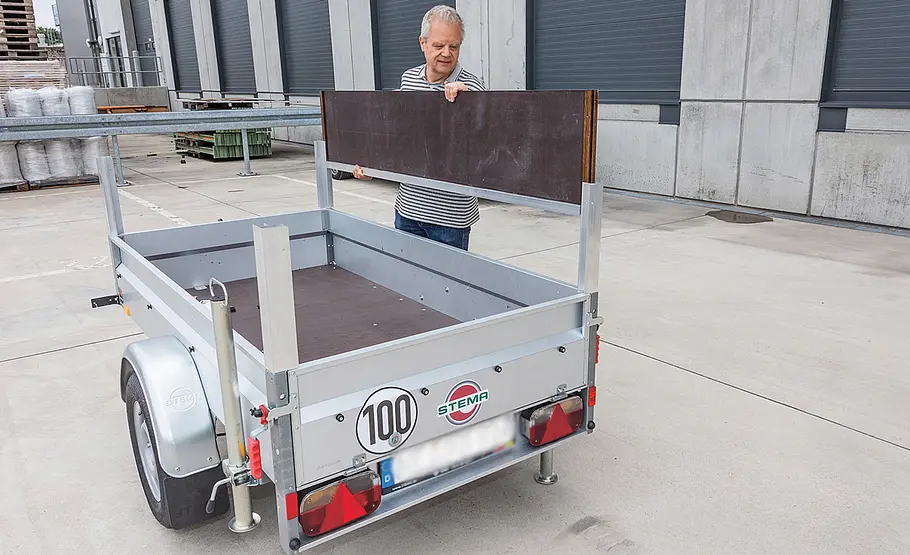

Die Bordwände können nun von oben in die montierten Eckprofile geschoben werden. Die Eckprofile nehmen die Wandplatten wackelfrei auf.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

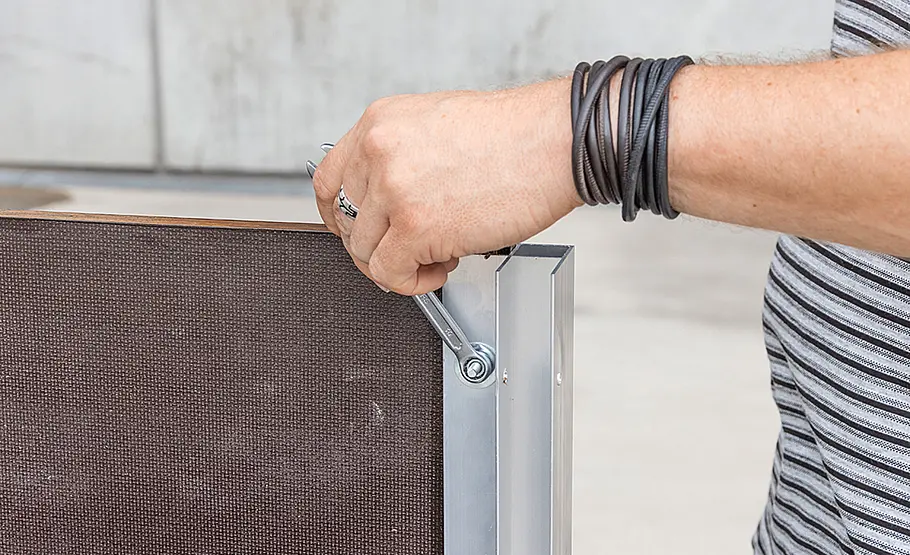

Sie Seitenwände haben wir fest mit den Eckprofilen verschraubt, sodass sie als komplette Einheit auf die Hängerwand ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

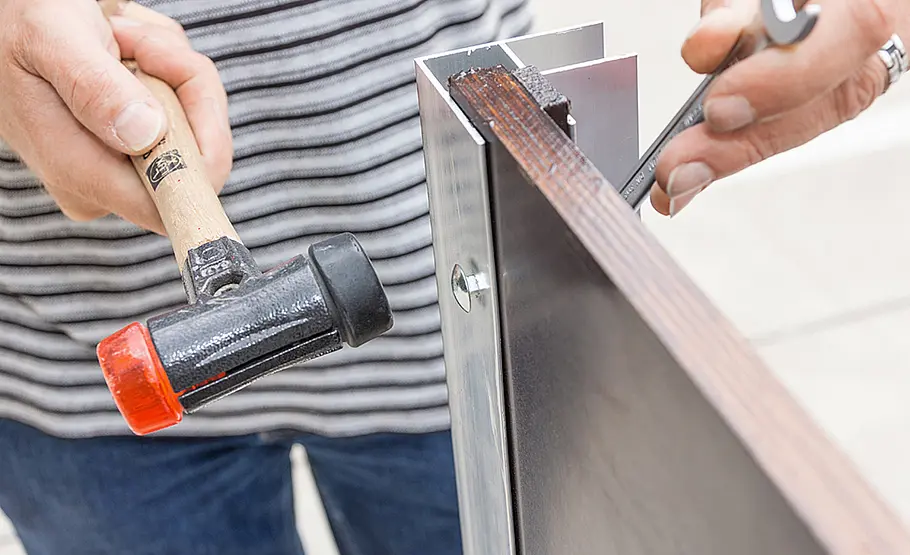

... gesteckt werden können. Schlossschrauben durch passende Bohrung stecken, Vierkant-Verdrehschutz mit einem Schonhammer ...

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

... eintreiben und auf der Innenseite mit der Mutter bündig festziehen. Gewindeüberstand absägen und eventuell glattfeilen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

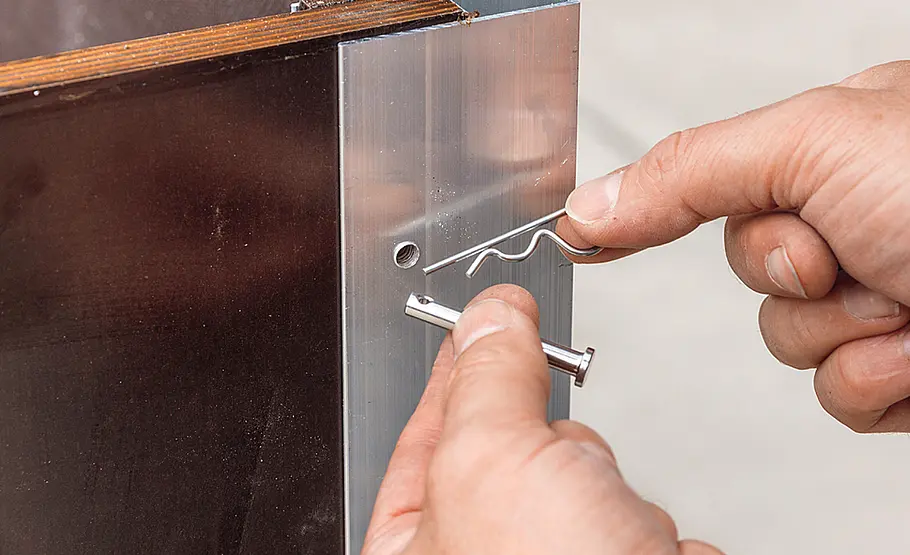

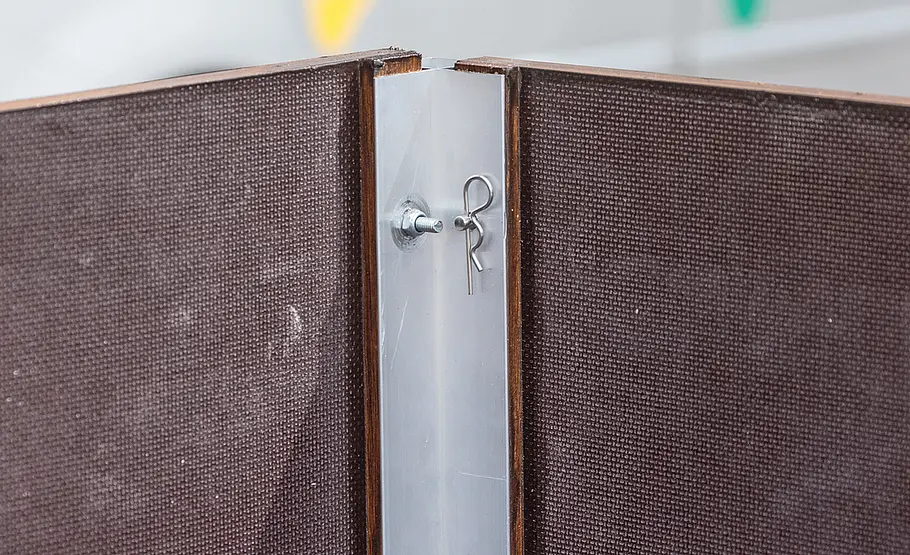

Front- und Heckbrett haben wir zur einfacheren Beladung mit solchen Bolzen mit Splintloch und passender Sicherheitsspange versehen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

Mit dieser Befestigungslösung kann im Heck auf eine aufwendige Klappbefestigung der Bordwand verzichtet werden.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

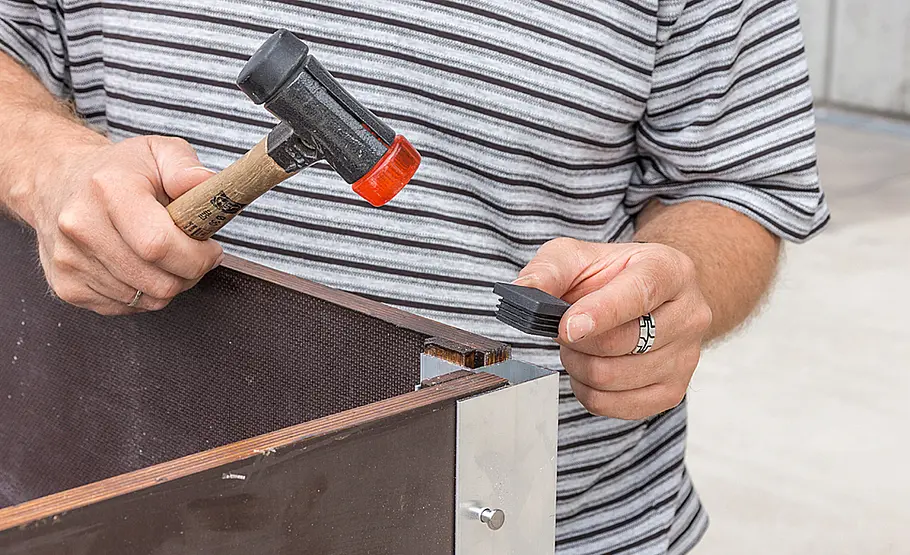

Mit passenden Stopfen die offenliegenden Vierkantrohre der Eckprofile verschließen – sie sind kleiner als die Original-Stopfen.

Foto: sidm / KEH

Bordwanderhöhung für Stema-Anhänger bauen

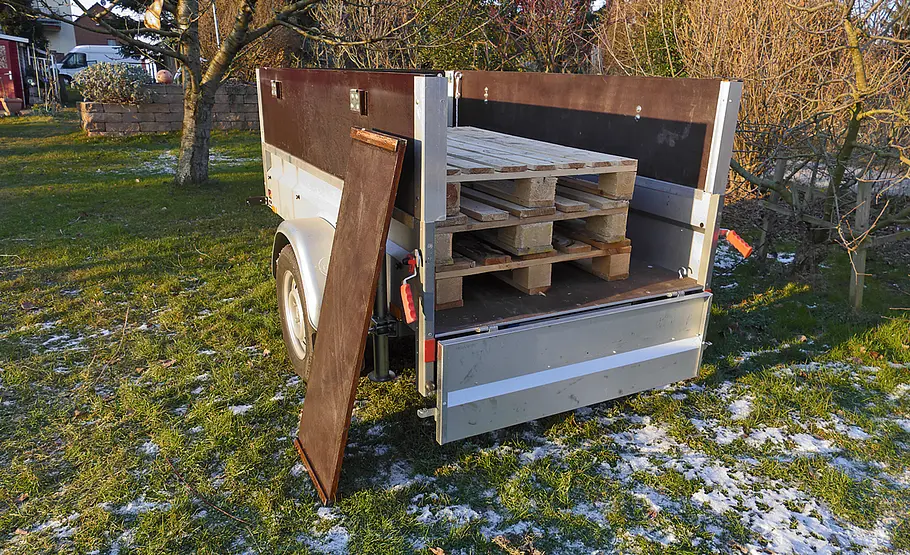

Nach Abnehmen des Heckbretts kann die Hängerklappe normal bedient werden.

Sie haben einen größeren Garten oder planen einen Umbau? Dann haben Sie sicher immer wieder sperrige, schmutzige oder besonders schwere Materialien zu transportieren, die im Kofferraum nicht gut untergebracht wären. Als Alternative bietet sich ein kleiner PKW-Anhänger an, den Sie mit  selbst gebautem Zubehör an größere Transportaufgaben anpassen und mit klappbarem Deckel sogar zur wetterfesten Gepäckbox für die Urlaubsreise machen können.

Bordwand für PKW-Anhänger selber bauen

Die hier gezeigte Bordwanderhöhung aus robuster und dauerhafter Siebdruckplatte ist deutlich günstiger als entsprechendes Zubehör der Anhänger-Hersteller, kann nach eigenen Vorstellungen dimensioniert werden – und kann auch für ältere und seltenere PKW-Anhänger passend gebaut werden.

Alle Aufbauten können leicht entfernt werden, was die Vielseitigkeit des Hängers noch erhöht. Kompakte Baumarktanhänger werden ab gut 400 Euro angeboten, die Zuladung ungebremster Modelle ist allerdings stark von den Fahrzeugdaten des Zugfahrzeugs abhängig. Wer Transporte über längere Distanzen plant oder den Hänger mit in den Urlaub nehmen soll, wird eine Ausführung mit Stoßdämpfern zu schätzen wissen – denn dann ist eine 100-km/h-Zulassung möglich. Die solide Basis für unsere steckbaren Bordwanderhöhungen bilden spezielle Eckprofile, die von Fachhändlern für Aluminumprofile und im Anhänger-Fahrzeugbau für diesen Zweck angeboten werden. Entspricht das Außenmaß des zugrunde liegenden Vierkantprofils dem Innenmaß der am Anhänger eingebauten Eckstreben, so kann man die Profile nach Entfernen der Stopfen einfach einstecken und erhält die ideale Führung für Siebdruckplatten, die sich aufgrund ihrer Stabilität und wasserbeständigkeit ideal als Bordwände eignen. Sogar das höhere Gewicht gegenüber Serienbordwänden aus Stahl oder Aluminium ist in der Praxis ein Vorteil, denn so erhält der Hänger bei Leerfahrten ein gewisses Grundgewicht und neigt weniger zum „Hopsen“. Die Anleitung zeigt, wie Sie die Bordwanderhöhung für den PKW-Anhänger bauen >>

PKW-Anhänger: Ladung sichern

Die montierte Bordwanderhöhung gilt nicht als konstruktiver Bestandteil des Anhängers, sondern ist Teil der Ladung – eine besondere Zulassung oder TÜV-Abnahme ist daher nicht nötig. Zusammen mit den transportierten Gütern sind Sie als Fahrzeugführer dafür verantwortlich, dass die Ladung gesichert ist – entsprechend sollten Spanngurte oder ein Netz die transportierten Materialien zusätzlich fixieren.

Spanngurte oder Netze sichern die Ladung während der Fahrt. Foto: sidm / KEH

Welcher PKW-Anhänger für Bordwanderhöhung?

Basis für den hier gezeigten Aufbau ist der gebremste Stema Anhänger Basic 1000 Kompakt, der bei Bauhaus für unter 1000 Euro erhältlich ist. Mit 830 Kilogramm Nutzlast bietet er eine üppige Reserve zum Transport von Fahrrädern und Sportgeräten im Urlaub und kann zwischendurch auch für den Transport von Baumaterial dienen. Der Hänger kann zudem mit einer 100 km/h-Plakette zugelassen werden, die dafür erforderlichen Stoßdämpfer sind bereits montiert. Damit kann man bei Urlaubsfahrten noch recht gut im Autobahnverkehr „mitschwimmen“. Der Hänger wird online bestellt und per Spedition geliefert.
