Pflanztisch Klappbar

Aus selbst ist der Mann 5/2015

Dieses vielseitige Gartenmöbel ist Pflanztisch, Gartenküche und Werkbank zugleich: Wie immer Sie das Klappmöbel nutzen wollen, es ist schnell gebaut, wie die Bauanleitung Schritt für Schritt zeigt.

(1/32)
Pflanztisch Klappbar

Pflanztisch Klappbar

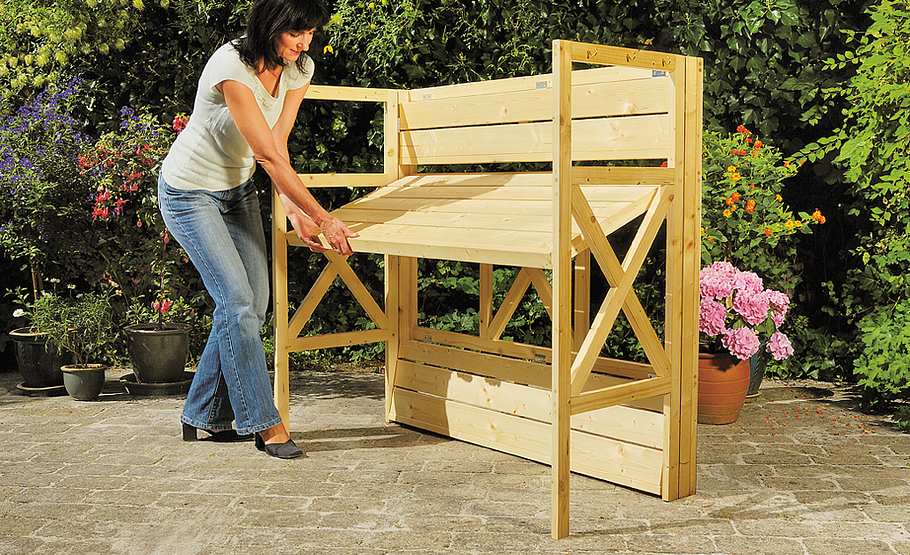

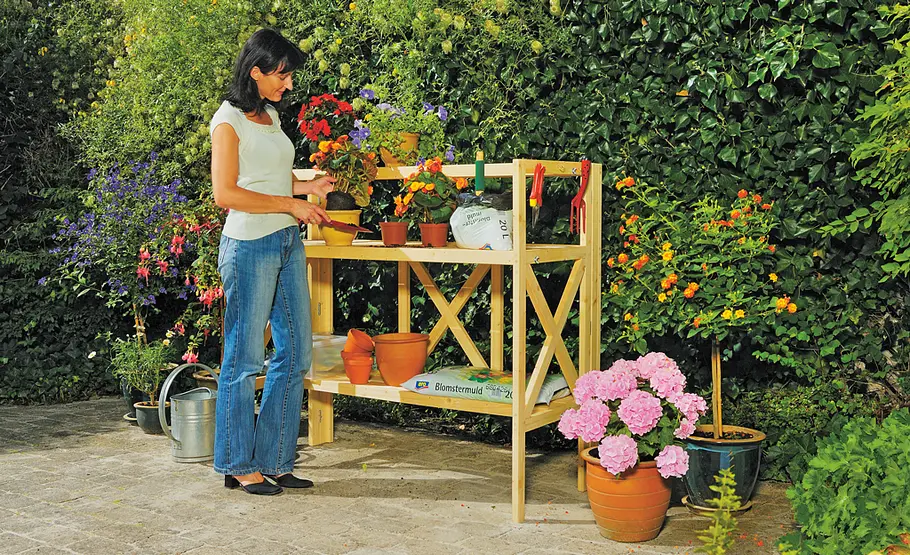

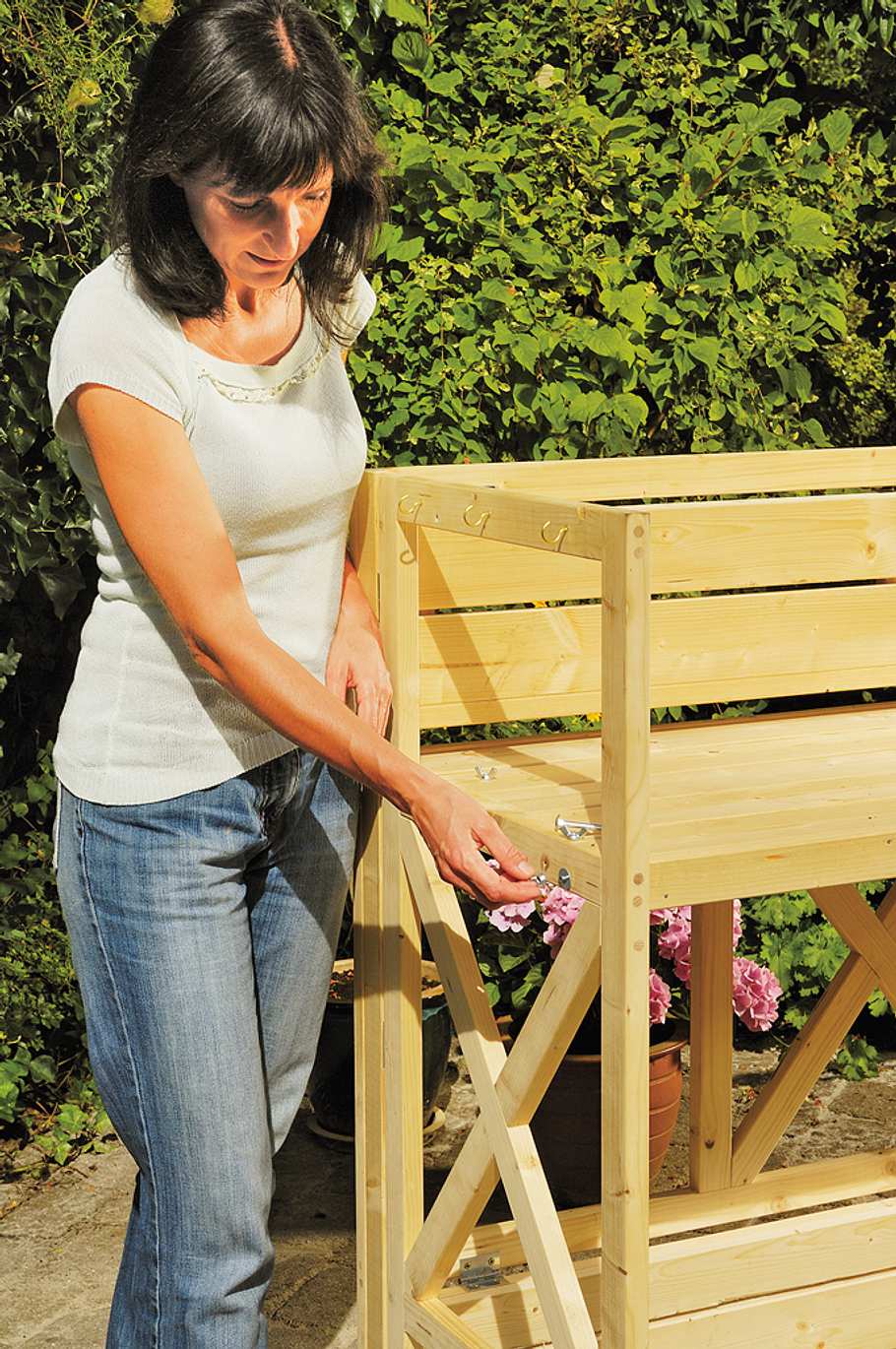

Rückenfreundlich arbeiten ist an diesem Pflanztisch standard: Die Konstruktion ist leicht und filigran, sodass der Arbeitstisch schnell zusammengeklappt und fortgetragen werden kann.

Pflanztisch zum Klappen

Pflanztisch Klappbar

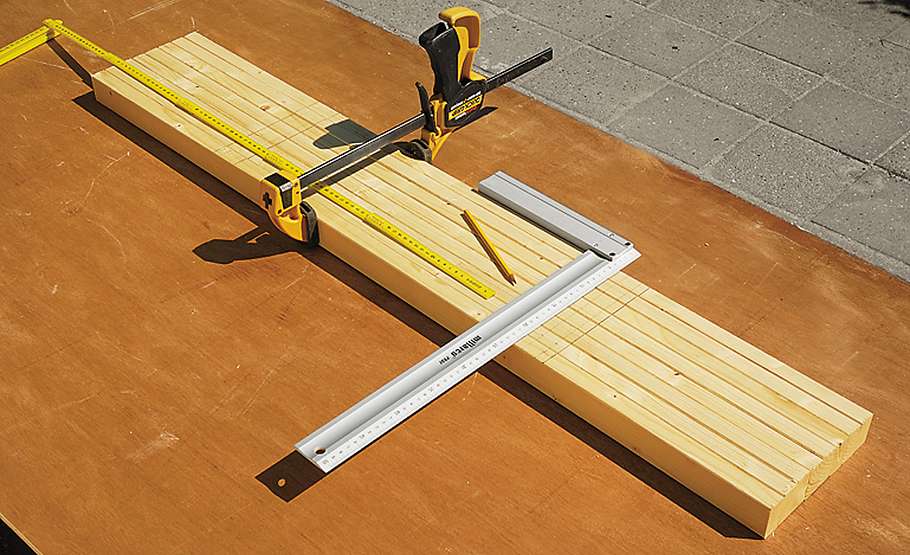

Die Verbindungsstellen von Ablagebrettern und Trägerleisten markieren und ...

Pflanztisch Klappbar

Pflanztisch Klappbar

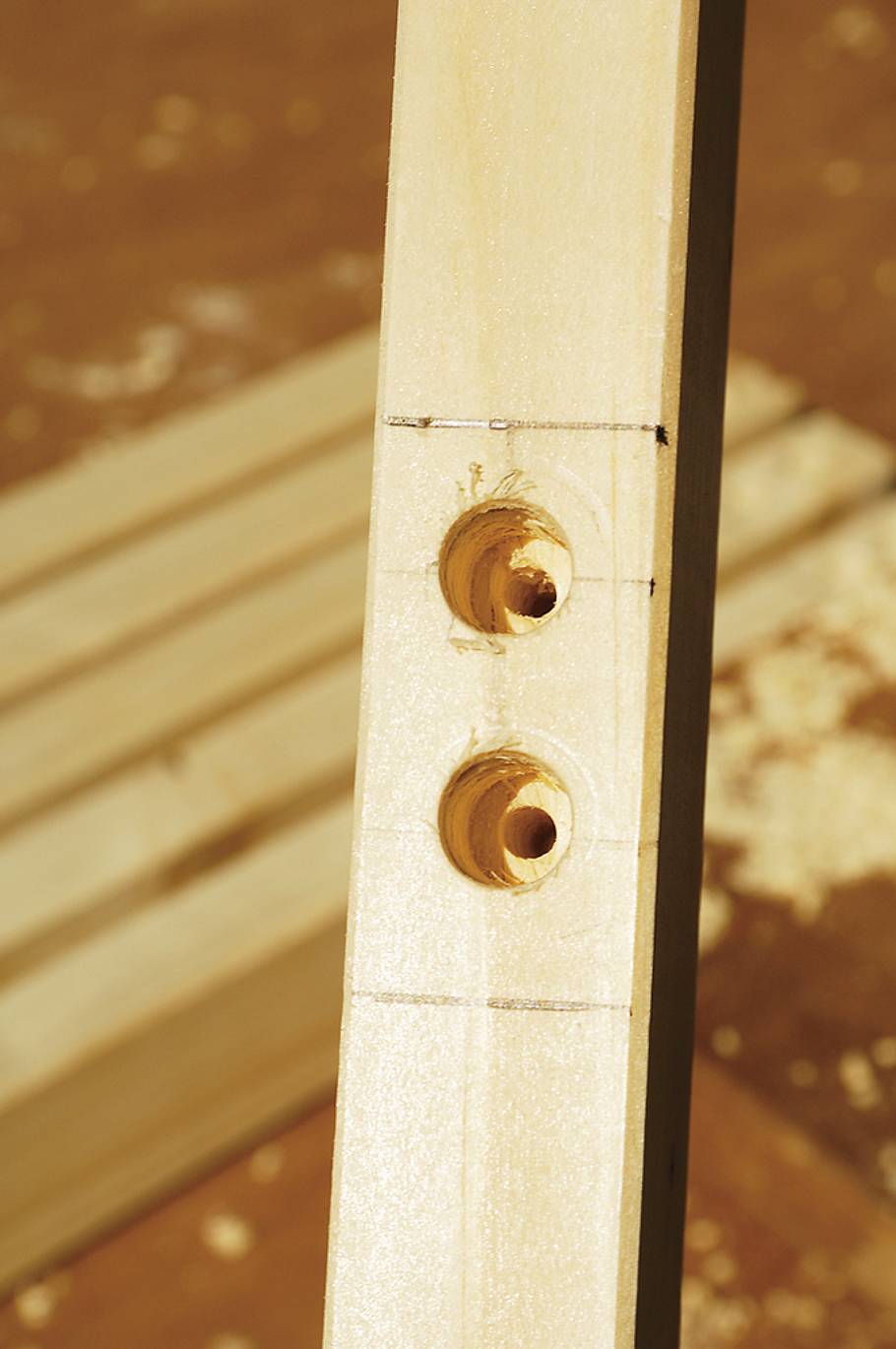

... in jede zwei Bohrungen einbringen.

Pflanztisch Klappbar

Pflanztisch Klappbar

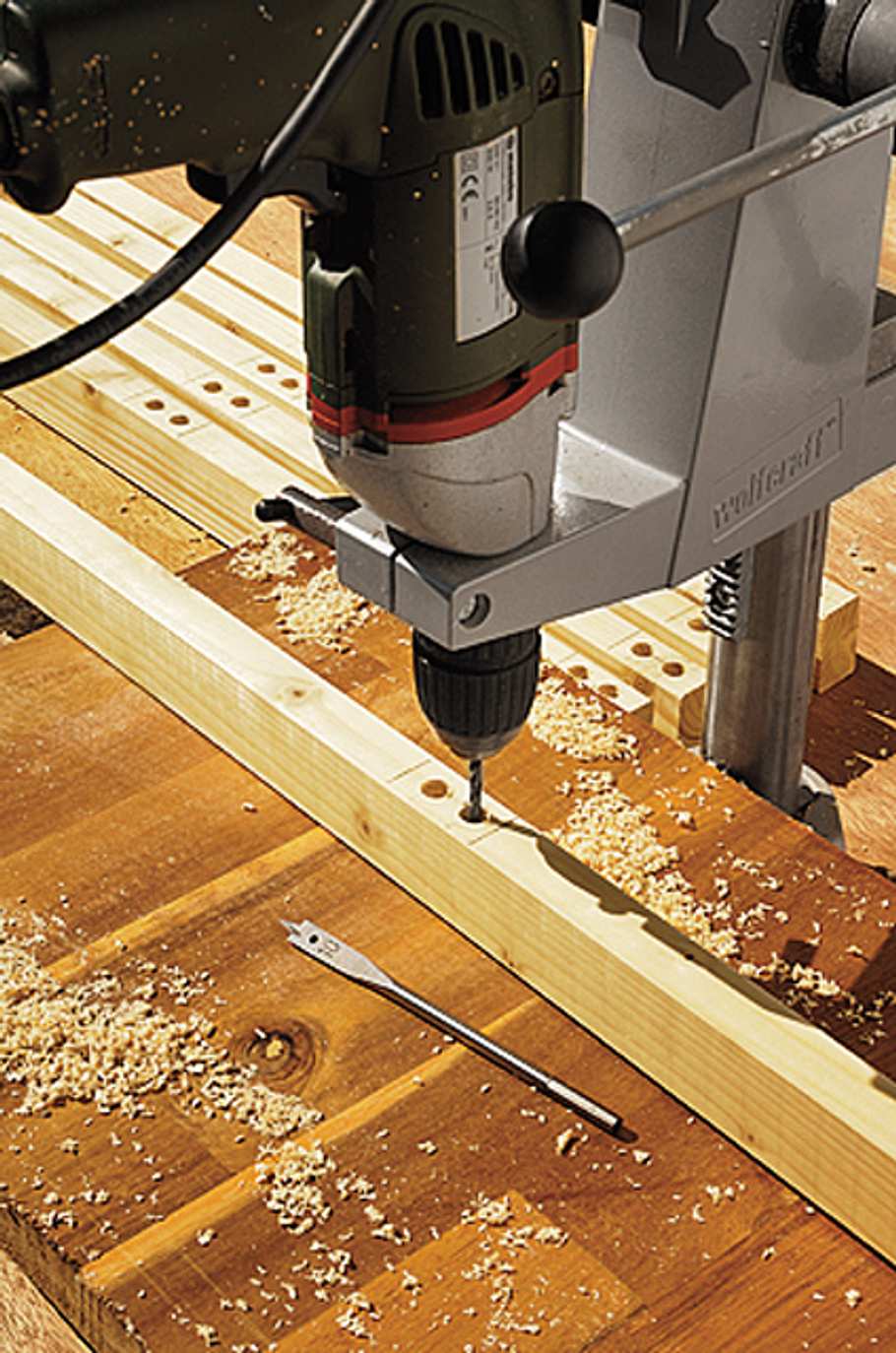

Das Holz zunächst mit einem 10-mm- Bohrer bis zur Mitte bohren, dann mit einem 5-mm-Bohrer durchbohren.

Pflanztisch Klappbar

Pflanztisch Klappbar

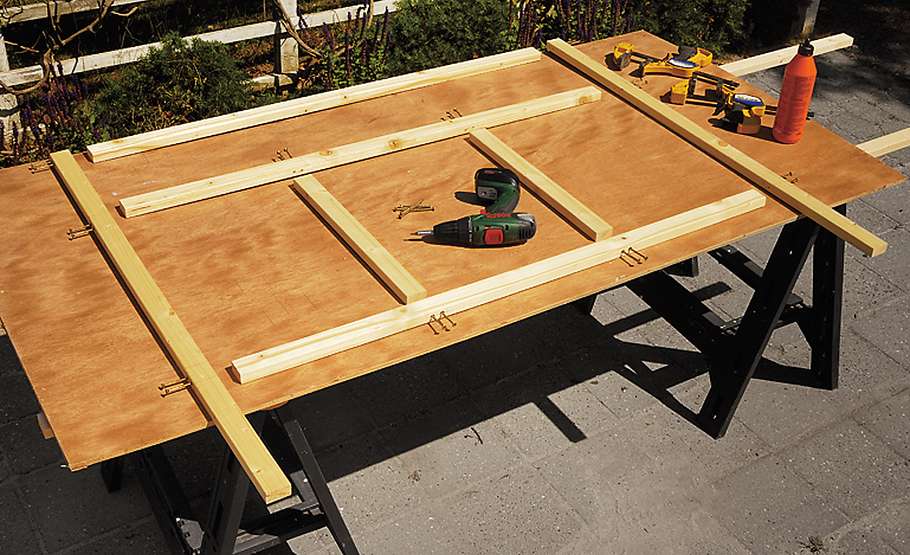

Der Rückseitenrahmen liegt zum Verbinden bereit.

Pflanztisch Klappbar

Pflanztisch Klappbar

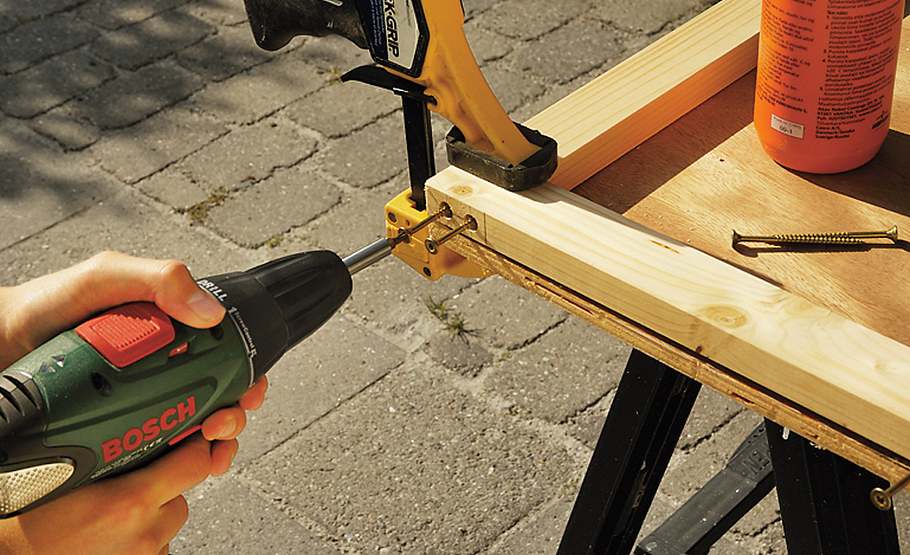

Die Teile mit Zwingen auf einem rechtwinkligen Brett fixieren und mit Spanplatten-Schrauben verbinden.

Pflanztisch zum Klappen

Arbeitstisch bauen

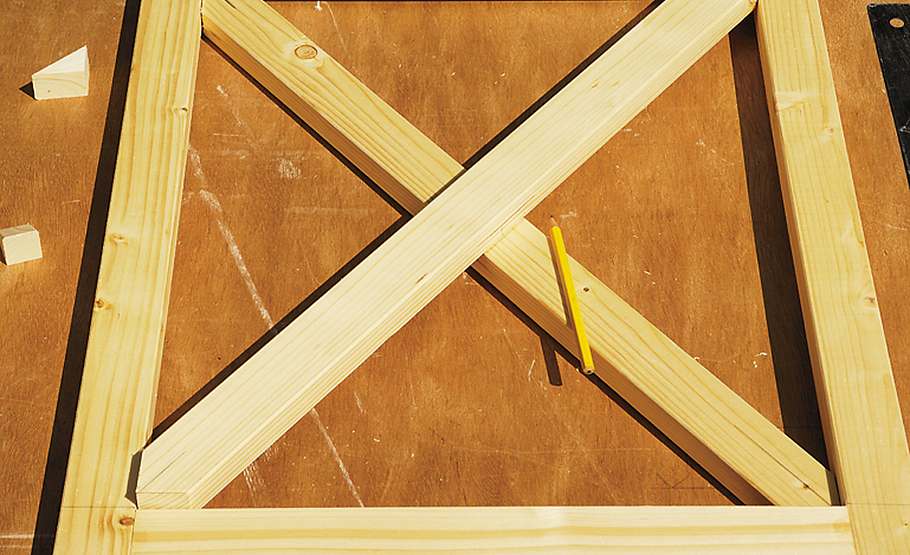

Die Mitte an den Enden der Diagonalstreben markieren. Diese in den Rahmen legen und die Endschnitte anzeichnen.

Pflanztisch zum Klappen

Arbeitstisch bauen

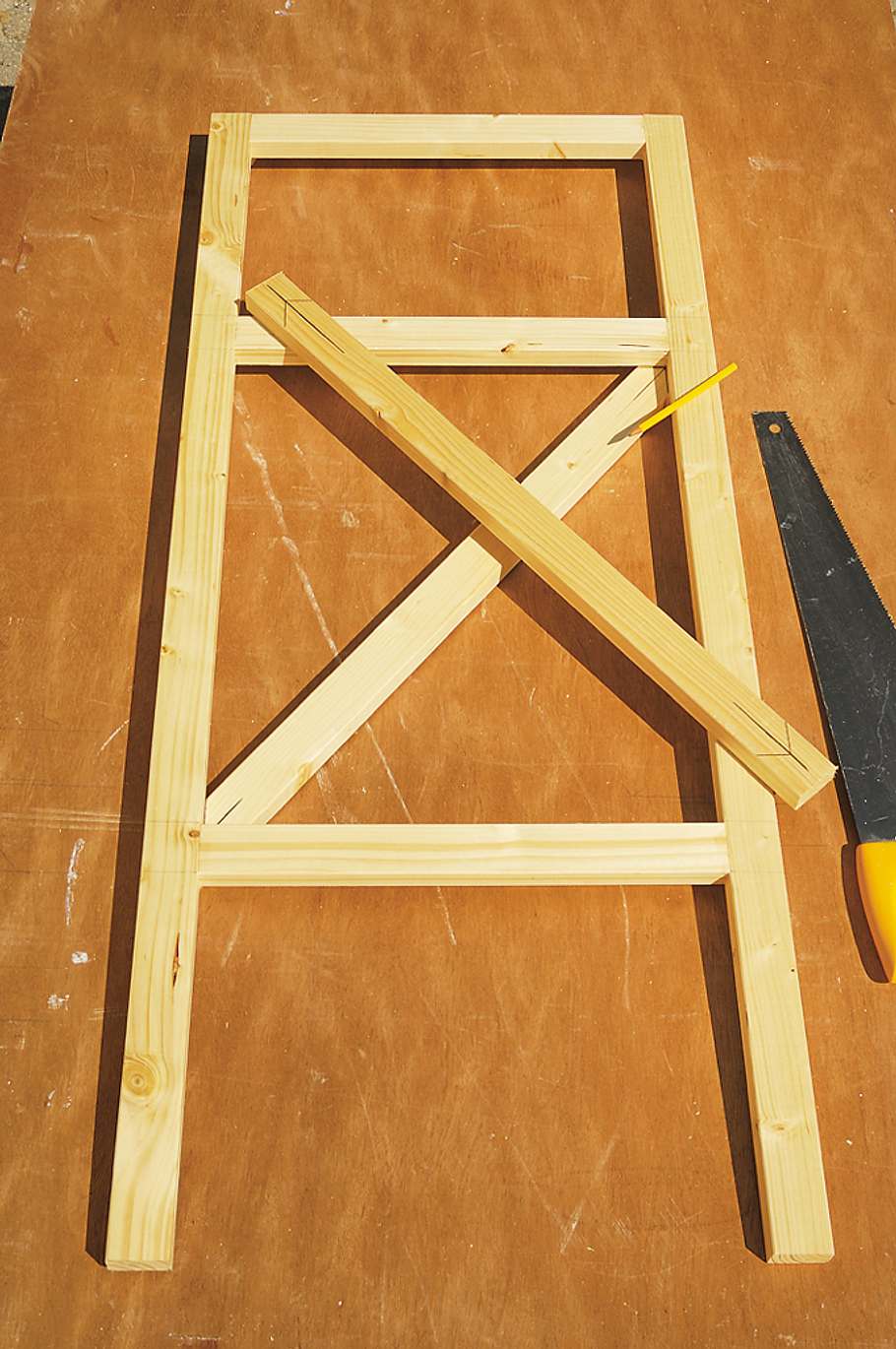

Die Diagonalleisten ablängen, in den Rahmen einpassen und die zu überblattenden Stellen markieren.

Pflanztisch zum Klappen

Arbeitstisch bauen

Für die nötige Überblattung jede der Verbindungsstellen mehrmals mit einer Säge bis zur Holzmitte einschneiden.

Pflanztisch zum Klappen

Arbeitstisch bauen

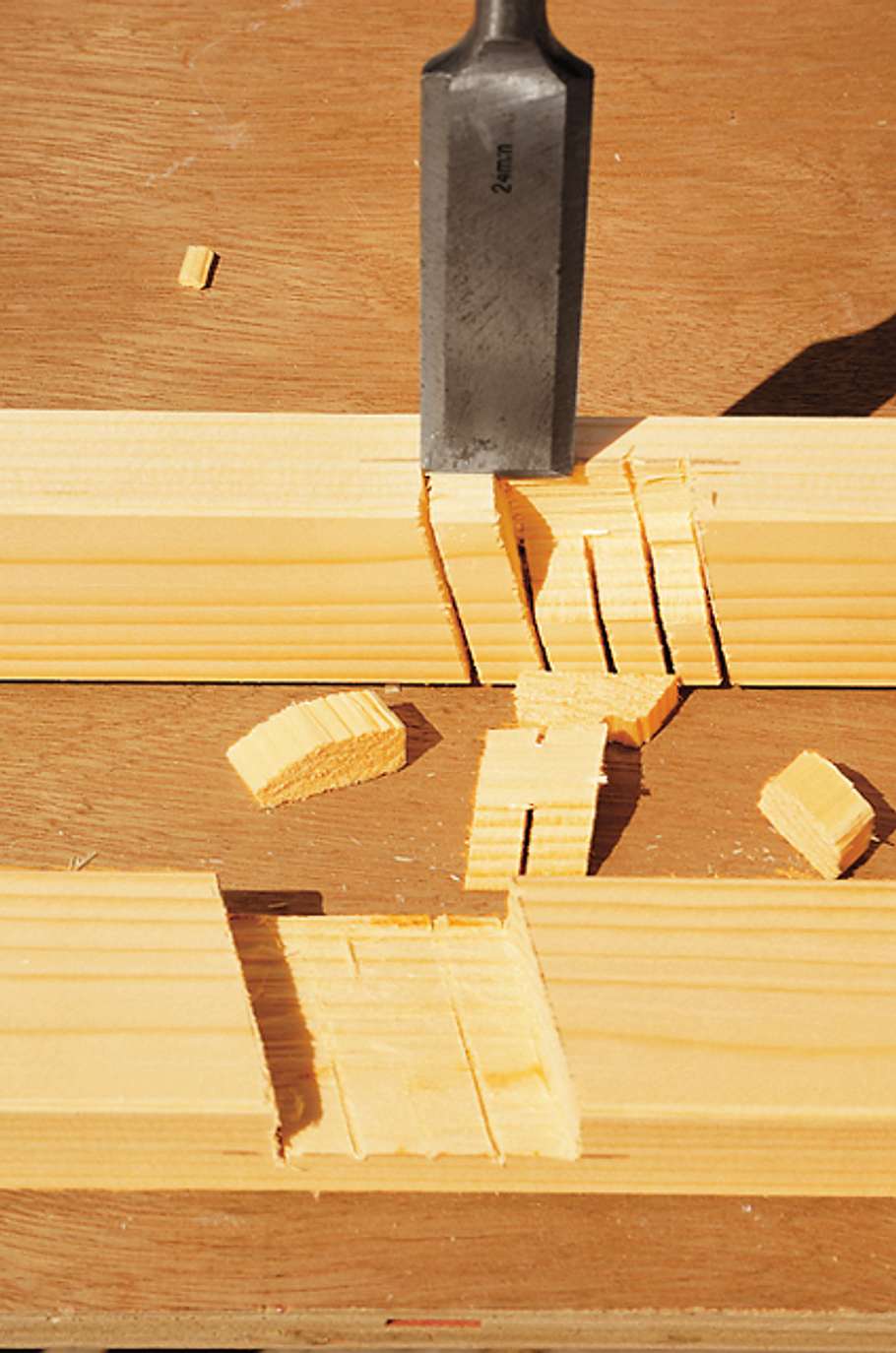

Dann sorgfältig mit einem scharfen Beitel ausstemmen.

Pflanztisch zum Klappen

Arbeitstisch bauen

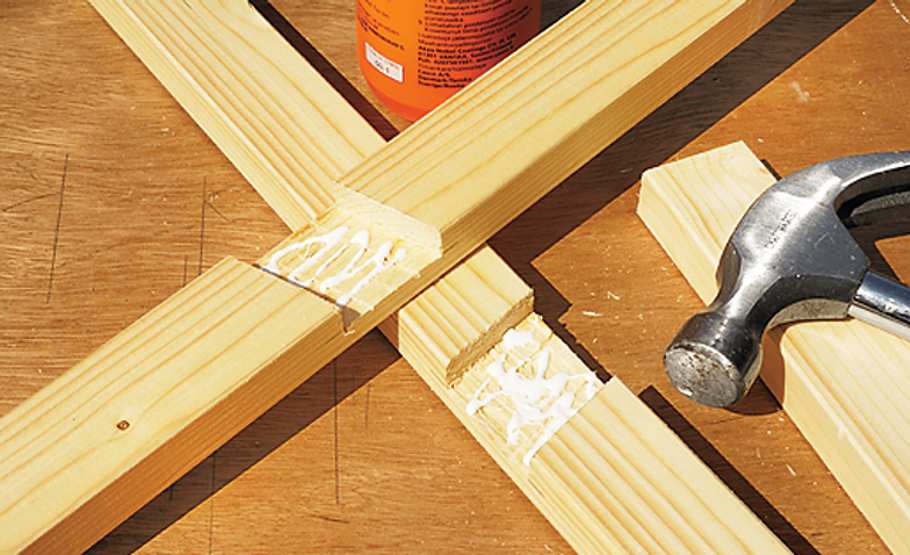

Wasserfesten Holzleim auftragen und die beiden Diagonalstreben zusammenfügen (Hammer/Zulage).

Pflanztisch zum Klappen

Arbeitstisch bauen

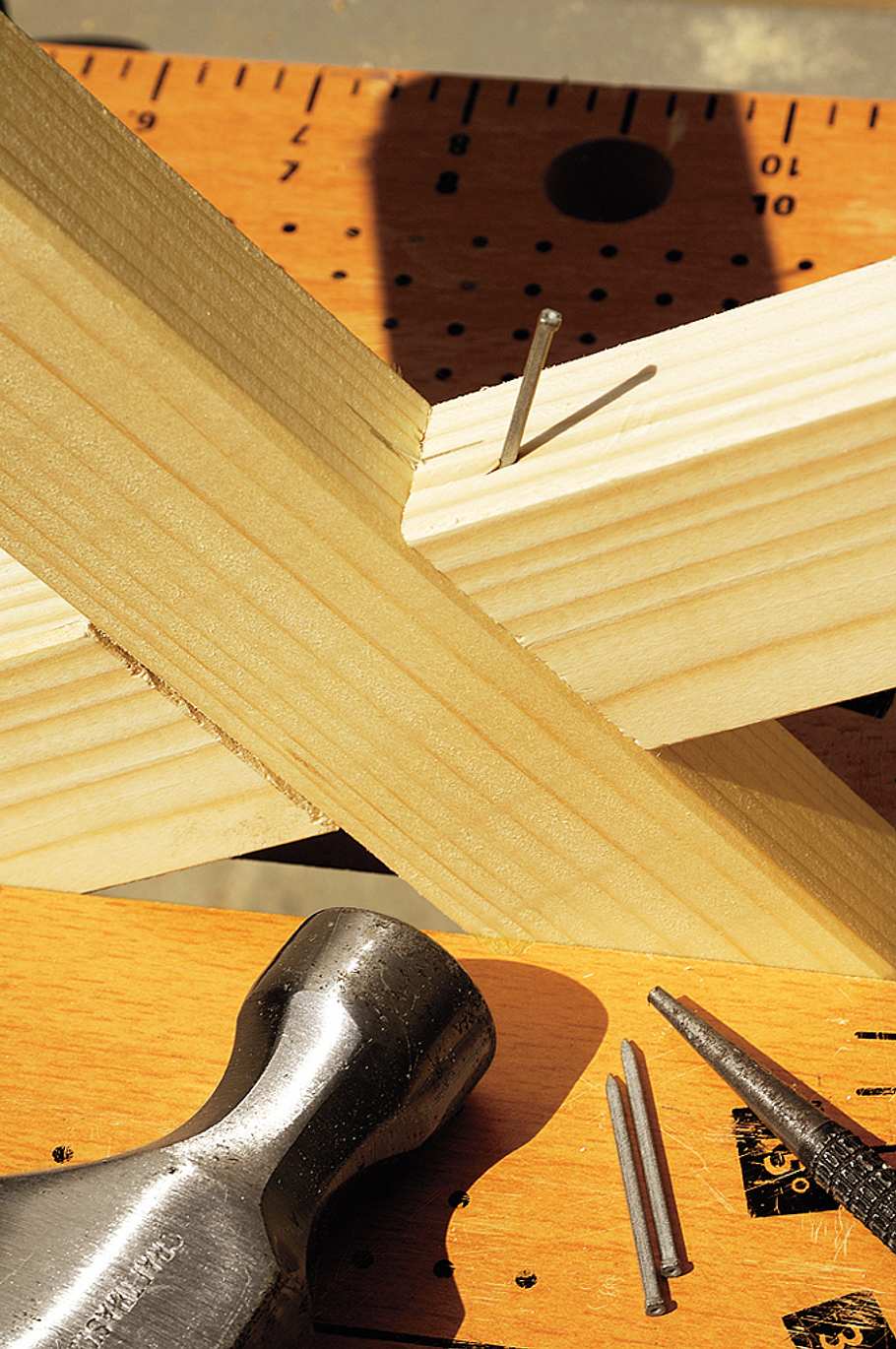

Um die Überblattungen zu stabilisieren, werden verzinkte Nägel schräg eingeschlagen.

Pflanztisch zum Klappen

Arbeitstisch bauen

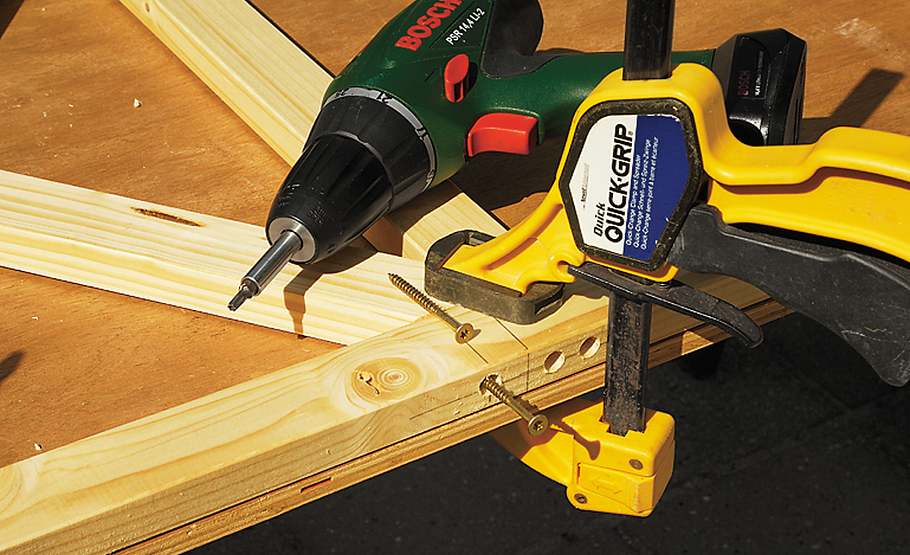

Die Diagonalkreuze mit Spanplatten- Schrauben (Edelstahl) 5,0 x 70 mm am Rahmen befestigen.

Pflanztisch zum Klappen

Arbeitstisch bauen

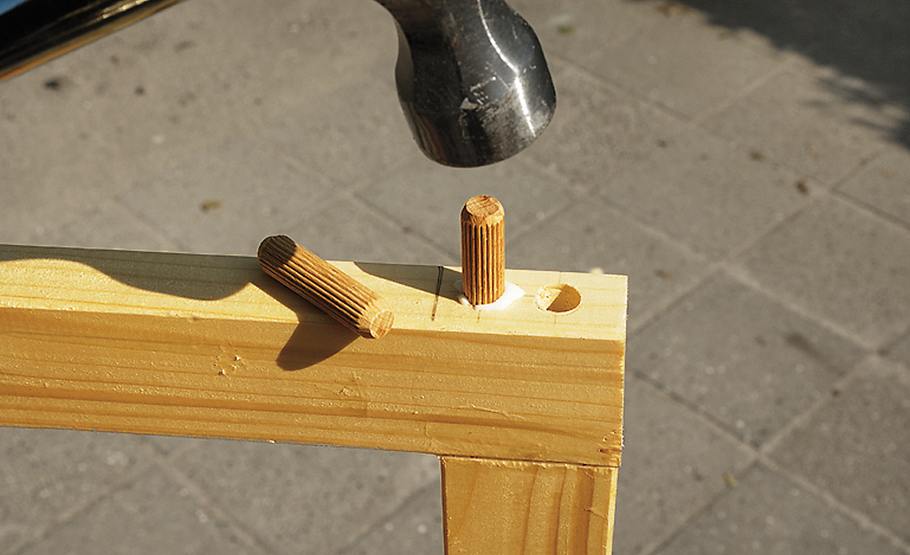

Wasserfesten Holzleim in die Schraubenlöcher geben und 10-mm-Holzdübel einschlagen.

Pflanztisch zum Klappen

Arbeitstisch bauen

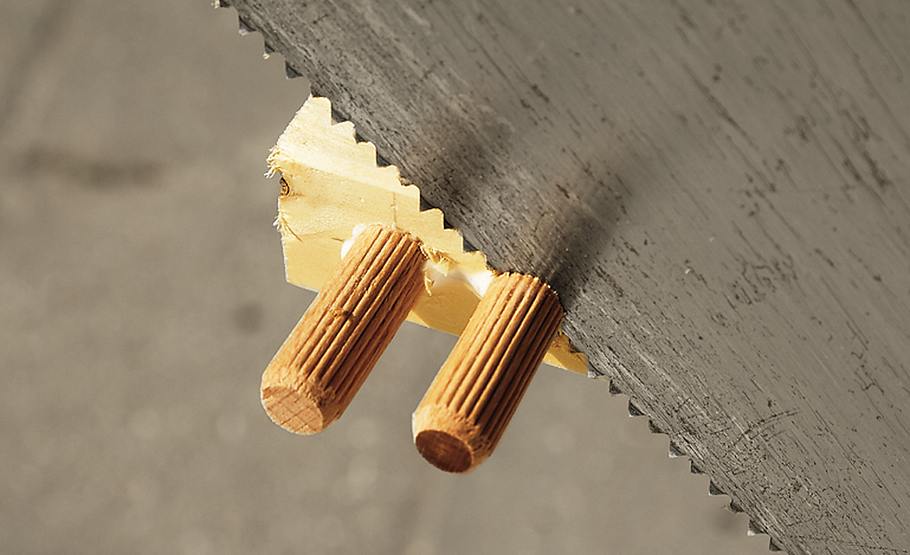

Die Überstände lassen sich dann mit einer Feinsäge abschneiden und ...

Pflanztisch zum Klappen

Arbeitstisch bauen

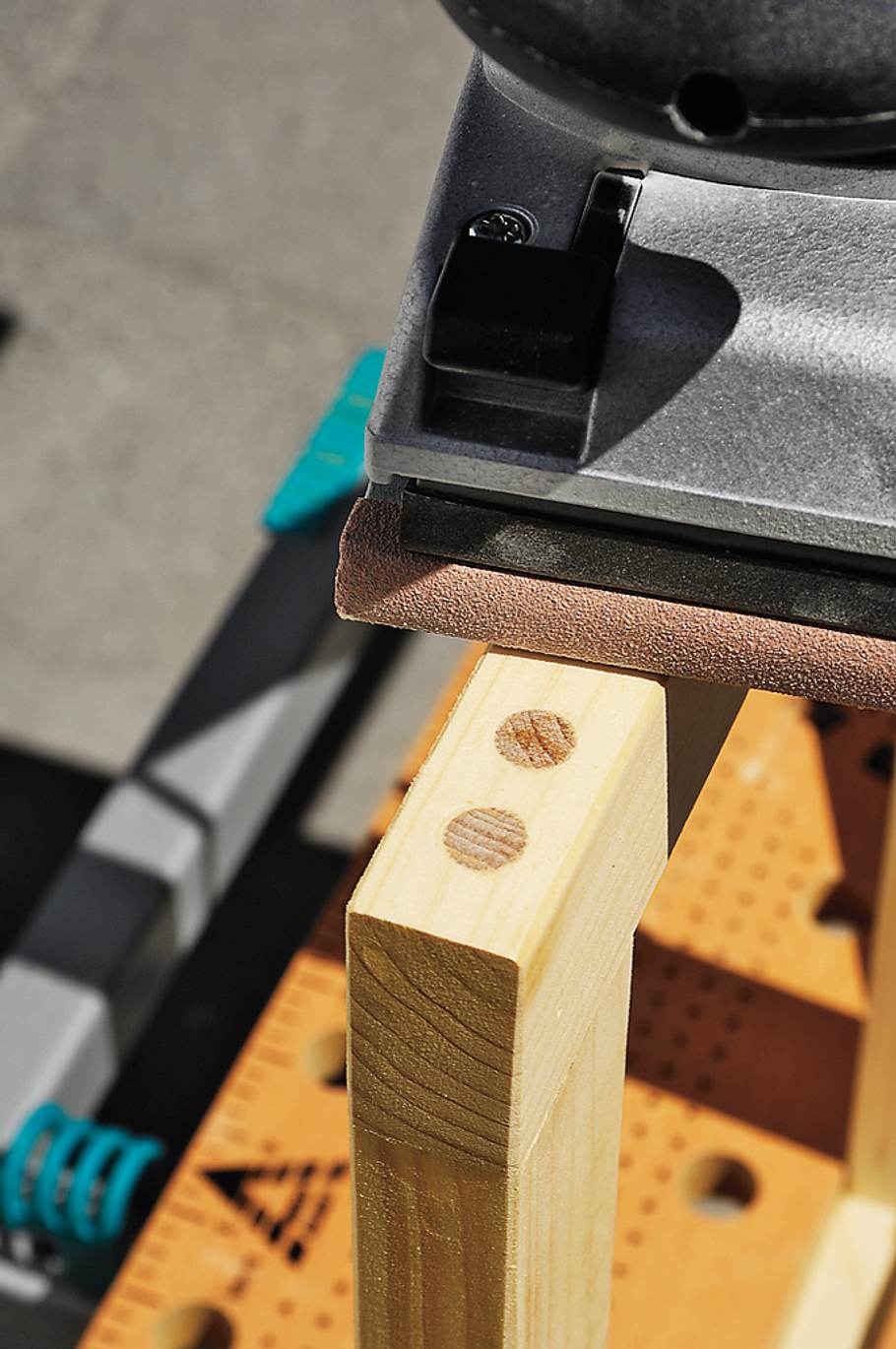

... mit dem Bandschleifer oder Schleifklotz kantenbündig beischleifen.

Pflanztisch zum Klappen

Arbeitstisch bauen

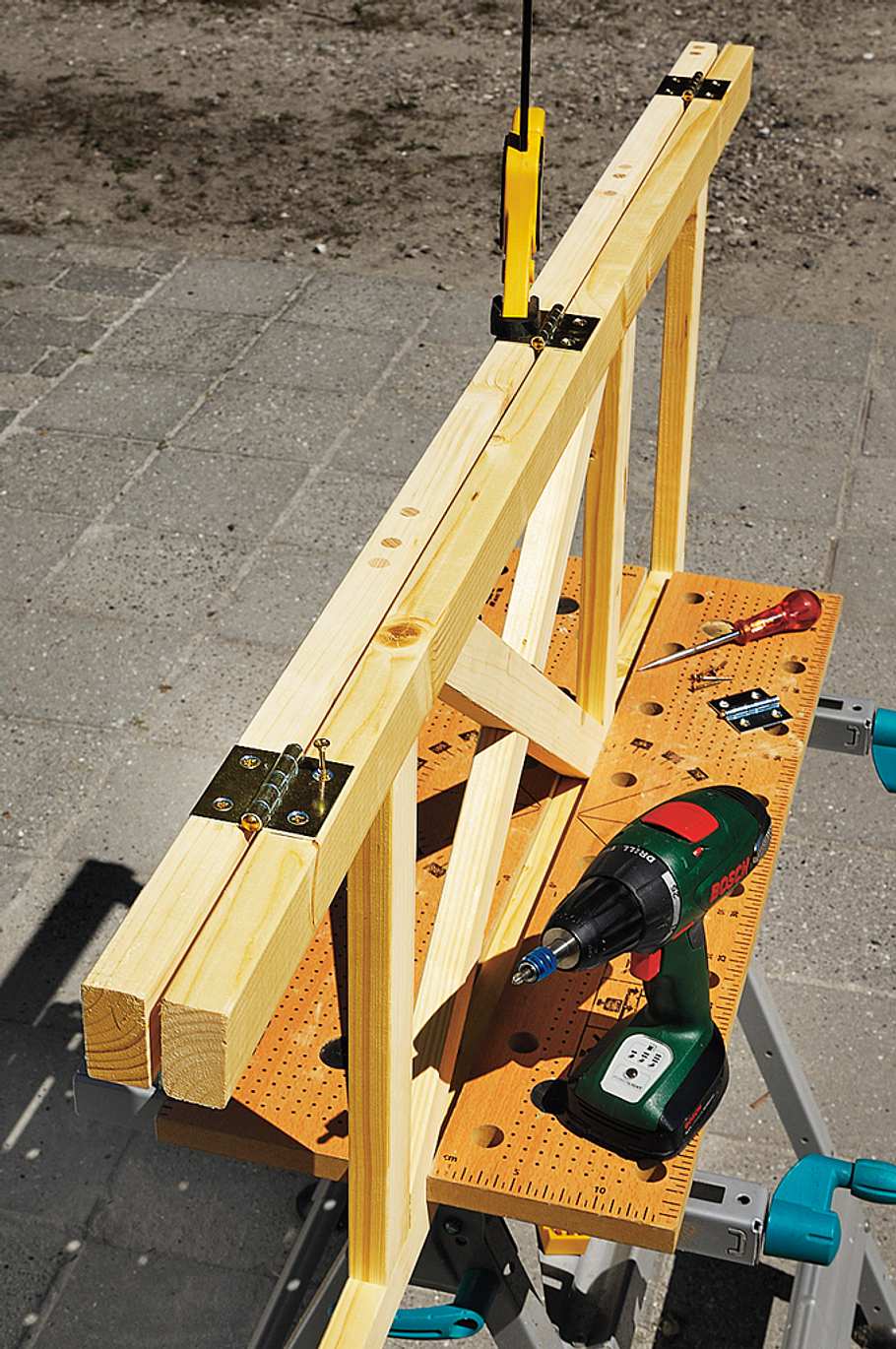

Je drei Scharniere an einer losen Rahmenleiste ...

Pflanztisch zum Klappen

Arbeitstisch bauen

... und am Seitenrahmen befestigen.

Pflanztisch zum Klappen

Arbeitstisch bauen

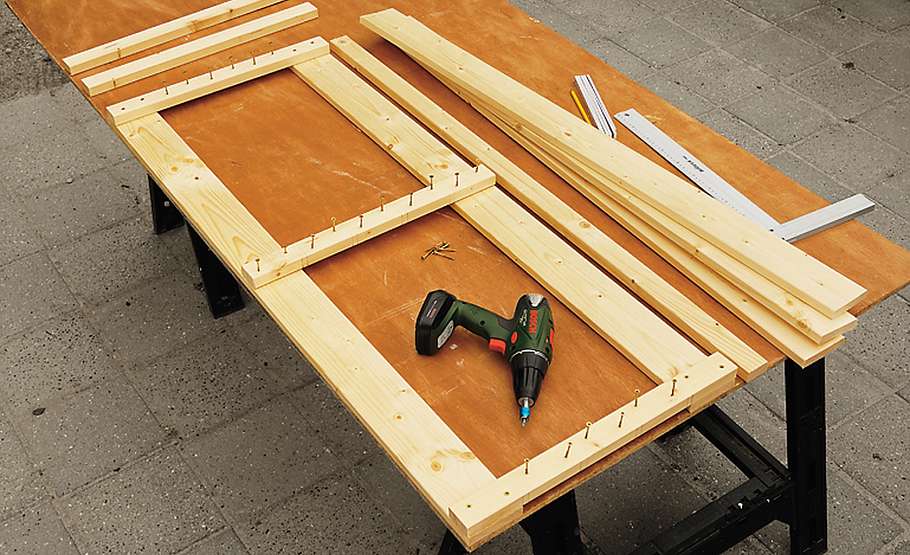

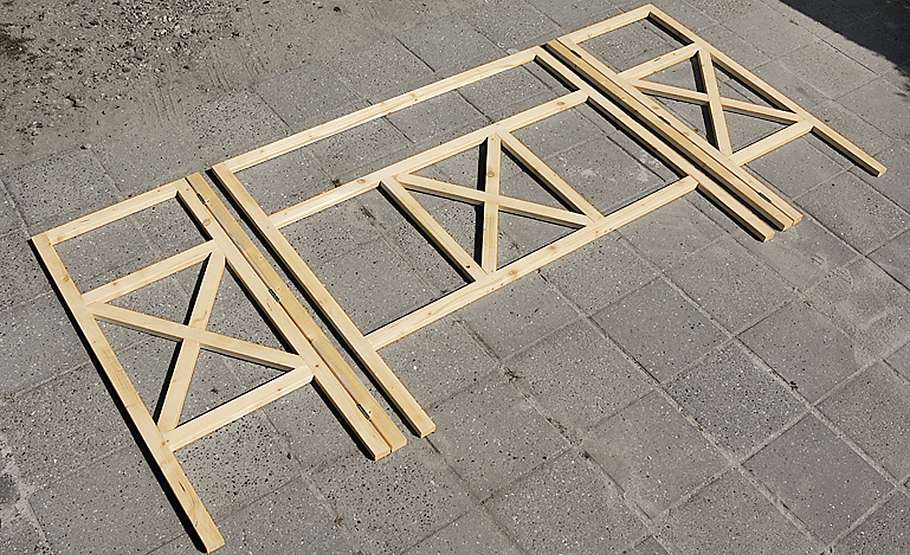

Die beiden Seiten- und der Rückseitenrahmen liegen zur Montage bereit.

Pflanztisch zum Klappen

Arbeitstisch bauen

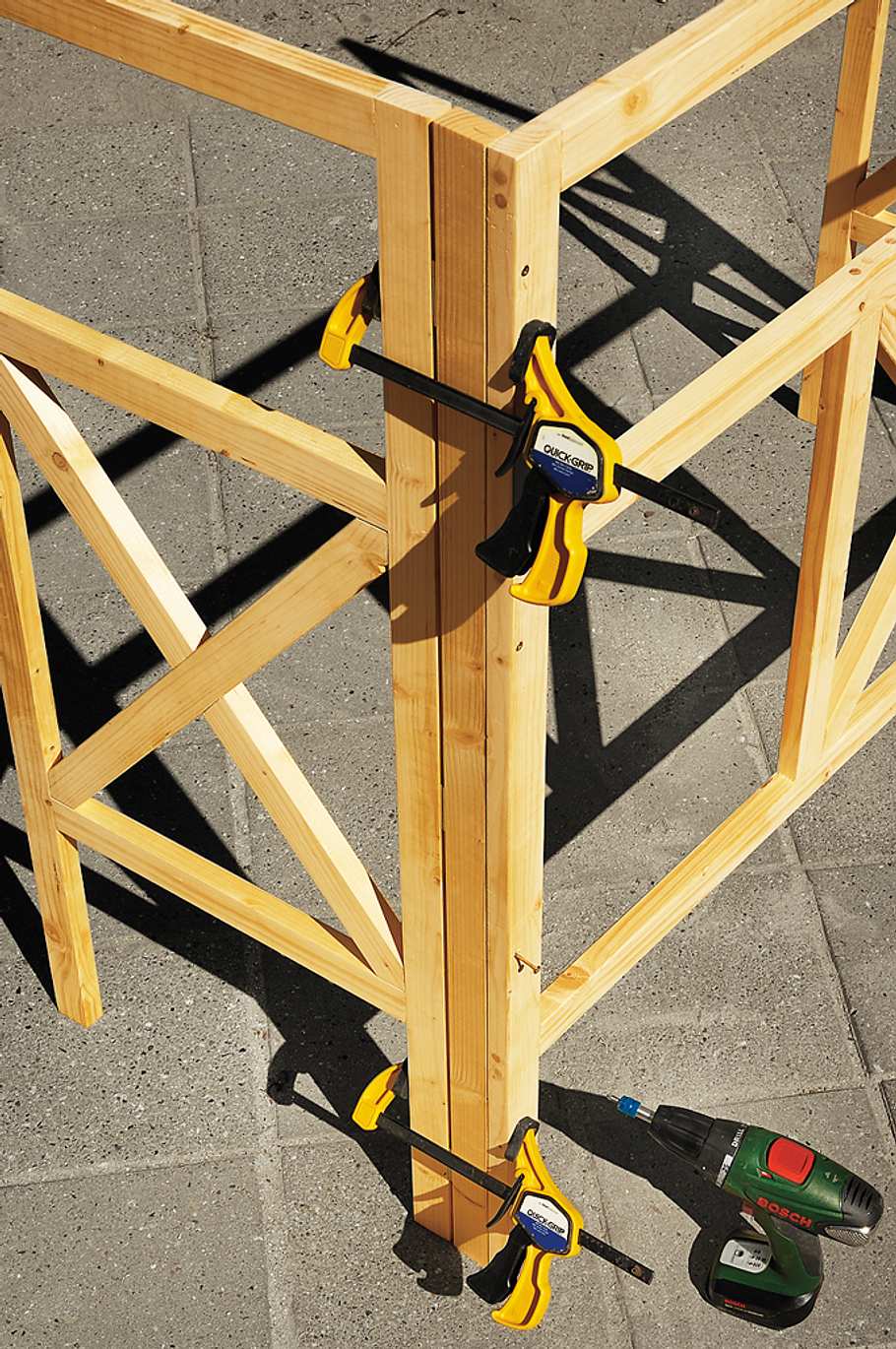

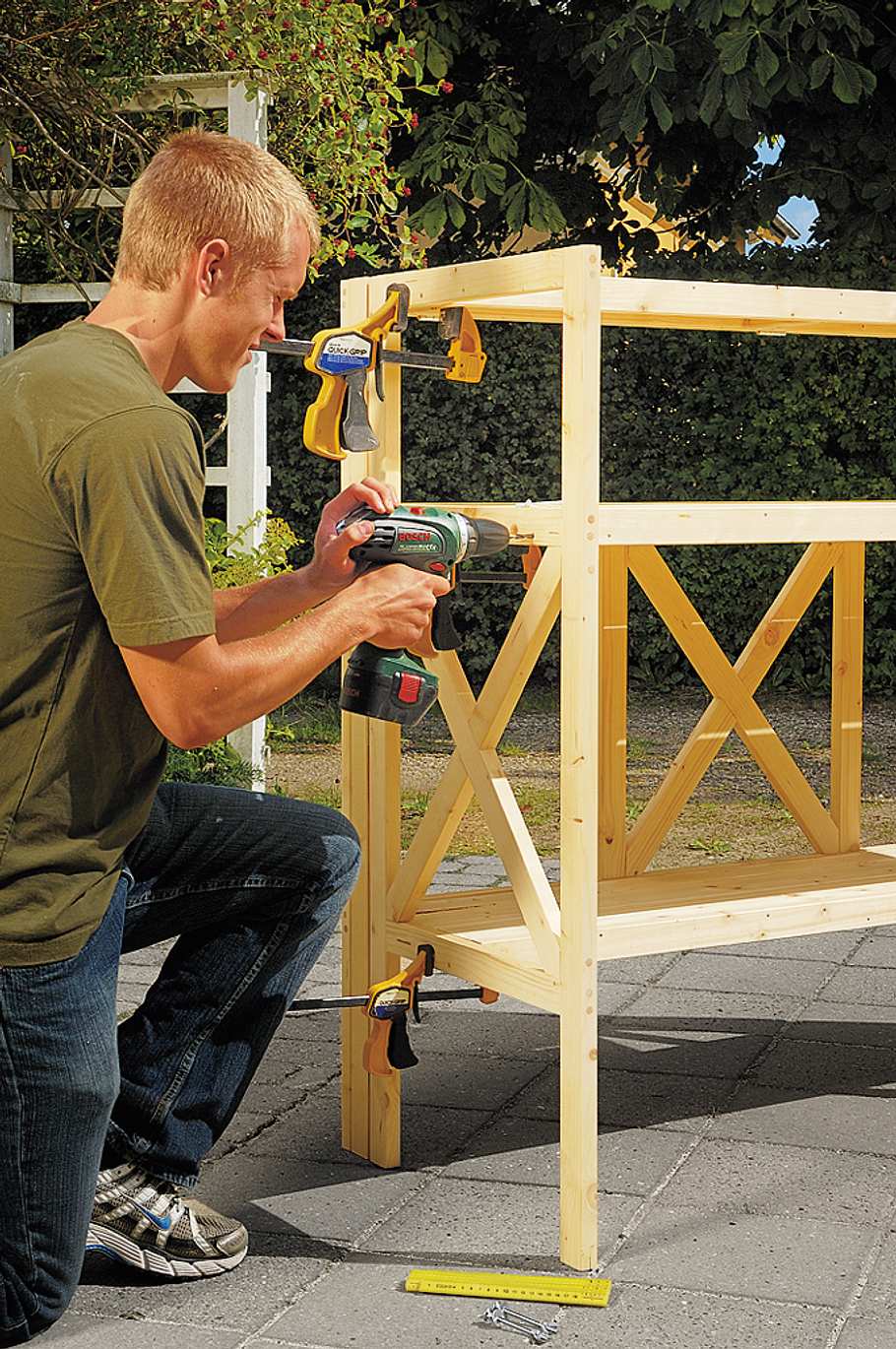

Die Seiten- und den Rückseitenrahmen provisorisch mit Zwingen fixieren, dann mit 4,0-x-50-mm-Schrauben verbinden.

Pflanztisch zum Klappen

Arbeitstisch bauen

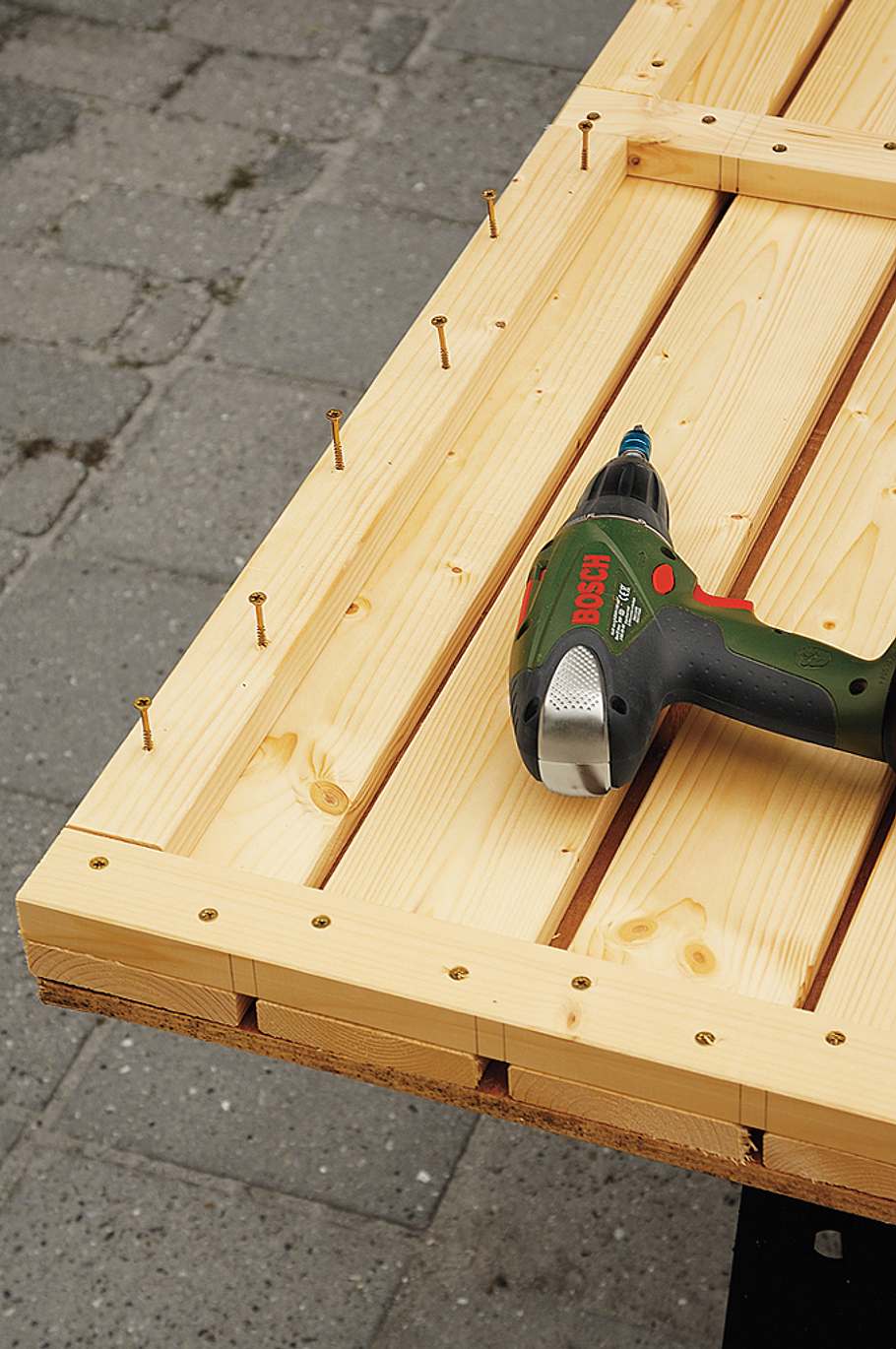

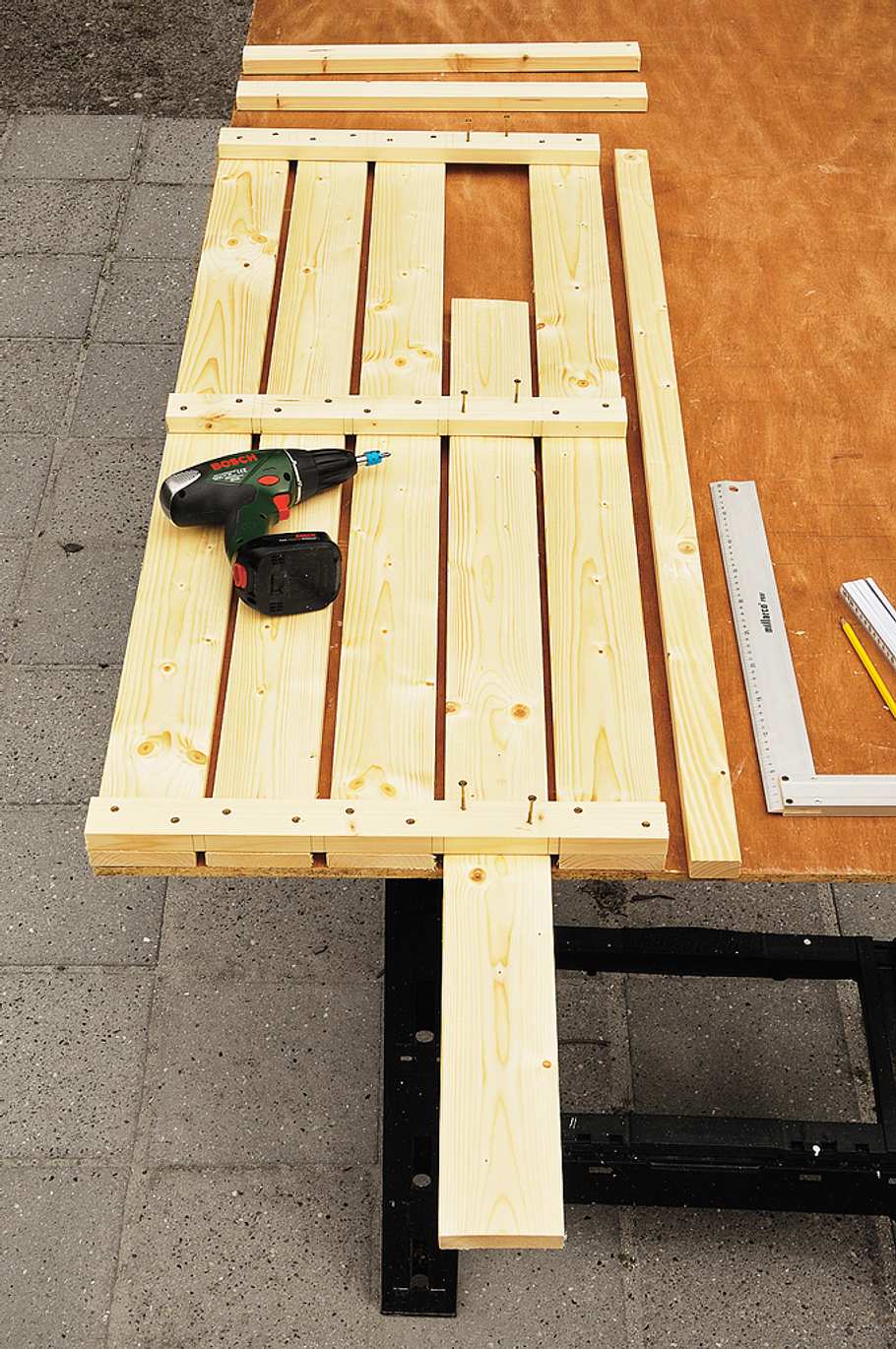

Die drei Ablageflächen werden identisch hergestellt. Dafür die Trägerleisten mit den äußeren Ablagebrettern verschrauben.

Pflanztisch zum Klappen

Arbeitstisch bauen

Die übrigen Ablagebretter ausrichten und ebenfalls verschrauben.

Pflanztisch zum Klappen

Arbeitstisch bauen

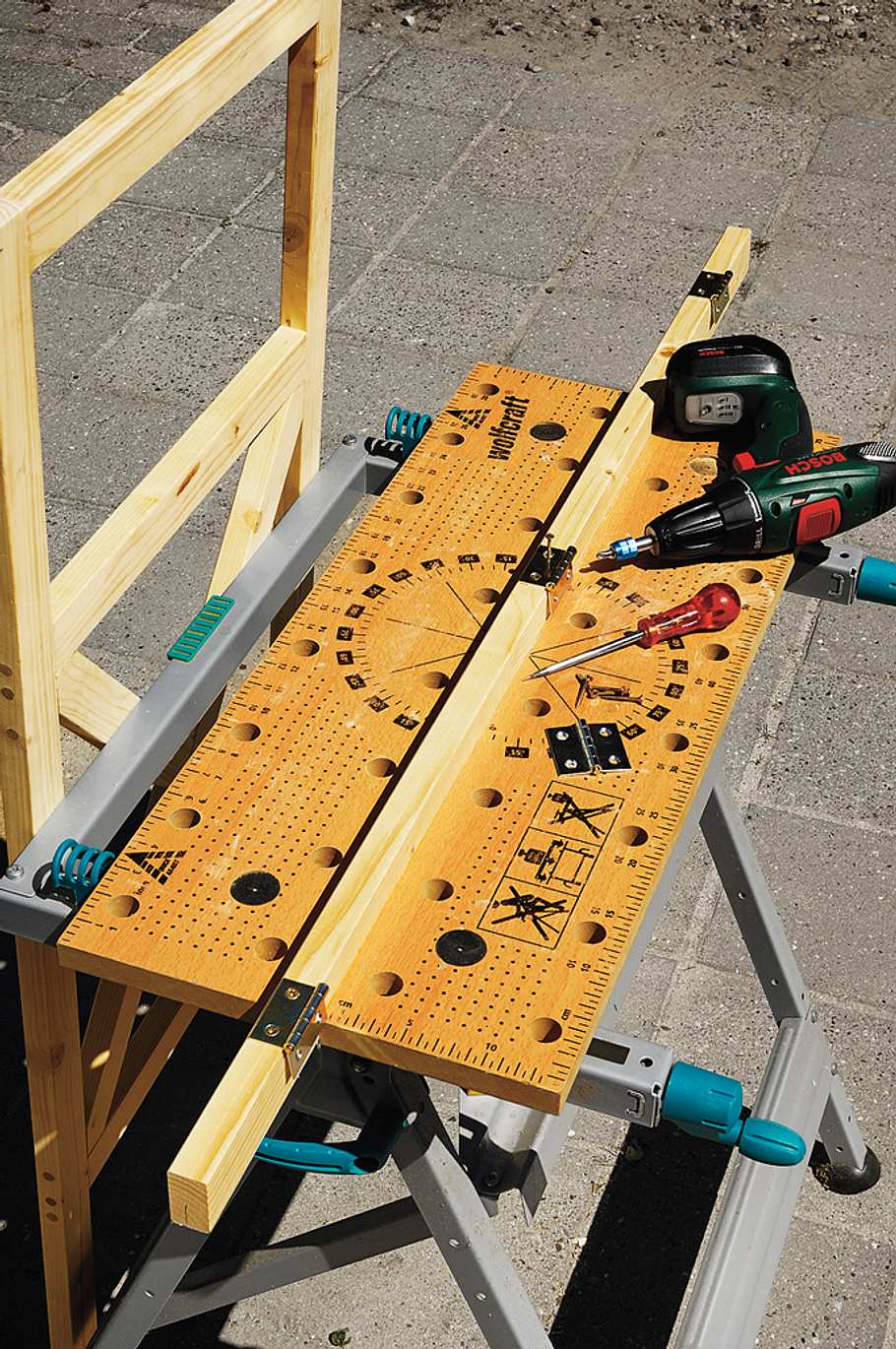

Die beiden Scharnierträgerleisten zwischen die Trägerleisten schrauben.

Pflanztisch zum Klappen

Arbeitstisch bauen

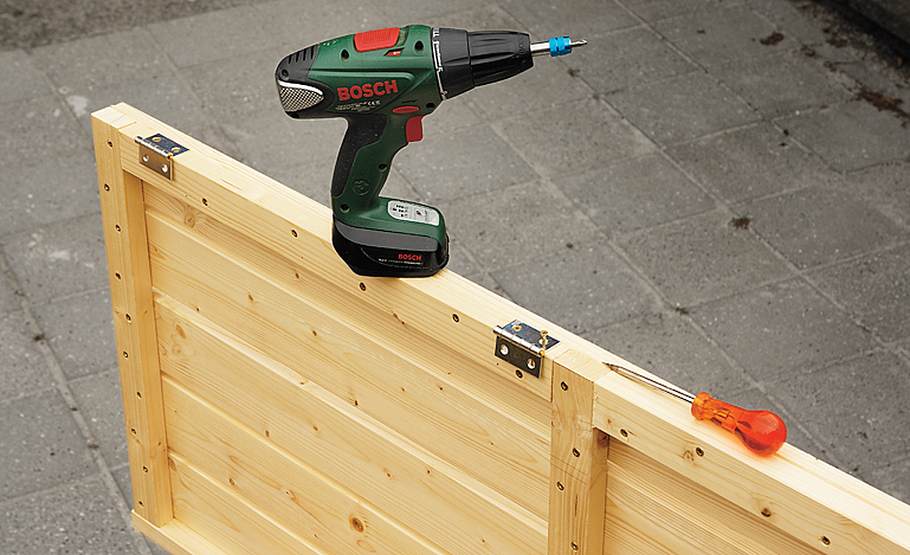

Die Frontblenden mit Nägeln oder Schrauben fixieren. Je drei Scharniere an Arbeitsfläche und Ablagen montieren.

Pflanztisch zum Klappen

Arbeitstisch bauen

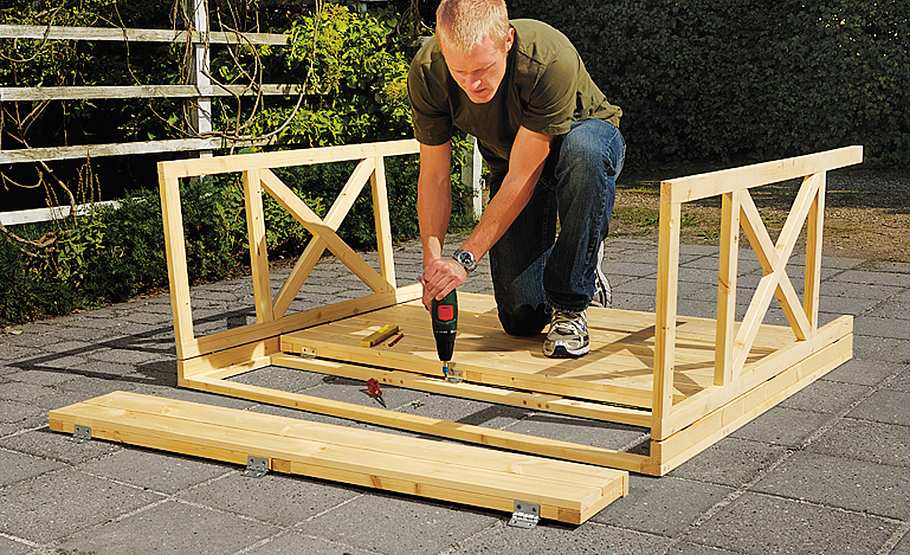

Die Teile auslegen und die Scharniere am Rückseitenrahmen befestigen. Ablagen und Arbeitsfläche öffnen und mit Zwingen stabilisieren.

Pflanztisch zum Klappen

Arbeitstisch bauen

5-mm-Löcher für die Schloss-Schrauben durch die Seitenrahmen und die äußeren Rahmenleisten bohren.

Pflanztisch zum Klappen

Arbeitstisch bauen

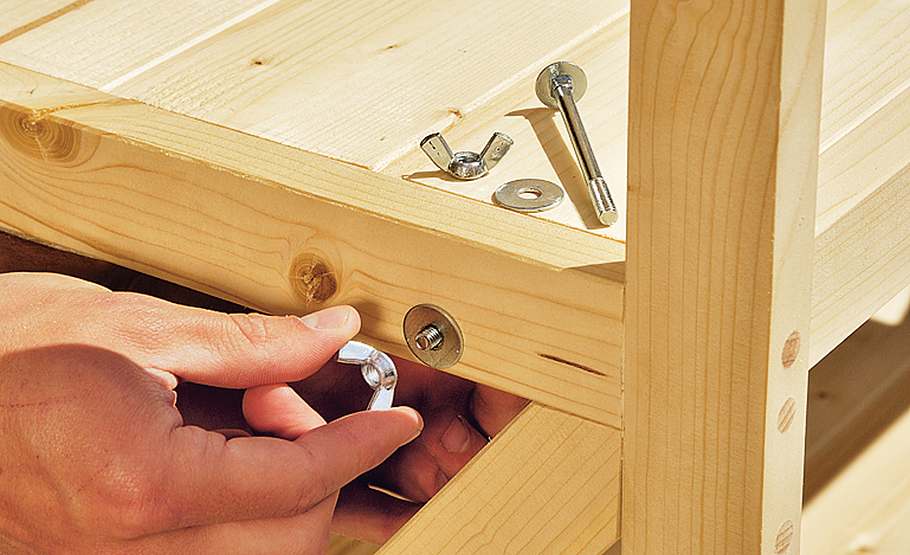

Die sechs Schloss-Schrauben M5 x 80 einschieben und mit Flügelmuttern und Scheiben sichern.
Fertig ist der selbst gebaute Arbeitstisch zum Klappen!

Pflanztisch zum Klappen

Arbeitstisch bauen

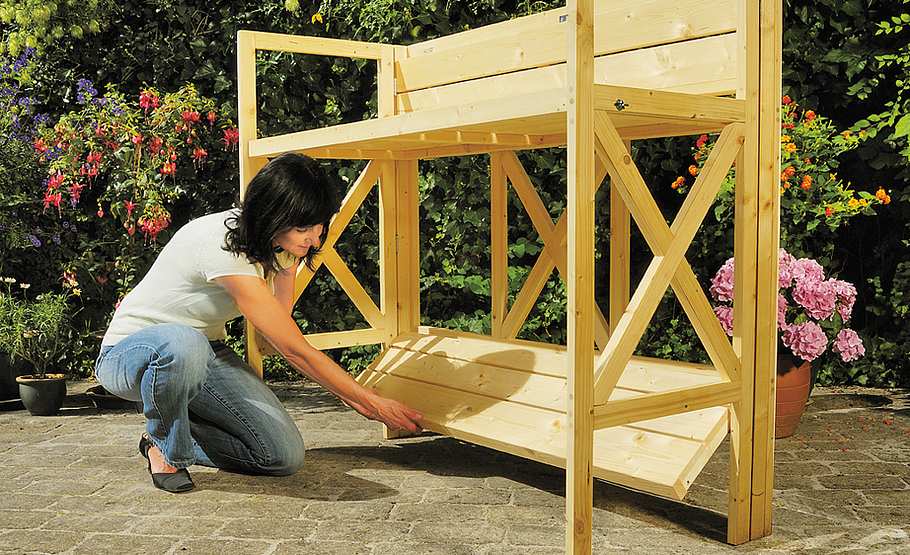

So klappen Sie den mobilen Arbeitstisch für den Garten platzsparend zusammen: Zuerst die obere, dann die untere Ablage einklappen.

Pflanztisch zum Klappen

Arbeitstisch bauen

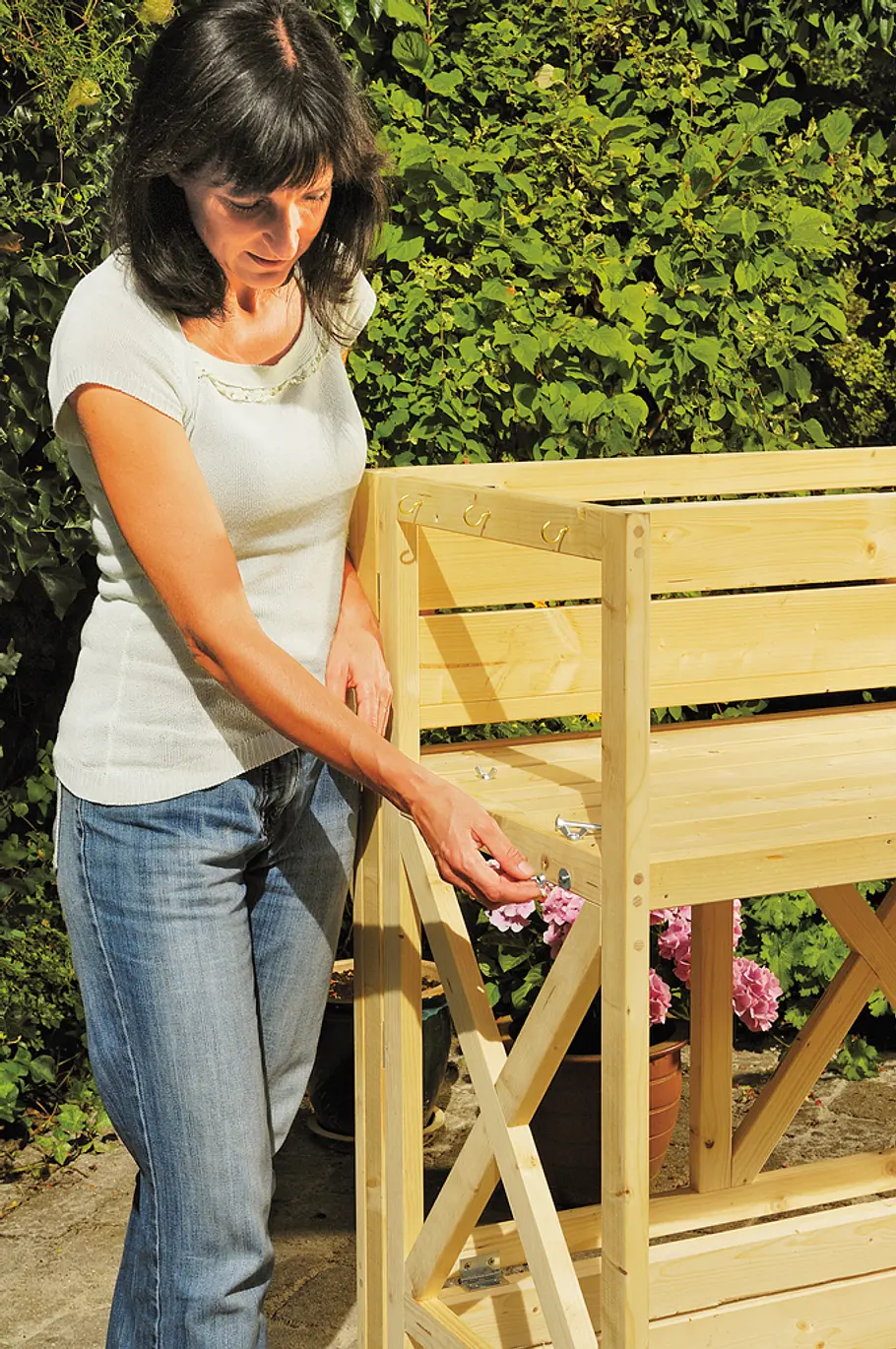

Dann die Schloss-Schrauben mit Flügelmuttern und Scheiben auf Höhe der Arbeitsfläche lösen.

Pflanztisch zum Klappen

Arbeitstisch bauen

Dann die Arbeitsplatte herunterklappen. Solange die beiden Seitenteile ausgeklappt sind, ist die Konstruktion standfest.

Pflanztisch zum Klappen

Arbeitstisch bauen

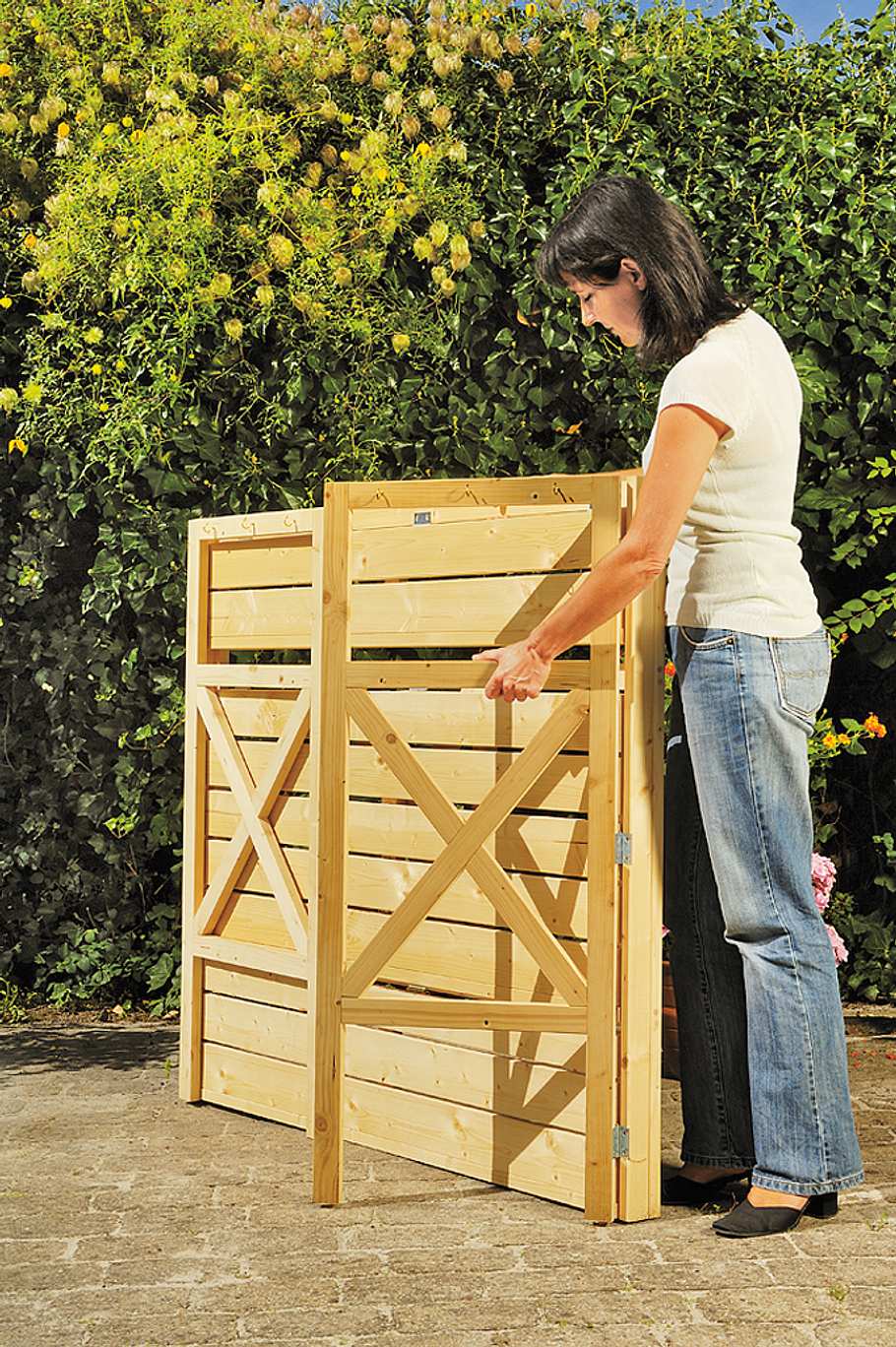

Erst das eine, dann das andere Seitenteil einklappen. Jetzt kann eine Person den Arbeitsplatz problemlos transportieren!

Pflanztisch zum Klappen

Arbeitstisch bauen

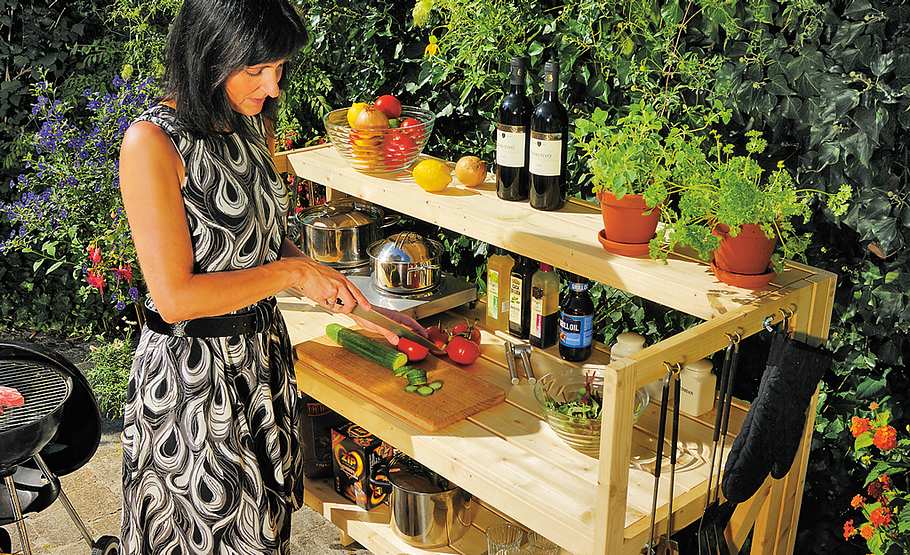

Der Arbeitstisch ist vielseitig einsetzbar, z. B. auch als mobile Gartenküche, auf der Sie sommerliche Salate und Grillgut vorbereiten können!

Checkliste Werkzeug

  • Akku-Schrauber

  • Beitel

  • Feinsäge

  • Zwingen

Pflanzen oder Kochen ... das ist hier die Frage: In beiden Fällen bietet die Werkbank genügend Arbeits- und Ablagefläche. Die einfache Rahmenkonstruktion lässt sich im Handumdrehen bauen und bei Bedarf platzsparend zusammenklappen! Die Bauanleitung Pflanztisch Klappbar zeigt Ihnen, wie Sie das praktische Klappmöbel bauen können und nach Gebrauch platzsparend zusammenlegen.

Pflanztisch Klappbar: Pflanztisch, Werkbank und Gartenküche in Einem

Der Pflanztisch Klappbar besteht aus drei in sich verschraubten und mit Scharnieren verbundenen Rahmen – die beiden seitlichen zum Einklappen. Außer der Arbeitsfläche finden zwei Ablagen Platz. Die Arbeitsfläche und die beiden Ablagen lassen sich mittels Scharnieren flach zusammenlegen. So kann der Pflanztisch bei Bedarf problemlos von drinnen nach draußen transportiert werden.

Rückenfreundliches Arbeiten ist bei diesem Pflanztisch angesagt. Die Höhe ist angenehm zum Umtopfen, Pflanzen und Säen. Die gesamte Konstruktion des Tisches ist leicht und filigran, nach getaner Arbeit kann er schnell zusammengeklappt und fortgetragen werden.

Damit der Nachbau des Klapp-Arbeitstisches reibungslos erfolgt, haben wir in dieser Zeichnung alle zum Bau relevanten Maße zusammengetragen: Jetzt kostenlos herunterladen >>
