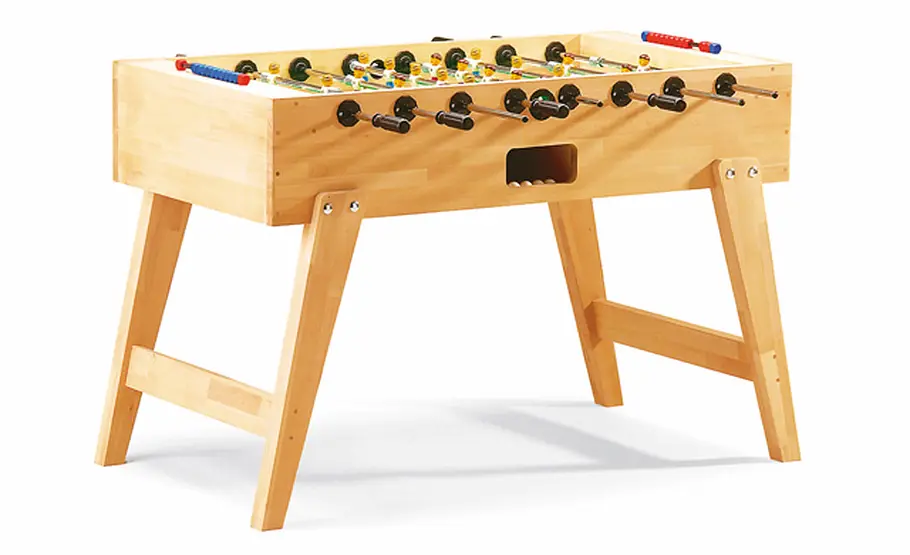

Kickertisch Tischkicker selber bauen
Wir zeigen Ihnen Schritt für Schritt wie Sie einen Kickertisch selber bauen können!
Als erstes wird der Korpus für unseren Kickertisch gebaut.

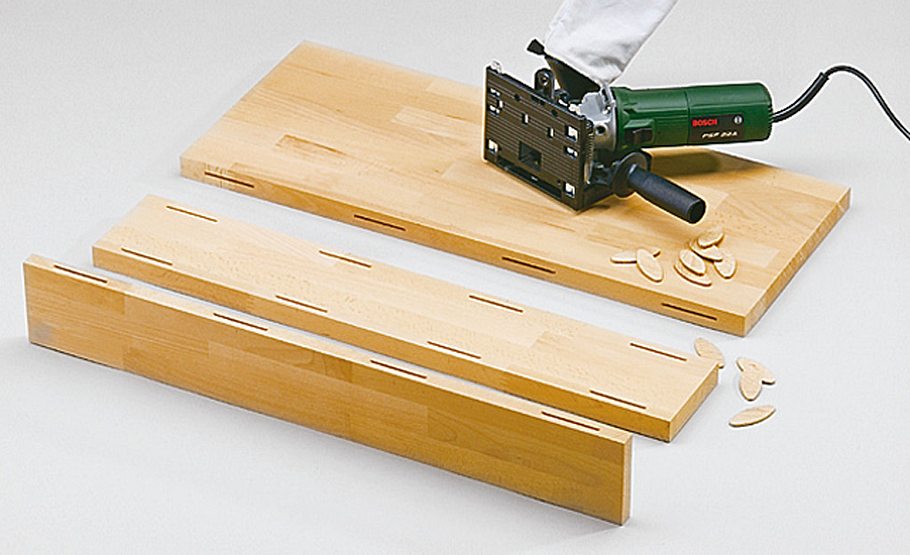

Stirnwand, Abdeckung (beide aus 27-mm-Platte) und Torwand verbinden Sie mit Flachdübeln.

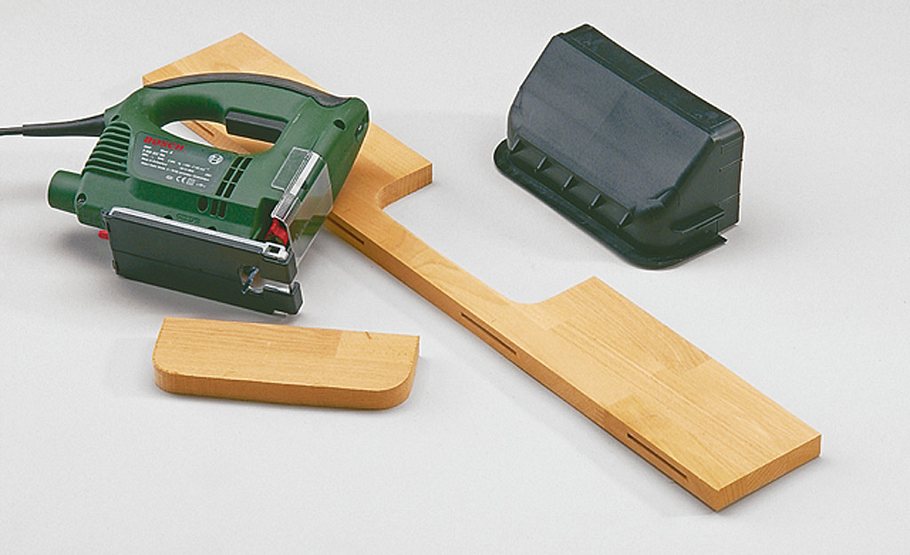

Schneiden Sie den Torausschnitt mit einem Kurvensägeblatt aus. Achtung: Dabei nicht drücken!

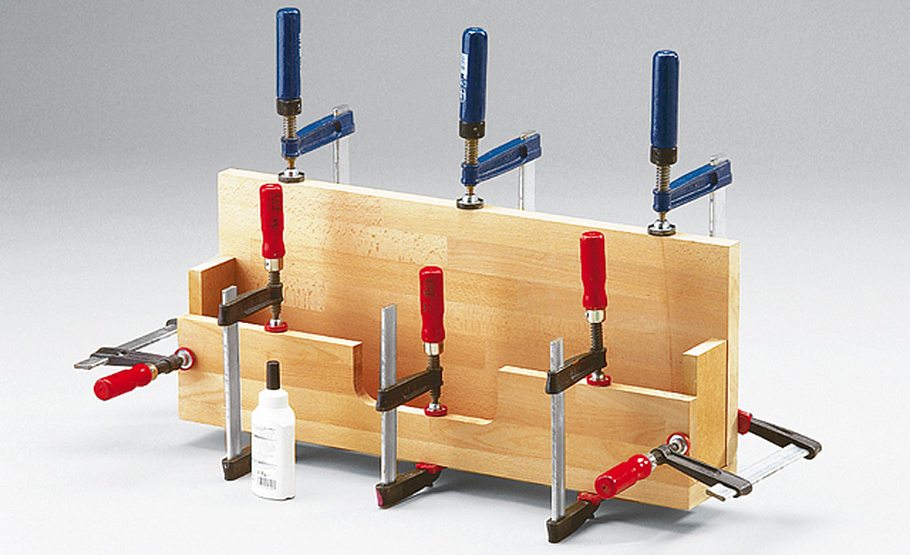

Benutzen Sie beim Verleimen Distanzstücke, damit auch bei verzogenem Holz alles parallel wird.

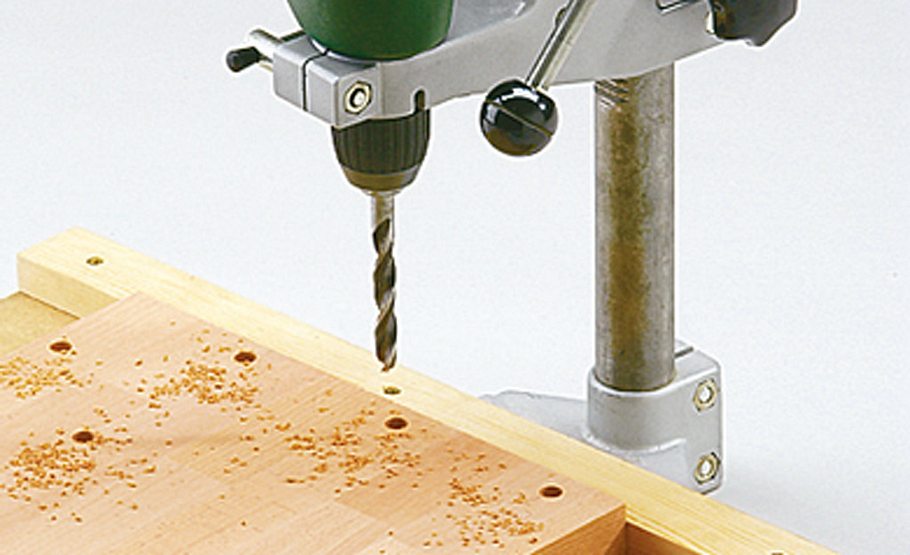

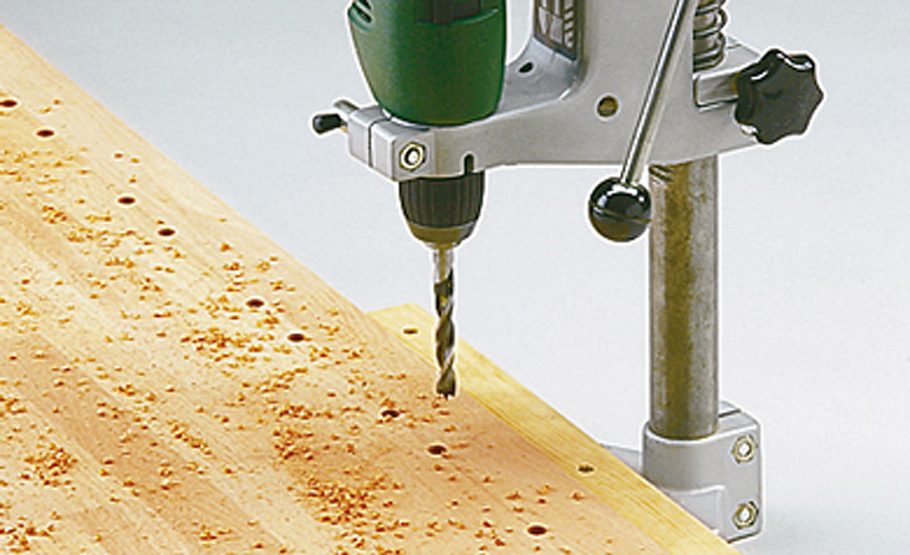

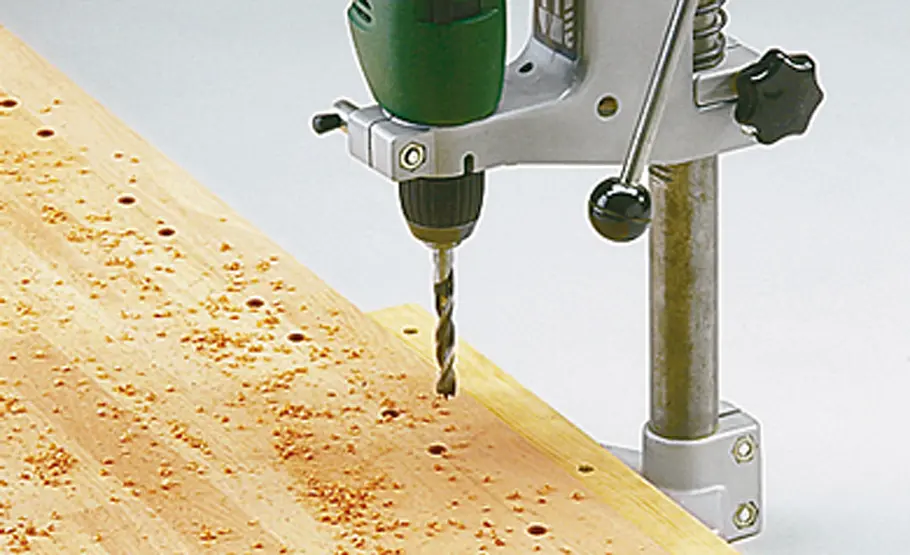

Die Seitenwände mit dem 10er-Bohrer für die Zierdübel anbohren und dem 3,5-mm-Bohrer für die Schrauben durchbohren.
Auch die 16 Stangenlager werden in seitlichen 10-mm-Löchern gehalten.

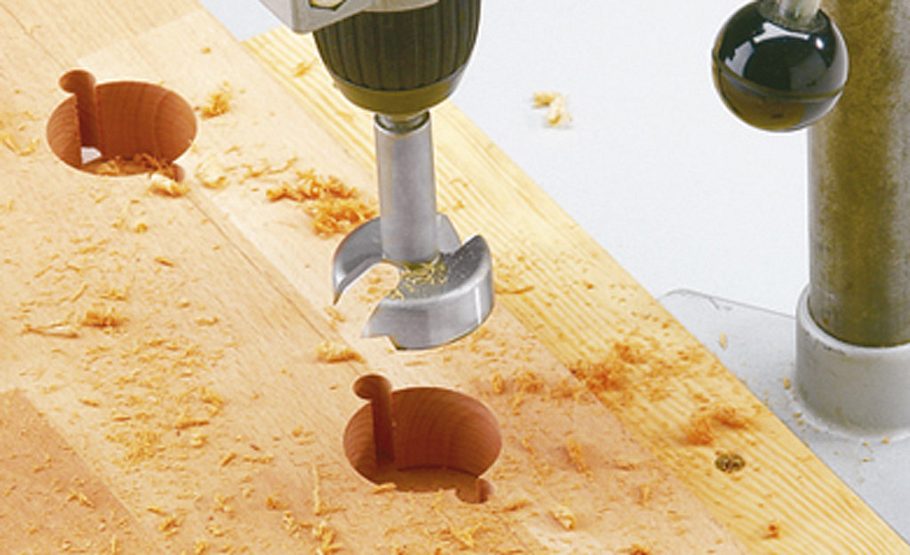

Sie sitzen in 40-mm-Löchern, die Sie mit dem Forstnerbohrer einbringen.

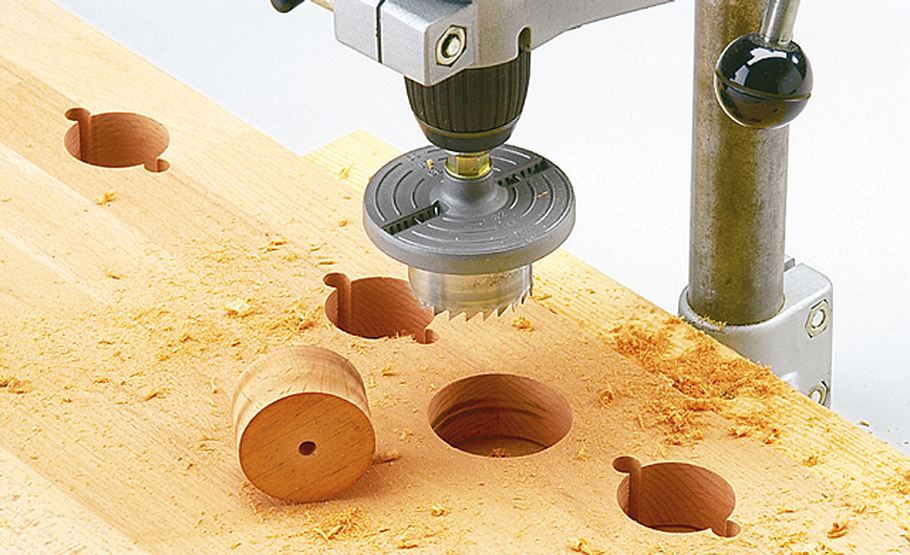

Für das 50-mm-Loch der Balleinwurfschale in der Mitte haben wir die Lochsäge benutzt.

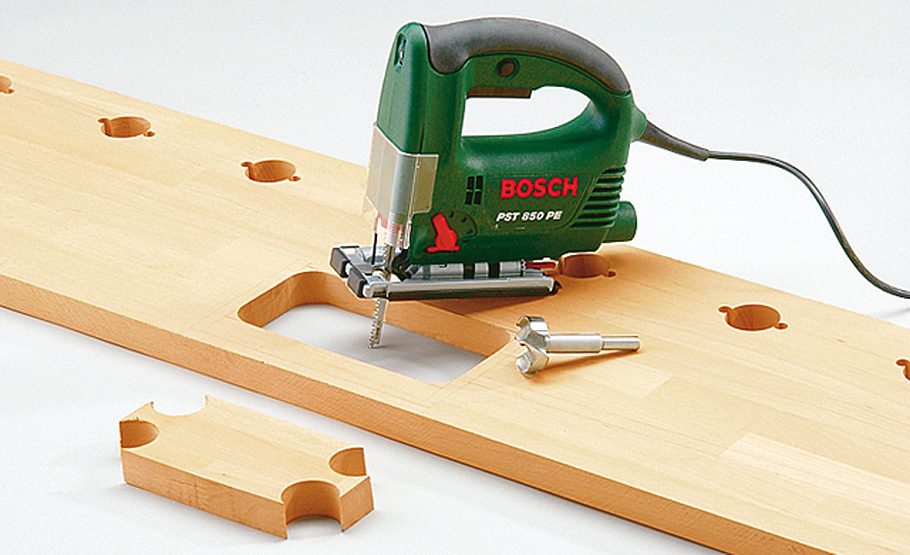

Bohren Sie für den Ballauswurf 40- mm-Löcher in die Ecken; Öffnung mit der Stichsäge ausschneiden

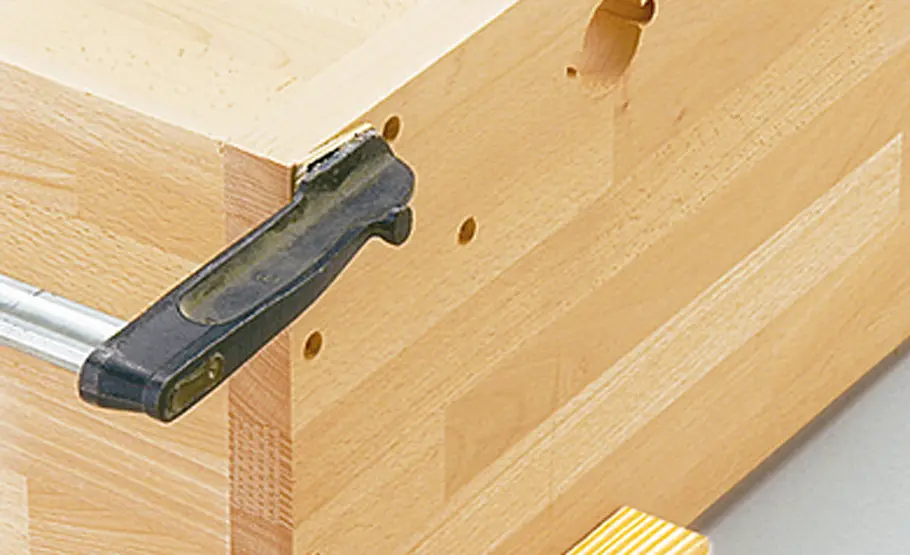

Vor dem Verschrauben die Vorbohrungen der Seiten in die Stirnseiten verlängern

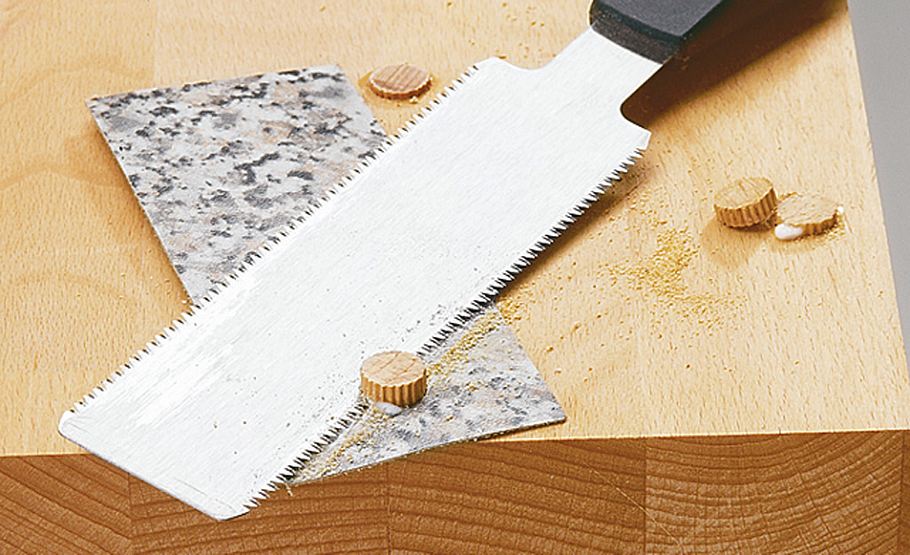

Schrauben mit Dübeln verblenden. Diese über einem untergelegten gelochten Umleimerstreifen ablängen

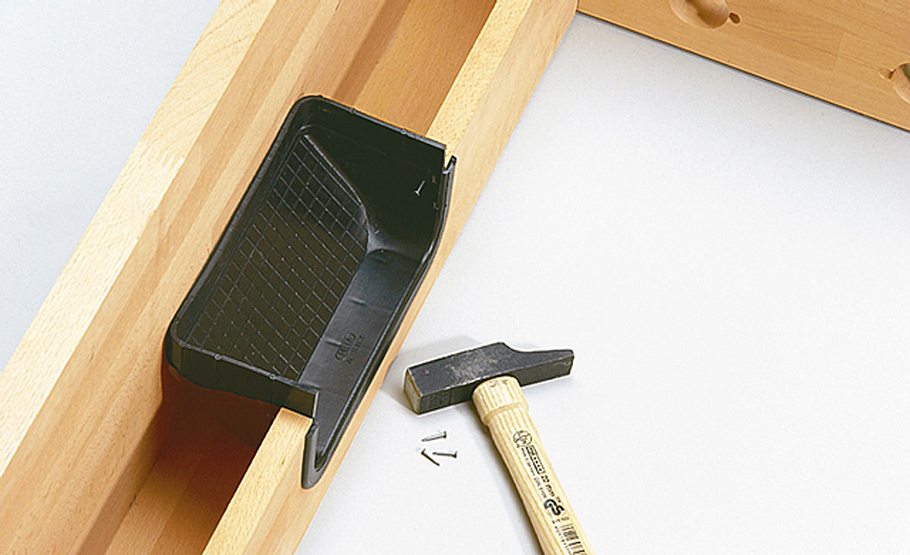

Bohren Sie die Toreinfassung vor. Befestigen Sie sie mit Nägelchen an der Schnittkante der Torwand

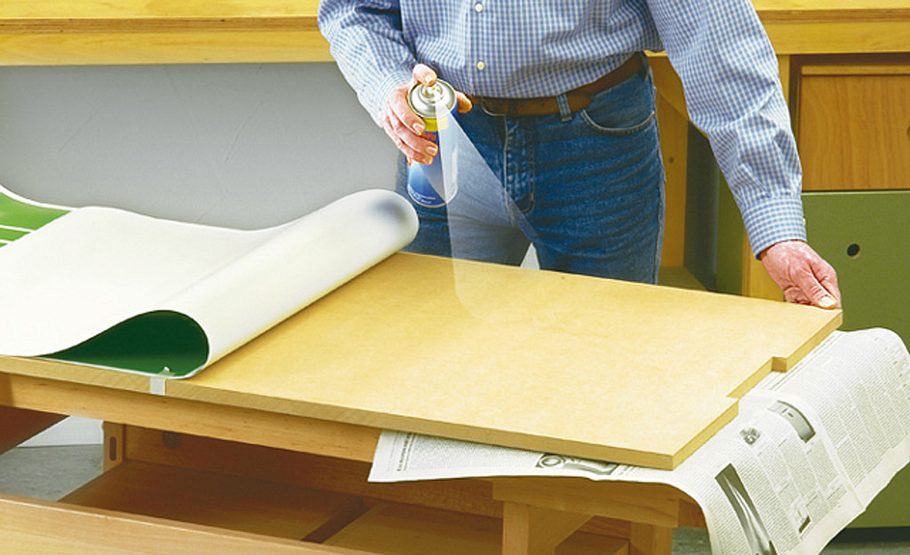

Spielplatte am Tor aussparen, eine Spielfeldhälfte mit Klebeband fixieren und Kleber aufsprühen

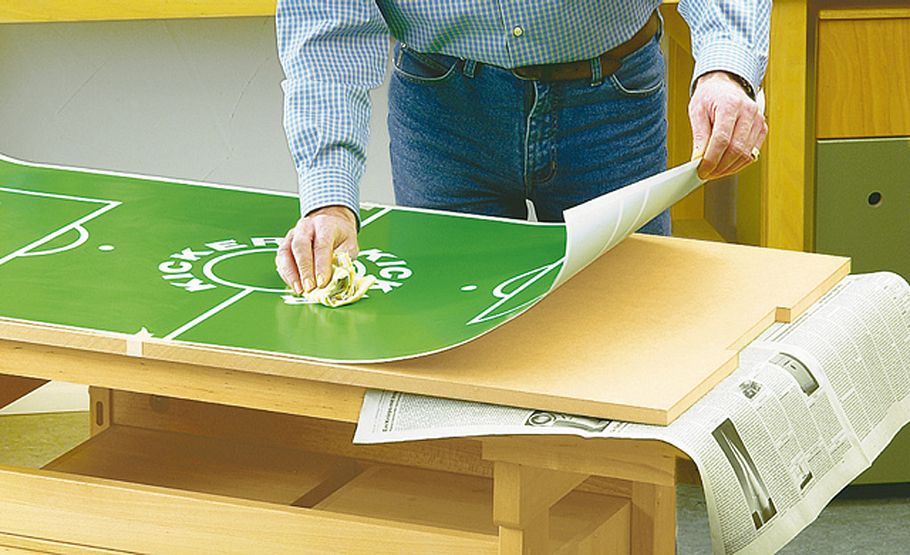

Papier mit weichem Lappen stets von der Mitte nach außen in Pfeilrichtung andrücken

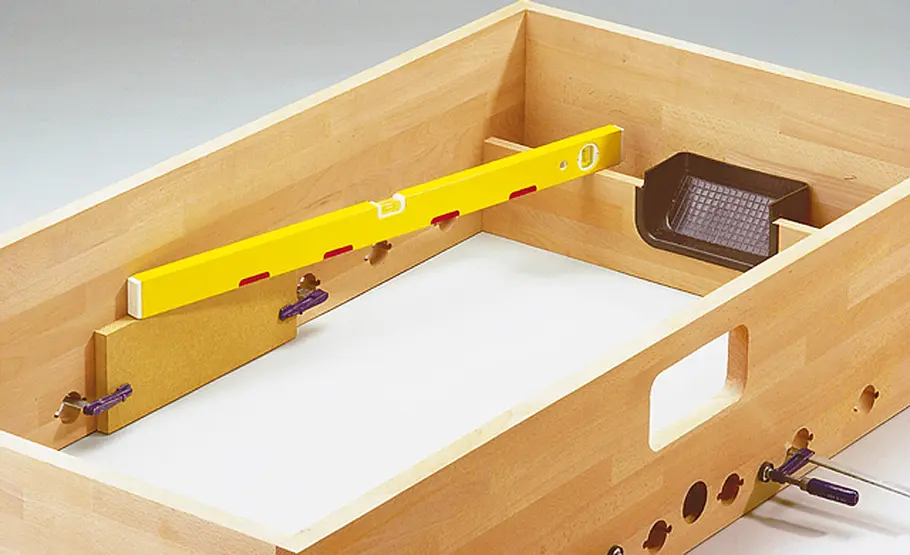

Um das Spielfeld waagerecht im Korpus zu montieren, mit Zwingen zwei Hilfsbretter ausrichten, ...

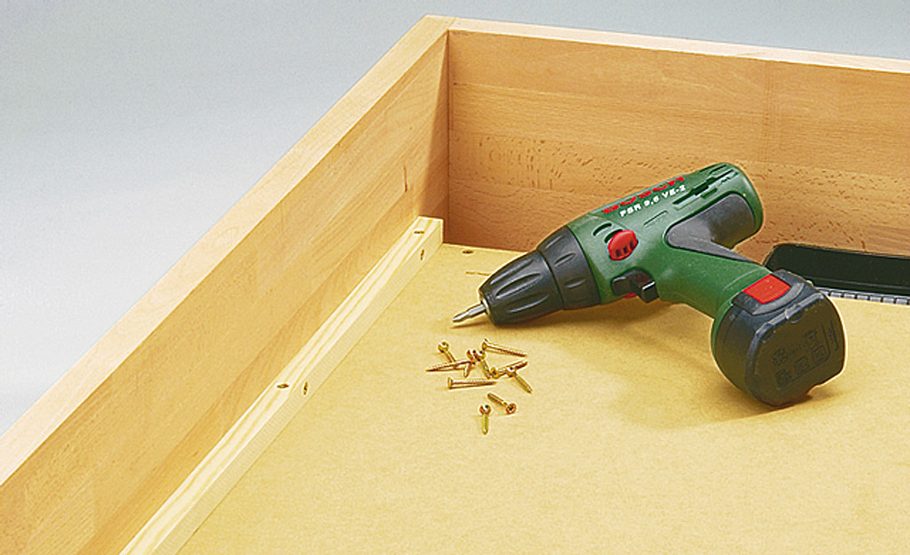

... auf denen Sie das fertige Spielfeld mit Hilfe von Eckverbinderleisten und in die Torwände verschrauben
Als nächstes wird der Ballrücklauf gebaut!

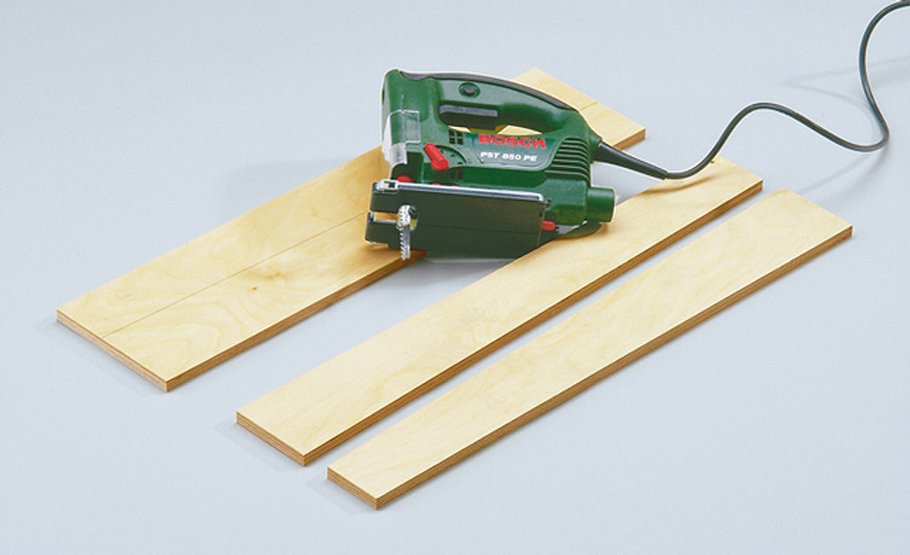

Schneiden Sie die Teile des Ballrücklaufs aus 12-mm-Sperrholz mit der Stichsäge nach Bauplan zu

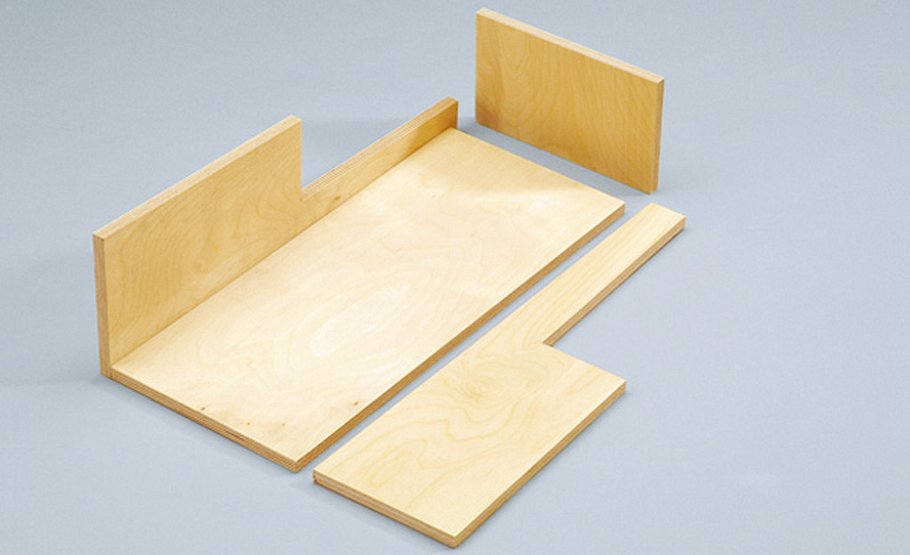

Der Mittelteil mit den Aussparungen für die seitlichen Rutschen und seiner Rückwand (13) (hinten)

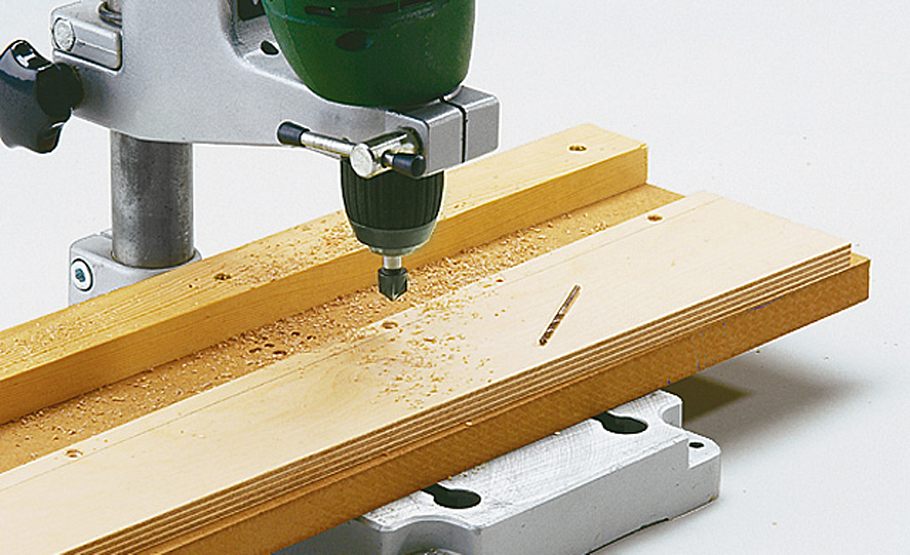

Bohren Sie die Seitenwände von Mittelteil und Seitenrutschen vor, und senken Sie die Bohrlöcher an

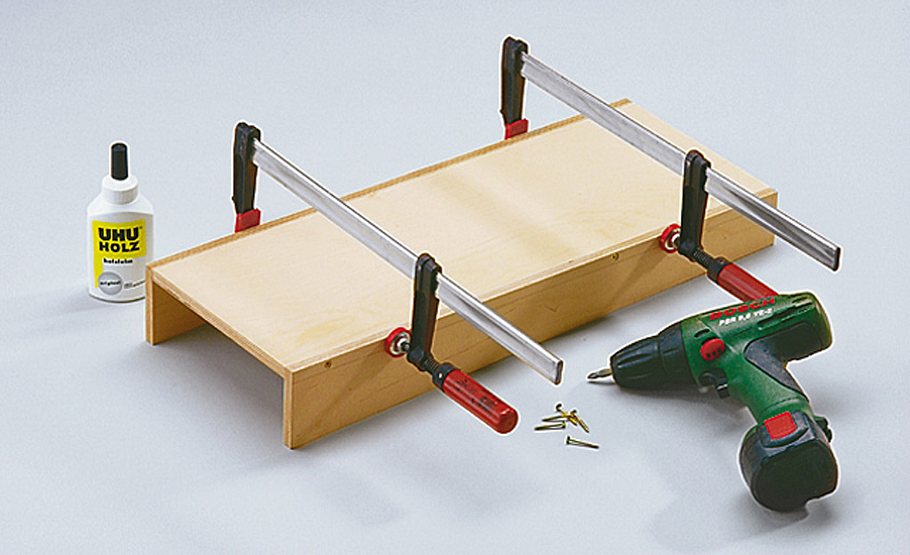

Zum Verleimen werden die Teile mit Zwingen fixiert. Dann können Sie sie bequem verschrauben

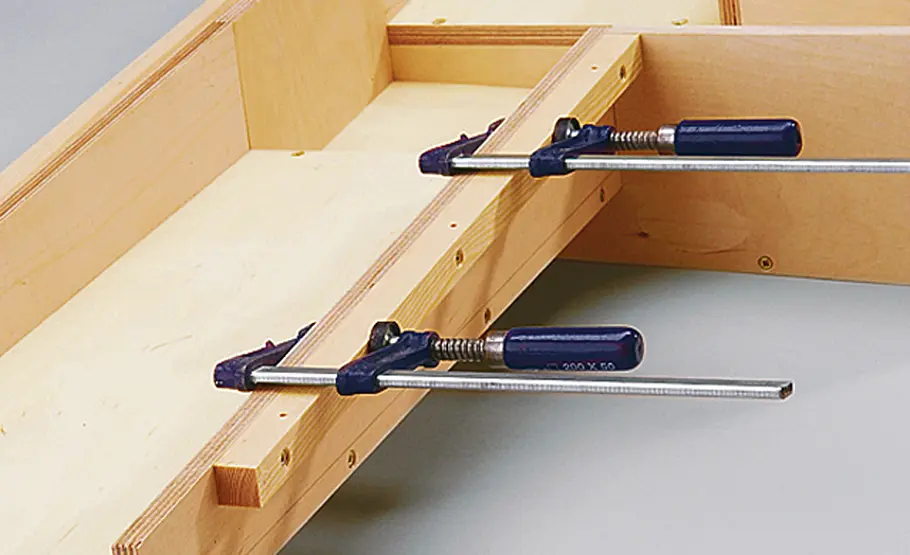

Auch die vorgebohrten Eckverbinderleisten fixieren Sie vor dem Verschrauben mit Leim und Zwingen

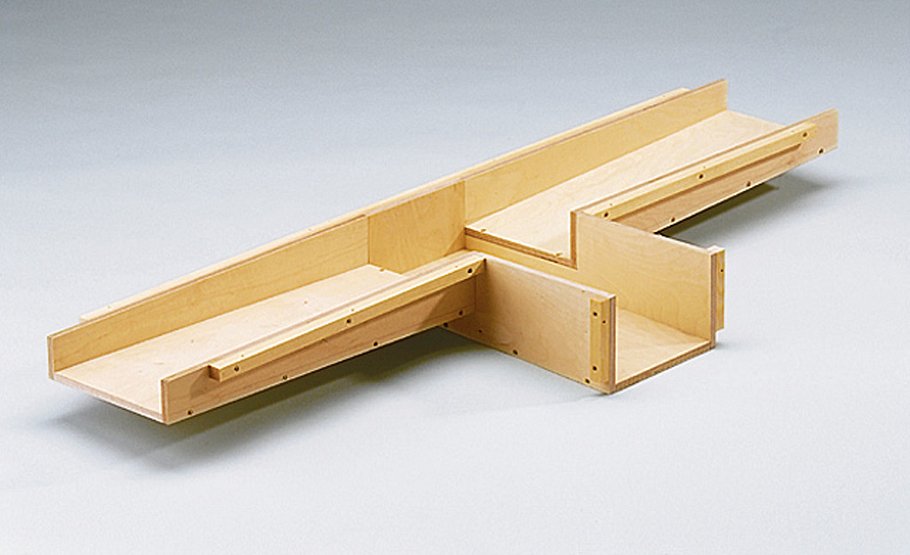

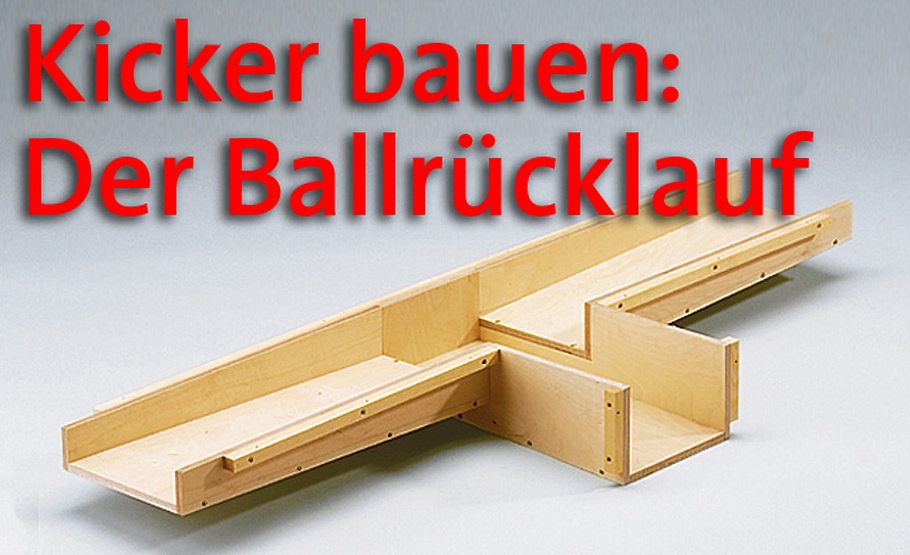

So sieht der Ballrücklauf montiert aus: Von den Toren rollt der Ball über die Seiten durch die Mitte ...

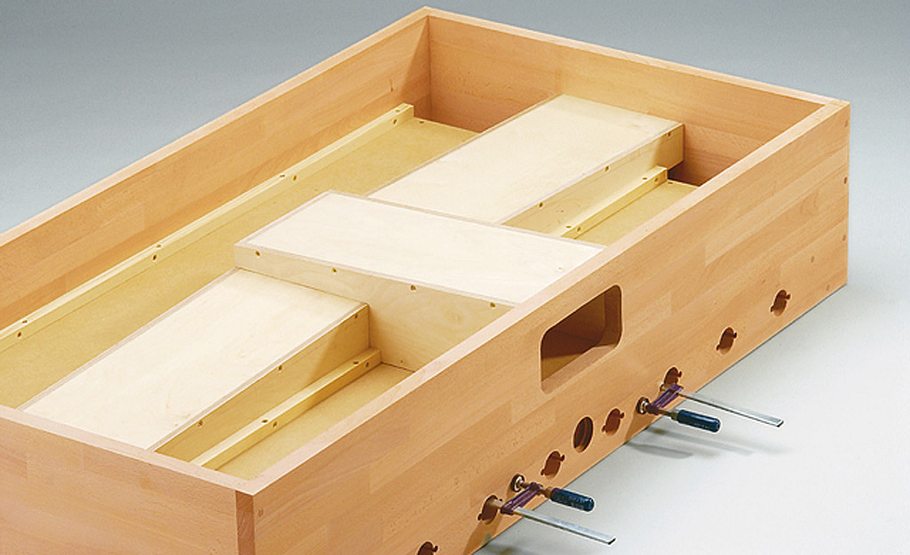

... zur Ballauswurföffnung. Konstruktion unter der Spielplatte und an der Seitenwand verschrauben
Nun werden die Beine des Kickertischs gebaut!

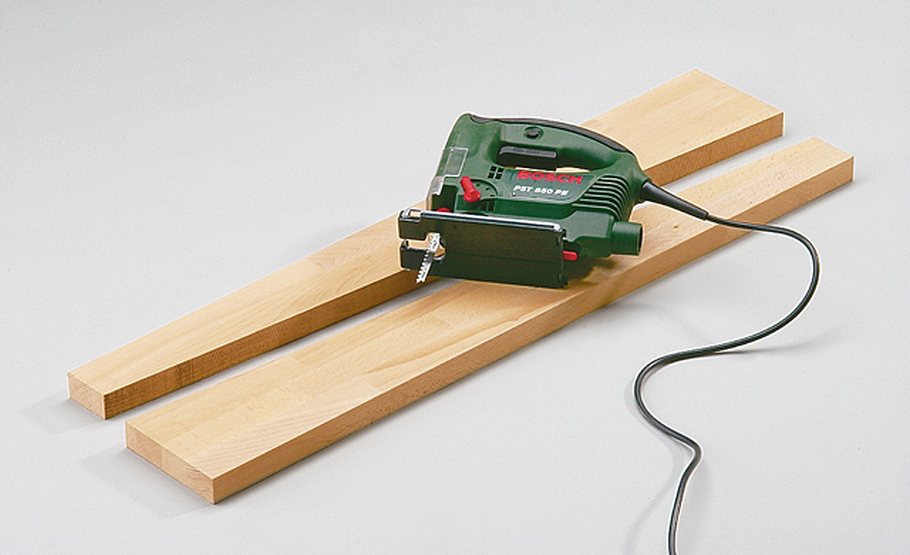

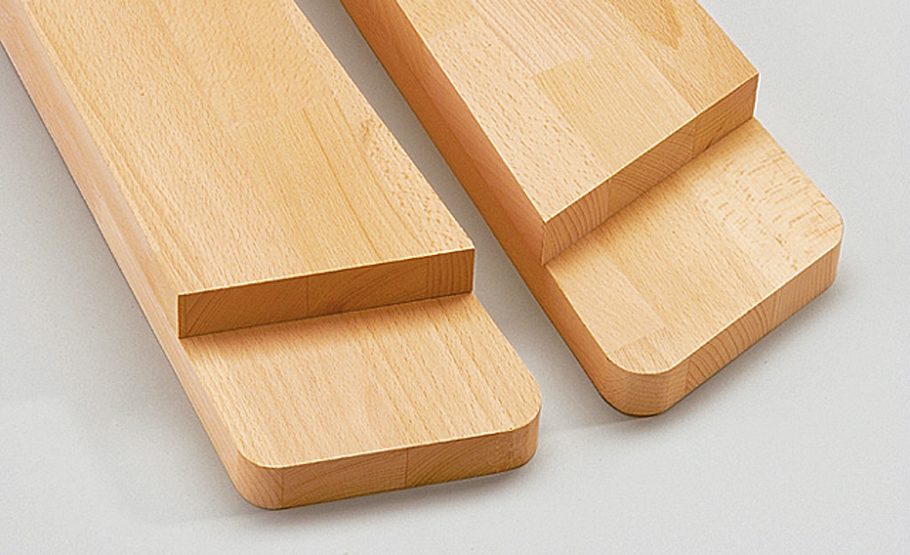

Ein Diagonalschnitt ergibt je zwei Beinteile, die Sie nach Bauplanangaben oben anschrägen

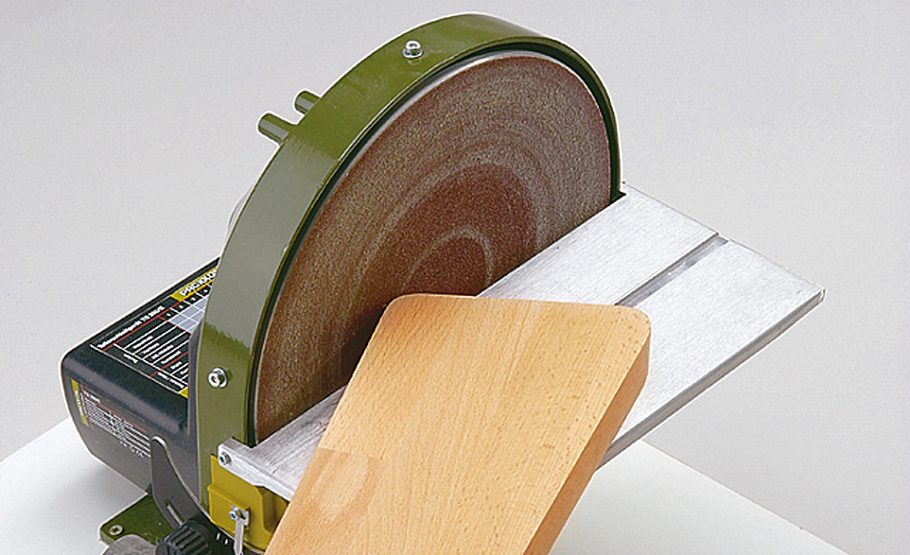

Die beiden äußeren Ecken schleifen Sie am Schleifteller rund. Den Radius zuvor mit Bleistift markieren

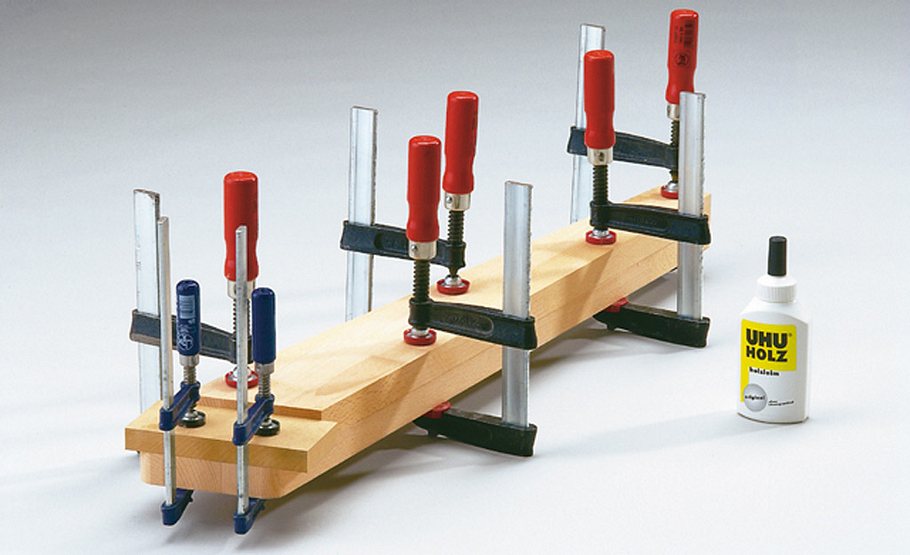

Das innere Beinteil mit Hilfe des oben bündig liegenden Abstandshalters auf das äußere leimen

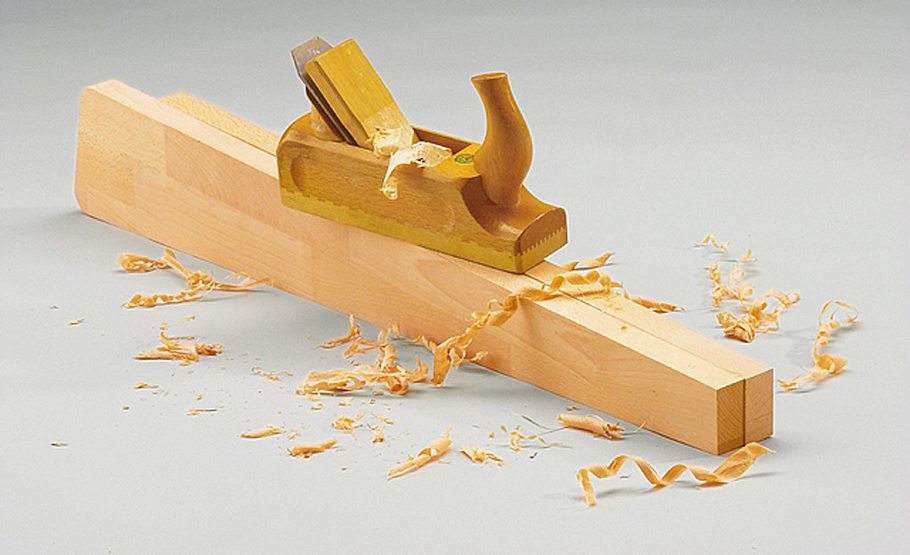

Das innere Beinteil dem äußeren, zuvor bereits bearbeiteten mittels Hobel und Sandpapier angleichen

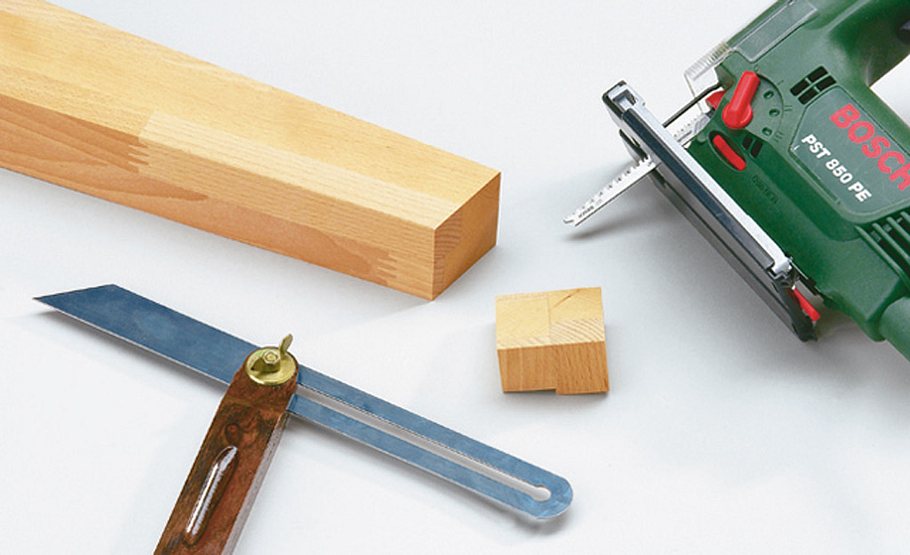

Den Fußwinkel vom Bauplan abnehmen, mit der Schmiege übertragen und mit der Stichsäge ablängen
Achtung: Es gibt zwei linke und zwei rechte Beine! Bauplan-Schablone also von beiden Seiten nutzen!

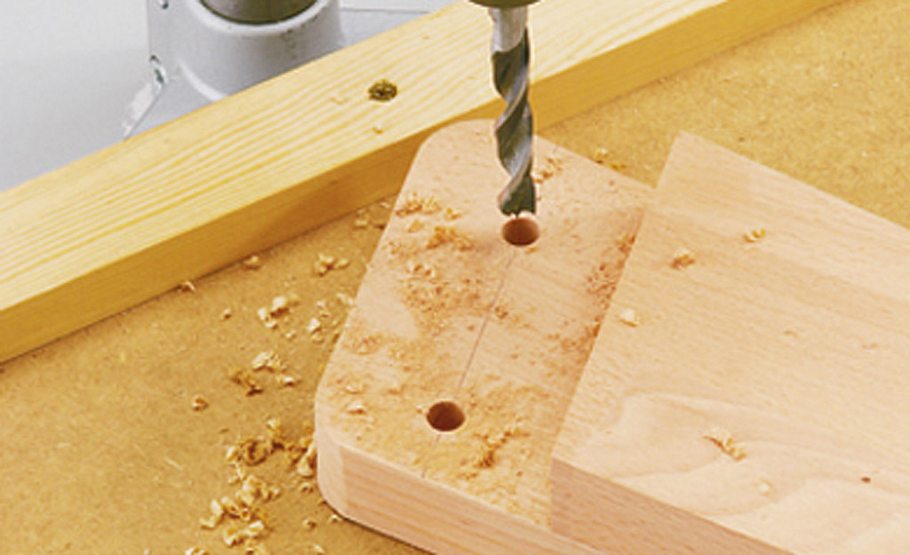

Auch die Lochpositionen sind im Bauplan verzeichnet. Mit dem 10-mm-Bohrer einbringen

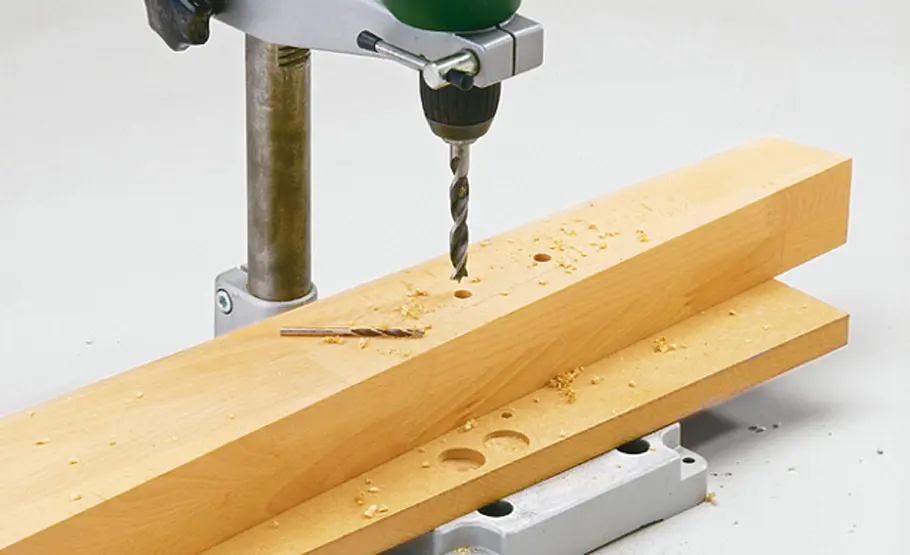

Bohren Sie die 10-mm-Löcher für die Zierdübel 10 mm tief. Dann mit dem 3,5-mm-Bohrer durchstoßen

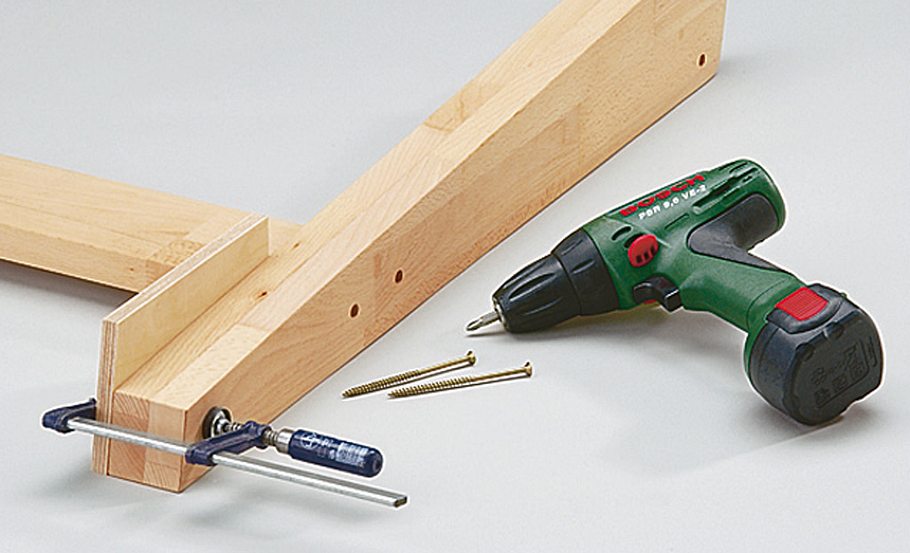

Vor Montage der Zarge mit Leim und Schrauben ...

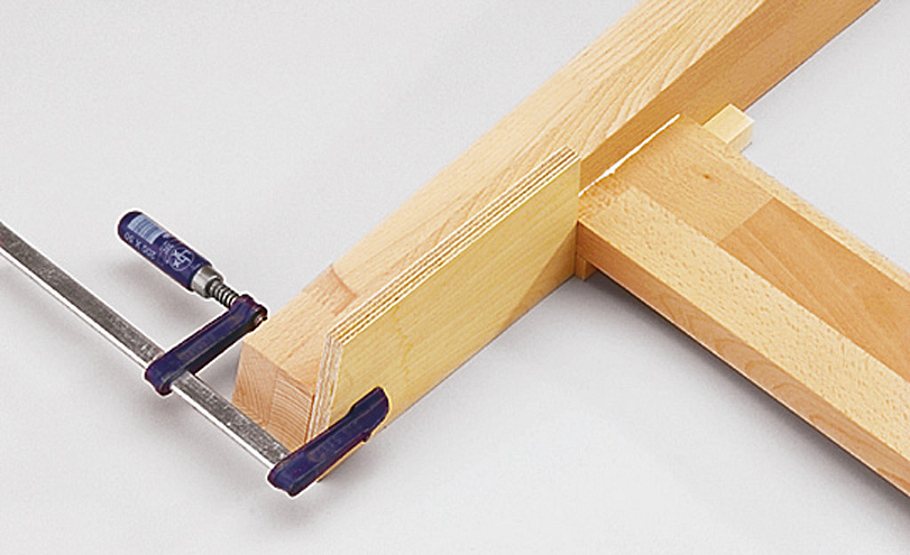

... unten bündig Abstandshalter fixieren und Zulage unterlegen

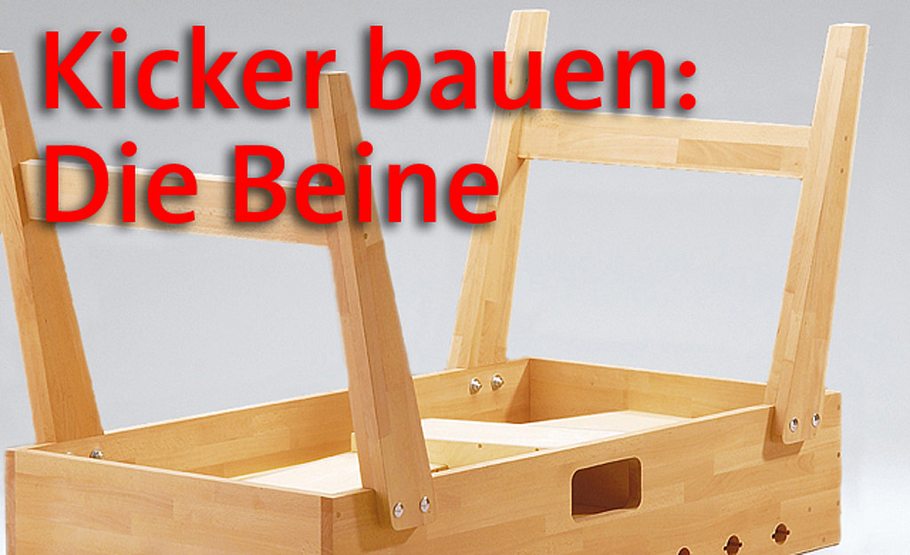

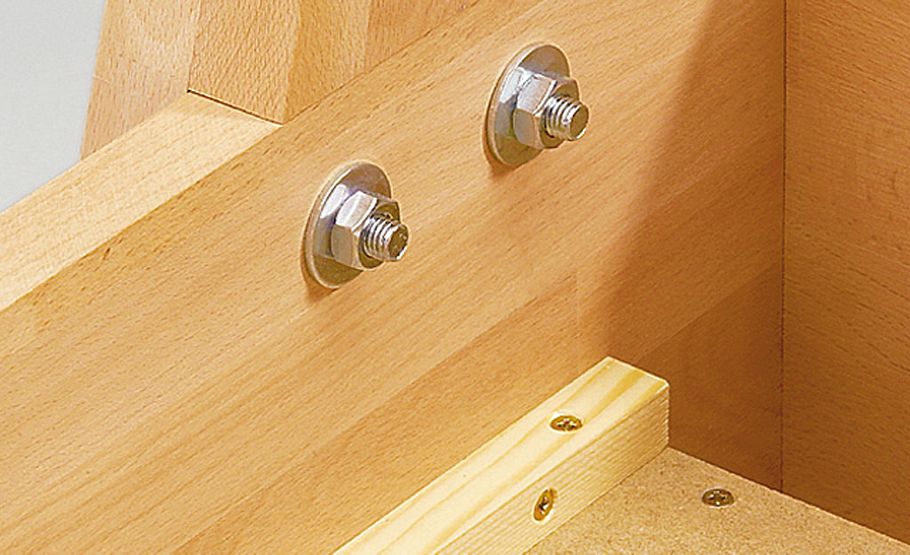

Befestigen Sie die Beine mittels Schlossschrauben, Scheiben und Mutter an den Seitenwänden

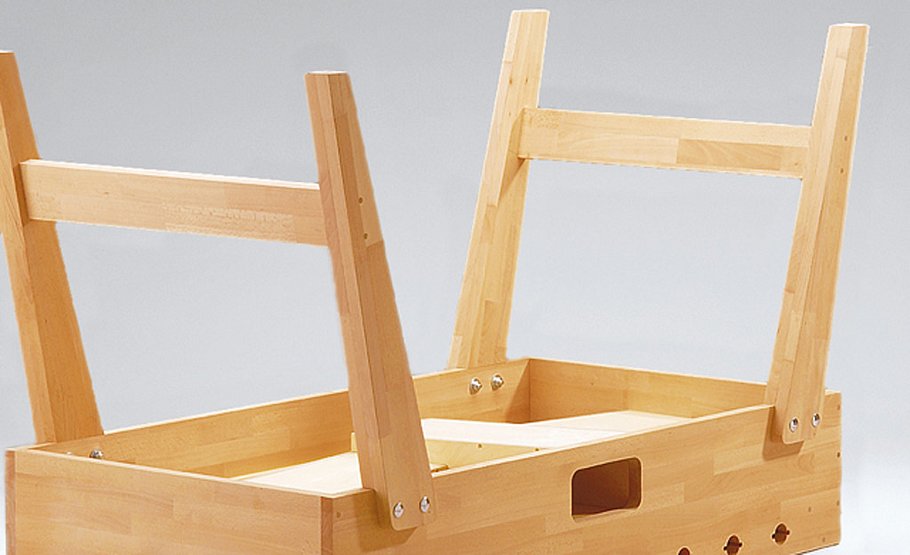

Bei häufig-heftiger Benutzung des Kickers sollten Sie die Beinmuttern hin und wieder festziehen

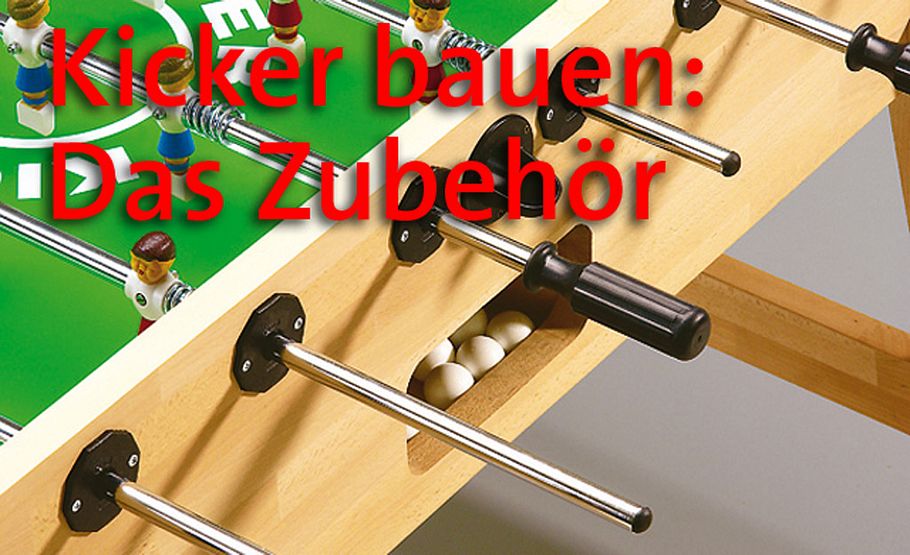

Als letztes wird das Zubehör gebaut!

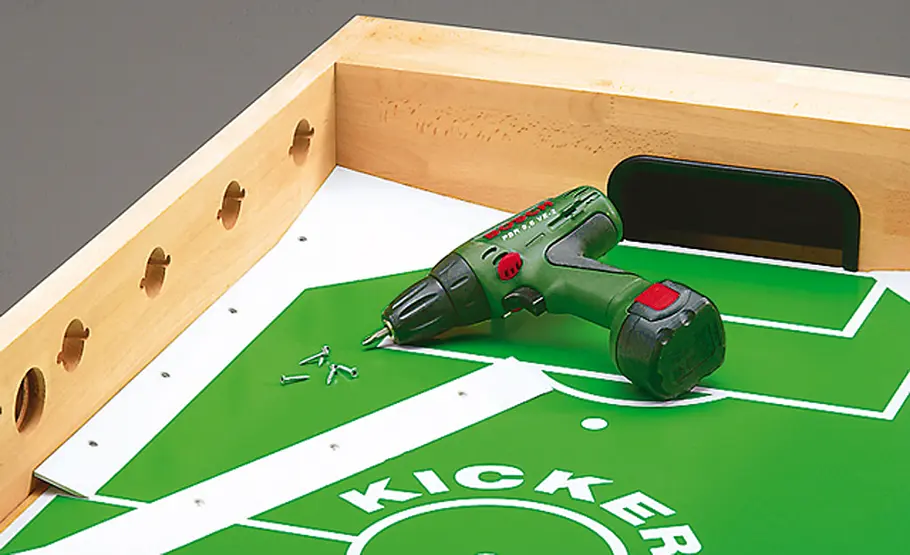

Spielfeld-Ecken von oben auf dem Spielfeld verschrauben. So sind sie zum Reinigen demontierbar

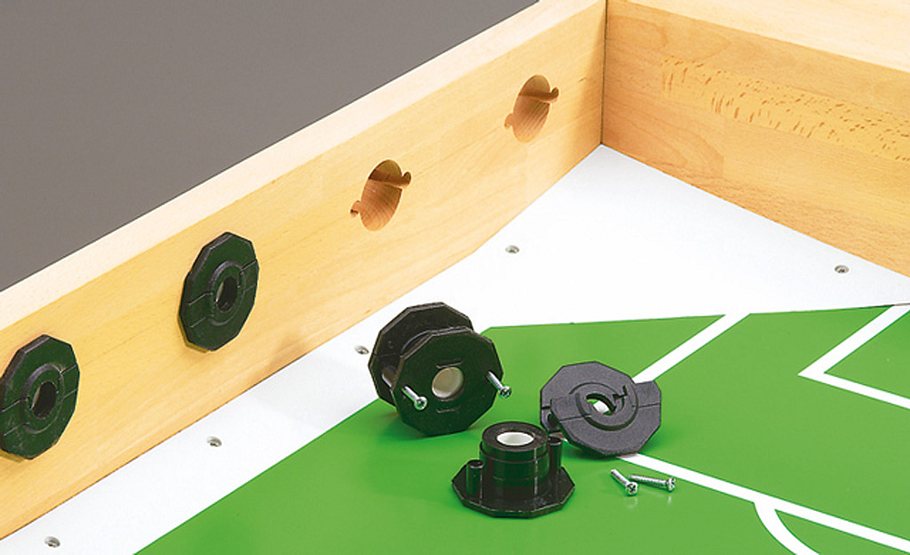

Jede Stange steckt in zwei Doppelkugellagern, die Sie in den Bohrungen der Seitenwände verschrauben

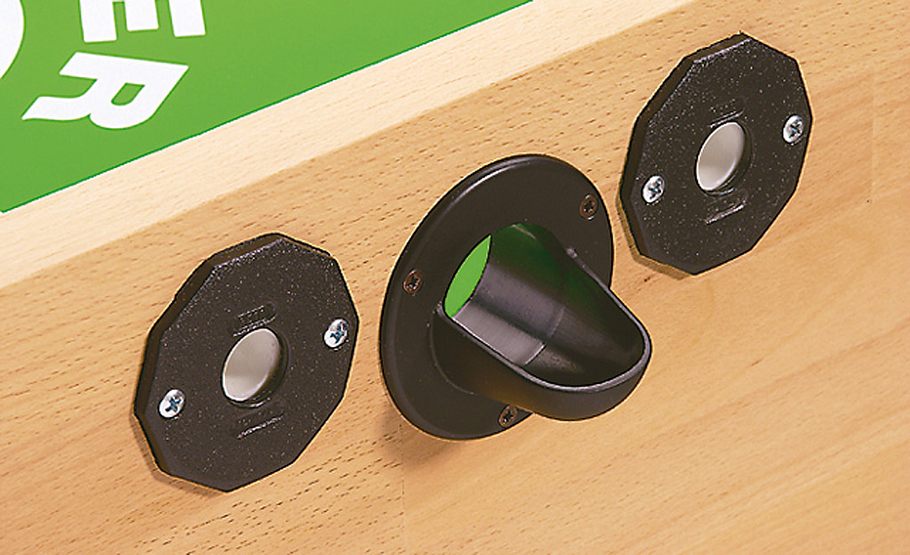

Mit drei Schrauben von außen wird der zentrale Balleinwurf aus Hart-PVC in der Seitenwand montiert

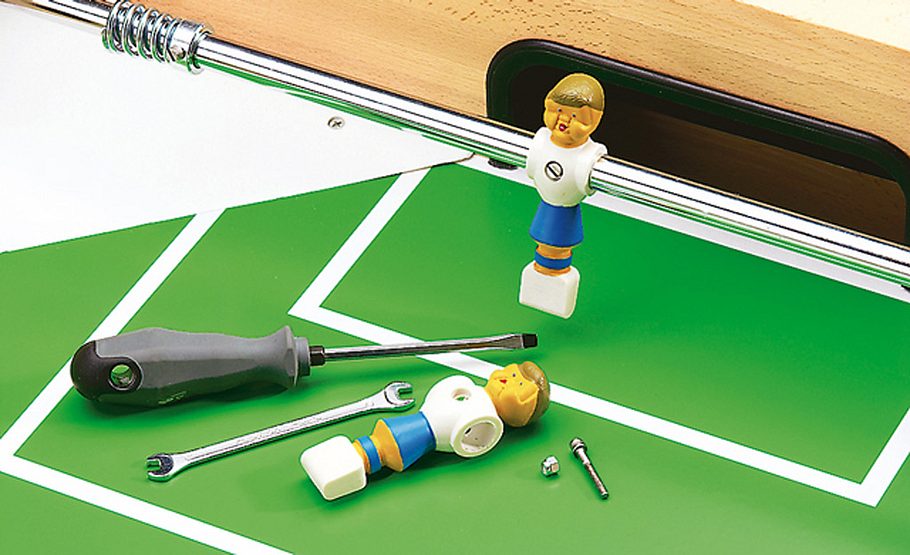

Torwartstange mit Federpuffern und Stellringen montieren. Die Figuren werden mit Muttern verschraubt

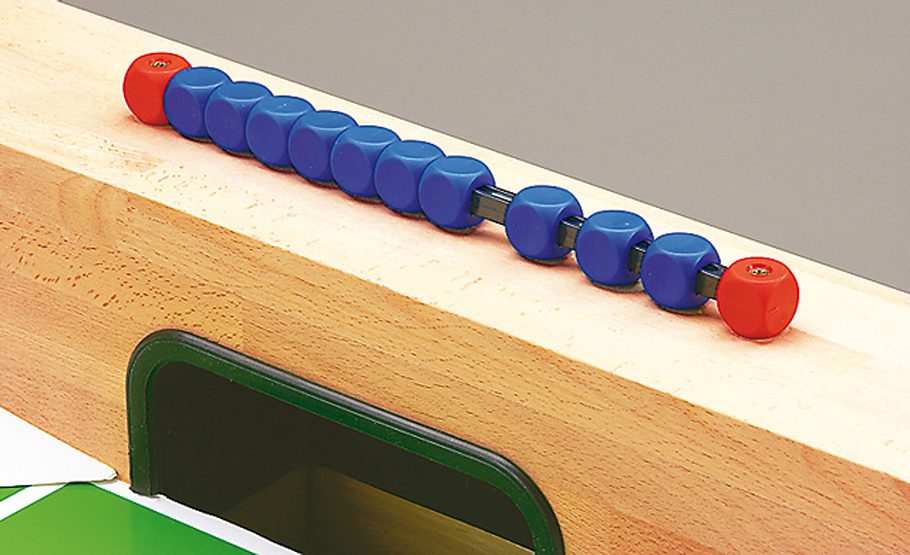

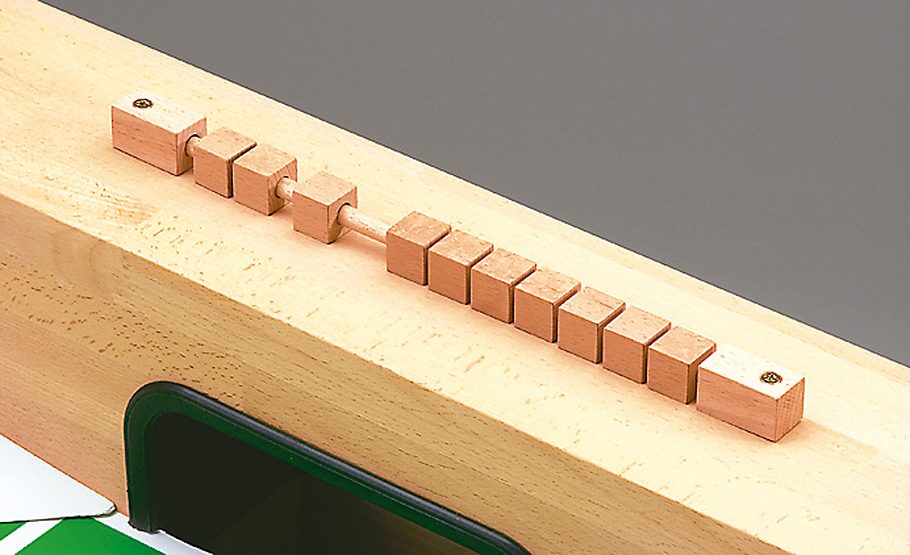

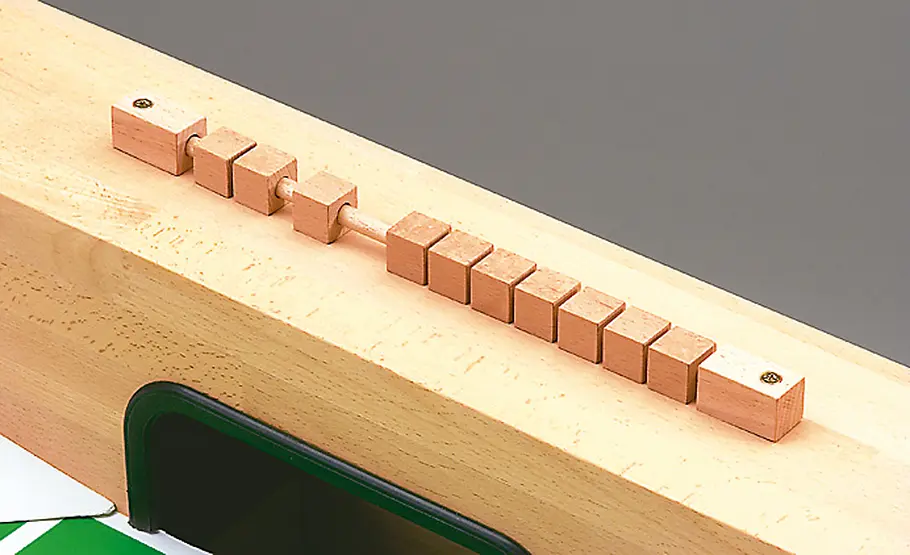

Das Tor-Zählwerk aus dem Zubehörpaket schrauben Sie einfach oben auf das Abdeckbrett
Es besteht aus 18-x-18-mm-Würfeln. Mittig durchbohren (Punkt durch Diagonalen ermitteln!); auf 8-mm-Dübelstange aufziehen. Diese steckt in doppelt langen und 1 mm höheren Endstücken. Bohren Sie diese vor. Ansenken und von oben verschrauben.

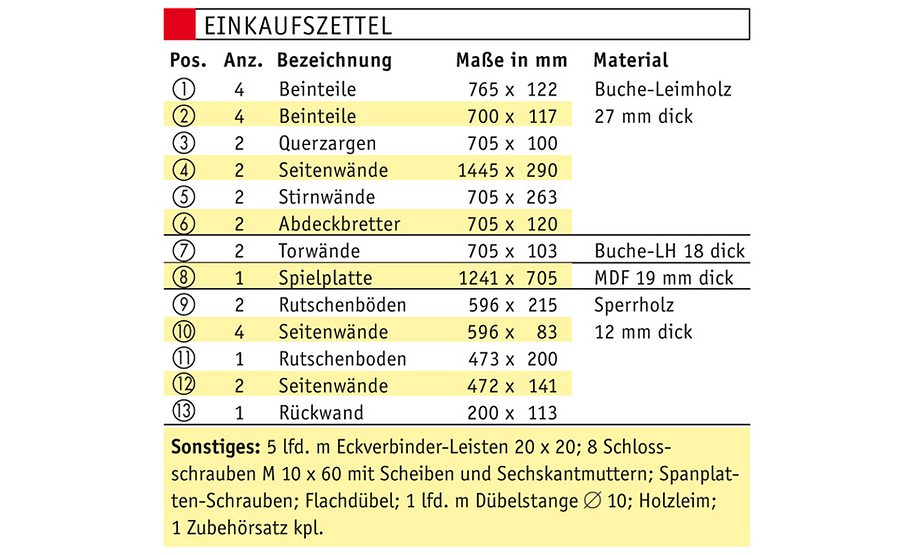

Einkaufszettel Kickertisch

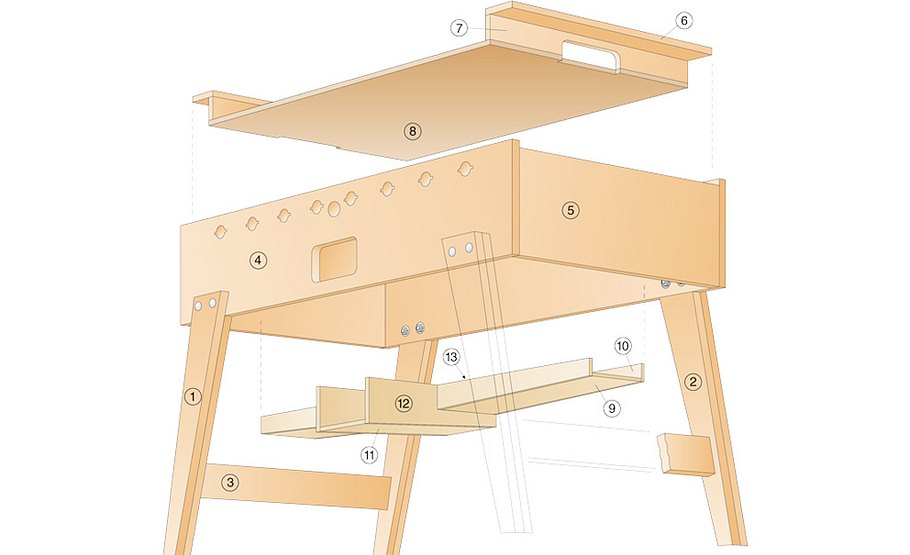

Zeichnung Kickertisch
Tischfußball ist nun schon älter als 50 Jahre. Aber das rasante Spiel mit den Püppchen an den beweglichen Stangen fasziniert immer mehr Menschen jeden Alters. So ein Kicker bringt manche Party in Schwung – selbst auf kleinstem Raum. Reaktionstempo, Geschick und Kondition sind die Zutaten, die um den Kickertisch herum einen Hauch von Stadionatmosphäre heraufbeschwören. Falls auch Sie nun Lust auf ein Spiel Kicker bekommen haben und Ihnen ein Kickertisch zum Kaufen mit Preisen bis zu 1000 Euro zu teuer ist oder mit ihrem Äußeren aus beschichteter Spanplatte nicht gefallen, sollten Sie unseren Bauplan anfordern (direkt zur Bauplan-Bestellung) und sich einen Kickertisch selber bauen.
Kickertisch selber bauen: Zuschnitt im Baumarkt
Auf dem Bauplan "Kickertisch selber bauen" finden Sie einen Zuschnittplan, anhand dessen Sie im Baumarkt alle Teile zuschneiden lassen können. Benutzen Sie ein Kurvensägeblatt, um enge Radien wie die des Torausschnitts in Hartholz zu schneiden. Praxistipp: Führen Sie die Stichsäge ohne Druck – die Maschine selbst bestimmt das Tempo des Vortriebs! Wir haben die Auf-Stoß-Verbindungen der Stirnteile an unserem Kickertisch einfach und zuverlässig mit Flachdübeln bewerkstelligt. Sie können jedoch auch mit Runddübeln arbeiten.
Kicker selber bauen: Towände und Beine
Die Aussparung der Spielplatte Ihres Kickertischs am Tor ist im Bauplan eingezeichnet. Wichtig ist vor dem Fixieren des Spielfelds, dass die Platte staubfrei ist, um einen tadellosen Balllauf zu gewährleisten. Da das Papierspielfeld (Zubehör!) gerollt geliefert wird, ist das Ausrichten und Fixieren einer Hälfte ohne Hilfe zwar knifflig, aber wichtig. Beim Andrücken nur von der Mitte aus zu den Seiten hin arbeiten! Praxistipp: Das Kicker-Spielfeld muss beim Verschrauben waagerecht und ohne durchzuhängen im Korpus sitzen. Fixieren Sie daher an den Unterkanten der Torwände ausgerichtete Hilfsbretter mit Zwingen.
Jedes Bein Ihres Kickertisches besteht aus zwei Teilen (vor dem Verleimen am besten die zusammengehörigen Schichten zusammenlegen). Da linke und rechte Beine die gleiche Form haben, bearbeiten Sie das Außenteil exakt und passen das nur grob zugeschnittene Innenteil nach dem Verleimen mit Hobel und Schleifpapier an. Dass die Aussparung am oberen Ende immer gleich tief wird, also der Kicker waagerecht steht, stellen Sie sicher, indem Sie aus einem Restbrett passende Abstandshalter schneiden und vor dem Verleimen oben bündig festspannen.
Kickertisch selber bauen: Werkzeug, das du unter Anderem benötigst

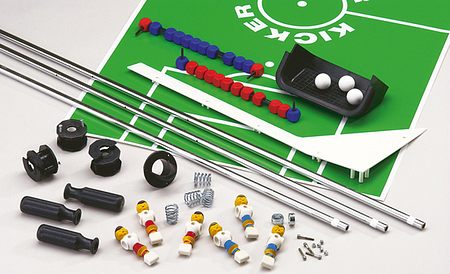

Nicht am Kicker-Zubehör sparen
Ein Kicker muss eine Menge aushalten. Und damit das Spielen auch erfahreneren Tischfußballern Spaß macht, müssen Details wie zum Beispiel Lager und Stangen bestimmte Anforderungen erfüllen. Wenn man einen Kicker selber bauen möchte, spielen die Kostennatürlich auch eine Rolle. Wir haben bei der Auswahl daher dort gespart, wo das sinnvoll möglich ist, ohne dass Haltbarkeit oder Spaß leiden. Das komplette, von uns verwendete Zubehörpaket können Sie direkt im Internet bestellen.
Tischkicker dreimal klar lackieren
Zur Oberflächenbehandlung des Kickertisches empfehlen wir Ihnen Seidenglanz-Klarlack. Buche-Leimholz ganz leicht anfeuchten, damit sich lose Holzfasern aufrichten. Anschleifen und die erste Lackschicht auftragen. Gründlich trocknen lassen, wieder anschleifen und zum zweiten Mal lackieren. Nach einem erneuten Zwischenschliff tragen Sie die dritte Lackschicht auf.
