Die Verlegung der Fußbodenheizung ist einfach, doch die Planung verlangt Aufmerksamkeit.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Als erstes den Ver­teiler oder wie in unserem Fall einen Rücklauftempera­turbegrenzer (Bild 3) mon­tieren, hier unten im Vorwand­system platziert.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Hat man im Rest des Hauses überwiegend Heizkörper, regelt der Rücklauftemperaturbegrenzer die Vorlauftemperatur für die Fußbodenheizung herunter.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Das Aluverbundrohr kann für den Anschluss am Verteiler problemlos abgelängt werden.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Mit Rohrschere schneiden, dann ...

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

... die Rohrenden mit Kalibrierwerkzeug entgraten.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Anschluss per Klemmringverschraubung: Über­wurfmutter übers Rohr stülpen, Klemmring aufstecken, Stützkörper bis zum Anschlag ...

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

... ins Rohr einschieben. Das Rohr ins Form­stück am Verteiler einführen, die Mutter erst per Hand, dann mit Schlüssel oder Zange ...

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

... festziehen. Hat man thermische Stellan­ triebe für die Heizungssteuerung, muss man noch für einen Stromanschluss sorgen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Bevor man das Vorwandsystem verkleidet, kann man die Hohlräume gegen Fließge­räusche (z. B. von der Spülung) dämmen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Damit der Estrich später schallgedämmt von den Wänden entkoppelt ist, verlegt man umlaufend einen Randdämmstreifen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Die Folienschürze muss nach innen zum Raum hin zeigen. Den Dämmstreifen festtackern oder mit doppelseitigem Klebeband befestigen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Um den Boden gegen Kellerkälte zu däm­men, verlegte der Bauherr Polyurethan­ platten in 20 mm Stärke. Achtung: Veteiler wie hier zugänglich lassen und nicht fest verkleiden!

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Die formstabilen Dämmplatten lassen sich gut mit dem Cutter zuschneiden. Ecken und Vorsprünge vorher genau ausmessen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Auf die Dämmung folgen nun die Premium­ Noppenplatten, die dann die Heizungsrohre aufnehmen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Die Noppenplatten weisen eine integrierte Druckknopfverbindung auf und lassen sich nahtlos zusammenfügen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Der Zuschnitt gelingt ebenfalls mit einem scharfen, stabilen Cutter.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Für die Warmwasserverteilung des Heizsys­tems kam Aluverbundrohr 16 x 2 mm zum Einsatz. Es wird gut aufgerollt angeliefert.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Verlegen Sie das Rohr schneckenförmig von außen nach innen. Praktisch: Es lässt sich gut in die Noppen klemmen.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

Die Folie des Dämmstreifens muss locker auf der Noppenplatte aufliegen. Zwischen Dämmstreifen und Platten drücken Sie abschließend die Dichtschnur, damit der fol­gende Estrich nicht unter die Platten läuft.

Richtiger Aufbau der Fußbodenheizung sorgt für warme Füße

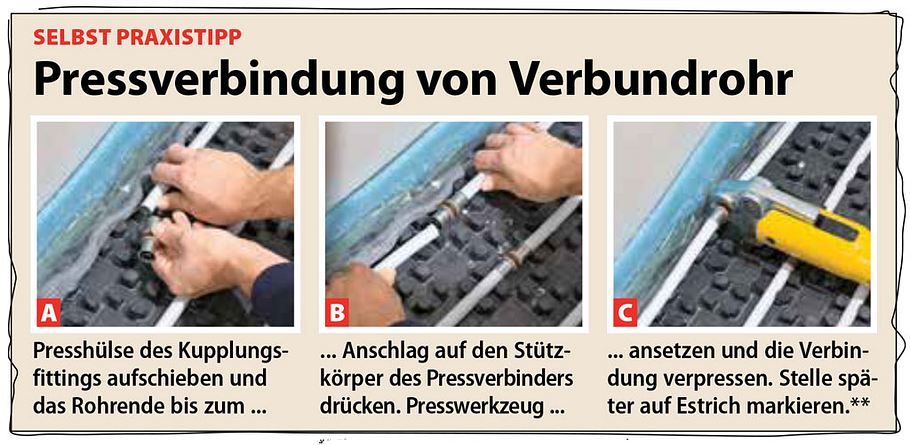

Vor­- und Rücklaufrohr parallel zueinander von außen nach innen legen, der Rohrabstand beträgt in der Regel 10 bis 15 cm. Auf Wunsch gibt eine kos­tenpflichtige Heizlastbe­rechnung genauen Auf­schluss darüber.
