Fahrradschuppen aus Holz

Aus selbst ist der Mann 8/2015

Wenn Sie sich an Gerümpelecken im Keller leid gesehen haben oder Ihnen die Fahrräder in der Garage ständig im Weg stehen, brauchen Sie mehr Stauraum. Bei unsere Fahrradschuppen aus Holz haben Sie die Wahl: großzügiger Platz für Gartengeräte, Holz und Terrassenmöbel – oder lieber ein verschließbarer Bikeport für Ihre Räder, das auch als Werkstatt genutzt werden kann.

(1/56)
Fahrradschuppen aus Holz

Bikeport bauen

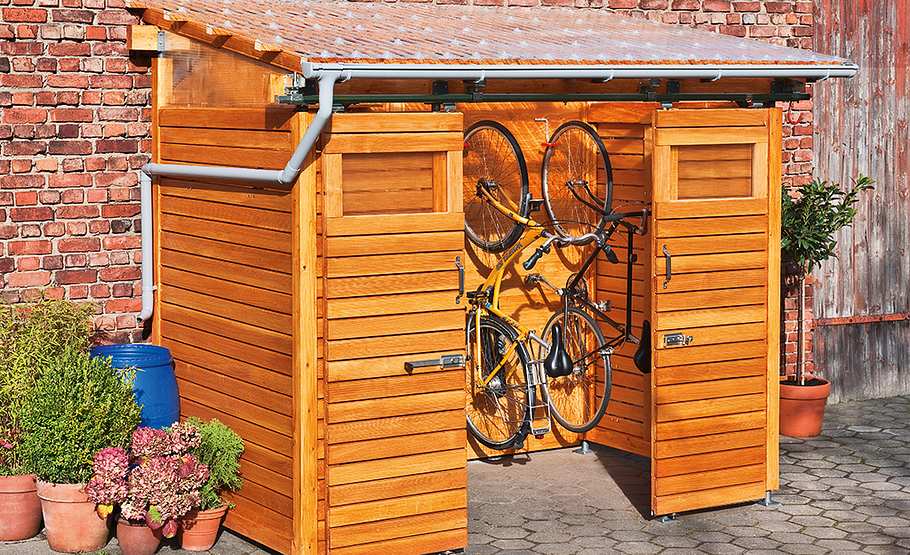

Der selbst gebaute Fahrradschuppen aus Holz ist groß genug, um zusätzlich eine Werkstatt darin zu integrieren.

Fahrradschuppen aus Holz

Bikeport bauen

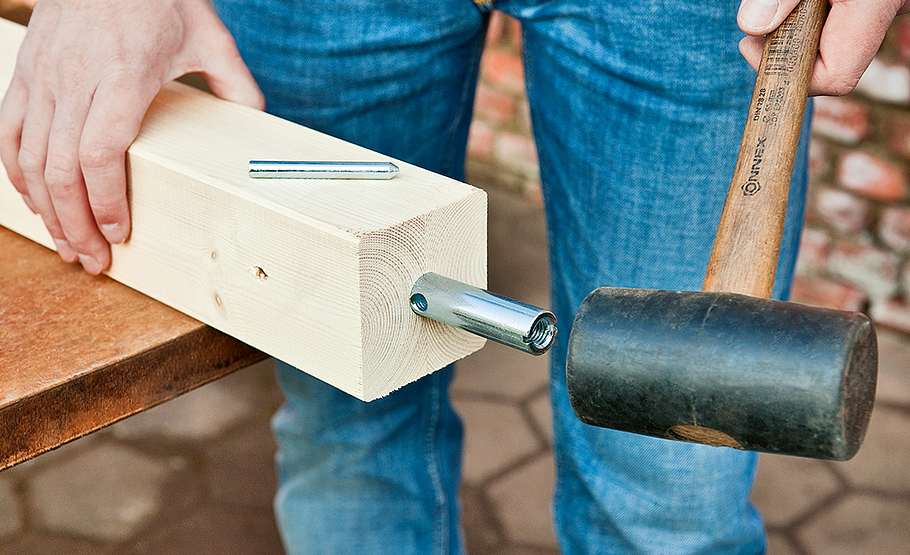

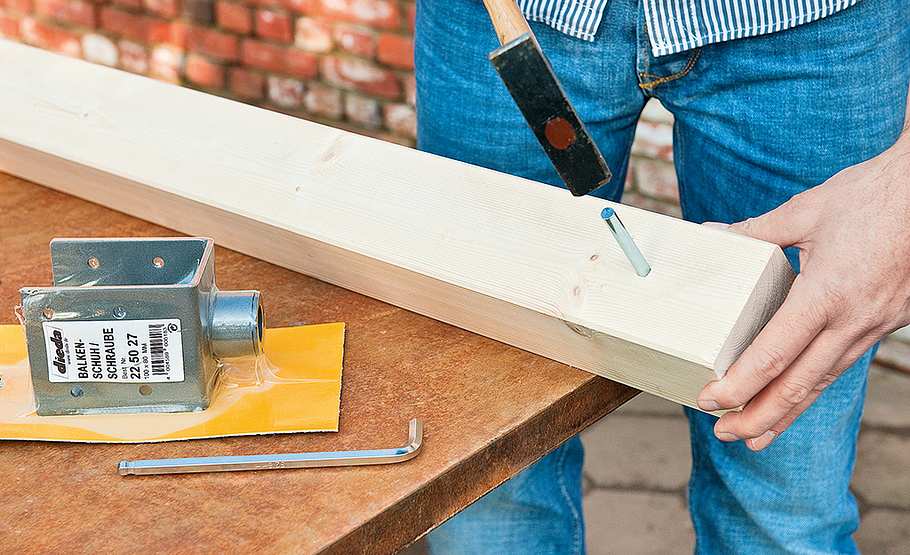

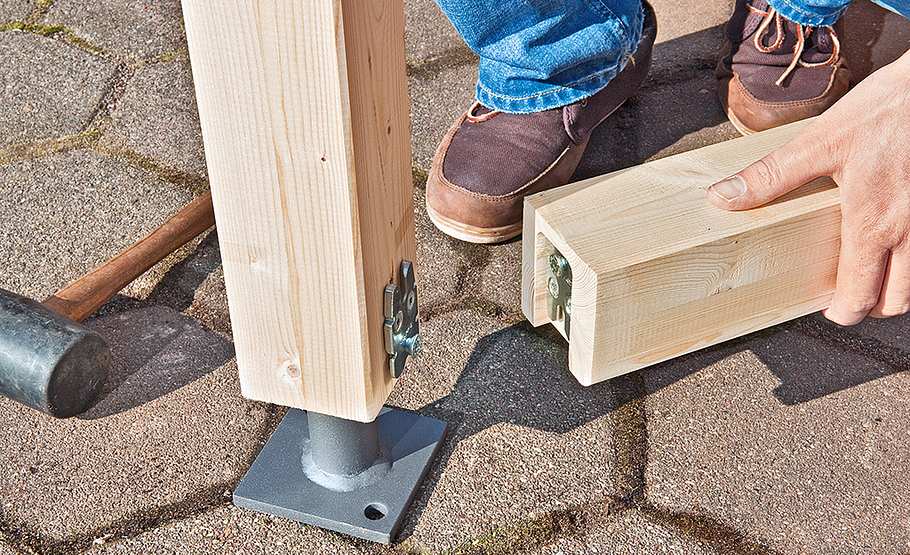

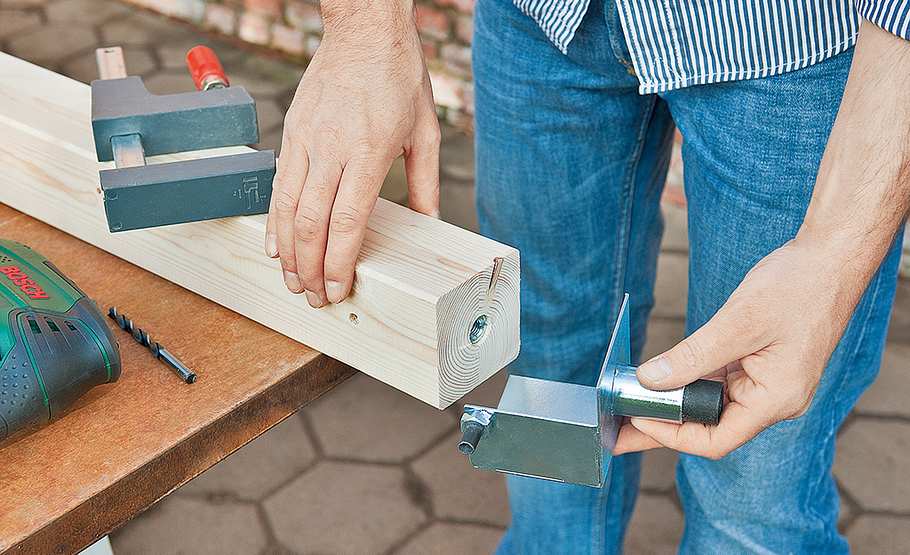

Die Balken haben Bohrungen für die Gewindebolzen und den Sicherungsstift. Mit dem Gummihammer einschlagen.

Fahrradschuppen aus Holz

Bikeport bauen

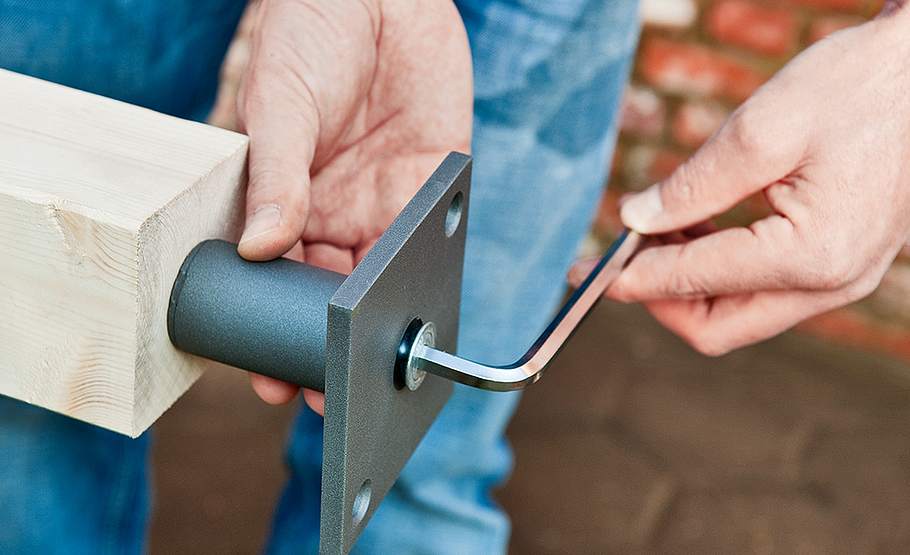

Setzen Sie die Montageplatte an, stecken Sie die Schraube durch und ziehen Sie sie mit dem Inbusschlüssel fest.

Fahrradschuppen aus Holz

Bikeport bauen

Auf der anderen Seite Sicherungsbolzen einschlagen ...

Fahrradschuppen aus Holz

Bikeport bauen

... und Balkenschuh aufschrauben. Bei gekürztem Balken die ...

Garten

Bikeport bauen

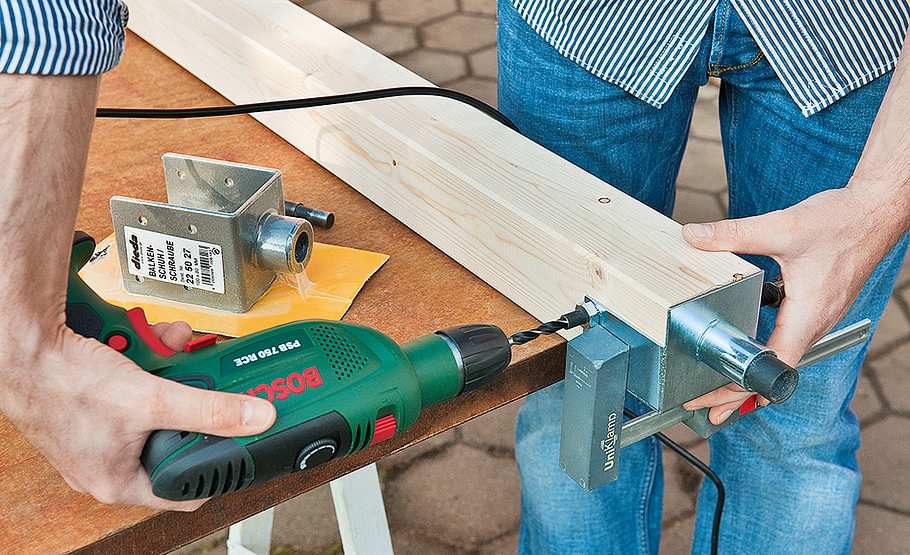

... Löcher für Bolzen und Stift selbst bohren. Dazu die Bohrschablone mit einer Schraubzwinge fixieren.

Fahrradschuppen aus Holz

Bikeport bauen

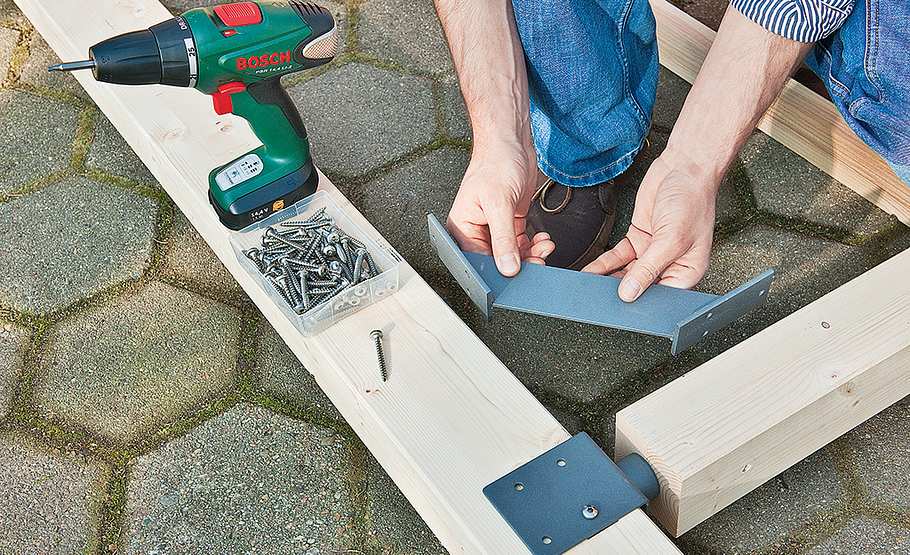

Vor dem Aufrichten des Ständerwerks die hintere Dachpfette in die Balkenschuhe am oberen Ende schrauben.

Fahrradschuppen aus Holz

Bikeport bauen

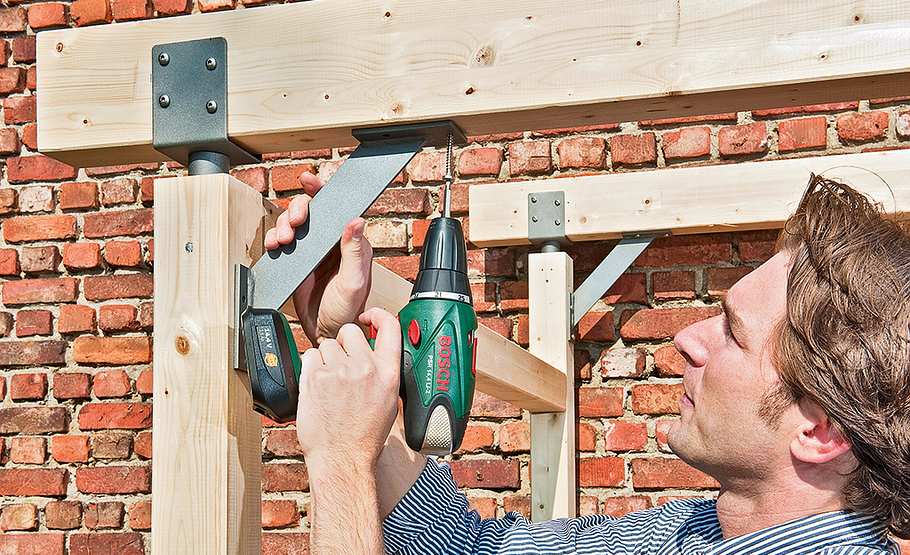

In die Ecken kommen zusätzlich Schrägstützen zur Verstärkung der Konstruktion. Verschrauben Sie diese.

Fahrradschuppen aus Holz

Bikeport bauen

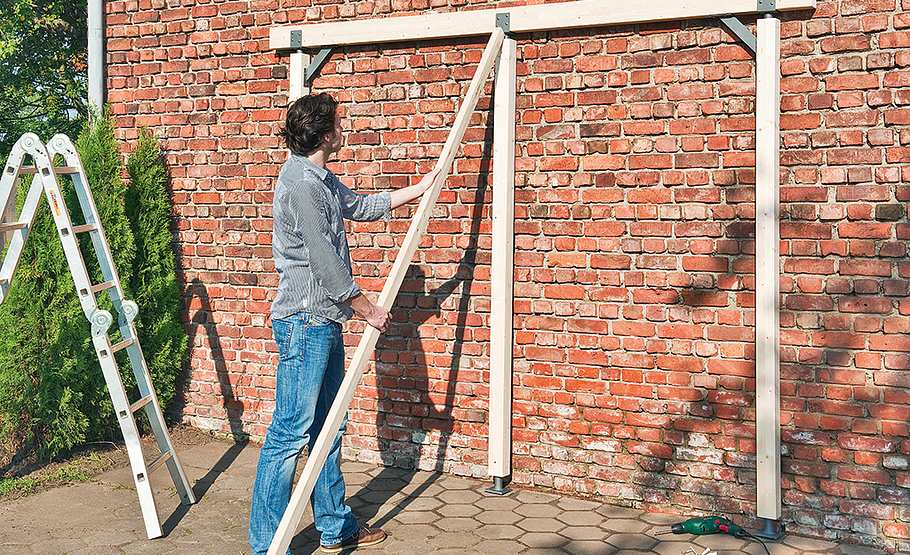

Ständerwerk aufrichten und mit einem Balken abstützen. Ausrichten. Befestigungspunkte der Montageplatten am ...

Fahrradschuppen aus Holz

Bikeport bauen

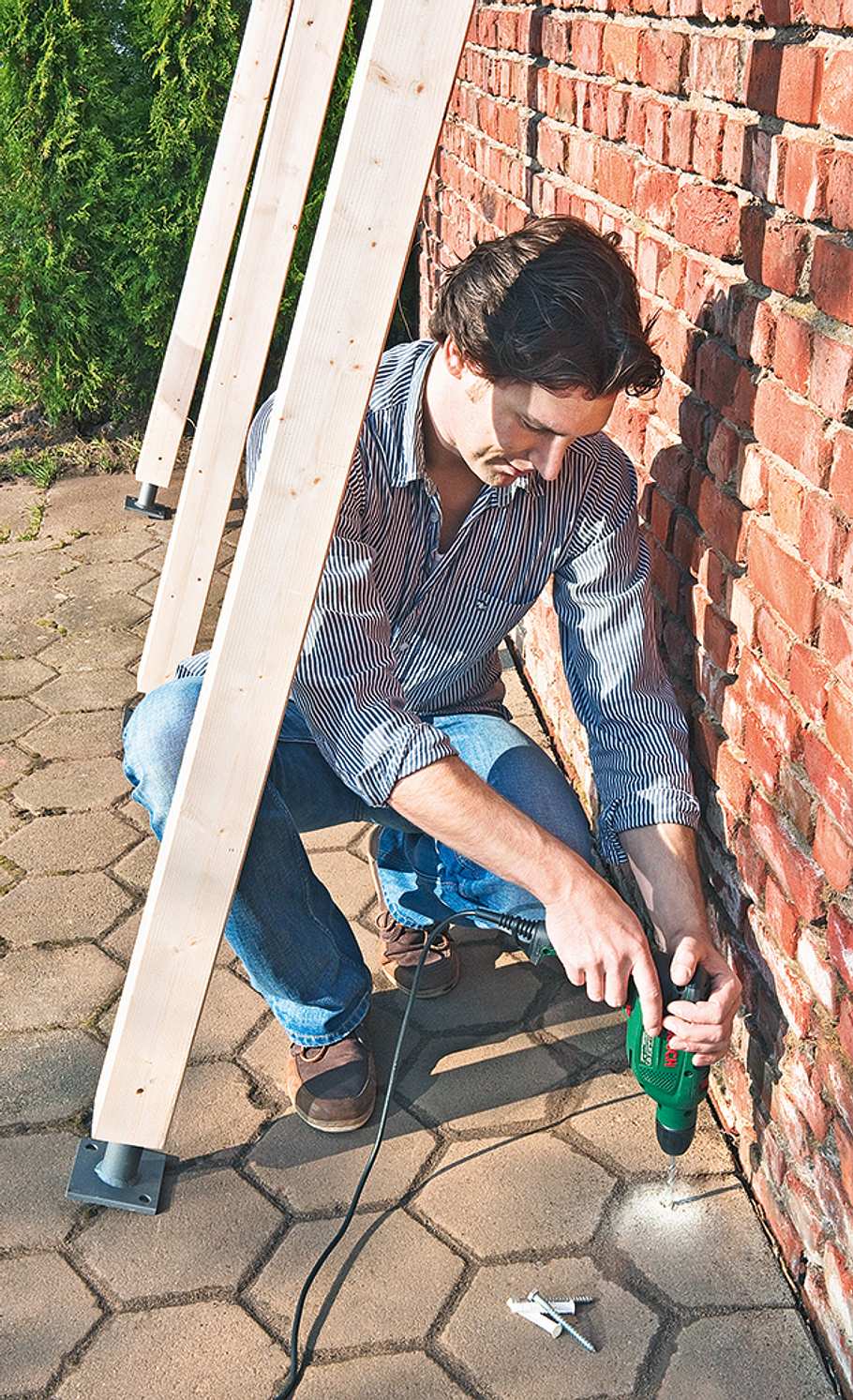

... Boden markieren. Dann können Sie die Löcher für die Befestigung der Stützen in das Betonpflaster bohren.

Fahrradschuppen aus Holz

Bikeport bauen

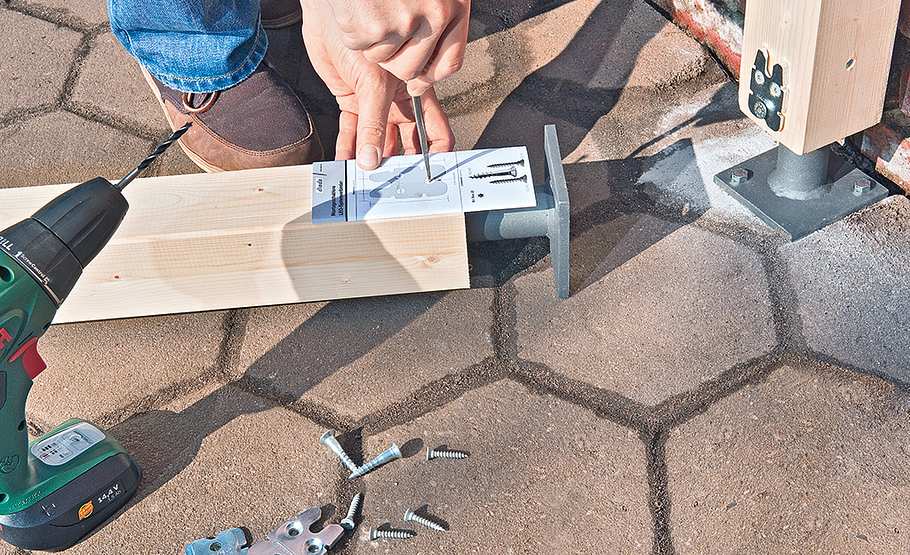

Vor dem Anschrauben am Boden noch die Systemverbinder für die Querbalken mithilfe der Bohrschablone anbringen.

Holz-Fahrradschuppen

Bikeport bauen

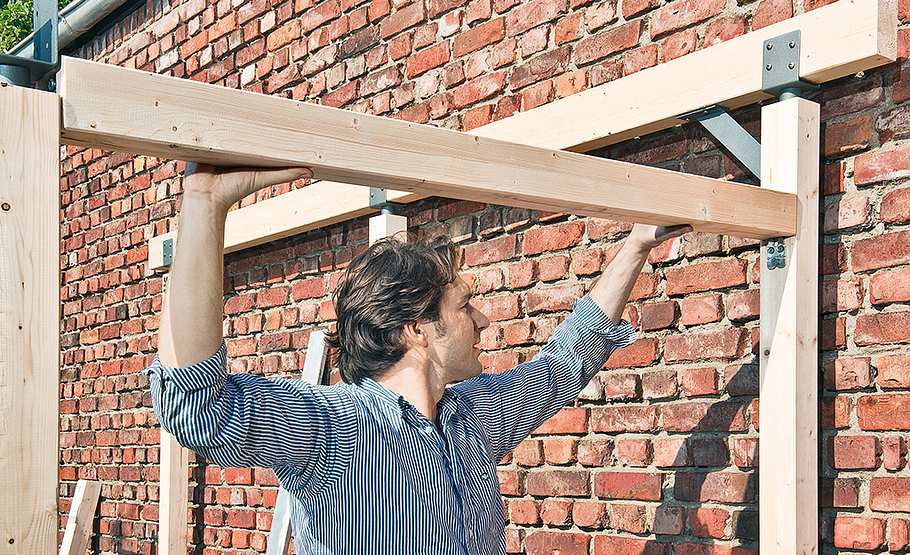

Die Querhölzer werden mit montierten Verbindern geliefert. Zuerst in den hinteren Pfosten einklinken, dann den ...

Holz-Fahrradschuppen

Bikeport bauen

... Gegenpfosten ausrichten. Hier ist ein Helfer gut! Ebenfalls einklinken und ggf. mit dem Gummihammer einschlagen.

Holz-Fahrradschuppen

Bikeport bauen

Beide Seiten verbinden und am Boden befestigen. Pfette mit Balkenschuhen verschrauben.

Holz-Fahrradschuppen

Bikeport bauen

Stützen anbringen.

Holz-Fahrradschuppen

Bikeport bauen

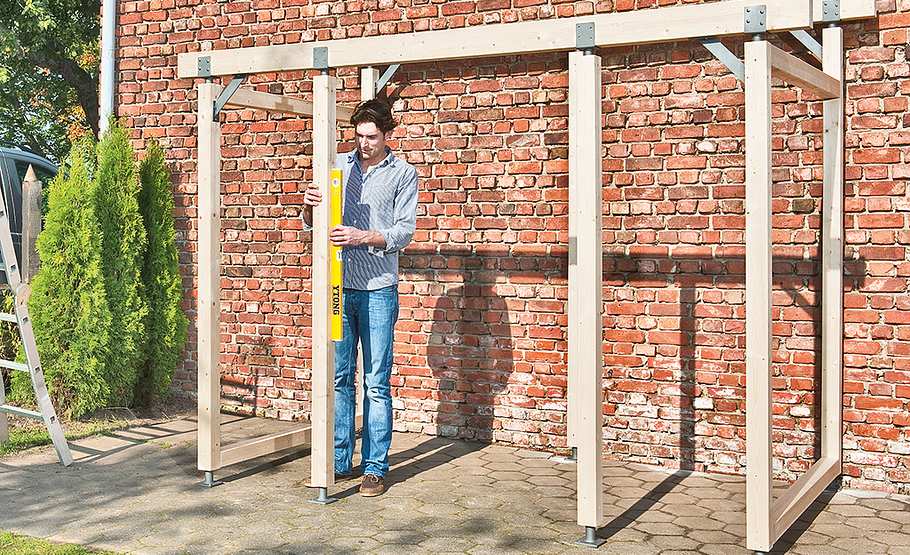

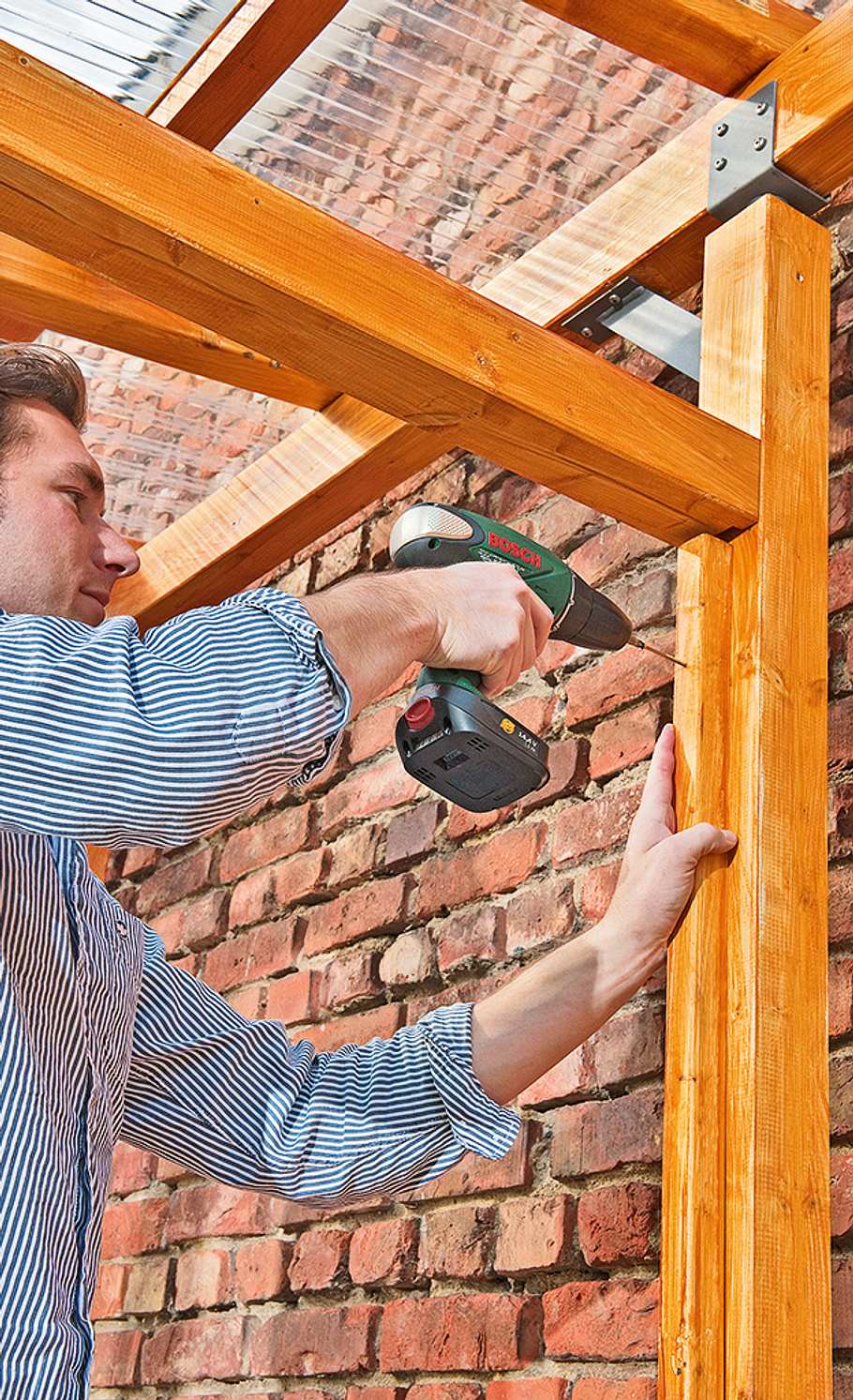

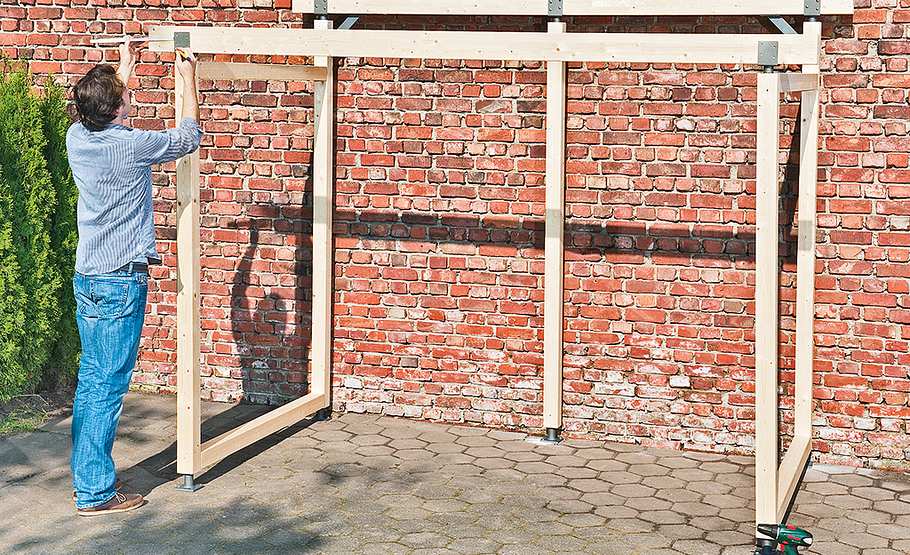

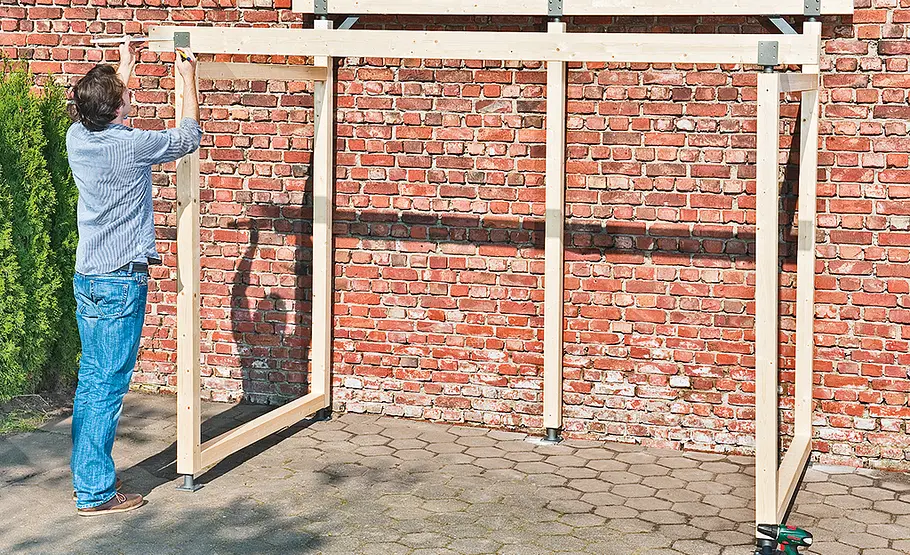

Setzen Sie die vorderen Innenpfosten ein und richten Sie sie aus. Am Boden und an der Frontpfette festschrauben.

Holz-Fahrradschuppen

Bikeport bauen

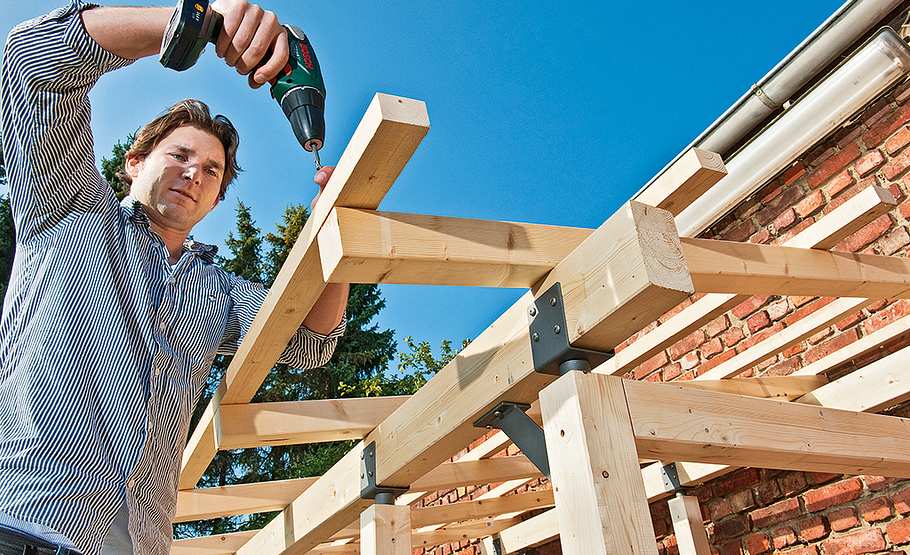

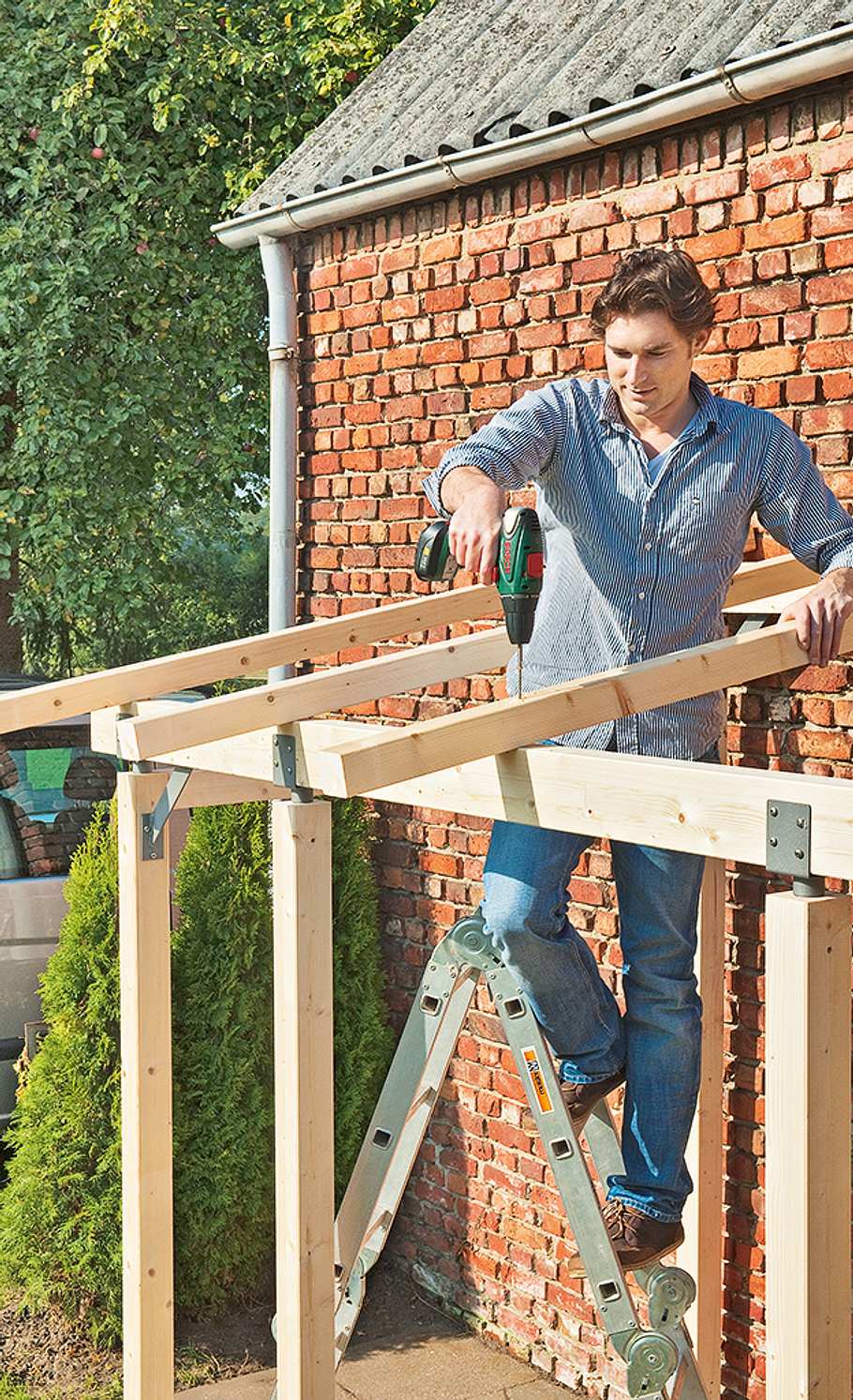

Für die Dacheindeckung fünf Dachsparren mit den Pfetten an Front- und Rückseite verschrauben.

Holz-Fahrradschuppen

Bikeport bauen

Darauf schrauben Sie nun noch die fünf Dachlatten – damit steht das Ständerwerk samt Dachkonstruktion.

Holz-Fahrradschuppen

Bikeport bauen

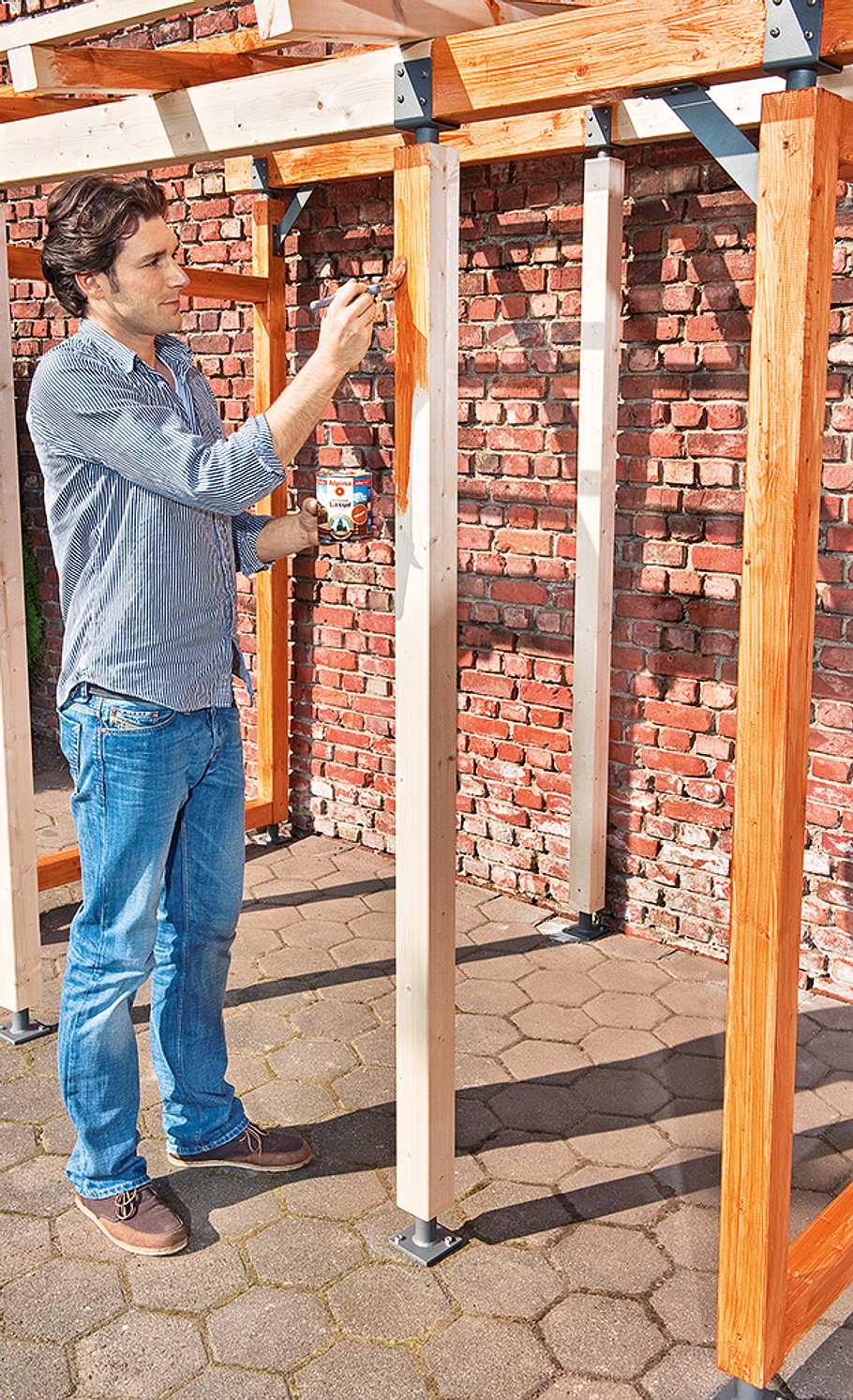

Praxistipp: Damit alle Seiten des Ständerwerks und der Unterkonstruktion vor Wind und Wetter geschützt sind, empfiehlt sich ein Anstrich, bevor Sie mit der Beplankung beginnen. Auch noch nicht verbaute Teile können Sie jetzt schon anstreichen. Zuerst wird das Fichtenholz mit Holzschutzgrund als Schutz vor Fäulnis und Bläue behandelt. Dann streichen Sie alle Teile noch mit einer Lasur (hier Farbton Mahagoni), ggf. zweimal.

Holz-Fahrradschuppen

Bikeport bauen

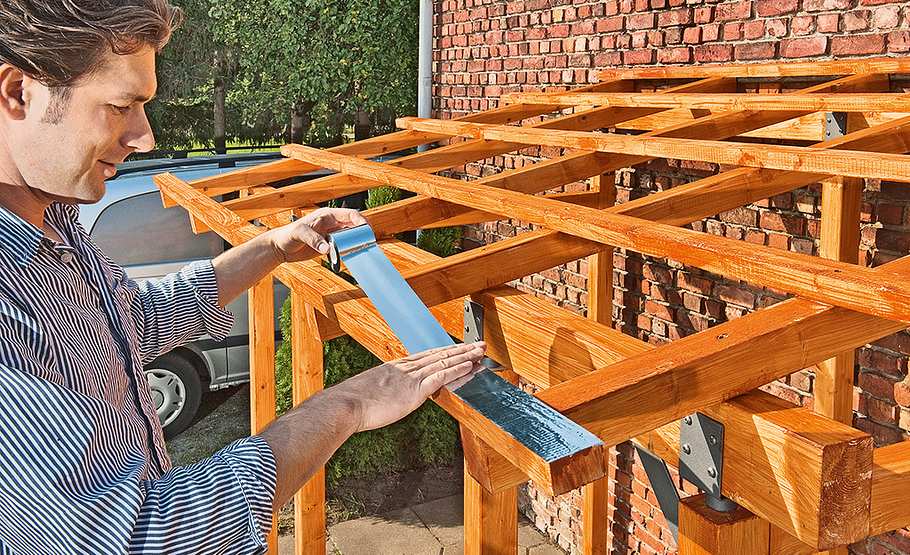

Als Hitzeschutz bekommen die obersten Querriegel eine Schicht aus silberfarbenem Abklebeband.

Holz-Fahrradschuppen

Bikeport bauen

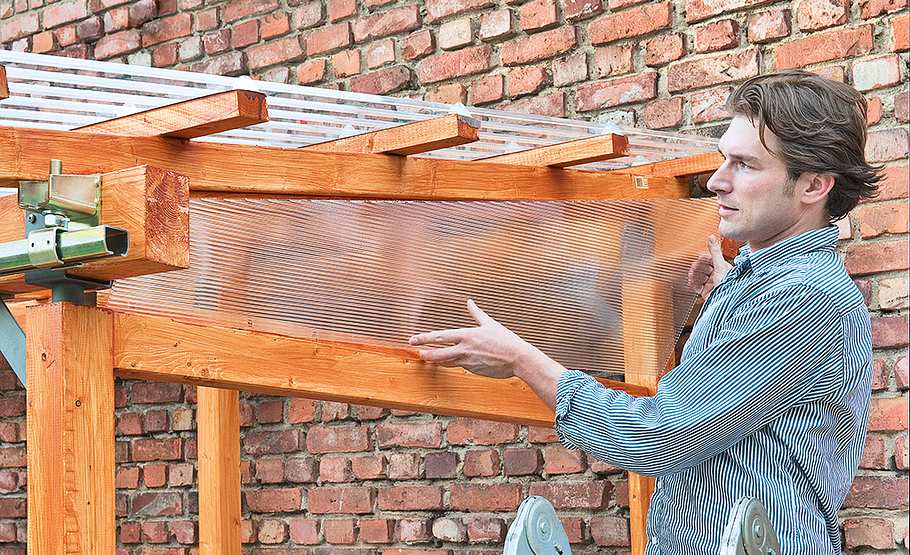

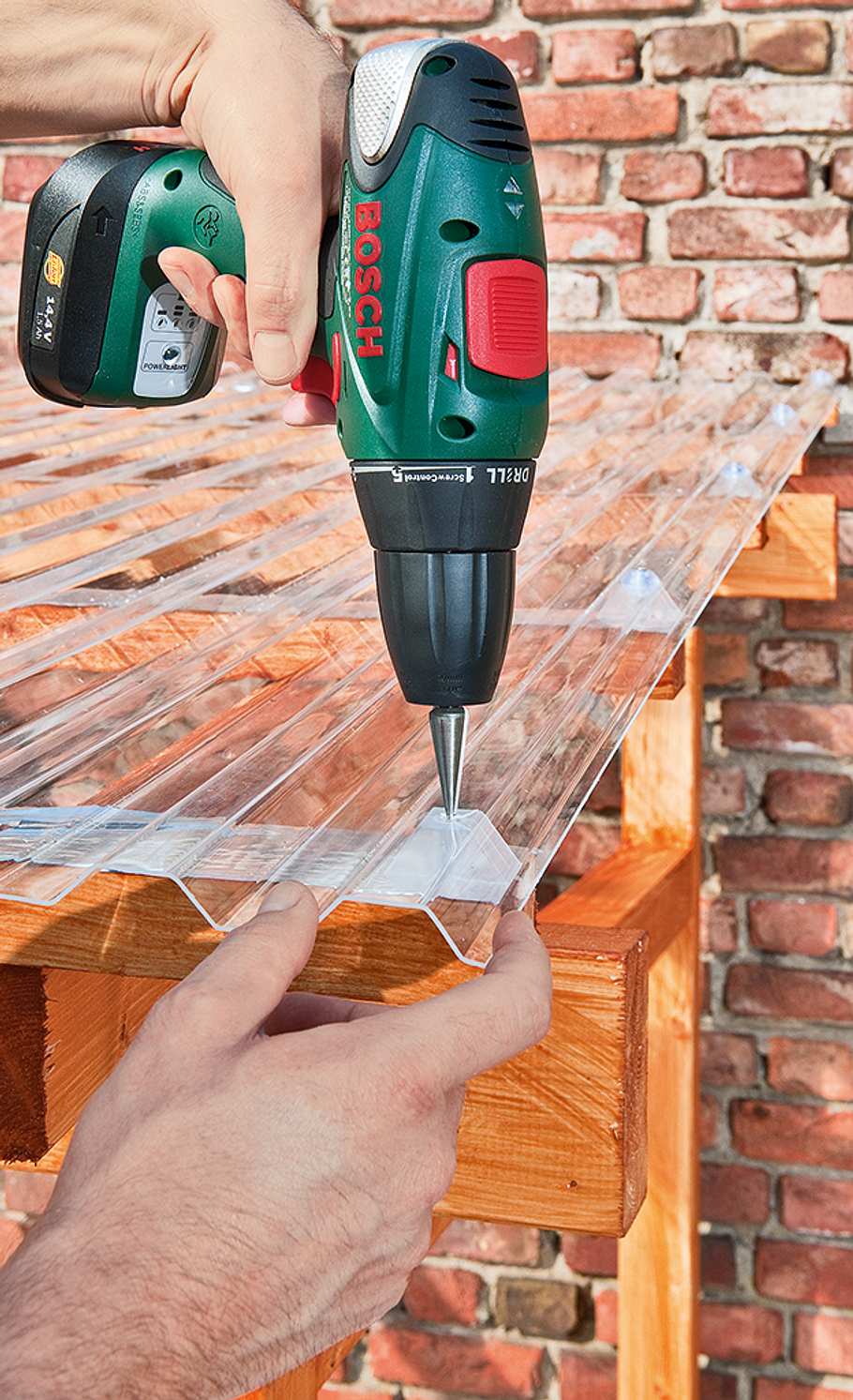

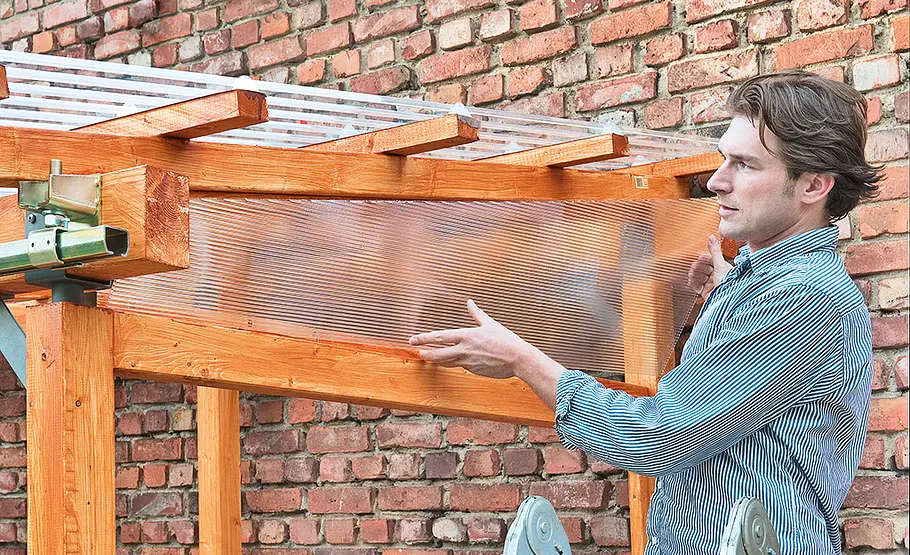

Setzen Sie die Abstandshalter ein (laut Hersteller 10 bis 15 Stück pro m2 Fläche) und schrauben Sie die Acrylplatte an.

Holz-Fahrradschuppen

Bikeport bauen

Dann längen Sie die Quadrat- und Rechteckleisten für die Acryl-Füllungen ab und schrauben Sie an die Rahmen.

Holz-Fahrradschuppen

Bikeport bauen

Hohlkammerplatten für die oberen Füllungen zuschneiden, Schutzfolie abziehen und mit kleinen Nägeln fixieren.

Holz-Fahrradschuppen

Bikeport bauen

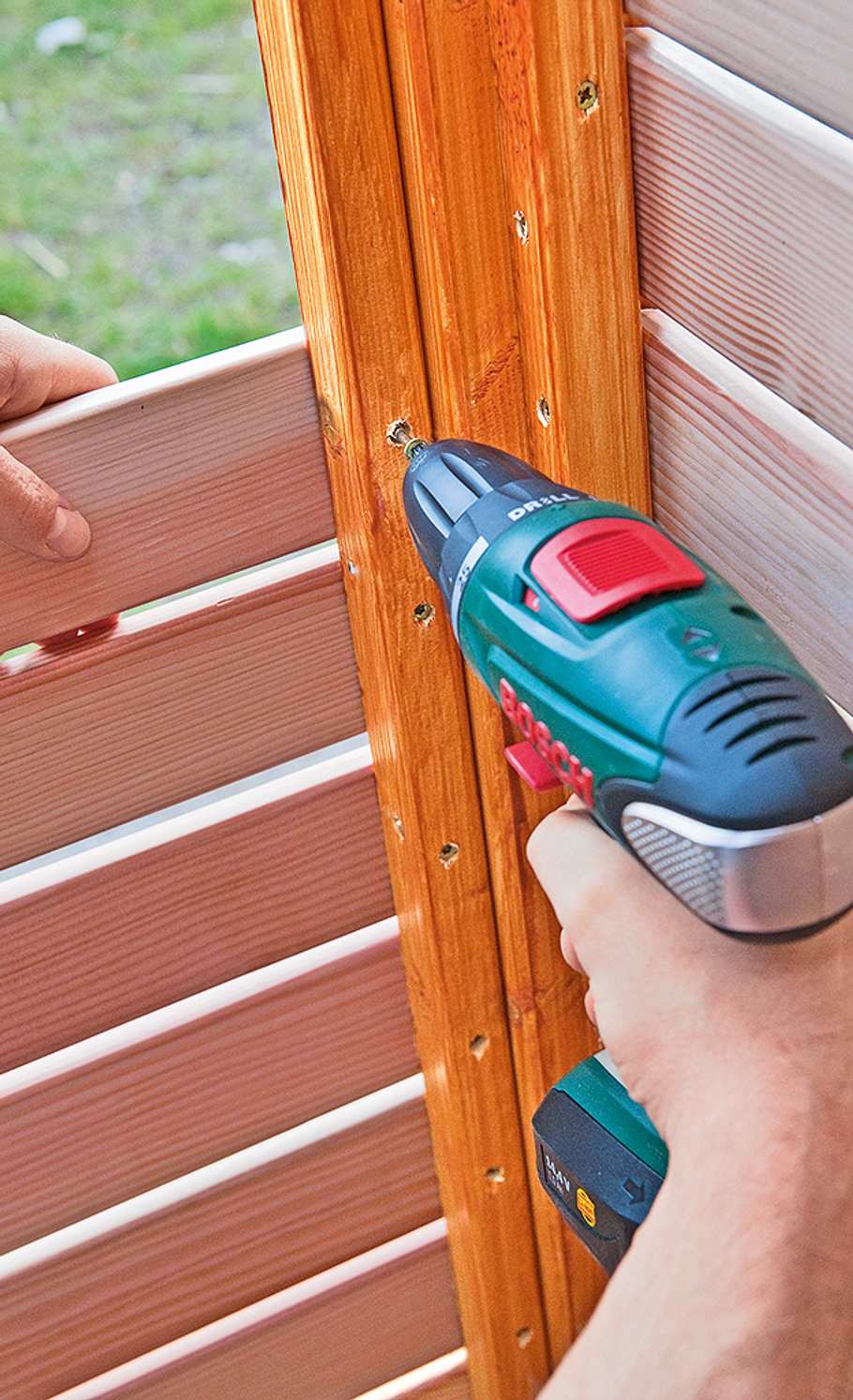

Rhombusleisten für die Füllungen zuschneiden. Außen gegen die Auflagerleisten drücken, von innen verschrauben.

Holz-Fahrradschuppen

Bikeport bauen

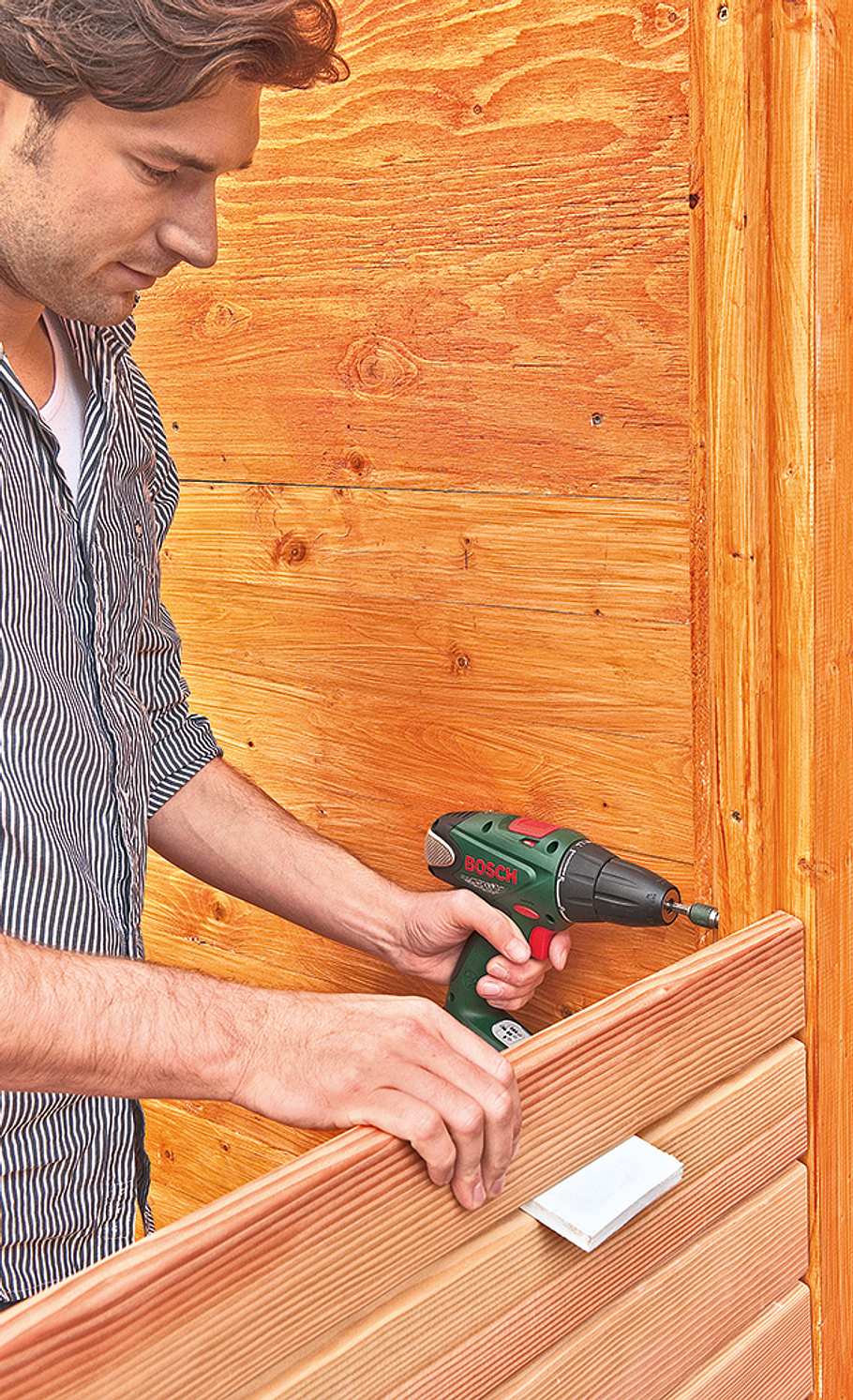

Für den unteren Teil der Rückwand stecken Sie Profilhölzer aufeinander und nageln diese fest.

Holz-Fahrradschuppen

Bikeport bauen

Der obere Teil besteht aus Bausperrholzplatten. Die notwendigen Größen ausmessen und zuschneiden.

Holz-Fahrradschuppen

Bikeport bauen

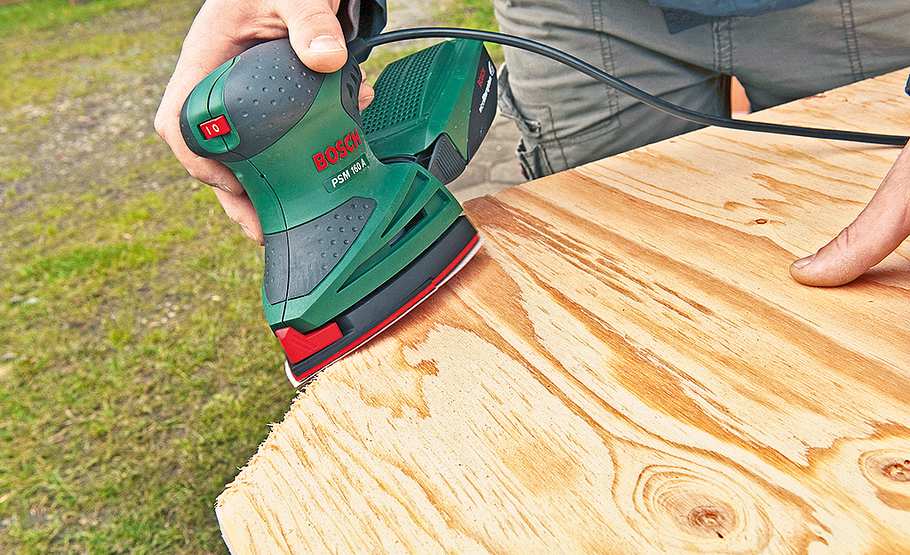

Mit einem Schleifgerät oder Schleifklotz Kanten brechen und die Fläche schleifen. Dann können Sie auch diese lasieren.

Holz-Fahrradschuppen

Bikeport bauen

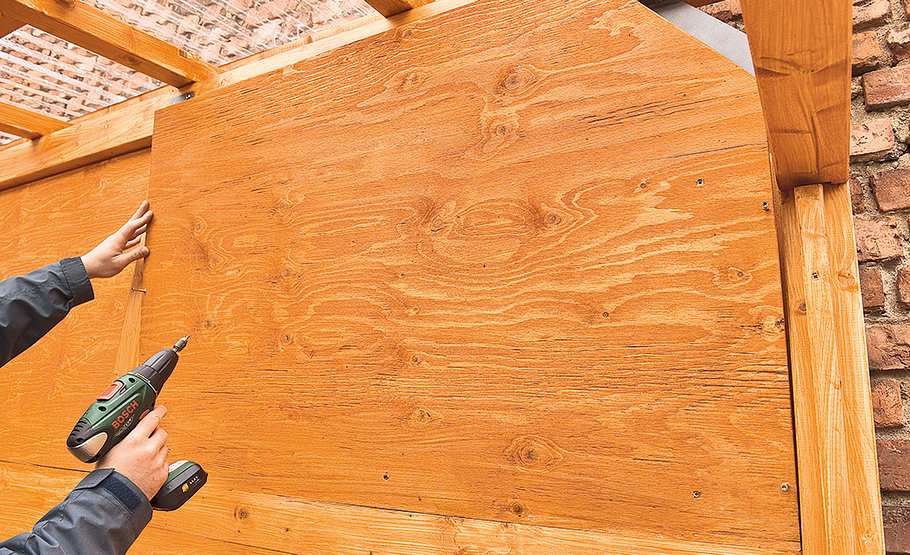

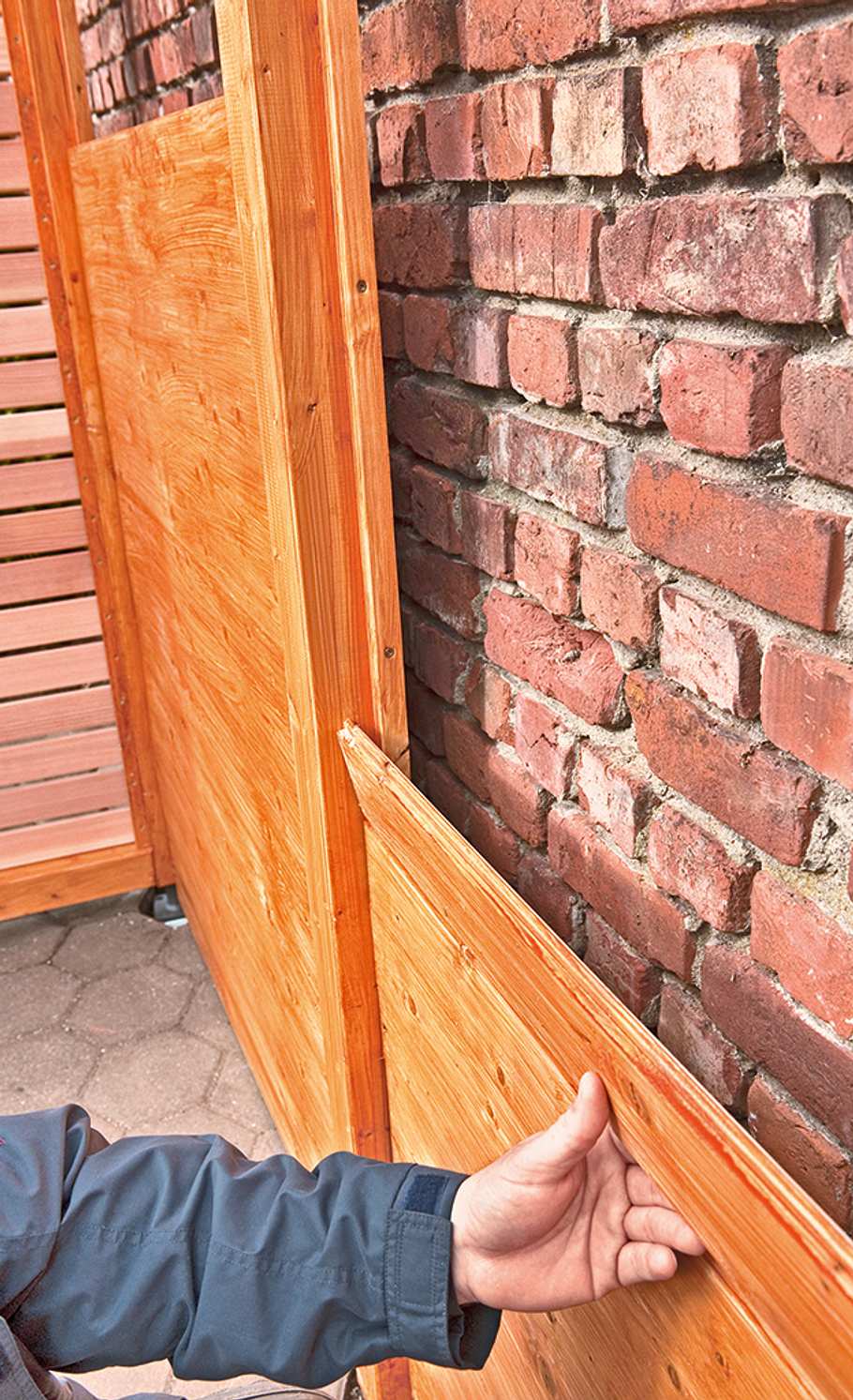

Die Sperrholz-Füllungsplatten in den Rahmen setzen und an den Auflagerleisten befestigen.

Holz-Fahrradschuppen

Bikeport bauen

Schließen Sie dann die zweite Seite mit Rhombusleisten.

Holz-Fahrradschuppen

Bikeport bauen

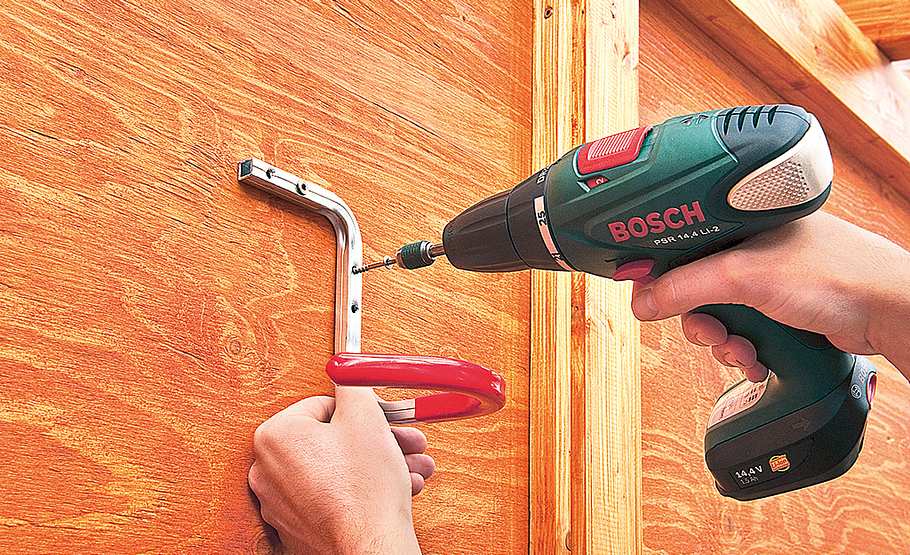

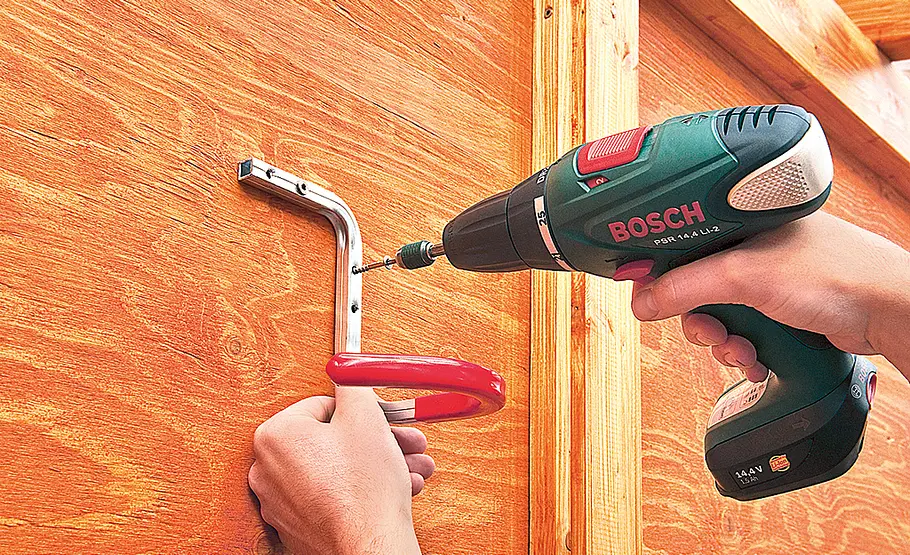

Zum Schluss schrauben Sie die Wandhaken für die Fahrräder an.

Holz-Fahrradschuppen

Bikeport bauen

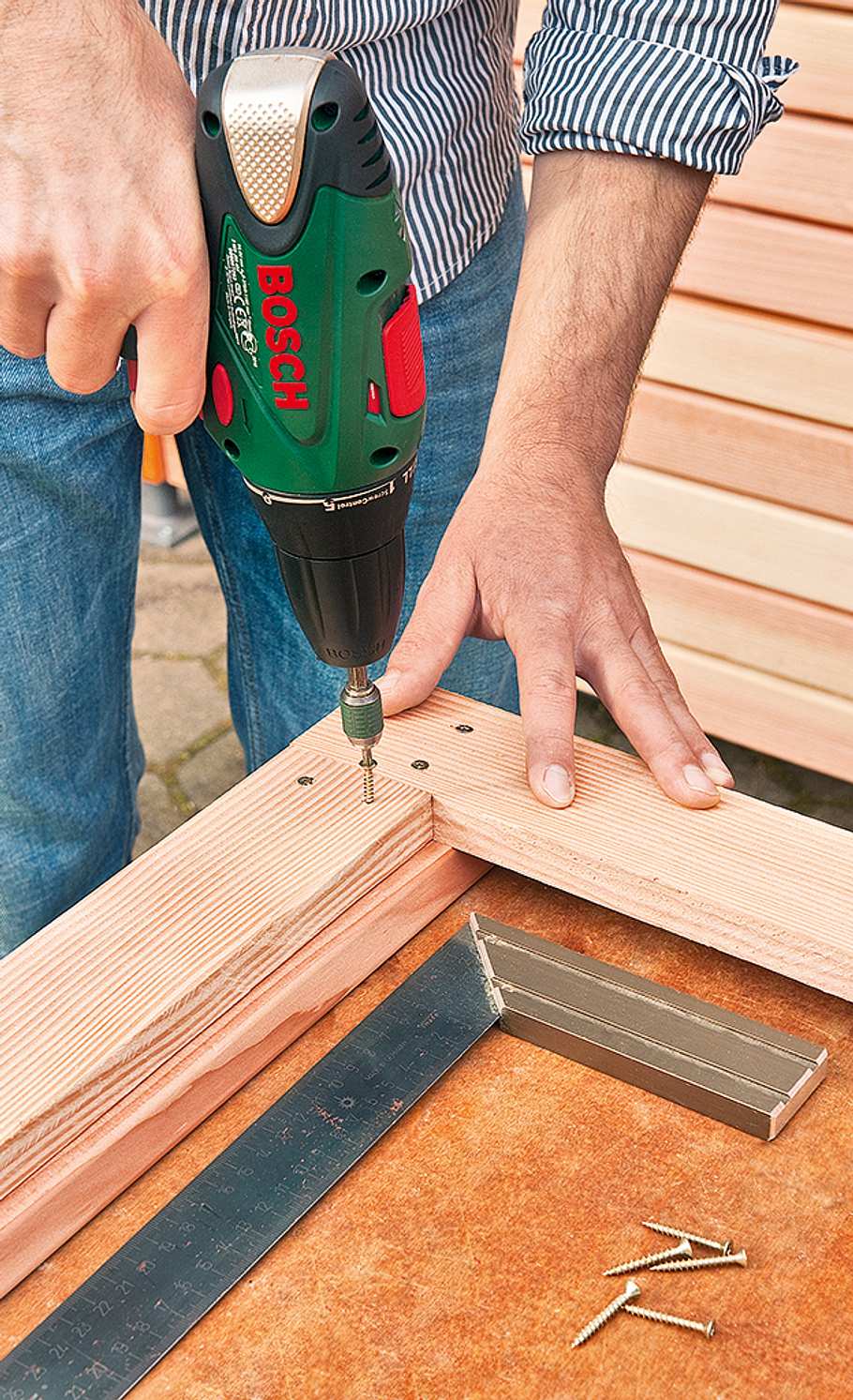

Für die Türrahmen oberste und unterste Rhombusleiste auslegen, im 90˚-Winkel Unterkonstruktionsleisten anschrauben.

Holz-Fahrradschuppen

Bikeport bauen

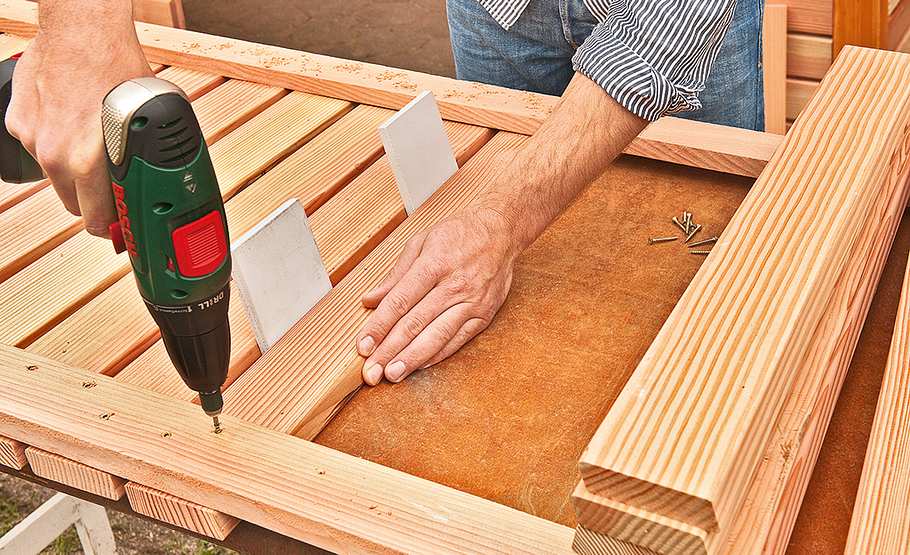

Mit Distanzstücken bekommen Sie einen gleichmäßigen Abstand zwischen den Rhombusleisten für das Türblatt.

Holz-Fahrradschuppen

Bikeport bauen

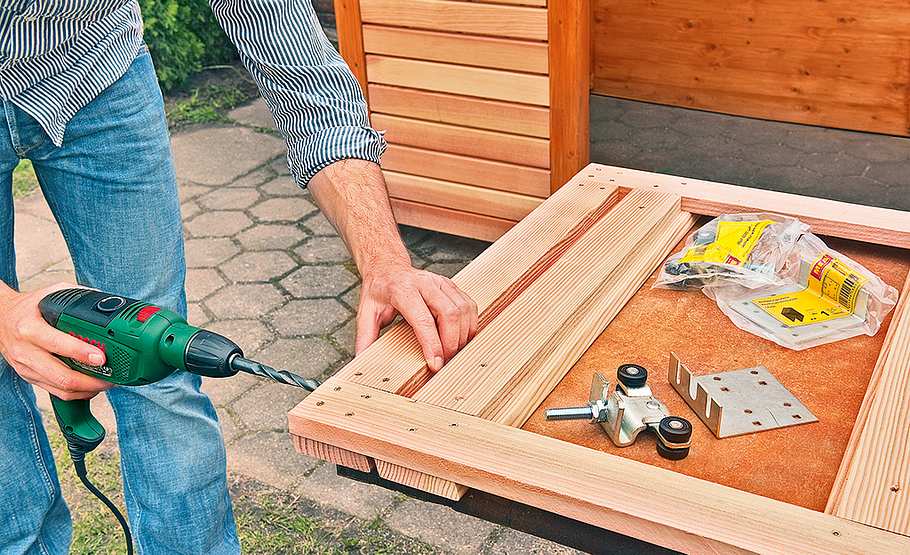

Lücke für die Fenster aussparen. Für den Gewindebolzen der Doppelrollen sollten Sie am oberen Rahmen vorbohren.

Holz-Fahrradschuppen

Bikeport bauen

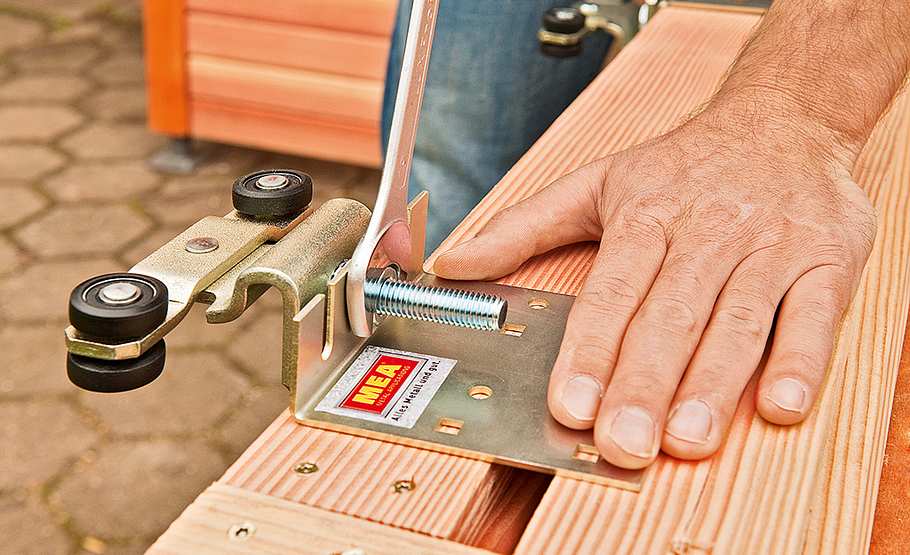

Jetzt können Sie die Doppelrollen befestigen. Mit dem Schraubschlüssel anziehen, dann Trägerplatte verschrauben.

Holz-Fahrradschuppen

Bikeport bauen

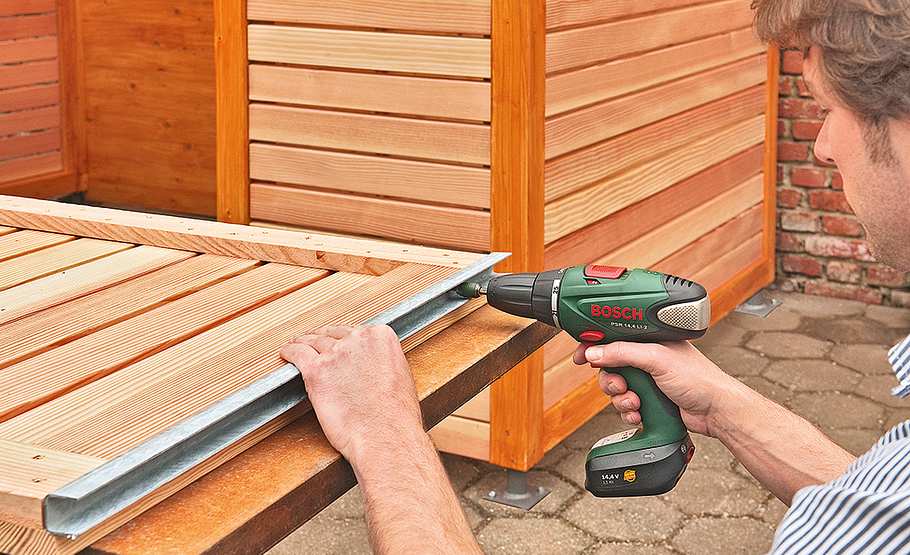

Sägen Sie die Bodenführungsschienen auf Türblattbreite zu und schrauben Sie diese am unteren Rand der Türen fest.

Holz-Fahrradschuppen

Bikeport bauen

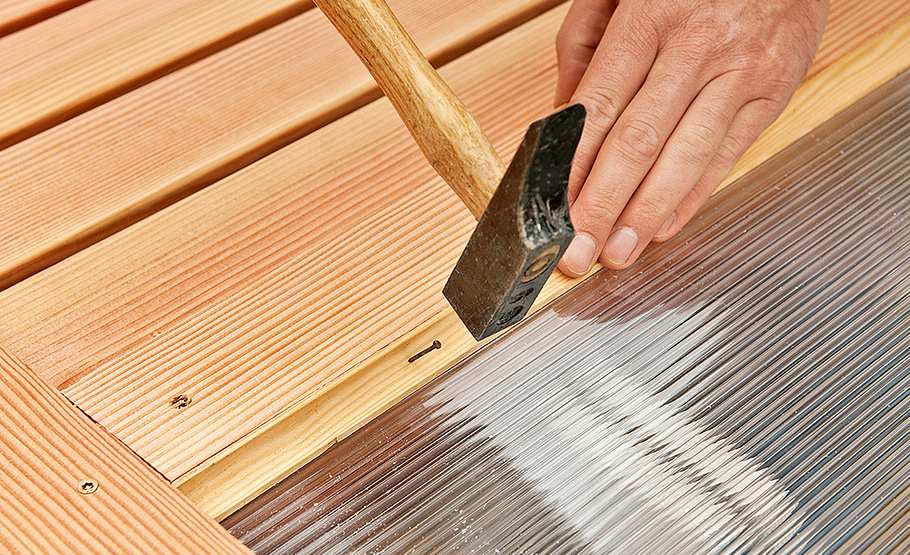

Die Hohlkammerplatten für die Fenster zuschneiden und mit kleinen Nägeln oder Drahtstiften fixieren.

Holz-Fahrradschuppen

Bikeport bauen

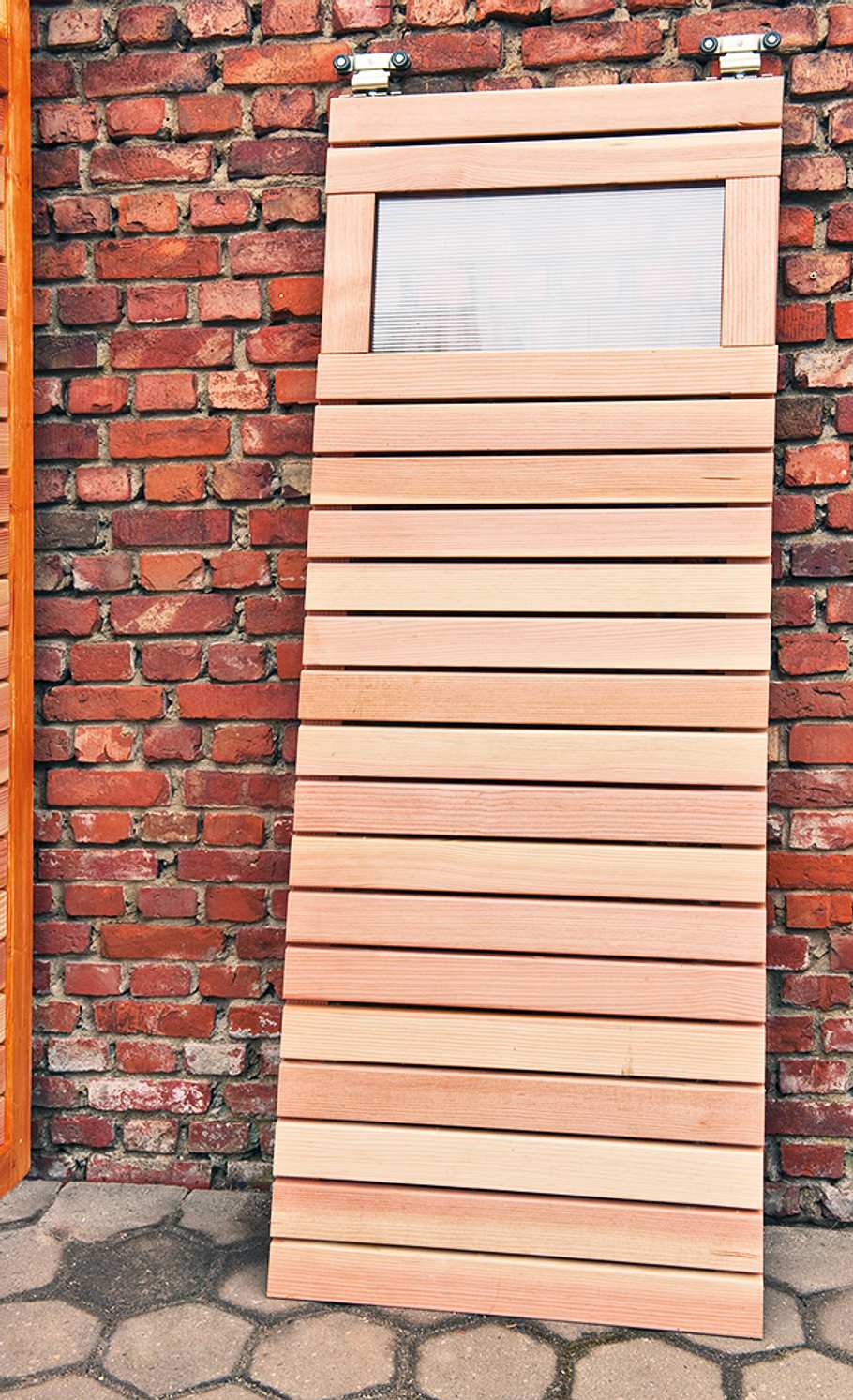

So sieht die fertige Tür aus. Für die "Fensterrahmen" zwei Leisten senkrecht einbauen.

Holz-Fahrradschuppen

Bikeport bauen

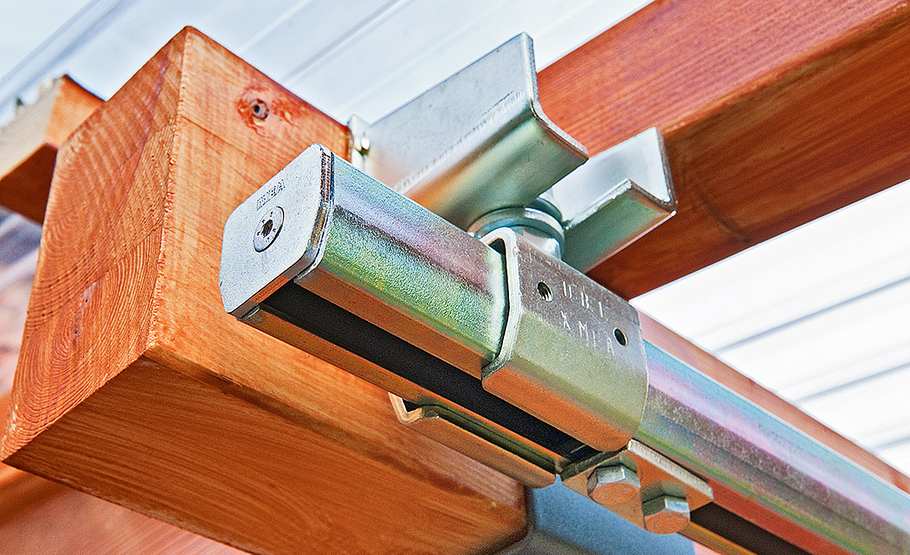

An den äußeren Enden und rechts und links der mittleren Pfosten Einfachkonsolen anschrauben. Muffen einschieben ...

Holz-Fahrradschuppen

Bikeport bauen

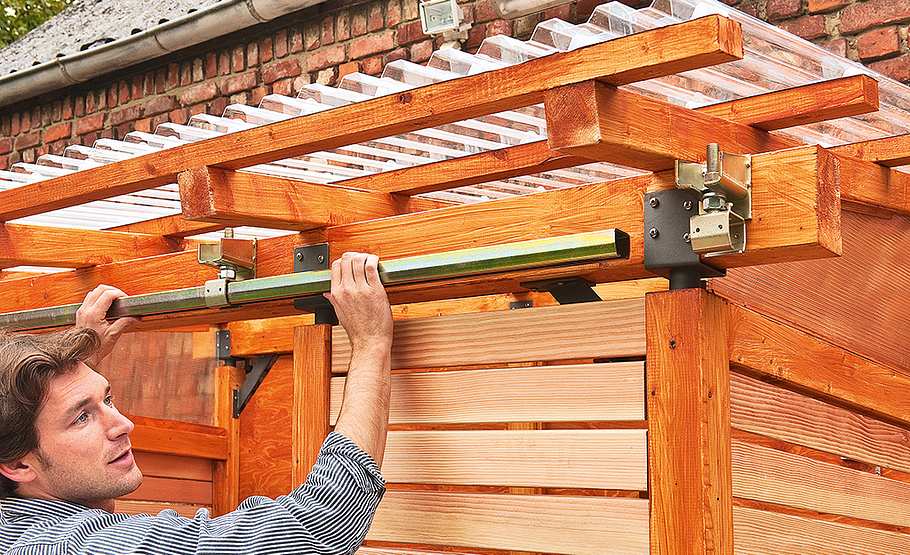

... und befestigen. Dann können Sie das Laufrohr durch alle Elemente führen.

Holz-Fahrradschuppen

Bikeport bauen

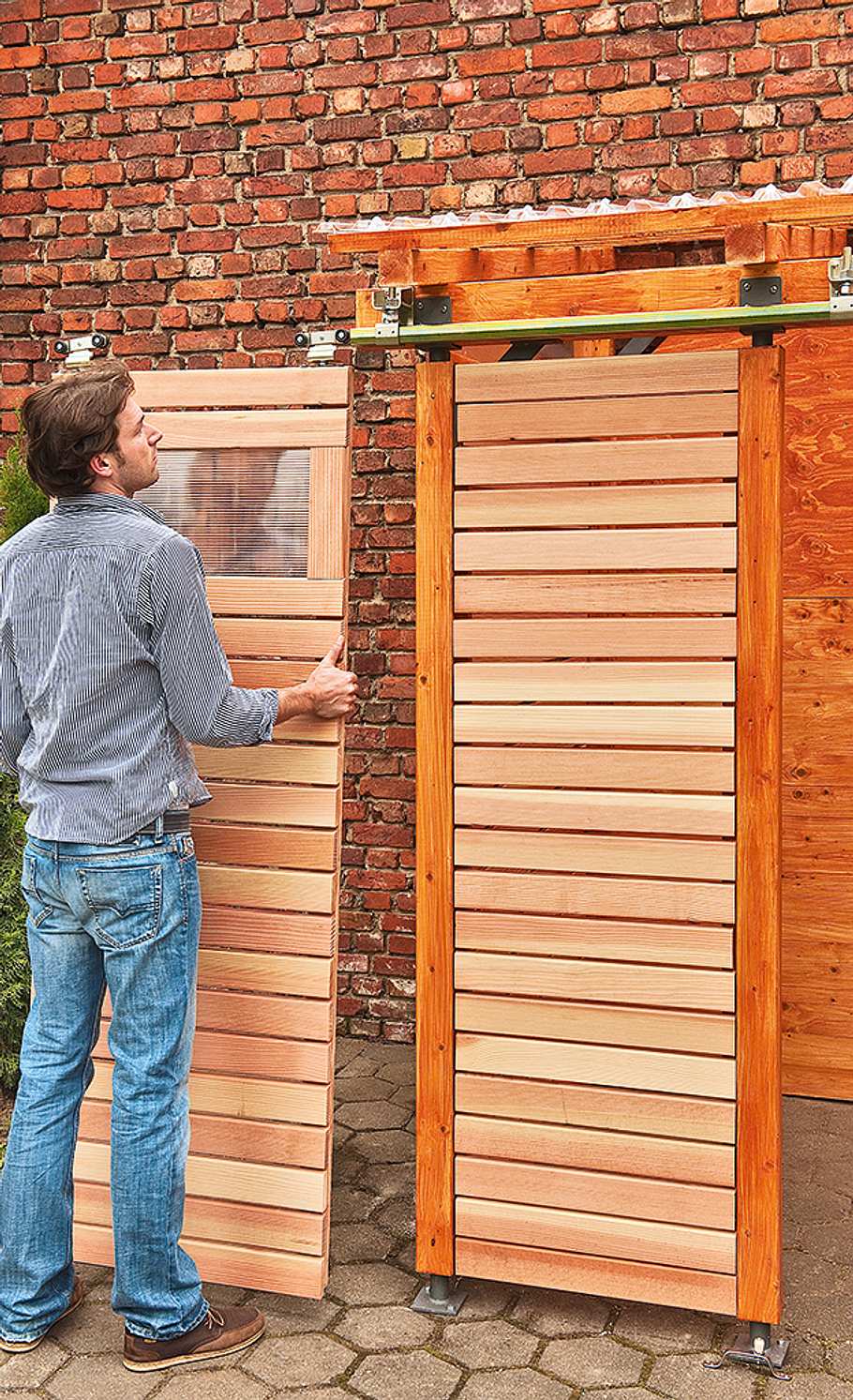

Hängen Sie jetzt die beiden Türblätter ein.

Holz-Fahrradschuppen

Bikeport bauen

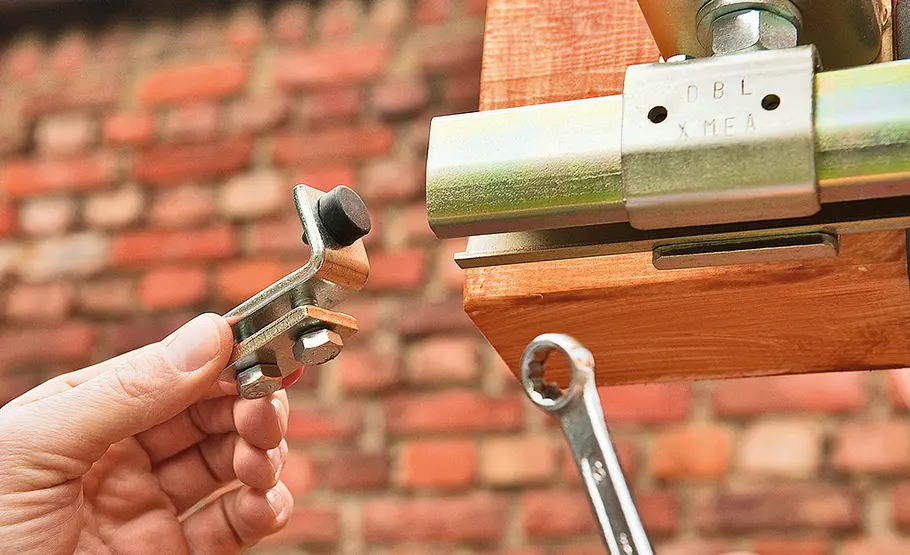

Setzen Sie die Rohrpuffer an den jeweiligen Enden des Laufrohrs ein, ...

Holz-Fahrradschuppen

Bikeport bauen

... schieben Sie sie bis über die Außenmuffen durch und ziehen Sie die Fixierschrauben fest.

Holz-Fahrradschuppen

Bikeport bauen

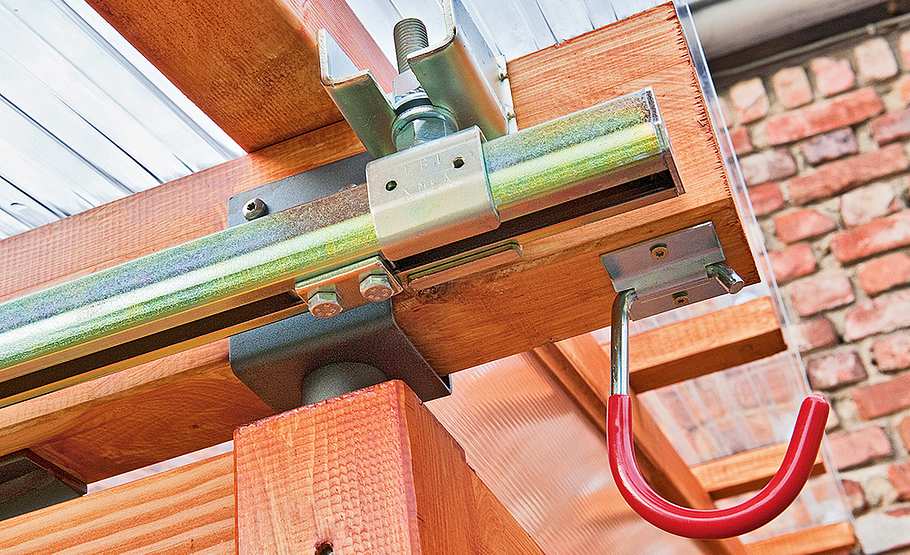

Praktisches Detail: Der Wandhaken außen an der Pfette. Schrauben Sie nun auch die Handgriffe und das Schloss an.

Holz-Fahrradschuppen

Bikeport bauen

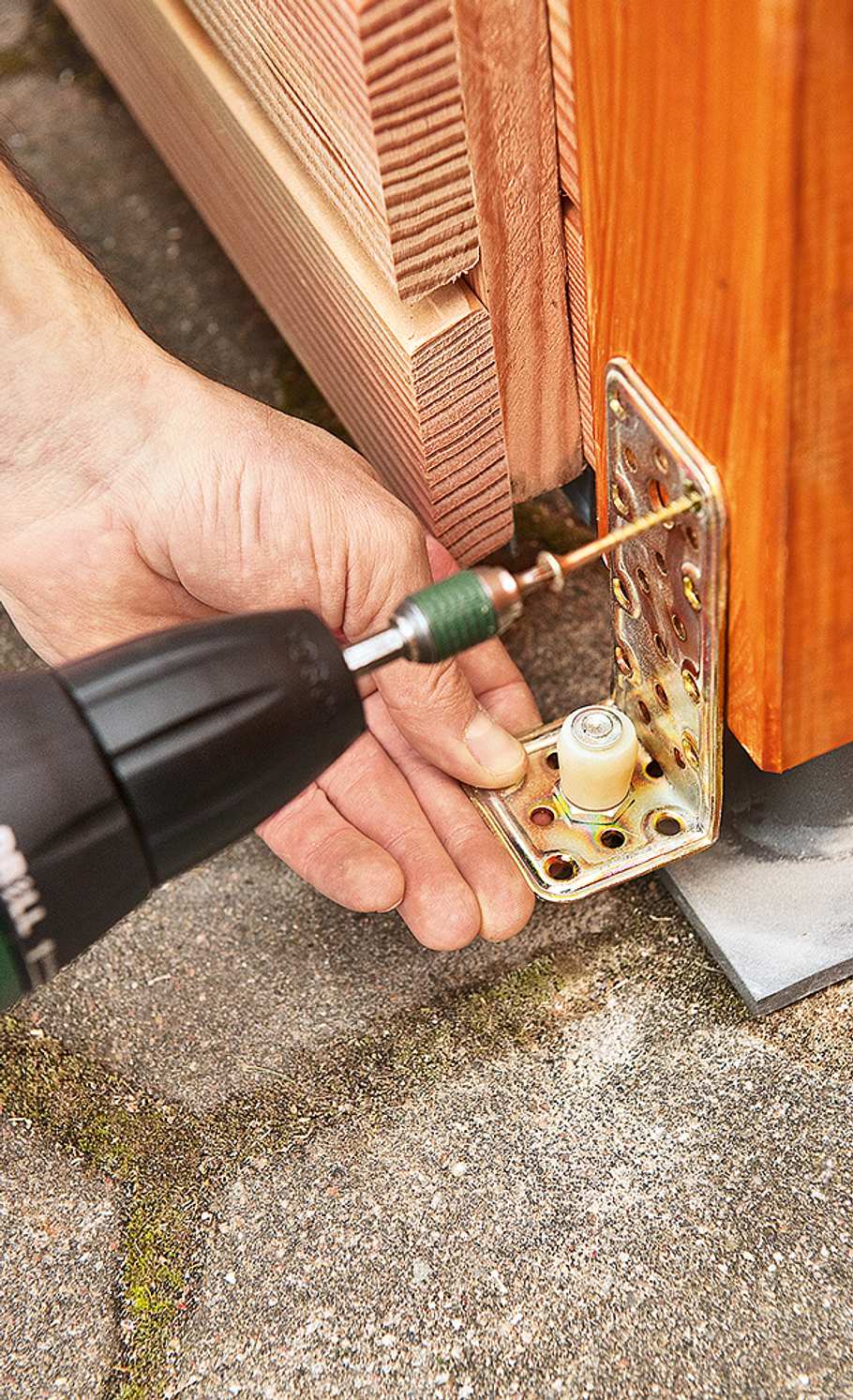

Die Bodenführungsrollen für die Schienen auf Winkel schrauben. Befestigen Sie diese unten an den äußeren Pfosten.

Holz-Fahrradschuppen

Bikeport bauen

Regenrinne: Ermitteln Sie das nötige Gefälle – nur so fließt das Regenwasser auch zügig ab.

Holz-Fahrradschuppen

Bikeport bauen

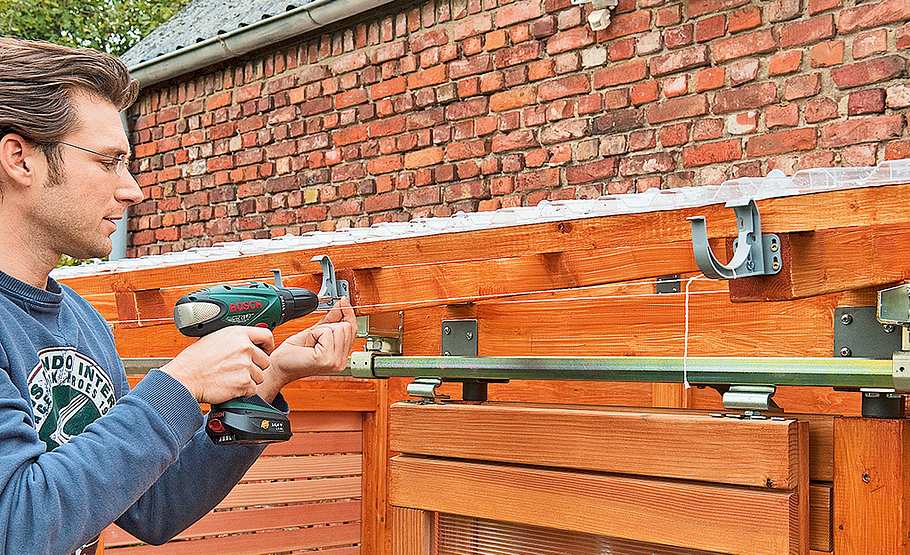

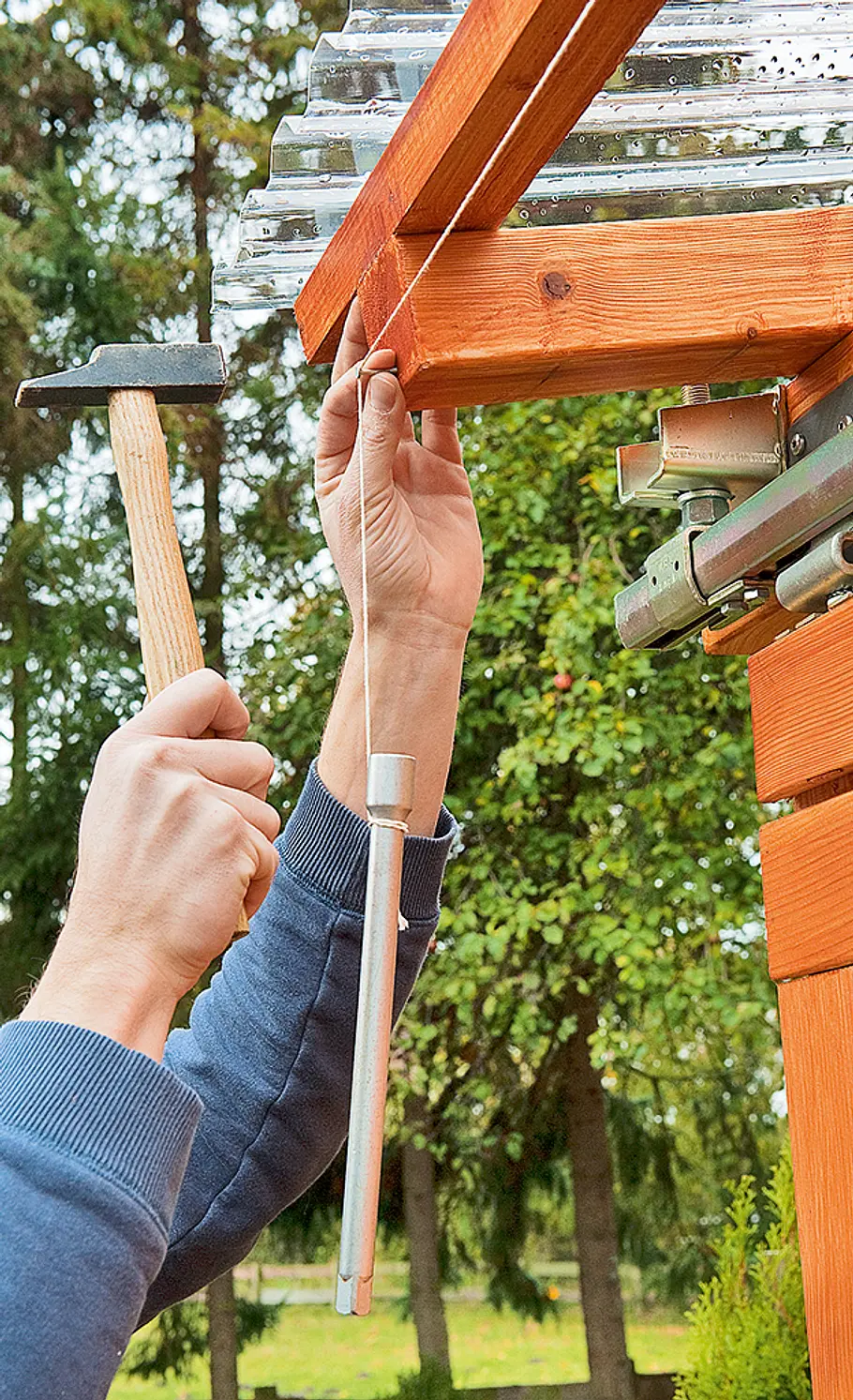

Die erste Halterung anbringen. Richtschnur und Lot mit leichtem Gefälle zu einem Nagel am anderen Ende führen.

Holz-Fahrradschuppen

Bikeport bauen

Befestigen Sie dann die weiteren Rinnenhalter entlang der Richtschnur.

Holz-Fahrradschuppen

Bikeport bauen

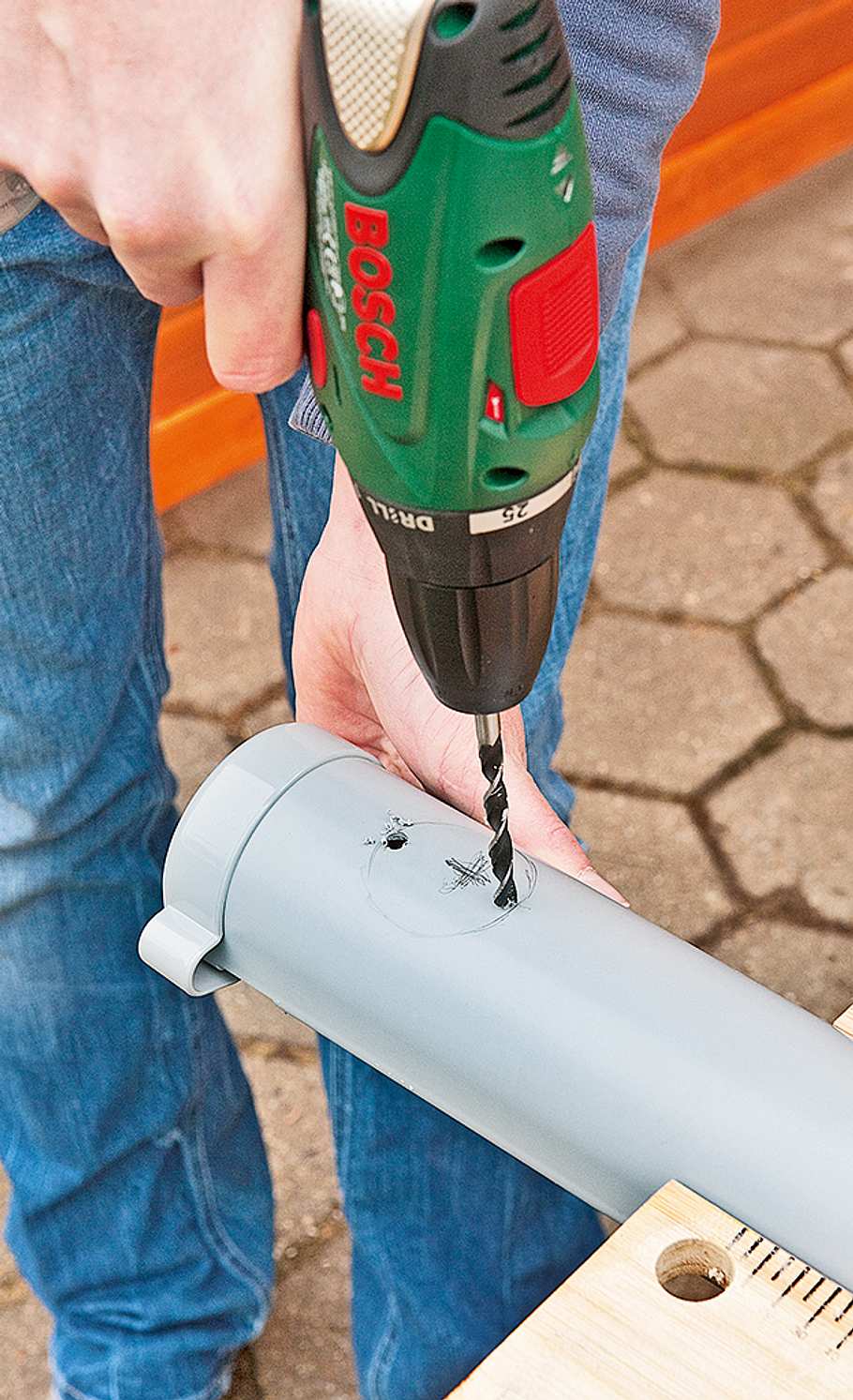

Markieren Sie das Maß für das Fallrohr. Für den Ansatz der Stichsäge an einem Punkt das Rohr anbohren.

Holz-Fahrradschuppen

Bikeport bauen

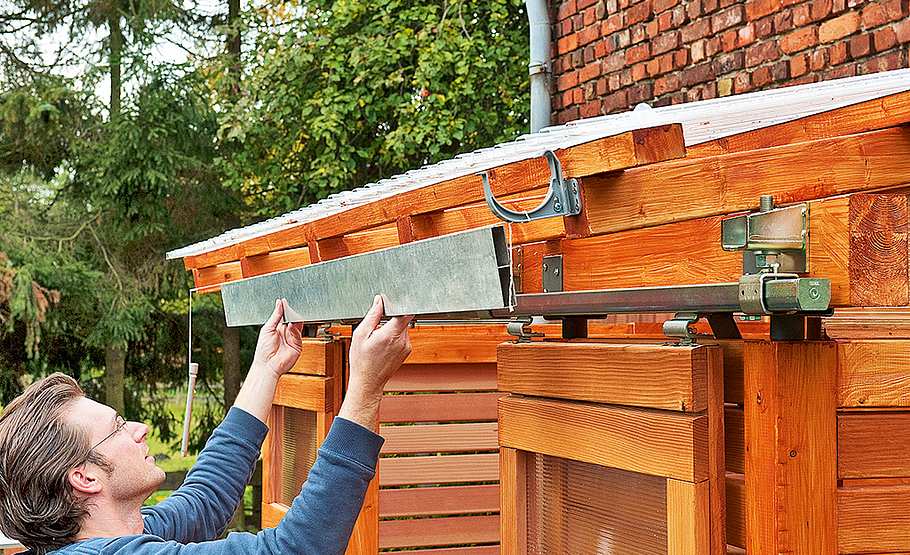

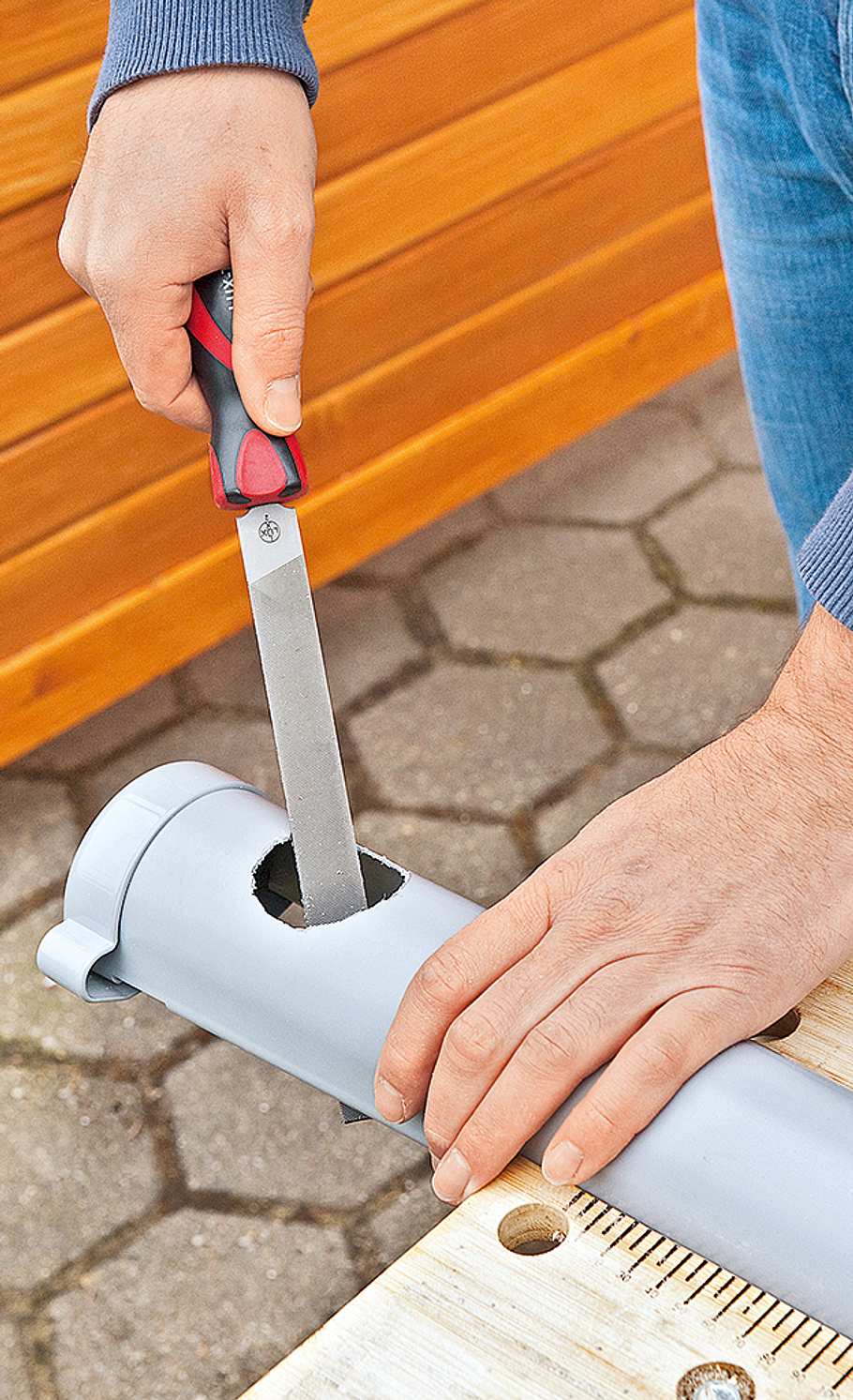

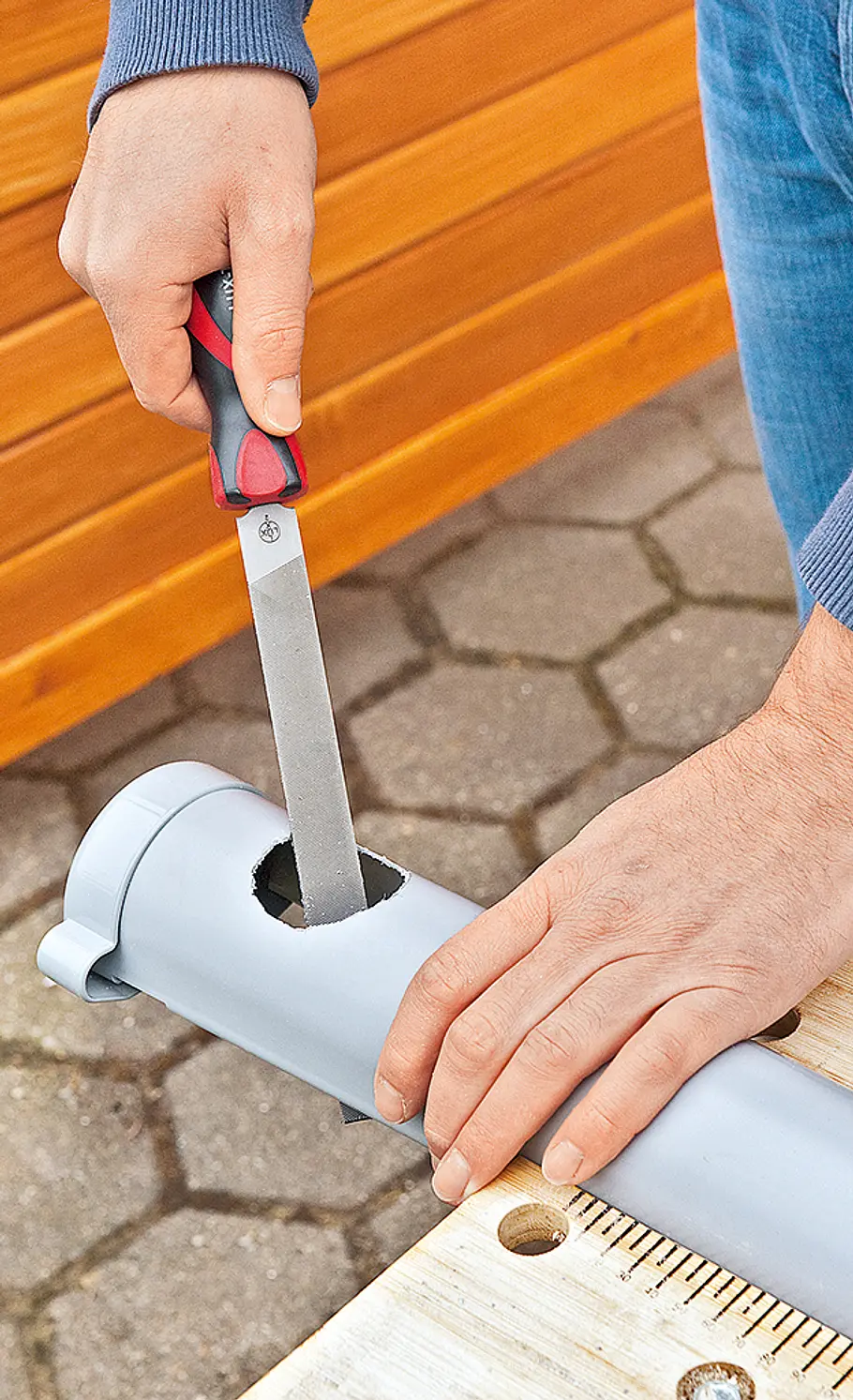

Anschließend den Kreis ausschneiden. Mit einer Feile entgraten. Endkappen auf die Rinne setzen, Rinne in die ...

Holz-Fahrradschuppen

Bikeport bauen

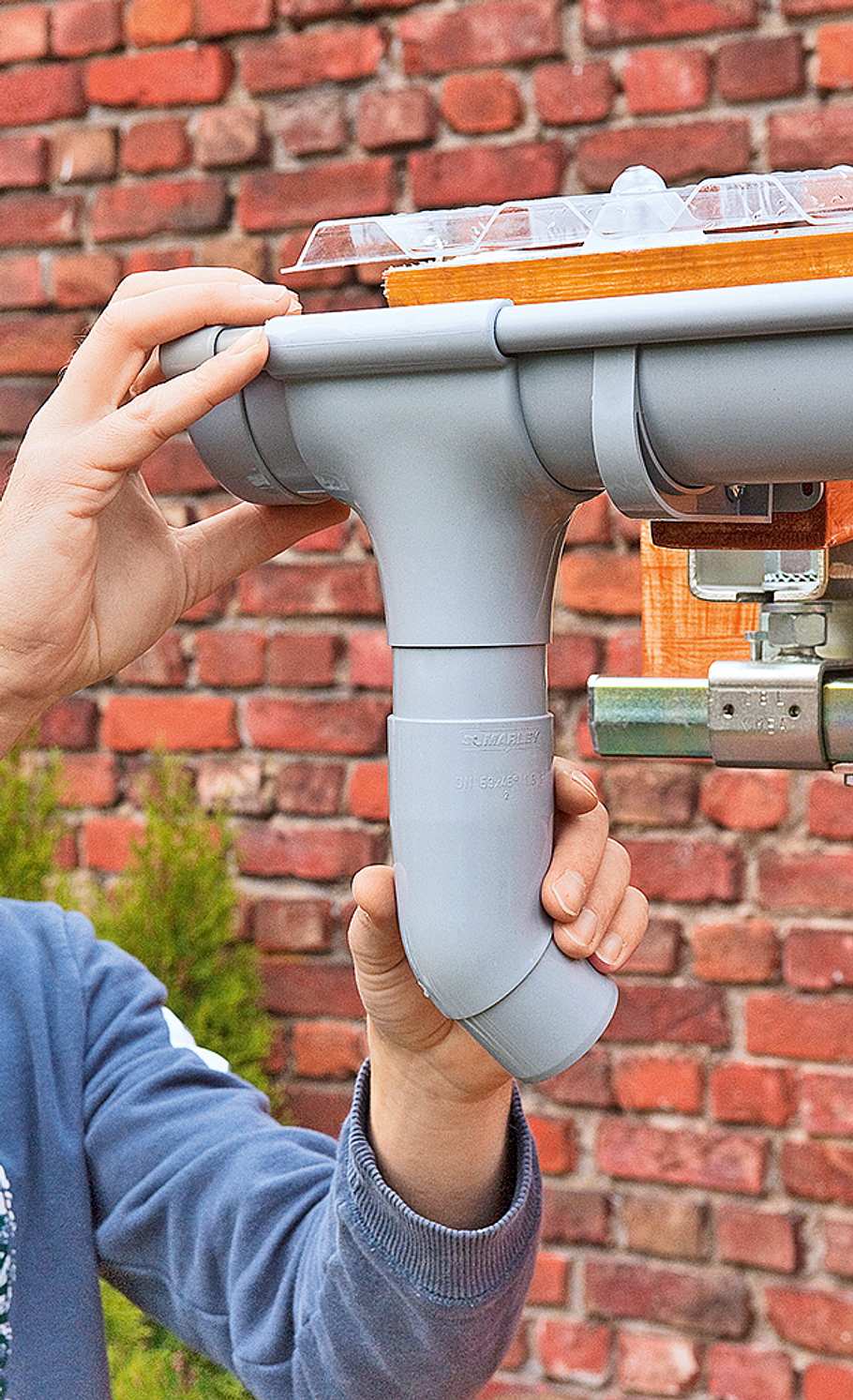

... Halterungen einsetzen und diese anziehen. Das Abgangsstück für das Fallrohr einhängen und ein 45°-Stück einfügen.

Holz-Fahrradschuppen

Bikeport bauen

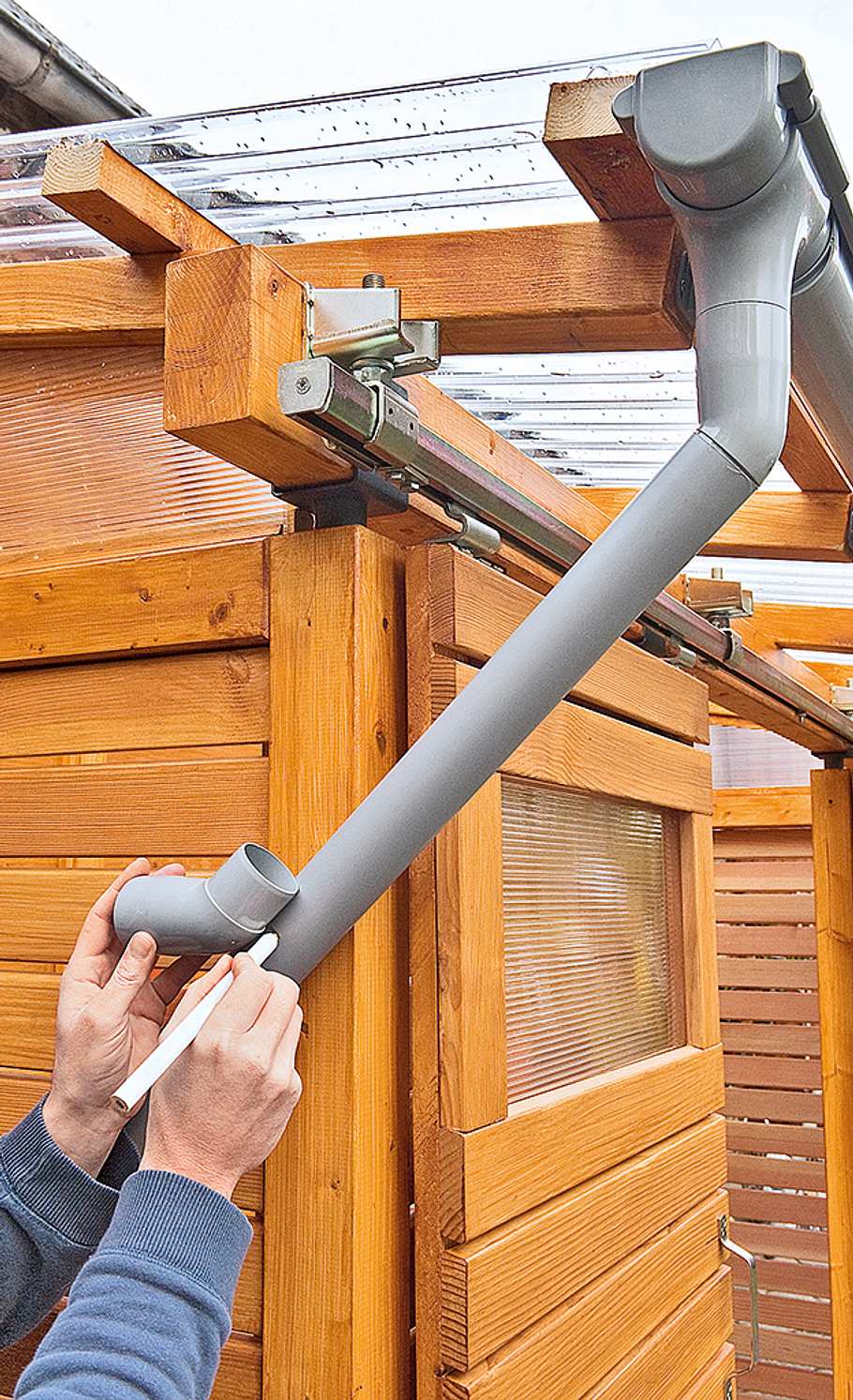

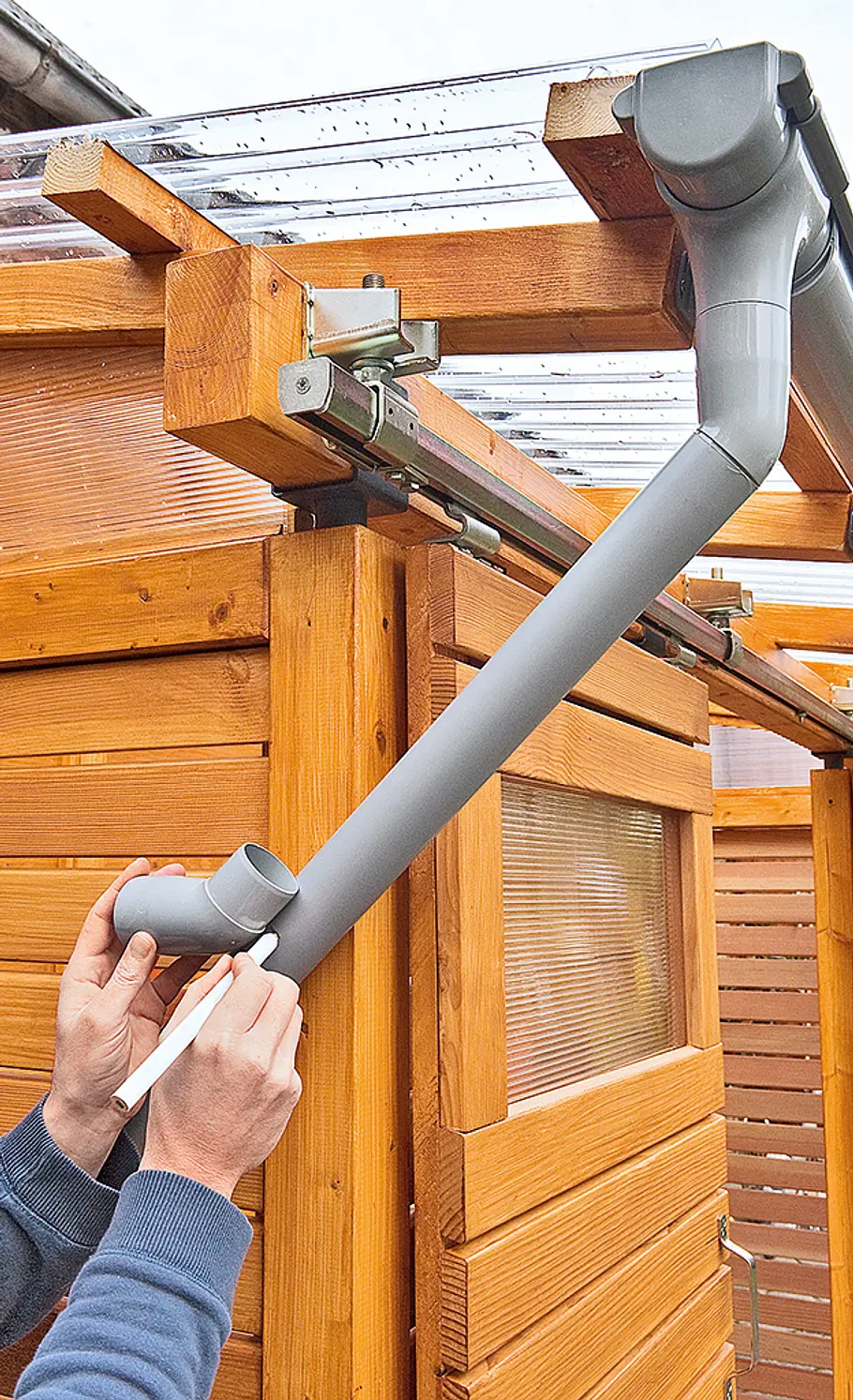

Das Fallrohr ablängen, entgraten und aufstecken. Ein weiteres 45°-Stück zuschneiden und einfügen.

Holz-Fahrradschuppen

Bikeport bauen

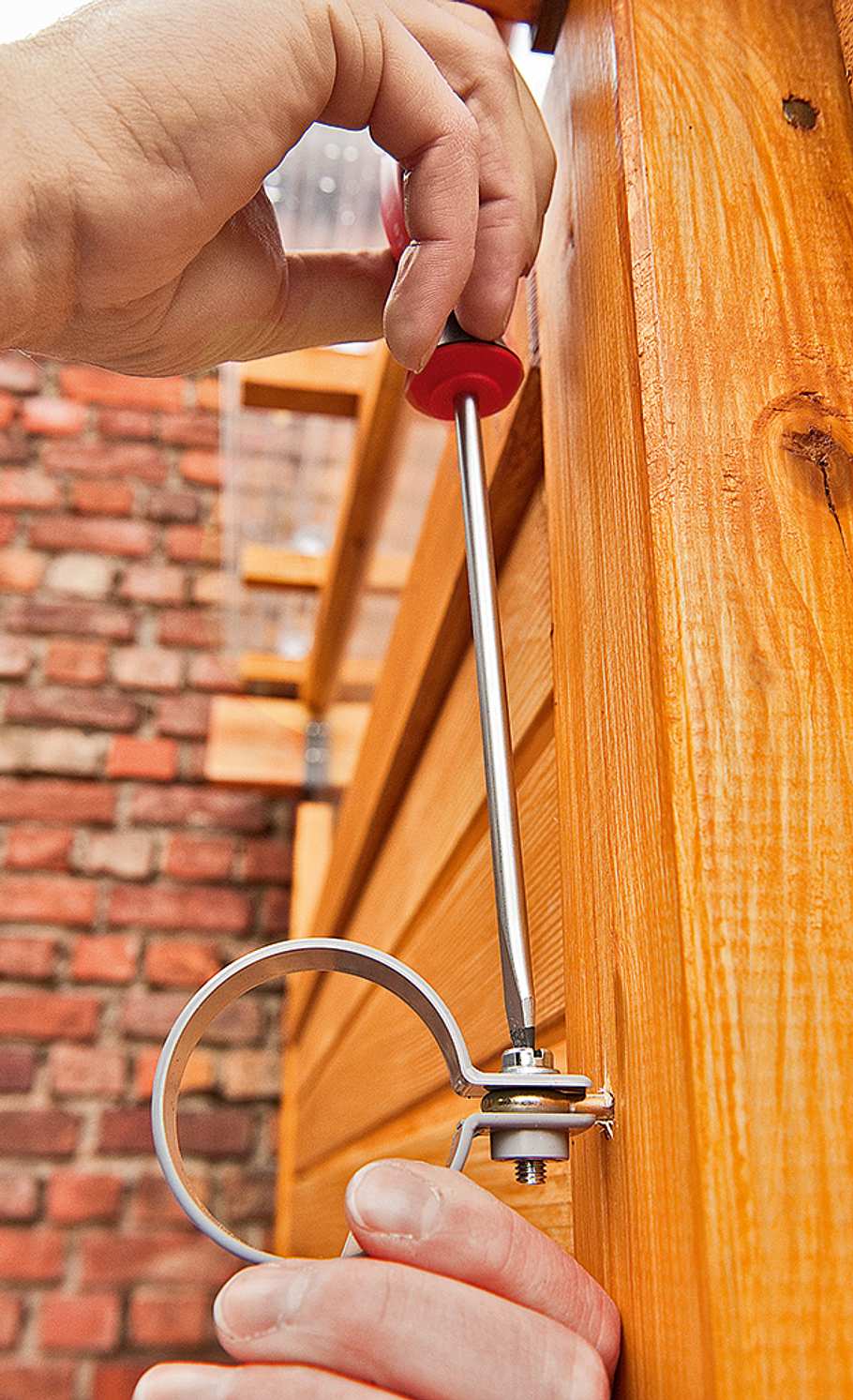

An den Eckverbindungen zum horizontalen Verlauf Rohrschellen anschrauben und das Fallrohr verlängern.

Holz-Fahrradschuppen

Bikeport bauen

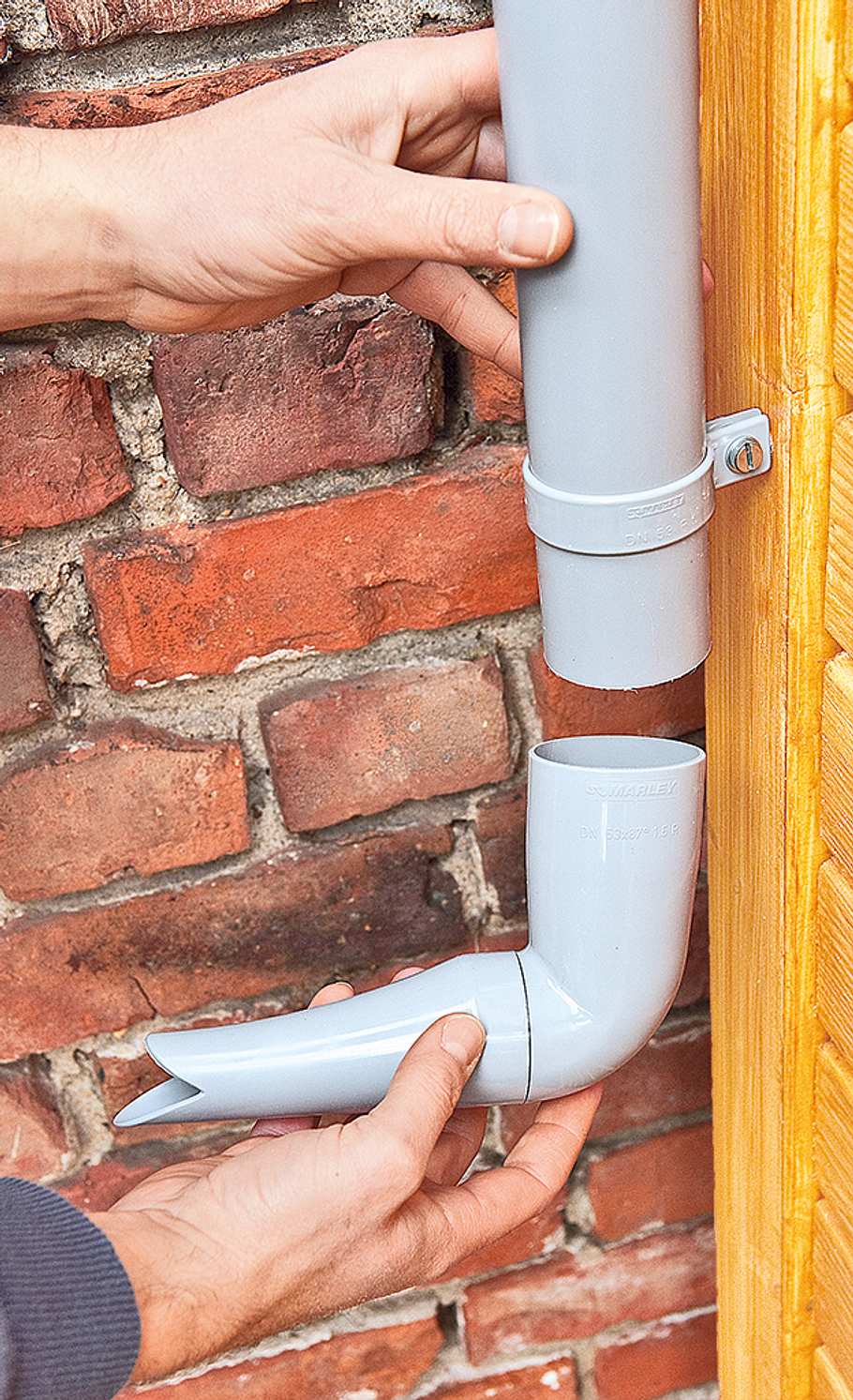

Am Ende steht hier eine Regentonne. Dafür gibt es ein spezielles, schnabelförmiges Endstück.

Holz-Fahrradschuppen

Bikeport bauen

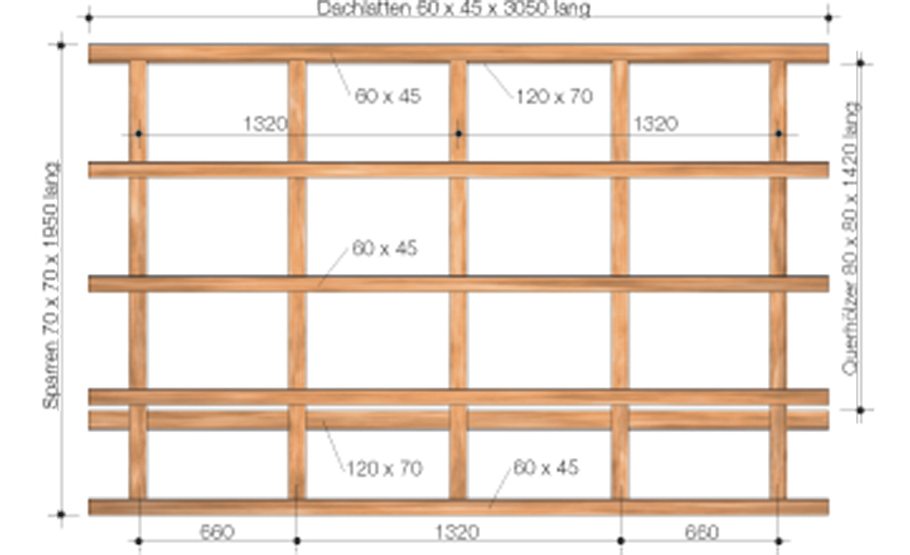

Die Maße der Dachkonstruktion.

Holz-Fahrradschuppen

Bikeport bauen

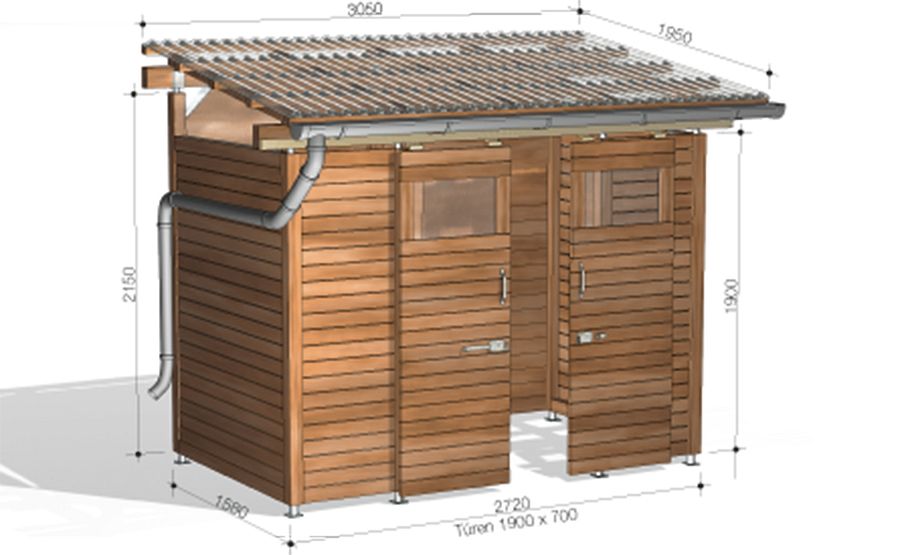

Die Maße des Bikeports.

Holz-Fahrradschuppen

Bikeport bauen

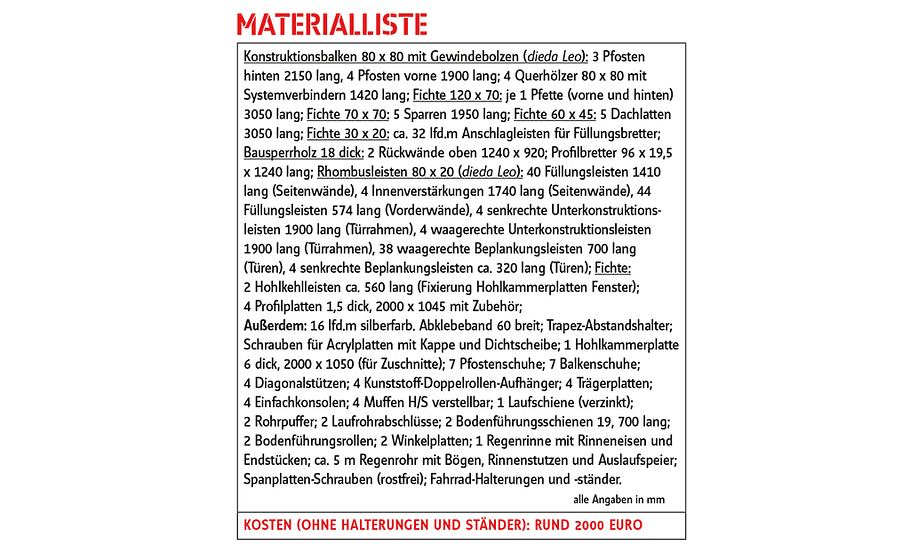

Die Materialkosten liegen bei rund 2000 Euro.

Ob nun eine moderne Gartenanlage oder bunte Familienwiese – unordentlich mag es kaum jemand hinterm Haus. Zudem ist es für Ihre Gartenwerkzeuge wie Rasenmäher, aber auch für Ihre Liegestühle, den Sonnenschirm und den Grill besser, bei Wind und Wetter geschützt zu lagern. Sogar die Fahrräder der ganzen Familie können Sie in so einem Fahrradschuppen aus Holz locker unterbringen und außerdem noch vor Diebstahl sichern.

Fahrradschuppen kann auch als Werkstatt genutzt werden

Checkliste Werkzeug

  • Akku-Schrauber

  • Bohrmaschine

  • Feile

  • Handkreissäge

  • Schleifgerät

  • Schraubenschlüssel

  • Stichsäge

Der Holz-Fahrradschuppen ist groß genug, um gleichzeitig als Werkstatt genutzt zu werden. Natürlich können Sie das Modell auch für Ihre Sitzmöbel nutzen oder als Unterbringung für Pflanztöpfe und kleinere Gartengeräte. Dann können Sie vom Wetter unabhängig etwa Blumen umtopfen. Besonders praktisch an diesem Häuschen sind die beiden Türen, durch die der Stauraum leicht zugänglich ist, aber auch verschlossen werden kann. Bedingung für den Aufbau ist allerdings, dass Ihnen eine Außenwand zum "Anlehnen" zur Verfügung steht.

Holzbausatz für Fahrradschuppe selber aufbauen

Grundlage für unseren Bikeport ist das Leo-Bausystem von dieda (www.dieda.de). Mit vorgefertigten und -montierten Beschlags- und Konstruktionselementen können Sie unterschiedliche Ideen verwirklichen. Die 2 m langen Balken sind auf Wunsch auch in Sondergrößen lieferbar. Ein Tipp für die Balken an der Wand: einen Balken mehr kaufen und mit Abschnitten die Standardmaße verlängern. Damit alles, was Sie in Ihrem neuen Schuppen unterstellen wollen, auch gut geschützt ist, sollten Sie ein Dach aus Acrylplatten bauen. Die transparenten Platten haben den Vorteil, dass sie leicht sind, gut zu verarbeiten und zuzuschneiden und zudem Licht von oben durchlassen.

Der Clou an diesem Unterstand sind die beiden Schiebetüren mit Fenstern aus Hohlkammerplatten. Ob Fahrräder, Terrassenmöbel oder Gartengeräte – alles können Sie durch den breiten Eingang leicht ein- und ausräumen. Wenn Sie die Türen mit einem Schloss versehen, sind Ihre Besitztümer gut gesichert. Damit bei schlechtem Wetter das Wasser nicht am Holz herunterläuft, leiten Sie es mit einer Regenrinne ab – das hat zudem den Vorteil, dass Sie an deren Ende eine Regentonne zum Wassersammeln aufstellen können. So bekommen Sie sehr gutes Gießwasser ganz kostenlos.

Fotos: LivingArt; Zeichnungen: Hans-Jürgen Reinbold
