E-Gitarre selber bauen

Aus selbst ist der Mann 6/2021

Für einen Musiker ist sein Instrument wie ein Baby. Und das will individuell geformt werden: Wollen Sie eine E-Gitarre selber bauen (Body fräsen, Hals bauen usw.), erfordert dies einiges an Fachkenntnis und viel Zeit. Und spätestens beim Lackieren der E-Gitarre ist auch bei geübten Gitarrenbauern oft Schluss.

(1/23)
E-Gitarre selber bauen

E-Gitarre selber bauen

Eine E-Gitarre selber zu bauen, ist nicht einfach, wenn man alles selbst machen will. Mit einem Gitarre-Bausatz ist das Instrument aber vom Musiker selbst zusammenzubauen.

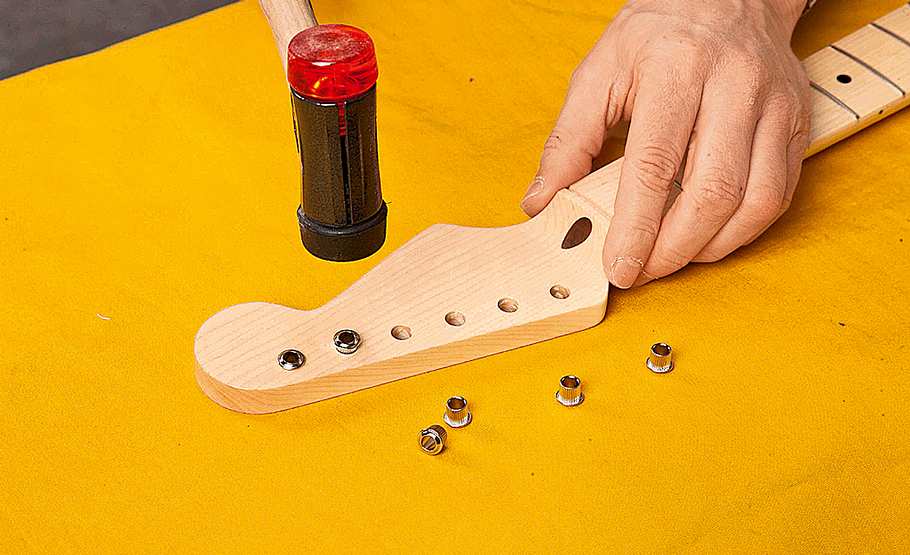

E-Gitarre bauen: Hals

E-Gitarre selber bauen: Schritt 1 von 21

Wir beginnen mit dem Hals: In die Kopfplatten-Bohrungen stecken oder schlagen Sie behutsam die Gegenlagerhülsen ein.

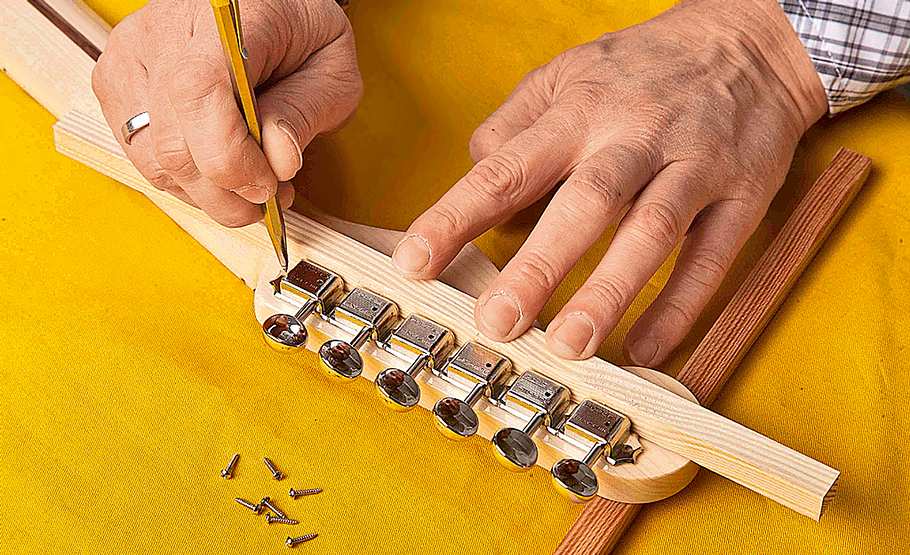

E-Gitarre bauen: Mechaniken einstecken

E-Gitarre selber bauen: Schritt 2 von 21

Nun die Mechaniken von der Rückseite einstecken, an einer Leiste gerade ausrichten und die Bohrungen markieren.

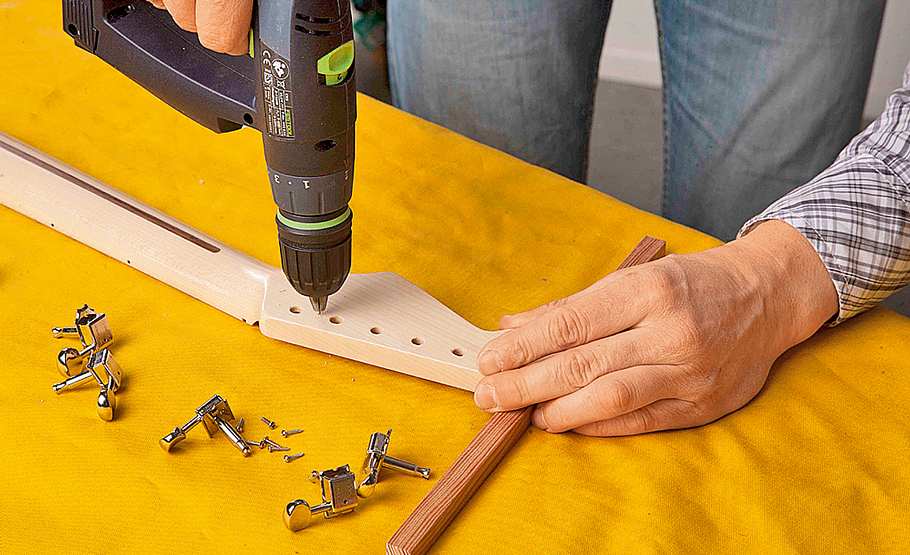

E-Gitarre bauen: Schrauböcher vorbohren

E-Gitarre selber bauen: Schritt 3 von 21

Mit einem 1-mm-Bohrer bohren Sie nun die Schraublöcher exakt vor. Achten Sie auf die maximale Bohrtiefe!

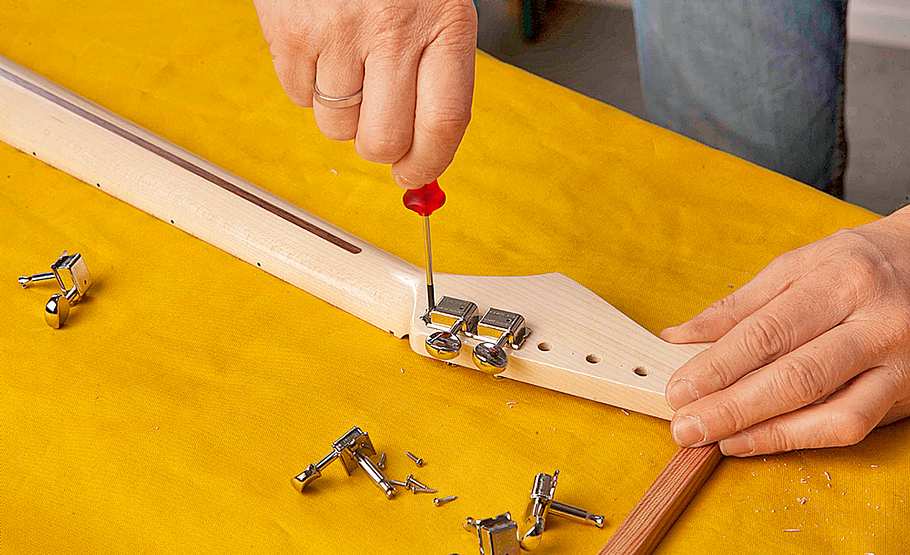

E-Gitarre bauen: Mechaniken aufschrauben

E-Gitarre selber bauen: Schritt 4 von 21

Jetzt schrauben Sie die Mechaniken auf.

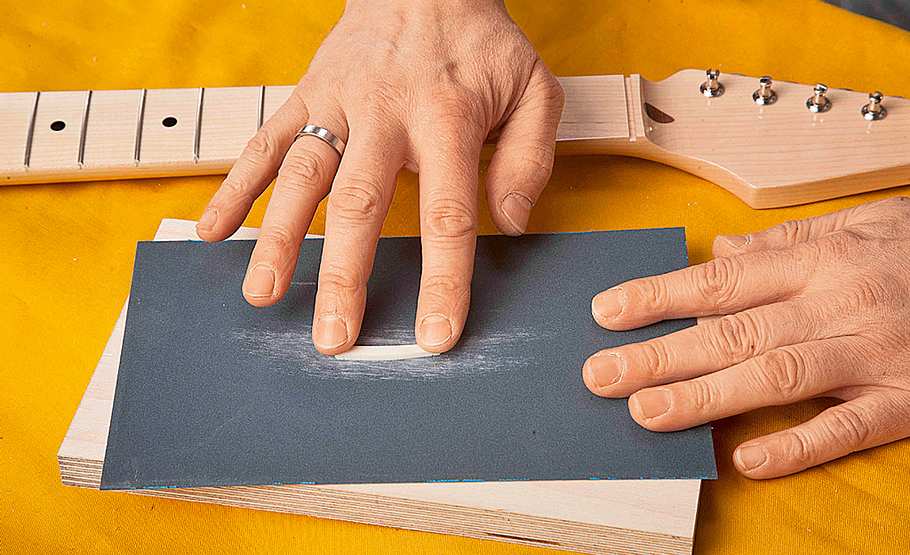

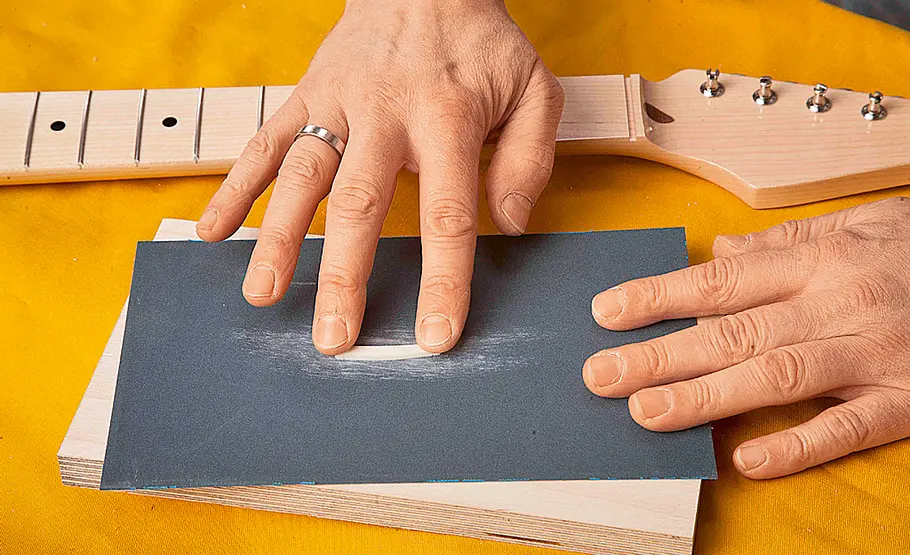

E-Gitarre bauen: Sattelknochen

E-Gitarre selber bauen: Schritt 5 von 21

Weiter geht es mit dem Sattelknochen. Er ist zwar bereits vorgefertigt, muss aber in Länge und Dicke der Sattelnut des Halses angepasst werden.

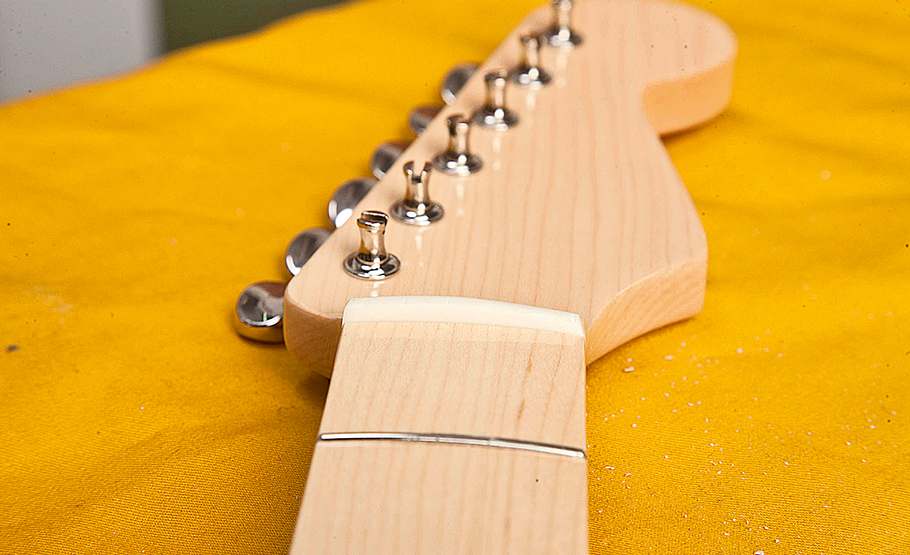

E-Gitarre bauen: Sattel einstecken

E-Gitarre selber bauen: Schritt 6 von 21

Wir haben dies mit 320er Schleifpapier getan. Dann den Sattel einstecken; er sollte leicht klemmen.

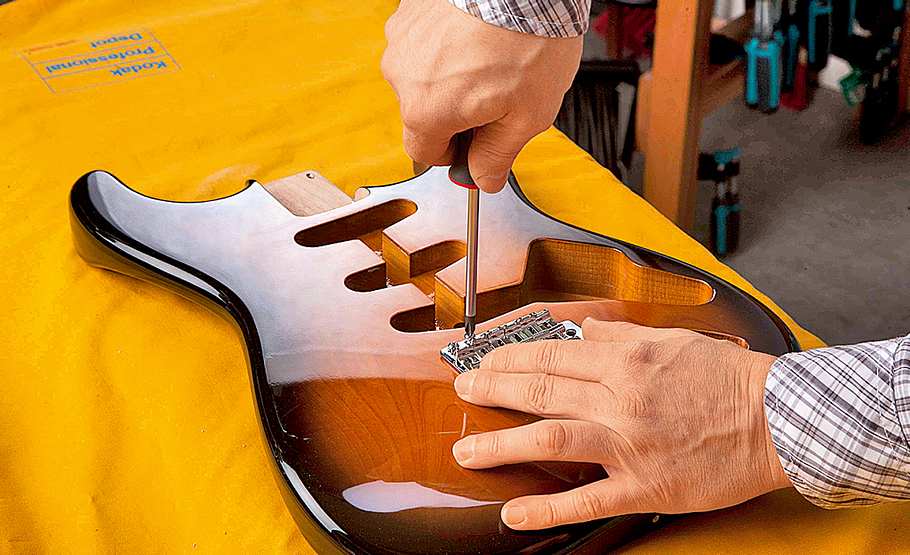

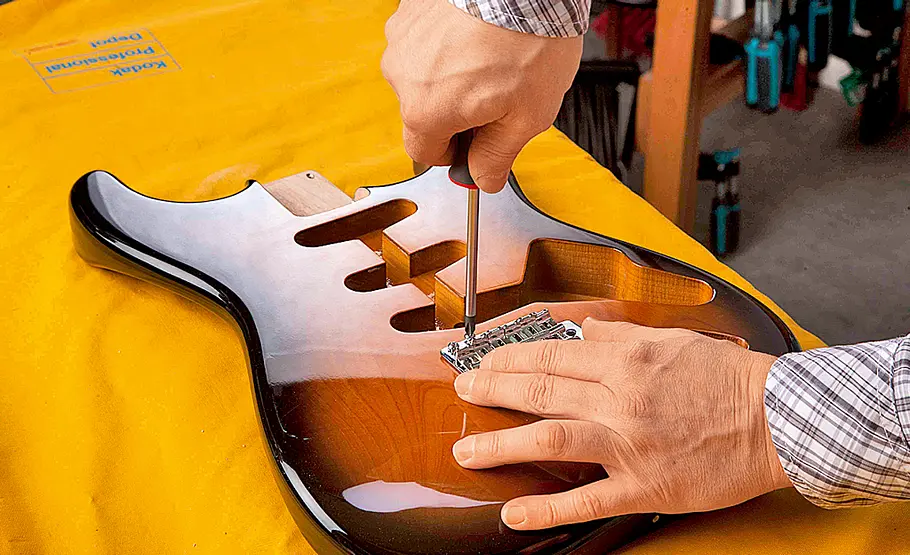

E-Gitarre bauen: Tremolo aufschrauben

E-Gitarre selber bauen: Schritt 7 von 21

Auf den vorgefertigten Body schrauben wir jetzt das Tremolo – die Bohrungen hierfür sind bereits vorhanden.

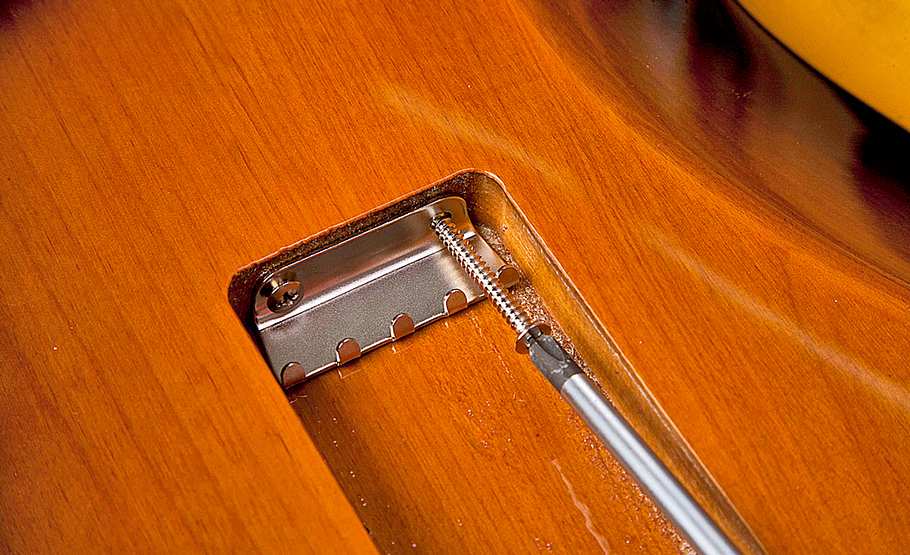

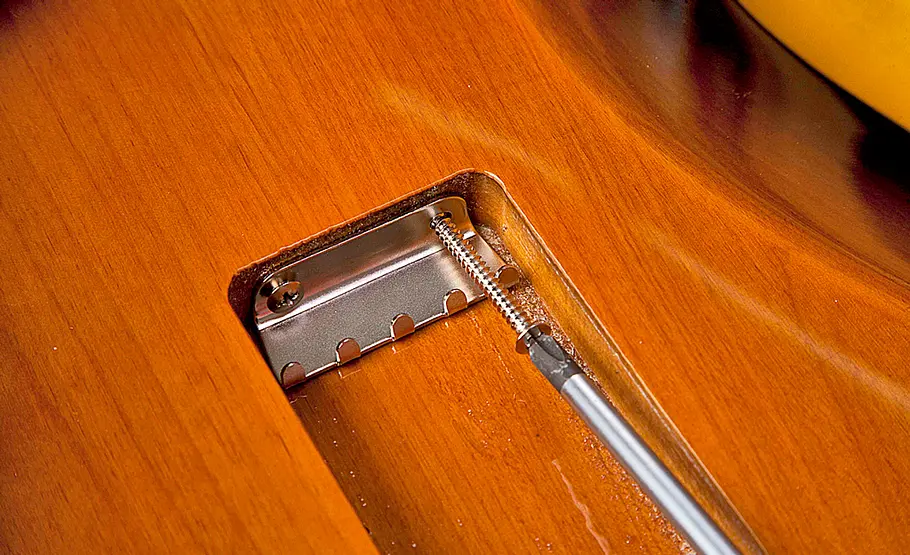

E-Gitarre bauen: Federloch einschrauben

E-Gitarre selber bauen: Schritt 8 von 21

Anschließend wird das Federblech auf der Rückseite eingeschraubt. Durch Lösen bzw. Festziehen kann die Federspannung eingestellt werden.

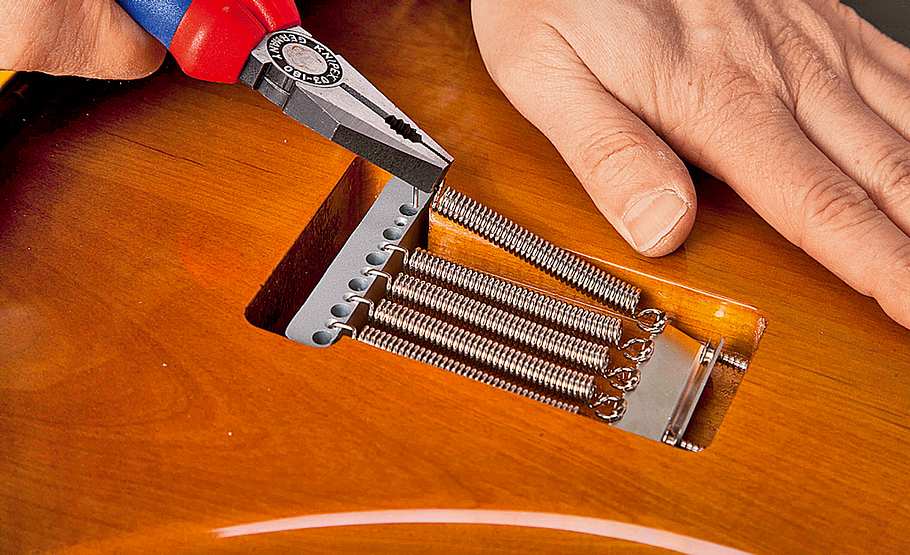

E-Gitarre bauen: Federn einhängen

E-Gitarre selber bauen: Schritt 9 von 21

Hängen Sie nun mit einer Zange die Federn ein.

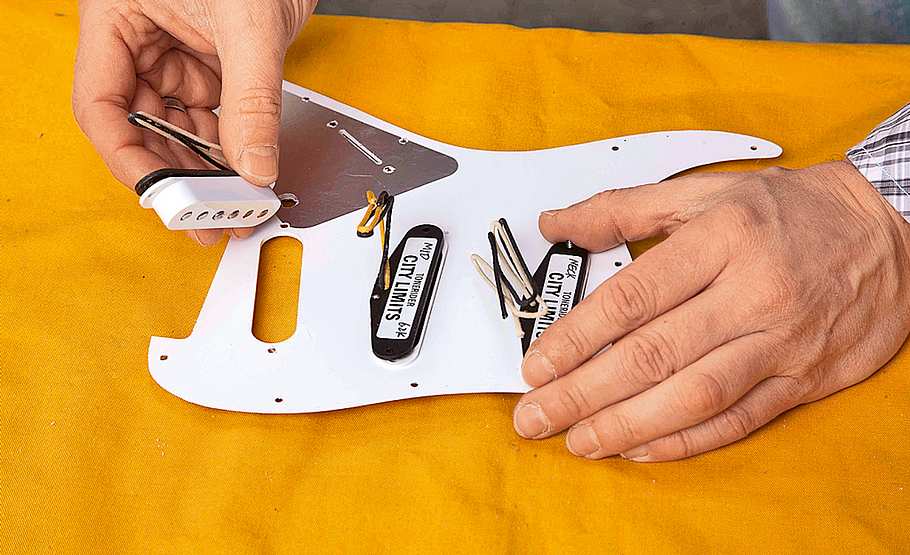

E-Gitarre bauen: Pickguard bestücken

E-Gitarre selber bauen: Schritt 10 von 21

Jetzt wird das Pickguard bestückt: Zuerst die Tonabnehmer in der richtigen Reihenfolge von hinten einstecken und ...

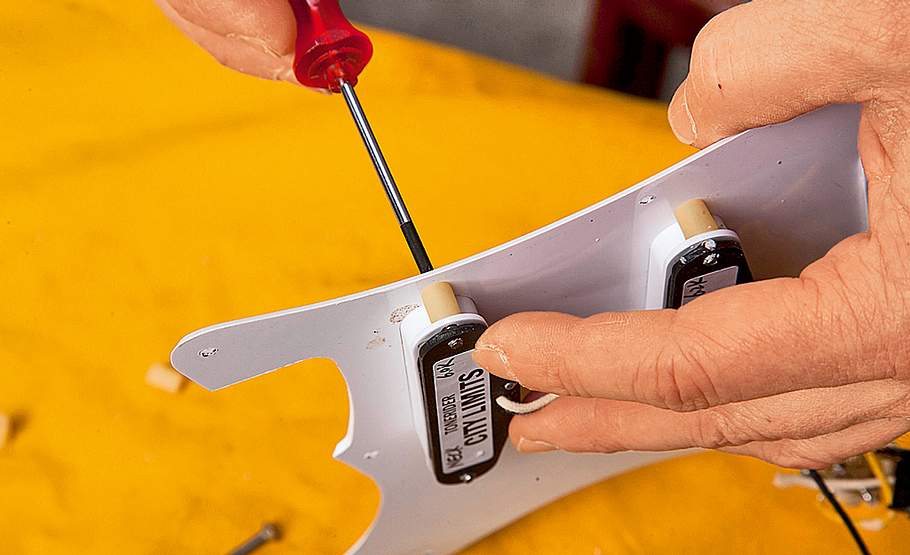

E-Gitarre bauen: Tonabnehmer befestigen

E-Gitarre selber bauen: Schritt 11 von 21

... mit unterlegten Pickup-Gummis fixieren. Schrauben nicht festziehen, die Lage der Pickups wird erst beim Probehören justiert.

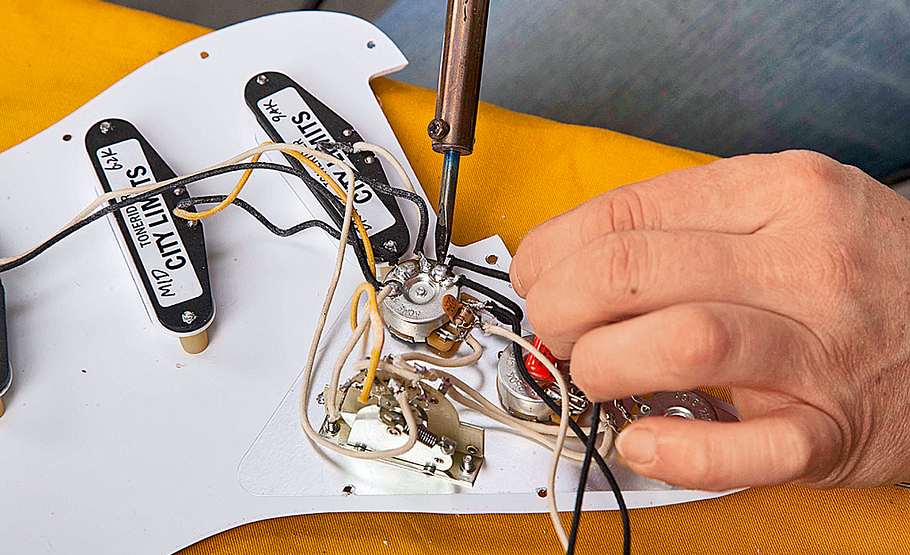

E-Gitarre bauen: Schalter aufschrauben

E-Gitarre selber bauen: Schritt 12 von 21

Potis und Schalter aufschrauben und die Elektronik samt Anschlussleitungen nach dem beiliegenden Plan verlöten.

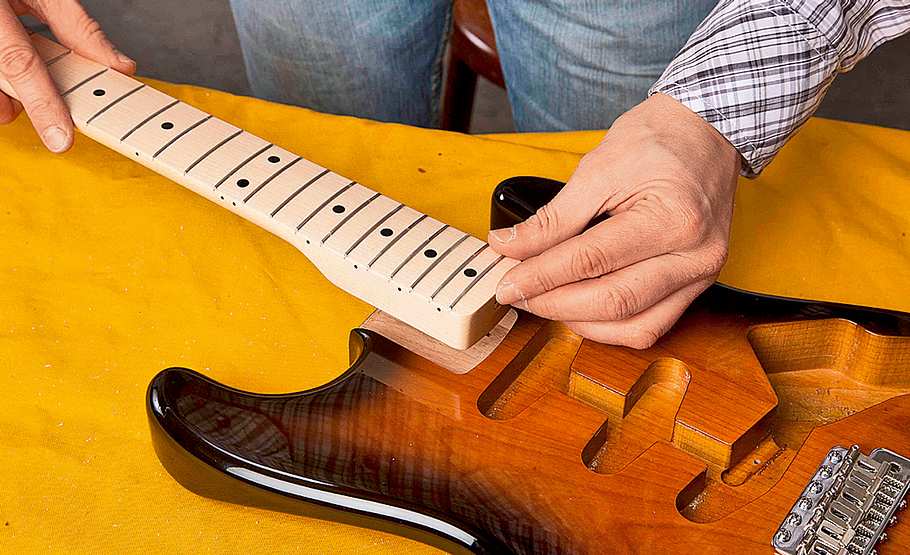

E-Gitarre bauen: Hals und Body zusammenstecken

E-Gitarre selber bauen: Schritt 13 von 21

Jetzt werden Hals und Body vereinigt: Hals von oben in die Aufnahme stecken. Er soll leicht klemmen; ggf. muss die Halsaufnahme nachgearbeitet werden.

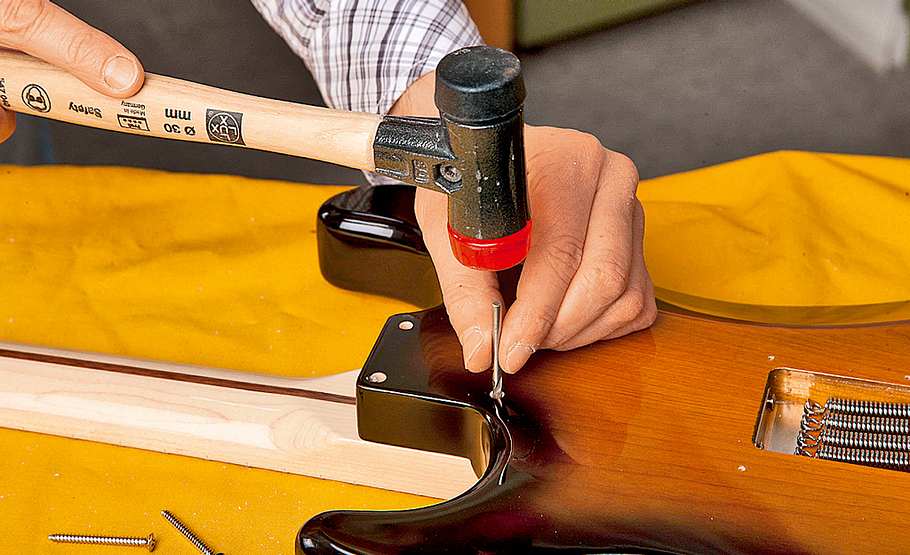

E-Gitarre bauen: Bohrlöcher markieren

E-Gitarre selber bauen: Schritt 14 von 21

Mit einem Holzbohrer (Zentrierspitze) markieren Sie die Bohrlöcher exakt vor.

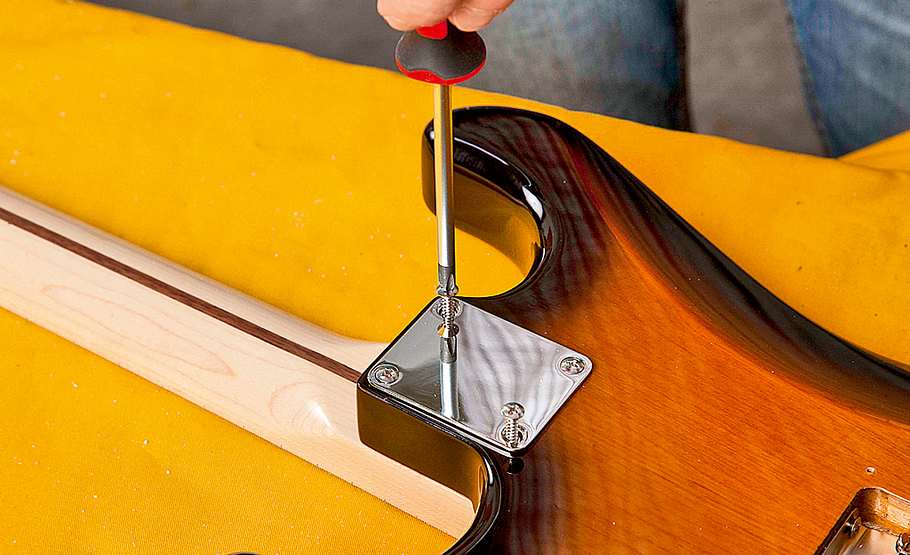

E-Gitarre bauen: Hals verschrauben

E-Gitarre selber bauenn: Schritt 15 von 21

Den Hals im Kerndurchmesser der Halsschrauben vorbohren, dann durch den Body mit der Halsplatte fest verschrauben.

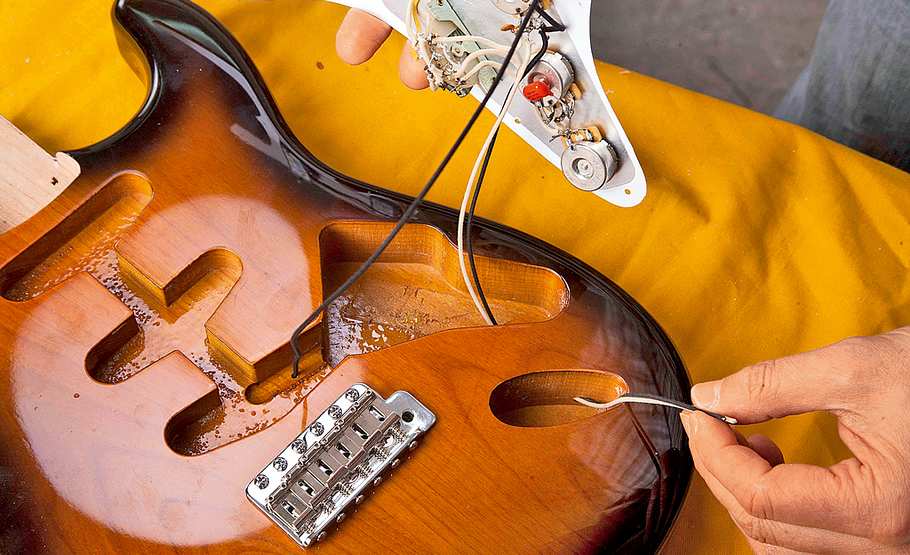

E-Gitarre bauen: Leitungen zu büchse führen

E-Gitarre selber bauen: Schritt 16 von 21

Die Leitungen des Pickguard nun zu der Anschlussbuchse bzw. zum Tremolo führen.

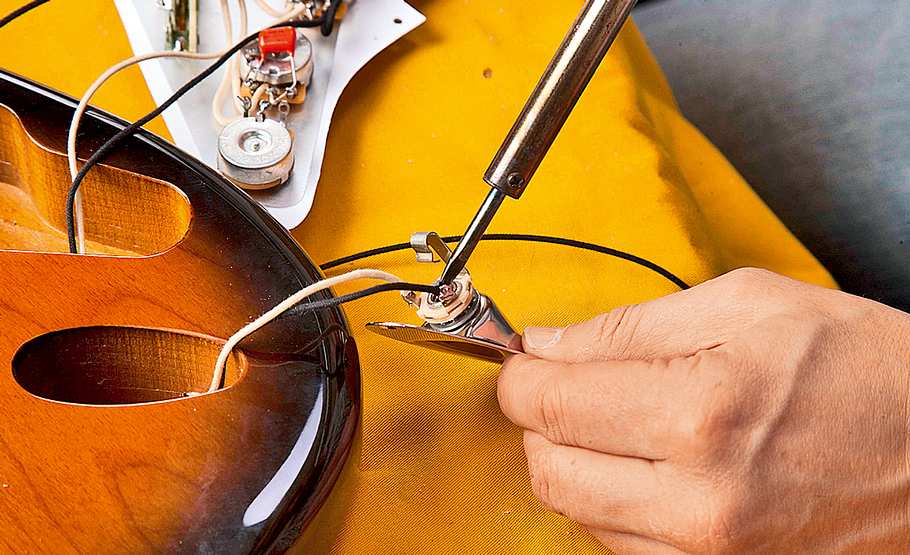

E-Gitarre bauen: Büche verlöten

E-Gitarre selber bauen: Schritt 17 von 21

Anschlussbuchse verlöten. Buchse und Buchsenblech sind bereits verschraubt. Ausreichend Leitungslänge lassen!

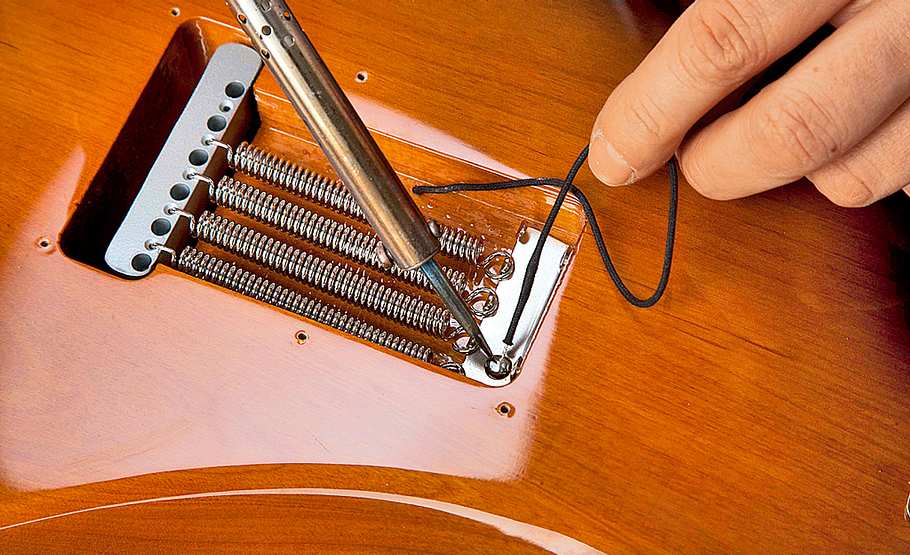

E-Gitarre bauen: Leitung am Tremolo verlöten

E-Gitarre selber bauen: Schritt 18 von 21

Eine Masse-Leitung wird am Tremolo verlötet: Hier bietet sich die Federplatte an.

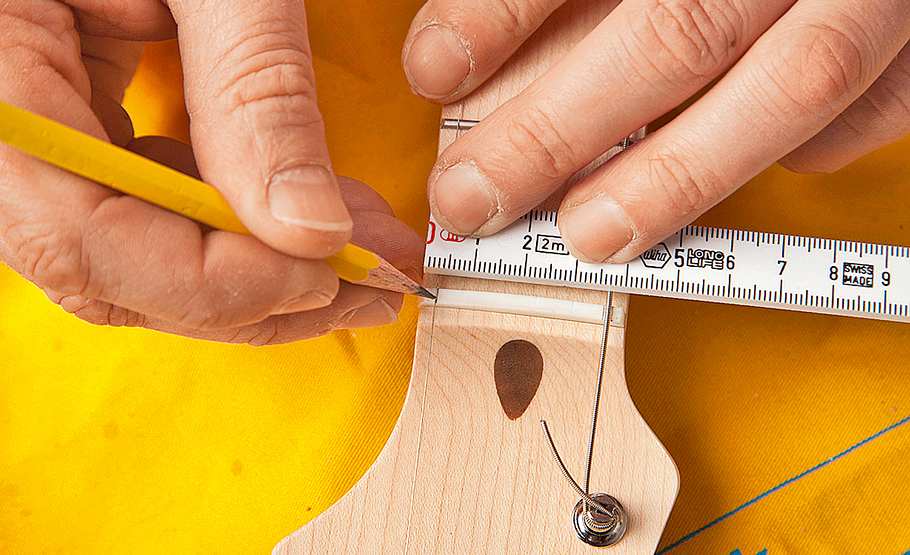

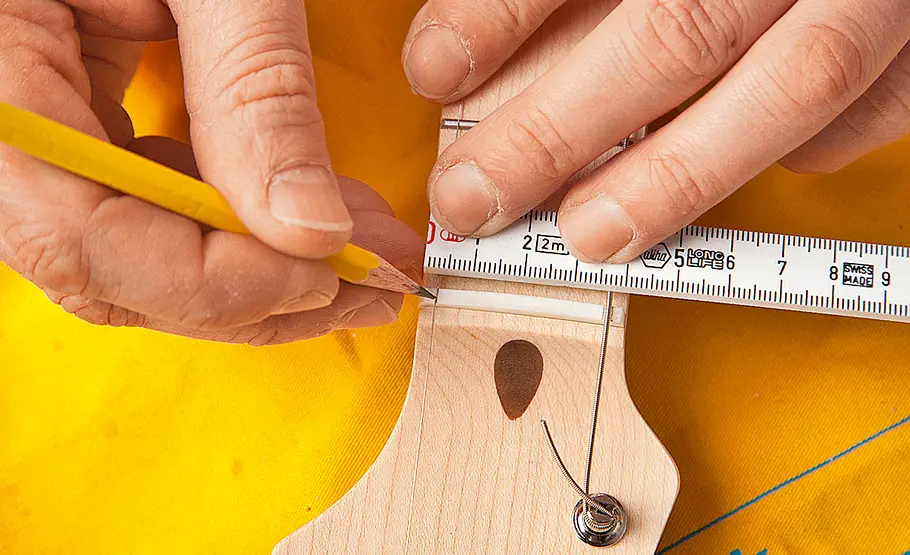

E-Gitarre bauen: Saiten aufspannen

E-Gitarre selber bauen: Schritt 19 von 21

Die beiden äußeren Saiten leicht aufspannen und die Sattelkerben markieren. Die zwischenliegenden Saiten vermitteln.

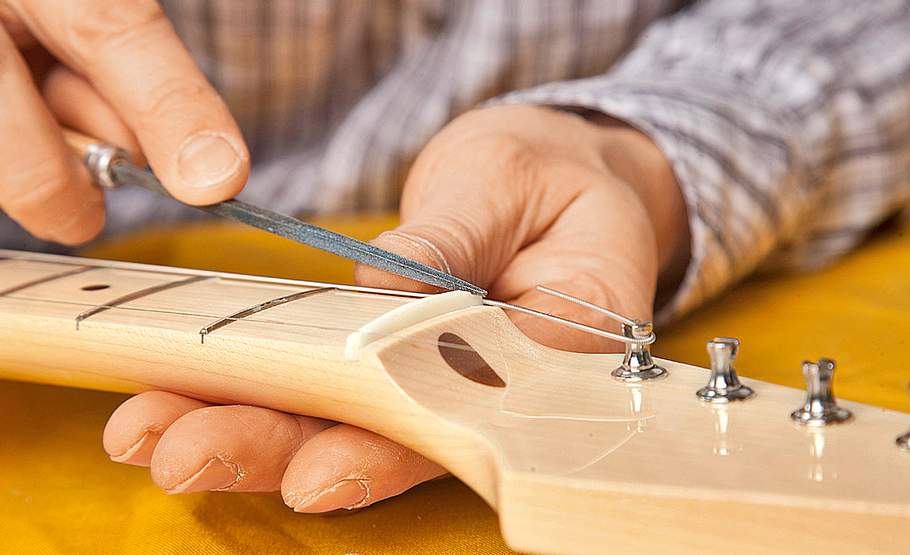

E-Gitarre bauen: Sattelkeben feilen

E-Gitarre selber bauen: Schritt 20 von 21

Sattelkerben feilen: Mit feinen Schlüsseloder auch Nagelfeilen bzw. feinem Schleifpapier sehr behutsam anpassen!

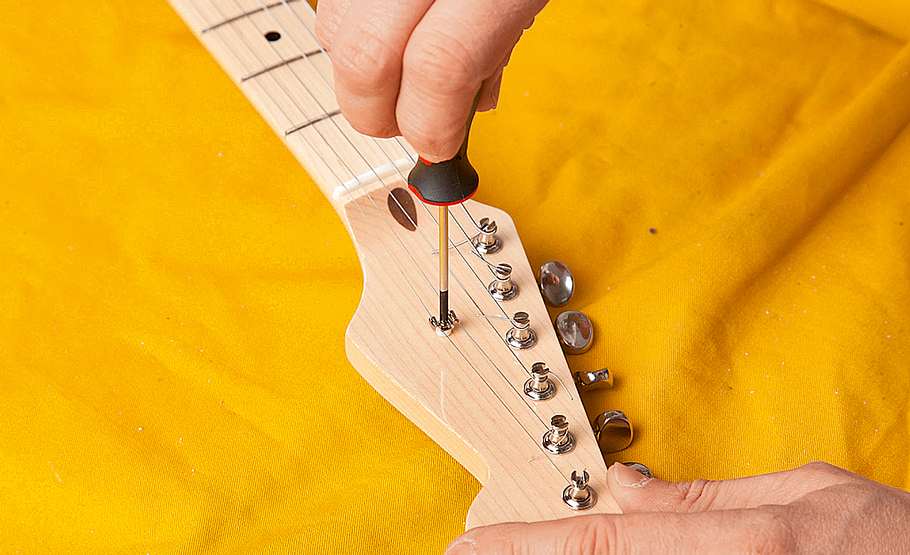

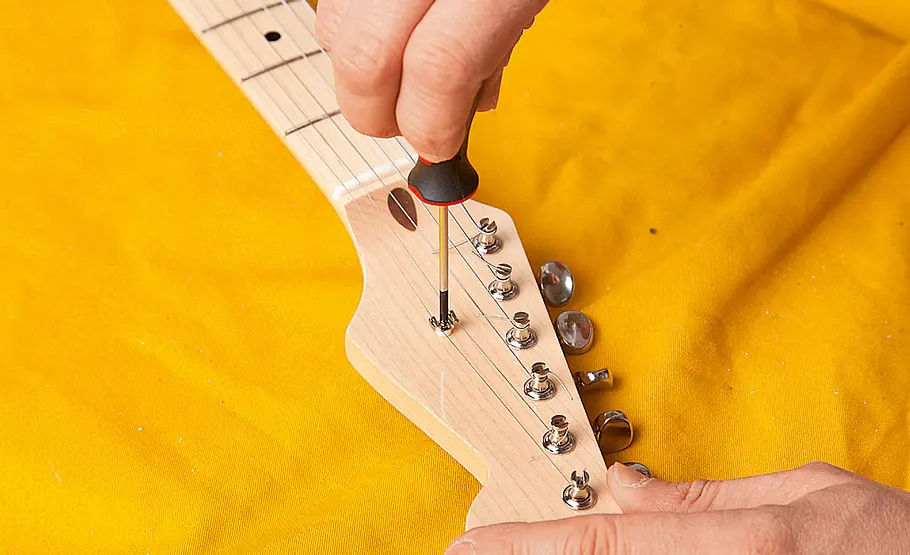

E-Gitarre bauen: Saitenniederhalter anschrauben

E-Gitarre selber bauen: Schritt 21 von 21

Den Saitenniederhalter für die beiden unteren Saiten zwischen zweitem und drittem Wirbel anschrauben. Vorbohren!

E-Gitarre selber bauen

Video: Unsere E-Gitarre im EInsatz

Hören Sie wie gut unsere Bausatz-Gitarre klingt:Unser Video gibt einen ersten Hör-Eindruck

Da bleibt nur eine Alternative: die E-Gitarre selber bauen und zwar aus Fertigteilen. George Forester Guitars vertreibt Teile, Bausätze und Sonderanfertigungen, die den Vorbildern der legendären Fender- oder Gibson-Gitarren nachempfunden sind. Die Einzelteile sind soweit "fertig" und müssen nur noch aneinandergefügt werden. Wollen Sie unsere Gitarre selber bauen, benötigen Sie folgende Teile:

  • Göldo Strat Body
  • Erle 2T Sunburst
  • Göldo Strat Hals Ahorn
  • Kluson Vintage Mechaniken
  • Pickguard
  • Knöpfe
  • Pickup-Cover
  • Tremoloabdeckung
  • Gotoh Tremolo
  • Tonerider Vintage Strat-Set
  • Mojo 5-Way Wiring Kit
  • Halsplatte
  • Buchsenblech
  • Pyramid-Saiten Pure Nickel Medium

E-Gitarre selber bauen

Wir haben daraus eine dem berühmten amerikanischen Vorbild nachempfundene S-Style (die kryptische Schreibweise ist den Markenschutzrechten eines großen Herstellers geschuldet) in 2-Tone Sunburst gebaut, die das Herz von so manchem Alt-Rocker höher schlagen lassen dürfte. Praxistipp: Selbst ist der Mann-Leser, die einen Komplett-Bausatz bei George Forester Guitars kaufen (der Preis für das hier gezeigte Komplett-Set beträgt rund 670 Euro) erhalten den Buch-Klassiker E-Gitarrenbau von Martin Koch, mit vielen wichtigen Hinweisen für den Gitarren-Selbst- und Zusammenbau, als kostenlose Beigabe.

Gitarre selber bauen leicht gemacht

Checkliste Werkzeug

  • Akku-Bohrschrauber

  • Hammer

  • Lötkolben

  • Schraubendreher

  • Zange

Eine komplette Gitarre selber zu bauen, ist für einen Laien nahezu unmöglich. Mit dem vorgefertigten Set ist es jedoch selbst für einen Musiker, der sich als Hobby-Handwerker versucht ein Leichtes. Viele Teile lassen sich einfach einstecken, bei dem Rest ist lediglich der sichere Umgang mit Bohrer und Hammer gefragt und die gelegentliche Anwendung von Schleifpapier.
