Das lateinische Wort arca, von dem sich der Begriff Arche ableitet, bedeutet übersetzt Kasten. Doch unser Bauplanthema (SE 12/2019) ist weit mehr als das!
Affiliate Hinweis für unsere Shopping-Angebote
Die genannten Produkte wurden von unserer Redaktion persönlich und unabhängig ausgewählt. Beim Kauf in einem der verlinkten Shops (Affiliate Link) erhalten wir eine geringfügige Provision, die redaktionelle Selektion und Beschreibung der Produkte wird dadurch nicht beeinflusst.

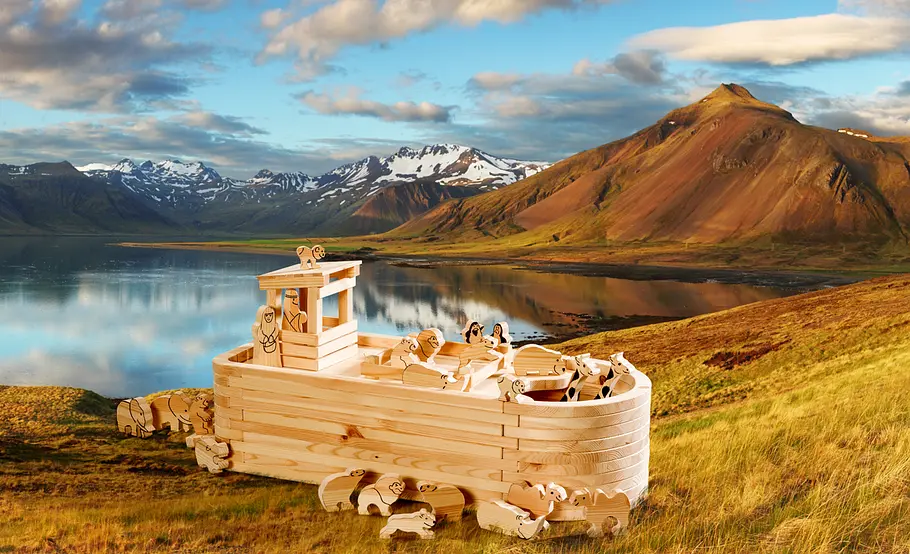

Auf der Arche Noah finden alle Tiere einen Platz.
Foto: Hintergrund: TTstudio / adobestock

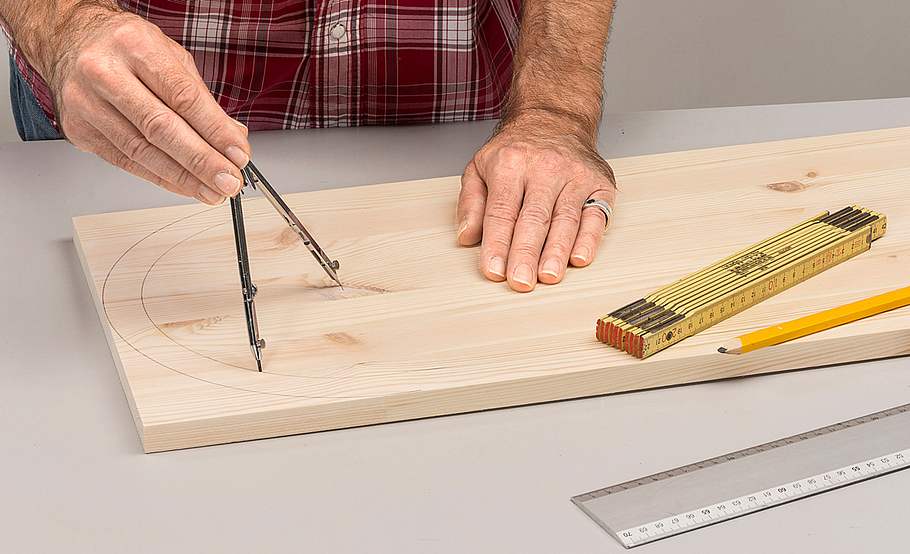

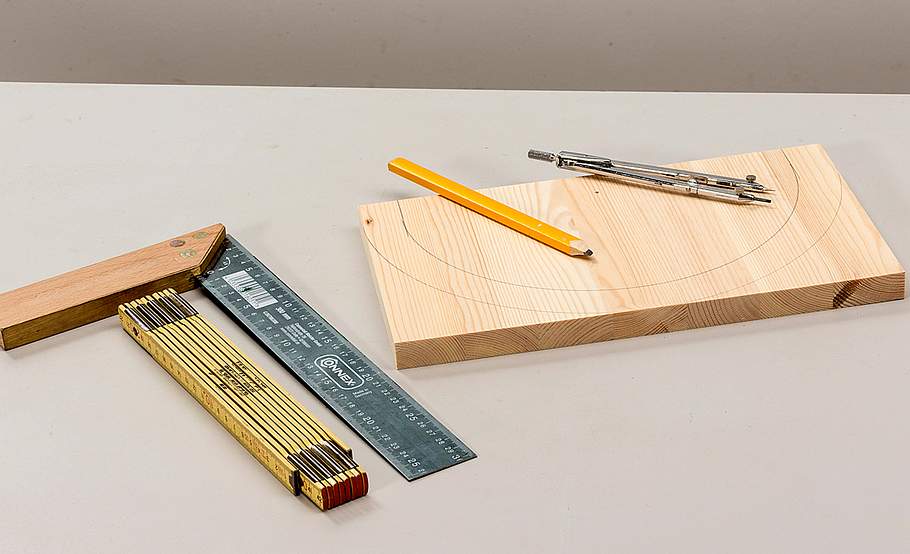

Beginnen Sie mit der Bodenplatte des Schiffs: Zeichnen Sie die Form auf eine ausreichend große Platte 18-mm-Kiefer-Leimholz.
Foto: sidm / MMM

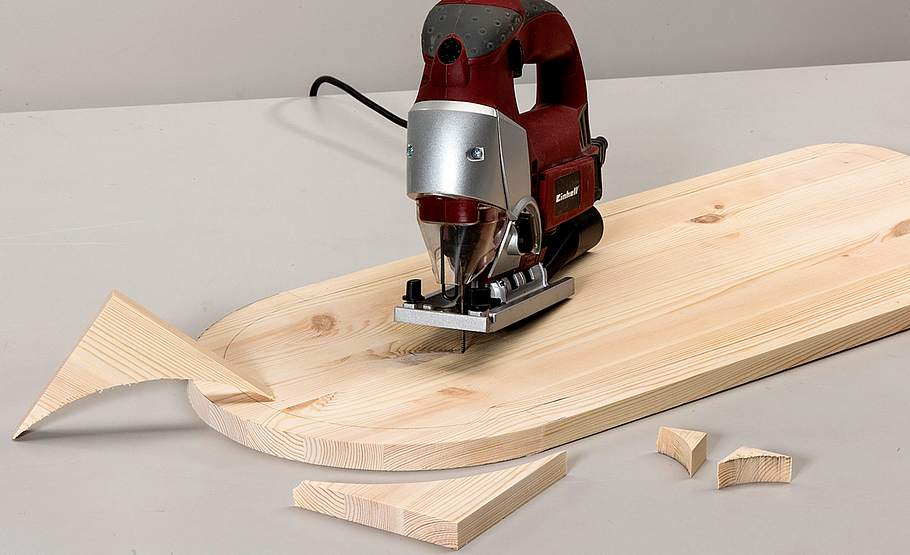

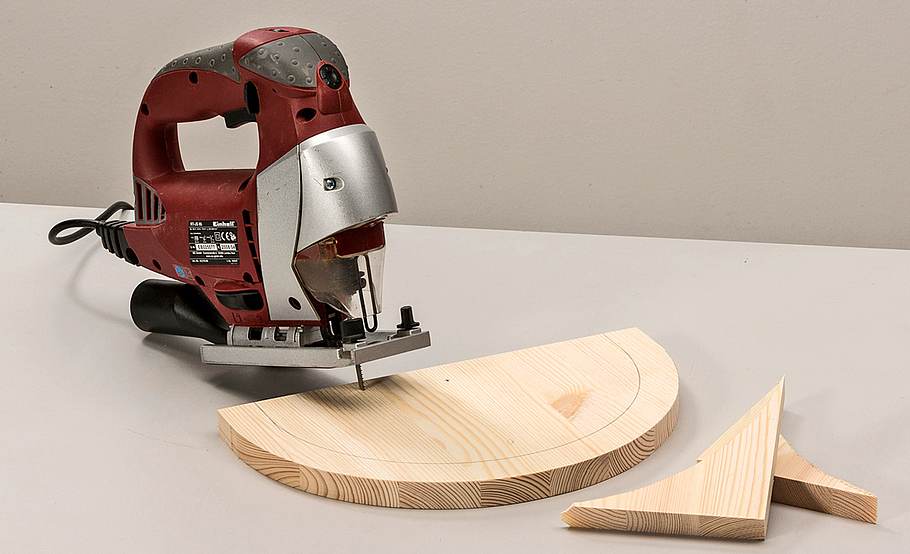

Mit einer Stich-, Band- oder Dekupiersäge schneiden Sie die Form nun sorgfältig aus.
Foto: sidm / MMM
Der weitere Aufbau des Rumpfs erfolgt in einzelnen Streifen und Segmentbögen aus 18er Leimholz. Schneiden Sie Platten für ...
Foto: sidm / MMM

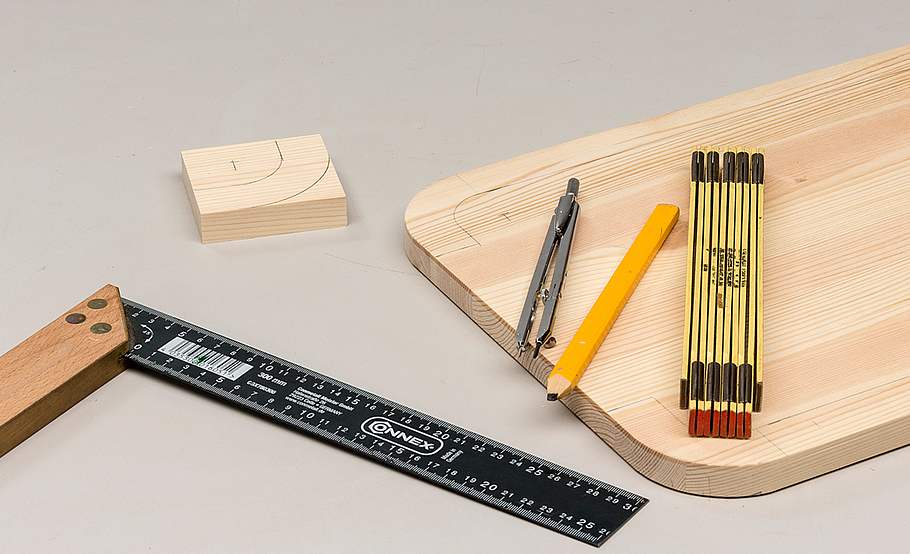

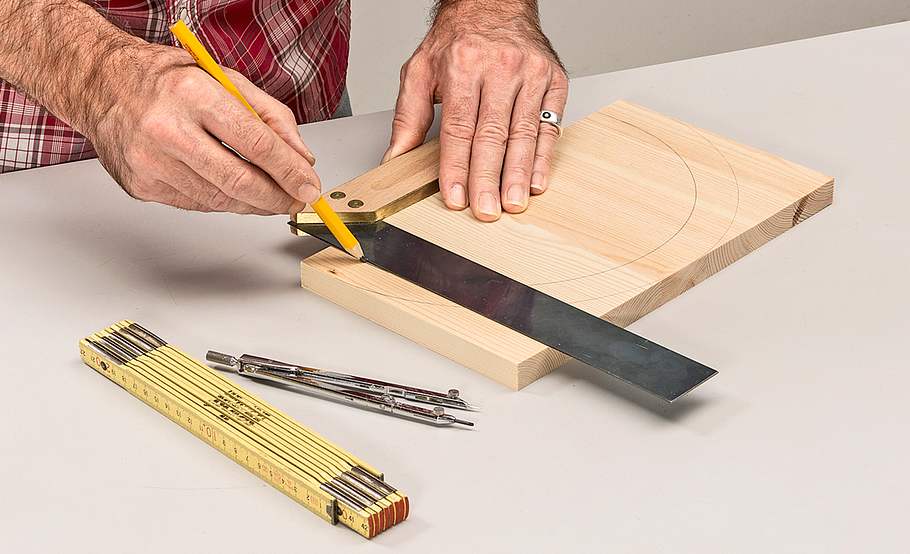

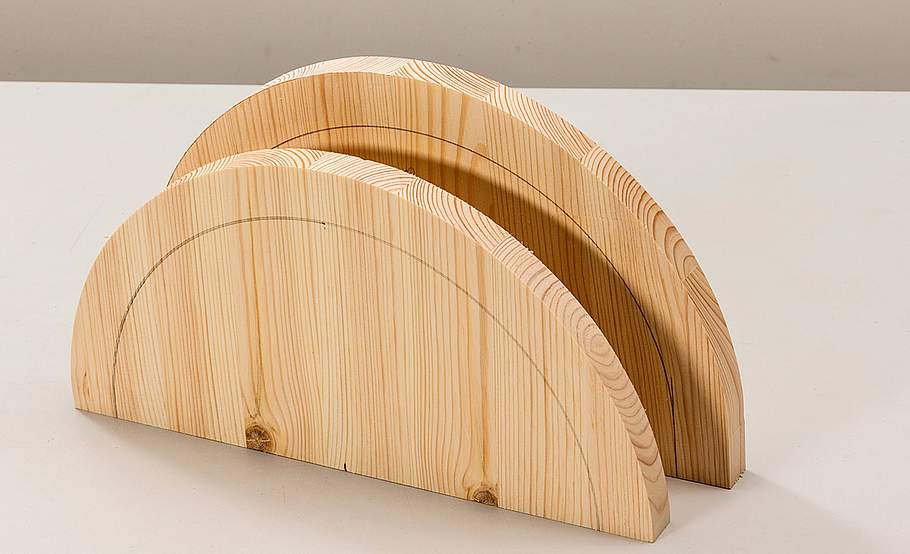

... die Bug-Abschnitte zu und zeichnen die Bögen auf. Achten Sie darauf, dass die einzelnen Lagen gegeneinander verzahnt sind.
Foto: sidm / MMM
Es gibt also abwechselnd kurze und lange Bögen sowie eine Lage mit breiteren Bögen als Auflager für das Deck!
Foto: sidm / MMM
Schneiden Sie die Bögen zunächst nur außen zu. Andernfalls werden sie recht instabil und müssen sehr vorsichtig behandelt werden.
Foto: sidm / MMM
Hier sehen Sie am Beispiel der Bugplatten die kürzeren und die längeren Segmente.
Foto: sidm / MMM

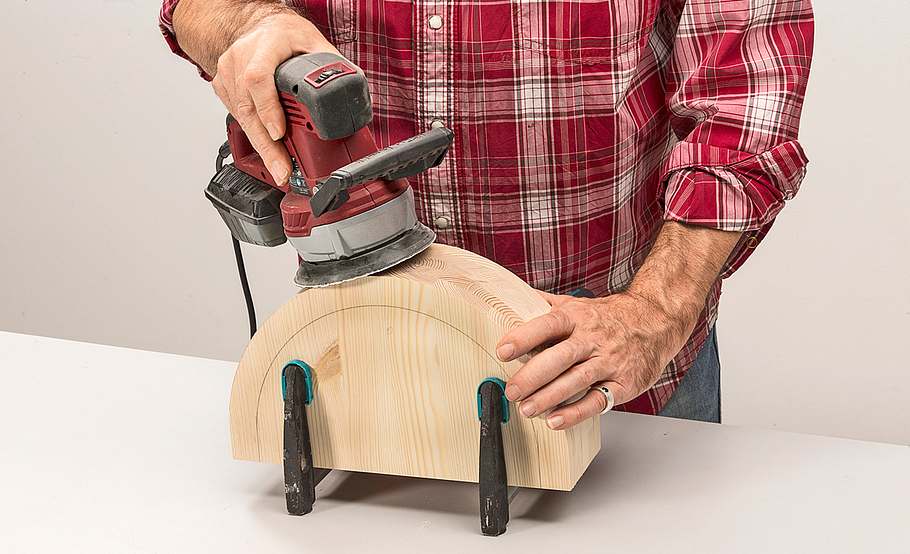

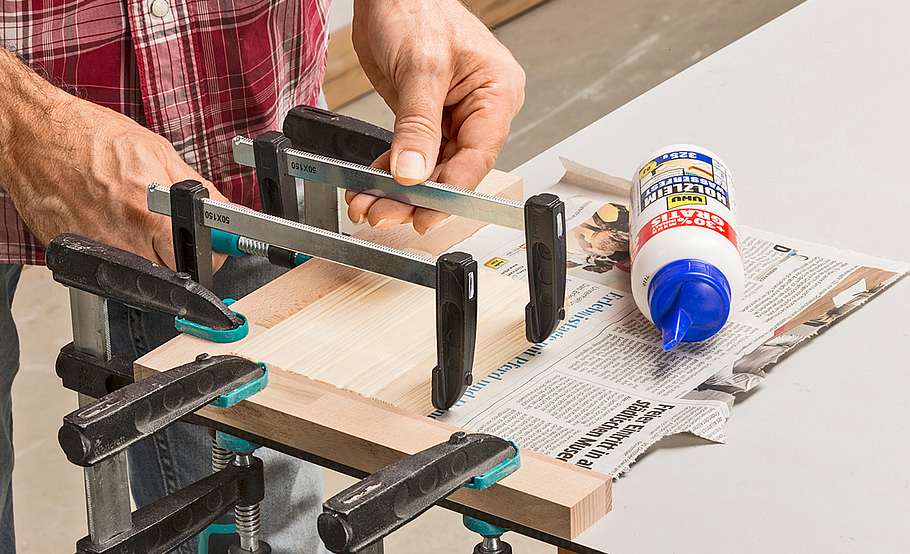

Spannen Sie die Platten mit gleichem Maß jeweils zusammen und schleifen Sie die Konturen mit dem Exzenterschleifer bündig.
Foto: sidm / MMM

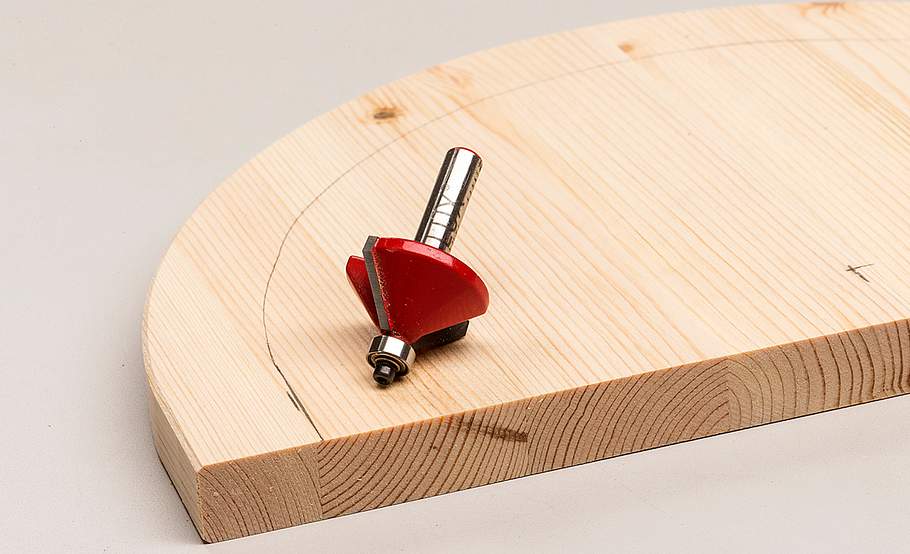

Damit sich die einzelnen Lagen voneinander abheben, haben wir die Leimhölzer mit dem Fasefräser an Ober- und Unterseite ...
Foto: sidm / MMM

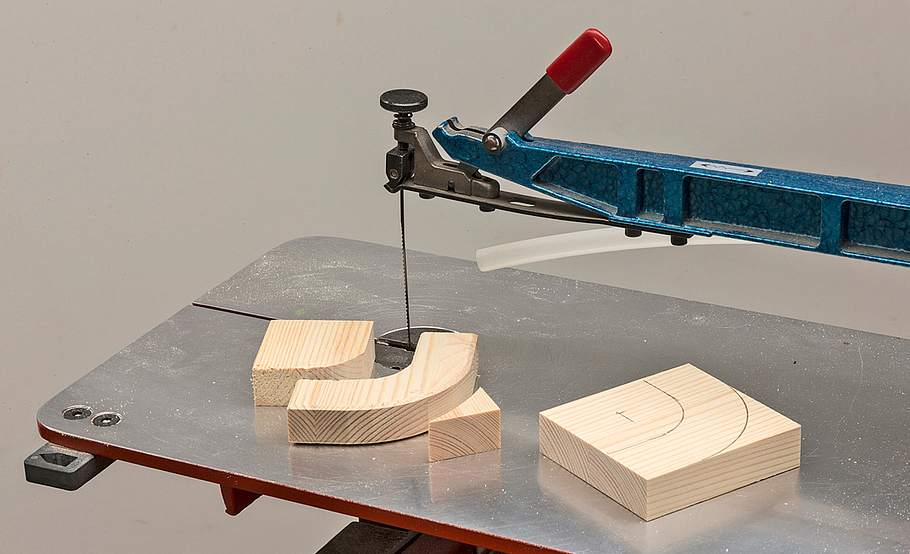

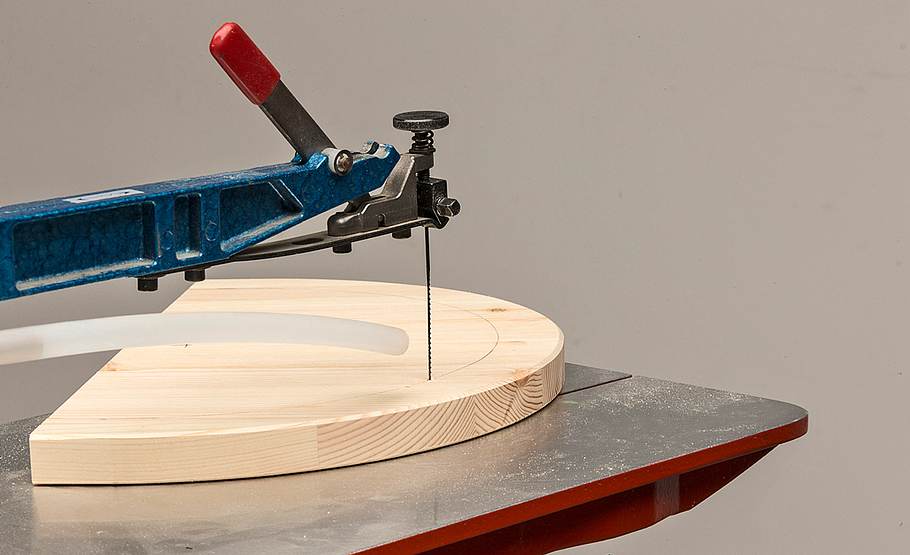

... deutlich angefast. Erst danach haben wir aus den Platten die Bögen mit der Dekupiersäge herausgetrennt. Die Reststücke ...
Foto: sidm / MMM

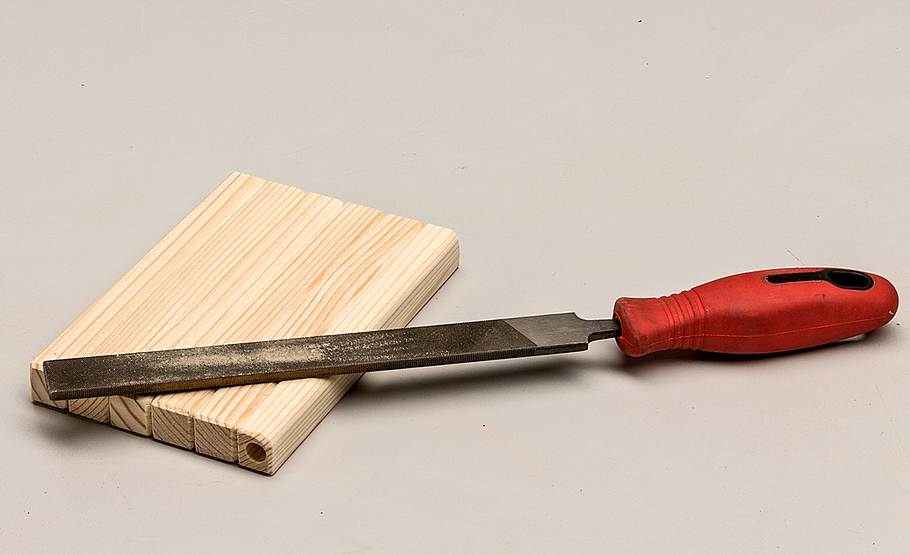

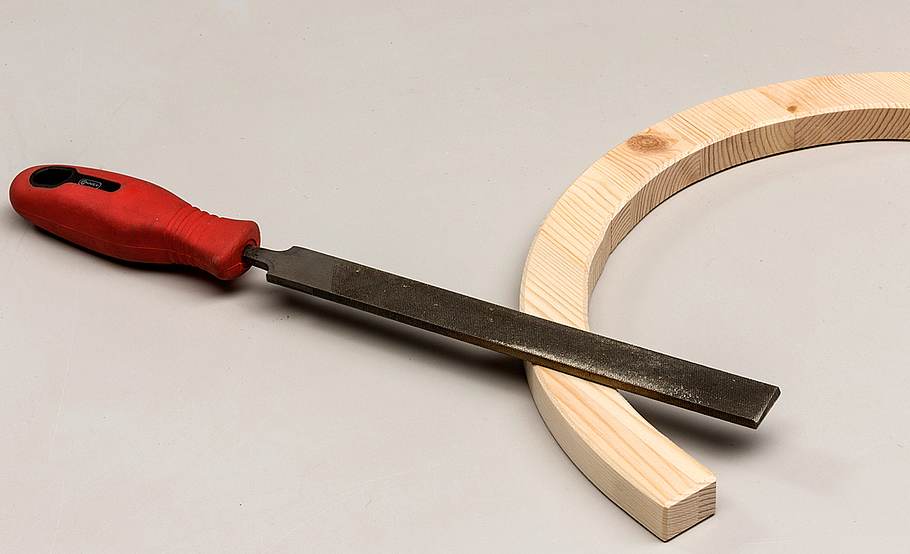

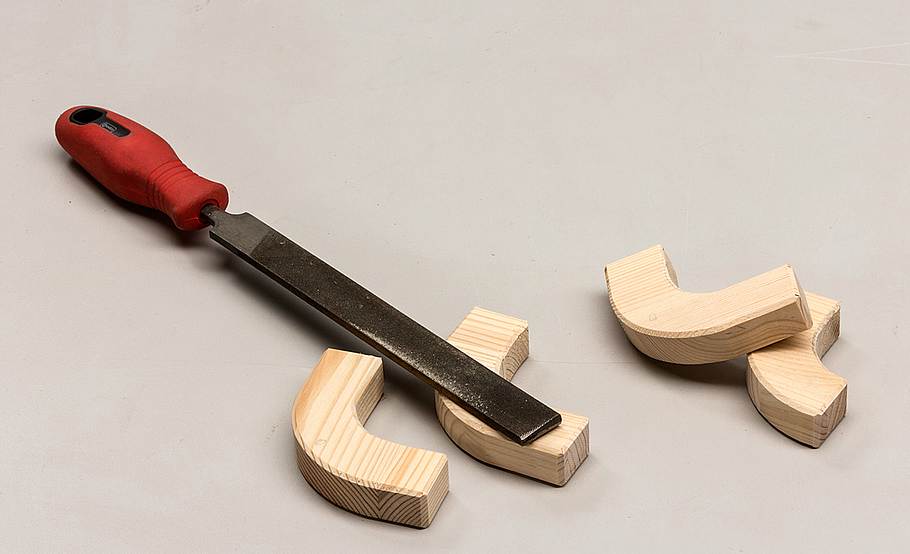

... können Sie später noch für die Figuren nutzen. Die Bögen vorsichtig innen und an den Enden mit der Feile fasen.
Foto: sidm / MMM

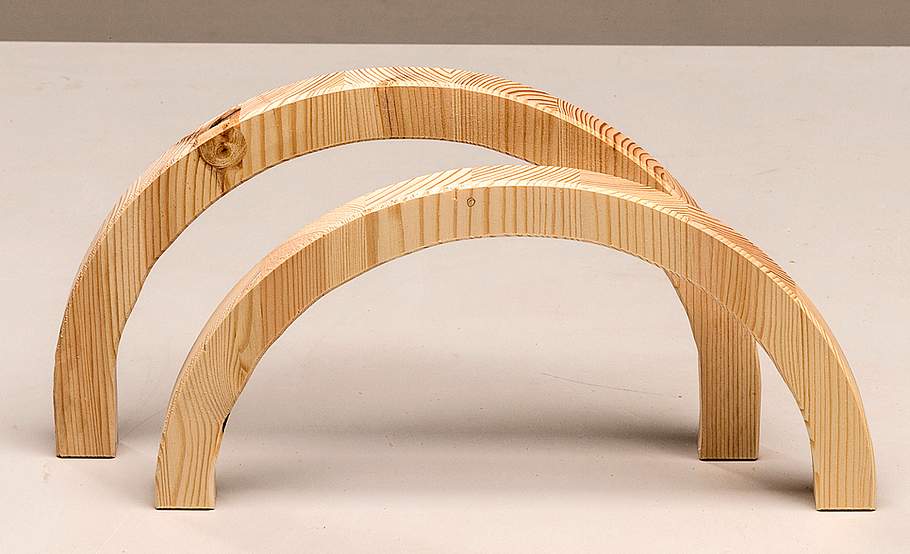

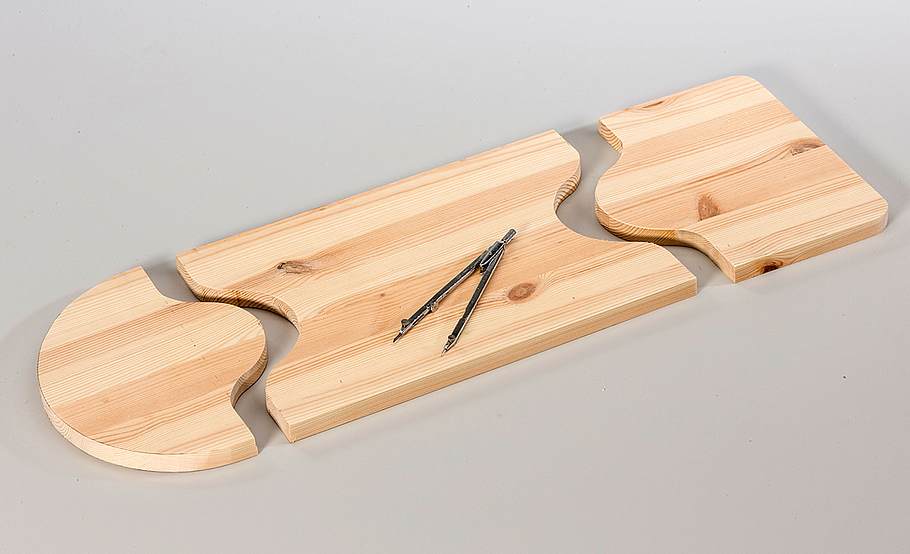

Hier die beiden Varianten: Bug lang (hinten; Halbkreis mit gerader Verlängerung) und Bug kurz (vorn; nur Halbkreis).
Foto: sidm / MMM
Vergleichbar sieht es achtern aus. Allerdings ist der Rumpf hier nicht halbkreisförmig, sondern gerade mit gerundeten Ecken.
Foto: sidm / MMM
Zeichnen Sie die Ecken auf und schneiden sie aus. Beachten Sie, dass die Verzahnung der Lagen nur seitlich angelegt ist!
Foto: sidm / MMM
Nach achtern müssen die Eckstücke bündig enden, da hier eine Klappe eingesetzt wird. Nach dem Ausschneiden die Bauteile fasen.
Foto: sidm / MMM

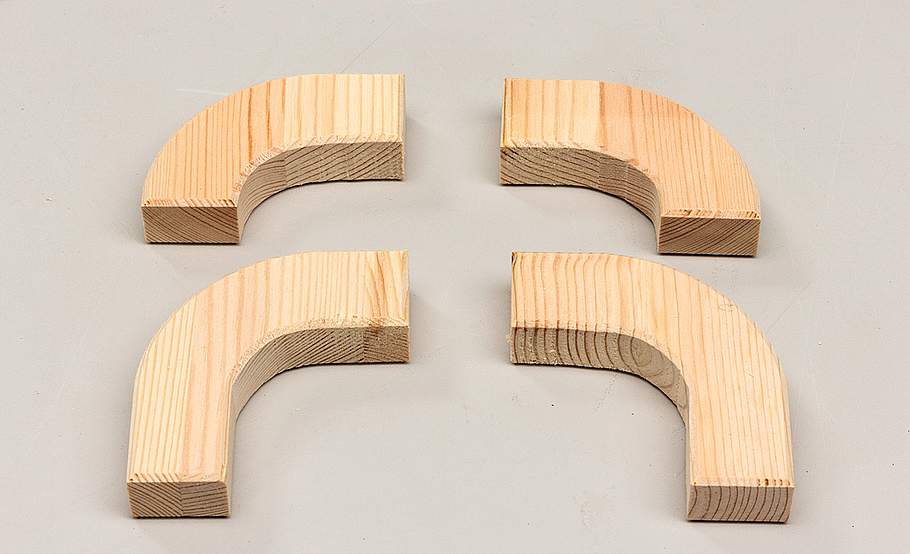

Die Ecken auch hier im Überblick. Bei der unteren Lage (auf der Bodenplatte) wird jeweils mit den großen Bögen begonnen.
Foto: sidm / MMM

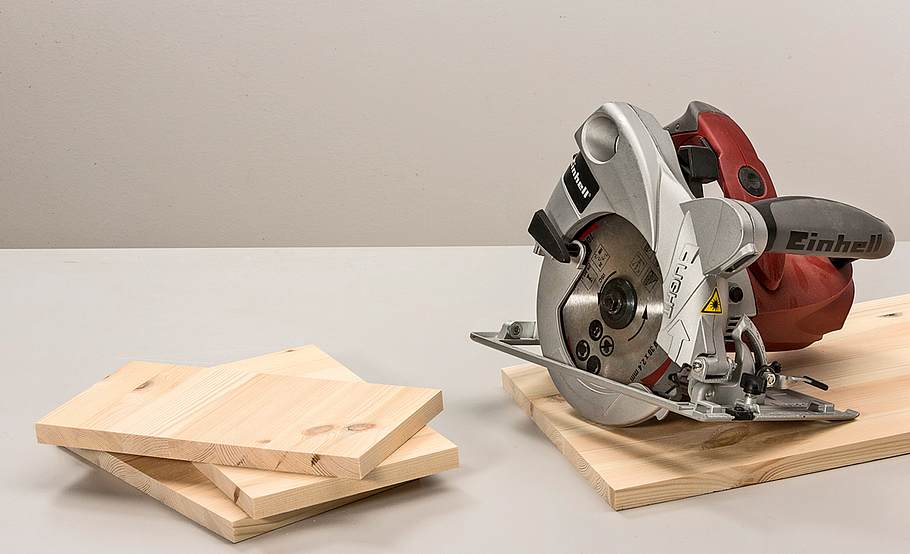

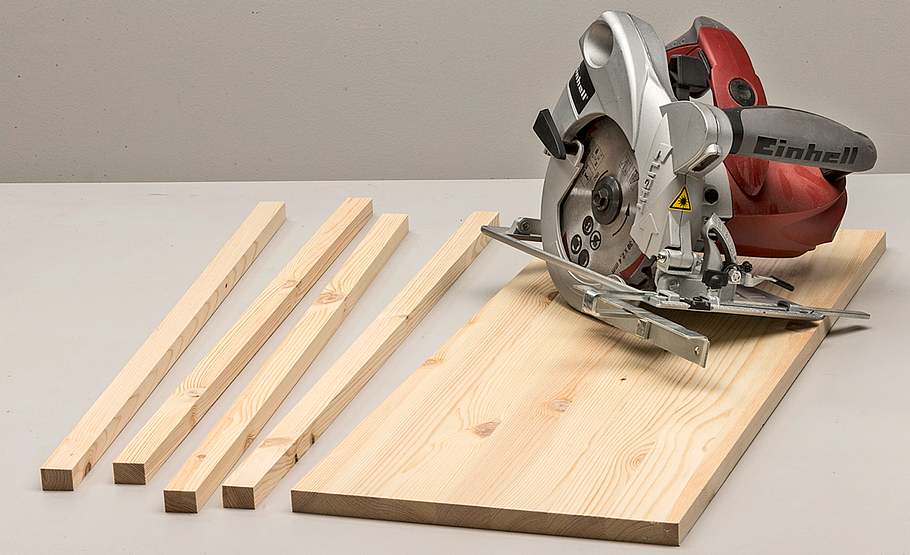

Nun schneiden Sie die geraden Leisten für den Rumpf auf Breite – am besten mit einer Handkreissäge entlang einer Schiene.
Foto: sidm / MMM

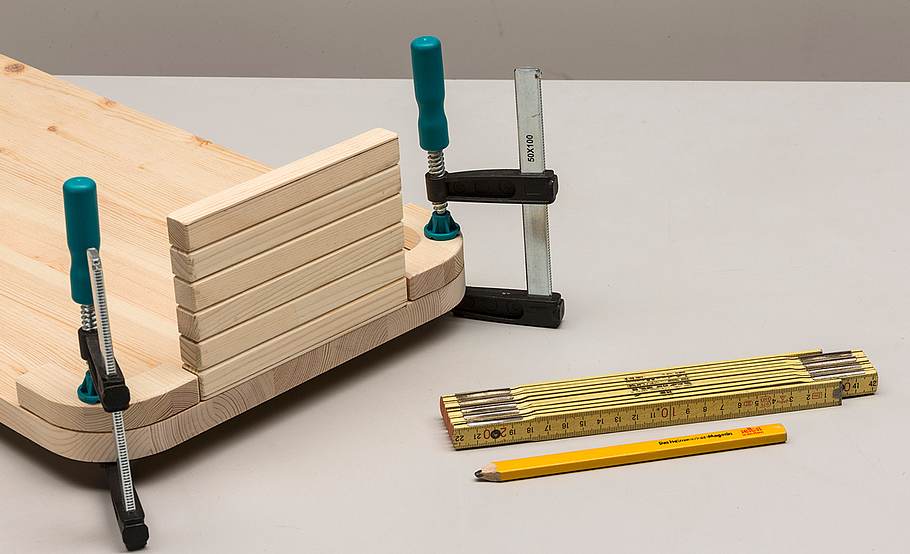

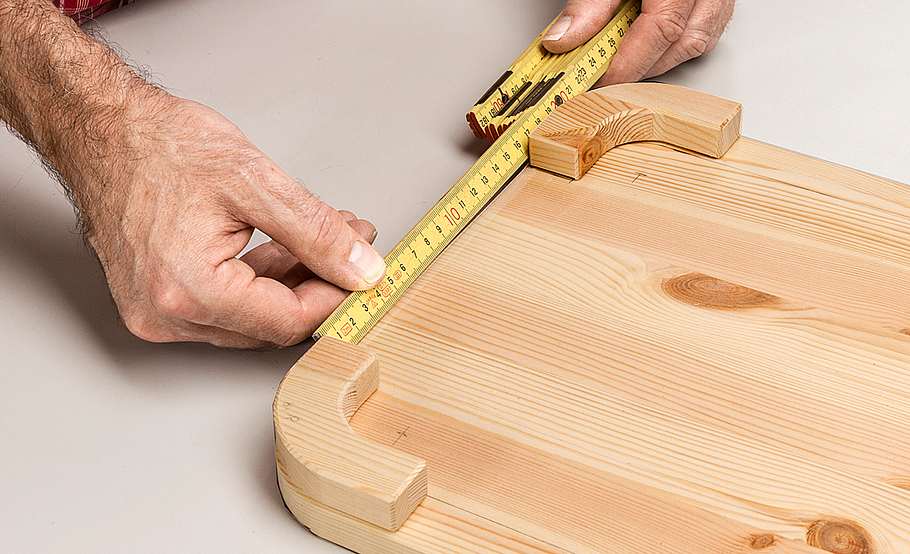

Beginnen Sie mit der Achtern-Luke: Legen Sie die Ecken bündig auf die Bodenplatte und nehmen Sie das lichte Maß.
Praxistipp: Die Klappe muss etwa 4 mm schmaler als der Abstand zwischen den Ecken sein!
Foto: sidm / MMM

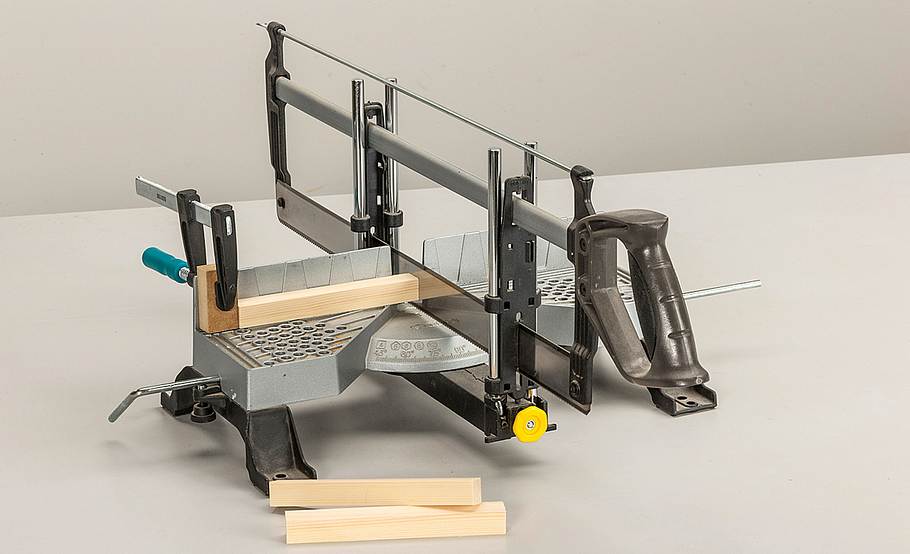

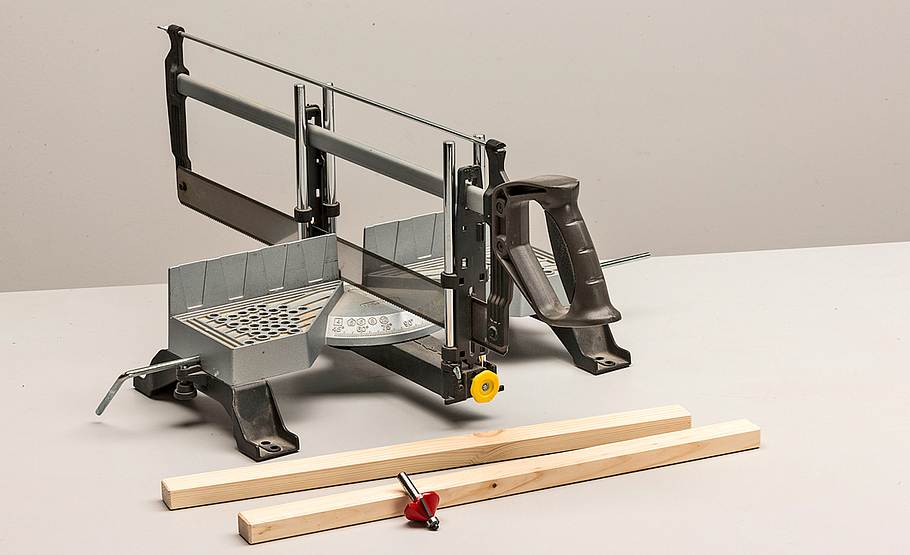

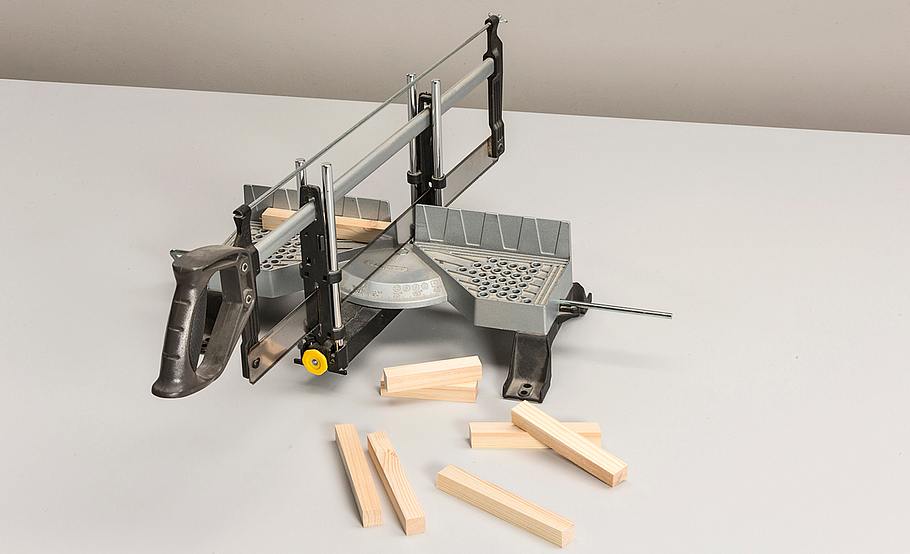

Kürzen Sie nun 6 Hölzer mit der Gehrungssäge auf das Klappenmaß. Dann fasen Sie die Hölzer rundum.
Foto: sidm / MMM

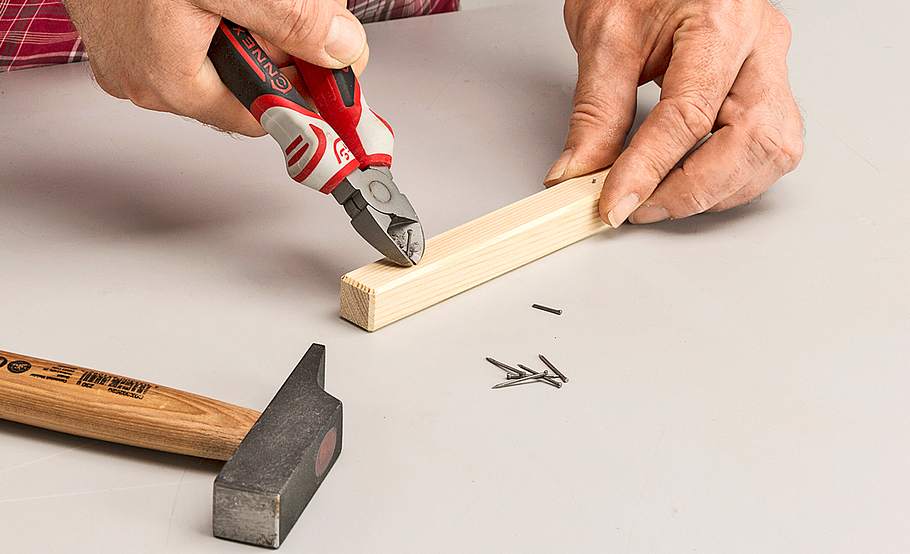

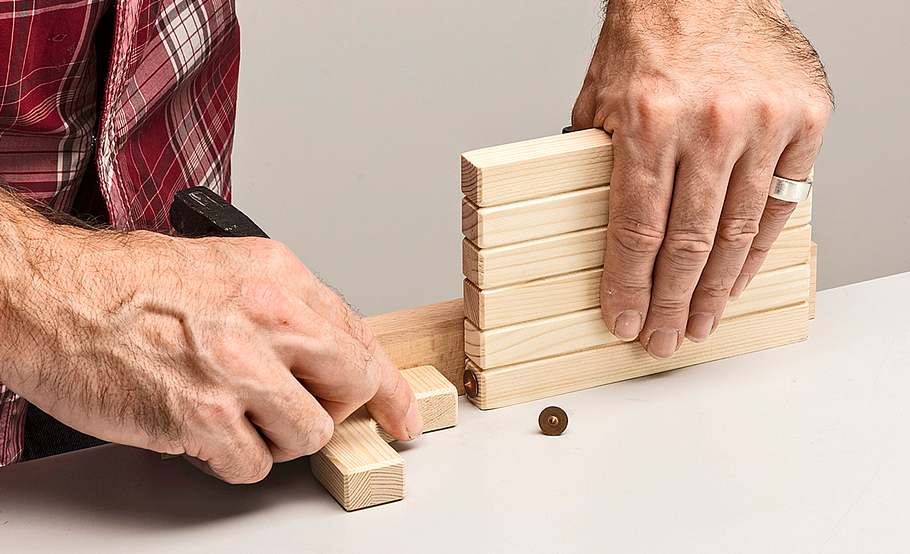

Schlagen Sie kleine Drahtstifte in die späteren Leimflächen und kneifen Sie die Drähte knapp mit dem Seitenschneider ab.
Foto: sidm / MMM

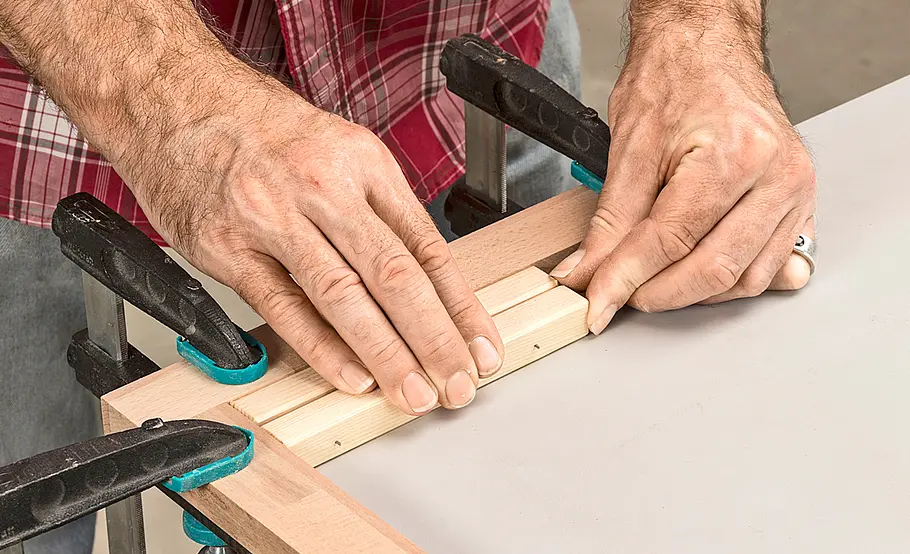

In einer Winkellade werden sie nun nacheinander eingelegt und gegeneinander gedrückt. Die Drahtspitzen bohren sich dabei …
Foto: sidm / MMM
… ins Holz. Beim jetzt folgenden Verleimen können die Hölzer so nicht verrutschen!
Foto: sidm / MMM

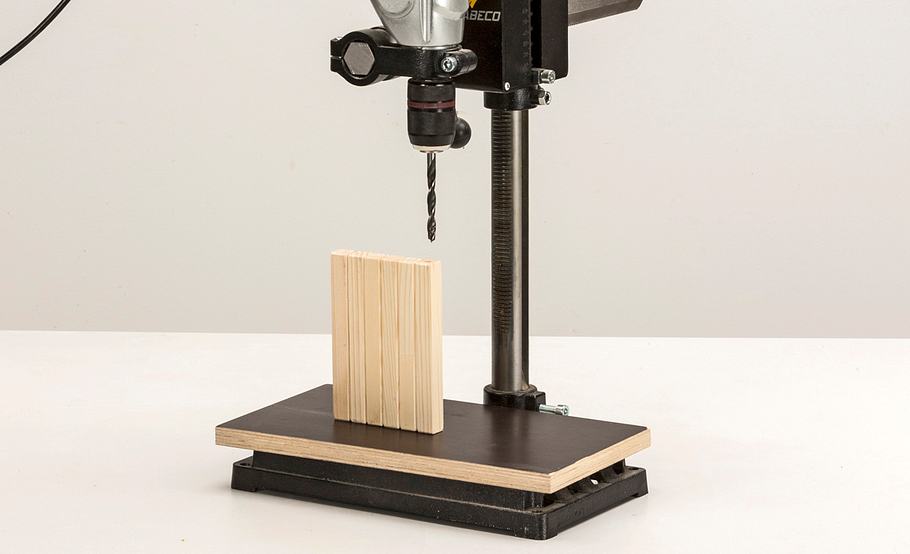

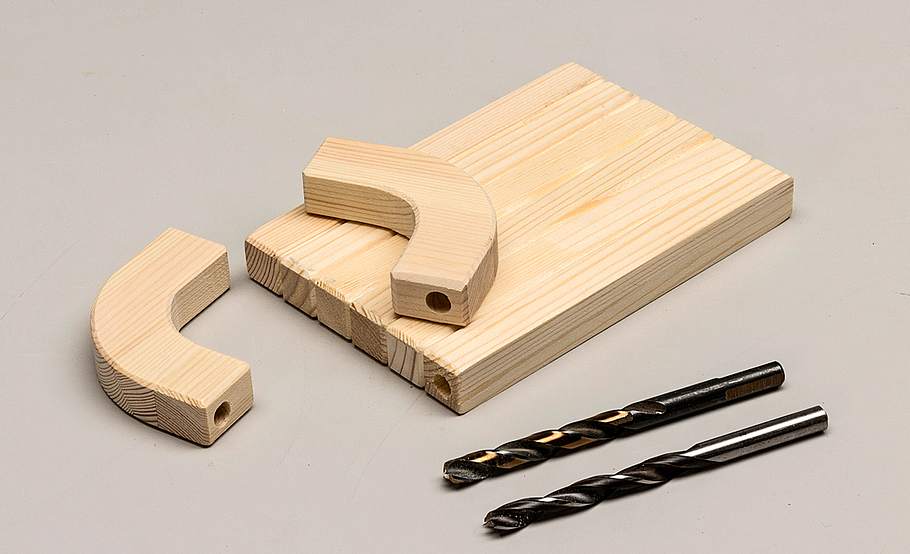

Die Klappe wird mit 8-mm-Holzdübeln unten angeschlagen. Bohren Sie dazu mittig in die Köpfe der unteren Holzlage je ein 8er Sackloch.
Foto: sidm / MMM
Übertragen Sie die Bohrungen mit Dübel- Markierstiften auf die Eckbögen. Führen Sie die Teile außen bündig kräftig zusammen.
Foto: sidm / MMM
Jetzt wird die Zentrierspitze des 8-mm-Holzbohrers an der Markierung angesetzt und dort gebohrt. Danach mit 8,5 mm aufbohren.
Foto: sidm / MMM

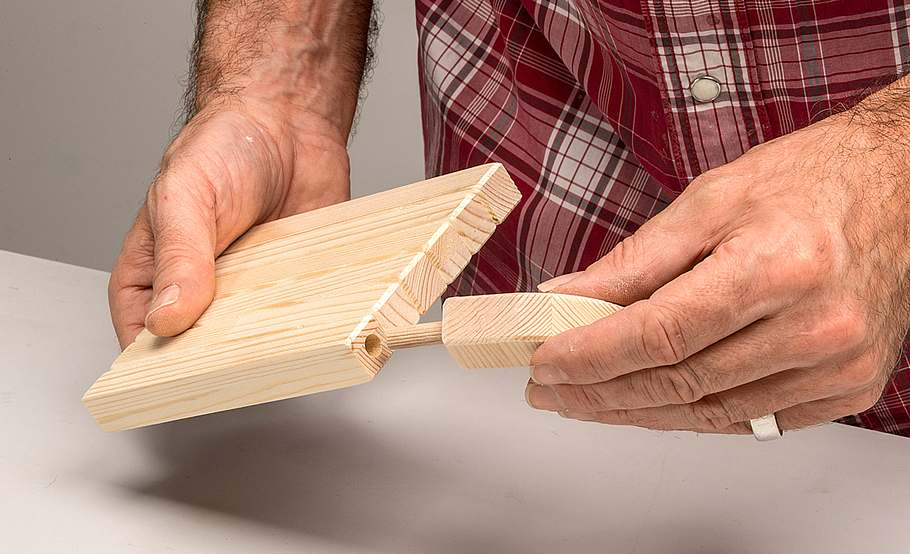

Die Dübel einsetzen und Klappe und Ecken zusammenstecken. Die Dübel sitzen stramm in der Klappe und drehbar in den Eckteilen.
Foto: sidm / MMM

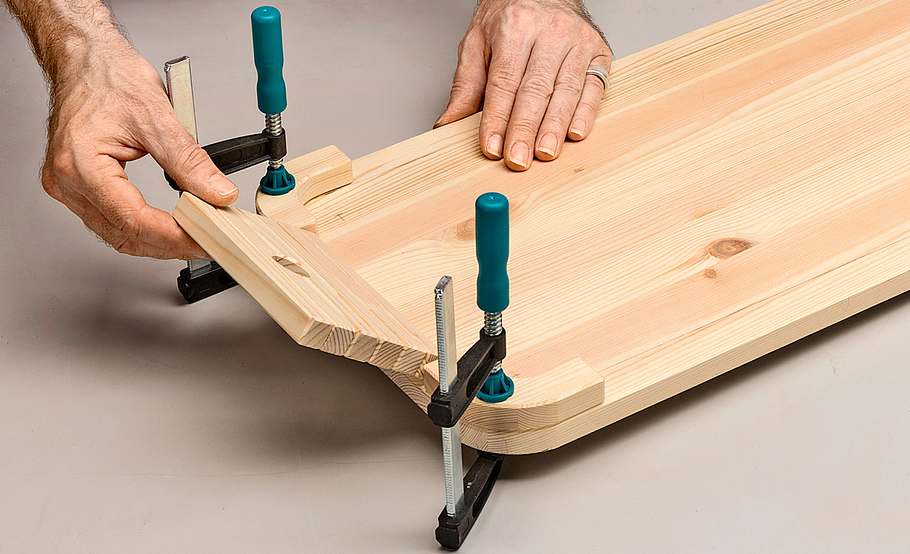

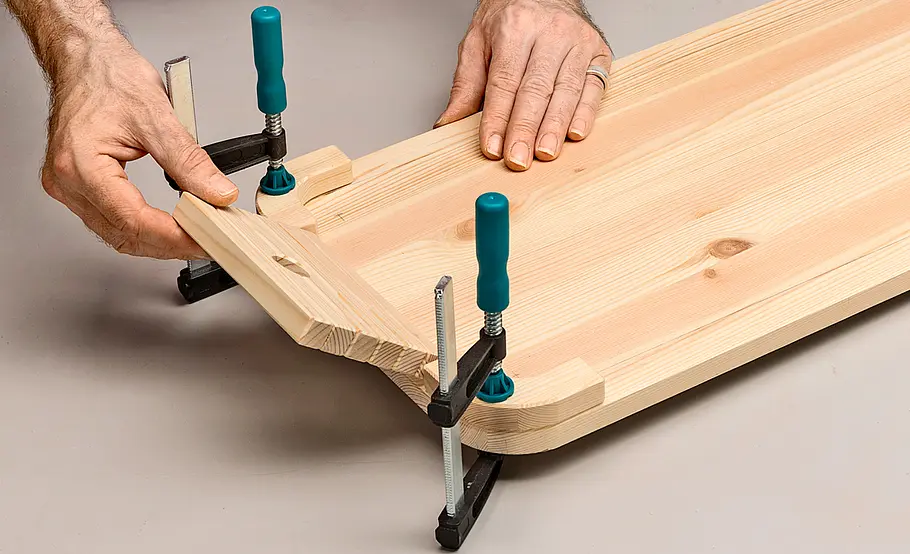

Klemmen Sie diese Einheit nun auf die Bodenplatte. Markieren Sie unten außen an der Klappe den Bereich, ...
Foto: sidm / MMM
... der für das reibungslose Herausklappen entfernt werden muss und runden Sie die Klappe dort mit der Feile.
Foto: sidm / MMM

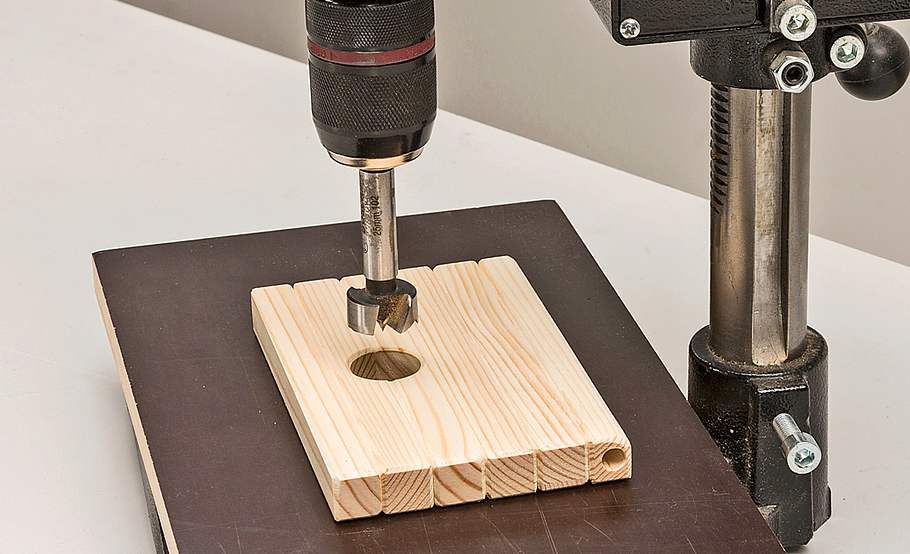

Anschließend bohren Sie seitlich vermittelt im oberen Bereich der Klappe mit dem Forstnerbohrer ein Fingerloch zum Öffnen.
Foto: sidm / MMM
Ein abschließender Funktionstest mit aufgespannte Baugruppe zeigt Ihnen, ob die Klappe reibungslos öffnet und schließt.
Foto: sidm / MMM

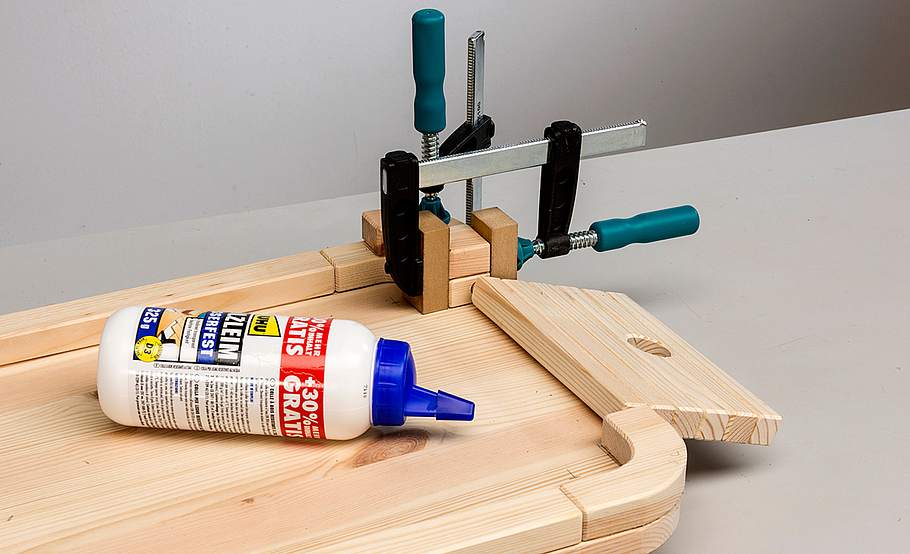

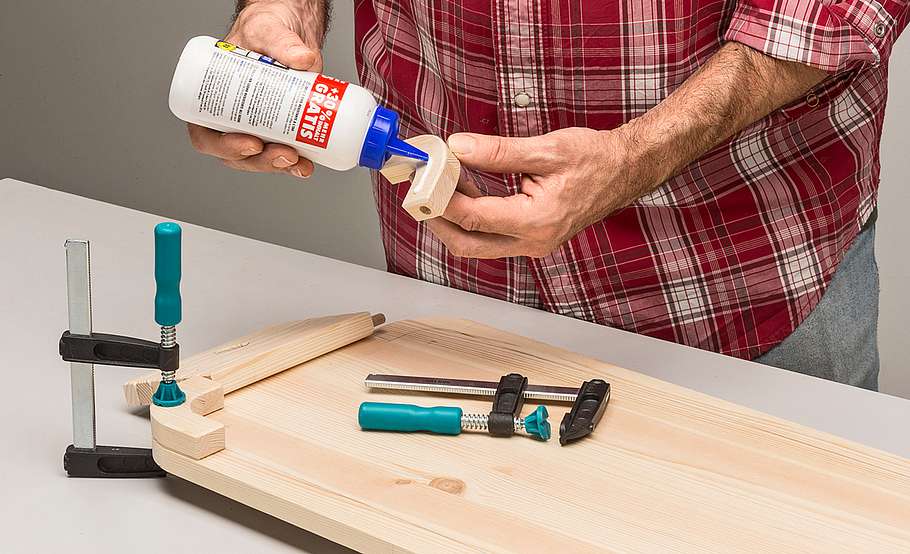

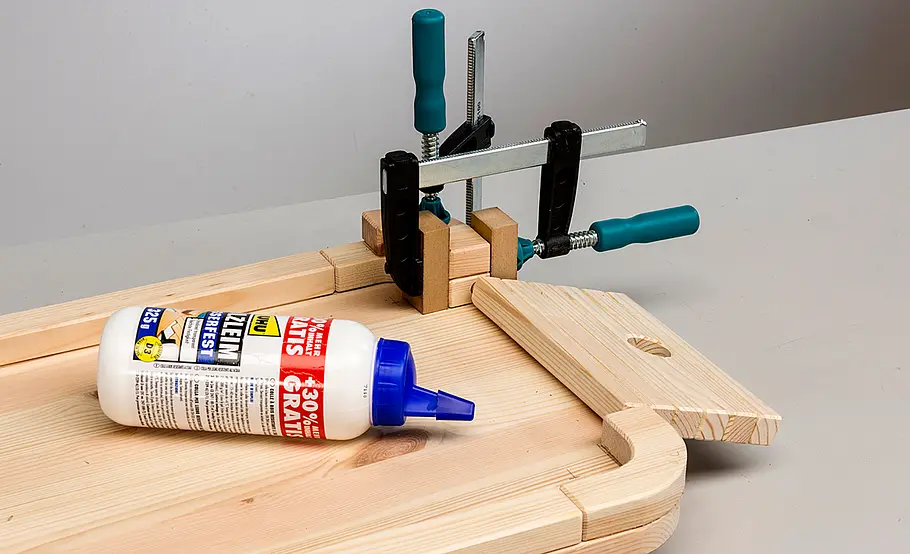

Wenn alles funktioniert, leimen Sie die Ecken mit der eingesetzten Klappe auf. Nicht zu viel Leim angeben!
Foto: sidm / MMM

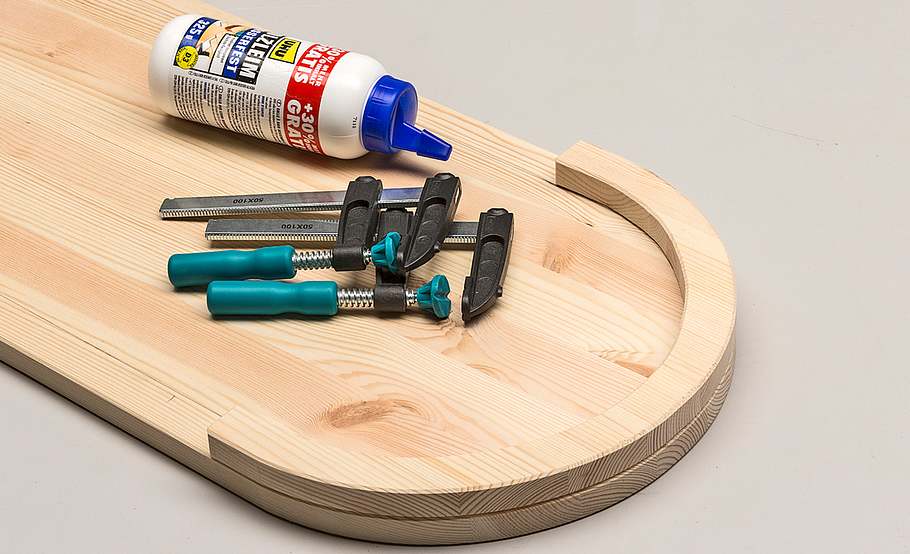

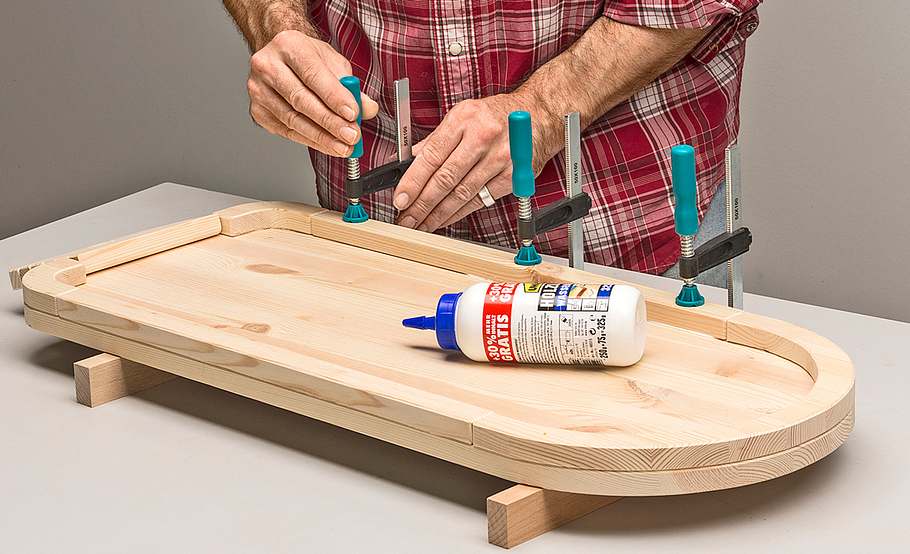

Vorn wird der große Bugring ebenfalls aufgeleimt. Auch hier ggf. abgekniffene Drahtstifte verwenden, damit nichts verrutscht.
Foto: sidm / MMM
Jetzt längen Sie die Leisten für die Rumpfseiten ab. Auch diese Bauteile werden rundum gefast!
Foto: sidm / MMM
Anschließend ebenfalls aufleimen. Die erste Lage der Rumpfhölzer ist nun komplett!
Foto: sidm / MMM

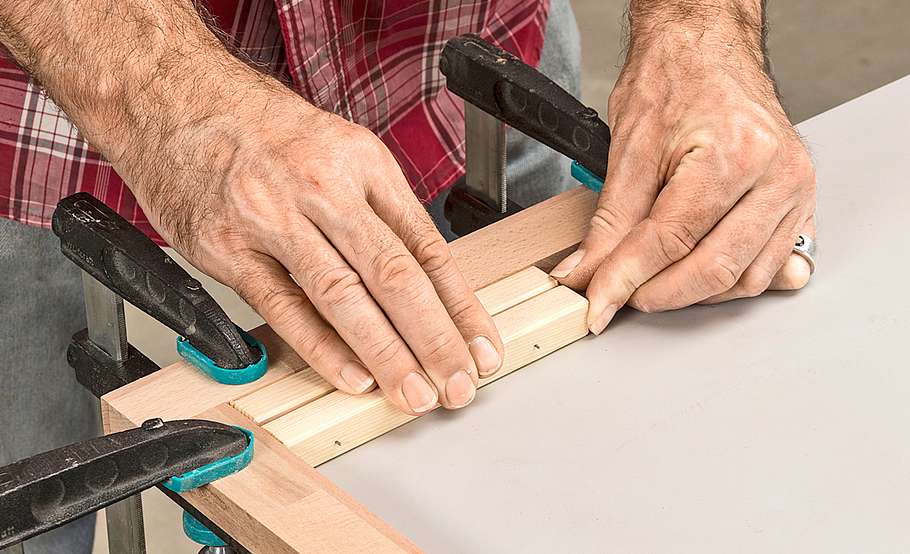

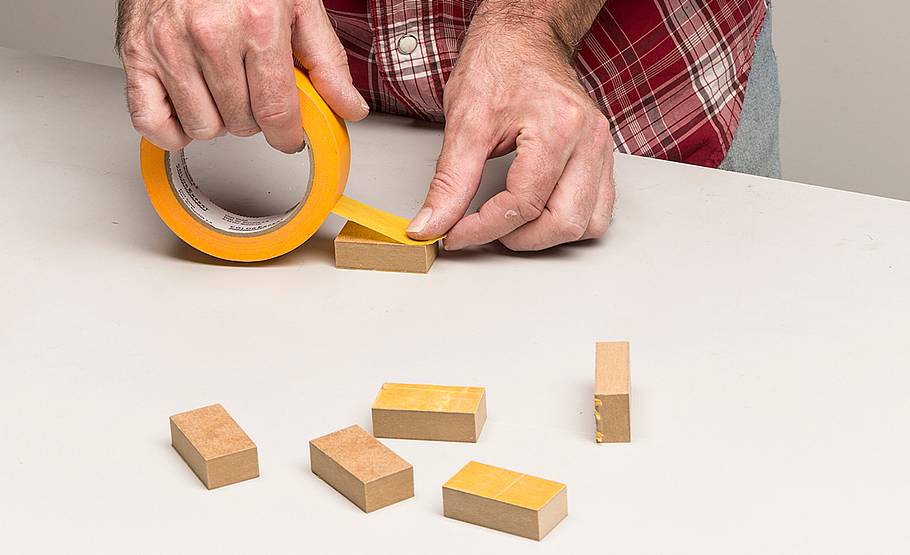

Um nicht alle Hölzer mit Drahtstiften beim Verleimen zu sichern, haben wir kleine Zulagenhölzer geschnitten und mit Klebeband …
Foto: sidm / MMM
... versehen. So lassen sich die Hölzer auch bei austretendem Leim gut lösen. Teile seitlich fixieren und verpressen.
Foto: sidm / MMM

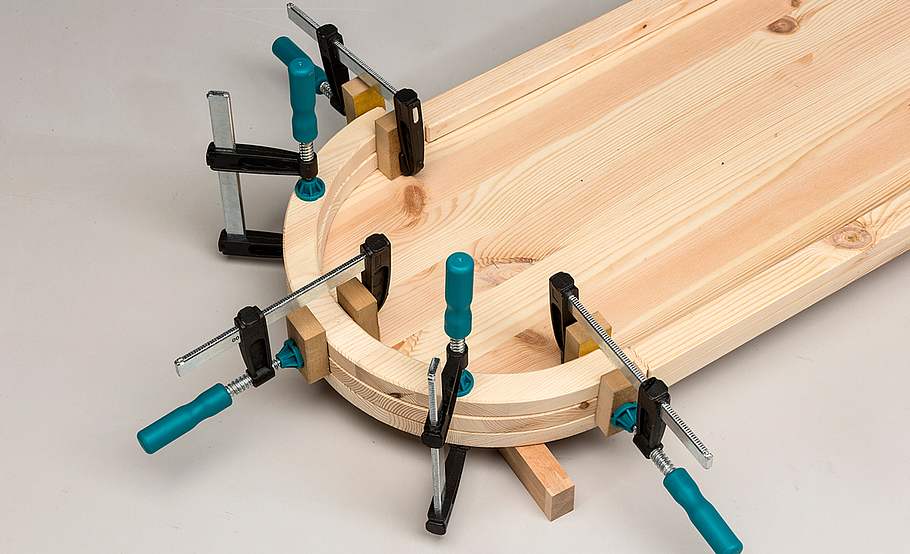

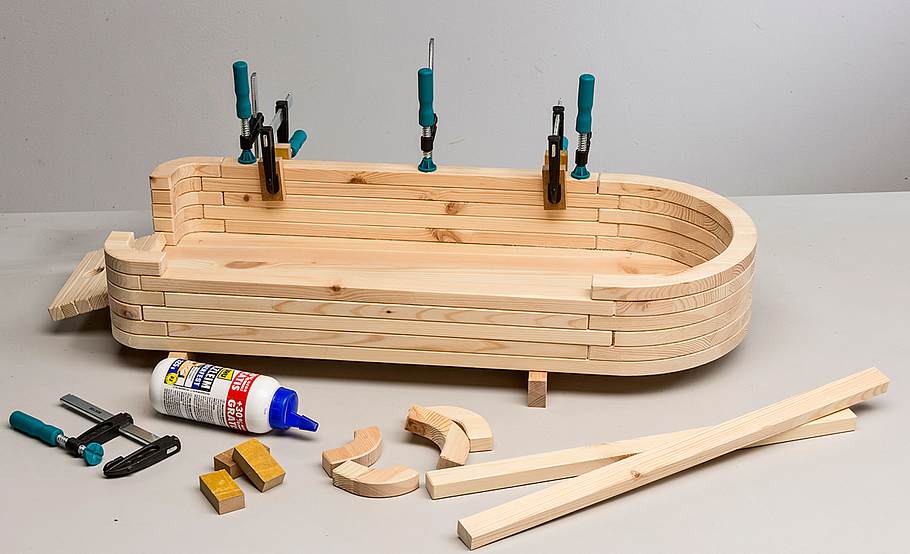

Das funktioniert genauso bei den Bögen am Bug. Denken Sie daran: immer abwechselnd lange und kurze Bauteile verleimen.
Foto: sidm / MMM

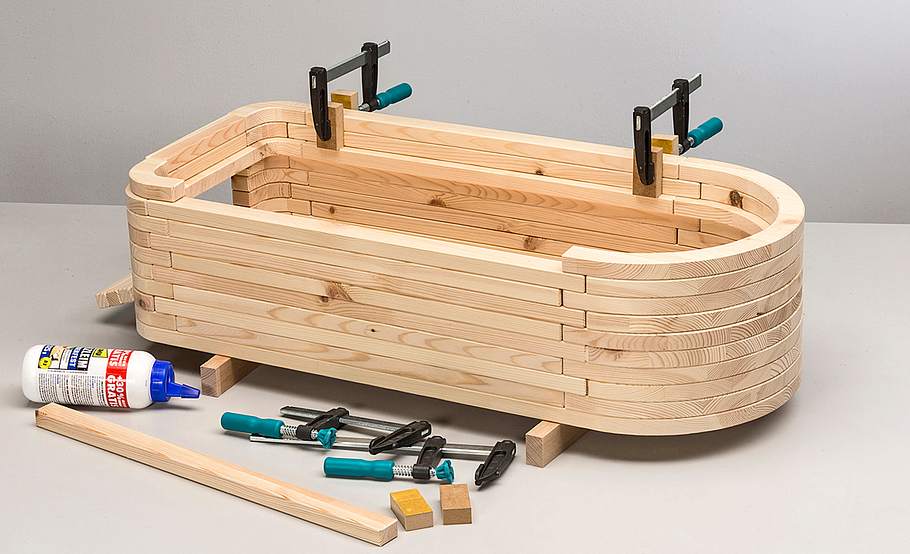

Alles weitere ist reine Fleißarbeit und wird bis einschließlich der sechsten Lage über der Bodenplatte nach gleichem Schema ...
Foto: sidm / MMM
... ausgeführt. Dann jedoch wird als Abschlussbogen über der Klappe ein durchgehender und breiterer Achternbogen ...
Foto: sidm / MMM

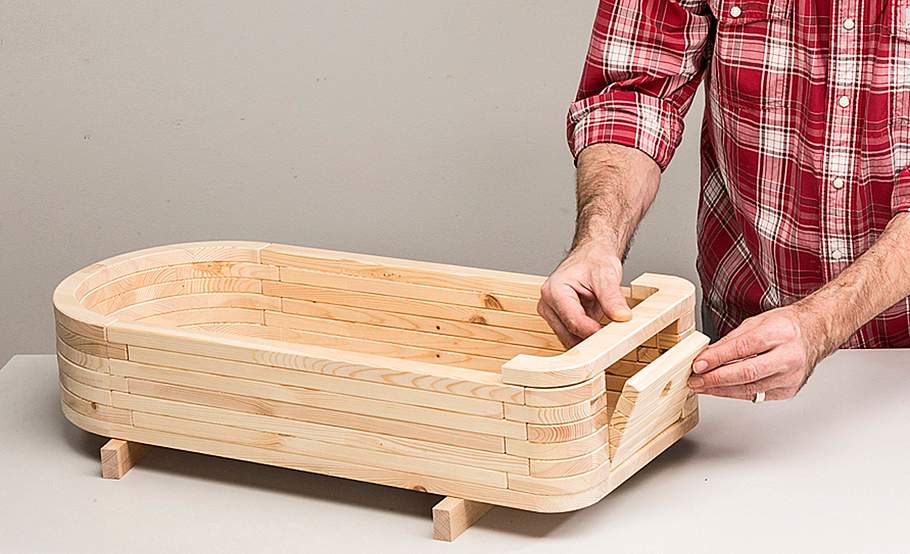

... zugeschnitten und aufgeleimt. Auch der vordere Bogen und die Seitenbalken sind bei dieser Lage breiter. Sie dienen als Auflager für das Deck!
Foto: sidm / MMM

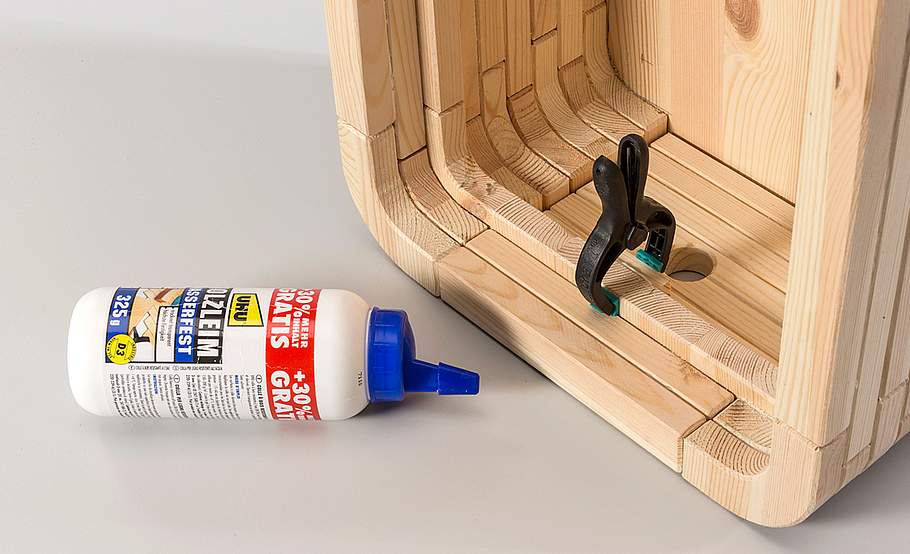

Im Bereich der Klappe wird noch eine schmale Anschlagleiste unter das vorstehende Achternholz geleimt.
Foto: sidm / MMM

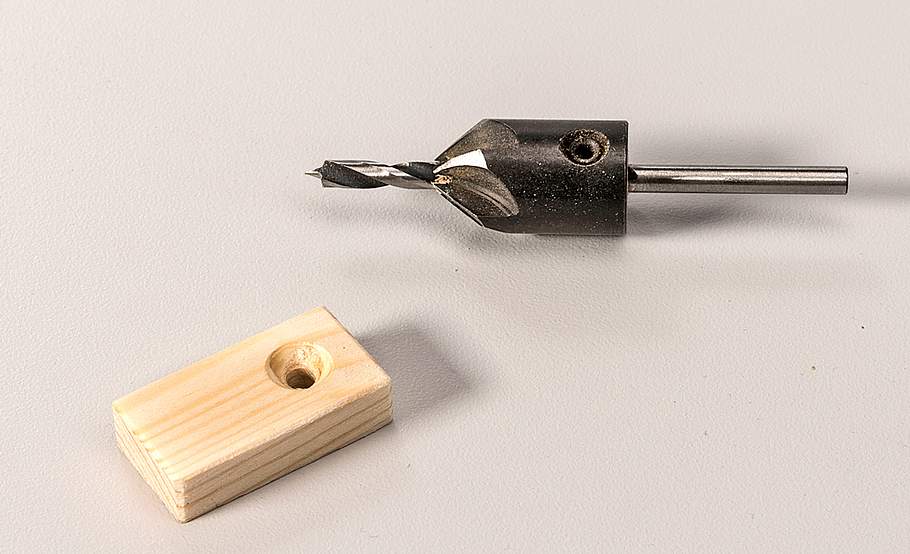

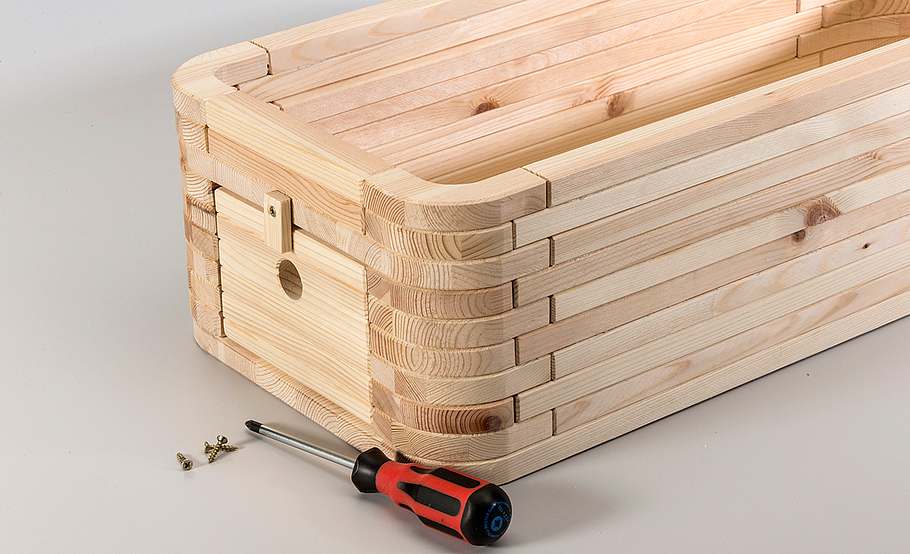

Verschlossen wird die Klappe mit einem Vorreiber. Schneiden Sie das Hölzchen zu, dann bohren und senken Sie es.
Foto: sidm / MMM
Der Drehriegel wird oben mittig über der Klappe mit einer Schraube angeschlagen.
Foto: sidm / MMM

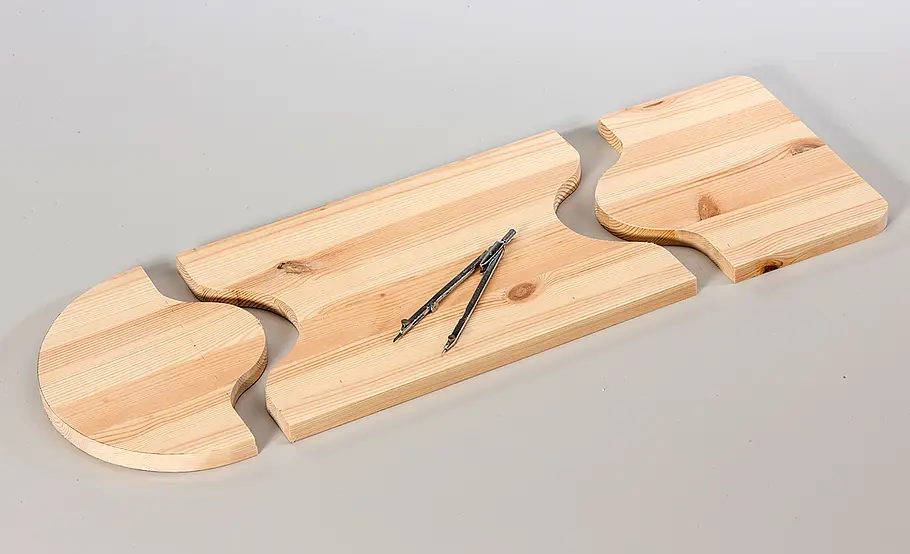

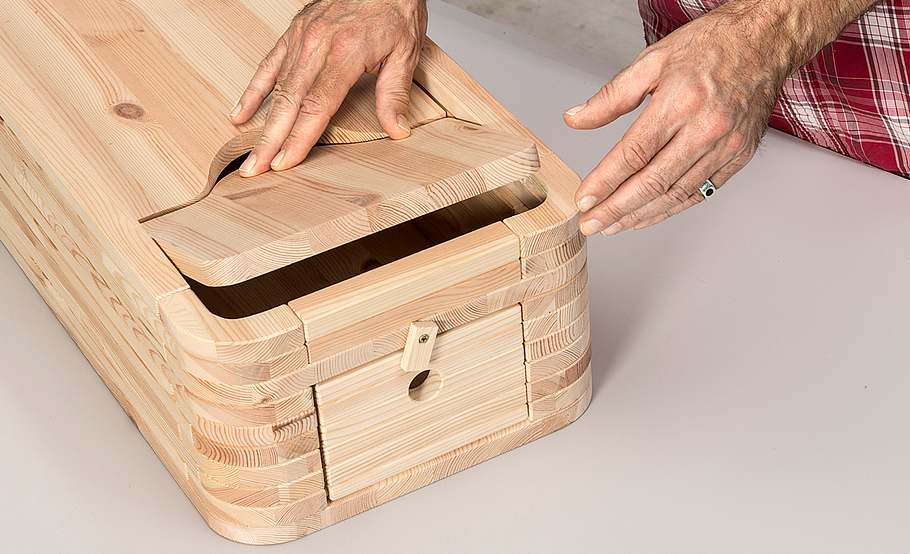

Nun schneiden Sie das Deck zu. Rundum sollten etwa ein bis zwei Millimeter Luft verbleiben. Das Deck ist dreigeteilt.
Foto: sidm / MMM

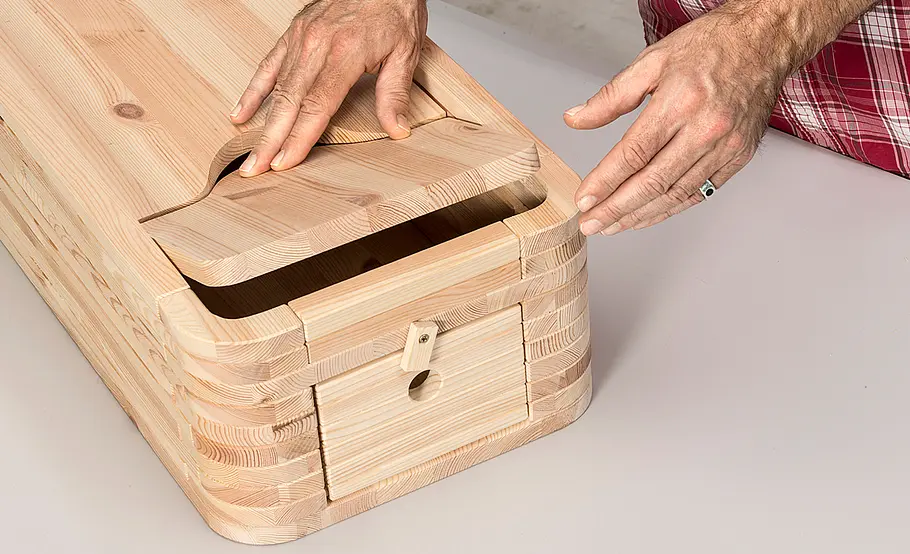

So können die vordere und die hintere Platte durch leichten Druck angekippt und jede Platte einzeln entnommen werden.
Praxistipp: Durch Drücken wird der Zugang zum Laderaum frei.
Foto: sidm / MMM
Das Ruderhaus wird aus 18-x-18-mm-Quadratleisten gebaut. Die Leisten können Sie aus Leimholz zuschneiden und mit der ...
Foto: sidm / MMM

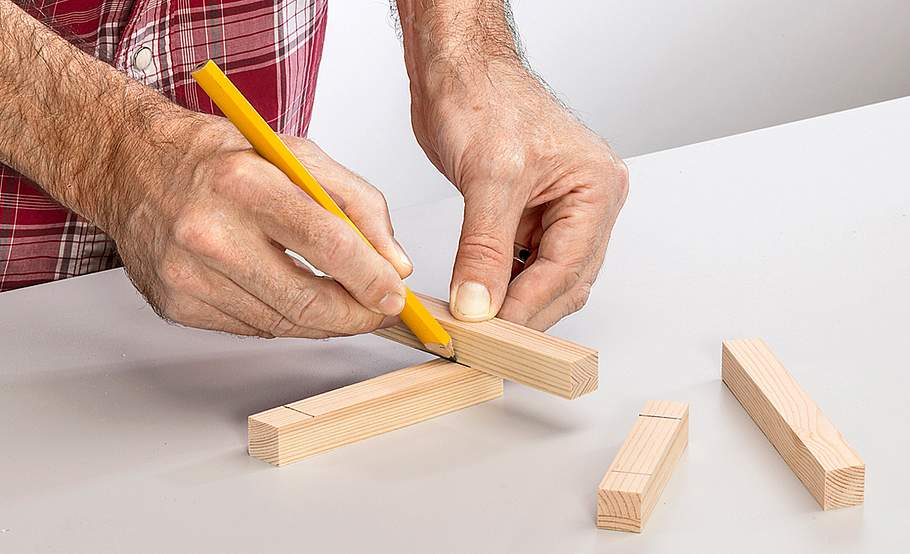

… Gehrungssäge ablängen. Zeichnen Sie die Überblattungen an.
Foto: sidm / MMM

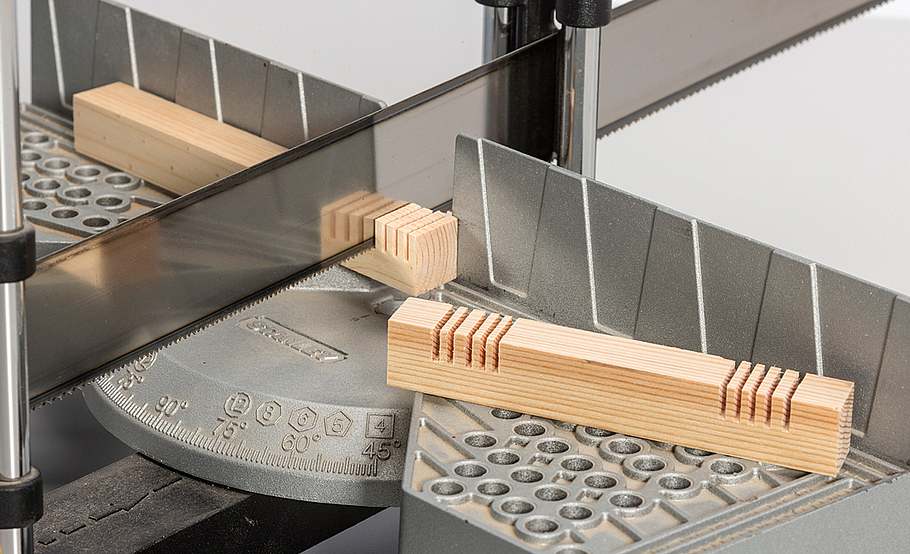

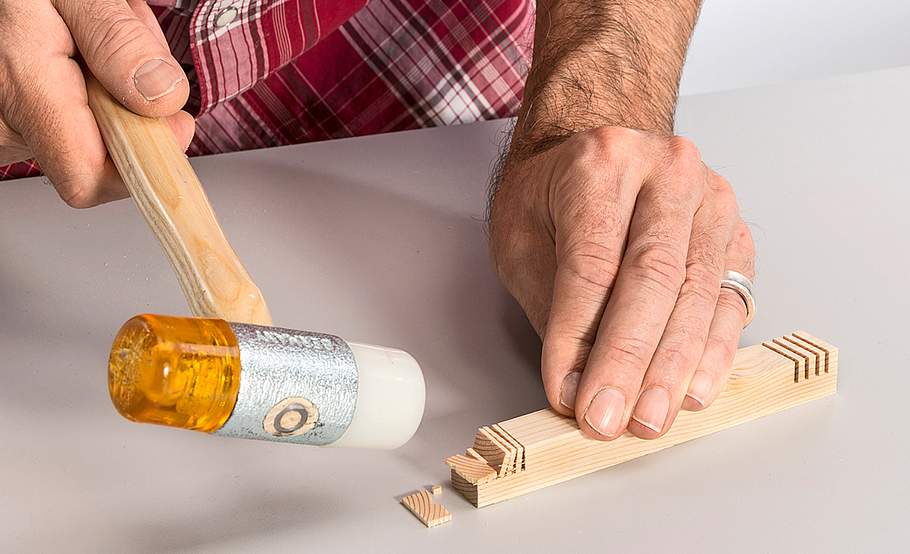

Die Überblattungen bis zur halben Materialstärke einschneiden und die so …
Foto: sidm / MMM
… entstandenen Lamellen mit dem Schonhammer wegbrechen.
Foto: sidm / MMM

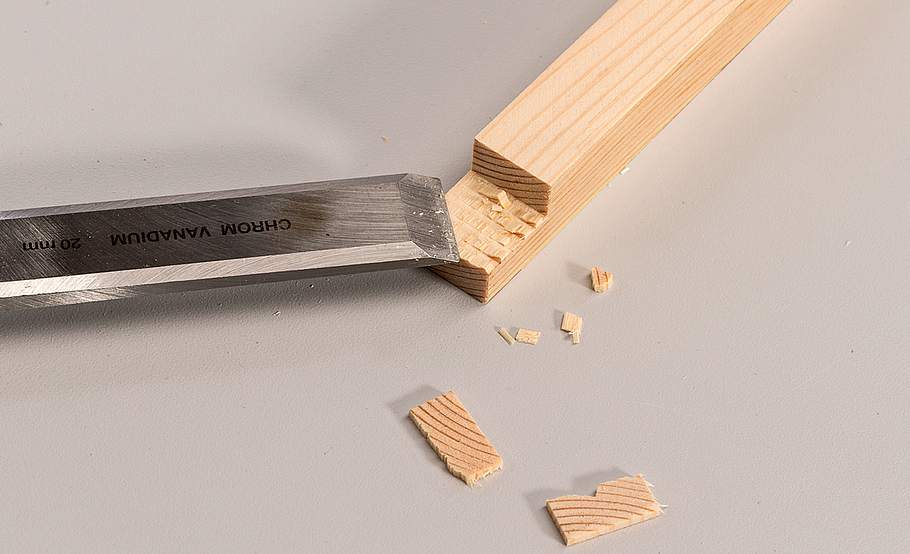

Danach wird der Grund mit einem scharfen Stechbeitel versäubert.
Foto: sidm / MMM

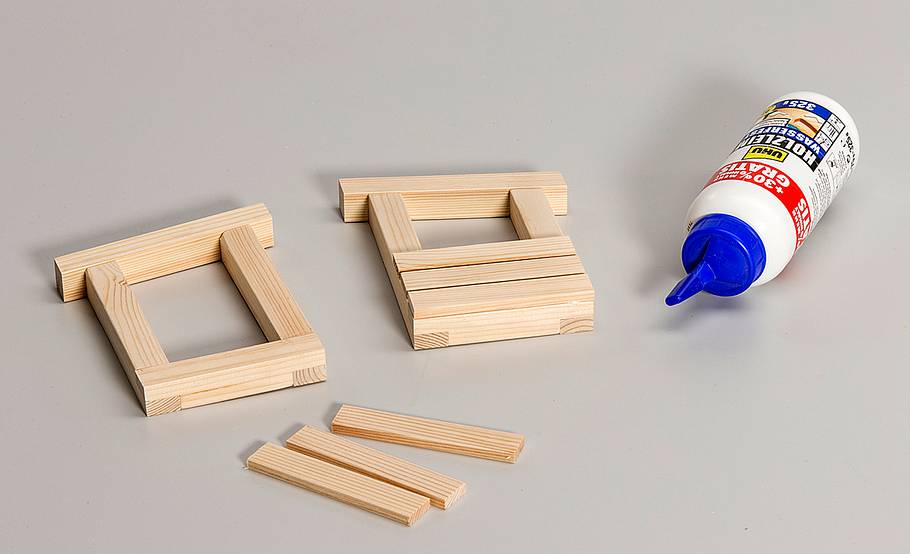

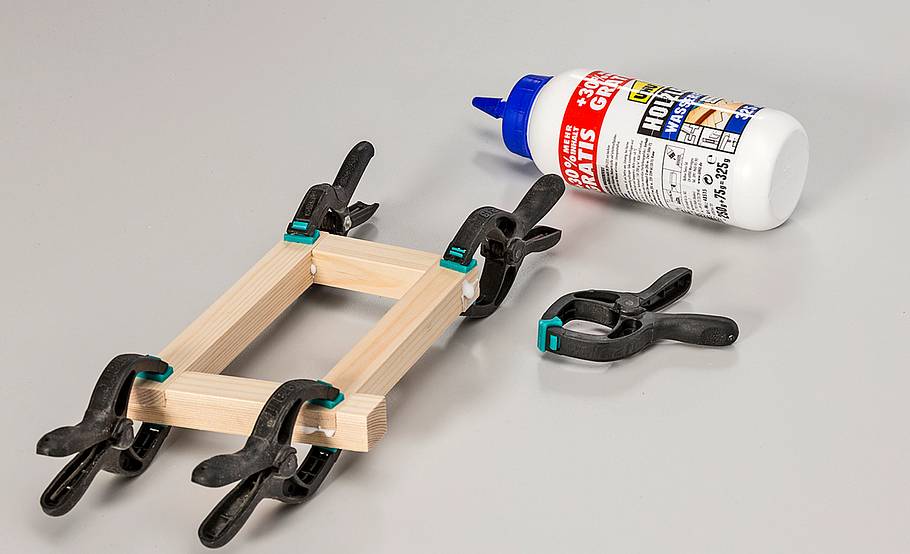

Verleimen Sie zunächst die beiden Seitenelemente des Ruderhauses
Foto: sidm / MMM
Danach werden jeweils drei gefaste 18 mm breite Flachleisten von unten beginnend mit etwas Abstand zueinander aufgeleimt.
Foto: sidm / MMM

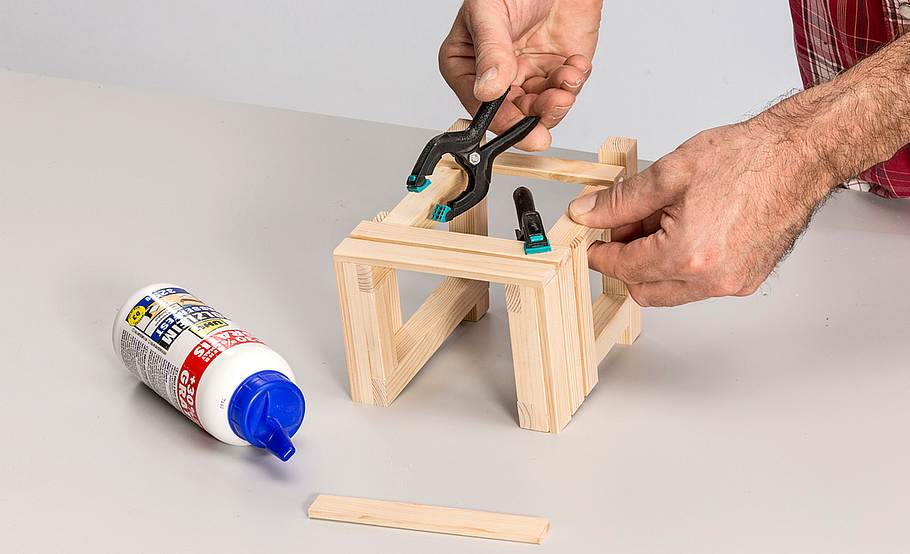

Nach dem Abbinden werden die Seiten mit Querleisten an der Vorderseite (drei Leisten unten, eine oben) verbunden.
Foto: sidm / MMM
Es folgt die Beplankung der Dachbalken. Dann ist das Ruderhaus fertig. Wir haben es nicht fest auf dem Deck montiert!
Foto: sidm / MMM

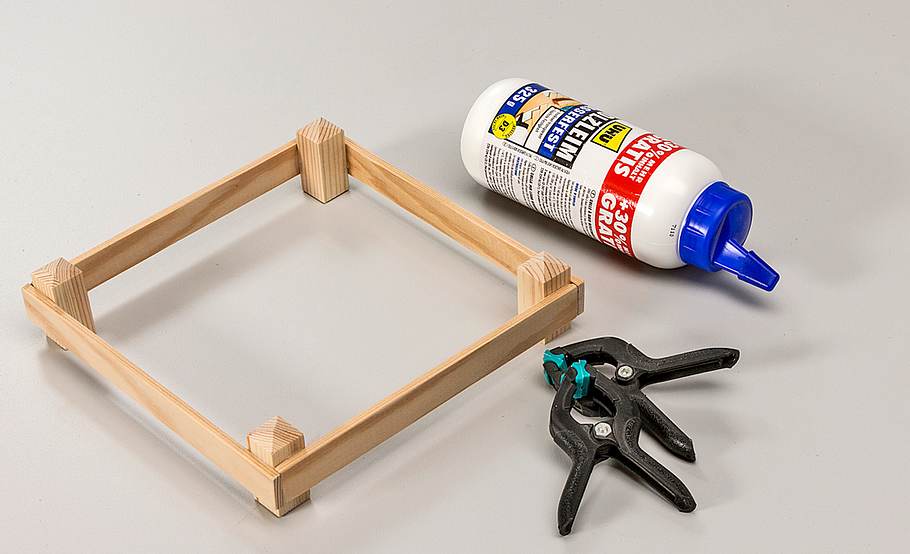

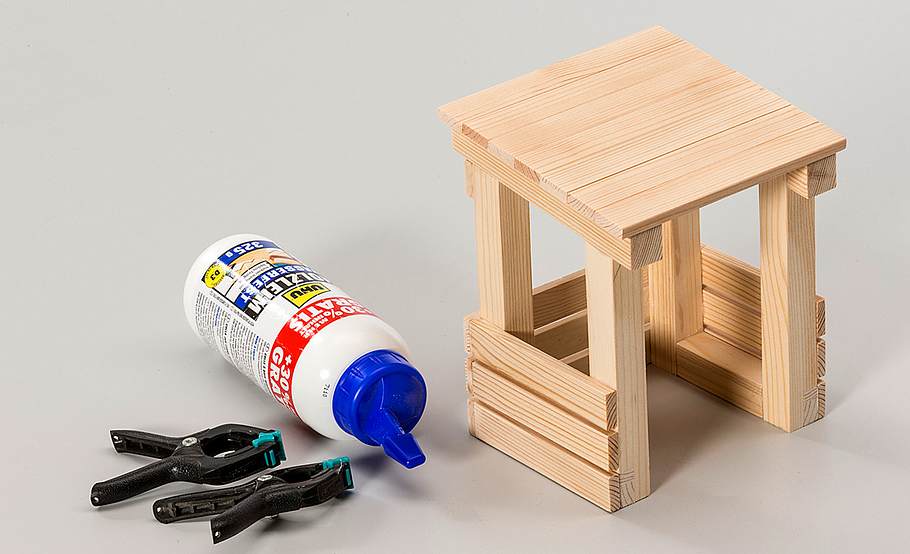

Nun bauen wir noch ein einfaches Tiergehege, das auf oder unter Deck bzw. neben der Arche aufgestellt werden kann. Schneiden ...
Foto: sidm / MMM

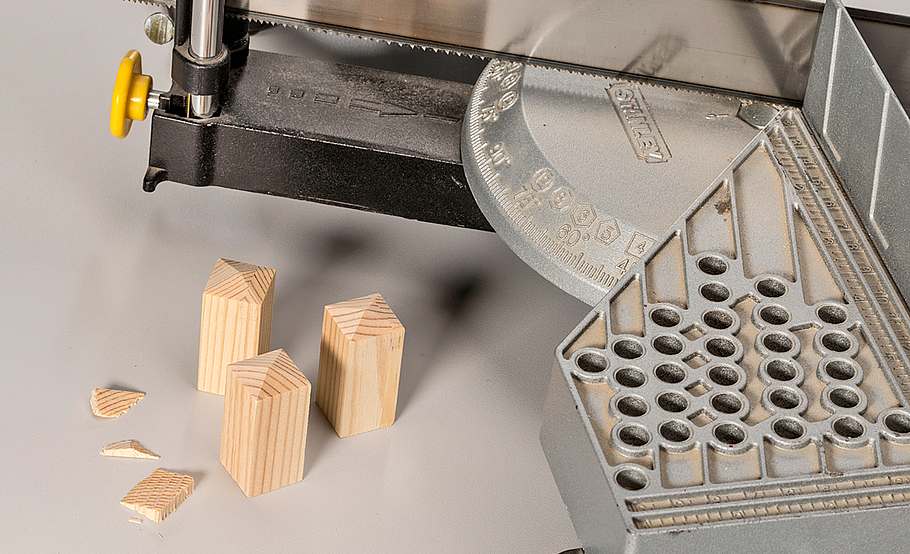

... Sie die vier Eckpfosten leicht angespitzt mit der Gehrungssäge zu, dann leimen Sie die „Bretter“ dagegen.
Foto: sidm / MMM

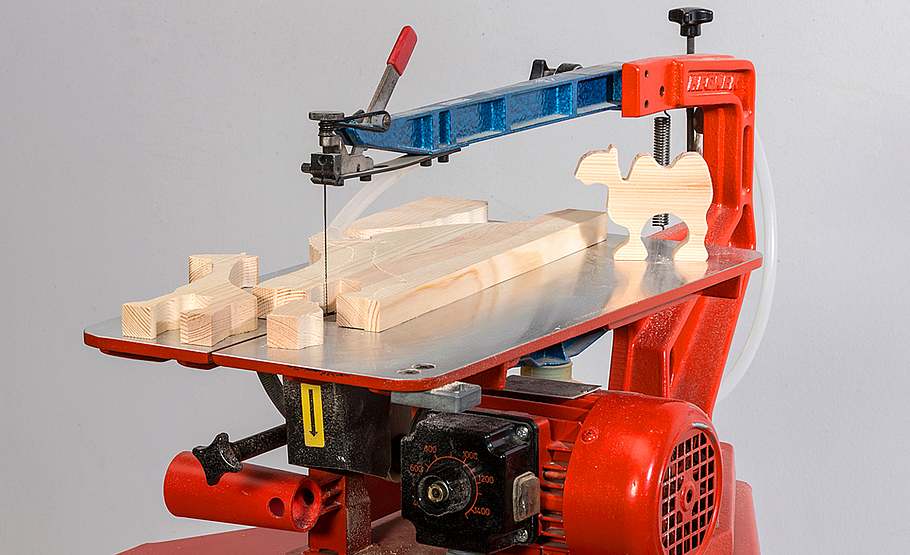

Zuletzt stellen Sie die Figuren her: Zeichnen Sie die Konturen der Tiere und Menschen auf die Resthölzer des Rumpfs und schneiden ...
Foto: sidm / MMM

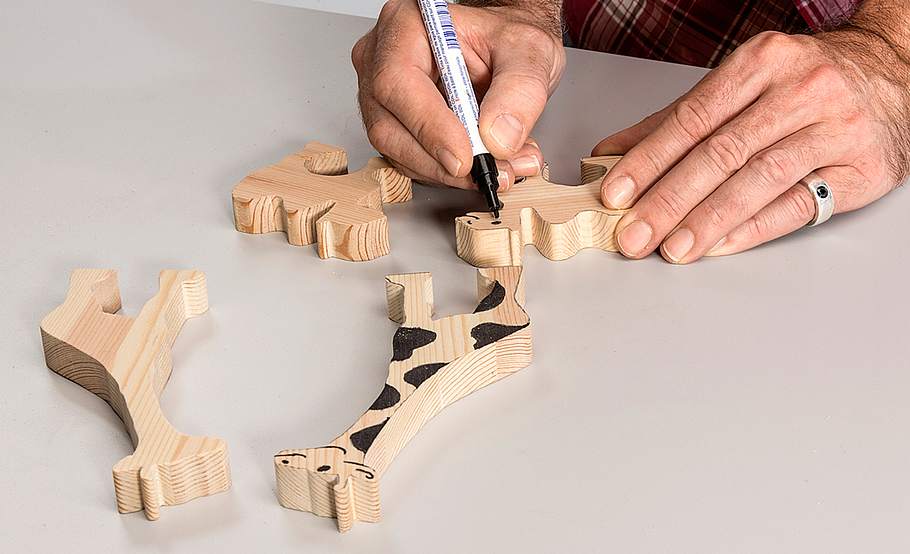

.. sie sorgfältig aus. Sie können die Figuren bunt lackieren oder mit einem Stift Gesichtszüge und Fellzeichnung aufmalen.
Die alttestamentarische Geschichte der Arche Noah ist weitgehend bekannt: Noah baut – von Gott vor einer Sintflut gewarnt – ein großes Schitt, mit dem er sich, seine Familie und von allen Landtieren je ein Paar rettet. Diese alte Geschichte erlangt mit der Diskussion um den Klimawandel ganz neue Aktualität. Denn die Erderwärmung und das damit verbundene Abschmelzen der Gletscher hat schon jetzt einen Anstief der Meeresspiegel und Überflutungen in küstennahen Regionen zur Folge.

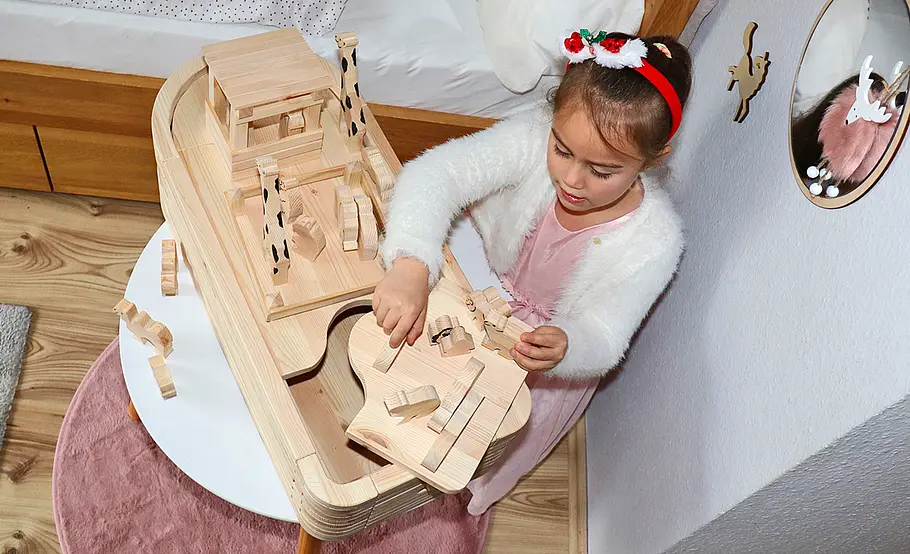

Egal, ob man die Schilderungen aus einer historischen, religiösen oder klima-politischen Perspektive betrachtet, sie sind vor allem eine gute Geschichte für Kinder. Und es sind insbesondere Kinder, die sich mit Fantasie daran begeben, die Szenen rund um Noah, die Tiere und die Arche nachzuspielen. Unser Schiff bietet dafür jede Menge Möglichkeiten: Eine große Klappe im Heck, durch die das Schiff betreten wird, eine dreigeteilte Deckplatte zum Abheben, ein Führerstand, ein Gehege und natürlich jede Menge Tiere.
Jetzt aber schnell: Wenn die Flut kommt, müssen alle Tiere unter Deck!Foto: sidm / CM
Praxistipp: Der Rumpf der Arche ist 70 x 30 x 18 cm groß und bietet im Innern Platz für jede Menge Tiere und Figuren. Die Schablonen dafür finden Sie auch auf dem Bauplan.
